Ам трансивер на лампах

На рис. На лампах 6П13С, включенных параллельно, собран усилитель мощности, а на лампах 6Н2П и 6Н1П — микрофонный усилитель-модулятор. Радиочастотный сигнал любительского диапазона 1,9 МГц поступает на управляющие сетки ламп усилителя мощности от отдельного генератора плавного диапазона ГПД , который на схеме не показан. В качестве такого ГПД можно использовать, например, ламповый генератор, схема которого была приведена на здесь.

Поиск данных по Вашему запросу:

Ам трансивер на лампах

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Трансивер с минимальным количеством ламп
• Радиопередатчики
• Отечественная войсковая приемо-передающая техника
• Отечественная войсковая приемо-передающая техника
• Ам приемник своими руками
• Радиостанции и трансиверы
• Лучшие схемы в работе
• Радио, приемники, литература и т. д.
• Форум радиоконструкторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ПЕРЕДАТЧИК на лампе 6п3с

Трансивер с минимальным количеством ламп

Автор: Прокофьев Алексей Александрович. Простая схема АМ КВ передатчика на любительский диапазон 3 МГц для начинающего радиолюбителя: подробное описание работы и устройства. Предлагаемая схема передатчика не содержит дефицитных деталей и легкоповторима для начинающих радиолюбителей, делающих свои первые шаги в этом увлекательном, захватывающем увлечении. Передатчик собран по классической схеме и имеет неплохие характеристики.

Многие, вернее сказать, все радиолюбители начинают свой путь именно с такого передатчика. Сборку нашей первой радиостанции целесообразно начать с блока питания, схема которого приведена на рисунке Трансформатор блока питания можно применить от любого старого лампового телевизора.

Так как через диод V1 будет течь ток нагрузки, как основного выпрямителя, так и дополнительного, то он должен иметь максимально допустимый выпрямленный ток в два раза больше, чем остальные диоды. Диоды можно взять современного типа 10А05 обр. Конденсаторы электролитические С1 — мкф х в, С2, С3 — 30мкф х в. Если в арсенале нет конденсаторов с рабочим напряжением в, то можно составить из 2-х последовательно включенных конденсаторов мкф х в. Блок питания необходимо выполнить в отдельном корпусе, это уменьшит габаритные размеры передатчика, а так же его вес и в дальнейшем можно будет использовать его как лабораторный, при сборке конструкций на лампах.

Тумблер S2 устанавливается на передней панели передатчика и служит для включения питания, когда блок питания находится под столом или на дальней полке, куда ох как не охота тянуться можно исключить из схемы.

После того как будет собран и проверен на работоспособность блок питания, можно приступать и к постройке самого передатчика. Высокочастотная часть передатчика выполнена на лампах: 6Ж5П — в задающем генераторе, 6П15П — в буферном каскаде и две, включенные параллельно, лампы 6П36С — в усилителе мощности. Низкочастотная часть модулятор на лампах 6Н2П — в микрофонном усилителе и 6П14П — в выходном каскаде. Все каскады передатчика и модулятора расположены на одном шасси и разделены перегородками, дабы избежать паразитных связей между каскадами.

Размеры шасси могут быть произвольными, глубина подвала не менее 50 мм. Сначала нам нужно собрать модулятор, схема которого представлена на рисунке 2, так как к нему требуется особое внимание при дальнейшей настройке и подгонке рабочих напряжений радиоламп. Выделенная красным цветом часть схемы необходима для питания микрофона, если вы предполагаете использовать только динамический микрофон, то ее можно удалить из конструкции.

R8 — регулятор громкости модулятора. Выходной трансформатор от лампового приемника или телевизора типа ТВЗ, можно также использовать и трансформаторы кадровой развертки ТВК — ЛМ2 например.

Далее соберем оставшуюся высокочастотную часть по схеме на рисунке Дроссель в катоде лампы L2 применен заводского изготовления и имеет индуктивность мкГн. Я использовал в своей конструкции дроссель от телевизора, намотанный на резисторе МЛТ — 0. Дроссели L7 и L8 имеют по 4 витка провода ПЭВ диаметром 1 мм намотанных поверх резисторов R8 и R9 МЛТ-2 сопротивлением 51 Ом и служат для защиты оконечного каскада от самовозбуждения на высоких частотах.

Анодный дроссель L9 наматывается на керамическом или фторопластовом каркасе диаметром 15 — 18 мм и длинной мм. Контурная катушка L10 наматывается на керамическом, картонном или деревянном каркасе диаметром 50 мм и имеет 40 витков провода ПЭЛ-2 диаметром 1мм.

При использовании деревянного каркаса, его следует хорошо высушить и пропитать лаком, иначе при воздействии высокого вч тока он будет усыхать, что приведет к деформации намотки и возможно даже пробою между витками.

С17 — сдвоенный кпе от лампового приемника с удаленными через одну пластинами в подвижном и неподвижном блоке.

Реле могут быть любого типа на напряжение 12в с зазором между контактами 1мм с током коммутации 5А. Амперметр на ток мА, Настройка оконечного каскада в резонанс производиться по минимальным показаниям миллиамперметра.

Вторичная понижающая обмотка включена в цепь накала ламп, а первичная служит повышающей. На выходе выпрямителя получается порядка в и используется для установки смещения ламп оконечного каскада передатчика. На рисунке выше представлена схема индикатора напряженности поля.

Это схема простейшего детекторного приемника, только вместо головных телефонов в нем установлен микроамперметр, по которому мы можем визуально наблюдать за уровнем сигнала при настройке передатчика в резонанс.

Вместо дросселей L3-L5 нужно поставить контура настроенные на вторую гармонику ЗГ, меньше бабушки будут жаловаться да и правильнее это будет. Задающий генератор перестроить на частоты 1. В анод буфера контур с переменным конденсатором настроенный на 3. В катод 6п15п резистор ом. Разорвать соединение движка резистора Р4 от дросселя Л4 и подать смещение в на движок резистора Р4.

И самое главное. На выходе должен быть только П-контур — иначе все соседние телики заглохнут. И антенна нужна Диполь 2 плеча по 24 метра запитанная коаксиальным кабелем. Да именно как отметил автор неплохие результаты. А в неумелых руках просто поганые. Хоть при хорошей настройке можно от этого уйти. Далее -на одной частоте задающий и выходной,обещаю даже при наличии драйвера уход частоты и очень часто наличие генерации гц.

Но не попробуешь ,не узнаешь. Да еще 6п36 и 6п45,лампы с большой крутизной и склонны к возбуждению. Хотя скорее всего используются подсевшие и с ними легче. Судя по элементам колебательного контура задающего генератора, частота будет примерно от 3,0 до 4,5 МГц. Буфер построен несколько оригинально: с сеточным автосмещением, но без резонансной нагрузки в аноде. Это принципиально неправильно. Тумблер S1 подаёт питание и на з. И для уменьшения влияния буфера на задающий, он должен работать без токов управляющей сетки, то есть в режиме класса А, или с фиксированным смещением в режиме класса В.

Схемка красивая, н на мой взгляд, с недоработками. В схеме смещениия второй диод явно лишний. Для 6П36С анодное великовато. Я бы поставил ГУ, компактнее будет в 2 раза.

Модулятор лучше СLС, и главное! Обозначен ГПД, а на какой частоте он работает? Судя по буферному каскаду, на основной, что не есть хорошо. Если поставил буфер, удвой частоту в его анодном контуре, конструктивно это не сложно.

Одним словом, есть простор для творчества. Замечательная схема,очень простая. Примеоно такую-же я делал когда мне было 15 лет,только на выходе у меня стояла лампа пентод 6п3с. Схема простая, я и 3 гу ставил на выход, и работал на передатчике как есть по схеме, только еще усилок на гу цеплял. Я бы в этой констркуции для речи — использовал бы SLS-модуляцию. Это и энергетически выгодней, и проще нет модуляционного тр-са , и затрудняет в некоторой мере пеленгование, так как в режиме молчания уровень несущей мал..

А схем таких полно в инете.. Не спорю Юрий, схем аппаратов в сети очень много и нового в принципе ничего нет. Эта схема подходит для начинающего радиолюбителя, который может еще и не знает про всякие катодные повторители и умножители частоты, я думаю, что собрать радиостанцию 1 категории ему будет не по силам и тем более настроить. Модулятор можно и CLS установить, это дело опытов. Ваш email не будет опубликован. Поставьте этот флажок, чтобы подписаться на получение уведомлений о новых публикациях.

Перейти к основному содержимому. Перейти к дополнительному содержимому. Сборку нашей первой радиостанции целесообразно начать с блока питания, схема которого приведена на рисунке 1: рисунок 1: Трансформатор блока питания можно применить от любого старого лампового телевизора. Далее соберем оставшуюся высокочастотную часть по схеме на рисунке 3: рисунок 3: Детали передатчика. Полезная вещь! Оставить комментарий Отмена ответа Ваш email не будет опубликован.

Радиопередатчики

Радиостанция предназначена для ведения симплексной радиотелефонной связи на 28,,7 Мгц. Для питания радиостанции используется кенотронный выпрямитель, подключенный к сети переменного тока промышленной частоты напряжением в. Для работы с радиостанцией могут быть использованы обычные любительские антенны несимметричного питания. Схема радиостанции приведена на рис. Емкость этого конденсатора взята достаточно малой. Величина напряжения высокой частоты на контуре L2C8 на крайних частотах диапазона 28,0 и 29,7 Мгц при этом получается не менее в, т. Колебательный контур оконечного каскада передатчика составлен из катушки L3 и конденсаторов С13, С

Приведена схема передатчика с амплитудной модуляцией CLC, выполненная на 4-х радиолампах усилитель мощности, а на лампах 6Н2П и 6Н1П — микрофонный усилитель-модулятор. Простой пятиламповый трансивер.

Отечественная войсковая приемо-передающая техника

Поповым и его помощником П. Рыбкиным при участии начальника Кронштадского крепостного телеграфа капитана Д. Так, например, в августе-сентябре г. Попова фирмой «E. Летом г. Эти офицеры стали авторами «Пособий и руководств по радиоделу». В июне г. Уже в октябре принимается решение о создании двух радиотелеграфных рот, которые получили название Восточно-Сибирских отдельных телеграфных рот.

Отечественная войсковая приемо-передающая техника

VE3KF радиотехнический forum. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Начало Помощь Вход Регистрация.

Каждый усилитель мощности УМ передатчика нуждается в защите ламп.

Ам приемник своими руками

Схема передатчика на лампе 6Н8С и Г В качестве дросселей высокой частоты Др1 и Др2 могут быть применены подходящие по конструкции и количеству витком многослойные катушки например, катушки с намоткой «Универсаль», предназначенные для длинноволнового диапазона радиовещательного приемника с индуктивностью 2—2,5 мгн. Микрофон угольный. Все данные указаны на схеме и на рисунке. Схема трансивера на 1. Схема передатчика для средних волн и схема УНЧ прислал И.

Радиостанции и трансиверы

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Приемник на лампе 6П14п , Собрал и ничего не пашет!.

Приведена схема передатчика с амплитудной модуляцией CLC, выполненная на 4-х радиолампах усилитель мощности, а на лампах 6Н2П и 6Н1П — микрофонный усилитель-модулятор. Простой пятиламповый трансивер.

Лучшие схемы в работе

Ам трансивер на лампах

Мощность его передающей части соответствует разрешенной мощности для радиостанций второй категории. Однако в зависимости от категории своей радиостанции и конкретных возможностей радиолюбитель может исключить некоторые диапазоны и уменьшить мощность. В любом случае сокращения числа диапазонов конструкция трансивера еще более упрощается.

Радио, приемники, литература и т.д.

ВИДЕО ПО ТЕМЕ: ✅Мощный ламповый ПЕРЕДАТЧИК своими руками! Часть 1 — Шарманка на 6П3С

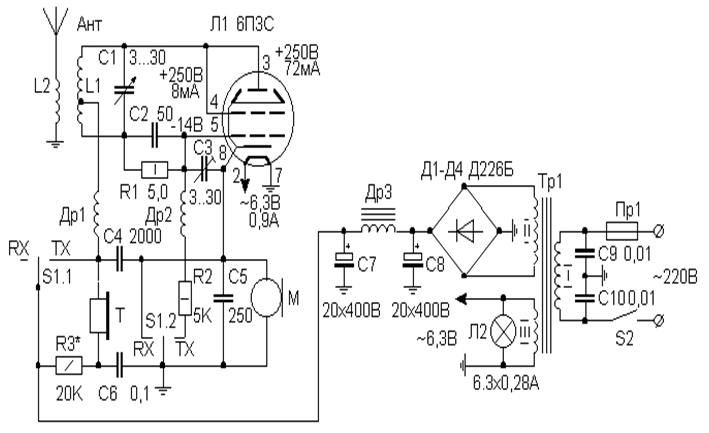

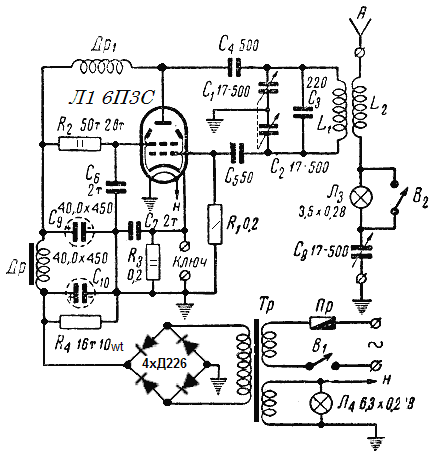

Белов UB5XD. Принципиальная схема такого передатчика изображена на рисунке. Катушки индуктивности L1, L2, L3— по 2,5 мкн. Данные катушки L3 для разных диапазонов следующие:. Настройка передатчика крайне проста и производится в таком порядке.

Радиолюбительский сайт 6P3S.

Форум радиоконструкторов

Технический портал радиолюбителей России. Фотогалерея Обзоры Правила Расширенный поиск. Уважаемые посетители! RU существует исключительно за счет показа рекламы. Мы будем благодарны, если Вы не будете блокировать рекламу на нашем Форуме. Просим внести cqham.

Каркас Количество витков Провод, сечение L1 Диаметр- 15мм 25 вит. ПЭЛ — 0,6мм L2 Диаметр- 35мм 22 вит. ПЭЛ — 1,0мм L4 Диамерт- 60мм 35 вит.

Кв радиостанция — Трансиверы Radio это просто



Кв радиостанция может работать в телеграфном режиме (СW), с амплитудной модуляцией (AM) или однополосным сигналом (SSB) во всех любительских КВ диапазонах выходная мощность передатчика — 50 вт.

Передатчик кв радиостанция автоматически настраивается на частоту принимаемого сигнала. Это значительно облегчает работу особенно на SSВ, так как в этом случае частота передатчика должна соответствовать частоте, на которой работает корреспондент. Кроме того, предусмотрена возможность подcтройки частоты приемника в пределах ±5 кгц.
Схема:

Кв радиостанция собрана по трансиверной схеме (рисунок на вкладке) и подавляющая часть ее деталей и узлов используется как во время приема, так и при передаче. Радиостанция постоянно включена на прием. Для перехода на передачу нужно нажать ножную педаль. Род работы (CW, AM или SSB) устанавливается переключателем П2. При нажиме педали на реле Р1-Р7 подается постоянное напряжение (+25 в). Когда переключатель П2 установлен в положении «SSB» срабатывают все реле, кроме реле P7. Тогда напряжение НЧ, развиваемое микрофоном, усиливается левым (по схеме) триодом лампы 6Н2П (Л11) и поступает на каскад усилителя мощности НЧ, собранный на лампе 6Э5П (Л10). К выходу этого каскада присоединен балансный модулятор на кремниевых диодах Д102 (Д1 и Д2).

Генератор опорного напряжения балансного модулятора, стабилизированный кварцем (Кв5), выполнен на триоде лампы 6И1П (Л9). Он генерирует напряжение частоты 500 кгц. Сигнал, спектр которого содержит две боковые полосы без несущей (DSB), с выхода балансного модулятора поступает на электромеханический фильтр (ЭМФ). Последний срезает нижнюю полосу, в результате чего образуется сигнал SSB, содержащий верхнюю боковую полосу частот.
При переводе переключателя П2 в положение AM срабатывают все реле (P1—P7), и на выход электромеханического фильтра подается напряжение с генератора опорного напряжения. В этом случае на вход усилителя ПЧ поступает сигнал несущей частоты и одной боковой полосы. Напряжение этого сигнала детектируется обычным амплитудным детектором без существенных искажений.



При работе телеграфом (CW) срабатывают все реле, кроме реле Р6, и на вход усилителя ПЧ подается немодулированное напряжение.

Двухкаскадный усилитель ПЧ собран на лампах 6К4П (Л6 Л7) и настроен на среднюю частоту полосы пропускания электромеханического фильтра (501,7 кгц).

Генератор плавного диапазона выполнен на правом (по схеме) триоде 6Н1П (Л8) по трехточечной схеме. Он генерирует напряжение частот 3,5-4 Мгц. Анодное напряжение триода генератора стабилизировано стабилитроном СГ13П (Л14). Напряжение ВЧ с выхода этого генератора через катодный повторитель на левом (по схеме) триоде Л8 подается на смеситель передатчика, собранный на лампе 6Ж2П (Л5). При передаче лампы Л7 (второго каскада УПЧ), Л2 и Л3 (смесители приемника) заперты отрицательным напряжением, которое подается на их экранирующие сетки от выпрямителя.

В анодную цепь лампы Л5 включен двухконтурный полосовой фильтр L14C18—С20, L15C22—С24, который может быть настроен на частоты от 4 до 4,5 Мгц. Конденсаторы переменной емкости С18С23 полосового фильтра сопряжены с таким же конденсатором С79 генератора плавного диапазона. Выделенный полосовым фильтром полезный сигнал поступает на второй преобразователь частоты, собранный на лампе 6И1П1 (Л4). Частота гетеродина этого преобразователя стабилизирована кварцами Кв1—Кв4. Для диапазона 20,40 и 80 м использованы кварцы на 10,0, 11,5 и 8 Мгц (соответственно), которые работают на основной частоте.

В анодной цепи смесителя при этом в диапазоне 20 м выделяются сигналы fсиг = fпром+fгет, диапазонах 40 и 80 м fсиг = fгет — fпром. В диапазонах 10 и 14 м используются третьи гармоники кварцев 8 Мгц и 5,666 Мгц. Частоты гетеродина в этих диапазонах равны 24 и 17 Мгц, а в анодной цепи смесителя выделяются сигналы fсиг= fпром+fгет. В результате описанного выше преобразования спектр SSB-сигнала на выходе преобразователя (Л5) содержит в диапазонах 40 и 80 м нижнюю боковую полосу, а в остальных диапазонах — верхнюю.

В дальнейшем сигнал поступает на усилитель ВЧ, собранный на лампе 6Ж11П (Л1). Во время передачи эта лампа работает при повышенном анодном напряжении (300 в) в режиме АВ1. Так как постоянная составляющая анодного тока и тока экранирующей сетки в таком режиме при усилении SSB-сигнала резко изменяются в процессе передачи то, чтобы сохранить положение рабочей точки постоянным, применено фиксированное смещение на управляющую сетку, а напряжение на экранирующей сетке стабилизировано малогабаритным стабилитроном СГ5Б (Л13).

С анодной нагрузки Л1 усиленный сигнал поступает на управляющую сетку лампы ГУ—50 (Л12) усилителя мощности. Лампа Л12 работает в режиме АВ1 В ее анодную цепь включен П-фильтр. Для эффективного подавления помех приему телепередач на первом телевизионном канале после П-фильтра установлен режекторный контур L11 C115, настроенный на среднюю частоту этого канала. Паразитное излучение на более высоких частотах в достаточной степени ослабляется П-фильтром. При телеграфной передаче (CW) манипуляция осуществляется путем подачи напряжения +300 в на экранирующую сетку лампы Л12. Одновременно это напряжение подается на анод правого (по схеме) триода лампы 6Н2П (Л11) генератора звуковой частоты и через лампу Л10 на телефоны, благодаря чему можно контролировать свою передачу.

Во время приема гексодная часть лампы Л4, а также лампы Л5 и Л12 заперты, так как на их экранирующие сетки подается отрицательное напряжение. Сигнал поступает на контуры в цепи управляющей сетки лампы Л1 усилителя ВЧ через ступенчатый аттенюатор R1 R2 и R3 R5, который уменьшает влияние перекрестной модуляции и искажений, возникающих при перегрузке первых каскадов приемника. Из этих же соображений и для предотвращения самовозбуждения в цепи управляющей сетки Л1 установлен емкостный делитель напряжения С9,С10. Снижение уровня сигнала на управляющей сетке Л1 не вызывает ухудшения чувствительности приемника благодаря очень низкому уровню собственных шумов и большой крутизне характеристики лампы 6Ж11П (Л1). Во время приема Л1 работает при анодном напряжении 150 в в режиме класса А.

Лампа 6Ж10П (Л2) использована в первом смесителе приемника. Напряжение гетеродина подается на третью сетку этой лампы. Разностная частота выделяется полосовым фильтром L14 C18 — C20 L15 C22—C24 и подается на управляющую сетку лампы Л3 второго преобразователя частоты. На третью сетку этой лампы поступает напряжение генератора плавного диапазона. Во время приема к контуру этого генератора, вместо подстроечного конденсатора C83 подключен (через контакты реле P4) конденсатор переменной емкости С82. Последним можно подстраивать приемник на ±5 кгц (см. начало статьи). В среднем фиксированном положении емкость этого конденсатора точно равна емкости конденсатора С83.

В анодную цепь Л3 включен электромеханический фильтр что способствует высокой избирательности приемника. Затем принимаемый сигнал поступает в усилитель ПЧ (лампы Л6 и Л7). Усиление по ПЧ можно регулировать изменением отрицательного смещения на управляющих сетках ламп Л6 и Л7.

Принимаемый сигнал детектируется смесительным детектором, собранным на гексодной части лампы 6И1П (Л9). Во время приема AM сигналов приемник настраивают по нулевым биениям. Продетектированное напряжение сигнала усиливается однокаскадным усилителем НЧ на лампе 6Э5П (Л10). В анодную цепь этой лампы могут быть включены либо громкоговоритель (первичная обмотка выходного трансформатора), либо телефоны (переключатель П3). Выпрямитель для радиостанции будет описан дополнительно.

Шасси радиостанции изготовлено из дюралюминия толщиной 1,5 мм. В подвале шасси (рис. 1) расположены 4 экранирующих отсека.

В этих отсеках размещены: детали усилителя ВЧ, гетеродина с кварцевой стабилизацией, полосового фильтра, генератора плавного диапазона, смесительного детектора и балансного модулятора. На верхней стороне шасси  имеется экранирующий отсек, в котором расположены детали анодного контура выходного каскада.

Конденсатор переменной емкости С109 должен иметь воздушный зазор между пластинами не менее 1 мм. Сдвоенный блок переменных конденсаторов подстройки усилителя ВЧ С7,С8 изготовлен из двух подстроечных конденсаторов с воздушным диэлектриком. Строенный блок конденсаторов переменной емкости основной настройки C18,C23, С79 имеет верньер с замедлением 1:50. Контакты антенного реле P1 рассчитаны на ток не менее 1 а. Большое значение имеет качество изоляции этого реле, так как она определяет потери на высоких частотах. Реле Р4—типа РЭС-10, остальные реле— типа РЭС-9. Данные катушек индуктивности и дросселей приведены в таблице.

Перед сборкой радиостанции их индуктивность и добротность надо обязательно проверить на Q-метре.



Трансформатор балансного модулятора L22—L23 намотан на каркасе сердечника СБ-3 следующим образом. Центральная перегородка четырехсекционного каркаса удалена. В образовавшейся широкой центральной секции проводом ПЭЛШО 0,12 намотана катушка L23. В крайних секциях каркаса наматывают в противоположные стороны две половины катушки L22. Их верхние выводы соединяют и заземляют. Каждая катушка, намотанная на сердечниках СБ-3, помещена в отдельный алюминиевый экран.

Налаживание:

Радиостанцию налаживают в режиме передачи в последовательности, которая дана в этом разделе.

Работу усилителя НЧ проверяют следующим образом. При произнесении перед микрофоном громкого «а» в положениях переключателя П2 рода работ «АМ» и «SSB» значение напряжения НЧ на входе балансного модулятора должно быть около 0,1 в. Убедившись в исправности усилителя, необходимо отключить микрофон. Работу генератора опорного напряжения проверяют по амплитудному значению напряжения ВЧ на входе балансного модулятора, которая нормально должна быть равна 0,8-1,2 в.

Затем к микрофонному входу подключают звуковой генератор, на котором устанавливают частоту 1700 гц. Амплитуду колебаний звукового генератора регулируют таким образом, чтобы на вход балансного модулятора поступало напряжение НЧ 0,1 в. Вращая сердечники, настраивают катушки L18 и L22 по максимуму напряжения, а катушку L19 по минимуму напряжения ВЧ на управляющей сетке лампы Л5. Выключив звуковой генератор, производят балансировку балансного модулятора потенциометром R62 по минимуму напряжения на управляющей сетке Л5. Во время балансировки переключатель П2 должен быть в положении «SSB». После этого, включив звуковой генератор, устанавливают потенциометр R80 таким образом, чтобы амплитудное значение SSB сигнала на управляющей сетке Л5 было равно 1 в. Затем снимают частотную характеристику устройства формирования SSB сигнала. Подъем характеристики должен начинаться на частоте около 300 гц, а спад — на частотах от 2700 до 3000 гц. Если частотная характеристика смещена, необходимо подобрать другой кварц Кв5, изменяя его частоту в сторону сдвига частотной характеристики.

После подгонки частоты опорного генератора следует проверить подавление сигнала несущей частоты: при выключении звукового генератора ВЧ напряжение на управляющей сетке Л5 не должно превышать 3 мв.

Для работы телеграфом (CW)

потенциометром R60 устанавливают амплитудное значение сигнала на управляющей сетке Л5. Оно должно быть равно 1 в. При настройке с амплитудной модуляции (AM) напряжение НЧ на входе балансного модулятора должно отсутствовать, а потенциометр R81 устанавливают так, чтобы амплитудное значение сигнала на управляющей сетке Л5 было 0,5 в. Затем проверяют и подгоняют частоты генератора плавного диапазона, прослушивая его сигнал калиброванным приемником.

Подключив ламповый вольтметр к первой сетке гептодной части Л4 при положении переключателя П2 «CW» производят настройку контуров фильтра L15C22— С24, L14 C18—С20 таким образом, чтобы напряжение ВЧ на первой сетке Л4 было равно 0,9—1 в и оставалось постоянным при перестройке фильтра. Настраивая контуры гетеродина с кварцевой стабилизацией, необходимо добиться генерации на всех диапазонах и проверить частоту генерируемых колебаний резонансным волномером.

Контуры усилителя ВЧ L6—L10 настраивают при положении переключателя П2 «CW» по максимуму напряжения ВЧ на управляющей сетке Л12. Это напряжение должно быть равно 40-50 в. Если на отдельных диапазонах напряжение превосходит 50 в, то на этих диапазонах необходимо уменьшить амплитуду напряжения гетеродина с кварцевой стабилизацией, несколько уменьшив соответствующие емкости в контуре. При отсутствии модуляции на SSB анодный ток Л12 должен быть равен 35-40 ма.

При нажатом ключе и расстроенном анодном контуре выходного каскада во время работы телеграфом (CW) анодный ток Л12 должен быть равен 130 -150 ма. Это испытание можно производить только кратковременно, иначе лампа Л12 выйдет из строя. Связь с антенной подбирают такой, чтобы в момент резонанса анодного контура анодный ток Л12 спадал на 20—30 ма.

После налаживания передатчика, в положении «прием» необходимо настроить только контуры второго каскада усилителя ПЧ по максимуму громкости принимаемых сигналов.

Блок питания (см. схему на рис. ).

Он состоит из четырех выпрямителей. Два выпрямителя питают анодные цепи ламп КВ радиостанции, один служит для питания реле и последний является выпрямителем напряжения смещения. Напряжение сети подается на блок через фильтр ДР1ДР2С1С2С3С4.

Этот фильтр во время приема обеспечивает защиту от помех, проникающих из сети, а при передаче предотвращает распространение по сети сигналов передатчика, которые создают помехи приему телевизионных передач.

Переключение блока питания для работы от сети с напряжением 110 или 220 в производится переключателем П2.

При помощи переключателя П1 можно дополнительно скачкообразно менять количество витков первичных обмоток силовых трансформаторов, что делает возможным использование блока при колебаниях напряжения сети в пределах ±20в от номинального. Правильность выбора необходимого положения переключателя П1 контролируется вольтметром магнитоэлектрической системы на 150 в. Вольтметр включен так, что при правильном положении переключателей П1 и П2 он показывает напряжение 110 в.

Все выпрямители собраны на полупроводниковых диодах по мостовым схемам. Выходное напряжение выпрямителя смещения (—50 в) стабилизировано четырьмя последовательно включенными стабилитронами Д-813 (Д5—Д8).

Данные трансформаторов и дросселей блока приведены в таблице.

Блок питания смонтирован в каркасе, размером 250X 170X270 мм склепанном из дюралюминиевых угольников 20X20 мм. На передней панели блока расположены: контрольный вольтметр, сигнальные лампы Л1 и Л2, выключатели, предохранители и переключатель П1. Переключатель П2 расположен на задней стенке блока.

Для работы на КВ радиостанции необходимо предварительно включить накал тумблером Вк1 и установить с помощью переключателей П1 и П2 нормальное напряжение на первичных обмотках трансформаторов, контролируя его по вольтметру. Через две-три минуты можно подать на радиостанцию анодные напряжения, включив тумблер Вк2.

Схему в приемлемом качестве можно скачать здесь

По материалам журнала радио.

светодиодных ламп, препятствующих радиопередаче – LeapFrog Lighting

5 апреля 2013 г. | Сара Бейли | 4 комментария

Услышав различные жалобы от своих читателей на светодиодные лампочки, мешающие радиопередаче, Какой? Conversation , интернет-журнал, изучающий сегодняшние потребительские вопросы, решил провести собственные тесты. Они обнаружили, что когда они включали «дешевые обычные светодиодные лампы на 12 В», расположенные в «несколько метрах» от цифрового радио, радиосигнал становился нечетким. Помещенный в пределах нескольких сантиметров, сигнал отключается полностью.

Хотя их предварительное тестирование показало, что проблема ограничивается «дешевыми подделками, а не брендовыми товарами», важно определить причину, по которой светодиодные лампы вызывают помехи. Просто определить цену лампочки как виновника неудовлетворительно и небрежно. Средний потребитель, на которого нацелены Что? Разговор не может разумно оценить стоимость производства и дизайна светодиодных ламп. На самом деле, те типы простых декларативных заявлений («Энергосберегающая светодиодная лампа, которая выключила радио»), которые не дают каких-либо конкретных ответов, могут запятнать индустрию светодиодного освещения и помешать широкому внедрению светодиодов. Нехорошо.

Таким образом, мы решили предложить объяснение с инженерной точки зрения.

Электромагнитные помехи, или электромагнитные помехи, могут быть большой проблемой и в значительной степени связаны с тем, что источник питания светодиодов переключается с определенной скоростью, чтобы преобразовать подаваемое напряжение переменного тока в напряжение постоянного тока. Достижение этого приводит к цепи с большой индуктивностью, которая создает электрическое поле вокруг цепи. Во многих случаях корпус лампы выполнен из пластика, который не блокирует передачу поля. В результате поле может создавать помехи для электротехнических изделий вокруг них.

В хорошей конструкции источника питания большие токонесущие катушки индуктивности экранированы по отдельности для ограничения этого поля, а сам источник питания может быть электрически экранирован, например, металлическим корпусом. Лампы Leapfrog Lighting имеют патенты, связанные с конструкцией источника питания, которая включает в себя метод предотвращения электромагнитных помех.

Причина, по которой «дешевые» светодиоды вызывают помехи, напрямую связана с выбором конструкции. Все методы, используемые для предотвращения электромагнитных помех, такие как экранирование или шумоподавляющие компоненты и схемы, требуют дополнительных затрат на исследования и разработки и материалы. На высококонкурентном рынке светодиодных ламп некоторые производители сокращают производственные затраты, чтобы снизить цену на свою продукцию и казаться более привлекательными для среднего покупателя. Когда энергоэффективность кажется основным фактором для многих производителей светодиодов, таким функциям, как предотвращение электромагнитных помех (не говоря уже о качестве света и постоянстве цвета), уделяется мало внимания.

Поскольку потребители не могут разобрать лампу, чтобы проверить конструкцию производителя, как они могут гарантировать, что светодиодная лампа не будет вызывать электромагнитные помехи?

Дело в том, что любое электрооборудование, продаваемое в США, должно соответствовать требованиям Федеральной комиссии по связи (FCC) CFR 47. Ищите на лампе штамп, указывающий, что продукт проверен на электромагнитные помехи в соответствии с требованиями FCC. . Все светодиодные лампы Leapfrog Lighting прошли испытания на соответствие стандарту EMI и сертифицированы FCC.

Сертифицированная FCC лампа Leapfrog Lighting PAR30

Если светодиодная лампа, продаваемая в США, создает помехи для вашего радио (или телевизионного) сигнала, немедленно сообщите об этом в FCC.

******************************************************* ******************************************************* *******

Обращение ко всем владельцам/менеджерам розничных магазинов в Оттаве, Онтарио: выиграйте обновление светодиодного освещения на сумму 1000 долларов США от Leapfrog Lighting в нашем конкурсе Upgrade Your Light ! Чтобы получить полную информацию о конкурсе и подать заявку, смотрите нас на Facebook: on.fb.me/ZDFj9.5



Рубрики: Блог

АВТОРСКИЕ ПРАВА © 2016 LEAPFOGLIGHTING

Как устранить радио- и телевизионные помехи от светодиодных ламп

Райан Маккарти 23 сентября 2019 г.

Мы большие поклонники светодиодного освещения здесь, в Reduction Revolution.

За последние несколько лет мы продали сотен тысяч светодиодных светильников таких качественных брендов, как Philips, Osram и Verbatim.

В подавляющем большинстве случаев светодиодные фонари делают то, для чего они предназначены. Они обеспечивают лучшее освещение, используя до 90% меньше энергии. Иногда наши клиенты сталкиваются с проблемой. Одной из таких проблем являются радио- или телевизионные помехи.

Некоторые клиенты сообщали об этих помехах на своих телевизорах или радио после замены потолочных светильников MR16 на светодиодные. Это происходит только при включенном свете, но может раздражать, особенно если вы слушаете AM-радио! По-видимому, это может произойти и со светодиодными лампами сетевого напряжения, хотя мы с этим не сталкивались.

Как устранить радиопомехи от светодиодных фонарей

Вот список возможных решений, о которых нам известно:

1. Используйте качественную светодиодную лампу. Все наши светодиодные лампы полностью соответствуют применимым стандартам. Многие светодиодные фонари от более дешевых или неизвестных брендов не соответствуют требованиям.
2. Замените трансформатор на другой с лучшим подавлением электромагнитных помех, например, на наш светодиодный трансформатор Verbatim.
3. Уменьшите длину кабеля и по возможности используйте экранированный кабель.
4. Добавить фильтр электромагнитных помех на входе/выходе трансформатора. Их также называют ферритовыми бусами или ферритовыми дросселями.

Пункт 2 выше подходит только для низковольтных светодиодных ламп. Другие предложения также могут быть использованы для светодиодных ламп сетевого напряжения.

Понимание РЧ/ЭМП радиопомех

В качестве дополнительной информации давайте проясним некоторые используемые термины и то, как все это работает.

• Радиочастота
• EMF — электромагнитная частота
• Трансформатор — Преобразует сетевое напряжение (240 В переменного тока) в низкое напряжение (12 В).

Важно: Светодиодная лампа — не единственная и не обязательно основная причина радиопомех. Необходимо рассматривать всю систему.

Электромагнитная совместимость (ЭМС)

Все светодиодные лампы Philips (и других известных брендов) полностью соответствуют требованиям ЭМС. Это тестирование обычно проводится третьими сторонами в соответствии со стандартом ЭМС CISPR15.

Электромагнитные помехи (EMI) —

Источник помех

Устройство, излучающее электромагнитную энергию (источник радиопомех). В случае светодиодного освещения это может быть:

• Светодиодная лампочка или шар
• Балласт
• Трансформатор

Путь соединения —

Проводимость и излучение

Это относится к взаимодействию между «источником» и «жертвой». В случае светодиодного освещения это может быть:

• Светильник или «светильник»
• Кабель
• Потолок

Электромагнитная восприимчивость (EMS) —

Чувствительный объект

Это относится к элементу, на который могут влиять вышеуказанные радиопомехи, и может включать:

• AM или цифровое радио
• ТВ
• Компьютер

Ищете качественные светодиодные фонари? Ознакомьтесь с нашим полным ассортиментом здесь.
