Амфитон 35ас 018 доработка. Доработка акустической системы Амфитон 35АС-018: улучшение звучания и характеристик

Как улучшить звучание акустической системы Амфитон 35АС-018. Какие изменения можно внести в схему фильтров для повышения качества звука. Какие преимущества дает доработка АС Амфитон 35АС-018.

Особенности конструкции акустической системы Амфитон 35АС-018

Акустическая система Амфитон 35АС-018 представляет собой трехполосную конструкцию с фазоинвертором. Основные характеристики АС:

• Диапазон воспроизводимых частот: 25-25000 Гц
• Номинальное сопротивление: 4 Ом
• Чувствительность: 85 дБ
• Предельная мощность: 90 Вт
• Размеры: 670x272x370 мм
• Вес: 23,5 кг

В АС используются динамики:

• НЧ-головка 75ГДН-3
• СЧ-головка 20ГДС-1-8
• ВЧ-головка 6ГДВ-1-16

Корпус выполнен из ДСП толщиной 18 мм, лицевая панель усилена до 38 мм. Внутренний объем корпуса составляет 63 л. Для улучшения акустических характеристик применяется внутреннее демпфирование.

Недостатки оригинальной схемы разделительных фильтров

Оригинальная схема фильтров имеет ряд недостатков, снижающих качество звучания АС:

1. Недостаточная подводимая мощность к СЧ-динамику (всего около 20% от входной)
2. Неоптимальные частоты раздела полос
3. Избыточные элементы в схеме (звенья Зобеля)
4. Рассогласование работы СЧ и ВЧ-головок в области 3-6 кГц

Эти недостатки приводят к невыразительному звучанию, узкой стереопанораме и нечеткой локализации источников звука. Для улучшения характеристик требуется доработка схемы фильтров.

Первый этап доработки фильтров Амфитон 35АС-018

На первом этапе доработки были внесены следующие изменения в схему фильтров:

1. Увеличена емкость конденсатора C1 до 40 мкФ
2. Уменьшена индуктивность дросселя L2 до 0,43 мГн
3. Совмещены дроссели L2 и L3
4. Увеличено сечение проводов НЧ-звена до 1 мм2
5. Исправлено подключение резистора R2 параллельно ВЧ-динамику
6. Закорочены избыточные звенья Зобеля (R1, R3, R4)

Эти изменения позволили увеличить подводимую к СЧ-динамику мощность до 50% от входной. В результате значительно улучшилась стереопанорама, локализация источников и общее качество звучания.

Второй этап доработки фильтров Амфитон 35АС-018

На втором этапе были внесены дополнительные изменения для улучшения согласования работы СЧ и ВЧ-головок:

1. Удален конденсатор C2, его функции выполняет C5
2. Добавлен дроссель L4 (0,1 мГн) в цепь ВЧ-динамика
3. Оптимизированы значения элементов фильтра

Эти изменения обеспечили более синхронную и синфазную работу СЧ и ВЧ-головок в области 3-6 кГц, что критично для качественного воспроизведения.

Результаты доработки АС Амфитон 35АС-018

В результате проведенной доработки удалось добиться следующих улучшений звучания АС:

• Значительное расширение стереопанорамы
• Четкая локализация кажущихся источников звука
• Улучшение пространственных характеристик звучания
• Повышение детальности и прозрачности звука
• Более естественное звучание голосов и инструментов
• Улучшение динамики и микродинамики

При этом сохранены все положительные качества оригинальной АС — мощное басовое звучание и высокая чувствительность. Доработанные колонки Амфитон 35АС-018 способны обеспечить качественное звучание на уровне современных акустических систем.

Практические рекомендации по доработке АС Амфитон 35АС-018

При самостоятельной доработке АС Амфитон 35АС-018 следует учитывать следующие моменты:

1. Использовать качественные компоненты (конденсаторы, катушки индуктивности)
2. Тщательно проверять правильность всех соединений
3. Производить настройку фильтров на слух, подбирая оптимальные значения
4. Обеспечить надежное крепление новых элементов
5. При необходимости усилить внутреннее демпфирование корпуса
6. Провести «прогрев» АС после доработки в течение 20-30 часов

При аккуратном выполнении всех работ можно добиться значительного улучшения звучания акустической системы Амфитон 35АС-018 без замены динамиков.

Альтернативные варианты доработки АС Амфитон 35АС-018

Помимо описанного варианта доработки фильтров, существуют и другие способы улучшения звучания АС Амфитон 35АС-018:

• Замена СЧ и ВЧ динамиков на более современные модели
• Установка фазолинейных фильтров
• Доработка корпуса (усиление, дополнительное демпфирование)
• Установка bi-wiring/bi-amping разъемов
• Замена внутренней проводки на кабели лучшего качества

Выбор конкретного варианта доработки зависит от желаемого результата, имеющихся навыков и финансовых возможностей. В любом случае, грамотная доработка позволит раскрыть потенциал этой легендарной акустической системы.

Почти закончил доработку колонок Амфитон 35ас-018)) — Общение — Корзина — Price-Altai.ru

Страницы 1 2 Далее

Чтобы отправить ответ, вы должны войти или зарегистрироваться

1 Тема от alexstolbov 22.01.2013 20:38:35 (10 лет 2 месяца назад)

• alexstolbov
• Участник
• Автор темы
• Неактивен

Тема: Почти закончил доработку колонок Амфитон 35ас-018))

ВОбщем ушло примерно 2 недели изза финансовых трудностей на всё) Еще не докрашены решотки)

Колонки были куплены на авито. Достались в убогом состоянии. Коробки покрашены кисточкой черной эмалью, пластик и сетки серебрянкой из балончика.

Динамики было в более менее приличном состоянии. СЧ динамики стоят разные 20гдс и 15гд-2 (жду предложений о продаже 2-х СЧ динамиков. Можно не от этих колонок, клавное, чтобы издавали хороший звук)

Первым делом сразу же были перепаяны все провода на фильтрах.

Далее с корпусов была содрана вся краска. .. Процесс занял почти 8 часов, при том что шкурили не руками а машинкой…

Дальше все неровности были зашпатлеваны. Из коробов был вытащен пластелин который был налеплен по углам.

Внутри все было обклеено войлоком. Все углы замазаны герметиком.

Не обошлось и без помошника))))


ДАлее было решено обклеить короба карпетом.

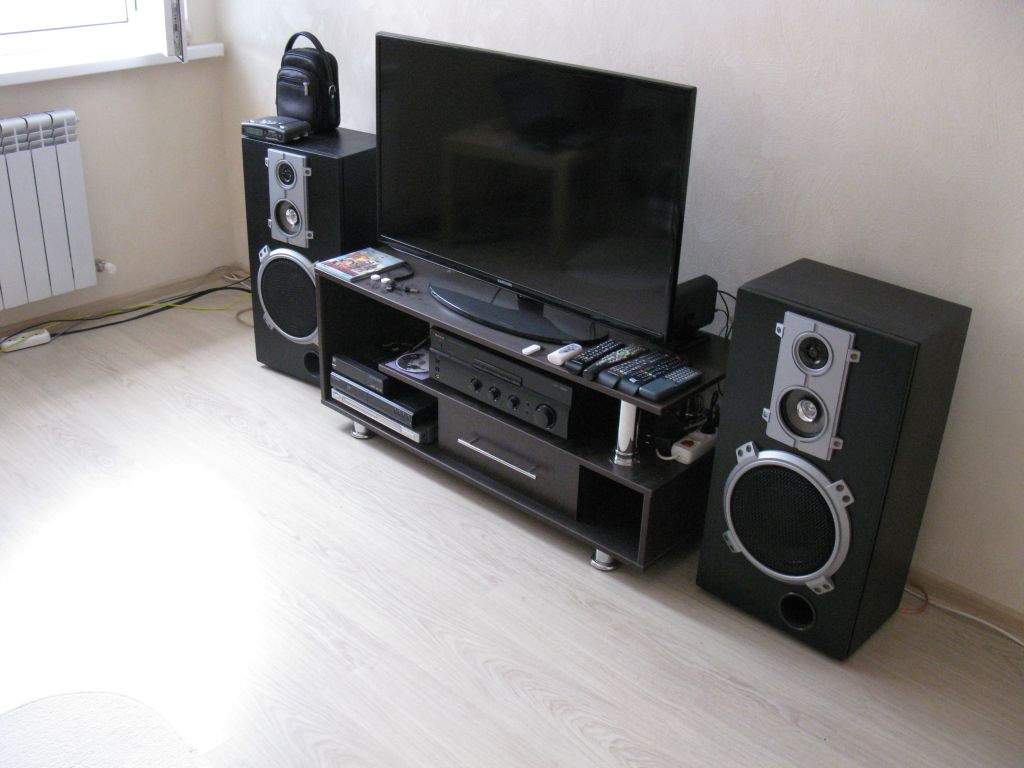

Получилось как то так. Доработка не закончена. Пластик прикруче только после замены подвесов на НЧ динамиках на резиновые или хорошие тканевые и после замены СЧ динамиков.

ДУмаю кто-нибудь оценит усилия и старания)

Тема закрыта и находится в архиве, не беспокойте автора без особой необходимости!

2 Ответ от n0ne 22.01.2013 20:58:36 (10 лет 2 месяца назад)

• n0ne
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

А зачем все это?

3 Ответ от Dim76 22.01.2013 21:06:31 (10 лет 2 месяца назад)

• Dim76
• Профиль закрыт / 24. 10.2020
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

накуя такие колонки — если поставил на погремушку?
//если тихо понта нет, апогромче шкафы зазвенят….

4 Ответ от Митрий 22.01.2013 21:08:33 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

мне не нравится, извините… демпфирование надо было делать изнутри… а так хорошую вещь испортили, шпон ценных пород дерева… я вот сижу и думаю, как мне текстуру на 25АС-126 сохранить… а тут такое варварство…

5 Ответ от alexstolbov 22.01.2013 21:10:39 (10 лет 2 месяца назад)

• alexstolbov
• Участник
• Автор темы
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

Митри пишет:

мне не нравится, извините. .. демпфирование надо было делать изнутри… а так хорошую вещь испортили, шпон ценных пород дерева… я вот сижу и думаю, как мне текстуру на 25АС-126 сохранить… а тут такое варварство…

Ты внимательно посмотрел что с ними было? Сохранить никак было…

Тема закрыта и находится в архиве, не беспокойте автора без особой необходимости!

6 Ответ от Митрий 22.01.2013 21:12:13 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

alexstolbov пишет:

Митри пишет:

мне не нравится, извините… демпфирование надо было делать изнутри… а так хорошую вещь испортили, шпон ценных пород дерева… я вот сижу и думаю, как мне текстуру на 25АС-126 сохранить… а тут такое варварство…

Ты внимательно посмотрел что с ними было? Сохранить никак было. ..

ну да… сильно убитые были, конечно… извиняюсь, это была минутная слабость…

7 Ответ от alexstolbov 22.01.2013 21:12:17 (10 лет 2 месяца назад)

• alexstolbov
• Участник
• Автор темы
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

Dim76 пишет:

накуя такие колонки — если поставил на погремушку?
//если тихо понта нет, апогромче шкафы зазвенят….

Когда громко звон шкафов не слышно) амфитоны играют в паре с колонками панасоник от центра. На них от сч аж захватывает.

n0_0n пишет:

А зачем все это?

зачем? Приходи в гости- послушаешь зачем

Митри пишет:

alexstolbov пишет:

Митри пишет:

мне не нравится, извините. .. демпфирование надо было делать изнутри… а так хорошую вещь испортили, шпон ценных пород дерева… я вот сижу и думаю, как мне текстуру на 25АС-126 сохранить… а тут такое варварство…

Ты внимательно посмотрел что с ними было? Сохранить никак было…

ну да… сильно убитые были, конечно… извиняюсь, это была минутная слабость…

изнутри обклеены толстым слоем войлока и поставлены по 3 распорки в каждую колонку.

Отредактировано (22.01.2013 21:15:05, 10 лет 2 месяца назад)

Тема закрыта и находится в архиве, не беспокойте автора без особой необходимости!

8 Ответ от Митрий 22.01.2013 21:17:39 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

alexstolbov пишет:

изнутри обклеены толстым слоем войлока и поставлены по 3 распорки в каждую колонку.

ОООО! Это ты большой молодец! Распорок в оригинале не было, но они не помешают!

О, только щас рассмотрел… подвесы на низах из чего? на резину не похоже!

Отредактировано (22.01.2013 22:03:52, 10 лет 2 месяца назад)

9 Ответ от alexstolbov 22.01.2013 23:01:26 (10 лет 2 месяца назад)

• alexstolbov
• Участник
• Автор темы
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

Митри пишет:

alexstolbov пишет:

изнутри обклеены толстым слоем войлока и поставлены по 3 распорки в каждую колонку.

ОООО! Это ты большой молодец! Распорок в оригинале не было, но они не помешают!

О, только щас рассмотрел… подвесы на низах из чего? на резину не похоже!

паралон. менял прошлый хозяин… На одном динамике менян криво. ..

Тема закрыта и находится в архиве, не беспокойте автора без особой необходимости!

10 Ответ от lcf 22.01.2013 23:07:07 (10 лет 2 месяца назад)

• lcf
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

накой резина , я на оборот только на ППУ , чувствительность лучше …..
(сугубо  , мое мнение )

11 Ответ от Митрий 22.01.2013 23:11:51 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

lcf пишет:

накой резина , я на оборот только на ППУ , чувствительность лучше …..
(сугубо  , мое мнение )

согласен, конечно.

12 Ответ от alexstolbov 22.01.2013 23:11:58 (10 лет 2 месяца назад)

• alexstolbov
• Участник
• Автор темы
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

lcf пишет:

накой резина , я на оборот только на ППУ , чувствительность лучше . ….
(сугубо  , мое мнение )

я бы тоже не заморачивался если бы один динамик не был плохо переклеен… Я конечно не спец но мне показалось что подвес стоит криво.
Я промазал селиконом подвес. Сегодня погонял колонки на максимуме минут 20. НЧ динамик даже на 70% не играет. ВЧ и СЧ задыхаются а НЧ еще подавай и подавай мощей…

Тема закрыта и находится в архиве, не беспокойте автора без особой необходимости!

13 Ответ от lcf 22.01.2013 23:15:26 (10 лет 2 месяца назад)

• lcf
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

подвес может криво сидеть ,
не от того что руки кривые были , если играет оставляй так ,
как ляжет подвес зависит от центровки  магнитной системы (и не только от самой центровки , как приклеена катушка ,шайба и подвес к диффузору)  , если она кривая то и подвес на корзину ляжет криво ,
но динамик будет на 100% исправен , такое бывает причем часто , даже с завода ,
особенно часто наблюдал на 25гд 26б
если пластиком все это закрывает и динамик хорошо от центрован то оставляй так , и можешь забыть про него лет на 10  пока не рассыпется ППУ

Отредактировано lcf (22. 01.2013 23:19:35, 10 лет 2 месяца назад)

14 Ответ от Митрий 22.01.2013 23:19:42 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

lcf пишет:

особенно часто наблюдал на 25гд 26б

в мой огород камушек? у меня всё нормально

15 Ответ от lcf 22.01.2013 23:21:19 (10 лет 2 месяца назад)

• lcf
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

кстати завтра выкину на продажу 3шт ,  там на двух все видно , у вашего все гуд!!!!

16 Ответ от alexstolbov 22.01.2013 23:23:01 (10 лет 2 месяца назад)

• alexstolbov
• Участник
• Автор темы
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

lcf пишет:

подвес может криво сидеть ,
не от того что руки кривые были , если играет оставляй так ,
как ляжет подвес зависит от центровки  магнитной системы , если она кривая то и подвес на корзину ляжет криво ,
но динамик будет на 100% исправен , такое бывает причем часто , даже с завода ,
особенно часто наблюдал на 25гд 26б

Динамик потрескивает, да достаточно сильно. ..

Тема закрыта и находится в архиве, не беспокойте автора без особой необходимости!

17 Ответ от Митрий 22.01.2013 23:25:22 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

alexstolbov пишет:

Динамик потрескивает, да достаточно сильно…

просто пальцами когда на диффузор надавливаешь, шкябает?

18 Ответ от Seneca 22.01.2013 23:26:46 (10 лет 2 месяца назад)

• Seneca
• Online
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

миломаньчиге ребятки роднички мои

19 Ответ от lcf 22.01.2013 23:27:13 (10 лет 2 месяца назад)

• lcf
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

alexstolbov пишет:

lcf пишет:

подвес может криво сидеть ,
не от того что руки кривые были , если играет оставляй так ,
как ляжет подвес зависит от центровки  магнитной системы , если она кривая то и подвес на корзину ляжет криво ,
но динамик будет на 100% исправен , такое бывает причем часто , даже с завода ,
особенно часто наблюдал на 25гд 26б

Динамик потрескивает, да достаточно сильно. ..

значит , придется разобрать ….
промыть магнитную систему , посмотреть целостность катухи (визуально и пальцами пройтись на предмет неровностей ,с двух сторон ,0)
если все гуд собирать обратно ,  и от центровать хорошо
все это возможно сделать со старым подвесом  (подводящие провода смотрел еще иногда они муть наводят )

20 Ответ от Митрий 22.01.2013 23:31:01 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

lcf пишет:

alexstolbov пишет:

lcf пишет:

подвес может криво сидеть ,
не от того что руки кривые были , если играет оставляй так ,
как ляжет подвес зависит от центровки  магнитной системы , если она кривая то и подвес на корзину ляжет криво ,
но динамик будет на 100% исправен , такое бывает причем часто , даже с завода ,
особенно часто наблюдал на 25гд 26б

Динамик потрескивает, да достаточно сильно. ..

значит , придется разобрать ….
промыть магнитную систему , посмотреть целостность катухи (визуально и пальцами пройтись на предмет неровностей ,с двух сторон ,0)
если все гуд собирать обратно ,  и от центровать хорошо
все это возможно сделать со старым подвесом  (подводящие провода смотрел еще иногда они муть наводят )

старинный способ — снимаешь пылезащитный колпачок, берёшь толстый скотч и аккураненько, как салфеткой этим толстым скотчем, липкой стороной к керну очищаешь отмусора керн. потом переворачиваешь и то же самое с внутренней стороной катухи… туда часто мусор попадает… ну и смотри, частенько металлические включения тоже там оказываются…

21 Ответ от lcf 22.01.2013 23:31:26 (10 лет 2 месяца назад)

• lcf
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

Митри пишет:

alexstolbov пишет:

Динамик потрескивает, да достаточно сильно. ..

просто пальцами когда на диффузор надавливаешь, шкябает?

если не шкрябает значит подводящие (первый раз когда столкнулся , чуть головой об стену не бился когда выяснил  , из за них пере центровал динамик 4 лишних раза )

Митри пишет:

lcf пишет:

alexstolbov пишет:

lcf пишет:

подвес может криво сидеть ,
не от того что руки кривые были , если играет оставляй так ,
как ляжет подвес зависит от центровки  магнитной системы , если она кривая то и подвес на корзину ляжет криво ,
но динамик будет на 100% исправен , такое бывает причем часто , даже с завода ,
особенно часто наблюдал на 25гд 26б

Динамик потрескивает, да достаточно сильно…

значит , придется разобрать . …
промыть магнитную систему , посмотреть целостность катухи (визуально и пальцами пройтись на предмет неровностей ,с двух сторон ,0)
если все гуд собирать обратно ,  и от центровать хорошо
все это возможно сделать со старым подвесом  (подводящие провода смотрел еще иногда они муть наводят )

старинный способ — снимаешь пылезащитный колпачок, берёшь толстый скотч и аккураненько, как салфеткой этим толстым скотчем, липкой стороной к керну очищаешь отмусора керн. потом переворачиваешь и то же самое с внутренней стороной катухи… туда часто мусор попадает… ну и смотри, частенько металлические включения тоже там оказываются…

да металл на керне мое любимое ….

Отредактировано (22.01.2013 23:33:08, 10 лет 2 месяца назад)

22 Ответ от Митрий 22.01.2013 23:33:32 (10 лет 2 месяца назад)

• Митрий
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

lcf пишет:

Митри пишет:

alexstolbov пишет:

Динамик потрескивает, да достаточно сильно. ..

просто пальцами когда на диффузор надавливаешь, шкябает?

если не шкрябает значит подводящие (первый раз когда столкнулся , чуть головой об стену не бился когда выяснил  , из за них пере центровал динамик 4 лишних раза )

генератор надо иметь на 1-2 герца, тогда сомнений не будет

23 Ответ от lcf 22.01.2013 23:35:16 (10 лет 2 месяца назад)

• lcf
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

Митри пишет:

lcf пишет:

Митри пишет:

alexstolbov пишет:

Динамик потрескивает, да достаточно сильно…

просто пальцами когда на диффузор надавливаешь, шкябает?

если не шкрябает значит подводящие (первый раз когда столкнулся , чуть головой об стену не бился когда выяснил  , из за них пере центровал динамик 4 лишних раза )

генератор надо иметь на 1-2 герца, тогда сомнений не будет

ну какой генератор в ломбарде , да еще в  рабочее время ,
дома практически не занимаюсь ремонтом , почти все на работе в свободное время

24 Ответ от alexstolbov 22.

01.2013 23:36:36 (10 лет 2 месяца назад)

• alexstolbov
• Участник
• Автор темы
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

lcf пишет:

Митри пишет:

alexstolbov пишет:

Динамик потрескивает, да достаточно сильно…

просто пальцами когда на диффузор надавливаешь, шкябает?

если не шкрябает значит подводящие (первый раз когда столкнулся , чуть головой об стену не бился когда выяснил  , из за них пере центровал динамик 4 лишних раза )

не шкрябает. трещит с самой маленькой громкости до максимальной. снимал динамик и без коробки его прогонял, всеравно потрескивает. я хз кароч. надо знающим людят отдать.

Тема закрыта и находится в архиве, не беспокойте автора без особой необходимости!

25 Ответ от lcf 22.

01.2013 23:38:13 (10 лет 2 месяца назад)

• lcf
• Участник
• Неактивен

Re: Почти закончил доработку колонок Амфитон 35ас-018))

alexstolbov пишет:

lcf пишет:

Митри пишет:

alexstolbov пишет:

Динамик потрескивает, да достаточно сильно…

просто пальцами когда на диффузор надавливаешь, шкябает?

если не шкрябает значит подводящие (первый раз когда столкнулся , чуть головой об стену не бился когда выяснил  , из за них пере центровал динамик 4 лишних раза )

не шкрябает. трещит с самой маленькой громкости до максимальной. снимал динамик и без коробки его прогонял, всеравно потрескивает. я хз кароч. надо знающим людят отдать.

теперь попробуй  в рабочем состоянии  , натянуть подводящие или как нибудь прижать к диффузору и послушай что будет
или временно перепаяй на какие нибудь помягче

Отредактировано lcf (22.01.2013 23:40:30, 10 лет 2 месяца назад)

Страницы 1 2 Далее

Чтобы отправить ответ, вы должны войти или зарегистрироваться

35 АС-018, 35 АС-218 «Амфитон»

Особенности конструкции

Корпус АС выполнен в виде прямоугольного не разборного ящика из древесностружечной плиты, фанерованной шпоном ценных пород дерева. Толщина стенок корпуса 18 мм, лицевая панель, с целью увеличения ее жесткости, изготовлена из плиты толщиной 38 мм. В конструкции корпуса предусмотрены элементы, увеличивающие жесткость корпуса и снижающие амплитуду колебаний стенок, в частности, имеется деревянная распорка, соединяющая лицевую панель и заднюю стенку и расположенная между низкочастотной головкой и отверстием фазоинвертора.

Описание

Амфитон 35АС-018 — трехполосная акустическая система с фазоинвертором. Выпускались на ВЭМЗ г. Волжск и на ПО Карпаты г. Ивано-Франковск.

Предназначена для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 70 Вт. Предпочтительный вариант установки — напольный. Корпус АС выполнен в виде прямоугольного неразборного ящика из древесно-стружечной плиты толщиной 16 мм. Лицевая панель с целью увеличения её жесткости изготовлена из комбинации многослойной фанеры и древесно-стружочной плиты, общая толщина 22 мм. Весь корпус отделан синтетической пленкой темно-серого цвета. В конструкции корпуса предусмотрены элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок. Каждая из головок обрамлена декоративными черными накладками, изготовленными штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями; каждая головка спереди защищена металлической перфорированной сеткой. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом. Внутри корпуса, на специальном шасси, находятся электрические фильтры, обеспечивающие электрическое разделения полос АС. На задней стенке корпуса расположены ручки регуляторов уровня звукового давления в СЧ и ВЧ.

В АС использованы следующие головки: — НЧ 75ГДН-3; — СЧ 20ГДС-1-8; — ВЧ 6ГДВ-1-16; Технические характеристики:

— Диапазон воспроизводимых частот — 25-25000 Гц; — Неравномерность АЧХ звукового давления, на нижней граничной частоте диапазона относительно уровня среднего звукового давления — 18 дБ; — Неравномерность АЧХ звукового давления, в диапазоне 100-8000 Гц — +-4 дБ; — Уровень характеристической чувствительности — 85 дБ; — Номинальное электрическое сопротивление — 4 Ом; — Минимальное значение полного электрического сопротивления — 3,5 Ом; — Предельная паспортная мощность — 90 Вт;

Размер: 670x272x370 мм; Вес: 23,5 кг.

Установленные громкоговорители:

Использован набор головок, аналогичный применяемому в 35 АС-012 (ПО «Радиотехника»): 75ГДН-3, 20ГДС-3, 6ГДВ-7, изготовляемый ПРЗ г. Ивано-Франковск. Головки установлены на лицевой панели корпуса симметрично относительно вертикальной оси АС. Головки обрамлены декоративными накладками из пластмассы с покрытием «под металл»: накладка головки НЧ — кольцевая с четырьмя крепежными выступами в виде «ушек», накладка головок СЧ и ВЧ — прямоугольной формы. Для предотвращения влияния на характеристики головки СЧ колебаний воздуха в корпусе АС, возникающих при работе низкочастотной головки, с внутренней стороны головка СЧ изолирована от общего объема специальным герметичным пластмассовым колпаком.

На лицевой панели АС, кроме головок с накладками, расположено отверстие диаметром 70 мм — выход пластмассовой трубы фазоинвертора, данной 180 мм, а также декоративный шильдик с названием АС, основными техническими характеристиками и кривой, приближенно изображающей АЧХ звукового давления АС. Головки НЧ и СЧ спереди защищены от внешних механических воздействий черненой металлической сеткой. Геометрические размеры фазоинвертора обеспечивают настройку на частоту 25 – 30 Гц.

Внутренний объем 63 л. Для уменьшения влияния на АЧХ звукового давления и улучшения качества звучания АС резонансов внутреннего объема корпуса последний заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей, равномерно расположенные и закрепленные на внутренних стенках корпуса.

Схема фильтра 35АС-018:

L1 = 1,4 мГн, L2 = 1 мГн, L3 = 0,43 мГн

Внутри корпуса на едином стальном шасси смонтированы разделительные фильтры, обеспечивающие электрическое разделение низко-, средне- и высокочастотных полос АС. Каждый из них представляет собой:

1. фильтр низкочастотной головки; фильтр верхних частот первого порядка, обеспечивает спад АЧХ 6 дБ на октаву;
2. фильтр среднечастотной головки – полосовой фильтр первого порядка, обеспечивает спад АЧХ в сторону низких и высоких частот 6 дБ на октаву;
3. фильтр высокочастотной головки – фильтр нижних частот второго порядка, обеспечивает спад АЧХ в сторону средних частот 12 дБ на октаву.

Частоты раздела: между головками НЧ и СЧ — 650 Гц, между головками СЧ и ВЧ — 4500 Гц. В конструкции электрических фильтров применены резисторы типа С5-35, конденсаторы — МБГО, катушки индуктивности — на пластмассовых каркасах с «воздушными» сердечниками.

На задней стенке корпуса АС расположены специальные клеммы, позволяющие с помощью винтового соединения подключать подводящие провода. На клеммах АС маркирована полярность подключения. На основании АС установлены четыре пластмассовые ножки. В комплект поставки входит подставка специальной формы, изготовленная из никелированного стального прута и обеспечивающая, при необходимости, изменение угла наклона акустической оси АС.

Спасибо Федору, а так же мастерской Змеиный огонь за фото.

Доработка фильтра 35 АС-018 с родными динамиками (Nivaga)

Описание акустической системы 35 АС-018 “Амфитон”

Часть I

В исходном виде сей опус советской промышленности звучит мощно, но невыразительно. Только на отдельных композициях удаётся поймать стереопанораму и приблизительно локализовать кажущиеся источники звука (КИЗ). С приходом DVD и домашнего кинотеатра захотелось улучшить пространственные параметры системы. Стал смотреть – что думают люди по этому поводу. Предложения на сайте сводятся в основном к замене среднечастотного динамика. Прикинул – дорого и хлопотно. Стал анализировать схему фильтра в части средних и высоких частот. Обнаружил, что на среднечастотник приходит только 20% подводимой энергии. С чего же ему петь-то, если суммарное реактивное сопротивление С1 и L2 (по родной схеме) составляет примерно 33 Ома в диапазоне от 500 до 5000 Гц и держит бедолагу на голодном пайке. Пришлось увеличить ёмкость конденсатора С1 до 40 мкФ, уменьшить индуктивность дросселя L2 до 0,43 мГн и совместить его с L3, чтобы обеспечить среднечастотник энергией на уровне около 50% от подводимой, т.е. в 2,5 раза больше исходного. И он запел! И ещё как запел! Стереопанорама по всей комнате, а не только по оси между колонками, чёткая локализация КИЗ, эффект присутствия, даже какая-то объёмность. Все старые, давно известные композиции зазвучали по новому, настолько тонкой и витиеватой стала музыкальная ткань. Получившаяся схема представлена на рис.1.

Рис. 1. Схема фильтра громкоговорителя 35АС-018. Этап 1

Я постарался использовать все родные элементы исходного фильтра. Дополнительно пришлось докупать конденсатор С1.1 ёмкостью 30 мкФ и устанавливать его на место удалённого L2 (по родной схеме), для чего в шасси кроссовера пришлось сверлить 2 отверстия d3,3 и нарезать резьбу М4. Всё остальное – паяльничком с пинцетиком. По пути увеличил сечение проводов, по которым бегает ток низкочастотного звена, до 1 мм2 и исправил схемную ошибку: оторвал резистор R2 от L3 (по моему – это ошибка копировщицы) и установил его параллельно высокочастотному динамику – там его присутствие логично и оправданно.

И да простят меня гуру от акустики, но я не обнаружил прока в звене Цобеля ни в низкочастотном звене, ни в среднечастотном. Может я заблуждаюсь, но в своих колонках я закоротил резисторы R3, R4 и R1, что на схеме показано пунктиром. Кто верит – пусть оставляет, кто сомневается – пусть проверяет, благо через трубу фазоинвертора можно вывести переключатели и пощёлкать ими.

25.05.2009

Часть II

Когда я написал, что в результате доработки «среднечастотник запел и ещё как запел», то я немного слукавил. Ибо запел он не один, а вместе с высокочастотником, причём синхронно и синфазно, что пока не может обеспечить ни один из известных мне фильтров для трёхполосных акустических систем. А в паре динамики работают в самом чувствительном для человеческого уха диапазоне 3 – 6 кГц, где малейшие искажения терзают слух. Здесь же расположен спектр большинства музыкальных инструментов и обертоны человеческого голоса. Поэтому здесь очень важна синхронность и синфазность работы динамиков, которая обеспечивается автоматически при нагрузке обоих элементов фильтра.

Теперь подумаем и пойдём дальше. На высоких частотах конденсаторы С2 и С5 (Рис.1. в Части I) фактически работают параллельно, но с небольшим фазовым сдвигом, создаваемым С1+С1. 1. Следуя предложенному механизму взаимодействия становится ясно, что конденсатор С2 уже не нужен. Его функции вполне может выполнять С5, так как воздействие С1+С1.1 на высоких частотах ничтожно мало.

Теперь о стыковке с низкочастотным звеном. Чтобы точнее состыковать фильтр низкочастотного звена (120 мкФ х 4 Ом =480 мс) и фильтр СЧ +ВЧ, необходимо сблизить их постоянные времени, для чего пришлось увеличить ёмкость конденсатора С1+С1.1 до 60 мкФ (60 мкФ х 8 Ом =480 мс).

Получившаяся схема показана на рис.2. Она уже значительно отличается от исходной:

Рис. 2. Схема фильтра 35АС-018. Этап 2

Резисторы R3,R4 я предпочитаю закорачивать, но это не обязательно. В процессе обсуждения выяснилось, что многие заменили в своих колонках СЧ и ВЧ динамики советского производства на импортные фирмы Visaton, и на основании этого утверждали, что моя доработка им не подходит. Почему же? Подходит! Специально для такого случая разработаны схемы на Рис.3 и Рис.4.

Рис. 3. Схема фильтра 35АС-018. Этап 2.1

В варианте Рис.3 индуктивность дросселя L3 остаётся без изменений, но частота раздела между СЧ и ВЧ динамиками – около 3,5 кГц, что ведёт к повышению нагрузки на ВЧ динамик.

Рис. 4. Схема фильтра 35АС-018. Этап2.2

В варианте Рис.4 индуктивность дросселя L3 уменьшается до 0,27 мГн путем сматывания 20 витков, а конденсатор С5.1 удаляется. Частота раздела между СЧ и ВЧ динамиками приближается к 5 кГц. Я бы предпочёл такой.

Во всех вариантах схем диапазон воспроизводимых частот СЧ динамика ограничен параметрами фильтра, что нивелирует индивидуальные особенности разных моделей. Разница только в громкости (чувствительности), под которую приходится подстраивать НЧ и ВЧ звенья громкоговорителя. Поэтому я не сторонник без особой нужды менять динамики в колонках.

И профессионалы и любители, занимающиеся усовершенствованием акустических систем, гоняются в основном за линейностью АЧХ, упуская другие параметры. Я же решил погоняться за стереоэффектом, за объёмом, за панорамой, даже в ущерб линейности АЧХ.

Как известно, мысль не стоит на месте. Идея получения диффузного звукового поля во всём диапазоне воспроизводимых частот ищет новые решения. Но об этом в следующий раз.

08.07.2009

Часть III

С момента публикации предыдущих частей прошло уже полгода. Народ активно читал, но ничего не предпринимал. Только в январе один из читателей попробовал переделать одну колонку. Вроде понравилось. Обещал дать полный отзыв после переделки обоих колонок и пропал. Видимо при прослушивании комплекта как открыл рот от удивления, так никак закрыть не может. Ну да бог с ним, пусть радуется. В конце последней статьи я обещал продолжить рассказ о доработках фильтра. После определённого этапа оптимизации можно опубликовать полученное решение. Чтобы понять ход преобразования фильтра перерисуем схему на рис.2 из Части II в виде, представленном на рис.5.

Рис. 5. Схема альтернативного фильтра 35АС-018. Этап 3.1

Это та же самая схема, только с перевёрнутым порядком подключения СЧ +ВЧ звена. При этом все динамики подключаются синфазно. По звучанию колонки с этой схемой ничем не отличаются от исходных, собранных по схеме рис.2.

Анализ полученной схемы показывает, что конденсатор С1+С1.1 в общем-то лишний. Его функции на средних и высоких частотах вполне может выполнять батарея конденсаторов С2-С5. Но вот дроссель L1 будет сильно шунтировать СЧ+ВЧ звено. Так его индуктивность можно увеличить. При этом частота раздела между НЧ и СЧ звеньями снизится, но не выйдет за пределы диапазона СЧ динамика, а диапазон работы НЧ динамика сузится до сабвуферного. Полученная схема представлена на рис.6. Все конденсаторы и резисторы берутся от родного фильтра. Дроссель индуктивностью 0,3 мГн получается из исходного в 0,43 мГн путём смотки с него 16 витков. С дросселем индуктивностью 3 мГн сложнее. Я доматывал основную катушку в 1,2 мГн проводом с освобождённой ранее катушки L2 в 1 мГн до полного заполнения (примерно 60-70 витков), мерил индуктивность и подгонял под 3 мГн. Колонки именно с этим фильтром приводят просто любителей хорошего звука в неописуемый восторг, а технарей к сильнейшему удивлению: этого не может быть! Оказывается может! Можете проверить сами. Я проверил на 6 парах колонок разного типа. Везде эффект потрясающий. Дерзайте, если интересно, если любите слушать хорошую музыку в хорошем качестве!

Рис. 6. Схема альтернативного фильтра 35АС-018. Этап 3.2

15.02.2010

Часть IV

Последний вариант фильтра, предложенный в части III, вызвал заметный интерес среди любителей музыки, умеющих держать в руках паяльник. Но почему-то больше всего им заинтересовались юные радиолюбители, не знающие как и чем померить индуктивность катушек индуктивности, ёмкость конденсаторов, сопротивление резисторов и вообще с трудом читающие электрические схемы (по их собственным признаниям). Ну прямо «детский сад» какой-то. Чтобы уйти от технологических дискуссий о том, как что сделать, как соединить и как померить, я разработал специальный «детсадовский» вариант фильтра, который можно реализовать из деталей исходного фильтра, ничего не дорабатывая, не докупая и не меряя. Для оценки предлагаемой структуры фильтра этого варианта вполне достаточно. После определённого этапа прослушивания и накопления статистики достоинств и недостатков можно постепенно переходить к решению по рис.6 в части III или более оптимальному по собственному усмотрению (если понадобится).

В этой схеме для получения индуктивности почти вдвое большей, чем исходная, но достаточной для развязки с СЧ звеном фильтра, использовано последовательное соединение имеющихся штатных индуктивностей L1+L2=1,2+1,0=2,2 мГн. При этом сами катушки остаются на своих местах, а подсоединить L2 к L1 можно в любом направлении – как удобнее. Делитель R1/R2 изменён в сторону увеличения потока энергии в ВЧ динамик. Практика показала, что такой делитель более оптимален, а совсем отказываться от него нельзя – ВЧ шум заметно возрастает. Структура фильтра не изменилась. Перепаять фильтр – полдела. Надо найти оптимальное решение для собственных ушей в конкретных условиях прослушивания. Как это делается? Примерно так: Берём отвёртку, разбираем колонки, берём паяльник, перепаиваем фильтры в обоих колонках, собираем, подключаем к аппаратуре, ставим любимую музыку без улучшайзеров, тихо балдеем одну, две, три , пять, десять композиций. Постепенно в голове формируется образ разногласий между желаемым и действительным. Эти разногласия распределяются по трём корзинам: НЧ, СЧ, ВЧ.

Анализируем полученную информацию:

Если выперают басы, то надо увеличивать ёмкость батареи конденсаторов С2-С5 на 10; 20; 30 мкФ в зависимости от уровня выпячивания низов, или увеличить индуктивность L1+L2, чем мы и занимались в части III.

Если выпирает середина, то надо увеличивать ёмкость конденсатора С1 на 0,5; 1,0; 1,5; 2,0 мкФ в зависимости от уровня назойливости средних частот.

Если звенит в ушах от высоких частот, то надо сматывать с катушки L3 постепенно 4; 8; 12; 16 витков в зависимости от уровня дискомфорта.

Чтобы не мучиться со сборкой-разборкой колонок, рекомендую вывести наружу через фазоинвертор провода параллельно батарее С2-С5 и параллельно С1. Катушку L3 придётся выносить целиком на удлинительных проводах. Когда поиск оптимального решения закончится, все эти хвосты надо будет убрать.

Итак смотрим на схему на рис.7, сравниваем с исходной, чешем затылок:

Рис. 7. Альтернативный фильтр 35АС-018 начального уровня

11.06.2010

Часть V и последняя

Последняя схема фильтра (рис.6 в Части III моих статей) всё же произвела некоторое впечатление на сообщество любителей хорошего звука. Кто поверил и доработал свои колонки, те наслаждаются новым качеством звука, недостижимым в исходной структуре фильтра. Кто не поверил – остались пока при своих заблуждениях. У них всё ещё впереди. Всё это время мои колонки постоянно тестировались новыми ушами, новыми композициями, сравнивались с другими решениями. Волей случая пришлось столкнуться с активными мониторами, в которых разделение по полосам производится на уровне предварительного усилителя, а динамики подключаются на выходы УМ безо всяких промежуточных фильтрующих элементов. В результате сравнения стало понятно, что всякий резистор последовательно с СЧ или ВЧ динамиком влияет на звук в худшую сторону, и от него желательно избавляться.

Стал думать. Резистивный делитель на ВЧ динамике в упомянутой выше схеме подгоняет чувствительность этого звена под СЧ динамик с сохранением общего сопротивления нагрузки. Но при данном наборе сопротивлений динамиков (4, 8, 16 Ом) нет необходимости упираться в номинальное значение сопротивления динамика, а достаточно просто не снижать сопротивление нагрузки ВЧ и СЧ звена ниже 4 Ом. Другими словами в данной структуре фильтра можно регулировать чувствительность СЧ и ВЧ звена в определённых пределах с помощью подключения параллельно динамикам балластных резисторов, отбирающих часть энергии на себя. При этом последовательно динамикам никаких резисторов, что соответствует наибольшему их демпфированию в данных условиях включения. Полученная схема представлена на рис.8:

Схема альтернативного фильтра 35АС-018. Этап 6

Здесь R1 управляет отдачей СЧ звена, а R2 – отдачей ВЧ звена. Колонки с этой схемой показали самые лучшие качественные параметры из всех представленных в предыдущих моих статьях о доработках фильтра. Всё, дальше некуда. Можно подводить итоги.

Что я получил в результате всех этапов разработки своего фильтра “Nivaga”?

1. Во-первых: Диффузность создаваемого звукового поля позволяет находясь рядом с одной колонкой слышать другую, а находясь посередине между колонками без напряжения представлять всю звуковую панораму. В исходном виде (до всех доработок) этих эффектов не было.
2. Во-вторых: Легко и свободно идёт классика. От фортепиано до большого симфонического оркестра, от пианиссимо до фортиссимо. Голос просто осязаем. Слышно всё, включая ошибки. Эмоциональное воздействие колоссальное. В исходном виде (до всех доработок) слушать классику на этих колонках было сплошным насилием над слухом.
3. В-третьих: Пришлось пересмотреть свои взгляды на тонкомпенсацию. Это был шок. Десятки лет во всех встречавшихся системах упорно не хватало баса и его приходилось добавлять с помощью довольно глубокой тонкомпенсации. И вдруг не надо добавлять! Я вынужден был передвинуть частоту начала НЧ коррекции с 200 до 100 Гц, а на современных блюзовых композициях вообще от неё отказываться. Рушится стереотип. Мозги кипят. Ищут новую точку опоры.

В общем, только через 50 лет после разработки стандартов и запуска в жизнь стереофонической звукозаписи удалось реализовать голубую мечту её создателей – перенести атмосферу концертного зала или студии звукозаписи в место прослушивания. Что же раньше то мешало? Наверное заблуждения, особенно коллективные.

Например: Как в самом начале создания 3-полосных акустических систем было предложено использовать три независимых фильтра (НЧ, ВЧ и полосовой), так до сих пор эта структура и остаётся неизменной при их производстве, несмотря на многочисленные исследования отклонений фазовых характеристик и их влияния на качество звука. И все 50 лет идёт поиск компромиссов между АЧХ и ФЧХ в рамках однажды заданной неоптимальной структуры. Или ещё, в те же незапамятные времена кто-то написал, что предпочтительней использовать фильтры 2-го порядка, а то и выше. И до сих пор этот тезис периодически всплывает, хотя давно показано, что они сильно искажают импульсную передаточную характеристику акустической системы. Но самое коварное заблуждение затаилось в применении формул расчёта фильтра, которые выводились из условия одновременной нагрузки обоих плеч LC-фильтра, а применяются для схем с нагрузкой одного из плеч, что не корректно и приводит к искажённым результатам. И это не считая мелких брызг про специальные кабели, суперконденсаторы, хитро намотанные катушки индуктивности, золочёные разъёмы и т.п., которые все вместе может и дают 0,1% прироста качества, но их роль всячески раздувается. Преодоление этих заблуждений – процесс тяжёлый, длительный, драматический, потому и затянулся.

Сей трактат составлен 28.10.2011

Автор: Николай Васильевич ник: Nivaga

Заключение

На одной из выставок «Русский Hi-End» я разговорился с Александром Сырицо, патриархом звукоусилительной техники. Его статьи ещё в журнале «Радио» Советского времени вызывали много размышлений и дискуссий. Так вот, он рассказал о своих исследованиях по оптимизации условий работы СЧ и ВЧ динамиков. Я запомнил его выводы: оптимальный режим для динамических СЧ и ВЧ головок – по току, а вот для ленточных ВЧ излучателей лучше по напряжению. Его аргументация показалась мне убедительной, и возразить было нечего. Позже я проверил на своей системе приведённые доводы и убедился в их справедливости. Этот разговор помог мне посмотреть на фильтр для любимых 35АС-018М, который я тут упорно предлагал и совершенствовал, с необычного ракурса.

Я долго размышлял над феноменом яркого и чистого звучания СЧ динамика после доработки фильтра по предлагаемой в предыдущих своих статьях структуре. В какой-то момент до меня дошло, что вероятно это может быть из-за отсутствия в этой структуре специального фильтра для СЧ динамика, в отличие от всех серийно выпускаемых трёхполосных акустических систем. Когда я начал говорить об этом на последней выставке «Русский Hi-End», на меня смотрели как на идиота, несущего ахинею. Предлагаю посмотреть на эту ахинею поближе.

Возьмём с одной стороны типовой фильтр 2 порядка (L1C1) для НЧ динамика, который выделяет сигналы ниже 400 Гц (±100 Гц) как полезные, а те, что выше, отбрасывает. Возьмём с другой стороны типовой фильтр 2 порядка (L2C2) для ВЧ динамика, который выделяет сигналы выше 6 кГц (±1 кГц) как полезные, а те, что ниже, отбрасывает. Как видим, спектр «отбросов» обоих фильтров совпадает со спектром работы СЧ динамика, и если ими запитать этот СЧ динамик, то дополнительный фильтр для него не понадобится. Как это сделать? В рамках типовой структурной схемы, состоящей из 3-х параллельно работающих независимых НЧ, СЧ и ВЧ фильтров с опорой на общий провод, это не получается. Но если один из фильтров подключить «вверх ногами», т.е. с опорой на сигнальный провод, тогда появляется разность напряжений нужной величины и спектра для работы СЧ динамика. Получившаяся структурная схема изображена на следующем рисунке:

Рис. 6.1. Структурная схема альтернативного фильтра 35АС-018

В чистом виде эта схема не готова к эксплуатации. Здесь отсутствуют элементы выравнивания звукового давления всех составляющих. Я их убрал для наглядности. На рисунке хорошо видно, что на низкой частоте СЧ динамик закорочен низким сопротивлением L1, на высокой частоте он закорочен малым сопротивлением С2, на средней частоте СЧ динамик подключён к линии через L2 и С1, суммарное сопротивление которых не больше половины сопротивления СЧ динамика. То есть все условия для нормальной работы СЧ динамика соблюдаются. А поскольку последовательно ему всегда подключено какое-то комплексное сопротивление, то рекомендации Александра Сырицо о режиме по току автоматически выполняются. И ещё немного теории. В курсе электротехники при рассмотрении LC контура указывается, что его вырождение в фильтр происходит при нагрузке обоих реактивных элементов на сопротивление, равное характеристическому. Из этого условия вытекают все формулы расчётов акустических фильтров, которыми мы все пользуемся. Но на практике обычно нагружается один из элементов (L или С), а другой остаётся без нагрузки, что приводит к отклонениям от задуманных параметров. Моя попытка нагрузить эти элементы балластными резисторами (смотрите мои предыдущие статьи) провалилась, так как вылезли подводные камни в виде снижения общего сопротивления системы. А вот в описываемой здесь структуре сопротивление СЧ динамика является такой недостающей нагрузкой как для L1 в контуре L1C1, так и для С2 в контуре L2C2, что выравнивает фазовые и переходные характеристики обоих фильтров.

Перейдём к практике. Поскольку низкочастотный спектр является самым энергонасыщенным, то НЧ динамик должен работать на всю свою мощь безо всяких ограничителей. А вот СЧ и ВЧ динамики должны под него подлаживаться для выравнивания АЧХ всей системы. Для этого используются обычные резистивные делители. Моя попытка регулировать отдачу СЧ и ВЧ динамиков простым шунтированием не выдержала испытания опытом, и я вынужден от неё отказаться. Делитель эффективнее, и звук лучше. Таким образом, получилась практическая схема, изображённая на следующем рисунке:

Практическая схема альтернативного фильтра 35АС-018

Вот та же схема (рис. 6.2) только изменён внешний вид:

Схема мне представляется достаточно универсальной. Вместо делителей R1/R2, R4/R3 вполне можно поставить переключатели с наборами делителей, и получится схема для 35 АС-212 (S-90) или аналогов. А если поставить переменные резисторы с подпоркой, то получится схема для S-90B,D,F, а также для 75 АС-065 и им подобных. Правда, для этих наборов динамиков придётся перестроить ещё и фильтры L1C1 и L2C2.

Схема фильтра отличается от предыдущих моих вариантов только подключением С2 к общему проводу: через С1 или непосредственно. На звук это влиять не должно, так как емкостное сопротивление С1 на ВЧ очень мало и оказать влияние на С2 уже не может. Хотя… у некоторых товарищей и провода поют.

Результат доработки довольно точно оценил мой приятель музыкант: колонки звучат как наушники. А наушники – это широкополосники, в которых фазовые искажения просто не могут появляться. Значит и в доработанных АС фазовые искажения очень малы, а синхронность работы всех трёх динамиков высока. Результат – объём и детальность. Можете проверить.

Автор: Николай Васильевич (Nivaga) 24.06.15

35ac-018.ucoz.ru

Среднечастотные динамики 15гд-11а. Советская винтажная акустика, элементы музыкальной колонки, Фотография, картинки, изображения и сток-фотография без роялти. Рис. ESY-055304037

Купите это изображение по цене от

10 €

Всего за 0,27 € при максимальном разрешении с easySUBSCRIPTION

См. наши планы подписки

Лицензия Royalty Free

4 ваши потребности 3

Выберите разрешение, которое лучше всего подходит

С 1 МБ А8 724 х 483 пикселей 25,5 х 17 см 72 €10,00 0}»> М 6 МБ А6 1774 х 1182 пикселей 15 х 10 см 300 €20,00

Эти цены действительны для покупок, сделанных в Интернете

Купить сейчас

Добавить в корзину

ДОСТАВКА: Изображение сжато как JPG

Код изображения: ESY-055304037 Фотограф: Коллекция: Пантера Медиа Пользовательская лицензия: Низкий бюджет без лицензионных отчислений Наличие высокого разрешения: до М 6 МБ А6 (1774 х 1182 пикселей — 15 х 10 см — 300 точек на дюйм)

Специальная коллекция: Маленький бюджет

Доступно для всех разрешенных видов использования в соответствии с нашими Условиями лицензирования бесплатного визуального контента.
