Какие основные отличия между амперметром и вольтметром. Как правильно подключать эти приборы в электрическую цепь. Для чего используются амперметры и вольтметры в электротехнике.
Принцип действия и назначение амперметра и вольтметра
Амперметр и вольтметр — это два важнейших измерительных прибора, используемых в электротехнике. Хотя оба они применяются для измерений в электрических цепях, их функции и способы подключения существенно различаются.
Амперметр предназначен для измерения силы тока в амперах. Его включают последовательно в ту ветвь цепи, где необходимо измерить ток. Вольтметр же измеряет напряжение (разность потенциалов) между двумя точками цепи в вольтах. Его подключают параллельно к тому участку, где требуется измерить напряжение.
Как работает амперметр?
Принцип действия амперметра основан на взаимодействии магнитного поля постоянного магнита и магнитного поля, создаваемого измеряемым током. Чем больше сила тока, тем сильнее отклоняется стрелка прибора. Шкала амперметра проградуирована в амперах.
Принцип работы вольтметра
Вольтметр также имеет магнитоэлектрическую систему, но его катушка подключена через добавочное сопротивление. Это позволяет измерять падение напряжения на участке цепи. Шкала вольтметра отградуирована в вольтах.
Основные различия между амперметром и вольтметром
Рассмотрим ключевые отличия этих измерительных приборов:
- Амперметр измеряет силу тока, вольтметр — напряжение
- Амперметр включается в цепь последовательно, вольтметр — параллельно
- Амперметр имеет малое внутреннее сопротивление, вольтметр — большое
- Шкала амперметра градуируется в амперах, вольтметра — в вольтах
- Амперметр нельзя подключать параллельно участку цепи, вольтметр нельзя включать последовательно
Правила подключения амперметра и вольтметра
Чтобы корректно использовать эти измерительные приборы, необходимо соблюдать определенные правила их подключения к электрической цепи.
Как правильно подключить амперметр?
Амперметр всегда включают последовательно в ту ветвь цепи, где нужно измерить ток. Для этого размыкают цепь и вставляют амперметр между разомкнутыми контактами. Важно соблюдать полярность подключения — клемму «+» прибора соединяют с положительным полюсом источника тока.
Особенности подключения вольтметра
Вольтметр подключают параллельно тому участку цепи, на котором требуется измерить напряжение. Его положительную клемму соединяют с точкой цепи, имеющей более высокий потенциал. Подключение производится без разрыва цепи.
Области применения амперметров и вольтметров
Эти измерительные приборы широко используются как в бытовой электротехнике, так и в промышленности.
Где применяются амперметры?
- Контроль потребляемого тока электроприборами
- Измерение токов в силовых цепях
- Проверка исправности электрооборудования
- Настройка и ремонт электронных устройств
- Лабораторные исследования электрических цепей
Основные сферы использования вольтметров
- Проверка напряжения в электросети
- Контроль заряда аккумуляторов
- Измерение выходного напряжения источников питания
- Диагностика неисправностей электроприборов
- Настройка электронных схем
Виды амперметров и вольтметров
Существует несколько разновидностей этих измерительных приборов, различающихся по принципу действия и конструкции.
Классификация амперметров
- Магнитоэлектрические — наиболее точные, для постоянного тока
- Электромагнитные — для постоянного и переменного тока
- Электродинамические — для измерения в цепях высокой частоты
- Цифровые — современные приборы с электронной схемой
Разновидности вольтметров
- Магнитоэлектрические — аналоговые приборы для постоянного тока
- Электромагнитные — для измерения переменного напряжения
- Электростатические — высоковольтные измерения
- Цифровые — наиболее универсальные и точные
Как выбрать амперметр или вольтметр?
При выборе измерительного прибора следует учитывать несколько важных факторов:
На что обратить внимание при выборе амперметра?
- Диапазон измеряемых токов
- Класс точности прибора
- Тип измеряемого тока (постоянный/переменный)
- Максимальное допустимое напряжение
- Габариты и способ монтажа
Ключевые параметры при выборе вольтметра
- Диапазон измеряемых напряжений
- Входное сопротивление прибора
- Класс точности
- Частотный диапазон (для переменного тока)
- Наличие дополнительных функций
Меры безопасности при работе с амперметрами и вольтметрами
Чтобы обеспечить безопасность и сохранность приборов, необходимо соблюдать определенные правила:
Техника безопасности при измерениях амперметром
- Не превышать максимально допустимый ток
- Правильно выбирать диапазон измерений
- Не подключать амперметр параллельно участку цепи
- Соблюдать полярность при измерении постоянного тока
- Не размыкать цепь при протекании тока
Меры предосторожности при работе с вольтметром
- Не превышать предельное напряжение прибора
- Правильно выбирать диапазон измерений
- Не включать вольтметр последовательно в цепь
- Соблюдать полярность подключения
- Использовать приборы с соответствующей изоляцией
Вольтметр-амперметр встраиваемый. 10А, Встраиваемый модуль вольтметра и амперметра. Встроенный шунт! Не требуется внешний шунт.
- Главная
- Каталог
- Измерительные приборы
- Измерительные головки
- Цифровые измерительные головки
*Изображения служат только для ознакомления. См. DataSheet продукта
цвет дисплея вольтметра — синий, амперметра — зелёный
Встраиваемый модуль вольтметра и амперметра. Встроенный шунт! Не требуется внешний шунт.
Код товара: 473262
Дата обновления: 19.07.2022 09:15
- Цена и наличие
- Сроки доставки
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
— Страна —РоссияБеларусь
— Регион —
— Населенный пункт —
Доставка Вольтметр-амперметр встраиваемый. 10А, Встраиваемый модуль вольтметра и амперметра. Встроенный шунт! Не требуется внешний шунт. в Екатеринбург
Рассчитать доставку в Екатеринбург
Технические параметры
Тип упаковки
Штучный товар
Нормоупаковка
1 шт
- Вес брутто
40 г.
Описание Вольтметр-амперметр встраиваемый. 10А
Встраиваемый модуль вольтметра и амперметра. Встроенный шунт! Не требуется внешний шунт.
Хотите получить образцы?
Заказать образец
← 0-100V 0-10A BLUE DP-6 10-2000A AC →
Вольтметр амперметр киев цена резист rezist
- Измерительные приборы
- Вольтметр амперметр
Сравнение товаров (0)
Сортировка:
По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Код Товара (А — Я)Код Товара (Я — А)
Показать:
25305075100
Вольтметр амперметр DC 0-100В 10А
Новая версия популярного измерителя HMD-IV100-10A, благодаря использованию 14-битного аналого-цифров.
.
110.00грн.
Панельный Вольтметр AC 12-500В 29мм
Тип амперметра: цифровой, встраиваемый Форма: квадратный 29х29 мм. Диаметр монтажного отверстия: 2..
78.00грн.
Вольтметр AC 30-500V
Диапазон измерения: AC30-500V точность: 1% мин разрешение: 1 В входное сопротивление: > 1M&O..
102.00грн.
Панельный Амперметр 0-100A 29мм
Тип амперметра: цифровой, встраиваемый Форма: квадратный 29х29 мм. Диаметр монтажного отверстия: 2..
138.00грн.
Вольтметр AC 130- 500 В/50A
Диапазон измерения :AC130- 500 В/50A
рабочая температура:-10-+ 50℃
рабочая влажность: 10-80%.
.
312.00грн.
Встраиваемый вольтметр 4 -30 В
Диапазон: DC от 4 до 30 В. Точность измерения: 1% (+ / — 1 разряд) Дисплей: Три цифр..
72.00грн.
Ваттметр цифровой 16 A
Счётчик-анализатор расхода электроэнергии, многофункциональный прибор для измерения напряжения, тока..
522.00грн.
Ваттметр 16 A
Счётчик-анализатор расхода электроэнергии, многофункциональный прибор для измерения напряжения, тока..
540.00грн.
Ваттметр Atorch AT3010, AC 50-320В, 100А
Ваттметр Atorch AT3010: напряжение, сила тока, мощность, емкость аккумулятора, сопротивление, темпер.
.
576.00грн.
Ваттметр Atorch AT3010, AC 50-320В, 100А, Bluetooth
Ваттметр Atorch AT3010: напряжение, сила тока, мощность, емкость аккумулятора, сопротивление, темпер..
612.00грн.
Ваттметр P06S 110-250В, 100А
Ватметр P06S используется для измерения мощности подключенной активной нагрузки. Одновременное от..
588.00грн.
Ваттметр P06S 110-250В, 20А
Ватметр P06S используется для измерения мощности подключенной активной нагрузки. Одновременное от..
552.00грн.
Ваттметр PZEM-061 80-260В, 100А
Ваттметр PZEM-061 используется для измерения мощности подключенной активной нагрузки.
Одновременн..
570.00грн.
Ваттметр Atorch DT3010, DC-300В, 100А, Bluetooth
Ваттметр Atorch DT3010: напряжение, сила тока, мощность, емкость аккумулятора, сопротивление, темпер..
924.00грн.
Ваттметр PZEM-031 DC 6.5-100В, 20А
Ваттметр PZEM-031 позволяет анализировать потребление электроэнергии нагрузкой, следить в реальном в..
672.00грн.
Ваттметр постоянного тока 60В./100А.
Это устройство включается между источником питания и нагрузкой и показывает напряжение, ток, мощност..
516.00грн.
Ваттметр постоянного тока 60В./130А.
Это устройство включается между источником питания и нагрузкой и показывает напряжение, ток, мощност.
.
396.00грн.
Ваттметр постоянного тока 60В./150А.
Это устройство включается между источником питания и нагрузкой и показывает напряжение, ток, мощност..
516.00грн.
DC-DC Понижающий модуль питания 5A
Понижающий преобразователь напряжения с регулировкой выходного напряжения и индикацией вы..
660.00грн.
Показано с 1 по 30 из 34 (всего 2 страниц)
Разница между амперметром и вольтметром
Амперметр и вольтметр оба устройства используются в электрической цепи для измерения различных аспектов электричества. Среди них амперметр измеряет силу тока, а вольтметр помогает рассчитать напряжение или разность потенциалов между двумя точками в электрической цепи.
Что такое амперметр и вольтметр?
Амперметр – Это прибор, который используется для измерения силы тока в электрической цепи. Он получил свое название от Ампера, который является единицей электрического тока.
Области применения амперметра:
Это легкодоступное устройство помогает достаточно точно определить силу тока.
Может использоваться как в бытовых, так и в промышленных целях.
Широко используется производственными и контрольно-измерительными компаниями.
Может использоваться с термопарой для измерения температуры.
Может использоваться для проверки неисправных цепей в офисах и домах.

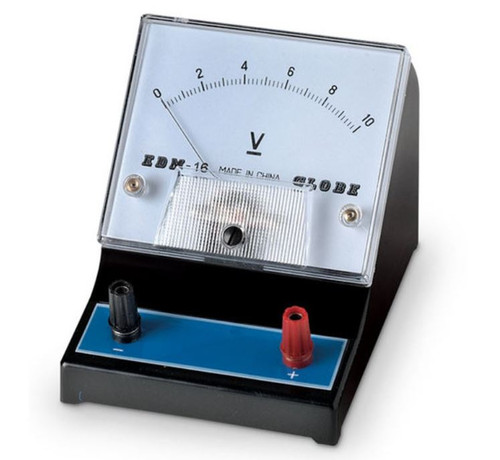

Вольтметр. Этот прибор измеряет напряжение между двумя точками в электрической цепи. Он присутствует как в цифровой, так и в аналоговой формах.
Применение вольтметра
Вольтметр используется для ряда целей, хотя он не так точен, как амперметр.
Он измеряет напряжение в цепи, а также используется как дома, так и на больших предприятиях.
Он оказывается весьма полезным при отладке тем самым подтверждая наличие оптимального значения требуемого напряжения.
Его можно использовать с электронно-лучевыми трубками для обеспечения точности результатов и измерений.
Он также используется в лабораториях молодыми студентами и учеными для проведения экспериментов и испытаний.
В чем разница между амперметром и вольтметром?
Существует два способа измерения электричества.
. По току.
. По напряжению. Существенная разница между этими двумя устройствами заключается в их использовании. Далее посмотрите на таблицу ниже, чтобы понять разницу между амперметром и вольтметром.
Ammeter
Вольтметр
Использование
Использование
Использование
.
С помощью этого устройства измеряется напряжение или потенциал между двумя точками электрической цепи.
Соединение
Элемент электрической цепи соединен последовательно с амперметром.
Элемент электрической цепи соединен параллельно с вольтметром.
По сопротивлению
Сопротивление амперметра мало, поэтому он не влияет на протекание тока в цепи.
Поскольку он используется для измерения разности потенциалов между двумя точками, вольтметры имеют высокое сопротивление.
Точность амперметра и вольтметра
Точно измеряет ток.
Он менее точен при измерении
Идеальный случай
Идеальный амперметр должен иметь нулевое сопротивление, хотя это практически невозможно.
В идеальном вольтметре ток равен нулю, а сопротивление бесконечно. Идеальные сопротивления вольтметра и амперметра равны бесконечности и нулю соответственно.
Обозначение
«А» обозначает амперметр.
«В» используется для обозначения вольтметра.
Упомянутые выше несколько существенных различий между амперметром и вольтметром. Оба инструмента представлены в аналоговой и цифровой формах. Аналоговые счетчики имеют стрелку, которая отображает измерение, тогда как цифровые устройства отображают значение тока или напряжения на экране.
Гальванометр
Мы говорили об амперметрах и вольтметрах, а теперь давайте посмотрим, что такое гальванометр. Это устройство, используемое для обнаружения тока в цепи. Чувствительность по току — это термин, используемый для обозначения силы тока, вызывающей полное отклонение стрелки гальванометра. Таким образом, это максимальный ток, который способен измерить прибор. Гальванометр может даже функционировать как амперметр или вольтметр после внесения некоторых необходимых изменений.
Потенциометр
Когда мы пытаемся измерить ЭДС батареи, мы обычно подключаем батарею напрямую к стандартному вольтметру, как это делается в лабораториях.
Однако это означает, что фактическая величина, измеряемая вольтметром, представляет собой напряжение на клеммах V. Напряжение связано с ЭДС батареи уравнением V=ЭДС-Ir, где буква i используется для обозначения тока, протекающего в цепи. цепи, а r — внутреннее сопротивление батареи.Потенциометр — это прибор для измерения нуля, который также используется для измерения напряжения, но немного другим способом. Источник напряжения подключен к резистору в цепи, и через него проходит постоянный ток. Наблюдается устойчивое падение потенциала вместе с присутствующим проводом. Следовательно, за счет контакта по проводу получается переменный потенциал.
Вопросы с несколькими вариантами ответов
1. Ток измеряется с помощью _______ путем подключения его в _______ к электрической цепи.
Вольтметр, серия
Вольтметр, параллель
Ammeter, серия
AMMETER, параллель
Верно
Неверно
Мощность
Бесконечный
Короткий
Открытый
Open
Short
Infinite
Power
ANSERER: C
.Ответ: a
3. Идеальный вольтметр можно рассматривать как _________ цепь.
Ответ: d
4. Идеальный амперметр можно рассматривать как __________ цепь.
ANS: B
Moving Coist
Конструкция вольтметра, амперметра или омметра начинается с токочувствительного элемента.
Хотя большинство современных счетчиков имеют твердотельные цифровые показания, физику легче продемонстрировать с помощью детектора тока с подвижной катушкой, называемого гальванометром. Поскольку модификации датчика тока компактны, целесообразно иметь все три функции в одном приборе с несколькими диапазонами чувствительности. Схематически «мультиметр» с одним диапазоном может быть спроектирован так, как показано на рисунке.Вольтметр Амперметр Омметр Измерение сопротивления вольтметром/амперметром Индекс Цепи постоянного тока
Гиперфизика***** Электричество и магнетизм R Ступица 1
1
Вернуться Вольтметр измеряет изменение напряжения между двумя точками электрической цепи и поэтому должен быть подключен параллельно той части цепи, на которой производится измерение. Напротив, амперметр должен быть подключен последовательно. По аналогии с водяным контуром вольтметр подобен измерителю, предназначенному для измерения перепада давления. Необходимо, чтобы вольтметр имел очень высокое сопротивление, чтобы не оказывать заметного влияния на ток или напряжение, связанные с измеряемой цепью. Современные твердотельные счетчики имеют цифровые показания, но принципы работы можно лучше оценить, изучив старые счетчики с подвижной катушкой, основанные на гальванометрических датчиках.Детали конструкции вольтметра Индекс Цепи постоянного тока
Гиперфизика***** Электричество и магнетизм R Ступица 1
1
Вернуться Амперметр — это прибор для измерения электрического тока в амперах в ветви электрической цепи.
Он должен быть включен последовательно с измеряемой ветвью и должен иметь очень низкое сопротивление, чтобы избежать значительного изменения измеряемого тока. Напротив, вольтметр должен быть подключен параллельно. Аналогия с встроенным расходомером в водяном контуре может помочь понять, почему амперметр должен иметь низкое сопротивление и почему параллельное подключение амперметра может повредить счетчик. Современные твердотельные счетчики имеют цифровые показания, но принципы работы можно лучше оценить, изучив старые счетчики с подвижной катушкой, основанные на гальванометрических датчиках.Подробная информация о конструкции амперметра Индекс Цепи постоянного тока
Гиперфизика***** Электричество и магнетизм R Ступица 1
1
Вернуться Стандартным способом измерения сопротивления в омах является подача постоянного напряжения на сопротивление и измерение тока через него.
Этот ток, конечно, обратно пропорционален сопротивлению в соответствии с законом Ома, так что у вас есть нелинейная шкала. Ток, регистрируемый токочувствительным элементом, пропорционален 1/R, так что большой ток подразумевает малое сопротивление. Современные твердотельные счетчики имеют цифровые показания, но принципы работы можно лучше оценить, изучив старые счетчики с подвижной катушкой, основанные на гальванометрических датчиках.Измерение сопротивления вольтметром/амперметром Индекс Цепи постоянного тока
Гиперфизика***** Электричество и магнетизм R Ступица 1
1
Вернуться
Однако это означает, что фактическая величина, измеряемая вольтметром, представляет собой напряжение на клеммах V. Напряжение связано с ЭДС батареи уравнением V=ЭДС-Ir, где буква i используется для обозначения тока, протекающего в цепи. цепи, а r — внутреннее сопротивление батареи.
Хотя большинство современных счетчиков имеют твердотельные цифровые показания, физику легче продемонстрировать с помощью детектора тока с подвижной катушкой, называемого гальванометром. Поскольку модификации датчика тока компактны, целесообразно иметь все три функции в одном приборе с несколькими диапазонами чувствительности. Схематически «мультиметр» с одним диапазоном может быть спроектирован так, как показано на рисунке.
Напротив, амперметр должен быть подключен последовательно. По аналогии с водяным контуром вольтметр подобен измерителю, предназначенному для измерения перепада давления. Необходимо, чтобы вольтметр имел очень высокое сопротивление, чтобы не оказывать заметного влияния на ток или напряжение, связанные с измеряемой цепью. Современные твердотельные счетчики имеют цифровые показания, но принципы работы можно лучше оценить, изучив старые счетчики с подвижной катушкой, основанные на гальванометрических датчиках.
Он должен быть включен последовательно с измеряемой ветвью и должен иметь очень низкое сопротивление, чтобы избежать значительного изменения измеряемого тока. Напротив, вольтметр должен быть подключен параллельно. Аналогия с встроенным расходомером в водяном контуре может помочь понять, почему амперметр должен иметь низкое сопротивление и почему параллельное подключение амперметра может повредить счетчик. Современные твердотельные счетчики имеют цифровые показания, но принципы работы можно лучше оценить, изучив старые счетчики с подвижной катушкой, основанные на гальванометрических датчиках.
Этот ток, конечно, обратно пропорционален сопротивлению в соответствии с законом Ома, так что у вас есть нелинейная шкала. Ток, регистрируемый токочувствительным элементом, пропорционален 1/R, так что большой ток подразумевает малое сопротивление. Современные твердотельные счетчики имеют цифровые показания, но принципы работы можно лучше оценить, изучив старые счетчики с подвижной катушкой, основанные на гальванометрических датчиках.
