Что такое токовые клещи. Как работают токоизмерительные клещи. Какие бывают виды токовых клещей. Для чего используются токоизмерительные клещи. Как выбрать токовые клещи.
Принцип работы токоизмерительных клещей
Токоизмерительные клещи — это специальный прибор для измерения силы тока без разрыва электрической цепи. Их принцип работы основан на явлении электромагнитной индукции:
- Электрический ток в проводнике создает вокруг себя магнитное поле
- Магнитопровод клещей охватывает проводник с током
- В обмотке клещей индуцируется ток, пропорциональный измеряемому
- Индуцированный ток преобразуется в показания прибора
Таким образом, токовые клещи позволяют измерять ток бесконтактным способом, не разрывая цепь. Это их главное преимущество перед обычными амперметрами.
Виды токоизмерительных клещей
По виду измерений выделяют следующие основные типы токовых клещей:
- Амперметры — измеряют только силу тока
- Мультиметры — измеряют ток, напряжение, сопротивление
- Ваттметры — измеряют активную мощность
- Фазометры — определяют угол сдвига фаз
- Мегаомметры — измеряют сопротивление изоляции
Современные цифровые токовые клещи часто совмещают несколько функций измерения в одном приборе.
Конструкция и состав токовых клещей
Основные элементы конструкции токоизмерительных клещей:
- Разъемный магнитопровод в форме клещей
- Измерительная обмотка на магнитопроводе
- Измерительный прибор (стрелочный или цифровой)
- Рукоятки с изоляцией
- Переключатель режимов и пределов измерения
- Дисплей (для цифровых моделей)
Магнитопровод изготавливают из магнитомягких материалов для снижения потерь. Обмотка может содержать до нескольких тысяч витков тонкого провода.
Применение токоизмерительных клещей
Токовые клещи широко применяются в следующих областях:
- Монтаж и обслуживание электрооборудования
- Диагностика неисправностей электросетей
- Проверка систем электроснабжения
- Энергоаудит промышленных предприятий
- Лабораторные исследования и измерения
Они позволяют быстро и безопасно измерять ток без отключения нагрузки. Это особенно ценно при работе с силовыми кабелями и шинами.
Преимущества токоизмерительных клещей
Токовые клещи имеют ряд важных преимуществ перед обычными амперметрами:
- Измерение тока без разрыва цепи
- Безопасность при работе в высоковольтных цепях
- Возможность измерения больших токов (до тысяч ампер)
- Простота и удобство использования
- Компактность и мобильность
- Многофункциональность современных моделей
Эти преимущества делают токовые клещи незаменимым инструментом для электриков и энергетиков.
Как выбрать токоизмерительные клещи
При выборе токовых клещей следует обратить внимание на следующие характеристики:
- Диапазон измеряемых токов
- Точность измерений
- Функциональность (измерение напряжения, сопротивления и т.д.)
- Максимальный диаметр обхвата
- Категория электробезопасности
- Наличие дополнительных функций (подсветка, фиксация показаний)
- Качество и надежность конструкции
Выбор конкретной модели зависит от специфики решаемых задач и условий эксплуатации.
Правила безопасной работы с токовыми клещами
При использовании токоизмерительных клещей необходимо соблюдать следующие меры безопасности:
- Работать в диэлектрических перчатках
- Использовать инструмент с соответствующей категорией безопасности
- Не превышать максимально допустимые значения тока и напряжения
- Соблюдать правильное положение рук при измерениях
- Проверять целостность изоляции прибора
- Не работать во взрывоопасных средах
Строгое соблюдение правил техники безопасности — обязательное условие при работе с токовыми клещами.
Измерение постоянного тока токовыми клещами
Измерение постоянного тока токовыми клещами имеет свои особенности:
- Требуются специальные модели клещей для постоянного тока
- Используется эффект Холла вместо электромагнитной индукции
- Необходима периодическая калибровка нуля
- Точность обычно ниже, чем при измерении переменного тока
При выборе клещей для измерения постоянного тока нужно обращать внимание на наличие этой функции в характеристиках прибора.
Дополнительные функции современных токовых клещей
Современные цифровые токоизмерительные клещи часто оснащаются дополнительными возможностями:
- Измерение пусковых токов двигателей
- Регистрация минимальных/максимальных значений
- Измерение частоты сети
- Беспроводная передача данных
- Возможность подключения к компьютеру
Эти функции расширяют сферу применения прибора и повышают удобство его использования.
Калибровка и поверка токоизмерительных клещей
Для обеспечения точности измерений токовые клещи нуждаются в периодической калибровке и поверке:
- Калибровку проводят для настройки показаний прибора
- Поверка подтверждает соответствие заявленным метрологическим характеристикам
- Периодичность поверки обычно составляет 1-2 года
- Поверку должны выполнять аккредитованные лаборатории
Регулярная поверка токовых клещей — залог достоверности результатов измерений.
Токовые клещи и их применение
Назначение токоизмерительных клещей
Токоизмерительные клещи — специальный прибор, позволяющий измерять ток без разрыва электрической цепи.
Токоизмерительные клещи (или просто токовые клещи) оптимально подходят для измерения силы тока на плотно уложенных силовых кабелях или проводах малого диаметра. Уникальный механизм захвата позволяет вам легко и безопасно захватить практически любой кабель по отдельности.
Большую популярность получили токоизмерительные клещи, которые являются клещевыми амперметрами для измерения переменного тока. Они предназначены для оперативного замера тока в проводе без вывода из работы и без разрыва цепи. Электроизмерительные клещи используются в электроустановках до 10000 вольт.
Токоизмерительные клещи являются незаменимым в профессиональной и бытовой работе прибором, который позволит измерить электрический ток без необходимости вносить разрыв в электрическую цепь и нарушать ее работу.
Виды токовых клещей
По виду измерений токовые клещи разделяют на следующие виды:
- Фазометры.
- Ваттметры.
- Ампервольтметры.
- Амперметры.
- Мегаомметры.
Принцип работы токоизмерительных клещей
Принцип работы токоизмерительных клещей основан на следующем известном физическом явлении. Электрический ток, который протекает в проводнике создаёт вокруг себя магнитное поле. Если другой проводник будет обхватывать данный проводник, то в следствии действия электромагнитной индукции в нем возникнет провод с электрический ток, пропорциональный току в измеряемом проводнике. Именно этот принцип и заложен в конструкцию токовых клещей.
Токоизмерительные клещи просты и надежны.
Современные токовые клещи автоматически распознают и выбирают нужный параметр измерения:
- тип тока — постоянный/переменный,
- сопротивление,
- целостность цепи,
- исправность диода,
- электрическую емкость.
Кроме того, вы можете использовать их для измерения пускового тока. Двухстрочный дисплей с яркой подсветкой отображает измеренные значения ясно и четко.
Токовые клещи состоят из элементов:
- прибор для измерения,
- обмотки трансформатора,
- магнитопровод,
- изолирующая часть,
- рукоятка.
Токоизмерительные клещи являются средством измерения. Поэтому надо регулярно проходить проверку метрологического типа, а также испытания слоя изоляции. Работать следует в защитных перчатках, используя диэлектрический коврик. Соблюдение правил безопасности позволит вам производить замеры с высокой точностью и без риска для здоровья и жизни.
Преимущества токовых клещей
Токоизмерительные электрические клещи имеют следующие преимущества:
- Возможность проведения измерения силы тока в проводнике без разрыва в измеряемой цепи;
- Возможность простого и быстрого измерения в электрических цепях высокого напряжения;
- Возможность измерять ток токовыми клещами очень большой силы;
- Удобство в работе, быстрое выполнение измерений, компактность токоизмерительных клещей, простота в проверке и настройке прибора.
Функциональные особенности токовых клещей:
- Возможность автоматической или ручной установки диапазона измерений
- Поддержка технологии Hold — временное удержание полученных результатов
- Функция автоматического выключения при длительном простое
- Индикация низкого заряда элемента питания
- Отображение полярности
- Поддержка нескольких единиц измерения
- ЖК-дисплей с интегрированной подсветкой
- Встроенная защита от перегрузки
Купить токоизмерительные клещи по выгодной цене
Купить по низкой цене токовые клещи в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Грозный, Нальчик, Владикавказ, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!
Доставка токовых клещей в города Юга России
Мы доставим токоизмерительные клещи и другие приборы в течении одного — двух дней в города: Ростов, Таганрог, Новочеркасск, Азов, Шахты, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Волгодонск, Сальск, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала.
Техническая документация и гарантии на токовые клещи
Инструкция для токовых клещей не отличается большой сложностью. Главное изучить возможные режимы замеров и пользоваться прибором в соответствии с ней. Если необходимо произвести измерения на одиночном проводе, то выбирается соответствующий режим. Для этого ручка переключателя переводится в нужное положение.
На все виды токовых клещей наша компания представляет полный пакет сопроводительных документов и технической документации. Все приборы имеют длительный срок эксплуатации и обеспечиваются заводской гарантией и сервисным обслуживанием. Инженеры нашей компании готовы предоставить самую подробную информацию о токоизмерительных клещах и способах их использования.
ТОКОВЫЕ КЛЕЩИ – ОСОБЕННОСТИ И ПРИНЦИПЫ РАБОТЫ ЛУЧШЕГО ИНСТРУМЕНТА
В хозяйстве домашнего мастера в обязательном порядке должен быть некоторый минимальный набор инструмента для проведения замеров электрических параметров во время проведения ремонтных или монтажных работ.
Очень часто, в качестве универсального, многопрофильного электроизмерительного прибора, выступает цифровой мультиметр.
И хотя сам по себе это очень удобный прибор, неприхотливый, позволяющий снимать достаточные точные показания, однако для большинства домашних умельцев его возможности будут излишними, а кроме того, при ремонте электропроводки и электрооборудования гораздо удобней и практичней токовые клещи.

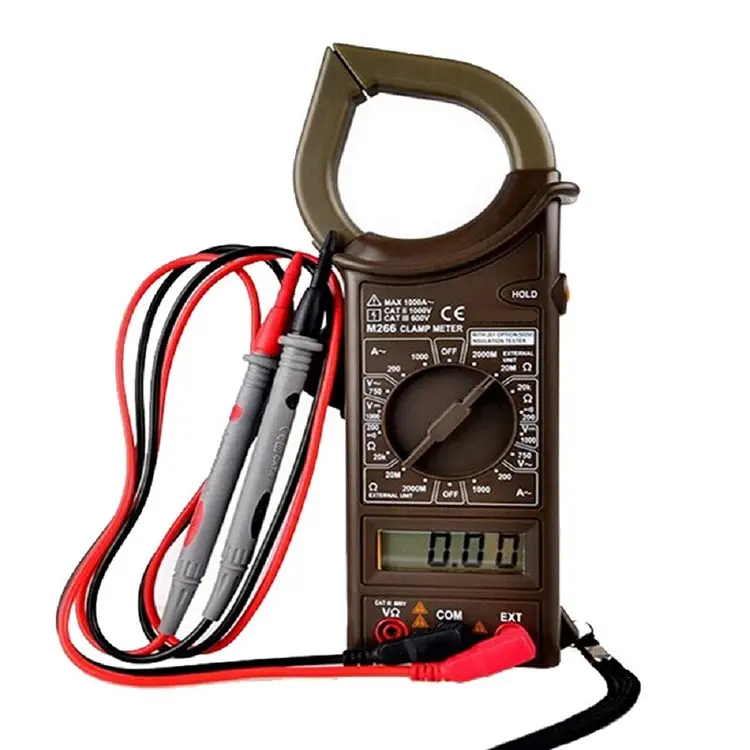

Если посмотреть на фото токовых клещей, можно отметить необычность их конструктивного исполнения, однако это вполне оправдано, а зачем и как ими пользоваться, а также об особенностях этого электроизмерительного инструмента, пойдет речь в этой статье.
Принцип работы и особенности токовых клещей
Прежде всего, давайте вспомним некоторые моменты из школьного курса физики. Как известно, вокруг проводника, по которому протекает электрический ток, образуется электромагнитное поле, сила которого будет находиться в прямой пропорциональной зависимости от величины текущего тока.
Переменный ток будет образовывать вокруг проводника переменное электромагнитное поле, и если провести аналогию с обычным трансформатором, то поместив рядом с таким проводником катушку, в ней будет индуцироваться переменное напряжение, величина которого будет зависеть от интенсивности поля, т.е., от силы тока текущего по проводнику.
Именно этот принцип и лежит в основе работы всех токовых клещей, а странный элемент в их конструкции – своеобразный виток, является не чем иным, как вторичной катушкой трансформатора, в свою очередь, первичной выступает проводник, в котором мы будем измерять силу тока.
Т.е., хотя клещи для постоянного тока и существуют, но в режиме измерения постоянных токов включать их необходимо по классическому сценарию.
Выбор токовых клещей
В продаже можно найти достаточно много различных вариантов токовых клещей, а потому процесс выбора для человека, не являющегося специалистом в области электротехники, становится не таким простым делом, как может показаться изначально.
Встретить сегодня клещи с электромагнитным прибором очень трудно, подавляющее большинство представленных моделей это все же цифровые токовые клещи, они более надежны, не так чувствительны к механическим воздействиям и позволяют снимать показания в наглядной форме, без необходимости пересчета опираясь на цену деления.
Единственный их недостаток – они требуют источник питания, как правило, это батарея «Крона». Хотя справедливости ради заметим: одной батареи хватает на достаточно длительный период, а потому этот недостаток нивелируется на фоне всех преимуществ.
Выбирая помните о том, что главное предназначение токовых клещей в вашем хозяйстве, это возможность снимать нужные электрические параметры цепи, а потому будет неплохо, если в число функций выбранного вами прибора будет входить возможность измерения напряжений и сопротивлений.
Некоторые модели позволяют измерять частоту сети, хотя эта функция будет бесполезной для большинства мастеров – трудно представить, где в работе обычного электрика требуется точно измерить частоту.
Очень полезной будет возможность фиксации значений специальной кнопкой: во время проведения замеров не всегда удобно смотреть на индикатор, в таком случае можно просто зафиксировать показания и потом посмотреть.
Обращайте внимание на конструкцию корпуса, она должна быть достаточно прочной, будет хорошо, если имеется защитный кожух. Провода должны быть достаточной длины, гибкими и не иметь повреждения изоляции.
Некоторые токовые клещи продаются со специальным футляром, он удобен для хранения и ношения прибора, одновременно являясь его защитой от внешних негативных воздействий.
Внимательно ознакомитесь с инструкцией для токовых клещей выбранной вами модели. В ней необходимо обратить внимание на режимы, пределы измеряемых величин, а также на дополнительные возможности.
Как пользоваться токовыми клещами
В принципе, работать токовыми клещами достаточно просто, во многих случаях процесс измерения остается традиционным, а потому остановимся только на главной функции этого прибора – замере переменного тока.Прежде чем начинать проводить замеры, включите прибор, выберите нужный режим и предел измерений. Включение, как правило, производится одновременно с выбором режима: путем поворота переключателя в нужную позицию.
Выбрав режим измерения переменного тока и предел с достаточным запасом, необходимо раздвинуть кольцо клещей, нажимая специальную кнопку и обхватив проводник зажать его обратно, для чего отпустите раздвижную клавишу.
Помните! Важно обхватывать только один провод. Если это однофазная сеть, то не имеет значение, какой это будет провод: ноль или фаза.
Для трёхфазных цепей нужно проводить замеры именно на фазах и желательно на всех трех поочередно, так вы сможете увидеть «перекос», которого в нормальных условиях быть не должно.
И последнее, обращаем ваше внимание, проводить таким образом измерения в цепях постоянного тока не получится. Как мы уже отмечали в начале статьи, работа клещей основана на тех же принципах, что и работа трансформатора, а именно: на индукции тока во вторичной катушке переменным электромагнитным полем.
Постоянный электрический ток создает вокруг проводника постоянное поле, которое не будет приводить к электромагнитной индукции во вторичной катушке и ваши показания всегда будут нулевыми.
Внимание! Измерение токовыми клещами нужно проводить при строгом соблюдении всех требований техники безопасности!
