Как сделать простой цифровой вольтметр-амперметр на PIC16F676. Какие компоненты нужны для сборки прибора. Как работает схема и программа устройства. На что обратить внимание при настройке и калибровке измерителя.
Особенности и возможности самодельного вольтметра-амперметра
Данный цифровой измерительный прибор обладает следующими ключевыми характеристиками:
- Измерение напряжения в диапазоне 0-25 В
- Измерение тока в диапазоне 0-2,5 А
- Вывод информации на ЖК-дисплей 16×2 символа
- Питание от измеряемого источника напряжения
- Низкое собственное энергопотребление
- Возможность калибровки для повышения точности
- Индикация работоспособности с помощью светодиода
Прибор отлично подходит для контроля разряда автомобильных аккумуляторов, мониторинга работы маломощных электродвигателей и других подобных задач.
Схема цифрового вольтметра-амперметра на PIC16F676
Основой устройства является микроконтроллер PIC16F676. Он выполняет аналого-цифровое преобразование входных сигналов напряжения и тока, производит необходимые вычисления и выводит результаты на ЖК-дисплей.
Ключевые элементы схемы:
- Микроконтроллер PIC16F676
- ЖК-дисплей 16×2 символа
- Операционный усилитель LM358N
- Стабилизатор напряжения 78L05
- Токовый шунт 0,1 Ом
Для измерения напряжения используется делитель на резисторах R5 и R7. Ток измеряется с помощью шунта и усилителя на ОУ DA1.2. Питание схемы осуществляется от измеряемого источника через стабилизатор на 5В.
Как работает программа микроконтроллера
Программа для PIC16F676 выполняет следующие основные функции:
- Инициализация микроконтроллера и ЖК-дисплея
- Циклическое измерение напряжения и тока с помощью АЦП
- Усреднение результатов для повышения точности
- Масштабирование измеренных значений
- Вывод данных на ЖК-дисплей
- Управление светодиодом индикации работы
Для повышения точности используется многократное измерение с усреднением результатов. Это позволяет снизить влияние случайных помех.
Настройка и калибровка измерителя
Для получения точных показаний требуется калибровка прибора. Она выполняется следующим образом:
- Подключить к входу вольтметра эталонный источник напряжения
- Подстроечным резистором R7 добиться точных показаний вольтметра
- Подключить к входу амперметра эталонный источник тока
- Резистором R3 настроить точные показания амперметра
Калибровку рекомендуется выполнять в нескольких точках диапазона измерений для повышения общей точности прибора.
Преимущества самодельного вольтметра-амперметра
Данный измерительный прибор обладает рядом достоинств по сравнению с готовыми решениями:
- Низкая стоимость комплектующих
- Возможность адаптации под конкретные задачи
- Простота повторения и модификации схемы
- Наличие индикации работоспособности
- Компактные размеры устройства
Благодаря этим качествам прибор отлично подходит для использования в различных самодельных устройствах и установках.
Использование вольтметра-амперметра для контроля аккумулятора
Одно из удобных применений данного измерителя — контроль состояния автомобильного аккумулятора. С его помощью можно решать следующие задачи:
- Измерение напряжения аккумулятора в режиме покоя
- Контроль тока разряда при работе потребителей
- Оценка остаточной емкости по напряжению
- Выявление сильного разряда аккумулятора
Это позволяет своевременно выявлять проблемы с аккумулятором и избегать его глубокого разряда.
Возможные доработки и улучшения схемы
Базовую схему вольтметра-амперметра можно усовершенствовать следующими способами:
- Добавить звуковую сигнализацию низкого напряжения
- Реализовать запись измерений в энергонезависимую память
- Добавить интерфейс для подключения к компьютеру
- Расширить диапазон измерения тока
- Реализовать измерение мощности и потребленной энергии
Эти доработки позволят существенно расширить функциональность устройства и области его применения.
Заключение
Самодельный цифровой вольтметр-амперметр на PIC16F676 — это простое, но функциональное устройство для измерения напряжения и тока. Благодаря низкой стоимости и гибкости настройки, оно отлично подходит для использования в различных самодельных проектах. При этом точность измерений не уступает многим готовым решениям.
Вольтметр амперметр на микроконтроллере
Цифровой вольтамперметр предназначенный для установки в блок питания для отображения выходного напряжения, тока и некоторых дополнительных параметров, выполнен в виде встраиваемого модуля.
Измерение тока проводится с использованием шунта, который подключен последовательно с нагрузкой в цепи отрицательной (общей) клеммы блока питания. Питание устройство получает от основного блока питания (т.е. от блока питания который вы модернизируете). Дополнительной функцией, которую выполняет микроконтроллер, является управление вентилятором охлаждения радиатора выходного транзистора (транзисторов) блока питания.
При использовании двухстрочного дисплея (и соответствующего ПО для микроконтроллера) имеется возможность отображения значения сопротивления подключенной нагрузки. А при использовании блока питания для зарядки Li-Pol аккумуляторов имеется функция отображения электрической емкости аккумуляторов, что дает возможность оценить их состояние и уровень разряда.
Внутреннее разрешение вольтамперметра по диапазону измерения тока рассчитывается согласно выражения:
Кроме того, падение напряжения на шунте не должно превышать 2.4 В, поэтому значение сопротивления шунта должно быть меньше 2.4/Imax[A]
Данные конденсаторы, указанные на схеме,
Они были необходимы для прежней версии
ПО для микроконтроллера.
Опционально. Для защиты транзистора
от помехи по напряжению при включении
вентилятора.
Опционально. Для защиты транзистора
от помехи по напряжению при включении
вентилятора.
Регулятор напряжения +5 В
Регулятор напряжения +12 В
N-канальный MOSFET
(ток вентилятора менее 200 мА)
Принципиальная схема вольтамперметра (вариант №2)
Ниже представлена схема подключения модуля в блоке питания.
Рассмотрим подробно процесс настройки вольтамперметра.
Кнопка S1 – сброс/установка параметров.
Для входа в режим установки параметров вольамперметра необходимо, удерживая кнопку нажатой, подать питание на схему. На дисплее появится надпись «www.elfly.pl», что означает вход в режим установки.
Первый параметр для настройки – опорное напряжение для АЦП микроконтроллера. Опорное напряжение является основным фактором погрешности измерений. Пользователь должен измерить опорное напряжение на выводе 20 микроконтроллера (для микроконтроллера в корпусе PDIP – вывод 21). Измеренное значение вы и должны прописать в этом «сервисном меню» при помощи этой же кнопки S1, иначе, по умолчанию, принимается значение опорного напряжения Vref = 2.56 В (соответственно техническому описанию на микроконтроллер).
После изменения значения опорного напряжения для сохранения параметра никаких манипуляций с кнопкой S1не должно проводится в течении 5 с.
Следующий параметр – установка значения сопротивления резистора-шунта.
Если номинал шунта известен, то нажатиями на кнопку S1 необходимо добиться отображения на дисплее соответствующего значения и затем не нажимать кнопку в течении 5 с для сохранения значения.
Если значение сопротивления шунта неизвестно, то необходимо на выход блока питания подключить амперметр, выставить некоторый ток при помощи регулятора ограничения тока блока питания и нажать кнопку S1. Кнопку необходимо нажимать пока показания амперметра и нашего устройства (с правой стороны на дисплее, с левой стороны отображается значение шунта) не станут равными.
После проведения этой процедуры для сохранения параметров кнопку не нажимать в течении 5 с.
Кроме того кнопка S1 используется для сброса значения электрической емкости при зарядке Li-Pol аккумуляторов.
Резистор R9 – точная настройка поддиапазона делителя напряжения.
Чтобы исключить ошибки преобразования АЦП диапазон измерений разбит на два поддиапазона 0 В – 10 В и 10 В – 30 В. Для настройки необходимо на выход блока питания подключить вольтметр и установить выходное напряжение на уровне около 9 В, и регулируя R9 добиться одинаковых показаний вольтметра и нашего устройства.
Резистор R10 – грубая настройка поддиапазона делителя напряжения.
Процедура аналогичная точной настройке, но необходимо установить выходное напряжение блока питания около 19 В, и регулируя резистор R10 добиться совпадения показаний.
Резистор R1 – регулировка контрастности LCD.
Если после сборки устройства на дисплее ничего не отображается, то сперва необходимо отрегулировать контрастность дисплея.
Коннектор J1 – подключение вентилятора.
Коннектор J2 – питание модуля вольтамперметра (+12 В)
Если ваш блок питания имеет выход стабилизированного напряжения +12 В, то его можно подключить к этому коннектору, и в таком случае можно не использовать в схеме регулятор напряжения U2. Такое решение имеет свои плюсы т.к. возможно подключить более мощный вентилятор охлаждения.
Если выхода +12 В у вашего блока питания нет, то этот коннектор необходимо оставить не подключенным.
Примечание.
Во втором варианте схемы (PDIP) данный коннектор отсутствует.
Коннектор J3 – питание модуля вольтамперметра (+35 В)
Напряжение питания +35 В подается с диодного моста блока питания. Перед подключением необходимо уточнить параметры используемого регулятора напряжения U2 и уровень напряжения с диодного моста, чтобы не повредить регулятор U2. Но с другой стороны, минимальное напряжение, подаваемое на этот коннектор, не должно быть ниже 9 В или 6.5 В, если используются регуляторы с низким падением напряжения (LDO).
Данный коннектор должен быть подключен независимо от того, подключен ли коннектор J2 к питанию +12 В.
Коннектор J4 – подключение линий измерения напряжения и тока.
Выводы коннектора подключаются:
- Вывод 1 – подключается к клемме «+» блока питания;
- Вывод 2 – подключается к клемме «–» блока питания;
- Вывод 3 – «общий»
Коннектор LCD – подключение индикатора
Вольтамперметр работает корректно с однострочным LCD.
Дисплей необходимо использовать со светодиодной подсветкой (ток потребления до 15 мА).
Программирование микроконтроллера
Микроконтроллер может быть запрограммирован с помощью отдельного программатора или же в внутрисхемно с помощью переходника, который подключается к коннектору LCD. Примерный внешний вид переходника изготовленного автором из кабеля IDE:
Помните, что при программировании микроконтроллера в схеме, необходимо подать напряжение питания +5 В. В зависимости от используемого программатора, напряжение питания может подаваться от самого программатора, либо от внешнего источника.
Соответствие сигналов переходника, коннектора LCD, микроконтроллера и программатора
Выводы
ЖК модуля
Сигнал
Выводы
микроконтроллера
Выводы
программатора
Простой вольтметр-амперметр можно собрать на микроконтроллере Atmega8.
Вывод информации осуществляется на символьный LCD дисплей 16×2.
- диапазон измеряемого напряжения: 0 до 25 В;
- диапазон тока: от 0 до 2.5 В;
Для работы нам понадобятся два канала АЦП, это каналы ADC0 и ADC1, при помощи одного мы мерием напяржение при помощи другого силу тока. В качестве источника внутренного напряжения используется внтуренней опорное напряжение в 2.56 В. АЦП работают с разрядность в 10 бит. Микроконтроллер Atmega8 затактирован от внутреннего RC генератора с частотой в 4 МГц.
Схема Вольтметра-Амперметра на микроконтроллере Atmega8
Вывод информации на дисплей осуществляется следующим образом:
Напряжение которое нам нужно померить сначала подается на делитель напряжения, и уже с него подается на вход АЦП ADC1. Делить собран на резисторах с номиналами в 100 кОм и 10 кОм, получается что отношение входного и выходного напряжения 10 к 1. Максимальное напряжение которое можно подать на вход делителя составляет 28.
13 В.
Для того чтобы померить силу тока нам понадобится токовый шунт, его включаем в разры цепи ток в которой хотим померть. Падение напряжения на шутнте нетрудно определить по закону Ома, эта величина меряется други АЦП ADC0. Нужно стремится к уменьшению сопротивлению шунта, чем он меньше тем лучше. Если сопротивление равно 0,1 Ом то при силе тока в 1 Ампера получается падение напряжения в 0,1В.
Если у нас ток в 2 А то падение напряжения составит 0,2 В. Это значение очень мало для того чтобы его подать на вход АЦП микроконтроллера, поэтому его можно устелить при помощи ОУ (операционного усилителя). В нашем примере можно использовать схему неинвертирующего усилителя. Коэффициент усиления составит
Нудно чтобы это коэффициент был равен 10, для того чтобы измеряемы ток, к примеру 1 А соответствовал напряжение на выходе ОУ в 2В. В связи с тем что ИОП (источник опорного напряжения) 2.56 В. то мы не может подать больше этого значения. Шаг измерения тока состовит: 2.56А/2024=2.
5 мА.
Таким образом для того чтобы получить значение тока, нам нужно напряжение измеренное АЦП умножить на 2.5
Измерение происходит по прерыванию окончания преобразования АЦП. Сначала выбирается канал 1 и снимается напряжения, далее выбирается второй и также снимается напряжение. Измерения каналов происхоид 400 раз, далее вычисляется среднее значение и выводятся на символьный дисплей.
Затеял я навести порядок на рабочем столе и радикально упрятать в корпус привода для чтения CD-ROM лабораторный блок питания, блок питания паяльника TS-100, USB-хаб и USB-зарядку. Но в последний момент возникла трудность — китайский вольтметр с амперметром не влезли по ширине передней панели привода. Решил я сделать свой, снова на PIC16F690, схему которого я давно публиковал на моём старом сайте. Но под руку попали сдвоенные 7-сегментные индикаторы, которые замечательно вписались по ширине корпуса 30мм. Пришлось ставить четырехразрядные индикаторы и переписывать программу контроллера для более точного расчета напряжения и тока…
Как выяснилось уже в процессе эксплуатации нового измерителя, повышенное разрешение приборов очень удобно при диагностике ремонтируемых устройств или отладке новых.
Реже приходится пользоваться тестером для замера тока потребления.

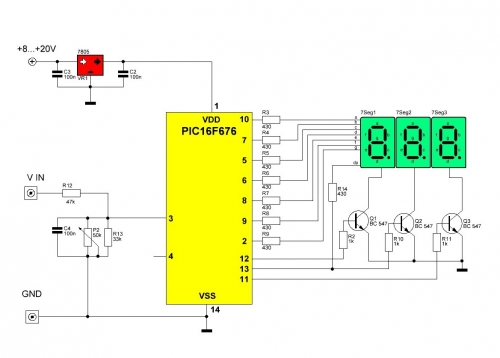

Схема нового вольтметра и амперметра для лабораторного блока питания мало отличается от схемы старого. Но софт переписал с нуля и радикально. Главное отличие в схеме амперметра применен шунт не 0,1 Ом, а 0,01. Это очень уменьшило падение напряжения на нём, но повысило требования к преобразователю тока в напряжение. Так как в качестве усилителя я применил «народный» LM358, пришлось для компенсации напряжения смещения вводить программную коррекцию. При первом включении прибора (обязательно без нагрузки) он измеряет падение напряжения на шунте и смещение ОУ и принимает этот уровень за ноль и сохраняет значение в энергонезависимую память. Далее все измерения производятся относительно запомненного уровня.
Если по какой-то причине Вы захотите произвести снова калибровку нуля, сделать это можно подав питание на плату с нажатой кнопкой калибровки. Прибор сотрет старое значение. Следующее включение амперметра приведет к измерению и сохранению напряжения условного нуля отсчета.
Резистор, подключенный к выводу 4 микроконтроллера, определяет тип используемого экрана — с общим анодом или общим катодом.
Плата рассчитана на индикатор высотой знака 0,36″.
Мой неудачный первый опыт сборки прибора показал, что зелёные индикаторы почему-то светят весьма слабо. Видимо потому, что яркость слабого свечения зеленых индикаторов делится во времени не на три, а на восемь разрядов двух индикаторов.
В архиве три платы (индикатор и два варианта процессорной платы для контроллеров в корпусах SSOP и SOIC), схема и прошивка прибора.
Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»
Есть мысль использовать этот измеритель в ЗУ автомобильного аккумулятора. Есть два вопроса по этому поводу:
1. На схеме указан диапазон измеряемого тока 0-4А, можно ли его увеличить до 10А?
2. Какой метод измерения тока в этом приборе? В автомобильных зарядных форма тока далека от идеальной, особенно если сделана на тиристорах, поэтому хотелось бы иметь среднеквадратичный метод измерения, True RMS так сказать.
Спасибо за очередную, простую и функциональную конструкцию.
Доброго дня.
Я думаю, для автомобильного зарядного не обязательно мерить в миллиамперах ток.. Для зарядки лучше подойдет вот эта моя конструкция, тем более с нужной разрядностью и учётом формы тока уже всё нормально:
http://smartelectronix.biz/publ/ochen_prostoj_ampervoltmetr_na_pic16f690/1-1-0-2
Здравствуйте, Eddy. Я заметил, что Вы почти никогда не публикуете исходных кодов к своим разработкам, делитесь только готовыми прошивками. Думаю, что Вы как программист хорошо понимаете их ценность, исходники позволяют делиться опытом, исправлять ошибки, и дорабатывать проекты, использовать программные решения одних проектов в других, читающие их программисты могли бы делиться с Вами своими способами доработки Ваших проектов. Исходники позволяют заранее детально оценить поведение прошивки, и её применимость, думаю я мог бы продолжать перечислять, но у Вас вероятно есть причины их не публиковать ? Может это коммерция ? Но Вы не публикуете исходники даже к самым простейшим проектам, коммерчески не эффективным на мой взгляд.
И предложений о продаже я тоже не видел тут. Тогда что за причины ? Раскроете секрет?
Доброго дня, Владимир
Вы практически угадали — я уже очень давно зарабатываю на кусок хлеба разработкой устройств на микроконтроллерах и написанием прошивок к ним. Многие пошли в серию от сотен до десятков тысяч устройств. У меня нет стабильной зарплаты от слова «совсем», т.е. что написал, то и получил. Причём очень часто пишу совсем бесплатно, если разработка не для серийного производства, просто из желания помочь людям.
Вторая причина в том, что я считаю, что учиться надо на примерах, выкладываемых производителями контроллеров и компиляторов — тексты тех документов создаются профессиональными программистами, а не самоучками вроде меня. Они содержат подробное изложение теории и практических советов по решению задачи. У меня нет такого количества свободного времени, чтобы заниматься преподаванием основ программирования. Увы.
Третья причина в том, что я очень сомневаюсь в том, что кто-то будет тратить своё время на улучшение или исправление моих текстов.
Свои ошибки я стараюсь устранять самостоятельно и максимально быстро. Если человеку нужен вольтметр, он его либо купит на Алиэкспрессе за полтора доллара, либо соберет себе по материалам одного из опубликованных в сети проектов. За пол часа. А сидеть сутками и ковырять сотни строк математики, вспоминая старшие классы школы или курсы института.. Зачем?
1) причина коммерция вполне понятна.
Но я как раз насчёт тех самых не коммерческих. «умные кнопки», думаю один из них. Помню, я очень удивился не увидев исходников в архиве к этим умным кнопкам. Нужды в них не было,
сам бы такое мог написать, просто любопытство. Я давно слежу за вашими разработками они подкупают простотой схемотехники, это стиль всех ваших схем, ведь «Всё гениальное просто!»
Любопытно было может и тексты Ваши так-же просты и понятны всем 🙂
3)причина «…кто-то будет тратить своё время на улучшение или исправление моих текстов.»
Соглашусь с Вами, что никто не будет тратить своё время на доработку чужих частных проектов, но Вы не учли, что проекты с открытыми исходниками с момента их открытия
перестают быть единолично чьими-то.
С исходниками навсегда остаются имена их авторов но сами тексты уже достояние общества, и могут стать самостоятельными и бессмертными как и
имена их авторов. (Имя Линус Торвальдс яркий пример). т.е. тексты уже не совсем Ваши и другие люди часто дорабатывают их не из благородства и альтруизма, а в СВОИХ личных и даже корыстных целях и потом делятся своими трудами просто потому, что понимают ценность своего труда, а поделиться этим ничего им не стоит, время на доработку они всё равно уже потратили. Мне лично всегда интересно узнать оценку своей доработки от авторов программы и особенно приятно когда мою доработку включают в официальный релиз.
Я говорю это из личного опыта. Я помню, участвовал в устранении одного бага биллинговой системы Stargazer украинских разработчиков, наличие бага они подтвердили но сами они не спешили его устранять т.к. не использовали эту часть программы. От денег они отказались, сказали нет времени на это. Я потратил недели на изучение исходников и написание патча, разработчики помогали мне, отвечая на вопросы на форуме, результат я опубликовал на том-же форуме с предложением включить в релиз, увы в релиз мой патч не включили по двум причинам,
1) патч не решал проблему в корне, а лишь помогал её обходить т.
е. по факту это «костыль» на большее силёнок не хватило 🙂
2) применение патча гипотетически могло нарушить работу программы в других частях, требовалось длительное тестирование, ради не очень полезного самим разработчикам «костыля» они не хотели тратить на это время и рисковать. Их Stargazer-ы обслуживали тысячи абонентов, а мой стоял в офисе на 50чел. Но в любом случае мой патч остался опубликованным, и всем кто столкнулся с тем-же багом как я, было уже можно решить проблему. Пусть авторы не приняли мой способ решения, но баг, а затем и ошибку в их коде я всё-таки нашёл, значит чем-то помог проекту.
2.1)причина » учиться надо на примерах, выкладываемых производителями…»
и согласен и нет . Так как сказали Вы, так надо только начинать учиться основам, далее этого будет мало.
Например основы от производителя научат вас записывать числа в ячейки EEPROM, но если их много, как их там систематизировать чтобы удобно было работать и самому не запутаться,
придумывайте сами.
Основы от производителя научат вас менять содержимое памяти программ, даже есть готовый модуль от mplab xc8 mcc
Но как там не запутаться и меняя текст строки не затереть случайно исполняемый код придумайте сами.
И однажды мне удалось написать свои очень оригинальные версии модулей для работы с EEPROM и памятью программ. Гениальна даже не реализация, её Вы возможно сможете ещё
улучшить, гениальна сама идея переложить на компилятор заботу о распределении памяти EEPROM и FLASH. Мы ведь не задумываемся об адресах размещения наших переменных и констант в озу и памяти программ, компилятор делает это за нас, но в EEPROM производителями такое не предусмотрено, то-же самое при использовании FLASH памяти программ, её используют поблочно, что ещё геморойнее чем EEPROM, при этом память под константы в этой же самой FLASH компилятор успешно распределяет без нашего участия.
Написанные мной модули позволяют работать с этими типами памяти почти так-же привычно как с ОЗУ. Сначала была идея загнать все данные в одну структуру в ОЗУ и работать с ними привычным способом, а в EEPROM только копировать полностью или частично эту структуру из ОЗУ.
Но такой не бережный расход ОЗУ меня не устраивал. И тут пришла идея объявить эту структуру в ОЗУ и не использовать! (не сочтите меня поспешно за идиота) т.к. структура не будет использоваться её можно объявить располагаемой хоть с нулевого адреса ОЗУ где лежат совсем другие данные. Этим данным ничто не угрожает. Эта структура описывает данные хранимые на самом деле в EEPROM, компилятор об этом «не догадывается:)» она позволяет нам привычным способом получать данные о размерности элементов и их смещении относительно начала структуры. Работать с указателями на элементы этой структуры надо ,передавая их в специальную функцию которая вычислит смещение и использует его для чтения или записи нужного элемента из EEPROM!
С памятью программ получилось ещё интереснее, там оказались совсем не нужны виртуальные структуры, ведь компилятор в этой области умеет работать с константами, правда только на чтение 🙂 этот недостаток я и исправил написав функцию, меняющую значение констант по указателю.
Т.е. для использования памяти программ в качестве перезаписываемой, объявляем обычные константы, константные структуры и массивы, читаем их обычным способом и перезаписываем передавая указатель в мою функцию.
А теперь скажите, Вы видели подобные примеры от производителей?
Оценив на практике удобство и мощь этих модулей, возник вопрос — почему ни в одном учебнике мне не попалось ничего подобного, я присваиваю новые значения константам и
константным структурам будто они не константы вовсе! Написав тогда собственное решение лучше предлагаемых профессионалами, я понял что они не боги. И у самоучек могут быть не
стандартные решения лучше. Такие удачные изобретения получаются не часто, как настоящие шедевры 🙂 Думаю у каждого опытного программиста есть подобный «брилиант» среди своих наработок, и получить их много в своё распоряжение можно только разбирая чужой код. Самому много такого не придумать нужна слишком «большая удача».
А примеры от производителей конечно грамотны и полезны, но теперь для меня это лишь «инструкция к инструменту» она учит грамотно пользоваться инструментом, но шедевры
делать не научит.
2.2)причина » У меня нет такого количества свободного времени, чтобы заниматься преподаванием основ программирования. Увы.»
Тут мне возразить совсем нечего, в рыночной экономике все участники загружены по максимуму, а кто нет, тот проиграл в конкуренцию.
Публикация исходников вызовет и дилетантские вопросы и не всегда полезные Вам дискусии, с потерей времени.
Надеюсь однако, что наша беседа была Вам полезна.
«Самое важное — не то большое, до чего додумались другие, но то маленькое, к чему пришёл ТЫ сам » /Харуки Мураками/ ©
🙂
И всё же, я считаю что для обсуждения способов реализации той или иной функции есть специализированные форумы программистов.
У этого показометра исходник 550 строк. На Си (PCWHD). Две недели с чистого листа. Зачем это нормальному человеку?
Я проникся кусочком философии Джобса, который стремился спрятать сложность объекта от пользователя — устройство должно быть простым и хорошо выполнять свои функции. У человека не должна болеть голова, где там ошибка.
Ему надо чтобы всё работало, а не заниматься самоистязанием с калькулятором и симулятором..
Я думаю, что возможно, когда я смогу хоть малость расслабиться от необходимости добывать кусок насущной пищи и буду считать себя достаточно умелым программистом, начну выкладывать свои труды. А пока сам учусь программированию. Постоянно. Последние лет тридцать. 🙂
Все своими руками Самодельный вольтметр и амперметр на PIC16F676
Прошлым летом по просьбе знакомого разработал схему цифрового вольтметра и амперметра. В соответствии с просьбой данный измерительный прибор должен быть экономичный. Поэтому в качестве индикаторов для вывода информации был выбран однострочный жидкокристаллический дисплей. Вообще этот ампервольтметр предназначался для контроля разрядки автомобильного аккумулятора. А разряжался аккумулятор на двигатель небольшого водяного насоса. Насос качал воду через фильтр и опять возвращал ее по камушкам в небольшой прудик на даче.
Вообще в подробности этой причуды я не вникал.
Не так давно этот вольтметр опять попал ко мне у руки для доработки программы. Все работает как положено, но есть еще одна просьба, чтобы установить светодиод индикации работы микроконтроллера. Дело в том, что однажды, из-за дефекта печатной платы, пропало питание микроконтроллера, естественно функционировать он перестал, а так как ЖК-дисплей имеет свой контроллер, то данные, загруженные в него ранее, напряжение на аккумуляторной батарее и ток, потребляемый насосом, так и остались на экране индикатора. Ранее я не задумывался о таком неприятном инциденте, теперь надо будет это дело учитывать в программе устройств и их схемах. А то будешь любоваться красивыми циферками на экране дисплея, а на самом деле все уже давно сгорело. В общем, батарея разрядилась полностью, что для знакомого, как он сказал, тогда было очень плохо.
Схема прибора с индикаторным светодиодом показана на рисунке.
Основой схемы являются микроконтроллер PIC16F676 и индикатор ЖКИ. Так, как все это работает исключительно в теплое время года, то индикатор и контроллер можно приобрести самые дешевые.
Операционный усилитель выбран тоже соответствующий – LM358N, дешевый и имеющий диапазон рабочих температур от 0 до +70.
Для преобразования аналоговых величин (оцифровки) напряжения и тока выбрано стабилизированное напряжение питания микроконтроллера величиной +5В. А это значит, что при десятиразрядной оцифровке аналогового сигнала каждому разряду будет соответствовать – 5В = 5000 мВ = 5000/1024 = 4,8828125 мВ. Эта величина в программе умножается на 2, и получаем — 9,765625мВ на один разряд двоичного кода. А нам надо для корректного вывода информации на экран ЖКИ, чтобы один разряд был равен 10 мВ или 0,01 В. Поэтому в схеме предусмотрены масштабирующие цепи. Для напряжения, это регулируемый делитель, состоящий из резисторов R5 и R7. Для коррекции показаний величины тока служит масштабирующий усилитель, собранный на одном из операционных усилителей микросхемы DA1 – DA1.2. Регулировка коэффициента передачи этого усилителя осуществляется с помощью резистора R3 величиной 33к. Лучше, если оба подстроечных резистора будут многооборотными.
Таким образом, при использование для оцифровки напряжения величиной ровно +5 В, прямое подключение сигналов на входы микроконтроллера запрещено. Оставшийся ОУ, включенный между R5 и R7 и входом RA1, микросхемы DD1, является повторителем. Служит для уменьшения влияния на оцифровку шумов и импульсных помех, за счет стопроцентной, отрицательной, частотно независимой обратной связи. Для уменьшения шумов и помех при преобразовании величины тока, служит П образный фильтр, состоящий из С1,С2 и R4. В большинстве случаев С2 можно не устанавливать.
В качестве датчика тока, резистор R2, используется отечественный заводской шунт на 20А – 75ШСУ3-20-0,5. При токе, протекающем через шунт в 20А, на нем упадет напряжение величиной 0,075 В (по паспорту на шунт). Значит, для того, чтобы на входе контроллера было два вольта, коэффициент усиления усилителя должен быть примерно 2В/0,075 = 26. Примерно — это потому, что у нас дискретность оцифровки не 0,01 В, а 0,09765625 В. Конечно, можно применить и самодельные шунты, откорректировав коэффициент усиления усилителя DA1.
2. Коэффициент усиления данного усилителя равен отношению величин резисторов R1 и R3, Кус = R3/R1.
И так, исходя из выше сказанного, вольтметр имеет верхний предел – 50 вольт, а амперметр – 20 ампер, хотя при шунте, рассчитанном на 50 ампер, он будет измерять 50А. Так, что его можно с успехом установить в других устройствах.
Теперь о доработке, включающей в себя добавление индикаторного светодиода. В программу были внесены небольшие изменения и теперь, пока контроллер работает, светодиод моргает с частотой примерно 2 Гц. Время свечения светодиода выбрано 25мсек, для экономии. Можно было бы вывести на дисплей моргающий курсор, но сказали, что со светодиодом нагляднее и эффектнее. Вроде все. Успехов. К.В.Ю.
Скачать “Вольтметр и амперметр на PIC16F676” Voltmetr-i-ampermetr-PIC16F676.rar – Загружено 3504 раза – 143 КБ
.
Один из вариантов готового устройства, реализованного Алексеем. К сожалению фамилии не знаю.
Спасибо ему за работу и фото.
Просмотров:17 261
Метки: амперметр, Вольтметры, Цифровой амперметр
Вольтметр(амперметр)на микроконтроллере Attiny2313 / Микроконтроллеры / Блоги по электронике
Предлагаю вашему вниманию конструкцию цифрового вольтметра, который также может быть переделан в амперметр. Схема была взята из журнала Радио №2 за 2010 год. Схема представлена на рисунке
Вольтметр предназначен для измерения напряжения до 0-99,99 в, этот интервал разбит на два участка – 0-9,999в и 10-99,99 в. Переключение с одного диапазона на другой –автоматическое. Входное сопротивление на первом участке – 470 кОм, на втором – около 100 кОм, абсолютная погрешность измерения на первом участке составляет ±3мв, напряжение питания – 15-20 в, потребляемый ток – 60мА(зависит от примененного семисегментного индикатора). Период повторения измерения – 100мс, максимальное время одного цикла преобразования при входном напряжении 9,999 в – 10мс.
При превышении измеряемым напряжением 99,99 в на индикаторе отображается число «9999», которое мигает с частотой 2Гц. Полярность входного напряжения — положительная.
Принцип работы вольтметра основан на методе преобразования измеряемого напряжения в частоту с помощью однократного интегрирования. Это позволяет по сравнению с микроконтроллерами, имеющими встроенные десятиразрядные АЦП, получить большую разрешающую способность в широком интервале измеряемого напряжения. Подсчет частоты, переключение пределов и вывод результатов измерения на светодиодный индикатор осуществляет микроконтроллер. Подробное описание работы можно прочитать в статье, в прилагаемом файле, так же исходный код и файл прошивки
depositfiles.com/files/9p9spo2oo
Теперь про доработку этого вольтметра. Резистор делителя напряжения R2 я сделал составным – резистор ПТМН – 0,5Вт 100кОм, ±0,25% и последовательно с ним многооборотный подстроечный СП5-2 на 22 кОм, резистор R5 поставил подстроечный СП3-39А на 15 кОм.
Это было сделано для точного подбора сопротивления делителя напряжения при настройке вольтметра.
Вольтметр собран на печатной плате. Плата была перерисована из статьи в программе sprint layout, файл печатки прилагается ниже
depositfiles.com/files/rsbo4oebv
а вот печатка для SMD компонентов
depositfiles.com/files/zi6xq8x7f
Микроконтроллер прошивался при помощи программатора STK 200/300, в программе CodeVisionAVR.
Фьюзы для CodeVisionAVR
Фьюзы для Pony Prog
Питается вольтметр от трансформаторного блока питания с стабилизатором напряжения на микросхеме 7815, собранном по типовой схеме. Блок питания собран на печатной плате, так же на плате находится составной резистор R2 и R5. Файл печатной платы ниже.
depositfiles.com/files/nsaa4kzkj
Фото основной платы вольтметра
Фото блока питания
И теперь все в сборе
Настройка вольтметра заключается в установке резистором R3 тока зарядки конденсатора C2 и подбор сопротивления делителя напряжения.
Предварительно делитель подстроечными резисторами настраивается – резистор R2 на сопротивление 117 кОм, резистор R5 на сопротивление 13 кОм. На вход прибора подают стабилизированное напряжение в интервале 9…9.8 в, контролируя образцовым вольтметром. Резистором R3 уравнивают показания налаживаемого и образцового вольтметров. Увеличивают напряжение до тех пор, пока вольтметр не переключится на второй диапазон измерений. Если показания вольтметра «зависли» при этом, то резисторами R2 и R5 добиваются переключения вольтметра на второй диапазон, после этого нужно повторить регулировку резистором R3. Подают на вольтметр максимально возможное напряжение до 100 в и резисторами R2 и R5 корректируют показания. Далее подают на вход от 5 до 10 в и при необходимости корректируют показания резистором R3. Проверяется показания вольтметра во всем диапазоне.
Фото показаний вольтметра на первом диапазоне и образцового прибора Щ301-1.
Фото показаний вольтметра на втором диапазоне и образцового прибора Щ301-1.
Вольтметр, собранный по этой схеме показал высокую точность показаний, по сравнению с китайскими мультиметрами, его можно применять и как лабораторный.
Для данного вольтметра корпус не изготавливался, вольтметр был встроен в корпус электролизера, для контроля напряжения на электродах, вместо штатного стрелочного вольтметра.
Так же данная схема вольтметра может быть переделана в амперметр.
Схема изменений приведена ниже
Показания могут лежать в диапазоне от 0,00 до 99,99А.
Децимальная точка зафиксирована, старший разряд при показаниях, меньших 10А не горит.
Делитель изъят, вместо С4 стоит танталовый конденсатор К53-4 6,8мкФ — для усреднения. В сток транзистора VT1 добавил резистор 1ом, ёмкость-то большая, хоть немного ограничивает пиковый ток разряда.
Для имеющегося шунта необходимо пересчитать ёмкость С2: Сх=(Uпоказ./Uшунт)*С2, где Сх, мкФ — искомая ёмкость конденсатора, Uпоказ., мВ — требуемое максимальное показание амперметра, Uшунт, мВ — напряжение на шунте, соответствующее максимальному измеряемому току, С2 — 2,2мкФ.
Пусть на шунте падает 300мВ. Для 10А получается: (1000/300)*2,2 = 7,33 мкФ. Ёмкость лучше округлить в большую сторону, до 8,2мкФ. Номинал резистора R4 придется подобрать, он будет меньше, чем в исходной схеме. Немного измененная прошивка прилагается ниже (так же и исход)
depositfiles.com/files/r753yeofl
Ну вот и все! Оценивайте, комментируйте, критикуйте!
Вольтметр-амперметр переменного тока с вычислением мощности на PIC16F690 [Обновлено] » Страница 2 » Журнал практической электроники Датагор
Довольно простой прибор измеряющий напряжение, ток и показывающий полную мощность потребляемую нагрузкой на частоте 50 Гц.
При ремонтных работах или при проверке и испытаниях новых устройств часто требуется подавать напряжение от ЛАТР’а, при этом необходимо контролировать напряжение и ток. Для этих целей был разработан и собран вольтметр-амперметр на микроконтроллере с LCD индикатором.
Поскольку, напряжение и ток измеряются, то легко вычисляется и полная мощность. В результате получился весьма компактный измеритель.
Технические характеристики
1. Пределы изменения измеряемого напряжения 0 – 255
Вольт
, дискретность 0,5 вольта. Показания отображаются с шагом 1вольт.
2. Пределы изменения измеряемого тока 0 – 10
Ампер
, дискретность 20 ма. Показания отображаются с шагом 10 ма.
3. Полная мощность вычисляется, как произведение величины тока на напряжение и отображается только целочисленное значение в
Вольт
-амперах.
Содержание / Contents
Камрад, рассмотри датагорские рекомендации
🌼 Полезные и проверенные железяки, можно брать
Опробовано в лаборатории редакции или читателями.
Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V
Паяльная станция 80W SUGON T26, жала и ручки JBC!
Отличная прочная сумочка для инструмента и мелочей
Хороший кабель Display Port для монитора, DP1.
4
Конденсаторы WIMA MKP2 полипропилен
Трансформатор-тор 30 Ватт, 12V 15V 18V 24V 28V 30V 36V
SN-390 Держатель для удобной пайки печатных плат
Панельки для электронных ламп 8 пин, керамика
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
В схеме применено прямое измерение переменного напряжения и тока микроконтроллером.
Измеряемое напряжение через делитель R7, R9, R12 и C12 поступает на вход микроконтроллера через конденсатор C10. Конденсатор C12 совместно с делителем входного напряжения образует интегрирующую цепь, которая препятствует проникновению импульсных помех.
Измеряемый ток протекает по шунту R1, напряжение, снимаемое с него, усиливается операционным усилителем и через цепочку R8 и C8 поступает на вход микроконтроллера.
Первый каскад на OP1 представляет собой инвертирующий усилитель с интегрирующим конденсатором C3 в цепи обратной связи. В связи с тем, что размах напряжения, снимаемого с OP1 должен быть около 5 Вольт, на микросхему усилителя поступает повышенное питание (9-15 Вольт). Второй каскад на OP2 включен повторителем и особенностей не имеет. Конденсатор C3 служит для уменьшения помех при работе АЦП микроконтроллера.
На измерительные входы RA0 и RA1 поступает постоянное стабилизированное смещение 2,5 вольта через резисторы R11 и R13. Это напряжение позволяет правильно измерять положительный и отрицательный полупериоды входных напряжений.
К микроконтроллеру PIC16F690 подключен LCD дисплей, с отображением 2-х строк по 16 символов. Резистор R14 служит для установки оптимальной контрастности дисплея. Резистор R15 определяет ток подсветки дисплея.
Питание прибора осуществляется от отдельного трансформатора на 9 – 12 Вольт. Стабилизатор питания +5 Вольт собран на микросхеме 78L05 и особенностей не имеет.
Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему. Микропроцессор применен PIC16F690 с довольно большим объемом памяти, что позволило применить LCD дисплей и написать программу на языке высокого уровня без особых ухищрений. Тактовая частота внутреннего генератора выбрана 8 МГц.
Блок программы izm_U измеряет величины напряжения и тока. В версии V3 – применено прямое измерение напряжения и тока без привязки к фазе, что позволило получить правильные показания напряжения и тока при реактивной нагрузке.
Блок программы display — вывод текстовой информации на LCD дисплей.
Блок программы CustomChar – формирование символов русского алфавита, позволяет выводить на экран символы русского алфавита для нерусифицированных индикаторов.
В основном блоке main выполняется преобразование результатов измерений в текстовую форму для последующего вывода на дисплей.
Все детали установлены на печатной плате. Дисплей вставляется в разъемы платы и крепится винтами к стойкам длиной 12 мм. В связи небольшим расстоянием между платами конденсаторы применены небольшой высоты C4, C5 на 16
Вольт
, остальные на 6,3 или 10
Вольт
. Измерительный резистор R7 должен быть высоковольтным. Я установил резистор типа МЛТ1. Шунт взят от неисправного мультиметра. В связи с тем, что различные типы дисплеев могут иметь различное подключение питания (ножки 1 и 2), то на печатной плате питание на ножки дисплея 1 и 2 поступает через перемычки. Их надо коммутировать правильно, в соответствии с применяемым дисплеем. Наличие русского алфавита в дисплее необязательно, так как он формируется программно. Микроконтроллер устанавливается в цанговую панельку.
Исключён фрагмент. Полный вариант доступен меценатам и полноправным членам сообщества.
Я запитал прибор от телефонного адаптера. В связи с тем, что на плате есть свой мост Br1, полярность подключения не имеет значения. Важно, чтобы на конденсаторе C4 было напряжение в пределах 10 – 15
Вольт
.
Схема подключения могут быть и другими. Например, на вход подать 6,3 вольта, а к входу подключить накал радиоламп для измерения тока накала и т.п.
Необходимо проверить монтаж платы и включить устройство. На время настройки для подключения дисплея я сделал кабель — переходник длиной 10 – 15 см.
1. Вращая резистор R14, выставляем оптимальную контрастность дисплея. На индикаторе должны отобразиться нулевые значения напряжения, тока и мощности.
2. После этого на вход подают напряжение (можно сетевое 220
Вольт
), которое измеряется контрольным вольтметром, при этом на индикаторе должно отобразиться значение напряжения.
Вращая резистор R12, устанавливаем показания напряжения на дисплее равным напряжению, поданному на вход. Возможно, потребуется изменить в некоторых пределах резистор R9.
3. Для настройки правильных показаний амперметра подключаем какую-либо нагрузку (можно лампу накаливания на 100 – 200 ватт) через контрольный амперметр. После этого на вход подают напряжение, при этом на индикаторе должны отобразиться значения напряжения и тока. Вращая резистор R6, устанавливаем показания тока на дисплее равными току на контрольном амперметре. В связи с тем, что шунт может иметь сопротивление, несколько другого номинала возможно, потребуется изменить в некоторых пределах значение резистора R5.
После проведения настройки дисплей можно включить без кабеля — переходника и прикрепить к плате.
При первых включениях без подключения нагрузки прибор показывал ток 10 – 30 ма. Оказалось, что конденсаторы давали некоторую утечку. После 5-10 минут работы ток падал до нуля.
В дальнейшем конденсаторы «отформовались» и дефект исчез.
a) Мне прибор оказался очень полезен при проверке и испытаниях новых устройств.
b) Прибор легко меряет мощности, потребляемые различной бытовой техникой (лампа накаливания, экономичная лампа, фен, утюг, электропаяльник на 36
Вольт
, автомобильные лампы и т.д.), а также компьютера и принтера.
c) Очень легко измеряются ток холостого хода трансформатора (оказалось, что он не всегда равен ожидаемому!).
1. Идея прибора взята из описания “
Суперпростой амперметр и вольтметр на супердоступных деталях
”, автор Eddy71.
2. Даташиты на детали
Схема, печатная плата и программа с прошивкой
🎁Shema-VAvar.zip
12.09 Kb ⇣ 485
🎁Plata-VAvar.zip
18.04 Kb ⇣ 501
🎁Soft_VAar_V2.
zip
6.41 Kb ⇣ 527
Прошивка v2 с расширенным диапазоном измерений (28-12-2013)
Расширены пределы допустимых значений напряжения до 511V и тока до 20,46А
🎁Proshivka-v2-511V-2046A.7z
5.49 Kb ⇣ 256
Прошивка v3 с расширенным диапазоном измерений (15-02-2014)
Расширены пределы допустимых значений напряжения до 255V и тока до 51А
🎁255V-51A-datagor.ru.7z
5.59 Kb ⇣ 211
Иван Внуковский, г. Днепропетровск
Самодельный амперметр
Довольно простой прибор измеряющий напряжение, ток и показывающий полную мощность потребляемую нагрузкой на частоте 50 Гц.
При ремонтных работах или при проверке и испытаниях новых устройств часто требуется подавать напряжение от ЛАТР’а, при этом необходимо контролировать напряжение и ток. Для этих целей был разработан и собран вольтметр-амперметр на микроконтроллере с LCD индикатором. Поскольку, напряжение и ток измеряются, то легко вычисляется и полная мощность. В результате получился весьма компактный измеритель.
Технические характеристики
1. Пределы изменения измеряемого напряжения 0 – 255 Вольт, дискретность 0,5 вольта. Показания отображаются с шагом 1вольт. 2. Пределы изменения измеряемого тока 0 – 10 Ампер, дискретность 20 ма. Показания отображаются с шагом 10 ма. 3. Полная мощность вычисляется, как произведение величины тока на напряжение и отображается только целочисленное значение в Вольт-амперах.
↑ Принципиальная схема
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
В схеме применено
прямое измерение переменного напряжения и тока
микроконтроллером. Измеряемое напряжение через делитель R7, R9, R12 и C12 поступает на вход микроконтроллера через конденсатор C10. Конденсатор C12 совместно с делителем входного напряжения образует интегрирующую цепь, которая препятствует проникновению импульсных помех.
Измеряемый ток протекает по шунту R1, напряжение, снимаемое с него, усиливается операционным усилителем и через цепочку R8 и C8 поступает на вход микроконтроллера.
Первый каскад на OP1 представляет собой инвертирующий усилитель с интегрирующим конденсатором C3 в цепи обратной связи. В связи с тем, что размах напряжения, снимаемого с OP1 должен быть около 5 Вольт, на микросхему усилителя поступает повышенное питание (9-15 Вольт). Второй каскад на OP2 включен повторителем и особенностей не имеет. Конденсатор C3 служит для уменьшения помех при работе АЦП микроконтроллера.
На измерительные входы RA0 и RA1 поступает постоянное стабилизированное смещение 2,5 вольта через резисторы R11 и R13. Это напряжение позволяет правильно измерять положительный и отрицательный полупериоды входных напряжений. К микроконтроллеру PIC16F690 подключен LCD дисплей, с отображением 2-х строк по 16 символов. Резистор R14 служит для установки оптимальной контрастности дисплея. Резистор R15 определяет ток подсветки дисплея. Питание прибора осуществляется от отдельного трансформатора на 9 – 12 Вольт. Стабилизатор питания +5 Вольт собран на микросхеме 78L05 и особенностей не имеет.
Вольтметр и амперметр для блока питания из мультиметра M830B
Вольтметр и амперметр для блока питания из мультиметра
Идея переделки мультиметра для контроля напряжения и тока, возникла во время изготовления блока питания. Для индикации напряжения предполагалась применить стрелочный индикатор. Уже и разобрал его, нарисовал новую шкалу, но подумал и решил, что цифровой индикатор будет гораздо лучше смотреться. Как-то в журнале «Радио» была статья переделки компьютерного блока питания и там для контроля выходного напряжения и тока применялась микросхема АЦП КР572ПВ2А, а для отображения информации служили светодиодные цифровые индикаторы. Так как стоимость микросхемы, индикаторов и деталей сравнима с ценой мультиметра, то было принято решение о переделке мультиметра для контроля напряжения и тока в блоке питания.
Основным смыслом переделки было уменьшение размеров платы с индикатором, т.е. просто часть платы надо было отрезать.
Для переделки был приобретен самый простой и дешевый китайский мультиметр M830B. Схему мультиметра M830B можно скачать в нашем файловом архиве. Предел измерения величины напряжения нашей конструкции составит 200 В, а предел по току 10 А. Для выбора режима измерения «Напряжение» — «Ток» используется переключатель S1 с двумя группами контактов. На схеме показано положение переключателя в режиме измерения напряжения.
Вначале надо разобрать мультиметр и вытащить плату. Вид платы со стороны деталей вы можете увидеть на фотке.
Наша конструкция будет размещена на дв ух платах. Одна плата с индикатором, другая плата с деталями входной части мультиметра и дополнительным ст абилизатором на 9 вольт. Схема второй платы приведена на картинке. В качестве резисторов делителя используются выпаянные резисторы с платы мультиметра. Их обо значение на схеме, соответствует обозначени ям на плате мультиметра M830B.
Также на схеме пр иведены дополнительные пояснения.
Буквы в кружочках соответствуют точкам подключения одной платы к другой. Для питания конструкции используется маломощный стабилизатор напряжения, который подключается к отдельной обмотке трансформатора.
Собственно при ступим.
Выпаиваем R1 8, R9, R6, R5. Рез и с то ры R 6 и R5 сохраняем для входной части нашей конструкции.
Отрезаем верхний контакт R10 от схемы и вырезаем часть дорожки(на фотке помечено крестиками). Выпаиваем R10.
Выпаиваем R12 и R11.
R12 и R11 соединяем последовательно. И припаиваем одним концом к верхнему контакту R10, а другим к отрезанной от R10 дорожке. Выпаиваем R20 и запаиваем его на место R9.
Выпаиваем R16 и сверлим для него новые отверстия (см. фотку)
Переворачиваем плату индикатором к себе.
Ближний от индикатора контакт R9(теперь там R20) отрезаем от схемы(помечено крестиком). Дальние от индикатора контакты R9(теперь там R20) и R19 соединяем вместе (со стороны индикатора), на фотке обозначено красной перемычкой.
Верхний контакт R10 (там теперь R11 и R12) соединяем с нижним контактом R13, на фотке обозначено красной перемычкой.
Удаляем часть дорожек помеченных крестиками. И припаиваем перемычку к ближнему от индикатора контакту R9(теперь там R20), взамен удаленной дорожки.
Удаляем помеченные крестиком дорожки, и подготавливаем контактные пятачки для распайки со второй платой, на фотке указаны стрелочками.
Припаиваем перемычку.
Припаиваем контактные провода от второй платы, соблюдая соответствие букв(a-A, b-B и т.д.)
На этой фотке конструкция встроена в блок питания, для которого и создавалась. При подключенной нагрузке, нажатием кнопки «Напряжение-Ток», на индикаторе высвечивается значение протекающего тока.
↑ Программа
Программа написана на языке СИ (mikroC PRO for PIC), разбита на блоки и снабжена комментариями. В программе применено прямое измерение переменного напряжения микроконтроллером, что позволило упростить схему.
Микропроцессор применен PIC16F690 с довольно большим объемом памяти, что позволило применить LCD дисплей и написать программу на языке высокого уровня без особых ухищрений. Тактовая частота внутреннего генератора выбрана 8 МГц.
Блок программы izm_U
измеряет величины напряжения и тока. В версии V3 – применено прямое измерение напряжения и тока без привязки к фазе, что позволило получить правильные показания напряжения и тока при реактивной нагрузке. Блок программы
display
— вывод текстовой информации на LCD дисплей.
Блок программы CustomChar
– формирование символов русского алфавита, позволяет выводить на экран символы русского алфавита для нерусифицированных индикаторов. В основном блоке
main
выполняется преобразование результатов измерений в текстовую форму для последующего вывода на дисплей.
Амперметр на светодиодах своими руками (схема)
Цифровой амперметр на светодиодах – удобный способ отображения информации, при котором имеет значение не только модуль измеряемой величины (что, кстати, значительно удобнее определять не по отклонению стрелочного индикатора, а по величине столбчатой диаграммы, или при помощи мини-дисплея), но и частоту изменения этого параметра.
Описание схемы
Светодиоды не отличаются большой мощностью, но использовать их в слаботочных электрических цепях допустимо и целесообразно. В качестве примера можно рассмотреть схему получения цифрового амперметра для определения силы тока в аккумуляторной батарее автомобиля, при номинальном диапазоне значений в 40…60 мА.
Вариант внешнего вида амперметра на светодиодах в столбик
Количество использованных светодиодов определит пороговое значение тока, при котором в работу будет включаться один из светодиодов. В качестве операционного усилителя можно использовать LM3915, либо подходящий по параметрам микроконтроллер. На вход будет подаваться напряжение через любой низкоомный резистор.
Удобно отражать результаты измерения в виде столбчатой диаграммы, где весь, практически используемый диапазон тока будет разделяться на несколько сегментов по 5…10 мА. Плюсом LED является то, что в схеме можно использовать элементы разного цвета – красного, зелёного, синего и т.
д.
↑ Детали и конструкция
Все детали установлены на печатной плате. Дисплей вставляется в разъемы платы и крепится винтами к стойкам длиной 12 мм. В связи небольшим расстоянием между платами конденсаторы применены небольшой высоты C4, C5 на 16 Вольт, остальные на 6,3 или 10 Вольт. Измерительный резистор R7 должен быть высоковольтным. Я установил резистор типа МЛТ1. Шунт взят от неисправного мультиметра. В связи с тем, что различные типы дисплеев могут иметь различное подключение питания (ножки 1 и 2), то на печатной плате питание на ножки дисплея 1 и 2 поступает через перемычки. Их надо коммутировать правильно, в соответствии с применяемым дисплеем. Наличие русского алфавита в дисплее необязательно, так как он формируется программно. Микроконтроллер устанавливается в цанговую панельку.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Я запитал прибор от телефонного адаптера. В связи с тем, что на плате есть свой мост Br1, полярность подключения не имеет значения.
Важно, чтобы на конденсаторе C4 было напряжение в пределах 10 – 15 Вольт.
↑ Настройка
Необходимо проверить монтаж платы и включить устройство. На время настройки для подключения дисплея я сделал кабель — переходник длиной 10 – 15 см.
1. Вращая резистор R14, выставляем оптимальную контрастность дисплея. На индикаторе должны отобразиться нулевые значения напряжения, тока и мощности. 2. После этого на вход подают напряжение (можно сетевое 220 Вольт), которое измеряется контрольным вольтметром, при этом на индикаторе должно отобразиться значение напряжения. Вращая резистор R12, устанавливаем показания напряжения на дисплее равным напряжению, поданному на вход. Возможно, потребуется изменить в некоторых пределах резистор R9. 3. Для настройки правильных показаний амперметра подключаем какую-либо нагрузку (можно лампу накаливания на 100 – 200 ватт) через контрольный амперметр. После этого на вход подают напряжение, при этом на индикаторе должны отобразиться значения напряжения и тока.
Вращая резистор R6, устанавливаем показания тока на дисплее равными току на контрольном амперметре. В связи с тем, что шунт может иметь сопротивление, несколько другого номинала возможно, потребуется изменить в некоторых пределах значение резистора R5. После проведения настройки дисплей можно включить без кабеля — переходника и прикрепить к плате.
Сообщества › Кулибин Club › Блог › Изготовление шунта амперметра для зарядного устройства
Всем добрый вечер! Хочу поделится методикой изготовления шунта для амперметра в зарядное устройство. Не давно у знакомого в зарядном устройстве перегорел шунт и соответственно сгорел и сам амперметр. И так, нашол вот такой прибор со шкалой от 0 до 50А.
Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для применения в нашем ЗУ надо изготовить шунт. Шунт — устройство, которое позволяет электрическому току протекать в обход какого либо участка электрической схемы. В нашем случае через шунт проходит основной зарядный ток, а через амперметр малая часть, пропорциональная основной величине тока.
Для шунта берем обычную канцелярскую скрепку.
На упаковке со скрепками было написано «Скрепки никелированные», фото не сделал самой упаковки. Разгибаем ее, чтоб из нее получился прямой кусочек проволоки… Далее сгибаем кончики проволоки под гайки прибора и прикручиваем их вместе с проводами к амперметру. Для калибровки амперметра нам понадобится регулируемый блок питания от 0 до 20 В с током в 5А, но можно обойтись обычным автомобильным аккумулятором (напишу далее), проволочный 100 Вт резистор ПЭВ-100,
мультиметр и соединительные провода. Все соединяем проводами между собой последовательно и подключаем к блоку питания.
Выставляем ток в 1А и смотрим на наш амперметр. Он показывает около 1,5 А. Нам надо 1 А.
Уменьшаем длинну шунта, чтоб стрелка амперметра стала показывать 1А.(По шкале амперметра это будет 10А). Далее вместо резистора подключаем лампочку с фары на ближний свет. Проверяем как работает амперметр на больших токах.
После, когда длинна шунта уже нам известна, завернутые под гайку кончики необходимо залудить оловом.
После разбираем наш прибор и белым корректором зарисовываем на шкале нули, собираем прибор. Шкала прибора получилась от 0 до 5А вместо 0-50А. Если нету под рукой блока питания с регулировкой и проволочного 100 Вт резистора, вместо блока питания можно использовать автомобильный аккумулятор, а вместо резистора лампочку с габаритов задней фары на 15Вт. При подключении к аккумулятору, ток в цепи будет равен около 1 А, что достаточно для начальной калибровки амперметра. Потом так же можна подключить лампочку с передней фары в режиме ближнего света, для проверки амперметра под большим током. Делаем контрольную поверку мультиметром и прибор можно устанавливать в зарядное. Вот я поделился наглядной методикой изготовления шунта для амперметра в зарядное устройство… Задавайте вопросы если что то не понятно… Удачи всем на дорогах!
Источник
↑ Файлы
Схема, печатная плата и программа с прошивкой ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
▼ Файловый сервис недоступен.
Зарегистрируйтесь или авторизуйтесь на сайте.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Прошивка v2 с расширенным диапазоном измерений
(28-12-2013) Расширены пределы допустимых значений напряжения до 511V и тока до 20,46А ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Прошивка v3 с расширенным диапазоном измерений
(15-02-2014) Расширены пределы допустимых значений напряжения до 255V и тока до 51А ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Иван Внуковский, г. Днепропетровск
Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А в Павлограде (Амперметры)
- Украина
- Электроизмерительные приборы
- Амперметры Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А в Павлограде
org/ListItem»>
Павлоград
Цена: 90 грн.
за 1 шт
Компания магазин “ДОСТУПНЫЙ“ (Павлоград) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А с доставкой по одному региону Украины, расчеты производятся в грн. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.
Описание товара
Профессиональный ЖК экран цифровой амперметр вольтметр
Измерение сила тока: 0 ~ 10A постоянный ток
Измерение напряжение: 0 ~ 100В постоянный ток
Минимальное разрешение (В): 0.1В
Минимальное разрешение (А): 0,01A
Питание напряжение: 4,5-30В постоянный ток
Ток: < 20mA
Точность: 1%
Рабочая температура: -10-65 ℃ (относительная влажность ниже 80%)
Размер экрана: 0,28 дюйма
Размер: 48 х 29 х 21 мм
Товары, похожие на Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А
Вы можете оформить заказ на «Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А» в организации «магазин ДОСТУПНЫЙ» через наш каталог БизОрг.
Цена составляет 90 грн. (минимальный заказ 1 шт). Сейчас предложение находится в статусе «в наличии».
Почему «магазин ДОСТУПНЫЙ»
специальное предложение по цене для пользователей торговой площадки БизОрг;
своевременное выполнение взятых обязательств от фирмы с рейтингом 3.9;
разнообразные методы оплаты.
Оставьте заявку прямо сейчас!
FAQ
- Как оставить заявку?Чтобы оставить заявку на «Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А» свяжитесь с фирмой «магазин ДОСТУПНЫЙ» по контактным данным, которые указаны в правом верхнем углу. Обязательно укажите, что нашли организацию на торговой площадке БизОрг.
- Где узнать более подробную информацию об организации «магазин ДОСТУПНЫЙ»?Для получения подробных даных об организации перейдите в правом верхнем углу по ссылке с названием фирмы. Затем перейдите на нужную вкладку с описанием.
- Предложение указано с ошибками, контактный номер телефона не отвечает и т.
п.Если у вас появились проблемы при взаимодействии с «магазин ДОСТУПНЫЙ» – сообщите идентификаторы организации (176170) и товара/услуги (3710507) в нашу службу поддержки пользователей.
п.Если у вас появились проблемы при взаимодействии с «магазин ДОСТУПНЫЙ» – сообщите идентификаторы организации (176170) и товара/услуги (3710507) в нашу службу поддержки пользователей.Служебная информация
«Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А» можно найти в следующей категории: «Амперметры».
Предложение было создано 02.09.2013, дата последнего обновления — 16.11.2013.
За это время предложение было просмотрено 2682 раза.
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией магазин “ДОСТУПНЫЙ“ цена товара «Цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А» (90 грн.) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании магазин “ДОСТУПНЫЙ“ по указанным телефону или адресу электронной почты.
Часы работы:
Телефоны:
+380 (99) 986-74-25
Купить цифровой амперметр вольтметр постоянного тока на микроконтроллере электронный встраиваемый 10А в Павлограде:
ул. Лермонтова, 15, Павлоград, 51400, Украина
Условия доставки из другого региона:
Доставка в страны:
– Украина
Вольтметр Амперметр с использованием микроконтроллера
pic
|
|
Вольтметр Амперметр Описание
Этот вольтметр-амперметр предназначен для измерения выходного напряжения 0–70 В / 0–500 В с разрешением 100 мВ и силы тока 0–10 А или более с разрешением 10 мА.
Это идеальное дополнение к любому домашнему лабораторному блоку питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и потребляемый ток. Благодаря дополнительной калибровке с помощью кнопок SETUP, UP и DOWN теперь можно откалибровать измеритель для измерения напряжения выше 70 В и тока выше 10 А.
Сердцем вольтметра-амперметра является микроконтроллер PIC16F876A со встроенным аналого-цифровым преобразователем (АЦП) и ЖК-дисплеем 2×16 зелено-синей подсветки.
Вольтметр В амперметре используется очень мало внешних компонентов, что позволяет разместить этот удобный измеритель на небольшой печатной плате. Измеритель обеспечивает исключительно точные показания благодаря встроенной программной калибровке и использованию 1% металлопленочных резисторов. Ему требуется только одно напряжение питания, которое можно получить непосредственно от основного источника питания. Весь вольтметр потребляет всего 10 мА при включенной подсветке ЖК-дисплея и 3 мА при выключенной подсветке.
Подсветку ЖК-дисплея можно отключить, отключив резистор 10 Ом от ЖК-дисплея.
Напряжение измеряется с помощью двух последовательно соединенных резисторов 100K и 6,8K.
Чувствительный к току шунтирующий резистор 0,47 Ом включен последовательно с нагрузкой на шине отрицательного напряжения и через резистор 100К подается на микросхему микроконтроллера.
Схема печатной платы вольтметра-амперметра
Схема подключения вольтметра-амперметра
| 4 Измерение напряжения батареи 6-30В. Использование единого источника питания для измерения напряжения и мощности комплекта вольт-амперметра. |
Процесс калибровки вольтметра-амперметра
Кроме того, вольтметр-амперметр можно легко откалибровать, временно подключив три сенсорные кнопки (SETUP, UP & DOWN) или даже кусок провода к портам C1, C2 и C3 микроконтроллера PIC16F876.
Чтобы войти в режим настройки калибровки, убедитесь, что измеритель выключен. Нажмите и удерживайте кнопку SETUP в течение двух секунд при включении питания измерителя, пока на ЖК-дисплее не отобразится сообщение «Setup Mode».
После того, как сообщение «Режим настройки» исчезнет, мы будем калибровать показания напряжения, и показания напряжения будут отображаться на дисплее в реальном времени. Подключите самое высокое напряжение к входу , которое вы обычно измеряете, а затем также подключите коммерческий мультиметр к входу. Мы будем сопоставлять напряжение вольтметра PIC с коммерческим мультиметром. Используйте кнопки ВВЕРХ и ВНИЗ, чтобы согласовать напряжение на обоих устройствах.
После согласования напряжения нажмите кнопку SETUP, чтобы начать калибровку показаний тока. Теперь вы можете снизить напряжение и подключить нагрузку от 500 мА до примерно 2 А последовательно с коммерческим мультиметром на Выход мультиметра PIC. Наконец, снова нажмите кнопку SETUP, и настройки калибровки будут сохранены в энергонезависимой памяти EEPROM микроконтроллера PIC16F876. Процесс калибровки завершен. Память EEPROM сохраняется даже при отключении питания. Калибровка должна быть выполнена только один раз. Если вам когда-нибудь понадобится снова изменить настройки калибровки, вы можете сделать это, следуя инструкциям по калибровке. Теперь мультиметр PIC готов к использованию в источнике питания или любом другом проекте по вашему выбору. Вольтметр Амперметр Комплект |
Вы можете приобрести полный комплект вольтметра-амперметра премиум-качества в магазине Electronics-DIY.
Источник: Вольтметр Амперметр
|
|
|
|
|
Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, например к iPhone или компьютеру.
Генератор функций XR2206 производит высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выходная частота может регулироваться от 1 Гц до 2 МГц.
Частотомер/счетчик 60 МГц измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения неизвестной частоты генераторов, радиоприемников, передатчиков, функциональных генераторов, кварцевых кристаллов и т. д. Благодаря встроенному усилителю оно имеет превосходную входную чувствительность.
Создайте свой собственный точный LC-метр специальной серии и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Измеритель позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель Accurate LC разработан для профессионалов, которым требуется беспрецедентная точность измерений, и включает в себя высокоточные компоненты, которые можно найти только в наборах премиум-класса.
Беспроводное управление устройствами с помощью 4-канального радиочастотного пульта дистанционного управления. Работает сквозь стены на расстоянии 200 м / 650 футов. Вы можете управлять освещением, вентиляторами, гаражными воротами, роботами, системами безопасности, моторизованными шторами, оконными жалюзи, дверными замками, разбрызгивателями и всем, что только можно придумать.
Вольтметр Амперметр может измерять напряжение до 70 В с разрешением 100 мВ и силу тока до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16×2 с зеленой подсветкой. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Счетчик также можно модифицировать и откалибровать с помощью трех кнопок для измерения напряжения выше 70 В и силы тока более 10 А.
FM-радиоприемник TDA7000 с усилителем LM386
Опубликовано 7 июня 2022 г.
Простая схема и простая сборка FM-радиоприемник TDA7000 с микросхемой усилителя LM386 своими руками. Сборка FM-радио всегда интересна любителям электроники. TDA7000, который интегрирует монофонический FM-радио на всем пути от антенного входа до аудиовыхода. Снаружи ИМС TDA7000 имеется только один перестраиваемый LC-контур гетеродина, несколько недорогих керамических конденсаторов и один резистор. TDA7000 значительно снижает затраты на сборку и настройку после производства, поскольку только схема генератора нуждается в настройке во время производства, чтобы установить пределы настроенного диапазона частот. Полное FM-радио может быть сделано достаточно маленьким, чтобы поместиться внутри калькулятора, прикуривателя, брелка для ключей или даже тонких часов. TDA7000 также может использоваться в качестве приемника в таком оборудовании, как беспроводные телефоны, радиостанции CB, радиоуправляемые модели, пейджинговые системы, звуковой канал телевизора или другие системы демодуляции FM.
BA1404 Стерео FM-передатчик с усилителем
Опубликовано 4 мая 2022 г.
Соберите собственную довольно простую высококачественную стереосхему FM-передатчика, как показано на фотографии. Схема основана на микросхеме BA1404 от ROHM Semiconductors и усилителе S9018 для расширения диапазона передатчика. BA1404 представляет собой монолитный стереофонический FM-модулятор, который имеет встроенные схемы стереомодулятора, FM-модулятора и ВЧ-усилителя. FM-модулятор может работать на частоте от 76 до 108 МГц, а источник питания для схемы может быть от 6 до 12 вольт.
Портативный регулируемый настольный источник питания 1–32 В, 0–5 А
Опубликовано в среду, 13 апреля 2022 г.
Я слишком долго не имел переменного источника питания для лабораторного стола. Блок питания, который я использовал для питания большинства своих проектов, слишком часто подвергался короткому замыканию. Я фактически убил 2 случайно и нуждался в замене. В моей мастерской лежало много липо-аккумуляторов 18650, поэтому я решил использовать их для создания портативного регулируемого настольного источника питания, который можно было бы легко перемещать и использовать на ходу. Блок питания состоит из повышающего модуля питания постоянного тока, дисплея напряжения и тока, переключателя, подстроечных потенциометров стандартного размера 10K, XT-60 и балансировочного разъема для зарядки массива из 8×4 аккумуляторов 18650.
Усилитель FM-передатчика мощностью 1 Вт
Опубликовано 30 марта 2022 г.
Усилитель FM-передатчика мощностью 1 Вт с разумно сбалансированной конструкцией, предназначенной для повышения радиочастоты в диапазоне 88–108 МГц. Это может считаться довольно чувствительной конфигурацией при использовании с качественными транзисторами ВЧ-усилителя мощности, триммерами и катушками индуктивности. Он предполагает коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0,1 Вт выходная мощность может быть значительно больше 1 Вт. Транзистор Т1 желательно выбирать исходя из входного напряжения. Для напряжения 12В рекомендуется использовать транзисторы типа 2N4427, КТ920А, КТ934А, КТ904, BLX65, 2SC1970, BLY87. Для напряжения 18-24В возможно использование транзисторов типа 2N3866, 2N3553, КТ922А, BLY91, BLX92A. Вы также можете рассмотреть возможность использования 2N2219 с входным напряжением 12 В, однако это даст выходную мощность около 0,4 Вт.
Декодер DCC для Arduino
Опубликовано 14 марта 2022 г. Эти пакеты данных содержат адрес устройства и набор инструкций, который встроен в виде напряжения переменного тока и подается на железнодорожный путь для управления локомотивами. Большим преимуществом DCC по сравнению с аналоговым управлением постоянным током является то, что вы можете независимо контролировать скорость и направление многих локомотивов на одном и том же железнодорожном пути, а также управлять многими другими осветительными приборами и аксессуарами, используя тот же сигнал и напряжение. Коммерческие декодеры DCC доступны на рынке, однако их стоимость может довольно быстро возрасти, если у вас есть много устройств для управления. К счастью, вы можете самостоятельно собрать простой DCC-декодер Arduino для декодирования DCC-сигнала и управления до 17 светодиодами/аксессуарами на каждый DCC-декодер.
Самый простой FM-приемник
Опубликовано 1 февраля 2022 г.
Это, пожалуй, один из самых простых и маленьких FM-приемников для приема местных FM-станций. Простой дизайн делает его идеальным для карманного FM-приемника. Аудиовыход приемника усиливается микросхемой усилителя LM386, которая может управлять небольшим динамиком или наушниками. Схема питается от трех элементов питания типа ААА или АА. Секция FM-приемника использует два радиочастотных транзистора для преобразования частотно-модулированных сигналов в аудио. Катушка L1 и переменный конденсатор емкостью 22 пФ образуют колебательный контур, который используется для настройки на любые доступные FM-станции.
FM-передатчик мощностью 7 Вт
Опубликовано 20 января 2022 г.
Это сборка известного FM-передатчика под названием Veronica. Передатчик был построен на двух отдельных платах. Первая плата (на фото выше) — это сам передатчик Veronica с выходной мощностью 600 мВт при питании от напряжения 12 В или 1 Вт при питании от напряжения 16 В. Вторая плата представляет собой ВЧ-усилитель мощности, в котором используется транзистор 2SC1971 для усиления выходного сигнала Veronica примерно до 7 Вт. Хотя передатчик может питаться от 9-16 В, рекомендуется, чтобы и передатчик, и усилитель питались от напряжения 12 В, поскольку 600 мВт является верхним пределом для управления транзистором 2SC1971.
Простой стерео FM-передатчик с использованием микроконтроллера AVR
Опубликовано 3 января 2022 г.
Я был очарован идеей создания простого стереокодировщика для создания стереофонического FM-передатчика. Не то чтобы стерео много значило для меня вдали от компьютера. Я использую передатчик FM-радиовещания для передачи выходного сигнала моих компьютеров на FM-радио на кухне, в спальне, на подъездной дорожке и в саду. В этих условиях я считаю, что моно достаточно, будь то музыка или радиопрограммы из Интернета, поскольку я все равно в основном занят чем-то другим. Когда я стою на четвереньках в саду, по локоть сажаю куст, музыка действительно не кажется более сладкой, когда она звучит в стерео. Но это не помешало мне увлечься идеей создания стереокодера. Стерео всегда казалось большим количеством схем и беспокойства из-за небольшой выгоды, которую оно давало. То есть до нескольких недель назад.
Стерео FM-приемник
Опубликовано 24 декабря 2021 г.
Высокочувствительный приемник TEA5711 позволяет принимать удаленные станции с расстояния более 150 миль (240 км). Хорошая селективность достигается с помощью керамических фильтров с узкой полосой пропускания. Автоматический контроль частоты AFC захватывает станции для приема без дрейфа. Стереоразделение, которое зависит от мощности сигнала, очень заметно на сильных сигналах. А в высококачественных наушниках звук насыщенный, с глубокими базами и высокими высокими частотами, что позволяет часами наслаждаться стереомузыкой.
Простой FM-передатчик, сделанный своими руками
Опубликовано 1 октября 2021 г. Более того, когда-нибудь возникало желание создать собственную FM-станцию на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!. Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки.
| 1 Гц — 2 МГц Генератор функций XR2206 |
Грубая настройка частоты осуществляется с помощью 4-позиционного DIP-переключателя для следующих четырех частотных диапазонов; (1) 1 Гц-100 Гц, (2) 100 Гц-20 кГц, (3) 20 кГц-1 МГц, (4) 150 кГц-2 МГц. Выходную частоту можно точно настроить с помощью потенциометров P1 и P2. |
| Комплект для точного измерения LC, специальная серия |
Создайте свой собственный точный измеритель LC (измеритель индуктивности/емкости) специальной серии и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Точный LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. Special Edition включает первоклассные высокоточные компоненты, которые можно найти только в комплектах премиум-класса. Он включает в себя высококачественную двухстороннюю печатную плату (PCB) с красной паяльной маской и предварительно припаянными дорожками для облегчения пайки, съемный ЖК-дисплей с желто-зеленой светодиодной подсветкой, программируемый чип микроконтроллера PIC16F628A, высокоточные конденсаторы и катушку индуктивности, 1% металла. Пленочные резисторы, механически обработанные разъемы для интегральных схем, позолоченные штыревые контакты, разъемы для ЖК-дисплеев и все другие компоненты, необходимые для сборки комплекта премиум-качества. Благодаря использованию ЖК-разъемов ЖК-дисплей можно отсоединить от основной платы в любой момент, даже после того, как комплект собран. Все компоненты имеют сквозное отверстие и легко паяются. |
| 10 Гц — 60 МГц Частотомер/счетчик Комплект |
Частотомер/счетчик на 60 МГц для измерения частоты от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д. Измеритель обеспечивает очень стабильные показания и обладает отличной входной чувствительностью благодаря встроенный усилитель и преобразователь TTL, поэтому он может измерять даже слабые сигналы от кварцевых генераторов. |
| Вольт-амперметр PIC |
|
| BA1404 Стерео FM-передатчик HI-FI — специальный комплект |
Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI Stereo FM Transmitter — Special Edition Kit — это захватывающий передатчик, который будет транслировать высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка. Добавьте усилитель / усилитель передатчика FM / VHF мощностью 500 мВт для еще большего радиуса действия. Special Edition BA1404 HI-FI Stereo FM Transmitter Kit включает в себя высококачественные компоненты с золотыми конденсаторами аудио класса, 1% металлопленочными резисторами и качественной печатной платой с красной паяльной маской и металлизированными сквозными отверстиями. |
| 9Плата ввода/вывода USB 0850 с микроконтроллером PIC18F2455/PIC18F2550 |
Плата ввода-вывода USB Вот примеры того, что можно построить с помощью платы USB IO: |
| Стерео FM-передатчик с ФАПЧ, 5 Вт |
Стерео FM-передатчик |
| 500 мВт Усилитель/усилитель передатчика FM/VHF |
Это высокоэффективный малошумящий усилитель/усилитель мощностью 500 мВт для всех маломощных FM-передатчиков, таких как BA14304, Bh4335, Bh4317, Bh22417, и т. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Телефон FM-передатчик |
|
| Специальная серия: комплект точного измерителя LC с зеленой подсветкой ЖК-дисплея |
|
| Контроллер USB-реле |
|
| BA1404 Комплект стереофонического FM-передатчика HI-FI |
|
| Комплект для точного измерителя LC |
Создайте свой собственный LC-метр и начните делать собственные катушки и катушки индуктивности. Этот измеритель LC позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает в себя функцию автоматического выбора диапазона и «обнуления», чтобы обеспечить максимально возможную точность показаний . |
| Двойной измеритель температуры DS18S20 |
Представленный измеритель температуры PIC использует два очень интересных цифровых датчика температуры DS18S20 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS18S20 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю. |
| 4-канальная система дистанционного управления с четырьмя реле |
4-кнопочный радиочастотный пульт дистанционного управления используется для независимого включения/выключения 4 различных устройств. Релейные выходы 10A могут переключать приборы, использующие сетевое напряжение 110 В / 220 В. |
| Дистанционное управление громкостью РЧ-усилителя с регулировкой мощности, выбором источника входного сигнала и защитой динамика |
Это очень простой, но уникальный дистанционный регулятор громкости РЧ-усилителя, основанный на микроконтроллере PIC16F628, который предлагает функции, которые есть у других дистанционных регуляторов громкости. нет. 1) Беспроводной радиопульт дальнего действия 433 МГц, позволяющий управлять усилителем даже сквозь стены Более подробная информация будет доступна в ближайшее время … |
| Измеритель температуры PIC с термостатом и ЖК-дисплеем с подсветкой |
Это наш предстоящий проект, аналогичный двойному измерителю температуры PIC, но со встроенным термостатом. Помимо отображения настраиваемых показаний температуры в градусах Цельсия и / или Фаренгейта, он включит обогреватель, если температура упадет ниже указанной температуры, или его можно настроить на включение вентилятора или системы кондиционирования воздуха, если температура превысит указанную температуру, установленную UP. Представленный измеритель температуры PIC с термостатом использует очень интересный цифровой датчик температуры DS1820 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS1820 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю. Оставайтесь с нами, чтобы узнать подробности об этом проекте. |
| Радиочастотный пульт дистанционного управления с четырьмя независимыми релейными выходами ВКЛ/ВЫКЛ |
Это новый проект, в котором используется четырехкнопочный радиочастотный пульт дистанционного управления для независимого включения/выключения четырех различных устройств. Пульт дистанционного управления обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными внутренними и внешними устройствами. Мы предоставим все компоненты для создания этого проекта. Оставайтесь с нами для получения дополнительной информации. |
| 24-битный 192 кГц PCM1793 Аудио ЦАП |
24-битный 192 кГц PCM1793 ЦАП — идеальное решение для обновления аудиокомпонентов, таких как CD-плеер, DVD-плеер, проигрыватель Blue Ray, компьютер и спутниковый ресивер. |
| Усилитель мощности формата A4 |
|
| Стерео FM-передатчик с ФАПЧ, 8 Вт, с ЖК-дисплеем |
|
| LM3886 Усилитель мощности с самодельным шасси |
|
| Усилитель HiFi MOSFET мощностью 100 Вт |
|
| Двухканальный вольтметр PIC 70 В |
Это предварительный просмотр предстоящего проекта вольтметра PIC. Вы можете использовать этот вольтметр PIC для источника питания, в качестве измерителя заряда батареи для автомобиля, радиоуправляемых автомобилей, радиоуправляемых вертолетов, для контроля напряжения в вашем компьютере или его можно использовать в качестве небольшого портативного вольтметра.
Вольтметр PIC может измерять 0-70 вольт, что должно быть более чем достаточно для большинства электронных проектов, обеспечивая превосходную точность показаний и разрешение. |
| Программатор AVR |
Этот простой программатор AVR позволит вам безболезненно перенести шестнадцатеричную программу на большинство микроконтроллеров ATMEL AVR без ущерба для бюджета и времени. Он более надежен, чем большинство других доступных программаторов AVR, и его можно собрать за очень короткое время. Весь программатор AVR собран из очень простых деталей и легко помещается в корпус последовательного разъема. |
| Bh2417 Стерео FM-передатчик с ФАПЧ |
Это высококачественный стереофонический FM-передатчик с ФАПЧ со встроенным УКВ-усилителем и впечатляющим диапазоном передачи. Он основан на микросхеме Bh2417, которая обеспечивает высококачественную кристально чистую стереопередачу. Восемь доступных частот контролируются заземлением 3-х контактов разъема. Передатчик поставляется в собранном виде и готов к использованию. |
| Одночиповый USB MP3-плеер |
Этот модуль MP3-плеера основан на новейшем инновационном чипе BU9432 от RHOM. После подключения USB-накопителя BU9432 автоматически ищет файлы MP3 для воспроизведения. Звук управляется тактильными кнопками; Воспроизведение, стоп, предыдущая песня и следующая песня. BU9432 может декодировать файлы VBR MP3, MP2, MP1, Layer 1, 2, 3 с частотой дискретизации: 8K — 48KHz и скоростью передачи данных: 8Kbps — 448Kbps. Он также может распознавать USB-накопители/жесткие диски FAT16 и FAT32 емкостью от 32 МБ до 2 ТБ. Воспроизведение звука исключительно хорошее с соотношением сигнал/шум 93 дБ и динамическим диапазоном 88 дБ. |
| BA1404 — Проект стереофонического FM-передатчика HI-FI |
|
| ИС синтезатора частоты SAA1057 PLL в наличии |
Мы только что получили новую партию труднодоступных микросхем SAA1057. |
| Алюминиевые конденсаторы ELNA SILMIC II теперь доступны |
|
| Стереокодер Bh2415 HI FI с ограничителем и фильтром нижних частот |
Это новейший стереокодировщик Bh2415 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи. |
| Стереокодер Bh2417 HI FI с ограничителем и фильтром нижних частот |
Это новейший стереокодировщик Bh2417 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. |
| TDA7000 FM-приемник/ТВ-тюнер/Авиационный приемник |
Этот простой одночиповый FM-приемник/ТВ-тюнер позволит вам принимать частоты от 70 до 120 МГц. С помощью этого небольшого приемника можно принимать телевизионные станции, весь FM-диапазон 88–108 МГц, разговоры с самолетов и многие другие частные передачи. Это идеальный компаньон для любого FM-передатчика, особенно если FM-диапазон в вашем районе очень переполнен. Приемник TDA7000 предлагает очень хорошую чувствительность, поэтому он позволит вам улавливать даже более слабые сигналы, которые невозможно услышать на обычных FM-приемниках. Изюминкой представленного FM-приемника TDA7000 является управляемый напряжением генератор, аналогичный ТВ-тюнерам, которые используются в телевизорах … |
| Микроконтроллерный вольтметр/амперметр с ЖК-дисплеем |
|
| PCM2706 Высококачественная звуковая карта USB / наушники USB |
|
| Bh2417 Стерео FM-передатчик с ФАПЧ |
|
| LCD Controlll Project |
|
| Проект контроллера параллельного порта |
В будущих версиях вы сможете запрограммировать, в какое время конкретное устройство должно включаться или выключаться. Если у вас есть какие-либо предложения по дополнительным функциям, сообщите нам об этом. |
| ICL7107 — ЦИФРОВОЙ СВЕТОДИОДНЫЙ ВОЛЬТМЕТР |
Этот цифровой вольтметр идеально подходит для измерения выходного напряжения источника постоянного тока. |
| ICL7107 — ЦИФРОВОЙ СВЕТОДИОДНЫЙ АМПЕРОМЕТР |
Амперметр является отличным дополнением к любому лабораторному источнику питания, поскольку он позволит вам измерить потребляемый ток и поможет определить, есть ли проблемы с вашей цепью построение или испытание. Этот амперметр способен измерять потребляемый ток от 1 мА до 10 А с выбранным разрешением 1 мА, 10 мА и 100 мА и потребляет всего около 25 мА тока. Амперметр основан на одном чипе ICL7107 и 3,5-разрядном семисегментном светодиодном дисплее. Из-за относительно небольшого количества компонентов, используемых в схеме, ее можно разместить на небольшой печатной плате размером 3 см x 7 см. |
| Новый передатчик TX200 с дополнительным PLL и стереокодером |
Это новейший и значительно улучшенный передатчик TX200 VFO/VCO FM. Самый универсальный передатчик на сегодняшний день, который можно превратить в высококачественный стереофонический FM-передатчик мощностью 200 мВт с ФАПЧ. Это идеальная схема для передачи вашей музыки по дому и двору. TX200 использует только две катушки; один в генераторе, а другой в УКВ-усилителе мощностью 200 мВт, поэтому любой может легко собрать его. |
| Варикапы (подстроечные диоды) |
Новые замены труднодоступных варикапов. MV2105 — 2-16pF варикап для замены варикапов BB105 и BB205. MV2109 — варикап 2-36 пФ для замены варикапов BB109, BB209 и BB405. МВ104 — ДВОЙНОЙ варикап 2-42пФ Замена варикапа КВ1310, ВВ104, ВВ204 и ВВ304. Пожалуйста, обратитесь к странице FM-передатчика TX200, чтобы увидеть примеры того, как вы можете использовать варикапные диоды в своих проектах http://electronics-diy.com/tx200.php |
| Очень точный LC METER на PIC16F84A IC |
Наконец, после изучения различных конструкций LC-метров на базе PIC16F84, многочисленных испытаний и доработок, мы пришли к уникальной конструкции. Измеритель LC очень компактен и довольно прост в сборке. Он основан на микросхемах PIC16F84A, LM311 и ЖК-модуле. Основой измерителя является микросхема PIC16F84A, выполняющая вычисления LC, и микросхема LM311, выполняющая функции генератора частоты. LC Meter может измерять удивительно малые индуктивности; начиная с 10 нГн, весь диапазон мГн и мГн до 100 мГн. Он также измеряет емкости от 0,1 пФ до 900 нФ. |
| Перестраиваемые радиочастотные катушки |
2,5 витка 48–59 нГн (красный) |
| BA1404 Микросхема стерео FM-передатчика в наличии |
С сегодняшнего дня мы начинаем продажу популярной микросхемы BA1404 со встроенным стереокодером и FM-передатчиком в одном корпусе. |
| Модуль PLL для вашего FM-передатчика |
За небольшую часть стоимости комплекта передатчика PLL вы можете собрать этот небольшой модуль PLL, который позволит вам модернизировать ваш существующий FM-передатчик; полностью цифровая настройка и стабильная частота. Схема основана на синтезаторе частоты Philips SAA1057, микроконтроллере PIC16F84A от PICMicro и кристалле 4 МГц. Модуль PLL работает на удивление хорошо, а подключение к FM-передатчику очень простое. На самом деле для этого требуется всего четыре компонента; два варикапа, резистор 100К и конденсатор 1-10пФ. |
| Тестирование и использование диодов Varicap в генераторах VCO |
Вот еще одно небольшое руководство о том, как можно протестировать и использовать варикапные диоды в ЧМ-генераторах, управляемых напряжением или на основе ФАПЧ. |
| Цифровой вольтметр с 3,5-дюймовым ЖК-дисплеем |
|
| Высококачественный программатор PIC |
|
| Управление шаговым двигателем через параллельный порт вашего компьютера |
Создайте простой драйвер шагового двигателя, который позволит вам точно управлять униполярным шаговым двигателем через параллельный порт вашего компьютера. Проект поставляется с программой, которая имеет простой в использовании графический интерфейс, позволяет вам управлять скоростью двигателя, направлением в режиме реального времени, а также позволяет вам использовать и изучать различные методы шага, такие как одиночный шаг, шаг с высоким крутящим моментом и полушаговые режимы. Контроллер шагового двигателя также отображает анимацию, помогающую визуализировать ток, протекающий через отдельные катушки. Это прекрасный инструмент для изучения работы шаговых двигателей. |
| HI-FI NJM2035 Стереокодер |
Этот стереокодер идеален для тех, кто ищет высококачественную передачу стереозвука по низкой цене. Этот стереокодер обеспечивает превосходный кристально чистый стереозвук и очень хорошее разделение каналов, которое может сравниться со многими более дорогими стереокодерами, доступными на рынке. |
Electronics-DIY.com © 2002-2022. Все права защищены.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вольтметр-амперметр на пике микроконтроллера. Встроенный ампервольтметр на PIC12F675 и светодиодные индикаторы
Когда возникла потребность в измерительной части для лабораторного БП, рассматривая различные схемы из интернета, сразу выбрал семисегментные светодиодные индикаторы (возможная альтернатива — индикаторы типа 0802, 1602 — дорогие и плохо читаемые). Также не хотелось никаких переключений — в любой момент должны считываться и ток, и напряжение. По разным причинам найденные готовые решения меня не устроили и я решил спроектировать свою схему.
Предлагаемый прибор предназначен для использования совместно с различными источниками питания и позволяет измерять напряжение в диапазоне от 0 до 9 В.9,9 Вольта с точностью до 0,1 Вольта и потребляемый ток в диапазоне от 0 до 9,99 Ампер с точностью до 0,01 Ампер. Устройство собрано на дешевом микроконтроллере PIC12F675, как самом недорогом и распространенном с 10-разрядным АЦП, двумя регистрами 74HC595 и двумя 4-х или 3-х разрядными светодиодными индикаторами. Общая стоимость используемых деталей, на мой взгляд, минимальна для таких конструкций с одновременной индикацией напряжения и тока.
Описание схемы.
Напряжение отображается индикатором HL1, а ток индикатором HL2. Одноименные сегментные выводы индикаторов объединены попарно и подключены к параллельным выходам регистра DD2, общие выводы разрядов подключены к регистру DD3. Регистры соединены последовательно и образуют 16-разрядный сдвиговый регистр, управляемый тремя проводами: выводы 11 — часы, 14 — информация, а по разности на выводе 12 информация записывается на выходные защелки. Индикация обычная динамическая — через выходы регистра DD3 последовательно перебираются общие выводы индикаторов, а с выходов DD2 через токоограничивающие резисторы R12-R19, включаются сегменты, соответствующие выбранной категории. Индикаторы могут быть как с общим анодом, так и с общим катодом (но оба одинаковые).
Микроконтроллер управляет индикацией на выводах GP2, GP4, GP5 в прерываниях от таймера TMR0 с интервалом 2 мс. Входы GP0 и GP1 используются для измерения напряжения и тока соответственно. В первых трех разрядах показателей отображаются фактически измеренные значения, а в последнем разряде: в верхнем индикаторе — знак «V», а в нижнем — знак «А». В случае использования 3-разрядных индикаторов эти обозначения наносятся на корпус прибора. Никаких изменений в программе в этом случае не требуется.
Измеряемое напряжение поступает на МК через делитель R1-R3, а ток с выхода ОУ LM358 через резистор R10, который вместе с внутренним защитным диодом защищает вход МК от возможная перегрузка (ОУ питается от +7..+15 Вольт). Коэффициент усиления ОУ задается делителем R5-R7, примерно равным 50 и регулируется подстроечным резистором R5. ФНЧ R4C2 сглаживает напряжение с шунта. Каждое измерение выполняется всего за 100 мкс. а без этой цепочки показания прибора будут «прыгать» при любой неравномерности измеряемого тока (а он редко бывает строго постоянным). Конденсатор С1 служит той же цели в цепи измерения напряжения. Стабилитрон D1 защищает вход ОУ от перенапряжения в случае обрыва шунта.
Особое внимание следует уделить цепи R8, R9. Он устанавливает дополнительное смещение примерно 0,25 милливольта на вход операционного усилителя. Дело в том, что без него наблюдается значительная нелинейность коэффициента усиления ОУ при малых значениях измеряемого тока (менее 0,3 А). На разных экземплярах микросхем этот эффект проявляется в разной степени, но погрешность при указанных выше значениях измеряемого тока в любом случае слишком велика. Когда R8 и R9устанавливаются на значения, указанные на схеме (номиналы могут быть пропорционально изменены при сохранении того же соотношения, например, 15 Ом и 300 кОм), погрешность измерения тока из-за этого влияния не превышает младшего значащего разряда. Со всеми имеющимися у меня экземплярами микросхем подбора указанных резисторов не требовалось. В общем случае выбирается минимальное сопротивление R9, при котором на индикаторе еще горят нули при отсутствии измеряемого тока, и увеличивается в 1,5-2 раза. Интересно, что среди множества подобных конструкций, где используется одна и та же микросхема, ни одна статья не содержит намёка на эту проблему. Видимо, у меня одного были «неправильные» ОУ (приобретенные, кстати, в разное время в течение 10 лет). В любом случае категорически не рекомендую, в целях «упрощения конструкции», исключать из схемы элементы С1, С2, R3, R8, R9чего обычно в таких схемах нет — это все-таки измерительный прибор, а не мигалка!
Хорошая точность и стабильность показаний, кроме того, обеспечивается полным «отделением» от микроконтроллера относительно сильноточных импульсных цепей управления индикаторами за счет питания каждой цепи от отдельного стабилизатора 78Л05. И даже слабые помехи от работы самого микроконтроллера мало влияют на результат, так как каждое измерение производится в режиме «SLEEP» с «заглушенным» тактовым генератором.
Микроконтроллер тактируется от внутреннего генератора для экономии пинов. Вход сброса через цепь R11, С3 подключен к «чистому» +5В. При включении и выключении блока питания, в котором используется конструкция, возможны значительные помехи, поэтому для предотвращения «зависания» программы включается таймер WDT.
Питание устройства осуществляется от любого стабилизированного напряжения 7-15 Вольт (не более 15В!), через стабилизаторы DA2, DA3. Конденсаторы С4-С8 — стандартные блокировочные конденсаторы. Для обеспечения низкой погрешности при токах, близких к верхнему пределу, напряжение питания ОУ должно быть не менее чем на 2 вольта выше напряжения микроконтроллера, поэтому он запитывается перед стабилизаторами.
Устройство собрано на печатной плате размером 57 на 62 миллиметра.
Печатная плата устройства.
Для уменьшения габаритов платы большая часть резисторов и конденсаторов применена в SMD корпусе типоразмера 0802. Исключения составляют: R1 — из-за рассеиваемой мощности, R12 — для упрощения топологии платы , электролитические конденсаторы и подстроечные резисторы. Конденсаторы С1 и С2 керамические, но при отсутствии таковых их можно заменить электролитическими танталовыми. Стабилитрон — любой, с напряжением стабилизации 3-4,7 Вольта. Индикаторы можно заменить на FIT3641 или трехразрядные серии 3631 или 4031 без изменения конструкции платы. При необходимости возможно даже применение более крупных индикаторов типа 5641 и 5631 без изменения схемы (в этом случае микроконтроллер припаивается напрямую без блока, используются малогабаритные подстроечные резисторы, индикатор припаивается поверх микросхем, стачиваем четыре выступа снизу по углам индикатора). Винтовые зажимы используются для подключения устройства к внешним цепям. Часто возникающая проблема с изготовлением измерительного шунта была решена путем использования предварительно изготовленного предельного шунта на 10 А от вышедшего из строя мультиметра серии D83x без каких-либо переделок. На мой взгляд, это лучший вариант — думаю, у многих радиолюбителей есть неисправный китайский мультиметр. В крайнем случае его можно сделать из нихромовой (а лучше из константановой) проволоки.
Выход блока питания подключается к точке «Ux» и далее, из этой же точки к нагрузке. Общий провод подводится к точке «СОМ», а нагрузка уже питается от точки «СОМ-Выход». При таком подключении напряжение на индикаторе завышено на 0,1 Вольта при максимальном токе нагрузки. Программно эта ошибка уменьшается вдвое до половины ошибки дискретизации (максимум 0,05 В). Во избежание увеличения этой погрешности следует выбирать такое сопротивление шунта, которое не требует изменения номиналов цепи при настройке (примерно 7-14 мОм). На контакт «Upp» подается подходящее напряжение питания для устройства.
Фото готового устройства
Программа микроконтроллера написана на ассемблере в среде MPASM. Для обоих типов индикаторов программа одинакова за исключением одной директивы. В начале исходного кода программы (файл AV-meter.asm) в директиве «ANODE EQU 0» параметр имеет значение 0, что соответствует работе с индикаторами с общим катодом. Для использования индикаторов с общим анодом измените значение этого параметра на 1, а затем повторите передачу программы. Также прилагается готовая прошивка для микроконтроллера, как для индикаторов с общим анодом, так и с общим катодом. При загрузке HEX-файла в такие программы, как , или , слово конфигурации загружается автоматически.
Настройка схемы чрезвычайно проста. Подав на вход напряжение, близкое к максимальному, подстроечным резистором R2 следует установить на верхнем индикаторе необходимое значение. Затем к выходу устройства подключают резистор 0,5-2 Ом в качестве нагрузки и регулировкой напряжения устанавливают ток, близкий к максимальному. Подстроечным резистором R5 устанавливаются показания, соответствующие образцовому амперметру на нижнем индикаторе.
Прикрепленный файл содержит прошивку, исходники, модель и плату.
Перечень радиоэлементов
| Обозначение | Тип | Номинал | Количество | Заметка | Оценка | Мой блокнот |
|---|---|---|---|---|---|---|
| ДД1 | MK PIC 8-бит | PIC12F675 | 1 | В блокнот | ||
| ДД2, ДД3 | регистр сдвига | CD74HC595 | 2 | В блокнот | ||
| DA1 | Операционный усилитель | LM358N | 1 | В блокнот | ||
| DA2, DA3 | Линейный регулятор | L78L05 | 2 | В блокнот | ||
| D1 | стабилитрон | 1N4734A | 1 | 3,6–4,7 В | В блокнот | |
| ХЛ1, ХЛ2 | Индикатор | FYQ3641 | 2 | FIT3641 | В блокнот | |
| С1, С2 | Конденсатор | 4,7 мкФ | 2 | СМД 0805 | В блокнот | |
| С3 | Конденсатор | 10 нФ | 1 | СМД 0805 | В блокнот | |
| С4 | 100 мкФ x 10 В | 1 | В блокнот | |||
| С5, С7 | Конденсатор | 100 нФ | 2 | СМД 0805 | В блокнот | |
| С6, С8 | электролитический конденсатор | 20 мкФ x 16 В | 2 | В блокнот | ||
| Р1 | Резистор | 39 кОм | 1 | 0,5 Вт | В блокнот | |
| Р2, Р5 | Подстроечный резистор | 1 кОм | 2 | В блокнот | ||
| Р3 | Резистор | 1,2 кОм | 1 | СМД 0805 | В блокнот | |
| Р4 | Резистор | 3 кОм | 1 | СМД 0805 | В блокнот | |
| Р6 | Резистор | 1,5 кОм | 1 | СМД 0805 | В блокнот | |
| Р7 | Резистор | 100 кОм | 1 | СМД 0805 | В блокнот | |
| Р8 | Резистор | 150 Ом | 1 | СМД 0805 | В блокнот | |
| Р9 | Резистор |
Простой вольтметр переменного тока частотой 50 Гц выполнен в виде встроенного модуля, который можно использовать как отдельно, так и встраивать в готовый прибор.
Вольтметр собран на микроконтроллере PIC16F676 и 3-разрядном индикаторе и содержит не очень много деталей.
Основные характеристики вольтметра:
Форма измеряемого напряжения синусоидальная
Максимальное значение измеряемого напряжения 250 В;
Частота измеряемого напряжения — 40…60 Гц;
Дискретное отображение результата измерения — 1 В;
Напряжение питания вольтметра — 7…15 В.
Средний потребляемый ток — 20 мА
Два варианта исполнения: с блоком питания на плате и без него
Односторонняя печатная плата
Компактный дизайн
Отображение измеренных значений на 3-разрядном светодиоде дисплей
Реализовано прямое измерение переменного напряжения с последующим расчетом его значения и выводом на индикатор. Измеряемое напряжение поступает на входной делитель, выполненный на R3, R4, R5, и через разделительный конденсатор С4 поступает на вход АЦП микроконтроллера.
Резисторы R6 и R7 создают напряжение 2,5 вольта (половинная мощность) на входе АЦП. Относительно небольшой конденсатор С5 шунтирует вход АЦП и помогает уменьшить погрешность измерения. Микроконтроллер организует работу индикатора в динамическом режиме по прерываниям от таймера.
—
Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»
▼
🕗 07.01.14 ⚖️ 19.18 Кб ⇣ 238 Привет читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и поддерживаю этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только за мой счет.
Хорошо! Халява закончилась. Хочешь файлы и полезные статьи — помоги!
Реализация вольтметра от Владимира
Добавлены ключи к анодам индикатора, что увеличило яркость дисплея, и позволяет использовать более мощные дисплеи.
Две пломбы для DIP14 и SO14
В схеме использованы транзисторы ВС847 (КТ3102).
При обновлении основной статьи вольтметра в схеме и пломбах от Владимира был заменен делитель напряжения. Прошивка для вольтметра есть в основной статье.
Реализация сетевого вольтметра от Вали Марата
Печатка отличается от схемы заменой резисторов R2 и R3 на один подстроечный 4,7к и отсутствием стабилитрона VD1.
Так же прислали доработанную схему сетевого вольтметра, отличается более качественной схемой стабилизации напряжения питания вольтметра.
Фото сетевого вольтметра
Реализация вольтметра/амперметра от Вали Марата
Во все схемы добавлен стабилитрон VD1 5,1В от Wali Marat (обозначен зеленым), для защиты входа АЦП микроконтроллера от перенапряжения.
Вольтамперметр на PIC16F676
Этот проект представляет собой амперметр (или вольтамперметр, если хотите) постоянного тока. Диапазон — до 99,9В и 9,9А (или 99,9А, в зависимости от прошивки).
Его особенность заключается в том, что он построен на обычном микроконтроллере PIC16F676, однако, несмотря на это, имеет возможность одновременного отображения измеренного напряжения и тока на четырехразрядных (или трехразрядных) семисегментных индикаторах , как с общим анодом, так и с общим катодом (поставить один резистор). При использовании четырехсимвольного дисплея в последнем сегменте отображается символ «U» для напряжения и «A» для тока. Ампервольтметр может работать с одним индикатором, при этом с помощью кнопки «В» можно выбрать, что будет на нем отображаться — напряжение или ток. В случае, если установлены оба индикатора, с помощью этой кнопки можно поменять их назначение. Кнопка «Н» служит для корректировки показаний амперметра и выравнивания линейности этих показаний, если это необходимо.
до фев 2014: Разработку теперь можно найти по адресу:
Схема вольтамперметра представлена ниже. Как уже было сказано, он построен на распространенном микроконтроллере PIC16F676, на котором собраны, в частности, простые вольтметры и амперметры.
Нажмите на схему для увеличения
ввиду ограниченного количества выводов для данного МК, используется регистр 74HC595. Эта микросхема не имеет аналогов с такой же цоколевкой, но она не дефицитна и часто используется в таких схемах для подключения индикаторов к МК. Для защиты выходов МК от перегрузки и увеличения яркости индикаторов используются переключатели на транзисторах. При использовании индикаторов с общим катодом необходимо использовать транзисторы другой конструкции, подключая их коллекторы не к +5В, а к земле, при этом резистор на выводе 11 микроконтроллера необходимо переставить в другое положение. Вам может понадобиться согласование резисторов на выходе регистра и в базах транзисторов для согласования ваших индикаторов и транзисторов.
Как было сказано ранее, кнопка «В» позволяет поменять местами назначение индикаторов в случае, если их два. Если индикатор только один, то эта кнопка может чередовать отображение напряжения и тока. При нажатии кнопки «H» индикаторы будут мигать. Пока они мигают, можно кнопками «В» и «Н» корректировать показания амперметра. После коррекции мигание прекратится, а поправочный коэффициент будет записан в энергонезависимую память. Режим отображения, установленный кнопкой «В», также сохраняется в энергонезависимой памяти.
После включения индикаторы начинают светиться не сразу, а с задержкой в несколько секунд. Частота смены показаний около 9 Гц.
Один из вариантов печатной платы на четыре индикатора с общим анодом. На рисунке кружочками обведены нужные поправки: нужно убрать перемычку, идущую на землю, и добавить одну маленькую перемычку.
файлов для проекта.
Данное устройство реализовано на PIC16F676 с использованием встроенного десятиразрядного АЦП. Вольтметр может измерять напряжение до 30 В постоянного тока и может использоваться в настольных источниках питания или различных приборных панелях.
Для отображения напряжения используются три семисегментных индикатора с общим анодом. Вывод информации на индикаторы осуществляется динамически (путем мультиплексирования), частота обновления около 50 Гц.
Цепь вольтметра:
Выходное напряжение делителя
По умолчанию PIC-микроконтроллер, задание АЦП установлено на VCC (+5В в данном случае).
Необходимо сделать такой делитель напряжения, который понизит напряжение с 30В до 5В. Несложно посчитать Vin/6 ==> 30/6 = 5, коэффициент деления равен 6. Также делитель должен иметь большое сопротивление, чтобы как можно меньше влиять на измеряемое напряжение.
Расчет
АЦП — 10 бит означает, что максимальное количество отсчетов равно 1023.
Максимальное значение напряжения равно 5 В, тогда мы получаем 5/1023 = 0,0048878 В/счет. В этом случае, если число точек АЦП равно 188, то входное напряжение равно 188 * 0,0048878 = 0,918 вольт
При использовании делителя напряжения максимальное напряжение 30 В, тогда 30/1023 = 0,02932 В/счет.
А если количество точек АЦП 188, то входное напряжение 188 * 0,02932 = 5,5 В.
Конденсатор 0,1 мкФ делает АЦП более стабильным, так как десятиразрядные АЦП достаточно чувствительны.
Стабилитрон 5,1В предназначен для защиты АЦП от превышения допустимого напряжения.
Печатная плата:
Фотография готового устройства:
Точность и калибровка
. резисторов 47кОм и 10кОм, поэтому чем точнее подобраны компоненты, тем точнее будут показания.
Вольтметр калибруют подстроечным резистором на 10 кОм, устанавливают сопротивление около 7,5 кОм и контролируют показания другим прибором.
Вы также можете использовать любой стабилизированный источник 5 или 12 вольт для настройки, в этом случае вращайте триммер, пока не получите правильное значение на дисплее.
Проект в Proteus:
Trabajos, empleo de Вольтметр Амперметр pic16f877 микроконтроллер
Quiero contratar Quiero trabajar
Mis búsquedas recientes
Filtrar por:
Presupuesto
Proyectos de precio fijo
Проекты на час
Дюрасион Todas las dracionesMenos de una semana1 semana 4 semanas1 мес 3 мес3 мес 6 месMás de 6 мес / en cursoSin especificar
Concursos
Типо
- Эмплеос локалес
- Трабахос дестакадос
- Trabajos де reclutador
- Trabajos a tiempo Completeto
Habilidades
Идиомы
английские идиомы
Блок управления подачей СО2. Finalizado оставил
Прототип устройства, использующий Микроконтроллер или Arduino для управления подачей газа CO2 через электромагнитный клапан в соответствии с прилагаемыми протоколами объема и времени отправки. Разработка программного обеспечения для программирования PIC или Arduino.
Ардуино Программа на C Инженерия электрика Электроника Микроконтроллер
203 долл. США (Средняя ставка)
$203 Рекламное предложение
16 предложений
Офертар ахора
Encuéntrame algunos clientes potenciales Finalizado осталось
Captación de proyectos de autotización (Adquision de datos, SCADA, Microcontroller ) y clientes potenciales, para la industria, частности Food&Beverage.
Электроника Инженерия Дисеньо промышленный Инжиниринг промышленный Проспекты
$1021 (Средняя ставка)
1021 долл. США Рекламное предложение
6 предложений
Офертар ахора
Управление двигателем BLDC (бесщеточный dc) с датчиками Hall de posción mediante PWM Finalizado осталось
Профессиональная тенденция, которая предназначена для моделирования в Proteus, в качестве кода программы PIC16F877 на языке C. Для использования «примечания по применению» AN857 изготовленного микрочипа, который используется в качестве вспомогательного устройства в надежном соединении. Управление реализовано с помощью PWM (широтно-импульсная модуляция) и цикла работы (рабочий цикл), который достигается за счет части потенциометра в конце PIC (предварительное преобразование A/D в значение). Además, se utilizaran dos driver (high y low) para activar los MOSFETs del puente trifásico. Habra Que poner énfasis en la conmutación del BLDC a partir de la lectura de los sensores de posción Hall.
Программирование на C++ CUDA Дельфы Графика дизайна Микроконтроллер
$5110 (Средняя ставка)
$5110 Оферта промедио
1 предложение
Офертар ахора
Приложение микроконтроллера для разработчиков осталось 5 дней
Разработайте приложение для микроконтроллера (вначале это может быть Arduino и т. д. — позже собственный аппаратный контроллер), которое контролирует температуру устройства и изменяет параметры производительности (вольты, амперы) на основе некоторых характеристик.
Он использует входную и выходную информацию через сенсорный дисплей или OLED/кнопки рулевого управления.
Также необходимо управлять несколькими исполнительными механизмами/реле.
Электрические инженеры Электроника Микроконтроллер Diseño PCB
601 $/час (Средняя ставка)
601 долл. США в час Рекламное предложение
42 предложения
Офертар Ахора
Разработчик Python ❊ 15-20 лет ❊ 1 час в день 5 дней осталось
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino является микроконтроллером ).
Почему не нужен опыт? Я предпочел бы работать с кем-то, кто неопытен, но очень умен, а не с кем-то, кто опытен, но не очень умен.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$14/час (Средняя ставка)
$14/час Предложение промедио
9 Предложение
Офертар ахора
Автозапуск FIFA 22 PS4 осталось 3 дня
я пытаюсь сделать проект, используя arduino или другой микроконтроллер , чтобы сделать контроллер ps4 автозапуском в fifa Ultimate Team
я пытался сделать это сам с помощью этого сайта
но библиотека предназначена только для отправки данных с контроллера на arduino, и на самом деле я хочу отправить данные с arduino на контроллер ps4, а затем на консоль ps4, чтобы автоматически играть в fifa Ultimate Team.
Ардуино Программа на C Коммуникационес Электроника Desarrollo de juegos
$291 (Средняя ставка)
291 долл. США Оферта Промедио
6 предложений
Офертар ахора
Генератор сигналов осталось 3 дня
Мне нужен программист для разработки прошивки и графического интерфейса для генератора сигналов с использованием AD9. 106 и микроконтроллер STM Вы должны иметь соответствующий опыт программирования устройств, а также проектирования схем и печатных плат.
Желателен доступ к Fusion 360
Более подробная информация будет предоставлена подходящему заявителю для этого проекта.
Электрические инженеры Электроника Микроконтроллер Дисеньо печатная плата Схемы
681 $ (Средняя ставка)
681 долл. США Рекламное предложение
21 предложение
Офертар ахора
Автозапуск Фифа осталось 2 дня
я пытаюсь сделать проект, используя arduino или другой микроконтроллер , чтобы сделать контроллер ps4 автозапуском в fifa Ultimate Team
я пытался сделать это сам с помощью этого сайта
но библиотека предназначена только для отправки данных с контроллера на arduino, и на самом деле я хочу отправить данные с arduino на контроллер ps4, а затем на консоль ps4, чтобы автоматически играть в fifa Ultimate Team.
Ардуино Программа на C Программирование на C++ Электроника Встроенные системы
192 долл. США (Средняя ставка)
$192 Оферта Промедио
5 предложений
Офертар ахора
Ищу разработчика С для микроконтроллеров. осталось 2 дня
Мы ищем опытного C разработчика на микроконтроллер :
Средства разработки и среды: TI MSP-FET430 Flash Emulation Tool (FET). FET — это инструмент разработки программ для сверхмаломощных микроконтроллеров MSP430™.
Основное приложение ЦП: серия MSP430
Следующая среда: кодирование C через компилятор IAR для TI MSP430 (EW430-MB) для микроконтроллера MSP430.
Programación en C Микроконтроллер
$7/час (Средняя ставка)
$7/час Рекламное предложение
11 предложений
Офертар ахора
Проект для Асада С. осталось 5 дней
Привет, я хотел бы сделать проект по устранению подшипникового тока с использованием микроконтроллера в PLECS для асинхронного двигателя с инвертором.
Электрические инженеры Электроника Инженерия Техническая экспертиза Верилог / VHDL
146 долларов США (Средняя ставка)
$146 Рекламное предложение
1 предложение
Офертар ахора
Модуль контроллера RF + WI-FI RGB и CCT для светодиодных светильников/полос осталось 2 дня
Здравствуйте, заботы,
Мы хотим разработать модуль CCT и контроллера RGB на основе Wi-Fi + RF. Микроконтроллер на основе , он должен быть промышленного класса, это не проект DIY.
Размер печатной платы будет 80 мм * 60 мм.
Пожалуйста, обратитесь к прилагаемой блок-схеме.
Электроника Встроенные системы Интернет вещей (IoT) Микроконтроллер Дизайн печатной платы
118 долларов США (Средняя ставка)
$118 Рекламное предложение
4 предложения
Офертар ахора
Проект для Чоудари Джунаида А. осталось 5 дней
Привет, я хотел бы сделать проект по устранению подшипникового тока с использованием микроконтроллера в PLECS для асинхронного двигателя с инвертором.
2D-черчение 2D-чертеж Diseño де Circuitos Инженерия электрика Электроника
146 долларов США (Средняя ставка)
$146 Рекламное предложение
1 предложение
Офертар ахора
Дизайн печатной платы осталось 2 дня
Промышленный дизайн печатной платы должен иметь знания о микроконтроллере Arduino и STM и модуле IOT, таком как EPS32, модуль температуры, модуль связи.
Ардуино Инженерия электрика Электроника Микроконтроллер Дизайн печатной платы
103 доллара США (Средняя ставка)
$103 Рекламное предложение
23 предложения
Офертар ахора
Разработчик Python ❊ 15-22 года ❊ 1 час/день 1 день осталось
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер , точно так же, как Arduino — это микроконтроллер ).
Почему не нужен опыт? Я предпочел бы работать с кем-то, кто неопытен, но очень умен, а не с кем-то, кто опытен, но не очень умен.
Вы должны быть в состоянии работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$17/час (Средняя ставка)
$17/час Предложение promedio
7 Предложение
Офертар ахора
Плата управления водяным насосом 1 день остался
Привет,
Я ищу кого-то, кто спроектирует печатную плату для управления небольшим электрическим водяным насосом. Насос будет включаться на 2-3 секунды каждые 30-60 секунд и проверять наличие воды. Если электрический насос имеет нагрузку (от воды), насос будет работать до тех пор, пока не исчезнет нагрузка. Я хотел бы, чтобы это использовало микроконтроллер , поэтому мы можем перепрограммировать и изменить время проверки (от 30 до 60 секунд).
Спасибо
Diseño de Circuitos Инженерия электрика Электроника Дисеньо печатная плата Diseño de productos
$424 (Средняя ставка)
424 $ Рекламное предложение
56 предложений
Офертар ахора
Мультиплексор проекта Осталось 4 дня
Это аппаратная разработка, состоящая из внедрения мультиплексора в существующую схему. Файлы этой схемы будут предоставлены (схема с микроконтроллер , беспроводной модуль и схема питания).
Печатная плата имеет определенную форму, которая также будет предоставлена.
Технические подробности были предоставлены ранее.
Анимация 3D Инженерия электрика Электроника Дисеньо печатная плата Версия видео
39 долларов США (Средняя ставка)
$39 Рекламное предложение
1 предложение
Офертар ахора
Дизайн печатной платы осталось 17 часов
Мой проект состоит из печатной платы, которая отвечает за
связь с интернетом и срабатывание 4-х электронных замков 3V 1. 5a с помощью реле.
Из-за высокой индуктивности электронных замков необходимо, чтобы
цепи замков изолированы от 9Схема микроконтроллера 0850 во избежание сбоев/ошибок.
Плата должна иметь схему литиевой батареи, которая должна обеспечивать автономность не менее 8 часов.
Эта схема будет активирована, когда сайт обесточен.
Для подключения ESP32 к интернету к плате подключается модем 4G.
На плате должен быть гнездовой USB-разъем для питания модема 4G.
Гнездовой USB-разъем должен иметь цепь, способную отключать питание по команде.
отправлено портом ввода-вывода ESP32 (после нескольких часов в…
Diseño de Circuitos Инженерия электрика Электроника Микроконтроллер Diseño PCB
$224 (Средняя ставка)
$224 Оферта Промедио
19 предложений
Офертар ахора
Разработчик Python ❊ 15-20 лет ❊ 1 час каждый день осталось 14 часов
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino является микроконтроллером ).
Почему мне не нужен опыт? Я бы предпочел работать с кем-то неопытным, но очень умным, а не с кем-то опытным, но не очень умным.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$14/час (Средняя ставка)
$14/час Рекламное предложение
12 предложений
Офертар ахора
Портируем программу прошивки attiny tpi с raspberry pi на google coral devboard. Finalizado оставил
Я использую Google Coral devboard (imx8mq) вместо малиновых пирогов, потому что пироги трудно достать. Я хотел бы иметь возможность прошивать новый код на attiny10 с кораллом, как я мог бы с пи. GitHub утверждает, что портировать код на любую платформу, даже на девятку, просто.0850 микроконтроллер , но это немного выше моего понимания.
Programación en C линукс Малина Пи
$ 133 (Средняя ставка)
$133 Рекламное предложение
6 предложений
Офертар ахора
Разработчик Python ❊ 15-21 год ❊ 1 час/день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino является микроконтроллером ).
Почему мне не нужен опыт? Я бы предпочел работать с кем-то неопытным, но очень умным, а не с кем-то опытным, но не очень умным.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$13/час (Средняя ставка)
$13/час Рекламное предложение
13 предложений
Офертар ахора
Разработчик Python ❊ 15-20 лет ❊ 1 час каждый день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino также является микроконтроллером ).
Почему мне не нужен опыт? Я бы предпочел работать с неопытным, но очень умным человеком, а не с тем, кто опытен, но не очень умен.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$14/час (Средняя ставка)
$14/час Рекламное предложение
10 предложений
Офертар ахора
База микроконтроллера Пускатель двигателя Finalizado оставил
Полная защита двигателя под/перегрузкой
Высокое/низкое напряжение, встроенный таймер и т. д.
Ардуино Инженерия электрика Электроника Инженерия Микроконтроллер
731 $ (Средняя ставка)
731 долл. США Оферта промедио
14 предложений
Офертар ахора
Разработчик Python ❊ 15-21 год ❊ 1 час/день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino является микроконтроллером ).
Почему мне не нужен опыт? Я бы предпочел работать с неопытным, но очень умным человеком, а не с тем, кто опытен, но не очень умен.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$15/час (Средняя ставка)
$15/час Предложение promedio
7 Предложение
Офертар ахора
Пример сторожевого кода Arduino для микроконтроллера Microchip SAM L21. Finalizado оставил
Всем привет. Используя Arduino IDE, мне нужно использовать микросхему SAM L21 MCU в моей схеме с функцией Watchdog. К сожалению, настройка сторожевого таймера хорошо документирована для чипа SAMD21 (множество руководств и примеров кода в Интернете), но не… SAMD21 есть) Вам не нужно иметь доступ к оборудованию SAML21, просто чтобы предоставить функциональный код, который компилируется без ошибок. Техническая информация: менеджер плат Arduino использует следующую библиотеку плат: (версия 1.6.18-beta-b1) Настройка ардуино такая: Доска: MattairTech Xeno Mini Микроконтроллер : SAML21G18B Документация от Microchip:
Ардуино Микроконтроллер Desarrollo de software
$121 (Средняя ставка)
$121 Оферта Промедио
13 предложений
Офертар ахора
Разработчик Python ❊ 15-21 год ❊ 1 час/день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino является микроконтроллером ).
Почему мне не нужен опыт? Я бы предпочел работать с неопытным, но очень умным человеком, а не с тем, кто опытен, но не очень умен.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$45/час (Средняя ставка)
45 долл. США в час Рекламное предложение
17 предложений
Офертар ахора
Разработчик Python ❊ 15-21 год ❊ 1 час/день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino является микроконтроллером ).
Почему мне не нужен опыт? Я бы предпочел работать с неопытным, но очень умным человеком, а не с тем, кто опытен, но не очень умен.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$20/час (Средняя ставка)
20 долл. США в час Рекламное предложение
11 предложений
Офертар ахора
Схема датчика движения Finalizado оставил
Целью этого проекта является разработка электронной конструкции прототипа детектора движения на ранней стадии проверки концепции для конкретного применения. Успешный дизайн успешно интегрирует три независимых технологии Senba Sensing Tech. Интеллектуальные PIR-модули BS-612 с Adafruit Feather M0 микроконтроллер макетная плата. Интеграция позволит независимо управлять чувствительностью PIR-модулей с помощью AnalogWrite PWM. Объем проекта – поставка рабочего эскизного проекта. Код Arduino не требуется. Разметка печатной платы не требуется. Приемка будет основываться на результатах макетирования схемы и подтверждения функциональности.
Этот проект будет первым в серии многих проектов в области электротехники, которые будут наращиваться по мере разработки продукта и…
Ардуино Инженерия электрика Электроника Микроконтроллер Схемы
$1070 (Средняя ставка)
Acuerdo de Confidencialidad
$1070 Оферта Промедио
12 предложений
Офертар ахора
Разработчик Python ❊ 15-21 год ❊ 1 час/день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе, Латинской Америке или на Кавказе. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер так же, как Arduino является микроконтроллером ).
Почему мне не нужен опыт? Я бы предпочел работать с неопытным, но очень умным человеком, а не с тем, кто опытен, но не очень умен.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$20/час (Средняя ставка)
20 долл. США в час Рекламное предложение
14 предложений
Офертар ахора
Шлюз интеллектуального счетчика энергии и разработка платформы Finalizado оставил
Мы ищем профессиональных специалистов в области IoT. Мы ищем разработчика полного стека, который разбирается как в оборудовании, так и в 9Программирование микроконтроллера 0850 , но также может предоставить возможности разработки в веб-разработке.
Мы являемся стартапом в секторе энергетики и фотоэлектричества и ищем надежных и профессиональных людей с опытом, которые помогут нам в будущем развитии в рамках долгосрочного делового партнерства. Если вам нужны только отдельные навыки из приведенного ниже списка, укажите свой набор навыков в явном виде.
Для этого проекта у нас есть интеллектуальный счетчик энергии, подключенный к интерфейсу малины, который действует как наш шлюз. Raspberry Pi подключается через RS485 MODBUS к интеллектуальному счетчику.
Проект:
Связь между raspberry pi и умным…
JavaScript Микроконтроллер ПЛК и SCADA Питон Веб-разработка
$644 (Средняя ставка)
644 долл. США
Рекламное предложение
48 предложений
Офертар ахора
Разработчик микроконтроллеров Finalizado оставил
Требуется программа для микроконтроллера с загрузкой файла в формате pdf
Ардуино Инженерия электрика Электроника Микроконтроллер Verilog/VHDL
89 долларов США (Средняя ставка)
89 долл. США
Оферта промедио
14 предложений
Офертар ахора
Разработчик Python ❊ 15-23 года ❊ 1 час в день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе или Латинской Америке.
Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер , как Arduino).
Почему не нужен опыт? Я бы предпочел работать с неопытным, но очень умным человеком, а не с кем-то, кто опытен, но не очень умен.
Вы должны иметь возможность работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи)
Голанг Ява JavaScript Котлин Питон
18 $/час (Средняя ставка)
$18/час Рекламное предложение
18 предложений
Офертар ахора
Интерфейс микроконтроллера PIC24F как SPI SLAVE Finalizado осталось
PIC24F МИКРОКОНТРОЛЛЕР программируется как ведомый SPI для взаимодействия с контроллером и датчиком. Sclk 500кГц и больше, бит бендинг не работает из-за скорости. Необходимо подключить протокол ssi как SPI SLAVE PROTOCOL. подробнее обсудим в чате.
Programación en C Электроника Интеграция программного обеспечения Микроконтроллер СТМ32
119 долларов США (Средняя ставка)
119 долл. США Рекламное предложение
13 предложений
Офертар ахора
Разработчик Python ❊ 15-20 лет ❊ 1 час/день Finalizado осталось
Вы должны жить на Западных Балканах, в Восточной Европе или Латинской Америке. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер , как и Arduino).
Почему не нужен опыт? Я предпочел бы работать с кем-то, кто неопытен, но очень умен, а не с кем-то, кто опытен, но не очень умен.
Вы должны быть в состоянии работать пять дней в неделю по одному часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Голанг Ява JavaScript Котлин Python
$26/час (Средняя ставка)
$26/час Рекламное предложение
4 предложения
Офертар ахора
Создайте светодиодную лампу с помощью микроконтроллера, такого как микроконтроллер ESP32 / Arduino. Finalizado оставил
Проект представляет собой простой RGB-светодиод для управления. Цвет может быть красным/зеленым/синим в зависимости от состояния.
Статус может быть 1, 2 или 3. Статус можно прочитать на сайте:
Значение является случайным. Для тестирования вы можете протестировать режим:
Веб-сайт вернет режим и значение RGB для отображения на светодиоде.
Питание: +5 В от USB (макс. 1,2 А)
Интервал обновления светодиода составляет около 20 секунд.
Возможный список деталей (пример файла прилагается):
1. КВМ
2. Светодиодная лента (>500 мВт)
Доставка:
— Исходный файл печатной платы для EasyEDA (или аналогичный заказной печатной плате)
— Список запчастей
— Исходный файл кода Arduino
Как мы будем тестировать:
— Пусть печатная плата изготовлена на производстве (5 шт.)
— Закажите и припаяйте детали из списка деталей на вашей печатной плате
— Загрузите программу Arduino
— Дайте светодиоду поработать и проверьте, правильно ли отображаются все 3 состояния. — Пусть…
Ардуино Инженерия электрика Электроника Микроконтроллер Diseño PCB
$151 (Средняя ставка)
$151 Оферта промедио
43 предложения
Офертар ахора
Мне нужен встроенный программатор для микроконтроллера. Finalizado оставил
Необходимо запрограммировать существующую печатную плату на базе микроконтроллера с нуля в соответствии с определенной логикой. Основным требованием является сбор наборов данных с других устройств, подключенных к этой плате через RS485/232, и передача данных в Интернет через устройство gprs.
И наоборот, то же самое можно получить из прикладной программы и использовать для запуска логики в микроконтроллер .
Programación en C Облачные данные Интеграция программного обеспечения Микроконтроллер Питон
$376 (Средняя ставка)
$376 Оферта Промедио
19 предложений
Офертар ахора
затмение в линуксе Finalizado оставил
я хочу настроить eclipse в linux для разработки avr & arm микроконтроллер арабский инженер
Programación en C Электроника линукс Микроконтроллер
$22 (Средняя ставка)
$22 Рекламное предложение
7 предложений
Офертар Ахора
Ищем индийского разработчика встраиваемых систем для помощи и разработки системы IVRS с использованием упомянутого микроконтроллера. Finalizado оставил
Я ищу кого-то, кто будет работать над упомянутым проектом IVRS, часть которого уже запрограммирована, в основном, с использованием подходящих микроконтроллеров с поддержкой WIFI или Ethernet с модулем 2G GSM. Запланированный проект будет использоваться для малого и среднего бизнеса и будет иметь функции, подобные упомянутым, с использованием выбора DTMF. Система IVRS будет работать для обычного малого/среднего индийского бизнеса. 1..Приветствие и выбор опции переадресует вызов на определенный номер 2. простой веб-интерфейс с легким веб-сервером и встроенным чипом для хранения, чтобы пользователи могли просматривать историю вызовов (на основе объема памяти, например, последних 10 и т. д.) и вносить изменения в значения, такие как изменение номеров, которые будут набраны, и т. д.
Ответ на телефонный звонок Ардуино Программирование на C++ Электроника Микроконтроллер
$26 (Средняя ставка)
$26 Оферта Промедио
3 предложения
Офертар ахора
12-часовые цифровые часы или 24-часовые цифровые часы Finalizado оставил
Нужно за 1 день Это доска, которую нужно использовать
Тренажер Dragon12-Plus-USB
Для Freescale HCS12 микроконтроллер семейства Цифровые часы
Используйте подсветку для отображения времени в двоичном или кодированном виде ИЛИ используйте ЖК-дисплей для отображения времени. У вас есть возможность: Выберите предварительно выбранный проект из списка «Пример проекта» в разделе «Информация о курсе».
Выберите свой собственный проект, который будет выполнен с использованием платы Dragon12-Light Board DVB-023DB.
Информатика Инженерия Энсамбладор x86/x64
20 долларов США (Средняя ставка)
$20 Рекламное предложение
4 предложения
Офертар ахора
Электрокамин PCB и принципиальная схема Finalizado осталось
Электрический камин. Нужна схема продукта, дизайн печатной платы и программирование микроконтроллера .
Он имеет две печатные платы.
1 печатная плата имеет ИК-датчик, 7 светодиодов, 5 нажимных переключателей.
2 печатной плате требуется 4 реле 15A и регулятор напряжения переменного тока через сигнал PMW.
Пульт дистанционного управления нужен?
1 система переключения Включение/выключение питания
2 Переключить контроль времени. Нажмите первый раз, затем установите время включения 30 минут, а нажмите второй раз, чтобы установить время 60 минут. всего 4 раза по 120мин.
3 Переключатель с низким уровнем затемнения
4 Переключите использование диммера на высокий уровень
5 включите/выключите вентилятор.
у него есть автоматическое ВЫКЛ.
Если устройство работает нормально без каких-либо изменений, оно автоматически выключается через 240 минут.
Diseño de Circuitos Инженерия электрика Встроенные системы Гибкая схемотехника Микроконтроллер
$137 (Средняя ставка)
137 долл. США
Оферта Промедио
1 предложение
Офертар ахора
Версии SolidWorks v2021 для нестандартного корпуса 3 Finalizado оставил
…проэкт.
У меня есть дизайн корпуса, напечатанный на 3D-принтере. Прямоугольный корпус состоит из РАМЫ,
имеет съемные панели для всех шести размеров (ВЕРХНЯЯ ПАНЕЛЬ, НИЖНЯЯ ПАНЕЛЬ, ДЛИННАЯ БОКОВАЯ ПАНЕЛЬ,
КОРОТКАЯ БОКОВАЯ ПАНЕЛЬ). См. файлы «КАДР» и «маленький корпус». Безликий
панели можно использовать с любой из шести сторон или панели, предназначенные для монтажа определенного компонента
(дисплей, микроконтроллер , тумблер, аккумулятор и т.д.). Вы будете разрабатывать индивидуальные
панели, на которые можно установить определенный компонент. Проект состоит из пяти (5) задач/вех. Подробная информация о каждой задаче находится в файле «CAD task». Все пять задач должны быть легко выполнены специалистом в SolidWorks менее чем за 3,0 часа, но я заложил в бюджет…
CAD/CAM Инженерия механика Солидворкс
109 долларов США (Средняя ставка)
109 долл. США Рекламное предложение
41 предложение
Офертар ахора
Оценка SOC батареи на основе расширенного фильтра Калмана Finalizado осталось
Мне нужен кто-то, кто может запрограммировать микроконтроллер arduino или stm32 . цель состоит в том, чтобы использовать метод расширенного фильтра Калмана для определения уровня заряда (SOC) литий-ионного аккумулятора. следующий pdf-файл описывает аналогичный проект, который уже был реализован
Ардуино Зарядка аккумулятора и аккумуляторы Инженерия электрика Электроника Микроконтроллер
90 долларов США (Средняя ставка)
90 долл. США Рекламное предложение
10 предложений
Офертар ахора
Инженер Интернета вещей Finalizado оставил
Мне нужен кто-то, кто создаст для меня проект с использованием IoT. Цель состоит в том, чтобы разработать решение, которое позволит мне передвигаться без использования трости. Я слабовидящий. Я не собираюсь, но частично. Основные проблемы — это лестницы и дорожный молот, которые мне трудно смотреть.
Я рекомендую использовать подход, основанный на обуви
Я бы предложил использовать Arduino микроконтроллер или что-то лучше с ультразвуковым датчиком Bluetooth и GPS. API Google можно использовать, возможно, и с камерой.
Не думайте об этом как об идее уровня проекта колледжа, которую я могу найти на YouTube. У меня самого более 5 лет опыта работы в IoT.
.я говорю о возможностях tensorflow lite, может быть, как минимум
Укажите соответствующие этапы проекта, такие как проектирование схемы, аппаратная реализация, тестирование и улучшения и т. д.
Ардуино Электроника Микроконтроллер Тензорный поток
$1064 (Средняя ставка)
$1064 Рекламное предложение
10 предложений
Офертар Ахора
Разработка программы для PIC24FJ256GA702 и интеллектуального экрана NEXTION — 2 Finalizado оставил
Мы ищем кого-то, кто может разработать приложение на PIC24FJ256GA702, требующее связи с интеллектуальным экраном NEXTION, разработчик экрана готов, поэтому разработка будет для микроконтроллер , это не так уж сложно, входы, выходы, таймеры и ШИМ, вот и все. Мы были бы признательны, если бы только люди, которые серьезно и действительно заинтересованы в проекте, принимали участие в торгах. Заранее спасибо.
Programación en C Коммуникационес Интеграция программного обеспечения Микроконтроллер Архитектура программного обеспечения
$11/час (Средняя ставка)
$11/час Рекламное предложение
11 предложений
Офертар ахора
esp8266 + appwrite.io Finalizado осталось
Нужна программа для микроконтроллера esp8266 в среде разработки Arduino IDE, а не lua. Требуется реализация подключения к серверу appwrite (аналог firebase), микроконтроллер esp8266 с помощью остальных апи должен иметь возможность авторизоваться, создавать коллекцию в базе данных, изменять данные в базе данных реального времени, полный список
возможности api ( ), например, можно отправить случайное значение с аналогового пин-кода, для теста развернут готовый сервер на vds
Ардуино Программа на C Электроника Микроконтроллер Архитектура программного обеспечения
95 долларов США (Средняя ставка)
$95 Оферта Промедио
7 предложений
Офертар ахора
Светодиодная схема Finalizado оставил
Пользовательская схема светодиодов RGBIC, которая должна содержать:
— около 42 5050 RGBIC-светодиодов
— микроконтроллер — входной разъем USB, который следует подключить к ПК
— выходной разъем USB, который нужно подключить к другой плате (такой же, как этот, только 2 подряд)
— Разъем питания для светодиодовПлата около 400 мм * 20 мм
Наша цель — приблизиться к схематическому проектированию светодиодной цепи.
Diseño de Circuitos Инженерия электрика Электроника Микроконтроллер Дизайн печатной платы
157 долларов США (Средняя ставка)
157 долл. США Рекламное предложение
14 предложений
Офертар ахора
Эксперт по микроконтроллерам Atmega32a сейчас Finalizado осталось
У меня есть вопрос, где я должен написать код для микроконтроллера atmega32a . Напишите мне
Ардуино Инженерия электрика Электроника Микроконтроллер Верилог / VHDL
13 $/час (Средняя ставка)
$13/час Рекламное предложение
13 предложений
Офертар ахора
механическая клавиатура с возможностью отображения Finalizado осталось
Я найму фрилансера, который сможет разработать сборную механическую клавиатуру с возможностью отображения (экран OLED). микроконтроллер , экран(oled) и т.д..
Электрические инженеры Инженерия Микроконтроллер Дисеньо печатная плата Архитектура программного обеспечения
442 доллара (Средняя ставка)
442 долл. США Рекламное предложение
20 предложений
Офертар ахора
Проект реле давления ESP32 WiFi Finalizado осталось
У меня есть устройство реле давления, которое поддерживает Wi-Fi и отправляет данные о включении/выключении подключенного мобильного приложения. Я открыл корпус реле давления, и в основе устройства находится микроконтроллер ESP32 .
Производитель реле давления не имеет API и по понятным причинам не публикует свой собственный код.
Я хочу иметь возможность написать собственный скетч для запуска на отдельном ESP32, чтобы подключиться и общаться с переключателем давления. Чтобы было ясно, я НЕ должен был перезаписывать какое-либо программное обеспечение, работающее на реле давления ESP32.
Чтобы разработать этот пользовательский эскиз, мне нужно знать, какие данные или команды отправляются на реле давления и с него. Но, к сожалению, у меня самого недостаточно знаний о ESP32 WiFi и это выходит за рамки моих личных навыков.
Как давление…
Ардуино Инженерия электрика Электроника Wi-Fi
$31 (Средняя ставка)
$31 Рекламное предложение
9 предложений
Офертар Ахора
Код Для декодирования протокола RC5 в PSOC 4 (cy8c4245axi 483) с использованием таймера ШИМ Finalizado оставил
Я ищу декодирование протокола RC5 в микроконтроллере PSOC 4 cypress . Пожалуйста, найдите прикрепленные данные логического анализатора, которые я получил в анализаторе, аналогично тому, что я хочу получить в psoc4.
также найти прилагаемую схему Cypress микроконтроллер также найти прикрепленный справочный код, используя этот код, я не получил выходных данных, как ожидалось.
Электрические инженеры Электроника Встроенные системы Инженерия Микроконтроллер
$16 (Средняя ставка)
16 долларов Рекламное предложение
2 предложения
Офертар ахора
Разработчик Python ❊ 16-22 года ❊ 1 час/день Finalizado оставил
Вы должны жить на Западных Балканах, в Восточной Европе или Латинской Америке. Я ищу старшеклассника или студента университета, который поможет мне создать устройство Интернета вещей (IoT) с использованием MicroPython на ESP32. (ESP32 — это микроконтроллер , как Arduino). Вам *не* нужно в настоящее время иметь ESP32.
Я предпочел бы работать с кем-то, кто неопытен, но очень умен, а не с кем-то, кто опытен, но не очень умен.
Вы должны иметь возможность работать 5 дней в неделю по 1 часу в день. Вы можете выбрать те пять дней, которые вам удобны. Вы можете работать в любое удобное для вас время дня (или ночи).
Ява JavaScript Котлин Питон Ржавчина
$16/час (Средняя ставка)
$16/час Рекламное предложение
4 предложения
Офертар Ахора
Универсальные панельные счетчикиЗвоните: 877-866-8500
OMM 323UNI | 3½-разрядный программируемый дисплей/универсальный панельный измерительный прибор | ||||||||||||
Счетчики серии OMM 323UNI представляют собой экономичные 3½-разрядные программируемые панельные счетчики, предназначенные для основных применений.
| |||||||||||||
| |||||||||||||
| |||||||||||||
ОМЛ 343UNI | 3½-разрядный универсальный программируемый дисплей/индикатор | ||||||||||||
| № | Модель OML 343UNI представляет собой простой и экономичный универсальный программируемый панельный счетчик с 3½ разрядами. Основанный на однокристальном микроконтроллере с аналого-цифровым преобразователем, этот прибор может быть сконфигурирован для восьми различных входных параметров, которые легко доступны в меню прибора. OML 343UNI разработан для обеспечения высокой точности, стабильности и простоты управления.
| ||||||||||||
| |||||||||||||
| |||||||||||||
ОММ 350UNI | 6-разрядный программируемый дисплей/универсальный панельный измерительный прибор | ||||||||||||
Модель OMM 350UNI представляет собой небольшой панельный измерительный прибор с 6 разрядами и универсальными входами. Прибор основан на однокристальном микроконтроллере с точным аналого-цифровым преобразователем, что обеспечивает высокую точность, стабильность и простоту программирования.
| |||||||||||||
| |||||||||||||
| |||||||||||||
ОМ 352УНИ | 3½- или 4-разрядный программируемый дисплей/универсальный панельный измерительный прибор | ||||||||||||
Серия OM 352UNI представляет собой экономичные программируемые универсальные панельные счетчики, доступные в 3½- и 4-разрядных моделях. Он основан на однокристальном микроконтроллере с аналого-цифровым преобразователем, который обеспечивает хорошую точность, стабильность и простоту программирования. OM 352UNI может быть сконфигурирован для 8 различных типов входных сигналов.
| |||||||||||||
| |||||||||||||
| |||||||||||||
ОМ 402УНИ | 4- или 6-разрядный программируемый дисплей/универсальный панельный счетчик | ||||||||||||
Модель OM 402UNI Серия универсальных программируемых панельных приборов доступна в 4- и 6-разрядных моделях. Основанный на однокристальном микроконтроллере с быстрым 24-битным аналого-цифровым преобразователем, он может быть сконфигурирован для 8 различных типов входных сигналов, которые легко устанавливаются в меню прибора.
| |||||||||||||
| |||||||||||||
|
| ||||||||||||
Продукция: Универсальные панельные счетчики
- HOME
- О
- ПРОДУКТЫ
- ПАНЕЛЬНЫЕ СЧЕТЧИКИ
- ПАНЕЛЬНЫЕ СЧЕТЧИКИ
- КОНДИЦИОНЕРЫ СИГНАЛА НА DIN-РЕЙКУ
- СВЕТОДИОДНЫЕ ПОДСВЕТКИ КОРПУСА
- БОЛЬШИЕ ДИСПЛЕИ
- БЕЗБУМАЖНЫЙ РЕГИСТРАТОР
- ДАТЧИКИ УГЛА
- ДАТЧИКИ ДАВЛЕНИЯ И ДАТЧИКИ
- Цифровые манометры
- Датчики давления
- Реле давления
- Химические уплотнения
- ДАТЧИКИ ТЕМПЕРАТУРЫ
- ПРИНАДЛЕЖНОСТИ
- РЕШЕНИЯ
- ПОЛОЖЕНИЯ И УСЛОВИЯ
- КОНТАКТЫ
Схема цифрового амперметра с использованием микроконтроллера — Otosection
Схема цепи цифрового амперметра с использованием микроконтроллера pic Схема цепи цифрового амперметра с использованием микроконтроллера приведена ниже — на этой схеме источник постоянного тока 30 В подается на нагрузку 40 Ом — ток, проходящий через эту нагрузку, можно измерить с помощью усилителя шунтирующего резистора pic16f877a Микроконтроллер- Схема цепи цифрового амперметра с использованием микроконтроллера
Вот краткое изложение изображения Схема цепи цифрового амперметра с использованием микроконтроллера идеально Просто добавив синтаксис, мы можем сделать 1 статью настолько 100% читаемым изданиям, сколько вам нужно, и show Написание рассказов — это полезный опыт для ваших требований. Мы получаем удивительно много хороших статей 9Схема цифрового амперметра 0850 с использованием микроконтроллера Интересная картина, но все мы просто представляем реальную статью, которую люди считают идеальной для чтения.
Схема цифрового амперметра с использованием микроконтроллера
Схема цифрового амперметра с использованием микроконтроллера pic (схема): схема цифрового амперметра с использованием микроконтроллера приведена ниже. на этой схеме источник постоянного тока 30 В подается на нагрузку 40 Ом. ток, проходящий через эту нагрузку, можно измерить с помощью шунтирующего резистора и микроконтроллера pic16f877a. Принципиальная схема цепи цифрового амперметра с использованием микроконтроллера pic Принципиальная схема цепи цифрового амперметра с использованием микроконтроллера pic приведена ниже. на этой принципиальной схеме источник постоянного тока 30 В подается на нагрузку 40 Ом. ток, проходящий через эту нагрузку, измеряется с помощью шунтирующего резистора и микроконтроллера pic16f877a. Измерение напряжения и тока всегда будет полезно при создании или отладке любой электрической системы. В этом проекте мы собираемся сделать собственный цифровой амперметр, используя микроконтроллер pic16f877a и датчик тока acs712 5a. этот проект может измерять как переменный, так и постоянный ток в диапазоне от 0 до 30 А с точностью до 0,3 А. Его можно легко использовать для измерения тока, протекающего через цепь нагрузки, а семисегментный дисплей отображает его в цифровом виде. принципиальная схема цифрового амперметра с использованием микроконтроллера pic, где нагрузкой является светодиод, вы можете подключить любую нагрузку. Требуемые компоненты: транзистор pic16f877a (bc548 x8), резистор (1k x8, 10k, 100k x2, 22k, 330 x2, 0,47 2 Вт). Схема цифрового амперметра на микроконтроллере pic. в этом проекте у нас есть тенденция разрабатывать схему для построения электронного вольтметра, не используя микроконтроллер. здесь мы имеем тенденцию использовать очень умеренный ic для активности напряжения, особенно icl7107 cs7107. используя icl7107, мы можем построить правильный и.
Цепь цифрового амперметра с использованием микроконтроллера Pic и Acs712
Амперметр 100 мА на микроконтроллере avr. В этом проекте мы собираемся сделать низкочастотный амперметр с использованием микроконтроллера atmega8. в atmega8 для этого мы собираемся использовать функцию 10-битного АЦП (аналогово-цифрового преобразования). хотя у нас есть несколько других способов получить текущий параметр из цепи, мы собираемся использовать метод резистивного падения, т.к. На приведенной ниже схеме показана схема цифрового омметра с использованием микроконтроллера pic. как показано на рисунке ниже, сопротивление r1 подключено к источнику 5 вольт, а сопротивление, значение которого мы хотим измерить, соединено с землей и другой клеммой сопротивления r1. Концепция делителя напряжения используется для измерения значения сопротивления. Вольтметр и амперметр можно легко сделать с помощью микроконтроллера pic, имеющего аналого-цифровой преобразователь. я использую pic16f877a и результат отображается на ЖК-дисплее. pic16f877a достаточно, если вы делаете этот проект только в целях тестирования. Я предлагаю использовать изображение с низкими номерами контактов и мультиплексным 7-сегментным дисплеем, если вы хотите использовать.
Схема цифрового амперметра Smart Tech с использованием микроконтроллера Pic 16f877a
Вот краткое изложение изображения Схема цифрового амперметра с использованием микроконтроллера Ideal Путем простого добавления синтаксиса мы можем добавить 1 статью в столько 100% читабельных изданий, сколько вам нужно, чтобы мы говорили и показывали Написание рассказов — это полезный опыт для ваших требований. Мы получаем удивительно много хороших статей Схема цифрового амперметра с использованием микроконтроллера интересная картина, но все мы просто представляем реальную статью, которую люди считают идеальной для чтения.
Цифровой амперметр с микроконтроллером Pic
если вы хотите поддержать мой канал: ниже ссылка на мой патреон. patreon eggtronics, если вы хотите сказать привет. скажем, в microcontrollerslab цифровой амперметр pic цифровой амперметр постоянного тока с использованием микроконтроллера pic. посетите эту ссылку для получения дополнительной информации, прямое демонстрационное видео для создания простой схемы цифрового амперметра с использованием микроконтроллера pic. для получения более подробной информации со схемой и цифровым амперметром microcontrollerslab pic цифровой ваттметр постоянного тока с использованием микроконтроллера pic, как измерить мощность постоянного тока с помощью микроконтроллера pic микроконтроллер slab цифровой мультиметр схема pic микроконтроллер цифровой мультиметр с использованием микроконтроллера pic18f452 это в этом проекте мы собираемся сделать низкочастотный амперметр с использованием микроконтроллер атмега8.
