Что такое амперметр и как он устроен

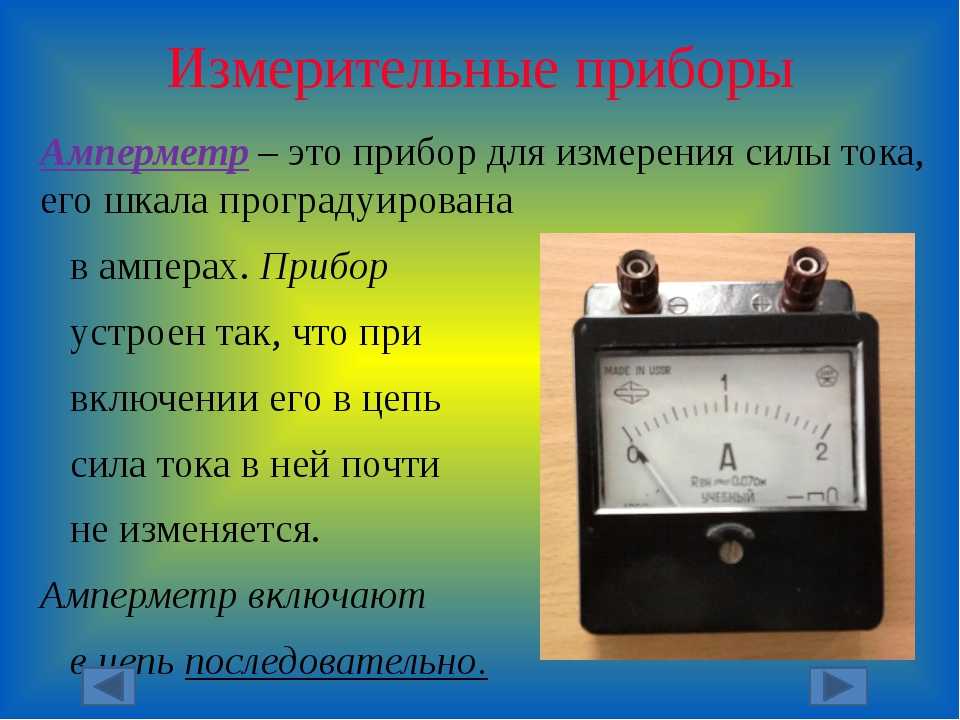

Амперметр — это электроизмерительный прибор, предназначенный для измерения силы тока в электрической цепи. Название происходит от единицы измерения силы тока — ампера.

Основные компоненты амперметра:

• Измерительный механизм (подвижная катушка с указателем)
• Шкала с делениями
• Корпус
• Клеммы для подключения

Принцип действия амперметра основан на взаимодействии магнитного поля измеряемого тока с полем постоянного магнита прибора. Чем больше ток, тем сильнее отклоняется стрелка на шкале.

Виды амперметров по конструкции

Существует несколько основных типов амперметров:

1. Магнитоэлектрические

Используют постоянный магнит и подвижную катушку. Применяются для измерения постоянного тока. Отличаются высокой точностью.

2. Электромагнитные

Имеют неподвижную катушку и подвижный сердечник. Подходят для измерения как постоянного, так и переменного тока. Менее точные, но более надежные.

3. Электродинамические

Содержат две катушки — подвижную и неподвижную. Используются преимущественно для измерения переменного тока. Обеспечивают высокую точность измерений.

4. Цифровые

Современные электронные амперметры с цифровым дисплеем. Могут измерять постоянный и переменный ток. Отличаются высокой точностью и удобством считывания показаний.

Как правильно подключать амперметр

Для корректного измерения силы тока необходимо правильно включить амперметр в электрическую цепь:

1. Амперметр всегда подключается последовательно с нагрузкой.
2. Положительная клемма прибора соединяется с положительным полюсом источника питания.
3. Отрицательная клемма — с отрицательным полюсом или нагрузкой.
4. Сопротивление амперметра должно быть минимальным, чтобы не влиять на измеряемую цепь.

При неправильном подключении амперметр может выйти из строя или показать неверные значения.

Диапазоны измерений амперметров

Амперметры выпускаются с различными диапазонами измерений:

• Микроамперметры: от долей до сотен микроампер
• Миллиамперметры: от единиц до сотен миллиампер
• Амперметры: от долей до десятков ампер
• Киломперметры: сотни и тысячи ампер

Для расширения диапазона измерений используются шунты — дополнительные резисторы, подключаемые параллельно амперметру.

Области применения амперметров

Амперметры широко применяются в различных сферах:

• Электротехника и электроника
• Энергетика
• Промышленность
• Автомобильная электрика
• Бытовая техника
• Лабораторные исследования

Они используются для контроля токов в электрических цепях, диагностики неисправностей, настройки и регулировки электрооборудования.

Преимущества и недостатки разных типов амперметров

Каждый тип амперметров имеет свои особенности:

Магнитоэлектрические:

• Преимущества: высокая точность, линейная шкала
• Недостатки: только для постоянного тока, чувствительность к перегрузкам

Электромагнитные:

• Преимущества: простота конструкции, надежность, измерение постоянного и переменного тока
• Недостатки: нелинейная шкала, меньшая точность

Цифровые:

• Преимущества: высокая точность, удобство считывания, дополнительные функции
• Недостатки: зависимость от элементов питания, чувствительность к помехам

Выбор типа амперметра зависит от конкретных задач измерения.

Правила безопасности при работе с амперметром

При использовании амперметра важно соблюдать следующие меры предосторожности:

1. Не превышать максимально допустимый ток для данного прибора
2. Проверять целостность изоляции проводов и корпуса прибора
3. Не касаться открытых токоведущих частей при измерениях
4. Использовать средства индивидуальной защиты при работе с высоким напряжением
5. Соблюдать полярность подключения для постоянного тока

Несоблюдение правил безопасности может привести к поражению электрическим током или повреждению оборудования.

Как правильно читать показания амперметра

Для корректной интерпретации показаний амперметра следует:

1. Определить цену деления шкалы прибора
2. Учитывать множитель шкалы (если есть)
3. При использовании шунта применять соответствующий коэффициент
4. Для переменного тока учитывать, измеряется действующее или амплитудное значение
5. При цифровом дисплее обращать внимание на единицы измерения

Правильное считывание показаний обеспечивает точность измерений и корректную интерпретацию результатов.

Амперметр цифровой -/+50 А, черный циферблат, нержавеющий ободок, д. 52 мм Код товара: JMV00839_KY26004

• Описание товара
• Характеристики и видеообзоры
• Сопутствующие товары 2
• Отзывы

Код товара: JMV00839_KY26004

• Черный
• Белый

В наличии

7 561 ₽

Характеристики
Диапазон измерений	50-0-50 А
Подсветка прибора	Красная/желтая*
Напряжение	12/24 В
Степень защиты	IP67/65
Внешний диаметр	56 мм
Монтажный вырез	52 мм
Цвет дисплея	Черный
Бренд	KUS
Производитель	Tainor
Страна производителя	Китай

Амперметры KUS для лодки и катера

8 июл 2019

Остановить и закрыть

{raw title}

{date}

Описание

Амперметр служит для измерения тока в цепи зарядки аккумулятора, а также для контроля тока в электрической цепи судна. Используется в составе приборной панели судна.

Примечание

* Подсветка прибора может быть как красной так и желтой, цвет зависит от варианта подключения контактов

Об этом товаре еще ничего не написали. Есть чем поделиться? Оставьте свой отзыв.

Амперметры, вольтметры щитовые переменного тока

Щитовыми амперметрами называются приборы для измерения силы тока, величины тока. Данные приборы всегда включаются последовательно в цепь, измерение тока в которой требуется произвести, амперметры служат для измерения величин токов.

Щитовыми вольтметрами называются приборы непосредственного отсчёта для определения напряжения в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии.

---

Выберите подкатегорию

Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

Показать: 16255075100

Щитовой амперметр Э350 100А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э. .

930.00 грн.

Щитовой амперметр Э350 10А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 150А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 15А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 1А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 200А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э. .

930.00 грн.

Щитовой амперметр Э350 20А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 250А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 300А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 30А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 400А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э. .

930.00 грн.

Щитовой амперметр Э350 40А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 500А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 50А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 5А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э..

930.00 грн.

Щитовой амперметр Э350 600А класс 1,5

Амперметр Э350, вольтметр Э350, миллиамперметр Э350, килоамперметр Э350, киловольтметр Э350  (Э. .

930.00 грн.

Показано с 1 по 16 из 301 (всего 19 страниц)

Амперметр | Определение, типы, символы и факты

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.

• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полета на Луну до управления космосом — мы изучаем широкий спектр тем, которые питают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Связанный контент

Викторины

• Интересные факты об измерениях и математике

Что такое амперметр? Использование и преимущества

 Амперметр имеет множество применений в повседневной жизни и является очень важным электрическим измерительным прибором. Это полное руководство поможет вам понять что такое амперметр , как работает амперметр , различные типы амперметров и многое другое.

Что такое амперметр?

Амперметр — это измерительный прибор, который измеряет ток в цепи. Он дает точное представление о том, сколько тока проходит через проводник. Амперметр происходит от греческого слова «ампер», что означает ток.

Когда цепь находится в состоянии покоя и начинает течь ток, амперметр немедленно показывает ток. Большинство амперметров имеют небольшое электрическое сопротивление или вообще не имеют его, и их просто подключают последовательно к измеряемой цепи.

Ток, протекающий через амперметр, вызывает протекание постоянного тока по цепи, вызывая свечение ламп и нагревание нагревательных элементов. Однако ток, потребляемый самим амперметром, приводит к гораздо меньшему падению напряжения на его клеммах, поэтому амперметр может быть более чувствительным мерилом тока, чем сами элементы электрической цепи.

Амперметры обычно используются для измерения тока, потребляемого любыми приборами, машинами, двигателями, насосами, оборудованием и т. д. Амперметры бывают аналоговыми или цифровыми.

Показания и символ амперметра

Ток измеряется в амперах, поэтому амперметр отображает показание в амперах. В электрической цепи амперметр обозначается буквой «А» внутри маленького круга.

Как работает амперметр?

Чтобы измерить ток в цепи, важно разомкнуть цепь и включить «амперметр» последовательно с цепью. Это позволит электронам течь как через амперметр, так и через цепь. Через несколько минут амперметр начнет показывать ампер в цепи.

Какие бывают типы амперметров?

На более широком уровне амперметры подразделяются на две категории – Типы амперметров зависят от конструкции и от измерения тока. Давайте рассмотрим каждый из них, чтобы лучше понять их функциональность.

В зависимости от конструкции:

• Амперметр с постоянной подвижной катушкой (PMCA): Этот амперметр используется для измерения постоянного тока. Здесь катушка помещается между полюсами постоянного магнита. Отклонение катушки зависит от того, какой ток протекает через нее.
• Амперметр с подвижным железом: Используется для измерения как постоянного, так и переменного тока. Отклонение сборки пропорционально току, который проходит через катушку.
• Электродинамометрический амперметр: Используется для измерения переменного и постоянного тока. Это имеет большую точность по сравнению с двумя другими инструментами.
• Амперметр выпрямительного типа: Обычно используется для точного измерения переменного тока и находит применение в цепях связи.

Основан на измерении силы тока:

• Амперметр переменного тока
  Амперметр — это устройство, используемое для измерения силы тока. Он состоит из движущегося железного механизма, в котором сборка перемещается между двумя драгоценными подшипниками. Этот амперметр используется для измерения постоянного тока.
• Амперметр постоянного тока
  Амперметры постоянного тока используются для измерения тока, протекающего по проводнику. Амперметр представляет собой простое устройство, имеющее циферблат с делениями, показывающими величину тока, проходящего через него. Этот амперметр используется для измерения силы тока в цепях постоянного тока с частотой 50 или 60 Гц.

Аналоговый амперметр

Стрелка внутри амперметра перемещается в пределах 90°. Кончик указателя соответствует числовому значению. Это амперы тока, проходящего через цепь. Амперметры постоянного тока имеют линейные шкалы с равными делениями. Амперметры переменного тока имеют нелинейные шкалы с неравными делениями.

Цифровой амперметр

Цифровые амперметры измеряют силу тока в амперах и отображают уровни тока в соответствии с количеством цифр, отображаемых на цифровом дисплее. Эти устройства помогают пользователям устранять неполадки с неустойчивыми нагрузками и трендами.

Какой диапазон амперметра?

Диапазон амперметра означает максимальную мощность тока, которую он считывает. Обычно амперметр имеет диапазон от 0 до 3 ампер и 30 делений на его шкале.

Напр. – если вы возьмете амперметр со шкалой от 0 до 300, это означает, что он может показывать ток до 300 ампер. Для цифрового электронного амперметра шкалы не будет, и он считывает на экране до указанной на нем емкости.

Где в повседневной жизни используется амперметр?

Амперметр — это прибор для измерения электрического тока. Он чаще всего используется в электрических системах, например, в домах и на предприятиях, для измерения потока электроэнергии. Амперметр может измерять как постоянный, так и переменный ток. В повседневной жизни его можно использовать где угодно для измерения силы тока, например, в автомобилях, холодильниках, обогревателях, чувствительных машинах и т. д.

Как читать показания амперметра?

Амперметр имеет две клеммы на задней панели, обозначенные положительным и отрицательным знаком. Соответственно подключите оборудование. Когда оборудование включено, амперметр покажет ток, потребляемый оборудованием.

Показание амперметра – это показание отклонения магнитной стрелки из-за напряженности магнитного поля, создаваемого в катушке амперметра, вызванного величиной протекающего тока. Таким образом, после калибровки они способны измерять величину тока, протекающего при последовательном соединении в цепи.

Показания амперметра просты, но для этого нужно знать несколько вещей. Во-первых, амперметр имеет две клеммы — черный провод (или «анод») и красный провод (или «катод»). Шкала амперметра читается слева направо, при этом каждое число соответствует определенной величине тока. Во-вторых, при измерении тока важно иметь в виду, что амперметры измеряют постоянный ток, то есть ток, протекающий через метр, является постоянным независимо от того, какое напряжение присутствует. Наконец, всегда соблюдайте осторожность при работе с электрическим оборудованием — даже небольшие токи могут быть опасны, если с ними не обращаться должным образом!

Заключение

Beemet является ведущим производителем и экспортером вольтметров и амперметров из Индии. Мы завоевали доверие многих клиентов по всему миру, предоставляя высококачественную продукцию по конкурентоспособным ценам. Наши Амперметры используются в нескольких коммерческих и промышленных приложениях.

Амперметры Beemet доступны в различных моделях и размерах в соответствии с требованиями заказчика. Они бывают:

• Квадратные размеры DIN (48/72/96/144)
• Прозрачный поликарбонат с широким обзором, монтаж спереди и сзади
• Круглый счетчик со стеклянной передней панелью
• Прямоугольные размеры
• Широкоугольная круглая шкала 240°
• Учебный портативный тип, установленный на настольной подставке
• Американский тип Saxon и Серия Фиеста.
• Индикатор максимальной мощности / биметаллические амперметры с 2 и 3 стрелками.

Корпус счетчика изготовлен из АБС-пластика и поликарбоната. Наши амперметры доступны с подвижной катушкой постоянного тока, с подвижной катушкой переменного тока и с выпрямителем с подвижной катушкой. Доступны микроамперметры от 25 мкА до 1000 мкА, миллиамперметры от 1 мА до 1000 мА, амперметры от 1 А до 60 А (внутренний шунт), 1 А – 10000 А (с внешним шунтом) и аналогичный диапазон для амперметров переменного тока с внешним ТТ. Мы также производим цифровые амперметры различных размеров (96×48/96×96/48×48), а также в компактном модульном исполнении.

Надеюсь, эта статья помогла вам разобраться в амперметрах!

Часто задаваемые вопросы (FAQ)

Что такое амперметр и как он работает?

Амперметр — это прибор, используемый для измерения силы тока в электрических цепях. Он работает по принципу, что магнитное поле вокруг проводника, несущего постоянный ток, находится в круговом поле с постоянной величиной. Сила тока в проводнике пропорциональна площади петли. Когда петля уменьшается, магнитное поле усиливается. Таким образом, амперметр помещают последовательно с измеряемой цепью, и движение его катушки пропорционально току, протекающему в цепи. Таким образом, это измеритель для измерения тока в цепи.

Что такое амперметр или вольтметр?

Вольтметры измеряют напряжение, а амперметры измеряют ток. Вольтметры используются для измерения напряжения цепи, когда она соединена параллельно с другим резистором, который ограничивает влияние, которое он оказывает на источник напряжения.

Каков принцип действия амперметра?

Принцип действия амперметра основан на магнитном эффекте тока, его принцип заключается в том, что сопротивление и индуктивное сопротивление должны быть низкими. Амперметр состоит из катушки с проводом и неподвижного постоянного магнита.
