Что такое амплитудная телеграфия. Как работает амплитудная манипуляция. Каковы основные преимущества и недостатки амплитудной телеграфии. Где применяется амплитудная телеграфия в современных системах связи. Какие альтернативные методы модуляции существуют.
Что такое амплитудная телеграфия и принцип ее работы
Амплитудная телеграфия — это метод передачи дискретной информации, при котором данные кодируются путем изменения амплитуды несущего сигнала. Это один из самых простых видов цифровой модуляции.
Принцип работы амплитудной телеграфии заключается в следующем:
- Используется несущий сигнал постоянной частоты (обычно синусоидальный)
- Передаваемые биты кодируются двумя уровнями амплитуды несущей
- Логическому «0» соответствует меньшая амплитуда
- Логической «1» соответствует большая амплитуда
- На приемной стороне детектируются изменения амплитуды и восстанавливается исходная последовательность бит
Таким образом, информация передается за счет переключения амплитуды несущего колебания между двумя фиксированными уровнями. Этот метод также называют амплитудной манипуляцией или ASK (Amplitude Shift Keying).
Преимущества и недостатки амплитудной телеграфии
Амплитудная телеграфия имеет ряд преимуществ и недостатков по сравнению с другими методами модуляции. Рассмотрим основные из них.
Преимущества:
- Простота реализации — требуется простое оборудование для модуляции и демодуляции
- Низкая стоимость передатчиков и приемников
- Узкая полоса частот сигнала, что позволяет эффективно использовать частотный диапазон
- Высокая спектральная эффективность
- Возможность передачи на большие расстояния
Недостатки:
- Низкая помехоустойчивость — чувствительность к шумам и замираниям сигнала
- Искажения формы сигнала при прохождении через нелинейные участки канала связи
- Сложность детектирования малых изменений амплитуды при наличии помех
- Невысокая скорость передачи данных
- Необходимость точной синхронизации передатчика и приемника
Несмотря на недостатки, простота реализации делает амплитудную телеграфию востребованной во многих системах связи, особенно там, где не требуется высокая скорость передачи.
Области применения амплитудной телеграфии
Хотя амплитудная телеграфия считается устаревшей технологией, она до сих пор находит применение в некоторых областях:
- Радиолюбительская связь — используется в азбуке Морзе
- Системы радиоуправления — передача простых команд
- Низкоскоростные каналы телеметрии
- Передача сигналов точного времени
- Системы радиочастотной идентификации (RFID)
- Некоторые типы оптических линий связи
В современных высокоскоростных системах связи амплитудная телеграфия практически не используется из-за низкой помехоустойчивости и невысокой скорости передачи данных. Однако ее простота и надежность обеспечивают применение в специализированных областях.

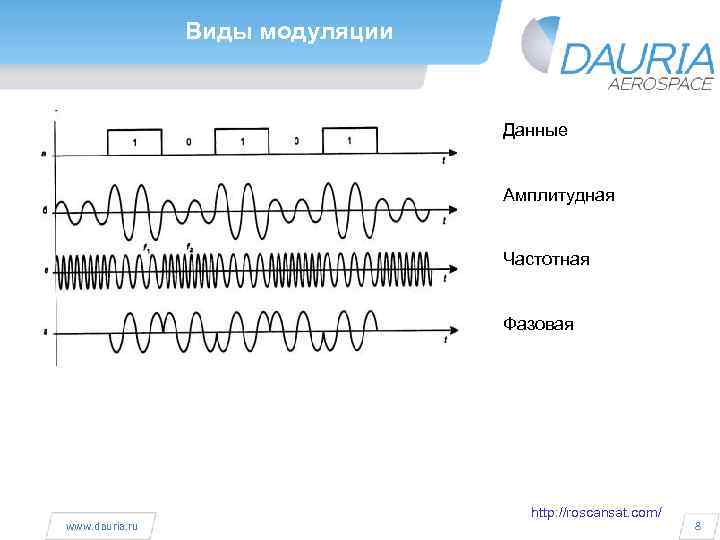

Сравнение амплитудной телеграфии с другими видами модуляции
Для оценки эффективности амплитудной телеграфии полезно сравнить ее с другими распространенными методами цифровой модуляции:
Частотная манипуляция (FSK):
- Более устойчива к помехам и искажениям амплитуды
- Требует более широкой полосы частот
- Сложнее в реализации, чем ASK
Фазовая манипуляция (PSK):
- Обеспечивает более высокую помехоустойчивость
- Позволяет достичь большей скорости передачи данных
- Требует более сложных схем модуляции и демодуляции
Квадратурная амплитудная модуляция (QAM):
- Комбинирует амплитудную и фазовую модуляцию
- Обеспечивает высокую спектральную эффективность
- Позволяет достичь очень высоких скоростей передачи
- Требует сложного оборудования и чувствительна к искажениям
По сравнению с этими методами, амплитудная телеграфия обладает меньшей помехоустойчивостью и более низкой скоростью передачи. Однако она остается самым простым способом цифровой модуляции.
Особенности реализации амплитудной телеграфии
При практической реализации систем амплитудной телеграфии необходимо учитывать ряд важных аспектов:
Выбор уровней амплитуды:
Как правильно выбрать уровни амплитуды для кодирования «0» и «1»? Существует несколько подходов:
- Использование нулевой амплитуды для «0» и ненулевой для «1» (on-off keying)
- Применение двух ненулевых уровней амплитуды
- Многоуровневая ASK с несколькими градациями амплитуды
Выбор зависит от требований к помехоустойчивости и сложности реализации.
Синхронизация:
Для корректного декодирования необходима точная синхронизация передатчика и приемника. Применяются различные методы синхронизации:
- Передача специальных синхросигналов
- Использование самосинхронизирующихся кодов
- Применение схем восстановления тактовой частоты
Фильтрация:
Для уменьшения занимаемой полосы частот и снижения межсимвольной интерференции применяется фильтрация сигнала. Используются различные типы фильтров:
- Фильтры Найквиста
- «Приподнятый косинус»
- Гауссовы фильтры
Правильный выбор фильтров позволяет оптимизировать характеристики системы связи.
Перспективы развития амплитудной телеграфии
Несмотря на то, что амплитудная телеграфия считается устаревшей технологией, она продолжает развиваться в некоторых направлениях:
Многоуровневая ASK:
Использование нескольких уровней амплитуды позволяет повысить скорость передачи данных без расширения полосы частот. Это направление активно развивается для оптических систем связи.
Комбинированные методы модуляции:
Амплитудная телеграфия часто используется в сочетании с другими видами модуляции, например, в квадратурной амплитудной модуляции (QAM). Такие комбинированные методы обеспечивают высокую спектральную эффективность.
Применение в новых областях:
Амплитудная телеграфия находит новые области применения, например:
- Беспроводные сенсорные сети с низким энергопотреблением
- Системы ближней радиосвязи (NFC)
- Оптические межсоединения в компьютерных системах
В этих областях простота и энергоэффективность амплитудной телеграфии оказываются важнее ее недостатков.
Заключение: роль амплитудной телеграфии в современных системах связи
Подводя итог, можно сказать, что амплитудная телеграфия, несмотря на свою простоту, продолжает играть важную роль в современных системах связи. Ее основные преимущества — простота реализации, низкая стоимость и энергоэффективность — обеспечивают применение в специализированных областях.
Хотя в высокоскоростных системах связи амплитудная телеграфия уступила место более совершенным методам модуляции, она остается востребованной там, где не требуется высокая скорость передачи данных, но важна надежность и простота.
Развитие технологий позволяет преодолевать недостатки амплитудной телеграфии и находить новые области ее применения. Поэтому можно ожидать, что этот старейший метод цифровой модуляции еще долго будет находить применение в различных системах связи.
