Ams1117 datasheet. Линейный стабилизатор AMS1117: характеристики, применение, схемы включения

Что такое линейный стабилизатор AMS1117. Каковы его основные характеристики и особенности. Для каких целей применяется AMS1117. Как правильно подключить и использовать этот стабилизатор напряжения.

Содержание

Обзор линейного стабилизатора AMS1117

AMS1117 — это серия популярных линейных стабилизаторов напряжения с малым падением напряжения (LDO). Данные микросхемы широко применяются в различной электронной аппаратуре для стабилизации питающего напряжения.

Ключевые особенности AMS1117:

Выходной ток до 1 А
Малое падение напряжения (около 1.3 В при максимальном токе)
Фиксированные выходные напряжения: 1.5 В, 1.8 В, 2.5 В, 2.85 В, 3.3 В, 5 В
Регулируемая версия с настройкой выходного напряжения от 1.25 В до 5 В
Встроенная защита от перегрева и короткого замыкания
Компактный корпус SOT-223 или TO-252

Благодаря этим характеристикам AMS1117 является хорошим выбором для создания стабильных источников питания в портативных устройствах, системах на микроконтроллерах и другой электронике.

Варианты исполнения и маркировка AMS1117

Стабилизаторы AMS1117 выпускаются в нескольких модификациях, отличающихся номинальным выходным напряжением:

AMS1117-1.5 — выходное напряжение 1.5 В
AMS1117-1.8 — выходное напряжение 1.8 В
AMS1117-2.5 — выходное напряжение 2.5 В
AMS1117-3.3 — выходное напряжение 3.3 В
AMS1117-5.0 — выходное напряжение 5.0 В
AMS1117-ADJ — регулируемое выходное напряжение

Маркировка на корпусе обычно содержит буквы «AMS» и цифры, обозначающие выходное напряжение. Например, «AMS1117-3.3» или «AMS33» для стабилизатора на 3.3 В.

Назначение выводов AMS1117

Микросхема AMS1117 имеет 3 вывода:

Вход (Input) — подключается к нестабилизированному входному напряжению
Земля (Ground) — общий провод
Выход (Output) — стабилизированное выходное напряжение

У регулируемой версии AMS1117-ADJ вывод 1 используется для подстройки выходного напряжения.

Основные электрические характеристики AMS1117

Важные параметры стабилизатора AMS1117:

Максимальный выходной ток: 1 А
Входное напряжение: до 18 В
Падение напряжения: 1.1-1.3 В при токе 800 мА
Точность выходного напряжения: ±1%
Температурный диапазон: -20…+125°C

Эти характеристики позволяют использовать AMS1117 в широком спектре приложений, требующих стабильного питающего напряжения.

Типовые схемы включения AMS1117

Рассмотрим основные схемы подключения стабилизатора AMS1117:

Схема с фиксированным выходным напряжением

Для версий с фиксированным напряжением (например, AMS1117-3.3) схема включения очень проста:

Вход (1) — подключается к нестабилизированному напряжению
Земля (2) — соединяется с общим проводом
Выход (3) — стабилизированное напряжение для нагрузки

Рекомендуется установить входной и выходной керамические конденсаторы емкостью 10-22 мкФ для улучшения стабильности.

Схема с регулируемым выходным напряжением

Для настройки выходного напряжения AMS1117-ADJ используются два резистора:

R1 — между выходом и выводом регулировки
R2 — между выводом регулировки и землей

Выходное напряжение определяется формулой:

Vout = 1.25 * (1 + R1/R2)

Рекомендуемое значение R1 = 240 Ом. R2 рассчитывается исходя из желаемого выходного напряжения.

Области применения стабилизатора AMS1117

Благодаря своим характеристикам, AMS1117 находит применение во многих областях электроники:

Источники питания для микроконтроллеров и процессоров
Стабилизаторы в портативных устройствах с батарейным питанием
Преобразование напряжения в компьютерной технике (например, с 5 В на 3.3 В)

Питание аналоговых схем, требующих стабильного напряжения
Стабилизаторы в IoT устройствах

AMS1117 часто можно встретить на различных отладочных платах и модулях, где он обеспечивает стабильное питание компонентов.

Преимущества и недостатки AMS1117

Рассмотрим основные плюсы и минусы использования стабилизатора AMS1117:

Преимущества:

Простота применения — минимум внешних компонентов
Низкое падение напряжения
Высокая точность выходного напряжения
Встроенная защита от перегрузки и перегрева
Широкий выбор фиксированных напряжений
Компактный корпус
Доступность и низкая стоимость

Недостатки:

Невысокий КПД при большой разнице входного и выходного напряжений
Ограниченный максимальный ток (1 А)
Необходимость теплоотвода при больших токах нагрузки
Чувствительность к помехам по входу

В целом, преимущества AMS1117 перевешивают недостатки для большинства применений, где не требуется высокая эффективность или большой выходной ток.

Отсутствующая страница сайта

Начало
Новости
Прайсы
DataSheet
Отзывы
Информация
Техническая информация

Поиск товара: Все разделыМикросхемыТранзисторы Биполярные транзисторы Полевые транзисторы IGBT транзисторыДиоды Тиристоры Симисторы Стабилитроны Диодные мостыКонденсаторы Электролитические конденсаторы Керамические конденсаторы Пленочные конденсаторыПассивные компоненты Резисторы Варисторы Реле Трансформаторы Предохранители Термопредохранители Кварцевые резонаторыКнопки, выключатели Клавишные выключатели Нажимные кнопки Тактовые кнопкиРазъемы, соединители USB, Mini-USB, Micro-USBFFC шлейфы и разъемыАкустикаОптоэлектроника LED-подсветка TV Лампы подсветки LCD Оптопары Светодиоды Светодиодная лентаМодули для телевизоров Тюнеры Модули LCD TV Инверторы Модули Plasma TV T-CON BoardМодули для мониторовЧасти для ноутбуков Клавиатуры Вентиляторы Разъемы Инверторы ноутбуковРазличные платыФото-запчасти Дисплеи Объективы Основные платы Матрицы Шлейфы МеханизмыПриборы МультиметрыИнструмент Отвертки Паяльный инструментДругие радиотовары Пульты ДУ Панели для микросхем Термоусадочная трубка Радиоуправление Элементы питания Компьютерные аксессуарыАдаптерыЛазерные головкиУцененный товар Расширенный

Популярные поиски: BD9897FS TL866CS AS15-F HAKKO 936 TMS91429CT FDD8447L 2SK4075 2SC5707 AXP209

Товаров: 0 шт.
На сумму: 0.00 pyб.

Разделы

Микросхемы

Транзисторы

Биполярные транзисторы
Полевые транзисторы
IGBT транзисторы

Диоды

Тиристоры
Симисторы

Стабилитроны
Диодные мосты

Конденсаторы

Электролитические конденсаторы
Керамические конденсаторы
Пленочные конденсаторы

Пассивные компоненты

Резисторы
Варисторы
Трансформаторы
Реле
Предохранители
Термопредохранители
Кварцевые резонаторы

Кнопки, выключатели

Нажимные кнопки
Тактовые кнопки
Клавишные выключатели

Разъемы, соединители

USB, Mini-USB, Micro-USB

Оптоэлектроника

Лампы подсветки LCD
Оптопары
Светодиоды
Светодиодная лента

Акустика

Модули для телевизоров

Тюнеры
Модули LCD TV
Инверторы
Модули Plasma TV
T-CON Board

Модули для мониторов

Части для ноутбуков

Вентиляторы
Клавиатуры
Разъемы
Инверторы ноутбуков

Различные платы

Фото-запчасти

Основные платы
Шлейфы
Объективы
Матрицы
Дисплеи
Механизмы

Приборы

Мультиметры

Инструмент

Отвертки
Паяльный инструмент

Другие радиотовары

Панели для микросхем
Пульты ДУ
Термоусадочная трубка
Радиоуправление
Элементы питания
Компьютерные аксессуары

Вы здесь: >

Отсутствующая страница

Отсутствующая страница сайта

Стабилизатор AMS1117-3.

3 схема включения

Оцените материал

(20 голосов)

Серия микросхем AMS1117 это линейные стабилизаторы с малым падением напряжения. Если заказать в Китае отладочную плату, питающуюся от USB и имеющую потребители на 3,3В (например микроконтроллеры STM32 или всевозможные датчики и индикаторы), то скорее всего на этой плате будет установлен стабилизатор AMS1117-3.3. Выпускается Advanced Monolithic Systems.

Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223.

Например на фото стабилизатор AMS1117-3.3 в корпусе SOT-223

AMS1117 выпускаются на разные напряжения: 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5 В.
Кроме того есть модификация AMS1117, которая двумя внешними резисторами настраивается на нужное напряжение в диапазоне от 1,2 В до 5 В.

Схема включения стабилизатора на фиксированное напряжение проще некуда:

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

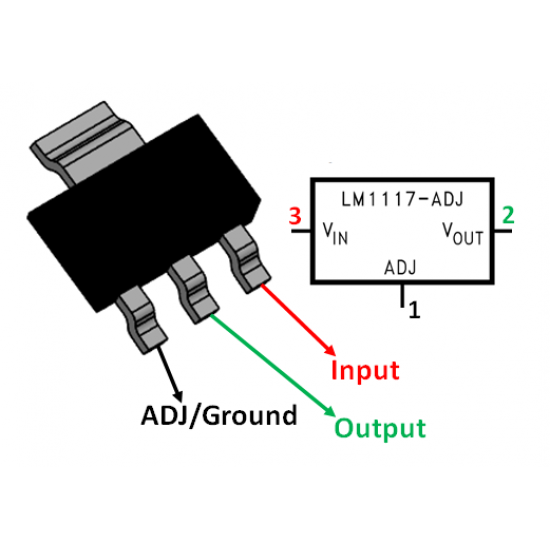

Цоколевка AMS1117

AMS1117 описание характеристик

Максимальный выходной ток – 1 А;
Максимальное входное напряжение – 18 В;
Температурный диапазон работы T = -20 .. +125°С;
Максимальная рассеиваемая мощность для корпуса SOT-223 – Pmax = 0,8 Вт;
Максимальная рассеиваемая мощность для корпуса TO-252 – Pmax = 1,5 Вт;
Тепловое сопротивление кристалл-корпус для корпуса SOT-223 – Rt = 15°С/Вт;
Тепловое сопротивление кристалл-корпус для корпуса TO-252 – Rt = 3°С/Вт;
Выключение при перегреве кристалла – T = 155°С;
Тепловой гистерезис – ΔT = 25°С.

AMS1117 аналог

Конечно у такого популярного стабилизатора есть аналоги: LD1117A, IL1117A и минский «Транзистор» выпустал серию аналогов К1254ЕН.

Так же аналогом является LM1117 но есть отличия:

LM1117 можно настраивать на напряжения от 1,25 В до 13,8 В;
Кроме подстраиваемого LM1117 бывает на напряжения 1,8 В; 2,5 В; 3,3 В и 5 В;
У версии в корпусе SOT-223 максимальный ток 800мА.

Последнее от Антон

Обзор нового варианта печатных плат SDR malamute
Печатные платы V3 для SDR «Malamute»
Raspberry Pi – компьютер с ARM архитектурой
Отладочные платы Arduino Uno
Трансивер «Маламут» NEW

Другие материалы в этой категории: « Говорящие часы на счетчиках K176ИE12 и чипкордерах ISD17240PY Три металлоискателя на микросхемах »

Добавить комментарий

Наверх

Регулятор напряжения AMS1117: характеристики, разводка контактов, техническое описание [видео]

Транзистор TIP120 Darlington NPN: схема контактов, спецификация, схема [видео]

IRF520 Power MOSFET: схема контактов, спецификация, спецификация [FAQ]

Автор: Миа

Дата: 24 января 2022 г.

Сегодня в этом посте я познакомлю вас с введением в AMS1117 . Я предлагаю вам, ребята, прочитать этот пост до конца, так как я буду обсуждать распиновку, техническое описание, функции и области применения стабилизатора напряжения отключения AMS1117.

Что такое AMS1117? Короче говоря, AMS1117 — это обычный стабилизатор напряжения, который поставляется как с фиксированным, так и с настраиваемым напряжением. Это 3-контактное устройство, в основном используемое для управления нагрузкой до 1 А. Выходное напряжение колеблется от 1,5В до 5В. Когда он работает при максимальном токе, это приводит к низкому падению напряжения 1,3 А.

В этом видео показано, как протестировать AMS1117 от 5 до 3,3 В при различной нагрузке.

Catalog

AMS1117 Pin Connections

AMS1117 Features

AMS1117 Applications

AMS1117 Application Circuits

AMS1117 Package

Где использовать AMS1117

AMS1117 Производитель

Компонентный Dataashing Teet

AMS1117 PIN-соединения

. Вот функции AMS1117. Каждая PIN: (SOT-2333333

Номер контакта

Название контакта

Описание

Настройка/Заземление

Этот контакт регулирует выходное напряжение, если это фиксированный регулятор напряжения, он действует как земля

Выходное напряжение (Ввых)

Регулируемое выходное напряжение, установленное контактом регулировки, может быть получено с этого контакта

Входное напряжение (Vin)

На этот контакт подается входное напряжение, которое необходимо регулировать.

Характеристики AMS1117

Три клеммы с регулируемым или фиксированным напряжением*1,5 В, 1,8 В, 2,5 В, 2,85 В, 3,3 В и 5,0 В
Выходной ток 1 А
Работает до падения напряжения 1 В
Линейное регулирование: 0,2% макс.
Регулировка нагрузки: макс. 0,4%
Доступен пакет SOT-223, TO-252 и SO-8
Встроенное ограничение тока и тепловая защита.
Рабочая температура перехода 125°C

AMS1117 Применение

Высокоэффективные линейные регуляторы
Пост-регуляторы для коммутации источников питания
Линейный регулятор от 5 В до 3,3 В
Зарядные устройства
Активные терминаторы SCSI
Управление питанием для ноутбука
Приборы с батарейным питанием

AMS1117 Прикладные схемы

Защитные диоды

В отличие от более старых регуляторов, семейство AMS1117 не нуждается в каких-либо защитных диодах между регулировочным штифтом и выходом, а также между выходом и входом, чтобы предотвратить перенапряжение кристалла. Внутренние резисторы ограничивают внутренние пути тока на регулировочном штырьке AMS1117, поэтому даже при наличии конденсаторов на регулировочном штифте не требуется защитный диод для обеспечения безопасности устройства в условиях короткого замыкания. Диоды между входом и выходом обычно не нужны. Микросекундные броски тока от 50 до 100 А могут быть обработаны внутренним диодом между входными и выходными контактами устройства. В нормальных условиях трудно получить такие значения импульсных токов даже при использовании больших выходных емкостей. Если используются выходные конденсаторы большой емкости, например, от 1000 мкФ до 5000 мкФ, а входной контакт мгновенно замыкается на землю, может произойти повреждение. Диод с выхода на вход рекомендуется, когда используется ломовая схема на входе AMS1117 (рисунок 1).

Выходное напряжение

Серия AMS1117 создает опорное напряжение 1,25 В между выходом и клеммой регулировки. Размещение резистора между этими двумя клеммами вызывает протекание постоянного тока через R1 и вниз через R2, чтобы установить общее выходное напряжение. Обычно этот ток соответствует минимальному току нагрузки 10 мА. Поскольку IADJ очень мал и постоянен, он представляет небольшую ошибку, и его обычно можно игнорировать.

Другие прикладные схемы можно найти в таблице данных ниже.

AMS1117 Package

Где использовать AMS1117

Как и знаменитый 7805, LM317, AMS1117 также является еще одним линейным регулятором напряжения. Он известен своим небольшим форм-фактором, поскольку доступен в виде пакета DCY (SMD-компонент). Существует много типов LM1117 в зависимости от корпуса и выходного напряжения. Но все микросхемы рассчитаны на максимальный ток 1А. Приведенная ниже таблица поможет вам выбрать правильный номер детали для вашей микросхемы.

Микросхема широко известна тем, что используется в платах Arduino для регулирования напряжения 5 В и 3,3 В. Так что, если вы ищете стабилизатор напряжения для поверхностного монтажа, эта микросхема может быть для вас правильным выбором.

AMS1117 Изготовитель

AMS является разработчиком качества, производителем и поставщиком интегральных схем управления питанием и аналоговой продукции, включая регуляторы напряжения, LDO, прецизионные источники опорного напряжения, программируемые ШИМ-контроллеры, одиночные и двойные операционные усилители, зарядовые насосы, контроллеры LDO-регуляторов и детекторы напряжения. Эти компоненты используются во всем мире крупными OEM-производителями материнских плат для ПК, блоков питания, мониторов, рабочих станций, видеомагнитофонов, DVD, сотовых телефонов, пейджеров, ноутбуков, контрольно-измерительных приборов, PCMCIA, сканеров, спутниковых боксов DBS, шин USB, графических карт. , звуковые карты, компакт-диски и т. д.

Спецификация компонента
