An7812 характеристики. Секреты ремонта видеомагнитофонов Panasonic: распространенные неисправности и способы их устранения

Как диагностировать и устранить типичные поломки видеомагнитофонов Panasonic. Какие компоненты чаще всего выходят из строя. На что обратить внимание при ремонте различных моделей VHS-плееров Panasonic.

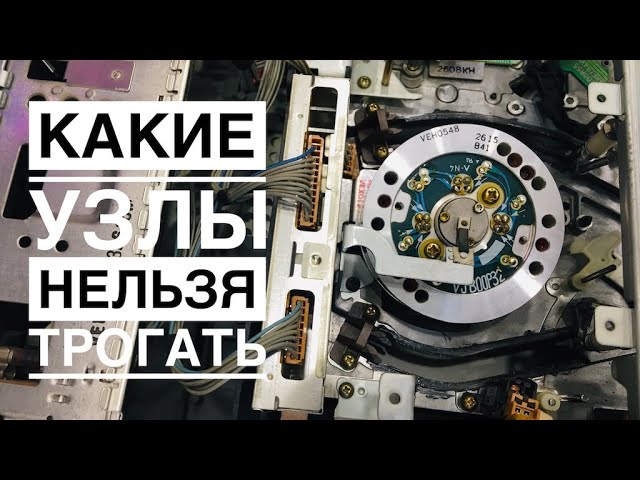

Распространенные неисправности механики видеомагнитофонов Panasonic

Видеомагнитофоны Panasonic славились своей надежностью, но даже они со временем выходили из строя. Рассмотрим наиболее частые механические проблемы:

• Заклинивание механизма при обратной перемотке или воспроизведении
• Проблемы с загрузкой и выгрузкой кассеты
• Неравномерное вращение ведущего вала
• Ошибки в работе программного переключателя
• Износ фрикциона и других механических компонентов

Чаще всего эти неисправности связаны с износом деталей или загрязнением механизма. Для устранения может потребоваться разборка, чистка и замена изношенных компонентов.

Электронные неисправности видеомагнитофонов Panasonic

Помимо механических проблем, нередко выходила из строя электроника видеомагнитофонов. Основные электронные неисправности:

• Сбои в работе микропроцессора управления
• Выход из строя микросхем видеотракта
• Проблемы с драйверами двигателей
• Неисправности блока питания
• Сбои в работе датчиков Холла

Для диагностики электронных неисправностей требуется специальное оборудование и навыки. Часто проблема решается заменой вышедших из строя микросхем или других электронных компонентов.

Ошибки на дисплее видеомагнитофонов Panasonic и их значение

Многие модели видеомагнитофонов Panasonic отображали коды ошибок на дисплее при возникновении неисправностей. Вот расшифровка некоторых распространенных кодов:

• H01 — проблема с вращением барабана видеоголовок
• H02 — неисправность двигателя ведущего вала
• F03 — заклинивание механизма при смене режимов
• F04 — заклинивание механизма при выгрузке кассеты
• F06 — проблема с выгрузкой кассеты

Знание этих кодов помогает быстрее локализовать неисправность и приступить к ремонту. Однако для точной диагностики все равно требуется тщательная проверка устройства.

Особенности ремонта популярных моделей видеомагнитофонов Panasonic

Разные модели видеомагнитофонов Panasonic имели свои конструктивные особенности, влияющие на процесс ремонта:

Panasonic NV-SD225, SD420, SD620

В этих моделях часто возникали сбои процессора из-за пониженного напряжения питания. Устранялось заменой процессора на более новую версию.

Panasonic NV-P05

Типичная проблема — отказ загрузки/выгрузки кассеты из-за выхода из строя стабилизатора AN7812. Требовалась замена микросхемы.

Panasonic NV-SD205

Частый дефект — отсутствие изображения при наличии звука из-за неисправности микросхемы AN3500FBP в видеотракте. Решалось заменой микросхемы.

Советы по профилактике и обслуживанию видеомагнитофонов Panasonic

Чтобы продлить срок службы видеомагнитофона Panasonic, рекомендуется выполнять следующие профилактические мероприятия:

• Регулярно очищать видеоголовки специальной чистящей кассетой
• Проводить чистку ведущего вала и прижимного ролика
• Смазывать движущиеся механические части
• Проверять натяжение приводных ремней
• Чистить от пыли внутренние компоненты

Своевременное обслуживание поможет избежать многих неисправностей и продлит срок эксплуатации видеомагнитофона.

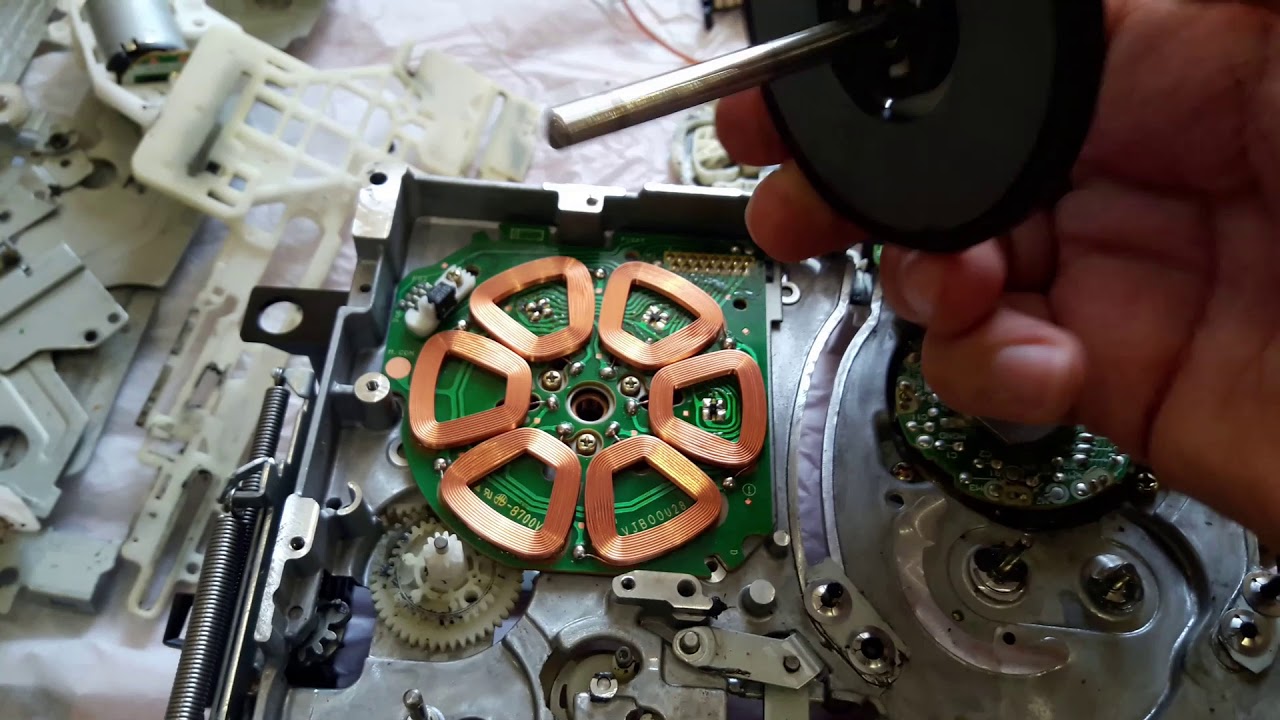

Ремонт блока видеоголовок в видеомагнитофонах Panasonic

Блок видеоголовок (БВГ) — один из самых дорогих и сложных узлов видеомагнитофона. Его ремонт требует особой осторожности и навыков. Основные проблемы с БВГ в видеомагнитофонах Panasonic:

• Износ или повреждение видеоголовок
• Выход из строя датчика Холла
• Проблемы с обмотками вращающегося трансформатора
• Люфт подшипников барабана

В некоторых случаях возможен ремонт БВГ путем замены отдельных компонентов. Однако часто требуется полная замена блока, что является дорогостоящей процедурой.

Специфика ремонта видеомагнитофонов Panasonic с К-механизмом

Многие модели видеомагнитофонов Panasonic оснащались так называемым К-механизмом. Он имел свои особенности при ремонте:

• Чувствительность к загрязнению программного переключателя
• Частый выход из строя фрикциона подкатушечного узла
• Проблемы с микросхемой-драйвером BA6887
• Износ демпфирующего рычага ведущего вала

При ремонте видеомагнитофонов с К-механизмом важно тщательно проверять состояние этих узлов и компонентов. Своевременная профилактика поможет избежать многих неисправностей.

Стабилизаторы напряжения AN… основные характеристики и цоколевка

Тип Основные характеристики Цок-вка AN 77 L03 +3V, 0,1A 7b AN 77 L04 +4V, 0,1A 7b AN 77 L05 +5V, 0,1 A 7b AN 77 L06 +6V, 0,1A 7b AN 77 L07 +7V, 0,1 A 7b AN 77 L08 +8V, 0,1A 7b AN 77 L09 +9V, 0,1A 7b AN 77 L10 +10V, 0,1A 7b AN 77 L03M…L10M =AN 77L03…L10: Min 39d AN 78 L04 +4V, 0,1A 7b AN 78 L05 +5V, 0,1A 7b AN 78 L06 +6V, 0,1A 7b AN 78 L07 +7V, 0,1A 7b AN 78 L08 +8V, 0,1A 7b AN 78 L09 +9V, 0,1 A 7b AN 78 L10 +10V, 0,1A 7b AN 78 L12 +12V, 0,1A 7b AN 78 L15 +15V, 0,1 A 7b AN 78 L18 +18V, 0,1A 7b AN 78 L20 +20V, 0,1A 7b AN 78 L24 +24V, 0,1A 7b AN 78 L03M…L24M =AN 78L03…L24: Min 39d AN 78 M05 +5V, 0,5A 17b AN 78 M05R +5V, 0,5A TO-126/4 AN 78 M06 +6V, 0,5A 17b AN 78 M07 +7V, 0,5A 17b AN 78 M08 +8V, 0,5A 17b AN 78 M08R +8V, 0,5A TO-126/4 AN 78 M09 +9V, 0,5A 17b AN 78 M09R +9V, 0,5A TO-126/4 AN 78 M10 +10V, 0,5A 17b AN 78 M12 +12V, 0,5A 17b AN 78 M12 R +12V, 0,5A TO-126/4 AN 78 M15 +15V, 0,5A 17b AN 78 M18 +18V, 0,5A 17b AN 78 M20 +20V, 0,5A 17b AN 78 M24 +24V, 0,5A 17b AN 78 M05F…M24F =AN 78M05…M24: Iso 17b AN 78 N04 +4V, 0,3A 14b AN 78 N05 +5V, 0,3A 14b AN 78 N06 +6V, 0,3A 14b AN 78 N07 +7V, 0,3A 14b AN 78 N08 +8V, 0,3A 14b AN 78 N09 +9V, 0,3A 14b AN 78 N10 +10V, 0,3A 14b AN 78 N12 +12V, 0,3A 14b AN 78 N15 +15V, 0,3A 14b AN 78 N18 +18V, 0,3A 14b AN 78 N20 +20V, 0,3A 14b AN 78 N24 +24V, 0,3A 14b AN 79 L04 -4V, 0,1 A 7c AN 79 L05 -5V, 0,1A 7c AN 79 L06 -6V, 0,1A 7c AN 79 L07 -7V, 0,1 A 7c AN 79 L08 -8V, 0.1A 7c AN 79 L09 -9V, 0,1A 7c AN 79 L10 -10V, 0,1 A 7c AN 79 L12 -12V, 0,1 A 7c AN 79 L15 -15V, 0,1 A 7c AN 79 L18 -18V, 0,1 A 7c AN 79 L20 -20V, 0,1 A 7c AN 79 L24 -24V, 0,1 A 7c AN 79 L04M…L24M =AN 79L04…L24: Min 39a AN 79 M05 -5V, 0,5A 17c AN 79 M06 -6V, 0,5A 17c AN 79 M07 -7V, 0,5A 17c AN 79 M08 -8V, 0,5A 17c AN 79 M09 -9V, 0,5A 17c AN 79 M10 -10V, 0,5A 17c AN 79 M12 -12V, 0,5A 17c AN 79 M15 -15V, 0,5A 17c AN 79 M18 -18V, 0,5A 17c AN 79 M20 -20V, 0,5A 17c AN 79 M24 -24V, 0,5A 17c AN 79 M05F…M24F =AN 79M05…M24: Iso 17c AN 79 N04 -4V, 0,3A 14c AN 79 N05 -5V, 0,3A 14c AN 79 N06 -6V, 0,3A 14c AN 79 N07 -7V, 0,3A 14c AN 79 N08 -8V, 0,3A 14c AN 79 N09 -9V, 0,3A 14c AN 79 N10 -10V, 0,3A 14c AN 79 N12 -12V, 0,3A 14c AN 79 N15 -15V, 0.3A 14c AN 79 N18 -18V. 0.3A 14c AN 79 N20 -20V, 0.3A 14c AN 79 N24 -24V. 0.3A 14c AN 6541 lo-drop, +9V, 0,3…0,6A 17b     Тип Основные характеристики Цок-вка AN 7703 +3V, 1A 17b AN 7704 +4V, 1A 17b AN 7705 +5V, 1A 17b AN 7706 +6V, 1A 17b AN 7707 +7V, 1A 17b AN 7708 +8V, 1A 17b AN 7709 +9V, 1A 17b AN 7710 +10V, 1A 17b AN 7712 +12V, 1A 17b AN 7715 +15V, 1A 17b AN 7718 +18V, 1A 17b AN 7720 +20V, 1A 17b AN 7724 +24V, 1A 17b AN 7703 F…7724 F =AN 7703…7724: Iso 17b AN 7805 +5V, 1A 17b AN 7805 R +5V, 1A TO-126/4 AN 7806 +6V, 1A 17b AN 7807 +7 V, 1A 17b AN 7808 +8V, 1A 17b AN 7809 +9V, 1A 17b AN 7809 R +9V, 1A TO-126/4 AN 7810 +10V, 1A 17b AN 7812 +12V, 1A 17b AN 7812 R +12V, 1A TO-126/4 AN 7815 +15V, 1A 17b AN 7818 +18V, 1A 17b AN 7820 +20V, 1A 17b AN 7824 +24V, 1A 17b AN 7805 F…7824 F =AN 7805…7824: Iso 17b AN 7905 (T) -5V, 1A TO-126/4 AN 7906 (T) -6V, 1A 17b AN 7907 (T) -7V, 1A 17b AN 7908 (T) -8V, 1A TO-126/4 AN 7909 (T) -9V, 1A 17c AN 7910 (T) -10V, 1A 17c AN 7912 (T) -12V, 1A 17c AN 7915 (T) -15V, 1A 17c AN 7918 (T) -18V, 1A 17c AN 7920 (T) -20V, 1A 17c AN 7924 (T) -24 V, 1A 17c AN 7905 F…7924 F =AN 7905.. .7924(T): Iso 17c AN 8002 +2V, 0,05A, lo-drop 7b AN 8003 +3V, 0,05A, lo-drop 7b AN 8004 +4V, 0.05A, lo-drop 7b AN 8005 +5V, 0,05A, lo-drop 7b     Материалы по теме: симисторы bta Справочная информация по интегральным стабилизаторам напряжения MC_ххх серии

Panasonic — AN78L04M Интернет-дистрибьютор — Ventronchip.com

Введение

AN78L04M — это IC REG LDO 4V 0.1A 3HSIP, это часть серии -. они предназначены для работы как PMIC — регуляторы напряжения — линейные.

AN78L04M с контактными деталями производства Panasonic. AN78L04M доступен в пакете 3-HSIP, он является частью электронного компонента Chips. Включает серию -. они предназначены для работы как PMIC — регуляторы напряжения — линейные. Это с рабочей температурой 0°C ~ 125°C.

AN78L04M с оригинальным запасом производства Panasonic. AN78L04M доступен в пакете 3-HSIP. Как правило, микросхемы IC предлагают функции стиля монтажа, такие как SMD / SMT, корпус пакета AN78L04M предназначен для работы в TO-243AA, его рабочая температура составляет 0°C ~ 125°C.
AN78L04M доступен в пакете TO-243AA, является частью PMIC — регуляторы напряжения — линейные и относится к Интегральные схемы (ИС).
AN78L04M с моделями EDA / CAD производства Panasonic. AN78L04M доступен в 3-HSIP
Пакет, является частью Интегральные схемы (ИС).
AN78L04M — это PMIC — регуляторы напряжения — линейные с пакетом TO-243AA, изготовленной Panasonic. AN78L04M доступен в пакете 3-HSIP, является частью IC REG LDO 4V 0.1A 3HSIP.

Вопросы и ответы

Q: Это это мой первый заказ из Интернета, как я могу заказать эту деталь AN78L04M?

A: Пожалуйста отправьте предложение или отправьте нам электронное письмо, наш отдел продаж поможет вам как сделать.

Q: Как платить деньги?

О: Обычно мы принимаем банковский перевод, PayPal, кредитную карту и Western Union.

Q: Есть детали AN78L04M с гарантией?

A: с Гарантия качества не менее 90 дней для каждого заказа. Просто напишите нам, если вы столкнетесь любая проблема качества.

Q: делать вы поддерживаете таблицу данных AN78L04M или модели САПР?

A: Да, Наш технический инженер расскажет, какие таблицы или модели САПР у нас есть.

В: Является ли эта деталь оригинальной заводской упаковкой?

А: Да, как правило, если вы заказываете детали с SPQ (стандартная упаковка), мы отправим Детали в заводской упаковке. Если вы заказываете не полную упаковку, мы отправляйте детали в стандартной вакуумной упаковке нашей компании.

Вопрос: Можете ли вы доставить детали AN78L04M напрямую на наш завод OEM.

A: Да, мы Могу отправить детали по адресу вашего корабля.

Q: Я просто нужен один кусок AN78L04M, могу ли я заказать?

У него Зависит от MOQ AN78L04M, большинство деталей мы можем поддержать заказ образца.

Q: Как Долго Могу ли я получить AN78L04M после оплаты?

А: Мы отправляем заказы через FedEx, DHL или UPS, обычно это занимает 2 или 5 дней, чтобы прибыть к вам в руки.

RS485 Modbus-RTU релеен модул ключ контролер за Arduino 12V 24V 1CH 2CH 3CH 4CH 6CH 8CH

Може да се използва за цифрово откриване или управление на захранването. 2.Характеристики: 1>.поддръжка на протокола Modbus RTU 2>>.поддръжка на интерфейс RS485/UART TTL 3>>>.Изходен индикатор в мультирежиме 4>.Адрес можете да зададете 5>.Подкрепа за защита от обратно свързване на входния сигнал 6>.изход релейного превключвателя на 7>>.Функция за запаметяване на настройките на подкрепа 3.параметри: 1>.Име на продукта: 4-канален Modbus модул 2>.Работно напрежение:DC 7V~24V 3>.скорост на пренос на данни:4800/9600/19600bps(по подразбиране 9600bps) 4>>.входен сигнал оптрона:DC 3.3 V~30V 5>>>.Задайте адрес:1~255 6>.Режим на реле contorl: ON/OFF,Delay_ON,Delay_OFF mode 7>>.Време за реакция: 0~6553.5 с 8>.натоварване: AC 250V 10A или 28V DC 10A 9>>.протокол:Modbus RTU 10>>>.Интерфейс: RS485/UART TTL 11>.управлението на канала: 4channel 12>>.работна температура:-20℃~85℃ 13>>>.Работна влажност:5%~95%RH 14>.размер на модул:93*90*20 мм 4.екипът на Modbus RTU: 1>>.Да приемем, че адреса на устройството на равна 0xFF, така че върни 00 10 00 00 00 01 02 00 FF EB 80, а на 9-та btye-адрес на устройството. 2>.Включване на реле CH_1(нормален режим): изпрати: FF 05 00 00 FF 00 99 E4Връщане: FF 05 00 00 FF 00 99 E4 Note_1: 3-та и 4-та байтове са адреси излъчване.По този начин,това може да бъде 0x0000,0x0001,0x0002, 0x0003. Note_2: на 5-ти и 6-ти байт са данни реле. 0xFF00 означава включване на реле и 0x0000 означава изключване на реле. 3>.изключване на реле CH_1 (нормален режим): изпрати: FF 05 00 00 00 00 D8 14 връщане: FF 05 00 00 00 00 D8 14 4>>.Включване на реле CH_2(нормален режим): изпрати: FF 05 00 01 FF 00 C8 24 връщане: FF 05 00 01 FF 00 C8 24 5>.Изключване на реле CH_2(нормален режим): изпрати: FF 05 00 01 00 00 89 D4 връщане: FF 05 00 01 00 00 89 D4 6>.Включване на всички релета: изпрати: FF 0F 00 00 08 01 FF 30 1D връщане: FF 0F 00 00 00 08 41 D3 7>.Изключете всички релета: изпрати: FF 0F 00 00 08 01 00 70 5D връщане: FF 0F 00 00 00 08 41 D3 8>.Задайте адреса на устройството в 0x01: изпрати: 00 10 00 00 00 01 02 00 01 6A 00 Връщане: 00 10 00 00 00 01 02 00 01 6A 00 Забележка: на 9-та btye-това е адреса на вашето устройство. 9>.задайте адреса на устройството в 0xFF: изпрати: 00 10 00 00 00 01 02 00 FF EB 80 връщане: 00 10 00 00 00 01 02 00 FF EB 80 10>>. прочетете адреса на устройството: изпрати: 00 0300 00 00 01 85 DB Return: 00 03 02 00 FF C4 C5 Забележка: на 5-ти btye-това е адреса на вашето устройство. 11>. Read състоянието на релета: изпрати: FF 01 00 00 08 28 12 връщане: FF 01 01 01 A1 A0 забележка: 4-то означава, че един relay. 0 означава ИЗКЛЮЧЕНО и 1 означава ON.12>>. Read optocoupler входни статуры: изпрати: FF 02 00 00 00 08 12 6C връщане: FF 02 01 01 51 A0 забележка:4-то означава, че един input.0 означава, че на входа на сигнала на ниско ниво и 1 означава вход на сигнал с високо ниво. 13>.Задайте скорост на пренос на данни 4800bps: изпрати: FF 10 03 E9 00 01 02 00 02 4A 0C връщане: FF 10 03 E9 00 01 C5 A7 Забележка: 9th btye-стойност на скоростта за пренос на данни.0x02-4800bps.0x03-9600bps.0x04-19200bps. 14>.Задайте скорост 9600bps: Send: FF 10 03 E9 00 01 02 00 03 8B CC Return: FF 10 03 E9 00 01 C5 A7 15>.Задайте скорост на пренос на данни 19200bps: Send: FF 10 03 E9 00 01 02 00 часа 04 CA 0E Return: FF 10 03 E9 00 01 C5 A7 16>.Включване на реле CH_1(режим на мигане 2S): Send: FF 10 00 03 00 02 04 00 04 00 14 C5 9f Return: FF 10 00 03 00 02 A4 16 Note_1: 3-ти и 4-ти байт са адреси излъчване.По този начин, Ch2~Ch5 може да бъде0x0003,0x0008,0x000D,0x0012. Note_2:10-ти и 11-ти байт-това е времето, забавяне в секунда.Минималното време на закъснение е 0,1 c. реле ще се изключи след закъснение.По този начин, времето на забавяне в този отбор още : 0x0014*0.1=2S. 17>.Изключване на реле CH_1(режим на мигане 3S): изпрати: FF 10 00 03 00 02 04 00 02 00 1E A5 99 за връщане: 10 FF 00 03 00 02 A4 16 Забележка:реле се включва след закъснение.По този начин, времето за закъснение в тази команда е : 0x001E*0.1=3 мастни киселини. 5.опаковка: 1>.1бр 4CH Modbus релеен модул

Секрет ремонта видеомагнитофонов Panasonic

Секрет ремонта видеомагнитофонов Panasonic   11.) VIDEO — Panasonic SD3 — SD100 в яких використовується К-механізм. При включенні зворотного перемотування або режиму зворотного перегляду механізм клинить з повідомленням помилки F-06. Розберіть механізм двигуна завантаження (складається з двигуна, хвостовика одягненого на вісь двигуна і черв’ячної шестірні, що одягається на хвостовик). Власне вся справа в хвостовику — він просто тріскається. Клеїмо його намертво і все (якщо немає можливості поставити новий хвостовик). 17.) Panasonic касету не тягне, у двигуна ведучого вала як би не вистачає потужності і рухається він як то з перериваннями .., а вся справа в тому, що порушиться контакт гребінки проводів, що йдуть від цього самого двигуна до головної плати (порушується пайка в місці з’єднання цих проводів з доріжками головної плати .. таке зустрічав вже тричі. 23.) Несправності які відображаються на дисплеї видаков з К-механізмом фірми PANASONIC. 1). U10 Dew formation Wait until the indication disappears. 2). H01 After cylinder lock is detected, the cylinder does not start rotating again even after tape unloading. Check the cylinder-motor drive circuit. 3). H02 Cassette tape is not wound up during tape unloading except Eject mode. Check the capstan-motor drive circuit. 4). F03 Mechanism locks during mode transition except Eject mode. 1. Check the loading-motor drive circuit. 2. Check the mechanism phase alignment. 3. Check the Mode Switch. 5). F04 Mechanism lock during tape unloading. 1. Check the loading-motor driveї circuit. 2. Check the mechanism phase alignment. 6). F05 Cassette tape is not wound up during tape unloading in Eject mode. 1. Check the capstan-motor drive circuit. 2. Check the Supply / Take-up reel pulse. 7). F06 Mechanism locks after tape unloading in Eject mode. 1. Check the loading-motor drive circuit. 2. Check the mechanism phase alignment for Cassette Holder Unit. 8). F09 No serial clock transmission between IC6001 and IC7501. Check the serial clock circuit. 27.) Panasonic SD225 і тд. Помилка F03.Сніміте механіку, вийміть программнік (він не розбірний) і замочіть в спирті злегка прокручуючи. Несправність — забруднення контактів программніка. 34.) Відеоплеєр Panasonic 50 (55). Не працює ні одна кнопка управління, іноді може завантажити касету але вивантажити не зможе. Голова і тон вал намагаються крутитися короткими поштовхами то за годинниковою стрілкою, то проти. Можна припустити несправність мікропроцесора MN675029VRTG (якщо видак довго мучити в такому режимі замінити можливо доведеться). Не треба довго думати, міняємо драйвер завантаження-вивантаження BA6887 (86) і все! 36.) Panasonic P-05 При включенні в мережу кілька разів смикається БВГ після чого не реагує ні на одну команду. Дефект датчик Холу на БВГ. Зустрівся три рази за місяць. 38.) У відеомагнітофоні Panasonic NV-SD25 встановлена голівках VEH0598 (4-х голів) вартістю приблизно 13 доларів. Дана головка є повним аналогом відеоголоівки VEH0400 (4х головах) вартістю приблизно 8 доларів. Питання: Навіщо платити зайві гроші? Алюмінієва болванка з кристалами в даних головках збігаються повністю. А ось хустки з доріжками необхідно поміняти. Тобто VJB00D16 необхідно замінити на VJB00h53. У них контактні отвори не збігаються. Хочеться задати виробнику питання. Навіщо робити, придумувати, розробляти те, що вже придумане раніше? P / S Розпродаж відеоголівок разом з моторами VEH0400 (4х голові повний аналог VEH0598) Телефон у Москві: 902-46-66 запитати гол. інженера. 42.) VCR «Panasonic«. Всі моделі мають «К»-механізм: Після тривалої експлуатації пропадає зворотній перемотування, відкат позаду підмотка при вивантаженні — розвалився фрикціон (відламуються три зубці — фіксатора на верхньої деталі). Дефект рідкісний, але без досвіду важко діагностується. При розриві програмної планки обов’язково потрібно міняти або хоча вичистити прогр. перемикач VSS 0365, причому розбираючи і бажано очищувачем контактів Z-295 або фірми «Philips» інакше скоро доведеться ставити нову рейку. При завантаженні касети в плеєр NV-P05 з шумом обертається лівий подкассетнік, а касета вивантажується — пробитий стабілізатор на транзістореQ2701 живильному мікросхему движка або сама ВА6871. У першому випадку легше — беремо будь пристойний транзистор, загинаємо буквою «зю» і ставимо прямо на плату. (Ставив 2SC1815 і більше їх не бачив). Рекомендую поміняти його якщо апарат відключається з прогріванням. Знаходиться він зліва отВА6871 над роз’ємом двигуна (з боку преси). Потрібне напруга 12,5 V на виведенні 28 мікросхеми.NV-SR50, SR55 — немає транзиту, записи або звуку 98% AN3501FBP.Прічем у AN3501NFBP цей дефект зустрічається вкрай рідко, правда вона і дорожче. Був ще цікавий випадок з BA6887 (завантаження). Завантажує і тут же вивантажує начебто немає синхронізації ЛПМ. Виявляється давала сигнал процесору про перевищення струму завантаження. Було один раз, але ЛПМ весь перебрав поки не здогадався інший поставити. До речі NV-SD225, 420 і 620 глючать не від брудного программніка, а від збою процесорів по ланцюгу скидання при заниженому харчуванні (200-190вольт). Ну не знали японці про наші мережі. Лікується без наслідків заміною процесорів іншій серії (правда дорого). 47.) Відеоплеєр Panasonic-P7.Моргает колір в системі PAL. Підозра падає на мікрозборку в блоці обробки відеосигналу. Не поспішайте її міняти, перевірте ємності, що знаходяться під цією мікроскладені. Одна з них зазвичай висихає. Мікрозборку можна і не знімати. Підвісьте ємність знизу. P / S Даний дефект зустрічається також у відеомагнітофоні Panasonic SD10EE, SD20EE. 49.) Panasonic P05 Завантажує касету, може вимкнеться, а може і попрацювати трохи, але й викидати не бажає. При цьому дефекті необхідно замінити в блоці живлення AN7812 (+12 V, 1A). 51.) PANASONIC NV-SD205. При завантаженні касети смикається двигун ВВ і двигун БВГ, ні які режими не працюють крім викиду касети. Причина вихід з ладу датчика холу БВГ (у цьому двигуні датчик холу один), а так само один з датчиків холу двигуна ВВ (міняти на аналогічний, або ставити всі три однакові). 54.) Видак PANASONIC NV-J45 за годину роботи починає зупинятися. Причина — погана підмотка плівки. Для усунення розібрав шестірню датчика обертання пребагато вузла і розпушив фетр голкою 58.) Panasonic SD205.В режимі перегляду запису звук є зображення відсутня повністю (чистий растр без перешкод). Вийшла з ладу мікросхема видеотракта AN3500FBP (додаю шматок схеми з даною мікросхемою). На радіоринку дана мікросхема продається за ціною приблизно 367 рублів. При огляді всі мікросхеми виявилися зняті з плат. Причому слідів пайок немає, але сліди старого клею із зворотного боку присутні. Куплена мікросхема виявилася повністю працездатною. Хочу зауважити, що при даному дефекті після включення магнітофона в режим «PLAY» мікросхема дуже сильно грілася. 73.) Panasonic SR50 Імпульсне сіпання БВГ, двигуна ВР при включенні в мережу, касета знаходиться в заправленому стані, вивантажувати її відмовляється. При цьому індикатор STENDBAY засвічується в імпульсному режимі. Замініть IC BA6887, драйвер завантаження і вивантаження. 79.) Panasonic У декількох моделей. Касета завантажується, але плівка не розправляється і через деякий час касета викидається, справа у втулці насажанной на вісь двигуна завантаження, вона лопнула і провертається, для завантаження касети сили вистачає, а для расправкі стрічки — ні (провертається). Краще намотати пару витків дроту на втулку і спаяти кінці і напаяти на осі движка трохи припою, а потім насадити. Повернень не було. 88.) Відеомагнітофон Panasonic NV-L20EE, після включення будь-якого режиму через випадкові проміжки часу (від 2 до 30 хвилин) зупиняється двигун ведучого валу, БВГ при цьому працює, якщо почекати кілька секунд, взагалі вирубується з мережі (спрацьовує захисне відключення) після легкої деформації корпусу відаки на вигин все починає працювати а потім несправність повторюється знову. Аналіз показав, що причина в порушенні контакту однієї або декількох ніжок мікросхеми-драйвера двигуна ведучого валу. Дана мікросхема встановлена на загальній платі і сполучена з платою двигуна проводовим джгутом. Причиною зникнення контакту виявилося кріплення радіатора цієї мікросхеми, він кріпиться до неї за допомогою пружинних затисків і з часом, якщо мікросхема при монтажі була не щільно притиснута до плати, призводить до порушення контакту в місці пайки ніжок (до того ж ця мікросхема в процесі роботи сильно гріється, що додатково сприяє появі даного дефекту). Щоб уникнути такого дефекту в подальшому, раджу випаяти цю мікросхему, а потім впаяти, щільно притиснувши до плати. Після виконаної процедури, магнітофон повністю відновив свою працездатність. 90.) Потрапили до мене два відеомагнітофона фірми Panasonic 205 і 420 з дуже хитрим дефектом. Відтворення відео і звуку нормальне але варто перевести апарат в черговий режим і знову включити як на зображенні з’являється шум у верхній частині екрана або в нижній, а може і взагалі відсутні зображення при цьому звук нормальний. Вся справа виявилося в датчику холу в БВГ, поміняв його і дефект зник. 91.) Panasonic з К механізмом. Прояв дефекту: при прискореному відтворенні вперед мимовільний перехід всієї САР в NTSC, як наслідок зрив синхронізації з кадрів і рядках. Заміна барабана з відео головками і сінхроголовкі нічого не дає. Причина криється в сильному механічному зношуванні фетру на демпфуючим капстан пластмасовому важелі і лікується його заміною на новий або просто його видаленням. 92.) Panasonic P-05. Спочатку була несправна механіка. Зламана рейка і шестерня яка її рухає. Але це напевно ви бачили не один раз і це не цікаво і не ново. Після ремонту механіки виявилося наступне: На нормальному зображенні приблизно через 5-6 сек пробігала шумова смуга. Якщо піднести руку або викрутку до проводів що йде від синхро головки на плату, то збивалася повністю синхронізація і відновлювалася знову приблизно через 5-6 сек. При прискореному перегляді тон-вал обертається ривками. Перша думка — синхросигнал не доходить від голови до процесора. Виявилося що доходить. Всі дороги і пайка в нормі і обв’язка (там дріб’язок) теж. Висновок — обрив в процесорі або він просто несправний. Діагноз-міняти. Але я обійшовся без цього. Одну з ніг сінхроголовкі я посадив просто на землю через резистор 200 Ом. І все. Всі проблеми вирішилися. Вже приблизно рік Panas живий і здоровий. 94.) VCR Panasonic NV-SD450. При завантаженні і вивантаженні касети раптово з’явився льодовий душу скрегіт явно шестерінчатою природи. Після зняття ЛПМ з’ясувалося, що шестерня, безпосередньо пов’язана з черв’яком двигуна завантаження, шкребе зубами по конденсатору С6020, що стоїть на головній платі в безпосередній близькості від неї (шестерні). Рецепт простий — перенести конденсатор з верхньої сторони плати на нижню, благо простір під платою дозволяє. Дивно, чому це відбулося тільки на четвертому році роботи VCR. 95.) Panasonic NV-SD10, NV-SD11 Дефект виглядає так, при прийомі з тюнера на яскравих сюжетах порушується рядкова синхронізація (зображення як би ламається по вертикалі), а по НЧ входу при подачі сигналу кольорових смуг вертикальні лінії колірних переходів мають зигзагоподібну лінію . При перевірці осцилографом такого сигналу видно, що рядковий синхроимпульс змінив тривалість, замість покладеної ширини він має тільки вертикальний стручок. А при відтворенні касети все працює відмінно. Дефектом є втрата ємності 3,3 / 50v. Цей конденсатор поверхневого монтажу знаходиться на гібридній збірці VEFh39B блоку обробки сигналу і підключається до 59 висновку мікросхеми відеопроцесора AN3552FBS. 107.) PANASONIC NV SD 200 з барабаном БВГ VEH0712 (На жаль точно не пам’ятаю), зате точно знаю, що стоїть вона 49 У.Е. При чищенні клієнтом головок оні були знищені з завидною кваліфікацією. Складнощі з заміною кристалів полягає навіть не в тому, що вони не доступні для демонтажу (Над ними розташована хустки грає роль коник тора між головками і фір. Трансформатором приклеєним до циліндра і ним же затиснута) Ці «крильця» можна відпиляти акуратно ножівкою забезпечивши доступ до кристалам. Головна проблема в тому, що вікна під головки на самому циліндрі вже всіх пропонованих до продажу кристаликів. Пошуки рідних не увінчалися успіхом. Довелося вдаватися до нахабному радикального методу лікування за допомогою зламаного для цього випадку квадратного надфіля. Вікна були акуратно розпиляні за розміром і краю відшліфовані тильною стороною шкіряного ременя. Встановлюємо головки, злегка подовжуємо дроти від трансу. Після нудною юстування з кількома заходами картинка — ідеальна! Клієнта треба любити, треба берегти його гроші, тому, що його гроші це наші гроші. 109.) Відеомагнітофон Panasonic NV SD-205 завантажував касету і відразу вивантажував назад. При цьому ведучий вал мав дуже велику швидкість (максимально можливу з регулювання). На індикаторі щоразу висвічувалися різні коди помилок: F04 (зупинка процесу розвантаження магнітної стрічки), F05 (не обертається привід ВВ), F06 (зупинка процесу завантаження / вивантаження касети), H02 (не обертається прийомний вузол). Перевірка показала відсутність напруги живлення 5в на світлодіодах датчиків обертання подаючого / приймального вузлів. Виявилося пробитий транзистор Q1004 типу D2544 через який проходить 12в йде в тому числі і на стабілізатор 5-ти вольт. 112.) Професійний S-VHS відеомагнітофон Panasonic AG5700 Досить важко диагностируемая несправність: У режимі Play, моргає колір, зриває синхронізацію, до повного зникнення картинки. При примусовому відключенні каналу кольоровості, ЧБ картинка ідеальна. Апарат лагодився без схеми, тому подальше опис кілька умовно. Собака порився в субблоки DDL (цифровий лінії затримки) який стоїть вертикально на майнплате паралельно платі вихідних роз’ємів. На ній написано h3 Delay VEP 03970 У маленькому екранованому блочки на ній висох до нуля неполярнік 1х6 SMD виконання. До речі, мацушітовскіе SMD барила, подарунок ще той … : ( 121.) Panasonic NV-SD2AM. Несправність виявлялася по різному в різних апаратах. Спалахи кольору, яскравості, простріли, зрив синхронізації зображення. Зникнення зображення остаточно і безповоротно і т. д. Як-то відразу пішли хвилею ці старички. Лікується просто до неподобства, а в голову не раз лізли дурні думки — заумні. Несправність як і відеокамерах! Знімаємо і від’єднуємо плату, а там вона одна. Знаходимо керамічний модуль. Ніжно Випаюємо його купу ніг. Ще більш ніжніше міняємо на ньому все електроліти. Бажано ставити повнорозмірні — розміщуються без праці. Дрібні краще не ставити, знову коли ні будь потечуть або висохнуть, та й дорогувато стоять. Адже ми так любимо експлуатувати нашу техніку не одне десятиліття, в силу нашої матеріальної забезпеченості на відміну від малозабезпечених кап. країн. Всі ставимо на місце і о диво, дідок оживає. І непогану картинку дає! 136.) На Panosonic серії AG7700 почали з’являтися колишні зірочки в хаотичному порядку. І їх кількість залежало від типу стрічки. Напрацювання головок більше 4000 годин. З’ясувалося, що це розряди статики накопичуваної між відеоголовками і шасі. Довелося зняти нижню кришку, відкинути «хвіртку» і плату закриває блок головок. Там є щіточка, під барабаном блоку, потрібно її зняти і ретельно відполірувати, щоб не було раковин. При установці на труться нанести трохи токопроводной мастила. 150.) Відеомагнітофон PANASONIC NV-SD 11AM (NV-SD 10 EE, NV-SD 20 EE, і їм подібні) зовнішній прояв дефекту: 1: чересстрочной зображення при відтворенні записів PAL (в NTSC зображення нормальне), 2: немає перемикання діапазонів (постійно включений VHL діапазон), 3: не запам’ятовує налаштування. Дефектна smd мікросхема M 66006 позиційний номер IC 6710 на основній платі. 158.) Panasonic NV-J40E0. При відтворенні на екрані смуги і чути характерний звук у відущем двигуні. Причиною даного дефекту став електроліт в блоці живлення С27 330Мкф 10 Вольт. 168.) Panasonic 450 немає зображення від тюнера, як ніби плаває настройка, але перш ніж докладно це тюнер копати, помітив що і від входів по НЧ (їх там 2 — фронтальний і задній) зображення постійно зривається, слабоконтрастних і немає звуку. Від цих входів і почав пошук. Комутатори виконані на 4052-звук і 4051-відео, перша грілася сильніше і при вимірах по постійному току виявилося, що відсутній на обох зсув — 5 у на 7 нозі. Просаджували комутатор звуку-при від’єднанні 7 ноги 4052 з’явилося зображення і по НЧ і від тюнера, а після її заміни та звук. 169.) Практично моя рекомендація є продовженням до секретів 95,112,121, де йде згадка про роботу Panasonic-ів. У відеомагнітофонах сотої серії, де застосовані мікроскладені на кераміці встановлені ел. конденсатори для поверхневого монтажу в малогабаритних алюмінієвих корпусах мають дуже і дуже низькі споживчі характеристики. За будь-яких дефектах пов’язаних зі зривом синхронізації, відсутністю контрастності аж до зникнення картинки взагалі і з стрічки і з тюнера, необхідно в Panasonic NV-HD100 в модулі VEP03975, там де розташована мікроскладені на кераміці, випаяти останню і з її внутрішньої сторони замінити всі наявні елек . конденсатори з алюмінієвих корпусах. Це майже 100% гарантія позбавлення від подібних дефектів 178.) PANASONIC NV-FJ 600 — 6 — голови HI-FI. На зображенні з’явилася шумова смуга близько 2 см шириною, і дві вузькі знизу і зверху її, схоже на загнані обвідні стійки, але регулювання не допомагала, та й апарат новий-прямо з магазину. Зняв верхній циліндр і виявив останки розмазаного між обертовими фериту таргана. Ретельно промив ферити спиртом, а також нижній торець верхнього циліндра БВГ 187.) PANASONIC NV-SD400E. Замість 15 вольт іде 20 вольт і чути високочастотний писк. Через 1-2 хвилини писк припиняється напруга стабілізується, потім через 3-5 хвилин вимикається зовсім. Несправною виявилася STRM6559. 189.) Хочу поділитися нетипової несправністю, виявленої мною при експлуатації в \ магнітофона Panasonic NV-SD25AM. На відеосигналі з’явилися тягучки у вигляді збою рядкової розгортки на телевізорі. Вони були видні при перегляді телепередач через НЧ вхід і, відповідно записувалися. Перевірка всіх вузлів, починаючи від вхідного роз’єму до плати комутатора ні до чого не призвели-все було справно. Причому коли я виймав плату комутатора відеосигнал ставав нормальним. Ну все, знайшов! -Думаю, але черв’ячок сумніву не дав мені приступити до радикальних заходів, я вирішив промити плату спиртом. І все відновилося! Мабуть флюс, яким покрита плата, набрав вологу з атмосфери і став електропроводів. Після цього я покрив плату автолаків і більше не знаю проблем! 190.) Пропоную як можна відремонтувати пластмасову втулку на двигуні заправки Panasonic (До механізм). Знімаю двигун разом з втулкою, подаю на нього напругу і надфілем знімаю пластмасу втулки під конус. Тобто менший діаметр виходить ближче до двигуна, потім беру третє коліно від практично будь-телескопічної антени і відрізаю від нього міліметра 2-3. Це вийшло колечко одягаю на втулочке з боку меншого діаметру і натягую до упору. Таким чином це колечко і перетягнути не зможе і дуже ефективно працює. P / S Нова втулка коштує 50 центів (15 рублів). Так що даний спосіб корисний якщо під рукою не виявилося нової втулки. 191.) Старий — добрий 30 PANASONIC. Глюк в наступному: при відтворенні 1х відбувається як би сіпання стрічки з характерним звуком і відчуттями при пригальмовуванні ВВ, звук у динаміках теж тремтить, картинка з невеликим зрізом (трекінг встановлюється). На осцилограми сигналів керування приводом валу страшно дивитися (хаотичні викиди від 0 до Uп.) АЛЕ!! варто включити відтворення 2х або будь-яку перемотування, з картинкою чи без, все змінюється. Стрункі ряди імпульсів гарної форми, змінюючи амплітуду та тривалість, управляють двигуном все крутиться просто чудово. Натискаєш «Play» і все валиться. Мікросхему управління міняв, шлейф продзвонив, збирався вже двигун міняти. А виявилося все справа в БП. ємність 330 мкФ. (Вона там одна) 194.) Panasonic NV-SD2AM при відтворенні касети не було кольору. Бився з нещасливої гібрідкой IC3001 VEF29C. Майже повірив, що дохлий процесор сигналів яскравості і кольоровості AN3452FBS. Виявилося, що справа в процесорі IC6001 MN67434VRSF. На 70-й ніжці сигнал NTSC (L) мав низький рівень. Довелося перерізати доріжку, подводящую цей сигнал до плати «PB NTSC», конкретно від 5-го штирька роз’єму PP3002. Цього виявилося достатньо, щоб все запрацювало. 196.) Panasonic SD750 не включається. згоріли STR-M6559 і R13-0, 82 Ом. При заменеiIC горить знову, лампочка рятує тільки R13. Винуватець цього — R11-560 Oм в обриві. — Відключається через 30 сек .- обрив R9-1, 5к. 209.) Panasonic NV-SD320. Немає ні звуку ні зображення і по AV і по ВЧ, при включенні меню немає синхронізації але букви проглядаються. Винен виявився відеопроцесор AN3501. 214.) PANASONIC NV-SD22 Не працює ДБЖ. При перевірці було виявлено, що напруга на 3 ніжці TDA4605 відсутня. Несправним виявився резистор опором 560кОм, включений між 3 ніжкою і напругою 300V.После установки у ВМ блок живлення запрацював нормально. 216.) PANASONIC NVP05REE/REU За зворотного перемотування касети відеоплеєр міг перейти в режим «СТОП». Дефект частіше виявлявся при зворотній перемотуванні після «ВІДТВОРЕННЯ». Несправність була усунута шляхом установки конденсатора 0,01 мкф паралельно фототранзистори датчика END Sensor. 225.) PANASONIC NV-SR55. Дуже розмите зображення, практично одні плями. Несправна м.с. AN3501FBP.

Ce Реймонд чашка мельница разница

операция раймонд мельница

CE Раймонд мельницы бокситов роликовая мельница Ce Raymond фрезерные мельницы raymond особенности мельница raymond:мельница раймонд произведенные нашей 3500*4000 горячая продажа мяч дробилки raymond мельница машина с

Google Переводчик

Бесплатный сервис Google позволяет мгновенно переводить слова, фразы и вебстраницы с английского более чем на 100 языков и обратно Загрузите файл в одном из следующих форматов: DOC, DOCX, ODF, PDF, PPT, PPTX, PS, RTF, TXT, XLS, XLSX

Türkçerusça sözlük Документ

  değirmen мельница değirmenci мельник değişebilme изменчивость değişik 1) изменившийся; 2) разный, различный değişikîik(ği) перемена, изменение

Сушильные шкафы: что лучше, естественная или

13 Июн 2013, 10:26 AM Какая вентиляция — естественная или принудительная, лучше в сушильных шкафах Шкафы, имеющие принудительную вентиляцию, или конвекцию, используют, в основном, чтобы выровнять градиент температуры, то есть «разброс» температурных значений внутри камеры

Практическое занятие №1 Экспертиза качества

  Механическим пробоотборником точечные пробы отбирают по всей глубине насыпи зерна Ручным щупом точечные пробы отбирают из верхнего и нижнего слоев, касаясь щупом дна Общая масса точечных проб должна быть не менее 1, 1,5 или 2 кг при длине кузова соответственно до 3,5

ФМ Достоевский Подросток

— N’estce pas? 1 Cher enfant, истинное остроумие исчезает, чем дальше, тем пуще Eh, mais C’est moi qui connaît les femmes!

MultiSimLex

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

Цитатная характеристика катерины гроза

Содержание описание характера, жизнь и смерть Катерины КабановойОбраз и характеристика Катерины в пьесе «Гроза» Островского, описание в цитатахЦитатная характеристика “Гроза” (героев) 🤓 [Есть ответ

Пушкин и Лангобард — Русский Топ

  Деревянная чашка и кружки́, тарелками называемые; стол, топором срубленной, которой скоблят скребком по праздникам Корыто кормить свиней, или телят, буде есть, спать с ними вместе, глотая воздух, в коем горящая свеча как будто в тумане или за завесою кажется

Красивые картинки срисовка: Красивые рисунки

View Красивые Картинки Для Срисовки Для Начинающих Pics – Получить обновление Тенденции Новости Вам нужны картинки для мальчиков?

Инвертор форсаж 200: Форсаж200 — Сварочный

чашка надо 200 законы халдеи 200 cb sea doo 200 spee dster салициламид 200 мг вредный химикат турельная мельница famco модель 200 электрическая отвертка 200 дюймфунтов atc 200 степень сжатия sorenson vrs router sr 200

Сушильные шкафы: что лучше, естественная или

Какая вентиляция — естественная или принудительная, лучше в сушильных шкафах Шкафы, имеющие принудительную вентиляцию, или конвекцию, используют, в основном, чтобы выровнять градиент температуры, то есть «разброс

ФМ Достоевский Подросток

весьма безличным Любопытно, что этот человек, столь поразивший меня с самого детства, имевший такое капитальное влияние на склад всей души моей и даже, может быть, еще надолго заразивший собою всё мое будущее, этот

Спецоснастка что к ней относится: Что

Содержание Передача материалов в эксплуатацию в 1С 83СпецодеждаСпецоснасткаИнвентарь и

An7812 характеристики: L7812CV характеристики

Timken Нитриловое масляное уплотнение 0,625 «x 1,379» x 0,25 «Тип 47Qty 1, 1 1/4» Full Bullnose столешница, полировальная подушка, шлифовальная чашка, гранитный мрамор, Комплект уплотнений штока подходит для Fiat

Нина Соротокина Трое из навигацкой школы

  Лошади повернули, и на Котова надвинулось чтото темное, непонятное, скрипучее Мельница, догадался он Мельница на Неглинке Тото

Цитатная характеристика катерины гроза

Содержание описание характера, жизнь и смерть Катерины КабановойОбраз и характеристика Катерины в пьесе «Гроза» Островского, описание в цитатахЦитатная характеристика “Гроза” (героев) 🤓 [Есть ответ

MultiSimLex

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

Учебное пособие: Химия отрасли BestReferat

  РеактивыСульфат церия Ce(SO 4) 2 4H 2 O, 0,1 М раствор в серной кислоте: 40,431 г Ce(SO 4) 2 4H 2 O растворяют в 350 см 3 1 М (2 н) H 2 SO 4 в мерной колбе объемом 1 дм 3 и доводят до метки; пиперидин: 200 см 3 пиперидина разбавляют 3

Красивые картинки срисовка: Красивые рисунки

View Красивые Картинки Для Срисовки Для Начинающих Pics – Получить обновление Тенденции Новости Вам нужны картинки для мальчиков?

MultiSimLex

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

Учебное пособие: Химия отрасли BestReferat

  РеактивыСульфат церия Ce(SO 4) 2 4H 2 O, 0,1 М раствор в серной кислоте: 40,431 г Ce(SO 4) 2 4H 2 O растворяют в 350 см 3 1 М (2 н) H 2 SO 4 в мерной колбе объемом 1 дм 3 и доводят до метки; пиперидин: 200 см 3 пиперидина разбавляют 3

Кардиган крючком из травки: Синий кардиган из

Кардиган из пряжи «Травка» Кардиган с капюшоном для девочки связан спицами из пушистой пряжи Возраст: 2 (4; 6; 8; 10) года Вам потребуется: 250 (300; 400; 450; 500) г пряжи «травка» секционного крашения Charleston КАTIА (100% полиамид; 50 г/75

Дневники 18701911 гг: ДНЕВНИКИ СВЯТИТЕЛЯ

  1870 г 1 марта 1870 Девять часов вечера СанктПетербург АлександреНевская Лавра Прилично начать мне свой дневник описанием виденного мною второй и, быть может, последний раз в жизни «Торжества Православия

Керсновская Евфросиния Антоновна Сколько

  Керсновская Евфросиния Антоновна (19071994) земледелец, ветеринар, шахтёр, художник 1907, 24 декабря (старый стиль) (по новому стилю 8 января 1908 г)

Нина Соротокина Трое из навигацкой школы

  Лошади повернули, и на Котова надвинулось чтото темное, непонятное, скрипучее Мельница, догадался он Мельница на Неглинке Тото

An7812 характеристики: L7812CV характеристики

Timken Нитриловое масляное уплотнение 0,625 «x 1,379» x 0,25 «Тип 47Qty 1, 1 1/4» Full Bullnose столешница, полировальная подушка, шлифовальная чашка, гранитный мрамор, Комплект уплотнений штока подходит для Fiat

Виноградов АК Три цвета времени Vladimir

  ОТ АВТОРА В 1933 году исполнилось полтораста лет со дня рождения Анри БейляВ 1942 году исполнилось сто лет со дня смерти Стендаля Обе эти даты никак и нигде серьезно не отмечены рассеянной критикой

Теккерей Уильям Мейкпис Ярмарка тщеславия

В А Бисерова, Н В Демидова, А С Якорева Метрология, стандартизация и сертификация 1 Предмет и задачи метрологии Под метрологией подразумевается наука об измерениях, о существующих средствах и методах, помогающих

Стабилизатор напряжения 7812 схема включения

На смену популярной отечественной линейке КРЕНхх пришёл импортный стабилизатор на микрохеме L7812 (или просто 7812). Его схема включения не изменилась, да и характеристики улучшились незначительно. Подробнее смотрите в даташите к нему.

Технические параметры L7812

• Корпус TO220
• Номинальный выходной ток, А 1.2
• Максимальное входное напряжение, В 40
• Выходное напряжение, В 12

Цоколёвка показана на рисунке ниже. Там вы можете увидеть и отличия по подключению L7812 от L7912, работающего с общим плюсом.

При всех своих достоинствах, данный стабилизатор напряжения обладает максимальным током нагрузки в 1,5А, что зачастую не позволяет его использовать для питания различного рода токоемких устройств, к примеру автомобильную магнитолу. Однако неплохие характеристики этого стабилизатора и наличие защиты создали ему популярность. Описанная в datasheet схема увеличения максимального тока использует дополнительный мощный P-N-P транзистор.

Описанная же мной схема работает c N-P-N транзисторами, куда отлично впишутся КТ803/КТ805/КТ808, которые можно найти везде. Поэтому если вы живете в деревне и мощных P-N-P транзисторов вам не найти, как в 70-80-е годы прошлого века, смело собирайте.

Диод D1 компенсирует падение 0,6В на силовом транзисторе Q1, включенном по схеме эмиттерного повторителя. В качестве D1 пойдут 1N4007 и аналогичные. В качестве Q1 КТ803, КТ805, КТ808, КТ819 в металлических корпусах. Можно все оставить так, а можно сделать и так:

Как выбрать радиатор? Выделяемая на силовом транзисторе мощность приблизительно равна:

P=(Uвход-Uвыход)*Iнагр

Тогда приблизительно каждый ватт тепла необходимо рассеить на 10см2 охлаждающей поверхности.

Сам стабилизатор L7812 устанавливается на тот-же радиатор или на отдельный, по площади приблительно в 30 раз меньшей, чем у Q1.

Какой выбрать максимальный ток полученного стабилизатора? Здесь все зависит от тока, который вам нужен. Это должен быть такой ток, который не выходил бы за пределы допустимого для Q1. Предположим максимальный ток 3А.2)/R1=1.8Вт, с технологическим запасом 50% вам потребуется резистор мощностью 4Вт.

Периодически возникающая потребность запитать всевозможные устройства, имеющие как правило разные требования к величине питающего напряжения, побудило наконец создать универсальный блок питания на нагрузку до 1,5 А. В инете масса схем подобного рода устройств. Я взял за основу одну простую и подходящую для меня на основе стабилизатора LM317, решил несколько доработать ее и воплотить в жизнь. Дело в том, что в этой схеме регулировка выходного напряжения осуществляется переменным резистором 4,7 ком. Собрав схему на макетной плате, я понял, что такая регулировка уж очень неудобна, — очень сложно точно выставить нужное напряжение вращая движок резистора. Слишком большая чувствительность, и любое прикосновение к ручке вызывает значительное изменение напряжения на выходе. Я его заменил на дискретный галетный переключатель вот такого типа:

В результате нужное напряжение выбирается положением этого переключателя, коммутирующего соответствующие постоянные резисторы. Получилась вот такая схема.

Линейный регулируемый стабилизатор LM317 позволяет регулировать напряжения в диапазоне от 1,2 до 35 вольт. Мне нужен был следующий ряд — 1,5; 5; 9; 12; 15в. Это было выполнено путем подбора сопротивлений резисторов соответствующих положению переключателя на напряжения этого ряда. Правда один вывод переключателя я оставил не задействованным ( фактически разрыв в управляющей цепи микросхемы). Это я оставил сознательно (пусть будет), так как в этом положении на выходе появляется входное напряжение за минусом незначительного падения на микросхеме. У меня это — 33 вольта. Может когда пригодится.

Теперь о питании. У меня применен тороидальный трансформатор ТТП-40 с действующим напряжением вторичной обмотки 25в. После входного фильтра (конденсатор С1) напряжение на входе микросхемы 35в. Это почти предел по входному напряжению данного стабилизатора, больше подавать на него не желательно.

При работе микросхемы на нагрузках с низким напряжением на ней выделяется значительное тепло. Поэтому она помещена на ребристый радиатор с площадью поверхности около 300 см2. Но его нужно чем-то охлаждать в закрытом корпусе. Решил поставить вентилятор, не очень злобный, 60х60 мм. Но желательно, чтобы он работал, когда на то есть основания, то есть соответствующая температура радиатора, иначе зачем гонять зря воздух с пылью. Появилась схема управления кулером.

Подстроечным резистором Р1 настраивается температура срабатывания реле на включение вентилятора. Я настроил примерно на 40 градусов по замеру пирометром Fluke. Но питание схемы – 12в. . Значит нужно где-то его брать. После диодной сборки выпрямителя и конденсатора фильтра основной схемы блока питания – 35в. Можно конечно его подать на микросхемный стабилизатор типа L7812 и получить на выходе вожделенные 12в, но в таком режиме стабилизатор будет успешно работать еще и нагревателем воздуха, просаживая на себе эту дельту. Что ж городить и под него ацкий радиатор с гектар? Нет конечно. Нужно делать еще одну обмотку на трансформаторе с выходом примерно 15в.

А это вторая часть моего марлезонского балета. Трансформатор тороидальный и намотать на него очень не просто. Но начнем. Ибо глаза бояться, а руки чешутся.

Для начала нужно определить, сколько витков мотать. Ведь количество витков на первичной обмотке мне не известно. Делаем следующее. Наматываем поверх обмоток 10-20-30 (кто на сколько сподобится) витков любого провода и замеряем напряжение на получившейся новой миниобмотке. Я намотал 10 витков и получил 1, 28в. Следовательно, чтобы получить 15в нужно 15 разделить на 1,28 и умножить на 10. Результат – 117 витков. Это не десять и не двадцать, козьи пляски на лугу гарантированы! Несмотря на предстоящий ужас делаем следующее приспособление, — челнок типа рыбацкого мотовильца.

Его я сделал из того, что было под рукой – вырезал из блистерной упаковки и для жесткости примотал изолентой к получившемуся челноку небольшой гаечный ключ (если бы был ключ рожковый с двух сторон, то можно было бы использовать его в качестве челнока). При этом, когда вырезал ножницами по концам блистерного челнока пазы для укладки провода, я не стал отрезать средние части, а просто их загнул, чтобы было за что закрепить начало провода. Длина челнока по средним вырезам получилась 15 см, то есть 30 см – один виток на челноке. Замерил длину одного витка провода на самом трансформаторе. Пересчитал, сколько витков намотать на челнок, чтобы гарантированно хватило намотать на трансформатор 117 витков плюс запас процентов 5, который как известно, что-то там не трет и не делает и того хуже, прости Господи. Это не сложно. Намотал на челнок необходимую длину провода, Рис.4 ( сечение провода рассчитывается из предполагаемой нагрузки на обмотку и мощности трансформатора, я мотал диаметром 0,4 мм).

И, собственно, закрепив изолентой начало обмотки, начал аккуратно мотать 117 витков. Вот что получилось.

В процессе намотки я решил не доматывать 10 витков, чтобы получить напряжение где-то около 14в, учитывая, что входной фильтр поднимет его до 15-16в, что мне и нужно. Лишние вольты на входе – лишние калории тепла на микросхеме стабилизатора. После намотки закрепил обмотку изолентой, сделал отводы и замерил напряжение – 14,08 вольт. Ок! Не зря старался! Да, забыл. Когда собирал схему, чтобы не искать клеммы Vago ( на фото) дабы соединить щупы тестера и концы обмотки трансформатора, в дурном порыве соединил их зажимами типа «крокодил» от выключенного лабораторного блока питания. Смотрю, что такое?! Напряжение чуть выше 6 вольт и транс начал греться, как конфорка стремительно. Отключил. Секунды чесал репу, а потом догнал, — я же нагрузил его потрохами выключенного лабораторника. Чуть не спалил. Нашел клеммы, соединил, как положено, без дурного фанатизма. Результат на фото. Мораль — никогда не делай быстрее, чем думаешь.

Быстро собрал схему стабилизатора на микросхеме L7812 по типовой схеме его включения, установив на входе электролит 2200 мкф 35в, а на выходе 100 мкф 35в, предварительно на макетной плате, чтобы проверить его работу от новой обмотки. В качестве нагрузки подключил 5 ваттный резистор 51 ом. Ток нагрузки в результате получился 235 мА, что примерно соответствует потреблению вентилятора охлаждения.

Дальше собрал схему стабилизатора питания блока управления вентилятором на плате и установил в корпус устройства, чтобы проверить работу всего в целом. Универсальный блок питания работал штатно. В качестве нагрузки использовался резистор 25 вт 10 ом. На напряжениях от 9 до 15 вольт ток изменялся от 1 до 1,5А в строгом соответствии с законом Ома. L317-я благополучно грелась в своем седалище на радиаторе, но под контролем блока управления кулером, который включал вентилятор при нагреве в зоне микросхемы свыше 40 градусов и отключал его при остывании ниже оного предела с небольшим гистерезисом.

В качестве индикации напряжения и тока я применил цифровой китайский вольтамперметр. Очень удобная фишка. Единственно, что при выставлении переключателя на 1,5в индикация пропадает. Девайс рассчитан на минимальное напряжение 4 в.

Предварительно я откалибровал его на лабораторном блоке питания. Для этого в его схеме предусмотрено два подстроечных резистора.

Хочу обратить внимание на один важный момент касательно тороидальных трансформаторов. В основном они предусматривают их крепление посредством центрального болта и верхней шайбы. Так вот, очень легко создать короткозамкнутый ацкий типа виток, крепя его в стальном или любом корпусе из магнитного материала со всеми вытекающими из этого гнусными последствиями. Ток, индуцируемый в этом витке пойдет через центральный болт, корпус и вернется, откуда пришел с офигительным эффектом.

У меня применен стальной корпус. Я не стал крепить тор штатно через центральный болт, дабы не гневить судьбу и не думать, а вдруг верхний торец болта коснется верхней крышки, когда на нее поставишь бутылку или еще чего прижмешь не дай боже ( за нижнюю то ведь он надежно с изумительным контактом закреплен!). Поступил по другому. Просверлил в днище отверстия и закрепил тор четырьмя диаметрально противоположными кабельными полиэтиленовыми хомутами (Рис.9). И держит хорошо, и «козы» не будет.

Вот в общем-то и все. Теперь есть и что питать, и чем питать. На переднюю панель корпуса изготовил в программе Front Desinger лицевую часть с учетом расположения элементов, распечатал на бумаге, заламинировал и наклеил. А это готовое изделие.

Каждый раз, читая новые записи в блогах сообщества я сталкиваюсь с одной и той же ошибкой — ставят стабилизатор тока там, где нужен стабилизатор напряжения и наоборот. Постараюсь объяснить на пальцах, не углубляясь в дебри терминов и формул. Особенно будет полезно тем, кто ставит драйвер для мощных светодиодов и питает им множество маломощных. Для вас — отдельный абзац в конце статьи. =)

Сразу хочу извиниться перед всеми, чьи рисунки вдруг попадут в эту статью. Спасибо за труд, отмечайтесь в комментариях. Я добавлю авторство, если нужно.

Для начала разберемся с понятиями:

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Исходя из названия — стабилизирует напряжение.
Если написано, что стабилизатор 12В и 3А, то значит стабилизирует именно на напряжение 12В! А вот 3А — это максимальный ток, который может отдать стабилизатор. Максимальный! А не «всегда отдает 3 ампера». То есть от может отдавать и 3 миллиампера, и 1 ампер, и два… Сколько ваша схема кушает, столько и отдает. Но не больше трех.
Собственно это главное.

И теперь я перейду к описанию видов стабилизаторов напряжения:

Линейные стабилизаторы (те же КРЕН или LM7805/LM7809/LM7812 и тп)

Импульсные стабилизаторы — гораздо круче, но и дороже. Обычно для рядового покупателя это уже выглядит как некая платка с детальками.

СТАБИЛИЗАТОР ТОКА
В применении к светодиодам именно их еще называют «светодиодный драйвер». Что тоже будет верно.

Теперь — к светодиодам. Ведь весь сыр-бор из-за них.

Светодиод питается ТОКОМ. Нет у него параметра НАПРЯЖЕНИЕ. Есть параметр — падение напряжения! То есть сколько на нем теряется.
Если написано на светодиоде 20мА 3.4В, то это значить что ему надо не больше 20 миллиампер. И при этом на нем потеряется 3.4 вольта.
Не для питания нужно 3.4 вольта, а просто на нем «потеряется»!
То есть вы можете питать его хоть от 1000 вольт, только если подадите ему не больше 20мА. Он не сгорит, не перегреется и будет светить как надо, но после него останется уже на 3.4 вольта меньше. Вот и вся наука.
Ограничьте ему ток — и он будет сыт и будет светить долго и счастливо.

Вот берем самый распространненый вариант соединения светодиодов (такой почти во всех лентах используется) — последовательно соединены 3 светодиода и резистор. Питаем от 12 вольт.
Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели (про расчет не пишу, в интернете навалом калькуляторов).
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
И если захотите поставить четвертый, то уже не хватит.
Вот если запитать не от 12В а от 15, то тогда хватит. Но надо учесть, что и резистор тоже надо будет пересчитать. Ну вот собственно и пришли плавно к…

Простейший ограничитель тока — резистор. Их часто ставят на те же ленты и модули. Но есть минусы — чем ниже напряжение, тем меньше будет и ток на светодиоде. И наоборот. Поэтому если у вас в сети напряжение скачет, что кони через барьеры на соревнованиях по конкуру (а в автомобилях обычно так и есть), то сначала стабилизируем напряжение, а потом ограничиваем резистором ток до тех же 20мА. И все. Нам уже плевать на скачки напряжения (стабилизатор напряжения работает), а светодиод сыт и светит на радость всем.
То есть — если ставим резистор в автомобиле, то нужно стабилизировать напряжение.

Можно и не стабилизировать, если вы расчитаете резистор на максимально-возможное напряжение в сети автомобиля, у вас нормальная бортовая сеть (а не китайско-русский тазопром) и сделаете запас по току хотя бы в 10%.
Ну и к тому же резисторы можно ставить только до определенной величины тока. После некоторого порога резисторы начинают адски греться и приходится их сильно увеличивать в размерах (резисторы 5Вт, 10Вт, 20Вт и тд). Плавно превращаемся в большой утюг.

Есть еще вариант — поставить в качестве ограничителя что-нибудь типа LM317 в режиме токового стабилизатора.

Импульсный стабилизатор тока (или драйвер).

Ну а в заключении — к тому, что постоянно пытаюсь доказать в дискуссиях. И доказываю. Вот только каждому отдельно объяснять одно и то же — язык отвалится. Поэтому попробую еще раз в этой статье.

Постоянно наблюдаю такую картину — задают ток драйвером для мощных светодиодов (скажем — 350мА) и ставят несколько веток светодиодов без ограничительных резисторов и прочего. И ведь люди, то вроде бы и не самые ламеры, а совершают одну и ту же ошибку раз за разом. Рассказываю, почему это плохо и к чему может привести:

Из закона Ома для полной цепи:
Сила тока в неразветвленной цепи равна сумме сил тока на ее параллельных участках.
Многие так и считают — «каждая ветка по 20мА, у меня 20 веток. Драйвер отдает 350мА, значит на каждую ветку придется даже меньше — по 17.5мА. Бинго!»
А вот и не Бинго!, а Жопа! Почему?

Сила тока в каждой ветке будет равна, если у вас идеальнейшие светодиоды с абсолютно одинаковыми параметрами. Тогда и ток будет во всех ветках одинаков, и никаких ограничителей тока не надо — взяли и поделили общий ток на количество одинаковых веток. Но такое — только в сказках.
Если параметры чуть-чуть отличаются — получили в одной ветке 19мА, в другой 17, в третьей 20…
Общее количество тока так и остается неизменным — 350мА, а вот в ветках творится безумная кака. На взгляд и не определишь, вроде светят одинаково… И вот у вас одна ветка, самая прожорливая, начинает греться сильнее остальных. И жрать больше. И греться еще сильнее. А потом раз — и потухла. И все эти ее миллиамперы разбежались по остальным веткам. И вот еще одна ветка, недавно вроде нормально горевшая берет и тухнет следом. И уже вдвое больший ток уходит на другие ветки, ведь общий ток жестко задан 350мА. Процесс лавинообразный и вот уже пришел кирдык всей этой схеме, потому что все 350мА усосались в оставшиеся светодиоды и никто-никто их не спас… А стояли бы, как полагается, по отдельному стабилизатору (хотя бы банальному резистору) на каждой ветка — работала бы и дальше.

Именно это мы и видим в китайских модулях и кукурузинах, которые горят как спички через неделю/месяц работы. Потому что светодиоды имеют адский разброс, а китайцы на драйверах экономят покруче, чем кто либо еще. Почему не горят фирменные модули и лампы Osram, Philips и тд? Потому что они делают довольно мощную отбраковку светодиодов и от всего дичайшего количества выпущенных светодиодов остается 10-15%, которые по параметрам практически идентичны и из них можно сделать такой простой вид, какой и пытаются сделать многие — один мощный драйвер и много одинаковых цепочек светодиодов без драйверов. Но только вот в условиях «купил светодиоды на рынке и запаял сам» как правило будет им нехорошо. Потому что даже у «некитая» будет разброс. Может повезти и работать долго, а может и нет.

Да и токовый драйвер по-сравнению со стабилизатором напряжения и копеечными резисторами как правило дороже. Ну нафига стрелять в мишень для мелкокалиберной винтовки из танка? Цель-то поразим, вопросов нет. Но вместе с ней еще и воронку оставим. =))

Да и просто — сделать правильно и сделать «смотрите как я сэкономил, а остальные — дураки» — это несколько разные вещи. Даже очень сильно разные. Учитесь делать не как пресловутые китайцы, учитесь делать красиво и правильно. Это сказано давно и не мной. Я лишь попробовал в стотыщпятьсотый раз объяснить прописные истины. Уж звиняйте, если криво объяснял =)

Ну и напоследок тем, кому даже такое изложение было слишком заумным.
Запомните следующее и старайтесь следовать этому (здесь «цепочка» — это один светодиод или несколько ПОСЛЕДОВАТЕЛЬНО-соединенных светодиодов):
1. КАЖДОЙ цепочке — свой ограничитель тока (резистор или драйвер…)
2. Маломощная цепочка до 300мА? Ставим резистор и достаточно.
3. Напряжение нестабильно? Cтавим СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
4. Ток больше 300мА? Ставим на КАЖДУЮ цепочку ДРАЙВЕР (стабилизатор тока) без стабилизатора напряжения.

Вот так будет правильно и самое главное — будет работать долго и светить ярко!
Ну и надеюсь, что все вышенаписанное убережет многих от ошибок и поможет сэкономить средства и нервы.

Ну ладно, рябятке.
Нюансов еще очень много, а я и так уже немаленькую статью-то накатал. Пожалуй все остальное — в комментариях.
Засим откланиваюсь,
Всегда ваш — ЛедЗлыдень Борисыч.
