Анод катод светодиода. Анод и катод светодиода: как определить полярность 3 способами

Как отличить анод от катода светодиода. Какие существуют методы определения полярности светодиода. Почему важно правильно подключать светодиоды.

Содержание

Что такое анод и катод светодиода

Светодиод — это полупроводниковый прибор, излучающий свет при прохождении через него электрического тока. Как и обычный диод, светодиод имеет два вывода — анод и катод. Анод является положительным электродом, а катод — отрицательным.

Правильное определение анода и катода критически важно для корректной работы светодиода. При неправильном подключении светодиод не будет светиться и может выйти из строя. Поэтому необходимо знать способы определения полярности выводов.

Метод 1: Определение по длине выводов

Самый простой способ определить анод и катод светодиода — по длине выводов:

  • Длинный вывод — анод (+)
  • Короткий вывод — катод (-)

Этот метод работает для большинства стандартных светодиодов. Однако он ненадежен, если выводы были обрезаны.

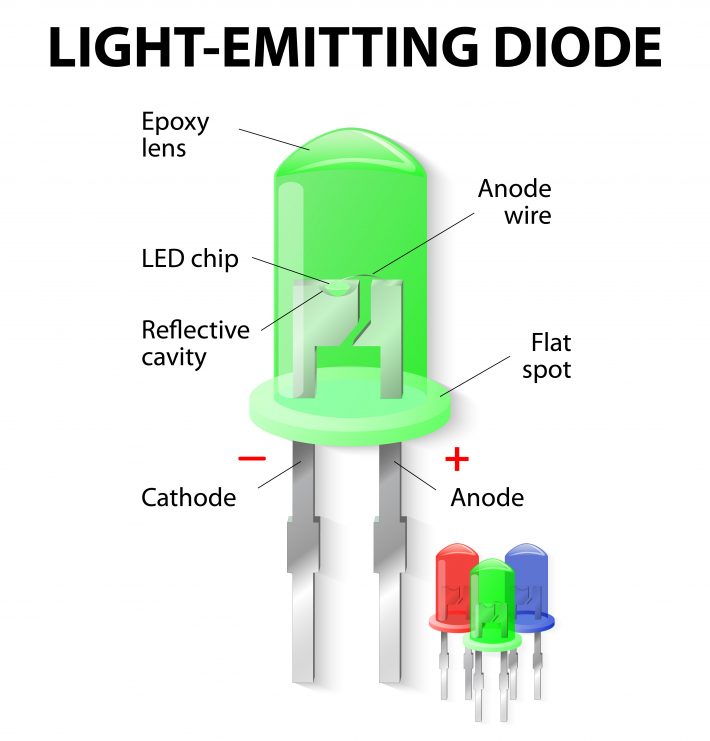

Метод 2: Определение по внутренней структуре

Внутри прозрачного корпуса светодиода можно разглядеть его структуру:


  • Анод соединен с маленькой подложкой
  • Катод соединен с большой подложкой, на которой расположен кристалл

Этот метод надежнее, но требует хорошего зрения или лупы.

Метод 3: Проверка с помощью батарейки

Для определения полярности можно использовать батарейку на 3-5 В:

  1. Подключите один вывод светодиода к «+» батарейки
  2. Другой вывод — к «-» через резистор 220-330 Ом
  3. Если светодиод загорелся, то вывод на «+» — анод
  4. Если не загорелся — поменяйте выводы местами

Этот способ самый надежный, но требует дополнительных компонентов.

Почему у светодиодов общий анод чаще, чем общий катод

В многоцветных светодиодах и светодиодных матрицах чаще используется схема с общим анодом. Это связано с несколькими причинами:

  • Транзисторы NPN дешевле и эффективнее транзисторов PNP
  • Микросхемы лучше управляют током стока, чем истока
  • Общий анод упрощает разводку платы
  • Исторически сложилось использование положительной логики

Однако в некоторых приложениях используются и схемы с общим катодом.

Как правильно подключить светодиод

Для корректного подключения светодиода необходимо:


  1. Определить полярность выводов одним из описанных методов
  2. Подключить анод к положительному полюсу источника питания
  3. Подключить катод через токоограничивающий резистор к отрицательному полюсу
  4. Рассчитать номинал резистора по закону Ома: R = (U пит — U свет) / I свет

Типичное падение напряжения на светодиоде 1.8-3.3 В, ток 10-20 мА.

Особенности подключения RGB-светодиодов

RGB-светодиод содержит три кристалла разных цветов в одном корпусе. Существует два типа RGB-светодиодов:

  • С общим анодом — один общий анод и три отдельных катода
  • С общим катодом — один общий катод и три отдельных анода

При подключении RGB-светодиода:

  1. Определите тип по даташиту или прозвонкой
  2. Подключите общий вывод к соответствующему полюсу питания
  3. Каждый цветовой канал подключите через свой резистор
  4. Управляйте яркостью каждого цвета отдельно

Применение светодиодов в электронике

Светодиоды широко используются в современной электронике благодаря ряду преимуществ:

  • Высокая эффективность и низкое энергопотребление
  • Длительный срок службы (до 100 000 часов)
  • Малые размеры и механическая прочность
  • Отсутствие нити накаливания и стеклянной колбы
  • Широкий выбор цветов излучения
  • Возможность быстрого переключения

Основные области применения светодиодов:


  1. Индикация и подсветка в электронных устройствах
  2. Светодиодное освещение помещений и улиц
  3. Автомобильная светотехника
  4. Светодиодные экраны и табло
  5. Оптическая связь по оптоволокну

Типичные ошибки при работе со светодиодами

При использовании светодиодов новички часто допускают следующие ошибки:

  • Неправильное определение полярности выводов
  • Подключение без токоограничивающего резистора
  • Превышение максимально допустимого тока
  • Неучет падения напряжения на светодиоде
  • Использование слишком высокого напряжения питания

Эти ошибки могут привести к выходу светодиода из строя или его неправильной работе. Чтобы избежать проблем, внимательно изучите даташит на конкретную модель светодиода и следуйте рекомендациям по его подключению.

Перспективы развития светодиодных технологий

Светодиодные технологии продолжают активно развиваться. Основные направления развития включают:

  • Повышение световой отдачи и эффективности
  • Улучшение цветопередачи и расширение цветового охвата
  • Создание гибких и прозрачных светодиодов
  • Разработка органических светодиодов (OLED)
  • Интеграция светодиодов с системами управления освещением

Развитие этих направлений позволит создавать более эффективные и функциональные светодиодные устройства для различных применений.



Диод и светодиод. Резистор. Подключение светодиода. Фототранзистор




Диод и светодиод

Диод имеет два вывода — анод и катод. Диод проводит ток только в одну сторону от анода к катоду. На сторону корпуса диода, соответствующую катоду, наносят кольцевую полоску. При включении диода в электрическую цепь должна быть соблюдена правильная полярность.

Светодиод — диод, который испускает свет, когда через него проходит электрический ток. Внутри светодиода находится полупроводниковый кристалл. Цвет светодиода зависит от типа используемого полупроводника.

Светодиод, также как и обычный диод, имеет два вывода — анод и катод. При включении светодиода в электрическую цепь необходимо соблюдать правильную полярность. У большинства светодиодов выводы имеют разную длину — длинный у анода и короткий у катода.

Значение рабочего напряжения питания для многих распространенных светодиодов составляет около 2-х вольт. Для подключения светодиода к электрической цепи с напряжением, значительно превышающем его рабочее напряжение, используют ограничительный резистор.

Внимание!

Не подключайте светодиод непосредственно к источнику питания из четырех батарей. Светодиод перегорит.

Резистор

Резистор сопротивляется прохождению через него электрического тока.

Единицей электрического сопротивления является Ом. На практике используются производные единицы — килоом (КОм), мегаом (МОм).

1 КОм = 1000 Ом,
1 МОм = 1000000 Ом.

Чем больше сопротивление резистора, тем меньше он пропускает тока.

На принципиальных схемах рядом с условным обозначением резистора ставят значение его сопротивления.

У малогабаритных резисторов сопротивление указывают на их корпусе в виде цветных полос. Чтобы определить сопротивление резистора по цветовому коду, можно использовать специальную таблицу. Цветовые полосы сдвинуты к одному из выводов и читаются слева направо.

Примеры определения сопротивлений резисторов

Подключение светодиода

Для подключения стандартного светодиода с рабочим напряжением 2 вольта (2 В) и потреблением тока 20 миллиампер (20 mА) к электрической батарее с напряжением 6 вольт (6 В) необходимо расчитать сопротивление ограничительного резистора. Воспользуемся законом Ома для участка цепи.

R = U / I

Где R – сопротивление, U – напряжение, I – сила тока.

Падение напряжения на резисторе должно составить 6 В – 2 В = 4В. Таким образом

4 В / 0,02 А = 200 Ом

Выберем резистор с 10% запасом, его сопротивление будет равно 220 Ом.

Соберем схему.

Меры предосторожности при работе с электронными компонентами

Следует соблюдать меры предосторожности при изгибании выводов светодиодов. Не следует изгибать выводы в непосредственной близости от корпуса светодиодов для предотвращения их облома.

Также следует соблюдать аккуратность при изгибании выводов фототранзисторов.

Фототранзистор

Фототранзистор реагирует на свет.
Воздействие света «открывает» фототранзистор для протекания через него электрического тока.
Фототранзисторы используют в качестве датчиков света.

Также как и через светодиод ток протекает через фототранзистор только в одном направлении.

Ток, протекающий в фототранзисторе, при воздействии на него светом достаточно мал и для того, чтобы управлять нагрузкой в виде светодиода или электромотора, ток необходимо усилить.

Как отличить фототранзистор от светодиода с прозрачной линзой?

На практике встречаются светодиоды с большой яркостью очень похожие на фототранзисторы. Они имеют прозрачный корпус, но отличаются формой внутренних металлических частей.

Для того, чтобы отличить фототранзистор от светодиода с прозрачной линзой, следует внимательно взглянуть на форму электродов. У фототранзистора просвет между электродами прямой, а у светодиода имеет изгиб. У фототранзистора длинный вывод идет к электроду, имеющему меньший размер, а у светодиода — к большему.

Почему у большинства светодиодных лент RGB общий анод, а не общий катод?

спросил

Изменено 1 год, 3 месяца назад

Просмотрено 22к раз

\$\начало группы\$

Почему у большинства светодиодных лент RGB общий анод, а не общий катод?

\$\конечная группа\$

1

\$\начало группы\$

Причина, по которой общий анод является более распространенным, заключается в том, что легче потреблять ток, чем его получать. С общим анодом или общим катодом у вас будет одна клемма, подключенная непосредственно к источнику питания для всех светодиодов, а другая сторона с резистором капельницы и управляющим транзистором на контакт (или выходы ИС, которые являются транзисторами внутри) либо стоком, либо источником ток.

Транзисторы NMOS / NPN в целом прочнее, более распространены как дискретные и лучше пропускают ток, чем отдают. Вам нужны транзисторы PMOS / PNP для эффективного источника тока (подтягивания), но они все равно будут слабее в источнике, чем эквивалентный N-транзистор в стоке. Таким образом, лучшим решением является подключение общего анода к положительному току питания и стока от каждого светодиода с использованием NMOS-транзисторов.

Старые ИС из соображений быстродействия разрабатывались исключительно с использованием N транзисторов, и поэтому они гораздо лучше поглощали ток, чем отдавали его. Это особенно верно для логики TTL, используемой в микросхемах серии 74LS (до сих пор широко используемых в качестве интерфейсных микросхем). 74LS00 рассчитан на потребление 4-8 мА, но источник только 0,4 мА.

Современные микросхемы CMOS намного более симметричны (ATMEGA328 в Arduino может получать или потреблять 20 мА), поскольку они используют более крупный PMOS, чем NMOS, чтобы сбалансировать фундаментальные различия, но соглашение об общем аноде хорошо зарекомендовало себя.

РЕДАКТИРОВАТЬ (Дополнительная информация): Если, с другой стороны, вы строите матрицу, вам понадобятся транзисторы источника и стока тока. В этом случае лучше иметь больше устройств с общим катодом и меньше с общим анодом. Идея здесь состоит в том, чтобы иметь несколько толстых NMOS-устройств, потребляющих много токов светодиодов, и множество слабых источников (выводов ввода-вывода), управляющих несколькими светодиодами каждый. Конечно, с обычными анодными полосками вы также можете использовать толстые устройства PMOS.

\$\конечная группа\$

2

\$\начало группы\$

В других ответах упоминалось, что N-канальные транзисторы дешевле, чем P-канальные, при той же емкости по току, что является причиной размещения переключающих транзисторов на отрицательной стороне светодиодов.

Другая причина связана с управлением температурным режимом. Большинство светодиодов выращиваются на кристалле, катодный слой которого находится внизу, а анод — сверху. Чип термически соединен с контактом, на котором он сидит, но вы должны позволить свету выходить, поэтому анод просто питается крошечным проводом, идущим поверх чипа.

Это означает, что если вы помещаете красную, зеленую и синюю микросхемы в один корпус, наличие нескольких выводов катода и общего анода обеспечит лучшее рассеивание тепла — у каждого чипа будет свой собственный вывод для отвода тепла. , уходя в собственный след на полосе.

\$\конечная группа\$

1

\$\начало группы\$

Я могу предложить несколько причин, по которым предпочтение отдается общему аноду:

  1. Безопасная проводка. Провод, замыкающий цепь удаленного устройства, часто должен проходить некоторое расстояние в механически напряженных условиях. Предпочтительно, чтобы этот провод находился под напряжением земли, а не плюсовым напряжением питания, чтобы в случае короткого замыкания на корпус или другие провода опасность была меньше.

    Это, в сочетании с обычным использованием источника питания с положительным напряжением, а не с отрицательным, приводит к использованию отдельных катодов для светодиодов.

  2. Транзисторы NPN проще в изготовлении, чем PNP. Транзисторы NPN (в кремнии) имеют лучшее соотношение цены и качества, чем транзисторы PNP, как объясняется в этой случайной статье здесь: [Почему транзисторы NPN предпочтительнее PNP?] (http://www.madsci.org/posts/ архивы/2003-05/1051807147.Ph.r.html). Конфигурации переключения и усиления, возможные с каждым типом BJT, являются частью того, что мотивировало предпочтение положительным напряжениям питания.

    А для целей переключения необходимо использовать транзистор BJT в конфигурации с общим эмиттером, что для NPN, используемого с положительным питанием, означает переключение стороны низкого напряжения (катода) светодиода.

\$\конечная группа\$

4

\$\начало группы\$

По моему опыту, легче переключиться на отрицательную сторону.

Многие электронные устройства имеют разные требования к напряжению. Когда вы соединяете много вместе (например, светодиод или светодиодную ленту и микроконтроллер), у них, скорее всего, будет общая земля, но разное напряжение питания. Большинство регуляторов напряжения имеют общую землю, вход высокого напряжения и выход низкого напряжения.

Для переключения катода (или земли, или стороны 0 В) вы можете использовать логический уровень, n-канальный МОП-транзистор. Это потребует, чтобы затвор поднялся на несколько вольт выше 0 В, чтобы транзистор был включен, и 0 В, чтобы он был закрыт. Обычно это довольно легко сделать для микроконтроллеров, работающих на 3,3 или 5 В. канал МОП-транзистор. Это требует, чтобы вы подали на него диапазон от 0 В до нескольких вольт ниже уровня питания (12 В). Это означает, что микроконтроллер 3,3 В или 5 В не может напрямую управлять транзистором. Вместо этого вам нужно добавить дополнительные устройства, такие как n-канальный МОП-транзистор и несколько резисторов или оптоизолятор и несколько резисторов и так далее. Другим вариантом было бы иметь общее положительное напряжение 0 В, а отрицательные напряжения были бы отрицательными (то есть -3,3 или -5 В для микроконтроллера и -12 В для светодиодов), но тогда вам нужно убедиться, что отрицательные напряжения не подключены напрямую, что не позволило бы, скажем, использовать светодиодную ленту и Arduino от одного и того же источника питания без другой дополнительной электроники.

Таким образом, переключение катода обычно намного проще.

Поскольку вы хотите управлять цветами по отдельности, общий анод (и, следовательно, отдельные катоды) упрощает их переключение.

\$\конечная группа\$

\$\начало группы\$

Я не смог найти ни одной окончательной причины, но нашел:

Я всегда стремился к тому, чтобы потреблять ток, где это возможно, а не создавать его, поэтому я предпочитаю общий анод везде, где это возможно, для дисплеев и других управляемых устройств, и я пишу все подпрограммы прошивки, чтобы обеспечить минимумы для выполнения, а не максимумы . . Причины очевидны в большинстве спецификаций, что большинство устройств могут поглощать больше, чем они могут получать.

— EEng (источник)

Возможно, небольшое преимущество, которое дает входящий ток по сравнению с источником для большинства устройств, заставляет производителей чаще проектировать дисплеи с общей конфигурацией анода.

\$\конечная группа\$

\$\начало группы\$

Вероятно, как и все остальное, невидимые руки свободного рынка перевели как производителей, так и потребителей на общий анод просто потому, что больше людей купили общий анод. Почти как дарвиновская теория происхождения видов. Два животных не могут занимать одну и ту же нишу, одно будет доминировать над другим. Почему AC победил DC? Почему VHS победил Betamax? MP3-плееры Generic Flash, Zune и iPod? Потому что одно было предпочтительнее другого, и производители последовали их примеру.

Светодиодные ленты отличаются от обычных деталей электроники тем, что они напрямую покупаются конечным пользователем и потребителем. И производители массового производства, которые копировали первоначальные предложения, будут производить только то, что приносит прибыль.

Производители видят, что потребители покупают общий анод, поэтому они производят больше. Потребители видят больше общего анода, они покупают больше. Курица или яйцо, конечный результат одинаков.

\$\конечная группа\$

1

\$\начало группы\$

Я предполагаю, что эта практика может восходить к временам, когда использование чипов TTL 7405 было обычным явлением (ранние чипы MOS были слишком слабыми или намного дороже). Открытый коллектор 7405 (и др.) мог только тянуть вниз и, возможно, тянуть вниз против чего-то другого, кроме регулируемых 5 вольт, подключенных к аноду светодиода.

\$\конечная группа\$
