Антенна на магните. Магнитные антенны для автомобильных раций: преимущества и недостатки установки

Как работают автомобильные антенны на магните. Каковы плюсы и минусы использования магнитных антенн для раций в машине. Какие факторы влияют на эффективность магнитных антенн. Как правильно выбрать и установить магнитную антенну для автомобильной рации.

Принцип работы магнитных автомобильных антенн

Магнитные антенны для автомобильных раций представляют собой компромиссное решение между стационарной установкой и мобильностью. Их принцип работы основан на нескольких ключевых аспектах:

• Магнитное основание создает временное крепление к металлической поверхности автомобиля без необходимости сверлить отверстия.
• Коаксиальный кабель определенной длины выполняет функцию согласования импеданса.
• Емкостная связь между основанием антенны и кузовом автомобиля имитирует подключение к «массе».

Такая конструкция позволяет быстро устанавливать и снимать антенну, но имеет ряд ограничений по сравнению со стационарными решениями.

Преимущества магнитных автомобильных антенн

Использование магнитных антенн для раций в автомобиле имеет несколько существенных плюсов:

• Простота и быстрота установки без повреждения кузова
• Возможность легко перенести антенну на другой автомобиль
• Удобство для временного использования и создания мобильных комплектов связи
• Не требуется сложный монтаж — подходит для неопытных пользователей
• Возможность быстро снять антенну при необходимости

Эти преимущества делают магнитные антенны популярным выбором для многих автомобилистов, особенно новичков в радиосвязи.

Недостатки и ограничения магнитных автомобильных антенн

Однако у магнитных антенн есть и существенные недостатки, которые необходимо учитывать:

• Более низкая эффективность по сравнению со стационарными антеннами из-за отсутствия реального подключения к «массе»
• Потери сигнала около 3 дБ, что эквивалентно снижению мощности вдвое
• Нестабильные параметры, зависящие от места и способа установки
• Риск повреждения лакокрасочного покрытия при длительном использовании
• Возможность слета антенны на высокой скорости для моделей с небольшим магнитом
• Ограничения по изменению длины кабеля без потери работоспособности

Эти недостатки ограничивают применение магнитных антенн для серьезных задач дальней связи.

Факторы, влияющие на эффективность магнитных антенн

На качество работы магнитной антенны влияет ряд факторов:

• Размер и сила магнитного основания
• Длина и толщина антенного штыря
• Качество согласующей катушки
• Тип и длина коаксиального кабеля
• Место установки на автомобиле
• Способ прокладки кабеля
• Качество подключения к радиостанции

Правильный выбор этих параметров позволяет добиться максимально возможной эффективности в рамках ограничений магнитного крепления.

Выбор оптимальной магнитной антенны для автомобиля

При выборе магнитной антенны для автомобильной рации стоит обратить внимание на следующие аспекты:

• Размер магнитного основания — чем больше, тем надежнее крепление
• Длина антенного штыря — влияет на дальность связи
• Мощность, на которую рассчитана антенна
• Диапазон частот и возможность настройки
• Качество изготовления и используемые материалы
• Наличие пружины или наклонного механизма для защиты от ударов
• Длина и тип коаксиального кабеля

Оптимальный выбор зависит от конкретных задач и условий эксплуатации.

Правильная установка магнитной антенны на автомобиль

Для максимальной эффективности магнитной антенны важно соблюдать следующие правила установки:

• Выбирать ровную металлическую поверхность для крепления
• Очищать место установки от грязи и пыли
• Располагать антенну как можно выше и ближе к центру крыши
• Избегать близости к другим металлическим предметам
• Правильно прокладывать кабель, избегая острых изгибов
• Обеспечивать хороший контакт в месте подключения к рации
• Периодически проверять надежность крепления магнита

Соблюдение этих рекомендаций позволит получить максимальную дальность связи для выбранной модели антенны.

Области применения магнитных автомобильных антенн

Магнитные антенны наиболее эффективны в следующих сценариях использования:

• Временная установка рации в арендованном или служебном автомобиле
• Создание мобильных комплектов связи для путешествий
• Использование одной рации на нескольких автомобилях
• Радиофикация автомобилей в колонне для связи на небольшие расстояния
• Установка для городского использования с небольшими расстояниями связи
• Применение начинающими радиолюбителями для знакомства с радиосвязью

В этих случаях преимущества мобильности и простоты установки перевешивают недостатки по эффективности.

Автомобильные антенны на магните в Минске

Автомобильные магнитные антенны

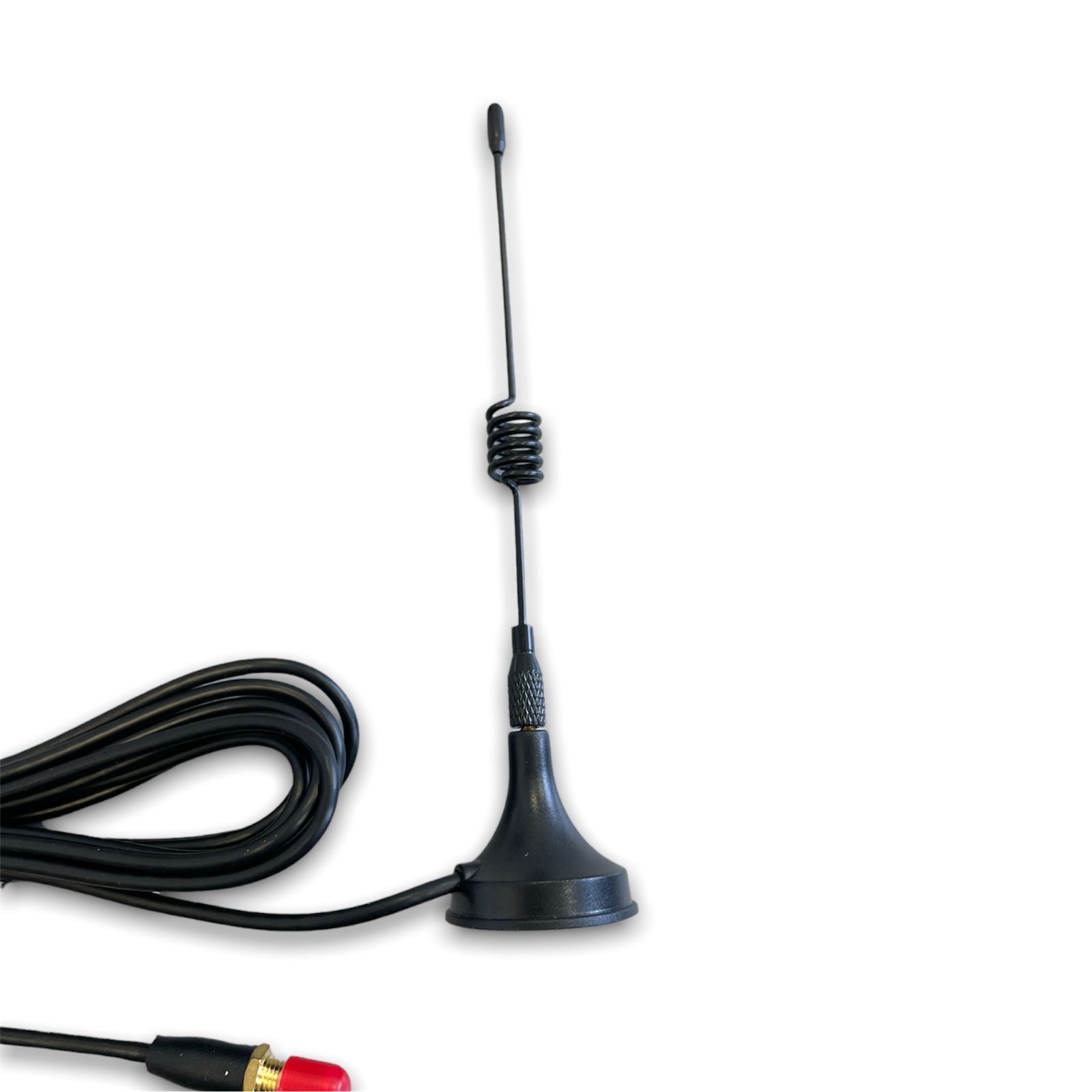

Магнитная антенна для радиостанции применяется для приема и передачи радиоволн на большом расстоянии. Она используется для временной установки на транспорт с большой, гладкой металлической поверхностью. Достоинствами такого типа антенн является быстрая установка и универсальность использования. Тип крепления антенны к кузову машины — магнитный. Местом установки «магнитки» может быть крышка багажника, крыша кабины, боковая поверхность и даже капот. Все антенны крепятся только к железной поверхности, при этом точкой подвода массы автомобиля является магнит.

Подробнее о магнитных антеннах

Преимущества магнитной антенны

• простота монтажа;
• широкоуниверсальное применение на различном транспорте;
• неплохие электрические характеристики;
• отсутствие необходимости сверлить кузов машины для установки;
• верхняя часть антенны на PL-соединении может быть так же использована как врезная.

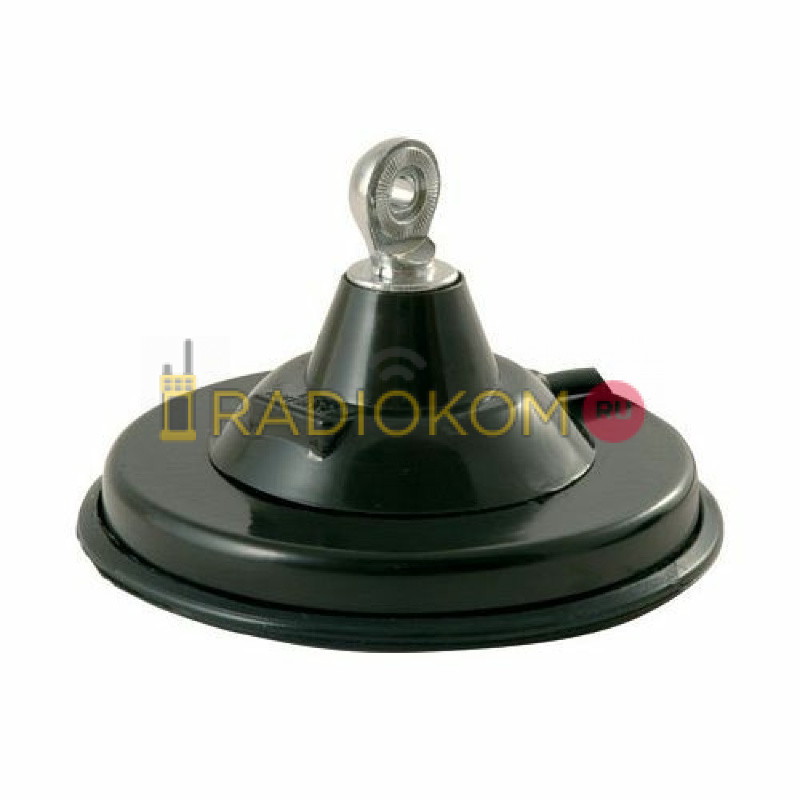

Диаметр магнита, форма и тип могут быть различны, но функция его неизменна – крепко держать антенну на машине. Между силой примагничивания и скоростью срыва антенны с крыши есть прямая взаимосвязь. Площадь контакта с крышей машины тем больше, чем больше диаметр магнитного основания антенны. На магнит BM-170 можно поставить и 2-х метровые антенны, для BM-145 предел 1,5 метра. В тоже время сила притягивания к металлу может быть высока даже при использовании меньшего диаметра магнитной подушки если в ней применены специальные новые супермагниты, например, у новой магнитной основы «Президент» http://antey.by/magnitnoe-osnovani-120-slim-president/. С целью улучшения ёмкостной связи с массой автомобиля на магните должна быть фольга, имеющая электрический контакт с оплеткой кабеля.  Для исключения появления царапин под магнитом снизу предусмотрена резиновая подошва или полимерная пленка.

Магнитные антенны есть разной высоты. Согласующая катушка компенсирует длину штыря в соответствии с резонансной частотой. Намотка катушки может быть тонким проводом виток к витку, если же подводимая мощность передатчика или усилителя велика, то для исключения перегрева и замыкания сечение провода намного больше, равно как расстояние между витками. В основном катушки согласования расположены на магнитном основании, иногда внутри корпуса с магнитом, или на середине полотна антенны. Дизайн катушки индуктивности на большинстве антенн черный, но может быть прозрачным или хромированным. Производитель Sirio Antenne S.r.l. впереди планеты всей по разработке дизайна. В новой антенне SIRIO P 5000 LED катушка не только прозрачная, но и подсвечивается изнутри.

Крепление к магниту осуществляется на высокочастотном резьбовом разъеме SO239, или через поворотный шарнир. Возможность наклона штыря может быть реализована с помощью наклонного узла с барашком в верхней или нижней части катушки. Для погашения колебаний в некоторых моделях применяют компенсирующую пружину, она может быть усиленная как на ML-145 CTE International.

Штырь или стержень антенны непосредственно участвует в формировании сигнала. Штыри делают из различных материалов: это может быть медный проводник в фибергласовой оболочке, нержавеющий прут из стали или пластиковый штырь со спиральной намоткой по всей длине. У антенн President используют штыри из хирургической (!) «нержавейки» наивысшего качества, в некоторых длинных моделях он составной как у Президент Техас.

Длинна штыря важна для дальности связи, толщина — для устойчивости сигнала в движении. Поэтому чем длиннее антенна, тем толще должен быть штырь, что бы он не раскачивался. Но у толстых штырей большая парусность, из-за этого они не практичны для автомобильного использования. При таком раскладе появляется дилемма: толстый штырек небольшой длинны или длинный, но тонкий хлыст из металла. Металлические двухметровые антенны наиболее эффективны на диапазоне 27 МГц и самая длинная на сегодняшний день President Texas 1800 Power – 212 см . У невысоких антенн свои преимущества – естественная защита от помех с соседних каналов.

Имейте ввиду, чем короче антенна, тем меньше ее полоса пропускания. Самая короткая магнитная антенна — Optim Mini CB имеет высоту всего 26 см.

Соединяет радиостанцию и магнитную антенну кабель. От его качества зависит количество потерь сигнала. В основном используют коаксиальный медный кабель RG-58 диаметром 6 мм, иногда кабель 3 мм RG174 с низким коэффициентом затухания как у President New York или Optim CB Euro Mag. Разъем PL-259 для подключения к рации обычно обжат или припаян к кабелю. Оптимальная длинна кабеля для магнитной антенны — 290-450 см. Конечно, чем он длиннее, тем удобнее, но это расстояние рассчитано для каждой конкретной модели. Самопроизвольное изменение этой длины, как показывает практика, ведет к потере работоспособности антенны или невозможности ее настроить.  Для грамотного удлинения производитель Президент предлагает удлинитель антенного кабеля с фирменными разъемами.

Разумеется, для резонансных антенн очень важна настройка, особенно для коротких. Настройка в рабочей частоте осуществляется в основном изменением длинны штыря у ML-145 Optim, у спиральных антенн настроечный узел расположен в верхней части CB-50 DB MAG, дополнительная подстройка по каналам применяется индукционными кольцами в SN MAG Optim.

Для этих целей нужно использовать специальные приборы: КСВ-метр или анализатор антенн.

Антенны на магните или как сделать БОМЖ-комплект

Рынок автомобильных антенн чрезвычайно широк. Придя в магазин за автомобильной антенной Вы будете поражены разнообразием этих самых антенн. Во всем этом многообразии ориентироваться довольно сложно. Основные ходовые модели я описывал в одной из своих статей, рассмотрел вопрос кротких антенн гражданского диапазона. Осталось выделить в отдельный класс автомобильные антенны на магните и подробно рассказать о них.

Антенны на магните

Вообще, антенны на магните гражданского диапазона, это исключительно маркетинговое решение! Производители антенн, зная психологию потребителя привязанного нежной любовью к своему железному коню придумали подобные антенны для тех, кто не хочет стационарно ставить оборудование связи, дырявить крышу (смотри 1 и 2 ступеньку эволюции си-бишника), ну или для таксистов которым настоящая связь нафиг не сдалась (базу слышно и хорошо). В результате, в силу не грамотности потребителей, этот тип антенн пользуется бешеной популярностью, а производители и продавцы успешно набивают кошельки.

Принцип работы

Принцип работы такой антенны довольно прост, не затейлив и основан на компромиссе. Как мы знаем, коаксиальный кабель, имеющий определенную длину равную половине длине волны умноженный на коэффициент укорочения кабеля, на нужной частоте может быть повторителем импеданса. Иными словами, сопротивление 50 Ом на входе кабеля, останутся 50 Омами на выходе кабеля. Поскольку подвести реальную массу для магнитной антенны невозможно, а она должны быть, чтобы антенна хоть как-то работала, применяют этот нехитрый прием, который в совокупности с емкостной связью подошвы антенны с кузовом автомобиля способен имитировать реальную массу в точке установки антенны.

Недостатки

Поскольку реальная масса у такой антенны отсутствует и подводится она «виртуально», такая система согласования порождает довольно большие потери равные примерно 3dB, что эквивалентно снижению эффективности, как на прием, так и на передачу, вдвое! Это если не считать потери в системе согласования укороченного штыря. В реальности, все еще хуже.

Магнитки очень капризные  и требовательные к себе особы. Параметры этих антенн не стабильны и сильно зависят от того как установлена антенна на автомобиле, как проложен кабель и хорошая ли масса на радиочастоте обеспечена в месте подключения радиостанции.

Кроме того, антенна на магните царапает лакокрасочное покрытие в месте установки. Песок, неизбежно попадающий под магнит при движении, вполне способен послужить отличным абразивом и ободрать Вам краску на крыше или багажнике. На отечественных машинах кабель магнитки способен протирать в местах соприкосновения краску до металла (краска тонкая), сам был свидетелем такого результата на УАЗе Патриоте.

Поговаривают, что магнитки с маленькой площадью магнитного основания, типа T3-27, способны слетать на скорости выше 120 км/ч и представлять опасность для кузова автомобиля и стекол. Сам не видел такого, но оснований не верить этому нет.

Длину кабеля магнитки нельзя изменять произвольным образом. Она должна быть равна примерно 3,7-4м (зависит от типа кабеля). У этого типа антенн, это часть системы согласования. Удлинив или укоротив произвольным образом, кабель такой антенны вы превратите ее в шампур для шашлыка, поскольку свои свойства как антенна, она потеряет.

Кабель во всей этой системе – узкое место в плане помехозащищенности. Все, поголовно, антенны на магните собирают мусор с бортовой сети автомобиля. Будь то ксенон, генератор, бензонасос или какой-то еще источник шума, вы их гарантированно услышите  и они своими помехами «убьют» Вам прием дальних корреспондентов практически гарантированно.

Но не все так плохо! У магнитки есть и плюсы. Их гораздо меньше, чем минусов, но тем не  менее.

Достоинства

Самый главный плюс такой антенны, это ее мобильность. Снял – убрал – перенес на другую машину. Магнитка идеально подходит для создания так называемого БОМЖ-комплекта. Или комплекта Без Определенного Места Жительства кочующего из машины домой или в другую магшину. Такой комплект состоит из простой, дешевой радиостанции (MJ-100, MJ-150, MJ-300, TTI 551) с припаянным на провод питания разъемом для подключения в прикуриватель и антенны на магните. Это рабочий комплект таксиста или человека очень далекого от связи.

БОМЖ-комплект можно собрать для себя, для того чтобы радиофицировать другую машину в колонне. Если Вы собрались ехать на дальняк в колонне из нескольких машин, то такой дешевый и доступный вариант радиофикации имеет место быть. Здесь сгодятся даже короткие антенны типа T3-27 или Sirio Mini Snake. Для чуть более серьезного БОМЖ-комплекта лучше использовать что-то более эффективное, вроде антенн из семейства ML-145. Для этих целей сгодиться любая антенна из этого семейства.

Выводы

В заключение хочется еще раз повторить и предостеречь тех кто собирается использовать магнитные антенны на постоянной основе. Перечитайте еще раз недостатки этих антенн и крепко задумайтесь, что Вам нужно? БОМЖ-комплект или хорошую связь?

Если Вам нужна хорошая связь, магнитка – это не для Вас! Законы физики обмануть нельзя, равно как и купить поющую канарейку за копейку! Увы, это так.

Всем удачи, 55, 73!

Антенны CB с магнитным креплением | Магнитные антенны CB

• CB & Trucking
• Ветчина
• ГМС
• Джип
• Сельское хозяйство
• Сканеры
• Скидки

• Черный (3)

• 2 фута (3)
• 3 фута (6)
• 5 футов (4)
• 6 футов (1)

• Страйкер (1)
• Кобра 2)
• Президент (4)
• Антенна Уилсона (4)
• Дорога Про (5)
• Хастлер (2)
• Соларкон (1)
• K40 Электроника (1)

10+ В наличии — Быстрая доставка

было $89,95

^$ 69 ^{. 95}

Сэкономьте $20,00 (22%)

• 1/4 волны
• 1.1/1 с предварительной регулировкой
• 280 Вт P.E.P.
• 1200 кГц (120 сх)
• 26,77 дюйма — 680 мм

10+ В наличии — Быстрая доставка

было $84,95

^$ 64 ^.95

Экономия $20,00 (24%)

• 1/4 волны
• 1,1/1 регулируемый
• 100 Вт P.E.P.
• 1600 кГц (160 сх)
• 34,25 дюйма — 870 мм

10+ В наличии — Быстрая доставка

было $69,95

^$ 49 ^.95

Сэкономьте $20,00 (29%)

• 1/4 волны
• 1,1/1 регулируемый
• 160 Вт P.E.P.
• 1000 кГц (100 сх)
• 17,72 дюйма — 450 мм

10+ В наличии — Быстрая доставка

было $139,95

^$ 109 ^.95

Сэкономьте $30,00 (21%)

10+ В наличии — Быстрая доставка

^$ 21 ^{. 95}

• 12,8-дюймовая черная антенна с нагрузочной базой и предварительно подключенным 9-1/2-дюймовым кабелем
• Сильное магнитное основание

10+ В наличии — Быстрая доставка

^$ 22 ^.95

• Высота 2 фута
• Магнитное основание
• 9-футовый коаксиальный кабель с разъемом
• Подпружиненный для дополнительной гибкости

Осталось всего 6!

^$ 24 ^.95

Осталось всего 6!

^$ 22 ^.95

• Резиновый хлыст для утки, 12 дюймов
• Коаксиальный кабель RG58U длиной 17 футов с разъемом PL-259
• Диапазон частот от 26,965 до 27,405 МГц
• Для всех трансиверов CB 27 МГц
• Усиленное магнитное основание 3 дюйма с присоединенным коаксиальным кабелем длиной 17 футов

10+ В наличии — Быстрая доставка

^$ 119 ^.95

• Общая высота: 6,5 футов
• Мощность 5000 Вт
• Лучший в своем классе: магнитное крепление
• CB и 10-метровая антенна

10+ В наличии — Быстрая доставка

было $104,95

^$ 99 ^{. 95}

Сэкономьте $5,00 (5%)

• Общая высота: 5,6 фута
• Мощность 3000 Вт
• Совместимость с погодными условиями NOAA

10+ В наличии — Быстрая доставка

^$ 49 ^.95

• Наша самая популярная магнитная антенна CB
• Общая высота: 3,5 фута
• Мощность 300 Вт
• Совместимость с погодными условиями NOAA

Осталось всего 8!

^$ 79 ^.95

• Общая высота: 5 футов
• Совместимость с погодными условиями NOAA

10+ В наличии — Быстрая доставка

было $47,95

^$ 44 ^.95

Сэкономьте $3,00 (6%)

• Штыревая антенна Сталь 35″, 17-7
• 300 Вт AM Power Handling

10+ В наличии — Быстрая доставка

^$ 28 ^.95

• Высота 8 дюймов
• Хромированное магнитное основание
• Вкл. Коаксиальный кабель длиной 12 футов

10+ В наличии — Быстрая доставка

было $49,95

^$ 39 ^.95

Сэкономьте $10,00 (20%)

• Общая высота: 42″
• 15-футовый кабель
• Совместимость с погодными условиями NOAA

10+ В наличии — Быстрая доставка

^$ 24 ^.95

• Магнитное основание
• Включает 15-футовый коаксиальный кабель

Осталось всего 8!

^$ 39 ^.95

• 8 УФ-стабилизированная антистатическая черная виниловая оболочка
• 3 Держатель магнита с пластиковым покрытием
• Коаксиальный кабель 9′ RG-58A/U
• Хромированный наконечник 3/8 x 24
• Двойное кольцо Adjust-a-match VMT Tuning

Осталось всего 8!

было $36,95

^$ 29 ^.95

Сэкономьте $7,00 (19%)

• Общая высота: 18,5″
• 15-футовый кабель
• Совместимость с погодными условиями NOAA

10+ В наличии — Быстрая доставка

^$ 31 ^{. 95}

• Высота 3 фута
• Магнитная база
• 17-футовый коаксиальный кабель с разъемом
• Подпружиненный для дополнительной гибкости

Временно продано

^$ 59 ^.95

• Компактная антенна CB высотой 20 дюймов
• Регулировка наклона у основания
• Настройка не требуется — предварительно настроен
• Выглядит так же, как заводская антенна AM/FM, устанавливаемая на новые автомобили/грузовики!
• Гарантия производителя — 10 лет*

Отложенный заказ — Дата недоступна Этот товар не заказан у производителя. В настоящее время у нас нет ожидаемой даты поступления на склад.

^$ 24 ^.95

• Магнитное основание
• Включает 15-футовый коаксиальный кабель

UNI-MAG Универсальное NMO или магнитное крепление для антенны – Прочные радиостанции

Перейти к содержимому

• Описание

Описание

UNI-MAG оснащен высококачественным коаксиальным кабелем антенны со свободным магнитным креплением и легко превращается в два крепления в одном!

Вариант крепления 1: магнитное основание

Удобно закрепите антенну на любой металлической поверхности с помощью большого магнитного основания. Это решение идеально подходит как для погони за грузовиками, так и для воинов выходного дня. Прочное, мощное 5-дюймовое магнитное основание плотно держится и не сдвинется с места даже в самых экстремальных условиях бездорожья.

У вас нет металлической крыши? Используйте нашу монтажную пластину UNI-MAG с клейкой основой, чтобы добавить магнитную поверхность на крышу из сплава, пластика или стекловолокна.

Вариант крепления 2: крепление NMO

UNI-MAG легко разбирается, открывая стандартное крепление NMO. NMO можно прикрепить к язычку, продеть прямо через крышу вашего автомобиля или прикрепить к каркасу безопасности с помощью нашего крепления для антенны.

Прилагаемый базовый кабель NMO оснащен разъемом UHF/RL-259, который подходит для всех защищенных радиостанций и других производителей, использующих это стандартное соединение. В этом приложении термин «разъем УВЧ» относится к типу разъема, а не к частотному типу. Превосходящий все остальные, коаксиальный кабель Rugged Radio с креплением NMO оснащен обжимным соединением NMO, которое обеспечивает более надежное и защищенное от непогоды соединение, обеспечивающее надежность и долговечность, когда это наиболее важно.

Особенности:

• Два крепления в одном; используйте магнитное основание или легко разберите для крепления NMO
• NMO из никелированной латуни (не затягивайте антенну с разъемом NMO слишком сильно)
• Золотой контактный штифт
• 13 футов. Кабель RG-58: оплетка из луженой меди 95%, сплошная изоляция, многожильный центральный проводник из луженой меди
• Штыревой разъем УВЧ
• Основание из АБС-пластика 3-1/4 дюйма

С прочным обжатым на 360 градусов коннектором NMO, 9 шт.0432 UNI-MAG вынослив и готов к приключениям на бездорожье!

Примечание: Антенна в комплект не входит.
