Антенна си би. Антенны СВ-диапазона: как выбрать и установить лучшую антенну для радиостанции

Какие типы СВ-антенн существуют. Как правильно выбрать антенну для автомобиля или стационарной установки. На что обратить внимание при монтаже антенны СВ-диапазона. Как настроить антенну для оптимальной работы.

Основные типы антенн СВ-диапазона

Для работы в гражданском диапазоне 27 МГц (СВ) используются различные типы антенн. Наиболее распространенными являются:

• Штыревые антенны — простые вертикальные излучатели длиной 1/4 или 5/8 длины волны
• Дипольные антенны — горизонтальные антенны из двух симметричных плеч
• Коллинеарные антенны — состоят из нескольких вертикальных излучателей
• Директорные антенны — имеют несколько направляющих элементов для увеличения усиления
• Рамочные антенны — компактные антенны в виде рамки или петли

Выбор конкретного типа антенны зависит от условий эксплуатации и требуемых характеристик. Для мобильной связи обычно применяются компактные штыревые антенны, а для стационарных станций — более крупные направленные антенны.

Ключевые параметры антенн СВ-диапазона

При выборе антенны важно учитывать следующие основные характеристики:

• Усиление — показывает, насколько антенна усиливает сигнал по сравнению с изотропным излучателем
• Диаграмма направленности — характеризует направленность излучения антенны
• Входное сопротивление — должно быть согласовано с выходным сопротивлением радиостанции
• Полоса пропускания — диапазон частот, в котором антенна эффективно работает
• КСВ — коэффициент стоячей волны, показывающий качество согласования антенны
• Допустимая мощность — максимальная мощность, которую выдерживает антенна

Оптимальными считаются антенны с усилением 2-5 дБ, КСВ не более 1.5 и полосой пропускания, перекрывающей весь CB-диапазон.

Особенности выбора автомобильных СВ-антенн

Для установки на автомобиль подходят компактные антенны длиной 0.6-2.7 м. Наиболее популярны следующие варианты:

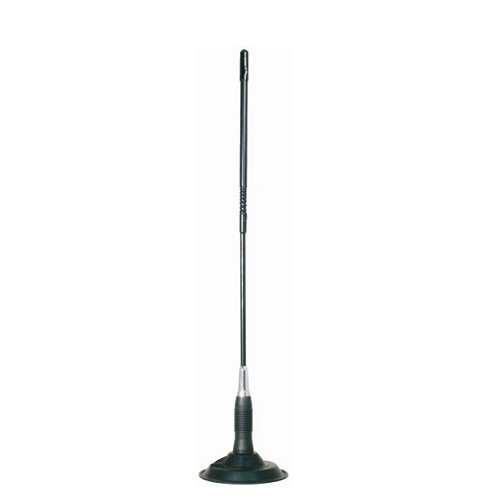

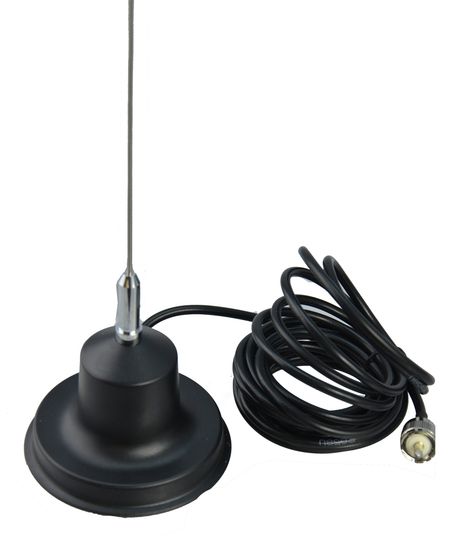

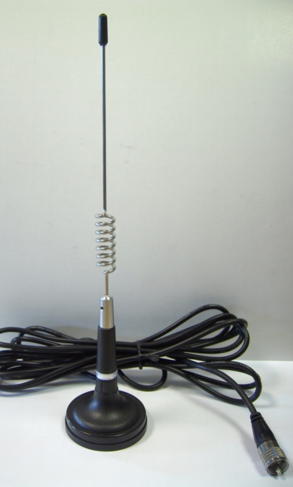

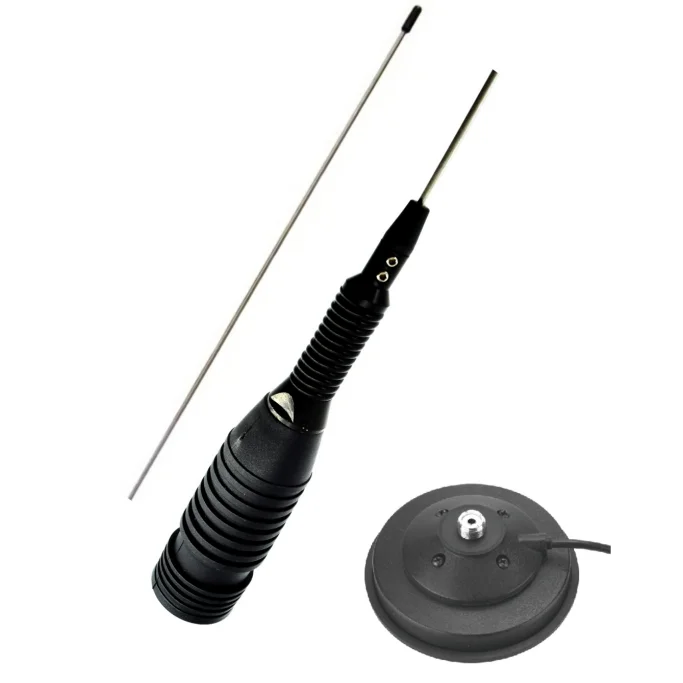

• Магнитные антенны — крепятся на крышу с помощью магнита
• Врезные антенны — устанавливаются в отверстие в кузове
• На кронштейне — монтируются на специальный кронштейн
• На зеркало — крепятся к боковому зеркалу

При выборе автомобильной антенны важно учитывать следующие факторы:

1. Тип автомобиля и место установки
2. Требуемая дальность связи
3. Допустимая высота (для гаражей, парковок)
4. Мощность радиостанции
5. Условия эксплуатации (город, трасса, бездорожье)

Оптимальным вариантом для большинства легковых автомобилей является магнитная антенна длиной 1-1.5 м с усилением 2-3 дБ.

Выбор антенны для стационарной CB-радиостанции

Для стационарных радиостанций обычно используются более крупные и эффективные антенны:

• Вертикальные штыревые антенны 5/8λ
• Горизонтальные диполи λ/2
• Коллинеарные антенны
• Направленные антенны типа «волновой канал»

Ключевые критерии выбора стационарной антенны:

1. Требуемая дальность и направленность связи
2. Возможности установки (высота, площадь)
3. Мощность радиостанции
4. Климатические условия эксплуатации

Для уверенной связи на расстояние 20-30 км подойдет вертикальная антенна с усилением 3-5 дБ. Для большей дальности рекомендуется использовать направленные антенны с усилением 6-9 дБ.

Правила установки и настройки CB-антенн

Правильный монтаж и настройка антенны критически важны для ее эффективной работы. Основные рекомендации:

• Устанавливайте антенну как можно выше и в стороне от металлических предметов
• Обеспечьте надежное заземление антенны (для автомобильных — на кузов)
• Используйте качественный коаксиальный кабель минимальной длины
• Тщательно загерметизируйте все соединения от влаги
• Настройте длину излучателя для минимального КСВ в середине рабочего диапазона
• Проверьте КСВ во всем диапазоне частот (не должен превышать 2)

При правильной установке и настройке даже недорогая антенна может обеспечить хорошую связь. А вот неправильный монтаж сведет на нет преимущества дорогой антенны.

Популярные модели CB-антенн

Среди проверенных временем моделей CB-антенн можно выделить:

Автомобильные антенны:

• Optim CB-2001 — стеклопластиковый штырь 2 м
• Lemm AT-1002 MiniTurbo — компактная врезная 1 м
• Sirio Performer 5000 — мощная антенна 1.98 м

Стационарные антенны:

• Optim Volcano — вертикальная 5.26 м
• Sirio GPE 27 5/8 — вертикальная 6.7 м
• Anli A-300MX — направленная 3-элементная

При выборе конкретной модели рекомендуется ориентироваться на отзывы пользователей и консультации специалистов с учетом ваших индивидуальных условий эксплуатации.

Самодельные антенны CB-диапазона

Для увлеченных радиолюбителей интересным вариантом может стать изготовление антенны своими руками. Наиболее простые конструкции:

• Четвертьволновый штырь с противовесами
• Полуволновой диполь
• Граунд-плейн антенна

Преимущества самодельных антенн:

1. Низкая стоимость
2. Возможность точной настройки под конкретные условия
3. Получение практических навыков

Однако стоит учитывать, что самостоятельное изготовление требует определенных знаний и навыков. Новичкам лучше начать с готовых антенн от проверенных производителей.

Уход за CB-антенной

Для поддержания антенны в рабочем состоянии необходимо:

• Периодически проверять надежность крепления и соединений
• Очищать от грязи и коррозии
• Проверять КСВ и при необходимости подстраивать
• Обновлять герметизацию соединений
• Зимой очищать от наледи

Правильный уход значительно продлит срок службы антенны и обеспечит стабильную связь в течение долгого времени.

Конструкции Си-Би антенн диапазона 27МГц

Си — Би радиостанции часто используются на даче и в полевых условий. Более того, иногдаСи — Би радиостанция только для того и приобретается, чтобы обеспечить связь с дачей, с местом рыбалки или в туристическом походе Поскольку физические размеры Си -Би антенн диапазона 27-МГц относительно невелики, то, как правило, на даче и в полевых условиях нет проблем с установкой полноразмерной антенны.

Основной критерий, на который в этом случае необходимо ориентироваться, является удобство установки антенны, и те цели, для которых антенна будет предназначена. А теперь перейдем к рассмотрению практических конструкций этих антенн.

Простая дачная четвертьволновая вертикальная Си-Би антенна диапазона 27-МГц. На мой взгляд, оптимальной антенной, которую можно установить на даче, является четвертьволновая вертикальная. Такая антенна имеет множество преимуществ перед другими типами.

Она излучает радиоволны, имеющие в основном вертикальную поляризацию, что оптимально подходит для связи с автомобильными и переносными радиостанциями Си — Би диапазона 27-МГц.

Диаграмма направленности вертикальной штыревой антенны по вертикальной поляризации круговая, поэтому она сможет обеспечить радиосвязь по всем направлениям, что часто от нее требуется. Например, Обеспечить радиосвязь с городом, с трассой, по которой подъезжает машина к даче, с местом рыбалки или охоты.

Рис. 1 показывает схему четвертьволновой вертикальной антенны Си — Би диапазона. Рассмотрим более подробно конструкцию этой антенны. Она состоит из штыря электрической длиной лямбда/4, подключенного к центральной жиле коаксиального кабеля, и четырех противовесов. Штырь может быть диаметром 5-40 мм, точная длина для нескольких диаметров штыря указана на этом рисунке.

Для его изготовления удобно использовать алюминиевую или медную трубку. Например, две лыжные палки, которые имеют между собой надежный электрический контакт, отлично работают медные водопроводные трубы, которые в последнее время появились в продаже.

Противовесы в количестве 2-4 штук можно выполнить из медного многожильного или одиночного провода диаметром 1-4 мм, их длина равна 270 см. Для устранения излучения паразитной горизонтальной составляющей от противовесов, необходимо использовать четное число противовесов, лежащих попарно в одной плоскости (см. Л.1).

Рис.1. Конструкция антенны 27МГц.

ТАБЛИЦА 1 (диаметр и длина штыря антенны)
Диаметр штыря, мм	5	10	20	30	40
Длина штыря, см	270	269	268	267	266

Противовесы могут быть расположены к штырю антенны под углом от 90 до 140 градусов. В зависимости от того, под каким углом к антенне расположены противовесы, зависит входное сопротивление антенны.

Четвертьволновая штыревая антенна, установленная на высоте не менее 0,ЗЛ относительно поверхности земли и снабженная четырьмя четвертьволновыми противовесами, имеет входное сопротивление около 20-Ом при расположении противовесов под углом 90 градусов к антенне. Сопротивление антенны увеличивается до 40-Ом при расположении противовесов под углом 120 градусов к антенне, и до 50-Ом при расположении противовесов под углом 135 градусов к антенне (см. Л.1).

Конечно, предпочтительнее использовать противовесы, расположенные под углом 135 градусов к штырю антенны, в этом случае антенна имеет входное сопротивление 50 Ом, что оптимально согласуется с коаксиальным кабелем волновым сопротивлением 50 Ом.

Увеличение высоты установки антенны незначительно влияет на характер входного сопротивления антенны. Уменьшение высоты установки антенны вызывает увеличение входного сопротивления.

Это происходит из-за поглощения реактивного поля существующего возле антенны реальной землей- В результате этого энергия передатчика тратится на обогрев земли и не используется для радиосвязи.

Следует избегать низкой установки вертикальной антенны, в противном случае, чтобы сохранить эффективность работы, количество противовесов антенны должно быть увеличено до нескольких десятков (Л .2).

На конце коаксиального кабеля желательно установить высокочастотный дроссель (его еще называют запирающий дроссель), который будет препятствовать затеканию высокочастотного тока на внешнюю оболочку кабеля. Это может быть, если, по каким то причинам, сопротивление внешней оболочки коаксиального кабеля будет сравнимо с сопротивлением противовесов.

В этом случае внешняя оболочка кабеля будет служить излучающей частью антенны, что приведет к увеличению уровня помех при работе антенны на передачу и потерях высокочастотной энергии в предметах окружающих коаксиальный кабель. Наиболее простая конструкция запирающего дросселя это 10-30 ферритовых колец, туго надетых на конце коаксиального кабеля, проницаемость колец не имеет значения.

Вместо ферритовых колец можно использовать ферритовые трубки, которые устанавливают на шнурах мониторов компьютеров. При установке ферритовых колец на коаксиальный кабель, сопротивление участка, на котором установлены кольца, для высокочастотных токов значительно увеличивается, в результате чего высокочастотный ток из коаксиального кабеля будет поступать в элементы антенны, а не на внешнюю оболочку коаксиального кабеля.

Рис. 2 показывает график входного сопротивления антенны, показанной на рис. 1. Рис. 3 показывает КСВ этой антенны по отношению к коаксиальному кабелю волновым сопротивлением 50 Ом, а рис. 4 показывает диаграмму направленности этой антенны по вертикальной поляризации.

Программа MMANA показывает диаграмму направленности антенны в горизонтальной плоскости как сечение объемной диаграммы плоскостями Х-Y по углу максимального излучения. В вертикальной плоскости диаграмма направленности антенны представляет собой сечение плоскостью X- Z ее объемной диаграммы направленности.

На рис. 1, где изображена вертикальная антенна, показано расположение этих плоскостей сечения. При расчетах было принято, что эта антенна расположена на высоте 3 метра над реальной землей (проводимость равна 5 мСм/м, диэлектрическая проницаемость е = 13). Эти графики были рассчитаны при помощи программы MMANA (см. Л.2).

Во всех случаях расчета предполагалось, что диаметр штыря равен 20мм,диаметр противовесов равен 4мм, и антенна выполнена из меди.

Табл. 1 показывает длину штыря вертикальной антенны, установленной на высоте 3 метра над реальной землей, и снабженной четырьмя противовесами длиной 270 см, расположенных под углом 135 градусов к штырю антенны, при которой она имеет резонанс на частоте 27-МГц.

Рис.2.

Рис.3.

Обратите внимание, что изменение высоты установки антенны, количества противовесов, их угла наклона ведет к изменению резонансной частоты антенны. Резонансная частота антенны понизится, если использовать штырь или противовесы в пластиковой изоляции (см. Л.1).

На резонансную частоту антенна может быть настроена при помощи удлинения/укорочения штыря антенны (некоторые способы удлинения/укорочения штыря антенны приведены в Л.2), а также противовесов антенны. Подгонку входного сопротивления антенны можно осуществить при помощи изменения угла наклона противовесов относительно штыря антенны.

Как видно из рис. 3, при КСВ в коаксиальном кабеле волновым сопротивлением 50-Ом <1,5 антенна со штырем диаметром 20 мм обеспечивает достаточно широкую полосу пропускания, равную 1700-кГц. Это позволяет работать антенне в трех сетках каналов Си — Би диапазона, и подходить менее строго к ее настройке.

Дальнейшее увеличение диаметра штыря приводит к расширению полосы пропускания антенны, а уменьшение диаметра штыря приводит к сужению полосы пропускания антенны.

Рис.4. Диаграмма направленности самодельной антенны 27МГц по вертикальной поляризации.

Рис. 5 показывает зависимость полосы пропускания описанной выше антенны (штырь длиной соответственно табл. 1, 4 противовеса диаметром 4 мм расположенных к штырю под углом 135 градусов, высота установки над реальной землей 3 метра) для значения КСВ в коаксиальном кабеле равном 1,5:1 и 2:1.

Как видно из этого рисунка, даже «тонкая» антенна, имеющая вибратор толщиной 5 мм, вполне обеспечит приемлемую работу на Си — Би диапазоне 27-МГц, особенно, если ориентироваться по КСВ в коаксиальном кабеле антенны равном 2:1, а именно это значение КСВ вполне выдерживает 99% коммерческих Си — Би трансиверов.

Вполне возможно изготовление вертикальной антенны, имеющей штырь, состоящий из вибраторов разной толщины, например, из лыжной палки диаметром 16 мм и длиной 1,5 метра и куска провода от силовой линии электропередачи толщиной 4-6 мм и примерной длиной 1,2 метра. Программа MMANA позволяет рассчитывать параметры таких, так называемых, «таперированных», антенн.

Английское слово (в данном случае, будет вернее сказать американское) “tap» здесь можно перевести как «часть антенны другого диаметра». В случае такой комбинированной антенны необходимо использовать конструкцию, обеспечивающую надежный электрический контакт между секциями. Например, в этом случае вибратор меньшего диаметра вклепывается в вибратор большего диаметра, вибратор меньшего диаметра туго прикручивается к вибратору большего диаметра, или же используется переходная вставка между вибраторами разных диаметров.

Для установки штыревой вертикальной антенны можно использовать естественные или искусственные возвышения. Например, в качестве мачты можно использовать сухое дерево или конек крыши.

Рис. 5.

Рис.6. Установка самодельной антенны 27МГц на коньке крыше.

При установке антенны на коньке крыши обратите внимание на то, что бы под антенной не было поглощающих высокочастотную энергию предметов. Установка антенны на коньке крыши дачи показана на рис. 6.

Для крепления штыря антенны в качестве самодельного опорного изолятора может быть использована прочная сухая деревянная палка, желательно дубовая, которую перед этим необходимо проварить в парафине. Это придаст этому суррогатному опорному изолятору электрическую прочность, нечувствительность к влаге и защитит от гниения. К деревянной палке антенна прикрепляется двумя длинными винтами, в крайнем случае, просто прикручивается толстым проводом.

Вместо деревянной палки можно с успехом использовать отрезки пластиковых водопроводных труб или пластиковую лыжную палку. Вместо этих суррогатных опорных изоляторов вполне можно использовать коммерческие опорные изоляторы, или опорные изоляторы, используемые для установки УКВ антенн служебной связи. Опорные изоляторы от старых списанных УКВ антенн можно недорого приобрести на радиорынке.

Обратите серьезное внимание на высоту установки антенны. Минимально допустимой высотой для Си — Би диапазона можно считать 0,25*лямбда, или, 2,75 метра. При этом высота отсчитывается от основания антенны.

При уменьшении высоты установки антенны земля начинает поглощать высокочастотную энергию, которая при работе антенны создается вокруг противовесов и под основанием антенны. На практике это выразится в падении усиления антенны и в уменьшении излучения под малыми углами к горизонту, что как раз и требуется как для низовой (местной) так и для дальней связи на Си-Би. Противовесы антенны уже не будут иметь резонанса на диапа-зоне 27-МГц, и антенну необходимо будет настраивать только при помощи изменения длины вибратора.

Устранить эффект потери усиления антенны и увеличить излучение под нижними углами к горизонту можно при помощи увеличения числа противовесов, причем для того, чтобы антенна работала достаточно эффективно, число ее противовесов может исчисляться десятками (подробнее о количестве противовесов антенны, находящейся на земле, можно прочитать в Л. 2). Однако, по моему мнению, на диапазоне 27-МГц проще использовать поднятую штыревую антенну с 2-4 противовесами, чем устанавливать десятки нерезонансных противовесов вокруг антенны стоящей на земле.

Для питания четвертьволновой вертикальной антенны, показанной на рис. 1, необходим коаксиальный кабель волновым сопро тивлением 50-Ом. Желательно, что бы электрическая длина этого кабеля была кратна поло-вине длины волны Си-Би диапазона 27-МГц, это сразу избавит от многих проблем, возникающих при настройке и работы антенны.

Как уже указывалось ранее, входное сопротивление четвертьволновой вертикальной антенны зависит от многих факторов, и на практике оно для радиолюбительской вертикальной четвертьволновой антенны, установленной на коньке крыши, может находиться в пределах 30-70-Ом. Использование для питания антенны полуволнового отрезка коаксиального кабеля позволит «доставить» входное сопротивление антенны без ненужной трансформации прямо к выходному каскаду трансивера, что, в общем случае, несколько повысит эффективность работы этой антенно-фидерной системы.

Для кабеля с полиэтиленовой изоляцией длина полуволнового отрезка составит 3,63 метра, а для кабеля с фторопластовой изоляцией 4,4 метра. Необходимо обратить серьезное внимание на защиту раскрыва коаксиального кабеля от атмосферных воздействий. Наиболее просто защиту можно осуществить при помощи быстро твердеющей автомобильной эпоксидной замазки.

Более подробно о вертикальных антеннах можно прочитать в Л.З и Л.4.

Установленная в сельской местности высоко над землей штыревая антенна, даже небольших размеров предназначенная для на Си-Би диапазоне 27-МГц, нуждается в защите от атмосферного электричества. В противном случае может быть поврежден трансивер, подключенный к этой антенне, а оператор может получить электрический удар. Некоторые методы защиты антенн от атмосферного электричества описаны в Л.2 и Л.З.

Григоров И.Н. Рк2005, 2.

Литература :

1. Григоров И.Н. Антенны. Городские конструкции. — М.: ИП РадиоСофт, 2003.
2. Григоров И.Н. Антенны. Настройка и согласование. — М.: ИП РадиоСофт, 2002.
3. Григоров И.Н. Практические конструкции антенн. -М..ДМК, 2000.
4. The ARRL Antenna Book. 20-Edinion : published by ARRL, USA, 2003.

Врезные антенны

В этом разделе представлены автомобильные антенны спроектированные для врезки в крышу автомобиля или установки на кронштейн.

---

Уточнить поиск

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 15255075100

1

88

Optim CB-2001

Автомобильная антенна Optim CB-2001 высотой 2 метра для радиостанций Си-Би диапазона. О..

2 620 р.

1

83

Optim CB-1000

Optim CB-1000 автомобильная врезная антенна CB (Си-Би) диапазона с оригинальным дизайном согласую. .

2 360 р.

1

203

Union CB Phobos

Union CB Phobos автомобильная врезная антенна CB (Си-Би) диапазона длиной 1,5 метра.  ..

2 270 р.

1

184

Union CB Star

Автомобильная антенна Union CB Star предназначена для использования вмест..

2 900 р.

1

296

Optim CB-92

CB-92 Optim — автомобильная антенна, предназначенная для использования совместно с автомобиль..

1 700 р.

1

196

Optim CB-95

CB-95 Optim — автомобильная антенна, предназначенная для использования совместно с автомобиль. .

1 900 р.

1

185

87

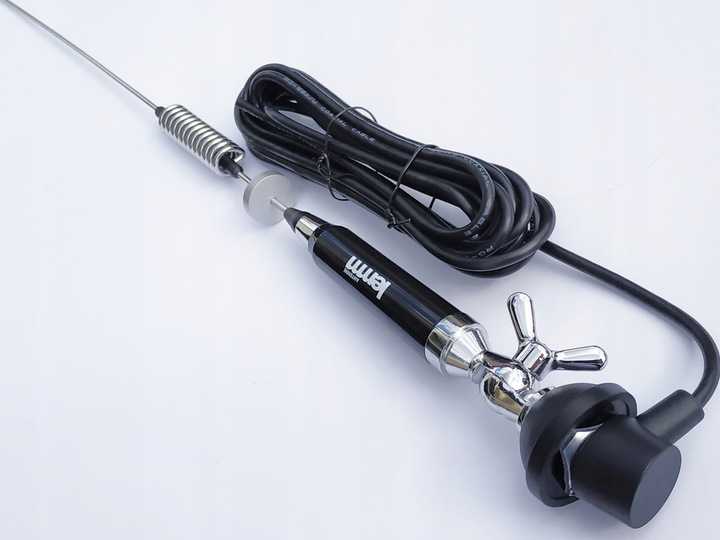

Lemm AT-1002 MiniTurbo

Lemm AT-1002 MiniTurbo автомобильная врезная антенна CB (Си-Би) диапазона являющаяся наиболе..

2 730 р.

80

Lemm AT-2001 Turbo

Автомобильная антенна Lemm AT-2001 Turbo  врезного типа высотой 2 метра, используе..

3 360 р.

155

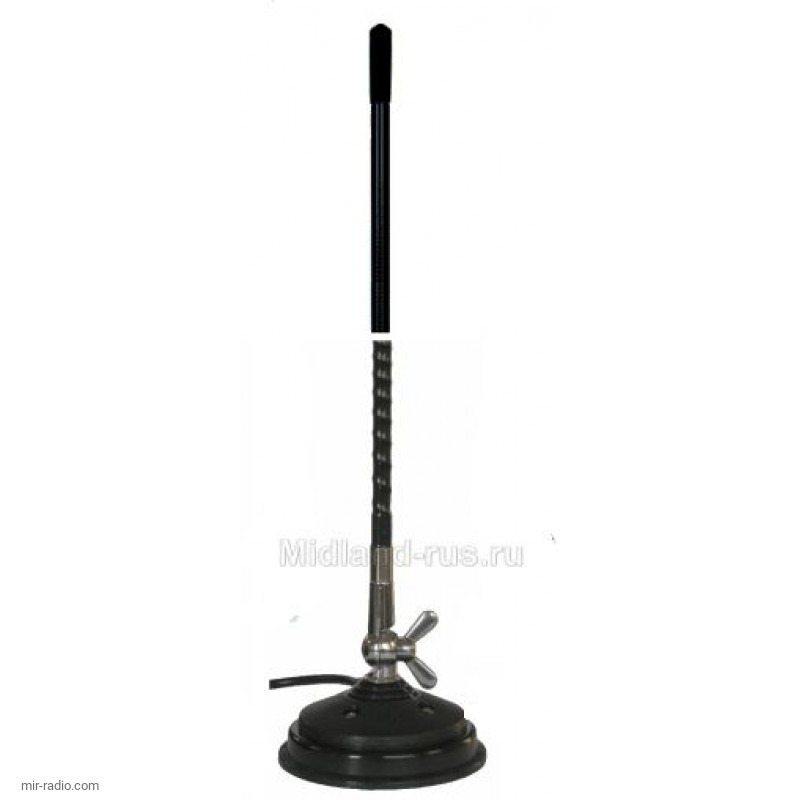

Optim T3-27

Магнитная автомобильная антенна Optim T3-27 от известного производителя завоевала больш..

2 100 р.

130

Optim CB-73

Автомобильная антенна Optim CB-73 высотой 1,9 метра для радиостанций Си-Би диапазона. О..

3 050 р.

81

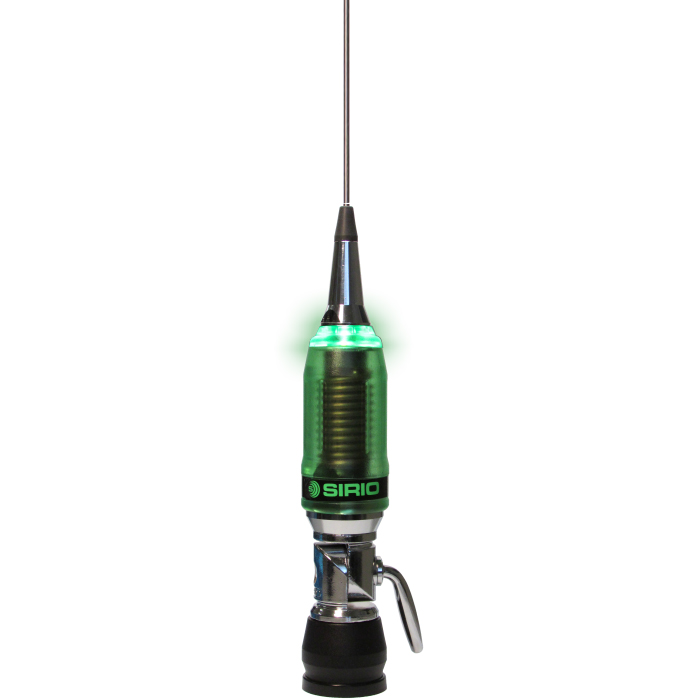

Sirio 5000 Performer
