Что представляет собой антенна зигзаг
Антенна зигзаг (также известная как биквадрат, двойной квадрат, восьмерка) — это широкополосная антенна, состоящая из двух соединенных квадратных или ромбовидных излучающих элементов. Она получила свое название из-за характерной зигзагообразной формы проводника.
Ключевые особенности антенны зигзаг:
- Широкополосность — может работать в широком диапазоне частот
- Круговая диаграмма направленности
- Простота конструкции
- Компактные размеры
- Возможность приема как вертикальной, так и горизонтальной поляризации
Благодаря этим свойствам антенна зигзаг нашла широкое применение для приема эфирного цифрового ТВ, FM-радио, Wi-Fi сигналов и в других областях радиосвязи.
Принцип работы антенны зигзаг
Как работает антенна зигзаг? Принцип действия основан на интерференции электромагнитных волн в двух квадратных или ромбовидных контурах.
Когда радиоволна попадает на антенну, она наводит в проводниках высокочастотные токи. Эти токи, протекая по зигзагообразному контуру, создают собственное электромагнитное поле. За счет интерференции полей от двух контуров формируется результирующая диаграмма направленности антенны.
Важные параметры, влияющие на работу антенны зигзаг:
- Длина стороны квадрата/ромба — определяет резонансную частоту
- Угол между сторонами — влияет на входное сопротивление
- Расстояние между контурами — задает ширину рабочей полосы частот
При правильном расчете и изготовлении антенна зигзаг обеспечивает эффективный прием сигналов в широком диапазоне частот.
Преимущества антенны зигзаг
Почему антенна зигзаг пользуется популярностью? Она обладает рядом существенных достоинств:
- Широкополосность — может работать сразу в нескольких диапазонах частот
- Компактные размеры по сравнению с другими антеннами аналогичного усиления
- Простота конструкции и изготовления
- Низкая стоимость материалов для самостоятельного изготовления
- Круговая диаграмма направленности — принимает сигналы со всех направлений
- Возможность приема сигналов любой поляризации
- Высокая эффективность в своем классе антенн
Эти преимущества делают антенну зигзаг отличным выбором для приема эфирного ТВ и радио, особенно в условиях сложного рельефа или при наличии помех.
Недостатки антенны зигзаг
Несмотря на множество достоинств, у антенны зигзаг есть и некоторые недостатки:
- Меньшее усиление по сравнению с узконаправленными антеннами
- Необходимость точного расчета размеров для эффективной работы
- Чувствительность к окружающим металлическим предметам
- Сложность настройки без специального оборудования
- Ухудшение характеристик при неправильном изготовлении
Однако при правильном подходе к проектированию и изготовлению большинство этих недостатков можно свести к минимуму. Поэтому антенна зигзаг остается популярным решением для многих применений.
Области применения антенны зигзаг
Благодаря своим уникальным свойствам антенна зигзаг находит применение во многих областях:
- Прием эфирного цифрового телевидения DVB-T/T2
- Прием FM-радиостанций
- Усиление сигнала Wi-Fi
- Любительская радиосвязь
- Системы беспроводной передачи данных
- Метеорологические радары
- Космическая связь
Особенно эффективна антенна зигзаг для приема ТВ и радиосигналов в сложных условиях — при большом удалении от передатчика, в условиях городской застройки, в горной местности.
Как рассчитать антенну зигзаг
Для эффективной работы антенны зигзаг требуется правильный расчет ее размеров. Основные параметры для расчета:
- Центральная частота рабочего диапазона
- Длина волны на этой частоте
- Желаемое входное сопротивление антенны
Формулы для расчета антенны зигзаг:
- Длина стороны квадрата/ромба: L = 0,25λ — 0,33λ
- Угол между сторонами: α = 45° — 60°
- Расстояние между контурами: d = 0,1λ — 0,2λ
Где λ — длина волны на центральной частоте диапазона.
Для упрощения расчетов можно воспользоваться онлайн-калькуляторами антенны зигзаг. Они позволяют быстро получить все необходимые размеры для заданного диапазона частот.
Изготовление антенны зигзаг своими руками
Антенну зигзаг несложно изготовить самостоятельно. Для этого понадобятся:
- Медный провод сечением 1-2 мм²
- Диэлектрическая рама (пластик, дерево)
- Коаксиальный кабель с волновым сопротивлением 75 Ом
- Разъем для подключения к приемнику
Порядок изготовления антенны зигзаг:
- Рассчитать размеры антенны для нужного диапазона частот
- Изготовить диэлектрическую раму по полученным размерам
- Натянуть медный провод по контуру рамы, формируя два квадрата/ромба
- Припаять в точке питания отрезок коаксиального кабеля
- Установить на конце кабеля разъем для подключения к приемнику
При изготовлении важно соблюдать точность размеров и симметричность конструкции. Это обеспечит оптимальные характеристики антенны зигзаг.
Широкополосная телевизионная передающая антенна дециметрового диапазона с горизонтальной поляризацией «Зигзаг»
                                                      ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ


ХАРАКТЕРИСТИКА                  ЗИГЗАГ -2-21/49              ЗИГЗАГ-4-21/49                     ЗИГЗАГ-6-21/49
                                                        ЗИГЗАГ -2-34/69              ЗИГЗАГ- 4-34/69                    ЗИГЗАГ — 6-34/69

Количество этажей                                 2                                          4                                                 6

Входное сопротивление, Ом               50/75                                  50/75                                          50/75

Поляризация                                  Горизонтальная                 Горизонтальная               Горизонтальная

Суммарная мощность на входе, кВт     0,1-0,8                     1,0-1,6                                    1,5-2,4


Коэффициент усиления в рабочем
диапазоне частот, дБi, не менее                 5                                8                                             9,7

СВН на рабочих каналах                    Не более 1,1            Не более1,1                              Не более 1,1

Количество рабочих каналов                               Ограничивается суммарной мощностью

Азимутальная ДН                                Круговая                      Круговая                             Круговая

Неравномерность азимутальной
ДН,  в разах не более:
  при  верхней  установке                         0,7                                   0,7                                           0,7

  при установке рядом с трубой
и на   поясах опор                                     0,6                                   0.
6                                            0,6

Высота, м:
470-702 МГц/  574-860 МГц                  1,5/1,3                              2,2/1,9                                       3,0/2,5

Масса, кг:
  470-702 МГц/  574-860 МГц                  15/13                               25/21                                           35/30

Дислокация                                                                             I-IV ветровой район

Антенна соответствует требованиям  ТУ РБ 400068368.
007-2001, ГОСТ  Р 51138-98,
сертификат соответствия № ОС/1-АФ-222  Системы сертификации «Связь» РФ.
Антенна Харченко для дальнего приема ТВ » Изобретения и самоделки
Если сравнивать принимающие качества самодельных антенн, то лучшим решением в соотношении «простота изготовления/уровень приема» является антенна Харченко. Конструкция в кругу радиотехников также называется: биквадрат, двойной квадрат, восьмерка, зигзаг, зигзагообразная антенна, двойной зигзаг, ромбовидная, двойной ромб.
Недостатком конструкции является необходимость в проведении расчета. Иначе антенна не будет ловить цифровой сигнал. Но расчет довольно простой, к тому же есть онлайн-калькулятор в статье ниже. Это позволит получить нужные значения в один клик.
Свойства антенны
Предназначена антенна Харченко для цифрового ТВ, но может ловить и аналоговый сигнал. Следовательно, получится настроить телевизор на прием не только цифрового вещания, но и найти аналоговые каналы.

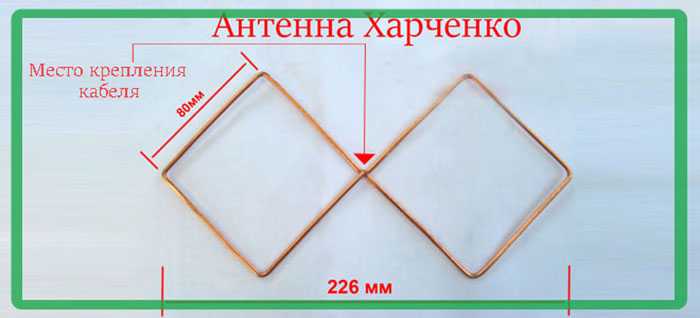

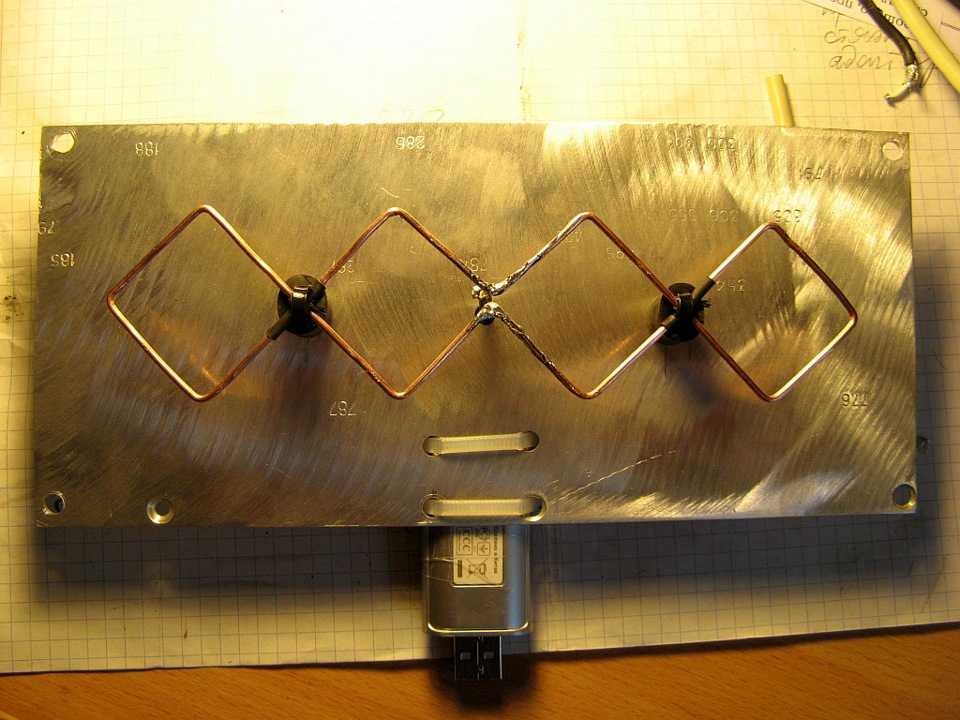

Получила антенна подобное название из-за конструктивного исполнения. Внешне напоминает два соединенных квадрата или ромба.
Большим достоинством является универсальность. Кроме приема эфирного телевизионного сигнала, может использоваться для работы с мобильной связью, Wi-Fi. Изготовление в этом случае ничем не отличается. Нужно только делать по другим размерам.
Биквадрат принимает сигнал от более отдаленных ретрансляторов, чем антенна из пивных банок или кабеля (петлевая). А делается по сложности практически так же. Стоимость создания антенны мала, а в части случаев вообще изготавливается бесплатно. Нужен только медный проводник, который и будет выступать принимающим сигнал элементом.
Теоретическая часть
действительно, если слегка погрешить против истины и использовать то, что антенна в пределах одного диапазона и правда очень широкополосна, то она вполне приемлимо работает с кабелем 50 или 75 ом без специальных мер согласования и настройки.
Но, если рассмотреть всё детально, то выясниться, что сопротивление антенны очень сильно зависит от формы рамок и, конечно, от их размера. Например на графике справа кривые импеданса биквадрата в зависимости от физического размера рамок. А мы уже знаем, что антенна очень широкополосная и успешно может работать не только на резонансной частоте но и вблизи неё. Поэтому иногда биквадраты называют не резонансной антенной, а диапазонной. Угол “a” – физический угол между вертикалью и элементами рамок.
Будет интересно➡ Как сделать зарядное устройство для аккумулятора автомобиля своими руками
В этом конкретном случае угол 45 грудусов, тоесть по форме рамки представляют собой идеальные квадраты. На графиках можно увидеть, что при точном соответствии периметра рамок длинне волны (сторона квадрата равна 0,25 периметра) их импеданс лежит в пределах 50-60 ом. Если же сторону квадрата увеличить до 0,33, то сопротивление вырастает до 120 ом. При этом просчитанно, что максимальный коэффициент усиления биквадрата и наилучшие направленные свойства будут при длинне стороны квадрата равной 0,375.
Конечно, сопротивление при этом возрастает многократно – до 600-700 ом, что конечно же много даже для нашей идеи. На втором графике, слева, зависимоcти сопротивления от угла “а”. Если рассмотреть график сопротивления при длине стороны квадрата равной 0,25 периметра – пряморезонансной, но при угле стороны к вертикали равном 60 градусов, то мы обнаружим, что сопротивление биквадрата, или антенны Харченко, составит не 50 ом, а 100!
Антенна Харченко большого размера.
Таким образом мы получаем антенну круговой диаграммы направленности с минимальными сложностями в изготовении и настройке. Если одну антенну повернуть на 90 градусов не только в горизонтальной, но и в вертикальной плоскости, то получаем антенну круговой поляризации и круговой диаграммы направленности. Простейший расчёт покажет вам, что для образования угла в 60 градусов между вертикалью и полотнами сторон ромба (при периметре равном длине волны, в нашем случае 2000 мм) высота биквадрата должна быть 1000 мм, а расстояние между крайними точками 866 мм.
Сопротивление одной такой “биквадратины” составит 100 ом. Для получения круговой диаграммы направленности два биквадрата размещаются под углом 90 градусов между собой и соединяются между собой с помощью четвертьволнового трансфоматора-фазовращателя из кабеля сопротивлением 50 Ом. С учётом коэффициента укорочения (для RG-58) это отрезок 34,2 см. Вы, наверное, уже успели заметить мою любовь к медному проводу и канализационным трубам? Так вот и правда, я не знаю материала лучше для моделирования и практического изготовления антенн УКВ диапазона.
Хотя конечно всё описанное ниже можно заменить на вашу собственную конструкцию из дерева, например или другого имеющегося в наличии изоляционного материала, а провода на трубы или полоски жести или оцинковки. не забудьте, что есть простой способ оценить качество материала для диэлектрика антенны .
Если бы я не был в юности радиотехником, я бы просто повторил почти повсеместно повторяемую фразу, что усиление антенны Харченко составляет 6-8 дБ.
Но посколько я в вопросе разбирался, то могу заявить, что усиление одной антенны Харченко (когда она 50-ти омная) не будет более 4 дБ. В нашем случае, когда сопротивление одной антенны выше и КНД лучше, может чуточку больше. Выигрыша в усилении от двух антенн формирующих круговую диаграмму направленности не будет, но можно смело заявить что в этой антенне, назовём её условно “два бриллианта” (по внешнему виду) усиление будет не менее 4 дБ во всех направлениях.
Итак, переходим к конструкции. В связи с тем, что пластиковые трубки-палочки от воздушных шариков из “Макдоналдс”а уже не годятся, в голову пришла мысль использовать пластиковые палки от детских лыж из которых старший внук уже вырос, а младшая уже не захочет красного цвета. Длина и диаметр подходят, только цвет подкачал…
