Антенны для сотовой связи. Лучшие антенны для усиления сигнала сотовой связи: как выбрать и установить

Как выбрать антенну для усиления сигнала сотовой связи и интернета. Какие параметры антенны самые важные. Как правильно установить антенну для максимального эффекта. Рейтинг топ антенн для усиления сигнала 3G и 4G.

Виды антенн для усиления сигнала сотовой связи

Существует два основных вида антенн для усиления сигнала сотовой связи:

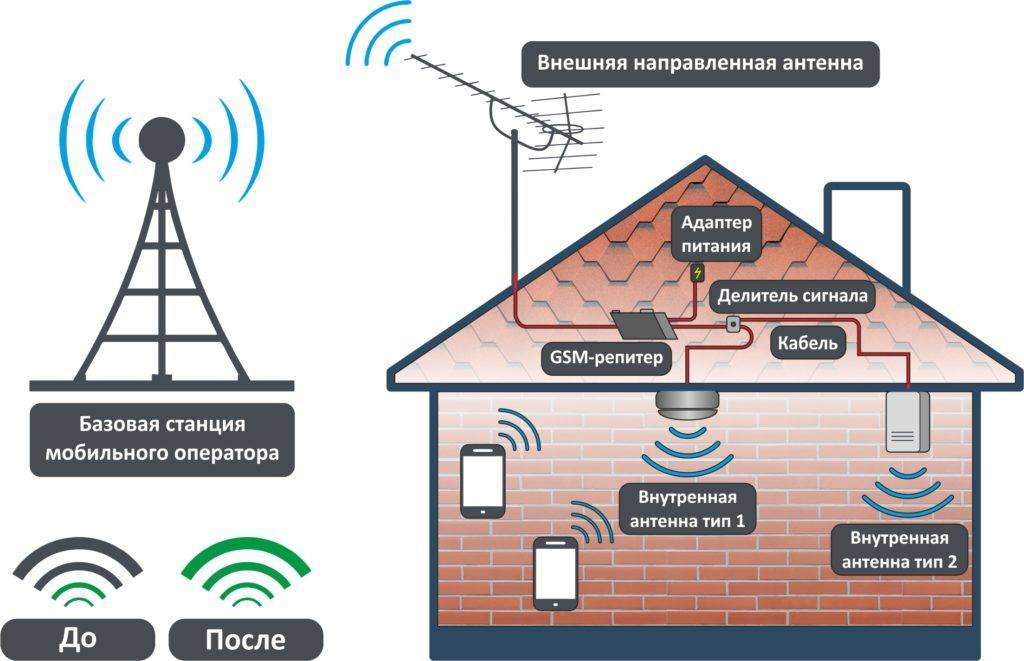

• Антенны для репитеров (усилителей) — устанавливаются на улице и передают усиленный сигнал на внутреннюю антенну репитера
• Антенны для модемов и роутеров — подключаются напрямую к модему или роутеру для усиления интернет-сигнала

Антенны для репитеров позволяют усилить как голосовую связь, так и мобильный интернет. Антенны для модемов усиливают только интернет-сигнал.

Ключевые параметры при выборе антенны

При выборе антенны для усиления сигнала сотовой связи необходимо обратить внимание на следующие важные характеристики:

• Поддерживаемые частотные диапазоны
• Коэффициент усиления (в дБи)
• Диаграмма направленности
• Тип разъема
• Защита от внешних воздействий

Рассмотрим подробнее каждый из этих параметров.

Частотные диапазоны

Антенна должна поддерживать те же частотные диапазоны, что и используемый репитер или модем. Основные диапазоны для России:

• GSM 900 МГц
• GSM 1800 МГц
• 3G UMTS 2100 МГц
• 4G LTE 800 МГц
• 4G LTE 1800 МГц
• 4G LTE 2600 МГц

Оптимальный вариант — широкополосная антенна с поддержкой всех основных диапазонов 695-960 МГц и 1710-2700 МГц.

Коэффициент усиления

Коэффициент усиления измеряется в дБи и показывает, насколько антенна может усилить принимаемый сигнал. Чем выше значение, тем лучше. Для уверенного приема рекомендуется выбирать антенны с усилением:

• Не менее 8-10 дБи для города
• От 14-15 дБи для пригорода
• От 18-20 дБи для сельской местности

Диаграмма направленности

Диаграмма направленности показывает, в каком направлении антенна лучше всего принимает сигнал. Бывают:

• Направленные антенны — узконаправленные, требуют точной настройки на базовую станцию
• Всенаправленные антенны — принимают сигнал со всех сторон, проще в установке

Направленные антенны обеспечивают более высокое усиление, но требуют тщательной настройки. Всенаправленные проще установить, но имеют меньший коэффициент усиления.

Рейтинг лучших антенн для усиления сигнала сотовой связи

Рассмотрим топ-11 лучших антенн для усиления сигнала мобильной связи и интернета:

Лучшие антенны для репитеров

1. «ДалСВЯЗЬ» DL-700/2700-11 — универсальная направленная антенна с КУ 11 дБи
2. KROKS KY16-900 — мощная антенна для диапазона 900 МГц с КУ 16 дБи
3. Антей 2600 — всенаправленная штыревая антенна для всех диапазонов
4. VEGATEL ANT-1800/3G-14Y — направленная антенна для 1800 и 2100 МГц
5. 4ginet 3G 4G 8dBi SMA-male — комнатная антенна с магнитным креплением

Лучшие антенны для модемов и роутеров

1. РЭМО BAS-2343 Flat XM MiMo — панельная антенна с защитой IP65
2. KROKS KNA-24 MiMO 2x24dBi — мощная параболическая антенна с КУ 24 дБи
3. AGATA MIMO 2×2 BOX — панельная антенна с герметичным боксом для модема
4. Antex ZETA 1820F MiMO — недорогая панельная антенна с КУ 20 дБи
5. Keenetic MiMo 3G 4G 2x13dBi TS9 — компактная настольная антенна

Как правильно установить антенну для усиления сигнала

Правильная установка антенны критически важна для получения максимального эффекта усиления сигнала. Основные рекомендации:

• Разместите антенну как можно выше — на крыше или верхней части стены здания
• Направьте антенну строго в сторону ближайшей базовой станции оператора
• Избегайте препятствий между антенной и базовой станцией (деревья, здания)
• Используйте качественный малопотерьный кабель минимальной длины
• Герметизируйте все внешние соединения от попадания влаги
• Заземлите антенну для защиты от статического электричества

Для точной настройки направления антенны используйте специальные приложения для измерения уровня сигнала на смартфоне.

Технология MIMO в антеннах для усиления сигнала

MIMO (Multiple Input Multiple Output) — технология, позволяющая увеличить пропускную способность канала связи. Как это работает в антеннах для усиления сигнала?

• Антенна имеет несколько независимых излучателей (2×2, 4×4 и т.д.)
• Каждый излучатель принимает сигнал отдельно
• Сигналы объединяются, что дает прирост скорости и стабильности соединения

Для работы MIMO требуется поддержка как со стороны базовой станции, так и со стороны абонентского устройства. Технология особенно эффективна для увеличения скорости мобильного интернета 4G/LTE.

Распространенные ошибки при выборе антенны

При выборе антенны для усиления сигнала сотовой связи постарайтесь избежать следующих типичных ошибок:

• Выбор антенны с неподходящим частотным диапазоном
• Использование всенаправленной антенны там, где нужна направленная
• Выбор антенны с недостаточным коэффициентом усиления
• Несовместимость разъемов антенны и усилителя/модема
• Покупка антенны без защиты от внешних воздействий для уличной установки

Внимательно изучите характеристики антенны и сравните их с параметрами вашего оборудования и условиями эксплуатации перед покупкой.

Когда может не помочь даже хорошая антенна

В некоторых случаях даже качественная антенна может не дать желаемого результата по усилению сигнала. Основные причины:

• Базовая станция оператора находится слишком далеко
• Сильные помехи от других источников радиосигнала
• Плотная городская застройка, создающая множество препятствий
• Перегруженность сети оператора в данном районе
• Проблемы на стороне оператора связи

В таких ситуациях может потребоваться установка более мощного комплекта усиления или обращение к альтернативным способам обеспечения связи.

рейтинг топ-11 по версии КП

Для обывателя сфера усиления сигнала сотовой связи выглядит путанно. Откроешь каталог и за голову хватаешься: «Где же мой учебник по радиосвязи?» А хочется быстро решить проблему — плохо ловит связь, 3G и 4G. Есть два варианта антенн на выбор, но ни одна из них сама по себе не решит задачу плохого сигнала.

Антенна под модем и Wi-Fi-роутер. Вы покупаете антенну, через специальный кабель (он может быть в комплекте или продаваться отдельно), подключаете USB-модем, в сам девайс ставится SIM-карта. Антенна усиливает сигнал, который идет с вышки оператора и передает его на модем. Через USB можно подключить такую антенну к ноутбуку, обычному Wi-Fi-роутеру и раздавать интернет. Это решение не усиливает сотовую связь, только интернет 3G и 4G.

Внешняя антенна под репитер. Бывает направленной, штыревой, панельной, параболической — это разные форм-факторы. Прибор сам по себе ничего не усиливает. Он ловит сигнал сотовой связи и интернета (лучше, чем обычный смартфон), передает его на устройство под названием репитер (он же усилитель или повторитель). К репитеру подключается еще одна антенна — внутренняя. Она уже «раздает» связь и интернет внутри помещения.

Вы можете купить каждое из устройств по отдельности (чтобы, например, собрать мощный комплект под свои задачи) или же готовую сборку и не утруждать себя выбором. Обращаем внимание, что комплекты усилителей подбираются под конкретных операторов сотовой связи в вашем регионе, хотя есть и универсальные мультидиапазонные решения.

В нашем рейтинге мы поговорим про каждый из описанных видов антенн. Надеемся, это поможет сделать выбор, и на экране мобильника у вас всегда будут гореть четкие четыре-пять палочек связи.

Выбор редакции

«ДалСВЯЗЬ» DL-700/2700-11

«ДалСВЯЗЬ» DL-700/2700-11. Фото: dalsvyaz.ru

Компактная, но мощная для своих размеров антенна. Принимает все частоты, на которых работают российские операторы (695-2700 МГц): как на передачу интернет-сигнала, так и голосовой связи. Коэффициент усиления (КУ) 11 дБ. Этот параметр показывает, как сильно можно усилить сигнал, поступающий с базовой станции оператора. Чем больше КУ антенны, тем более слабый сигнал может быть усилен. Это особенно важно для удаленных поселков.

Выбор редакции

«ДалСВЯЗЬ» DL-700/2700-11

Внешняя направленная антенна

Антенна для помещения и улицы совместима с усилителями сигнала сотовой связи, работающими в диапазоне частот 695-2700 МГц

Узнать стоимостьПосмотреть характеристики

Не всегда производители подобного оборудования утруждают себя созданием аккуратного корпуса и уделяют так много внимания качеству сборки. Используется ABS-пластик: прочный, неприхотливый материал, который не боится палящего солнца и дождей. Комплектный алюминиевый крепеж позволяет прочно зафиксировать антенну на кронштейне или мачте.

Устройство рассчитано на эксплуатацию при порывах ветра до 35 м/с. Напомним, что порывы выше 20 м/с уже считаются редкими и аномальными. Поэтому запас прочности у лучшей антенны изрядный. Производитель также дает два года гарантии, что редкость для рынка этих устройств.

Характеристики

Тип антенны	направленная всепогодная
Рабочий диапазон	695 — 960 и 1710 — 2700 МГц
Коэффициент усиления	11 дБи

Плюсы и минусы

Принимает все актуальные в России сотовые диапазоны, качественная сборка

Короткий комплектный кабель — всего 30 см, требуется ВЧ кабельная сборка для соединения с репитером

Топ-10  лучших антенн для усиления сигнала сотовой связи 3G и 4G по мнению КП в 2022 году

Лучшие антенны для репитеров (усилителей)

1. KROKS KY16-900

KROKS KY16-900. Фото: market.yandex.ru

Довольно мощная антенна, которая усиливает и интернет, и сигнал сотовой связи. Но обратите внимание, что заточена она под прием стандарта 900 МГц. Это самый массовый и универсальный стандарт связи в России, а заодно и самый «дальнобойный». В нем работает голосовая связь, интернет LTE (4G) и 3G, но не во всех регионах и не у всех операторов, поэтому покупкой проконсультируйтесь у вашего сотового оператора, какая именно базовая станция на какой частоте покрывает ваш дом/офис.

Само устройство предназначено для крепления к специальной мачте. Кабеля в комплекте нет — небольшой хвост (10 см), который через разъем «мама» подключается уже к вашей кабельной сборке и уходит на репитер.

Характеристики

Тип антенны	всепогодная направленная
Рабочий диапазон	824 — 960 МГц
Коэффициент усиления	16 дБи

Плюсы и минусы

Мощно ловит сигнал сотовой связи и интернета

Крепится только на мачту

2. Антей 2600

Антей 2600. Фото: market.yandex.ru

Антенна работает в широком диапазоне частот и улавливает сигналы со всех базовых станций российских операторов. Устройство штыревое, не гнется и не вращается. Сразу же из коробки прикреплена к кронштейну, который фиксируется на стене или мачте двумя саморезами, винтами или проволокой — тут уже чем сможете. Работает в диапазонах GSM 900/1800, а также 1700 — 2700 Мгц. Однако для каждого диапазона свой коэффициент усиления. Если для GSM 900/1800 (это голосовая связь большинства операторов), он равен 10 дБ, то для интернета 3G и LTE — скромные 5,5 дБ. Учитывайте, это при покупке, если покупаете антенну в первую очередь для интернета.

Производитель заявляет высокую устойчивость от порывов ветра до 170 км/час. То есть по характеристикам любую бурю она сдюжит. В комплекте с ней идет кабель длиной 3 метра.

Характеристики

Тип антенны	штыревая
Рабочий диапазон	800 — 960 и 1700 — 2700 Мгц
Коэффициент усиления	10 дБи

Плюсы и минусы

Может усиливать сигнал Wi-Fi с коэффициентов до 30 Дб (связь GSM до 10 Дб)

Хрупкое крепление в месте соединения пластмассы и металла — монтируйте аккуратнее

3. VEGATEL ANT-1800/3G-14Y

VEGATEL ANT-1800/3G-14Y. Фото: market.yandex.ru

Антенна сделана из алюминия, контакты хорошо загерметизированы, а комплектный кабель обладает повышенной морозостойкостью. Что может быть особенно важно для жителей поселков и частного сектора вдали от городов, где зимы холоднее, а сигнал операторов не такой устойчивый.

Обратите внимание, что антенна ловит не все сигналы российский операторов, а только  GSM-1800 (2G), LTE 1800 (4G) и UMTS 2100 (3G). Так что если ваш сотовый оператор и его вышки рядом с местом установки заточены на 900 МГц, эта антенна для вас будет бесполезна.

Характеристики

Тип антенны	всепогодная направленная
Рабочий диапазон	1710 — 2170 МГц
Коэффициент усиления	14 дБи

Плюсы и минусы

Высокая ветровая нагрузка (о 210 м/с) и возможность использовать в любых погодных условиях на территории России

Не поддерживает стандарт связи GSM-900

4. 4ginet 3G 4G 8dBi SMA-male

4ginet 3G 4G 8dBi SMA-male. Фото: market.yandex.ru

Комплект из антенны и магнитной подставки. Также не имеет влагозащиты и рекомендуется к эксплуатации исключительно в комнатных условиях. Дополнительно ее можно использовать, чтобы усилить сигнал Wi-Fi роутеров на частоте 2,4 Гц — это стандарт большинства моделей. Комплектный кабель три метра, он встроенный в подставку, поэтому рассчитывайте заранее, хватит ли вам его длины.

Характеристики

Тип антенны	всепогодная направленная
Рабочий диапазон	800 — 960 и 1700 — 2700 МГц
Коэффициент усиления	8 дБи

Плюсы и минусы

Удобная установка за счет подставки и возможность сгибать антенну в нужном направлении

Встроенный кабель, который невозможно заменить

5. HUAWEI MiMo 3G 4G 7dBi SMA

HUAWEI MiMo 3G 4G 7dBi SMA. Фото: market.yandex.ru

Решение от китайского телеком-гиганта. Простое устройство с двумя кабелями с разъемами SMA-male («папа»), которыми можно подключаться к репитерам. Никаких кронштейнов к антенне не прилагается, да и не за что их цеплять. Если вы только сами не изобретете какую-то самодельную систему зажимов. По задумке производителя, антенну нужно высунуть за окно (тут разве что на двусторонний скотч цеплять, он есть в комплекте) или оставлять на подоконнике. Никакой влагозащиты и пылещиты у прибора нет, производитель даже называет ее «комнатной», как бы намекая, что устройство не то что под экстремальную погоду, вообще лучше на улицу лишний раз не выносить. Это, скорее, портативный вариант для города, нежели стационарный для дальних поселений. Покупатели так его и описывают и продуктом в целом довольны.

Характеристики

Тип антенны	оконная
Рабочий диапазон	800-2700 МГц
Коэффициент усиления	7 дБи

Плюсы и минусы

В комплекте с антенной два длинных кабеля

Невысокий коэффициент усиления, который подойдет для работы в городских условиях, но не даст серьезного прироста качества в удаленных поселках

Лучшие антенны для усиления сигнала интернета под модем

Напомним, что устройства в этой подборке не усиливают сотовую связь (голосовую), а только интернет. К ним через кабель можно подключить портативный модем-флешку, в котором стоит сим-карта. В некоторых антеннах есть отсек, в который можно установить модем, чтобы защитить его от дождя и уличной пыли.

1. РЭМО BAS-2343 Flat XM MiMo

РЭМО BAS-2343 Flat XM MiMo. Фото: market.yandex.ru

Антенна монтируется на наружную стену здания или на крышу. Снабжена гермобоксом, который защищен от пыли и воды, стандарт IP65. Это значит, что песчинки любой фракции ей вообще не страшны, да и ливень она выдержит. В комплекте два встроенных адаптера (их еще называют пигтейл) под разъем CRC9 и проводной кабель FTP Cat 5E — десятиметровый под USB-A.

Первые подходят под современные модемы, а по второму можно подключить антенну к роутеру Wi-Fi или непосредственно в компьютер, ноутбук. Поддерживает технологию MIMO — она повышает устойчивость интернет-соединения и скорость интернета.

Характеристики

Тип антенны	панельная
Рабочий диапазон	1700 — 2700 МГц
Коэффициент усиления	15 дБи

Плюсы и минусы

Герметичный корпус защищает модем

Тяжелая (800 г) и габаритная — требует тщательного продумывания места установки

2.

  KROKS KNA-24 MiMO 2x24dBiKROKS KNA-24 MiMO 2x24dBi. Фото: market.yandex.ru

Эта антенна относится к классу параболических — внешне напоминает знакомую многим спутниковую ТВ-тарелку или профессиональное оборудование. Такой форм-фактор не ради красоты или моды — это очень мощный инструмент усиления сигнала. В 2022 году тягаться по мощности с ним могут немногие антенны. Принимает сигнал с дальностью до 30 км.

Так что для удаленных от вышек связи населенных пунктов — лучшее решение. Интернет 3G и LTE усиливает от всех операторов в России. В комплект кладут два десятиметровых кабеля для подключения к роутеру и переходник на модем под разъем типа CRC9\TS9\SMA — комплектации могут отличаться у разных продавцов, но если что, в магазинах найти нужный переходник несложно.

Характеристики

Тип антенны	направленная параболическая
Рабочий диапазон	1700 — 2700 МГц
Коэффициент усиления	24 дБи

Плюсы и минусы

За счет мощности минимальные потери скорости интернета при условии, что вышка связи расположена в зоне приема антенны

Объемная конструкция 680 на 780 мм (В * Ш) весом около 3 кг требует установки на качественную мачту

3.

AGATA MIMO 2×2 BOXAGATA MIMO 2×2 BOX. Фото: market.yandex.ru

Еще одна антенна для усиления 3G и 4G с защитой от пыли и непогоды. Крепится на фасад здания, в комплекте есть кронштейн для мачты. Крепеж устройства регулируется, так что угол можно варьировать. Это важно, чтобы направить антенну точно на базовую станцию оператора, а значит получать четкий сигнал. В комплекте вы получите также USB-удлинитель из кабеля типа FTP CAT5 длиной 10 метров — он под роутеры и ПК. Обратите внимание, что пигтейлы для модемов в комплекте с этой версией не идут — их надо докупать отдельно.

Характеристики

Тип антенны	панельная
Рабочий диапазон	1700 — 2700 МГц
Коэффициент усиления	17 дБи

Плюсы и минусы

В отзывах отмечают очень качественную сборку: ничего не люфтит, нет зазоров

Узкий отсек под модем — вставить его один раз можно, но вытаскивать довольно сложно

4.

Antex ZETA 1820F MiMOAntex ZETA 1820F MiMO. Фото: market.yandex.ru

Недорогое решение для усиления интернета. Ловит сигнал на расстоянии до 20 км от базовой станции. В комплекте нет стенового кронштейна. Но есть паз, в котором можно зафиксировать кронштейн или мачту. Подходит для всех российских операторов. Использует разъемы F-female («мама») для кабелей сопротивлением 75 Ом. Отметим, что современный стандарт это SMA и 50 Ом, так как с ним меньше потери скорости интернета по кабелю. Адаптеры под модемы и провода для связки с роутером надо докупать отдельно, в комплекте их нет.

Характеристики

Тип антенны	панельная
Рабочий диапазон	1700 — 2700 МГц
Коэффициент усиления	20 дБи

Плюсы и минусы

Подходит также под сотовую связь стандарта GSM-1800

Устаревший разъем под кабель — в продаже такие найдете, но в качестве передачи данных потеряете

5. Keenetic MiMo 3G 4G 2x13dBi TS9

Keenetic MiMo 3G 4G 2x13dBi TS9. Фото: market.yandex.ru

Компактное устройство для усиления сигнала. Размещается на горизонтальной поверхности — лучше всего поставить на подоконнике. Никакой защиты от воды нет, поэтому за окном оставлять такую антенну нельзя. В коробке есть небольшой крепеж с отверстиями под винты. От антенны тянутся два кабеля по два метра, разъем TS9 — под мобильные модемы и роутеры, но не под все модели. Поэтому перед покупкой проверяйте совместимость со своим девайсом.

Характеристики

Тип антенны	настольная
Рабочий диапазон	790 — 2700 МГц
Коэффициент усиления	13 дБи

Плюсы и минусы

Не требует установки — подключил к модему и готово

Заявленный коэффициент усиления в 13 Дб применим в идеальных условиях, в реальности из-за стен, окон и расположения внутри квартиры явно будет в 1,5 раза меньше

Как выбрать антенну для усиления сигнала сотовой связи

О том, какие бывают виды антенн для усиления сигнала с точки зрения сценариев использования, мы рассказывали в начале материала. Более предметно поговорим о характеристиках.

Стандарты связи

Не все антенны ловят весь диапазон с базовых станций российских операторов. Частоту, которую принимает устройство, указывают в спецификации. Это важный параметр, так как он может не совпасть с частотой вашего оператора. Запросите у него информацию о вышке сотовой связи в конкретном районе. Если он не предоставляет данные (отказы, к сожалению, бывают — тут все зависит от компетентности и доброжелательности службы поддержки), то качайте приложение для «Андроидов» «Сотовые Вышки, Локатор» (для iOS этой программы или ее аналогов не существует) и находите свою базовую станцию на виртуальной карте.

Коэффициент усиления

Измеряется в изотропных децибелах (дБи) — отношение мощности на входе эталонной ненаправленной антенны к мощности, подводимой ко входу рассматриваемой антенны. Чем цифра выше — тем лучше. Антенна будет уверенно принимать сигнал от вышки оператора, а значит будет выше скорость интернета, лучше связь и на более далеком расстоянии может располагаться абонента от базовой станции. К сожалению, для разных стандартов связи — GSM, 3G, 4G — показатель неодинаков, а производители указывают максимально возможный. Плюс это показатель в идеальных условиях — когда антенна прямо смотрит на станцию и ни рельеф, ни здания, ни леса не мешают сигналу.

Интерфейсы антенн

Большинство оборудования на нашем рынке стандартное: применяются SMA-male («папа») разъемы или F-female («мама») — вторые хуже передают сигнал. Антенны также используют интегрированный коннектор N-female («мама») с небольшим отрезком ВЧ-провода (высокочастотного провода) для подключения к кабелю необходимой вам длины.

Правильное расположение антенны

Можно купить лучшую антенну в мире и установить ее неправильно, тогда никакие топовые характеристики не помогают. В идеале антенну следует размещать на крыше дома или за окном квартиры. Направлять ее четко в сторону вышки сотового оператора. Если у вас нет профессионального оборудования монтажников — анализатора спектра, то качайте на телефон программы «Сотовые вышки. Локатор» или «ДалСВЯЗЬ — замер сигнала» или Netmonitor (только для устройств на Android).

Виды конструкции антенн

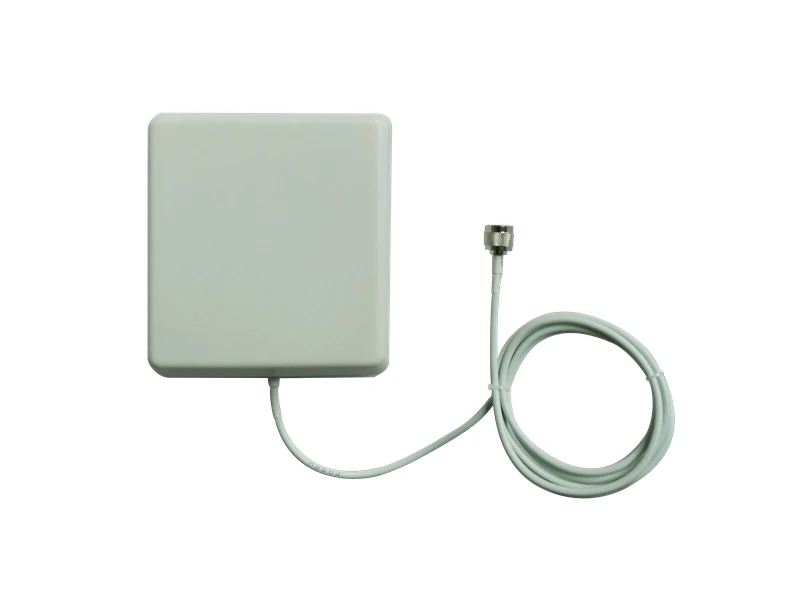

Самыми распространенными и простыми в установке являются панельные, они выглядят как коробочка.

Также популярны направленные антенны — они похожи на антенну в классическом понимании, хорошо работают, но их минус — требуют тонкой настройки направления в сторону базовой станции.

Всенаправленные круговые антенны не столь прихотливы к направлению установки (на то они и всенаправленные!), но коэффициент усиления значительно ниже, чем у других.

Штыревые повторяют за круговыми свойства, но работают чуть лучше — внешне как  антенны роутера Wi-Fi. Параболические самые дорогие и мощные устройства.

Популярные вопросы и ответы

На вопросы читателей КП отвечает Александр Лукьянов, продакт-менеджер компании «ДалСВЯЗЬ».

Какие параметры антенны для усиления сигнала сотовой связи самые важные?

Приоритетными параметрами антенны являются поддерживаемые частотные диапазоны, коэффициент усиления, диаграмма направленности и тип высокочастотного (ВЧ) разъема.

1) Приемная антенна подбирается под используемый репитер сотовой связи. То есть, поддерживаемый частотный диапазон антенны должен соответствовать частотному диапазону, на котором работает усилитель. Например, двухдиапазонному репитеру с частотными диапазонами 1800/2100 понадобится приемная антенна с поддержкой частот 1710 — 2170 МГц. Либо можно рассмотреть широкополосную антенну с поддержкой всех наиболее популярных частотных диапазонов: 695 — 960 и 1710 — 2700 МГц. Подобная антенна подойдет к любому репитеру.

2) Коэффициент усиления показывает, на сколько децибел (дБ) может быть усилен сигнал, поступающий с базовой станции. Чем больше коэффициент  усиления антенны, тем более слабый сигнал может быть усилен. Коэффициенты усиления антенн и репитера складываются друг с другом для вычисления суммарного усиления системы.

3) Диаграмма направленности антенны (прилагается в комплекте с устройством) позволяет графически оценить значение коэффициента усиления относительно направления антенны в заданной плоскости. Узконаправленная антенна излучает и принимает сигнал в узком луче, что требует тонкой настройки по направлению к базовой станции сотового оператора.

Антенна с широкой диаграммой направленности обычно имеет более низкий коэффициент усиления, чем антенна с узкой диаграммой, зато ее установка не требует столь тщательной настройки.

4) Высокочастотный разъем N/SMA-типа является оптимальным вариантом для построения надежной системы усиления.

Сколько частотных диапазонов должно быть у антенны для усиления сотовой связи?

Количество частотных диапазонов антенны определяется из подобранного репитера. Для однодиапазонного репитера достаточно будет антенны, поддерживаемой всего один диапазон. Соответственно, если вам нужна связь в нескольких диапазонах, например, от разных операторов, то и репитер, и антенна должны их принимать.

Что такое технология MIMO?

MIMO расшифровывается как Multiple Input Multiple Output – «Множественный вход, множественный выход». Технология позволяет принимать и излучать полезный сигнал в нескольких каналах передачи одновременно. Это существенно увеличивает скорость мобильного интернета. Различают MIMO 2×2, 4×4, 8×8 и т.д. — значение указывают в спецификации техники. Количество каналов зависит от количества излучателей с разной поляризацией. Для корректной работы технологии количество излучателей на передающей и принимающей стороне (антенна базовой станции и приемная антенна под модем) должно соответствовать друг другу.

Имеет ли смысл усиливать сигнал 3G?

Да.  Весомый процент голосовых вызовов совершается в стандартах связи 3G. Усиление частотных диапазонов 3G является распространенной задачей радиоинженеров. Бывает, когда базовая станция на частотах 4G оказывается перегруженной из-за высокой плотности абонентов. Емкость сети не безгранична. В таких случаях скорость интернета на свободных каналах 3G будет выше, чем в 4G.

Каковы основные ошибки при выборе антенны для усиления сотовой связи?

1)  Основной ошибкой является покупка антенны с неверно выбранным частотным диапазоном.

2) Ошибочно выбранный тип антенны может привести к неоправданным ожиданиям. Если требуется усиление нескольких операторов сотовой связи, базовые станции которых расположены в противоположных сторонах от объекта, используйте штыревую всенаправленную антенну, а не узконаправленную антенны типа волновой канал.

3) Антенны с низким коэффициентом усиления в сумме с мощностью входного сигнала от базовой станции и коэффициентом усиления репитера может быть недостаточно, чтобы вывести репитер на максимальную мощность.

4) Использование разъема F-типа сопротивления 75 Ом с разъемом репитера N-типа 50 Ом приведет к рассогласованию системы и возникновению потерь на пути распространения сигнала.

Как выбрать усилитель сигнала сотовой связи и 3G интернета для дачи

Качественная сотовая связь и интернет должны быть нормой жизни. На практике нас периодически сопровождают помехи сигнала, медленная загрузка страниц, сбой передачи данных. Такая ситуация не редкость за городом: дачники сейчас вспомнили, как тяжко полминуты ждать загрузку Гугла. В условиях мегаполиса плохая связь бывает на подземных парковках и в подвалах. Закономерно возникает вопрос: как добиться сильного и стабильного соединения? В этой статье мы рассказали, как выбрать усилитель сигнала сотовой связи и 3G интернета для дачи.

Радиус покрытия стандартной базовой станции — до 100 км в зависимости от мощности оборудования. Насколько эффективно будет передаваться сигнал для абонентов, находящихся в зоне ее действия, зависит от следующего:

• Высота подвеса антенного модуля;
• Рельеф местности;
• Наличие препятствий на пути сигнала (здания, деревья, столбы).

Есть еще важный фактор — количество абонентов на данной территории. С их ростом снижается пропускная способность базовой станции, и на экран мобильного устройства начинает периодически выводиться сообщение о занятости сети.

Решить проблему и добиться стабильной связи можно двумя способами:

• Уменьшение радиуса действия базовой станции и установка дополнительного оборудования на территориях с наибольшей нагрузкой;
• Приобретение и монтаж усилителя сигнала мобильного оператора.

Если первый вариант — исключительно прерогатива оператора сотовой связи, то вторым способом активно пользуются владельцы загородной недвижимости, желающие без помех пользоваться телефоном и интернетом.

Содержание:

1. Как работает усилитель
2. Когда усилитель не работает
3. Как правильно установить усилитель связи
4. Частотные диапазоны усилителей
5. Виды усилителей связи
6. Типы антенн
7. Как выбрать усилитель связи в зависимости от условий местности
8. Заключение

Как работает усилитель

Усилитель сотовой связи — это комплект оборудования, состоящий из 3 элементов:

• Внешняя антенна, крепящаяся с наружной стороны здания;
• Внутренняя антенна;
• Усилитель (репитер).

Если дом огромный, одной внутренней антенны не хватит. Для достижения стабильной связи в помещениях используют несколько штук. Поэтому понадобится сплиттер (делитель).

К репитеру подсоединяют антенны. Внешнюю антенну закрепляют на наружной стене либо на крыше дома таким образом, чтобы она была направлена в сторону вышки оператора. Вешняя антенна принимает сигнал от вышки и передает его репитеру. Репитер усиливает сигнал и передает его на антенну, находящуюся внутри здания: теперь связь доступна в любом уголке дома. На неискушенный взгляд, все достаточно и просто. Чтобы усилитель работал, учитывают 2 характеристики:

• Частотный диапазон;
• Мощность репитера.

Частотные диапазоны репитера и антенн должны соответствовать диапазону оператора. Обычно усилитель сотовой связи покупают сразу комплектом, поэтому они будут работать вместе. Диапазон оператора определяют портативным измерителем сотовых систем. Аппарат вам не понадобится: позвоните в техподдержку оператора, это проще. Чтобы был интернет, выбирают усилитель интернет сигнала. Отличие только в том, что работает в другом диапазоне.

Чтобы были оба — телефон и интернет — выбирают универсальные мультидиапазонные усилители. Они дороже.

Мощность репитера выбирают в зависимости от дома. Больше площадь — выше мощность. Подробно, как выбрать усилитель сотовой связи, разобрали ниже.

Когда усилитель не работает

Бывает, что оборудование подобрано грамотно, установлено по инструкции, но сигнал слабый или отсутствует. Этому есть несколько причин:

• Оператор перенес или снес вышку;
• Увеличилась нагрузка на базовую станцию;
• Внешняя и внутренняя антенна «видят» друг друга: между ними нет преграды в виде перегородки или стены;
• Усилитель повредился.

В зависимости от ситуации выбирается способ решения проблемы. Первый вариант — переместить, перенаправить внешнюю антенну или заменить ее. Второй способ заключается в замене усилителя на более мощный. Допускается установка нового, работающего на другой частоте. Определить причину и ликвидировать неполадки сможет специалист или сам домовладелец: не сложнее телевизионной антенны.

Как правильно установить усилитель связи

Работу начинаем с установки внешней антенны. Внимательно подходим к выбору места ее монтажа. Это может быть крыша здания или наружная стена дома. Устанавливаем антенну со стороны расположения вышки сотовой связи. Проверяем сигнал на телефоне: индикатор в идеале показывает не менее 3–4 делений. Внешнюю антенну закрепляем вертикально, подключаем к репитеру.

Далее приступаем к монтажу внутренней антенны. Располагаем ее вертикально на расстоянии пяти метров от внешнего принимающего устройства. От антенны до земли должно быть не менее 2 метров.

Репитер подключаем к блоку питания. Если блок питания встроенный — этот шаг пропускаем и сразу подключаем систему к сети электроснабжения. После этого загорится световой индикатор: собрали правильно.

Чему еще стоит уделить внимание:

• Целостность прикрепленного к наружной антенне кабеля. Он размещается ровно, не создает помехи для приема и передачи сигнала;
• Уменьшите длину наружного кабеля до оптимальной: он должен быть чуть в натяг, не свисать;
• Закрепите кабель петлей, тогда вода не стечет по нему в усилитель;
• Рядом с наружной антенной не должны быть высоковольтные провода и трансформаторы.

Теперь протестируем сигнал: количество делений на индикаторе должно быть максимальным в зоне покрытия репитера. Обнаружили нестабильную связь? Попробуйте установить внешнюю антенну в другом месте.

Частотные диапазоны усилителей

Сначала узнаем, в каких диапазонах работают усилители и какие диапазоны используют операторы. Так мы поймем, какой усилитель связи купить. Информация актуальна на момент публикации статьи, поэтому уточняйте у своего оператора.

• GSM900 и GSM1800 — сотовая связь. 1800 мГц использует Ростелеком, 900 – остальные операторы, исключая Теле2.
• UMTS2100 и UMTS900 — 3G интернет и сотовая связь. 2100 используют все операторы. UMTS900 такой же диапазон, что и GSM900, его частично применяют Мегафон и МТС. Теле2 использует 3G для сотовой связи.
• LTE2600, LTE1800 и LTE800 — 4G интернет и сотовая связь. Их используют все операторы в разных регионах.

Чтобы выбрать подходящий усилитель сотовой связи, изучим виды репитеров и типы антенн.

Виды усилителей связи

Репитеры бывают:

• Однодиапазонные — поддерживают только 1 частотный диапазон;
• Мультидиапазонные — до 3 диапазонов.

Однодиапазонные репитеры усиливают сотовую связь или интернет, но не одновременно. В этом правиле есть исключение: некоторые операторы используют диапазон 900 мГц для сотовой связи и 3G интернета. Цена не зависит от диапазона работы, если это не 4G, который выходит заметно дороже.

Мультидиапазонные усилители совместимы сразу с несколькими стандартами связи. Они дороже, зато универсальные. Именно их приобретают для коммерческого использования: торговые центры, кафе и рестораны.

GSM900, 3G UMTS900 и UMTS2100	GSM900, 3G UMTS900, 4G LTE1800	GSM900, 3G UMTS900 и UMTS2100, 4G LTE1800
ДалCвязь DS-900/2100-10C3	ДалСвязь DS-900/1800-17 C1	ДалCвязь DS-900/1800/2100-23

Мощность влияет на качество сотовой связи. Больше мощность – больше людей пользуются связью одновременно и выше площадь покрытия. Для помещения площадью 50 м² уверенно хватит репитера на 10 мВт. Если дом большой или комнаты не пропускают радиоволны — увеличения мощности недостаточно. Чтобы связь была во всех уголках дома, увеличивают количество антенн. Понадобится делитель мощности (сплиттер), через который соединяют антенны с репитером для их совместной работы.

Обычно репитер имеет 2 тумблера для настройки мощности исходящего и входящего сигнала. Иначе говоря, внутренней и внешней антенны. Выкручиваем исходящий сигнал на максимум, а входящий — настраиваем. Слишком слабый сигнал даст проблемы со связью. Чрезмерно сильный — перегрузит базовую станцию, затем она отключит абонента. Некоторые усилители самостоятельно настраивают оптимальную мощность на базовую станцию.

Бывают репитеры, специализированные на усилении только 3G интернета. Они используются в домах и офисах. Внутренняя антенна такого усилителя как правило совмещена с репитером. Это удобные модели, с которыми без труда разберется любой офисный работник. Встречаются модели, которые раздают интернет: Wi-Fi роутер встроен в совмещенный блок или подключается отдельно. В роутер вставляется USB-модем с SIM-картой оператора. У многих беспроводных 3G модемов есть вход для подключения внешней антенны. К некоторым беспроводным 3G модемам подключают усилитель сотовой связи напрямую. У такого модема должен быть вход для подключения антенны.

Типы антенн

Бывают 3 типа антенн для усилителя связи:

• Направленные;
• Панельные или секторные;
• Кольцевые или собирающие.

У направленных антенн узкий угол поляризации, поэтому они самые дальнобойные. Обычно они однонадиапазонные. Так как угол узкий, антенну нужно точно навести на базовую станцию. Придется приложить усилия, зато связь будет надежная: за городом расстояние до ближайшей вышки может достигать 20 км. Направленные антенны выбирают дачники.

Панельные антенны — универсальные антенны. Часто они работают сразу в нескольких диапазонах: GSM и 3G. Поддерживающие 3 диапазона, включая 4G, выходят дороже. Панельную антенну легко установить и настроить, потому что у неё широкий угол поляризации 45–90°. Если сравнивать с направленной антенной, то дальность работы панельной ниже. Чтобы не было разницы, приобретают антенны увеличенного размера.

Кольцевые антенны принимают сигнал от всех базовых станций вокруг, так как её угол поляризации 360°. Их устанавливают в густонаселённых городах, когда некоторые вышки перегружены и не подключают новых абонентов. Тогда кольцевая антенна ищет ближайшую свободную. Антенне не должны мешать преграды, поэтому её крепят настолько высоко, насколько это возможно.

Как и репитеры, антенны бывают однодиапазонные и мультидиапазонные. Чтобы антенна работала вместе с репитером, выбирайте одинаковые частотные диапазоны.

Как выбрать усилитель связи в зависимости от условий местности

Чтобы не попасть впросак с устройством — и деньги потратить, и результата не получить — необходимо провести несколько несложных измерений:

• Определить частоту, на которой действует оператор связи в вашем населенном пункте.
• Рассчитать, какими должны быть коэффициент усиления, а также выходная мощность оборудования.
• Купить антенны, кабели нужной длины, делители, иные комплектующие согласно плану установки оборудования.

Репитер и антенну выбирают парой. Если пользуетесь сотовой связью и интернетом, смотрите на мультидиапазонный комплект. Иногда оператор дает сотовую связь и интернет в одном диапазоне. Выше мы разбирали частоты GSM900 и UMTS900, тот самый случай: 1 диапазон для GSM и 3G. Поэтому узнавайте информацию у оператора — сможете сэкономить.

Обращаем внимание на площадь здания. Если выбрать стандартную антенну для установки в трехэтажном коттедже, то продуктивной работы ждать не приходится. Сигнал будет пропадать в отдаленных от антенны помещениях. Поэтому чем больше площадь дома, тем мощнее потребуется усилитель. Так, для коттеджа площадью 200 м² рекомендуем репитер на 100 мВт, а для особняка в 800 м² — на 300 мВт. Увеличения мощности недостаточно. Чтобы связь была во всем доме, устанавливают несколько внутренних антенн.

Заключение

Нестабильный сигнал сотовой связи за городом не является поводом отказываться от общения с родными и близкими по мобильному телефону и посредством интернета, от удаленной работы в комфортных домашних условиях. Усилитель решит проблему с передачей данных и позволит наслаждаться благами технического прогресса там, где вам нужно. Дело осталось за малым: выбрать репитер и установить его на вышке, на крыше или на стене дома, дачи, коммерческого объекта.

Рекомендации по установке усилителя сотовой связи



Схема подключения репитера



Репитеры для усиления сотового сигнала EVERSTREAM разработаны для приема существующих сигналов операторов мобильной связи вне помещений и ретрансляции усиленных сигналов в помещения, которые имеют слабый сигнал или в которых сигнал отсутствует.



Для функционирования репитера необходимо разместить наружную сотовую антенну на крыше здания. Антенна, располагаемая снаружи, обладает высоким коэффициентом усиления, направляется на ближайшую вышку сотовой связи и принимает передаваемый ее ретранслятором слабый сотовый сигнал.



Принятый от базовой станции сотовой связи оператора слабый сигнал, наружная антенна передает в здание по кабелю. Кабель соединяет наружную антенну и сотовый репитер мобильной связи, который обеспечивает усиление сигнала до достаточного уровня внутри здания и раздачу его посредством внутренних антенн.







Примечание:

Рекомендуемые антенны для размещения снаружи – это логарифмические и панельные антенны. Рекомендуемые антенны для размещения внутри – это панельные, потолочные и гибкие штыревые антенны. Возможно отдельно потребуется приобрести кронштейн и/или мачту для установки уличной антенны.



Выбор места для установки уличной сотовой антенны



Наружная антенна должна быть всегда установлена вне помещения. Даже если имеется чердак или комната на уровне крыши, внешнюю антенну все равно необходимо установить снаружи для получения максимального результата.



При помощи спектроанализатора и приложения по анализу сетей, необходимо найти место, в котором принимается самый сильный уровень сигнала базовой станции. Между тем местом, где планируется установка внешней антенны и вышкой сотовой связи не должно быть препятствий.



Внешняя сотовая антенна должна быть установлена на расстоянии не менее 10 метров от внутренней антенны. В противном случае два сигнала будут осциллировать и мешать друг другу.



Внимание!

Не рекомендуется устанавливать внешнюю антенну на металлическую поверхность, такую как труба водопровода или вентиляции.

При выборе места установки внешней антенны необходимо избегать ближнего расположения активного электрооборудования и высоковольтных линий электропередач, других активных антенн, включая спутниковые тарелки.



Совет:

Для получения максимального результата необходимо, чтобы между внешней антенной и ближайшей вышкой сотовой связи не было препятствий.

Перед подключением коаксиального кабеля, рекомендуется подключить всю систему незакрепленными кабелями. Это позволит проверить соединения и уровни сигнала, перед тем как проложить постоянный кабель и проводку.



Установка внешней антенны



1) Необходимо найти надежное место, где будет производиться установка внешней антенны. Крепление антенны производится с помощью монтажного крепежа. При установке внешней сотовой антенны рекомендуется выбрать максимально высокое место на кровле здания. Антенна должна быть направлена в сторону ближайшей вышки мобильной связи.



2) При монтаже коаксиального кабеля, его необходимо расположить таким образом, чтобы получилась ниспадающая каплеуловительная петля. Ниспадающая петля предотвратит попадание дождевой воды по кабелю в здание. Ниспадающая петля это провес кабеля, благодаря которому вода капает вниз, а не стекает по кабелю струйкой.



3) Соединение между антенной и кабельным разъемом необходимо загерметизировать при помощи силиконового герметика. Это позволит предотвратить накапливание влаги и её попадания в кабельную линию.





Прокладка кабеля от внешней антенны до репитера



Коаксиальный кабель передает сигнал от внешней антенны на внутренний стационарный блок репитера мобильной связи.



Коаксиальные кабели специально разработаны, чтобы экранировать сигнал внутри кабеля от внешних помех.



Чтобы обеспечить высокий уровень сигнала, необходимо аккуратно проложить кабель, чтобы избежать его повреждения или нарушения целостности. Любые перегибы, петли или резкие повороты могут нарушить целостность кабеля. Слишком сильное натягивание или нанесение ударов по кабелю также может нарушить его целостность. Необходимо убедиться, что внешняя антенна находится как минимум в 10 метрах от внутреннего стационарного блока ретранслятора.



Внимание!

Избегайте сгибания кабеля. Сгибание коаксиального кабеля может привести к его деформации. Это может сразу же вызвать проблемы, если имеется несколько перегибов. В лучшем случае, проблемы могут появится спустя несколько лет. Изгибы могут стать причиной микроскопических трещин в алюминиевой оболочке внешней части кабеля. В холодную или жаркую погоду оболочка кабеля может сжиматься и расширяться. Микроскопические трещины или разрывы, вызванные изгибом, могут позже превратится в серьёзные повреждения кабеля. Никогда не делайте резких изгибов кабеля и избегайте формирования петли или узла.

Не нарушайте целостность оборудования. Не нарушайте целостность антенны, репитера или кабеля. Не перерезайте кабели и не снимайте разъемы. Чтобы перерезать коаксиальный кабель требуются специальные инструменты и обучение. Любое нарушение целостности ретранслятора, антенны или кабеля аннулирует гарантию.



Выбор места установки ретранслятора сотового сигнала и внутренней антенны



При установке сотового репитера необходимо выбрать сухое, прохладное вентилируемое место. Не устанавливайте ретранслятор в помещениях с повышенной влажностью, таких как кухня или ванная. Избегайте таких мест как стенные шкафы. Избегайте попадания прямых солнечных лучей, которые могут привести к перегреву стационарного блока.



При установке внутренней антенны необходимо выбрать зону в помещении, обеспечивающую наилучшее покрытие с учетом сектора излучения антенны. Антенна должна быть установлена максимально близко к тому месту, где требуется обеспечить зону обслуживания. Сигнал от репитера будет распространятся по широкому сектору излучения внутренней панельной секторной антенны.



Выберите для репитера местоположение, которое обеспечивает легкий доступ для подключения кабеля от внешней антенны. Потребуется провести кабель от внешней антенны, расположенной на крыше или фасаде здания, к основному устройству, расположенному внутри помещения. В идеале, антенна располагается рядом с существующими кабельными каналами, по которым имеется возможность протянуть еще один кабель.





В более крупных зданиях и помещениях, таких как торговые центры, складские и спортивные комплексы, бизнес-центры, возможно, потребуется установить большее количество внутренних антенн, чтобы обеспечить покрытие сигналом с достаточным уровнем всей требуемой площади.



Установка сотового репитера



1) Репитер необходимо устанавливать в сухом, прохладном, вентилируемом месте. Наиболее подходящим местом установки является серверная комната.



2) Необходимо найти розетку питания рядом с репитером. Вставьте адаптер и подключите репитер к электросети. Должен загореться  индикатор ON (Вкл.). Данный индикатор показывает наличие электропитания.



3) Надежно подсоедините коаксиальный кабель к мобильному ретранслятору. Проверьте, чтобы все контрольные огни ретранслятора указывали на его правильную работу.



4) При проверке сигнала необходимо выключить и включить мобильный телефон. Данная процедура отключит телефон от текущей вышки сотовой связи. После того, как телефон заработает снова, он автоматически подключится к самому сильному источнику сигнала в данном месте – установленному сотовому репитеру.



5) Закрепите свободные кабели. Кабели питания должны быть протянуты вдоль стен или под ковром. Убедитесь, что все кабели надежно закреплены.



Предупреждение!

Перед процессом установки отключите главный переключатель питания. Не осуществляйте монтажные работы с включенным электричеством.

Напряжение сети должно быть в пределах 10% от входного напряжения ретранслятора (240 В переменного тока).

Рекомендуется провести заземление системы. Для заземления рекомендуется использовать провода типа AWG №8. Разряды статического электричества могут повредить внутренние детали репитера и антенн.

Нарушение целостности сотового ретранслятора приведет к аннулированию гарантии.

---

Запрещается использовать авторский материал статьи без ссылки на сайт EVERSTREAM. RU

Антенны для сотовой связи

Ниже представлены лучшие антенны LTE для различных диапазонов частот, коэффициентов усиления и форм-факторов. См. предварительно настроенные комплекты антенн для конкретных устройств здесь: Информация о беспроводном устройстве (найдите свое устройство LTE, чтобы узнать, какие решения для улучшения сигнала и покрытия внутри помещений существуют для этого устройства). Обратите внимание, что 4G LTE развернут в разных диапазонах частот в США, а диапазон частот, используемый вашим устройством, зависит от вашего оператора и вашего местоположения. подробнее

Пожалуйста, свяжитесь с нашей командой по интеграции, чтобы обсудить ваше приложение или получить помощь в создании индивидуальных решений для улучшения сигнала 4G LTE. RFWEL является лицензированным подрядчиком по низковольтной беспроводной связи, если вам потребуется помощь в развертывании, и зарегистрированной инженерной фирмой, если вам потребуются официальные запечатанные чертежи для вашего проекта покрытия внутри помещений (только в Аризоне).





Сравнить характеристики антенн 4G LTE
Товар	Основные характеристики	Доступно на этих торговых площадках в Интернете
Рфвел Инфра RFWY072712D	Тип: Yagi Частота: 698 — 2700 МГц Усиление: 12 дБи Разъемы: N-гнездо
Rfwel Infra RFWY478611DNF	Тип: Yagi Частота: 470–862 МГц Усиление: 12 дБи Соединители: N-мама
Инфраструктура Rfwel RFWO3612NF	Тип: Всенаправленный Частота: 3550–3700 МГц Усиление: 12 дБи Разъемы: N-гнездо
Мобильный маркер LTM501-3C3C3C3C2C-BLK-180	Тип: Omni Частота: 694–6000 МГц Коэффициент усиления: 5 дБи Разъемы: SMA-штекер, SMA-штекер, SMA-штекер, SMA-штекер, SMA06 штекер 9
Rfwel Infra RFWRD2435RPS	Тип: Rubber Duck Частота: 2300–3900 МГц Усиление: 2,7 дБи Разъемы: RPSMA-Male
Laird Technologies TRAB806/17103	Тип: Всенаправленный Частота: 806 — 2500 МГц Усиление: 5,9 дБи Разъемы: NMO
Мобильная маркировка SMD35003C3CWHT180	Тип: Всенаправленный Частота: 2100–3800 МГц Усиление: 4 дБи Разъемы: SMA-папа, SMA-папа
Мобильный маркер RM-WLF-1C-BLK-12	Тип: Всенаправленный Частота: 694–2700 МГц Коэффициент усиления: 3 дБи Разъемы: SMA-Male
Импульс/ Ларсен GPSDM7002500FFS (MPN: GPSDM700/2500FFS)	Тип: Всенаправленный Частота: 698–2700 МГц Коэффициент усиления: 6 дБи Разъемы: FME-гнездо, FME-гнездо, SMA-штекер
Импульсный/ Ларсен GPSDM700-5800GGT (MPN: GPSDM700/5800GGT)	Тип: Omni Частота: 698–5875 МГц Усиление: 6,5 дБи Разъемы: SMA-штекер, RPSMA-штекер, SMA-штекер
Импульсный/ Ларсен GPSDM7005800SSS (MPN: GPSDM700/5800SSS)	Тип: Всенаправленный Частота: 698–5875 МГц Коэффициент усиления: 6,5 дБи Разъемы: SMA-штекер, SMA-штекер, SMA-штекер
Импульсный/ Ларсен GPSDMW7005800SSS (MPN: GPSDMW700/5800SSS)	Тип: Всенаправленный Частота: 698–5875 МГц Коэффициент усиления: 6,5 дБи Разъемы: SMA-штекер, SMA-штекер, SMA-штекер
Импульсный/ Ларсен GPSDM700/2500SSS	Тип: Omni Частота: 698–5875 МГц Усиление: 6,5 дБи Разъемы: SMA-штекер, SMA-штекер, SMA-штекер
Панорамные антенны DMM-7-27-2TS9	Тип: Всенаправленный Частота: 698–2700 МГц Усиление: 4 дБи Разъемы: TS9
Верхний сигнал TS220971	Тип: Yagi Частота: 698–2700 МГц Коэффициент усиления: 11 дБи Разъемы: N-гнездо
Мобильный маркер LTM401-3C3C3C2C-BLK-180	Тип: Всенаправленный Частота: 694–6000 МГц Усиление: 5 дБи Разъемы: SMA-вилка
Мобильный маркер RM-WLF-1C-WHT-12	Тип: Всенаправленный Частота: 694–2700 МГц Коэффициент усиления: 3 дБи Разъемы: SMA-Male
Rfwel Infra RFWD072707DNF	Тип: Купольная Частота: 698–2700 МГц Усиление: 7 дБи Разъемы: N-гнездо
Мобильный маркер LTM501-3C3C3J3J2C-BLK-180	Тип: Omni Частота: 694–6000 МГц Коэффициент усиления: 5 дБи Разъемы: SMA-штекер, SMA-штекер, SMA-штекер, SMA-штекер, SMA06 штекер 9
Цифровая антенна 1273-PB	Тип: Всенаправленный Частота: 695–3000 МГц Усиление: 9 дБи Разъемы: N-гнездо
Панорамные антенны DMM-7-27-2SP	Тип: Всенаправленный Частота: 698–2700 МГц Усиление: 4 дБи Разъемы: SMA-Male
Rfwel Infra RFWAT2P5LPDANF	Тип: Yagi Частота: 824–2690 МГц Коэффициент усиления: 8 дБи Разъемы: N-гнездо
Мобильный маркер LTM50633332WHT120	Тип: Omni Частота: 694–6000 МГц Коэффициент усиления: 5 дБи Разъемы: N-штекер, N-штекер, N-штекер, N-штекер, SMA0-6 штекер
Пульс/ Ларсен W3907B0100	Тип: Всенаправленный Частота: 698 — 3600 МГц Коэффициент усиления: 4,2 дБи Разъемы: Гнездо U. FL (на пигтейле)
Rfwel Infra RFWLP072711DNF	Тип: Yagi Частота: 698–2700 МГц Усиление: 12 дБи Разъемы: N-гнездо
Инфраструктура Rfwel RFWLPCAB240PIGTS9	Тип: Yagi Частота: 698–2700 МГц Усиление: 12 дБи Разъемы: N-гнездо
Rfwel Infra RFWLPCAB400PIGTS9	Тип: Yagi Частота: 698–2700 МГц Усиление: 12 дБи Разъемы: N-гнездо
Мобильный маркер LTM301-3C3C2C-WHT-180	Тип: Всенаправленный Частота: 694 — 2170 МГц Усиление: 4 дБи Разъемы: SMA-штекер, SMA-штекер, SMA-штекер

• Пред.
• Следующий

Автомобильные антенны для усилителей сотовой связи

Мы предлагаем широкий выбор сотовых антенн для автомобилей, в том числе:

• Антенны на магнитах для легковых и грузовых автомобилей.
• Немагнитные (NMO) антенны для жилых домов и стационарных приложений.
• Антенны с CB-креплением для коммерческих грузовиков и жилых автофургонов.
• Антенны для крепления на приборной панели для трансляции внутри вашего автомобиля.

Если у вас есть какие-либо вопросы или вам нужна помощь в поиске подходящей антенны, свяжитесь с нами, и мы будем рады вам помочь.

• РАСПРОДАНО

• LTE 29-дюймовая автомобильная антенна RFI Быстросъемная штыревая антенна 5,5 дБи 698–2700 МГц TS210511

  • Антенна с высоким коэффициентом усиления (4,5–5,5 дБи) для жилых автофургонов, грузовиков OTR, служебных автомобилей и пикапов
  • Быстросъемное пружинное крепление с резьбой — быстро снимается и устанавливается
  • Крепится к отверстию 1/2–5/8 дюйма (13–16 мм)
  • Коаксиальный кабель RG58 длиной 16,4 фута (5,0 м) с гнездовым разъемом FME, прикрепленный
  • 6 дополнительных дополнительных креплений для антенны (рейка, магнит, откидная и на стойке)

• LTE 38-дюймовая автомобильная антенна RFI Быстросъемная штыревая антенна 6,5 дБи 698–2700 МГц TS210701

  • Антенна с высоким коэффициентом усиления (4,5–6,5 дБи) для жилых автофургонов, грузовиков OTR, служебных автомобилей и пикапов
  • Быстросъемное пружинное крепление с резьбой — снимите и установите за считанные секунды
  • Крепится к отверстию 1/2–5/8 дюйма (13–16 мм)
  • Коаксиальный кабель RG58 длиной 16,4 фута (5,0 м) со штекерным разъемом SMA, прикрепленный
  • 6 дополнительных дополнительных креплений для антенны (рейка, магнит, откидная и на стойке) 909:30

• LTE Автомобильная 26-дюймовая штыревая антенна RFI 5,5 дБи 698–2700 МГц TS210513

  • Антенна с высоким коэффициентом усиления (4,5–5,5 дБи) для жилых автофургонов, туристических фургонов, служебных автомобилей и пикапов
  • Крепится к отверстию 1/2–5/8 дюйма (13–16 мм)
  • Коаксиальный кабель RG58 длиной 16,4 фута (5,0 м) с гнездовым разъемом FME, прикрепленный 909:30
  • 6 дополнительных дополнительных креплений для антенны (рейка, магнит, откидная и на стойке)

• 6 вариантов монтажа

  Антенна Poynting PUCK-1 5G/LTE 6 дБи 698–3800 МГц SMA-Male TS210616

  • Низкопрофильная широкополосная всенаправленная антенна с усилением до 6 дБи
  • Отличный вариант в качестве внутренней или внешней антенны для автомобилей, внедорожников, грузовиков, фургонов, жилых автофургонов, прицепов, лодок и других транспортных средств
  • Подключенный коаксиальный кабель RTK031 длиной 6,6 фута со штекерным разъемом SMA
  • Включает в себя магнитное основание, клейкую подушку 3M®, два крепления и кронштейн для крепления на столб/на стену
  • Работает с усилителями сигнала сотовой связи 50 Ом

• Антенна Top Signal 5G OTR 600–4000 МГц SMA-Female TS210401

  • Внешняя антенна для грузовиков, жилых автофургонов, седельно-сцепных устройств, прицепов и туристических фургонов класса B
  • Диапазон частот 5G 600–4000 МГц
  • Удлинитель мачты и пружинное крепление для высоты антенны от 11,5″ до 26,3″ на ваш выбор
  • Гибкий коаксиальный кабель RG58 длиной 11,3 фута
  • Крепление на 3-стороннем Г-образном кронштейне (входит в комплект) крепится к горизонтальным или вертикальным направляющим или кронштейнам для зеркал
  • Дополнительное крепление магнита MagMAX

• 4 варианта монтажа

• Низкопрофильная антенна для сотовой связи с креплением на Mag, 700–2500 МГц, с высоким уровнем сигнала, SMA-Male TS210381

  • Наружная антенна для автомобилей, пикапов, внедорожников
  • Магнитное основание крепится к крыше автомобиля
  • Включает 10-футовый коаксиальный кабель RG174
  • Работает с бустерами weBoost Drive X и Drive 4G‑M, Cel‑Fi GO M, HiBoost Travel 4G 2. 0 и другими автомобильными бустерами с разъемами SMA

• Настольная всенаправленная сотовая антенна Top Signal 698–2700 МГц SMA-Female TS210601

  • Комнатная антенна для систем с сопротивлением 50 Ом
  • Стоит на любой плоской поверхности; легко перемещается туда, где вам нужен лучший сигнал
  • Всенаправленная (360°) трансляция
  • Гнездовой разъем SMA
  • Превосходная вещательная антенна для домов, небольших офисов, больших жилых домов, плавучих домов
  • Используйте в качестве второй антенны с 2-портовой моделью TS210602
• 909:30
• 909:30

• НЕ ЗАКАЗАН

  Антенна Wilson Drive OTR 698–2700 МГц SMA-гнездо 311229

  • Наружная антенна для больших грузовиков, жилых автофургонов, седельно-сцепных устройств, прицепов и микроавтобусов для приключений
  • Модульные удлинители мачты для высоты антенны от 10,5″ до 41,5″ на ваш выбор
  • Адаптер бокового вывода кабеля и дополнительное пружинное крепление 909:30
  • 16 футов гибкого коаксиального кабеля LMR195
  • Крепление для антенны CB (входит в комплект) крепится к горизонтальным или вертикальным направляющим или кронштейнам для зеркал
  • Дополнительное крепление магнита MagMAX или MagMAX 3X

Антенны сотовой связи

для 5G, 4G/LTE и 3G

Сотовые антенны для 5G, 4G/LTE и 3G — Antenova

• Введение
• Что такое сотовые антенны?
• Сотовые антенны для небольших устройств
• Ключевая особенность 909:30
• Приложения
• Какие сотовые антенны лучше?

Перейти к. ..ВведениеЧто такое сотовые антенны?Сотовые антенны для небольших устройствОсновные характеристикиПримененияКакие сотовые антенны самые лучшие?

Спрос на беспроводные устройства, которые являются компактными, эффективными и подключаются на большие расстояния, вырос и будет продолжать расти в ближайшем будущем. Сотовые сети в значительной степени отвечают за этот спрос, учитывая их высокие скорости, низкую задержку и диапазоны сотовой связи 3G, 4G/LTE и 5G, каждый из которых имеет свои собственные характеристики для ряда приложений IoT. Антенны сотовой связи — это решение, обеспечивающее надежное соединение, длительный срок службы батареи и подключение на большие расстояния к устройствам в различных отраслях.

Что такое сотовые антенны?

С момента популяризации мобильных устройств спрос на доступ к сотовой сети был экспоненциальным для широкого спектра приложений IoT. Высокая скорость, высокая пропускная способность и большой охват сотовых сетей делают их идеальным выбором для дальних и удаленных устройств, а также для точных приложений в реальном времени. Антенны сотовой связи предназначены для использования потенциала сотовой связи в диапазонах 3G, 4G/LTE и 5G. Приложения устройств, использующих эти антенны, могут варьироваться от смартфонов и носимых устройств до удаленных операций и беспилотных транспортных средств. В этих отраслях широко распространены проблемы, связанные с жертвованием времени автономной работы ради скорости и места на печатной плате. Тем не менее, небольшой размер заземления сотовых антенн мало влияет на их производительность и делает их идеальным решением этих проблем.

Антенны сотовой связи для небольших устройств

Серьезной проблемой во многих процессах проектирования является управление ограниченным пространством, доступным на печатной плате. Это особенно актуально для небольших беспроводных устройств, которые не могут позволить себе тратить ценное пространство на антенны с плоскостями заземления от средних до больших. Будь то чип транспондера или антенна смартфона, размер может быть столь же важным, как и даже более важным, чем скорость или задержка, когда речь идет о определенных приложениях. Широкий диапазон частотных диапазонов, используемых сотовыми сетями, позволяет выполнять небольшие измерения плоскости земли, не оказывая существенного влияния на эффективность. Это делает сотовые антенны идеальными для небольших устройств, используемых для специализированных приложений IoT, таких как миниатюрные чипы и датчики. Их хорошая производительность и небольшой размер печатной платы позволяют использовать их в удаленных местах в течение длительных периодов времени, одновременно экономя место для другой необходимой электроники.

Диаграмма, показывающая эффективность различных длин заземления

Каковы особенности антенн сотовой связи?

Компактность, экономия места на печатной плате

Может использоваться на больших расстояниях

Простота интеграции

Компактность антенн сотовой связи делает их отличным выбором для целого ряда устройств. Они экономят ценное пространство на печатной плате без существенного ущерба для эффективности, скорости или задержки, что делает их идеальными для миниатюрных беспроводных устройств.

Благодаря размеру плоскости заземления и диапазону частот сотовые антенны могут использоваться на больших расстояниях, сохраняя при этом такую ​​же надежность в скорости и задержке. Благодаря использованию быстрых сетей, таких как LTE, GSM, CDMA, DCS и PCS, сотовые сети могут иметь высокую скорость на экстремальных расстояниях, что особенно характерно для подключения 5G.

Каждая из характеристик 3G, 4G/LTE и 5G полезна для различных приложений и устройств. И 3G, и 4G предлагают самые маленькие заземляющие плоскости, сохраняя при этом высокую эффективность и большой радиус действия, что делает их идеальными для медицинских чипов и микроустройств. С другой стороны, 5G предлагает экстремальный прирост скорости (в 100 раз быстрее, чем 4G) и значительно меньшую задержку (1 мс), а также большую пропускную способность. Гибкость сотовых антенн за счет возможности использования нескольких соединений позволяет легко интегрировать их в широкий спектр приложений и отраслей.

Приложения для антенн сотовой связи

Эти преимущества размера, эффективности, диапазона и скорости делают сотовую связь предпочтительным выбором антенны для многих IoT и промышленных устройств.

Большой радиус действия

Их возможности дальнего действия нашли широкое применение в интеллектуальных сетях и интеллектуальных транспортных системах. Устройства, которые не обязательно нуждаются в превосходной передаче данных, такие как нефтехимические заводы и торговые автоматы, также выигрывают от диапазона, обеспечиваемого сотовыми антеннами.

Высокая скорость

Устройства IoT, которым требуется высокая скорость при малой задержке, могут использовать преимущества подключения 5G. По сравнению с 4G, 5G предлагает в 1000 раз большую пропускную способность на единицу площади, до 100 раз более высокую скорость и чрезвычайно низкую задержку в 1 мс, что делает его идеальным для промышленных приложений, которым требуется автоматизированное и эффективное производство.

Компактный размер

Миниатюрные технологии, такие как чипы и датчики, также получают много преимуществ от сотовых антенн, особенно в удаленных приложениях, таких как вспомогательные желудочковые устройства для пациентов. Компактные и долговечные батареи этих продуктов обеспечивают длительную работу без обслуживания или краткосрочных осложнений.

Какие сотовые антенны самые лучшие?

Правильный выбор антенны для сотового устройства имеет первостепенное значение для успеха в соответствующем применении. Понимание правильного диапазона частот, плоскости заземления и скорости для устройства необходимо для выбора идеальной антенны.

Antenova предлагает широкий ассортимент сотовых антенн, которые обеспечивают идеальные свойства для множества приложений IoT. У нас есть сотовые антенны, поддерживающие 3G, 4G/LTE и 5G, которые являются перспективным выбором для устройств, которые перейдут на 5G в течение своего срока службы. Антенны Antenova обладают выдающимися характеристиками, эффективностью и небольшими плоскостями заземления, что обеспечивает максимальную гибкость при проектировании устройств.

SMD

Антенны SMD монтируются непосредственно на поверхность печатной платы. Эти типы сотовых антенн имеют наименьшие заземляющие плоскости и идеально подходят для компактных приложений IoT.

Наш Pharaoh — это сотовая антенна SMD, которая имеет самую маленькую плоскость заземления (60–50 мм) среди всех наших моделей 4G. Он имеет готовую к ремонту конструкцию и может похвастаться фантастической эффективностью и производительностью для своего компактного размера. Pharaoh — идеальный выбор для широкого круга устройств благодаря простоте реализации, небольшому заземляющему слою и отличной производительности.

Посмотрите наш ассортимент SMD-антенн

FPC

Антенна на гибкой печатной плате (PCB) тонкая и плоская с клейкой обратной стороной. Эти сотовые антенны являются гибкими и могут быть прикреплены к устройству различными способами без использования заземляющего слоя, что делает их универсальным выбором для конкретных приложений.

Наша антенна Affini — прекрасный пример универсальности, обеспечиваемой моделями FPC.
