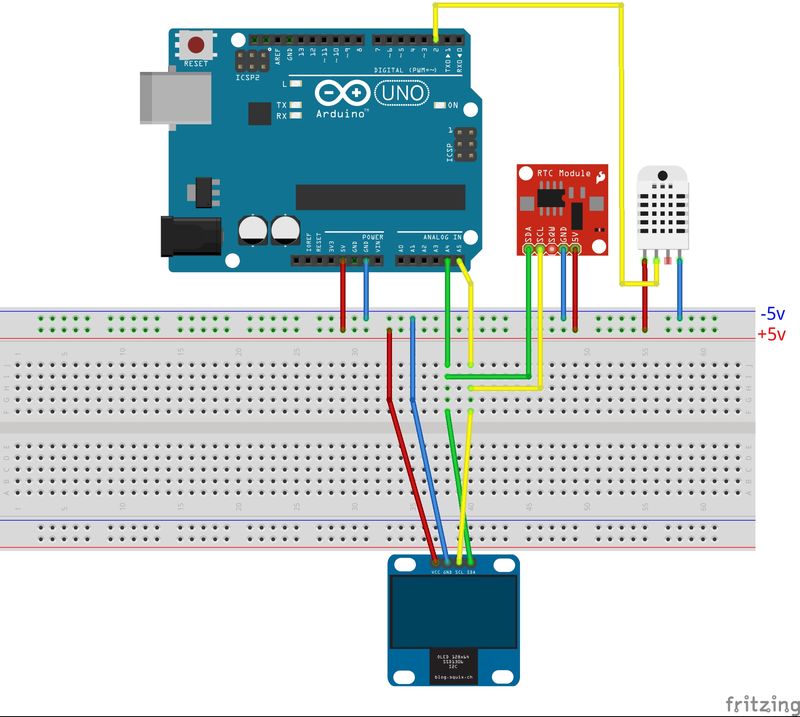

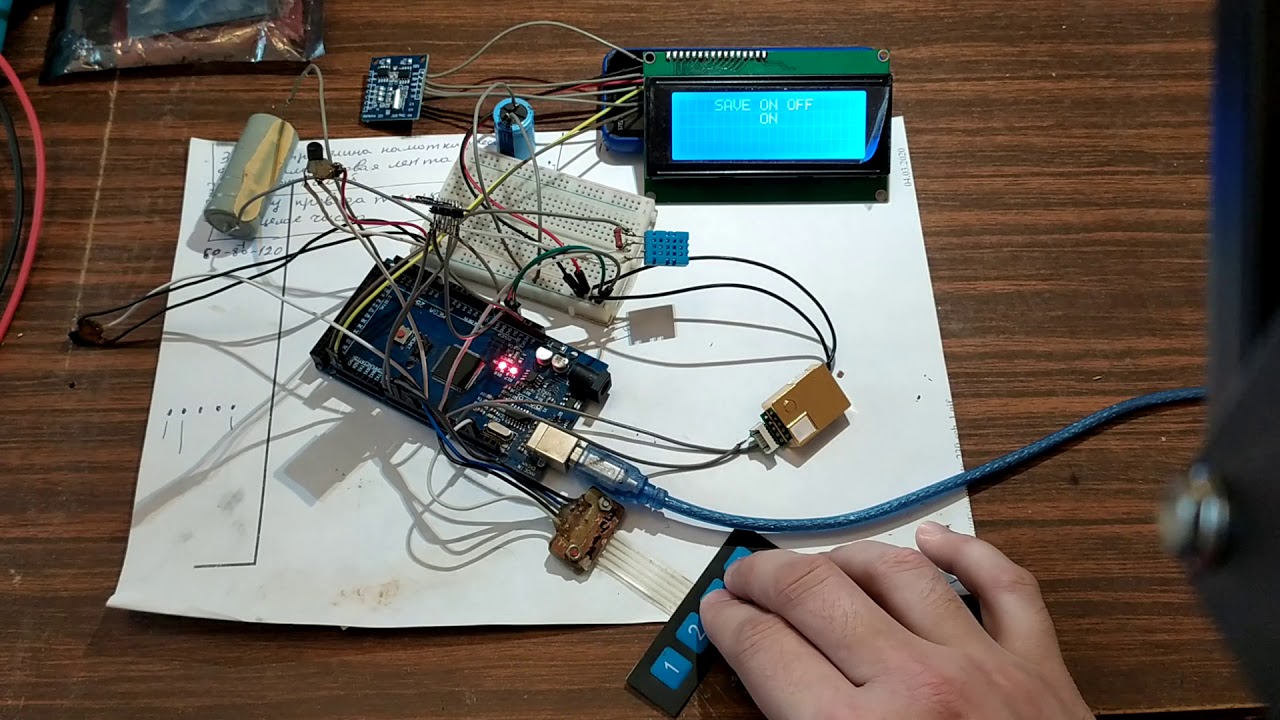

Ардуино контроль температуры: Arduino и цифровой датчик температуры DS18B20||Arduino-diy.com

Модуль микро датчика температуры для

Модуль микро датчика температуры RCK205704 предназначен для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).
Рекомендуется для создания различных робототехнических проектов, обучения конструированию различных систем мехатроники и программированию, а также для конструкторских хобби.

С помощью модуля RCK205704 электроника грубо определяет температуру воздуха.

• Датчик имеет два выхода: A (аналоговый) и D (цифровой).
• Аналоговый выход может подключаться непосредственно ко входу АЦП ARDUINO и использоваться для измерения температуры.
• Для непосредственного измерения температуры в схеме использован терморезистор типа NTC, от слов «Negative Temperature Coefficient»). С изменением температуры корпуса терморезистора меняется его сопротивление.
• В качестве порогового элемента цифрового выхода использован компаратор TL331.
• В схеме установлены два светодиода: красный — индикатор наличия питания, зеленый — уровень 0 на выходе D.
• Регулировка порога переключения цифрового выхода осуществляется подстроечным резистором на плате датчика.

Технические характеристики
Напряжение питания (Vcc): 3.5 – 5.5 В
Потребляемый ток: 10 мА
Формат сигнала цифрового выхода: TTL(0/1)
Уровень сигнала аналогового выхода: 0 — Vcc
Рабочая температура: от 0 до +70°С
Размеры: 35 х 10 х 8 мм
Масса: 2.5 гр.
Диаметр монтажного отверстия: 1 мм

Обозначение выводов датчика
Вывод с меткой «+» –> плюс питания (+3.3V ~ +5.5V)
Вывод с меткой «-» –> минус питания
Вывод с меткой «D» –> цифровой выход (выход логического сигнала сообщающего о превышении установленного порога)
Вывод с меткой «A» –> аналоговый выход (напряжение сигнала соответствует температуре)

При использовании только цифрового сигнала, что является самым простым применением, модуль датчика температуры соединяют жгутом со специальными модулями расширения Ардуино содержащие ориентированные на такие подключения группы контактов.

Работа модуля датчика температуры
Воспринимающий элемент датчика – терморезистор. Он соединен со входом микросхемы компаратора TL331. С помощью подстроечного резистора выполняется настройка порога срабатывания компаратора. Так устанавливается температурный порог. При превышении температурой установленного порога на выходе D будет высокий уровень напряжения. Если температура мала, то на выходе D низкий уровень.

Основное назначение модуля RCK205704 – контроль температуры воздуха, но с его помощью можно контролировать температуру поверхности. Для этого термистор прижимается механическим креплением к поверхности, а между терморезистором и поверхностью вносят термопроводящую пасту. В крайнем случае, при отсутствии пасты, терморезистор приклеивают.

В автоматике используется для грубого определения температуры, что позволяет включать или отключать исполнительные устройства с помощью схем на дискретных элементах. Основное назначение – коррекция, стабилизация режима работы цепей схем при колебаниях температуры.

Модуль датчика температуры RCK205704 применяется для контроля температуры воздуха в помещении. Используется в следующих случаях: регулятор температуры, автоматика систем отопления, автоматизация систем вентиляции.
Определяет превышение температурой установленного порога и одновременно позволяет грубо оценивать величину температуры. Пороговое значение настраивается точно, но для точного измерения температуры или для сборки электронного термометра используют другой датчик с цифровым выходом.

Индикация модуля

Красный светодиод сообщает о подаче питания. Зеленый светодиод включается при превышении температурой окружающего воздуха установленного порога. Обращая внимание на зеленый светодиод удобно проводить настройку модуля.

Проверка и настройка модуля
При включении на выходе A присутствует напряжение соответствующее температуре в комнате. Эта температура известна лишь приблизительно. Есть способы точно определить какой температуре соответствует какое напряжение выхода A. Сожмите терморезистор пальцами. Мы узнаем напряжение аналогового выхода при температуре 36,6 °C. На эти данные можно опираться в дальнейшем.
Еще одна точка зависимости – 0 °C. Используйте надежный пленочный пакетик с таящим льдом, снегом из холодильника. Получим новое значение напряжения, которому можно верить.

ВНИМАНИЕ! При подключении датчика следует тщательно соблюдать полярность питания. Переполюсовка ведет к выходу датчика из строя без права на последующий гарантийный ремонт или замену.

Бюджетный GSM термометр на Arduino Nano

Добрый день! Очередной обзор самодельного устройства из дешевых китайских электронных компонентов, в этот раз GSM-термометр. Как обычно, дёшево, себестоимость устройства примерно 850 ₽ или 13$. Сборка так же не составит труда для тех кто хотя бы пару раз в жизни держал паяльник 🙂 Заинтересовало? Прошу под «cut»!

Начнём с технического задания, устройство должно:
1. Отслеживать температуру системы отопления, уведомлять смс сообщением или голосовым вызовом при превышении или понижении температуры ниже заданных границ.
2. Отслеживать наличие или отсутствие сети 220В, уведомлять при отсутствии или восстановлении.

3. Работать автономно не менее 24 часов.
4. Полностью управляться через смс сообщения.

Для сборки нам понадобится:
1. Arduino Nano v3 ATmega328P — 180 ₽.
2. GSM модуль SIM800L — 240 ₽.
3. Контроллер заряда-разряда для Li-ion аккумулятора TP4065 — 30 ₽.
4. Датчик DS18B20 — 80 ₽.
5. Светодиод RGB с общим анодом — 1шт * 10 ₽.
6. Резисторы 2,2 кОм, 3,3 кОм, 4,7 кОм, 20 кОм — 5 ₽.
7. Выключатель — 15 ₽.
8. Корпус для PowerBank 4×18650 — 190 ₽.
9. Аккумулятор 18650 — 190 ₽.
10. Зарядное устройство 5В 1,5А — из личных запасов.

Не обязательно, но очень желательно:
11. Полевой транзистор IRLML6402 — 5 ₽.
12. Диоды SS26 — 5 ₽.
13. GSM антенна — 80 ₽.

Могу предположить что возникнут вопросы о работе устройства в сети GSM.

Почему бы не использовать GPRS/3G/4G? Во-первых GSM — надёжно, во-вторых есть места очень плохим покрытием, при котором голосовая связь и смс сообщения ещё работают но GPRS-трафик передаётся не стабильно. Поэтому выбор пал именно на этот стандарт. В плане надёжности отдаю предпочтение Arduino, хотя устройство можно было бы собрать и на ESP8266, но в последней не могу быть уверен на все 100%.

За основу GSM-термометра была взята GSM-сигнализация из этого обзора, которая после «финальной» прошивки в течение года отработала без сбоев. Из прошивки «выпилено» всё лишнее и добавлен датчик температуры DS18B20. Диапазон измерения температуры датчика от -55°C до 125°C, даташит на русском языке можно взять по ссылке.

Устройство будет использоваться совместно с котлом длительного горения на дровах и отслеживать температуру теплоносителя в системе отопления. Так же необходимо следить за питанием насосов системы отопления от сети 220В, в случае его отключения насосы останавливаются и температура теплоносителя может стремительно увеличиваться.

Схема устройства.

Потроха.

Внешний вид.

Используемые порты Arduino Nano v3

D5 — шина данных датчика температуры DS18B20 — желтый провод.
D6 — подключен к RST входу модема, для перезагрузки в случае потери сети.
D7 — подключен к делителю напряжения от внешнего источника питания +5В. Верхнее плечо 2,2 кОм, нижнее 3,3 кОм.

Делитель напряжения

D8 — модем TX
D9 — модем RX
D10 — красный светодиод
D11 — синий светодиод
D12 — зеленый светодиод

Прошивка

Программное обеспечение XLoader для прошивки Arduino Nano/Uno берём тут или на гугл диске вместе с прошивкой. Прошивку в виде hex — файла для Arduino Nano/Uno берём тут. Исходник прилагается.

Инструкция по прошивке
— подключаем Arduino в USB-порт
— выбираем нужный hex-файл
— выбираем нужный тип Arduino Nano или Uno
— выбираем COM порт, который создался при подключении Arduino к USB
— скорость 57600
— нажимаем Upload

Для тех кто будет шиться из исходника

В файл SoftwareSerial. h (C:Program Files (x86)ArduinohardwarearduinoavrlibrariesSoftwareSerialsrcSoftwareSerial.h) необходимо внести изменения
было так:

  #define _SS_MAX_RX_BUFF 64

стало так:

  #define _SS_MAX_RX_BUFF 192

Команды управления

Внимание! Команды выделенные жирным шрифтом могут быть выполнены только с основного номера, так как отвечают за конфигурацию устройства. Команды можно отправлять через смс сообщения или вводить в командной строке монитора порта Arduino IDE.

Команды управления не чувствительны к регистру:
AddPhone — Добавить номер телефона. Всего может быть добавлено не более 9 номеров + 1 основной номер который автоматически сохраняется в память при первом звонке на устройство после сброса на заводские установки командами ResetPhone, FullResetили MemTest. То есть кто первый позвонил на устройство после его сброса на заводские установки тот и «главный», этот номер заносится в первую ячейку памяти и его невозможно изменить или удалить через смс.
Пример команды:

AddPhone:2+71234567891risp

AddPhone:3+71234567892s

AddPhone:4+71234567893sp

AddPhone:5+71234567894r

Синтаксис команды:

AddPhone — команда
: — разделитель
5 — записать в пятую ячейку памяти
+71234567890 — номер телефона
s — Параметр «SMS» — будет отправлено sms сообщение при срабатывании датчиков
r — Параметр «Ring» — будет совершен голосовой вызов при срабатывании датчиков
p — Параметр «Power» — будет отправлено sms сообщение при включении/отключении внешнего питания
i — Параметр «Info» — будет отправлено sms сообщение при постановке или снятии с охраны
При отсутствии параметров «s», «r», «p»,«i» телефон заносится в память, но никак не используется.

DeletePhone — Удалить номер телефона.
Пример команды:

DeletePhone:+71234567891

Синтаксис команды:

DeletePhone — команда
: — разделитель
+71234567891 — номер телефона

EditMainPhone — Изменить параметры «s», «r», «p», «i» основного телефона, этот номер занесён в первую ячейку памяти.
Пример команды:

EditMainPhone:spri

Синтаксис команды:

EditMainPhone — команда
: — разделитель
srpi — параметры

RingTime — Длительность тревожного голосового вызова, параметр может иметь значение от 10 до 255 секунд.
Пример команды:

RingTime:40

Синтаксис команды:

RingTime — команда
: — разделитель
40 — длительность вызова составит 40 секунд, после чего будет вызван следующий абонент.

ModemID — Принудительная установка модели используемого модема. Возможные значения: 0 — автоопределение модема, 1 — M590, 2 — SIM800l, 3 — A6_Mini.
Пример команды:

ModemID:2

Синтаксис команды:

ModemID — команда
: — разделитель
2 — ID модема.

NetCheckTime — Интервал проверки регистрации модема в сети оператора в минутах, параметр может иметь значение от 1 до 60 минут. При значении 0 проверка отключена.
Пример команды:

NetCheckTime:10

Синтаксис команды:

NetCheckTime — команда
: — разделитель
10 — каждые 10 минут будет производиться поочерёдная проверка уровня сигнала сети или проверка регистрации модема в домашней сети оператора, то есть весь цикл проверки будет занимать 20 минут. В случае отсутствия сигнала или регистрации в домашней сети модем будет перезагружен.

TempCheckTime — Интервал автоматического обновления температуры, параметр может иметь значение от 1 до 60 минут.
Пример команды:

TempCheckTime:10

Синтаксис команды:

TempCheckTime — команда
: — разделитель
10 — каждые 10 минут будет производиться снятие показаний с датчика температуры.

LowTemp — Нижний порог температуры при достижении которого будет отправлено оповещение. Параметр может иметь значение от -50 до 125 и не может превышать или равняться значению параметра HighTemp.
Пример команды:

LowTemp:25

Синтаксис команды:

LowTemp — команда
: — разделитель
25 — температура

HighTemp — Верхний порог температуры при достижении которого будет отправлено оповещение. Параметр может иметь значение от -50 до 125 и не может быть меньше или равняться значению параметра LowTemp.
Пример команды:

HighTemp:60

Синтаксис команды:

HighTemp — команда
: — разделитель
60 — температура

WatchPowerTime — Время в минутах по истечении которого будет отправлено смс сообщение об отключении внешнего источника питания. Если внешнее питание будет восстановлено до истечения установленного времени, то сообщение не будет отправлено.
Пример команды:

WatchPowerTime:5

Синтаксис команды:

WatchPowerTime — команда
: — разделитель
5 — 5 минут до отправки смс сообщения

WatchPowerOn1 — включить контроль внешнего питания, смс сообщение об отключении внешнего питания будет отправлено при условии что включено оповещение при изменении температуры (GuardOn).

WatchPowerOn2 — включить контроль внешнего питания, смс сообщение об отключении внешнего питания в любом случае будет отправлено

WatchPowerOff — выключить контроль внешнего питания

BalanceNum — Изменение номера запроса баланса и обработка длины ответа запроса. Значение по умолчанию для Beeline: #100#L22.
Пример команды:

BalanceNum:#103#L24

Синтаксис команды:

BalanceNum — команда
: — разделитель
#103# — номер запроса баланса
L24 — Длина (len) пересылаемого ответа 24 символа, обрезаем спам из запроса баланса.

Reboot — перезагрузка устройства (только Arduino)

ResetConfig — сброс настроек на заводские установки

ResetPhone — удаление из памяти всех телефонных номеров

FullReset — сброс настроек, удаление из памяти всех телефонных номеров, восстановление значения по умолчанию команды BalanceNum.

GuardOn — включить оповещение при изменении температуры
GuardOff — выключить оповещение при изменении температуры

Info — проверить состояние, в ответ на это сообщение будет отправлено sms с информацией о текущей температуре, нижней и верхней границах контроля температуры, о частоте автоматического обновления температуры, и о том с какого номера было включено или выключено оповещение при изменении температуры и текущее состояние.

TestOn — включается тестовый режим.
TestOff — выключается тестовый режим.

LedOff — выключает светодиод режима ожидания.
LedOn — включает светодиод режима ожидания.

Money — запроса баланса.

ClearSms — Удалить из памяти все sms

ListPhone — вывод в монитор порта списка сохранённых в памяти телефонов

Memtest — тест энергонезависимой памяти устройства, все настройки устройства будут сброшены, аналогично команде FullReset.

ListConfig — вывод в монитор порта текущей конфигурации устройства.

Световая индикация

Светится синим — температура ниже или равна нижней границе контроля, произведено оповещение, оповещение включено.
Светится зелёным — температура между нижней и верхней границей, оповещение включено.
Светится красным — температура выше или равна верхней границе контроля, произведено оповещение, оповещение включено.

Мигает синим — температура ниже или равна нижней границе контроля, оповещение отключено.
Мигает зелёным — температура между нижней и верхней границей, оповещение отключено.
Мигает красным — температура выше или равна верхней границе контроля, оповещение отключено.

Нет индикации — температура между нижней и верхней границей, оповещение включено, включен режим LedOff. При изменении температуры ниже или выше допустимых пределов будет включена световая индикация и произведено оповещение.

Пусконаладочные работы или как этим пользоваться?!

Основным моментом после сборки является проверка EEPROM памяти устройства, для этого необходимо выполнить из консоли команду MemTest. Для доступа к консоли можно использовать Putty или монитор порта в Arduino IDE. В настройках необходимо указать нужный COM-порт и скорость порта 9600.

В результате выполнения команды вы должны увидеть следующие строки сообщающие о том, что тест EEPROM пройден успешно, устройство будет автоматически перезагружено и будут восстановлены настройки по умолчанию.

Лог консоли — MemTest

  memtest  EEPROM: 1024B  Test passed.    GSM Temperature Alarm 2018.12.03-01    Deleting eepromconfig data.  Load default eepromconfig data.    Read eepromconfig:    RingTime: 40  Test: 0  Led: 1  Guard: 1  NetCheckTime: 0  TempCheckTime: 10  LowTemp: 10  HighTemp: 70  WatchPower   Mode: 1   Time: 0  ModemID: Autodetect    Delete balance data.  Load default balance data.    Balance number: #100#  Length to return: 22    Deleting phone data.  Load default phone data.    Read array phone:  № -> Phone -> s -> r -> p -> i  1 ->  -> 0 -> 0 -> 0 -> 0  2 ->  -> 0 -> 0 -> 0 -> 0  3 ->  -> 0 -> 0 -> 0 -> 0  4 ->  -> 0 -> 0 -> 0 -> 0  5 ->  -> 0 -> 0 -> 0 -> 0  6 ->  -> 0 -> 0 -> 0 -> 0  7 ->  -> 0 -> 0 -> 0 -> 0  8 ->  -> 0 -> 0 -> 0 -> 0  9 ->  -> 0 -> 0 -> 0 -> 0  10 ->  -> 0 -> 0 -> 0 -> 0    Detected ModemID: 2  Guard ON at boot.     Temperature: 47.81

Для дальнейшей настройки необходимо зарегистрировать основной номер, с которого в дальнейшем будет производиться настройка, для этого достаточно совершить голосовой вызов на номер устройства. Номер с которого был совершен вызов будет добавлен в первую ячейку памяти устройства, так же этому номеру автоматически будут добавлены параметры «s», «r», «p», «i», которые в случае необходимости можно изменить командой EditMainPhone.

Лог консоли — регистрация основного номера

  Ring from: +7905xxxxxxx  Primary phone: +7905xxxxxxx    GSM Temperature Alarm 2018.12.03-01    Read eepromconfig:    RingTime: 40  Test: 0  Led: 1  Guard: 1  NetCheckTime: 0  TempCheckTime: 10  LowTemp: 10  HighTemp: 70  WatchPower   Mode: 1   Time: 0  ModemID: Autodetect    Balance number: #100#  Length to return: 22    Read array phone:  № -> Phone -> s -> r -> p -> i  1 -> 7905xxxxxxx -> 1 -> 1 -> 1 -> 1  2 ->  -> 0 -> 0 -> 0 -> 0  3 ->  -> 0 -> 0 -> 0 -> 0  4 ->  -> 0 -> 0 -> 0 -> 0  5 ->  -> 0 -> 0 -> 0 -> 0  6 ->  -> 0 -> 0 -> 0 -> 0  7 ->  -> 0 -> 0 -> 0 -> 0  8 ->  -> 0 -> 0 -> 0 -> 0  9 ->  -> 0 -> 0 -> 0 -> 0  10 ->  -> 0 -> 0 -> 0 -> 0    Detected ModemID: 2  Guard ON at boot.     Temperature: 47.88

Далее выставляем пределы температур и интервал опроса датчика температуры, теперь эти действия так же можно выполнить с помощью смс сообщения.

Лог консоли — настройка температуры

  lowtemp:25  LowTemp is: 25    hightemp:50  HighTemp is: 50    TempCheckTime:5  TempCheckTime is: 5    Temperature: 47.94

Проверяем настройки командой info из консоли и через смс сообщение.

Лог консоли — вывод команды info

  info  Temperature: 47.81  Current temperature: 47.81  Low: 25  High: 50  TempCheckTime: 5 min  Guard ON at boot.

СМС сообщение — вывод команды info

Основные настройки закончены, устройство готово к работе. В случае необходимости можно добавить ещё не более девяти номеров оповещения. Так же номера можно дублировать, при этом со всех дублей при добавлении будут автоматически сняты все признаки кроме «r» — оповещение голосовым вызовом.

На этом пока всё. Спасибо за внимание! 🙂

Планирую купить +5 Добавить в избранное Обзор понравился +11 +13

Лаборатория контроля температуры Arduino для Simulink и MATLAB — Обмен файлами

Теперь вы подписаны на эту отправку

Вы можете получать электронные письма, в зависимости от ваших предпочтений в общении

Версия 1. 0.0.0 (101 КБ) от John Hedengren

Программы MATLAB и Simulink для управления нагревателями (2), считывания температуры (2) и управления светодиодами

1,2 тыс. загрузок За все время: 1 176″ data-original-title=»Загрузки» aria-describedby=»popover506129″>

Обновлено 18 января 2018 г.

Посмотреть лицензию

• Обзор
• Функции
• Модели
• История версий
• Отзывы (4)
• Обсуждения (0)

Эта лаборатория plug-and-play расширяет возможности моделирования переходных процессов, оценки параметров и управления с обратной связью для поддержания температуры. Есть два нагревателя и два датчика температуры. Выходная мощность нагревателя регулируется для поддержания заданной температуры. Тепловая энергия от нагревателя передается за счет теплопроводности, конвекции и излучения к датчику температуры. Тепло также передается от устройства в окружающую среду. Эта лабораторная работа является ресурсом для идентификации модели и разработки контроллера. Это карманная лаборатория, предназначенная для закрепления знаний студентов в области теории управления. Многие университеты по всему миру приняли эту лабораторию для обучения управлению технологическими процессами. Лаборатория также используется для онлайн-курсов Process Dynamics and Control (https://apmonitor.com/pdc) и Dynamic Optimization (https://apmonitor.com/do).
В этой лаборатории преподаются принципы системной динамики и управления. В частности, эта лаборатория усиливает:
Динамическое моделирование с помощью уравнений баланса
Разница между ручным и автоматическим управлением
Шаговые тесты для создания динамических данных
Подгонка динамических данных к модели First Order Plus Dead Time (FOPDT)
Получение параметров ПИД-регулятора из стандартных правил настройки
Настройка ПИД-регулятора для повышения производительности Process Control Temperature Lab
Инструкции по сборке комплекта доступны по адресу http://apmonitor. com/che436/uploads/Main/Hands_on_Process_Control_CACHE.pdf или могут быть приобретены по адресу https://apmonitor.com/heat.htm

Цитировать как

Джон Хеденгрен (2023). Лаборатория контроля температуры Arduino для Simulink и MATLAB (https://www.mathworks.com/matlabcentral/fileexchange/65760-arduino-temperature-control-lab-for-simulink-and-matlab), MATLAB Central File Exchange. Проверено 12 января 2023 г. .

Совместимость версий MATLAB

Created with R2016a

Совместимость с любой версией

Совместимость с платформами

Windows macOS Linux

Категории

• Системы управления > Панель инструментов системы управления > Проектирование и настройка системы управления > Настройка ПИД-регулятора >

Теги Добавить теги

arduino управление балансом энергии с обратной связью нагреватели датчик iot odes переходный процесс

Благодарности

Вдохновлен: Real-Time Pacer для Simulink

Охота за сокровищами сообщества

Найдите сокровища в MATLAB Central и узнайте, как сообщество может вам помочь!

На охоту!

Версия	Опубликовано	Примечания к выпуску
1. 0.0.0	18 января 2018 г.

Выберите сеть Сайт

Выберите веб-сайт, чтобы получить переведенный контент, где он доступен, и посмотреть местные события и предложения. На основе ваше местоположение, мы рекомендуем вам выбрать: .

Вы также можете выбрать веб-сайт из следующего списка:

Европа

Обратитесь в местный офис

Автоматизированная система контроля температуры и изменения сопротивления для датчиков газа на основе Arduino

• Идентификатор корпуса: 55342454

 @inproceedings{Fetene2017AutomatedAB,
  title={Автоматизированная система контроля температуры и изменения сопротивления на базе Arduino для датчиков газа},
  автор={Хохите Фетене},
  год = {2017}
}

• Hohite Fetene
• Опубликовано 2017
• Engineering

Tigerprints. clemson.edu

Влияние температуры окружающей среды и влажности на различные датчики оксида металлов на различных уровнях концентрации газа

• Abdulnasser nabil Abdull Abdulle -yration,
  • Abdulnasser nabil abil -abil -abil -ablinaration. , Сайед Мухаммад Мамдух, А. Хамид Адом, Заффри Хади Мохд Джаффри

  • Материаловедение

    Серия конференций IOP: Материаловедение и инженерия

  • 2020

  Полупроводниковые газовые датчики на основе оксида металла (МОХ) широко используются для мониторинга целевых газов, присутствующих в окружающей среде. Этот тип датчика газа можно также использовать в качестве устройства безопасности для…

  ПОКАЗЫВАЕТСЯ 1-10 ИЗ 17 ССЫЛОК

  СОРТИРОВАТЬ ПО Наиболее влиятельным документамRecency

  Интеллектуальная одночиповая система датчика газа на основе микронагревательной пластины в КМОП-технологии

  • D. Barrettino, M. Graf, M. Zimmermann, C. Hagleitner, A. Hierlemann, H. Baltes

  • Engineering

  • 2004

  В данном документе представлена ​​монолитная система промышленных датчиков химических газов, изготовленная из CMOS. -технология в сочетании с пост-CMOS микрообработкой. В состав системы входят покрытые оксидом металла (SnO2)…

  Моделирование, разработка и применение газовых сенсоров на основе графена и углеродных нанотрубок

  • Р. Варгас-Бернал

  • Материаловедение

  • 2017

  Газозондирование продолжает привлекать исследовательские сообщества из-за его потенциального применения в военном, промышленном и коммерческом секторах. Особое внимание уделяется использованию углерода…

  Химические датчики, зонды и полевые испытания на керамической основе в автомобильных двигателях

  • Н. Сабо, К. Ли, С. Акбар

  • Машиностроение

  • 2003

  Мониторинг и контроль выбросов, связанных со сжиганием, является главным приоритетом во многих отраслях промышленности. Основные методы, используемые для обнаружения дымовых газов, не имеют практического применения на месте…

  Моделирование и измерение выбросов углекислого газа с помощью точечного датчика среднего инфракрасного диапазона на основе оптоволокна

  Сообщается о новом датчике на основе оптоволокна для измерения концентраций выбросов CO2 в выхлопных системах автомобиля. Принцип измерения основан на прямом поглощении по открытому пути…

  Разработка микронагревателей для датчика газа с регулятором температуры AT-Mega 8535 с использованием метода ШИМ (широтно-импульсной модуляции)

  • Meti Megayanti, C. Panatarani, I. Joni

  • Engineering

  • 2016

  Микронагреватель является основным компонентом датчика газа, характеризующимся чувствительностью, селективностью и временным откликом датчика газа, которые зависят от температуры микронагревателя. стабильность. A Cu…

  Назначение и применение газовых сенсоров

  • D. Kohl

  • Химия

  • 2001

  Обсуждаются газовые сенсоры, предназначенные для больших объемов работ. Этот сектор охватывает в основном полупроводниковые датчики, но в сравнении показаны достоинства конкурирующих устройств. Химические и физические…

  Сенсор наноструктуры ZnO, легированный CeO2, в виде цветка, селективный к этанолу в присутствии CO и Ch5

  • Н. Ф. Хамедани, А. Махджуб, А. Ходадади, Ю. Мортазави

  • Материаловедение

  • 90 Характеристики отклика 1082 датчика газа фталоцианина свинца: влияние рабочей температуры и отжига после осаждения
    • C.J. Liu, J. Hsieh, Y. Ju

    • Материаловедение

    • 1996

    Влияние рабочей температуры и отжига после осаждения, а также концентрации газа и расхода на характеристики отклика свинцово-фталоцианинового сенсора исследуется в этом…

    Высокоточная система контроля температуры для КМОП-интегрированных широкодиапазонных резистивных газовых сенсоров

    • G.
