Что такое Arduino Pro Mini. Какие у нее характеристики и особенности. Как использовать Arduino Pro Mini в проектах. Чем она отличается от других плат Arduino. Как правильно подключать и программировать Arduino Pro Mini.
Что такое Arduino Pro Mini и чем она отличается от других плат Arduino
Arduino Pro Mini — это компактная версия популярной платы Arduino, предназначенная для использования в небольших проектах, где важны миниатюрные размеры. Основные отличия Arduino Pro Mini от стандартных плат Arduino:
- Очень маленькие размеры — всего 33 x 18 мм
- Отсутствие USB-порта и преобразователя USB-UART
- Питание 3.3В или 5В (в зависимости от версии)
- Тактовая частота 8 МГц (для версии 3.3В) или 16 МГц (для 5В версии)
- Отсутствие штыревых разъемов (нужно паять провода напрямую)
При этом Arduino Pro Mini сохраняет совместимость с Arduino Uno по набору выводов и программированию. Это позволяет легко перенести проект с обычного Arduino на компактную версию.
Технические характеристики Arduino Pro Mini
Рассмотрим основные технические характеристики платы Arduino Pro Mini:
- Микроконтроллер: ATmega328P
- Рабочее напряжение: 3.3В или 5В
- Входное напряжение: 3.35-12В (для 3.3В версии), 5-12В (для 5В версии)
- Цифровые входы/выходы: 14 (из них 6 с ШИМ)
- Аналоговые входы: 6
- Flash-память: 32 КБ (0.5 КБ занято загрузчиком)
- SRAM: 2 КБ
- EEPROM: 1 КБ
- Тактовая частота: 8 МГц (3.3В) или 16 МГц (5В)
- Размеры: 33 x 18 мм
- Вес: 5 г
Как видим, по основным параметрам Arduino Pro Mini не уступает Arduino Uno, сохраняя при этом очень компактные размеры.
Распиновка Arduino Pro Mini
Рассмотрим распиновку Arduino Pro Mini и назначение основных выводов:
- VCC — питание 3.3В или 5В (в зависимости от версии платы)
- GND — земля
- RAW — вход для подачи нестабилизированного напряжения питания
- D0-D13 — цифровые входы/выходы
- A0-A7 — аналоговые входы
- RX, TX — выводы для последовательной связи
- RESET — сброс микроконтроллера
Важно отметить, что на Arduino Pro Mini отсутствуют штыревые разъемы — для подключения необходимо припаивать провода напрямую к контактным площадкам. Это позволяет сделать конструкцию еще более компактной.
Как подключить и запрограммировать Arduino Pro Mini
Для программирования Arduino Pro Mini потребуется внешний USB-UART преобразователь, например:
- FTDI Basic Breakout
- CP2102 USB to UART Bridge
- CH340G USB to Serial
Порядок подключения и программирования:
- Подключите преобразователь USB-UART к Arduino Pro Mini по схеме:
- DTR — DTR
- TX — RX
- VCC — VCC
- CTS — не подключается
- GND — GND
- Подключите преобразователь к компьютеру по USB
- Установите в Arduino IDE плату «Arduino Pro or Pro Mini»
- Выберите правильный процессор (ATmega328P 3.3V, 8 MHz или ATmega328P 5V, 16 MHz)
- Выберите нужный COM-порт
- Загрузите скетч как обычно
При загрузке может потребоваться нажать кнопку Reset на плате Arduino Pro Mini.
Особенности использования Arduino Pro Mini в проектах
При разработке устройств на базе Arduino Pro Mini следует учитывать некоторые особенности этой платформы:
- Компактные размеры позволяют встраивать Arduino Pro Mini даже в очень маленькие устройства
- Низкое энергопотребление делает плату идеальной для автономных проектов на батарейках
- Версия на 3.3В удобна для прямого подключения многих датчиков и модулей без преобразования уровней
- Отсутствие USB-порта усложняет отладку, поэтому рекомендуется сначала отладить код на обычном Arduino
- Необходимо обеспечить стабильное питание платы в диапазоне 3.3-5В
При правильном подходе Arduino Pro Mini позволяет создавать очень компактные и энергоэффективные устройства на базе платформы Arduino.
Применение Arduino Pro Mini в различных проектах
Благодаря своим компактным размерам и низкому энергопотреблению, Arduino Pro Mini отлично подходит для следующих типов проектов:
- Носимая электроника и умные аксессуары
- Миниатюрные роботы и дроны
- Датчики и сенсоры для интернета вещей
- Автономные метеостанции
- Системы умного дома
- Портативные измерительные приборы
- Игрушки и развивающие конструкторы
Arduino Pro Mini особенно хорошо подходит для проектов, где критичны размеры платы и энергопотребление. При этом сохраняется полная программная совместимость с Arduino Uno, что упрощает разработку.
Сравнение Arduino Pro Mini с другими компактными платформами
Помимо Arduino Pro Mini существуют и другие компактные платформы для разработки. Рассмотрим некоторые альтернативы:
| Платформа | Размеры | Процессор | Память | Особенности |
|---|---|---|---|---|
| Arduino Pro Mini | 33×18 мм | ATmega328P | 32 КБ Flash, 2 КБ RAM | Полная совместимость с Arduino |
| Digispark | 25×19 мм | ATtiny85 | 8 КБ Flash, 512 байт RAM | Встроенный USB, очень дешевая |
| Teensy LC | 35×18 мм | MKL26Z64 | 62 КБ Flash, 8 КБ RAM | 32-битный процессор, USB |
Выбор конкретной платформы зависит от требований проекта. Arduino Pro Mini обеспечивает оптимальный баланс между компактностью, производительностью и совместимостью с экосистемой Arduino.
Советы по работе с Arduino Pro Mini
Чтобы эффективно использовать Arduino Pro Mini в своих проектах, воспользуйтесь следующими рекомендациями:
- Используйте стабилизированное питание 3.3В или 5В для надежной работы платы
- Припаивайте провода напрямую к контактным площадкам для экономии места
- Применяйте энергосберегающие режимы микроконтроллера для увеличения времени автономной работы
- Отлаживайте код сначала на обычном Arduino Uno, а затем переносите на Pro Mini
- Используйте внешний программатор USBasp для прошивки без USB-UART преобразователя
- Добавьте светодиод на пин 13 для удобной индикации при отладке
- Защитите плату от короткого замыкания, поместив ее в корпус
Следуя этим советам, вы сможете максимально эффективно использовать все преимущества Arduino Pro Mini в своих компактных проектах.
Arduino Pro распиновка. Arduino Pro Mini.
Одной из множества платформ Arduino является плата Arduino Pro и Arduino Pro Mini.
Arduino Pro Mini предназначена для установки в небольшие по размерам проекты.
По своим возможностям эти платы ничем не отличаются от плат больших размеров, например Arduino Nano или Arduino UNO.
Отличием является отсутствие возможности прошивать плату напрямую с USB порта компьютера, так как на плате отсутствует встроенный преобразователя FTDI FT232RL (или Ch440G).
Для прошивки надо использовать отдельный программатор, например USB программатор UART CP2102, или другую плату модель Arduino. Например Nano или UNO.
Также 3-х вольтовая плата отличается скоростью работы. Она работают на более медленной скорости 8 МГц.
Плата поставляется без распаянных выводов. Это дает возможность выбрать свой способ подключения платы: через разъемы или соединение проводами.
Выглядят платы так.
Arduino ProArduino Pro Mini
Распиновка Arduino Pro Mini
Arduino Pro Mini ATmega168 3.3V/8MHz 5V/16MHz
| Микроконтроллер | ATmega168PA |
| Рабочее напряжение | 3.3 В или 5 В (в зависимости от модели) |
| Напряжение питания (рекомендуемое) | 3.35-12 В (модель 3.3 В) или 5-12 В (модель 5 В) |
| Напряжение питания (предельное) | 3.35-20 В |
| Цифровые входы/выходы | 14 (6 из которых могут использоваться как выходы ШИМ) |
| Аналоговые входы | 6 |
| ШИМ (PWM) пины | 6 |
| Постоянный ток через вход/выход | 40 мА |
Максимальный выходной ток вывода 3. | 50 мА |
| Flash-память | 16 Кб из которых 2 Кб используются загрузчиком |
| SRAM | 1 Кб |
| EEPROM | 512 байт |
| Тактовая частота | 8 МГц (модель 3.3 В) или 16 МГц (модель 5 В) |
| Встроенный светодиод | 13 |
| Длина | 33.0 мм |
| Ширина | 18.0 мм |
| Вес | 5 г |
Arduino Pro Mini ATmega328 3.3V/8MHz 5V/16MHz
| Микроконтроллер | ATmega328P |
| Рабочее напряжение | 3.3 В или 5 В (в зависимости от модели) |
| Напряжение питания (рекомендуемое) | 3. 35-12 В (модель 3.3 В) или 5-12 В (модель 5 В) |
| Напряжение питания (предельное) | 3.35-20В |
| Цифровые входы/выходы | 14 (6 из которых могут использоваться как выходы ШИМ) |
| Аналоговые входы | 6 |
| ШИМ (PWM) пины | 6 |
| Постоянный ток через вход/выход | 40 мА |
| Максимальный выходной ток вывода 3.3V | 50 мА |
| Flash-память | 32 Кб из которых 2 Кб используются загрузчиком |
| SRAM | 2 Кб |
| EEPROM | 1 Кб |
| Тактовая частота | 8 МГц (модель 3.3 В) или 16 МГц (модель 5 В) |
| Встроенный светодиод | 13 |
| Длина | 33. 0 мм |
| Ширина | 18.0 мм |
| Вес | 5 г |
Arduino Pro и Arduino Pro Mini может получать питание: через кабель FTDI, от платы-конвертора, или от регулируемого источника питания 3.3 В или 5 В (зависит от модели платформы) через вывод Vcc, или от нерегулируемого источника через вывод RAW.
Выводы питания:
RAW. Для подключения нерегулируемого напряжения.
VCC. Для подключения регулируемых 3.3 В или 5 В.
GND. Выводы заземления.
Память
Микроконтроллер ATmega168 имеет: 32 кБ флеш-памяти для хранения кода программы (2 кБ используется для хранения загрузчика), 2 кБ ОЗУ и 1 кБ EEPROM
Микроконтроллер ATmega328 имеет: 16 кБ флеш-памяти для хранения кода программы (2 кБ используется для хранения загрузчика), 1 кБ ОЗУ и 512 байт EEPROMВходы и Выходы
Каждый из 14 цифровых выводов Pro, используя функции pinMode(), digitalWrite(), и digitalRead(), может настраиваться как вход или выход.
Выводы работают при напряжении 3,3 В. Каждый вывод имеет нагрузочный резистор (стандартно отключен) 20-50 кОм и может пропускать до 40 мА. Некоторые выводы имеют особые функции:Последовательная шина: 0 (RX) и 1 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Данные выводы имеют соединение с выводами TX-0 и RX-1 блока из шести выводов.
Внешнее прерывание: 2 и 3. Данные выводы могут быть сконфигурированы на вызов прерывания либо на младшем значении, либо на переднем или заднем фронте, или при изменении значения. Подробная информация находится в описании функции attachInterrupt().
ШИМ: 3, 5, 6, 9, 10, и 11. Любой из выводов обеспечивает ШИМ с разрешением 8 бит при помощи функции analogWrite().
SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Посредством данных выводов осуществляется связь SPI, которая, хотя и поддерживается аппаратной частью, не включена в язык Arduino.
LED: 13.
Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.
Встроенный светодиод, подключенный к цифровому выводу 13. Если значение на выводе имеет высокий потенциал, то светодиод горит.На платформе Pro Mini установлены 6 аналоговых входов, каждый разрешением 10 бит (т.е. может принимать 1024 различных значения). Четыре из них расположены на краю платформы, а другие два (входы 4 и 5) ближе к центру. Измерение происходит относительно земли до значения VCC. Некоторые выводы имеют дополнительные функции:
Существует дополнительный вывод на платформе:
Дополнительные файлы
Arduino Pro Mini 5V 328 16M
Arduino Pro Mini по своим возможностям близок к Arduino Uno и идеально подходит для проектов, где нужно снизить итоговую стоимость и место, занимаемое самим микроконтроллером (в 6 раз меньше чем стандартная плата Uno). Любую идею, основанную на применении Arduino Uno можно воплотить, используя на Arduino Pro Mini.
Характеристики:
| — Микроконтроллер: | ATmega328 |
— Макс. входное напряжение:
|
12 В (рекомендуемое 9В). |
| — Число цифровых входов: | 14 (6 — с ШИМ) |
| — Число аналоговых входов: | 6 |
| — Flash-память: | 32 КБ (из них 2 КБ заняты загрузчиком) |
| — SRAM : | 2 КБ |
| — EEPROM: | 1КБ |
Питание платы Arduino Pro Mini:
Рекомендуем питание в 9 вольт (это оптимальное напряжение встроенного понижающего преобразователя для стабильной работы. При напряжении близком к 12В преобразователь значительно греется).
Arduino Pro Mini можно питать через кабель FTDI (например, PL2303XA), от регулируемого источника питания на 5 В через вывод Vcc или от нерегулируемого источника через вывод RAW (5-12В).
Прошивка платы Arduino Pro Mini:
В отличие от платы Arduino Uno на данной плате отсутствует интерфейс связи с компьютером для прошивки, поэтому понадобиться приобрести отдельный конвертер RS232 или использовать Arduino Uno c контроллером Atmega 328 в корпусе DIP28.
Прошивка Arduino Pro Mini с помощью конвертера PL2303XA:
1. Скачиваем драйвер для связи конвертера с ПК.
2. Соединяем конвертер с платой Pro Mini с помощью соединительных проводов в следующей последовательности:
Mini ______ PL2303
GND ________ GND
VCC ________ + 5V
RX1 ________ TXD
TX0 ________ RXD
Подсоединяем конвертер к ПК. Смотрим в Диспетчере устройств номер COM порта, с которым определился конвертер (например, COM9).
4. Открываем ранее установленную программу Arduino IDE (если ее еще нет, то качаем здесь), выбираем пункт Инструменты / Плата/ Arduino Pro Mini. Выбираем тип процессора во вкладке Инструменты/ Процессор/, в нашем случае это ATmega 328 (5V,16MHz).
Далее Инструменты / Порт/ из списка выбираем порт на котором наш микроконтроллер (например, COM9).
5. Выбираем простейший скетч (например, Файл/ Образцы/ Basics/ Blink) или любой другой, который вам необходим, компилируем. Далее потребуется внимательность. При загрузке скетча необходимо на плате Arduino Pro Mini нажать на кнопку RESET как только загорится светодиод TX на конвертере PL2303XA (символизирующий о начале передачи данных на плату).
6. Если все верно сделано скетч успешно загрузится.
Прошивка Arduino Pro Mini через Arduino Uno:
1. Вынимаем из платы чип Atmega 328 в корпусе DIP28.
2. Соединяем Uno с платой Mini с помощью соединительных проводов в следующей последовательности:
Uno ______ Mini
GND ______GND
VCC ______ + 5V
RX _______ TX0
TX ________ RX1
RESET_____RST
3.
Выбираем в программе Arduino IDE плату — Сервис / Плата / Arduino Pro Mini (5V, 16MHz) ATmega328 и порт на котором данная плата (смотрим в Диспетчере задач) — Сервис / Последовательный порт / COMX (X фактическое значение в цифрах).
4. Заливаем скетч. Готово.
Видео:
Видео на канале arduinoLab (YouTube):
Данное видео о двух способах прошивки платы Pro Mini — через плату Uno или конвертер USB-TTL
Видео на канале arduinoLab (YouTube):
Видео на канале Alex Link (YouTube):
Видео на канале Arduino Tech PTZ (YouTube):
youtube.com/embed/324Hv1QeMFk» frameborder=»0″ allowfullscreen=»allowfullscreen»> Видео на канале Dmitry OSIPOV (YouTube):
Видео на канале Alex Link (YouTube):
Видео на канале Валерий Перинский (YouTube):
Полезные ссылки:
Страница Pro Mini на сайте разработчика www.arduino.cc (eng)
Подробное описание Pro Mini (версия ATmega168) на сайте arduino.ru (рус)
Arduino для начинающих
Основной чип:
MEGA328P-AU
Габариты (Д х Ш х В):
33мм х 18мм х 3мм
Вес:
6г.
Arduino Pro Mini Распиновка, техническое описание, схема, технические характеристики, альтернатива и способы ее использования
19 марта 2018 — 0 комментариев
Плата ARDUINO PRO MINI является одной из прикладных плат. Поскольку это прикладная плата, встроенного программатора в ней нет. Порт USB и другие разъемы также удалены. Потому что, как только он помещается в приложение, программатор и коннекторы практически бесполезны.
ARDUINO PRO MINI бывает двух типов; они различаются по рабочему напряжению КОНТРОЛЛЕРА. Один +3,3В, другой +5В. Выберите подходящую плату в зависимости от области применения.
Конфигурация выводов ARDUINO PRO MINI
ГРУППА КОНТАКТОВ | ИМЯ ПИН-кода | ОПИСАНИЕ |
ИСТОЧНИК ПИТАНИЯ | VCC, GND и RAW | VCC — подключение к +5 В или +3,3 В GND — подключен к ЗАЗЕМЛЕНИЮ RAW – подключен к нерегулируемому источнику питания от 5+В до +12В |
ИНТЕРФЕЙС СВЯЗИ | Интерфейс UART (RXD, TXD) Интерфейс SPI (MOSI, MISO, SCK, SS) TWI-интерфейс (SDA, SCL) | Интерфейс UART (универсальный асинхронный приемник-передатчик) можно использовать для программирования PRO MINI SPI (последовательный периферийный интерфейс) Запрет использования интерфейса для программирования PRO MINI TWI (двухпроводной интерфейс) Интерфейс может использоваться для подключения периферийных устройств. |
ВХОДНЫЕ ВЫХОДНЫЕ КОНТАКТЫ | PD0 — PD7 (8 контактов PORTD) PB0 — PB5 (6 контактов PORTB) PC0 — PC6 (7 контактов PORTC) ADC6 и ADC7 (2 дополнительных контакта) | Хотя у этих 23 контактов много функций, их можно рассматривать как контакты ввода/вывода данных. |
АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ | АЦП0, АЦП1, АЦП2,… АЦП7 | Эти каналы могут использоваться для ввода аналоговых сигналов. Есть 10 битного разрешения. |
ШИМ | OC0A, OC0B, OC1A, OC1B, OC2A, OC2B | Эти шесть каналов могут обеспечивать выходы PWM (широтно-импульсная модуляция). Они имеют 8-битное разрешение. |
СБРОС | СБРОС | Сброс контроллера. |
ВНЕШНИЕ ПРЕРЫВАНИЯ | Т0 и Т1 | Эти два вывода являются специально разработанными аппаратными прерываниями. |
АНАЛОГОВЫЙ КОМПАРАТОР | AIN0 и AIN1 | Эти два контакта подключены к внутреннему компаратору. |
Технические характеристики ARDUINO PRO MINI
Микроконтроллер | Atmega328p — 8-битный контроллер AVR |
Рабочее напряжение | 5 В и 3,3 В |
Вход необработанного напряжения | от 5 В до 12 В |
Максимальный ток через каждый контакт ввода/вывода | 40 мА |
Максимальный общий ток, потребляемый чипом | 200 мА |
Флэш-память | 32 КБ |
ЭСППЗУ | 1 КБ |
Внутреннее ОЗУ | 2Кбайт |
Тактовая частота | 3,3 В — 8 МГц 5 В — 16 МГц |
Рабочая температура | от -40°C до +105°C |
Аналогичные платы ARDUINO
ARDUINO UNO, ARDUINO MEGA, ARDUINO NANO, ARDUINO DUE, ARDUINO LEONARDO
Other Development Boards
RASPBERRY PI SERIES, INTEL GALILEO, INTEL EDISON, ESP32
Where to Use ARDUINO PRO MINI
Все платы ARDUINO популярны из-за простоты понимания и применения.
Кроме того, ARDUINO — это платформа с открытым исходным кодом, где можно получить все связанные данные и оригинальные схемы модулей. На этой платформе можно настроить систему в зависимости от необходимости.
На рынке представлено множество плат ARDUINO. Они доступны с различными функциями и пакетами. Можно выбрать подходящую доску в зависимости от потребности.
Существует несколько случаев, когда PRO MINI предпочтительнее других плат Arduino:
Случай 1: Система является постоянной установкой. В постоянных приложениях плату нужно запрограммировать только один раз, и все. В этих случаях предоставляемые функции, такие как USB-программатор, разъемы ввода-вывода и другое вспомогательное оборудование, бесполезны. PRO MINI специально разработан для этих систем. Эта плата имеет только базовое оборудование, достаточное для этих приложений.
Вариант 2: Для удобства. Эта плата является одной из самых маленьких плат ARDUINO. Благодаря удобному размеру его можно использовать в мобильных приложениях.
Вариант 3: С базовым оборудованием стоимость платы значительно ниже.
Корпус 4: С памятью 32 Кбайт PRO MINI может работать с большинством прикладных программ.
Как использовать ARDUINO PRO MINI
Использование PRO MINI аналогично любой другой макетной плате. Все, что вам нужно сделать, это запрограммировать контроллер и предоставить соответствующее периферийное устройство для запуска системы. Ниже мы шаг за шагом обсудим программирование PRO MINI.
- Сначала вам нужен программатор. Как упоминалось ранее, PRO MINI не имеет встроенного программатора, поэтому вы не можете подключить PRO MINI напрямую к ПК для его программирования. Выберите программатор UART или SPI. Желательно UART программатор.
- Загрузите и установите программное обеспечение ARDUINO IDE. [https://www.arduino.cc/en/Main/Software]
- Перечислите функции, которые должен выполнять PRO MINI.
- Запишите функции как программу в IDE. Помните, что программа написана на языке «C».
- Подключите программатор и установите связь между IDE и PRO MINI.
- Записать программу в PRO MINI через IDE.
- Отключите программатор. Обеспечьте питание и подключите необходимые периферийные устройства. После сброса система управления выполняет программу и обеспечивает желаемый результат.
Помните, что программа написана на языке «C».Приложения
- Хобби проекты.
- Системы электроснабжения.
- IoT-приложений.
- Системы отображения.
- Приборы.
2D-модель и размеры
Теги
Arduino
Макетная плата
Связанный пост
Комментарии
Использование платы Arduino Pro Mini 3,3 В
Авторы: Джимблом
Избранное Любимый 16
Так что же отличает Arduino Pro Mini от Arduino Uno? Ну и самое очевидное отличие — это форм-фактор.
Pro Mini довольно… мини, размером всего 1,3×0,70 дюйма. Это примерно 16-й размер Arduino Uno. Компактный размер отлично подходит для проектов, в которых вам может понадобиться разместить Arduino в крошечном корпусе. , но это также означает, что Pro Mini физически не совместим с шилдами Arduino 9.0026 (вы все еще можете подключить Mini к любому шилду Arduino).
Сравнение размера стандартного Arduino Uno с (метко названным) Pro Mini.
Mini содержит почти столько же микропроцессорных возможностей, сколько и обычный Arduino, но есть несколько основных аппаратных изменений, о которых вам следует знать, прежде чем вы начнете адаптировать свой проект к Mini. Первое явное аппаратное отличие — это напряжение, с которым работает Mini: 3,3 В . В отличие от Arduino Uno, который имеет на борту регуляторы на 5 В и 3,3 В, у Mini есть только один регулятор. Это означает, что если у вас есть периферийные устройства, которые работают только на 5 В, вам, возможно, придется выполнить некоторое смещение уровня, прежде чем вы подключите его к Pro Mini (или вы можете выбрать 5-вольтовый вариант Pro Mini).
Другое существенное отличие от стандартного Arduino заключается в скорости работы ATmega328. Pro Mini 3.3V работает на частоте 8MHz , что вдвое меньше скорости Arduino Uno. Мы поставили на Mini более медленный резонатор, чтобы гарантировать безопасную работу ATmega. Тем не менее, не позволяйте более медленной скорости отпугнуть вас от использования Mini; 8 МГц по-прежнему достаточно быстро, и Mini по-прежнему сможет управлять практически любым проектом, который может Arduino Uno.
Последним недостающим компонентом оборудования является преобразователь USB-последовательный порт на базе Atmega16U2 и прилагаемый к нему разъем USB. Нам пришлось убрать всю схему USB, чтобы сделать Pro Mini как можно меньше. Отсутствие этой схемы означает, что для загрузки кода в Arduino Pro Mini требуется внешний компонент, FTDI Basic Breakout или любой преобразователь USB-последовательный порт.
Примечание: Помимо FTDI, который используется в этом руководстве, существуют другие преобразователи USB-to-serial (например, Ch440, CP210X, CY7C65213 и т.
д.), которые можно использовать для загрузки кода в Arduino Pro Mini. Обязательно проверьте плату и установите соответствующий драйвер для преобразователя USB-to-serial.

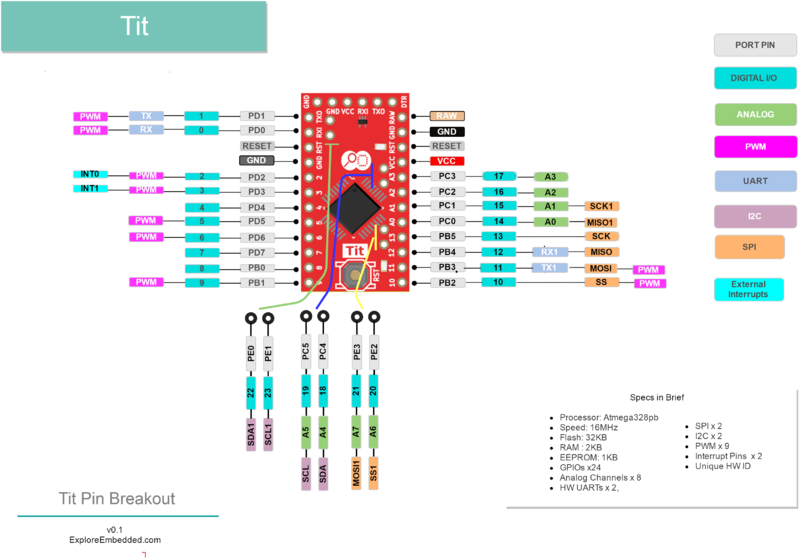

Схема и распиновка
Схему Pro Mini можно разбить на три блока: регулятор напряжения, ATmega328 и вспомогательная схема, а также разъемы.
Штифты Pro Mini окружают три из четырех сторон. Выводы на короткой стороне используются для программирования, они соответствуют базовому прорыву FTDI. Контакты на двух других сторонах представляют собой набор контактов питания и GPIO (как у стандартного Arduino).
Имеется три различных контакта, связанных с питанием: GND, VCC и RAW. GND, очевидно, является общей ссылкой/землей/0В. RAW — это входное напряжение, подаваемое на регулятор. Напряжение на этом входе может быть от 3,4 до 12В. Напряжение на VCC подается непосредственно на Pro Mini, поэтому любое напряжение, подаваемое на этот контакт, уже должно быть отрегулировано до 3,3 В.
Четыре вывода фактически не расположены на краю платы: A4, A5, A6 и A7.
