Как правильно подключить OLED-дисплей SSD1306 к Arduino. Какие библиотеки нужны для работы с OLED. Как написать код для вывода информации на OLED-экран. Какие ошибки могут возникнуть при подключении OLED к Arduino и как их исправить.
Что такое OLED-дисплей SSD1306 и его преимущества
OLED-дисплей SSD1306 — это монохромный дисплей с органическими светодиодами, который часто используется в проектах с Arduino и другими микроконтроллерами. Он обладает рядом преимуществ по сравнению с обычными ЖК-дисплеями:
- Высокая контрастность и яркость изображения
- Широкий угол обзора — до 180 градусов
- Низкое энергопотребление
- Компактные размеры
- Отсутствие подсветки
- Быстрый отклик
Эти дисплеи доступны в разных размерах, наиболее популярны варианты 128×64 и 128×32 пикселя. Они поддерживают интерфейсы I2C и SPI для подключения к микроконтроллеру.
Необходимые компоненты для подключения OLED к Arduino
Для подключения OLED-дисплея SSD1306 к Arduino вам понадобятся следующие компоненты:
- Плата Arduino (Uno, Nano, Pro Mini и др.)
- OLED-дисплей на базе контроллера SSD1306
- Соединительные провода
- Макетная плата (опционально)
Также потребуется установить библиотеку для работы с OLED. Наиболее популярные варианты:
- Adafruit SSD1306
- U8g2
- Tiny4kOLED
Выбор библиотеки зависит от конкретных задач вашего проекта. Adafruit SSD1306 проста в использовании, U8g2 более функциональна, а Tiny4kOLED оптимизирована для экономии памяти.

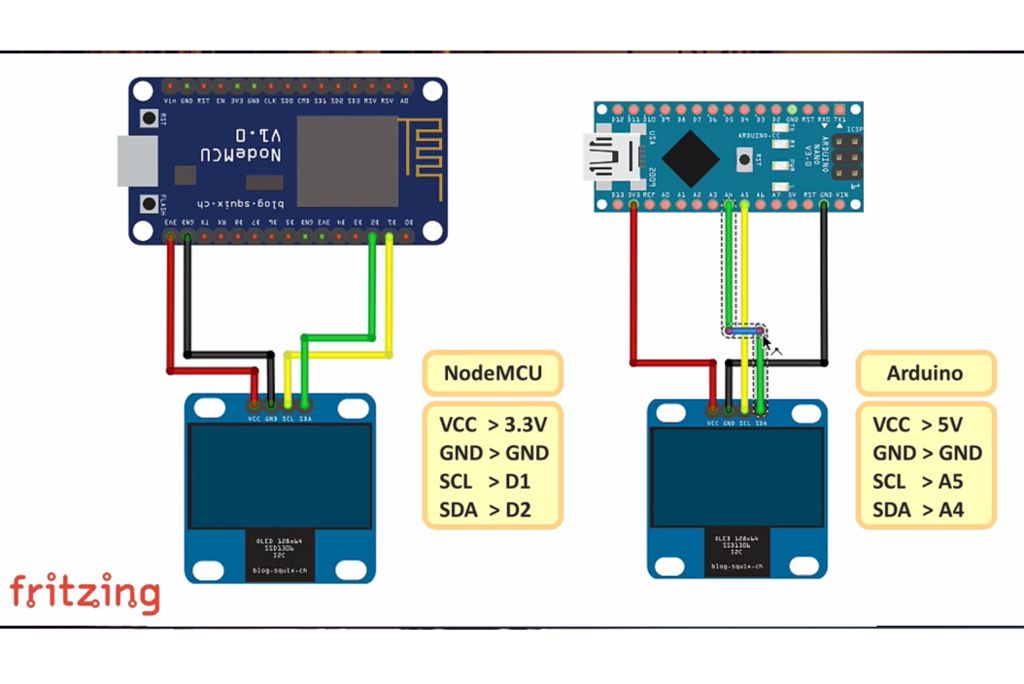

Схема подключения OLED-дисплея к Arduino по I2C
Подключение OLED-дисплея SSD1306 к Arduino по интерфейсу I2C выполняется следующим образом:
- VCC дисплея → 5V Arduino
- GND дисплея → GND Arduino
- SCL дисплея → A5 Arduino (SCL)
- SDA дисплея → A4 Arduino (SDA)
Для Arduino Nano и Pro Mini контакты SCL и SDA могут отличаться, уточняйте по документации вашей платы. Некоторые OLED-модули могут требовать напряжение питания 3.3V вместо 5V.
Настройка и инициализация OLED-дисплея в коде Arduino
После физического подключения дисплея необходимо настроить его программно. Пример базового кода с использованием библиотеки Adafruit SSD1306:
#include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 #define OLED_RESET -1 #define SCREEN_ADDRESS 0x3C Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET); void setup() { Serial.begin(9600); if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) { Serial.println(F("SSD1306 allocation failed")); for(;;); } display.clearDisplay(); display.setTextSize(1); display.setTextColor(SSD1306_WHITE); display.setCursor(0,0); display.println("Hello, World!"); display.display(); } void loop() { // Ваш код }
Этот код инициализирует дисплей, очищает его и выводит текст «Hello, World!». Не забудьте заменить SCREEN_WIDTH, SCREEN_HEIGHT и SCREEN_ADDRESS на значения, соответствующие вашему дисплею.
Вывод текста и графики на OLED-дисплей
Библиотека Adafruit SSD1306 предоставляет множество функций для работы с текстом и графикой. Вот несколько примеров:
Вывод текста:
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.setCursor(0,0);
display.println("Первая строка");
display.println("Вторая строка");
display.display();
Рисование графических примитивов:
display.clearDisplay();
display.drawLine(0, 0, 127, 63, SSD1306_WHITE);
display.drawRect(10, 10, 50, 30, SSD1306_WHITE);
display.fillCircle(100, 30, 20, SSD1306_WHITE);
display.display();
Помните, что после любых изменений на дисплее необходимо вызывать функцию display.display() для обновления изображения.
Оптимизация использования памяти при работе с OLED
OLED-дисплеи могут потреблять значительную часть памяти Arduino, особенно на платах с ограниченными ресурсами. Вот несколько советов по оптимизации:
- Используйте библиотеку Tiny4kOLED для экономии памяти
- Храните строки и графику в PROGMEM
- Избегайте использования функций вроде sprintf, которые занимают много памяти
- Используйте буферизацию только при необходимости
Пример использования PROGMEM для хранения строк:
const char string_0[] PROGMEM = "Строка 0";
const char string_1[] PROGMEM = "Строка 1";
const char* const string_table[] PROGMEM = {string_0, string_1};
char buffer[20];
strcpy_P(buffer, (char*)pgm_read_word(&(string_table[i])));
display.println(buffer);
Такой подход позволяет экономить оперативную память Arduino.
Устранение типичных проблем при работе с OLED-дисплеем
При подключении и использовании OLED-дисплея SSD1306 могут возникнуть некоторые проблемы. Вот наиболее распространенные из них и способы их решения:
Дисплей не включается:
- Проверьте правильность подключения проводов
- Убедитесь, что выбрано правильное напряжение питания (3.3V или 5V)
- Проверьте I2C-адрес дисплея (обычно 0x3C или 0x3D)
Искаженное изображение:
- Убедитесь, что выбран правильный размер дисплея в коде
- Проверьте настройки частоты I2C
Программа занимает слишком много памяти:
- Используйте библиотеку Tiny4kOLED вместо Adafruit SSD1306
- Храните строки и изображения в PROGMEM
- Оптимизируйте код, удалив неиспользуемые функции
При возникновении проблем также полезно использовать серийный монитор для отладки и вывода дополнительной информации о состоянии дисплея и выполнении программы.
Создание анимации на OLED-дисплее
OLED-дисплеи SSD1306 отлично подходят для создания простых анимаций благодаря своей высокой скорости обновления. Вот пример создания анимации движущегося круга:
int x = 0;
int direction = 1;
void loop() {
display.clearDisplay();
display.fillCircle(x, 32, 5, SSD1306_WHITE);
display.display();
x += direction;
if (x >= 127 || x <= 0) {
direction *= -1;
}
delay(10);
}
Этот код создаст анимацию круга, двигающегося от левого края экрана к правому и обратно. Для более сложных анимаций можно использовать массивы кадров или создавать объекты с собственной логикой движения.
Использование OLED-дисплея в проектах Интернета вещей
OLED-дисплеи SSD1306 часто используются в проектах Интернета вещей (IoT) для отображения данных с датчиков или статуса устройства. Вот пример использования OLED-дисплея для отображения температуры и влажности с датчика DHT11:
#include <DHT.h> #include <Adafruit_SSD1306.h> #define DHTPIN 2 #define DHTTYPE DHT11 DHT dht(DHTPIN, DHTTYPE); Adafruit_SSD1306 display(128, 64, &Wire, -1); void setup() { dht.begin(); display.begin(SSD1306_SWITCHCAPVCC, 0x3C); } void loop() { float h = dht.readHumidity(); float t = dht.readTemperature(); display.clearDisplay(); display.setTextSize(1); display.setTextColor(SSD1306_WHITE); display.setCursor(0,0); display.print("Humidity: "); display.print(h); display.print(" %"); display.setCursor(0, 20); display.print("Temperature: "); display.print(t); display.print(" C"); display.display(); delay(2000); }
Этот код считывает данные с датчика DHT11 и отображает их на OLED-дисплее. Такой подход можно использовать для отображения данных с любых других датчиков или информации, полученной через интернет-соединение.
