Arduino rfid. Введение в RFID с Arduino: работа с модулем MFRC522

Как работает RFID с Arduino. Какое оборудование нужно для работы с RFID-метками. Как подключить модуль MFRC522 к Arduino. Как считывать и записывать данные на RFID-метки с помощью Arduino. Какие возможности предоставляет библиотека MFRC522 для Arduino.

Что такое RFID и как она работает

RFID (Radio Frequency IDentification) — это технология радиочастотной идентификации объектов с помощью специальных меток. RFID-система состоит из трех основных компонентов:

  • RFID-метки (транспондеры) — небольшие электронные устройства, содержащие уникальный идентификатор и память для хранения данных
  • RFID-считыватель — устройство для считывания/записи информации с меток
  • Управляющий компьютер или микроконтроллер для обработки данных

Принцип работы RFID заключается в следующем:

  1. RFID-считыватель генерирует радиосигнал определенной частоты
  2. Метка, попадая в зону действия считывателя, получает энергию от этого сигнала
  3. Метка отправляет ответный сигнал со своим уникальным идентификатором
  4. Считыватель принимает этот сигнал и передает данные на управляющее устройство

Такой способ позволяет бесконтактно идентифицировать объекты на расстоянии от нескольких сантиметров до нескольких метров.

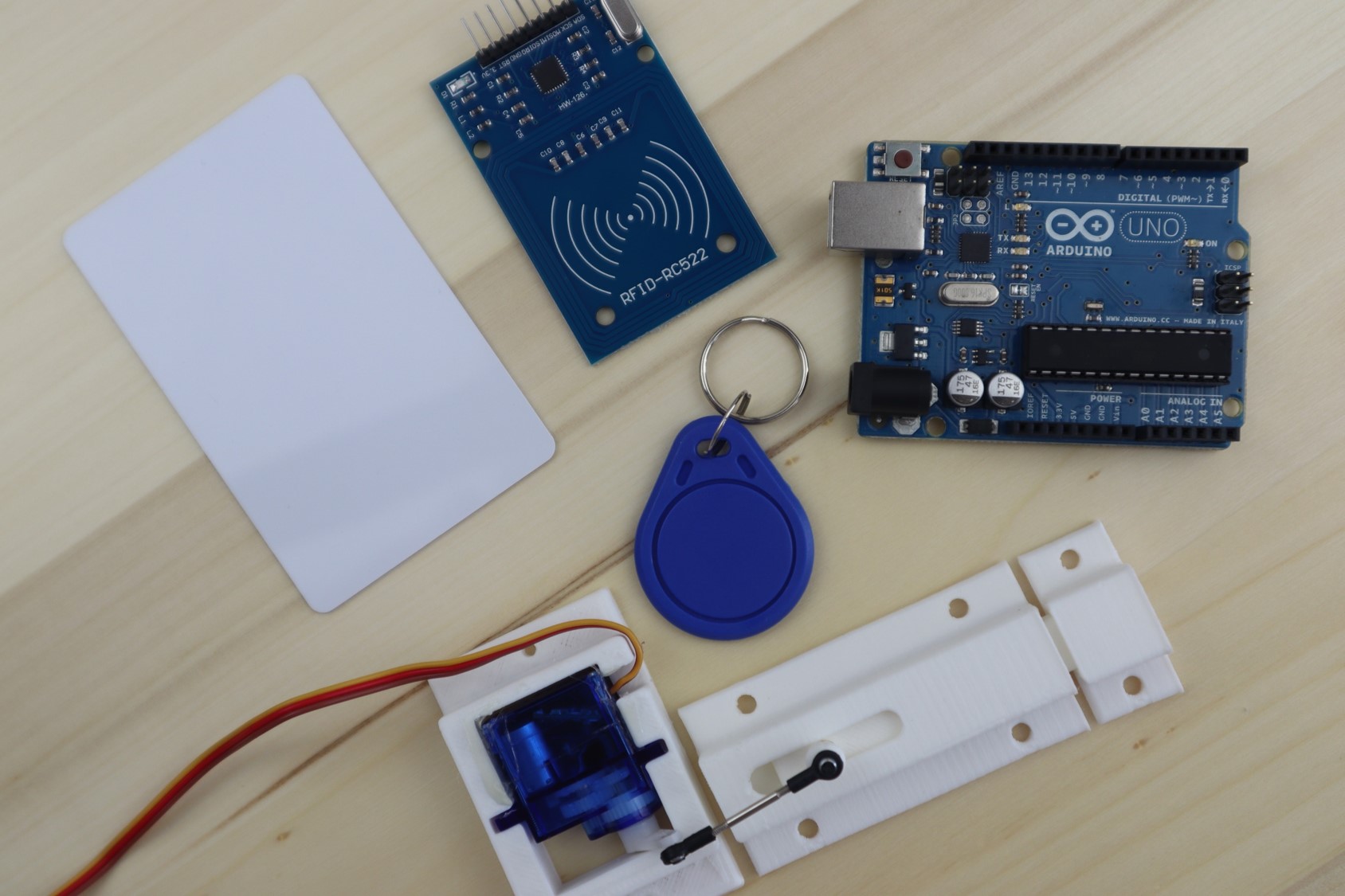

Оборудование для работы с RFID на Arduino

Для реализации простой RFID-системы на базе Arduino понадобится следующее оборудование:

  • Плата Arduino (например, Arduino Uno)
  • RFID-модуль MFRC522
  • RFID-метки или карты стандарта Mifare Classic 1K
  • Соединительные провода

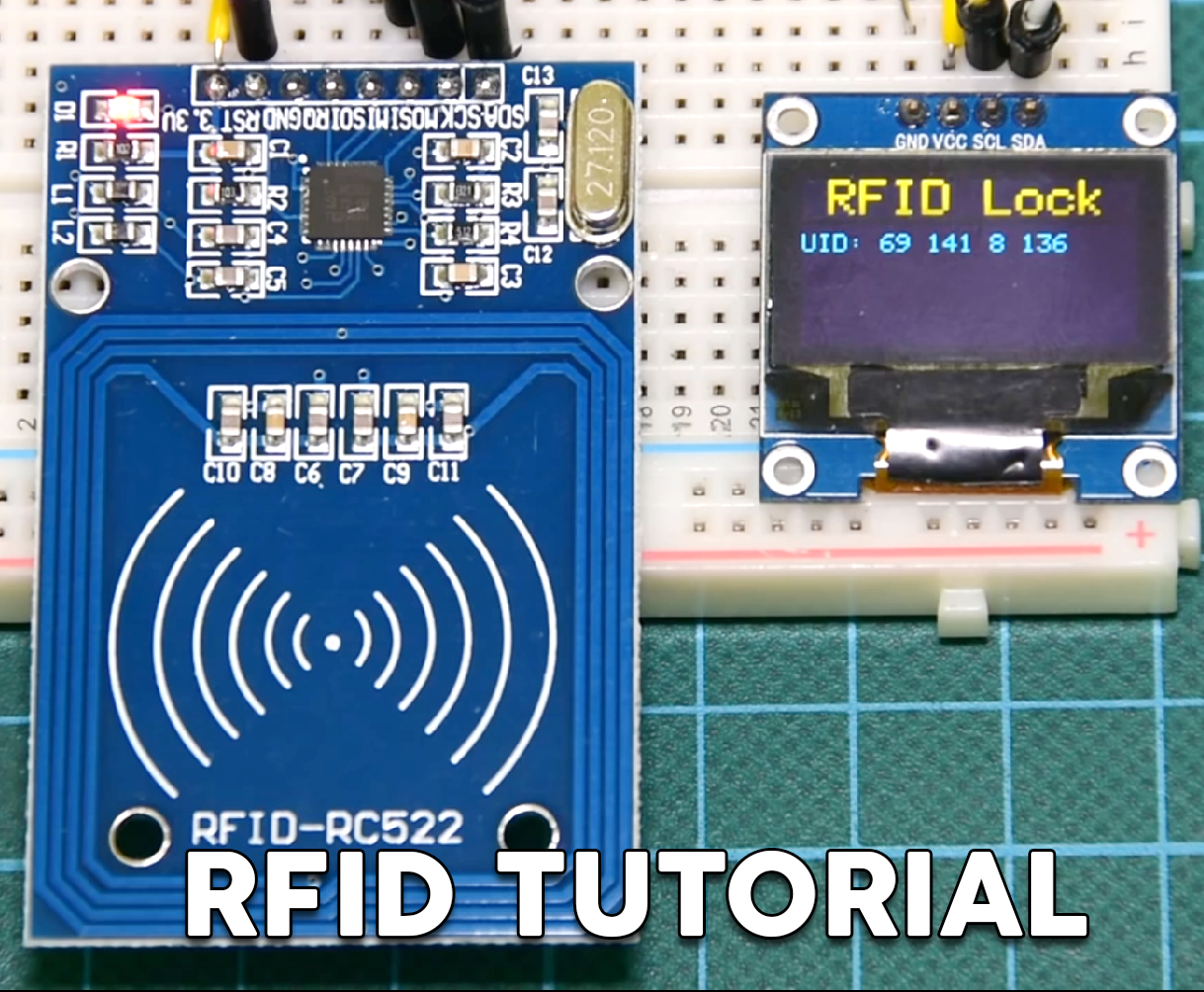

MFRC522 — это популярный недорогой RFID-модуль, работающий на частоте 13.56 МГц. Он позволяет считывать и записывать данные на RFID-метки стандарта Mifare Classic.

Подключение MFRC522 к Arduino

RFID-модуль MFRC522 подключается к Arduino по интерфейсу SPI. Схема соединения выглядит следующим образом:

  • SDA (SS) -> 10
  • SCK -> 13
  • MOSI -> 11
  • MISO -> 12
  • IRQ -> не используется
  • GND -> GND
  • RST -> 9
  • 3.3V -> 3.3V

После подключения модуля можно приступать к программированию Arduino для работы с RFID.

Установка и тестирование библиотеки MFRC522

Для работы с модулем MFRC522 удобно использовать специальную библиотеку. Ее можно установить через менеджер библиотек Arduino IDE:

  1. Выберите «Скетч» -> «Подключить библиотеку» -> «Управлять библиотеками»
  2. В поиске введите «MFRC522»
  3. Установите библиотеку «MFRC522» от «GithubCommunity»

После установки библиотеки можно проверить ее работу с помощью примера DumpInfo:


  1. Выберите «Файл» -> «Примеры» -> «MFRC522» -> «DumpInfo»
  2. Загрузите скетч в Arduino
  3. Откройте монитор порта
  4. Поднесите RFID-метку к считывателю

В мониторе порта должна отобразиться информация о метке, включая ее уникальный идентификатор (UID).

Считывание UID RFID-метки

Уникальный идентификатор (UID) — это основной параметр RFID-метки, позволяющий ее однозначно идентифицировать. Для считывания UID можно использовать следующий код:

«`cpp #include #include #define SS_PIN 10 #define RST_PIN 9 MFRC522 rfid(SS_PIN, RST_PIN); void setup() { Serial.begin(9600); SPI.begin(); rfid.PCD_Init(); } void loop() { if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) return; Serial.print(«UID метки: «); for (byte i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); rfid.PICC_HaltA(); rfid.PCD_StopCrypto1(); } ```

Этот скетч будет выводить UID каждой поднесенной метки в монитор порта.


Запись данных на RFID-метку

Помимо UID, на RFID-метки можно записывать дополнительные данные. Для этого используются следующие основные функции библиотеки MFRC522:

  • MIFARE_Read() — чтение блока данных
  • MIFARE_Write() — запись блока данных
  • PCD_Authenticate() — аутентификация для доступа к сектору

Пример записи строки на метку:

«`cpp #include #include #define SS_PIN 10 #define RST_PIN 9 MFRC522 rfid(SS_PIN, RST_PIN); MFRC522::MIFARE_Key key; void setup() { Serial.begin(9600); SPI.begin(); rfid.PCD_Init(); for (byte i = 0; i < 6; i++) { key.keyByte[i] = 0xFF; } } void loop() { if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) return; Serial.println("Обнаружена метка"); byte buffer[16]; byte block = 4; byte len = 16; String data = "Hello, RFID!"; data.getBytes(buffer, len); MFRC522::StatusCode status = rfid.PCD_Authenticate(MFRC522::PICC_CMD_MF_AUTH_KEY_A, block, &key, &(rfid.uid)); if (status != MFRC522::STATUS_OK) { Serial.println("Ошибка аутентификации"); return; } status = rfid.MIFARE_Write(block, buffer, 16); if (status != MFRC522::STATUS_OK) { Serial.println("Ошибка записи"); return; } Serial.println("Данные успешно записаны"); rfid.PICC_HaltA(); rfid.PCD_StopCrypto1(); } ```

Этот скетч записывает строку «Hello, RFID!» в 4-й блок метки. Для чтения данных можно использовать аналогичный подход с функцией MIFARE_Read().


Применение RFID с Arduino

RFID-технология в сочетании с Arduino открывает широкие возможности для создания различных проектов:

  • Системы контроля доступа
  • Электронные замки
  • Учет товаров и активов
  • Системы оплаты
  • Идентификация животных
  • Умный дом

Например, можно реализовать простую систему контроля доступа, сравнивая считанный UID метки с разрешенными идентификаторами в базе данных.

Ограничения и безопасность RFID

При работе с RFID следует учитывать некоторые ограничения:

  • Небольшая дальность действия (до 10 см для MFRC522)
  • Возможность клонирования простых меток
  • Уязвимость к радиопомехам
  • Ограниченный объем памяти меток

Для повышения безопасности рекомендуется:

  • Использовать шифрование данных
  • Применять аутентификацию
  • Регулярно менять ключи доступа
  • Комбинировать RFID с другими методами защиты

При правильном подходе RFID может обеспечить достаточный уровень безопасности для многих применений.

Заключение

RFID-технология в сочетании с Arduino предоставляет широкие возможности для создания систем идентификации и контроля доступа. Модуль MFRC522 позволяет легко реализовать базовый функционал работы с RFID-метками. Ключевые моменты при работе с RFID:


  • Правильное подключение модуля к Arduino
  • Использование библиотеки MFRC522
  • Работа с уникальными идентификаторами меток
  • Чтение и запись пользовательских данных
  • Учет ограничений технологии

Освоив основы работы с RFID на Arduino, вы сможете создавать более сложные и функциональные проекты с применением этой технологии.
