Arduino Nano Pinout: Технические характеристики, описание

Технологии идут рука об руку с робототехникой и электроникой. В центре всего этого находится электронная плата, а самая распространенная плата в мире электроники — это плата Arduino. Люди также думают, что Aduino — это микроконтроллеры, однако это печатные платы с множеством компонентов, включая микроконтроллер. Напротив, Arduino Nano Pinout как печатная плата имеет несколько компонентов внутри себя, и это делает ее еще более интересной для изучения.

Что такое Arduino Nano Pinout

Arduino Nano — это маленькая серийная печатная плата микроконтроллерного процессора ATmega328P с размерами 4,5 см на 1,8 см. Действительно, Arduino Nano популярен вместо Arduino UNO из-за многих сходств.

Наиболее существенное отличие заключается в том, что Arduino UNO использует форму печатной платы Plastic Dual-In-line Package (PDIP) и имеет 30 выводов, в то время как Arduino Nano использует пластиковый четырехслойный плоский пакет (TQFP) и имеет 32 вывода. Фактически, Arduino Nano использует Micro USB Type-B, в то время как Arduino Nano имеет разъем питания постоянного тока.

（Также известен как PDIP (пластиковый DIP)）.

（Thin pin Square flat package (TQFP)）.

Таким образом, Arduino Nano предпочтительнее Arduino UNO из-за небольшого размера, цены и специальных функций, поскольку они оба имеют схожие функциональные возможности.

(Вид Arduino Nano спереди, сзади и сбоку)

Особенности Arduino Nano

Микроконтроллер ATmega328P поставляется со встроенным загрузчиком, что облегчает прошивку платы вашим кодом. Микроконтроллер относится к семейству 8-битных AVR (аудио/видео приемников).

Рабочее напряжение сигнала 5 В.

Питание через VIN или VCC может варьироваться от 7В до 12В.

Флеш-память процессора 32 КБ, из которых 2 КБ используются загрузчиком.

Тактовая частота 16 МГц или кристаллический осциллятор.

2KB памяти SRAM.

1KB памяти EEPROM

Arduino Nano имеет 30 выводов. Восемь аналоговых контактов, 14 цифровых контактов, 6 контактов питания и 2 контакта сброса.

Потребление питания 19 мА.

40 мА постоянного тока на каждый контакт ввода/вывода.

Небольшой размер Arduino Nano Pinout позволяет использовать его в стандартных макетных платах, что делает его первым выбором для многих приложений.

Поддерживает коммуникации SPI (Serial Peripheral Interface), USART (Universal Synchronous/Asynchronous Receiver/Transmitter), а также коммуникации с использованием межинтеграционных схем (IIC).

Пример базовой шины SPI）

Использует Micro USB Type-B, в отличие от Arduino UNO.

Внутрисхемное последовательное программирование (ICSP) позволяет программировать микроконтроллер без отсоединения от печатной платы.

（RJ11 повернуть ICSP PIC программатор）.

Технические характеристики Arduino Nano

ARDUINO NANO	СПЕЦИФИКАЦИЯ
Микроконтроллер	ATmega328P
Флеш-память процессора	32 КБ (2 КБ используется загрузчиком) флэш-памяти
Архитектура / процессор	AVR 8-бит
SRAM	2 КБ
EEPROM	1 КБ
Тактовая частота	Тактовая частота 16 МГц
Источник рабочего напряжения	5V
Аналоговые входы/выходы	8
Входное напряжение	7В-12В
Постоянный ток на контакты ввода/вывода	40 мА
Цифровые контакты ввода/вывода	22
Выход широтно-импульсной модуляции (ШИМ)	6
Потребляемая мощность	19 мА
Размер печатной платы	1,8 см X 4,5 см
USB	Тип-B Micro USB
ICSP заголовок	ДА
Связь	IIC, SPI коммуникация, USART
Вес	7 грамм
Программируемый	Arduino IDE

Расположение выводов Arduino Nano

В этом разделе мы объясним функции пинов в базовом оборудовании, а также подробно обсудим альтернативные задачи пинов.

(Расположение функциональных контактов Arduino Nano)

Контакт TX / D1 — это цифровой контакт ввода/вывода, отвечающий за передачу последовательных данных с печатной платы Arduino Nano. Следовательно, это серийный порт.

PIN RX / D0 — это цифровой вывод ввода -вывода, ответственный за получение последовательных данных в Arduino Nano PCB. Следовательно, это один из штифтов последовательной связи и серийный порт.

2 Сбросить штифты и одна кнопка сброса, которая сбрасывает микроконтроллер и кнопку сброса до активного низкого уровня.

PIN D2 и D3. Это цифровые контакты ввода/вывода, используемые для прерывания программы микроконтроллера в случае чрезвычайной ситуации или когда более важная функция требует выполнения, а программа работающей программы нуждается в прекращении.

D0 до D13 Serial Clock (SCK) PINS. Все это 14 цифровых выводов (ввод/вывод (ввод) нано-распиненности Arduino. Кроме того, конфигурация контактов соответствует требованиям приложения с использованием функций PinMode (), DigitalRead () и DigitalWrite (). Цифровые выводы ввода-вывода также имеют внутренний резистор подтягивания, который варьируется от 20 до 40 Ом и не подключен по умолчанию. Впоследствии цифровые выводы ввода -вывода также могут поставлять 40 мА тока питания для питания микроконтроллера.

D3, D5, D6, D9 и D11 CONCS для модуляции ширины импульса. Следовательно, они управляют двигателем с точки зрения скорости, светодиодной яркости и многих других функций, которые нуждаются в модуляции.

A0 до A7 PINS. Это восемь аналоговых входных контактов, а аналоговые входы имеют 8-битную функцию аналого-цифрового преобразователя (ADC). Кроме того, он читается с помощью функции Analogread (), которая также считывает значения из указанных аналоговых контактов.

D10 сигнал и системы (SS), D11 Master Out Slave In (MOSI), Master D12 в Slab Out (MISO) и D13 Serial Clock Clock (SCK).

Следовательно, это цифровые контакты, которые используются в (последовательном периферическом интерфейсе) SPI.

Встроенный светодиод (13). Этот цифровой штифт управляет внутренним светодиодом, встроенным на плату, включает или выключает его, когда это необходимо.

A4 (SDA), A5 (SCA) PINS. Это аналоговые контакты для двухпроводной интерфейса (TWI) или взаимосвязанной связи (I2C).

AREF-это аналоговая ссылка на преобразование напряжения в цифру (ADC).

VIN, один из штифтов питания, представляет собой штифт входного напряжения питания, используемый при подключении к внешнему источнику питания (уровень входного напряжения 7 В — 12 В). Микроконтроллер.

3V3 — минимальное напряжение, генерируемое встроенным регулятором напряжения наноса.

5V — это регулируемое напряжение питания, используемое нановой платой для питания своих компонентов.

GND -штифт — это заземляющий штифт на доске нано.

Как привести к укреплению arduino nano

Вам нужно будет включить Arduino Nano, чтобы запустить ваше первое приложение. В этом разделе также обсуждаются выработка нано -нано и режимы мощности. Эти режимы мощности могут обеспечить безопасность вашей платы Arduino, особенно от повреждения питания.

(Arduino Nano с использованием Mini USB)

Arduino Nano Pinout-Кабельный разъем Mini-B USB-подключите мини-разъем кабеля USB-кабеля к штифту и позвольте ему рисовать мощность из любого источника, из которого происходит соединение. С одной стороны, эта опция также позволяет рисовать мощность с любого устройства, которое специально поддерживает USB -разъемы Micro USB.

VIN PIN-6-20V Нерегулируемый внешний источник питания, специально проходит через контакт к плате для его питания. После этого мощность проходит через регулирование наносочной платой до напряжения 5 В, подходящего для работы платы питания регулятором напряжения платы.

— Не менее важно, если у вас есть регулируемый источник питания 5V, вот где происходит подключение питания. Следовательно, этот источник также обеспечивает питание напрямую в плату; Следовательно, любая перегрузка внешнего источника питания или внешние прерывания могут специально повредить плату микроконтроллера Arduino.

Разница между arduino uno и arduino nano

Напротив, Arduino Uno и Arduino Nano имеют значительные различия в технических характеристиках. Однако ниже рассматриваются некоторые различия.

( Arduino Nano и Arduino UNO размещены бок о бок )

Для сравнения: Arduino Uno на 6,9 см x 5.3 см больше Arduino Nano, а Arduino Nano имеет размер 1,8 см x 4.5 см.

В отличие от этого, Arduino Nano инкапсулирована в виде платы TQFP ( плоская упаковка пластмассовой четверки ), а Arduino UNO – в виде платы PDIP ( пластиковая двухрядная прямая упаковка ).

Для сравнения, у Ардуино Нано есть 32 подвода, а у Ардуино — 30. Две дополнительные подставки на Arduino Nano используются для функций ADC.

Для сравнения, у Arduino Uno имеется гнездо питания DC и обычная линия USB, а у Arduino Nano используется порт mini-B USB; Таким образом, можно получить питание от обычного подключения mini-B USB. Впоследствии он также позволяет осуществлять связь через USB.

Как программировать Arduino Nano

( Настройки Arduino Nano на испытательной пластине )

В этом разделе мы обсудим, как программировать Arduino и выполнять программы.

Первым шагом является загрузка Arduino IDE и связанных с ним драйверов, таких как ядро megaAVR. Позже, как только будет установлена плата Arduino IDE, используйте порт USB для подключения платы Arduino к компьютеру. Он будет питать светодиоды.

В то же время в программном обеспечении Arduino выберите правильный тип платы Arduino, которую вы используете. Перейти к встроенному примеру кода. Затем загрузите образец кода с вашего компьютера на доску в верхней колонке программного обеспечения Arduino. Как только процесс будет завершен, встроенный LED Arduino начнет мигать. После этого можно наблюдать Arduino и видеть, что ваша команда выполняется. Таким образом, если у вас есть образец кода, мигающий панелью Arduino, вы увидите, что делает доска nano.

Резюме

Короче говоря, степень применения и знакомства Arduino Nano основана главным образом на характеристиках и функциях, рассмотренных в данной статье. Кроме того, Arduino Nano имеет много применений, таких как следящие жесты и электронные бортовые датчики.

Короче говоря, мы также определили, что программирование Arduino может изменяться в рамках более широкой программы. Кроме того, обсуждались вопросы связи SPI и последовательной связи с ведущими ногами. Если у вас есть какие — либо технические вопросы или вопросы, не стесняйтесь обращаться к нам. Мы всегда рады услышать ваши отзывы.

Arduino UNO Rev3 с длинными контактами

Arduino UNO с длинными контактами — это версия UNO, классической платы Arduino, с более длинными контактами, позволяющими устанавливать плату поверх любой несущей схемы.

ПОСЛЕДНЯЯ РЕДАКЦИЯ:

26.04.2023, 09:28

Примечание. Эта страница относится к продукту, который больше не используется.

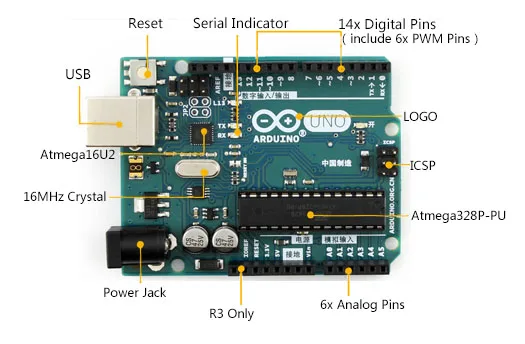

Плата Arduino UNO

Arduino UNO представляет собой плату микроконтроллера на базе ATmega328P (даташит). Он имеет 14 цифровых входных/выходных контактов (из которых 6 могут использоваться как выходы ШИМ), 6 аналоговых входов, керамический резонатор 16 МГц (CSTCE16M0V53-R0), соединение USB, разъем питания, разъем ICSP и кнопку сброса. . Он содержит все необходимое для поддержки микроконтроллера; просто подключите его к компьютеру с помощью USB-кабеля или подключите к нему адаптер переменного тока или аккумулятор, чтобы начать работу. чип на несколько долларов и начать заново.

«Uno» означает «единица» на итальянском языке и был выбран в ознаменование выпуска программного обеспечения Arduino (IDE) 1. 0. Плата UNO и версия 1.0 программного обеспечения Arduino (IDE) были эталонными версиями Arduino, которые теперь были преобразованы в более новые версии. Плата UNO является первой в серии плат USB Arduino и эталонной моделью для платформы Arduino; обширный список текущих, прошлых или устаревших плат см. в указателе плат Arduino.

Информацию о гарантии на вашу плату можно найти здесь.

Начало работы

В разделе «Начало работы» вы можете найти всю информацию, необходимую для настройки платы, использования программного обеспечения Arduino (IDE) и начала работы с программированием и электроникой.

Нужна помощь?

О программном обеспечении на форуме Arduino
О проектах на форуме Arduino

О самом продукте через нашу службу поддержки клиентов ! Вы можете создать свою собственную доску, используя следующие файлы:

ФАЙЛЫ EAGLE В .ZIP

СХЕМЫ В .PDF

РАЗМЕР ПЛАТЫ В .DXF

Схема выводов

Загрузите полную схему выводов в формате PDF здесь.

Программирование

Arduino UNO можно запрограммировать с помощью (программного обеспечения Arduino (IDE)). Выберите «Arduino UNO» в меню «Инструменты» > «Плата» (в соответствии с микроконтроллером на вашей плате). Для получения подробной информации см. справочник и учебные пособия.

ATmega328 на Arduino UNO поставляется с предварительно запрограммированным без использования внешнего аппаратного программатора.Обмен данными осуществляется по оригинальному протоколу STK500 (ссылка, заголовочные файлы C).

Вы также можете обойти загрузчик и запрограммировать микроконтроллер через заголовок ICSP (In-Circuit Serial Programming), используя Arduino ISP или аналогичный; подробности см. в этих инструкциях.

Исходный код прошивки ATmega16U2 (или 8U2 на платах rev1 и rev2) доступен в репозитории Arduino. В ATmega16U2/8U2 загружен загрузчик DFU, который можно активировать:

На платах Rev1: подсоедините перемычку на задней стороне платы (рядом с картой Италии) и затем переустановите 8U2.
На платах версии 2 или более поздних: есть резистор, который замыкает линию HWB 8U2/16U2 на землю, что упрощает переход в режим DFU.

Затем вы можете использовать программное обеспечение Atmel FLIP (Windows) или программатор DFU (Mac OS X и Linux) для загрузки новой прошивки. Или вы можете использовать заголовок ISP с внешним программатором (перезаписав загрузчик DFU). См. этот пользовательский учебник для получения дополнительной информации.

Предупреждения

Плата Arduino UNO имеет сбрасываемый предохранитель, который защищает USB-порты вашего компьютера от короткого замыкания и перегрузки по току. Хотя большинство компьютеров обеспечивают собственную внутреннюю защиту, предохранитель обеспечивает дополнительный уровень защиты. Если на USB-порт подается более 500 мА, предохранитель автоматически разорвет соединение до тех пор, пока короткое замыкание или перегрузка не будут устранены.

Отличия от других плат

UNO отличается от всех предыдущих плат тем, что в ней не используется микросхема драйвера FTDI USB-to-serial. Вместо этого он оснащен Atmega16U2 (Atmega8U2 до версии R2), запрограммированным как преобразователь USB-последовательный порт.

Питание

Плата Arduino UNO может питаться через соединение USB или от внешнего источника питания. Источник питания выбирается автоматически.

Внешнее (не USB) питание может поступать либо от адаптера переменного тока в постоянный (настенный), либо от аккумулятора. Адаптер можно подключить, вставив штекер 2,1 мм с центральным положительным контактом в разъем питания на плате. Выводы от аккумулятора можно вставить в контактные разъемы GND и Vin разъема POWER.

Плата может работать от внешнего источника питания от 6 до 20 вольт. Однако при подаче менее 7 В на контакт 5 В может подаваться менее пяти вольт, и плата может работать нестабильно. При использовании более 12 В регулятор напряжения может перегреться и повредить плату. Рекомендуемый диапазон от 7 до 12 вольт.

Контакты питания следующие:

Вин. Входное напряжение платы Arduino при использовании внешнего источника питания (в отличие от 5 вольт от USB-подключения или другого регулируемого источника питания). Вы можете подавать напряжение через этот контакт или, если подаете напряжение через разъем питания, получить к нему доступ через этот контакт.
5V. Этот контакт выводит регулируемое напряжение 5V от регулятора на плате. Плата может питаться от разъема питания постоянного тока (7–12 В), разъема USB (5 В) или контакта VIN платы (7–12 В). Подача напряжения через контакты 5 В или 3,3 В обходит регулятор и может повредить вашу плату. Мы не советуем.
3V3. Питание 3,3 В, генерируемое бортовым регулятором. Максимальный потребляемый ток составляет 50 мА.
Земля. Заземляющие штифты.
ИОРЕФ. Этот контакт на плате Arduino обеспечивает опорное напряжение, с которым работает микроконтроллер. Правильно сконфигурированный экран может считывать напряжение на контакте IOREF и выбирать соответствующий источник питания или включать преобразователи напряжения на выходах для работы с 5 В или 3,3 В.

Память

ATmega328 имеет 32 КБ (из которых 0,5 КБ занято загрузчиком). Он также имеет 2 КБ SRAM и 1 КБ EEPROM (который можно читать и записывать с помощью библиотеки EEPROM).

Вход и выход

См. сопоставление контактов Arduino и портов ATmega328P. Отображение для Atmega8, 168 и 328 идентично.

ОТОБРАЖЕНИЕ КОНТАКТОВ ATmega328P

Каждый из 14 цифровых контактов на UNO может использоваться как вход или выход с помощью функций pinMode(), digitalWrite() и digitalRead(). Они работают от 5 вольт. Каждый контакт может обеспечить или получить 20 мА в рекомендуемых рабочих условиях и имеет внутренний подтягивающий резистор (отключен по умолчанию) на 20-50 кОм. Максимум 40 мА — это значение, которое нельзя превышать ни на одном выводе ввода-вывода, чтобы избежать необратимого повреждения микроконтроллера.

Кроме того, некоторые контакты имеют специальные функции:

Серийный номер: 0 (RX) и 1 (TX). Используется для приема (RX) и передачи (TX) последовательных данных TTL. Эти контакты подключены к соответствующим контактам последовательного чипа ATmega8U2 USB-to-TTL.
Внешние прерывания: 2 и 3. Эти контакты могут быть сконфигурированы для запуска прерывания по низкому значению, переднему или заднему фронту или изменению значения. Подробности смотрите в описании функции attachInterrupt().
ШИМ: 3, 5, 6, 9, 10 и 11. Обеспечьте 8-битный вывод ШИМ с помощью функции AnalogWrite().
SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Эти контакты поддерживают связь SPI с использованием библиотеки SPI.
Светодиод: 13. Имеется встроенный светодиод, управляемый цифровым контактом 13. Когда контакт имеет ВЫСОКОЕ значение, светодиод горит, когда контакт НИЗКИЙ, он выключен.
TWI: контакт A4 или SDA и контакт A5 или SCL. Поддержка связи TWI с помощью библиотеки Wire.

UNO имеет 6 аналоговых входов, помеченных от A0 до A5, каждый из которых обеспечивает разрешение 10 бит (т. е. 1024 различных значения). По умолчанию они измеряют от земли до 5 вольт, хотя можно изменить верхнюю границу их диапазона с помощью вывода AREF и функции AnalogReference(). На плате есть еще пара контактов:

АРЕФ. Опорное напряжение для аналоговых входов. Используется с AnalogReference().
Сброс. Установите на этой линии НИЗКИЙ уровень, чтобы перезагрузить микроконтроллер. Обычно используется для добавления кнопки сброса к экранам, которые блокируют кнопку на плате.

Связь

Arduino UNO имеет ряд средств для связи с компьютером, другой платой Arduino или другими микроконтроллерами. ATmega328 обеспечивает последовательную связь UART TTL (5V), которая доступна на цифровых контактах 0 (RX) и 1 (TX). ATmega16U2 на плате направляет эту последовательную связь через USB и отображается как виртуальный COM-порт для программного обеспечения на компьютере. Прошивка 16U2 использует стандартные драйверы USB COM, и внешний драйвер не требуется. Однако в Windows требуется файл .inf. Программное обеспечение Arduino (IDE) включает в себя последовательный монитор, который позволяет отправлять простые текстовые данные на плату и с нее. Светодиоды RX и TX на плате будут мигать, когда данные передаются через микросхему USB-to-serial и USB-подключение к компьютеру (но не при последовательной связи на контактах 0 и 1).

Библиотека SoftwareSerial обеспечивает последовательную связь на любом из цифровых контактов UNO.

ATmega328 также поддерживает связь I2C (TWI) и SPI. Программное обеспечение Arduino (IDE) включает библиотеку Wire для упрощения использования шины I2C; подробности см. в документации. Для связи SPI используйте библиотеку SPI.

Автоматический (программный) сброс

Вместо физического нажатия кнопки сброса перед загрузкой плата Arduino UNO сконструирована таким образом, что ее можно сбросить программным обеспечением, запущенным на подключенном компьютере. Одна из линий аппаратного управления потоком (DTR) ATmega8U2/16U2 подключена к линии сброса ATmega328 через конденсатор емкостью 100 нанофарад. Когда эта линия активна (низкий уровень), линия сброса падает на время, достаточное для сброса микросхемы. Программное обеспечение Arduino (IDE) использует эту возможность, чтобы вы могли загружать код, просто нажимая кнопку загрузки на панели инструментов интерфейса. Это означает, что загрузчик может иметь более короткий тайм-аут, так как снижение DTR может быть хорошо согласовано с началом загрузки.

Эта настройка имеет и другие последствия. Когда UNO подключен к компьютеру с Mac OS X или Linux, он сбрасывается каждый раз, когда к нему подключается программное обеспечение (через USB). Следующие полсекунды загрузчик работает на UNO. Хотя он запрограммирован на игнорирование искаженных данных (то есть всего, кроме загрузки нового кода), он будет перехватывать первые несколько байтов данных, отправленных на плату после открытия соединения. Если скетч, работающий на плате, получает одноразовую конфигурацию или другие данные при первом запуске, убедитесь, что программное обеспечение, с которым он взаимодействует, ждет секунду после открытия соединения и перед отправкой этих данных.

Плата UNO содержит дорожку, которую можно обрезать, чтобы отключить автоматический сброс. Площадки с обеих сторон дорожки можно спаять вместе, чтобы снова включить ее. Он помечен как «RESET-EN». Вы также можете отключить автосброс, подключив резистор 110 Ом от 5В к линии сброса; подробности см. в этой ветке форума.

Ревизии

Ревизия 3 платы имеет следующие новые функции:

1.0 распиновка: добавлены контакты SDA и SCL, расположенные рядом с контактом AREF, и два других новых контакта, расположенные рядом с контактом RESET, IOREF, которые позволяют экраны для адаптации к напряжению, подаваемому с платы. В будущем шилды будут совместимы как с платой, использующей AVR, работающей от 5 В, так и с платой Arduino Due, работающей от 3,3 В. Второй — неподключенный контакт, зарезервированный для будущих целей.
Более сильная цепь СБРОСА.
Atmega 16U2 заменяет 8U2.

Технические характеристики


Микроконтроллер	ATmega328P
Рабочее напряжение	5 В
Входное напряжение (рекомендуется)	7–12 В
Входное напряжение ( предел)	6-20 В
Контакты цифрового ввода/вывода	14 (из которых 6 обеспечивают выход ШИМ)
Контакты цифрового ввода/вывода ШИМ	6
Контакты аналогового ввода	6
Ток постоянного тока на контакт ввода/вывода 901 80	20 мА
Постоянный ток для контакта 3,3 В	50 мА
Флэш-память	32 КБ (ATmega328P), из которых 0,5 КБ используется загрузчиком
SRAM	2 КБ (ATmega328P) 90 180
EEPROM	1 КБ (ATmega328P)
Тактовая частота	16 МГц
LED_BUILTIN	13
Длина	68. 6 мм
Ширина	53,4 мм
Вес	25 г

Arduino Конфигурация контактов: подробное руководство (2021)

Здравствуйте, ребята! Надеюсь, вы узнали все об Arduino из моего предыдущего руководства. Перед выполнением любого проекта на основе платы Arduino очень важно знать конфигурацию контактов платы. Итак, чтобы помочь вам, ребята, в этом блоге я расскажу вам о конфигурации выводов каждой модели Arduino. Прочитав этот блог, вы с легкостью сможете реализовать любой проект Arduino.

Вы изучите конфигурацию контактов следующих моделей:

Arduino Uno(R3)
Arduino Mega (R3)
Arduino Nano
Arduino Leonardo
Arduino Due
LilyPad Arduino
Arduino Micro
Arduino Pro Mini

Arduino Uno (R3)

Как мы уже говорили, мы знаем, что Arduino Uno — самая стандартная из доступных плат и, возможно, лучший выбор для новичка. Мы можем напрямую подключить плату к компьютеру через USB-кабель, который выполняет функцию подачи питания, а также действует как последовательный порт.

Источник изображения: diyi0t.com

Вин: Это контакт входного напряжения платы Arduino, используемый для обеспечения входного питания от внешнего источника питания.

5V: Этот контакт платы Arduino используется как регулируемое напряжение источника питания, и оно используется для подачи питания на плату в качестве а также бортовые компоненты.

3,3 В: Этот контакт платы используется для подачи напряжения 3,3 В, которое генерируется регулятором напряжения на плате

GND: Этот контакт платы используется для заземления платы Arduino.

Сброс: Этот контакт платы используется для сброса микроконтроллера. Это используется для сброса микроконтроллера.

Аналоговые контакты: Контакты от A0 до A5 используются в качестве аналоговых входов и находятся в диапазоне 0-5В.

Цифровые контакты: Контакты с 0 по 13 используются как цифровой вход или выход для платы Arduino.

Последовательные контакты: Эти контакты также известны как контакты UART. Он используется для связи между платой Arduino и компьютером или другими устройствами. Контакт передатчика номер 1 и контакт приемника номер 0 используются для передачи и приема данных соответственно.

Контакты внешнего прерывания: Этот контакт платы Arduino используется для создания внешнего прерывания, и это делается с помощью контактов 2 и 3.

Контакты ШИМ: Эти контакты платы используются для преобразования цифрового сигнал в аналоговый, изменяя ширину импульса. Номера контактов 3, 5, 6, 9, 10 и 11 используются в качестве контакта ШИМ.

Выводы SPI: Это вывод последовательного периферийного интерфейса, он используется для поддержания связи SPI с помощью библиотеки SPI. Выводы SPI включают:

SS: номер контакта 10 используется как Slave Select
MOSI: номер контакта 11 используется как Master Out Slave In
MISO: номер контакта 12 используется как Master In Slave Out
SCK: номер контакта 13 используется в качестве серийных часов.

Светодиодный вывод: Плата имеет встроенный светодиод с цифровым выводом 13. Светодиод светится только тогда, когда цифровой вывод становится высоким.

АРЕФ Pin: Это аналоговый эталонный контакт. платы Ардуино. Он используется для обеспечения опорное напряжение от внешнего источника питания.

Arduino Mega (R3)

Самое главное в этой плате то, что плата имеет больше контактов ввода-вывода, что очень удобно для продвинутых пользователей или людей, которым нужно больше контактов для своих проектов.

Источник изображения: diyi0t.com

3,3 В: Этот контакт платы используется для подачи напряжения 3,3 В, которое генерируется регулятором напряжения на плате.

GND: Этот контакт платы используется для заземления платы Arduino.

Сброс: Этот контакт платы используется для сброса микроконтроллера. Используется для сброса микроконтроллера.

Аналоговые контакты: Контакты от A0 до A15 используются в качестве аналоговых входов и находятся в диапазоне 0-5В. Аналоговые контакты на этой плате можно использовать как цифровые входные или выходные контакты.

Серийные контакты: Используется для связи между платой Arduino и компьютером или другими устройствами.

TXD и RXD используются для передавать и получать последовательные данные соответственно. Он включает серийный номер 0, серийный номер 1, серийный номер 2, серийный номер 3 следующим образом:

Серийный номер 0: состоит из контакта 1 передатчика и контакта 0
Серийный номер 1: состоит из контакта 18 передатчика и контакта 19
. Серийный номер 2: состоит контакт передатчика номер 16 и контакт приемника номер 17
Серийный номер 3: Он состоит из контактов передатчика с номером 14 и контактов приемника с номером 15.

Контакты внешних прерываний: Этот контакт платы Arduino используется для создания внешнего прерывания, и это осуществляется с помощью контактов с номерами 0,3. ,21,20,19,18.

I2C: Этот контакт платы используется для связи I2C.

Номер контакта 20 означает последовательную линию передачи данных (SDA) и используется для хранения данных.
Номер контакта 21 означает линию последовательного тактирования (SCL) и используется для обеспечения синхронизации данных между устройствами.

Выводы SPI: Это вывод последовательного периферийного интерфейса, он используется для поддержания связи SPI с помощью библиотеки SPI. Контакты SPI включают:

MISO: номер контакта 50 используется как Master In Slave Out
MOSI: номер контакта 51 используется как Master Out Slave In
SCK: номер контакта 52 используется в качестве серийных часов
SS: номер контакта 53 используется в качестве ведомого. Выберите

Контакт светодиода: Плата имеет встроенный светодиод с цифровым контактом 13. Светодиод светится только тогда, когда цифровой вывод становится высоким.

Arduino Nano

Arduino Uno и nano похожи, но отличаются только размером. Размер UNO в 2 раза больше размера nano, поэтому Arduino nano более удобен для макетной платы. Он используется для портативных проектов. На плате есть гнездо для кабеля mini USB.

Источник изображения: diyi0t.com

Vin: Это контакт входного напряжения платы Arduino, используемый для обеспечения входного питания от внешнего источника питания.

GND: Этот контакт платы используется для заземления платы Arduino.

Аналоговые контакты: Контакты от A0 до A7 используются в качестве аналоговых входов и находятся в диапазоне 0-5В.

Цифровые контакты: Используются контакты с D0 по D13. в качестве цифрового входа или выхода для платы Arduino.

Последовательные контакты: Этот контакт также известен как контакт UART. Он используется для связи между платой Arduino и компьютером или другими устройствами. Контакт передатчика номер 1 и контакт приемника номер 2 используются для передачи и приема данных соответственно.

SS: номер контакта 10 используется как Slave Select
MOSI: номер контакта 11 используется как Master Out Slave In
MISO: номер контакта 12 используется как Master In Slave Out
SCK: номер контакта 13 используется в качестве серийных часов

I2C: Этот контакт платы используется для связи I2C.

Контакт A4 означает последовательную линию передачи данных (SDA) и используется для хранения данных.
Контакт A5 означает последовательные часы Line (SCL) и используется для обеспечения синхронизации данных между устройствами.

Arduino Leonardo

Arduino Leonardo имеет большее количество цифровых входов/выходов и аналоговых входов. Arduino Leonardo может питаться через соединение micro USB или от внешнего источника питания.

Источник изображения: Electroschematics.com

GND: Этот контакт платы используется для заземления платы Arduino.

Сброс: Этот контакт платы используется для сброса микроконтроллера. Он используется для сброса микроконтроллера.

Аналоговые контакты: Контакты от A0 до A11 используются в качестве аналоговых входов и находятся в диапазоне 0-5В.

Цифровые контакты: Контакты 4, 6, 8, 9, 10 и 12 используются в качестве цифрового входа или выхода для платы Arduino.

Последовательные контакты: Этот вывод также известен как вывод UART. Он используется для связи между платой Arduino и компьютером или другими устройствами. Контакт передатчика номер 1 и контакт приемника номер 0 используются для передачи и приема данных соответственно.

Внешние контакты прерывания: Этот контакт платы Arduino используется для создания внешнего прерывания и осуществляется с помощью контактов 2 и 3.

I2C: Этот контакт платы используется для связи I2C.

Номер контакта 2 означает серийный номер. Линия данных (SDA) используется для хранения данных.
Номер контакта 3 означает серийный номер. Clock Line (SCL) и используется для обеспечения синхронизации данных между устройства.

Arduino Due

Arduino Due предпочтительнее, когда к плате нужно подключить много периферийных устройств. Эта плата имеет много выходов ШИМ и АЦП, поэтому может быть более выгодно использовать плату Due, где вам понадобится больше контактов ШИМ и АЦП . Это идеальная плата для мощных крупномасштабных проектов Arduino, таких как проектирование сложных систем, таких как ЧПУ или 3D-принтер.

Источник изображения: javatpoint.

com

3,3 В: Этот контакт платы используется для подачи напряжения 3,3 В, которое генерируется регулятором напряжения на плате. Это позволяет щиты для проверки рабочего напряжения платы.

GND: Этот контакт платы используется для заземления платы Arduino.

Цифровые контакты: Контакты с 0 по 53 используется как цифровой вход или выход для платы Arduino.

Контакты ШИМ: Эти контакты платы используются для преобразования цифрового сигнала в аналоговый путем изменения ширины импульса. Контакты с номерами от 2 до 13 используются как контакты PWM.

Выводы SPI: Этот вывод также известен как вывод UART. Он используется для связи между платой Arduino и компьютером или другими устройствами. Контакт передатчика и контакт приемника используются для передачи и приема данных соответственно.

I2C Связь : Этот контакт платы используется для связи I2C.

Последовательная линия передачи данных (SDA): Используется для хранения данных.
Последовательная тактовая линия (SCL): используется для обеспечения синхронизации данных между устройствами.

Напряжение для АЦП : Этот контакт платы Arduino используется для сопоставления значения напряжения с целочисленное значение. Напряжение от 0 до 5 отображается в целочисленное значение от 0 на 1023.

Кнопка стирания : Этот контакт платы используется для стирания флэш-памяти микроконтроллер. Чтобы стереть, на питание платы нажмите и удерживайте кнопку Erase кнопку на несколько секунд.

LilyPad Arduino

Arduino Lilypad очень уникален по своей форме и применению среди других плат Arduino. Этот Arduino Lilypad основан на круглой печатной плате с широкими отверстиями в углу и оптимизирован для электронного текстиля и носимых устройств. Arduino Lilypad не имеет встроенного преобразователя USB в UART, как он присутствует в других режимах Arduino.

Источник изображения: projectiot123.com

VCC : Этот контакт платы Arduino подключен к +5 В или +3,3 В для подачи питания на плату для заземления платы Arduino.

Цифровые контакты: Плата содержит 14 цифровые контакты, которые можно использовать как вход или выход.

Последовательные контакты: Этот контакт также известен как контакт UART. Он используется для связи между платой Arduino и компьютером или другими устройствами. Передатчик и используются для передачи и приема данных соответственно.

ШИМ: Эти контакты платы используются для преобразования цифрового сигнала в аналоговый путем изменения ширины импульса. Пин номер 9, 10, 15, 16 и 17 используются в качестве контактов ШИМ.

SS: номер контакта 16 используется как Slave Select
MOSI: номер контакта 17 используется как Master Out Slave In
MISO: номер контакта 18 используется как Master In Slave Out
SCK: номер контакта 19 используется в качестве серийных часов

I2C Связь : Этот контакт платы используется для связи I2C.

Последовательная линия передачи данных (SDA): Используется для хранения данных.
Последовательная тактовая линия (SCL): используется для обеспечения синхронизации данных между устройствами.

Arduino Micro

Arduino Micro — самая маленькая плата в сообществе Arduino. Arduino Micro имеет большее количество аналоговых входных контактов, чем плата UNO. По сути, это уменьшенная версия Arduino Leonardo 9.0003

Источник изображения: javatpoint.com

GND: Этот контакт платы используется для заземления платы Arduino.

Цифровые контакты: Контакты 4, 6, 8, 9, 10 и 12 используются в качестве цифрового входа или выхода для платы Arduino.

Контакты внешнего прерывания: Этот контакт платы Arduino используется для создания внешнего прерывания и осуществляется с помощью контактов 0, 1, 2 и 3.

Контакты ШИМ: Эти контакты платы используются для преобразования цифрового сигнала в аналог, изменяя ширину импульса. Контакты с номерами 3, 5, 6, 9, 10, 11 и 13 используются в качестве контактов ШИМ.

Последовательные контакты: Этот контакт также известен как контакт UART. Он используется для связи между платой Arduino и компьютером или другими устройствами. Контакт передатчика номер 1 и контакт приемника номер 0 используются для передачи и приема данных соответственно.

I2C: Этот контакт платы используется для связи I2C.

Номер контакта 2 означает серийный номер. Линия данных (SDA) используется для хранения данных.
Номер контакта 3 означает серийный номер Clock Line (SCL) и используется для обеспечения синхронизации данных между устройства.

SS: используется в качестве ведомого устройства Select
MOSI: используется в качестве главного устройства на выходе ведомого входа
MISO: используется в качестве главного устройства на выходе ведомого устройства
SCK: используется в качестве последовательных часов

Контакт AREF: Это аналоговый эталонный контакт Плата Ардуино. Он используется для предоставления ссылки напряжение от внешнего источника питания.

Arduino Pro Mini

Arduino Pro mini имеет новый контакт, называемый контактом RAW. RAW PIN — это вход для встроенного регулятора. Вы можете подключить до 12 В к контакту RAW, и VCC останется на постоянном напряжении. Опытные пользователи предпочитают эту плату Arduino из-за большей гибкости и небольшого размера.

Источник изображения: javatpoint.com

VCC : Этот контакт платы Arduino подключается к +5 В или +3,3 В для питания платы.

GND: Этот контакт платы используется для заземления платы Arduino.

Arduino Nano Pinout: Технические характеристики, описание

Arduino UNO Rev3 с длинными контактами

Начало работы

Нужна помощь?

Схема выводов

Программирование

Предупреждения

Отличия от других плат

Питание

Память

Вход и выход

Связь

Автоматический (программный) сброс

Ревизии

Технические характеристики

Arduino Конфигурация контактов: подробное руководство (2021)

Похожие записи

Детский макияж: особенности, советы и идеи для создания образа

Детские стоматологические проблемы: распространенные заболевания полости рта у детей

Развивающий коврик своими руками: пошаговое руководство

Добавить комментарий Отменить ответ
