AT89S52, конфигурация контактов, характеристики и техническое описание
12 сентября 2018 — 0 комментариев
Конфигурация контактов AT89S52
|
Номер контакта |
Название контакта |
Описание |
|
1 |
Р1. |
Таймер/счетчик или 0-й контакт GPIO ПОРТА 1 |
|
2 |
P1.1 (T2.EX) |
Таймер/счетчик/внешний счетчик или 1-й контакт GPIO ПОРТА 1 |
|
3 |
Р1.2 |
2-й контакт GPIO ПОРТА 1 |
|
4 |
Р1.3 |
3-й контакт GPIO ПОРТА 1 |
|
5 |
Р1.4 |
4-й контакт GPIO ПОРТА 1 |
|
6 |
Р1.5 (МОСИ) |
MOSI для системного программирования или 5-й контакт GPIO ПОРТА 1 |
|
7 |
P1.6 (МИСО) |
MISO для системного программирования или 6-й контакт GPIO ПОРТА 1 |
|
8 |
Р1.7 (СКК) |
SCK для системного программирования или 7-й контакт GPIO ПОРТА 1 |
|
9 |
РСТ |
Установка высокого уровня на этом выводе приведет к сбросу микроконтроллера |
|
10 |
P3. |
Последовательный вход RXD или 0-й контакт GPIO ПОРТА 3 |
|
11 |
P3.1 (TXD) |
Последовательный выход TXD или 1-й контакт GPIO ПОРТА 3 |
|
12 |
P3.2 (INT0’) |
Внешнее прерывание 0 или 2-й контакт GPIO ПОРТА 3 |
|
13 |
P3.3 (INT1’) |
Внешнее прерывание 1 или 3-й контакт GPIO ПОРТА 3 |
|
14 |
Р3.4 (Т0) |
Таймер 0 или 4-й контакт GPIO ПОРТА 3 |
|
15 |
Р3.5 (Т1) |
Таймер 1 или 5-й контакт GPIO ПОРТА 3 |
|
16 |
P3.6 (WR’) |
Запись в память или 6-й контакт GPIO ПОРТА 3 |
|
17 |
Р3.7 (РД’) |
Чтение памяти или 7-й контакт GPIO ПОРТА 3 |
|
18 |
XTAL2 |
Выход внешнего генератора |
|
19 |
XTAL1 |
Вход внешнего генератора |
|
20 |
ЗЕМЛЯ |
Контакт заземления MCU |
|
21 |
P2. |
0-й контакт GPIO ПОРТА 2 |
|
22 |
P2.1 (A9) |
1-й контакт GPIO ПОРТА 2 |
|
23 |
Р2.2 (А10) |
2-й контакт GPIO ПОРТА 2 |
|
24 |
Р2.3 (А11) |
3-й контакт GPIO ПОРТА 2 |
|
25 |
Р2.4 (А12) |
4-й контакт GPIO ПОРТА 2 |
|
26 |
Р2.5 (А13) |
5-й контакт GPIO ПОРТА 2 |
|
27 |
Р2.6 (А14) |
6-й контакт GPIO ПОРТА 2 |
|
28 |
Р2.7 (А15) |
7-й контакт GPIO ПОРТА 2 |
|
29 |
ПСЭН’ |
Program store Enable используется для чтения внешней памяти программ |
|
30 |
АЛЭ/ПРОГ |
Включение блокировки адреса/программный импульсный ввод |
|
31 |
ЕА’ / ВПП |
Разрешение внешнего доступа/напряжение разрешения программирования |
|
32 |
Р0. |
Контакт 7 адреса/данных или 7-й контакт GPIO ПОРТА 0 |
|
33 |
Р0.6 (АД6) |
Контакт 6 адреса/данных или 6-й контакт GPIO порта 0 |
|
34 |
Р0.5 (АД5) |
Контакт 5 адреса/данных или 5-й контакт GPIO порта 0 |
|
35 |
Р0.4 (АД4) |
Контакт 4 адреса/данных или 4-й контакт GPIO порта 0 |
|
36 |
Р0.3 (АД3) |
Контакт 3 адреса/данных или 3-й контакт GPIO порта 0 |
|
37 |
Р0.2 (АД2) |
Контакт 2 адреса/данных или 2-й контакт GPIO порта 0 |
|
38 |
Р0.1 (АД1) |
Контакт 1 адреса/данных или 1-й контакт GPIO ПОРТА 0 |
|
39 |
Р0. |
Адрес/данные контакт 0 или 0-й контакт GPIO ПОРТА 0 |
|
40 |
ВКЦ |
Положительный контакт MCU (+5В) |
0 (Т2)
0 (RXD)
0(A8)
7 (АД7)
0 (АД0)
Характеристики микроконтроллера AT89S52
|
AT89S52 — упрощенные функции |
|
|
ЦП |
8-битная ПОС |
|
Количество контактов |
40 |
|
Рабочее напряжение (В) |
от 4 до 5,5 В |
|
Количество программируемых контактов ввода/вывода |
32 |
|
Модуль АЦП |
нет |
|
Модуль таймера |
16 бит(1) |
|
Компараторы |
нет |
|
Модуль ЦАП |
нет |
|
Периферийные устройства связи |
УАПП(1) |
|
Внешний осциллятор |
До 23 МГц |
|
Внутренний осциллятор |
нет |
|
Тип памяти программ |
Вспышка |
|
Память программ (КБ) |
8 КБ |
|
Скорость процессора (MIPS) |
— |
|
байт ОЗУ |
256 x 8 бит |
|
ЭСППЗУ данных |
нет |
Примечание: Более подробные характеристики можно найти в микроконтроллере AT89S52 , ссылка на который приведена внизу этой страницы.
Другое 8-битное ATMEL
AT89C51, ATMEGA8A, ATTINGE1614, ATMEGA328
КРИБКА INTRO AT89S52 MICROCONTROLER .18125.18125.18125.18125.18125.18125125.181251251251251212125.1025. Это 8-битный CMOS-микроконтроллер с 8 КБ флэш-памяти и 256 байт ОЗУ. Поскольку он похож на заслуживающую доверия архитектуру 8051, эти микроконтроллеры соответствуют отраслевому стандарту. Он имеет 32 контакта ввода/вывода, включающих три 16-разрядных таймера, внешние прерывания, полнодуплексный последовательный порт, встроенный генератор и схему синхронизации.
Микроконтроллер также имеет рабочий режим, режим ожидания и режим отключения питания, что делает его пригодным для приложений с батарейным питанием. Несколько существенным недостатком микроконтроллера является то, что он не имеет встроенного АЦП и не поддерживает протоколы SPI или I2C. Однако вы можете использовать внешние модули для того же самого.
Программирование микроконтроллера AT89S52
Микроконтроллер Atmel можно запрограммировать с помощью различного программного обеспечения, доступного на рынке.
Arduino, Keil uVision — наиболее часто используемые платформы. Если вы планируете серьезное программирование и расширение при поддержке сообщества, то рекомендуется Keil.
Для программирования микроконтроллера Atmel нам понадобится IDE (интегрированная среда разработки), где и происходит программирование. Компилятор, в котором наша программа преобразуется в удобочитаемую форму MCU, называемую HEX-файлами. IPE (интегрированная среда программирования), которая используется для создания дампа нашего шестнадцатеричного файла в наши микроконтроллеры.
IDE: Keil uVision IDE
Аппаратное обеспечение для программирования: внутрисхемный программатор USB (USBASP)
программатор: USBASP
необходимо приобретать отдельно. Кроме того, симуляция вашей программы на программном обеспечении, прежде чем пробовать ее на оборудовании, сэкономит много времени. Таким образом, вы можете использовать программное обеспечение, такое как ISIS proteus от Labcenter, для имитации ваших r-программ.

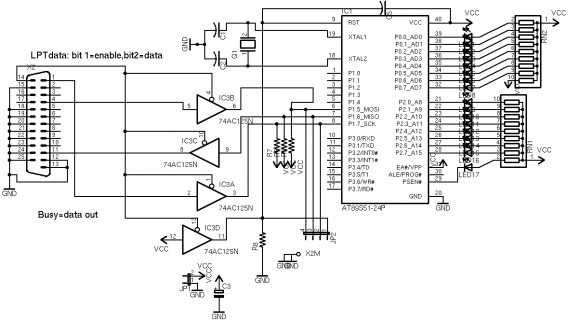

Минимальная схема для программирования микроконтроллера Atmel показана ниже.
Связанные компоненты: USBASP , кварцевые генераторы, конденсаторы, адаптер 12 В, регулятор напряжения 7805.
Подробные характеристики
|
AT89S52 – Подробные характеристики |
|
|
ЦП |
8-битное семейство 8051 |
|
Архитектура |
8 |
|
Размер памяти программ (Кбайт) |
Флэш-память 8K |
|
ОЗУ (байт) |
256 |
|
ЭСППЗУ/HEF |
нет |
|
Количество выводов |
40 |
|
Макс. Частота процессора (МГц) |
33 |
|
Выбор контакта периферийного устройства (PPS) |
№ |
|
Внутренний осциллятор |
№ |
|
Количество компараторов |
2 |
|
№ операционного усилителя |
0 |
|
Количество каналов АЦП |
нет |
|
Максимальное разрешение АЦП (бит) |
нет данных |
|
АЦП с вычислением |
№ |
|
Номер преобразователя ЦАП |
0 |
|
Максимальное разрешение ЦАП |
0 |
|
Внутреннее опорное напряжение |
нет данных |
|
Обнаружение пересечения нуля |
№ |
|
Количество 8-битных таймеров |
0 |
|
Количество 16-битных таймеров |
3 |
|
Таймер измерения сигнала |
0 |
|
Аппаратный таймер ограничения |
0 |
|
Количество выходов ШИМ |
0 |
|
Макс. |
нет данных |
|
Угловой таймер |
№ |
|
Математический ускоритель |
№ |
|
№ модуля UART |
1 |
|
№ модуля SPI |
0 |
|
№ модуля I2C |
0 |
|
№ USB-модуля |
0 |
|
Оконный сторожевой таймер (WWDT) |
№ |
|
CRC/скан |
№ |
|
Осциллятор с числовым программным управлением |
0 |
|
Крышка. Сенсорные каналы |
нет данных |
|
Сегментный ЖК-дисплей |
0 |
|
Минимальная рабочая температура (*C) |
-55 |
|
Максимальная рабочая температура (*C) |
125 |
|
Минимальное рабочее напряжение (В) |
4 |
|
Максимальное рабочее напряжение (В) |
5,5 |
|
Возможность высокого напряжения |
№ |
разрешение ШИМ
Как выбрать микроконтроллер Atmel
Компания Microchip предлагает широкий выбор микроконтроллеров семейства PIC и семейства Atmel.
Их коллекция только что накопилась после того, как Microchip приобрела Atmel. У каждого MCU есть свои преимущества и недостатки. Есть много параметров, которые нужно учитывать, прежде чем выбрать микроконтроллер для своего проекта. Приведенные ниже пункты — это всего лишь предложения, которые могут помочь выбрать MCU.
- Если вы новичок и изучаете микроконтроллер, то хорошим выбором будет выбор микроконтроллера с хорошей поддержкой интернет-сообщества и широким спектром приложений. Для Atmel AT89S52 или ATmega328 будет хорошим выбором.
- Учитывайте рабочее напряжение вашей системы. Если они 5 В, выберите MCU 5 В, некоторые датчики или устройства работают и обмениваются данными при напряжении 3,3 В, в этом случае можно выбрать MCU 3,3 В
- Если размер и цена являются ограничениями, вы можете выбрать небольшие 8-контактные микроконтроллеры, такие как Attiny1614. Они также сравнительно дешевле.
- На основе датчиков и приводов, используемых в вашем проекте, проверьте, какие модули вам могут понадобиться для MCU.
Например, если вы считываете много аналоговых напряжений, убедитесь, что MCU имеет достаточно каналов АЦП и поддерживает разрешение. Детали всех модулей приведены в таблице выше. - Если ваш проект использует протоколы связи, такие как UART, SPI, I2C, CAN и т. д., убедитесь, что ваш MCU поддерживает их. Некоторые MCU могут поддерживать более одного модуля одного и того же протокола .
Например, если вы считываете много аналоговых напряжений, убедитесь, что MCU имеет достаточно каналов АЦП и поддерживает разрешение. Детали всех модулей приведены в таблице выше.
Приложения
- Несколько проектов «Сделай сам»
- Очень хороший выбор, если вы изучаете ATmel .
- Проекты, требующие нескольких интерфейсов ввода-вывода и связи
- Замена модуля Arduino
- Идеально подходит для аналогово-цифровых приложений более высокого уровня в автомобильной, промышленной, бытовой и бытовой технике.
2D-модель (PSDIP)
Теги
8051 Микроконтроллер
8-битный микроконтроллер
Встроенный
Микроконтроллер
микроконтроллер — Как записать программный файл с шестнадцатеричным кодом в AT89S52?
спросил
Изменено 5 лет, 11 месяцев назад
Просмотрено 7к раз
\$\начало группы\$
Я новичок в Embedded.
У меня есть макетная плата микроконтроллера 8051 с микроконтроллером AT89S52. Плата имеет max232 для последовательной связи. Я подключил эту макетную плату к своему ноутбуку, используя программу USB to SERIAL Converter, написанную на C в Keil uvision 4, и создал шестнадцатеричный файл. Я хочу сбросить этот шестнадцатеричный файл в AT89S52. Для этого я использую инструмент FLASH MAGIC.
Но проблема в том, что микроконтроллер AT89S52 отсутствует в базе данных устройств FLASH Magic. Так что мне теперь делать? Может ли кто-нибудь сказать мне, есть ли какое-либо другое программное обеспечение, которое поддерживает at89s52 и Windows 7 с кабелем USB-RS232?
- микроконтроллер
- программное обеспечение
- 8051
\$\конечная группа\$
4
\$\начало группы\$
Если в AT89S52 не прошит загрузчик (маловероятно), вы , а не сможете запрограммировать его через последовательный порт.
