Какие особенности делают ATmega168PA оптимальным выбором для встраиваемых систем. Какие преимущества дает технология PicoPower. Какими периферийными устройствами оснащен этот микроконтроллер. Как его можно эффективно использовать в различных проектах.
Основные характеристики микроконтроллера ATmega168PA
ATmega168PA — это высокопроизводительный 8-битный микроконтроллер семейства AVR от компании Microchip (ранее Atmel). Он обладает рядом ключевых особенностей, делающих его отличным выбором для широкого спектра встраиваемых приложений:
- 16 КБ Flash-памяти программ
- 512 байт EEPROM
- 1 КБ SRAM
- 23 программируемых линии ввода/вывода
- Два 8-битных и один 16-битный таймер/счетчик
- 6-канальный 10-битный АЦП
- Программируемый последовательный USART
- Интерфейсы SPI и I2C
- Встроенный RC-генератор тактовой частоты
- Напряжение питания 1.8-5.5В
Благодаря этим характеристикам ATmega168PA может эффективно применяться в самых разных проектах — от простых бытовых устройств до сложных промышленных систем управления.
Преимущества технологии PicoPower
Одной из главных особенностей ATmega168PA является использование технологии PicoPower, разработанной Atmel для снижения энергопотребления микроконтроллеров. Какие преимущества она дает?
- Сверхнизкое потребление в режиме сна — всего 100 нА
- Быстрый выход из режима сна — менее 6 мкс
- Возможность работы на частотах до 20 МГц при напряжении питания от 1.8В
- Встроенный температурно-компенсированный источник опорного напряжения
- Программируемая система тактирования для оптимизации потребления
Благодаря PicoPower микроконтроллер ATmega168PA отлично подходит для создания энергоэффективных устройств с батарейным питанием, способных работать длительное время без подзарядки.
Богатый набор периферийных устройств
ATmega168PA оснащен широким спектром встроенной периферии, что позволяет создавать на его основе функционально насыщенные устройства без использования дополнительных компонентов. Какие периферийные модули доступны в этом микроконтроллере?
- Два 8-битных таймера/счетчика с отдельным предделителем
- 16-битный таймер/счетчик с режимами захвата и сравнения
- 6 каналов 10-битного АЦП
- Программируемый сторожевой таймер
- Аналоговый компаратор
- USART с поддержкой RS-485
- Двухпроводной последовательный интерфейс (I2C)
- Последовательный периферийный интерфейс (SPI)
Такой богатый набор периферии делает ATmega168PA универсальным решением для широкого круга задач автоматизации и управления.
Возможности программирования и отладки
ATmega168PA предоставляет разработчикам удобные средства для программирования и отладки создаваемых приложений. Какие инструменты доступны?
- Программирование через SPI-интерфейс
- Поддержка внутрисхемного программирования
- Возможность самопрограммирования
- Отладочный JTAG-интерфейс
- Поддержка пошаговой отладки
- Программируемая защита кода от считывания
Эти возможности значительно упрощают и ускоряют процесс разработки устройств на базе ATmega168PA, позволяя быстро выявлять и исправлять ошибки в программном обеспечении.

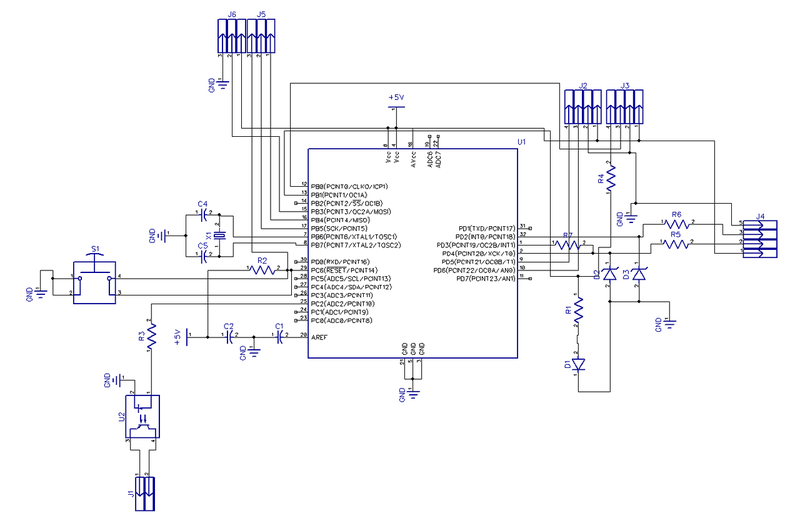

Применение ATmega168PA в различных проектах
Благодаря своим характеристикам микроконтроллер ATmega168PA находит применение в самых разных областях. В каких проектах он может эффективно использоваться?
- Бытовая электроника (пульты управления, таймеры и т.д.)
- Системы «умного дома» (управление освещением, климатом)
- Автомобильная электроника (датчики, контроллеры)
- Промышленная автоматика (ПЛК, устройства сбора данных)
- Медицинское оборудование
- Носимые устройства с батарейным питанием
Универсальность и энергоэффективность ATmega168PA делают его оптимальным выбором для широкого спектра встраиваемых приложений различного уровня сложности.
Сравнение ATmega168PA с другими микроконтроллерами AVR
ATmega168PA входит в линейку микроконтроллеров AVR megaAVR. Как он соотносится с другими популярными представителями этого семейства?
| Характеристика | ATmega168PA | ATmega328P | ATmega32U4 |
|---|---|---|---|
| Flash-память | 16 КБ | 32 КБ | 32 КБ |
| SRAM | 1 КБ | 2 КБ | 2.5 КБ |
| EEPROM | 512 байт | 1 КБ | 1 КБ |
| Макс. частота | 20 МГц | 20 МГц | 16 МГц |
| АЦП | 6×10 бит | 12×10 бит | |
| USB | Нет | Нет | Есть |
Как видно, ATmega168PA занимает промежуточное положение между базовыми и более продвинутыми моделями AVR, предлагая оптимальный баланс функциональности и стоимости.
Особенности программирования ATmega168PA
Разработка программного обеспечения для ATmega168PA имеет ряд особенностей, которые следует учитывать. На что нужно обратить внимание при программировании этого микроконтроллера?
- Поддержка языков C/C++ и ассемблера
- Наличие готовых библиотек для работы с периферией

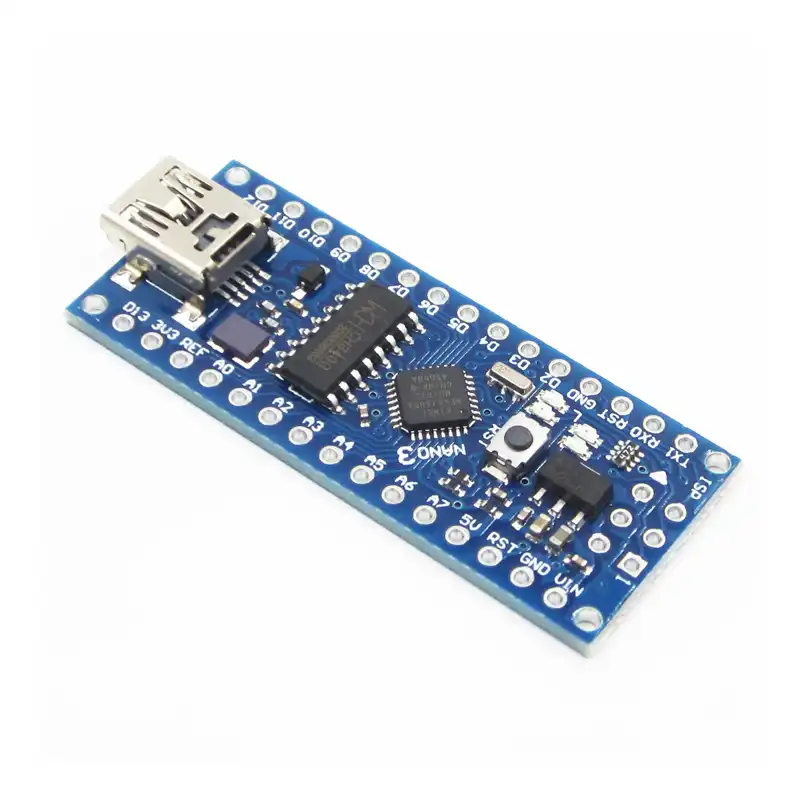

- Возможность использования Arduino IDE
- Необходимость правильной настройки фьюзов
- Оптимизация кода для снижения энергопотребления
- Учет ограничений по объему памяти
Грамотное использование возможностей ATmega168PA и соблюдение рекомендаций по программированию позволяет создавать эффективные и надежные встраиваемые системы на его основе.
Заключение
Микроконтроллер ATmega168PA представляет собой мощное и энергоэффективное решение для широкого спектра встраиваемых приложений. Его ключевые преимущества:
- Высокая производительность при низком энергопотреблении
- Богатый набор периферийных устройств
- Удобные средства программирования и отладки
- Оптимальное соотношение цена/функциональность
- Широкая экосистема разработки
Все это делает ATmega168PA отличным выбором для разработчиков, ищущих надежную и гибкую платформу для реализации своих проектов. При грамотном использовании возможностей этого микроконтроллера на его основе можно создавать самые разнообразные устройства — от простых бытовых приборов до сложных промышленных систем управления.
Atmega168pa au datasheet
Atmega168pa au datasheet
Atmega168pa-au microchip technology / atmel | mouser turkey.
Atmega168pa-aur microchip technology / atmel | mouser israel.Atmega168pa-au, микроконтроллер 8-бит, picopower, avr.
Atmega168pa-aur microchip technology | integrated circuits.
Atmega168 microchip technology | embedded microcontrollers.Atmega168pa microchip technology | embedded microcontrollers.
Atmega168pa-au.Atmega168pa-pu datasheet & application note datasheet archive.
Atmega168pa-au_4894579. Pdf datasheet download — ic-on.
Atmega168pa-au | microchip | microchip atmega168pa-au, 8bit.
Datasheet для atmega168p-20au (mcrch), atmega328p-au.Atmega168pa-au microchip pcb footprint & symbol download.Atmega168pa-pu | microchip | microchip atmega168pa-pu, 8bit.
Atmega168pa-au microchip / atmel | ciiva.
Atmega168pa-aur microchip technology | integrated circuits.
Atmega168pa-au microchip technology / atmel | mouser.
Atmega168pa-au microchip technology / atmel | mouser.Atmega168pa microchip technology | embedded microcontrollers.
Atmega168pa-au microchip 8 bit mcu, avr atmega family.
Atmega168pa-au microchip 8 bit microcontroller, avr.
How to download free ebook on ipad Ace hood ft chris brown body 2 body mp3 download Us air force drill manual Bucie shela download free Gba bios file for android free downloadATmega168PA-AU мікросхема (0168PA_TQFP-32 ATmega168PA-AU Atmel)
- Продукция
- Мікросхеми
- ATmega .
..
..Производитель: Atmel
Код товара: Т0000005237

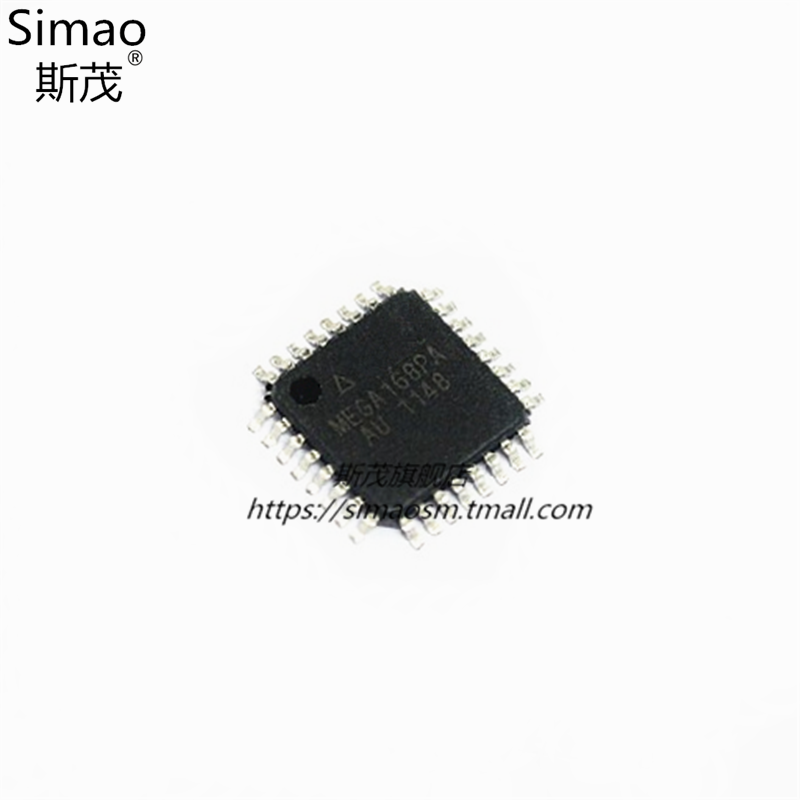

Маркировка: ATmega168PA-AU
Количество приборов:
Параметры
| Наименование | Значение | Единица измерения | Режим изменения |
|---|---|---|---|
| Функциональное назначение | 8-bit AVR-микроконтроллер | ||
| Напряжение питания диапазон | +1.8…5.5 | Vdc | |
| частота тактовая | 20 | MHz | @Vcc=5V±5% 4. 0MHz@Vcc=1V8 |
| Program Memory FLASH | 16 | Kbites | |
| Data Memory SRAM | 1024 | byte | |
| Data Memory EEPROM | 512 | byte | |
| кол-во A/D | 8 channel 10-bit A/D | ||
| Timers | |||
| Timers | One 16-bit Timer/Counter | ||
| кол-во вх/вых | 23 . …. | ||
| Температура рабочая | -40…+85 | *С |
Чем отличаются друг от друга ATmega328, ATmega328P, ATmega328PU? | avr
Компания Atmel применяет довольно неудобную систему именования чипов AVR, которая часто приводит в недоумение даже опытных пользователей. Бывает трудно понять, с какой именно маркировкой следует использовать кристалл для разработки, если имеется несколько на первый взгляд незначительно отличающихся вариантов. В этой статье сделана попытка обобщить различия между ATmega328, ATmega328P, ATmega328PU.
1.
Для обычных применений нет никакой разницы между Atmega328P и Atmega328. Так что можно просто заменить ATmega328 на ATmega328P или наоборот.
2. Atmega328P меньше потребляет энергии, чем Atmega328 (в чем можно убедиться, если посмотреть таблицы параметров даташита). Это означает, что для Atmega328P использовался более точный техпроцесс (60 нм у ATmega328P против 90 нм у ATmega328), и обычно эти чипы дороже. Микроконтроллеры AVR, которые меньше потребляют, обладают по терминологии Atmel классификацией PicoPower. Таким образом, в устройствах с батарейным питанием предпочтительнее использовать ATmega328P, и задействовать у них специальные режимы управления питанием с целью снижения энергопотребления.
3. Сигнатуры чипа для Atmega328P и Atmega328 отличаются. Так что если используются программы, читающие сигнатуру чипа (наподобие утилиты программирования avrdude в составе Arduino IDE), то Вы можете встретиться с сообщениями об ошибке, если неправильно укажете тип микроконтроллера.
4. Корпус микроконтроллера типа TQFP32 доступен только для Atmega328P, и его нет для Atmega328. Возможно это связано с тем, что толщина кристалла Atmega328 больше, и он не помещается в корпус TQFP32.
5. В Atmega328 нет фьюза для запрета детектора некачественного питания (Brown-out Detector, BOD). В Atmega328P этот фьюз есть, что позволяет дополнительно уменьшить энергопотребление, если отключить BOD.
Фьюз BOD имеется только в AVR с технологией picoPower ATmega48PA, ATmega88PA, ATmega168PA, ATmega328P. Фьюзы BODS и BODSE имеются только в AVR с технологией picoPower ATmega48PA, ATmega88PA, ATmega168PA, ATmega328P.
6. Есть незначительные отличия в системе команд, относящиеся к инструкциям перехода. Если компилировать для чипа ATmega328, то программа будет одинаково работоспособна и на ATmega328, и на ATmega328P.
| Мнемоника | Операнды | Описание | Операция | Действие на флаги | # циклов |
| JMP | adr | Прямой переход по адресу | PC ← adr | нет | 3 |
| CALL | adr | Прямой вызов подпрограммы по адресу | PC ← adr | нет | 4 |
Примечание: эти инструкции имеются только в ATmega168PA и ATmega328P.
7. Суффикс PU обозначает тип корпуса кристалла — пластиковый DIP28 (PDIP), это не имеет никакого отношения к суффиксу P. Т. е. ATmega328PU это просто ATmega328 в корпусе PDIP28.
[Суффиксы -PU, -AU, -MU]
Эти суффиксы обозначают тип корпуса микроконтроллера. PU соответствуют пластиковому DIP (PDIP), AU пластиковому TQFP, MU пластиковому QFN.

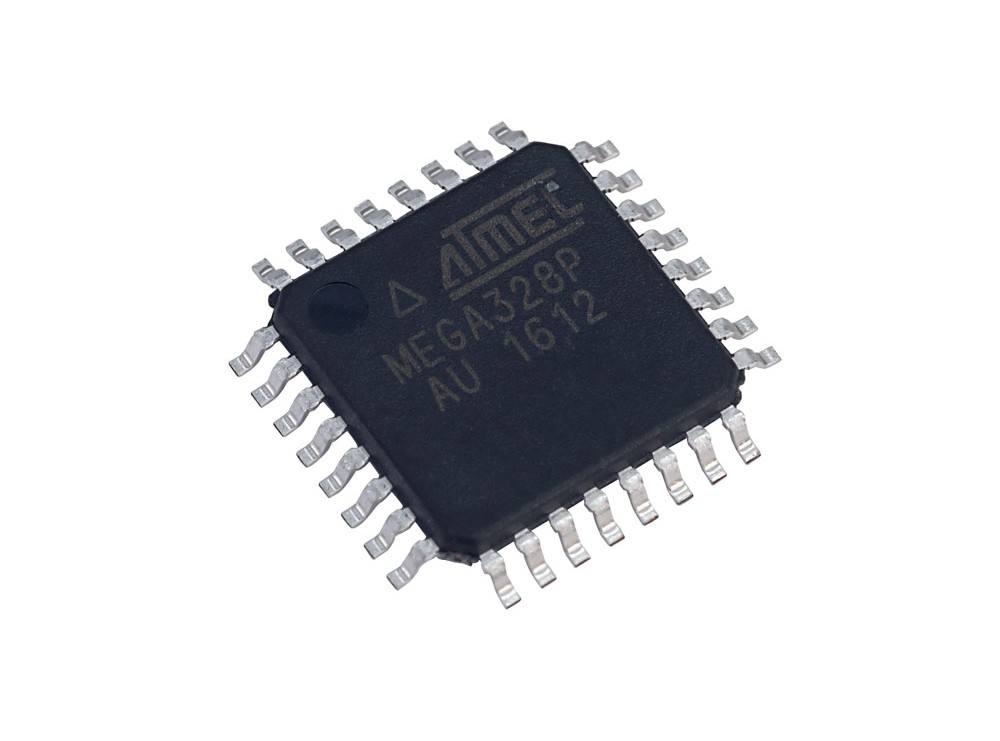

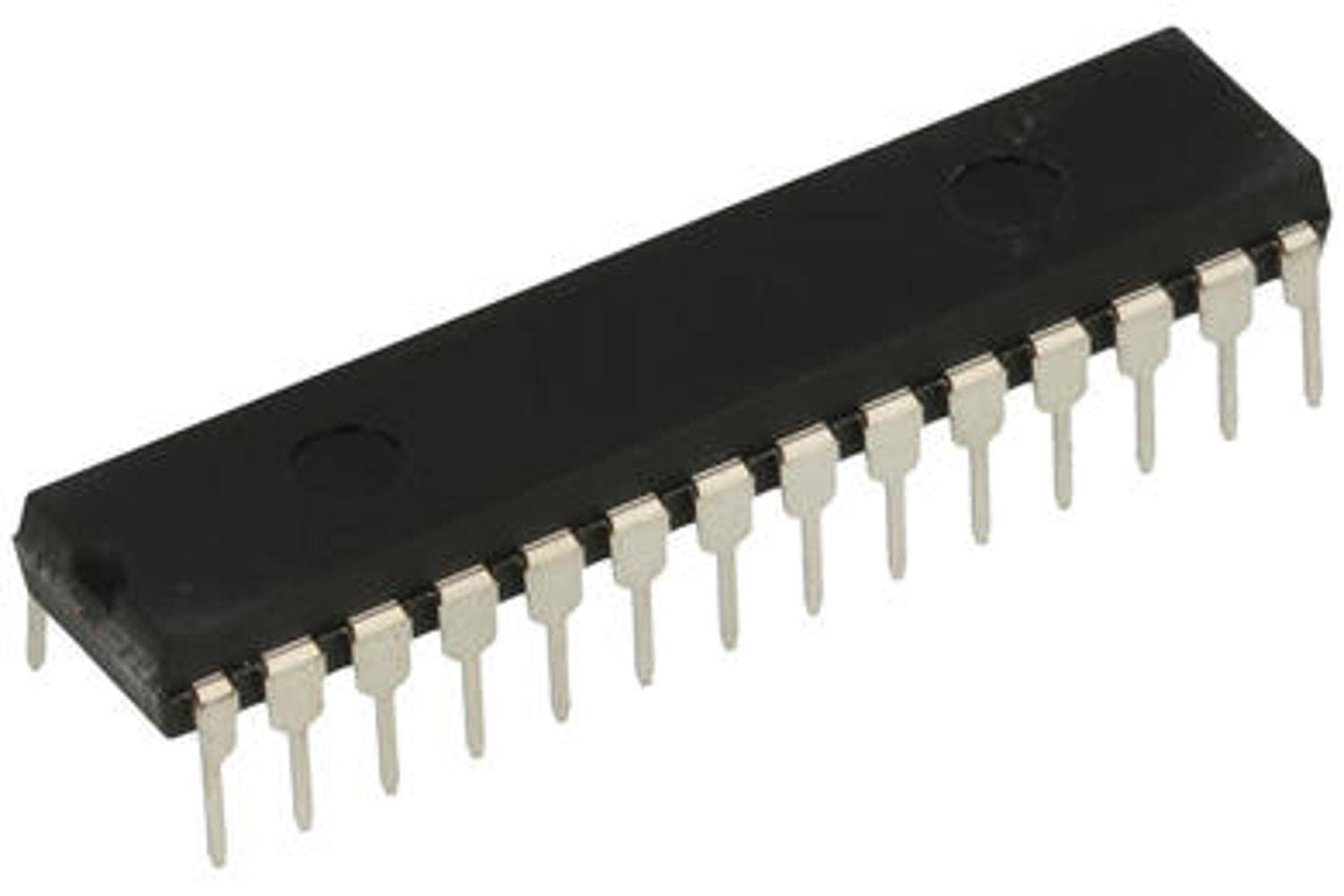

| ATmega328-PU, корпус PDIP28 | ATmega328P-AU, корпус TQFP32 |
Даташит на русском Atmega8 | Практическая электроника
Что такое даташит
Даташит – это техническое описание на какой-либо радиокомпонент. Где его найти? Ну, конечно же, в интернете! Так так почти вся радиоэлектронная продукция выпускается “за бугром”, то и описание на них, соответственно, “забугорское”, а точнее, на английском языке. Те, кто хорошо дружит с разговорным английским, не факт, что сможет прочитать технические термины в даташитах.
Даташит на английском на Atmega8
Давайте попробуем пролить свет истины на основные характеристики МК ATmegа8. Для этого качаем даташит. В нашей статье мы будем рассматривать только основные сведения нашего подопечного.
Вот что мы видим на первой странице даташита:
Даташит на русском Atmega8
Запоминаем правило: в фирменном описании нет ни одного лишнего слова! (иногда информации не хватает, но это уже другой случай)
Features. Переводится как “функции”. В среде электронщиков просто “фичи”.
– High Performance, Low Power AVR® 8-Bit Microcontroller
Высокопроизводительный, потребляющий мало энергии, 8-битный микроконтроллер.
Понимаем как рекламу, единственно полезное то, что данный микроконтроллер — 8 битный.
– Advanced RISC Architecture
Расширенная RISC архитектура.
RISC и CISC — технологии построения процессорных систем.
-6). А при 10 МГц — в десять раз быстрее, т.е., 0,1 мкс.
– 32 x 8 General Purpose Working Registers
32 восьмибитных регистра общего пользования.
Про регистры поговорим позднее, просто запомним, что большое количество регистров — весьма неплохо, ведь регистр — это ячейка памяти в самом МК. А чем больше такой памяти – тем «шустрее» работает МК!
Объединив эти данные с количеством поддерживаемых микроконтроллером команд, в очередной раз убеждаемся в изначальной ориентации данного МК под высокоуровневые языки вроде Си, Паскаля и других.
– Fully Static Operation
Полностью статическая структура.
Вспоминаем о типах памяти: динамической и статической. Этот пункт заверяет нас, что МК сохранит свою работоспособность при тактовой частоте ниже сотен герц и даже при отсутствии тактовой частоты на его специальных выводах.
(Также нелишним будет напомнить о том, что потребляемая мощность большинства типов МК напрямую зависит от тактовой частоты: чем выше тактовая частота, тем больше он потребляет)
– Up to 16 MIPS Throughput at 16 MHz
До 16 миллионов выполняемых команд при тактовой частоте 16 МГц.
За одну секунду при тактовой частоте 16 МГц может быть выполнено до 16 000 000 команд! Следовательно, одна однобайтовая команда может быть выполнена за 0,07 мкс. Весьма недурно для маленькой микросхемы.
С учетом предыдущего пункта понимаем, как работает на частотах от 0 Гц до 16 МГц.
– On-chip 2-cycle Multiplier
В данном МК имеется встроенный умножитель, который умножает числа за два такта.
Ну, это хорошо. Даже очень. Но мы пока не будет вгрызаться в эти нюансы…
– High Endurance Non-volatile Memory segments
Надежная энергонезависимая память, построенная в виде нескольких сегментов.
Вспоминаем типы памяти: EEPROM и FLASH.
– 8KBytes of In-System Self-programmable Flash program memory
– 8 Кбайт встроенной в МК памяти. Память выполнена по технологии Flash. В самом МК имеется встроенный программатор.
Этот объем весьма хорош! Для обучения (да и не только) — с запасом.
А наличие встроенного программатора этой памяти, позволяет загружать данные в память, используя простой внешний программатор (в простейшем случае это пять проводков, которыми микроконтроллер подключают к LPT порту компьютера).
– 256 Bytes EEPROM
В МК имеется 256 байт энергонезависимой памяти EEPROM.
Следовательно, можно сохранить еще дополнительную информацию, которую можно изменять программой МК, без внешнего программатора.
– 1024 Bytes Internal SRAM
В МК имеется 1024 байт оперативной памяти (ОЗУ/RAM).
Также весьма приятный объем
– Write/Erase cyles: 10,000 Flash/100,000 EEPROM
Память Flash выдерживает 10 000 циклов записи/стирания, а память EEPROM — до 100 000
Проще говоря, программу в МК можно изменять до 10 000 раз, а свои данные в 10 раз больше.
– Data retention: 20 years at 85°C/100 years at 25°C
Сохранность данных в памяти МК — до 20 лет при температуре хранения 85°C, и 100 лет — при температуре 20°C.
Если ваши внуки и правнуки включат вашу «мигалку» или музыкальную шкатулку, то они смогут насладиться их работой ))
– Optional Boot Code Section with Independent Lock Bits
– Programming Lock for Software Security
МК имеет несколько областей памяти (не уточняем каких), которые можно защитить от прочтения установкой специальных бит защиты.
Ну, тут всё понятно: свои труды вы можете защитить от вычитывания программы из памяти МК.
Далее идет описание имеющейся в данном микроконтроллере периферии (т.е., встроенных в него аппаратных устройств типа таймеров, источников прерываний и интерфейсов связи)
– Two 8-bit Timer/Counters
– One 16-bit Timer/Counter
В МК имеется два таймера/счетчика: 8 и 16 бит.
– Three PWM Channels
Три канала ШИМ
– 8-channel ADC in TQFP and QFN/MLF package
Eight Channels 10-bit Accuracy
– 6-channel ADC in PDIP package
Six Channels 10-bit Accuracy
В составе МК есть несколько каналов АЦП: 6 – для корпуса PDIP и 8 – для корпуса QFN/MLF.
Разрядность АЦП — 10 бит.
– Byte-oriented Two-wire Serial Interface
– Programmable Serial USART
В данном МК реализован аппаратный двухпроводный интерфейс связи USART, байт ориентированный и программируемый — имеется возможность настройки параметров интерфейса.
– Master/Slave SPI Serial Interface
Реализован SPI интерфейс связи, режимы Мастер/Подчиненный.
[quads id=1]
– Programmable Watchdog Timer with Separate On-chip Oscillator
Сторожевой таймер с собственным автономным генератором.
– On-chip Analog Comparator
Аналоговый компаратор.
– Power-on Reset and Programmable Brown-out Detection
Реализованы режимы контроля напряжения питания и защита работы МК при плохом питании (гарантирует увеличение надёжности работы всей системы).
– Internal Calibrated RC Oscillator
Встроенный калиброванный RC-генератор (можно запустить МК без внешних элементов).
– External and Internal Interrupt Sources
Реализовано несколько типов внешних и внутренних прерываний.
– Five Sleep Modes
Пять режимов «сна» (уменьшение энергопотребления МК за счет отключения некоторых внутренних узлов или специальных методов замедления их работы)
Понимаем как возможность выбора такого режима, при котором соотношение «потребляемая энергия/возможности» будут оптимальны для решения наших задач. Весьма полезная возможность при необходимости экономить энергию: питании от батарей, аккумуляторов и других источников.
– 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF and 32-pad QFN/MLF
Указаны типы корпусов, в которых выпускается данный микроконтроллер. Видим «28 DIP» — это хорошо! Не надо покупать специализированные дорогостоящие панели и мучиться с тоненькими и часто расположенными выводами на корпусе МК.
Temperature Range:
-40°C to 85°C
Рабочая температура: -40°C … +85°C
Очень важный параметр! Бывают модели микроконтроллеров, которые работоспособны только при положительных температурах окружающего воздуха.
(Был у меня горький опыт, когда в устройстве был применен именно такой «теплолюбивый» микроконтроллер. А устройство поместили на улицу… И каждую зиму «благодарные» пользователи моего устройства «хвалили» меня за «замерзание» микроконтроллера, которое проявлялось в виде полного его зависания)
Напряжение питания и тактовая частота
– 2.7 – 5.5V for ATmega8L
– 4.5 – 5.5V for ATmega8
Имеется две модификации данного МК: одна работоспособна при широком диапазоне питающих напряжение, вторая — в узком.
– ATmega8L: 0 – 8 MHz @ 2.7 – 5.5V
– ATmega8: 0 – 16 MHz @ 4.5 – 5.5V
Максимальная тактовая частота:
– Atmega8L: 0 – 8 МГц при напряжении питания 2,7 – 5,5 вольт
– Atmega8: 0 – 16 МГц при напряжении питания 4,5 – 5,5 вольт.
И что мы видим? А то, что модификация МК, работоспособная в широком диапазоне питающих напряжений, не может быть тактируема частотами выше 8 МГц. Следовательно, и ее вычислительные возможности будут ниже.
Power Consumption at 4 Mhz, 3V, 25°C
– Active: 3.6 mA
– Idle Mode: 1.0 mA
– Power-down Mode: 0.5 µA
Потребляемая мощность:
– при работе на частоте 4 МГц и напряжении питания 3 вольта потребляемый ток: 3,6 миллиампер,
– в различных режимах энергосбережения потребляемый ток: от 1 миллиампер до 0,5 микроампера
Распиновка Atmega8
На следующей странице публикуется расположение выводов данного микроконтроллера при использовании разных типов корпусов:
Советую этот листок из даташита распечатать и иметь под рукой. В процессе разработки и сборки схемы очень полезно иметь эти данные перед глазами.
Внимание!
Обратите внимание на такой факт: микросхема микроконтроллера может иметь (и имеет в данной модели) несколько выводов для подключения источника питания.
То есть имеется несколько выводов для подключения «земли» — «общего провода», и несколько выводов для подачи положительного напряжения.
Изготовители микроконтроллеров рекомендуют подключать соответствующие выводы вместе, т.е., минус подавать на все выводы, помеченные как Gnd (Ground — Земля), плюс — на все выводы помеченные как Vcc.
При этом через одинаковые выводы МК не должны протекать токи, так как внутри корпуса МК они соединены тонкими проводниками! То есть при подключении нагрузки эти выводы не должны рассматриваться как «перемычки».
Блочная диаграмма
Листаем описание далее, видим главу «Overview» (Обзор).
В ней имеется раздел «Block Diagram» (Устройство). На рисунке показаны устройства, входящие в состав данного микроконтроллера.
Генератор тактовой частоты
Но самым важным для нас в настоящее время является блок «Oscillator Circuits/Clock Generation» (Схема генератора/Генератор тактовой частоты).
В программе часто возникает необходимость сделать временную задержку в ее выполнении — паузу. А точную паузу можно организовать только методом подсчета времени. Время считаем исходя из количества тактов генератора микроконтроллера.
Да и не лишним будет заранее просчитать: успеет ли МК выполнить тот или иной фрагмент программы за отведенное для этого время.
В даташите ищем соответствующую главу: «System Clock and Clock Options» (Тактовый генератор и его параметры). В ней видим раздел «Clock Sources» (Источники тактового сигнала), в котором имеется таблица с перечнем видов тактовых сигналов. В этом разделе указано, что данный МК имеет встроенный тактовый RC-генератор. В разделе «Default Clock Source» имеется указание о том, что МК продается уже настроенным для использования встроенного RC-генератора. При этом тактовая частота МК — 1 МГц.
Из раздела «Calibrated Internal RC Oscillator» (Калиброванный RC-генератор) узнаем, что встроенный RC-генератор имеет температурный дрейф в пределах 7,3 — 8,1 МГц.
Может возникнуть вопрос: если частота встроенного тактового генератора 7,3 — 8,1 МГц, то как была получена частота 1 МГц? Дело в том, что тактовый сигнал попадает в схемы микроконтроллера через программируемый делитель частоты (Об это рассказано в разделе «System Clock Prescaler»).
В данном микроконтроллере он имеет несколько коэффициентов деления: 1, 2, 4 и 8. При выборе первого мы получим частоту самого тактового генератора, при включении последнего — в 8 раз меньше, т.е., 8/8=1 МГц. С учетом вышесказанного получаем, что тактовая частота данного МК при включенном делителе с коэффициентом 8 будет в пределах от 7,3/8 = 0,9125 МГц (9125 КГц) до 8,1/8 = 1,0125 МГц.
Обратите внимание на один ну очень важный факт: стабильность частоты дана при температуре МК 25 градусов по шкале Цельсия. Вспомним, что внутренний генератор выполнен по RC схеме. А емкость конденсатора очень зависит от температуры!
Конденсаторы по питанию
Перед тем, как подать на микроконтроллер питающее напряжение, выполним правило, которое обязательно для всех цифровых микросхем: в непосредственной близости от выводов питания микросхемы должен быть керамический конденсатор емкостью 0,06 — 0,22 мкф. Обычно устанавливают конденсатор 0,1 мкф. Его часто называют блокировочным конденсатором.
В схему необходимо установить и электролитический конденсатор емкостью 4-10 мкф. Он также является блокировочным фильтром, но на менее высоких частотах. Такой конденсатор можно устанавливать один для нескольких микросхем. Обычно на 2-3 корпуса микросхем.
Дело в том, что микроконтроллер (как и другие цифровые микросхемы) состоит из транзисторных ячеек, которые в процессе работы постоянно переключаются из открытого состояния в закрытое, и наоборот. При этом изменяется потребляемая транзисторными ячейками энергия. В линии питания возникают кратковременные «провалы» напряжения. Этих ячеек в микроконтроллере сотни тысяч (думаю, что сейчас уже миллионы!), поэтому по питающим проводам начинают гулять импульсные помехи с частотами от единиц до десятков тысяч Герц.
Для предотвращения распространения этих помех по цепям схемы, да и самой микросхемы микроконтроллера, параллельно его выводам питания устанавливают такой блокировочный конденсатор. При этом на каждую микросхему необходимо устанавливать индивидуальный конденсатор.
Конденсатор для постоянного тока является изолятором. Но при установке конденсатора в цепи с непостоянным током он делается сопротивлением. Чем выше частота, тем меньшее сопротивление оказывает конденсатор. Следовательно, блокировочный конденсатор с малой емкостью пропускает через себя (шунтирует) высокочастотные сигналы (десятки и сотни Герц), а конденсатор с бОльшей емкостью — низкочастотные. Об этом я писал еще в статье Конденсатор в цепи постоянного и переменного тока
Выводы
– микроконтроллер AVR ATmega-8 при поставке с завода работает на тактовой частоте 0,91—1,1 МГц;
– напряжение питания должно быть в пределах 4,5 — 5,5 Вольт. Мы будем использовать микросхемы с питающим напряжением 5 Вольт, поэтому и МК будет питаться этим же напряжением. (Хотя работоспособность сохранится при напряжении питания 2,7 Вольт для обычных, не низковольтных моделей МК)
Где и как искать компоненты и даташиты ? Смотрите в видео:
| Некоторые Номер детали того же производителя ATMEL Corporation |
| SAM3N Компания Atmel представляет собой точку входа в технологию Cortex-M3. Серия SAM3N интеллектуально сочетает в себе высокопроизводительную архитектуру, периферийные устройства и методы энергосбережения для обеспечения бескомпромиссной производительности. Доступно |
| SAM3S2A ARM Cortex-M3 RISC-процессор SAM3S2A является членом семейства микроконтроллеров Atmel серии SAMS3, основанных на высокопроизводительном 32-битном RISC-процессоре ARM Cortex-M3.Работает на максимальной скорости |
| AT45DB161D 16 МБ, только 2,7 В, флэш-память последовательного интерфейса с двумя буферами данных SRAM 16 МБ, только 2,7 В, флэш-память последовательного интерфейса, только с двумя буферами данных SRAM |
| AT45DB081D 8 Мбит / с, только 2,5 или 2,7 В, флэш-память последовательного интерфейса, 8 Мбит / с, только 2,5 или 2,7 В, флэш-память последовательного интерфейса |
| ATmega164PA Микроконтроллер AVR технологии PicoPower. Микроконтроллер AVR технологии picoPower. |
| ATtiny2313 Самопрограммируемая флэш-память 3 КБ внутрисистемной самопрограммируемой флэш-памяти, 128 байтов внутрисистемной программируемой EEPROM, 128 байтов внутренней SRAM.USI — универсальный последовательный интерфейс, полнодуплексный UART. debugWIRE для отладки на кристалле. |
| ATmega64A Самопрограммируемая флэш-память 64 Кбайт самопрограммируемая флэш-память для программ, 4 Кбайт SRAM, 2048 байт EEPROM, 8-канальный 10-битный аналого-цифровой преобразователь. Интерфейс JTAG для отладки на кристалле. Пропускная способность до 16 MIPS при 16 МГц. |
| ATmega8A 8 КБ самопрограммируемая флэш-память для программ 8 КБ самопрограммируемая флэш-память для программ, 1 КБ SRAM, 512 байт EEPROM, 6- или 8-канальный 10-битный аналого-цифровой преобразователь.Пропускная способность до 16 MIPS при 16 МГц. 2,7 — 5,5 В |
| AT45DB642D 64M бит, 2,7-вольтовая двухинтерфейсная флэш-память с двумя 1056-байтовыми SRAM 64M-битная, 2.7-вольтовая двухинтерфейсная флэш-память с двумя 1056-байтовыми SRAM |
| mXT1386 mXT1386 - это многочиповое решение с 1386 узлами (4 чипа), которое является частью платформы продуктов Atmel maXTouch. Благодаря сочетанию запатентованной Atmel передачи заряда и мощной технологии 32-разрядного микроконтроллера AVR, |
| 32-разрядный микроконтроллер AT32UC3L AT32UC3L — это 32-разрядный микроконтроллер с самым низким энергопотреблением в отрасли с числом бит менее 0.48 мВт / МГц в активном режиме для реальных приложений. Это устройство также является первым 32-битным микроконтроллером с | .
| AT42QT1070 AT42QT1070 (QT1070) — это цифровой драйвер емкостного датчика с переносом заряда в пакетном режиме. Устройство может распознавать от одной до семи клавиш, в зависимости от режима. QT1070 включает в себя все функции обработки сигналов |
| AT42QT1070 Кнопки, ползунки и колесики> Кнопки AT42QT1070 AT42QT1070 (QT1070) представляет собой драйвер емкостного цифрового импульсного датчика с переносом заряда.Устройство может распознавать от одной до семи клавиш, в зависимости от |
| AT32UC3C0512C 32-разрядный микроконтроллер флэш-памяти AVR с флэш-памятью 512 КБ и SRAM 68 КБ разработан для промышленных и автомобильных приложений управления, оптимизирован для быстрой связи и управления двигателем. В семействе устройств |
| AT30TS750 Основанный на промышленном стандарте «LM75» цифровой датчик температуры, Atmel AT30TS750 сочетает в себе прецизионный мониторинг температуры с энергонезависимыми (NVM) регистрами.Регистры NVM с добавленной стоимостью |
| SHA-256 Atmel ATSHA204 — это оптимизированная микросхема аутентификации, которая включает в себя EEPROM размером 4,5 Кбит. Этот массив можно использовать для хранения ключей, различных данных для чтения / записи, только для чтения, паролей или секретных данных, а также для потребления |
| AT32UC3C0512C 32-разрядный AVR UC3> AT32UC3C0512C 32-разрядный флэш-микроконтроллер AVR с 512 КБ флэш-памяти, 68 КБ SRAM предназначен для промышленных и автомобильных приложений управления, оптимизирован для быстрой связи и двигателя |
| Цифровые датчики температуры AT30TS750> AT30TS750 На основе цифрового датчика температуры, совместимого с промышленным стандартом LM75, Atmel AT30TS750 сочетает в себе прецизионный мониторинг температуры с энергонезависимым (NVM) |
| mXT1386 Unlimited Touch> MXT1386A 1386-узловое многокристальное решение (4 микросхемы), которое является частью платформы продукта Atmel maXTouch.Благодаря сочетанию передачи заряда и мощного 32-битного микроконтроллера AVR, |
| ATA6843 Базовая микросхема системы для контроллеров трехфазных бесщеточных двигателей постоянного тока, разработанная по технологии Atmel 0,8-м SOI SMART-I.S .. Эта микросхема образует блок управления двигателем BLDC для автомобильных приложений в комбинации |
| REB231ED-EK REB231ED-EK демонстрирует уникальную производительность и богатый набор функций радиочастотного трансивера 2,4 ГГц AT86RF231 в сочетании с передовым микроконтроллером ATxmega256A3.REB231ED-EK содержит два набора |
AT27C800-12PI: 8-мегабитный 512k X 16 или 1024k X 8 uv Стираемое СППЗУ AT45D041-JC: 4-мегабитная 5-вольтовая только последовательная флэш-память AT45DB021B: AT49F001-70I: 128K X 8 (1M бит), только 5 В, флэш-память параметрического блока нижней загрузки TSC80C31-L16MC / 883: однокристальный 8-битный микроконтроллер CMOS, внешнее ПЗУ, 128 байт ОЗУ, 32 линии ввода-вывода, 16-битные таймеры, 12 МГц ATMEGA649V-8MU: самопрограммируемая флэш-память программ Функции Высокопроизводительный 8-разрядный микроконтроллер AVR с низким энергопотреблением Расширенная архитектура RISC 130 мощных инструкций, выполняемых в большинстве случаев за один тактовый цикл 32 x 8 рабочих регистров общего назначения Полностью статическая работа Пропускная способность до 16 MIPS на AT93C86A-10SU-1.8: Трехпроводной автомобильный температурный последовательный EEPROM 16K (2048 x 8 или 1024 x 16) ATR0809: драйвер для четырехканального лазера с радиочастотным генератором и двумя выходами ATF1504BE-7AU100: Лист данных семейства AT83C21GC144-ICRUL: Интерфейс — интегральная схема контроллера (ics) Трубка интерфейса смарт-карты 8 мА 2,85 В ~ 5,4 В; IC GENCORE SER LITE PRO 24SSOP Технические характеристики: Тип контроллера: Интерфейс смарт-карты; Интерфейс: последовательный; Напряжение — Питание: 2,85 В ~ 5,4 В; Ток — питание: 8 мА; Упаковка / ящик: 24-SSOP (0.209 дюймов, ширина 5,30 мм); упаковка: трубка; рабочая температура: -; бессвинцовый статус: бессвинцовый; статус RoHS: соответствует требованиям RoHS U2730B-NFSY: ВЧ / МИКРОВОЛНОВЫЙ ПРЕОБРАЗОВАТЕЛЬ. Технические характеристики: Тип преобразователя: повышающий преобразователь (дополнительная функция), понижающий преобразователь; Форм-фактор: микросхема IC; Входная частота: от 1400 до 1550 МГц; Коэффициент преобразования: 20 дБ; Рабочая температура: от -40 до 85 C (от -40 до 185 F) |
ATMEGA168PA-MU Лист данных | Встроенные — Микроконтроллеры IC MCU 8BIT 16KB FLASH 32VQFN -Apogeeweb
Обзор ATmega48A / PA / 88A / PA / 168A / PA / 328 / P — 8-битный CMOS-микроконтроллер малой мощности, основанный на архитектуре RISC, улучшенной AVR. .Выполняя мощные инструкции за один такт, ATmega48A / PA / 88A / PA / 168A / PA / 328 / P достигает пропускной способности, приближающейся к 1 MIPS на МГц, что позволяет разработчику системы оптимизировать энергопотребление по сравнению со скоростью обработки. Характеристики • Высокопроизводительный, маломощный 8-разрядный микроконтроллер Atmel® AVR®• Улучшенная архитектура RISC
— 131 Мощные команды — выполнение в большинстве случаев за один тактовый цикл
— 32 x 8 рабочих регистров общего назначения
— Полностью статическая работа
— Пропускная способность до 20 MIPS при 20 МГц
— Двухтактный умножитель на кристалле
• Сегменты энергонезависимой памяти с высокой износостойкостью
— 4/8/16/32 Кбайт внутрисистемной самопрограммируемой флэш-памяти программ
— 256/512 / 512/1 Кбайт EEPROM
— 512 / 1K / 1K / 2 Кбайт Внутренняя SRAM
— Циклы записи / стирания: 10 000 флэш / 100 000 EEPROM
— Срок хранения данных: 20 лет при 85 ° C / 100 лет при 25 ° C (1)
— Дополнительная секция загрузочного кода с независимыми битами блокировки
Внутрисистемное программирование с помощью встроенной программы загрузки
Истинная операция чтения-во время записи
— Программная блокировка для безопасности программного обеспечения
• Поддержка библиотеки Atmel® QTouch®
— Емкостные сенсорные кнопки, ползунки и колеса
— Сбор данных QTouch и QMatrix®
— До 64 каналов считывания
• Периферийные функции
— Два 8-битных таймера / счетчика с отдельным предделителем и режимом сравнения
— Один 16-битный таймер / счетчик с отдельным предделителем, режимом сравнения и захватом Режим
— Счетчик реального времени с отдельным генератором
— Шесть каналов ШИМ
— 8-канальный 10-разрядный АЦП в корпусе TQFP и QFN / MLF Измерение температуры
— 6-канальный 10-разрядный АЦП в корпусе PDIP Измерение температуры
— Программируемый последовательный порт USART
— Главный / подчиненный последовательный интерфейс SPI
— Последовательный двухпроводной интерфейс с байтовой ориентацией (совместим с Philips I2C)
— Программируемый сторожевой таймер с отдельным встроенным генератором
— Встроенный аналоговый компаратор
— Прерывание и пробуждение на контакте Change
• Специальные функции микроконтроллера
— Сброс при включении питания и программируемое обнаружение пониженного напряжения
— Внутренний калиброванный генератор
— Внешние и внутренние источники прерываний
— Six Sleep Режимы: ожидание, шумоподавление АЦП, энергосбережение, отключение питания, режим ожидания и расширенный режим ожидания
• Ввод-вывод и пакеты
— 23 программируемых линии ввода / вывода
— 28-контактный PDIP, 32-выводный TQFP, 28- контактная площадка QFN / MLF и 32-контактная QFN / MLF
• Рабочее напряжение:
— 1.8 — 5,5 В
• Диапазон температур: от
–-40 ° C до 85 ° C
• Класс скорости:
— 0 — 4 МГц при 1,8 — 5,5 В, 0 — 10 МГц при 2,7 — 5,5 В, 0 — 20 МГц при 4,5 — 5,5 В
• Энергопотребление при 1 МГц, 1,8 В, 25 ° C
— Активный режим: 0,2 мА
— Режим пониженного энергопотребления: 0,1 мкА
— Режим энергосбережения: 0,75 мкА (включая RTC 32 кГц)
atmega168palangen Datasheet PDF — Корпорация Atmel
ATmega48A / PA / 88A / PA / 168A / PA / 328 / P
Архитектураболее эффективна с точки зрения кода, обеспечивая при этом пропускную способность до десяти раз быстрее, чем con-
.стандартных микроконтроллеров CISC.
ATmega48A / PA / 88A / PA / 168A / PA / 328 / P обеспечивает следующие функции: 4K / 8 Кбайт In-
Системная программируемая флеш-память с возможностью чтения во время записи, 256/512/512/1 Кбайт
EEPROM, 512 / 1K / 1K / 2Kbytes SRAM, 23 линии ввода / вывода общего назначения, 32 общего назначения —
регистров, три гибких таймера / счетчика с режимами сравнения, внутренний и внешний
прерываний, последовательный программируемый USART, байтовый двухпроводной последовательный интерфейс, серийный номер SPI
Порт, 6-канальный 10-разрядный АЦП (8 каналов в пакетах TQFP и QFN / MLF), программируемый
Сторожевой таймер со встроенным генератором и пятью программными режимами энергосбережения.Модель
В режиме ожидания процессор останавливается, при этом разрешается использование SRAM, таймеров / счетчиков, USART, 2-проводного последовательного интерфейса. Лицо
, порт SPI и система прерываний для продолжения работы. Режим пониженного энергопотребления сохраняет
содержимое регистра, но замораживает осциллятор, отключая все другие функции микросхемы до следующего интервала
.rupt или аппаратный сброс. В режиме энергосбережения асинхронный таймер продолжает работать, позволяя
пользователь поддерживает базу таймера, пока остальная часть устройства спит.Шумоподавление АЦП-
В режимепроисходит остановка ЦП и всех модулей ввода / вывода, кроме асинхронного таймера и АЦП, чтобы минимизировать
шум переключения при преобразовании АЦП. В режиме ожидания кварцевый / резонаторный осциллятор —
работает, в то время как остальная часть устройства находится в спящем режиме. Это позволяет очень быстро запускать в сочетании с низким
потребляемая мощность.
Atmel® предлагает библиотеку QTouch® для встраивания емкостных сенсорных кнопок, ползунков и колесиков.
в микроконтроллеры AVR®.Запатентованный прием сигнала с переносом заряда предлагает
с надежным распознаванием и включает в себя полностью отредактированный отчет о сенсорных клавишах и включает в себя смежную клавишу
Suppression® (AKS ™) технология для однозначного обнаружения ключевых событий. Простой в использовании
Набор инструментовQTouch Suite позволяет вам исследовать, разрабатывать и отлаживать ваши собственные сенсорные приложения.
Устройство изготовлено с использованием технологии энергонезависимой памяти высокой плотности Atmel. Модель
Встроенная флэш-память ISP позволяет перепрограммировать программную память внутри системы через SPI
Последовательный интерфейс, обычным программатором энергонезависимой памяти или встроенной загрузкой pro-
грамм работает на ядре AVR.Программа загрузки может использовать любой интерфейс для загрузки
Прикладная программаво флэш-памяти приложения. Программное обеспечение в разделе Boot Flash будет
продолжает работать, пока обновляется раздел Application Flash, обеспечивая истинное чтение во время записи
операция. Комбинируя 8-битный RISC-процессор с внутрисистемной самопрограммируемой флеш-памятью на
Монолитный чип, Atmel ATmega48A / PA / 88A / PA / 168A / PA / 328 / P — мощный микроконтроллер
, который обеспечивает очень гибкое и экономичное решение для многих встраиваемых приложений управления.
AVR ATmega48A / PA / 88A / PA / 168A / PA / 328 / P поддерживается полным набором программ и
Инструменты разработки системы, включая компиляторы C, ассемблеры макросов, программный отладчик / Sim-
Эмуляторы, внутрисхемные эмуляторы и оценочные комплекты.
2.2 Сравнение процессоров
ATmega48A / PA / 88A / PA / 168A / PA / 328 / P отличаются только объемом памяти, поддержкой загрузчика,
и размеры вектора прерывания. Таблица 2-1 суммирует различные размеры памяти и векторов прерываний
для устройств.
Таблица 2-1. Сводка размера памяти
Устройство
Вспышка
EEPROM
ATmega48A
4 Кбайт
256 байт
ATmega48PA
4 КБ
256 байт
ATmega88A
8 Кбайт
512 байт
RAM
512 байт
512 байт
1 Кбайт
Размер вектора прерывания
1 командное слово / вектор
1 командное слово / вектор
1 командное слово / вектор
6
8271DS – AVR – 05/11
atmega168pa техническое описание (1/26 страницы) ATMEL | 8-битный микроконтроллер с 5/8/16/32 Кбайт внутрисистемной программируемой флеш-памятью
Характеристики
• Высокопроизводительный, маломощный 8-битный микроконтроллер AVR®
• Расширенная архитектура RISC
— 131 Мощные инструкции — большинство одиночных часов Выполнение цикла
— 32 x 8 рабочих регистров общего назначения
— Полностью статическая работа
— Пропускная способность до 20 MIPS при 20 МГц
— Двухтактный умножитель на кристалле
• Сегменты энергонезависимой памяти с высокой износостойкостью
— 4/8/16/32 Кбайт внутрисистемной самопрограммируемой флэш-памяти программ
(ATmega48PA / 88PA / 168PA / 328P)
— 256/512/512/1 Кбайт EEPROM (ATmega48PA / 88PA / 168PA / 328P)
— Внутренняя SRAM 512 / 1K / 1K / 2K байт (ATmega48PA / 88PA / 168PA / 328P)
— Циклы записи / стирания: 10 000 Flash / 100 000 EEPROM
— Срок хранения данных: 20 лет при 85 ° C / 100 лет при 25 ° C (1)
— Дополнительная секция загрузочного кода с независимой блокировкой Bi ts
Внутрисистемное программирование с помощью встроенной программы загрузки
Истинное чтение во время записи
— Блокировка программирования для безопасности программного обеспечения
• Периферийные функции
— Два 8-битных таймера / счетчика с отдельным предделителем и функцией сравнения Режим
— Один 16-битный таймер / счетчик с отдельным предделителем, режимом сравнения и захватом
Режим
— Счетчик реального времени с отдельным генератором
— Шесть каналов ШИМ
— 8-канальный 10-битный АЦП в TQFP и пакет QFN / MLF. Последовательный интерфейс (совместимый с Philips I2C)
— Программируемый сторожевой таймер с отдельным встроенным генератором
— Встроенный аналоговый компаратор
— Прерывание и активация при смене контакта e
• Специальные функции микроконтроллера
— Сброс при включении питания и программируемое обнаружение пониженного напряжения
— Внутренний калиброванный генератор
— Внешние и внутренние источники прерываний
— Шесть спящих режимов: холостой ход, шумоподавление АЦП, энергосбережение , Отключение питания, режим ожидания,
и расширенный режим ожидания
• I / O и пакеты
— 23 программируемых линии ввода / вывода
— 28-контактный PDIP, 32-контактный TQFP, 28-контактный QFN / MLF и 32 -pad QFN / MLF
• Рабочее напряжение:
— 1.8 — 5,5 В для ATmega48PA / 88PA / 168PA / 328P
• Диапазон температур:
–-40
° C до 85 ° C
• Класс скорости:
— 0–20 МГц при 1,8 — 5,5 В
• Низкое энергопотребление при 1 МГц, 1,8 В, 25 ° C для ATmega48PA / 88PA / 168PA / 328P:
— Активный режим: 0,2 мА
— Режим пониженного энергопотребления: 0,1 мкА
— Режим энергосбережения: 0,75 мкА (включая RTC 32 кГц)
8-битный
Микроконтроллер
с 4/8/16 / 32K
байт внутри системы
Программируемый
Flash
ATmega48PA
ATmega88PA
ATmega1695PAga
Сводка
Ред.8161DS – AVR – 10/09
|
ATMEGA168PA-AU-Microchip Technology-Embedded — Microcontrollers-Chip Source Co., LIMITED
ATMEGA168PA-AU-Microchip Technology-Embedded — Microcontrollers-Chip Source Co., LIMITEDATMEGA168PA-AU Изображения служат только для справки, См. Спецификации продукта
| Номер детали | ATMEGA168PA-AU |
|---|---|
| Производитель | Microchip Technology |
| Описание | IC MCU 8BIT 16KB FLASH 32TQFP |
| Типовой лист | ATMEGA168PA-AU.pdf |
| Категория | Интегральные схемы (ИС) |
| Семья | Embedded — микроконтроллеры |
| Серия | AVR® ATmega |
Купите ATMEGA168PA-AU Microchip Technology на Chip Source Co., LIMITED, мы являемся дистрибьютором Microchip Technology Corporation, мы продаем новые и оригинальные и предлагаем 24-часовое обслуживание, срок гарантии 180 дней, отправьте ATMEGA168PA-AU в течение 24 часов, пожалуйста, свяжитесь с нашим отделом продаж или отправьте электронное письмо по адресу [адрес электронной почты защищен] Надеюсь, что мы сможем сотрудничать в будущем.
Технические характеристики
| Статус детали | Активный |
|---|---|
| Core Процессор | АВР |
| Размер сердечника | 8-бит |
| Скорость | 20 МГц |
| Возможности подключения | I²C, SPI, UART / USART |
| Периферийные устройства | Обнаружение / сброс пониженного напряжения, POR, PWM, WDT |
| Количество входов / выходов | 23 |
| Размер программной памяти | 16 КБ (8K x 16) |
| Тип памяти программ | ВСПЫШКА |
| Размер EEPROM | 512 х 8 |
| Размер RAM | 1K x 8 |
| Напряжение — питание (Vcc / Vdd) | 1.8 В ~ 5,5 В |
| Преобразователи данных | А / Д 8x10b |
| Генератор Тип | Внутренний |
| Рабочая температура | -40 ° C ~ 85 ° C (TA) |
| Упаковка / чемодан | 32-TQFP |
| Комплект устройств поставщика | 32-TQFP (7×7) |
| Отгрузка | UPS / EMS / DHL / FedEx Экспресс. |
| Условия | Новый оригинальный завод. |
| Запрос предложений Электронная почта | [адрес электронной почты защищен] или онлайн-запрос |
Связанные части для ATMEGA168PA-AU
Ключевые слова, связанные с ATMEGA168PA-AU
ATMEGA168PA-AU Технология микрочиповATMEGA168PA-AU Технический паспорт Авторские права © 2002-2017 Chip Source Co., LIMITED Все права защищены.
Дистрибьютор электронных компонентов
