Распиновка контроллера Arduino UNO — Atmel 328P-PU (DIP-корпус)
Ножки микросхемы Atmel/Atmega 328P-PU в DIP-корпусе (классический длинный черный корпус с двумя рядами ножек по бокам) распределены так:
Список, отсортированный по номерам контактов, выглядит так:
Контакт | Номер ножки | Назначение | Примечание |
PC6 | 1 | PCINT14 / -RESET | Programming, debug / Digital |
PD0 | 2 | PCINT16 / RXD | Digital |
PD1 | 3 | PCINT17 / TXD | Digital |
PD2 | 4 | PCINT18 / INT0 | Digital |
PD3 | 5 | PCINT19 / OC2B / INT1 | Digital |
PD4 | 6 | PCINT20 / XCK / T0 | Digital |
VCC | 7 | Напряжение питания | Power |
GND | 8 | Ground | |
PB6 | 9 | PCINT6 / XTAL1 / TOSC1 | Digital / Crystal, Osc |
PB7 | 10 | PCINT7 / XTAL2 / TOSC2 | Digital / Crystal, Osc |
PD5 | 11 | PCINT21 / OC0B / T1 | Digital |
| PD6 | 12 | PCINT22 / OC0A / AIN0 | Digital / Analog |
PD7 | 13 | PCINT23 / AIN1 | Digital / Analog |
PB0 | 14 | PCINT0 / CLKO / ICP1 | Digital |
PB1 | 15 | OC1A / PCINT1 | Digital |
PB2 | 16 | -SS / OC1B / PCINT2 | Digital |
PB3 | 17 | MOSI / OC2A / PCINT3 | Digital |
PB4 | 18 | MISO / PCINT4 | Digital |
19 | SCK/PCINT5 | Digital | |
AVCC | 20 | Качественное питание для АЦП | Power |
AREF | 21 | Опорное напряжение для АЦП | Analog |
GND | 22 | Ground | |
PC0 | 23 | ADC0 / PCINT8 | Analog / Digital |
PC1 | 24 | ADC1 / PCINT9 | Analog / Digital |
PC2 | 25 | ADC2 / PCINT10 | Analog / Digital |
PC3 | 26 | ADC3 / PCINT11 | Analog / Digital |
PC4 | 27 | ADC4 / SDA / PCINT12 | Analog / Digital |
PC5 | 28 | ADC5 / SCL / PCINT13 | Analog / Digital |
Список, отсортированный по наименованиям контактов, выглядит так:
Контакт | Номер ножки | Назначение | Примечание |
PB0 | 14 | PCINT0 / CLKO / ICP1 | Digital |
PB1 | 15 | OC1A / PCINT1 | Digital |
PB2 | 16 | -SS / OC1B / PCINT2 | Digital |
PB3 | 17 | MOSI / OC2A / PCINT3 | Digital |
PB4 | 18 | MISO / PCINT4 | Digital |
PB5 | 19 | SCK/PCINT5 | Digital |
PB6 | 9 | PCINT6 / XTAL1 / TOSC1 | Digital / Crystal, Osc |
PB7 | 10 | PCINT7 / XTAL2 / TOSC2 | Digital / Crystal, Osc |
PC0 | 23 | ADC0 / PCINT8 | Analog / Digital |
| PC1 | 24 | ADC1 / PCINT9 | Analog / Digital |
PC2 | 25 | ADC2 / PCINT10 | Analog / Digital |
PC3 | 26 | ADC3 / PCINT11 | Analog / Digital |
PC4 | 27 | ADC4 / SDA / PCINT12 | Analog / Digital |
PC5 | 28 | ADC5 / SCL / PCINT13 | Analog / Digital |
PC6 | 1 | PCINT14 / -RESET | Programming, debug / Digital |
PD0 | 2 | PCINT16 / RXD | Digital |
PD1 | 3 | PCINT17 / TXD | Digital |
PD2 | 4 | PCINT18 / INT0 | Digital |
PD3 | 5 | PCINT19 / OC2B / INT1 | Digital |
PD4 | 6 | PCINT20 / XCK / T0 | Digital |
PD5 | 11 | PCINT21 / OC0B / T1 | Digital |
PD6 | 12 | PCINT22 / OC0A / AIN0 | Digital / Analog |
PD7 | 13 | PCINT23 / AIN1 | Digital / Analog |
AREF | 21 | Опорное напряжение для АЦП | Analog |
VCC | 7 | Напряжение питания | Power |
AVCC | 20 | Качественное питание для АЦП | Power |
GND | 8 | Ground | |
GND | 22 | Ground |
В этом списке сразу видно, что микросхема имеет три порта B, C и D.
Причем порт C отличается тем, что он 7-ми разрядный, в то время как порты B и D 8-ми разрядные.
Итого, имеется 8 + 8 + 7 = 23 ножки, принадлежащих трем портам. Почему же на сигнальные выводы Arduino UNO отведено всего 20 пинов? Куда делись 3 пина? А вот куда:
- Ножка PC6 никуда не делась, просто она вынесена в контактную группу Power и отвечает за сброс контроллера (работает в режиме -RESET).
- Ножки PB6 и PB7 используются в режимах XTAL1 и XTAL2 и подключены к внешнему кварцевому резонатору.
Итого, на Arduino UNO реально доступно 20 пинов:
- На порту B — 6 бит
- На порту C — 6 бит
- На порту D — 8 бит
Из них ножки PD0 и PD1 при включении и начальной инициализации Arduino используются в качестве COM-порта, Adrduino пытается определить наличие сигнала на этих пинах, чтобы при необходимости переключиться в режим прошивания. Поэтому данне пины не следует использовать в тех сигнальных линиях самодельных устройств, которые должны работать сразу после включения.
Микроконтроллер ATmega328P-PU (DIP) | AmperMarket.kz
1 080 тг
Нет в наличии
Уведомить о поступлении
Артикул: 1601021 Категория: Микроконтроллеры и микросхемы (IC)
- Описание
- Характеристики
- Габариты
ATmega328P-PU — это 8-битный микроконтроллер на базе picoPower AVR RISC фирмы Atmel. Объединяет 32Кб ISP flash-памяти с возможностями считывания во время записи, 1Кб EEPROM, 2Кб SRAM, 23 универсальных порта ввода-вывода, 32 универсальных регистра, 3 счетчика/таймера с режимом сравнения, внутренними и внешними прерываниями, программируемый USART, 2-проводной последовательный интерфейс, SPI порт, 6-канальный 10-битный АЦП (8-канальный в корпусах TQFP и QFN/MLF), программируемый сторожевой таймер с внутренним генератором и пятью режимами энергосбережения.
Применяется в платах Arduino Uno, Nano, Pro Mini и других.
Для установки данного микроконтроллера на плату удобно использовать DIP панель на 28 контактов.
Распиновка
Скачать тех. спецификацию (Datasheet)
Характеристики
| Напряжение питания | 1.8 – 5.5 В |
|---|---|
| Ширина шины данных | 8 бит |
| Тактовая частота | 20 МГц |
| Количество входов/выходов | 23 |
| Объем памяти программ | 32 Кб |
| объем EEPROM | 1 Кб |
| объем RAM | 2 Кб |
| АЦП/ЦАП | 6×10 бит |
| Встроенные интерфейсы | I2C, SPI, UART |
| Корпус | DIP-28 |
| Рабочая температура | -40…+85 °C |
| Вес | 5 г |
|---|---|
| Размеры | 37. 4 x 6.76 x 3.28 мм |
Возможно Вас также заинтересует…
Микроконтроллер ATmega16A-PU (DIP)
1 100 тг Нет в наличии[Аналог] Arduino Uno R3
7 400 тг В корзинуМикроконтроллер ATmega8A-PU (DIP)
650 тг Нет в наличии
Вы просматриваете: Микроконтроллер ATmega328P-PU (DIP)
1 080 тг Нет в наличииВ корзину
Уведомить о поступлении Как только товар станет доступен для заказа, мы Вам сразу сообщим. Для этого укажите корректный адрес электронной почты, на который впоследствии придет уведомление
E-mail Вводимые данные конфиденциальны. Ваш E-mail будет использован только для уведомления Вас о доступности выбранных товаров.ATMEGA328P AU: распиновка, техническое описание, загрузчик
Датчик LSM303DLHC: блок-схема, калибровка и техническое описание
LM6172 Усилитель обратной связи: техническое описание, технические характеристики, эквивалент
Автор: Айрин
Дата: 26 марта 2022 г.
ATMEGA328P-AU — высокопроизводительный picoPower 8bit Микроконтроллер на основе AVR RISC сочетает в себе 32 КБ флэш-памяти ISP с возможностью чтения во время записи, 1024 КБ EEPROM, 2 КБ SRAM, 23 линии ввода-вывода общего назначения, 32 рабочие регистры общего назначения, три гибких таймера/счетчика с режимами сравнения, внутренние и внешние прерывания, последовательный программируемый USART, байт-ориентированный 2-проводной последовательный интерфейс, последовательный порт SPI, 6-канальный 10-битный аналого-цифровой преобразователь (8 -каналы в корпусах TQFP и QFN/MLF), программируемый сторожевой таймер с внутренним генератором и пять программно выбираемых режимов энергосбережения. Устройство работает от 1,8-5,5 вольт .
Каталог
ATMEGA328P Загрузчик AU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90P00034 ATMEGA328 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ATMEGA328P AU Модели CAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

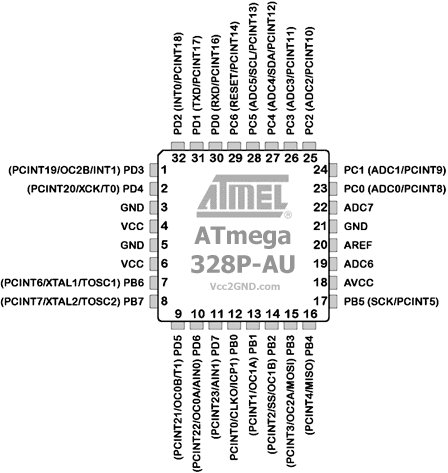

ATMEGA328P Распиновка AU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
