Atmega8A pu datasheet на русском. ATMEGA8A-PU: полное руководство по 8-битному микроконтроллеру AVR

Что такое ATMEGA8A-PU и каковы его основные характеристики. Как использовать этот микроконтроллер в проектах. Какие преимущества дает ATMEGA8A-PU по сравнению с аналогами. На что обратить внимание при программировании и отладке. Где купить ATMEGA8A-PU по выгодной цене.

Содержание

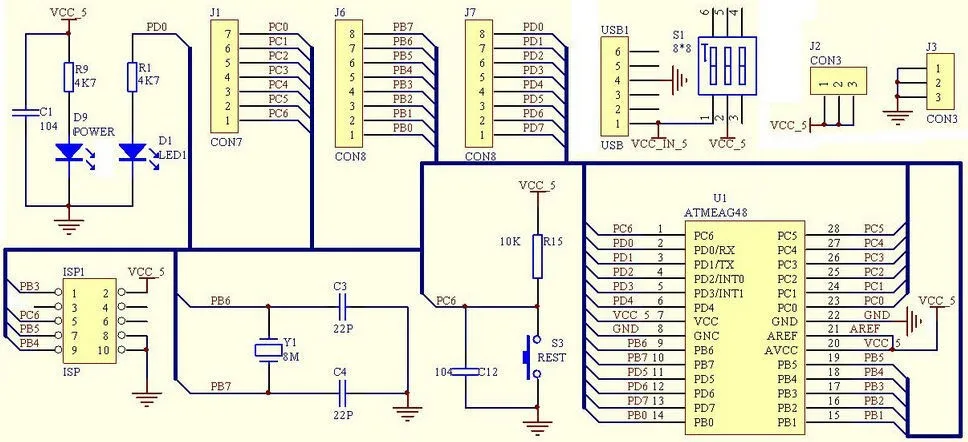

Обзор микроконтроллера ATMEGA8A-PU

ATMEGA8A-PU — это 8-битный микроконтроллер семейства AVR от компании Microchip Technology (ранее Atmel). Он широко используется в различных встраиваемых системах и электронных устройствах благодаря своей надежности, низкому энергопотреблению и богатому набору периферийных модулей.

Основные характеристики ATMEGA8A-PU:

  • 8 КБ флэш-памяти программ
  • 1 КБ оперативной памяти SRAM
  • 512 байт энергонезависимой памяти EEPROM
  • Тактовая частота до 16 МГц
  • 23 программируемых линии ввода/вывода
  • Два 8-битных и один 16-битный таймер/счетчик
  • 6-канальный 10-битный АЦП
  • Интерфейсы USART, SPI, I2C
  • Напряжение питания 2.7-5.5 В
  • Корпус DIP-28

Области применения ATMEGA8A-PU

Благодаря своей универсальности, ATMEGA8A-PU находит применение во многих сферах:


  • Бытовая электроника
  • Промышленная автоматика
  • Системы «умный дом»
  • Автомобильная электроника
  • Медицинское оборудование
  • Измерительные приборы
  • Игрушки и развлекательные устройства

Широкие возможности микроконтроллера позволяют реализовывать на его базе самые разнообразные проекты — от простых датчиков до сложных систем управления.

Программирование ATMEGA8A-PU

Для программирования ATMEGA8A-PU используется язык C или ассемблер. Разработка ведется с помощью следующих инструментов:

  • Atmel Studio — интегрированная среда разработки от производителя
  • Arduino IDE — популярная среда для быстрого прототипирования
  • AVR-GCC — набор компиляторов GNU для микроконтроллеров AVR
  • AVRDUDE — утилита для прошивки микроконтроллеров AVR

Загрузка программы в микроконтроллер осуществляется через встроенный загрузчик по интерфейсу SPI или с помощью внешнего программатора.

Базовый пример программы для мигания светодиодом:

«`c #include #include int main(void) { DDRB |= (1 << PB0); // Настраиваем пин PB0 на выход while(1) { PORTB |= (1 << PB0); // Включаем светодиод _delay_ms(500); // Задержка 500 мс PORTB &= ~(1 << PB0); // Выключаем светодиод _delay_ms(500); // Задержка 500 мс } return 0; } ```

Преимущества ATMEGA8A-PU

ATMEGA8A-PU обладает рядом преимуществ по сравнению с аналогичными микроконтроллерами:


  • Низкое энергопотребление — всего 0.3 мА в активном режиме при 1 МГц
  • Высокая производительность — до 16 MIPS при тактовой частоте 16 МГц
  • Богатый набор периферийных модулей
  • Наличие аппаратного умножителя
  • Поддержка внутрисхемного программирования
  • Большое сообщество разработчиков и обилие готовых библиотек
  • Доступная цена

Эти особенности делают ATMEGA8A-PU отличным выбором для широкого спектра проектов.

Отладка проектов на базе ATMEGA8A-PU

Процесс отладки является важным этапом разработки устройств на ATMEGA8A-PU. Для эффективной отладки рекомендуется использовать следующие инструменты и методы:

  • Внутрисхемные отладчики (например, AVR Dragon)
  • JTAG-эмуляторы
  • Последовательный вывод отладочных сообщений через UART
  • Светодиодная индикация состояний программы
  • Программные симуляторы (например, SimulAVR)

Правильно организованная отладка позволяет быстро находить и исправлять ошибки в коде и аппаратной части устройства.

Пример отладочного вывода через UART:

«`c #include #include

void uart_init(void) { UBRR0H = 0; UBRR0L = 51; // 9600 bps при 8 МГц UCSR0B = (1<

Энергосберегающие режимы ATMEGA8A-PU

ATMEGA8A-PU предоставляет несколько режимов пониженного энергопотребления, которые позволяют существенно продлить время автономной работы устройств с батарейным питанием:

  • Idle Mode — останавливает CPU, но оставляет активными периферийные устройства
  • Power-down Mode — отключает большинство функций, сохраняя содержимое регистров
  • Power-save Mode — аналогичен Power-down, но оставляет работающим асинхронный таймер
  • Standby Mode — аналогичен Power-down, но оставляет работающим основной генератор

Использование этих режимов требует правильной настройки и учета особенностей работы периферийных устройств.

Пример перевода микроконтроллера в режим Power-down:

«`c #include #include #include ISR(INT0_vect) { // Обработчик прерывания для пробуждения } int main(void) { DDRD &= ~(1<

Интерфейсы и протоколы связи ATMEGA8A-PU

ATMEGA8A-PU поддерживает несколько стандартных интерфейсов связи, что упрощает его интеграцию в различные системы:

  • USART — универсальный синхронно-асинхронный приемопередатчик
  • SPI — последовательный периферийный интерфейс
  • I2C (TWI) — двухпроводной последовательный интерфейс

Эти интерфейсы позволяют подключать к микроконтроллеру различные датчики, дисплеи, модули беспроводной связи и другие устройства.


Пример инициализации и использования SPI:

«`c #include void SPI_init(void) { DDRB |= (1<


Собираем USB программатор совместимый с AVR910

Необходимость в USB программаторе для микроконтроллеров AVR возникла из-за отсутствия в нетбуке Asus Aspire One RS232 и LPT- портов.

Программатор предельно прост — требуется всего-навсего один микроконтроллер ATMEGA8-16PU, хотя ему и присущ один недостаток — его самого нужно предварительно запрограммировать.
Еще одним огромным плюсом программатора, то что его не нужно отключать от программируемого устройства. В режим программирования микроконтроллер вводится только когда нужно что-то с него считать или на него записать.

Схема программатора была опубликована в журнале «Радио» за 2008 год. Автор Рыжков Андрей.

Программатор выполнен на основе драйвера от Objective Development и полностью совместим по командам с оригинальным программатором AVR910 от ATMEL. Описание оригинальной схемы программатора можно взять в Application Note AVR910: In-System Programming, а список поддерживаемых команд можно посмотреть в Application Note AVR109: Self Programming

Три светодиода сигнализируют об режимах чтения и записи, а также подаче питания на программатор. Питание программатора осуществляется от самого порта USB. Так как напряжение сигналов USB составляет 3.3 вольта, а напряжение питания, питающее программатор составляет 5 вольт, в схему введены два, последовательно включенных диода 1N4007 (подходят любые кремниевые диоды, в том числе и советские КД522). Прямой переход каждого диода «гасит» около 0.6-0.8 вольта, что в сумме дает около 3.6-3.8 вольт питания микроконтроллера. Можно поставить LDO стабилизатор LM1117 на 3.3 вольт, или в крайнем случае простой параметрический стабилизатор на стабилитроне. Тока по идее должно хватить.

Другим способом согласовать уровни, а точнее понизить уровень сигналов от микроконтроллера до 3.3-3.6 вольта, при этом оставив напряжение питания самого микроконтроллера 5 вольт, можно добавлением на сигнальные линии USB пары стабилитронов на 3.6 вольт, но об этом я напишу в следующей статье. И соответственно в следующей версии программатора.

В оригинальной схеме программатора в цепи питания стоит предохранитель. Как показывает практика, современные материнки сами в состоянии определить короткое замыкание или перегрузку в линии USB и отключится. Проверял на своем нетбуке. Просто появляется сообщение о превышении допустимого тока, после устранения достаточно нажать кнопочку в сообщении и питание восстанавливается.

Также из схемы (на плате он есть) убран джампер для ввода программатора в режим обновления прошивки, при нужде низкий уровень на 1-ю ножку микроконтроллера можно подать вручную или предусмотреть отдельный провод к ней от дополнительного программатора. Но так как текущая версия прошивки датирована 2007-м годом, ожидать частой его смены не стоит. При желании можно добавить на печатную плату дополнительный 5-ти выводной разьем программирования.

Вид программатора со стороны монтажа

Размеры программатора подходят для размещения его в корпусе от MiniDV видео-кассеты.
Для программирования был приспособлен программатор для COM-порта и программа UniProf

В момент программирования все запитывалось по стандартной схеме от USB-порта (при этом не нужно обращать внимания на сообщения Windows XP о найденном и неопознанном устройстве).

Файл прошивки контроллера, оригинальную схему и драйвера для Windows 2000/XP/Vista можно взять здесь.

После прошивки контроллера нужно прошить FUSE BITS: Для нормального функционирования контроллера в схеме необходимо, чтобы были запрограммированы (установлены в «0») биты SPIEN, CKOPT, SUT0 и BODEN. Обычно микроконтроллеры , идущие с завода, т.е. новые, имеют уже запрограммированный бит SPIEN. Остальные биты должны быть незапрограммированные (установлены в «1»).

Установки для «чистого» МК

Нужные нам изменения.

Учтите, что некоторые программы показывают fuse bits инверсно, для этого и приложен рисунок с установкой битов в чистом микроконтроллере.

В следующих статье я расскажу о программах, которые поддерживают этот программатор и о том как ими пользоваться, а так-же о сборке более компактной версии программатора.

ATMEGA8A -PU MicroChip Technology — MCU

  • Все продукты
  • Интегрированные схемы (ICS)
  • Встроенные — микроконтроллеры
  • ATMEGA8A -PU
  • 920204
  • ATMEGA8A -PU
  • 20204
  • ATMEGA8A -PU
      02049
    • ATMEGA8A -p Технические характеристики ATMEGA8A-PU

      Технология микросхем  ATMEGA8A-PU технические характеристики, атрибуты, параметры и детали с аналогичными характеристиками Silicon Labs SI1084-A-GM.

      Крепление
      Атрибут продукта Значение атрибута
      Категория Встроенные — микроконтроллеры
      Производитель Микрочиповая технология
      Срок изготовления 2 недели
      Контактное покрытие Олово
      Through Hole
      Mounting Type Through Hole
      Package / Case 28-DIP (0.300, 7.62mm)
      Number of Pins 28Pins
      Operating Температура -40 ° C ~ 85 ° C TA
      Упаковка Трубка
      Опубликовано 2009
      SERI0039 AVR® ATmega
      JESD-609 Code e3
      Pbfree Code yes
      Part Status Active
      Moisture Sensitivity Level (MSL) 1 (неограничено)
      Количество разъемов 28 разъемов
      Дополнительная функция РАБОТАЕТ ПРИ НАПРЯЖЕНИИ 2,7 В, МИНИМУМ 8 МГц ПИТАНИЕ0039
      Subcategory Microcontrollers
      Technology CMOS
      Terminal Position DUAL
      Supply Voltage 5V
      Terminal Pitch 2. 54mm
      Частота 16 МГц
      Номер базовой детали ATMEGA8A
      Supply Voltage-Max (Vsup) 5.5V
      Supply Voltage-Min (Vsup) 4.5V
      Interface I2C, SPI, UART, USART
      Размер памяти 8KB
      000024 осталось Посмотреть Аналогично

      Документы ATMEGA8A-PU

      Загрузите спецификации и документацию производителя для АТМЕГА8А-ПУ

      • ТИТЫ DataShings
        ATMEGA8A COMPLE ATMEGA8A РЕЗЮМЕ ATMEGA8A ERRATA ~ ATMEGA8A-PU-MICROCHIP-DATASHEET-62319953.PDF ATMEGA8A-PU-MICROCHIP-DATASHEET-19333.PDF ATMEGA8A-PU-MICRCHIP-DATASHEET-19333.PDF ATMEGA8A-PU-MICRCHIP-DATASHEET-19333. pdf ATMEGA8A-PU-Atmel-datasheet-11801019.pdf
      • PCN Установка/EOL
        FAB SITE 22/JAN/2020
      • PCN Design/Specification
        Маркировка CHGS 11/JUL/2017 ATMEGA8A 24/январь/2018
      • PCN упакована
        TORNST TO MICRCHIP/PKIP/PKIP/PKIP/PKIP/PKIP/PKIP/PKIP/PKIP/PKIP/PKIP/PK 5 сентября 2016 г.
      • ConflictMineralStatement
        Microchip-company-68.pdf

      Другие включают «АТМЕГ» части

      Следующие части включают «АТМЕГ»

      Атрибут продукта Атрибут.
      Номер в/O 23i/o
      Размер ОЗУ 1K x 8
      VLATEGE — VCC/VDD)
      VLATAGE — VCC/VDD)
      . uPs/uCs/Peripheral ICs Type MICROCONTROLLER, RISC
      Core Processor AVR
      Peripherals Brown-out Detect/Reset, POR, PWM, WDT
      Program Memory Type FLASH
      Core Size 8-Bit
      Program Memory Size 8KB 4K x 16
      Connectivity I2C, SPI, UART/USART
      Bit Size 8
      Data Converter A/D 6x10b
      Watchdog Timer Yes
      Has ADC YES
      DMA Channels NO
      Data Bus Width 8b
      EEPROM Size 512 x 8
      Number of ADC Channels 6 каналов ADC
      Количество каналов ШИМ 3 каналов ШИМ
      Количество каналов I2C Канал 1I2C
      Height 4. 572mm
      Length 34.8mm
      Width 7.49mm
      Radiation Hardening No
      REACH SVHC No SVHC
      Статус RoHS Соответствует ROHS3
      Без свинца Без свинца
      Part # Manufacturer Package Availability
      ATMEGA8A-AU Microchip Technology 32-TQFP 8098
      ATMEGA8A-MU Microchip Technology 32 -VFQFN Открытая площадка 7874
      ATMEGA8A-PU Microchip Technology 28-DIP (0,300, 7,62 мм) 0539 9029 9029
      ATMEGA8A-PN Microchip Technology 28-DIP (0.300, 7.62mm) 6693
      ATMEGA8A-MN Microchip Technology 32-VFQFN Exposed Pad 12475
      ATMEGA8A — Microchip Technology 32-TQFP 13242
      ATMEGA8A-MUR Технология Microchip 32-VFQFN PAD PAD00 8989 32-VFQFN PAD008008 32-vfqfn PAD8888008 32-VFQFN PAD8888888008 32-VFQFN. 0039
      ATMEGA8-16AU Microchip Technology 32-TQFP 3541
      ATMEGAPOD Microchip Technology 8768
      ATMEGA8U2-AU Microchip Technology 32-TQFP 26

      Клиенты также просмотрели

      Популярный поиск

      Ниже приведен популярный раздел поиска.

      STM32F446RET6XC6SLX45-2FGG484CAT90CAN32-16MUD38999/26WB35SN-USSTM32F765VIT6BNO085PHR-3PHR-6MAX232NM39029/4-111

      Лучшие продажи

      Альтернативные продукты

      Part # Manufacturer Description Package RoHS
      ATMEGA8A-PU Microchip Technology MCU 8-bit ATmega AVR RISC 8KB Flash 3.3V/5V 28-контактный PDIP 28-DIP (0. 300, 7.62mm)
      ATMEGA88-20PU Microchip Technology 8-bit Microcontrollers — MCU 8kB Flash 0.5kB EEPROM 23 I/O Pins 28-DIP (0.300, 7.62mm)
      ATMEGA8-16PU Microchip Technology ATmega Series 8 KB Flash 1 KB SRAM 16 MHz 8-Bit Microcontroller — DIP-28 28-DIP (0.300, 7,62 мм)
      ATMEGA48-20PU Microchip Technology ATmega Series 4 KB Flash 512 B SRAM 20 MHz 8-Bit Microcontroller — DIP-28 28-DIP (0.300, 7.62mm)

      Проблема с оплатой

      Способ оплаты можно выбрать из четырех способов, показанных ниже: TT заранее (банковский перевод), Western Union, кредитная карта, PayPal.

      Отличный сервис

      Professional Platform

      Широкий ассортимент продукции

      Различные способы оплаты

      Только оригинальные компоненты

      Доставка на полной скорости

      Гарантия качества на 365 дней

      Общая проблема

      Если у вас есть какие-либо вопросы, вы можете быстро связаться с нами одним из следующих способов:

      Тел. : 00852-9140 9162

      Тел.: 00852-8170 3377

      Электронная почта: [email protected]

      Скайп: Айви Чен

      Скайп: Флора Ван

      Руководство по покупкам

      Доставка Срок доставки Посылки будут доставлены в течение 1-2 дней с даты поступления всех товаров на наш склад. Товары в наличии могут быть отправлены в течение 24 часов. Срок доставки зависит от способа доставки и пункта назначения доставки.
      Стоимость доставки Стоимость доставки зависит от размера, веса и пункта назначения посылки. JAK предлагает конкурентоспособные варианты доставки через ведущих перевозчиков DHL, FedEx и UPS. Мы также предлагаем услуги счета доставки для клиентов, которые хотят получать счета непосредственно за доставку.
      Способы доставки
      Отслеживание доставки Как только компоненты будут доставлены, номер отслеживания будет немедленно отправлен по электронной почте. Номер отслеживания также можно найти в истории заказов.
      Возврат Возврат Все возвраты должны быть произведены в течение 60 дней с даты выставления счета и сопровождаться оригинальным номером счета, сертификатом гарантийного талона, изображением деталей и кратким пояснением или протоколом испытаний с указанием причины отказа. возвращаться. Возвраты не принимаются по истечении 60 дней. Возвращаемый товар должен быть в оригинальной упаковке и в состоянии, пригодном для продажи. Детали, возвращенные из-за ошибки клиента во время предложения или продажи, не принимаются. Пожалуйста, свяжитесь со службой поддержки для получения разрешения на возврат перед возвратом товара.
      Заказ Как купить Доступны онлайн и оффлайн заказы.
      Пожалуйста, ознакомьтесь с руководством по оформлению заказа по ссылке ниже: https://www.jakelectronics.com/howtobuy
      Если у вас есть какие-либо проблемы с работой, пожалуйста, свяжитесь с нашей службой поддержки клиентов.
      Оплата TT заранее (банковский перевод), Western Union, кредитная карта, PayPal. Клиент несет ответственность за стоимость доставки, банковские сборы, пошлины и налоги.
      Производители бренда ATMEGA8A-PU: Microchip Technology, JAK Stock, справочная цена ATMEGA8A-PU. Технология Microchip. Параметры ATMEGA8A-PU, техническое описание ATMEGA8A-PU в формате PDF и загрузка описания схемы выводов. учебники. Вы можете скачать с JAK.

      Индекс:

      0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZ

      atmega8a-pu техническое описание (34/307 страниц) ATMEL | 8-разрядный с 8-килобайтной внутрисистемно программируемой флэш-памятью

      34

      8159C–AVR–07/09

      ATmega8A

      Выход Сравните событие от Таймера/Счетчика 2, если соответствующие биты разрешения прерывания Таймера/Счетчика 2

      установлены в TIMSK , и установлен глобальный бит разрешения прерывания в SREG.

      Если асинхронный таймер НЕ работает асинхронно, рекомендуется режим Power-down

      вместо режима энергосбережения, поскольку содержимое регистров асинхронного таймера

      следует считать неопределенным после пробуждения в режиме энергосбережения, если AS2 равен 0.

      Этот спящий режим в основном останавливает все часы, кроме clk

      ASY, позволяя работать только асинхронным модулям

      , включая Таймер/Счетчик 2, если тактируется асинхронно.

      9.6

      Режим ожидания

      Когда биты SM2:0 равны 110 и выбрана опция внешнего кварцевого/резонаторного тактирования, инструкция

      SLEEP переводит MCU в режим ожидания. Этот режим идентичен Power-down 9.0025

      , за исключением того, что осциллятор продолжает работать. Из режима ожидания устройство просыпается

      за 6 тактов.

      9.7

      Минимизация энергопотребления

      При попытке минимизировать энергопотребление в системе, управляемой AVR

      , необходимо учитывать несколько моментов. В общем, спящие режимы следует использовать как можно чаще, а режим сна

      выбирать так, чтобы работало как можно меньше функций устройства. Все

      ненужные функции следует отключить. В частности, следующие модули могут нуждаться в особом рассмотрении

      при попытке добиться минимально возможного энергопотребления.

      9.7.1

      Аналого-цифровой преобразователь (АЦП)

      Если включен, АЦП будет включен во всех спящих режимах. Для экономии энергии АЦП должен быть отключен перед переходом в любой спящий режим. Когда АЦП выключается и снова включается, следующее преобразование

      будет расширенным преобразованием. См. «Аналогово-цифровой преобразователь» на стр. 19.8

      для получения подробной информации о работе АЦП.

      9.7.2

      Аналоговый компаратор

      При переходе в режим ожидания аналоговый компаратор должен быть отключен, если он не используется. При входе в режим шумоподавления АЦП

      аналоговый компаратор должен быть отключен. В других спящих режимах

      аналоговый компаратор автоматически отключается. Однако, если аналоговый компаратор

      настроен на использование внутреннего опорного напряжения в качестве входа, аналоговый компаратор следует отключить.0025

      включен во всех спящих режимах. В противном случае будет включено внутреннее опорное напряжение,

      , независимо от спящего режима.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
