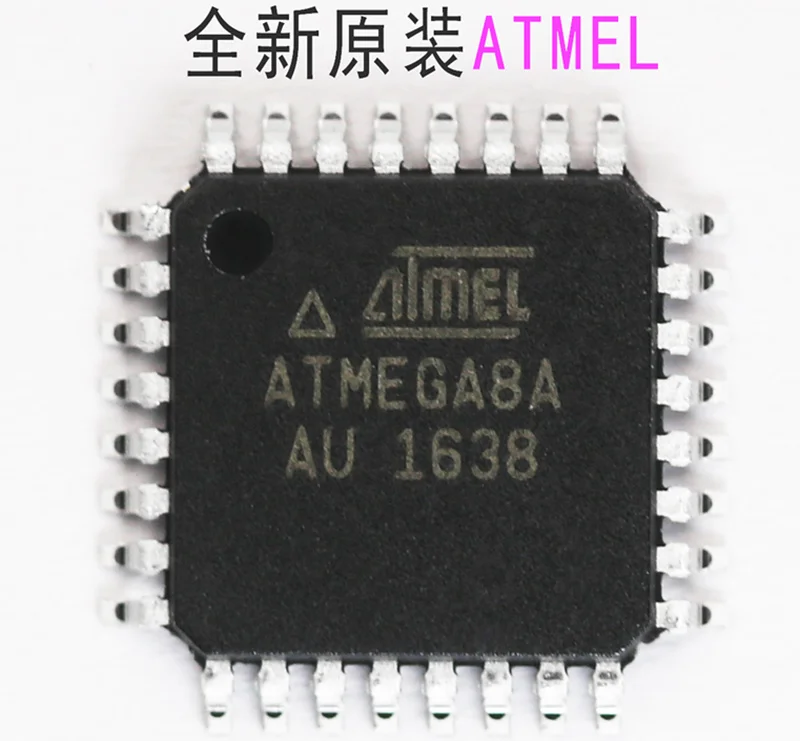

ATmega8L: обзор ключевых особенностей и возможностей
ATmega8L — это 8-битный микроконтроллер семейства AVR от компании Microchip (ранее Atmel). Он обладает рядом важных характеристик, делающих его популярным выбором для различных встраиваемых систем:
- 8 КБ программируемой флеш-памяти
- 1 КБ оперативной памяти SRAM
- 512 байт энергонезависимой памяти EEPROM
- Тактовая частота до 8 МГц
- Напряжение питания 2,7-5,5 В
- 23 программируемые линии ввода/вывода
- 8-канальный 10-битный АЦП
- Поддержка интерфейсов UART, SPI, I2C
Благодаря оптимальному сочетанию производительности, энергоэффективности и функциональности, ATmega8L находит применение в самых разных устройствах — от бытовой электроники до промышленной автоматики.
Архитектура и принцип работы ATmega8L
ATmega8L построен на основе усовершенствованной RISC-архитектуры AVR. Как это влияет на его работу?
- Большинство инструкций выполняется за один такт, что обеспечивает высокую производительность
- 32 регистра общего назначения напрямую связаны с АЛУ, ускоряя обработку данных
- Гарвардская архитектура с раздельными шинами для памяти программ и данных повышает быстродействие
- Конвейерное выполнение инструкций позволяет одновременно выполнять несколько операций
Такая архитектура позволяет ATmega8L достигать производительности до 1 MIPS на МГц частоты, что очень эффективно для 8-битного микроконтроллера.
Память и периферия ATmega8L
ATmega8L имеет несколько типов встроенной памяти. Как они используются?
- 8 КБ флеш-памяти — для хранения программного кода
- 1 КБ SRAM — для хранения переменных и стека
- 512 байт EEPROM — для долговременного хранения настроек
Кроме того, микроконтроллер оснащен богатым набором периферийных модулей:
- Три таймера/счетчика (два 8-битных, один 16-битный)
- Встроенный RC-генератор
- Аналоговый компаратор
- Сторожевой таймер
- Модули UART, SPI, I2C для связи с внешними устройствами
Такой набор периферии делает ATmega8L универсальным решением для широкого спектра задач.
Энергопотребление и режимы работы ATmega8L
Одно из ключевых преимуществ ATmega8L — низкое энергопотребление. Как это достигается?
- В активном режиме при 4 МГц и 3В потребляет около 3,6 мА
- В режиме ожидания — 1 мА
- В режиме отключения питания — менее 1 мкА
ATmega8L поддерживает несколько режимов пониженного энергопотребления:
- Idle — останавливается ЦПУ, но продолжают работать периферийные модули
- ADC Noise Reduction — для повышения точности АЦП
- Power-save — работает только асинхронный таймер
- Power-down — самый экономичный режим, выход по внешнему прерыванию
- Standby — как Power-down, но работает генератор
Это позволяет оптимизировать энергопотребление в зависимости от текущих задач устройства.
Программирование и отладка ATmega8L
Как осуществляется разработка программ для ATmega8L?
- Поддерживается программирование на C и ассемблере
- Есть встроенная поддержка внутрисхемного программирования
- Поддерживается отладка по интерфейсу JTAG
- Имеется возможность программирования через загрузчик
Для разработки можно использовать как фирменные средства Microchip (Atmel Studio), так и сторонние компиляторы и программаторы. Это обеспечивает гибкость при выборе инструментов разработки.
Применение ATmega8L в электронных устройствах
Благодаря своим характеристикам, ATmega8L находит применение во многих областях:
- Бытовая электроника — пульты ДУ, системы «умный дом»
- Промышленная автоматика — датчики, контроллеры
- Автомобильная электроника — системы управления
- Медицинское оборудование — портативные устройства
- Любительские проекты — роботы, системы автоматизации
ATmega8L особенно хорошо подходит для устройств с батарейным питанием благодаря низкому энергопотреблению.
Сравнение ATmega8L с другими микроконтроллерами AVR
Как ATmega8L соотносится с другими популярными микроконтроллерами семейства AVR?

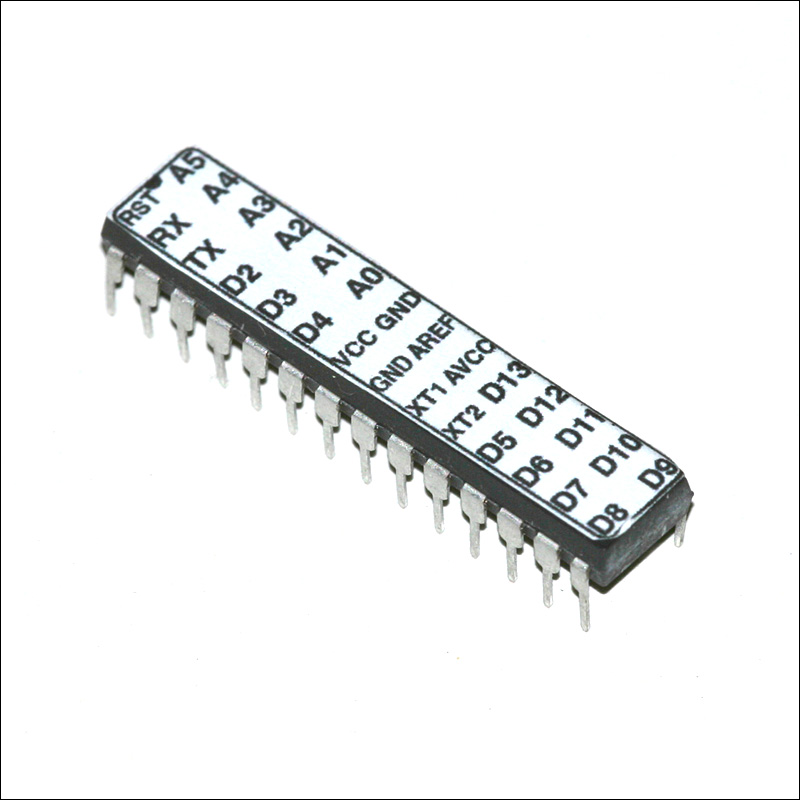

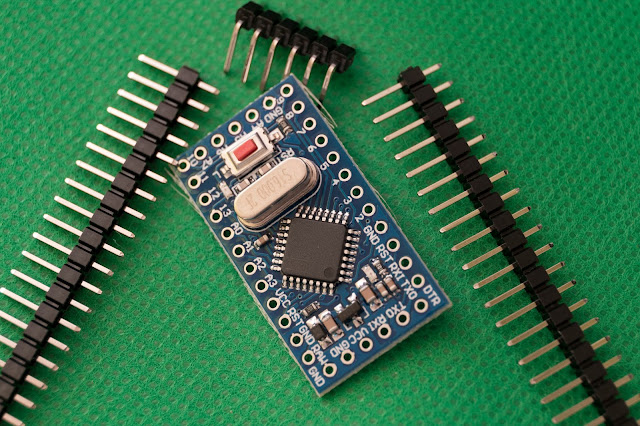

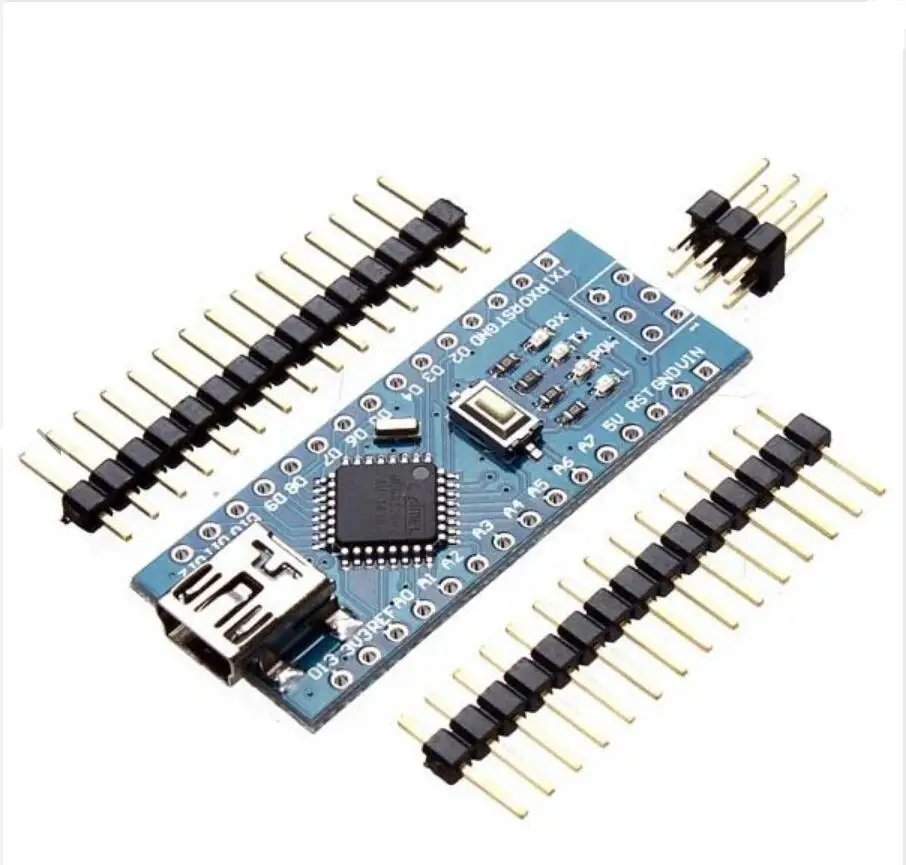

- ATmega328 (Arduino Uno) — больше памяти, выше частота, но выше энергопотребление
- ATtiny85 — меньше выводов и памяти, но еще более компактный
- ATmega32 — больше памяти и периферии, но выше цена
ATmega8L занимает промежуточное положение, обеспечивая оптимальный баланс возможностей, энергопотребления и стоимости для многих приложений.
Преимущества использования ATmega8L в проектах
Почему стоит выбрать ATmega8L для своего проекта?
- Низкое энергопотребление — идеально для автономных устройств
- Хорошая производительность при компактных размерах
- Богатый набор периферии «из коробки»
- Большое сообщество и обилие готовых библиотек
- Доступная цена при хороших характеристиках
- Совместимость с другими микроконтроллерами AVR
Эти факторы делают ATmega8L отличным выбором для широкого спектра встраиваемых систем и электронных устройств.
8kБ; VQFN32 производства MICROCHIP (ATMEL) ATMEGA8L-8MUR
-
Производитель
MICROCHIP (ATMEL)
-
Монтаж
SMD
-
Рабочая температура
-40.
..85°C -
Корпус
VQFN32
-
Напряжение питания
2,7…5,5В DC
-
Характеристики интегральных схем
watchdog
-
Характеристики интегральных схем
резонатор 32кГц для РТС
-
Объем памяти SRAM
1кБ
-
Кол-во таймеров 16бит
1
-
Интерфейс
I2C
-
Интерфейс
SPI
Интерфейс
UART
-
Объем Flash-памяти
8кБ
-
Семейство
ATMEGA
-
Тип микросхемы
микроконтроллер AVR
-
Тактовая частота
16МГц
-
Кол-во таймеров 8бит
2
-
Количество емкостных каналов
12
-
Объем памяти EEPROM
512Б
-
Кол-во каналов ШИМ
3
-
Кол-во компараторов
1
-
Кол-во преобразователей A/D 10бит
8
-
Количество внешних прерываний
2
-
Вес
3g
..85°CБесплатная доставка
заказов от 5000 ₽
Доставим прямо в руки или в ближайший пункт выдачи
ATMEGA8L-8MUR , производитель MICROCHIP
MICROCHIP
По запросу
Technical Data Sheet (313.
62KB) EN
PDF, 313.62 KB
Описание
MICROCHIP — ATMEGA8L-8MUR — 8 Bit MCU, AVR Family ATmega8 Series Microcontrollers, 8 МГц, 8 КБ, 1 КБ, 32 вывод(-ов), QFN
Номенклатурный номер
OC3131871
Условия
Cрок поставки и цену сообщим по вашему запросу
Запросить
ATMEGA8L-8MUR характеристики:
| Линейка Продукции | AVR Family ATmega8 Series Microcontrollers |
| Минимальное Напряжение Питания | 2.7 |
| Максимальное Напряжение Питания | 5. 5 |
| Размер Памяти | 8 |
| Количество Выводов | 32 |
| Стандарты Автомобильной Промышленности | — |
| Размер Памяти RAM | 1 |
| Количество I/O | 23 |
| Скорость ЦПУ | 8 |
| Семейство Микроконтроллера | AVR |
| Серия Микроконтроллера | ATmega8 |
| Стиль Корпуса Микроконтроллера | QFN |
| Тип Встроенного Интерфейса | I2C, SPI, USART |
| Производитель | MICROCHIP |
Перезвоните мне
Спасибо!
Ваша заявка отправлена.
В ближайшее время мы свяжемся с Вами по указанным контактам.
Товар добавлен в корзину
ATMEGA8L-8MUR
Срок поставки: 10-15 рабочих дней
Поздравляем!
Вы получили бесплатную доставку на Ваш заказ
Продолжить покупки
Перейти к заказу
Ошибка!
Заказанное количество не является кратным. Правильное количество должно быть кратным .
Извините, произошла ошибка
ATMEGA8L-8MUR
Срок поставки: 5-12 дней
Продолжить покупки
Зарегистрироваться
и получить скидку 100₽
на первый заказ
Введите Ваш номер мобильного телефона
Нажимая на кнопку «Получить СМС с кодом для регистрации», Вы принимаете условия пользовательского соглашения.
Войти в личный кабинет
и получить скидку
на заказ
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Сохранение профиля
Данные сохранены!
Вы уверены?
Отменить удаление будет невозможно
Скопировать BOM
Введите названиеКвота запрошена
Отображение загруженного файла
Запись начинается на строке12
Предварительный просмотр вашего файла отображается ниже. Ваши столбцы были сопоставлены на основе содержания вашего файла. Пожалуйста, просмотрите выбранные варианты и используйте выпадающие списки над каждым столбцом, чтобы внести какие-либо изменения, а также сопоставить столбцы, которые мы не смогли отобразить автоматически. Требуется столбец как для номера детали, так и для количества.
Спасибо!
Ваша заявка отправлена

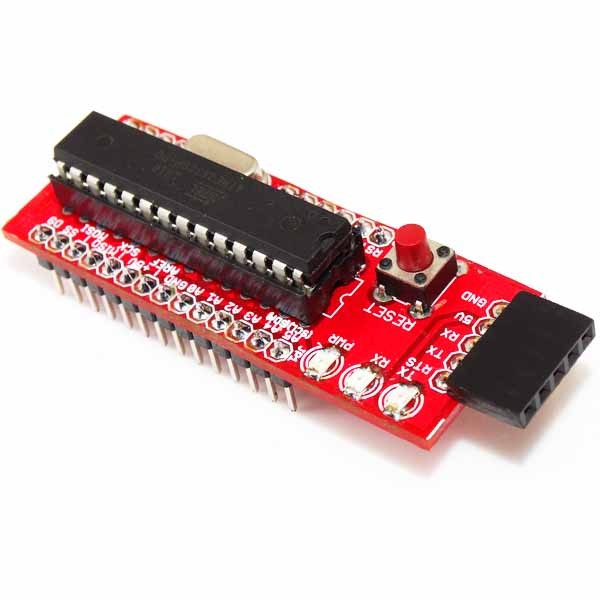

Купить ATMEGA8L-8PU 8-битные микроконтроллеры DIP 28-контактная ИС
ATMEGA8L-8PU 8-битные микроконтроллеры с
8kB в системно программируемой флэш-памяти DIP 28-контактная ИС
Это маломощная 8-битная ИС микроконтроллера AVR на основе RISC.
Он сочетает в себе 512K EEPROM и 6- или 8-канальный 10-битный аналого-цифровой преобразователь. Устройство поддерживает пропускную способность 16 MIPS на частоте 16 МГц и работает от 2,7 до 5,5 В. Выполняя мощные инструкции за один такт. ATmega8 достигает пропускной способности, приближающейся к 1 MIPS на МГц, что позволяет разработчику системы оптимизировать энергопотребление в зависимости от скорости обработки. Ядро ATMEGA8L-8PU сочетает в себе богатый набор инструкций с 32 рабочими регистрами общего назначения.
Особенности
- Высокая производительность
- Маломощный 8-разрядный микроконтроллер
- Расширенная архитектура RISC
- Сегменты долговременной энергонезависимой памяти
- Класс скорости от 0 до 8 МГц
Социальные ссылки:
Добавить отзыв
Ваш отзыв
Ваш отзыв
Имя *
Электронная почта *
На основании 3 отзывов

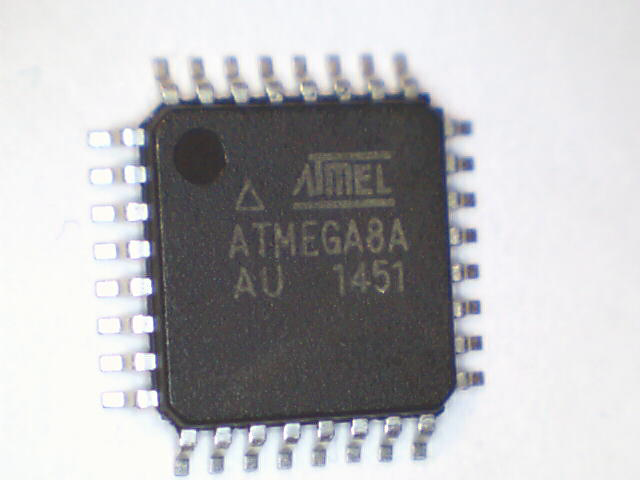

4./77d87238abee36b.s.siteapi.org/img/4f166aff20c0621f4e4885586bc26e4625ab5f61.png)
3
всего
-
205
-
55
-
23
-
4
| PDF Datasheet Preview |
|---|
| • Высокопроизводительный 8-разрядный микроконтроллер с низким энергопотреблением • Усовершенствованная архитектура RISC 130 мощных инструкций Самое быстрое выполнение цикла за один такт 32 x 8 рабочих регистров общего назначения Полностью статическая работа Пропускная способность до 16 MIPS при частоте 16 МГц Встроенный двухтактный множитель • Сегменты долговременной энергонезависимой памяти 8 Кбайт внутрисистемной памяти Самопрограммируемая флэш-память программ 512 байт EEPROM 1 кбайт Внутреннее SRAM Циклы записи/стирания 10 000 Flash/100 000 EEPROM 1 3 Хранение данных 20 лет при 85°C/100 лет при 25°C 2 3 Дополнительная секция загрузочного кода с независимыми битами блокировки Внутрисистемное программирование с помощью встроенной программы загрузки Настоящая блокировка программирования операции чтения во время записи для безопасности программного обеспечения Режим ожидания ATmega8 ATmega8L Примечания При 85°C. Конфигурации PIN -конфигурации PDIP Сброс PC6 1 RXD PD0 2 TXD PD1 3 INT0 PD2 4 INT1 PD3 5 XCK/T0 PD4 6 VCC 7 GND 8 xTAL1/TOSC1 PB6 9 xTAL2/TOSC 2 PB79 DASTAL1/TOSC1 PB6 9 xTAL2/TOSC 2 PB76669 . 10 xtal1/TOSC1 PB6 9 xtal2/Tosc2 PB7 10 . PD5 11 AIN0 PD6 12 AIN1 PD7 13 ICP1 PB0 14 TQFP, вид сверху INT1 PD3 1 XCK/T0 PD4 2 GND 3 VCC 4 GND 5 VCC 6 XTAL1/TOSC1 PB6 7 XTAL2/TOSC2 PB7 8 T1 PD5 9 AIN0 PD6 10 AIN1 PD7 11 ICP1 PB0 12 OC1A PB1 13 SS/OC1B PB2 14 MOSI/OC2 PB3 15 MISO PB4 16 MLF, вид сверху INT1 PD3 1 XCC/T0 3 PD0 4 9000 GND 5 VCC 6 XTAL1/TOSC1 PB6 7 XTAL2/TOSC2 PB7 8 T1 PD5 9 AIN0 PD6 10 AIN1 PD7 11 ICP1 PB0 12 OC1A PB1 13 SS/OC1B PB2 14 MOSI/OC2 3 PB3 45 45 1 PC1 ADC1 23 PC0 ADC0 22 ADC7 21 GND 20 AREF 19 ADC6 18 AVCC 17 PB5 SCK ПРИМЕЧАНИЕ Большая центральная площадка под корпусами MLF изготовлена из металла и внутренне соединена с GND. Обзор Блок-схема ATmega8 L ATmega8 — это маломощный 8-разрядный микроконтроллер CMOS на основе архитектуры AVR RISC. Выполняя мощные инструкции за один такт, ATmega8 достигает пропускной способности, приближающейся к 1 MIPS на МГц, что позволяет разработчику системы оптимизировать энергопотребление в зависимости от скорости обработки. Рисунок Блок-схема СБРОС VCC PC0 — PC6 PB0 — PB7 XTAL1 XTAL2 PORTC DRIVERS/BUFFERS Speed MHz Power Supply ATmega8L-8AC ATmega8L-8PC ATmega8L-8MC ATmega8L-8AI ATmega8L-8AU 2 ATmega8L-8PI ATmega8L-8PU 2 ATmega8L-8MI ATmega8L-8MU 2 ATmega8-16AC ATmega8-16PC ATmega8-16MC ATmega8-16AI ATmega8-16AU 2 ATmega8-16PI ATmega8-16PU 2 ATmega8-16MI ATmega8-16MU 2 Package 1 Рабочий диапазон Коммерческий от 0°C до 70°C Промышленный от -40°C до 85°C Коммерческий от 0°C до 70°C 6 Промышленный от -40°C до 85°CЭто устройство также может поставляться в форме пластин.  Пожалуйста, свяжитесь с местным офисом продаж Atmel для получения подробной информации о заказе и минимальных количествах. Альтернативный вариант упаковки, не содержащий свинца, соответствует Европейской директиве по ограничению использования опасных веществ, директиве RoHS. Также без галогенов и полностью зеленый. Тип корпуса 32-выводной, тонкий пластиковый четырехъядерный плоский корпус TQFP 28-выводной, широкий, пластиковый двухрядный корпус PDIP 32-контактный, 5 x 5 x корпус, шаг выводов мм Quad Flat Без выводов /Пакет с микровыводной рамой QFN/MLF Информация об упаковке PIN 1 e PIN 1 IDENTIFIER B E1 E A1 A2 L Этот пакет соответствует стандарту JEDEC MS-026, вариант ABA. Размеры D1 и E1 не включают выступ формы. Допустимый выступ ОБЩИЕ РАЗМЕРЫ Единица измерения = мм МИН. СИМВОЛ ПРИМЕЧАНИЕ Примечание 2 Примечание 2 ATMEGA8 L D PIN 1 Площадь сидения A1 B2 . не включает вспышку или выступ плесени. Заусенец или выступ формы не должен превышать 9 мм.0007 ОБЩИЕ РАЗМЕРЫ Единица измерения = мм СИМВОЛ МИН. НОМ. МАКС. ПРИМЕЧАНИЕ Примечание 1 Примечание 1 НАЗВАНИЕ 2325 Orchard Parkway 28P3, 28-свинцовая упаковка PIN 1 ID Вид боковой стороны Верх Выделение , VHHD-2. Добавлено примечание к пакету MLF в разделе «Конфигурации выводов» на странице Обновлены «Характеристики внутреннего опорного напряжения» на странице Обновлены «Характеристики постоянного тока» на странице АЦП4 и АЦП5 поддерживают 10-разрядную точность. Обновлены функции в разделе «Аналогово-цифровой преобразователь» на стр. Обновлены «Характеристики АЦП» на стр. Удалена ссылка на «Примечания по применению внешнего RC-генератора» из «Внешний RC-генератор» на стр. стр. Удалены «Предварительные» и TBD из таблицы данных. В таблице данных ICP переименован в ICP1. Из даташита удалены инструкции CALL и JMP. Обновлен tRST в таблице 15 на странице 38, VBG в таблице 16 на странице 42, таблице 100 на Таблица 9 в «Калиброванный внутренний RC Генератор» на стр. Добавлен текст, касающийся предохранителя XTAL1/XTAL2 и CKOPT, в «Генератор таймера/счетчика» на стр. Обновлены примеры кода сторожевого таймера в «Временные последовательности для изменения конфигурации сторожевого таймера» на стр. Удален бит 4, ADHSM, из « Специальная функция IO Register SFIOR» на странице Добавлено примечание 2 к рисунку 103 на странице Обновлен пункт 4 в «Алгоритме последовательного программирования» на странице Добавлен tWD_FUSE в таблицу 97 на стр. Обновлены значения VBOT в таблице 15 на странице Обновлены «Характеристики АЦП» на странице Обновлены «Типичные характеристики ATmega8» на странице Обновлены «Ошибки» на странице Улучшено описание «Часы асинхронного таймера clkASY» на странице Удалены ссылки на примечания по применению «Многоцелевой осциллятор» и Исправлены сигналы OCn на рис. 38 на стр. Различные незначительные исправления таймера 1. Различные незначительные исправления TWI. Добавлено примечание в разделе «Заполнение загрузки страницы временного буфера» на стр. 216 о записи в EEPROM во время загрузки страницы SPM. Полностью удален ADHSM. Добавлен раздел «Запись EEPROM в спящем режиме при отключении питания» на стр. Удалено описание XTAL1 и XTAL2 на стр. 5, поскольку они уже были описаны как часть «Port B PB7..PB0 XTAL1/XTAL2/TOSC1/TOSC2» на стр. Улучшена таблица в разделе «Временные характеристики SPI» на странице 246 и удалена таблица в разделе «Характеристики последовательного программирования SPI» на странице Исправлен PC6 в «Альтернативные функции порта C» на странице Исправлены PB6 и PB7 в «Альтернативные Функции порта B» на стр. Мбит/с скорректировано до кбит/с в разделе «Примеры настройки скорости передачи данных» на странице Добавлена информация о симметрии ШИМ для Таймера 2 в разделе «Режим фазовой корректировки ШИМ» на странице Добавлены толстые линии вокруг доступных регистров на рис. 76 на стр. Изменено «будет игнорироваться» на «должно быть записано в ноль» для неиспользуемых битов Z-указателя в разделе «Выполнение записи страницы» на странице Добавлено примечание для предохранителя RSTDISBL в Таблице 87 на странице Обновлены рисунки в разделе «Упаковка Информация» на стр. ATmega8 L Изменен срок службы флэш-памяти на 10 000 циклов записи/стирания. Обновлена таблица 103, «Характеристики АЦП», на странице Изменения в разделе «Включение цифрового входа и режимы ожидания» на странице Добавление OCS2 в «Порт MOSI/OC2 B, бит 3» на стр. Следующие таблицы были обновлены стр. 158, Табл. 72, «Мультиплексированный вход 1 аналогового компаратора», на стр. 195, Табл. 73, «Время преобразования АЦП», на стр. 200, Табл. 75, «Выбор входных каналов», на стр. 206, и Табл. 84, «Пояснение различных переменных, используемых на рис. 103, и сопоставление с Z-указателем», на стр. Изменения в «Чтение байта калибровки» на стр. Исправлены ошибки в перекрестных ссылках. Обновлены некоторые предварительные тестовые пределы и данные о характеристиках. Следующие таблицы были обновлены. «Характеристики АЦП», на стр. Изменения во внешней тактовой частоте Добавлено описание в конце «Внешняя тактовая частота» на стр. Похожие записи
|
Счетчик реального времени с отдельным генератором. Три канала ШИМ. Точность Байт-ориентированный двухпроводной последовательный интерфейс Программируемый последовательный интерфейс USART Master/Slave Последовательный интерфейс SPI Программируемый сторожевой таймер с отдельным встроенным генератором Встроенный аналоговый компаратор
Гарантируется после последнего цикла записи. Частота отказов менее 1 ppm. Характеризуется ускоренными испытаниями.
Его следует припаять или приклеить к печатной плате, чтобы обеспечить хорошую механическую стабильность. Если центральную площадку оставить незакрепленной, упаковка может отсоединиться от печатной платы.
Документ обновлен, чтобы отразить это.
239 и обновлен Байт калибровки чтения, байт 3 в таблице 98 на странице Обновлены абсолютные максимальные номинальные значения* и характеристики постоянного тока в разделе «Электрические характеристики» на странице
