Какие бывают основные разъемы блока питания ПК. Для чего используется каждый тип разъема. Как правильно подобрать блок питания по разъемам.

Содержание

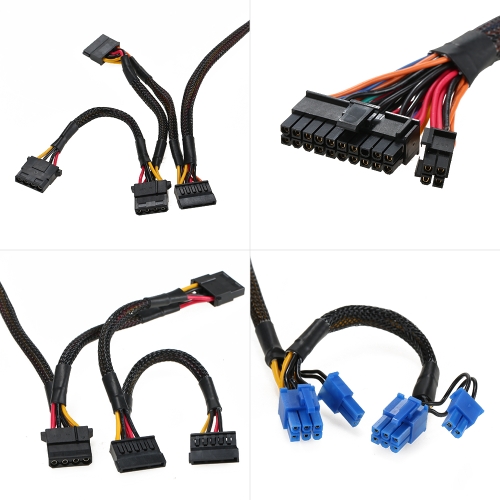

Основные разъемы блока питания компьютера

Современные блоки питания персональных компьютеров имеют несколько типов разъемов для подключения различных компонентов системы:

  • 20+4-контактный разъем ATX для питания материнской платы
  • 4-контактный и 8-контактный разъемы для питания процессора
  • 6-контактный и 8-контактный разъемы PCI-Express для видеокарт
  • Разъемы SATA для питания накопителей
  • Периферийные разъемы Molex
  • Разъем питания для дисковода

Рассмотрим подробнее назначение каждого типа разъема.

20+4-контактный разъем ATX для материнской платы

Это основной разъем питания, который подключается к материнской плате. Он обеспечивает питание всех компонентов системы напряжениями +3,3В, +5В и +12В. Современные материнские платы используют 24-контактный разъем, но для совместимости со старыми платами он выполнен разъемным — основная часть 20 контактов и дополнительная 4 контакта.


Разъемы питания процессора

Для питания процессора на материнской плате есть отдельный разъем, который может быть 4-контактным или 8-контактным. 4-контактный разъем ATX12V используется для процессоров с небольшим энергопотреблением. 8-контактный разъем EPS12V применяется для мощных процессоров и обеспечивает большую нагрузочную способность по линии +12В.

Каково назначение дополнительных 4 контактов в 8-контактном разъеме питания процессора?

Дополнительные 4 контакта в 8-контактном разъеме EPS12V предназначены для увеличения нагрузочной способности линии питания процессора. Они позволяют подавать больший ток для питания мощных современных процессоров, особенно при разгоне. Основные преимущества 8-контактного разъема:

  • Увеличение максимального тока до 20-24А по сравнению с 10-12А для 4-контактного
  • Более стабильное напряжение питания при высоких нагрузках
  • Возможность обеспечить питанием процессоры с TDP более 150 Вт
  • Уменьшение нагрева разъема при больших токах

При этом 4-контактный разъем остается совместимым с новыми материнскими платами и может использоваться, если не планируется сильный разгон процессора.


Разъемы питания PCI-Express

Для питания мощных видеокарт используются специальные разъемы PCI-Express:

  • 6-контактный — обеспечивает дополнительное питание до 75 Вт
  • 8-контактный — позволяет подавать до 150 Вт

Современные высокопроизводительные видеокарты могут иметь несколько таких разъемов для обеспечения необходимой мощности. Важно, чтобы блок питания имел достаточное количество соответствующих разъемов.

Разъемы питания SATA

Разъемы SATA используются для питания жестких дисков, SSD-накопителей и оптических приводов с интерфейсом SATA. Они имеют 15 контактов и обеспечивают напряжения +3,3В, +5В и +12В. Современные блоки питания обычно имеют от 4 до 8 разъемов SATA.

Периферийные разъемы Molex

4-контактные разъемы Molex используются для питания различных устройств — вентиляторов, звуковых карт, некоторых видеокарт. Они обеспечивают напряжения +5В и +12В. Хотя они считаются устаревшими, многие блоки питания по-прежнему оснащаются несколькими разъемами Molex для совместимости.

Разъем питания дисковода

Маленький 4-контактный разъем Berg используется для питания дисководов гибких дисков. В современных системах он практически не применяется, но иногда встречается в блоках питания для обратной совместимости.


Какие разъемы должен иметь современный блок питания?

При выборе блока питания для современного компьютера рекомендуется обратить внимание на наличие следующих разъемов:

  • 24-контактный разъем ATX
  • 8-контактный разъем EPS12V для процессора
  • Не менее двух 6+2-контактных разъемов PCI-Express
  • 6-8 разъемов SATA
  • 2-4 разъема Molex

Количество и тип разъемов PCI-Express следует подбирать в соответствии с требованиями используемой видеокарты. Для мощных игровых систем может потребоваться больше разъемов PCI-Express.

Заключение

Правильный подбор блока питания по типу и количеству разъемов очень важен для обеспечения стабильной работы компьютера. Перед покупкой стоит внимательно изучить требования всех компонентов системы и выбрать блок питания с необходимым набором разъемов и достаточной мощностью. Это позволит избежать проблем с совместимостью и обеспечит запас по мощности для будущих апгрейдов.


Atx 12v 2×4 что это

ATX_12V/ATX (8-контактный разъем питания 12 В и 24-контактный основной ATX-разъем питания)

ATX_12V/ATX (8-контактный разъем питания 12 В и 24-контактный основной ATX-разъем питания)

С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован таким образом, чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.

. Мощность блока питания должна быть достаточной для того, чтобы обеспечить потребности всех установленных в системе компонентов, желательно с небольшим запасом (например, 500-Вт блок питания или более мощный). В противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен.


6658 дней работы сайта

ОГЛАВЛЕНИЕ:

Прежде всего, стандарт описывает требования ко входному напряжению силовой сети, с которым должен работать блок питания.

На практике практически все производители блоков питания в последние годы освоили схемотехнику с активной коррекцией коэффициента мощности (Active PF Correction), позволяющую создавать модели под переменное входное напряжение любой силовой сети мира, в диапазоне от 90В до 260 В. Обязательным требованием стандарта является наличие защиты входных цепей БП от токовой перегрузки, для чего предписывается обязательное наличие плавкого предохранителя.

Базовые спецификации стандарта ATX определяют требования как к основным напряжениям питания, +3,3В, +5В и +12В, так и к вспомогательным шинам питания, −12В и +5VSB (Standby). В первых своих редакциях стандарт ATX также описывал требования по шине -5В, поскольку это напряжение требовалось для питания шины ISA, однако после исчезновения шины ISA требования по этому напряжению были удалены из стандарта ATX.

Первоначально в списке обязательных шин и разъёмов питания стандарт ATX предписывал обязательное наличие 20-контактного разъёма для питания материнских плат, однако, со временем, по мере усложнения компонентов, требования к питанию выросли и стали более жёсткими, и стандарт ATX12V в редакциях 2.x уже предписывает наличие двух разъёмов питания материнской платы: основного 24-контактного (усовершенствованная 20-контактная версия) и дополнительного 4-контактного для питания центрального процессора.

Вот так выглядит цоколёвка современного 24-контактного разъёма питания материнской платы по стандарту ATX12V версий 2.x.

24-контактный разъём ATX12V 2.x (к 20-контактной версии добавлены 11, 12, 23 и 24 контакты)

Цвет

Напряжение

Контакт

Контакт

Напряжение

Цвет

Контакты 8, 13 и 16 являются сигнальными, а не силовыми)

Контакт 20 может использоваться в системах ATX и ATX12V версий 1. 2 и старее, для питания шины −5VDC (белый). В версии 1.2 этот контакт пропал, а с версии 1.3 он запрещён.

Отдельного описания заслуживают четыре контакта, на которые возложены специальные функции:

  • 8 контакт – PWR_OK, или «PowerGood» – выходной сигнал блока питания, сигнализирующий финальной стабилизации выходного напряжения и готовности БП к стабильной работе. Обычно сигнал остаётся низким на протяжении 100-500 мс после «заземления» сигнала PS_ON#.
  • 16 контакт – PS_ON
    #    , или «PowerOn» – сигнальный 5-вольтовый контакт. Когда контакт со стороны системной платы подключен к общему проводу («заземлён»), блок питания включается.
  • 9 контакт – +5VSB, или «+5Vstandby» –дежурное напряжение, остаётся даже после отключения блока питания. Необходимо для питания схем, управляющих сигналом «Power On».
  • 13 контакт – питающее напряжение +3,3В, (+3.3Vsense) – подключается к шине +3,3В материнской платы или её разъёма питания, позволяет обнаруживать падение питающего напряжения дистанционно.

Одним из наиболее важных параметров, регламентируемых стандартом, является стабильность выходного напряжения, обеспечиваемого блоком питания, а также остаточные пульсации, присутствующие в выходном постоянном напряжении. Именно от этих параметров отталкиваются производители при проектировании цепей преобразования, стабилизации и фильтрации напряжений, необходимых для питания компонентов материнских плат.

Для ключевых напряжений питания разброс питающих напряжений не должен превышать ±5% от номинала во всём диапазоне нагрузок. Для менее критичных напряжений допускается разброс порядка ±10% от номинального напряжения. В таблице ниже приведены требования по допустимому отклонению напряжений и максимальным выходным пульсациям.

Шина

Отклонение

Диапазон

Пульсации (макс. амплитуда)

Разумеется, чем отклонение питающих напряжений от номинала меньше, тем более стабильной работы можно ожидать от системы в целом. Некоторые производители БП даже заявляют отклонение основных напряжений не более ±3% во всём диапазоне допустимых нагрузок. Это не нормируется стандартом, но, в то же время, говорит об очень высоком качестве этого изделия.

Кроме того, стандарт также описывает кросс-нагрузочные требования шин +5В и +3,3В в зависимости от нагрузки +12В шин для нескольких типовых конфигураций – 250 Вт, 300 Вт, 350 Вт, 400 Вт и 450 Вт. Так, например, выглядит кросс-нагрузочная диаграмма для 450 Вт конфигурации:

Как уже было отмечено выше, начиная с со стандарта ATX12V версии 2.0, основной разъём питания системной платы превратился в 24-контактный, при сохранении обратной совместимости с предыдущим 20-контактным дизайном, при этом дополнительные четыре контакта обеспечивают питание +3,3В, +5В и +12В. Кроме того, в этой версии стандарта дополнительный 6-контактный разъём питания AUX, появившийся в ATX12V версий 1.x, был упразднён, поскольку дополнительные шины питания +3,3В и + 5В были интегрированы в 24-контактный разъём.

Основным напряжением питания системы с этого момента (февраль 2003) считаются шины +12В, поэтому стандарт с этого времени определяет необходимость наличия как минимум двух шин +12В (12V2 для 4-контактного разъёма питания процессора и 12V1 для всего остального), с независимой защитой от токовой перегрузки по каждому каналу. На практике, наиболее мощные блоки питания с тех пор начали обзаводиться и большим количеством шин +12В, однако стандарт требует наличия в обязательном порядке как минимум двух таких шин.

В связи с ростом «ответственности» шин +12В, были снижены требования мощности к шинам +3,3В и +5В. Кроме того, начиная с этой версии обязательным требованием стало наличие разъёмов питания устройств Serial ATA.

В ATX12V версии 2. 01 стандарт окончательно избавился от шины -5В, а следующая ревизия, ATX12V v2.1, потребовала обязательного наличия 6-контактного разъёма питания для графических карт PCIe, поскольку слот PCIe, появившийся на материнских платах, требовал питания до 75 Вт. В ATX12V версии 2.2 добавилось требование к обязательному наличию 8-контактного разъёма для питания карт PCIe, обеспечивающего нагрузку до 150 Вт.

В отношении порога срабатывания защит выходного напряжения приняты следующие требования:

Сменить шрифт на обычныйкороткая ссылка на новость:
↑ следующая новость | предыдущая новость ↓
#Количество_линий_+12V

В большинстве производимых и продаваемых блоков питания для настольных компьютеров и серверов заявленные «несколько +12В линий» подключены к одному источнику напряжения +12В и разделены на несколько выходов, с ограничением по выходному току каждый (Для лучшего понимания написанного в этом FAQ также рекомендуем ознакомиться со статьёй «Технологии защиты в ATX-блоках питания»).

Самостоятельно опознать, сколько линий в том или ином БП можно по его этикетке – если линий больше одной, то максимальная нагрузка в амперах отдельно указана для каждой цепи +12В, которые обозначаются как «+12V1, +12V2 и т.п.». Собственно выходные линии по английски именуются «rails», и, соответственно, БП с одной выходной линией будет называть «single rail PSU», а с несколькими – «multiple rails PSU».

БП с одной линией +12В

БП с несколькими линиями +12В

Существуют несколько моделей БП, которые на самом деле имеют два источника напряжения +12В, но это, как правило, БП очень большой мощности (от 1000Вт). И в большинстве случаев, эти два выхода снова делятся на четыре, пять или шесть линий по соображениям безопасности. (А вот, например, у Thermaltake Toughpower TP-1200M не делятся, и это не есть так уж плохо, о чём дальше и пойдёт речь)

В некоторых ещё более редких случаях две изначальных линии +12В могут быть объединены в один мощный выход.

Так зачем на самом деле надо разделять линии +12В?

Безопасность. По той же причине в домах, как правило, больше одного выключателя-предохранителя (получивших народное название «пакетники»). Конечная – цель ограничить ток по одной цепи величиной в 20A, чтобы температура несущего его проводника не стала опасной.

Защита от короткого замыкания срабатывает только при практически полном отсутствии сопротивления в закороченной цепи (т.е. например, когда оголённый провод попадает на «массу»), а в более сложных случаях, когда замыкание происходит на печатной плате или в электродвигателе, сопротивление в цепи остаётся достаточным, чтобы не сработала защита от короткого замыкания. В таком случае возникает очень большая нагрузка на цепь и быстрый рост силы тока в проводниках приводит, в первую очередь, к расплавлению изоляции и в дальнейшем – к пожару. Ограничение по току в каждой линии снимает эту проблему, т.е. вот чем объясняется необходимость деления выходов на отдельные линии с индивидуальными ограничителями.

Правда ли, что в некоторых БП с заявленными множественными линиями +12В не происходит никакого разделения линий вообще?

Да, это так. К счастью, это исключение из правил, а не норма. Делается это для сокращения расходов на разработку и производство. Зачем при этом заявляется что линий несколько – чтобы до конца соответствовать спецификации ATX12V, потому что в остальных характеристиках она соблюдается.

Почему такие БП остаются на рынке, а производители не имеют проблем с их сертификацией?

Да, потому что корпорация Intel недавно удалила требование разделения линий +12В из спецификации, но не стала широко анонсировать этот факт. Там лишь поменяли «требуется» на «рекомендуется», оставив производителей слегка озадаченными.

Даёт ли разделение линий +12В «чистые и более стабильные напряжения»?

Правда в том, что маркетологи постоянно подчёркивают этот факт, но обычно это не так, просто такое утверждение кажется более благозвучным, чем «Это БП вряд ли вызовет возгорание». А поскольку, как уже говорилось выше, все линии в большинстве случаев берут начало от одного источника, и при этом никакой дополнительной фильтрации не производится, то напряжения остаются такими же, если бы даже никакого деления не было.

Почему некоторые люди берутся утверждать, что БП с единым выходом +12В лучше? (просто замечательный пример – Corsair CMPSU-1200AXEU)

Было несколько компаний, производивших БП с четырьмя линиями 12В, которые в теории должны были выдавать более чем достаточный ток для high-end игровой станции и наткнувшихся на массу проблем. Делая БП в соответствии с серверной спецификацией EPS12V, все PCI-E 6-pin коннекторы выводились из общих линий +12В с нагрузочной способностью 18A, вместо отдельной. Эта линия легко перегружалась двумя мощными видеокартами вместе с другими возможными потребителями, что приводило к отключению ПК. Вместо «цивилизованного» решения проблемы эти производители вообще отказались от деления +12В выходов.

Сейчас БП «для энтузиастов» с несколькими линиями +12В имеют либо завышенную максимальную нагрузочную способностью линии, предназначенную для PCI-E коннекторов (и больше ничего к ней не подключается), либо две такие линии распределяются по четырём или даже шести коннекторам. А сертификация БП для SLI в любом случае требует наличия минимум отдельной линии +12В для PCI-E коннекторов.

Сделать БП с разделением линий стоит на 1,5 – 3 доллара США дороже для производителя, и в большинстве случаев эта сумма не перекладывается на покупателя, что уже принуждает маркетологов выдвигать теории, что БП с без разделения линий +12В ничем не хуже и даже лучше.

Но тем не менее, встречаются утверждения, что, например, БП с одной линией +12В лучше пригодны для оверклокинга и т.п. Но это больше похоже на плацебо-эффект, возникший из-за того, что, например, их предыдущий БП был неисправен, был недостаточно мощным или нагрузка была неправильно распределена по линиям.

Так получается, что у БП с распределением нагрузки +12В по нескольким линиям нет каких-то специфических недостатков?

Нет, вообще-то, это не так. Рассмотрим два примера:

Одна модель БП номиналом 700Вт формально имеет достаточную мощность для любой SLI-системы из двух одночиповых видеокарт. Но у этого БП только два PCI-E коннектора, каждый из которых висит на собственной линии +12В. Проблема в том, что эти линии способы выдавать ток в 18 ампер, что почти в три раза больше, чем максимальный ток, на который рассчитан 6-pin PCI-E коннектор для видеокарт. Соответственно, при попытке установить две видеокарты, требующие по два таких коннектора, начинаются проблемы.

Было бы идеально, если бы на каждую из линий было подпаяно по два коннектора, но вместо этого приходится использовать переходники с «обычного» 4-pin Molex на PCI-E 6-pin, что приводит к перегрузке цепей, от которых питается весь остальной системный блок, при этом собственно «видеокарточные» цепи остаются сильно недозагруженными. Проблему мог бы решить переходник 6-pin PCI-E -> 2x 6-pin PCI-E в двух экземплярах, но распространённым его назвать нельзя. Так что в подобной ситуации самым лучшим решением проблемы (помимо замены БП) остаётся самостоятельная подпайка двух PCI-E коннекторов к двум соответствующим линиям.

Термо-электрические кулеры (также называемые кулерами на основе элемента Пельтье) потребляют достаточно много энергии и обычно запитываются от коннекторов типа Molex. Некоторые модели вообще используют свой отдельный БП.

Так вот, если вы используете БП с разделением линий и запитали ваш элемент Пельтье от одного из молексов, то он оказывается на одной линии с накопителями, вентиляторами и т.д., то также возможна перегрузка этой линии, поскольку пересадить его на другие линии, предназначенные для питания видеокарт невозможно без существенных ухищрений. Естественно, что БП с одной линией +12В был бы лишён каких-либо проблем в такой ситуации.

Типичные конфигурации для нескольких линий +12В:

  • 2 x 12В линии, пример – Antec EarthWatts EA-380D Green
    Это оригинальная спецификация ATX12V для деления +12В линий. Одна – для процессора, другая – для всего остального . Очень маловероятно, что в число «всего остального» сможет уместиться современная high-end видеокарта с высоким энергопотреблением. Такое деление можно было увидеть только на БП мощностью меньше 600Вт.
  • 3 x 12В линии, пример – INWIN POWER MAN IP-S550AQ3
    Модифицирования спецификация ATX12V с учётом использования PCI-E коннекторов для питания видеокарт. Одна линия на процессор, одна – для PCI-E коннекторов и третья – для всего остального. Прекрасно работает даже с некоторым SLI-конфигурациями, но не рекомендуется для двух видеокарт, требующих четыре PCI-E коннектора в сумме.
  • 4 x 12В линии (EPS12V), пример – Delta DPS-670DB
    В оригинале такая конфигурация требовалась спецификацией EPS12V. Поскольку типичные применения таких БП подразумевают их использование в двухпроцессорных системах, две линии +12В предназначены исключительно для питания процессоров через 8-pin коннекторы. Всё остальное, включая накопители и видеокарты, приходится на две оставшиеся линии. В настоящее время nVidia не сертифицирует такие БП для SLI, поскольку отдельной +12В линии для видеокарт в таких БП нет. В сегменте БП, не предназначенных для серверов таких БП больше не будет, несколько 700-850Вт моделей, сделанных по такой архитектуре для рынка игровых ПК, уже сняты с производства.
  • 4 x 12В линии (Наиболее популярная раскладка в сегменте «ПК для энтузиастов»), пример – FSP HEXA 550
    «Модернизированный» ATX12V, похожий на 3 x 12В, кроме того факта, что от двух до шести PCI-E коннекторов распределены между двумя дополнительными линиями +12В. Такая схема наиболее часто встречается в БП мощностью от 700 до 1000Ватт, хотя при мощности 800Ватт и более на некоторые из линий могут приходиться гораздо больше, чем 20Ампер, что не совсем стандартно, но, похоже, уже стало общепринятой практикой, пример – Antec High Current Pro HCP-750
  • 5 x 12В линий, например – Hiper M900
    Такие БП можно назвать гибридом EPS12V/ATX12V. Два процессора с собственными линиями питания, также две линии достаются PCI-E коннекторам. Мощность таких БП обычно составляет от 850 до 1000Ватт.
  • 6 x 12В линий, пример – Antec TruePower Quattro TPQ-1200
    Наиболее привлекательный и универсальный вариант, поскольку он, соответствуя требованиям спецификации EPS12V может иметь четыре-шесть PCI-E коннекторов без превышения тока в 20A ни по одной из линий (хотя на практике это ограничение, как вы уже видели, трактуется весьма вольно). Две линии достаются процессорам, две – видеокартам, две – всему остальному. Такую конфигурацию можно увидеть в БП мощностью 1000Ватт и более.

В качестве вывода можно заметить тот факт, что 99% пользователей никогда не задумаются о том, общую или раздельные линии +12В имеет их БП. Возможно, маркетологи и далее будут расхваливать достоинства обоих вариантов, а критерии для покупки БП все равно останутся прежними:

  • Достаточная мощность для выбранной конфигурации.
  • Достаточное количество подходящих коннекторов для выбранной конфигурации.
  • Сертификация SLI или CrossFire при использовании соотвествующей MultiGPU конфигурации.

ATX 12V — стандарт, версии. Что означает и что регламентирует?

ATX12V – общий стандарт для блоков питания, дополняющий спецификации ATX, касательно питания по линии 12V и не только.

Был введён в обиход со времён процессора Pentium 4 (с 2000 года), так как это первый процессор, к которому подводилось 12V, а не общепринятые в те времена 5V.

Регламентирует:
  • — Минимальная сила тока по линиям 12V.
  • — Качество проводов и толщина сечения.
  • — Допустимые отклонения от 12V, 5V, 3.3V.
  • — Разновидности присутствующих разъёмов и их количество.
  • — Минимальный уровень КПД.

Версии стандартов:


V1.0

  • — Введён дополнительный 4-пин разъём для питания процессора, подключаемый к материнской плате, так как процессор потреблял много энергии (P4).
  • — Увеличена отдаваемая энергия по линии 12V.

V1.1

  • — Немного увеличена мощность 3.3V линии и несколько «косметических» улучшений.

V1.2

  • -Опционально убрана линия -5V за ненадобностью (раньше питала ISA разъём).

V1.3

  • — Немного увеличена мощность 12V линий.
  • — Установлен минимальный порог КПД для слабой и нормальной нагрузки.
  • — Регламентирован допустимый уровень шума
  • — Добавлены SATA разъёмы для питания.
  • — Запрещена линия -5V

V2.0

  • — Введён 24-пиновый разъём вместо 20-пинового.
  • —  6-pin AUX разъём, убрали за ненадобностью.
  • — Предписывает опционально наличие 2-х линий 12V (12V1 & 12V2).
  • — Значительно увеличена максимальная мощность, подаваемая на линии 12V.
  • — Уменьшена подаваемая мощность на линии 3.3V и 5V (перенаправлена на 12V).
  • — Обязательное наличие SATA Power разъёмов.
  • — Несколько других мелких улучшений.

V2.01

  • -Запрещена линия -5V (опять но уже во 2-й версии).

V2.1

  • — Увеличена мощность всех питающих линий.
  • — Увеличен минимальный уровень КПД.
  • — Добавлен 6-пин разъём для видеокарты, который позволяет установить видеокарту с уровнем потребления выше 75W.

V2.2

  • — Добавлен 8-pin питающий разъём для видеокарты, который добавляет 150W.

V2.3

  • — Минимальный уровень КПД вырос с 70 до 80%
  • — Были понижены требования по нагрузке на 12V линии.
  • — Регламентируется, что 12V линии должны выдавать мощность более 20A
