eatx12v что это на материнской плате?

Осуществляя сборку компьютера или просто изучая маркировки на материнской плате, можно обратить внимание на разъем, подписанный как eatx12v. Возможны и другие его обозначения, например atx_12v_2x4. Обычно он находится в левой верхней части платы и может быть как 4 контактным, так и 8-ми.

В данной статье мы расскажем что это за разъем, для чего он нужен и как правильно его использовать (подключать 4 или 8 пин).

Назначение eatx12v и его виды

С ростом производительности процессоров также выросло их энергопотребление. По этой причине на материнских платах был реализован разъем с маркировкой eatx12v. Его задачей является подача дополнительного  12V питания на процессор. Он обязателен к подключению!

4 контактный (пиновый) разъем питания процессора

Как уже писалось выше, данный разъем бывает 4 контактным и 8ми контактным.

8 контактный (пиновый) разъем питания процессора

Если на вашей материнской плате он 8-ми контактный, это значит, что плата поддерживает работу мощных процессоров с высоким энергопотреблением.

Также на таких платах скорее всего имеются расширенные функции разгона процессоров.

На более дешевых “материнках” разъем eatx12v обычно представлен 4-мя пинами.

Обязательно ли подключать все 8 пин?

Нет. В большинстве случаев достаточно 4 пин. А вот если же вы хотите устанавливать процессор с энергопотреблением 125W и выше, или же заниматься разгоном процесора, то подключение всех 8 пин к разъему eatx12v очень рекомендуется. На всех современных блоках питания он представлен как CPU 4+4 pin.

Коннектор дополнительного питания процессора на блоке питания 4+4 pin

Тем не менее, если планируется установка достаточно энергоэффективного процессора (60-70W), а на блоке питания есть все 8 пин (4+4), то подключать можно как 4 пина, так и 8-мь.

Подключение 4 pin из 8-ми

Подключение всех 8-ми pin питания процессора

Вывод

Разъем eatx12v на материнской плате предназначен для подключения дополнительного питания на 12V центральному процессору. Он может быть 4 и 8 пиновым.

Для слабых и средних процессоров достаточно подключения 4 пин, а для мощных топовых процессоров с высоким энергопотреблением (выше 125W) рекомендуется подключать все 8 пин.

Выбор БП по визуальным признакам – руководство


Эта работа была прислана на наш "бессрочный" конкурс статей и автор получил награду – кулер PENTAGRAM FREEZONE QVC-100 Cu+, коврик от AMD и фирменную футболку сайта.


Чаще всего начинающие пользователи не уделяют достаточно внимания подбору качественных комплектующих, и при выборе корпуса их волнует разве что дизайн его передней панели. Даже если покупатель интересуется мощностью установленного в корпусе блока питания (далее БП), о низком качестве дешевых блоков питания (какие бы красивые циферки на них не были нарисованы) его никто не предупредит. В дальнейшем, при самостоятельном апгрейде заменяется процессор, видеокарта, докупается винчестер... а блок питания остается прежним, и при возникновении проблем со стабильностью машины про его существование вспоминают не сразу.

Начинается поиск более мощного БП, но в статьях об БП и по околокомпьютерным конференциям (стараниями отдельных малограмотных и безответственных авторов, а также их читателей) гуляют много на удивление живучих мифов. Часть из них данный материал попытается разоблачить, а заодно показать на примерах отличия дешевого БП от качественного (не обязательно дорогого).

В сети можно найти достаточно много статей по теории компьютерных БП, их тестов и руководств по доработке. Данный материал - попытка дать некие обобщенные рекомендации по выбору БП без тестов, по характерным внешним признакам. Сама идея навеяна этой статьей.

Не секрет, что энергопотребление (и соответственно тепловыделение) компонентов ПК постоянно растет. TDP (максимальное расчетное тепловыделение) современных настольных платформ составляет в ближайшей перспективе 130Вт (LGA755) и 125Вт (Socket AM2) соответственно. Энергопотребление топовых видеокарт давно вышло за рамки допустимых токов как для разъема AGP (40Вт), так и для PCI Express (75Вт) и достигает 120Вт (такие видеокарты оснащаются разъемами дополнительного питания), а использование двух видеокарт в режиме SLI или CrossFire автоматически удваивает эти требования (списки БП, сертифицированных для SLI и CrossFire систем, смотрите в разделе ссылки).

Переход DDR->DDR2 (с уменьшением напряжения с 2.5-2.8В до 1.8-1.9В и опорных частот вдвое) потихоньку компенсируется ростом частот (и напряжений - в оверклокерских модулях).

В середине года и Intel (процессоры на основе новой архитектуры - Conroe), и AMD (процессоры для платформы AMD Live!) собираются представить линейки CPU с пониженным энергопотреблением. Но эти процессоры наверняка станут популярны среди оверклокеров, а эксплуатация комплектующих в нештатных условиях (разгон) делает требования к питанию системы еще более жесткими, что осложняет выбор качественного и относительно недорогого блока питания.

анонсы и реклама

ATX 12V — стандарт, версии. Что означает и что регламентирует?

ATX12V – общий стандарт для блоков питания, дополняющий спецификации ATX, касательно питания по линии 12V и не только.

Был введён в обиход со времён процессора Pentium 42000 года), так как это первый процессор, к которому подводилось 12V, а не общепринятые в те времена 5V.

Регламентирует:
  • — Минимальная сила тока по линиям 12V.
  • Качество проводов и толщина сечения.
  • — Допустимые отклонения от 12V, 5V, 3.3V.
  • Разновидности присутствующих разъёмов и их количество.
  • — Минимальный уровень КПД
    .

Версии стандартов:


V1.0

  • — Введён дополнительный 4-пин разъём для питания процессора, подключаемый к материнской плате, так как процессор потреблял много энергии (P4).
  • — Увеличена отдаваемая энергия по линии 12V.

V1.1

  • — Немного увеличена мощность 3.3V линии и несколько «косметических» улучшений.

V1.2

  • -Опционально убрана линия -5V за ненадобностью (раньше питала ISA разъём).

V1.3

  • — Немного увеличена мощность 12V линий.
  • — Установлен минимальный порог КПД для слабой и нормальной нагрузки.
  • — Регламентирован допустимый уровень шума
  • — Добавлены SATA разъёмы для питания.
  • — Запрещена линия -5V

V2.0

  • — Введён 24-пиновый разъём вместо 20-пинового.
  • —  6-pin AUX разъём, убрали за ненадобностью.
  • — Предписывает опционально наличие 2-х линий 12V (12V1 & 12V2).
  • — Значительно увеличена максимальная мощность, подаваемая на линии 12V.
  • — Уменьшена подаваемая мощность на линии 3. 3V и 5V (перенаправлена на 12V).
  • — Обязательное наличие SATA Power разъёмов.
  • — Несколько других мелких улучшений.

V2.01

  • -Запрещена линия -5V (опять но уже во 2-й версии).

V2.1

  • — Увеличена мощность всех питающих линий.
  • — Увеличен минимальный уровень КПД.
  • — Добавлен 6-пин разъём для видеокарты, который позволяет установить видеокарту с уровнем потребления выше 75W.

V2.2

  • — Добавлен 8-pin питающий разъём для видеокарты, который добавляет 150W.

V2.3

  • — Минимальный уровень КПД вырос с 70 до 80%
  • — Были понижены требования по нагрузке на 12V линии.
  • — Регламентируется, что 12V линии должны выдавать мощность более 20A

Стандарт ATX12VO: компьютерные блоки питания могут сильно измениться в 2020 году | Блоки питания компьютера | Дайджест новостей

Последние несколько дней новостные порталы трубят о будущем стандарте ATX12VO для систем питания настольных компьютеров. Не совсем понятно, почему все оживились только сейчас, хотя документация для ATX12VO была готова еще в июле 2019 года.

Но раз тема интересная, давайте разбираться. Для чего это делается, чем грозит переход, и что делать владельцам нынешних блоков питания с классическими разъемами 24-pin? С полной документацией можно ознакомиться на сайте Intel, а конкретно по новому основному разъему на странице 30.

Распиновка 10-pin разъема ATX

Главное изменение — убрали рудименты в виде +3.3 и +5-вольтовых линий питания, выкинули дремучий -12 В и лишние пины COM. Вот так, например, выглядит распиновка текущих разъемов 24-pin:

Сразу видно, что разъемы ATX 10-pin и ATX 24-pin несовместимы по расположению пинов и ключей. Но ничего принципиально нового в стандарте ATX12VO не добавили, поэтому владельцы старых блоков питания в теории смогут подключать main-разъем к новым материнским платам с помощью переходников. Выглядеть, правда, это будет не очень эстетично. А вот старые материнские платы с новыми блоками питания работать уже не будут, потому что им пока еще нужны +5 и +3,3 вольта.

UPDATE: все же и старые БП на новых системах с высокой долей вероятности не будут работать даже с переходниками. Дело в дежурном источнике и его напряжении. У нынешнего разъема это линия +5 VSB, а у будущего +12 VSB...

В новом 10-pin разъеме добавится третья линия +12 В. Очевидно, что на неё ляжет вся нагрузка от вспомогательных узлов, которые раньше запитывались от +5 и +3,3-вольтовых линий. То есть дизайн систем питания материнских плат тоже изменится, не считая процессорного преобразователя — его это не затронет.

Только 12 вольт...

Последняя буква в стандарте ATX12VO означает слово «only», то есть, +3,3 и +5 вольт мы в будущих системах больше не увидим. И это отличное решение — избавиться от них надо было еще лет 15 назад. Современные компьютеры их почти не используют, так что в этих линиях мало смысла.

Сейчас они нужны разве что для питания SATA-накопителей, да и то не на всех. Самое главное, что теперь в блоках питания будет только один основной преобразователь, ведь конвертировать 12 вольт в 3,3 и 5 вольт больше не понадобится. Это удешевит конструкцию, сами узлы не будет занимать лишнее место внутри блока питания, а в совокупности это позволит повысить КПД.

Разъемы, использующие 3,3 и 5-вольтовые линии

Изменения также затронут и другие разъемы, ведь линии +5 используются в molex и SATA. Molex останется таким же, но два коннектора — COM и +5 — просто уберут.

Самая большая проблема — SATA. Многие накопители до сих пор используют линию +5 В. Да, только +5, так как 3,3 В не обязательна, ведь существуют даже переходники на SATA с molex, хотя у него нет линии 3,3. Более того, из спецификаций SATA V3.2 эта линия была вообще удалена и не используется в современных накопителях. В общем, SATA не изменится, останется таким же, только без 3,3.

Как видите, линия +5 до сих пор в деле. Но в блоках питания ATX12VO не будет +5 вольт, поэтому Intel предлагает следующее: убрать у БП SATA-разъемы вообще, а питать накопители непосредственно от материнской платы, на которой установят преобразователь с +12 на +5 вольт. На материнской плате, предположительно рядом с интерфейсом SATA, будут распаиваться разъемы питания, а накопители придется подключать с помощью переходника, который скорее всего добавят в комплектацию материнских плат.

Вероятно, это временное решение, и в будущем 3,5 и 2,5-дюймовые накопители просто переведут полностью на 12 вольтовую схему питания.

ATX12VO — питаемся по-новому / Intel / Хабр

Даже в постоянно изменяющемся компьютерном мире есть островки спокойствия, куда редко ступает нога улучшателей. Эти компоненты ПК живут по многократно апробированному на практике принципу «работает — не трогай». Один из примеров такого взаимовыгодного долгожительства — форм-фактор АТХ и его компоненты. Однако даже самые удачные решения иногда подвергаются ревизии. В 2020 году Intel предлагает новый вариант блока питания для настольных ПК — ATX12VO.

Всем хорошо известный стандарт АТХ был разработан Intel в 1995 году; он регламентировал как механические параметры компьютерной системы, так и схему ее электропитания: набор напряжений, подаваемых с БП на материнскую плату и другие компоненты, геометрию и распиновку разъемов питания, а также принципы управления электрической цепью. Согласно текущему стандарту, блок питания поставляет на материнскую плату постоянные напряжения 3.3 В, ±5 В и ±12 В при помощи основного 24-пинового разъема. Питание на прочие устройства и компоненты компьютера также по большей части распределяется от БП.

Стандарт ATX12VO существенно изменяет электрическую схему компьютера. 12VO означает «12 V Only», сам блок питания при этом называется «Single Rail PSU», то есть «БП с одним выходным напряжением». Сущность идеи теперь наверняка понятна: на материнскую плату подается одно-единственное напряжение +12 В с использованием укороченного 10-пинового разъема. Дальнейшим преобразованием напряжения и раздачей питания низковольтным потребителям занимается сама плата. Разъемы питания распаиваются в удобных для этого местах, скажем, для накопителей — рядом с разъемами для data-кабелей.

Сила тока рассчитывается исходя из практического норматива в 6-8 А на пин. В том случае, если подаваемой на плату мощности не хватает для нормальной работы ПК (установлен мощный процессор либо иной потребитель, применяется разгон), блок питания может предоставить дополнительные 12 В линии питания, при этом применяется модульный принцип: провода подключаются к разъемам на задней стенке БП.

Новый стандарт электропитания имеет два основных преимущества:

  1. Существенно уменьшается количество электрических проводов и разъемов в корпусе компьютера. Больше нет необходимости использовать стяжки для организации гирлянд неиспользуемых колодок — внутри находятся только нужные силовые элементы. Дополнительно, маленький основной разъем экономит место на материнской плате.
  2. Питание через материнскую плату позволяет реализовать более тонкие режимы энергопотребления и энергосбережения, в частности, Alternative Sleep Mode (ASM). Десктоп, так же как и ноутбук, в XXI веке должен быть энергоэффективным.

Блоки питания нового стандарта появятся уже в этом году, первоначально в готовых моделях ОЕМ-производителей. Далее появится поддержка ATX12VO и на уровне продаваемых отдельно материнских плат. Подробный технический документ, описывающий новый стандарт, доступен на

сайте Intel

.

Качественные БП - основа, теория, стандарты


Введение

Правильное качественное питание настольного компьютера можно назвать одним из наиболее важных вопросов, решаемых в процессе конструирования надёжной производительной системы. Разумеется, в современном ПК предостаточно значительно более сложных компонентов, нежели блок питания, однако именно от качества работы последнего в конечном итоге зависит стабильность системы в целом. Впрочем, как и безопасность пользователя: не стоит забывать, что БП – это единственный компонент системы, работающий непосредственно с напряжением переменного тока силовой сети.

Компоненты для ПК производят сотни компаний, блоки питания выпускаются фабриками десятка-другого производителей и поступают в продажу под своей торговой маркой или с маркировкой многочисленных OEM-заказчиков. Совместимость разнообразного компьютерного железа с источниками питания определяется сводом индустриальных стандартов, жёстко регламентирующих ключевые параметры качества питания и описывающих дополнительные характеристики в рекомендательной форме.

Основная цель этой публикации – рассказать о ключевых параметрах блоков питания, объяснить разницу между обязательными и рекомендованными  характеристиками, то есть, представить всю необходимую информацию по имеющимся стандартам перед тем, как вы углубитесь в магазинные прайс-листы в поисках подходящего блока питания. Для тех, кто желает изучить требования, предъявляемые к блокам питания более глубоко и детально, в конце этой статьи приведён список ссылок на документы всех ключевых стандартов в этой области.

Стандарты блоков питания для ПК

По общепринятому определению, компьютерный блок питания – это силовой компонент системы, обеспечивающий питанием остальные элементы ПК. С точки зрения схемотехники, БП представляет собой модуль для преобразования переменного тока силовой сети 100-127В (США, Японии и на Тайване, а также местами в Южной Америке) или 220-240В (Европа и большинство других стран мира) в постоянный ток с уровнями напряжения, приемлемыми для питания компонентов компьютера.

Блок питания – лишь один из компонентов компьютерной системы, поэтому его ключевые характеристики определяются в качестве одной из многочисленных рекомендаций к системам определённого форм-фактора, а не наоборот. Например, именно стандартный форм-фактор ATX (Advanced Technology Extended), разработанный Intel в 1995 году, определяет габариты и другие характеристики блока питания, а не БП определяет форму систем ATX.

Изначально блоки питания, рассчитанные для работы в настольных компьютерных системах, в большинстве своём рассчитывались согласно требованиям стандарта ATX12V. Так было до версии стандарта  ATX12V 2.2 (выпущена в марте 2005), после чего было принято решение объединить в едином документе требования по всем общепринятым форм-факторам настольных платформ, включая CFX12V, LFX12V, ATX12V, SFX12V и TFX12V. Со временем появился документ "Design Guide for Desktop Platform Form Factors, Revision 1.1" (март 2007), актуальный и по сей день.

Для справки: форм-факторы компьютеров определяются, главным образом, форматом системных плат, размеры некоторых из них приведены ниже в миллиметрах:

  • WTX - 356х425
  • AT – 350х305
  • Baby-AT – 330х216
  • BTX- 325х266
  • ATX- 305х244
  • LPX – 330х229
  • microBTX – 264х267
  • microATX - 244х244
  • microATX (минимум) – 171х171
  • FlexATX – 229х191
  • Mini-ITX – 170х170
  • Nano-ITX – 120х120
  • Pico-ITX – 100х72
  • PC/104 (-Plus) – 96х90
  • mobile-ITX – 60х60

Таким образом, если вы увидите в спецификациях блока питания упоминание о "соответствии стандарту ATX12V 2. 3", имейте в виду, что такого документа в природе не существует. Последним, отдельно представленным документом был ATX12V 2.2, а маркировка версии "2.3" означает соответствие требованиям подпункта "ATX12V Specific Guidelines 2.3" в выше упомянутом документе руководства по дизайну настольных платформ, версии 1.1, общем для всех настольных форм-факторов.

Несмотря на то, что ATX12V является лишь подмножеством среди других форм-факторов ПК, говоря о настольных системах, мы обычно подразумеваем именно этот стандарт. Если, конечно, не идёт речь о миниатюрных "примочках к телевизору" для просмотра видео, компактных офисных машинках, серверных системах и прочих особых случаях, не вписывающихся в определение домашней или игровой настольной системы. Сегодня речь идёт именно о блоках питания ATX12V.

Также следует отметить, что публикация новых стандартов по блокам питания не отменяет предыдущие рекомендации и требования, а, как правило, лишь ужесточает их. Поэтому, сегодня мы изучим стандарт ATX12V 2. 2, и в дополнение к нему дополнения "ATX12V Specific Guidelines 2.3" из документа "Design Guide for Desktop Platform Form Factors, Revision 1.1".

Требования этих документов можно назвать достаточными для выбора модели БП, подходящей для конструирования системы в целом, однако если говорить о конструировании именно современной системы, к обязательному рассмотрению необходимо принять ещё как минимум один документ – рекомендации 80PLUS.

И вот почему.

Так или иначе, часть подводимой к ПК мощности рассеивается непосредственно самим блоком питания процессе его работы. Например, суммарное энергопотребление системы порядка 500 Вт и КПД блока питания уровня 75% на практике означают, что БП тратит на себя четверть потребляемой энергии. Около 125 Вт – а это мощность приличного паяльника, уходят у БП на "обогрев" самого себя! Если же БП обладает более высоким КПД – скажем, 87%, расходы на оплату электричества, равно как и охлаждение системы, можно значительно сократить.

Ещё один интересный пример. Допустим, вы запланировали купить блок питания "с запасом". Мало ли… Выбор пал на блок киловаттной мощности. Запас карман не тянет? Может быть, но не в случае с блоками питания. Представьте, как будет "вести" себя БП мощностью 1 кВт в системе, максимальная нагрузка которой даже на пике не превышает 500 Вт, от силы – 600 Вт. Редкая современная система – даже на 6-ядерном процессоре и паре мощнейших видеокарт, потребляет большую мощность.

Обычно блоки питания выходят на хороший показатель КПД при нагрузке от 40-50% и выше, оптимум – в районе 70-100% нагрузки. При меньшей загруженности коэффициент полезного действия обычно ниже. Посчитаем: киловаттник, да ещё и в случае, если он сертифицирован только по стандарту ATX12V, "обязан" показывать КПД при лёгкой загруженности на уровне 65-72%, то есть, нагрузив такой БП лишь 400-Вт нагрузкой, более четверти энергии будет затрачено на обогрев, а с учётом того, что большинство производительных настольных систем потребляют при нормальной нагрузке не более 250-350 Вт, потери могут достигать трети всей потребляемой энергии.

Вот почему к рекомендациям 80PLUS не стоит относиться пренебрежительно, как и в целом, к выбору блока питания не стоит подходить по остаточному принципу.

Стандарт ATX12V 2.2

Прежде всего, стандарт описывает требования ко входному напряжению силовой сети, с которым должен работать блок питания.



Сеть

Минимум

Номинал

Максимум

115В

90В

115В

135В

230В AC

180В

230В

265В

Частота

47 Гц

50/60Гц

63 Гц



На практике практически все производители блоков питания в последние годы освоили схемотехнику с активной коррекцией коэффициента мощности (Active PF Correction), позволяющую создавать модели под переменное входное напряжение любой силовой сети мира, в диапазоне от 90В до 260 В. Обязательным требованием стандарта является наличие защиты входных цепей БП от токовой перегрузки, для чего предписывается обязательное наличие плавкого предохранителя.

Базовые спецификации стандарта ATX определяют требования как к основным напряжениям питания, +3,3В, +5В и +12В, так и к вспомогательным шинам питания, −12В и +5VSB (Standby). В первых своих редакциях стандарт ATX также описывал требования по шине -5В, поскольку это напряжение требовалось для питания шины ISA, однако после исчезновения шины ISA требования по этому напряжению были удалены из стандарта ATX.

Первоначально в списке обязательных шин и разъёмов питания стандарт ATX предписывал обязательное наличие 20-контактного разъёма для питания материнских плат, однако, со временем, по мере усложнения компонентов, требования к питанию выросли и стали более жёсткими, и стандарт ATX12V в редакциях 2.x уже предписывает наличие двух разъёмов питания материнской платы: основного 24-контактного (усовершенствованная 20-контактная версия) и дополнительного 4-контактного для питания центрального процессора.

Вот так выглядит цоколёвка современного 24-контактного разъёма питания материнской платы по стандарту ATX12V версий 2.x.

24-контактный разъём ATX12V 2.x (к 20-контактной версии добавлены 11, 12, 23 и 24 контакты)

Цвет

Напряжение

Контакт

Контакт

Напряжение

Цвет

Оранжевый

+3,3В

1

13

+3,3В

Оранжевый

+3,3В сигн.

Коричневый

Оранжевый

+3,3В

2

14

−12В

Голубой

Чёрный

Земля

3

15

Земля

Чёрный

Красный

+5В

4

16

Power On

Зелёный

Чёрный

Земля

5

17

Земля

Чёрный

Красный

+5В

6

18

Земля

Чёрный

Чёрный

Земля

7

19

Земля

Чёрный

Серый

Power Good

8

20

Без контакта

Лиловый

+5В standby

9

21

+5В

Красный

Жёлтый

+12В

10

22

+5В

Красный

Жёлтый

+12В

11

23

+5В

Красный

Оранжевый

+3,3В

12

24

Земля

Чёрный

Контакты 8, 13 и 16 являются сигнальными, а не силовыми)

Контакт 20 может использоваться в системах ATX и ATX12V версий 1. 2 и старее, для питания шины −5VDC (белый). В версии 1.2 этот контакт пропал, а с версии 1.3 он запрещён.



Отдельного описания заслуживают четыре контакта, на которые возложены специальные функции:

  • 8 контакт - PWR_OK, или "Power Good" – выходной сигнал блока питания, сигнализирующий финальной стабилизации выходного напряжения и готовности БП к стабильной работе. Обычно сигнал остаётся низким на протяжении 100-500 мс после "заземления" сигнала PS_ON#.
  • 16 контакт - PS_ON#, или "Power On" – сигнальный 5-вольтовый контакт. Когда контакт со стороны системной платы подключен к общему проводу ("заземлён"), блок питания включается.
  • 9 контакт - +5VSB, или "+5V standby" –дежурное напряжение, остаётся даже после отключения блока питания. Необходимо для питания схем, управляющих сигналом "Power On".
  • 13 контакт – питающее напряжение +3,3В, (+3.3 V sense) – подключается к шине +3,3В материнской платы или её разъёма питания, позволяет обнаруживать падение питающего напряжения дистанционно.

Одним из наиболее важных параметров, регламентируемых стандартом, является стабильность выходного напряжения, обеспечиваемого блоком питания, а также остаточные пульсации, присутствующие в выходном постоянном напряжении. Именно от этих параметров отталкиваются производители при проектировании цепей преобразования, стабилизации и фильтрации напряжений, необходимых для питания компонентов материнских плат.

Для ключевых напряжений питания разброс питающих напряжений не должен превышать ±5% от номинала во всём диапазоне нагрузок. Для менее критичных напряжений допускается разброс порядка ±10% от номинального напряжения. В таблице ниже приведены требования по допустимому отклонению напряжений и максимальным выходным пульсациям.

Шина

Отклонение

Диапазон

Пульсации (макс. амплитуда)

+5В

±5% (±0,25В)

+4,75В - +5,25В

50 мВ

−5В

±10% (±0,50В)

-4,50В - -5,50В

50 мВ

+12В

±5% (±0,60В)

+11,40В - +12,60В

120 мВ

−12В

±10% (±1,2В)

-10,8В - -13,2В

120 мВ

+3,3В

±5% (±0,165В)

+3,135В - +3,465В

50 мВ

+5В

±5% (±0,25В)

+4,75В - +5,25В

50 мВ



Разумеется, чем отклонение питающих напряжений от номинала меньше, тем более стабильной работы можно ожидать от системы в целом. Некоторые производители БП даже заявляют отклонение основных напряжений не более ±3% во всём диапазоне допустимых нагрузок. Это не нормируется стандартом, но, в то же время, говорит об очень высоком качестве этого изделия.

Кроме того, стандарт также описывает кросс-нагрузочные требования шин +5В и +3,3В в зависимости от нагрузки +12В шин для нескольких типовых конфигураций – 250 Вт, 300 Вт, 350 Вт, 400 Вт и 450 Вт. Так, например, выглядит кросс-нагрузочная диаграмма для 450 Вт конфигурации:

Как уже было отмечено выше, начиная с со стандарта ATX12V версии 2.0, основной разъём питания системной платы превратился в 24-контактный, при сохранении обратной совместимости с предыдущим 20-контактным дизайном, при этом дополнительные четыре контакта обеспечивают питание +3,3В, +5В и +12В. Кроме того, в этой версии стандарта дополнительный 6-контактный разъём питания AUX, появившийся в ATX12V версий 1.x, был упразднён, поскольку дополнительные шины питания +3,3В и + 5В были интегрированы в 24-контактный разъём.

Основным напряжением питания системы с этого момента (февраль 2003) считаются шины +12В, поэтому стандарт с этого времени определяет необходимость наличия как минимум двух шин +12В (12V2 для 4-контактного разъёма питания процессора и 12V1 для всего остального), с независимой защитой от токовой перегрузки  по каждому каналу. На практике, наиболее мощные блоки питания с тех пор начали обзаводиться и большим количеством шин +12В, однако стандарт требует наличия в обязательном порядке как минимум двух таких шин.

В связи с ростом "ответственности" шин +12В, были снижены требования мощности к шинам +3,3В и +5В. Кроме того, начиная с этой версии обязательным требованием стало наличие разъёмов питания устройств Serial ATA.

В ATX12V версии 2.01 стандарт окончательно избавился от шины -5В, а следующая ревизия, ATX12V v2.1, потребовала обязательного наличия 6-контактного разъёма питания для графических карт PCIe, поскольку слот PCIe, появившийся на материнских платах, требовал питания до 75 Вт. В ATX12V версии 2.2 добавилось требование к обязательному наличию 8-контактного разъёма для питания карт PCIe, обеспечивающего нагрузку до 150 Вт.

В отношении порога срабатывания защит выходного напряжения приняты следующие требования:

Шина

Минимум

Номинал

Номинал

+12В

+13,4В

+15,0В

+15,6В

+5В

+5,74В

+6,3В

+7,0В

+3,3В

+3,76В

+4,2В

+4,3В



Защита от короткого замыкания предписывает обязательное срабатывание при сопротивлении цепи менее 0,1 Ом, при этом блок питания должен отключиться.

В плане шумовых характеристик стандарт предписывает ограничение акустического шума уровнем не более 40 дБ.

Дополнения стандарта ATX12V 2.3

В дополненной версии ATX12V 2.3, выполненной в виде подпункта общего руководства "Design Guide for Desktop Platform Form Factors, Revision 1.1" (март 2007), ключевых изменений было представлено немного. В частности, требования к минимальному КПД были увеличены до 80% (взамен нижнего 70% предела в предыдущих версиях). Впрочем, про КПД и требования стандартов, связанные с этим, мы поговорим подробно чуть ниже.

Другим дополнением стандарта ATX12V версии 2.3 стало появление кросс-нагрузочных требований к шинам +5В и +3,3В в зависимости от нагрузки +12В шин, для нескольких новых типовых конфигураций в диапазоне от 180 Вт до 450 Вт. В частности, требования к типовым конфигурациям 300 Вт, 350 Вт, 400 Вт и 450 Вт подверглись определённым изменениям, а взамен 250 Вт дизайна появилось сразу три новых – 180 Вт, 220 Вт и 270 Вт.

Однако, наиболее серьёзным и ключевым изменением требований, реализованном в стандарте ATX12V 2.3, можно назвать значительное изменение требований к нижнему пределу нагрузки по всем основным каналам питания.

Изменения по сравнению с версией ATX12V 2.2 произошли следующие:

  • Нижний предел токовой нагрузки по каналу +3,3В для всех конфигураций (180 – 450 Вт) снижен с 0,5А до 0,1А;
  • Нижний предел токовой нагрузки по каналу +5В для всех конфигураций (180 – 450 Вт) снижен с 0,3А до 0,2А;
  • Нижний предел токовой нагрузки по каналу +12В1 для конфигураций 180 Вт, 220 Вт и 270 Вт (там этот канал теперь единственный) снижен с 1,0А до 0,6А;
  • Нижний предел токовой нагрузки по каналу +12В1 для конфигураций 300 Вт, 350 Вт, 400 Вт и 450 Вт (шина общего питания системы) снижен с 1,0А до 0,1А;
  • Нижний предел токовой нагрузки по каналу +12В2 для конфигураций 300 Вт, 350 Вт, 400 Вт и 450 Вт (шина питания процессора) снижен с 1,0А до 0,6А.



Также в новой версии стандарта были сняты ограничения по максимальной токовой нагрузке по каждой шине +12В (240ВА на шину), и теперь производители могут выпускать модели БП нагрузкой более 20А по каждой шине +12В, не выходя при этом за требования стандарта.

КПД: требования ATX12V  и рекомендации 80PLUS

Чем выше коэффициент полезного действия (КПД) устройства, тем меньше энергии он тратит на собственные нужды, и тем меньше в итоге общий расход энергии.

Стандарт ATX12V 2.2 нормировал КПД блоков питания на уровне не менее 70% при полной нагрузке (100%), не менее 72% при "типичной" нагрузке (50%), и не менее 65% при "малой" нагрузке (20%).

Индустриальная инициатива 80PLUS, впервые представленная в марте 2004 года, изначально пропагандировала идею создания и широкого распространения блоков питания с высоким КПД. Изначальная версия стандарта 80PLUS, появившаяся в том же 2004 году, определяла сертификацию блоков питания на соответствие 80PLUS  при условии КПД не менее 80% при 20%, 50% и 100% уровне нагрузки, и коэффициенте мощности не менее 0,9 или выше при 100% нагрузке.

Первый блок питания, полностью соответствующий требованиям стандарта 80PLUS, был представлен компанией Seasonic  в феврале 2005 года, а чуть позже – в июле 2007 года, рекомендации 80PLUS по 80% минимальному уровню КПД были также включены в требования нового энергосберегающего ("зелёного") индустриального стандарта Energy Star 4.0.

К декабрю 2007 года на рынке уже присутствовало более 200 моделей БП с сертификацией 80PLUS, а в первом квартале 2008 года стандарт вышел на новый уровень – были добавлены более строгие сертификации уровней Bronze, Silver и Gold.

Кроме того, в настоящее время уже появились блоки питания, сертифицированные по высочайшим требованиям стандарта 80PLUS Platinum (2009 год) – правда, пока только для серверных приложений; о блоках питания для настольных систем с сертификатом 80PLUS Platinum мне пока слышать не приходилось.

Сводная таблица требований разных стандартов к эффективности питания приведена ниже.

Стандарт

Сети переменного тока 115В

Сети переменного тока 230В

Нагрузка

20%

50%

100%

20%

50%

100%

ATX12V 2.2 мин.

65%

72%

70%

65%

72%

70%

ATX12V 2.2 реком.

75%

80%

77%

75%

80%

77%

80 PLUS

80%

80%

80%

Не определено

80 PLUS Bronze

82%

85%

82%

81%

85%

81%

80 PLUS Silver

85%

88%

85%

85%

89%

85%

80 PLUS Gold

87%

90%

87%

88%

92%

88%

80 PLUS Platinum

Не определено

90%

94%

91%

К этому также стоит добавить, что требования стандартов 80PLUS Bronze, Silver и Gold по коэффициенту мощности остались неизменными – 0,9 и более во всём диапазоне нагрузок, в то время как для стандарта 80PLUS Platinum это требование увеличено до уровня 0,95 и более.

Стандарт EPS12V

Характеристики некоторых блоков питания, особенно мощных, иногда включают в себя упоминание о соответствии требованиям стандарта EPS12V. Этот стандарт, утверждённый индустриальным форумом SSI (Server System Infrastructure Forum), имеет отношение главным образом к многопроцессорным системам на процессорах класса Core 2, Core i7, Opteron или Xeon. Требования этого стандарта определяют наличие 24-контактного разъёма (как в стандартах ATX12V v2.x) и 8-контактного дополнительного разъёма для питания системной платы (процессора/процессоров) - вместо привычного 4-контактного разъёма, который в этом стандарте представлен лишь опционально. Впрочем, для обратной совместимости со стандартом ATX12V, производители блоков питания, как правило, исполняют 8-контактный разъём в виде комбинации двух 4-контактных разъёмов.

Полезные ссылки и список литературы для дополнительного изучения:

Обсуждение данного материала происходит в специальной ветке нашего форума.




Все о различных кабелях питания и разъемах для ПК


Последнее обновление: 15 июля 2008 г.

Все о различных кабелях и разъемах питания ПК

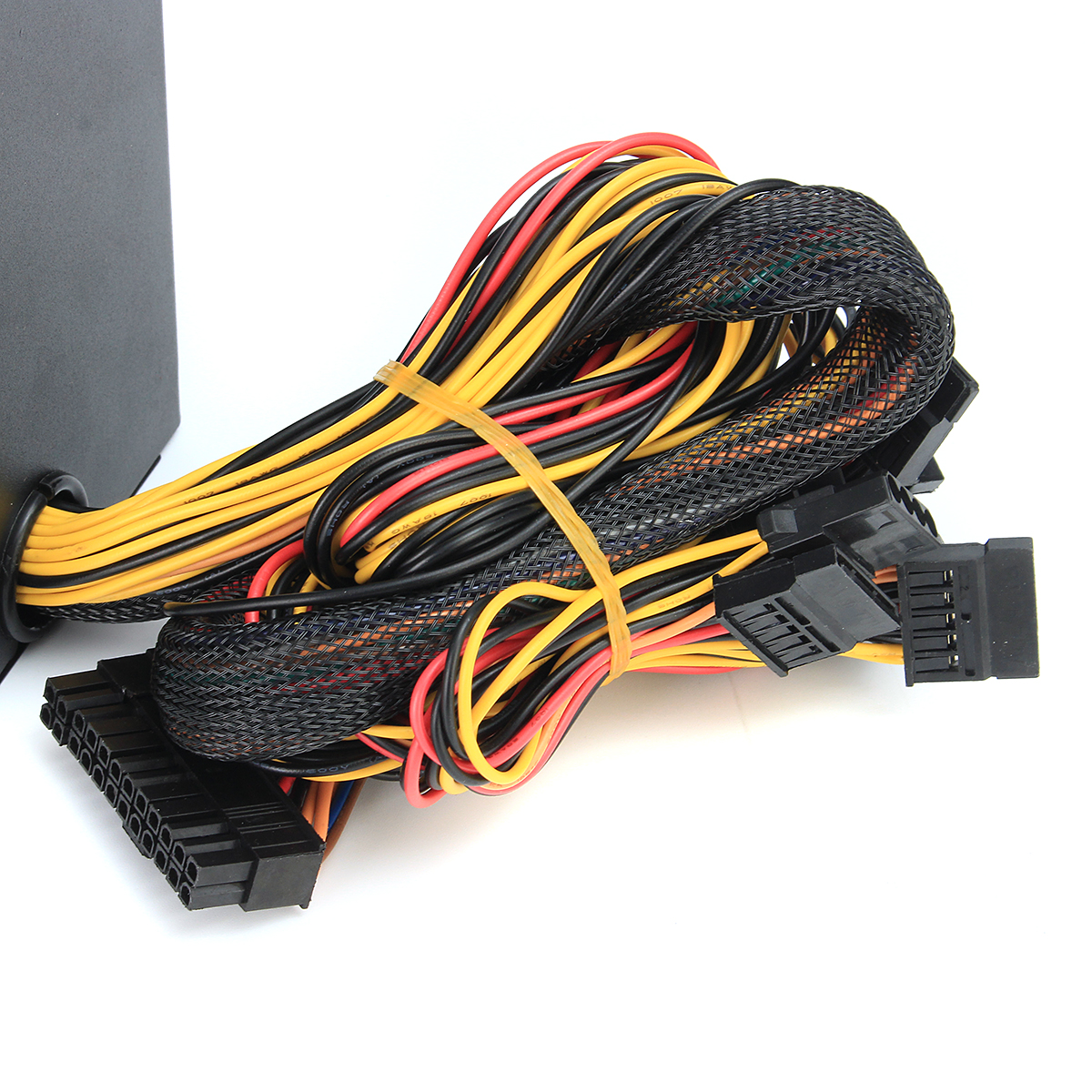

Кабели питания различные
Общая информация

Если вам нужны дополнительные технические данные о разъемах питания ATX, вы можете найти текущие спецификации и многое другое на formfactors.org

Провода и соединители - не идеальные проводники.У них есть сопротивление. когда ток проходит по проводам и разъемам, происходит падение напряжения и энергия потеряна как тепло. Пока вы не перегружаете их, падение напряжения и дополнительный нагрев не имеет значения. Но по мере роста тока потери усугубляются. Вот почему ты см. некоторые силовые кабели с более чем одним проводом для того же напряжения. Имея наличие нескольких проводов снижает потери. Если вы серьезно перегрузите линию, провод может стать довольно теплым. Сопротивление разъемов имеет тенденцию к увеличению по мере того, как они подключены и отключены, поэтому после достаточного использования они могут перегреться и даже плавятся при прохождении большого тока.Итак, много изменений в разъемах закончилось. время связано с добавлением дополнительных проводов и разъемов, чтобы убедиться, что из этих проблем возникают.

В некоторых из приведенных ниже таблиц указана максимальная мощность, поддерживаемая источником питания. кабель и связанный с ним разъем питания. В некоторых характеристиках четко написано из максимально допустимой мощности. разное в спецификациях указан только рекомендуемый разъем и калибр проводов, и никогда укажите максимальную мощность. И никогда не бывает абсолютной ценности в любом случае максимальная мощность.Если вы потянете немного больше мощности, чем максимальная, оборудование не сразу загорается. В падение напряжения и рассеиваемая мощность увеличиваются при увеличении ток, поэтому нет четкой максимальной мощности, при которой он перестает работать. Большинство спецификаций, в которых указана максимальная мощность обеспечивают широкий запас прочности, определяя значение что намного ниже максимумов, поддерживаемых разъемом и проводом. Если в таблице ниже указано «Официальное максимальная мощность кабеля / разъема ", то в этой спецификации указано максимальная мощность.В большинстве случаев эта мощность будет значительно ниже действительно может быть обработан предлагаемым разъемом и проводом. Если таблица обеспечивает "неофициальную максимальную мощность кабеля / разъема", а затем в спецификации не указан максимум, а значение в таблице практическая максимальная мощность, определяемая максимумами для разъема и предложил провод. Неофициальная мощность не имеет большого запаса прочности встроен, потому что люди различаются по размеру маржи. Некоторые люди с удовольствием используйте максимумы соединителей и проводов, а другим людям нравится иметь широкий коэффициент безопасности.

Оригинальные кабели питания для ПК

Оригинальный ПК дебютировал в 1981 году и использовал два кабеля для подключения БП (блок питания) к материнской плате. Штекер двух кабелей бок о бок в разъемы материнской платы. Иногда они имеют такой ключ они подключаются только одним способом, а иногда и нет. Даже если они запрограммированы вы можете вставить их неправильно, если приложите немного усилий. Вы всегда нужно не забывать подключать их так, чтобы черные провода были рядом с каждым разное.Либо «черный к черному», либо дым и ливень искр.

Распиновка
Номер пина Цвет провода Описание
1 оранжевый мощность хорошая
2 красный +5 В или ключ от разъема
3 желтый +12 В
4 синий -12 вольт
5 черный земля
6 черный земля
1 черный земля
2 черный земля
3 белый -5 вольт
4 красный +5 вольт
5 красный +5 вольт
6 красный +5 вольт
Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Molex 15-48-0106 Molex
Molex 08-50-0276 5 ампер
Неофициальная максимальная мощность кабеля / разъема для основных направляющих
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+5 В 3 или 4 15 или 20 ампер 75 или 100 Вт
+12 В 1 5 ампер 60 Вт

В старых компьютерах почти все микросхемы питались напрямую от 5-вольтовой шины. В результате блок питания выдает большую часть своей мощности на уровне 5 вольт. Там это три или четыре линии, предназначенные для 5-вольтовой шины. Другой основная шина - 12 вольт. Это использовалось в основном для запуска дисководов, двигателей и фанаты. Две отрицательные шины - это источники питания «смещения», которые должны обеспечивать только небольшое количество тока. Ради интереса вот спецификация для блока питания, который поставлялся с оригинальным IBM PC. Он обеспечивает максимум 63,5 Вт. Боже, это были дни.

Оригинальный блок питания IBM PC
Напряжение Максимальный ток Максимальная мощность
+5 В 7.0 ампер 35 Вт
-5 вольт 0,3 А 1,5 Вт
+12 В 2,0 ампер 24 Вт
-12 вольт 0,25 ампер 3 Вт
4-контактный кабель периферийного питания

Четырехконтактный кабель питания для периферийных устройств восходит к оригинальному ПК. это было используется для гибких дисков и жестких дисков.Он все еще существует и теперь также используется для всех видов вещей, включая дополнительные вентиляторы, дополнительную мощность видеокарты, дополнительное питание материнской платы и освещение корпуса. Он стар, как холмы но все еще очень широко используется. Коннектор имеет такую ​​форму что он подходит только одним способом. Вам не нужно беспокоиться о его вставке неправильный путь. Люди часто используют термин "4-контактный кабель питания Molex" или "4-контактный кабель питания". Molex "для обозначения к четырехконтактному кабелю периферийного питания. Это не технически полезный термин потому что 4 пин 12 вольт кабель также является 4-контактным кабелем Molex (Molex производит лотов, шт. разъемы), но "4-контактный Molex" обычно используется для обозначения периферийных устройств. кабели все равно.

Распиновка
Номер пина Цвет провода Описание
1 желтый +12 В
2 черный земля
3 черный земля
4 красный +5 вольт
Номера деталей разъема
Корпус розетки Розетка Корпус штифта Штифт Максимальный ток на цепь
AMP 1-480424-0 AMP 60619-1 AMP 1-480426-0 AMP 60620-1 13 ампер

Я не знаю официального определения максимально допустимого тока в периферийный кабель. Разъем может выдерживать ток 13 ампер в соответствии с производитель. Но обычно в периферийных кабелях вы найдете провод 18 AWG. Если у вас есть 18-дюймовый кабель (около полуметра) и вы используете 13 ампер через провод 18 калибра вы получите падение напряжения около 0,25 вольт, считая как провод питания, так и заземление (он должен идти в обе стороны) и рассеиваемая мощность составляет около 3,3 Вт. Это не хорошо. Я просто рискнул и указал максимальный ток как 5 ампер.

Неофициальная максимальная мощность кабеля / разъема
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+5 В 1 5 ампер 25 Вт
+12 В 1 5 ампер 60 Вт

Текущие блоки питания обычно имеют как минимум два отдельных периферийных устройства. силовые кабели, каждый из которых имеет два или более периферийных разъема.когда вы подключаете несколько мощных устройств, это хорошая идея нагрузка между всеми вашими кабелями. Не подключайте просто все свои устройства к один кабель, если это не устройства с относительно низкой нагрузкой. Распространение тока между кабелями снижает падение напряжения и потери мощности. Если они относительно слаботочные устройства, такие как вентиляторы, или это просто диск или два тогда это не имеет значения. Но если вы вставляете много жестких дисков в компьютер (некоторые могут потреблять почти 3 А при 12 В при выполнении некоторых операций) или подключения вспомогательного питания видеокарты, затем разложите нагрузки между периферийными силовыми кабелями.Также полезно, если вы используете разъем как можно ближе к блоку питания, а не приклеивать конец кабеля. Дополнительный провод означает большее падение напряжения. И если ты с помощью периферийного разъема для Затем убедитесь, что подключили все периферийные устройства адаптера. разъемы в отдельный кабель БП. Они дали вам два периферийных разъема по причине. Подключение их обоих к одному кабелю блока питания заставляет ваше видео карту для подачи питания 12 В через один провод 18 калибра.Это увеличивает ваш падение напряжения и рассеиваемая мощность в кабеле. Некоторое текущее высококачественное видео карты могут потреблять более 10 ампер при 12 вольт, большая часть которых идет через разъем PCI Express, так что будьте осторожны. Вероятно будет работать, если не распределять нагрузку, но нет оправдания тому, что вы не делаете это должным образом. Они дали вам несколько кабелей. Вы могли бы также использовать их. Плюс есть что-то жуткое в том, чтобы иметь теплые провода, даже если они не плавятся.

Иногда вы будете сталкиваться с периферийными разъемами, у которых нет всех четыре провода.Обычно это кабели на 12 В, предназначенные для вентиляторов. Никогда подключите один из них к дисководу. Диски рассчитаны на напряжение 5 и 12 вольт. предоставлена. Некоторые из двухпроводных периферийных разъемов предназначены для управления скоростью фанаты. Это означает, что напряжение меняется в зависимости от желаемой скорости вентилятора. Разъем будет обеспечивать только 12 вольт, когда вентилятор работает на полной скорости и напряжение уменьшается, чтобы замедлить работу вентилятора. Определенно не подключайте это ни во что, кроме фаната! Обычно такой разъем для периферийных устройств имеет «вентилятор». напечатаны на нем, чтобы предупредить вас.Если у периферийного разъема четыре провода: один желтый, два черных и один красный, и на нем нет печати предупреждение прилагается, это стандартный периферийный кабель, и вы можете его подключить ни во что.

Кабель питания дисковода гибких дисков

Кабель четырехконтактного дисковода для гибких дисков появился при запуске ПК, включая 3,5-дюймовый дисководы гибких дисков. Этот вид кабеля также иногда используется в качестве вспомогательного кабель питания для видеокарт AGP, которые потребляют больше энергии, чем можно получить от слот материнской платы.Коннектор имеет такую ​​форму, что подходит только к одному Таким образом, вам не нужно беспокоиться о том, что он вставлен неправильно. Дискета кабели построены с небольшими разъемами и проводом 20 AWG, поэтому они ограничены относительно низкое потребление тока.

Распиновка
Номер пина Цвет провода Описание
1 красный +5 вольт
2 черный земля
3 черный земля
4 желтый +12 В
Номера деталей разъема
Корпус розетки Розетка Максимальный ток на цепь
AMP 171822-4 AMP 170262-1 3 ампера
Неофициальный кабель / разъем максимальная мощность доставки
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+5 В 1 3 ампера 15 Вт
+12 В 1 3 ампера 36 Вт
6-контактный кабель вспомогательного питания

Дополнительный кабель питания был добавлен для обеспечения дополнительной мощности материнских плат. для 3.3 и 5 вольт. Этот разъем уже используется редко. Это самое обычно встречается на старых материнских платах AMD с двумя процессорами. Ты больше скорее увидит Bigfoot, чем материнская плата, которая использует этот разъем. Это подключается к 6-контактной версии разъема материнской платы, используемого оригинальное основное питание ПК кабели.

Распиновка
Номер пина Цвет провода Описание
1 черный земля
2 черный земля
3 черный земля
4 оранжевый +3.3 вольта
5 оранжевый +3,3 В
6 красный +5 вольт
Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Molex 15-48-0106 Molex -0010
Molex 08-50-0276 5 ампер
Неофициальный кабель / разъем максимальная мощность доставки
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+3.3 вольта 2 10 ампер 33 Вт
+5 В 1 5 ампер 25 Вт
Кабель питания SATA

SATA был представлен для обновления интерфейса ATA (также называемого IDE) до более продвинутый дизайн. SATA включает в себя кабель для передачи данных и кабель питания. Кабель питания заменяет старый 4-контактный периферийный кабель и добавляет поддержку 3.3 вольта (при полной реализации). В разъем имеет такую ​​форму, что его можно вставить только правильным образом.

Распиновка
Номер пина Номер провода Цвет провода Описание
1 5 оранжевый +3,3 В
2 5 оранжевый +3,3 В
3 5 оранжевый +3.3 вольта
4 4 черный земля
5 4 черный земля
6 4 черный земля
7 3 красный +5 вольт
8 3 красный +5 вольт
9 3 красный +5 вольт
10 2 черный земля
11 2 черный земля
12 2 черный земля
13 1 желтый +12 В
14 1 желтый +12 В
15 1 желтый +12 В
Номера деталей разъема
Кабельный разъем Клеммы Максимальный ток на цепь
Molex 67582-0000 Molex 67581-0000 1.5 ампер
Официальная максимальная мощность кабеля / разъема для подачи
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+3,3 В 3 4,5 ампер 14,85 Вт
+5 В 3 4,5 ампер 22,5 Вт
+12 В 3 4.5 ампер 54 Вт

Будьте осторожны с кабелями питания SATA. Некоторые из них отсутствуют провод на 3,3 вольта. Люди со старыми блоками питания часто используют адаптеры, которые конвертировать из 4-контактный периферийный кабели к кабелям питания SATA. Но так как 4-х контактные периферийные разъемы только подавать 5 и 12 вольт, на разъеме SATA отсутствует 3,3 вольта (нет оранжевый провод). Есть также несколько старых блоков питания, которые необъяснимо есть кабели питания SATA, в которых отсутствуют 3.Провод 3 вольта. В настоящее время SATA диски редко используют 3,3 вольта. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители приводов не хотят головной боли, связанной с использованием 3,3 вольт. Но в будущем приводы на 3,3 В могут стать обычным явлением, поэтому вам нужно Будьте осторожны при использовании кабелей питания SATA, не обеспечивающих напряжение 3,3 В.

20-контактный кабель питания ATX

В 1996 году производители ПК начали переходить на стандарт ATX, который определил новый 20-контактный разъем питания материнской платы.Он включает в себя шину 3,3 В, которая используется для питания новых микросхем, требующих напряжения ниже 5 вольт. Он также имеет резервная 5-вольтовая шина, которая всегда включена даже при включении питания выключено, чтобы обеспечить питание материнской платы в режиме ожидания, когда машина спит. Новый разъем также позволяет материнской плате включать питание и выключить, а не зависеть от того, чтобы пользователь щелкнул выключателем питания. Этот разъем поляризован, поэтому его можно вставлять только в правильном направлении.

Распиновка
Контакты с 1 по 10 Контакты с 11 по 20
Описание Цвет провода Номер пина Номер пина Цвет провода Описание
+3,3 В оранжевый 1 11 оранжевый +3,3 В
+3.3 вольта оранжевый 2 12 синий -12 вольт
земля черный 3 13 черный земля
+5 В красный 4 14 зеленый ПС_ОН №
земля черный 5 15 черный земля
+5 В красный 6 16 черный земля
земля черный 7 17 черный земля
PWR_OK серый 8 18 белый -5 вольт (опционально)
VSB +5 В фиолетовый 9 19 красный +5 вольт
+12 В желтый 10 20 красный +5 вольт

Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата.Они довольно часто встречаются на линии 3,3 В на выводе 11, но иногда используется и для других напряжений. Линия -5 вольт на выводе 18 была сделана необязательный в ATX12V 1.3 (введен в 2003), потому что -5 использовался редко годами. Новые материнские платы практически никогда не требуют -5 вольт, но намного старше материнские платы делают. Большинство новых блоков питания не обеспечивают -5 вольт, в котором в случае отсутствия белого провода.

Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Молекс 39-28-1203 Молекс 39-01-2200 Molex 39-00-0168,
Molex 44476-1111
6 ампер
Неофициальная максимальная мощность кабеля / разъема для основных направляющих
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+3.3 вольта 3 18 ампер 59 Вт
+5 В 4 24 А 120 Вт
+12 В 1 6 ампер 72 Вт

Dell поставляла много компьютеров с материнскими платами и блоками питания. который выглядел как простой старый ATX, но на самом деле не был ATX. если ты подключил настоящий блок питания ATX к материнской плате, и все пошло kaboom (или frzzzzzap или...). К сожалению, некоторые крупные производители компьютеров любят блокировать покупатели покупают обновления у них, а не у третьих лиц. Это достаточно противно, но Dell построила свои нестандартные компьютеры и материнские платы с чем-то вроде стандартных компонентов ATX. Вы только узнали иначе однажды начали лететь искры. Компьютеры Dell, на которых была эта отметка бомба замедленного действия была сделана в период с 1996 по 2000 год. Если вы заменяете Dell power поставки из этой эпохи, тогда вам следует позвонить в Dell и убедиться, что это не фирменный дизайн.И если они скажут да, то обязательно озвучите свой неудовольствие. Это порочная практика ведения бизнеса, которую следует прекратить.

Вы можете подключить 20-контактный кабель питания ATX к материнской плате с 24-контактный разъем ATX. На изображении выше показан 20-контактный кабель питания, подключенный к 24-контактная материнская плата. Только 20-контактный кабель питания подходит к одному концу 24-контактного разъема материнской платы, поэтому вы не можете его вставить неправильно. 24-контактный разъем материнской платы на самом деле всего лишь 20-контактный. разъем с 4 дополнительными контактами на конце.Оригинальные 20 контактов были без изменений. Дополнительные 4 контакта не являются отдельными направляющими. Это просто лишние строки для подачи большего тока на те же рельсы. На каждой 24-контактной материнской плате я видно, лишние линии для земли, 3.3, 5 и 12 просто подключены к другим линиям на той же направляющей от 20 контактный разъем. Я никогда не слышал об исключениях, и это не имеет смысла для производителей материнских плат для создания любых. В результате можно подключить 20-контактный кабель. в 24-контактную материнскую плату, и она будет работать нормально.По крайней мере, это будет для в то время как. Не зря они добавили эти лишние 4 контакта. Когда вы подключаете 20-контактный кабель в 24-контактный разъем, вы не обеспечиваете дополнительный ток емкость, которая может потребоваться материнской плате. Если ваша материнская плата текущие требования достаточно низкие, тогда он будет работать должным образом только с 20 штыревой кабель питания подключен. Но если материнская плата потребляет достаточный ток, тогда вы можете перегреть 20 контактов, которые вы используете на 24-контактном разъеме. Я видел достаточно фотографий сгоревших основных разъемов ATX, чтобы уверить вас, что это бывает.При добавлении дополнительных четырех контактов напряжение 3,3 В увеличилось с 3 до 4 линий. 5 вольт при от 4 до 5 линий. 12 вольт перешли с 1 на 2 линии, поэтому его мощность вдвое. Разъемы действительно нагреваются, если их перегрузить, так что это самый безопасный нужно использовать настоящий 24-контактный блок питания на материнской плате с 24-контактным разъем. Обратите внимание, что ваш 24-контактный компьютер может нормально работать с 20-контактным питанием до тех пор, пока вы не добавите карту PCI Express позже в будущем. PCI Express карты могут потреблять до 75 Вт через разъем материнской платы, поэтому добавление карты расширения может значительно увеличить потребление энергии через основной силовой кабель.Многие PCI Express видеокарты, которые имеют 6-контактный или 8-контактный разъем PCI Express кабель питания все еще рисует существенный часть их 12-вольтовой нагрузки через слот PCI Express. Дополнительные 4 штифты удвоили допустимую нагрузку на шину 12 В, так что одну из них легко перегрузка при использовании только 20-контактного сетевого кабеля.

На картинке выше показан адаптер, который позволяет подключать 20-контактный блок питания в 24-контактную материнскую плату. Это не решает проблемы упомянутое выше.В на самом деле они обычно только усугубляют ситуацию. У вас остались только те же старые 20 провода и штыревые разъемы, которые у вас были бы, если бы вы его подключили прямо в материнскую плату. Но с адаптером у вас также больше провода и еще один набор контактов и розеток, чтобы у вас было более высокое падение напряжения и больше вещей, которые могут пойти не так. Адаптер только устраняет проблему. от 24-контактного разъема материнской платы и переместите его в 20-контактный разъем на адаптер. Единственное, что он делает, это убедиться, что 20-контактный разъем на адаптере плавится, а не 24-контактный разъем на материнская плата.Вы не должны недооценивать возможные проблемы, которые возникают от добавления еще одного разъема между блоком питания и материнской платой. Сопротивление разъемов может увеличиваться из-за того, что они вставлены и отсоединены. Увеличение сопротивления приводит к падению напряжения на разъеме и его рассеянию. больше тепла. Любое количество физических изменений также может привести к более высокому разъему сопротивление, которое вызывает больше проблем. Не стоит ставить лишний разъем на пути с высоким током, если у вас нет уважительной причины.Это хорошее правило для силовых кабелей в целом, но это вдвойне из-за того, что вас тянет большой ток иногда нахожу через материнскую плату основные силовые кабели. Лучшая практика - Избегайте этих адаптеров с 20 на 24 контакта и получите настоящий источник питания с 24 контактами.

ATX 24-контактный основной кабель питания

24-контактный основной источник питания разъем был добавлен в ATX12V 2.0 для обеспечения дополнительной мощности, необходимой Слоты PCI Express. Старший 20-контактный основной источник питания Кабель имеет только одну линию 12 В.К новому 24-контактному разъему добавлен один линия для заземления, 3,3, 5 и 12 вольт. Дополнительные контакты сделали вспомогательный силовой кабель они не нужны, поэтому в большинстве блоков питания ATX12V 2.x их нет. 24-контактный соединитель поляризован, поэтому его можно подключать только в правильном направлении.

Распиновка
Контакты с 1 по 12 Контакты с 13 по 24
Описание Цвет провода Номер пина Номер пина Цвет провода Описание
+3.3 вольта оранжевый 1 13 оранжевый +3,3 В
+3,3 В оранжевый 2 14 синий -12 вольт
земля черный 3 15 черный земля
+5 В красный 4 16 зеленый ПС_ОН №
земля черный 5 17 черный земля
+5 В красный 6 18 черный земля
земля черный 7 19 черный земля
PWR_OK серый 8 20 белый -5 вольт (опционально)
VSB +5 В фиолетовый 9 21 красный +5 вольт
+12 В желтый 10 22 красный +5 вольт
+12 В желтый 11 23 красный +5 вольт
+3.3 вольта оранжевый 12 24 черный земля

Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата. Они довольно часто встречаются на линии 3,3 В на выводе 13, но иногда используется и для других напряжений. Линия -5 вольт на выводе 20 была сделана необязательный в ATX12V 1.3 (введен в 2003), потому что -5 использовался редко годами.Новые материнские платы практически никогда не требуют -5 вольт, но намного старше материнские платы делают. Большинство новых блоков питания не обеспечивают -5 вольт, в котором в случае отсутствия белого провода.

Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Молекс 39-28-1243 Молекс 39-01-2240 Molex 39-00-0168,
Molex 44476-1111
6 ампер
Неофициальная максимальная мощность кабеля / разъема для основных направляющих
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+3.3 вольта 4 24 А 79,2 Вт
+5 В 5 30 ампер 150 Вт
+12 В 2 12 ампер 144 Вт

Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить его в материнскую плату с 20-контактным разъемом. Он был разработан для того, чтобы путь.Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабель просто нависает над концом разъема материнской платы. 24-контактный подходит только кабель в 20-контактную розетку на одном конце, чтобы вы не смогли вставить ее неправильно. В Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но это нормально оставить эти 4 контакты отключены, потому что материнская плата с 20-контактным разъемом не требует их. Единственная проблема, с которой вы можете столкнуться (буквально), - это что-то блокирование места, где 24-контактный кабель свисает с конца.Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, тщательно сбрив один конец 20-контактного разъема материнской платы. Это просто пластик. Ты не будешь пропустите это. Если у вас не получается совместить их вместе, вы можете приобрести адаптер. кабель, который заставит его работать. 24-контактный кабель вставляется в один конец адаптер, а затем адаптер подключается к 20-контактной материнской плате. Но ты следует по возможности избегать использования такого адаптера, потому что лишний провод и разъем - это еще больше вещей, которые могут пойти не так.Адаптеры тоже немного увеличьте падение напряжения, чего следует избегать. Лучше сначала посмотрите, сможете ли вы получить 24-контактный кабель для подключения к 20-контактной материнской плате прежде чем прибегать к переходнику.

ATX 20 + 4-контактный основной кабель питания

Материнские платы могут поставляться с 20-контактный основной разъем питания или 24-контактный разъем основного питания. Многие блоки питания поставляются с кабелем 20 + 4, который совместим как с 20 и 24-контактные материнские платы. Кабель питания 20 + 4 состоит из двух частей: 20-контактный, и деталь с 4 контактами.Если вы оставите две части отдельно, вы можете подключить 20-контактный вставьте в 20-контактную материнскую плату и оставьте 4-контактную часть отключенной. Быть уверенным чтобы оставить 4-контактный элемент отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим с другими разъемами. Если вы подключите два куска кабеля питания 20 + 4 вместе, тогда у вас есть 24-контактный кабель питания который можно подключить к материнской плате с 24 контактами.

4-контактный ATX кабель питания +12 В

На старых компьютерах большая часть нагрузки приходится на 3.3 и 5 вольт. По прошествии времени, компьютеры получают все большую и большую нагрузку от 12 вольт (см. Вот). Перед этим силовой кабель был представлен был только один К материнской плате подводится линия 12 В. Этот кабель добавил еще два 12 линии вольт, чтобы большая часть нагрузки могла быть переключена на 12 вольт. Приходит сила от этого разъема обычно используется для питания процессора, но на некоторых материнских платах использовать его и для других целей. Наличие этого разъема на Материнская плата означает, что это материнская плата ATX12V.Для двойной шины 12 В Этот разъем обеспечивает напряжение 12В2. Сила кабель, который подключается к 4-контактному разъему, имеет два черных провода и два желтых провода. Этот кабель иногда называют кабелем «ATX12V» или кабелем «P4». хотя ни одно из этих описаний не является технически точным.

Если у вас есть один из этих разъемов на материнской плате, вы должны подключить кабель питания, иначе ваш процессор не будет получать питание. Единственное исключение - что когда этот разъем был новым, некоторые материнские платы поставлялись с разъемом к которому можно было подключить 4 штыревой кабель периферийного питания в качестве альтернативы.Это помогло людям, у которых старые блоки питания, в которых не было 4-контактного кабеля на 12 В.

4-контактный 12-вольтовый кабель поляризован, поэтому его можно подключать только к 4-контактному разъему. контактный разъем материнской платы правильно. Если внимательно посмотреть на картинку выше вы можете видеть, что два контакта квадратные, а два других имеют закругленные углы. Разъемы материнской платы также имеют такой же квадрат и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если вы не очень сильно пытаетесь вставить его в разъем.С достаточным силы иногда можно вставить кабель с небольшим количеством контактов в разъем, который не подходит. Если вы посмотрите внимательно, вы также увидите, что квадратный и закругленный узор соответствует различным положениям на другой материнской плате разъемы, такие как 20-контактный основной разъем питания и 24-контактный разъем основного питания. Сделайте себе одолжение и подключите к материнской плате только 4-контактный 12-вольтовый кабель. разъем там, где он принадлежит (если вы не любите дым и жареные компоненты).

Если ваш у источника питания нет 4-контактного кабеля на 12 В, поэтому вы можете снабдить его адаптер, показанный выше.Он преобразует 4-контактный периферийный кабель в 4-контактный кабель 12 В.

Распиновка
Контакты 1, 2 Контакты 3, 4
Описание Цвет провода Номер пина Номер пина Цвет провода Описание
земля черный 1 3 желтый +12 В
земля черный 2 4 желтый +12 В
Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Molex 39-28-1043 Молекс 39-01-2040 Molex 39-00-0168,
Molex 44476-1111
8 ампер
Неофициальный кабель / разъем максимальная мощность доставки
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+12 В 2 16 ампер 192 Вт

Вы можете подключить 4-контактный кабель питания на 12 вольт в 8-контактный разъем для материнской платы EPS но нет никакой гарантии, что это сработает.Если материнская плата ожидает только одну шину 12 вольт, а затем 4-контактный кабель на 12 вольт может работать. Если материнская плата рассчитывает на две шины на 12 В (многие с двумя процессорами материнские платы требуют одну шину 12 В на процессор), тогда это не сработает. Даже если материнская плата работает с 4-контактный кабель на 12 вольт, вы по-прежнему обеспечиваете только половину текущей пропускной способности, которая будет обеспечиваться кабелем EPS с 8 контактами. Что может перегреть как материнскую плату разъем и 4-х контактный кабель. Это может привести к обгоревшим или оплавленным разъемам.Материнская плата с 8-контактным разъемом EPS рассчитана на большой ток и вы серьезно рискуете, подключив 4-контактный кабель. Подходит только 4-контактный кабель на одном конце 8-контактного разъема материнской платы EPS, поэтому вы не можете его подключить неправильно. То есть он входит только в один конец разъема материнской платы. если вы его не заставите. Если кабель плохо входит в розетку, тогда вы, вероятно, пытаетесь подключить его не к тому концу. Но опять же, это не лучшая идея пробовать работать с 4-контактным кабелем на 8-контактной материнской плате так или иначе.

8-контактный EPS кабель питания +12 В

Этот кабель был первоначально разработан для рабочих станций, чтобы обеспечить 12 вольт для питание нескольких процессоров. Но со временем многим процессорам требуется больше 12 вольт. власть и 8-контактный кабель 12 вольт часто используется вместо 4-контактный кабель на 12 вольт. В зависимости от источника питания, разъем может содержать одну шину 12 В. все 8 контактов или две шины на 12 В, занимающие по 4 контакта. Часто упоминается как кабель "EPS12V".

8-контактный кабель на 12 вольт поляризован, поэтому его можно подключать только к 8-контактному разъему. контактный разъем материнской платы правильно. Если внимательно посмотреть на картинку выше вы можете видеть, что четыре контакта имеют квадратную форму, а остальные четыре имеют закругленные углы. Разъемы материнской платы также имеют такой же квадрат и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если вы не очень сильно пытаетесь вставить его в разъем. С достаточным силы иногда можно вставить кабель с небольшим количеством контактов в разъем, который не подходит.У 8-контактного кабеля достаточно контактов, довольно сложно вставить его в неправильном направлении, но решительные люди могут уметь это делать. Если вы внимательно посмотрите, вы также видно, что квадратный и закругленный узор соответствует различным положениям на другие разъемы материнской платы, такие как 20-контактный основной разъем питания и 24-контактный разъем основного питания. Вы должны подключить к материнской плате только 8-контактный 12-вольтовый кабель. разъем там, где он должен быть, если вам не нравится запах жареной электроники.

Вы также можете подключить 8-контактный кабель 12 вольт в 4-контактный разъем материнской платы на 12 вольт.У меня нет фотографии этого, но он похож на это. Четыре из контакты на 8-контактном кабеле подходят в разъем материнской платы, а остальные четыре контакта свешиваются с конца. 8-контактный кабель подходит только к одному концу 4-контактного разъема материнской платы. если только вы не попытаетесь заставить его принять неправильное положение. 8-контактный кабель электрически совместим, но может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует место, где могут висеть 4 штифта. с конца.И иногда пластиковый конец 4-х контактного разъема слишком толщиной, чтобы поместиться между контактами 8-контактного кабеля.

Убедитесь, что вы не пытаетесь подключить 8-контактный кабель 12 вольт в то 8-контактный разъем питания PCI Express разъем на видеокарте. Два кабеля выглядят очень похожими, поэтому это легко чтобы запутать их. 8-контактный разъем питания PCI Express кабели обычно маркируются, чтобы отличить их от 8-контактные кабели на 12 В. Кабель PCI Express обычно имеет маркировку «PCI-E» на разъеме.Если там не являются ярлыками, то вы обычно можете использовать цвета проводов для обозначения двух типов кабелей отдельно. An 8-контактный кабель на 12 вольт имеет желтые провода на той же стороне, что и зажим разъема. An 8-контактный кабель PCI Express имеет черные провода со стороны зажима. Два кабеля питания также имеют разные ключи, поэтому вы не можете подключить один кабель питания в другой разъем. Но как и в случае с таким разъем, иногда вы можете вставить неправильный кабель в разъем если надавить достаточно сильно.Убедитесь, что у вас есть правильный кабель перед подключить его. Эти два понятия определенно несовместимы друг с другом.

Распиновка
Контакты с 1 по 4 Контакты с 5 по 8
Описание Цвет провода Номер пина Номер пина Цвет провода Описание
земля черный 1 5 желтый +12 вольт (12В1)
земля черный 2 6 желтый +12 вольт (12В1)
земля черный 3 7 желтый +12 В (12В1 или 12В2)
земля черный 4 8 желтый +12 В (12В1 или 12В2)
Номера деталей разъема
Разъем материнской платы Кабельный разъем Клеммы Максимальный ток на цепь
Молекс 39-28-1083 Молекс 39-01-2080 Molex 39-00-0168,
Molex 44476-1111
7 ампер
Неофициальный кабель / разъем максимальная мощность доставки
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+12 В 4 28 ампер 336 Вт

Если у вас нет 8 штыревой кабель 12 вольт, тогда вы можете использовать адаптер, показанный выше.Он преобразует пара 4-х контактных периферийных устройств силовые кабели в 8-контактный кабель на 12 В. Если вы используете один из этих адаптеров тогда будь уверен для подключения 4-контактных разъемов периферийных устройств к отдельным кабелям, идущим от источник питания. Если вы подключите их к одному и тому же кабелю питания, вы потребляют всю мощность 8-контактного 12-вольтового разъема через один калибр 18 провод. Часто это может сойти с рук, но нет причин для этого.

4 + 4-контактный кабель питания +12 В

Материнские платы могут поставляться с 4-контактный разъем на 12 вольт или 8-контактный разъем на 12 вольт.Многие блоки питания поставляются с кабелем на 12 В с 4 + 4 контактами, который совместим с обоими разъемами. и 8-контактные материнские платы. Кабель питания 4 + 4 состоит из двух отдельных частей с 4 контактами. Если вы подключите два куска кабеля питания 4 + 4 вместе, тогда у вас есть 8-контактный кабель питания который можно подключить к 8-контактный разъем на 12 вольт. Если вы оставите две части отдельно, вы можете подключить один из 4-контактных кусочки в 4-контактный разъем на 12 вольт и оставьте другую часть с 4 контактами отключенной.

Если вы внимательно посмотрите на изображение выше, тогда вы увидите поляризацию контакты, которые препятствуют неправильному подключению кабеля.Некоторые из штифты квадратные, у некоторых закругленные углы. Материнская плата разъемы имеют соответствующие квадратные и закругленные углы, чтобы предотвратить повреждение кабеля. от неправильного подключения. Но если посмотреть действительно внимательно в правой половине этого кабеля, а затем посмотрите на 8-контактный кабель на 12 вольт на изображении выше вы заметите, что они не совпадают. Обычный 8-контактный кабель имеет четыре квадратных контакта и четыре закругленных, но показанный выше кабель 4 + 4 имеет два квадратных штифта и 6 закругленных.Левая половина 4 + 4 соответствует левой половина 8-контактного кабеля, но правая половина другая. Хммм ... И это не какой-то диковинный кабель или. Я видел много 4 + 4, которые похожи на этот. А еще есть другие кабели 4 + 4, которые выглядят так же, как 8-контактный кабель, разделенный на две части (который имеет смысл). Поскольку закругленные штифты входят в квадратные отверстия в разъемах материнской платы этот конкретный кабель отлично впишется в 8-контактная материнская плата 12 вольт разъем. Но обе половины этого 4 + 4 поместятся в 4-контактный разъем материнской платы на 12 вольт.Вы должны использовать левую половину кабеля, показанного выше, при подключении его в 4-контактный разъем материнской платы, но правая половина тоже подойдет. Как это происходит, любая половина будет нормально работать на 4-контактной материнской плате, потому что обе половины 4 + 4 просто обеспечивают 12 вольт. Распиновки одинаковые для обеих половин, так что либо один будет работать. Я не уверен, зачем они делают такие кабели, потому что можно подумать, что кабель 4 + 4 будет просто 8-контактным кабелем, который разделяется на две части. И вам понадобится только половина кабеля 4 + 4 для подключения к 4-контактной материнской плате.Другая половина не используется. Но вид кабеля 4 + 4, показанный выше, довольно хорош. обычное дело, так что не позволяйте этому сбивать вас с толку.

6-контактный кабель питания PCI Express

Этот кабель используется для обеспечения дополнительного питания 12 В для расширения PCI Express. карты. Слоты материнской платы PCI Express могут обеспечить максимальную мощность 75 Вт. Многие видеокарты потребляют значительно больше 75 Вт, поэтому 6-контактный разъем PCI Создан экспресс-кабель питания. Эти мощные карты потребляют большую часть своих питание от шины 12 вольт, поэтому этот кабель обеспечивает только 12 вольт.Эти иногда их называют «кабелями PCI Express». Они есть также иногда называют «кабелями PEG», где «PEG» означает PCI Express. Графика. Если ваш блок питания не имеет 6-контактного кабеля PCI Express, тогда вы можете использовать адаптер, показанный выше, на право конвертировать два 4-контактные периферийные кабели в кабель PCI Express. Если вы используете адаптер, обязательно подключите периферийное устройство с 4 контактами разъемы в отдельные кабели, идущие от блока питания. Если вы подключите их обоих в один и тот же кабель питания, тогда вы потребляете всю мощность разъема PCI Express через один провод 18 калибра.Обычно вы можете это сойдет с рук, но нет причин делать это. 6-контактный разъем PCI Express разъем поляризован, поэтому его можно вставлять только в правильном направление. Но, как и в случае с разъемами этого типа, иногда можно заставить их в неправильную розетку, если вы достаточно постараетесь. Если он не скользит легко, то вы, вероятно, вставляете его не в то место.

Некоторые видеокарты поставляются с 8-контактный разъем питания PCI Express для поддержки более высокой мощности, чем 6-контактные разъемы PCI Express.Это нормально подключите 6-контактный кабель питания PCI Express к 8-контактному разъему PCI Express. Он предназначен для работы таким образом, но будет ограничен более низкой мощностью обеспечивается 6-контактной версией кабеля. 6-контактный кабель подходит только для один конец 8-контактного разъема, чтобы вы не могли вставить его неправильно, но иногда вы можете неправильно вставить 6-контактный кабель, если сильно постараетесь довольно. Видеокарты могут определять, подключили ли вы 6-контактный или 8-контактный разъем. контактный кабель в 8-контактный разъем, чтобы видеокарта могла наложить какой-то ограничение при работе только с 6-контактным кабелем питания.Некоторые карты будут откажитесь работать только с 6-контактным кабелем в 8-контактном гнезде. Другие будут работать с 6-контактным кабелем на нормальных скоростях, но не позволит разогнать. Проверить видеокарту документацию, чтобы получить правила. Но если у вас нет другой информации тогда просто предположите, что если ваша видеокарта имеет 8-контактный разъем, то вы необходимо подключить 8-контактный кабель.

Распиновка
Контакты с 1 по 3 Контакты с 4 по 6
Описание Цвет провода Номер пина Номер пина Цвет провода Описание
+12 В желтый 1 4 черный земля
+12 В или не подключено желтый или не подключен 2 5 черный земля
+12 В желтый 3 6 черный земля
Номера деталей разъема
Разъем видеокарты Кабельный разъем Клеммы Максимальный ток на цепь
Molex 45558-0002 Molex 45559-0002 Molex 39-00-0168,
Molex 44476-1111
8 ампер
Официальная максимальная мощность кабеля / разъема для подачи
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+12 В 3 2.083 ампер 75 Вт

Спецификация PCI Express, к сожалению, не является общедоступной. Спецификация. Так что большинство людей никогда этого не видели. Включая меня. ATX спецификация: в свободном доступе для всех. Спецификация PCI Express: дорого так что вряд ли кто-нибудь его видел. ATX: хорошо. PCI Express: плохо. Обидно, когда широко используемый стандарт не является общедоступным. Тем не менее, утечка информации из спецификации и питания 6 pin PCI Express Кабель на самом деле рассчитан на крайне консервативные 75 Вт.Понятия не имею почему мощность так низка, потому что спецификации Molex четко позволяют существенно увеличить мощность. Частично причина может заключаться в том, что контакт 2 (указан выше как линия 12 В) могут быть указаны как не подключенные в спецификации. Я никогда не видел 6-контактного кабеля питания PCI Express с контактом 2, не связаны. У всех была линия 12 В, подключенная к выводу 2. Я также видел утверждения о том, что могут быть нереализованные смысловые линии в Спецификация. Добро пожаловать в неопределенность, которая возникает, когда у вас нет свободно доступные спецификации.Даже с двумя линиями на 12 В стандартная реализация силовых кабелей PCI Express использует достаточно большой калибр провод и достаточно хороший разъем, чтобы обеспечить более трех ампер на провод, необходимых для обеспечения 75 Вт. Тем не менее, 6-контактный кабель питания PCI Express официально обеспечивает всего 75 Вт. Однако, по всей видимости, реальные реализации этой силы кабель может обеспечить более 75 Вт.

8-контактный кабель питания PCI Express

PCI Express 2.0, выпущенная в январе 2007 г., добавила 8-контактный Кабель питания PCI Express. Это просто 8-контактная версия 6-контактный разъем питания PCI Express кабель. Оба в основном используются для обеспечения дополнительной мощности видео. карты. Официально более старая 6-контактная версия обеспечивает максимальную мощность 75 Вт. (хотя неофициально он обычно может предоставить гораздо больше), тогда как новый 8-контактная версия обеспечивает максимум 150 Вт. Очень легко перепутать 8-контактная версия с очень похожим внешним видом EPS 8-контактный кабель на 12 В.

8-контактный разъем PCI Express и EPS 8 пин 12 вольт разъемы поляризованы по-разному, поэтому вы не сможете подключить один кабель к разъему другого типа. То есть вы не сможете подключить неправильный кабель, если не попробуете очень трудно. К сожалению, разъемы Molex Mini-fit Jr., используемые обоими типы силовых кабелей иногда могут быть вставлены в другую поляризацию разъем, если у них всего несколько контактов и вы нажимаете достаточно сильно. Если кабель не скользит легко тогда ты вероятно, пытаюсь вставить не тот кабель.8-контактный разъем PCI Express разъем имеет небольшую пластиковую перемычку, которая не позволяет подключен к EPS 8 пин 12 вольт разъем материнской платы. Вы можете увидеть мост на изображении выше между два крайних правых контакта в верхнем ряду разъема. Но нет такой защиты, чтобы предотвратить EPS 8-контактные кабели на 12 В от подключения к 8-контактному разъему PCI Express на видеокарте. Тот комбинация может подойти, если толкнуть достаточно сильно. И если вы подключите неправильный тип кабеля, тогда ожидайте фейерверк.Некоторые земли и 12 вольт провода для EPS 8 pin 12 вольт обратное по сравнению с 8-контактным PCI Express. К счастью, большинство 8-контактных Разъемы PCI Express помечены как "PCI-E", чтобы люди не спутали их с EPS 8-контактные кабели на 12 В. Если на разъемах нет маркировки, вы можете сказать 8-контактный кабель питания PCI Express от 8-контактного кабеля EPS на 12 В, проверив цвет проводов, которые вставляются в разъем со стороны зажима. На Кабель EPS 8 pin, желтые провода (12 вольт провода) входят в разъем со стороны зажима.На 8-контактном разъеме PCI Express кабель, все провода со стороны зажима черные (заземление). То же самое, что и с 6-контактный разъем питания PCI Express кабель. Конечно, ничто из этого не поможет, если в вашем кабеле используется модный конструкция проводов одного цвета, популярная в моде поставки. В этом случае вам просто нужно быть очень осторожным или надеяться, что разъемы промаркированы.

Распиновка
Контакты с 1 по 3 Контакты с 4 по 6
Описание Цвет провода Номер пина Номер пина Цвет провода Описание
+12 В желтый 1 5 черный земля
+12 В желтый 2 6 черный земля
+12 В желтый 3 7 черный земля
земля черный 4 8 черный земля
Номера деталей разъема
Разъем видеокарты Кабельный разъем Клеммы Максимальный ток на цепь
? ? ? ?
Официальная максимальная мощность кабеля / разъема для подачи
Рейка напряжения Кол-во линий Максимальный ток Максимальная мощность
+12 В 3 4.167 150 Вт
6 + 2-контактный кабель питания PCI Express

Некоторые видеокарты имеют 6-контактные разъемы питания PCI Express и другие 8-контактные разъемы питания PCI Express. Многие блоки питания поставляются с кабелем питания 6 + 2 PCI Express, который совместим с обоими видами видеокарт. Кабель питания 6 + 2 PCI Express состоит из двух частей: 6 часть булавки, и часть 2 булавки. Если поставить два части вместе, то у вас есть полный 8-контактный кабель питания PCI Express.Но если вы разделите разъем на две части, затем вы можете подключить 6-контактную часть к старый 6-контактный разъем PCI Express и оставьте 2-контактную часть отключенной. Таким образом, для совместимости с вашим источником питания должен быть только один кабель 6 + 2. с 6-контактными и 8-контактными разъемами PCI Express.


Блок питания ATX12V ver.2.2 :: HEC COMPUCASE Enterprise Co., Ltd

ATX12V v2.3
Серия TN-WX

115/230 В

Размеры (ВxШxГ): 86x150x140 мм
Размер вентилятора: 120 мм
OPP / OVP / SCP
OCP (дополнительно)
BSMI / FCC / cTUVus
Модель \ Выход +3.3В + 5В + 12V1 + 12В2 + 12В3 -12В + 5VSB Суммарная мощность
HEC-500TN-2WX 24А 15А 18А 18А 18А 0.5А 500 Вт
130 Вт 420 Вт 6 Вт 15 Вт
HEC-550TN-2WX 24А 15А 20А 20А 20А 0.5А 550 Вт
140 Вт 492 Вт 6 Вт 15 Вт
HEC-600TN-2WX 24А 17А 24А 24А 24А 0.5А 600 Вт
140 Вт 576 Вт 6 Вт 15 Вт

ATX12V v2.2
VN-RX серии

115 В

Размеры (ВxШxГ): 86x150x140 мм
OPP / OVP / SCP

BSMI / CE / FCC / TUV / cTUVus
Модель \ Выход +3.3В + 5В + 12V1 + 12В2 -12В + 5VSB Суммарная мощность
HEC-250VN-2RX 14А 12А 16А 16А 0.3А 250 Вт
105 Вт 228 Вт 3.6 Вт 10 Вт
HEC-300VN-2RX 18А 12А 18А 18А 0.3А 300 Вт
115 Вт 252 Вт 3.6 Вт 10 Вт
HEC-350VN-2RX 20А 12А 20А 20А 0.3А 350 Вт
125 Вт 276 Вт 3.6 Вт 10 Вт
HEC-400VN-2RX 20А 14А 21А 21А 0.3А 400 Вт
130 Вт 324 Вт 3.6 Вт 10 Вт
HEC-450VN-2RX 22А 15А 22А 22А 0.3А 450 Вт
130 Вт 360 Вт 3.6 Вт 10 Вт

ATX12V v2.2
Серия VP-RX (пассивная коррекция коэффициента мощности)

230 В

Размеры (ВxШxГ): 86x150x140 мм
OPP / OVP / SCP

CE / TUV
Модель \ Выход +3.3В + 5В + 12V1 + 12В2 -12В + 5VSB Суммарная мощность
HEC-250VP-2RX 14А 12А 16А 16А 0.3А 250 Вт
105 Вт 228 Вт 3.6 Вт 10 Вт
HEC-300VP-2RX 18А 12А 18А 18А 0.3А 300 Вт
115 Вт 252 Вт 3.6 Вт 10 Вт
HEC-350VP-2RX 20А 12А 20А 20А 0.3А 350 Вт
125 Вт 276 Вт 3.6 Вт 10 Вт
HEC-400VP-2RX 20А 14А 21А 21А 0.3А 400 Вт
130 Вт 324 Вт 3.6 Вт 10 Вт
HEC-450VP-2RX 22А 15А 22А 22А 0.3А 450 Вт
130 Вт 360 Вт 3.6 Вт 10 Вт

ATX12V v2.2
Серия VN-DX

115 В или 230 В

Размеры (ВxШxГ): 86x150x160 мм
OPP / OVP / SCP

BSMI / FCC / cTUVus
Модель \ Выход +3.3В + 5В + 12V1 + 12В2 -12В + 5VSB Суммарная мощность
HEC-250VN-2DX 14А 12А 16А 16А 0.3А 250 Вт
105 Вт 228 Вт 3.6 Вт 10 Вт
HEC-300VN-2DX 18А 12А 18А 18А 0.3А 300 Вт
115 Вт 252 Вт 3.6 Вт 10 Вт
HEC-350VN-2DX 20А 12А 20А 20А 0.3А 350 Вт
125 Вт 276 Вт 3.6 Вт 10 Вт
HEC-400VN-2DX 20А 14А 21А 21А 0.3А 400 Вт
130 Вт 324 Вт 3.6 Вт 10 Вт
HEC-450VN-2DX 22А 15А 22А 22А 0.3А 450 Вт
130 Вт 360 Вт 3.6 Вт 10 Вт
HEC-500VN-2DX 30А 30А 22А 22А 0.3А 500 Вт
180 Вт 360 Вт 3.6 Вт 10 Вт

ATX12V v2.2
Серия VP-DX (пассивная коррекция коэффициента мощности)

230 В

Размеры (ВxШxГ): 86x150x160 мм
OPP / OVP / SCP

CE / TUV
Модель \ Выход +3.3В + 5В + 12V1 + 12В2 -12В + 5VSB Суммарная мощность
HEC-250VP-2DX 14А 12А 16А 16А 0.3А 250 Вт
105 Вт 228 Вт 3.6 Вт 10 Вт
HEC-300VP-2DX 18А 12А 18А 18А 0.3А 300 Вт
115 Вт 252 Вт 3.6 Вт 10 Вт
HEC-350VP-2DX 20А 12А 20А 20А 0.3А 350 Вт
125 Вт 276 Вт 3.6 Вт 10 Вт
HEC-400VP-2DX 20А 14А 21А 21А 0.3А 400 Вт
130 Вт 324 Вт 3.6 Вт 10 Вт
HEC-450VP-2DX 22А 15А 22А 22А 0.3А 450 Вт
130 Вт 360 Вт 3.6 Вт 10 Вт
HEC-500VP-2DX 30А 30А 22А 22А 0.3А 500 Вт
180 Вт 360 Вт 3.6 Вт 10 Вт

ATX12V v2.2
Серия VN-WX

115 В или 230 В

Размеры (ВxШxГ): 86x150x140 мм
OPP / OVP / SCP

BSMI / FCC / cTUVus
Модель +3.3В + 5В + 12V1 + 12В2 -12В + 5Всб Всего
HEC-250VN-2WX 14А 12А 16А 16А 0.3А 250 Вт
105 Вт 228 Вт 3.6 Вт 10 Вт
HEC-300VN-2WX 18А 12А 18А 18А 0.3А 300 Вт
115 Вт 252 Вт 3.6 Вт 10 Вт
HEC-350VN-2WX 20А 12А 20А 20А 0.3А 350 Вт
125 Вт 276 Вт 3.6 Вт 10 Вт
HEC-400VN-2WX 20А 24А 14А 15А 0.3А 400 Вт
130 Вт 324 Вт 3.6 Вт 10 Вт

ATX12V v2.2
Серия VP-WX (пассивная коррекция коэффициента мощности)

230 В

Размеры (ВxШxГ): 86x150x140 мм
OPP / OVP / SCP

CE / TUV
Модель +3.3В + 5В + 12V1 + 12В2 -12В + 5Всб Всего
HEC-250VP-2WX 14А 12А 16А 16А 0.3А 250 Вт
105 Вт 228 Вт 3.6 Вт 10 Вт
HEC-300VP-2WX 18А 12А 18А 18А 0.3А 300 Вт
115 Вт 252 Вт 3.6 Вт 10 Вт
HEC-350VP-2WX 20А 12А 20А 20А 0.3А 350 Вт
125 Вт 276 Вт 3.6 Вт 10 Вт

ATX12V вер2.3 Источник питания :: HEC COMPUCASE Enterprise Co., Ltd

Форм-фактор
ATX12V v2.3
ATX12V v2.2
ATX12V v2.01
TFX12V
Шлейф ATX12V
SFX12V
IPC Power

ATX12V вер.2.3
Серии Мощность Вентиляторы охлаждения Вход переменного тока PFC
250 300 350 400 450 500 550 600 650 700 750 800 850 900 1000 1050 1200 8см Двойной 8 см 8 + 12 см 12см 14см
TG Полный диапазон Активный
TC Полный диапазон Активный

ATX12V v2.3
Серия TG (активный PFC)

Полный диапазон

Размеры (ВxШxГ): 86x150x180 мм
Размер вентилятора: 140 мм
OCP / OPP / OVP / SCP

OTP (дополнительно)
BSMI / CE / FCC / TUV / cTUVus
Модель +3.3В + 5В + 12В1 + 12В2 -12В + 5Всб Всего
HEC-500TG 24А 22А 36A 36A 0.3А 500 Вт
120 Вт 492 Вт
HEC-550TG 24А 22А 36A 36A 0.3А 550 Вт
120 Вт 540 Вт
HEC-600TG 24А 24А 40А 40А 0.5А 3,5 А 600 Вт
125 Вт 588 Вт
HEC-650TG 24А 24А 40А 40А 0.5А 3,5 А 650 Вт
125 Вт 636 Вт
HEC-700TG 24А 21А 40А 40А 0.5А 3,5 А 700 Вт
125 Вт 684 Вт
HEC-750TG 24А 24А 40А 40А 0.5А 3,5 А 750 Вт
125 Вт 744 Вт
HEC-850TG 25А 25А 50А 50А 0.8A 850 Вт
160 Вт 828 Вт
HEC-K05TG 25А 25А 60А 60А 0.8A 1050 Вт
160 Вт 1020Вт
HEC-K12TG 25А 25А 60А 60А 0.8A 1200 Вт
160 Вт 1164 Вт

ATX12V v2.3
Серия TC (активная коррекция коэффициента мощности)

Полный диапазон


300 ~ 650 Вт:
- Размеры (ВxШxГ): 86x150x180 мм
- Размер вентилятора: 120 мм
700 ~ 1200 Вт:
-
Размер (ВxШxГ): 86x150x180 мм 920CP11
- Размер вентилятора 920VP / OP1985 мм: 140VP / SCP
BSMI / CE / FCC / TUV / cTUVus

Модель +3.3В + 5В + 12В1 + 12В2 -12В + 5Всб Всего
HEC-300TC 21А 15А 14А 14А 0.3А 300 Вт
103 Вт 288 Вт
HEC-350TC 21А 15А 17А 17А 0.3А 350 Вт
103 Вт 336 Вт
HEC-400TC 24А 15А 24А 20А 0.3А 400 Вт
120 Вт 388 Вт
HEC-450TC 24А 15А 26А 20А 0.3А 450 Вт
120 Вт 420 Вт
HEC-500TC 24А 20А 28А 20А 0.3А 500 Вт
120 Вт 460 Вт
HEC-550TC 24А 20А 28А 22А 0.3А 550 Вт
120 Вт 516 Вт
HEC-600TC 24А 20А 30А 22А 0.3А 600 Вт
130 Вт 574 Вт
HEC-650TC 24А 20А 30А 24А 0.3А 650 Вт
130 Вт 624 Вт
HEC-700TC 24А 20А 30А 26А 0.3А 700 Вт
150 Вт 670 Вт
HEC-750TB 24А 20А 30А 30А 0.3А 750 Вт
150 Вт 672 Вт

Thermaltake Smart Series 430 Вт, постоянное питание ATX 12 В V2.3 Сертифицированная 80 PLUS 5-летняя гарантия Активный блок питания с коррекцией коэффициента мощности Haswell Ready PS-SPD-0430NPCWUS-W

Thermaltake Smart 430W

Сочетая в себе различные высококачественные компоненты, серия Smart - модели мощностью от 430 Вт до 700 Вт - экономит энергию за счет высокого КПД до 86% и подходит для любой основной сборки с самыми высокими требованиями. Встроенный интеллектуальный вентилятор охлаждения обеспечивает отличный воздушный поток при исключительно низком уровне шума.Кроме того, конструкция с одинарной шиной +12 В обеспечивает непрерывную работу со стабильной и надежной работой.

Сверхтихий вентилятор 120 мм

Серия

SMART оснащена 120-миллиметровым охлаждающим вентилятором с интеллектуальной системой управления частотой вращения, чтобы гарантировать низкую производительность и бесшумную работу.

Несколько разъемов

Серия

Smart предлагает выбор кабеля для пользователей при питании системы от оптимального напряжения. Наличие нескольких разъемов упрощает установку кабеля.

Сертификация 80 PLUS Standard и поддержка Intel C6 / C7

Обеспечивает КПД до 86% в условиях реальной нагрузки, гарантируя минимальные потери мощности. Кроме того, серия Smart оптимизирована для работы со всеми поколениями процессоров Intel для достижения максимальной экономии энергии.

Высококачественные компоненты

Высококачественные компоненты обеспечивают бесперебойную работу, стабильную и надежную работу, отсутствие взрыва конденсатора и утечки.

Одиночный выход +12 В

Серия

Smart оснащена мощной шиной +12 В, обеспечивающей превосходные характеристики при всех типах нагрузки системы. См. Выходные характеристики ниже:

Спецификация

P / N PS-SPD-0430NPCWUS-W
Тип Intel ATX 12 В 2.3
Макс.Выходная мощность 430 Вт
Цвет Черный
Размеры (В x Ш x Г) 86 мм x 150 мм x 140 мм
PFC (коррекция коэффициента мощности) Активный PFC
Сигнал хорошего питания 100-500 мс
Время удержания 16 мс (минимум) при нагрузке 80%
Входной ток 8A макс
Диапазон входной частоты 50 Гц - 60 Гц
Входное напряжение 100–240 В перем. Тока
Рабочая температура от 5 ° C до + 40 ° C
Рабочая влажность от 20% до 85%, без конденсации
Рабочая температура от -40 ° C до +55 ° C
Влажность при хранении от 10% до 95%, без конденсации
Система охлаждения 120 мм Вентилятор: 1800 р.ВЕЧЕРА. ± 10%
КПД КПД 82-86% при нагрузке 20-100%
Среднее время безотказной работы 100,000 часов минимум
Сертификат безопасности CE / CB / TUV / UL / FCC
Разъем PCI-E PCI-E 6 + 2 контакта x 4
Защита ОВП, ОПП, SCP

ATX

Эта статья посвящена форм-фактору компьютера.Для использования в других целях, см ATX (значения).

Материнская плата ATX.

ATX ( Advanced Technology eXtended ) - это спецификация форм-фактора материнской платы, разработанная Intel в 1995 году для улучшения предыдущих стандартов де-факто, таких как форм-фактор AT. Это было первое за многие годы большое изменение в конструкции корпуса компьютера, материнской платы и блока питания, улучшившее стандартизацию и взаимозаменяемость деталей. Спецификация определяет основные механические размеры, точку крепления, панель ввода-вывода, питание и интерфейсы разъемов между корпусом компьютера, материнской платой и источником питания.Благодаря предлагаемым улучшениям, включая более низкую стоимость, ATX полностью обогнал AT в качестве форм-фактора по умолчанию для новых систем в течение нескольких лет. ATX решила многие проблемы форм-фактора AT, которые разочаровали сборщиков систем. Другие стандарты для меньших плат (включая microATX, FlexATX и mini-ITX) обычно сохраняют базовую заднюю компоновку, но уменьшают размер платы и количество позиций слотов расширения. В 2003 году Intel анонсировала стандарт BTX, предназначенный для замены ATX.По состоянию на 2009 год [обновление] , форм-фактор ATX остается стандартом для домашних мастеров; Однако BTX проникла в готовые системы, что было разработано для решения проблем с материнскими платами BAT и LPX

.

Официальные спецификации были выпущены Intel в 1995 году и с тех пор неоднократно пересматривались, последней из которых была версия 2.3, [1] , выпущенная в 2007 году.

Полноразмерная плата ATX имеет размер 12 × 9,6 дюйма (305 × 244 мм). Это позволяет многим шасси форм-фактора ATX также принимать платы microATX.

Разъемы

Пластины ввода-вывода ATX для задних разъемов материнской платы

В задней части системы были внесены некоторые серьезные изменения. Стандарт AT имел только разъем для клавиатуры и слоты расширения для задних панелей дополнительных карт. Любые другие встроенные интерфейсы (например, последовательные и параллельные порты) должны были быть подключены с помощью выводных выводов к разъемам, которые были установлены либо в пространствах, предусмотренных корпусом, либо на скобах, помещенных в неиспользуемые позиции слотов расширения. ATX позволял каждому производителю материнской платы размещать эти порты в прямоугольной области на задней панели системы, при этом расположение они могли определять сами, хотя большинство производителей следовали ряду общих шаблонов в зависимости от того, какие порты предлагает материнская плата.Корпуса обычно снабжены откидной панелью, также известной как пластина ввода-вывода или экран ввода-вывода, в одном из распространенных способов. При необходимости пластины ввода-вывода можно заменить в соответствии с устанавливаемой материнской платой; пластины ввода-вывода обычно входят в комплект материнских плат, не предназначенных для конкретного компьютера. Компьютер будет работать правильно без установленной пластины, хотя в корпусе будут открытые зазоры, и защита от электромагнитных / радиопомех будет нарушена. Изготовлены панели, позволяющие разместить плату AT в корпусе ATX.

ATX также сделал разъемы для клавиатуры и мыши в стиле PS / 2 mini-DIN повсеместными. Системы AT использовали 5-контактный разъем DIN для клавиатуры и обычно использовались с мышами с последовательным портом (хотя порты мыши PS / 2 также были обнаружены в некоторых системах). Многие современные материнские платы постепенно отказываются от разъемов клавиатуры и мыши в стиле PS / 2 в пользу более современной универсальной последовательной шины. Другие устаревшие разъемы, которые постепенно выводятся из эксплуатации на современных материнских платах ATX, включают 25-контактные параллельные порты и 9-контактные последовательные порты RS-232.На их месте находятся встроенные периферийные порты, такие как Ethernet, FireWire, eSATA, аудиопорты (как аналоговые, так и S / PDIF), видео (аналоговые D-sub, DVI или HDMI) и дополнительные порты USB.

Варианты

Сравнение размеров материнских плат ATX. MicroATX / встроенный ATX (244 × 244 мм)

Mini ATX (284x208 мм)

Стандартный ATX (305 × 244 мм)

Расширенный ATX (EATX) (305 × 330 мм)

расширенный расширенный ATX (EEATX) (347 × 330 мм)

Было указано несколько форм-факторов, производных от ATX, которые используют один и тот же источник питания, крепления и базовую компоновку задней панели, но устанавливают разные стандарты для размера платы и количества слотов расширения.Двумя наиболее популярными являются размеры Standard (6 слотов) и Micro ATX (4 слота). Здесь длина означает расстояние по краю внешнего разъема

.
ширина длина цвет в изображении
FlexATX 9 дюймов (229 мм) 7,5 дюйма (191 мм)
microATX и EmbATX 9,6 дюйма (244 мм) 9,6 дюйма (244 мм)
Мини ATX 11.2 дюйма (284 мм) 8,2 дюйма (208 мм)
Стандартный ATX 12 дюймов (305 мм) 9,6 дюйма (244 мм)
EATX (расширенный ATX) 12 дюймов (305 мм) 13 дюймов (330 мм)
EEATX (расширенный расширенный ATX) 13,68 дюйма (347 мм) 13 дюймов (330 мм)
WTX (рабочая станция ATX) 14 дюймов (356 мм) 16,75 дюйма (425 мм)

Ультра ATX, XL-ATX

В 2008 году Foxconn представила прототип материнской платы Foxconn F1, которая имеет ту же ширину, что и стандартная материнская плата ATX, но увеличенная 14.4 дюйма длиной для размещения 10 слотов. [2] Фирма назвала новый «форм-фактор» для этой материнской платы «Ultra ATX» [3] на своей выставке CES 2008. Также на выставке CES в январе 2008 года была представлена ​​плата Lian Корпус Li Armorsuit PC-P80 с 10 слотами для материнской платы [4]

В отличие от Ultra-ATX, который был полностью определен одной компанией, XL-ATX еще не имеет установленных стандартов размеров. В апреле 2010 года компания Gigabyte Technology объявила о выпуске 12,8 дюйма на 9 дюймов.Материнская плата GA-890FXA-UD7 шириной 6 дюймов, которая позволяла перемещать все семь слотов вниз на одну позицию слота. Дополнительная длина могла позволить разместить до восьми слотов расширения, но позиция верхнего слота в этой конкретной модели свободна. , Корпорация EVGA уже выпустила материнскую плату XL-ATX размером 13,5 дюймов и шириной 10,3 дюйма под названием EVGA X58 Classic 4-Way SLI . Версия XL-ATX от EVGA имеет место для девяти слотов расширения, но верхний две позиции свободны [5] Обратите внимание, что хотя на обеих платах есть место для дополнительных слотов расширения, ни одна из них не использует это дополнительное место для размещения карт.Во втором квартале 2010 года компания Gigabyte выпустила еще одну материнскую плату XL-ATX с номером модели GA-X58A-UD9, но она также имеет только 7 слотов PCI-Express x16 (дополнительное пространство из форм-фактора XL-ATX, похоже, необходимо для охлаждения набора микросхем).

HPTX

В 2010 году корпорация EVGA выпустила новую материнскую плату «Super Record 2» или SR-2, размер которой превосходит «EVGA X58 Classified 4-Way SLI». Новая плата предназначена для установки двух процессоров с разъемом Dual QPI LGA1366 (например, Intel Xeon), аналогична материнской плате Intel SkullTrail, которая может вмещать два процессора Intel Core 2 Quad, и имеет в общей сложности семь разъемов PCI-E и 12 слотов оперативной памяти DDR3.Новый форм-фактор получил название HPTX и имеет размеры 13,6 на 15 дюймов (34,5 на 38,1 см). [6]

Блок питания

Согласно спецификации ATX, блок питания должен обеспечивать три основных выхода: +3,3 В, +5 В и +12 В. Также требуются маломощные источники питания –12 В и 5 В SB (резервный). Выход -5 В изначально требовался, потому что он подавался на шину ISA, но он стал устаревшим с удалением шины ISA в современных ПК и был удален в более поздних версиях стандарта ATX.

Изначально материнская плата питалась от одного 20-контактного разъема. Блок питания ATX имеет ряд разъемов периферийного питания и (в современных системах) два разъема для материнской платы: 4-контактный вспомогательный разъем, обеспечивающий дополнительное питание ЦП, и основной 24-контактный разъем источника питания, расширение оригинальная 20-контактная версия.

Разъем ATX 2.0
24-контактный разъем блока питания ATX12V 2.x
(20-контактный без последних четырех: 11, 12, 23 и 24)
Цвет Сигнал Штифт Штифт Сигнал Цвет
Оранжевый +3.3 В 1 13 +3,3 В оранжевый
+3,3 V sense Коричневый
Оранжевый +3,3 В 2 14 −12 В Синий
Черный Земля 3 15 Земля Черный
Красный +5 В 4 16 Включение Зеленый
Черный Земля 5 17 Земля Черный
Красный +5 В 6 18 Земля Черный
Черный Земля 7 19 Земля Черный
Серый Мощность хорошая 8 20 Зарезервировано НЕТ
Фиолетовый +5 В в режиме ожидания 9 21 +5 В Красный
Желтый +12 В 10 22 +5 В Красный
Желтый +12 В 11 23 +5 В Красный
Оранжевый +3.3 В 12 24 Земля Черный
  • Контакты 8 и 16 (заштрихованы) - это сигналы управления, а не питания:
    • Питание на подтягивается до +5 В блоком питания, и для его включения необходимо установить низкий уровень.
    • Power good - низкий уровень, когда другие выходы еще не достигли или собираются покинуть правильное напряжение.
  • Контакт 13 обеспечивает питание +3,3 В, а также имеет второй более тонкий провод для дистанционного измерения. [7]
  • Вывод 20 (ранее –5 В, белый провод) отсутствует в текущих блоках питания; это было необязательно в ATX и ATX12V ver. 1.2, и удален с вер. 1.3.
  • Правые контакты имеют номера 11–20 в 20-контактной версии.

Четыре провода имеют специальные функции:

  • PS_ON # или Включение питания - это сигнал от материнской платы к источнику питания. Когда линия подключена к земле (материнской платой), питание включается.Внутри источника питания он внутренне подтянут до +5 В. [8] [9]
  • PWR_OK или Power good - это выходной сигнал блока питания, который указывает на то, что его выход стабилизирован и готов к использованию. Он остается низким в течение короткого времени (100–500 мс) после того, как сигнал PS_ON # перейдет в низкий уровень. [10]
  • +5 В SB или +5 В в режиме ожидания подает питание даже тогда, когда остальные линии питания отключены.Его можно использовать для питания схемы, которая управляет сигналом включения питания.
  • +3,3 V sense должен быть подключен к +3,3 V на материнской плате или ее разъему питания. Это соединение позволяет дистанционно определять падение напряжения в проводке источника питания.

Обычно напряжение питания всегда должно находиться в пределах ± 5% от номинального значения. Однако малоиспользуемые отрицательные напряжения питания имеют допуск ± 10%. Существует спецификация для пульсации в полосе частот 10 Гц – 20 МГц: [8]

Питание [В] Допуск Диапазон (мин.до макс.) Пульсация (стр. До стр. Макс.)
+5 В постоянного тока ± 5% (± 0,25 В) от +4,75 В до +5,25 В 50 мВ
−5 В постоянного тока ± 10% (± 0,50 В) от –4,50 В до –5,50 В 50 мВ
+12 В постоянного тока ± 5% (± 0,60 В) от +11,40 В до +12,60 В 120 мВ
−12 В постоянного тока ± 10% (± 1.2 В) от –10,8 В до –13,2 В 120 мВ
+3,3 В постоянного тока ± 5% (± 0,165 В) +3,135 В до +3,465 В 50 мВ
+5 В SB ± 5% (± 0,25 В) от +4,75 В до +5,25 В 50 мВ

Физические характеристики

Блоки питания

ATX обычно имеют размеры 6 × 3,4 × 5,5 (дюймов) и 150 мм × 86 мм × 140 мм в метрической системе и имеют общую монтажную схему с четырьмя винтами, расположенными на задней стороне блока.

Основные отличия от конструкции AT

Выключатель питания
Компьютерные корпуса в стиле

AT имели кнопку питания, которая была напрямую подключена к системному блоку питания компьютера (PSU). Общая конфигурация представляла собой двухполюсный выключатель сетевого напряжения с фиксацией и четырьмя контактами, подключенными к проводам четырехжильного кабеля. Провода были либо припаяны к кнопке питания (что затрудняло замену блока питания в случае его отказа), либо использовались гнезда для лезвий.

Типичный ATX 1.3 блока питания. Слева направо, разъемы: 20-контактная материнская плата, 4-контактный «разъем P4», монитор оборотов вентилятора (обратите внимание на отсутствие провода питания), разъем питания SATA (черный), «разъем Molex» и разъем для гибких дисков. Внутренний вид в блоке питания ATX.

Блок питания ATX не подключается напрямую к кнопке питания системы, что позволяет выключить компьютер с помощью программного обеспечения. Тем не менее, многие блоки питания ATX имеют ручной переключатель на задней панели, чтобы убедиться, что компьютер действительно выключен и на его компоненты не подается питание.Когда этот переключатель включен, энергия по-прежнему течет к компонентам, даже когда компьютер кажется "выключенным". Это называется программным выключением или режимом ожидания и может использоваться для удаленного пробуждения через Wake-on-Ring или Wake-on-LAN, но обычно используется для включения компьютера с помощью переключателя на передней панели.

Подключение питания к материнской плате

Подключение блока питания к материнской плате было изменено со старого стандарта AT; У AT были два одинаковых разъема, которые можно было случайно поменять местами, вставив разъемы с разными ключами на место, что обычно приводило к короткому замыканию и необратимому повреждению материнской платы (практическое правило безопасной работы заключалось в том, чтобы соединять расположенные рядом разъемы с платой. черные провода вместе).ATX использовал один большой разъем с ключом, который нельзя было подключить неправильно. Новый разъем также обеспечивает источник питания 3,3 В, избавляя материнские платы от необходимости получать это напряжение от шины 5 В. Некоторые материнские платы, особенно те, которые были произведены после внедрения ATX, но пока оборудование AT все еще использовалось, поддерживали блоки питания AT и ATX.

При использовании блока питания ATX для других целей, кроме питания материнской платы ATX, питание можно полностью включить (оно всегда частично включено для работы «пробуждающих» устройств), закоротив контакт «power-on» на разъеме ATX ( контакт 16, зеленый провод) к черному проводу (заземлению), что и делает кнопка питания в системе ATX.Должна присутствовать как минимум указанная минимальная нагрузка, требуемая для блока питания; стандарт не определяет работу без нагрузки, и соответствующий блок питания может отключиться, выдать неверное напряжение или иным образом выйти из строя, но не будет опасным или поврежденным.

Воздушный поток

Исходная спецификация ATX требовала, чтобы блок питания располагался рядом с процессором, а вентилятор блока питания забирал охлаждающий воздух снаружи корпуса и направлял его на процессор. Считалось, что в этой конфигурации охлаждение процессора будет достижимо без необходимости в активном радиаторе.[1] Эта рекомендация была удалена из более поздних спецификаций; современные блоки питания ATX обычно выпускают воздух из корпуса.

Модификации блока питания ATX

Оригинальный ATX

ATX, представленный в конце 1995 года, определял три типа разъемов питания:

  • 4-контактный «разъем Molex» - передается напрямую из стандарта AT: +5 В и +12 В для жестких дисков P-ATA, CD-ROM, 5,25-дюймовых флоппи-дисководов и другой периферии. [11]
  • 4-контактный разъем для гибких дисков Berg - перенесен напрямую из стандарта AT: +5 В и +12 В на 3.5-дюймовые дисководы для гибких дисков и другие периферийные устройства. [12]
  • 20-контактный разъем основной материнской платы Molex Mini-fit Jr. - новинка стандарта ATX.
  • Дополнительный 6-контактный разъем AUX, обеспечивающий дополнительные источники питания 3,3 В и 5 В на материнскую плату, если это необходимо. Он использовался для питания ЦП на материнских платах с модулями регулятора напряжения ЦП, для которых требовалось 3,3 В и / или 5 В, и которые не могли получить достаточную мощность через обычный 20-контактный разъем.

В спецификации распределения питания указано, что большая часть питания блока питания должна подаваться на 5 В и 3.Шины 3 В, потому что большинство электронных компонентов (ЦП, ОЗУ, чипсет, карты PCI, AGP и ISA) используют для питания 5 В или 3,3 В. Шина 12 В использовалась только вентиляторами и двигателями периферийных устройств (HDD, FDD, CD-ROM и т. Д.).

Первоначальная спецификация блока питания ATX была немного изменена до 2000 года.

ATX12V 1.x

При разработке платформы Pentium 4 в 1999/2000 годах стандартный 20-контактный разъем питания ATX был признан недостаточным для удовлетворения растущих требований к линиям питания; стандарт был значительно переработан в ATX12V 1.0 (ATX12V 1.x иногда неточно называют ATX-P4). ATX12V 1.x также был принят системами AMD Athlon XP и Athlon 64.

ATX12V 1.0

Основные изменения и дополнения в ATX12V 1.0 (выпущенном в феврале 2000 г.):

  • Увеличена мощность на шине 12 В (мощность на шинах 5 В и 3,3 В в основном осталась прежней).
  • Дополнительный 4-контактный мини-разъем JR (Molex 39-01-2040), 12-вольтный разъем для питания ЦП. [13] Формально называемый разъемом питания +12 В , его обычно называют разъемом P4 , потому что он впервые был необходим для поддержки процессора Pentium 4.

До Pentium 4 процессоры обычно питались от шины 5В. Более поздние процессоры работают при гораздо более низких напряжениях, обычно около 1 В, а некоторые потребляют более 100 А. Невозможно обеспечить питание при таких низких напряжениях и больших токах от стандартного системного источника питания, поэтому Pentium 4 установил практику его генерации. с преобразователем постоянного тока в постоянный ток на материнской плате рядом с процессором, питаемым от 4-контактного разъема 12 В.

ATX12V 1.1

Это незначительное изменение от августа 2000 года.Мощность на шине 3,3 В была немного увеличена, и внесены другие меньшие изменения.

ATX12V 1,2

Относительно небольшая доработка с января 2002 года. Единственным существенным изменением было то, что шина -5 В больше не требовалась (она стала необязательной). Это напряжение использовалось только в некоторых старых системах с некоторыми дополнительными картами ISA.

ATX12V 1.3

Введен в апреле 2003 г. (месяц после 2.0). В этот стандарт внесены некоторые изменения, в основном незначительные. Некоторые из них:

  • Немного увеличено напряжение на шине 12 В.
  • Определены минимальные требования к КПД блока питания при легкой и нормальной нагрузке.
  • Определенные акустические уровни.
  • Введение разъема питания Serial ATA (но определяется как дополнительный).
  • Шина −5 В запрещена.
ATX12V 2.x
В

ATX12V 2.x внесены очень значительные изменения в конструкцию распределения питания. При анализе требований к электропитанию современной архитектуры ПК было определено, что было бы намного дешевле и практичнее питать большинство компонентов ПК от шин 12 В вместо 3.Шины 3 В и 5 В.

ATX12V 2.0
ATX 450 PHF.

Приведенный выше вывод был включен в ATX12V 2.0 (представленный в феврале 2003 г.), который определил совершенно иное распределение мощности по сравнению с ATX12V 1.x:

  • Основной разъем питания ATX увеличен до 24 контактов. Дополнительные четыре контакта обеспечивают одну дополнительную цепь 3,3 В, 5 В и 12 В.
  • 6-контактный разъем AUX из ATX12V 1.x был удален, потому что дополнительные цепи 3,3 В и 5 В, которые он предоставлял, теперь встроены в 24-контактный основной разъем.
  • Большая часть мощности теперь подается на шины 12 В. Стандарт определяет, что для безопасного удовлетворения требований к питанию необходимы две независимые шины 12 В (12 В 2 для 4-контактного разъема и 12 В 1 для всего остального) с независимой защитой от перегрузки по току (некоторые блоки питания очень высокой мощности имеют больше чем две рейки, рекомендации для таких больших БП стандартом не даются).
  • Значительно уменьшено питание на шинах 3,3 В и 5 В.
  • Блок питания должен включать кабель питания Serial ATA.
  • Множество других изменений и дополнений в спецификации.
ATX12V v2.01

Это незначительное исправление от июня 2004 г. Удалена ошибочная ссылка на шину -5V. Были внесены и другие незначительные изменения.

ATX12V версии 2.1

Это небольшая доработка от марта 2005 года. Немного увеличена мощность по всем рельсам. Изменились требования к эффективности. Добавлен 6-контактный разъем для видеокарт PCIe, который помогает слоту PCIe на материнской плате, обеспечивая мощность 75 Вт.

ATX12V версии 2.2

Еще одна небольшая доработка. Добавлен 8-контактный разъем для видеокарт PCIe, который обеспечивает еще 150 Вт.

ATX12V версии 2.3

Действует с марта 2007 г. и по состоянию на 2011 г. [обновлено] . Рекомендуемый КПД был увеличен до 80% (при необходимости не менее 70%), а требования к минимальной нагрузке 12 В были снижены. Более высокая эффективность обычно приводит к меньшему потреблению энергии (и меньшему количеству отработанного тепла), а рекомендация 80% приводит источники питания в соответствие с новой Energy Star 4.0 мандатов. [14] Пониженные требования к нагрузке обеспечивают совместимость с процессорами, которые потребляют очень мало энергии во время запуска. [15] Абсолютный предел перегрузки по току в 240 ВА на шину был удален, что позволяет линиям 12 В обеспечивать ток более 20 А на шину.

Производные блоки питания ATX

SFX

SFX - это просто форм-фактора для корпуса блока питания, и характеристики мощности практически идентичны. Таким образом, блок питания SFX в основном взаимозаменяем с блоком питания ATX.Единственное отличие состоит в том, что спецификации SFX не требуют шины -5 В. Поскольку -5 В требуется только для некоторых плат расширения шины ISA, это не проблема современного оборудования и снижает производственные затраты. В результате, вывод 20 ATX, который передавал -5 В, отсутствует в существующих источниках питания; это было необязательно в ATX и ATX12V ver. 1.2, и удален с вер. 1.3.

SFX имеет размеры 100 x 125 x 63,5 (ширина x глубина x высота в мм) с вентилятором 60 мм. Дополнительная замена 80- или 40-мм вентилятора увеличивает или уменьшает высоту устройства. [16]

TFX

Еще один блок питания малого форм-фактора со стандартными разъемами спецификации ATX. Обычно 5,75 дюйма × 3,25 дюйма × 2,5 дюйма (Д) × (Ш) × (В) (146 мм x 83 мм x 64 мм)

WTX

Предоставляет разъем материнской платы в стиле WTX, который несовместим со стандартным разъемом материнской платы ATX.

драм GES

Это производный блок питания ATX12V, созданный AMD для питания своей платформы Athlon MP (двухпроцессорный). Он использовался только на материнских платах высокого класса Athlon MP.Он имеет специальный 8-контактный дополнительный разъем для материнской платы, поэтому для таких материнских плат требуется блок питания AMD GES (эти материнские платы не будут работать с блоками питания ATX (12 В)).

EPS12V

EPS12V определен в SSI и используется в основном SMP / многоядерными системами, такими как Core 2, Core i7, Opteron и Xeon. Он имеет 24-контактный основной разъем (такой же, как ATX12V v2.x), 8-контактный вторичный разъем и дополнительный 4-контактный третичный разъем. Вместо того, чтобы включать дополнительный кабель, многие производители блоков питания реализуют 8-контактный разъем в виде двух комбинируемых 4-контактных разъемов, чтобы обеспечить обратную совместимость с материнскими платами ATX12V.

Последние изменения и дополнения в спецификации

Требования к питанию высокопроизводительных видеокарт резко возросли в течение 2000-х годов, а некоторые высокопроизводительные видеокарты имеют требования к питанию, превышающие возможности разъемов AGP или PCIe. Для этих карт дополнительное питание подавалось через стандартный 4-контактный разъем питания для периферийных устройств или гибких дисков. Графические карты PCIe среднего и высокого класса, произведенные после 2004 года, обычно используют стандартный 6- или 8-контактный разъем питания PCIe непосредственно от блока питания.

Замена старых / новых систем на старые / новые блоки питания

Хотя спецификации блоков питания ATX в основном совместимы по вертикали в обоих направлениях (как электрически, так и физически), существуют потенциальные проблемы при смешивании старых материнских плат / систем с новыми блоками питания и наоборот. Основные вопросы, которые следует учитывать, следующие:

  • Смещения распределения питания по шинам 3,3 В, 5 В и 12 В сильно различаются между старыми и новыми конструкциями блоков питания ATX, а также между старыми и новыми конструкциями компьютерных систем.
  • Старые блоки питания могут не иметь разъемов, необходимых для правильной работы новых компьютерных систем.
  • Для новых систем обычно требуются блоки питания большей мощности, чем для более старых систем.

Это практическое руководство, что смешивать, а что не смешивать:

  • Старые системы (до платформ Pentium 4 и Athlon XP) были спроектированы для получения большей части энергии от шин 5 В и 3,3 В.
  • Из-за преобразователей постоянного тока в постоянный ток на материнской плате, которые преобразуют 12 В в низкое напряжение, необходимое для процессоров Intel Pentium 4 и AMD Athlon XP (и последующих), такие системы потребляют большую часть энергии от шины 12 В.
  • Оригинальные блоки питания ATX имеют распределение питания, разработанное для ПК до P4 / XP. У них нет дополнительного 4-контактного 12-вольтового разъема питания процессора, поэтому они, скорее всего, не могут использоваться с материнскими платами P4 / XP или более новыми. Адаптеры существуют, но потребление мощности на шине 12 В необходимо очень тщательно проверять. Есть вероятность, что он может работать без подключения 4-контактного разъема 12 В, но рекомендуется соблюдать осторожность. [17] [ мертвое звено ]
  • Блоки питания
  • ATX12V 1.x имеют распределение питания, разработанное для ПК P4 / XP, но они также хорошо подходят для старых ПК, поскольку они обеспечивают большую мощность (по сравнению с потребностями старых ПК) как на 12 В, так и на 5 В / 3. .3 В. Не рекомендуется использовать блоки питания ATX12V 1.x на материнских платах ATX12V 2.x, потому что для этих систем требуется гораздо больше энергии на 12 В и гораздо меньше на 3,3 В / 5 В, чем обеспечивают блоки питания ATX12V 1.x.
  • Блоки питания
  • ATX12V 2.x имеют распределение питания, предназначенное для ПК поздних версий P4 / XP, а также для ПК Athlon 64 и Core Duo. Их можно использовать с более ранними ПК P4 / XP, но распределение мощности будет существенно неоптимальным, поэтому следует использовать более мощный блок питания ATX12V 2.0, чтобы компенсировать это несоответствие. ATX12V 2.x также можно использовать с системами pre-P4 / XP, но распределение мощности будет очень неоптимальным (шины 12 В в основном не будут использоваться, а шины 3,3 В / 5 В будут перегружены), поэтому это не рекомендуется.
  • Системы, использующие шину ISA, требуют ATX / ATX12V 1.2 или более ранней версии, поскольку шина ISA требует шины питания −5 В, если на плате не предусмотрен преобразователь постоянного тока в постоянный ток, который подает −5 В. ATX / ATX12V 1.3 и более поздние версии запрещают −5 V-рейка, поэтому блоки питания, построенные для этих версий, обычно не подходят для систем ISA.

Не во всех компьютерах используются стандартные сменные блоки питания ATX. В частности, некоторые проприетарные фирменные машины, а также высокопроизводительные рабочие станции и серверы этого не требуют и требуют точно соответствующего блока питания.

Проблемы с блоками питания Dell

Старые компьютеры Dell, особенно линейки Pentium II и III, примечательны тем, что в источниках питания и материнских платах используются проприетарные силовые кабели. Хотя разъемы материнской платы выглядят как стандартный ATX и фактически подходят для стандартного источника питания, они несовместимы.Не только провода были переключены с одного места на другое, но и количество проводов для данного напряжения было изменено. Таким образом, контакты нельзя просто переставить. [2]

Изменение коснулось не только 20-контактных разъемов ATX, но и дополнительных 6-контактных разъемов. Современные системы Dell могут использовать стандартные разъемы ATX. [3] Владельцы ПК Dell должны проявлять осторожность при попытке заменить исходные материнские платы и блоки питания Dell, так как это может привести к повреждению блока питания или других компонентов.Если цветовая кодировка блока питания на проводке не соответствует стандартам ATX, то, вероятно, это проприетарный код. Схемы подключения для систем Dell обычно доступны на странице поддержки Dell.

Чтобы определить, имеет ли ПК Dell этот соответствующий ATX (непромышленный стандарт), просмотрите схему контактов питания в интерактивном руководстве dell 'SERVICE' (не руководстве пользователя) и сравните его со схемой контактов ATX выше. [18] Более надежным методом является измерение напряжения на разъеме.

Распиновка разъема блока питания типа ATX материнской платы DELL
(Эта нестандартная разводка используется в системах DELL Pentium II и Pentium III)
Цвет Сигнал Штифт Штифт Сигнал Цвет
Красный +5 В 1 11 PS_On Серый
Черный Земля 2 12 Земля Черный
Красный +5 В 3 13 Земля Черный
Черный Земля 4 14 Земля Черный
Оранжевый Мощность хорошая 5 15 −5 В Белый
Фиолетовый +5 VSB (в режиме ожидания) 6 16 +5 В Красный
Желтый +12 В 7 17 +5 В Красный
Синий −12 В 8 18 +5 В Красный
Черный Земля 9 19 КЛЮЧ (пустой)
Черный Земля 10 20 +5 В Красный

[19]
