Что такое аудио выход и для чего он нужен

Аудио выход — это разъем или порт на звуковом оборудовании, через который выводится аудио сигнал. Он позволяет подключать источник звука к другим устройствам, например усилителю или акустической системе. В профессиональных студиях используются различные виды аудио выходов в зависимости от типа оборудования и требований к качеству звука.

Основные функции аудио выходов:

• Передача аудио сигнала от источника к приемнику
• Обеспечение совместимости между разными устройствами
• Минимизация потерь и искажений при передаче сигнала
• Возможность коммутации оборудования в сложных звуковых системах

Аналоговые аудио выходы

Аналоговые выходы передают непрерывный электрический сигнал, который является аналогом исходного звукового колебания. Основные виды аналоговых аудио выходов:

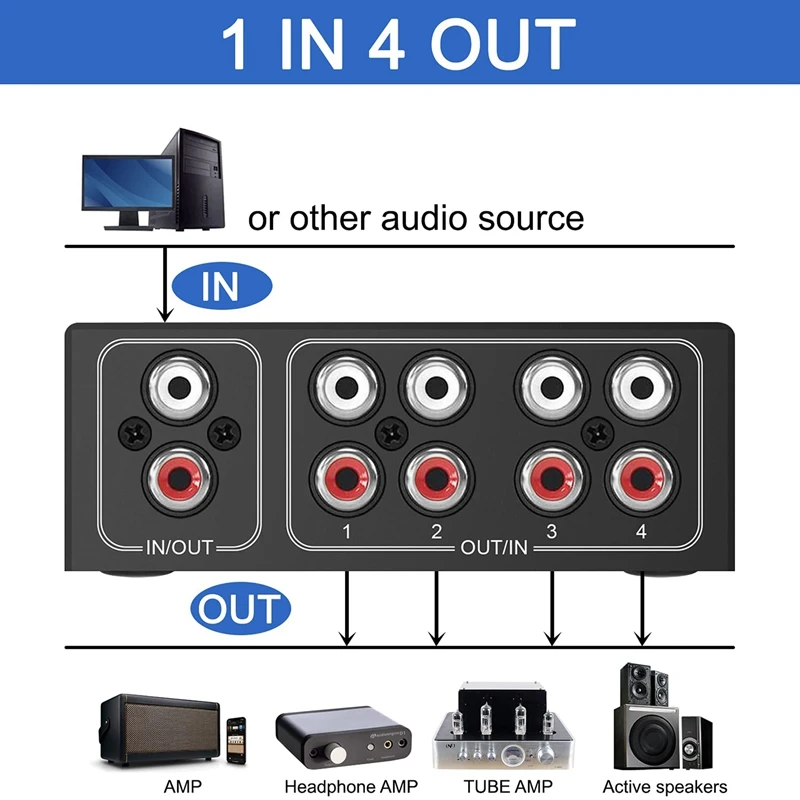

RCA (тюльпан)

RCA — один из самых распространенных бытовых аудио разъемов. Представляет собой круглый штекер с центральным контактом. Обычно используется пара RCA разъемов — красный для правого канала и белый для левого.

Преимущества RCA:

• Простота подключения
• Низкая стоимость
• Широкая распространенность

Недостатки:

• Невысокое качество передачи сигнала
• Подверженность помехам
• Ограниченная длина кабеля

XLR

XLR — профессиональный симметричный аудио разъем с тремя контактами. Обеспечивает передачу балансного сигнала, что позволяет эффективно подавлять помехи.

Достоинства XLR:

• Высокое качество передачи сигнала
• Эффективное подавление помех
• Возможность передачи на большие расстояния
• Надежная фиксация разъема

Недостатки:

• Более высокая стоимость
• Большие габариты

Цифровые аудио выходы

Цифровые выходы передают звук в виде закодированного цифрового потока данных. Это позволяет обеспечить более высокое качество по сравнению с аналоговыми интерфейсами.

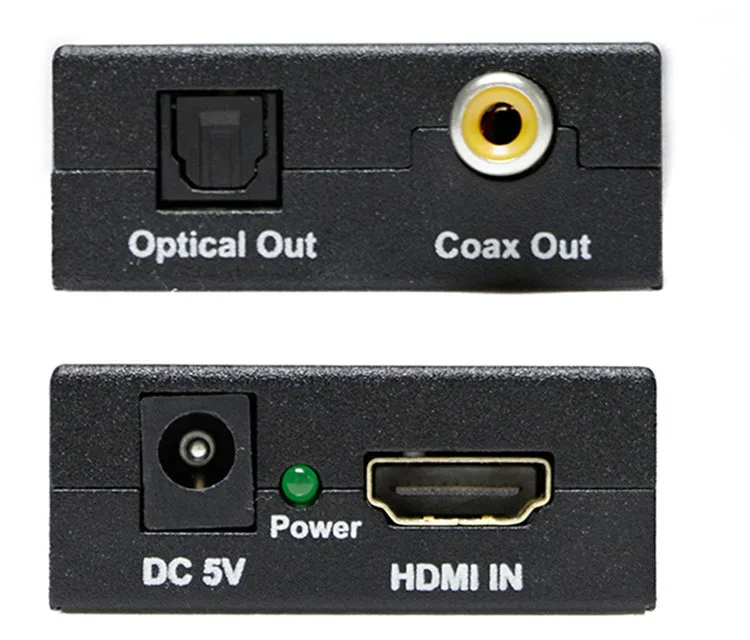

Оптический (TOSLINK)

Оптический выход использует световод для передачи цифрового аудио сигнала. Обычно применяется стандарт S/PDIF.

Преимущества TOSLINK:

• Отсутствие электромагнитных помех
• Гальваническая развязка устройств
• Поддержка многоканального звука

Недостатки:

• Ограниченная длина кабеля
• Хрупкость оптоволокна

Коаксиальный S/PDIF

Коаксиальный цифровой выход также использует стандарт S/PDIF, но для передачи сигнала применяется электрический коаксиальный кабель.

Достоинства коаксиального S/PDIF:

• Высокая помехоустойчивость
• Возможность передачи на большие расстояния
• Поддержка многоканального звука

Недостатки:

• Чувствительность к качеству кабеля
• Возможность образования контуров заземления

Как выбрать аудио выход для студийного оборудования

При выборе аудио выходов для профессиональной студии следует учитывать несколько факторов:

1. Тип сигнала (аналоговый или цифровой)
2. Требуемое качество звука
3. Совместимость с другим оборудованием
4. Длина коммутационных линий
5. Устойчивость к помехам

Для большинства студийных применений рекомендуется использовать профессиональные балансные аналоговые выходы XLR или цифровые интерфейсы AES/EBU. Это обеспечит максимальное качество звука и надежность работы оборудования.

Перспективные технологии аудио выходов

Развитие цифровых технологий привело к появлению новых типов аудио интерфейсов:

• USB Audio — передача звука по интерфейсу USB
• Dante — сетевой аудио протокол для передачи по Ethernet
• MADI — цифровой интерфейс для многоканального звука

Эти технологии позволяют создавать гибкие масштабируемые звуковые системы с минимальными потерями качества. В будущем они могут стать основными стандартами для профессиональных аудио коммуникаций.

Часто задаваемые вопросы об аудио выходах

В чем разница между аудио входом и выходом?

Аудио вход принимает сигнал в устройство, а выход передает сигнал из устройства. Например, микрофонный вход принимает сигнал с микрофона, а линейный выход передает усиленный сигнал на акустическую систему.

Какой аудио выход обеспечивает лучшее качество звука?

Для аналогового сигнала лучшее качество обеспечивает балансный выход XLR. Для цифрового — AES/EBU или оптический TOSLINK. Конкретный выбор зависит от всей звуковой системы.

Можно ли подключать к аудио выходу наушники?

Это зависит от типа выхода. Линейный выход обычно имеет слишком высокий уровень сигнала для наушников. Для них нужен специальный выход для наушников с регулировкой громкости.

Чем отличается балансный выход от небалансного?

Балансный выход передает сигнал по двум проводникам в противофазе, что позволяет эффективно подавлять помехи. Небалансный использует один сигнальный проводник и более подвержен наводкам.

Создание агрегатного устройства для объединения нескольких аудиоинтерфейсов

Функция «Агрегатное устройство» позволяет использовать аудиовходы и выходы с разных устройств одновременно в приложениях Logic Pro, GarageBand, MainStage и большинстве других приложений, совместимых с Core Audio.

При создании агрегатного устройства входы и выходы нескольких устройств объединяются, чтобы они отображались в приложении как одно устройство. Агрегатное устройство можно использовать для увеличения количества одновременно доступных аудиовходов и выходов. Можно также использовать агрегатное устройство, если приложение не поддерживает использование отдельных устройств для ввода и вывода.

С некоторыми приложениями сторонних разработчиков вы можете использовать отдельные устройства для ввода и вывода, только если они объединены в одно агрегатное устройство.

С приложениями Apple, такими как Logic Pro, GarageBand и MainStage, вы можете использовать отдельные устройства для ввода и вывода. Однако вы можете также использовать агрегатное устройство, чтобы увеличить количество аудиовходов или выходов.

Настройка агрегатного устройства

При создании агрегатного устройства сначала подключите все внешние аудиоинтерфейсы.

1. В приложении Finder выберите меню «Переход» > «Утилиты». Откройте приложение «Настройка Audio-MIDI».
2. Нажмите кнопку «Добавить» (+) в левом нижнем углу окна «Аудиоустройства» и выберите «Создать агрегатное устройство».

3. В списке в левой части окна появится новое агрегатное устройство. Чтобы переименовать устройство, дважды щелкните его.

4. Выбрав созданное агрегатное устройство, установите флажок «Использовать» для каждого устройства, которое требуется включить в это агрегатное устройство. Порядок, в котором установлены флажки, определяет порядок входов и выходов в таких приложениях, как Logic Pro и MainStage. Например, первый установленный флажок соответствует первому и второму входам, а второй — третьему и четвертому.

   В списке справа показаны подключенные сейчас аудиоустройства и количество входных и выходных каналов каждого из них.
5. Чтобы выбрать устройство в качестве источника такта для агрегатного устройства, выберите устройство в меню «Тактовый генератор». Выберите устройство с самым надежным тактовым генератором.

6. Убедитесь, что параметр «Коррекция смещения» выбран для каждого устройства, не являющегося источником такта.
7. Если используются отдельные подключения тактового генератора для устройств в составе агрегатного устройства, выполните следующие действия.
   • Соедините их кабелями синхронизации, затем снимите флажок «Коррекция смещения» для каждого устройства. Дополнительные сведения о подключении кабелей синхронизации см. в документации к аудиоустройству.
   • Для устройств, не назначенных в качестве источников синхронизации и не использующих отдельные подключения синхронизации, установите флажок «Коррекция смещения».

Использование агрегатного устройства с приложениями Apple для создания музыки

1. Откройте приложение.
2. В зависимости от используемого приложения выполните следующие действия.

   • Для Logic Pro выберите Logic Pro > «Настройки» > «Аудио», затем выберите «Устройства».
   • Для GarageBand выберите GarageBand > «Настройки» > «Аудио».
   • Для MainStage выберите MainStage > «Настройки» > «Аудио».
3. Во всплывающем меню «Устройство выхода звука» выберите пункт «Агрегатное устройство». Logic Pro и GarageBand автоматически настраивают устройство ввода в соответствии с выбранным устройством вывода, которое можно изменить, если требуется использовать другое устройство ввода. В MainStage устройство ввода необходимо выбирать вручную.
4. В Logic Pro и MainStage нажмите «Применить изменения».
   GarageBand автоматически переключится на новое устройство ввода.

Использование агрегатного устройства в качестве аудиовыхода компьютера Mac

Если в качестве устройства выхода звука для компьютера Mac выбрано агрегатное устройство, звуки из других приложений на компьютере Mac будут воспроизводиться через него. Параметр «Агрегатное устройство» также появляется в меню выбора устройств входа и выхода в Системных настройках приложений Apple для создания музыки.

1. В приложении Finder выберите меню «Переход» > «Утилиты». Откройте приложение «Настройка Audio-MIDI».
2. Удерживая клавишу Control, щелкните агрегатное устройство в левом столбце, затем выберите «Использовать это устройство для вывода звука» или «Использовать это устройство для ввода звука».


Информация о продуктах, произведенных не компанией Apple, или о независимых веб-сайтах, неподконтрольных и не тестируемых компанией Apple, не носит рекомендательного или одобрительного характера. Компания Apple не несет никакой ответственности за выбор, функциональность и использование веб-сайтов или продукции сторонних производителей. Компания Apple также не несет ответственности за точность или достоверность данных, размещенных на веб-сайтах сторонних производителей. Обратитесь к поставщику за дополнительной информацией.

Дата публикации: 29 апреля 2022 г.

Видеокамеры аудио вход/выход RCA 1/1

Подбор параметров

Сортировка: По новизне По цене

Продуктовая линейка

Respectable  (2) Hunter (0)

Аудио входы/выходы

RCA 1/1  (2)

Матрица

1/2. 8″ SONY IMX335  (2)

Объектив

2,7-12 мм моторизированный  (1) 2,8-12 мм моторизированный  (1) 4.5-135 мм моторизированный (0)

Питание

12B/PoE 802.3af  (2) 12B/ HI-PoE + (0)

Разрешение

2048 х 1536 (3Mp) (0) 2592 х 1944 (5Mp)  (1)

Новинка

Камера IPr-DvpZ 5Mp AI АйТек ПРО

Продуктовая линейка: Respectable Аудио входы/выходы: RCA 1/1 Матрица: 1/2. 8″ SONY IMX335 Объектив: 2,8-12 мм моторизированный Питание: 12B/PoE 802.3af Разрешение: 2592 х 1944 (5Mp) В наличии Цена по запросу Подробнее

Камера IPr-DvpZ 5Mp AI EMC АйТек ПРО

Продуктовая линейка: Respectable Аудио входы/выходы: RCA 1/1 Матрица: 1/2.8″ SONY IMX335 Объектив: 2,7-12 мм моторизированный Питание: 12B/PoE 802.3af В наличии Цена по запросу Подробнее

Успешные проекты

ЕвразХолдинг (Кемеровская область) [Кемеровская область] Узнать больше Международный аэропорт «Рощино» (Тюменская область) [Тюменская область] Узнать больше Торгово-развлекательный центр «Колизей» (Пермский край) [Пермский край] Узнать больше ООО «Кузбасская энергосетевая компания» (Кемеровская область) [Кемеровская область] Узнать больше Посмотреть все проекты

Новости Domination

13 октября 2022

Реализовали интеграцию Domination с Active Directory и LDAP

Читать новость 10 октября 2022

В продаже: компактные видеосерверы Cube

Читать новость 3 октября 2022

Программное обеспечение ЦСУ Domination доступно для покупки и тестирования

Читать новость 8 сентября 2022

Разработали Центральный сервер управления системами Domination

Читать новость

Посмотреть все новости

Объяснение аудиовыхода

— Audiosolace

• от audiosolace
• Опубликовано 21 апреля 2021 г. 8 февраля 2022 г.

Если у вас есть телевизор, звуковая система, ЦАП или усилитель, вы, вероятно, заметили множество портов, которые обычно располагаются на задней панели устройства. Если вы не полностью привыкли к звуковому оборудованию, их функциональность и назначение могут ускользнуть от вас.

Понимание их функций поможет вам найти подходящее оборудование для создания собственного звукового убежища. Это руководство направлено на то, чтобы изложить распространенные типы аудиовыхода, а также их плюсы и минусы.

• Что такое аудиовыход
• Типы аудиовыхода
• Аналоговый аудиовыход
• RCA (стереоаудиовыход)
• XLR-выход (пушечный штекер)
• Мини-стерео (разъемы TRS4)
• Объемный звук
• RF коаксиальный
• Провод динамика
• Цифровой аудиовыход
• Toslink (оптический)
• Аудио USB
• HDMI
• Порт SPDIF4 Коаксиальный

  004

• FAQ Раздел
• 1) Что такое аудиовход и аудиовыход?
• 2) Как подключить аудиовыход?
• 3) Как выбрать аудиовыход?
• 4) Что используется для вывода звука?
• Заключение

Понимание аудиовыхода

Аудиовыход или аудиовыход просто относится к аудиосигналу, цифровому или аналоговому, передаваемому с одного устройства на аудиовход другого устройства. Одним из таких примеров является DVD-плеер. Некоторые DVD-плееры не имеют встроенных или предустановленных динамиков, и вы можете извлекать звук только через аудиовыход DVD-плеера на аудиовход внешнего динамика.

Это можно сделать с помощью кабеля или беспроводного соединения. Это позволяет использовать звуковое оборудование в качестве источника и динамик в качестве преобразователя.

Типы аудиовыхода

Аудиосигналы могут выводиться с устройства на аудиовход другого устройства двумя способами; аналоговый или цифровой.

Цифровой аудиовыход

передает цифровые аудиосигналы, а аналоговый аудиовыход передает аналоговые аудиосигналы. Они оба имеют свои достоинства, и вам решать, что лучше всего подходит для вас.

Аналоговый аудиовыход

В зависимости от устройства, которое вы используете, в вашем устройстве можно найти следующие типы аналогового аудиовыхода:

RCA (стерео аудиовыход)

Это круглые разъемы красного и белого цвета, которые в основном используются в большинстве телевизоров, но их также можно найти в ЦАПах/усилителях и динамиках. Обычно он обозначается как вход и выход. Они являются наиболее распространенным типом аналогового аудиовыхода.

Стерео аудиовыход разделяет звук на два отдельных канала, позволяя зрителям ощутить более объемный звук.

Из Schiit.com

Преимущества

1. Очень популярны среди бытовых аудиоустройств
2. Очень просты в установке
3. Они относительно дешевы и легкодоступны

Недостатки

1. Из-за системы цветового кодирования трудно помнить об их функциональности, особенно в сложных системах. Хотя компании придумывают способы, которыми они могут объединить все кабели в один; На то, чтобы развернуть кабели, могут уйти годы

XLR-выход (пушка)

Его легко узнать по 3-контактному разъему (XLR3), и хотя существуют другие разъемы с различными схемами контактов, этот является наиболее известным. Другие схемы: четырехконтактные, пятиконтактные, шестиконтактные, семиконтактные разъемы XLR и PDN.

В основном встречается в микрофонах и других профессиональных аудиоустройствах. Широко используется в качестве сбалансированного аудиоразъема для обеспечения высокого качества. Они также используются для управления молнией и низковольтного питания. Поскольку выход XLR обеспечивает хорошо сбалансированное аудиосоединение, он сводит к минимуму электромагнитные помехи.

Из Schiit.com

Преимущества

1. Повышает качество звука, сводя к минимуму шумы и помехи
2. Может использоваться, даже если источник и приемник находятся на большом расстоянии друг от друга, что делает его пригодным для живых выступлений

Недостатки

1. У них высокая закупочная цена
2. Нет в наличии

Мини-стерео (разъемы TRS)

TRS — это начальные обозначения наконечника, кольца и втулки, которые включают в себя части штекера, к которым подключены разные проводники. Кабели TRS диаметром ¼ дюйма используются для передачи симметричных сигналов. Они состоят из двух сигнальных проводов и экрана.

Они используются для передачи стереосигналов, что означает, что они имеют как левый, так и правый сигнал. Мини-стерео или 3,5-мм аудиоразъем имеют аккорды на два канала, что означает, что звук стерео. Обычно их можно найти на персональных компьютерах, телефонах, DAPS, а также в бытовых микрофонах или инфракрасных системах управления.

Цифровой аудиоплеер Fiio M15

Преимущества

1. Простота и удобство использования
2. Используется для передачи стереосигналов

Недостатки

1. Не имеет дополнительного аудиоканала для микрофонного входа
2. Косвенно влияет на общее качество звука
3. Не устраняет шумовые помехи

Многоканальный выход или объемный звук

Эти системы в основном используются в модернизированных технических и современных звуковых системах. Многоканальный выход имеет возможность обрабатывать несколько аудиоканалов для восстановления звука на мультидинамике.

Это основной элемент системы объемного звучания, поскольку аудиовыход имеет тенденцию окружать слушателя во всех уголках его окружения. Они обычно используются в домашних кинотеатрах.

В зависимости от номера используемой звуковой дорожки, набор динамиков можно сгруппировать, используя две цифры, разделенные десятичным знаком. Например, система объемного звучания 5.1 означает, что она имеет 5 каналов и один канал низкочастотных эффектов.

Из Lifewire.com

Преимущества

1. Качеством звука можно легко управлять в соответствии с индивидуальным вкусом.
2. Подарит ощущение роскоши
3. Эстетически привлекателен, поскольку придает изюминку комнате или месту, где он установлен.
4. Доступен для обычного человека

Недостатки

1. Некоторые многоканальные системы вывода эстетически привлекательны, но не полностью оборудованы с технической точки зрения
2. Плохо настроенные системы объемного звучания могут быть настолько громкими, что причиняют вред слуху человека способность
3. Некоторые регулировки звука, доступные в звуковых системах, вызывают неприятные звуки, пронзительные или скрипучие

РЧ коаксиальный

Коаксиальный радиочастотный кабель имеет два проводника и изолирующую прокладку. Обычно используется при передаче электрических сигналов и радиочастотной энергии, где используется жесткий импеданс и контроль радиопомех / электромагнитных помех.

Изолирующая прокладка находится между двумя проводниками: центральным и внешним проводниками. Характеристики коаксиального радиочастотного кабеля измеряются в аспектах вносимых потерь, коэффициента стоячей волны по напряжению (КСВН), частоты, импеданса и экранирования.

Коаксиальный радиочастотный кабель имеет очень низкое качество и не блокирует окружающие шумы.

Преимущества

1. Относительно доступный

Недостатки

1. Плохое качество звука
2. Не блокирует окружающие шумы
3. Это монофонический сигнал

Провод динамика

Порты для проводов динамиков имеют входы для оголенных проводов. Этот аудиовыход подключается напрямую к устройству без какого-либо штекера. Они в основном используются для соединения громкоговорителей и усилителей.

Кабели проводов динамиков имеют низкое сопротивление, чтобы обеспечить большую мощность и звук для динамиков от источника звука.

От Kanto Audio

Преимущество

1. Эстетично
2. Улучшает качество звука

Недостатки

1. Некоторые типы кабелей громкоговорителей могут привести к потере сигнала, что в конечном итоге повлияет на качество звука
2. Это может быть опасно, так как ненужный провод может коснуться другой части ресивера

Цифровой аудиовыход

В зависимости от устройства, которое вы используете, на вашем устройстве можно найти различные типы цифровых аудиовыходов

Toslink (оптический)

Аудиовыход

Toslink использует стандартизированную систему оптоволоконных разъемов. Он используется в основном в потребительском аудиооборудовании, где передает цифровой аудиопоток. Сигналы передаются от источника к приемнику.

Они поддерживают ряд различных форматов носителей и физических стандартов. Оптический сигнал представляет собой красный свет с максимальной длиной волны 650 нм. Это приводит к тому, что его эффективность составляет от 5 до 10 метров.

От Bluesound

Преимущества

1. Они не подвержены электрическим проблемам, таким как контуры заземления
2. Имеют меньшие потери и могут увеличить радиус действия системы toslink

Недостатки

1. Малый радиус действия делает их временно или постоянно поврежденными
2. Они недоступны
3. Они дороже пластиковых кабелей

USB-аудио

USB-аудио просто цифровое аудиосоединение, используемое для отправки музыкальных файлов с компьютера на ЦАП (цифро-аналоговый преобразователь). Чаще всего они встречаются в компьютерах. Аудиовыход USB можно использовать для подключения таких устройств, как передатчик Bluetooth, для беспроводной передачи звука.

Преимущества

1. Обычно используется в ноутбуках и компьютерах для передачи звука
2. Хорошо справляется с высоким музыкальным разрешением
3. Аудиоинтерфейс легко подключить к компьютеру
4. Имеет высокую скорость передачи
5. Недорог в их изготовлении и производстве
6. Потребляет мало энергии

Недостатки

1. Качество звука зависит от расстояния
2. Скорость относительно низкая
3. Не обеспечивает функцию вещания

HDMI

Мультимедийный интерфейс высокой четкости (HDMI) — это самый популярный цифровой аудиовыход, присутствующий в большинстве устройств. Он может выводить как аудио, так и видео в высоком разрешении, что делает его одним из самых качественных аудиовыходов. Используется для передачи несжатых видеоданных и аудиоданных с устройства, совместимого с HDMI.

От Techdevised

Преимущества

1. Обеспечивает лучшее качество звука
2. Он многоцелевой, так как может использоваться для передачи как аудио-, так и видеосигнала, поэтому для передачи аудио- и видеосигналов не требуются отдельные кабели
3. Поддерживает аутентификацию и шифрование
4. Поддерживает ряд аудио- и видеоформатов, например 720p, 1080i’, 1080p и PAL
5. Не снижает качество звука и видео, поскольку не сжимает

Недостатки

1. Расстояние ограничено от 10 до 35 метров
2. Задержки аутентификации приводят к задержкам переключения
3. HDMI дороже аналоговых аудиовыходов адреса

SPDIF коаксиальный

Sony/Philips Цифровой интерфейс (SPDIF) — это тип межсоединения цифрового аудио, используемого для вывода звука на достаточно короткие расстояния. Для передачи используется коаксиальный кабель. Он также широко используется для передачи двух каналов несжатого цифрового звука с проигрывателя компакт-дисков на ресивер-усилитель.

От Blustream

Преимущества

1. Нет потерь при передаче, так как цифровое качество остается прежним
2. Можно подключить до 8 аудиоканалов

Недостатки

1. Многие реализации SPDIF не могут полностью отделить конечный сигнал от влияния источника
2. Склонен к шуму и помехам выходы

DisplayPort

DisplayPort можно легко описать как устройство, основным назначением которого является подключение источника видео к устройству отображения, такому как монитор компьютера. Его можно использовать для передачи данных, включая видео, аудио и т. д.

Обладает высокой пропускной способностью видеовыхода и поставляется в стандартном и мини-размерах. Их можно использовать при передаче аудио и видео одновременно.

От StarTech

Преимущества

1. Простое расширение благодаря протоколу микрокарманов
2. Предназначен для внутренней связи между микросхемами
3. Обеспечивает высокое качество аудио и видео
4. Обладает высокой пропускной способностью и меньшей стоимостью

Недостатки

1. Широко не используется и не поддерживается многими системами

FAQ Раздел

1) Что такое аудиовход и аудиовыход?

Аудиовход и аудиовыход — это каналы, по которым компоненты звуковой системы взаимодействуют друг с другом и с реальным миром. Например, возьмем в качестве примера простую систему громкой связи, состоящую из микрофона, усилителя и динамика.

Микрофон принимает звуковую волну и преобразует ее в электрический сигнал, который затем посылает на усилитель. Затем усилитель усиливает электрический сигнал и посылает его на динамик, преобразуя электрический сигнал в звуковую волну.

Успех всего процесса зависит от способности компонентов принимать и отправлять сигналы, электрические или звуковые. Аудиосигнал, отправляемый устройством на другое устройство, называется аудиовыходом или аудиовыходом, который принимается аудиовходом целевого устройства. Проще говоря, аудиовыходы производят сигналы, которые управляют аудиовходами.

Процесс вывода-ввода осуществляется через разъемы, разъемы, винтовые клеммы или по беспроводной связи через соединение Bluetooth между аудиокомпонентами. В нашем примере выше микрофон выводит сигнал на вход усилителя, который затем выводится усилителем на динамики.

Аудиоустройство может иметь либо аудиовыходы, либо только входы, либо и то, и другое. И эти порты бывают разных типов и конструкций, чтобы соответствовать разным уровням и качеству сигнала. Технически неподключенный порт аудиовыхода будет иметь сигнал, обнаруживаемый осциллографом, а аудиовход — нет.

2) Как подключить аудиовыход?

Аудиовыход в источниках звука, таких как телевизоры и FM-тюнеры, позволяет использовать альтернативные динамики, отличные от встроенных динамиков. Как правило, если у аудиоисточника есть аудиовыход, порты «выхода» будут помечены, чтобы избежать путаницы с аудиовходами.

Помимо того, что четкая маркировка облегчает процесс подключения, она также предотвращает повреждения, которые могут возникнуть в случае несоответствия подключения.

Подключить аудиовыход относительно просто, но насколько легко это зависит от типа порта подключения и сопутствующих настроек в соответствующих системах. Например, допустим, вы хотите подключить телевизор к системе домашнего кинотеатра.

Первый шаг — проверить, совпадают ли порты аудиовыхода телевизора с портами аудиовхода ресивера домашнего кинотеатра. Например, если вы хотите соединить их с помощью кабеля HDMI, у каждого должен быть порт ARC.

После того, как вы убедитесь, что порты аудиовыхода/входа совпадают, вам потребуется соответствующий кабель для подключения, например кабель HDMI. Проведите линию от телевизора к системе домашнего кинотеатра, а затем активируйте индивидуальные настройки в двух системах, включив «вывод звука через HDMI» в настройках телевизора и изменив источник звука на HDMI в системе домашнего кинотеатра.

Как правило, аудиовыход бывает трех типов: аналоговый, цифровой и беспроводной. Вы можете использовать любой из трех типов, доступных в вашей системе, при условии, что порты соответствуют источнику аудиосигнала и приемнику.

3) Как выбрать аудиовыход?

Точный способ выбора аудиовыхода на любом аудиоисточнике зависит от подключенных к нему аудиоресиверов и соответствующих настроек аудиовыхода. Например, многие современные телевизоры имеют множество вариантов проводного и беспроводного вывода звука, и вы можете одновременно подключать несколько аудиоресиверов к разным портам.

Вы можете подключить телевизор к звуковой панели через порты RCA или кабель HDMI ARC и подключить его к динамикам Bluetooth по беспроводной сети. Но маловероятно, что ваш телевизор сможет отправлять аудиосигнал на два соединения одновременно.

Итак, вам нужно знать, как переключаться на любой из них, если это необходимо для плавного звучания. Каждый источник звука с несколькими вариантами вывода звука должен иметь либо специальный переключатель или кнопку источника звука, либо, в случае телевизоров, настройки навигации для выбора параметров вывода звука.

И вам не нужно угадывать путь к этим настройкам, так как во многих руководствах пользователя есть подробные инструкции для этого.

4) Что используется для вывода звука?

Аудиоисточники не могут воспроизводить звуки сами по себе, поскольку они содержат только цифровые аудиоданные. Им требуется аппаратное обеспечение и сложная обработка, чтобы преобразовать цифровые данные в электрические сигналы, которые динамики затем могут преобразовать в звуковые волны.

Проще говоря, между электрической цепью источника звука и динамиками должно быть устройство «обработки звука». Эти аудиопроцессоры бывают разных форм: от звуковых карт, встроенных аудиопреобразователей до внешних адаптеров. И именно эти устройства ваша система использует для вывода звука.

Принципы работы обоих аудиопроцессоров очень похожи. Все они содержат схему цифро-аналогового преобразователя (ЦАП) и порты ввода и вывода. Вход подключается к материнской плате источника звука, а выход подключается к динамикам.

Итак, устройство получает бинарные данные на свои входные порты и преобразует их в аудиосигнал, который выводит через разъемы или другие порты аудиовыхода.

Заключение

Понимание аудиовыхода, несомненно, поможет вам выбрать правильный тип системы. Часто легко запутаться в таком количестве разных портов, у всех разные функции и разные цели.

Надеемся, что это руководство поможет демистифицировать каждый из различных выходов, будь то цифровой или аналоговый. Сообщите нам любые мысли, которые у вас есть, в разделе комментариев ниже.

Вас также может заинтересовать в:

• 10 лучших аудиоэкстракторов HDMI 2021 года

  видов устройств вывода звука | Малый бизнес

  Джеймс Ли Филлипс

  Сам по себе ваш компьютер не может издавать ни звука. Цифровые данные из аудио- и видеофайлов необходимо преобразовать во что-то такое, что может слышать наш слух, а для этого требуется специальное оборудование и сложная обработка. Эти «устройства вывода звука» имеют форму интегральных схем, дискретных звуковых карт или внешних адаптеров. Каждый выполняет одну и ту же конечную функцию: подключать наши компьютеры к динамикам и наушникам.

  Звуковые карты

  1. Наиболее распространенным устройством вывода звука является звуковая карта. Эта дополнительная плата периферийных устройств подключается к материнской плате вашего компьютера через слот расширения, обычно предоставляя аудиовходы и выходы в виде аналоговых разъемов 3,5 мм. На самой плате находится цифро-аналоговый преобразователь (ЦАП) для преобразования аудиосигналов в двоичные данные, с которыми может работать компьютер, и наоборот. Звуковые карты часто также имеют собственный процессор и память, чтобы разгрузить системный процессор и оперативную память от некоторых значительных требований обработки звука. Более продвинутые звуковые карты предлагают дополнительные функции, такие как цифровые входы и выходы, высококачественные ЦАП и предусилители для улучшения качества звука.

  Встроенное аудио

  1. В течение многих лет производители настольных и портативных компьютеров предлагали «интегрированное аудио», беря основные части звуковой карты, включая ЦАП и стандартные 3,5-мм входы и выходы, и размещая их прямо на материнская плата без необходимости установки дополнительных компонентов. Несмотря на то, что эта компоновка является удобным решением «все в одном», удовлетворяющим потребности в звуке многих основных пользователей, встроенному звуку обычно не хватает качества звука, желаемого аудиофилами, энтузиастами-геймерами или особенно создателями музыки и видеопрофессионалами.

  Внешнее аудио

  1. Профессионалы и аудиофилы обнаружили, что внутренняя среда ПК подвержена шуму и помехам, поэтому внешнее аудиоустройство (или «коммутационный блок») обеспечивало гораздо более высокое качество звука. Кроме того, мобильные пользователи обнаружили, что встроенный звук большинства ноутбуков имеет недостаточное качество и надежность. Однако пропускной способности большинства компьютерных интерфейсов было недостаточно для удовлетворения требований аудио, пока не появились такие решения, как высокоскоростной USB и FireWire. Теперь производители предлагают ряд внешних аудиоустройств — от простых звуковых карт с собственным корпусом и USB-разъемом до дорогих аудиофильских предусилителей и профессиональных записывающих интерфейсов студийного уровня.

  Устройства вывода ОС

  1. «Устройства вывода звука» также могут относиться к виртуальному аудиоустройству, которое ваш компьютер использует для взаимодействия со своим аудиооборудованием. Например, Windows ссылается на «устройства воспроизведения» в своих аудионастройках — каждая запись является ссылкой на драйвер аудиоустройства, соответствующий аппаратному выходу, подключенному к компьютеру. В меню «Настройки звука» вы можете включить любое виртуальное устройство вывода, например «HDMI Audio», «Динамики», «Наушники» или «Цифровой выход», а также определить различные настройки и свойства в рамках этого выбора.
