Что такое аварийная кнопка с фиксацией. Для чего используются аварийные кнопки на производстве. Какие виды аварийных кнопок существуют. Как правильно установить аварийную кнопку. Какие требования предъявляются к аварийным кнопкам.
Что такое аварийная кнопка с фиксацией и как она работает

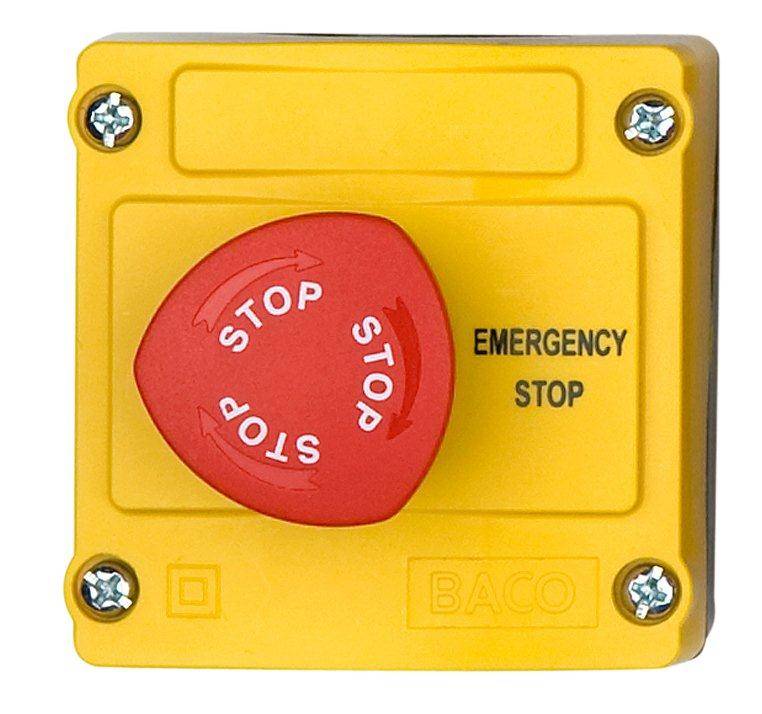

Аварийная кнопка с фиксацией — это специальное устройство безопасности, предназначенное для экстренной остановки оборудования или производственного процесса в случае возникновения опасной ситуации. Ее главная особенность заключается в механизме фиксации нажатого положения.
Принцип работы аварийной кнопки с фиксацией:
- При нажатии на грибовидную кнопку срабатывает механизм фиксации
- Кнопка остается в нажатом положении даже после снятия усилия
- Размыкается электрическая цепь, что приводит к остановке оборудования
- Для возврата кнопки в исходное положение требуется специальное разблокирующее действие (поворот, вытягивание)
Такая конструкция гарантирует, что оборудование не будет случайно запущено повторно до устранения аварийной ситуации и сознательного возврата кнопки в рабочее положение.
Основные сферы применения аварийных кнопок с фиксацией
Аварийные кнопки с фиксацией широко применяются в различных отраслях промышленности и на транспорте для обеспечения безопасности персонала и оборудования. Основные сферы их использования:
- Производственные линии и конвейеры
- Станки и обрабатывающие центры
- Подъемно-транспортное оборудование (лифты, эскалаторы)
- Энергетические установки
- Химические и нефтеперерабатывающие предприятия
- Транспортные средства (поезда, трамваи, автобусы)
- Строительная техника
На каких участках производства устанавливают аварийные кнопки? Их размещают в легкодоступных местах вблизи потенциально опасного оборудования, на пультах управления, вдоль производственных линий. Это позволяет оперативно остановить работу в случае нештатной ситуации.
Типы и конструктивные особенности аварийных кнопок
Существует несколько основных типов аварийных кнопок с фиксацией:
- Грибовидные кнопки — классический вариант с большой контактной поверхностью
- Поворотные кнопки — разблокировка осуществляется поворотом
- Кнопки с ключом — для разблокировки требуется специальный ключ
- Тросовые выключатели — срабатывают при натяжении троса
Какие конструктивные особенности имеют аварийные кнопки?
- Яркий красный цвет для быстрой идентификации
- Увеличенный размер грибовидной головки (40-60 мм)
- Рельефная поверхность для надежного захвата
- Прочный корпус из ударопрочного пластика или металла
- Пылевлагозащищенное исполнение (степень защиты IP54-IP67)
- Механизм принудительного размыкания контактов
Требования к установке и размещению аварийных кнопок
При установке аварийных кнопок с фиксацией необходимо соблюдать ряд важных требований:
- Доступность — кнопка должна находиться в пределах быстрой досягаемости оператора
- Видимость — яркий цвет и четкая маркировка для быстрой идентификации
- Защищенность — предотвращение случайного срабатывания (защитные колпачки, ограждения)
- Надежность крепления — исключение возможности отрыва или смещения кнопки
- Электробезопасность — качественная изоляция и заземление металлических частей
Где следует размещать аварийные кнопки на производстве? Оптимальные места установки:
- На основных пультах управления оборудованием
- Вдоль производственных линий и конвейеров
- У входов и выходов из опасных зон
- На погрузочно-разгрузочных площадках
- В местах пересечения людских и транспортных потоков
Нормативные требования к аварийным кнопкам
Аварийные кнопки с фиксацией должны соответствовать ряду нормативных требований:
- ГОСТ Р 51336-99 «Безопасность машин. Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону»
- ГОСТ IEC 60947-5-5-2014 «Аппаратура коммутационная и механизмы управления низковольтные комплектные. Часть 5-5. Устройства и коммутационные элементы цепей управления. Электрические устройства срочного останова с функцией механического защелкивания»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Какие основные требования предъявляются к аварийным кнопкам согласно нормативам?
- Красный цвет кнопки на желтом фоне
- Размер активной поверхности не менее 38 мм
- Усилие срабатывания 10-100 Н
- Степень защиты оболочки не ниже IP54
- Механическая износостойкость не менее 6000 циклов
- Электрическая износостойкость не менее 100000 циклов
Особенности подключения и эксплуатации аварийных кнопок
При подключении и эксплуатации аварийных кнопок с фиксацией важно учитывать следующие аспекты:
- Схема подключения должна обеспечивать размыкание цепи при нажатии кнопки
- Рекомендуется использовать нормально замкнутые контакты
- Необходимо регулярно проверять работоспособность кнопки и механизма фиксации
- Контакты кнопки должны выдерживать пусковые токи оборудования
- В цепи управления рекомендуется устанавливать устройство защиты от перегрузки
Как часто нужно проводить проверку аварийных кнопок? Рекомендуемая периодичность:
- Ежедневный визуальный осмотр перед началом работы
- Ежемесячная проверка срабатывания и возврата в исходное положение
- Ежегодная полная проверка с измерением электрических параметров
Преимущества использования аварийных кнопок с фиксацией
Применение аварийных кнопок с фиксацией обеспечивает ряд важных преимуществ:- Повышение уровня безопасности персонала и оборудования
- Снижение риска аварий и травматизма на производстве
- Быстрая реакция на нештатные ситуации
- Предотвращение повторного запуска до устранения причины остановки
- Простота использования, не требующая специальных навыков
Какой экономический эффект дает внедрение аварийных кнопок? Основные факторы:
- Сокращение простоев оборудования из-за аварий
- Уменьшение затрат на ремонт поврежденного оборудования
- Снижение расходов на выплаты по травматизму
- Повышение производительности труда за счет уверенности персонала в безопасности
Таким образом, аварийные кнопки с фиксацией являются важным элементом системы производственной безопасности, обеспечивающим оперативное реагирование на нештатные ситуации и предотвращение серьезных аварий и травм.
