Аварийное освещение котельной: требования, расчет



Промышленные сооружения различного типа предполагают создание разного типа освещения. Причем здесь большое внимание уделяется организации рабочего и аварийного варианта подсветки. В сегодняшней статье мы рассмотрим, каким образом следует формировать аварийное (экстренное, запасное) освещение в котельной.

Поскольку данное помещение относится к производственным сооружениям, то здесь имеются совершенно иные требования и нормы, чем для жилых комнат. Здесь необходимо четко придерживаться имеющих норм и рекомендация, а также провести определенный расчет, чтобы создать качественное аварийное освещение в котельной.

Что собой представляет котельная

Прежде чем делать расчет или узнавать нормы и требования, предъявляемые к организации того или иного типа освещения в котельной, следует разобраться с особенностями самого сооружения.
Под котельной (например, газовой или другого типа функционирования) подразумевается комплекс сооружений и зданий, в помещениях которых имеются котельные установки, а также необходимое для их нормального функционирования вспомогательное и технологическое оборудование.

Котельная предназначена для выработки тепловой энергии, что используется в целях теплоснабжения. Для нее существует своя схема, по которой происходит организация не только рабочего процесса, но и системы освещения.

Помещение котельной

Помещение котельной

Из-за того, что в котельной находится много самого разнообразного оборудования, большая роль здесь отводиться правильной организации аварийного и, совместно с ним, рабочего типа освещения.
Аварийное освещение на производственных предприятиях выполняет дополнительную функцию, но оно является незаменимым, особенно в ситуациях отсутствия рабочего типа подсветки в связи с определенными условиями. Поэтому к двум этим видам освещения предъявляются особые нормы и требования, которые следует неукоснительно соблюдать. Они же должны учитываться в ситуации, когда делается расчет нормы освещенности для каждого отдельного типа помещений.

О чем говорит документация

Все, что касается организации освещения в любом помещении (жилом и нежилом) прописано в нормативной документации, которая называется «Строительные нормы и правила» или сокращенно СНиП. Здесь содержаться нормы и требования касательно любого типа освещения (общего, рабочего, охранного, аварийного и т.д.).

Если планируется проводиться расчет уровня освещенности, необходимого для каждого помещения котельной, эти нормы и требования нужно обязательно учитывать. В противном случае расчет окажется неверным, а уровень освещенности будет нести угрозу жизни и здоровью обслуживающего персонала котельной.
Согласно этой документации, при организации освещения в котельной имеются следующие нормы и требования:

  • схема освещения обязательно должна включать естественный и искусственный тип подсветки;
  • естественное освещение должно полноценно организовываться с помощью оконных проемов и давать в течение светового дня требуемый уровень освещенности;
  • в вечерние и ночные часы подсветка помещений котельной осуществляется за счет искусственной подсветки – осветительных приборов определенного образца;

Обратите внимание! При недостаточной естественной подсветке используются светильники. Это так называемый комбинированный тип освещения.

  • если по техническим причинам помещение невозможно оборудовать естественным типом освещения, там обязательно следует установить электрическую подсветку.

Как бы то ни было, в любом случае уровень светоподачи регламентируется СНиП. Здесь имеются нормы и требования, касающиеся организации любой системы подсветки.

Общие требования, предъявляемые к организации подсветки

Являясь техническим помещением, котельная и схема организации ее светового обеспечения требует четкого и строго соблюдения норм. Как уже говорилось, все необходимые требования, которые стоит учитывать, приведены в соответствующих разделах СНиП.

Обратите внимание! Соблюдение требований СНиП обязательно при установке осветительного оборудования и обустройства котельной.

Освещение в котельной

Освещение котельной

При установке любого типа освещения, включая аварийную подсветку, схема и принципы будут оставаться практически идентичными.
Требования к системе светоподачи таковы:

  • осветительные приборы должны иметь четкое место размещения;
  • световой поток, исходящий от ламп, должен покрывать определенный участок пространства;
  • установка любого типа оборудования должно вестись только квалифицированными специалистами;
  • схема светоподачи должна быть разработанной для каждого отдельного помещения.

Помните, правильный расчет уровня светового обеспечения для котельной предполагает тот факт, что все помещения данного сооружения должны отвечать не только требованиям СНиП, но и санитарным нормам, а также пожарной безопасности.
Очень важно в организации любого типа подсветки, чтобы в котельной соблюдался необходимый уровень влажности. Такие требования позволят правильно подобрать осветительные приборы по классу влагозащищенности.
Оптимальным будет выбор светильников для организации аварийной или любой другой подсветки в котельной по следующим требованиям:

Лампа для котельной

Светильник для котельной

  • высокий класс влагозащищенности. Следует использовать светильники, чей класс защиты находится не ниже 65IP. В такой ситуации вы сможете предотвратить попадание внутрь лампы воды, что может привести к короткому замыканию и выходу осветительного прибора из строя;
  • степень защиты светильника от грязи и пыли. Обычно, при высоком классе влагозащищенности, лампы обладают и отличной степенью защиты от грязи и пыли. Об этом стоим помнить, выбирая осветительные приборы. Выбрав правильно класс влагозащищенности, вы обеспечите работу аварийного освещения в котельной на оптимальном по качеству уровне, а также срокам эксплуатации;
  • защита от механических повреждений. В ситуации с аварийным освещением приборы нужно дополнительно защищать и от механических повреждений, так как они будут располагаться в непосредственной близости к людям и приборам.

Соблюдая эти общие требования, вы сможете все организовать правильно.

Аварийный тип подсветки: что и для чего

При создании освещения внутри котельной нужно помнить, что большую роль здесь играет именно рабочая и аварийная система подсветки. В котельной для обязательного оборудования аварийным освещением, согласно требованиям СНиП, подлежат следующие места:

  • фронт котлов;
  • проходы между котлами, а также сзади, под и над ними;
Правильная расстановка котлов

Котлы котельной

  • все пульты и щиты управления;
  • измерительные и водоуказательные приборы;
  • вентиляторные площадки;
  • зольные зоны;
  • площади для деаэраторов и баков;
  • дымососные площадки;
  • лестницы и площадки котлов;
  • оборудование водоподготовки;
  • насосные.

Расчет аварийного освещения в данном помещении должен исходить из того, что в котельной такой тип подсветки обязательно должен иметь самостоятельное питание. Это означает, что осветительные приборы здесь должны быть независимыми от общей сети. Такая мера позволит светильникам работать тогда, когда общее освещение, в связи с определенными причинами, перестало функционировать.
Еще одним важным моментом в организации комплекса светообеспечения экстренного типа является то, что оно должно соответствовать уровню рабочей подсветки.

Обратите внимание! Все осветительные приборы, установленные в котельной, должны иметь заземление.

Запасная светоподача своей работой должна обеспечивать комфортное и беспрепятственное наблюдение кочегара за всеми показаниями, которые дают контрольно-измерительные приборы. Светового потока, исходящего от аварийных источников света, должно хватать на наблюдение за состоянием коммуникаций и оборудования. При этом человек должен иметь возможность быстрого переключения приборов при возникновении необходимости.



Светильники для аварийной подсветки

Лампы

Светильник аварийного назначения

Осветительные приборы, которые будут использоваться в котельной в качестве экстренных светильников должны выбираться по принципу, описанному выше. При этом следует знать, что в периодически работающих котельных, по требованиям СНиП, предусматривается наличие хотя бы одной электролампы, сделанной во взрывобезопасном исполнении.

При этом также следует помнить, что такие осветительные приборы должны внешне отличаться от светильников иного назначения. Они могут отличаться по нескольким характеристикам:

  • вид;
  • окраска;
  • знаки.

Такие различия помогут сотрудникам лучше ориентироваться по светильникам в ситуациях, когда общее освещение по каким-либо причинам не функционирует.

В качестве источника света для запасной подсветки могут использовать следующие лампочки:

Светодиодные лампочки для котельной

Светодиодная лампочка

  • люминесцентные. Довольно часто применяются в данной ситуации, но имеют некоторые ограничения в работе;
  • галогеновые. На данный момент они стали применяться гораздо реже, так как имеют особенность нагреваться в процессе своей работы, что делает их менее приемлемыми источниками света;
  • лампы накаливая. Они с каждым годом применяются все меньше, так как значительно уступают более современным лампочкам;
  • светодиодные. Это современные источники света, которые по всем техническим характеристиками в разы превосходят остальные варианты. Светодиодные лампы в процессе своей работы не нагреваются, являются полностью пожаробезопасными и экологичными, а также потребляют мало электроэнергии. Поэтому с каждым годом такие источники света применяются все чаще и чаще.

Расчет уровня освещенности для котельной в вопросе создания качественной аварийной подсветки основывается на типе используемого источника света.

Расчет подсветки

На сегодняшний день существует два варианта расчета аварийного освещения для котельной. Рассмотрим каждый из них.
Расчет, применяемый для организации светоподачи в ситуации внезапного отключения рабочей подсветки. Данный расчет применяется тогда, когда нарушение рабочего освещения вызвано сбоями в работе ответственных объектов:

  • компрессорных;
  • электростанций;
  • вентиляционных установок;
  • насосных и т. п.

В такой ситуации аварийная светоподача должна обеспечивать не меньше 5% от стандартной подсветки рабочего места кочегара. При этом оно не должно быть меньше 2 люкс внутри помещений и не меньше 1 люкса на прилегающей территории. Для разрядных лам¬п данный параметр не должен превышать 30 люкс, а для ламп накаливания – не более10 люкс.
Определение минимального уровня для аварийного светообеспечения в данной ситуации определяется по следующей формуле:

Расчет минимального освещения

Размещение аварийных светильников идет между рабочими и обычно равняется 12 штукам. Для одной лампы световой поток рассчитывается по следующей формуле:

Расчет светового потока

Проведя такой расчет, вы получите уровень экстренного освещения для котельной, по которому и нужно выбирать светильник.
Второй вариант расчета также проводится при неисправности рабочей подсветки. Рассмотрим пример расчета аварийного освещения в насосной части котельной. В данной ситуации стоит использовать немного другую формулу:

Расчет аварийного освещения в насосной части котельной

Здесь в качестве запасных светильников насосной выделяется две лампы, которые входят в число осветительных приборов рабочего типа освещения.
Вначале следует определить удельной мощность лампы при уровне освещенности в 7,5 люкс. В данной ситуации расчет будет иметь такой вид:

Расчет при использовании двух ламп

Затем определяем потребляемую мощность:

Расчет потребляемой мощности

После этого количество требуемых светильников определяется следующим образом:

Расчет количества светильников

Подобный тип расчета с двумя аварийными светильниками из числа рабочей подсветки будет актуален и для помещений с КТП.
Нужно отметить, что сегодня существуют специальные онлайн-калькуляторы, которые позволяют быстро и правильно провести все необходимые расчеты уровня освещенности для любого помещения.

Заключение

Организация аварийного освещения в котельной требует скрупулезного расчета, который проводится на основании многих факторов. Но главное здесь правильно соотнести количество рабочих и аварийных светильников и распределить их функциональные роли. Во всем остальном создание экстренной подсветки котельной будет подчиняться общим правилам, и советовать требованиям СНиПа.



светодиодные светильники и аварийное освещение в котельной частного дома, требования и нормы освещенности

В котельных редко бывают большие окна, а потому они часто требуют дополнительного освещения. Также небольшой световой день ограничивает хозяев котельной в естественном освещении. Чтобы пребывание в комнате людей было комфортным и безопасным, необходимо установить дополнительные источники искусственного света. Есть два вида подсветки: рабочая и нештатная.

Особенности

Перед тем как купить светильники, необходимо учесть все характеристики помещения. Обычная котельная – это комната с размещенным в ней отопительным котлом, который работает за счет твердого или газообразного топлива. Основная цель – выработка тепла, с помощью которого происходит обогрев комплекса жилых домов или производственных помещений.

Небольшие котельные комнаты, пристроенные к частному дому или коттеджу, также обогревают его с помощью твердого топлива.

Требования

Для производственного помещения и жилой комнаты требуются разные виды светильников. Отличное освещение обеспечивают светодиодные источники света. В качестве их достоинств можно отметить экономичность и высокую концентрацию светового излучения.

Светильники в котельной, согласно ПУЭ, должны обладать повышенной степенью влагозащищенности. Этот показатель не должен быть менее IP-68. В комнатах с отопительными приборами часто происходит испарение жидкости в виде пара, который оседает на лампах и проводке. Оно может вызвать короткое замыкание. Для того чтобы это предотвратить, следует обращать внимание на класс защиты при покупке.

В котельных обязательно должен быть источник естественного света. Днем помещение освещается за счет открытых оконных проемов, а вечером – за счет светильников. Искусственный свет нужен для того, чтобы были видны все предметы на рабочем пространстве и на пульте управления.

Санитарные нормы освещенности регулируют близость к котельной комнате других помещений: бытовых или производственных. Кроме того, недопустима влажность выше установленного порога. Обязательными условиями комнаты с присутствующими в ней отопительными приборами являются выведение пара, газов и пыли, а также соблюдение установленных температурных режимов.

Когда котельная отапливает жилой комплекс на газу и она расположена на первом или цокольном этаже жилого дома или пристроена к нему, то норма естественного света устанавливается путем остекления из расчета 0,03 м² на 1 м³ комнаты.

Аварийное освещение

Работа котельной часто сопровождается авариями, которые могут возникнуть из-за неполадок оборудования. В результате пожара или повреждения проводки может произойти отключение электроснабжения – штатные светильники в помещении тут же погаснут. А для того чтобы восстановить оборудование после аварии или хотя бы контролировать его, необходимы дополнительные источники света.

Чтобы отопительное оборудование не осталось без света, монтируются аварийные светильники. Рекомендуется размещать их в непосредственной близости от котла и пульта управления. Яркость должна быть довольно насыщенной, иначе в случае аварии ремонтникам понадобятся переносные фонари.

Аварийные источники света положено размещать в следующих местах:

  • задняя стенка котла;
  • пространство между котлом и стеной;
  • пульты управления оборудованием;
  • система вентиляции;
  • дымососная площадка;
  • измерительное оборудование;
  • насосные станции;
  • зона с твердым топливом.

В качестве аварийной подсветки используют люминесцентные светильники. Они небольшие по размерам, экономичны в использовании и обладают высоким коэффициентом полезного действия. Эти лампы работают от аккумуляторов, благодаря чему они остаются включенными даже в аварийных ситуациях.

Мощность светильников должна соответствовать рабочей подсветке.

Светодиодные лампочки надежны, они не могут взорваться при скачках энергии. Для их работы нужно совсем немного электричества. Многие покупают их из-за бюджетной стоимости, ведь изготовители постоянно совершенствуют технологии, снижая цены.

Аварийные лампочки нужно специальным образом замаркировать, чтобы не спутать их со штатными светильниками. Для этого делают отметки краской или маркером. Если таковых нет под рукой, можно распечатать знаки аварийного света и разместить рядом со светильником.

Аварийные светильники размещают между штатными лампами. Оптимальное количество составляет 12 штук. Этого достаточно для того, чтобы работники котельной видели весь рабочий процесс. Световой поток направляется идентично рабочим светильникам.

Котельная в жилом доме выглядит как пристройка с газовым или твердотопливным котлом. В комнате обязательно должен быть оконный проем.

Во-первых, он обеспечивает естественное освещение днем. Во-вторых, в случае взрыва или повреждения трубопровода окно послужит отверстием для выхода взрывной волны.

Такую котельную необходимо обеспечить искусственным освещением. Можно купить энергосберегающие лампочки: они обладают высоким коэффициентом использования светового потока и при этом экономят энергию. Второй вариант – светодиодные лампы, которые размещают рядом с панелью управления котлом.

Критерии выбора подсветки

Светодиодные лампы будут полностью выполнять возложенные на них функции только в том случае, если их разместят в соответствии с архитектурными особенностями помещения и его функциональным назначением.

  • В большой комнате лучше выбрать магистральную систему освещения. Тогда свет будет распределен равномерно, не создавая больших ослепляющих пучков.
  • Прямоугольные светильники часто используют в промышленных помещениях. Причина этому – универсальность их размещения. Они одинаково справляются со своими обязанностями, будучи как подвешенными к потолку, так и размещенными на стене.
  • Когда необходим концентрированный луч света, то лучше всего выбрать светильник в форме колокола.
  • Система аварийного освещения должна строиться на светильниках, питающихся от аккумуляторов. Лучше всего для этого подходят светодиодные лампы.

Еще один нюанс при выборе светильников – необходимость регулярной очистки, особенно в помещениях, где стоит котел, работающий с твердым топливом. В этом случае лучше покупать модели, которые можно мыть прямой струей воды.

Какими должно быть помещение котельной, смотрите в видео.

Выбор освещения для котельной - полезная информация

Как правильно выбрать освещение для котельной

15.05.2020

 Котельная — обычно небольшое помещение со скудным естественным освещением. В качестве источника тепла промышленные предприятия и хозяева частных домов всё чаще используют газ или жидкие горючие среды. В нормальных условиях взрывоопасные пары не проникают во внешнюю среду и не создают, что позволяет использовать в котельных стандартные лампы накаливания, люминесцентные или LED-элементы.

Взрывобезопасные светильники для котельной, согласно ПУЭ, нужны для предпускового освещения помещения. ООО «Индустрия» производит осветительные приборы серий, подходящих для установки в котельных любого типа. Для защиты лампы используется корпус из прессованного или литого металла, возможно питание оборудования от батареи.

Виды освещения

В котельной должно быть представлено освещение трёх типов:

  • естественное — проходит через зарешёченное окошко, обеспечивает контроль процесса в дневное время;
  • искусственное — создаётся электрическими лампочками, применяется в вечернее время или ночью, при недостаточной видимости — днём, в сочетании с естественным светом;
  • аварийное — включается при отказе основной системы освещения, позволяет перекрыть подачу топлива, вызвать помощь, найти дорогу к выходу.

Не допускается использовать в помещении в качестве источников света открытый огонь, масляные лампы, другое пожаро- и взрывоопасное оборудование. ООО «Индустрия» — производитель светильников, бытовых и со взрывозащитой, обеспечивающих безопасность котельных, работающих на твёрдом, жидком и газообразном топливе.

Требования ПУЭ и СНиПов

При нормальной работе котлов в помещении не образуется горючих или взрывоопасных сред. Однако газообразное или жидкое топливо при неисправности оборудования может улетучиваться, создавая опасность для находящихся в здании. При включении незащищённых осветительных приборов смесь может взорваться из-за выделяющегося в атмосферу тепла или проскочившей искры.

Светильники для котельной во взрывобезопасном исполнении устанавливаются, согласно ПУЭ-7 (7.3.48), в помещениях, где могут выделяться опасные среды с температурой вспышки ниже 62°С. При включении оборудование не даёт искры, не разогревает окружающую среду, что исключает опасность взрыва даже при скоплении газов. Выключатели при этом размещаются вне рабочего помещения.

СНиП II-35-76 в пункте 14.17 предусматривает для встроенных котельных, в которых могут скапливаться пары с температурой вспышки ниже 46°С, установку взрывозащищённых светильников, соответствующих характеристикам опасной смеси. Выключатели и в этом случае предписывается устанавливать снаружи.

Чтобы правильно выбрать освещение для котельной, в проект обязательно нужно закладывать покупку взрывобезопасных светильников: для предпускового включения и аварийного освещения.

Корпус и светорассеивающий колпак

Корпус взрывобезопасного светильника должен быть выполнен из металла. ООО «Индустрия» предлагает алюминиевые модели. Они легче, чем стальные, не корродируют, выдерживают серьёзные механические нагрузки. Камера, в которой располагается источник света, должна быть герметически отделена от внешней среды. Такая конструкция исключит искрение, чрезмерное разогревание опасных смесей, которые могли скопиться в помещении.

Светопропускающий элемент может быть выполнен из поликарбоната. Синтетический материал прочен, обеспечивает требуемую освещённость, выдерживает сильные удары и давление. Вместо поликарбоната можно выбрать светильник для котельной взрывозащищённый с боросиликатным колпаком. В отличие от полимера, стекло не тускнеет при повышении температуры до критических значений.

Тип лампы

В котельных допускается применять взрывобезопасное осветительное оборудование, в котором установлены любые виды лампочек:

  1. Накаливания. Дают свет естественного спектра. Отличаются низким коэффициентом полезного действия, большую часть получаемой электроэнергии преобразуют в тепло.
  2. Люминесцентные. Дают холодный свет. Энергоэффективны, однако чувствительны к перепадам напряжения в сети.
  3. Галогеновые. Дают свет любого спектра. Как и лампы накаливания, сильно нагреваются в процессе свечения.
  4. Светодиодные. В ходе работы не перегреваются, не раздражают глаз. Потребляют меньше энергии, чем лампочки других типов.

Для освещения котельных выбирают взрывобезопасные приборы с LED-элементами. Такие светильники экономичны, долговечны, одинаково эффективно работают от стационарной сети и аккумулятора.

Маркировка

На корпус взрывозащищённого светильника производитель наносит обозначения, позволяющие подобрать модель для предпускового и аварийного освещения котельной. Маркировка включает шесть блоков:

  1. Степень защиты. Обозначается цифрой от 0 до 2. Для котельных подойдёт оборудование 1-го уровня, обеспечивающего взрывозащиту в нормальных и аварийных ситуациях.
  2. Стандарт. Все светильники для котельной взрывозащищённые, выпускаемые ООО «Индустрия», соответствуют международному стандарту Ех.
  3. Вид защиты. Для оборудования помещений с котлами на газообразном и жидком топливе подходит маркировка d. Такие светильники имеют взрывонепроницаемую оболочку. Дополнительные варианты — n (отсутствие искрообразования) и m (герметизация компаундным составом).
  4. Категория опасной смеси. Для котельных и других промышленных объектов применяется II-я категория.
  5. Температура эксплуатации. Достаточно выбрать маркировку Т6, обеспечивающую безопасность светильника при температуре до 100°С.
  6. Особые условия использования. Для оснащения котельной не требуются.

При выборе взрывобезопасных светильников, используемых для аварийной подсветки, нужно также ориентироваться на способы электропитания. Оборудование должно работать от сети переменного и постоянного тока, а также от батареи.

На что ещё обратить внимание

На взрывобезопасных светильниках, приобретаемых для установки в котельной, не должно быть:

  • повреждений корпуса или светопропускающего колпака;
  • следов коррозии;
  • признаков негерметичности;
  • расшатанных патронов, уплотнительных элементов.

Такие приборы не обеспечивают защиты при включении в потенциально опасной среде. При выявлении повреждений на уже установленных светильниках их необходимо заменить на новые, не допускающие перегревания и искрения.

Следующая новость

Как организовать правильное освещение котельной. Нюансы и рекомендации

Котельная — обычно небольшое помещение со скудным естественным освещением. В качестве источника тепла промышленные предприятия и хозяева частных домов всё чаще используют газ или жидкие горючие среды. В нормальных условиях взрывоопасные пары не проникают во внешнюю среду и не создают угрозы воспламенения или взрыва, что позволяет использовать в котельных стандартные лампы накаливания, люминесцентные или LED-элементы.

Взрывобезопасные светильники для котельной, согласно ПУЭ, нужны для предпускового освещения помещения. ООО «Индустрия» производит осветительные приборы серий, подходящих для установки в котельных любого типа. Для защиты лампы используется корпус из прессованного или литого металла, возможно питание оборудования от батареи.

Виды освещения

В котельной должно быть представлено освещение трёх типов:

  • естественное — проходит через зарешёченное окошко, обеспечивает контроль процесса в дневное время;
  • искусственное — создаётся электрическими лампочками, применяется в вечернее время или ночью, при недостаточной видимости — днём, в сочетании с естественным светом;
  • аварийное — включается при отказе основной системы освещения, позволяет перекрыть подачу топлива, вызвать помощь, найти дорогу к выходу.

Не допускается использовать в помещении в качестве источников света открытый огонь, масляные лампы, другое пожаро- и взрывоопасное оборудование.

Компания «Индустрия» — производитель светильников, бытовых и со взрывозащитой, обеспечивающих безопасность котельных, работающих на твёрдом, жидком и газообразном топливе.

Требования ПУЭ и СНиПов

При нормальной работе котлов в помещении не образуется горючих или взрывоопасных сред. Однако газообразное или жидкое топливо при неисправности оборудования может улетучиваться, создавая опасность для находящихся в здании. При включении незащищённых осветительных приборов смесь может взорваться из-за выделяющегося в атмосферу тепла или проскочившей искры.

Светильники для котельной во взрывобезопасном исполнении устанавливаются, согласно ПУЭ-7 (7.3.48), в помещениях, где могут выделяться опасные среды с температурой вспышки ниже 62 °С. При включении оборудование не даёт искры, не разогревает окружающую среду, что исключает опасность взрыва даже при скоплении газов. Выключатели при этом размещаются вне рабочего помещения.

СНиП II-35-76 в пункте 14.17 предусматривает для встроенных котельных, в которых могут скапливаться пары с температурой вспышки ниже 46 °С, установку взрывозащищённых светильников, соответствующих характеристикам опасной смеси. Выключатели и в этом случае предписывается устанавливать снаружи.

Чтобы правильно выбрать освещение для котельной, в проект обязательно нужно закладывать покупку взрывобезопасных светильников: для предпускового включения и аварийного освещения.

Корпус и светорассеивающий колпак

Корпус взрывобезопасного светильника должен быть выполнен из металла. Компания «Индустрия» предлагает алюминиевые модели. Они легче, чем стальные, не корродируют, выдерживают серьёзные механические нагрузки. Камера, в которой располагается источник света, должна быть герметически отделена от внешней среды. Такая конструкция исключит искрение, чрезмерное разогревание опасных смесей, которые могли скопиться в помещении.

Светопропускающий элемент может быть выполнен из поликарбоната. Синтетический материал прочен, обеспечивает требуемую освещённость, выдерживает сильные удары и давление. Вместо поликарбоната можно выбрать светильник для котельной взрывозащищённый с боросиликатным колпаком. В отличие от полимера, стекло не тускнеет при повышении температуры до критических значений.

Тип лампы

В котельных допускается применять взрывобезопасное осветительное оборудование, в котором установлены любые виды лампочек:

  • Накаливания. Дают свет естественного спектра. Отличаются низким коэффициентом полезного действия, большую часть получаемой электроэнергии преобразуют в тепло.
  • Люминесцентные. Дают холодный свет. Энергоэффективны, однако чувствительны к перепадам напряжения в сети.
  • Галогеновые. Дают свет любого спектра. Как и лампы накаливания, сильно нагреваются в процессе свечения.
  • Светодиодные. В ходе работы не перегреваются, не раздражают глаз. Потребляют меньше энергии, чем лампочки других типов.

Для освещения котельных выбирают взрывобезопасные приборы с LED-элементами. Такие светильники экономичны, долговечны, одинаково эффективно работают от стационарной сети и аккумулятора.

Маркировка

На корпус взрывозащищённого светильника производитель наносит обозначения, позволяющие подобрать модель для предпускового и аварийного освещения котельной. Маркировка включает шесть блоков:

  1. Степень защиты. Обозначается цифрой от 0 до 2. Для котельных подойдёт оборудование 1-го уровня, обеспечивающего взрывозащиту в нормальных и аварийных ситуациях.
  2. Стандарт. Все светильники для котельной взрывозащищённые, выпускаемые компанией «Индустрия», соответствуют международному стандарту Ех.
  3. Вид защиты. Для оборудования помещений с котлами на газообразном и жидком топливе подходит маркировка «d». Такие светильники имеют взрывонепроницаемую оболочку. Дополнительные варианты — «n» (отсутствие искрообразования) и «m» (герметизация компаундным составом).
  4. Категория опасной смеси. Для котельных и других промышленных объектов применяется II-я категория.
  5. Температура эксплуатации. Достаточно выбрать маркировку «Т6», обеспечивающую безопасность светильника при температуре до 100 °С.
  6. Особые условия использования. Для оснащения котельной не требуются.

При выборе взрывобезопасных светильников, используемых для аварийной подсветки, нужно также ориентироваться на способы электропитания. Оборудование должно работать от сети переменного и постоянного тока, а также от батареи.

На что ещё обратить внимание

На взрывобезопасных светильниках, приобретаемых для установки в котельной, не должно быть:

  • повреждений корпуса или светопропускающего колпака;
  • следов коррозии;
  • признаков негерметичности;
  • расшатанных патронов, уплотнительных элементов.

Такие приборы не обеспечивают защиты при включении в потенциально опасной среде. При выявлении повреждений на уже установленных светильниках их необходимо заменить на новые, не допускающие перегревания и искрения.

4.2. Котельная - ЗАО "АлтайСпецИзделия"

4.2.1. Объемно-планировочные и конструктивные решения по котельным должны соответствовать требованиям СНиП II-35-76.

4.2.2. При эксплуатации котельных должны выполняться требования:

  • «Правил устройства и безопасности эксплуатации водогрейных котлов, водоподогревателей и паровых котлов с избыточным давлением» - для котлов с давлением пара не выше 0,07 МПа и водогрейных котлов с температурой воды не выше 115° С;

  • «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов» - для котлов с рабочим давлением более 0,07 МПа, водогрейных котлов и автономных экономайзеров с температурой воды выше 115° С.

4.2.3. Системы отопления и вентиляции котельной должны соответствовать СНиП 2.04.05-91, обеспечивать удаление излишков влаги, вредных газов и пыли и поддерживать следующие температурные условия:

  • в зоне пребывания обслуживающего персонала температура воздуха зимой не должна быть ниже 12° С, а летом превышать температуру наружного воздуха более, чем на 5° С;

  • в остальных местах возможного пребывания обслуживающего персонала температура воздуха не должна превышать более, чем на 15° С температуру в основной зоне.

4.2.4. Помещения котельной должны быть обеспечены достаточным дневным светом, а в ночное время - электрическим освещением. Места, которые по техническим причинам нельзя обеспечить дневным светом, должны иметь электрическое освещение.

Освещенность в котельной должна соответствовать требованиям действующих норм в соответствии со СНиП II-4-79.

4.2.5. Помимо рабочего освещения в котельной должно быть аварийное электрическое освещение от источников питания, независимых от общей электрической сети.

Подлежат обязательному оборудованию аварийным освещением следующие места:

  • фронт котлов, а также проходы между котлами, сзади и над котлами;

  • тепловые щиты и пульты управления;

  • водоуказательные и измерительные приборы;

  • зольные помещения;

  • вентиляторная площадка;

  • дымососная площадка;

  • помещения для баков и деаэраторов;

  • площадка и лестницы котлов;

  • насосное помещение.

Для котельных с площадью до 250 м2 в качестве аварийного освещения разрешается применять переносные электрические фонари.

4.2.6. Сигнальная предупредительная окраска и знаки безопасности, применяемые на оборудовании, должны соответствовать ГОСТ 12.4.026. Окраска должна наноситься на токоведущие части, а также поверхности, имеющие высокую температуру нагрева.

Цвет окраски котлов, котельного оборудования, вспомогательных устройств, трубопроводов должен соответствовать ГОСТ 14202 и ГОСТ 12.4.026.

4.2.7. Не допускается уплотнение краской и лаком крышек, лючков и других мест разъема, различных устройств, используемых при осмотрах, регулировках и наладках частей оборудования.

4.2.8. Уровень пола первого этажа котельной не должен быть ниже уровня территории, прилегающей к зданию котельной.

4.2.9. Выходные здания из котельного помещения должны открываться наружу и не должны иметь запоров из котельной.

Все выходные двери из котельного помещения во время работы котлов не должны запираться.

4.2.10. Конструкция котельного оборудования должна обеспечивать безопасность при монтаже, испытании, ремонте и эксплуатации в течение всего срока службы.

Кожухи и дверцы ограждений должны снабжаться приспособлениями для надежной их фиксации в закрытом положении.

4.2.11. Низший допускаемый уровень воды в котлах должен обеспечивать ее свободное перемещение в циркуляционном контуре и быть на 100 мм выше верхней линии соприкосновения неизолированной стенки с горячими газами.

Для котлов с вертикальными жаровыми и дымогарными трубами низший допускаемый уровень воды устанавливают из условий надежного охлаждения стенок пароводяной смесью и исключения нагрева элементов котла сверх допустимых значений температур.

4.2.12. Указатели уровня воды в котле должны быть с плоскими, гладкими или рифлеными прозрачными пластинами из стекла со смотровой щелью шириной не менее 8 мм.

4.2.13. Указатели уровня воды должны быть прямого действия и устанавливаться в вертикальном положении, а на высоте свыше 2 м - с наклоном вперед под углом не более 30°.

4.2.14. На котле должно быть установлено не менее двух паровых предохранительных клапанов общей пропускной способностью не менее часовой производительности котла.

Паровые предохранительные клапаны должны

Нормы освещенности производственных помещений, автобаз, котельных, электропомещений

Нормы освещенности производственных помещений автобаз, котельных, электропомещений.

Современный мир трудно представить без автомобиля. Их число растет с каждым годом, и соответственно открывается все больше и больше специализированных станций техобслуживания, автосервисов, автомоек.

Одним из немаловажных факторов успешной работы авторемонтных мастерских и СТО является организация качественного освещения внутри рабочих помещений. Необходимо ответственно подходить к организации освещения в автосервисах и на автомойках. Правильное освещение способствует более быстрому проведению диагностических работ и более качественному ремонту. Кроме того качественное освещение способно снизить риск получения производственных травм сотрудниками организации.

Нормы освещенности предприятий по обслуживанию автомобилей (автомоек, автосервисов, СТО) регулируются СНиП и СанПиН. Некоторые нормы освещения согласно ВСН 196-83 приведены в таблице ниже:



Нормы освещения предприятий по обслуживанию автомобилей (автомоек, автосервисов, СТО, шиномонтажа)

Освещаемые объекты Освещенность рабочих поверхностей, лк
1 Мойка и уборка автомобилей 150
2 Техническое обслуживание и ремонт автомобилей 200
3 Ежедневное обслуживание автомобилей 75
4 Осмотровые канавы 150
5 Отделения: моторное, агрегатное, механическое, электромеханическое и приборов питания 300
6 Кузнечное, сварочно-жестяницкое и медницкое отделения 200
7 Столярное и обойное отделения 200
8 Ремонт и монтаж шин 200
9 Помещения для хранения автомобилей 20
10 Открытые площадки для хранения автомобилей 5

Как и в любых производственных помещениях, в котельных и помещениях инженерных сетей важно организовать качественное освещение, соответствующее нормам СНиП и СанПиН.

Ниже приведены некоторые нормы освещенности согласно ВСН 196-83.



Нормы освещения котельных

Освещаемые объекты Освещенность рабочих поверхностей, лк
1 Помещения котлов: площадки обслуживания котлов 100
2 Помещения котлов: площадки и лестницы котлов и экономайзеров, проходы за котлами 10
3 Помещения дымососов, вентиляторов, бункерное отделение 100
4 Конденсационная, химводоочистка, деаэраторная, бойлерная 100
5 Помещения топливоподачи 100
6 Надбункерное помещение 20



Нормы освещения электропомещений

Освещаемые объекты Освещенность рабочих поверхностей, лк
1 Камеры трансформаторов и реакторов 50
2 Помещения распределительных устройств: на фасаде щита при постоянном обслуживании 150
3 Помещения распределительных устройств: на фасаде щита при периодическом обслуживании, задняя сторона щита. 100
4 Помещения статических конденсаторов 100
5 Помещения для аккумуляторов 200
6 Ремонт аккумуляторов 200



Нормы освещения помещений для электрокар и электропогрузчиков

Освещаемые объекты Освещенность рабочих поверхностей, лк
1 Помещения для стоянки и зарядки 50
2 Ремонт электрокар и электропогрузчиков 200
3 Электролитная и дистилляторная 160



Нормы освещения помещений инженерных сетей и прочие технические помещения

Освещаемые объекты Освещенность рабочих поверхностей, лк
1 Помещения для вентиляционного оборудования (кроме кондиционеров) 20
2 Помещения для кондиционеров, насосов, тепловые пункты 75
3 Машинные залы насосных, компрессорные, воздуходувки с постоянным дежурством персонала 150
4 Машинные залы насосных, компрессорные, воздуходувки без постоянного дежурства персонала 100
5 Помещения для инженерных сетей 20



При выборе светильников для освещения предприятий по обслуживанию автомобилей, котельных и помещений инженерных сетей следует обратить внимание на следующие факторы:

  • Светильники должны обеспечивать уровень освещения, удовлетворяющий установленным нормам
  • Светильники должны быть экономичными и потреблять мало электроэнергии
  • Светильники должны быть защищены от попадания пыли и влаги, быть устойчивыми к вибрациям, механическим повреждениям, перепадам напряжения в электросети
  • Необходимо обеспечить высокий уровень цветопередачи
  • Необходимо минимизировать коэффициент пульсации источников света

Всем этим требованиям отвечают промышленные светодиодные светильники производства «ПКФ «Транском».

Основные преимущества промышленных светильников «ПКФ «Транском»:

  • Высокая светоотдача
  • Низкое энергопотребление
  • Степень защиты IP65, IP67
  • Устойчивы к вибрациям, механическим воздействиям
  • Устойчивы к перепадам напряжения в электросети
  • Индекс цветопередачи Ra>80
  • Коэффициент пульсации светового потока менее 1%
  • Простота монтажа
  • Вариативность способов крепления: на потолок, на стену, на трос
  • Длительный срок службы до 100 000 часов
  • Гарантия 5 лет

Требования к освещению и вентиляции в котельной

Помещения и рабочие места должны быть обеспечены естественным и искусственным освещением, достаточным для безопасного выполнения работ в соответствии со СНиП II-4-79 «Естественное и искусственное освещение. Нормы проектирования», санитарными нормами СН 245-71 и настоящими Правилами.

Общее искусственное освещение помещений, предназначенных для постоянного пребывания людей, должно обеспечиваться газоразрядными источниками света. Применение ламп накаливания допускается в отдельных случаях, когда использование газоразрядных источников света невозможно.

Для освещения помещений, мастерских, гаражей и складских зданий, как правило, следует предусматривать газозарядные лампы низкого и высокого давления (люминесцентные, ДРЛ, металлогалогенные, натриевые, ксеноновые).

Нормы освещенности рабочих мест должны соответствовать СНиП II-4-79.

Переносные приборы освещения должны быть на напряжение не выше 42 В, при работе в подвалах и сырых помещениях, канавах при обслуживании автомашин — 12 В.

Системы отопления и вентиляции должны обеспечивать нормативные метеорологические условия и чистоту воздуха в рабочей и обслуживаемых зонах помещений и соответствовать СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование. Нормы проектирования» и настоящим Правилам.

Тип системы отопления и нагревательных приборов, вид теплоносителя следует принимать согласно СНиП 2.04-05-86.

Вентиляцию с естественным побуждением (периодическое проветривание) следует предусматривать исходя из местных условий.

Вентиляцию с механическим побуждением следует предусматривать, когда требуемые метеорологические условия и чистота воздуха в помещениях не могут быть обеспечены вентиляцией с естественным побуждением (сварочные, металлообрабатывающие, деревообрабатывающие, окрасочные и другие работы).

Предельно допустимые концентрации вредных веществ (паров, газов и пыли) в воздухе рабочей зоны производственных помещений следует принимать согласно ГОСТ 12.1.005-88 «ССБТ. Воздух рабочей зоны. Общие санитарно-гигиенические требования».

В производственных помещениях с объемом на одного работающего менее 20 куб. м следует проектировать подачу воздуха в количестве не менее 30 куб. м/ч на каждого работающего, а в помещениях с объемом на одного работающего св. 20 куб. м — не менее 20 куб. м/ч.

Системы отопления и вентиляции вспомогательных и складских зданий и помещений должны соответствовать СНиП 2.11.01-85.

Что нужно знать перед покупкой аварийных свечей

Согласно недавней статистике EIA, средний потребитель будет испытывать более 2 отключений электроэнергии в год, и эти отключения электроэнергии будут длиться почти 200 минут.

Отключение электроэнергии на 200 минут не кажется таким долгим. Но учтите, что это среднее значение .

Я лично помню отключение электроэнергии на северо-востоке в 2003 году, в результате которого моя семья оставалась без электричества на 6 дней.

Короче говоря, у вас дома должно быть подготовлено аварийное освещение на случай отключения электричества.Для многих это означает покупку аварийных свечей. Прежде чем это сделать, прочтите это руководство.

Аварийные свечи - даже лучший вариант?

Когда я был ребенком, для аварийного освещения использовали свечи. В основном это было связано с тем, что батарейки для фонарей были дорогими, а перезаряжаемые еще не были распространены.

У нас тогда точно не было фонариков на солнечных батареях!

Теперь у нас есть много других вариантов аварийного освещения.

Некоторые из них (со ссылками на Amazon) включают:

Очевидная проблема использования свечей в качестве аварийного освещения заключается в том, что они представляют собой опасность возгорания.В некоторых случаях никогда не следует пользоваться свечами - например, после землетрясения или если есть риск поломки газопровода.

Однако есть некоторые преимущества свечей, которые делают их достойным вариантом.

Во-первых, это их невысокая стоимость. Свечи также можно использовать для производства тепла, что может спасти жизнь, если у вас нет альтернативного варианта обогрева.

Плюсы использования аварийных свечей

  • Недорого купить
  • Воск можно использовать повторно (подробнее об этом позже)
  • Выработка тепла
  • Можно сделать свои собственные
  • Для работы не требуются батареи или питание
  • Обеспечит защиту от электромагнитных помех.

Недостатки использования аварийных свечей

  • НЕ следует использовать, если мог произойти обрыв газопровода, например, после землетрясений!
  • Может опрокинуться и вызвать пожар
  • Мерцание может раздражать
  • Их потребуется много для обеспечения надлежащего освещения для задач

На форумах я видел, как люди тирады о том, какой вариант аварийного освещения лучше является.Я не собираюсь этого делать, в основном потому, что считаю, что не существует единственного «лучшего» варианта аварийного освещения.

Чтобы быть готовым к чрезвычайным ситуациям, вам необходимо иметь различные варианты аварийного освещения.

Так что запаситесь аварийными свечами. Но не останавливайтесь на достигнутом. Вы также должны получить несколько других аварийных фонарей. Я бы сказал, что обязательно приобретите налобный фонарь (отлично подходит, когда вам нужно гулять по дому или на улице), несколько светодиодных ламп (ссылка на Amazon) для освещения комнаты и, возможно, даже пружину для внутреннего генератора (ссылка на Amazon), если вы можете себе позволить Это.

Лучшие свечи для чрезвычайных ситуаций, чтобы купить

Top Pick - UCO Beeswax Lantern Candles

Эти свечи намного дороже стандартных аварийных свечей. Однако, если вы планируете повторно использовать воск для изготовления собственных свечей (что удобно при долгосрочном планировании действий на случай чрезвычайных ситуаций), тогда это отличное решение.

Пчелиный воск легко использовать повторно, и большинство свечей из пчелиного воска намного дороже этих.

Поскольку они сделаны из пчелиного воска, вы получаете чистую горящую свечу.Они сделаны очень хорошо, поэтому на каждую свечу будет приходиться приличное количество света. Нет никаких проблем с самозатуханием свечи из-за плохой конструкции.

Обратите внимание, что они сделаны для установки в фонарь UCO. Вы можете прикрепить их к тарелке, но фонарь - действительно самый безопасный вариант.

Они подходят к большинству других фонарей для свечей, а не только к фонарям марки UCO.

Плюсы:

  • Время горения 12+ часов
  • Хорошо сделано и спроектировано
  • Минимальное подтекание
  • Чистое горение

Минусы:

  • Более дорогой вариант
  • Лучшее со свечным фонарем UCO

Проверить наличие Amazon


Субботние свечи из пчелиного воска

Если у вас есть хороший и прочный подсвечник, конические свечи могут быть отличным вариантом в экстренных случаях.Они позволяют легко собирать воск для повторного использования. И, поскольку они сделаны из пчелиного воска, вы захотите сохранить этот воск!

Цена за час времени записи довольно высока (около 24 центов за час). Однако для свечей из пчелиного воска эти субботние свечи очень доступны.

Проверить цены на Amazon

Свечи горят очень хорошо и служат около 7 часов.

Единственная реальная проблема - это белый пчелиный воск. Думаю, им нужно отбелить воск, чтобы получить такой цвет, а это значит, что свечи имеют легкий запах.

Плюсы:

  • Отличное качество пчелиного воска
  • Длительное время горения конических свечей
  • Обеспечивает хорошее количество света

Минусы:

  • Издает легкий запах
  • Требуется хороший безопасный подсвечник

Проверить На Amazon


American Soy Tealights

Если вы хотите использовать чайные свечи в качестве аварийных свечей, это, вероятно, ваш лучший вариант.

В отличие от большинства чайных бутылок, которые делают из парафина, эти делают из сои.Это означает, что они не вызывают канцерогенных запахов или дыма.

Проверить цены на Amazon

Еще кое-что приятное в этих чайных огнях - это то, что они сделаны в США и самозатухают.

Вы все равно захотите приобрести надежный держатель для чайной свечи, чтобы снизить риск возникновения пожара.

Плюсы:

  • Соевый воск не выделяет запахов
.

Аварийное освещение - Аварийное освещение

Savings Banner

Безопасные онлайн-платежи

Гарантия 3 года

£ 4,99 Стандартная доставка

Loyalty scheme banner
  • Когда тестировать аварийное освещение

    Одним словом «Ежедневно»!

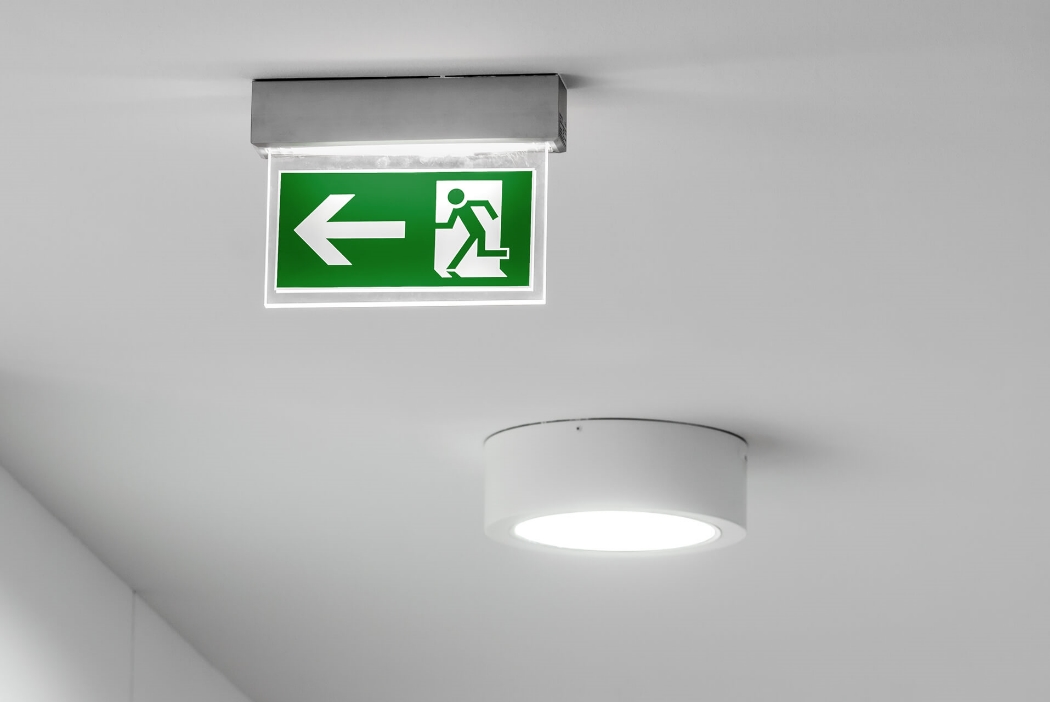

Аварийное светодиодное освещение

ИСКЛЮЧИТЕЛЬНОЕ АВАРИЙНОЕ ОСВЕЩЕНИЕ

Электрическая неисправность и последующее отсутствие света на вашем рабочем месте могут быть опасны для ваших рабочих и ваших клиентов.Соответствующее аварийное освещение и вывески важны для обеспечения безопасной и надлежащей эвакуации из вашего помещения.

Мы поставляем новейшие и самые современные технологии, поэтому мы можем обеспечить высочайшее качество светодиодного аварийного освещения в отрасли. У нас, безусловно, есть понимание и опыт, чтобы помочь вам выбрать лучшее освещение, соответствующее вашим потребностям. Мы верим в справедливое и честное отношение к нашим клиентам, потому что хотим заработать на вашем бизнесе сейчас и в будущем.

Благодаря доступным ценам и быстрому обслуживанию мы предложим вам лучшее соотношение цены и качества!

Нажимая «Отправить», вы соглашаетесь передать свой адрес электронной почты владельцу сайта и MailChimp для получения маркетинговых, обновлений и других сообщений электронной почты от владельца сайта.Используйте ссылку для отказа от подписки в этих письмах, чтобы отказаться от рассылки в любое время. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
