Аварийное освещение нормы проектирования. Нормы и требования к аварийному освещению: проектирование, виды, освещенность

Какие нормы предъявляются к аварийному освещению. Какие виды аварийного освещения существуют. Какая освещенность должна быть обеспечена для путей эвакуации. Как правильно спроектировать систему аварийного освещения.

Содержание

Основные виды и назначение аварийного освещения

Аварийное освещение предназначено для использования при нарушении питания рабочего освещения. Оно подразделяется на следующие основные виды:

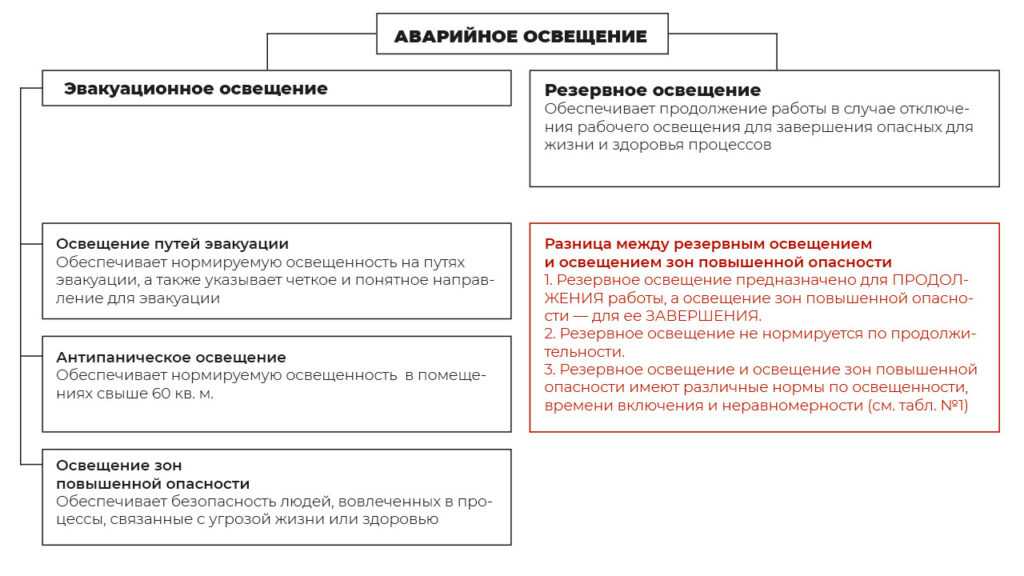

  • Эвакуационное освещение — для обеспечения эвакуации людей из здания при чрезвычайной ситуации
  • Резервное освещение — для продолжения работы при отключении рабочего освещения
  • Антипаническое освещение — для предотвращения паники в больших помещениях

Эвакуационное освещение в свою очередь включает:

  • Освещение путей эвакуации
  • Освещение зон повышенной опасности
  • Эвакуационные знаки безопасности

Нормативные требования к аварийному освещению

Основные требования к аварийному освещению регламентируются следующими нормативными документами:


  • ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы»
  • СП 52.13330.2016 «Естественное и искусственное освещение»

Согласно этим документам, аварийное освещение должно:

  • Включаться автоматически при отключении рабочего освещения
  • Обеспечивать необходимый уровень освещенности в течение нормируемого времени
  • Питаться от независимого источника
  • Не создавать слепящего действия

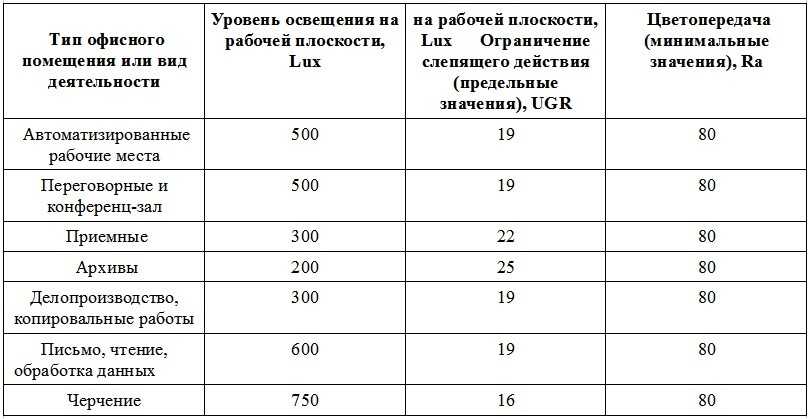

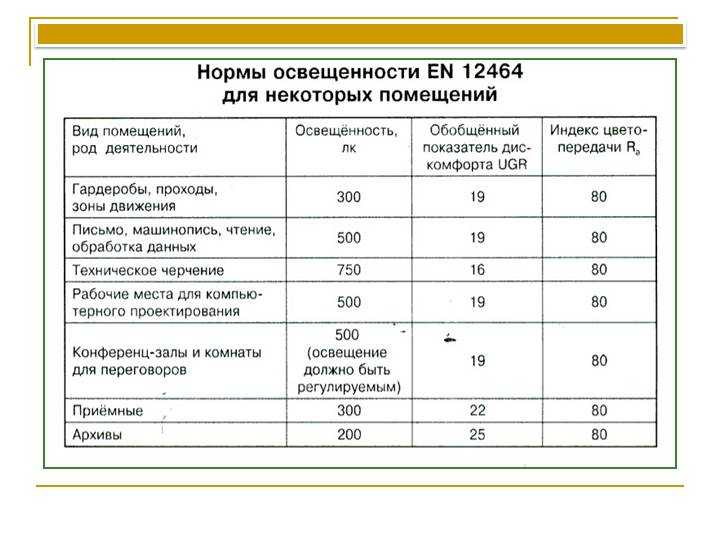

Нормы освещенности для аварийного освещения

Для различных видов аварийного освещения установлены следующие нормы минимальной освещенности:

  • Пути эвакуации шириной до 2 м: 1 лк на полу по оси прохода
  • Пункты первой помощи, места с противопожарным оборудованием: 5 лк
  • Производственные помещения с опасными зонами: 10% нормируемой освещенности рабочего освещения, но не менее 15 лк
  • Антипаническое освещение: 0.5 лк на свободной площади пола

Требования к времени работы аварийного освещения

Продолжительность работы аварийного освещения после отключения основного электропитания должна составлять:

  • Для путей эвакуации и антипанического освещения — не менее 1 часа
  • Для зон повышенной опасности — весь период существования опасности для людей
  • Для резервного освещения — в соответствии с требованиями технологического процесса

При этом нормируемая освещенность должна обеспечиваться:


  • На 50% через 5 секунд после отключения рабочего освещения
  • На 100% через 10 секунд

Особенности проектирования аварийного освещения

При проектировании системы аварийного освещения необходимо учитывать следующие основные требования:

  • Размещать светильники с учетом планировки помещений и путей эвакуации
  • Обеспечивать равномерность освещения
  • Применять светильники с соответствующей степенью защиты
  • Предусматривать автоматическое включение от датчиков
  • Обеспечивать электропитание от независимого источника

Также важно правильно рассчитать необходимое количество и мощность светильников для обеспечения нормируемых параметров освещенности.

Эвакуационные знаки безопасности

Эвакуационные знаки безопасности являются важной частью системы аварийного освещения. К ним предъявляются следующие основные требования:

  • Устанавливаются над каждым эвакуационным выходом
  • Должны однозначно указывать направление эвакуации
  • Минимальная яркость знака — 2 кд/м2, в условиях задымления — 10 кд/м2
  • Питание от независимого источника в течение 1 часа
  • Размер знака определяется по специальной формуле в зависимости от дистанции распознавания

Правильное проектирование и размещение эвакуационных знаков крайне важно для быстрой и безопасной эвакуации людей при чрезвычайных ситуациях.


Проверка и обслуживание аварийного освещения

Для поддержания системы аварийного освещения в рабочем состоянии необходимо проводить регулярные проверки и обслуживание:

  • Ежемесячный функциональный тест длительностью 30 секунд
  • Ежегодный тест на длительность работы (не менее 1 часа)
  • Визуальный осмотр светильников и знаков безопасности
  • Очистка световых приборов
  • Замена источников света и аккумуляторов по истечении срока службы

Результаты всех проверок должны фиксироваться в специальном журнале. При обнаружении неисправностей их следует оперативно устранять.

Выводы

Аварийное освещение является критически важной системой безопасности в зданиях и сооружениях. Правильное проектирование, монтаж и обслуживание этой системы в соответствии с нормативными требованиями позволяет:

  • Обеспечить безопасную эвакуацию людей при чрезвычайных ситуациях
  • Снизить риск паники в случае отключения рабочего освещения
  • Создать условия для продолжения работ на опасных производственных участках
  • Повысить общий уровень безопасности здания

Поэтому крайне важно уделять должное внимание системе аварийного освещения на всех этапах — от проектирования до эксплуатации.



Проектирование аварийного освещения

  1. Главная
  2. Статьи
  3. Промышленное освещение
  4. Проектирование аварийного освещения

К аварийному освещению всегда предъявляются строгие требования, ведь от его качества напрямую могут зависеть здоровье и безопасность людей. Правила и нормы регулируются установленными государством актами. Основной задачей аварийного освещения, является создание необходимого уровня освещенности для совершения эвакуации или продолжения работы в случае экстренного отключения основного освещения. В соответствии с этим, выделяют два вида аварийного освещения: эвакуационное и резервное. Питание светового оборудования для аварийного освещения осуществляется посредством аварийных блоков питания.

Важно, чтобы на лестничных пролетах каждая ступень была в должной мере освещена в случае экстренной ситуации

Светильники, предназначенные для освещения эвакуационных путей, должны располагаться по всему маршруту эвакуации, а также в зависимости от условий предупреждать об изменении маршрута эвакуации. Направление к ближайшему медицинскому пункту и эвакуационному выходу также должно быть подсвечено при помощи аварийного светового оборудования. К объектам, которые должны быть подсвечены светильниками, относятся и места, оснащенные средствами экстренной связи, стены (или же стенды) с планом эвакуации. Важно, чтобы на лестничных пролетах каждая ступень была в должной мере освещена в случае экстренной ситуации.

Следует знать, что также существует специальный тип аварийного освещения, используемый в помещениях и открытых пространствах, площадь которых превышает 60 квадратных метров, оно называется антипаническим освещением.

К эвакуационному освещению предъявляются следующие требования:

Аварийное освещение – это область, к которой следует проявить самый тщательный подход при проектировании

По установленным правилам, по прошествии 5 секунд после экстренного отключения света, светильники эвакуационного освещения должны создать 50% от установленной нормы освещенности, после 10 секунд – 100%.

В ряде случаев, внезапное прекращение рабочей деятельности может понести за собой негативные последствия. Сюда относится работа с токсическими и радиоактивными веществами, электрические и тепловые станции, узлы связи, а также иные объекты. Помимо этого, существует ряд случаев, когда остановка рабочего процесса может привести к пожарам, взрывам, травмам и гибели людей. Для предотвращения подобных ситуаций, используется резервное освещение. По установленным правилам, минимальный уровень освещенности при работе резервного освещения должен составлять 30% от уровня освещенности рабочего освещения.

На практике светодиодные источники света имеют ряд преимуществ в области аварийного освещения. Минимальное потребление электрической энергии, а также возможность работать на протяжении длительного периода выделяют их на фоне иных световых элементов. Также допускается использование металлогалогенных и люминесцентных аналогов.

Аварийное освещение – это область, к которой следует проявить самый тщательный подход при проектировании. Грамотная организация поможет сэкономить предприятию на убытках, но, что самое главное, оно поможет спасти здоровье и жизни людей, оказавшихся в экстренной ситуации.

Сделаем расчет за 15 минут

Заполните заявку. Наши инженеры с профильным образованием сделают расчет по вашему техническому заданию в соответсвии со всеми нормами.

Нажимая кнопку «Отправить», Вы даете Согласие на обработку персональных данных

Нормы аварийного освещения — Топ-Свет

Содержание
  • Что такое аварийное освещение?
  • Общие требования
  • Освещение путей эвакуации
  • Антипаническое освещение
  • Освещение зон повышенной опасности
  • Резервное освещение
  • Эвакуационные знаки безопасности
  • Вместо заключения
  • Список нормативных документов

Что такое аварийное освещение?

Согласно ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы», аварийное освещение – это освещение, предназначенное для использования при нарушении питания рабочего освещения. В зависимости от назначения аварийное освещение подразделяется на:

  • Эвакуационное освещение – служит для обеспечения эвакуации людей в аварийной ситуации на путь эвакуации, ведущую непосредственно наружу или в безопасную зону. В свою очередь подразделяется на:
    • Освещение путей эвакуации – служит для надёжного определения и безопасного использования путей эвакуации;
    • Антипаническое освещение – служит для предотвращения паники и безопасного прохода к путям эвакуации;
    • Освещение зон повышенной опасности – служит для безопасного завершения потенциально опасного рабочего процесса.
  • Резервное освещение – служит для продолжения работы в случае отключения рабочего освещения.

Помимо освещения, стандартом регламентирована установка эвакуационных знаков безопасности единого образца. Они должны располагаться над каждым эвакуационным выходом и вдоль путей эвакуации для однозначного указания направления движения людей в аварийных ситуациях.

Общие требования

Основополагающим стандартом для аварийного освещения является уже указанный выше ГОСТ Р 55842-2013. Уже на основе этого ГОСТа были составлены другие документы, такие как, например, широко используемый при проектировании систем освещения

СП 52.13330.2016. Поэтому здесь мы приводим данные как указано именно в ГОСТ, с небольшими дополнениями из других источников и собственного опыта.

Любое аварийное освещение должно включаться как автоматически включаться при пропадании питания основного (рабочего) освещения, так и по сигналам пожарной и аварийной сигнализации или вручную с дежурных пультов, если сигнализация по каким-либо причинам не сработала. При этом, как следует из самого определения, аварийное освещения должно подключаться к независимому от основного источнику питания. Это совершенно не означает, что необходимо согласовывать и прокладывать независимые линии подключения к подстанциям – нет. Достаточно будет спроектировать и реализовать централизованную или распределённую систему аккумуляторных батарей и/или вторичных генераторов для обеспечения энергией аварийных источников света в течение установленного нормативами времени.

Для того, чтобы у людей не возникало проблем при идентификации цветов на знаках безопасности, индекс цветопередачи применяемых источников света для аварийного освещения должен быть не менее 40. Общие требования по уровню освещённости, равномерности, времени работы и пр. приведены в таблице ниже (время включения считается от момента отключения рабочего освещения):

Нормируемая освещённость, равномерность, продолжительность работы и режим включения аварийного освещения в зависимости от вида
Виды и объекты аварийного освещения Нормируемая освещённость на горизонтальной поверхности, лк, не менее Предельная равномерность освещённости Emin:Emax, не более Продолжительность работы, ч Режим включения
Пути эвакуации шириной до 2м, на полу по оси прохода 1,0 1:40 1,0 50% через 5 с, а 100% – через 10 с
На полу в полосе шириной не менее 50% ширины прохода, симметрично расположенная относительно центральной линии 0,5 1:40 1,0 50% через 5 с, а 100% – через 10 с
Пункты первой помощи, места с противопожарным оборудованием, места размещения плана эвакуации, места включения аварийной сигнализации, перед каждым эвакуационным выходом, снаружи перед каждым конечным выходом из здания 5,0 1:40 1,0 50% через 5 с, а 100% – через 10 с
Лестничные марши в зданиях с постоянным пребыванием маломобильных групп населения и детей дошкольного возраста 5,0 1:40 1,0 50% через 5 с, а 100% – через 10 с
Антипаническое освещение – на всей свободной площади пола, за исключением полосы 0,5 м по периметру помещения 0,5 1:40 1,0 50% через 5 с, а 100% – через 10 с
Освещение зон повышенной опасности 10% нормируемой освещённости для общего рабочего освещения, но не менее 15,0 1:10 Определяется временем, при котором существует опасность для людей 100% через 0,5 с
Резервное освещение Не менее 30% нормируемой освещённости для общего рабочего освещения 1:40 Не менее 30% нормируемой освещённости для общего рабочего освещения 50% не более чем через 15 с и 100% – не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием

Помимо минимальной освещённости, нормируется также и максимальный световой поток используемых светильников. Наличие такого требования связано с ограничением слепящего эффекта. Легко представить, что при аварийной ситуации, когда общий уровень освещённости существенно снижается, а панические настроения, в свою очередь, возрастают, ориентация даже в привычных помещениях может стать проблематичной. Поэтому не стоит усугублять ситуацию мощными источниками, свет от которых попадает непосредственно в глаза, сбивая людей с толку и мешая им ориентироваться по знакам эвакуационных путей и пр.

Для светильников, устанавливаемых в горизонтальных путях эвакуации, регламентируется сила света в пределах углов от 60 до 90 градусов (см. рисунок) в нижней полусфере относительно вертикали. Для других путей эвакуации и открытых пространств регламентируется сила света во всей нижней полусфере.

Углы ослепления аварийного освещения

Значения и для того, и для другого случаев приведены в таблице ниже:

Максимальный световой поток аварийного светильника в зависимости от высоты установки
Высота установки светильников h, м Сила света светильников аварийного освещения, кд, не более
Для путей эвакуации и антипанического освещения Для зон повышенной опасности
h < 2,5 500 1000
2,5 < h < 3,0 900 1800
3,0 < h < 3,5 1600 3200
3,5 < h < 4,0 2500 5000
4,0 < h < 4,5 3500 7000
h > 4,5 5000 10000

Следует также отметить, что в помещениях, где возможно задымление, светильники аварийного освещения должны быть размещены на расстоянии не менее 0,5 м от потолка.

Осветительные приборы аварийного освещения предусматриваются либо постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, либо непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть маркированы буквой «А» красного цвета.

Мы считаем необходимым обратить внимание на ещё один аспект. Любая аварийная система нуждается в периодической проверке. И хотя указанные здесь нормативные документы явно не указывают ни на необходимость таких мероприятий, ни на их периодичность, мы бы рекомендовали устраивать проверки не реже 1 раза в 3 месяца. Причём они должны происходить с вовлечением всех систем – как первичных датчиков, так и систем автоматики и резервного питания. Любой из этих компонентов – а точнее его неисправность – может свести на нет все усилия по организации аварийного освещения.

Кроме того, раз устанавливаются нормативные требования по времени работы системы аварийного освещения, простого подтверждения факта его включения и работы, скажем, в течение одной минуты, будет недостаточно для подтверждения факта его нормального функционирования.

В случае использования аккумуляторов необходимо также предусмотреть их плановую замену в соответствии с рекомендациями производителей на каждый конкретный тип. Например, герметичные необслуживаемые свинцово-кислотные аккумуляторы даже в случае использования интеллектуальных контроллеров параметров заряда, имеют срок службы около 10 лет, после чего требуют замены.

Освещение путей эвакуации

Освещение путей эвакуации в помещениях и местах производства работ вне зданий следует предусматривать по путям эвакуации:

  • В коридорах и проходах по путям эвакуации;
  • В местах изменения (перепада) уровня пола или покрытия;
  • В зоне каждого изменения направления пути;
  • На пересечении проходов и коридоров;
  • На лестничных маршах, при этом каждая ступень должна быть освещена прямым светов;
  • Перед каждым эвакуационным выходом из помещения, требующего эвакуационного освещения;
  • Перед пунктом медицинской помощи;
  • В местах размещения средств экстренной связи;
  • В местах размещения средств пожаротушения;
  • В местах размещения плана эвакуации;
  • Снаружи перед конечным выходом из здания или сооружения.

Антипаническое освещение

Антипаническое освещение следует предусматривать в больших помещениях площадью более 60 м² при одновременном нахождении в нём 30 и более человек. Основная его задача – уменьшить стрессовое воздействие аварийной ситуации на находящихся в помещениях людей и предотвратить возникновение паники. И хотя единого мнения по влиянию массовой паники на последствия аварийной ситуации до сих пор нет, невозможно отрицать тот факт, что единовременная потеря самоконтроля множеством людей, стремящихся спасти собственную жизнь, может приводить к трагическим последствиям.

Антипаническое освещение должно обеспечивать приемлемые визуальные условия для безопасного движения людей в направлении путей эвакуации и видимость любых препятствий высотой до 2 метров над плоскостью движения людей.

Освещение зон повышенной опасности

Аварийное освещение зон повышенной опасности призвано обеспечить безопасность людей, вовлечённых в потенциально опасный для их жизни и здоровья технологический процесс. В том числе – позволить завершить текущую работу в штатном режиме, если это необходимо (например, переместить сосуды с опасными реактивами на установленные места хранения, отключить электрические установки, требующие постоянного контроля и пр.). Как указано в общей таблице, в данном случае освещённость нормируется в процентном отношении от установленных требований к рабочему освещению.

Резервное освещение

Резервное освещение следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • Гибель, травмирование или отравление людей;
  • Взрыв, пожар, длительное нарушение технологического процесса;
  • Утечку токсических и радиоактивных веществ в окружающую среду;
  • Нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т. п.

Если резервное освещение предполагается использовать и в качестве эвакуационного, то оно должно удовлетворять требованиям, предъявляемым к эвакуационному освещению. И если по уровню освещённости резервное освещение будет заведомо выше освещения эвакуационных путей, то в части требований по слепимости могут возникнуть сложности.

Допускается увеличивать значения по яркости резервного освещения вплоть до 100% от яркости освещения рабочего, если это требуется в связи с особенностями технологического процесса. Решение в данном случае остаётся за инженерами и технологами на местах.

Эвакуационные знаки безопасности

Эвакуационные знаки безопасности устанавливаются в помещениях без естественного освещения с одновременным пребыванием более 30 человек и в помещениях с естественным освещением площадью более 100 м² с одновременным пребыванием более 50 человек. А если речь идёт о дошкольных образовательных организациях, учебных и медицинских учреждениях и зданиях с постоянным пребыванием маломобильных групп населения, то эвакуационные знаки безопасности устанавливаются независимо от числа находящихся в помещениях людей. Кроме того, в таких учреждениях допускается применение световых перил. Знаки безопасности должны соответствовать требованиям ГОСТ Р 12.4.026 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная».

Эвакуационные знаки безопасности постоянного действия устанавливаются:

  • Над каждым эвакуационным выходом;
  • На путях эвакуации, однозначно указывая направления эвакуации;
  • Для обозначения поста медицинской помощи;
  • Для обозначения мест размещения первичных средств пожаротушения;
  • Для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Яркость эвакуационных знаков безопасности в пределах любой части цветной поверхности знаков безопасности во всех направлениях должна быть не менее 2 кд/м² в отсутствие задымления, 10 кд/м² в условиях задымления. Предельная равномерность распределения яркости в пределах цветной поверхности знаков безопасности должна быть не менее 1:5. Отношение яркости цвета безопасности к яркости контрастного цвета должно быть не менее 1:15 и не более 1:5.

В помещениях, где возможно задымление, эвакуационные знаки безопасности следует располагать на высоте не более 0.5 м от пола, а внешняя их подсветка при этом не допускается.

Размер эвакуационного знака – в частности, его высота, определяются по специальной формуле: h = l / Z, где l – это расстояние различения эвакуационного знака, Z – дистанционный фактор, который принимают равным 100 для знаков, освещаемых извне, и 200 – для освещаемых изнутри. Например, если необходимо установить знак, который освещается изнутри и должен быть различим с расстояния в 10 метров, то его минимальная высота должна составлять 10 / 200 = 0,05 метра или 50 миллиметров. Причём это высота именно цветной части знака – пластмассовая рамка в это значение не входит.

Питание эвакуационных знаков безопасности в нормальном режиме должно проводиться от источника, независимого от источника питания рабочего освещения, а в аварийном режиме переключаться на питание от третьего независимого источника, например, встроенной в светильник аккумуляторной батареи. Продолжительность работы эвакуационных знаков безопасности должна быть не менее 1 часа.

Вместо заключения

Как это часто и бывает с требованиями безопасности, многие из них подкреплены жизнями погибших при терактах, пожарах, землетрясениях и других техногенных и природных катастрофах людей. Зачастую установка минимальной системы аварийного освещения не требует больших финансовых затрат по сравнению со стоимостью строительных работ, машин и оборудования. Но почему-то зачастую ими просто пренебрегают. Так вот принимая такое решение, подумайте, сможете ли вы когда-нибудь потом, в случае реальной катастрофы, также хорошо жить с его последствиями, как сейчас с сэкономленными деньгами.

Список нормативных документов

  • ГОСТ Р 55842-2013 ISO 30061 2007 Освещение аварийное. Классификации и нормы
  • СП 52.13330.2016 Естественное и искусственное освещение

Смотрите также

  • Аварийные светильники
  • Блоки аварийного питания — что это?

NFPA 101 — Журнал NFPA

Соответствует | NFPA 101


Проверка аварийного освещения и маркировки выхода при повторном открытии здания

ШОН МАХОНИ

По мере того, как правительственные чиновники начинают разрабатывать и публиковать процедуры повторного открытия предприятий и зданий, которые были относительно пусты в течение последних нескольких месяцев из-за пандемии COVID-19 владельцы зданий и управляющие объектами в настоящее время пытаются определить, что необходимо сделать со зданием до повторного ввода жильцов.

В это уникальное время NFPA поощряет техническое обслуживание всех систем противопожарной защиты и безопасности жизнедеятельности. Тем не менее, возможно, что многие из текущих проверок, испытаний и технического обслуживания (ITM), требуемых местными нормами и стандартами, не были завершены по разным причинам. Независимо от уровня ITM, выполненного в течение этого интервала, крайне важно, чтобы владельцы зданий и управляющие объектами проверяли работу всех систем противопожарной защиты здания и безопасности жизнедеятельности до повторного заселения здания.

Одной из систем безопасности жизнедеятельности, которую необходимо проверить, является аварийное освещение и разметка выхода внутри здания. NFPA 101®, Кодекс безопасности жизнедеятельности®, требует, чтобы аварийное освещение было предусмотрено на специально отведенных лестницах, проходах, коридорах и проходах, ведущих к выходу, в таких помещениях, как, помимо прочего, собрания, учебные заведения, гостиницы, торговые и коммерческие помещения. Аварийное освещение предназначено для автоматического включения в течение не менее 90 минут при отключении электроэнергии, размыкании автоматического выключателя или ручном действии, таком как размыкание выключателя на обычное освещение, чтобы люди могли безопасно покинуть здание.

Аварийное освещение зданий обеспечивается двумя основными способами. Один из них заключается в том, чтобы обеспечить здание аварийным генератором и автоматическим переключателем, который будет включать часть освещения в здании при отключении электроэнергии. Если это так в вашем здании, ITM, выполненный на генераторе, должен быть выполнен в соответствии с NFPA 110. Второй метод заключается в установке отдельных блоков аварийного освещения в здании, которые подключаются к источнику питания здания для зарядки аккумуляторов блоков. При отключении питания от бортовой батареи включается аварийное освещение. В случае этих отдельных блоков нам необходимо выполнить ITM, чтобы убедиться, что батареи держат заряд, что лампочки работают, а удерживаемый заряд может включать свет в течение требуемых 9 часов. 0 минут.

Существует три метода, которые можно использовать для проверки работоспособности аварийного освещения: ручной, самопроверка и компьютерный. При использовании ручного метода аварийное освещение включается ежемесячно в течение не менее 30 секунд с использованием процедуры производителя — обычно с помощью кнопки проверки, которая отключает основное питание от устройства, — чтобы убедиться, что батарея держит больше остаточного заряда, и убедиться, что что фонари работают. Аварийное освещение должно включаться ежегодно не менее 9 раз.0 минут, чтобы проверить полную емкость батарей.

В методе самопроверки блоки могут проверять себя и сообщать о проблеме на устройстве с помощью светового индикатора. Эти устройства не нужно проверять вручную ежемесячно или ежегодно, но их необходимо осматривать каждые 30 дней, чтобы убедиться, что они не повреждены и что индикаторы не горят. В компьютерном методе визуальный осмотр не требуется каждые 30 дней, поскольку любые проблемы с лампами, обнаруженные во время их самопроверки, будут сообщены и зарегистрированы через компьютер.

NFPA 101 также требует, чтобы указатели выхода были установлены в большинстве помещений, включая, помимо прочего, сборочные, образовательные, гостиничные, торговые и деловые, на выходах, кроме главных наружных дверей, которые не очевидны и не идентифицируются как выходы. Эти маркировки должны быть видны с любого направления доступа к выходу и должны быть освещены изнутри или снаружи. Освещенность разметки выезда необходимо подтверждать визуальным осмотром с интервалом не более 30 дней. Если в жилом помещении также требуется аварийное освещение, эти светящиеся указатели выхода должны быть обеспечены аварийным питанием. Те же методы проверки аварийного освещения можно использовать и для проверки аварийной мощности освещения разметки выезда.

Поскольку владельцы зданий и управляющие объектами готовятся вновь открыть свои здания для жителей, все необходимые проверки, испытания и техническое обслуживание аварийного освещения и указателей выхода должны быть обновлены. Это включает ежемесячный 30-секундный тест и проверку, а также проверку того, что полный 90-минутный тест был завершен в течение последних 12 месяцев. Как и в случае со всеми ITM, для этих тестов необходима надлежащая документация, чтобы убедиться, что вся работа была выполнена, и гарантировать, что ни одно необходимое тестирование не будет упущено из виду.

Шон Махони, PE, инженер технической службы в NFPA. Члены NFPA и AHJ могут использовать вкладку «Технические вопросы», чтобы публиковать запросы на NFPA 101 по адресу nfpa.org/101.

Основы аварийного освещения | Consulting

Томас Ф. Фликингер, NCEES, PE, Affiliated Engineers Inc., Мэдисон, Висконсин. 22 июля 2013 г.

Цели обучения
  • Знать основные аспекты проектирования аварийного освещения, включая уровни освещения, пути эвакуации , коды и AHJ.
  • Узнайте, когда и где требуется система аварийного освещения, каков применимый код, как она должна работать, как она будет питаться и каковы типичные варианты аварийного освещения.
  • Понимать систему аварийного освещения в контексте и как неотъемлемый компонент стратегий и технологий обеспечения безопасности жизни в здании.

За последние несколько лет проблемы, связанные с аварийным освещением, уменьшились благодаря комплексной разработке правил. Перекрестные ссылки между несколькими строительными нормами были уточнены, чтобы свести к минимуму противоречия и субъективные толкования. Тем не менее, инженеру надлежит заблаговременно участвовать в разработке концептуальных схем освещения, определении соответствующих кодов и выборе оптимальной системы электропитания для аварийного освещения, не последним из которых является получение информации от уполномоченного органа (AHJ) до к представлению разрешительных планов на утверждение. Интерпретация AHJ конкретного приложения кода в конечном итоге превосходит понимание профессионального инженера.

Требования стандартов, применение

Основные нормы, используемые для определения надлежащего применения систем аварийного освещения, включают: Международные строительные нормы и правила (IBC), NFPA 101: Кодекс безопасности жизнедеятельности, NFPA 70: Национальный электротехнический кодекс, NFPA 110: Стандарт для аварийного и аварийного освещения. Резервные энергосистемы, NFPA 111: Стандарт запасенной электроэнергии для аварийных и резервных энергосистем и NFPA 99: Кодекс медицинских учреждений. Определение того, в каком году конкретный кодекс или стандарт был принят юрисдикцией, в которой расположен данный строительный проект, имеет решающее значение до начала проектирования аварийного освещения, поскольку не во всех юрисдикциях применяются самые последние кодексы или стандарты.

Традиционная обязанность инженера по освещению выходных путей была несколько подчинена архитектору, который отвечает за проектирование здания и определение типа здания. Кроме того, в большинстве юрисдикций архитектор обычно отвечает за определение путей выхода с помощью планов выхода. Как правило, эти существующие планы подлежат утверждению AHJ до выдачи разрешения на строительство и, безусловно, требуются до получения разрешения на использование здания. Ключевое условие адекватного освещения эвакуации входит в компетенцию инженера после определения официальной траектории эвакуации.

Основная директива раздела 1006.1 IBC предусматривает, что пути выхода должны быть освещены в любое время, когда пространство здания, обслуживаемое средством выхода, занято. По определению, выход — это «непрерывный и беспрепятственный путь вертикального и горизонтального выхода из любой занятой части здания или сооружения на общественный путь. Средство выхода состоит из трех отдельных и отличных друг от друга компонентов: выхода, выхода и выхода». В некоторых юрисдикциях бригады по уборке в нерабочее время включают бригады по уборке в нерабочее время с учетом того, что здание занято, поэтому средства управления освещением для путей выхода должны работать автоматически, когда здание занято.

NFPA 101: Кодекс безопасности жизнедеятельности устраняет всю двусмысленность процесса аварийного освещения и обеспечивает четкие ожидания результатов. Следовательно, исходный код для определения надлежащего применения аварийного освещения находится в NFPA 101, глава 7. Аварийное освещение требуется для зданий, как указано в главах с 11 по 43 этого кодекса. В разделе 7.9.1.2 поясняется, что аварийное освещение требуется только для доступа к выходу, который включает только обозначенные лестницы, проходы, коридоры, пандусы и эскалаторы к определенному общественному пути. Очевидно, что эти помещения должны быть четко обозначены на ранней стадии процесса проектирования, чтобы обеспечить систему аварийного освещения, которая может соответствовать следующим требованиям к характеристикам, указанным в разделах 7.8.1.1, 7.8.1.2, 7.8.1.3, 7.9..1.3 и 7.9.2.1.

Ключевыми параметрами аварийного освещения, определенными в NFPA 101, являются требования к лестницам, чтобы они имели освещенность не менее 10 фк (108 люкс) на пешеходной поверхности и не менее 1,0 фк (10,8 люкс) на полу и пешеходных поверхностях. за исключением собраний в 0,2 fc (2,2 лк) во время представлений или показов с направленным светом (кинотеатр).

В случае отключения электроэнергии аварийное освещение должно быть переведено на резервный источник в течение 10 сек. Кроме того, аварийное освещение с питанием от аккумуляторов должно непрерывно работать в течение 1,5 часов после отключения электроэнергии. Аварийное освещение должно быть расположено таким образом, чтобы обеспечить начальную освещенность вдоль определенного пути эвакуации в среднем не менее 1,0 фута (10,8 люкс) и не менее 0,1 фута (1,1 люкс) на полу определенного пути. По истечении 1,5 часов допускается снижение уровня освещенности на пути выхода, поскольку аварийный источник питания разряжается в среднем до 0,6 фк (6,5 лк), но не менее 0,06 фк (0,65 лк). Для обеспечения достаточного контраста и последующей остроты зрения соотношение максимальной и минимальной равномерности освещения не должно превышать 40:1.

Интересно, что IBC 2012 несколько противоречит NFPA 101, оговаривая в IBC 1006.2 следующее: «Средства выходного освещения должны быть не менее 1 фк (11 люкс) на пешеходной поверхности». Обратите внимание, что в этом условии не говорится «среднее» и не подразумевается среднее число; это явно минимальное требование для аварийного освещения на выходе, и оно требуется для некоторых AHJ. Исключение распространяется на определенные места для собраний. К счастью, производительность системы аварийного освещения одинакова как в IBC, так и в NFPA 101. В конечном счете, проблема состоит в том, чтобы заставить AHJ соответствовать требованиям NFPA 101 вместо IBC 1006.2, который, безусловно, предлагает более конкретные параметры, чем может. легко достичь.

Завершение всестороннего анализа кода необходимо для решения конкретных задач аварийного освещения для данного типа здания и требований юрисдикции. Например, в дополнение к общей классификации зданий IBC, IBC типа I-2 для больниц имеют дополнительные требования к аварийному освещению, как указано в NFPA 99, NFPA 110 и NFPA 70, статья 517.63, которые требуют дополнительного аварийного освещения с питанием от батареи для анестезии. места. Дополнительное аварийное освещение с батарейным питанием требуется как для обычных, так и для аварийных распределительных щитов. Это требование закреплено в статье 110-7.3 NFPA. Минимальная горизонтальная освещенность в фут-канделябрах должна составлять 3,0 fc (32,3 люкс) на уровне пола.

NFPA 101 Статья 7.9.3 требует, чтобы системы аварийного освещения проходили периодические функциональные испытания. Функциональное тестирование должно проводиться ежемесячно в течение не менее 30 секунд, при этом ежегодное функциональное тестирование должно длиться 1,5 часа для систем с батарейным питанием. Ключевой составляющей этого требования является ведение письменной документации, подтверждающей обязательные ежемесячные и ежегодные визуальные проверки функциональных испытаний. NFPA 101 также разрешает самотестирование и самодиагностику, если самотестирование соответствует требованиям руководства. Для систем аварийного освещения, в которых самотестирование основано на компьютере, составленный компьютером отчет с подробным описанием истории испытаний подходит для проверки AHJ.

Указатели выхода требуются в соответствии со статьей 7.10 NFPA 101. Два утвержденных типа указателей выхода имеют внутреннее и внешнее освещение. Мы обсудим исключительно указатели выхода с внутренней подсветкой. Знаки выхода не должны располагаться на расстоянии более 100 футов друг от друга и должны быть хорошо видны во всех направлениях от выхода. Знаки выхода с внутренними источниками питания от аккумуляторов должны периодически проверяться в соответствии со статьей 7.9.3 и соответствовать UL 924. Допускается снижение уровня освещенности указателя выхода до 60% через 1,5 часа работы. В пределах 18 дюймов от пола должны располагаться знаки выхода, расположенные рядом с полом, для различных помещений, как подробно описано в главах с 11 по 43 стандарта NFPA 101. Знаки выхода должны соответствовать UL 19.94: Светящиеся системы маркировки пути выхода и быть одобренным для обозначения путей выхода. Система должна работать непрерывно каждый раз, когда активируется система пожарной сигнализации здания. Очевидно, цель состоит в том, чтобы обеспечить четко идентифицируемый путь выхода, если путь заполнен стратифицированным дымом, а единственный жизнеспособный выход находится очень низко к полу.

Энергетические коды

Принимая во внимание энергетические коды и аварийное освещение — и если это специально не запрещено — NFPA 101-7. 8.1.2.2 и 3 разрешают управление освещением в зонах путей эвакуации. Контроллеры переключателей должны быть перечислены и иметь функцию отказоустойчивости, функция «вкл.» должна обеспечивать освещение не менее 15 минут, датчик движения должен активироваться при движении человека, а контроллер должен активироваться пожарной сигнализацией здания. система, если она предусмотрена. Приборы управления энергосбережением не должны нарушать целостность системы аварийного освещения. Тщательный анализ предлагаемых решений по управлению освещением вместе с планами эвакуации аварийного освещения с AHJ должен исключить любые нежелательные результаты проекта.

Источники питания на батареях

Источники питания аварийного освещения делятся на две категории: источники питания на батареях и аварийный генератор.

Источники с батарейным питанием должны соответствовать стандарту NFPA 111. Все системы с батарейным питанием должны соответствовать стандарту UL 924, который согласуется с кодами NFPA и IBC.

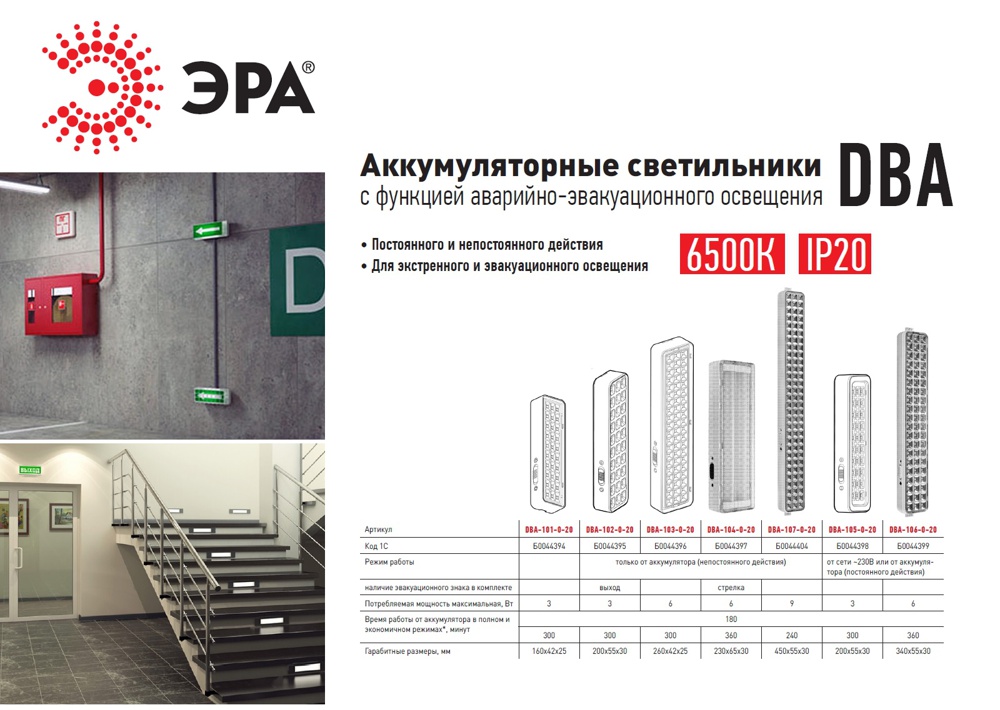

Наиболее распространенным источником освещения с батарейным питанием является автономный блок аварийного освещения, который включает лампы в сочетании с аккумуляторным источником и зарядным устройством в одном корпусе. Эти единицы иногда называют единицами «жук-глаз» или «лягушка-глаз» в рамках торгов. На рис. 1 изображена типичная автономная установка аварийного освещения. Устройства обычно питаются от герметичных, необслуживаемых свинцово-кислотных аккумуляторов. Эти батареи зарекомендовали себя как очень надежные и в большинстве случаев требуют замены каждые 7 лет. Установки запитаны от некоммутируемой цепи, питающей местное общее освещение, и включаются при снижении напряжения, питающего местное общее освещение, до 80% от номинального. После восстановления нормального питания устройства будут оставаться включенными в течение как минимум 15 минут.

Функциональное тестирование этих устройств можно выполнить несколькими способами. Они включают в себя: встроенный тестовый переключатель; дистанционное инфракрасное портативное устройство, которое просто наводится на устройство; и установленное на заводе встроенное электронное устройство, которое автоматически инициирует необходимые тесты кода. Автоматическая функция должна подавать звуковой сигнал с мигающим светодиодом, если происходит сбой теста. Можно предположить, что если устройство не находится в состоянии тревоги и устройство внесено в список UL для самотестирования, то требование тестирования выполнено и достаточно для AHJ. Свидетельство фактического теста не требуется вместе с документацией. Важнейшей задачей при проектировании размещения «жучков» является поддержание не менее 1,0 fc по всей длине и ширине обозначенного пути выхода.

Некоторые из этих автономных блоков имеют достаточную мощность для размещения выходных фонарей и выносных фонарей, которые могут быть расположены рядом с предусмотренными законодательством внешними проходами для обеспечения требуемых уровней аварийного освещения. Знаки выхода должны соответствовать UL 924 по яркости и AHJ по цвету и размеру букв. Требования различаются в зависимости от юрисдикции, поэтому целесообразно уточнить детали, прежде чем указывать знаки выхода. Два стандартных типа указателей выхода с внутренней подсветкой либо содержат внутренний источник света, либо являются самосветящимися знаками. Наиболее распространенный тип внутри содержит источник освещения, либо светодиодные, либо люминесцентные лампы. В обоих этих источниках освещения используются герметичные, необслуживаемые никель-кадмиевые батареи. Знаки выхода не переключаются и постоянно подсвечиваются. Они вернутся к питанию от батареи, когда нормальная мощность упадет ниже 80% от номинального напряжения. Все требования к испытаниям такие же, как и для автономных блоков аварийного освещения. Флуоресцентные указатели выхода должны иметь две лампы по коду на случай, если одна выйдет из строя. Ожидаемый срок службы люминесцентных ламп составляет 20 000 часов. Светодиодные источники потребляют меньше энергии, чем люминесцентные лампы, и их ожидаемый срок службы составляет 50 000 часов.

Самосветящиеся знаки выхода бывают либо с автономным питанием, либо с накопителем энергии. Светящиеся знаки выхода с автономным питанием содержат газ тритий и обеспечивают непрерывное свечение в течение как минимум 10 лет. Светящиеся знаки выхода с накопленной энергией используют соединение оксида алюмината стронция для накопления окружающего света, высвобождая накопленную энергию, когда источник окружающего света отключается. Расчетный срок полезного использования более 20 лет. Оба этих источника предназначены для использования во взрывоопасных зонах, поскольку они не требуют внешних источников питания и не представляют угрозы воспламенения в опасной среде.

Если эстетика данного помещения не позволяет использовать аварийное выходное освещение типа «пучеглазый», инженер может включить блок аварийного люминесцентного питания в светильники зонального освещения. Упакованный блок является автономным со встроенным аккумулятором, зарядным устройством и инвертором. (См. рис. 2 для типичного автономного устройства.) Он может непрерывно питать одну люминесцентную лампу внутри зонального осветительного прибора при номинальной начальной мощности 1100 люмен. Упакованный блок должен обеспечивать световой поток не менее 60% через 1,5 часа. Установка должна быть подключена к некоммутируемой цепи, которая обслуживает зональный осветительный прибор. Некоммутируемая цепь может быть проложена в общем кабелепроводе с обычной силовой цепью. Все требования к периодическим функциональным испытаниям, изложенные в NFPA 101, должны выполняться каждым упакованным устройством. Автономные блоки могут быть удалены от обслуживаемого светильника. Эти блоки способны освещать несколько ламп, содержащихся в нескольких светильниках, и имеют мощность до 250 Вт.

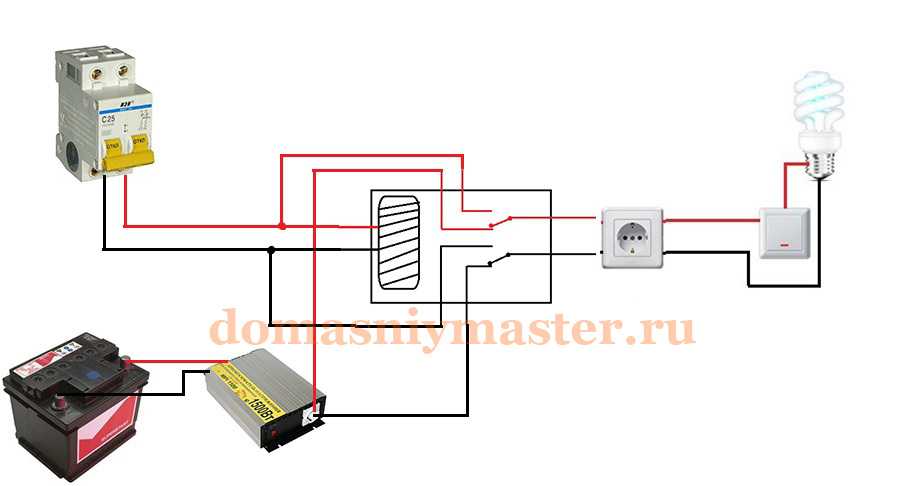

Самая совершенная система аварийного выхода с питанием от батареи включает в себя систему инвертора освещения, которая внесена в список UL 924 и может соответствовать требованиям 90 минут. Инверторы большего размера имеют встроенные щиты и напрямую обслуживают аварийное освещение. Добиться адекватного уровня освещения довольно просто (см. рис. 3). Поскольку инверторы используются исключительно для обслуживания аварийного освещения, схема аварийного освещения отделена от обычных источников питания. Инверторы могут иметь мощность до 130 кВА. Поскольку один обычно освещает только около 0,15 Вт для всей системы аварийного освещения на выходе, большинство инверторов имеют мощность от 30 до 60 кВА. Размеры батарей пропорциональны номинальной мощности инвертора в кВА.

Инженеры должны проявлять осторожность при выборе размера инвертора, поскольку количество электролита, содержащегося в батареях, может потребовать постоянной вентиляции помещения, поскольку оно превышает 50 галлонов для зданий без полива или 100 галлонов для зданий с поливом (NFPA 1: Пожарный кодекс, глава 52). . Целью этого требования является возможность образования избыточного водорода во время цикла перезарядки. Требования к окружающей среде и местоположению изложены в NFPA 111. Основное требование заключается в том, что инверторная система должна быть установлена ​​в помещении, отдельном от обычного входа в систему электроснабжения с током более 1000 ампер и напряжением более 150 В относительно земли. Помещение должно быть предназначено для инвертора; n хранение разрешено в выделенном пространстве. В конечном счете, расположение инвертора и требования к пространству должны быть одобрены AHJ.

Типичная однолинейная схема включена для инверторной системы, относящейся к системе аварийного электроснабжения (EPSS) в приложении B NFPA 111 (см. рис. 4).

Инвертор аварийного освещения при использовании в сочетании с выбранными светильниками обеспечивает более чем адекватное выходное освещение. На рис. 5 представлены компьютерные выходные данные ожидаемых фотометрических результатов, основанные на правильном расстоянии между назначенными светильниками аварийного освещения для медицинского колледжа.

Системы генераторов

Вторым распространенным источником аварийного питания для аварийного освещения на выходе является местный генератор. Аварийный источник питания (EPS) и EPSS в соответствии с NFPA 110 имеют различные классификации и типы, указанные в главе 4. Эта статья ограничена EPSS класса 1.5, тип 10, уровень 1.

По сути, генератор должен запуститься и выйти в сеть в течение 10 секунд, а также работать в течение 2 часов. Это довольно стандартное требование для большинства кодов моделей; однако продолжительность работы зависит от типа здания и его использования. Уровни аварийного освещения и требования к классификации указаны в NFPA 101. Требование автоматического запуска и переключения повторяется как в NFPA 70, так и в NFPA 9.9. Схемы безопасности жизнедеятельности должны быть полностью отделены от обычных источников питания. Это было дополнительно разъяснено в NEC 2008 г. (NFPA 70-700.9. (B) (c.)), где требуемые по закону системы (выходное освещение) и дополнительное резервное питание не могут исходить из одной и той же вертикальной секции распределительного щита, кожуха щита или отдельного кожуха с разъединителем. в качестве аварийных цепей. В прошлом генератор мог питать общий распределительный щит без внутреннего разделения для нагрузок автоматического ввода резерва (АВР), которые обеспечивают безопасность жизненных цепей и резервные цепи питания. Нагрузки и их соответствующие АВР, питаемые от генератора, кроме обеспечения безопасности жизни, должны иметь возможность сброса нагрузки, чтобы не подвергать опасности нагрузки безопасности жизни в случае перегрузки генератора или возникновения аварийного состояния.

Требуемые функциональные испытания генераторов и связанных с ними АВР должны соответствовать требованиям NFPA 110, глава 8. Дизель-генераторы должны тестироваться один раз в месяц в течение 30 минут и нагружаться не менее чем до 30% номинальных значений, указанных на паспортной табличке. В соответствии с некоторыми правилами генератор должен ежегодно нагружаться до 30 % в течение 3 часов, а затем до 75 % в течение последнего часа испытания. Очевидно, что все испытания должны быть засвидетельствованы и задокументированы, как и соответствующие переходные режимы автоматических переключателей. На рис. 6 показан типичный аварийный генератор с несколькими автоматическими переключателями.

Комплексное решение

Четкое понимание определенных способов эвакуации имеет решающее значение для правильной реализации систем аварийного освещения. Хотя различные кодексы и стандарты временами кажутся запутанными, между их толкованием и перекрестными ссылками существует последовательность. Как только применимые коды определены, можно ориентироваться по мелочам и найти жизнеспособное решение по освещению, которое будет подходить для AHJ.

Основные параметры аварийного освещения для путей эвакуации: среднее значение 1,0 fc, минимальное значение 0,1 fc, коэффициент равномерности 40:1 и 90 минут непрерывного освещения. Если здание занято, вероятно, потребуется аварийное освещение. Для всех выходных зон требуется более одной лампы, которая обслуживает эту зону.

Наиболее распространенными источниками аварийного освещения являются блочный блок с питанием от батареи, инвертор освещения UL 924, автономный блочный блок с питанием от батареи (глаз от насекомых) и генератор. Размер, использование и классификация данного здания используются для определения наиболее рентабельного решения для системы аварийного освещения.

Для некоторых типов зданий система аварийного освещения представляет собой гибридную систему, включающую в себя как аварийные генераторы, так и источники с батарейным питанием. Ежемесячное тестирование и ежегодное функциональное тестирование не исключаются для гибридных систем. Следовательно, для проверки и сертификации AHJ потребуется хорошая документация для каждой системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
