Автомат переключения на резервное питание: Автоматический переключатель между основной и резервной линиями

Автоматический переключатель между основной и резервной линиями
Это устройство нужно для автоматического переключения нагрузки между основной (приоритетной) и резервной питающими линиями. Если совсем уж на пальцах — то для того, чтобы при отключении электричества в загородном доме можно было запустить генератор и продолжить сидеть в интернете до устранения аварии в электросети 🙂

Результат: можно брать
Под катом несколько фотографий суммарным объемом примерно 4-5 мегабайт

Хотел написать очередной увлекательнейший обзор про пауэрбанк, или про зарядку B6, или про пистон от сяоми, но это в будущем. Пока почитайте скучный обзор про штуку с моторчиком — Карлсона автоматический переключатель

Вещь хоть и нужная, но достаточно редко применимая в обычной жизни, поэтому буду стараться придерживаться основного принципа: «краткость — с. т.»

Итак.
На случай отключения электричества в загородном доме есть бензиновый генератор. В щитке стоит специальный рубильник, который подключает дом либо к электричеству со столбов, либо к электричеству от генератора. Раньше пользовался реверсивным рубильником от известной фирмы ABB, но это штука тугая в переключении и достаточно дорогая (на текущий момент рубильник на ток 63А стоит $100-120).

Чуть меньше года назад дом на 2/3 сгорел, поэтому сейчас отстроились заново, и опять приходится решать вопрос переключения между основной линией и генератором. Решил сэкономить и купить за копейки подобное устройство у китайцев
upd. Отдельно поясню — дом сгорел из-за прогоревшей трубы в бане, а не из-за электрики. А слова насчет копеек следует интерпретировать так, что 120$ за простейший ручной переключатель, в котором нет даже захудалого резистора, так это, на мой взгляд, перебор. Цена ему $15 в базарный день, на что и был расчёт

В процессе поиска наткнулся на автоматический переключатель за $16.56, и после недельных раздумий было решено попробовать сыграть в китайскую рулетку, т. к. обзоров на данную штуку или какой-то другой информации не нашлось, да я особо и не искал

Бесплатной доставки не было, самая дешевая платная была через SPSR, обошлась в $17.25. Жаба, конечно, протестовала, но суммарные $33.81 все равно меньше маячащих на горизонте $100, поэтому проявил силу воли и нажал кнопку «Buy from this seller»

В итоге неделя ожидания перед отправкой, потом ещё 12 дней путешествий по континенту, и в итоге заветная коробочка лежит в постамате в 3 минутах езды от дома. Для тех, кто ещё не сталкивался, постамат (почтамат) — такая штука из множества ячеек для быстрого получения почтового отправления. Вводишь секретный код из СМС в терминал, открывается ячейка с твоим товаром, забираешь и радуешься

Упаковано стандартно: немного пупырчатой плёнки, картонная коробка, внутри в полиэтиленовом пакете сам переключатель

То, что за доставку берут деньги, совершенно не означает, что к ней будут относиться хоть сколько-нибудь бережнее. Мою, судя по всему, уронили. Металл толщиной около 1 мм загнулся, хорошо хоть не пластиком вниз уронили, он бы наверняка раскололся

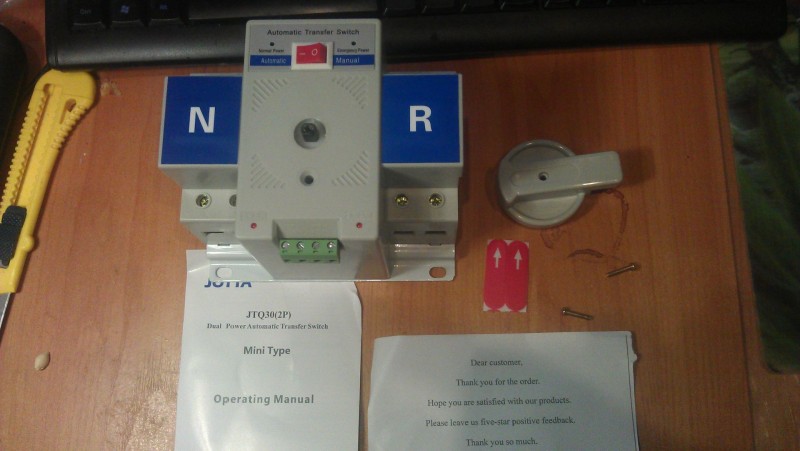

Первое, что бросается в глаза — достаточно большой вес и габариты. Высота 12 см., ширина 15 см., глубина 13 см. Вес около полутора килограмм. Таким образом, в ширину этот модуль будет занимать место аж в 7.5 DIN. Впрочем, это не сильно больше, чем у ABB

В комплекте два болта для крепления ручки и две наклейки на оную. Зачем? Видимо, не жалко. Плюс стандартная «попрошайка» о «five-star positie feedback» (в итоге поставил 4 звезды, но об этом ниже)

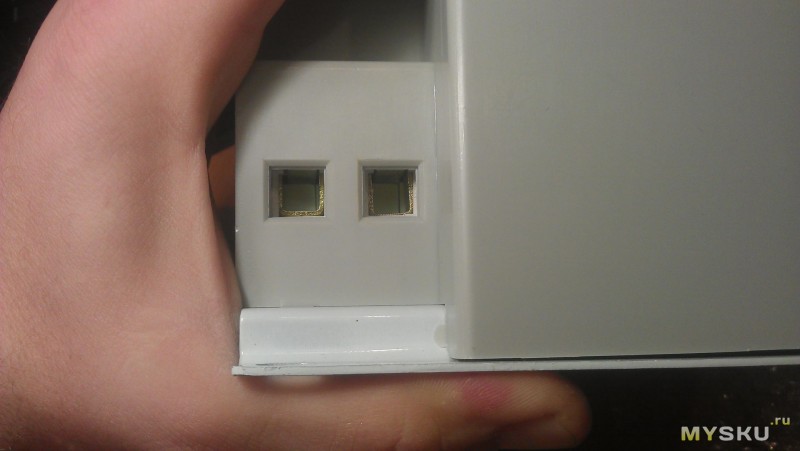

Второе — корпус с большими зазорами. Сам пластик обычный, не пахнет, достаточно толстый. Но вот крепится к металлическому основанию на слабенькие клипсы, из-за чего зазоры между крышкой и основанием достигают 1 мм.

Стоит лишь сжать две половинки, и зазоры исчезают

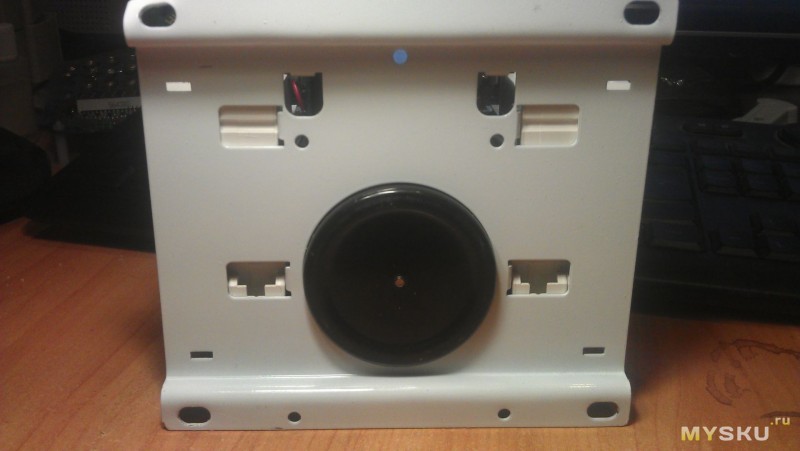

Вид снизу

Ну да ладно, зазоры — это не страшно. В конце концов оно будет стоять в щитке, куда заглядывать особенно незачем. Снимем «одежду» в ожидании технопорно

Ну-у-у, не порно, конечно, но техно. Простейшее устройство — два пакетника, два концевика и реверсивный моторчик. Спорная конструкция, на мой взгляд, но вспоминая про 16.5$, понимаю, что это придирка

На лицевой стороне прибора 4 светодиода. Светодиод светится, если на соответствующих контактах рядом есть напряжение. Таким образом можно контролировать состояние основной и резервной линий. Также эти светодиоды можно продублировать на лицевую сторону щитка, подключив лампы-индикаторы к зелёному разъему

Всё выглядит достаточно аккуратно, внутренний перфекционист особенно не возмущается

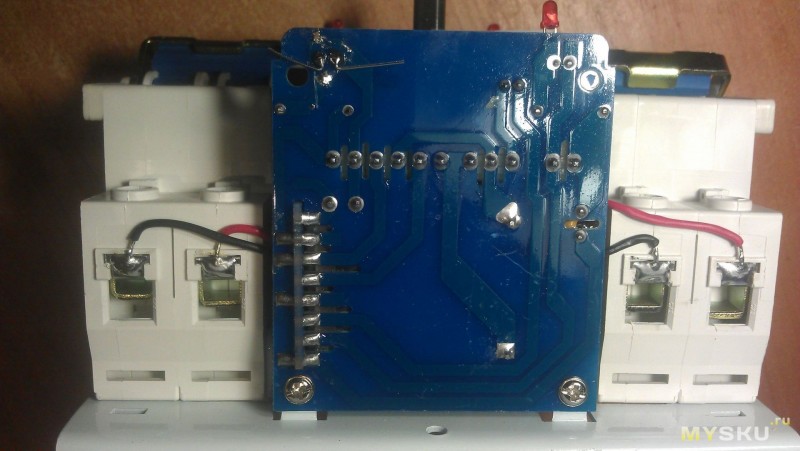

А вот пайка слегка подкачала. Дядюшка Ляо мелко саботировал свою однообразную работу по припаиванию светодиодов

Один светодиод плохо пропаян, припой отвалился, нога болтается, но на фото не очень хорошо видно

Второй светодиод печалит больше: у него забыли откусить выводы и понавешали знатных соплей припоем

Ладно, паяльник и кусачки под рукой, устраняется за полминуты. Осматриваем остальную электронику, вроде, без косяков

Можно подключать к электричеству.
Переключатель работает. Причем достаточно быстро (время переключения в районе 1 секунды) и тихо, от такого мотора ожидал больше шума. Если красным выключателем перевести в ручной режим переключения, ручка поворачивается достаточно тяжело, но легче, чем в упомянутом выше рубильнике от ABB

Подводя итог: вполне себе нормальное устройство, думаю, проблем с ним не будет в эксплуатации, ломаться там нечему. Рекомендую, но с визуальным осмотром перед вводом в эксплуатацию. В преддверии 11.11 продаван поднял цену на полтора бакса, зато участвует в акции с ценой $16.50 🙂

upd. В комментариях рекомендуют поменять китайские автоматы на российские аналоги, чтобы исключить потенциально слабое звено, кто знает, как они внутри устроены (я потом поменяю и добавлю в обзор разобранный автомат)

Один нюанс забыл упомянуть. Он очевидный, но всё же. Эта штука только переключает линии, но не включает генератор. Поэтому когда отключат электричество, достаточно будет сходить и запустить генератор (он запускается с кнопки). Как только на резервной линии появится напряжение, автоматический переключатель переведёт дом на питание от генератора. Если в это время появится электричество, переключатель переведёт дом обратно на него, генератор нужно будет пойти и выключить

Автоматизация этой части хоть и возможна, но не актуальна, так как отключение электричества связаны в основном только с авариями в горсети, которые довольно редки и устраняются достаточно оперативно

Спасибо за внимание. Задавайте вопросы, критикуйте, хвалите. Первопост всё-таки

upd.
Выложил видео, спасибо madeweb!
На видео слышны посторонние звуки — жена рукодельничает, на машинке шьет. Не пугайтесь 🙂

upd2.
Здесь хоть и стоят автоматические выключатели (D63A), но при перегрузке по току отработать им не даст поворотный кулак. При включении автомата кулак подпирает его снизу, а так как сам мотор очень тугой, отщёлкивания не произойдёт, автомат останется во включенном состоянии. Имейте это в виду.

upd3.
Меня поправили, что автоматический выключатель должен отработать даже при зажатом рычаге, поэтому если автомат не кривой, дополнение upd2 не имеет значения

Автоматический ввод резерва - принцип работы, назначение, схемы

Что такое АВР? Как он применяется в электрике и других сферах? Виды и принципиальные схемы, а также инструкции по подключению далее в статье!

Содержание

Как расшифровывается АВР в электрике

Автоматический ввод резерва – ситуация, при которой вместо основного источника питания в ход идёт запасной. В дополнение к обычным, но непредсказуемым перебоям в электроснабжении, вызванным погодой или стихийными бедствиями, назревает кризис из-за быстро снижающейся маржи резервов коммунальных услуг. Спрос на электроэнергию растет с каждым годом, но производственные мощности не идут с ним в ногу. Это потому, что на строительство электростанций и линий электропередач уходят годы.

Обычно длительные сроки реализации крупных проектов дополнительно увеличиваются из-за задержек в регулировании и публичного противодействия. Конечным результатом является то, что резервная маржа – избыточная способность коммунальных предприятий производить электроэнергию сверх нормального спроса – значительно снижается. В периоды пикового спроса (например, в жаркие летние дни) с каждым годом все чаще возникают перебои с подачей электроэнергии, перебои в подаче электроэнергии и отключение электроэнергии. Из-за этого потребность домовладельцев и предприятий иметь аварийное резервное питание на месте будет только возрастать.

Генераторы на солнечной, ветряной или водяной энергии могут также использоваться в качестве систем возобновляемой энергии, сокращая использование генераторов. Перебои в подаче электроэнергии происходят как неприятные прерывания, отключения, кратковременные отключения и длительные отключения. Неприятные прерывания, которые обычно варьируются от кратковременных отключений до скачков напряжения, могут помешать доступу к данным в автономном режиме и даже повредить хранимую информацию.

Переходные повышенные напряжения могут повредить физические компоненты системы. Отключения – это вызванные коммунальными предприятиями снижения напряжения на линиях электропередачи для снижения нагрузки на оборудование для коммунальных генераторов. Большинство отключений происходит в летнее время и снижает производительность кондиционера, когда охлаждение наиболее необходимо. Отключение может привести к дальнейшим проблемам с оборудованием.

Что такое автоматический ввод резерва и назначение

Сбои, отключения питания, скачки напряжения и перебои в работе приводят к простоям, и во многих случаях это время простоя – дорогостоящее. Стратегии внедрения резервного питания больше не являются обязательными. Они являются необходимым способом обеспечения надежного питания. Это спокойствие требует тщательно спланированных подходов. Прежде чем выбирать систему, определите общие требования к мощности для элементов, которые будут работать на генераторе. Стартовые ватты также требуют рассмотрения, поскольку они могут колебаться в пределах от 50 до 300 процентов больше, чем требуемые обычные ватты. Элементы, которые излучают тепло, такие как тостеры и духовки, не требуют дополнительных ватт при запуске.

Что такое АВР в генераторе

Это система аварийного питания. Она запускается, если генератор не может обеспечивать энергией сеть из-за перебоя. Даже при одинаковом расходе топлива и маленький генератор, использующий 100-процентную мощность и не имеющий резервной мощности, и больший генератор с 50-процентной мощностью могут закончиться. Может быть полезно увеличить электрические нагрузки при выборе генератора для стиральной машины, кондиционера или водяного насоса, которые используют большие электрические нагрузки, чем телевизоры и радиоприемники. Редкие большие нагрузки могут быть запущены непосредственно с генератора, что устраняет необходимость в инверторе и дополнительной емкости аккумулятора. Во время большого скачка мощности зарядное устройство батареи будет отключено, а мощность генератора и инвертора будет добавлена к общей доступной выходной мощности.

Область применения АВР

В продуктовых магазинах используются сканеры и компьютерные системы управления, и они не могут работать без питания. Другие предприятия всех видов также зависят друг от друга. Системы резервного источника энергии дороги, поэтому одним из наиболее важных факторов при составлении бюджета является определение того, соответствует ли система потребностям бизнеса. Тип выбранной системы резервного копирования во многом зависит от того, какой тип сбоя может повлиять на бизнес и где находится само пространство. В сельской местности питание часто подается от базового единого сервисного участка через воздушные распределительные линии. Эти линии могут быть подвержены дорожно-транспортным происшествиям, которые способны привести к отключению электроэнергии в нескольких местах.

В сфере коммунальных услуг существует множество тенденций, поскольку к поставщикам коммунальных услуг предъявляются все более высокие требования. Технология зависит от хорошего качества и надежной мощности. Все больше отраслей обращают внимание на резервное питание, потому что сегодня просто отсутствие питания – это не единственный ответ, ключом является бесперебойное питание. Меньший генератор может быть подключен к инвертору или зарядному устройству и блоку аккумуляторов для оптимизации эффективности.

Как работает АВР, принцип работы

Кратковременные простои чаще всего возникают, когда в системе распределения коммунальных услуг существует проблема, которая не может быть быстро устранена. Эти отключения длятся менее четырех часов. Хотя большинство компаний могут пережить кратковременное отключение, они также осознают значительную потерю производительности. Долгосрочные перебои в работе превышают половину рабочего дня и приводят к длительному отключению электроэнергии с потерей данных. Дерегулирование становится растущей тенденцией в мире, вызывая неопределенность в поставках и стоимости электроэнергии, которая не была проблемой в прошлом. Наличие надежного источника энергии является сегодня еще более необходимым, поскольку компьютерные системы очень важны для бизнеса.

Как работает АВР в ВРУ

Принцип действия АВР основан на контроле тока в цепи. Это может быть реализовано с помощью любых реле напряжения либо цифровых логических блоков защиты. Но принцип работы всё равно остаётся таким же. Пример:

принципиальная схема работы АВРпринципиальная схема работы АВР

Это однолинейная схема, на которой видно, что мониторинг наличия напряжения осуществляется контактором КМ. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а её замыкающий контакт в цепи главного ввода тоже замкнут и размыкающий контакт в цепи запасного ввода разомкнут.

Как работает АВР на подстанциях

Схема работы:

принцип работы автоматического включения резерва линиипринцип работы автоматического включения резерва линии

Виды АВР

Большинство устройств должны быть жестко подключены к сетевой среде. Это открывает больше возможностей для электрических подрядчиков. Блоки, как правило, состоят из одно- или трехфазной системы электропитания, и все они требуют какой-то жесткой проводки системы к электрической инфраструктуре здания. Это станет хорошим рынком для оптимизации работы электрических подрядчиков. Дизельные генераторы могут храниться в помещении более безопасно и в течение более длительного периода времени без ухудшения качества. Если генератор работает на 50 % или более от его мощности, эффективность увеличивается. Агрегаты без аккумуляторных батарей работают непрерывно, что приводит к увеличению затрат на эксплуатацию за киловатт-час электроэнергии. Генератор должен находиться в диапазоне от 120 до 200 процентов от максимальной скорости зарядки аккумулятора от зарядного устройства до аккумулятора.

АВР однофазный с двумя контактами

АВР однофазный с двумя контактамиАВР однофазный с двумя контактами

Светодиодные АВР

Светодиодные АВРСветодиодные АВР

Схема АВР на 3 ввода

Схема АВР на 3 вводаСхема АВР на 3 ввода

АВР одностороннего или двухстороннего действия

АВР одностороннего или двухстороннего действияАВР одностороннего или двухстороннего действия

Тиристорный АВР

Тиристорный АВРТиристорный АВР

Статический АВР

Статический АВРСтатический АВР

АВР с моторным приводом

АВР с моторным приводомАВР с моторным приводом

Стоечный авр

стоечный АВРстоечный АВР

Вакуумный АВР

Вакуумный АВРВакуумный АВР

Принципиальная электрическая схема АВР

Если агрегат имеет верхние клапаны и масляный фильтр, он может удвоить свою эффективность и работать 1500 часов (около шести месяцев по восемь часов в день). Некоторые системы превосходят структурные возможности большинства офисных зданий, и полная поддержка создает трудности при хранении, поэтому в коммерческом офисном здании может быть сложно установить дизельный генератор. Если компания ожидает значительного роста в течение следующих нескольких лет, необходимо изучить структуру здания, чтобы учесть этот рост и определить его потребности.

Скоростной, трёхфазный и дизельные агрегаты на 600 об / мин, которые потребляют меньше топлива, чем модели с более низкой скоростью вращения (1800 об / мин), работают дольше, потребляют меньше топлива и имеют четыре полюса вместо двух. Микропроцессорный центр управления контролирует постоянное напряжение в сети. Как только напряжение упадет ниже заданного значения, двигатель генератора запустится автоматически. Когда питание восстанавливается, генератор передает электроэнергию обратно в электроэнергию. Растет потребность в более надежных системах. Важно найти централизованную систему для подачи электроэнергии, когда в противном случае она становится недоступной. Все больше и больше людей находят способы оптимизировать эффективность в своих домах или офисах.

Схемы АВР

Если аварийное резервное копирование требуется в течение коротких периодов или только в выходные дни, может быть предпочтительным бензиновый или пропановый генератор. Все более популярная система – это тихоходный дизель-генератор мощностью 10 кВт промышленного класса, обеспечивающий круглосуточную работу.

При подключении к 275-галлонному резервуару для отопления дома он может работать без перерыва в течение полутора недель при полной нагрузке или трех недель при половинной нагрузке. Большинство генераторов настроены на подачу резервного источника бесперебойного питания сразу же после сбоя питания.

Наиболее распространенным источником энергии для жилых помещений является газ, пропан, природный газ или дизельный генератор. Дизельные агрегаты, которые стоят дороже, как правило, являются наиболее эффективными.

Схема АВР на контакторах

Схема АВР на контакторахСхема АВР на контакторах

Схема АВР для генератора с автозапуском

Схема АВР для генератора с автозапускомСхема АВР для генератора с автозапуском

Схема АВР на пускателях

Схема АВР на пускателяхСхема АВР на пускателях

Схема ГРЩ с АВР

Схема ГРЩ с АВРСхема ГРЩ с АВР

Схема ВРУ с АВР на 2 ввода

Схема ВРУ с АВР на 2 вводаСхема ВРУ с АВР на 2 ввода

Схема АВР с реле контроля фаз

Схема АВР с реле контроля фазСхема АВР с реле контроля фаз

Однолинейная схема АВР

Однолинейная схема АВРОднолинейная схема АВР

Схема АВР на автоматах с электроприводом

Схема АВР на автоматах с электроприводомСхема АВР на автоматах с электроприводом

Устройство АВР

Более эффективные приборы также могут быть использованы, включая флуоресцентное освещение и пропановый холодильник. Как правило, требуется не менее четырех-шести параллельных блоков 6-вольтовых батарей, чтобы поглотить мощность либо на зарядное устройство, либо на инвертор.

Это обеспечивает достаточное накопление энергии. Чтобы рассчитать емкость аккумулятора для накопления энергии, возьмите 25 процентов мощности в ваттах (вольт-ампер) в нормальных условиях и 50 процентов в аварийных условиях. Максимальная безопасная скорость зарядки для предотвращения перегрева и повреждения аккумулятора использует уровень заряда / 10. Спрос на системы резервного питания растет.

Меньше электростанций строится из-за экологических проблем или противодействия сообщества. Существует растущая потребность в аварийном резервном питании. Тенденции в области аварийного резервного питания становятся все более убедительными.

Как подключить АВР

Если вы не уверены, какой тип батареи нужен, вы можете узнать это, найдя текущую батарею. Традиционные системы домашней безопасности используют большую одиночную батарею 12 В на панели управления, которая обычно находится в металлической коробке, спрятанной в шкафу. Более новые системы и интеллектуальные системы безопасности имеют специальный аккумулятор, который расположен внутри клавиатуры. Во многих других компонентах и датчиках используются типичные бытовые батареи, такие как батарейки типа АА или плоские кроны.

После того, как вы нашли аккумулятор, который необходимо заменить, если вы не можете распознать его, извлеките его и отнесите с собой в специализированный магазин аккумуляторов. В противном случае оставьте его на месте, пока не получите новую батарею. В большинстве случаев вы можете снять пластиковое покрытие, чтобы просмотреть батареи на беспроводных устройствах. Иногда винт необходимо удалить. Если вы не знаете, как получить доступ к батареям, обратитесь за помощью в службу безопасности.

Особенно в новых системах батареи легко отсоединять и заменять. Убедитесь, что вы точно помните, как установлены батареи, чтобы вы могли подключить их таким же образом. В панелях управления могут быть провода, подключенные к батарее, которые необходимо будет подключить к новой.

Подключение АВР к генератору с автозапуском

Функция запуска генератора работает от аккумулятора. Зарядное устройство держит аккумулятор генератора заряженным, обеспечивая его точным «плавающим» напряжением. Если плавающее напряжение очень низкое, батарея останется недозаряженной. Если плавающее напряжение очень высокое, это сократит срок службы батареи. Зарядные устройства обычно изготавливаются из нержавеющей стали для предотвращения коррозии. Они также полностью автоматические и не требуют каких-либо настроек или каких-либо настроек.

Выходное напряжение постоянного тока зарядного устройства установлено на уровне 2,33 В на элемент, что является точным напряжением плавания для свинцово-кислотных аккумуляторов. Зарядное устройство аккумулятора имеет изолированный выход постоянного напряжения, которое мешает нормальной работе генератора.

Электрический запуск и выключение. Панели управления с автоматическим пуском автоматически запускают генератор при отключении электроэнергии, контролируют генератор во время работы и автоматически выключают агрегат, когда он больше не требуется.

Из чего состоит АВР

Система бесперебойного питания обычно основана на аккумуляторе батареи, связанном с инверторами для преобразования переменного напряжения в постоянное и обратно в переменный ток для питания критически важного оборудования. Эта система защищает специализированное оборудование от повреждения в результате кратковременных отключений. Резервная мощность ограничена размером генератора, батарей, инвертора или другой резервной системы питания. Многие дома и крупные компании сегодня требуют бесперебойного электропитания (ИБП), особенно для того, чтобы компьютеры оставались в рабочем состоянии.

Для генерации обычного 120-вольтового напряжения в экстренном случае у вас есть два варианта:

  • Вы можете купить двигатель-генератор с питанием. Двигатель может сжигать бензин, дизель или пропан.
  • Вы можете купить инвертор и питать его от автомобильного аккумулятора или аккумулятора двойного цикла, который вы приобрели для инвертора.

Для того чтобы выбрать правильный аварийный источник питания и размер его правильно, вы должны понять кое-что о требованиях к мощности устройств, которые вы планируете работать.

Базовая единица измерения мощности – это мощность, а при использовании аварийного источника питания важны две номинальные мощности: постоянная мощность и импульсная мощность. Обычная лампа накаливания на 60 Вт требует, как и следовало ожидать, 60 Вт, и она требует мощности как в момент, когда вы включаете ее, так и во время работы. Мотору потолочного вентилятора, с другой стороны, может потребоваться 150 ватт, чтобы работа началась, и 75 ватт в то время, как он работает. Эта дополнительная мощность для запуска двигателя называется импульсной мощностью и типична для всего, что содержит электродвигатель. Вот обычные значения мощности некоторых устройств в типичном домашнем хозяйстве:

УстройствоТипичная мощностьИмпульсная мощность
Лампочка60 ВтВсплеск 60 Вт
Вентилятор75 ВтИмпульс 150 Вт
Маленький черный / белый телевизор100 ваттИмпульс 150 Вт
Цветной телевизор300 ВтСкачок 400 Вт
Домашний компьютер и монитор400 ВтВсплеск 600 Вт
Электрическое одеяло400 ВтСкачок 400 Вт
Микроволновая печь750 Вт1000 ватт
Печь вентилятора750 Вт1500 Вт всплеск
Холодильник1200 Вт2400 Вт всплеск
Скважинный насос2400 Вт3600 Вт всплеск
Электрический водонагреватель4500 ВтСкачок 4500 Вт
Весь дом А / С или тепловым насосом15000 ВтВсплеск 30000 Вт

Из этой таблицы видно, что тепловой насос или кондиционер для всего дома имеет огромный аппетит к мощности. Если в вашем доме есть тепловой насос и вы хотите иметь возможность поддерживать тепло в доме во время сбоя в электроснабжении зимой, то вам нужно либо купить очень большой генератор (который стоит очень много), либо вам потребуется резервная копия, или источники тепла, такие как дерево или пропан.

Протокол проверки работоспособности системы АВР

Генератор с одним ископаемым топливом и автоматическим переключателем, который контролирует нормальное электропитание и передает мощность, относится к самым популярным агрегатам. Эта система используется для питания систем безопасности жизнедеятельности и других элементов здания, которые могут выдерживать освещение, кондиционирование воздуха и другие перебои.

Время срабатывания АВР

Поскольку инвертор генератора работает непрерывно, случайные скачки напряжения не вызывают конфликтов. Генератор, когда он подключен к сети, справится со всеми скачками напряжения.

При выключенном генераторе инвертор круглосуточно питает переменный ток от батарей. Во всех системах резервного копирования необходимо использовать переключатель (автоматический или ручной), чтобы предотвратить обратную подачу питания в линию. Этот коммутатор получает питание от генератора или энергокомпании, но он передает только один источник нагрузки через инвертор.

Инвертор должен быть подключен к сети и питаться от батареи, чтобы выдерживать любые нагрузки переменного тока в случае сбоя питания. Многие инверторы предлагают функции автоматического запуска и остановки генератора для обеспечения дальнейшей автоматизации системы.

ГОСТы и нормы

ГОСТ Р 51732-2001 — Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия. http://docs.cntd.ru/document/1200008445.

ГОСТ Р 53471-2009 Генераторы трехфазные синхронные мощностью свыше 100 кВт. Общие технические условия. http://docs.cntd.ru/document/1200080206.

ГОСТ 5616-89 Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия. https://allgosts.ru/29/160/gost_5616-89.

ГОСТ 304-82 Генераторы сварочные. Общие технические условия. https://allgosts.ru/29/160/gost_304-82.

ГОСТ 29322-2014 (IEC 60038:2009) Напряжения стандартные. http://docs.cntd.ru/document/1200115397.

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. http://docs.cntd.ru/document/1200006034.

Автоматическое переключение на резервный источник питания

Иногда для дома требуются весьма не стандартные решения. Например когда требуется переключаться на другой источник запитки потребителя. Здесь обычно прибегают к разным способам решения.

Один из способов как правило самый дешевый — это установка двух . Но в этом способе кроются и подводные камни, так как есть большая вероятность включения обоих автоматических выключателей сразу. Это приведет скорее всего к очень неприятным последствиям. Таким как выход из строя бытовой техники и может обернуться выходом из строя резервного источника. Как правило резервным источником является бензо-газо генератор. В таких устройствах встречное напряжение может наделать не мало бед.

Вторым способом является использование так называемых перекидных рубильников с нейтральным положением. Способ хорош тем что исключает включение двух источников сразу. Это диктуется самой конструкцией рубильника. Из минусов данного способа является необходимость ручного переключения. По стоимости этот способ переключения резерва будет немного подороже но надежней.

Третим способом стоит воспользоваться, когда необходимо переключение источников без участия человека. Способ весьма интересен тем что в случае подачи напряжения на основной линии, происходит автоматическое переключение, так сказать возврат на исходный источник питания. В случае применения в качестве дополнительного источника бензо-газо генератора, можно будет попытаться глушить генератор автоматически после переключения на основной источник питания.

Для организации третьего способа переключения, нам потребуется: два магнитных пускателя или один , одно с необходимыми контактами.

Автоматическое переключение на резервный источник питанияавтоматическое переключения на резерв схема

Далее производим сборку прибора согласно прилагаемой схемы.

Принцип действия схемы следующий. При пропадании основного питающего напряжения происходит отключение Питания промежуточного реле и пускателя на основной линии. Когда же будет заведен и подключен резервный источник питания, в приборе включится второй пускатель. В случае подачи напряжения (появление напряжения) на основной линии сработает которое в свою очередь отключит второй пускатель и включит первый, тем самым осуществив переключение на основную линию. Дополнительная группа контактов на втором пускателе может подключаться в цепь управления двигателем генератора, и при отключении пускателя отключать и генератор.

Похожие посты:

что это такое, расшифровка, устройство, варианты схем АВР

Нельзя гарантировать бесперебойную работу энергосистемы, поскольку всегда существует вероятность воздействия на нее техногенных или природных внешних факторов. Именно поэтому токоприемники, относящиеся к первой и второй категории надежности, положено подключать к двум или более независимым источникам энергоснабжения. Для переключения нагрузок между основными и резервными питаниями используются системы АВР. Подробная информация о них приведена ниже.

Что такое АВР и его назначение?

В подавляющем большинстве случаев такие системы относятся к электрощитовым вводно-коммутационным распредустройствам. Их основная цель — оперативное подключение нагрузки на резервный ввод, в случае возникновения проблем с энергоснабжением потребителя от основного источника питания. Чтобы обеспечить автоматическое переключение на работу в аварийном режиме, система должна отслеживать напряжение питающих вводов и ток нагрузки.

Типовой щит АВРТиповой щит АВР

Расшифровка аббревиатуры АВР

Данное сокращение это первые буквы полного названия системы – Автоматический Ввод Резерва, как нельзя лучше объясняющее ее назначение. Иногда можно услышать расшифровку «Автоматическое Включение Резерва», такое определение не совсем корректное, поскольку под ним подразумевается запуск генератора в качестве резервного источника, что является частным случаем.

Классификация

Вне зависимости от исполнения, блоки, шкафы или АВР принято классифицировать по следующим характеристикам:

  • Количество резервных секций. На практике чаще всего встречаются АВР на два питающих ввода, но чтобы обеспечить высокую надежность электроснабжения, может быть задействовано и больше независимых линий. Шкаф АВР на три вводаШкаф АВР на три ввода
  • Тип сети. Большинство устройств предназначено для коммутации трехфазного питания, но встречаются и однофазные блоки АВР. Они применяются в бытовых сетях электроснабжения для запуска двигателя генератора. Применение АВР в частном домеПрименение АВР в частном доме
  • Класс напряжения. Устройства могут быть предназначены для работы в цепях до 1000 или использоваться при коммутации высоковольтных линий.
  • Мощностью коммутируемой нагрузки.
  • Время срабатывания.

Требования к АВР

В число основных требований к системам аварийного восстановления электроснабжения входит:

  • Обеспечение подачи питания потребителю электроэнергии от резервного ввода, если произошло непредвиденное прекращение работы основной линии.
  • Максимально быстрое восстановление электропитания.
  • Обязательная однократность действия. То есть, недопустимо несколько включений-отключений нагрузки из-за КЗ или по иным причинам.
  • Включение выключателя основного питания должно производиться автоматикой АВР до подачи резервного электропитания.
  • Система АВР должна контролировать цепь управления резервным оборудованием на предмет исправности.

Устройство АВР

Существует два основных типа исполнения, различающиеся приоритетом ввода:

  1. Одностороннее. В таких АВР один ввод играет роль рабочего, то есть используется, пока в линии не возникнут проблемы. Второй – является резервным, и подключается, когда в этом возникает необходимость.
  2. Двухстороннее. В этом случае нет разделения на рабочую и резервную секцию, поскольку оба ввода имеют одинаковый приоритет.

В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания, как только в главном вводе произойдет восстановление напряжения. Двухсторонние АВР в подобной функции не нуждаются, поскольку не имеет значения от какой линии запитывается нагрузка.

Примеры схем двухсторонней и односторонней реализации будут приведены ниже, в отдельном разделе.

Принцип работы автоматического ввода резерва

Вне зависимости от варианта исполнения АВР в основу работы системы заложено отслеживание параметров сети. Для этой цели могут использоваться как реле контроля напряжения, так и микропроцессорные блоки управления, но принцип работы при этом остается неизменным. Рассмотрим его на примере самой простой схеме АВР для бесперебойного электроснабжения однофазного потребителя.

Простая схема однофазной АВРРис. 4. Простая схема однофазной АВР

Обозначения:

  • N – Ноль.
  • A – Рабочая линия.
  • B – Резервное питание.
  • L – Лампа, играющая роль индикатора напряжения.
  • К1 – Катушка реле.
  • К1.1 – Контактная группа.

В штатном режиме работы напряжение подается на индикаторную лампу и катушку реле К1. В результате нормально-замкнутый и нормально-разомкнутый контакты меняют свое положение и на нагрузку подается питание с линии А (основной). Как только напряжение в на входе А пропадает, лампочка гаснет, катушка реле перестает насыщаться, и положение контактов возвращается в исходное (так, как показано на рисунке). Эти действия приводят к включению нагрузки в линию В.

Как только на основном вводе восстанавливается напряжение, реле К1 производит перекоммутацию на источник А. Исходя из принципа работы, данную схему можно отнести к одностороннему исполнению с наличием возвратной функции.

Представленная на рисунке 4 схема сильно упрощена, для лучшего понимания происходящих в ней процессов, не рекомендуем брать ее за основу для контроллера АВР.

Варианты схем для реализации АВР с описанием

Приведем несколько рабочих примеров, которые можно успешно применить при создании щита автоматического запуска. Начнем с простых схем для бесперебойной системы электроснабжения жилого дома.

Простые

Ниже представлен вариант схемы АВР, переключающей подачу электричества в дом с основной линии на генератор. В отличие от приведенного выше примера, здесь предусмотрена защита от короткого замыкания, а также электрическая и механическая блокировка, исключающая одновременную работу от двух вводов.

Схема АВР для домаСхема АВР для дома

Обозначения:

  • AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.
  • К1 и К2 – катушки контакторов.
  • К3 – контактор в роли реле напряжения.
  • K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.
  • К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.

После переводов автоматов АВ1 и АВ2 алгоритм работы блока АВР будет следующим:

  1. Штатный режим (питание от основной линии). Катушка К3 насыщается и реле напряжения срабатывает, замыкая контакт К3.2 и размыкая К3.1. В результате напряжение поступает на катушку пускателя К2, что приводит к замыканию К2.2 и К2.3 и размыканию К2.1. Последний играет роль электрической блокировки, не допускающей подачи напряжения на катушку К1.
  2. Аварийный режим. Как только напряжение в главной линии исчезает или «падает» ниже допустимого предела, катушка К3 перестает насыщаться и контакты реле принимают исходную позицию (так, как показано на схеме). В результате на катушку К1 начинает поступать напряжение, что приводит к изменению положения контактов К1.1 и К1.2. Первый играет роль электрической защиты, не допуская подачи напряжения на катушку К2, второй снимает блокировку подачи питания на нагрузку.
  3. Чтобы работала механическая блокировка (на схеме отображена в виде перевернутого треугольника) необходимо использовать реверсивный пускатель, где ее наличие предполагается конструкцией электромеханического прибора.

Теперь рассмотрим два варианта простых АВР для трехфазного напряжения. В одном из них энергоснабжение будет организовано по односторонней схеме, во втором применено двухстороннее исполнение.

Пример односторонней (В) и двухсторонней (А) реализации простого трехфазного АВРРисунок 6. Пример односторонней (В) и двухсторонней (А) реализации простого трехфазного АВР

Обозначения:

  • AB1 и AB2 – трехполюсные автоматы защиты;
  • МП1 и МП2 – магнитные пускатели;
  • РН – реле напряжения;
  • мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;
  • мп1.2 и мп2.2 – нормально-замкнутые контакты;
  • рн1 и рн2 – контакты РН.

Рассмотрим схему «А», у которой два равноправных ввода. Чтобы не допустить одновременное подключение линий применяется принцип взаимной блокировки, реализованный на контакторах МП1 и МП2. От какой линии будет питаться нагрузка, определяется очередностью включения автоматов АВ1 и АВ2. Если первым включается АВ1, то срабатывает пускатель МП1, при этом разрывается контакт мп1.2, блокируя поступление напряжение на катушку МП2, а также замыкается контактная группа мп1.1, обеспечивающая подключение источника 1 к нагрузке.

При отключении источника 1 контакты пускателя ПМ1 возвращаются в исходное положение, что приводит в действие контактор ПМ2, блокирующий катушку первого пускателя и включающий подачу питания от источника 2. При этом нагрузка будет оставаться подключенной к этому вводу, даже если работоспособность источника 1 пришла в норму. Переключение источников можно делать в ручном режиме манипулируя выключателями АВ1 и АВ2.

В тех случаях, когда требуется одностороння реализация, применяется схема «В». Ее отличие заключается в том, что в цепь управления добавлено реле напряжения (РН), возвращающее подключение на основной источник 1, при восстановлении его работы. В этом случае размыкается контакт рн2, отключающий пускатель МП2 и замыкается рн1, позволяя включиться МП1.

Промышленные системы

Принцип работы промышленных систем энергообеспечения остается неизменным. Приведем в качестве примера схему типового шкафа АВР.

Схема типового промышленного шкафа АВРСхема типового промышленного шкафа АВР

Обозначения:

  • AB1, АВ2 – трехполюсные устройства защиты;
  • S1, S2 – выключатели для ручного режима;
  • КМ1, КМ2 – контакторы;
  • РКФ – реле контроля фаз;
  • L1, L2 – сигнальные лампы для индикации режима;
  • км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.
  • км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.

Приведенная схема АВР практически идентична, той, что была представлена на рисунке 6 (А). Единственное отличие заключается в том, что в последнем случае используется специальное реле контролирующее состояние каждой фазы. Если «пропадет» одна из них или произойдет перекос напряжений, то реле переключит нагрузку на другую линию, и восстановит исходный режим при стабилизации основного источника.

АВР в высоковольтных цепях

В электрических сетях с классом напряжения более 1кВ реализация АВР более сложная, но принцип работы системы практически не меняется. Ниже в качестве примера приведен упрощенный вариант схемы понижающей ТП 110,0/10,0 киловольт.

Упрощенная схема ТП 110/10 кВУпрощенная схема ТП 110/10 кВ

Из приведенной схемы видно, в ней нет резервных трансформаторов. Это говорит о том, что каждая из шин (Ш1 и Ш2) подключена к своему питающему трансформатору (T1, T2), каждый из которых может на определенное время стать резервным, приняв на себя дополнительную нагрузку. В штатном режиме секционный выключатель СВ10 разомкнут. АВР контролирует работу ТП через ТН1 Ш и ТН2 Ш.

Когда перестает поступать питание на Ш1, АВР выполняет отключение выключателя В10Т1 и производит включение секционного выключателя СВ10. В результате такого действия обе секции работают от одного трансформатора. При восстановлении источника система ввод резерва перекоммутирует систему в исходное состояние.

Микропроцессорные бесконтакторные системы

Завершая тему нельзя не упомянуть о АВР с микропроцессорными блоками управления. В таких устройствах, как правило, используются полупроводниковые коммутаторы, которые более надежны, чем аппараты, выполняющие переключение с помощью контакторов.

Электронный блок АВРЭлектронный блок АВР

Основные преимущества бесконтакторных АВР несложно перечислить:

  • Отсутствие механических контактов и всех связанных с ними проблем (залипание, пригорание и т.д.).
  • Отпадает необходимость в механической блокировке.
  • Более широкий диапазон управления параметрами срабатывания.

К числу недостатков следует отнести сложный ремонт электронных АВР. Самостоятельно реализовать схему устройства также не просто, для этого потребуются знания электротехники, электроники и программирования.

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.

авр для двух вводов в дом и генератораПри сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

Простая схема АВР на 2 ввода

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:контактор с нормально разомкнутыми и замкнутыми контактами

  • нормально разомкнутым
  • нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.приставка накладка на контактор допконтакты

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Для этих целей лучше выбирать аппаратуру, изначально в своей конструкции имеющую именно силовые замкнутые и разомкнутые контакты. Подойдут такие марки как VS 463-33 или ESB-63-22, МК-103 от DeKraft, КМ ИЭК.

Вот самая простая схема АВР:простая схема АВР на одном пускателе для дома

Описание и принцип работы

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.как работает АВР на одном пускателе

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:ввод резерва на одном контакторе

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.схема ввода резерва на одном контакторе

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.дополнительные контакты для АВР пускателя

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

  • без разрыва ноля
  • с разрывом нулевого провода

Схема ввода резерва с разрывом ноля

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.схема АВР для дома от генератора с разрывом нулевого провода

Так как основная сеть в 90% случаев выполнена с глухозаземленной нейтралью, а от генератора или ИБП идет с изолированной. Здесь объединять нулевой рабочий проводник от сети, с нулем от генератора нельзя.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.111-3xfaz

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.схема АВР с кнопкой запуска генератора

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.алюминиевая проводка в квартире и дома новые правила

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.приставка к контактору ПВИ-12 для задержки времени

Схема АВР на два ввода 380В

Трехфазная схема практически аналогична однофазной.трехфазная схема АВР для дома на одном пускателе

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Схема АВР на 2 пускателя

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.схема АВР трехфазная на двух пускателях

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

  • 3 нормально разомкнутые
  • 1 нормально замкнутый КМ1

подключение СИП к автоматуКатушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2. Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.что означают сокращения в названии пускателей

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.схема подключения АВР на одном пускателе 380В

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.схема подключения АВР на одном пускателе 380В

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

  • реле напряжения
  • реле контроля фаз и т.п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры - ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.схема АВР запуска от генератора

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Схема АВР на 3 ввода с генератором

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.AVR-02 фиф автоматика и его схема

На сегодняшний день, стоимость таких устройств сопоставима с ценой хорошего корпуса эл.шкафа от ABB. Но там вы получите пустую железную коробку, а здесь умные мозги, которые будут управлять и защищать всю ваше домашнюю электросеть.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

AVR-02 блок ввода резерва

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

  • ввод№1+ввод№2
  • ввод№1+генератор
  • ввод№1+ввод№2+генератор

Рассмотрим сначала самую сложную, которая с двумя вводами и генератором. Второй ввод может быть как от отдельной ВЛ-0,4кв или непосредственно КЛ с ближайшей ТП, так и собран на аккумуляторном ИБП с гибридными инверторами.подключение мощного ИБП для газового котла от нескольких АКБ

При этом, на варианте с источником бесперебойного питания, следует предусмотреть ситуацию, когда аккумуляторы разряжаются до допустимого максимума, а потом происходит переключение на генератор. Это очень удобно, дабы не гонять дизельгенератор при кратковременных перерывах в электроснабжении.схема подключения ИБП к газовому котлу

Какими функциональными возможностями обладает AVR-02?

  • она управляет силовыми элементами – контакторами или пускателями. Также могут использоваться мотор приводы.
  • контролирует чередование фаз
  • контролирует синфазность вводов
  • формирует сигнал запуска генератора
  • может работать от внешней батареи 12В
  • измеряет уровень напряжений и отключает неисправную линию с низким или высоким напряжением, автоматически переводя питание на ту, где все нормально
  • формирует сигнал авария

111_soedinНа передней панели AVR-02 расположены:элементы управления на панели AVR-02

  • двухстрочный жидкокристаллический дисплей
  • кнопки навигации
  • светодиодные индикаторы №1 и №2 – показывают подключенный ввод
  • К1,К2,К3,К4 – состояние исполнительных реле

Принцип работы AVR 02

Как же работает схема собранная на базе AVR-02? Вот основные ее элементы:схема АВР собранная на базе AVR-02 от ФИФ Евроавтоматика

  • КМ1.1, КМ2.1, КМ3.1 – это силовые контакты пускателей
  • KV1 – реле контроля трехфазной сети
  • контакты №18,19,20 – предназначены для контроля аварийных цепей в мотор приводах
Если произошла неисправность в мотор приводе, на них поступает напряжение и работа реле блокируется.
  • S1 – это что-то вроде кнопки, с помощью которой можно подать сигнал и принудительно заблокировать работу AVR-02
Вдруг вам понадобится провести какие-либо пусконаладочные работы. Здесь можно использовать модульный вариант от ИЭК КМУ11.кнопка КМУ11 от ИЭК для схемы АВР
  • SB1 – кнопка Reset
Нужна для сброса, после поступления сигнала на контакты №18,19,20. Нажимаете ее и работа реле восстанавливается.
  • КМ4 – промежуточное реле
Благодаря его контактам, напряжение на катушки может поступать как от двух вводов, так и от генератора. Можно использовать тип РК-1Р.реле РК-1Р от Евроавтоматика

Рассмотрим три алгоритма работ и три ситуации для данного АВР.

Ввод №1 и ввод №2 исправны

Первый ввод является основным, второй – резервным. Устройство посредством контактов А1,В1,С1 через защитный автомат QF2 следит за напряжением на вводе-1.
То же самое происходит по вводу-2, через контакты А2,В2,С2.нормальная схема АВР от AVR-02

Так как на всех этих контактах все в норме, AVR-02 должен подать напряжение на катушку КМ. Как это происходит?

Контакт 1 и 11 формируют сигнал управления посредством реле К5. Данное реле К5, если уровень напряжения нормален на обоих вводах, должно включить ввод№1.
То есть находится в том положении, как на изначальной схеме. Напряжение через него попадает на 10 контакт и идет до катушки КМ4. Это промежуточное реле. Его контакты обозначены КМ4.1 и КМ4.2схема запуска основного ввода АВР

Реле срабатывает, замыкая свои контакты и напряжение через них попадает на 22-й контакт. Далее AVR включает реле К1. Через него и контакт №24 фаза достигает катушки включения КМ1. При этом другие реле К2,К3,К4 остаются разомкнутыми.нормальная схема работы AVR 02 для АВР дома

Алгоритм №2 — ввод №1 неисправен

Напряжение на вводе №1 исчезло. AVR-02 видит, что на А1,В1,С1 напряжения нет, зато на А2,В2,С2 оно есть. Поэтому К5 переключается в позицию №11.переключение АВР на резервный ввод

Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее.

Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.схема перевода питания на резервный ввод от АВР

При этом устройство следит за тем, чтобы напряжение на №13,14,15 отсутствовало. Дабы не получилось встречного включения питания (при залипании контактов и восстановлении эл.снабжения).как избежать встречной подачи напряжения при АВР

Если же напряжение хотя бы на одном из разъемов 13-14-15 есть, то катушка КМ2 никогда не сработает. Это и есть защита от встречного напряжения.

запуск резервного ввода

АВР с автозапуском генератора

А как будет запускаться генератор, если исчезнет питание с обоих вводов? Контакт №12 служит для подключения к АВР внешнего источника питания +12В.

Когда у вас пропало напряжение на двух вводах, все контакты К1,К2,К3 получаются в разомкнутом состоянии. При этом автоматически происходит замыкание внутреннего контакта реле К4. За счет этого, формируется сигнал запуска для генератора.схема включения резерва от генератора

Большинство генераторов с возможностью АВР, управляют заслонкой своей собственной автоматикой. Для этого им нужен только сигнал на старт. Вы его как раз и подаете.

Если у вас этого нет, то можно смастерить такую систему самостоятельно.

После подачи импульса, происходит запуск ДГУ и его прогрев. Когда он прогрелся, напряжение на реле KV1 достигает нормы. KV1 представляет из себя, что-то вроде реле защиты трехфазных двигателей.

Оно необходимо для контроля напряжения 3-х фазной сети (правильное чередование фаз и их номинальное значение). Подойдет например такое - CKF-317.реле контроля CKF-317 и его роль в схеме АВР

После срабатывания, реле KV1 замыкает свой контакт KV1.1 и напряжение достигает разъема №16. Также U поступает на контакт №9 (он управляет внутренними цепями AVR) и №22.схема переключения питания на генератор

AVR это видит и подает сигнал на замыкание реле К3 и катушки КМ3. После чего включаются силовые контакты пускателя генератора КМ3.1 Вся нагрузка запитывается от генератора.схема запуска резерва от генератора

Ввод№1+генератор (резерв)

Ну и напоследок рассмотрим чаще всего применяемую схему АВР для частного дома – ввод№1+генератор.

Далеко не все имеют два независимых ввода, плюс еще и ДГУ. Зато наличие отдельно генератора у владельцев особняков, не такая уж и большая редкость.

Основное эл.снабжение осуществляется от первого ввода. Принцип работы здесь такой же как и рассмотренный выше.схема АВР перевода питания на генератор при исчезновении напряжения на вводе

При изменение параметров напряжения на выходе за его номинальные значения (резко упало или повысилось, исчезло), происходит смена источника оперативного напряжения. Контакт КМ3.1 размыкается, а контакт КМ3.2 замыкается.

Также размыкаются контакты 22 и 24. Пускатель QF2 выключается. Спустя три секунды AVR 02 дает сигнал на запуск генератора. После его прогрева, происходит замыкание контактов 22-26. Подается напряжение на катушку КМ2 и включается пускатель QF8.

Вся нагрузка переводится на генератор.

Если на первом вводе U вновь появилось или нормализовалось, то контакты 1-10 снова замыкаются и КМ3 включается. Через заданное время контакты на разъемах №22-№26 отключаются, а вслед за ними отключается и КМ2+QF8.

Опять же, спустя установленное время, происходит замыкание №22-№24, после чего включается КМ1 и QF2. Питание восстанавливается от основного ввода. При этом контакты 29-30 будут замкнуты пока генератор не охладится.

Время расхолаживания ДГУ лучше выставлять в районе 3-5 минут.

Статьи по теме

Автоматический ввод резерва. Типы и характеристики
Автоматический ввод резерва

Автоматический ввод резерва — способ обеспечения резервным электроснабжением нагрузок, подключенных к системе электроснабжения, имеющей не менее двух питающих вводов и направленный на повышение надежности системы электроснабжения. Заключается в автоматическом подключении к нагрузкам резервных источников питания в случае потери основного.

В наше время перебои с электроснабжением не редкость. И хотя в нашей стране достаточно электроэнергии, но проблема бесперебойного электроснабжения остается. Решить ее поможет установка дополнительных источников электроэнергии, таких как генератор, аккумулятор, а так же иные альтернативные источники электропитания.

Согласно ПУЭ все потребители электрической энергии делятся на три категории:

I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, опасность для безопасности государства, нарушение сложных технологических процессов и пр.

II категория — к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта.

III категория — все остальные потребители электроэнергии.

Таким образом, кроме неудобств в повседневной жизни человека, длительный перерыв в электропитании может привести к угрозе жизни и безопасности людей, материальному ущербу и другим, не менее серьезным последствиям.Бесперебойное питание можно реализовать, осуществив электропитание каждого потребителя от двух источников одновременно (для потребителей I категории так и делают), однако подобная схема имеет ряд недостатков:

  • Токи короткого замыкания при такой схеме гораздо выше, чем при раздельном питании потребителей
  • В питающих трансформаторах выше потери электроэнергии
  • Релейная защита сложнее, чем при раздельном питании
  • Необходимость учета перетоков мощности вызывает трудности, связанные с выработкой определенного режима работы системы
  • В некоторых случаях не получается реализовать схему из-за того, что нет возможности осуществить параллельную работу источников питания из-за ранее установленной релейной защиты и оборудования

В связи с этим возникает необходимость в раздельном электроснабжении и быстром восстановлении электропитания потребителей. Решение этой задачи и выполняет Автоматический ввод резерва.

Автоматический ввод резерва может подключить отдельный источник электроэнергии (генератор, аккумуляторная батарею) или включить выключатель, разделяющий сеть, при этом перерыв питания может составлять всего 0.3 — 0.8 секунд.

При проектировании систем гарантированного электроснабжения, предназначенных для обеспечения работы электроприемников I категории и особой группы первой категории надежности, возникает задача выбора типа устройства автоматического ввода резерва (АВР).

   Автоматический ввод резерва

Автоматический ввод резерва (АВР) — метод защиты, предназначенный для бесперебойной работы сети электроснабжения. Реализован с помощью автоматического подключения к сети других источников электропитания в случае аварии основного источника электроснабжения.

Основные требования, предъявляемые к устройствам при построении системы гарантированного электроснабжения

  1. Как известно (см. ПУЭ), электроприемники первой категории надежности должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, а для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого источника.
  2. В обоих случаях в качестве одного из резервирующих источников питания может использоваться автоматизированная дизель-электрическая электростанция, что требуется учитывать при выборе конкретной схемы АВР.
  3. При использовании АВР должны быть приняты меры, исключающие возможность замыкания между собой двух независимых источников питания друг на друга, причем в дополнение к требованиям ПУЭ службы энергонадзора, как правило, требуют наличия не только электрической, но и механической блокировки коммутирующих элементов.
  4. Максимальное время переключения резерва зависит от характеристик потребителей электроэнергии, но при наличии в системе источников бесперебойного питания (ИБП) не имеет определяющего значения. Для исключения ложных срабатываний при переключениях АВР на стороне высокого напряжения должна быть предусмотрена возможность регулировки задержки переключения при неисправностях одной из сетей.
  5. Важное значение имеет наличие регулировки порогов срабатывания АВР в диапазоне контролируемого напряжения для каждого ввода. Так, например, в случае подключения к выходу АВР ИБП согласование между собой диапазонов входных напряжений обоих устройств позволяет обеспечить своевременное переключение на резервную сеть при отклонении напряжений основной питающей сети за заданные значения и тем самым исключить длительную работу ИБП на батареях при исправной резервной сети.
  6. Желательно наличие индикации состояния и возможности ручного управления АВР.

Преимущества и недостатки различных типов АВР с позиций перечисленных требований

Тиристорные (электронные) АВР

Статический переключатель нагрузки — (англ.: LTM — Load Transfer module (модуль переключения нагрузки)). В этом типе АВР в качестве силового коммутирующего элемента используются мощные тиристоры, обеспечивающие практически нулевое время переключения между двумя независимыми вводами.

Преимущества:

Основное и очень значимое преимущество: практически нулевое время переключения между вводами (возможно применения для переключения между ИБП (источник бесперебойного питания) разной мощности, разных производителей). Переключение между вводами никак не сказывается на электроснабжении ответственных потребителей электроэнергии (серверы, компьютерное оборудование, устройства автоматики, телекоммуникационное оборудование и т.д.). При использовании LTM в схемах электроснабжения критически важных объектов или ответственных потребителей можно существенно сэкономить на применении ИБП, ДГА и других устройств независимого электроснабжения.

Недостатки:

Основной недостаток это очень высокая стоимость по сравнению с механическими АВР (на контакторах и рубильниках).

Электромеханические АВР на контакторах

АВР на контакторах получили наиболее широкое применение, в основном, благодаря низкой стоимости комплектующих. В основе щита АВР на контакторах обычно применяются два контактора с взаимной электрической или электромеханической блокировкой и реле контроля фаз.

В самых дешевых вариантах АВР на контакторах используется обычное реле, контролирующее наличие напряжения только на одной фазе, без контроля качества электроэнергии (частота, напряжение). При пропадании напряжения на одной фазе, АВР на контакторах переключает нагрузку на другой (резервный) ввод электроэнергии.

При использовании качественных полнофункциональных реле контроля фаз (контроль 3-х фаз: напряжение, частота, временные задержки на перевод нагрузки, возможность программирования диапазонов и задержек) и применении механической блокировки (предотвращает одновременную подачу электропитания с двух вводов) АВР на контакторах становится довольно качественным и законченным изделием.

Преимущества:

Дешевая стоимость, выполняет защитные функции (высокий ток, короткое замыкание).

Недостатки:

Отсутствие возможности ручного переключения при неисправности АВР, низкая ремонтопригодность (при отказе одного из элементов АВР, требуется демонтаж и ремонт всего изделия), длительное время переключения (от 16 до 120 мс). Небольшое количество циклов срабатывания. Вероятность залипания контактов контактора.

Электромеханические АВР на автоматических выключателях с электроприводом

Такие АВР несколько уступают предыдущим по быстродействию и также позволяют осуществить механическую и электрическую блокировки при двухвходовой схеме.

Недостатки:

Более сложная схема и более высокую стоимость этих устройств.

Электромеханические АВР на управляемых переключателях с электроприводом

В основе лежит рубильник (переключатель с нулевым средним положением, приводимый в действие моторным приводом. Привод управляется контроллером, который является частью автоматического рубильника или может устанавливаться отдельно).

Преимущества:

Высокая ремонтопригодность: автоматический рубильник состоит из трех основных элементов: рубильник (переключатель), моторный привод, контроллер. Выход из строя рубильника практически невозможен. При выходе из строя моторного привода или контроллера (реле контроля фаз), возможна их замена без демонтажа щита АВР и без демонтажа самого рубильника. При снятом моторном приводе и контроллере возможно переключение нагрузки в ручном режиме. Легкая сборка щита АВР. Для сборки щита требуется установить рубильник на монтажную плату, никакие дополнительные силовые или контрольные соединения не используются. Высокая надежность: за счет применения малого количества элементов и за счет использования в качестве силового коммутирующего устройства рубильника.

Недостатки:

Относительно высокая стоимость (на токи до 125 А). Отсутствие защитных функций

Автоматический ввод резерва и дополнительные функции

У всех рассмотренных типов АВР при необходимости могут быть реализованы функции контроля верхнего и нижнего уровня напряжений, введены элементы регулировки задержек и схемы управления работой ДЭС.

На основании выше сказанного, можно сделать следующие выводы:

Для системы гарантированного электроснабжения, имеющей два независимых ввода электроснабжения:
  • Целесообразно использовать автоматический ввод резерва электромеханического типа, которые могут быть выполнены на контакторах, управляемых автоматических выключателях или управляемых переключателях с электроприводом
  • Схема АВР должна предусматривать регулировки задержек переключения, порогов срабатывания во всем диапазоне входных напряжений
  • Желательно наличие механической блокировки, исключающей возможность замыкания двух входов друг на друга
  • При использовании в качестве резервного источника дизель-электрической станции схема АВР должна содержать необходимые элементы для управления ее работой (автоматический пуск и останов ДЭС, возможность регулировки различных временных параметров, в том числе задержки обратного переключения на сеть, времени работы ДЭС на холостом ходу для охлаждения и т.п.)
Для системы гарантированного электроснабжения, имеющей три независимых ввода электроснабжения:
  • Трехвходовая схема может быть реализована путем последовательного соединения двух двухвходовых АВР, при этом каждый из этих аппаратов должен быть выполнен с учетом требований, указанных выше
  • Автоматический ввод резерва на контакторах и управляемых автоматических выключателях может быть реализован как трехвходовый (что уменьшит суммарную стоимость оборудования на 20-30% за счет меньшего числа коммутирующих элементов), однако при этом невозможно обеспечить полноценную механическую блокировку между тремя входами

Практические рекомендации, которые подтверждены в различных проектах

Система гарантированного электроснабжения мощностью до 100 кВА, имеющая в своем составе ИБП и работающая от двух сетевых входов.

В этом случае могут быть предложены автоматические коммутаторы серии АК фирмы «ППФ БИП-сервис», представляющие собой АВР контакторного типа. Эти аппараты имеют:

  • механическую и электронную блокировку контакторов
  • автоматические выключатели на каждом входе, обеспечивающие защиту сетей от перегрузок и коротких замыканий нагрузки
  • регулировку диапазона контролируемых напряжений
  • контроль правильности чередования фаз; возможность установки приоритета любого из входов
  • индикацию режима работы и состояния входов
  • регулировку задержки времени переключения

Такой перечень функциональных возможностей позволяет успешно применять коммутаторы серии АК в системах, содержащих ИБП.

Система гарантированного электроснабжения мощностью более 100 кВА, имеющая в своем составе ИБП и работающая от двух сетевых входов.

Для таких систем более целесообразно использовать автоматические коммутаторы серии АКП, которые представляют собой АВР на управляемых переключателях с электроприводом.

Эти аппараты имеют все перечисленные выше особенности, но кроме того, позволяют управлять переключением входов вручную при любом напряжении или его отсутствии. Переключатели оснащены механическими замками, позволяющими заблокировать их в любом из возможных состояний, что может быть в некоторых случаях важно для потребителя.

Система гарантированного электроснабжения, работающая от одного сетевого ввода и имеющая в качестве резервного питания ДЭС.

Для такой конфигурации может быть применена панель переключения нагрузки типа TI. Также представляющая собой АВР контакторного типа, но имеющая в своем составе все необходимые элементы для управления автоматизированной ДЭС. Изделия этого типа, как правило, рекомендуются фирмами — изготовителями дизель-генераторов, в частности, фирмой F.G.Wilson.

Система гарантированного электроснабжения, имеющая в своем составе ИБП и работающая от двух сетевых входов и резервной ДЭС.

Здесь могут быть предложены следующие варианты построения АВР:

  1. каскадное соединение АВР серии АК или АКП и панели переключения TI
  2. трехвходовой коммутатор серии АК с функцией управления ДЭС
  3. трехвходовой коммутатор серии АКП с функцией управления ДЭС

   Система гарантированного электроснабжения

Схемы трехвходовых АВР могут быть экономически более привлекательны. В то же время следует повторно отметить то обстоятельство, что для трехвходовой контакторной схемы невозможна полноценная механическая блокировка всех входов между собой, что определяется конструктивными особенностями контакторов.

В связи с этим в трехвходовых контакторных АВР целесообразно установить электрическую и механическую блокировку между ДГ и каждым из сетевых вводов. А между сетевыми вводами предусмотреть только электрическую блокировку. Именно по такому принципу выполнены трехвходовые коммутаторы серии АК.

Схема трехвходового коммутатора серии АКП, как отмечалось ранее, исключает возможность замыкания входов между собой за счет конструкции переключателей и одновременно дешевле, чем два отдельных каскадно соединенных АВР.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Небольшая доработка домашнего аварийного питания (автоматическое переключение при пропадании сети 220v)
Когда-то давно, я рассказывал о системе автономного аварийного питания своего дачного домика. Прошло около 5 лет его успешного использования, поэтому, с чистой совестью, могу рекомендовать подобную схему для повторения.
В обзоре заодно покажу пару небольших доработок системы, для более комфортного использования

Предыстория -как я «докатился» до такой жизни родилась идея использования схемы в ее настоящей реализации.

Уже довольно много лет я проживаю в небольшом дачном домике, за городом — мне тут просто больше нравится, хотя и есть дом в центре города. Не вижу смысла расписывать все прелести «деревенской» жизни, скорее всего не все это поймут — к этому надо прийти самостоятельно 😉
Однако, среди множества плюсов проживания на даче, есть один значительный минус — регулярные отключения электроэнергии (обычно не дольше, чем на пару-тройку часов).
Вполне естественно, это изрядно напрягает, особенно если учитывать что на дачах нет централизованного водопровода (у всех персональные скважины) и с отключением электричества фактически отключается и водоснабжение.
Большинство соседей решило эту проблему прикупив генераторы-… выключается свет и кругом начинают «урчать» двигатели генераторов…

Подобное решение мне не нравилось по ряду причин:
1. Необходимо где-то размещать или хранить генератор. Отдельное помещение, шум во время работы
2. Хранение и пополнение ГСМ. Запахи, опасность возгорания.
3. Запуск генератора и переход на аварийный источник питания. Не факт, что женщина сможет самостоятельно всегда это сделать-а я не всегда дома нахожусь.
Для полностью автоматического режима работы необходимы совсем иные вложения, включая капитальное помещение, при чем все равно часть проблем остается, включая возможные сложности при запуске в холодное время года и т.п.

Альтернатив, на самом деле, не так и много — в основном тема ветряков и солнечной энергии. В этом направлении я и двигался… но с осознанием, что окупаемость подобной системы (у меня) не наступит грубо говоря «никогда», а стоимость приличная, стал упрощать схему и заменять отдельные элементы.
Например, сначала я отказался от солнечных панелей и контроллеров- запасать электроэнергию я могу от сети, раз она уже имеется.
Для хранения запасенной энергии решил использовать обычный стартерный автомобильный аккумулятор, а для ее преобразования относительно недорогой инвертор с Али, и так далее…

В конечном варианте затраты оказались на порядок ниже, а на функциональности, именно для моих целей, это не слишком заметно отразилось — использую уже много лет, проверено! 😉


Схема получилась совсем простая

Аккумулятор

(за 5+ лет менял один раз прошлой осенью, и то, потому что забыл про него, и он долго работал без электролита (по жаре выкипел, наверное :).
Покупался с большим запасом по емкости, но даже покупка такого большого, имхо, целесообразнее использования гелевых — цена ниже, а сроки замены у них могут оказаться примерно одинаковые.
Всякого рода тяговые/панцирные тоже нет смысла покупать, они еще дороже, а купленный инвертор все равно не сможет их использовать в полной мере, он имеет защиту разряда аккумуляторов (начинает подавать звуковой сигнал и отключается, при падении напряжения примерно до 11в)


Инвертор

Заявленная мощность 1500 Вт (3000 Вт пиковая, несколько минут), покупал примерно за 5 тыс. +3 тыс. доставка ЕМS.
Вот ссылки на подобные на 1000Вт, 1500 (как у меня) и 2000Вт с ценником 7-10тыс.руб (с доставкой).
Блин, за время «вылеживания» обзора в черновиках, ссылки уже не работают -теперь другие варианты инверторов под ними 🙁
Вот вроде пока рабочая ссылка, но не факт, что до публикации все не изменится еще раз 🙂

На момент покупки, разница в стоимости с «чистой» и модифицированной синусоидой была значительна, поэтому покупал модифицированную. Мой вариант инвертора с функций UPS (автоматическое переключение на аварийное питание и встроенное зарядное устройство), можно покупать и БЕЗ него, но переключать электроснабжение и подключать зарядку к аккумулятору надо будет вручную.

Сравнение двух «синусоид» — сеть и при переходе на работу от инвертора.
На напряжение не обращайте внимание, замер делался через делитель 1:10 — размах не помещался на экран, поэтому ось слегка опущена вниз.

На вопрос — «а как же быть с холодильником и насосом водоснабжения», которым нужен «чистый синус», отвечаю:
Насос работает периодически, по несколько секунд (накачивая гидроаккумулятор) — за это время он не успевает нагреваться и переносит подобное абсолютно безболезненно.
А холодильники (как и стиральную машину, водонагреватели) я исключил из схемы аварийного электроснабжения.

Без холодильника (и стиралки) можно вполне спокойно прожить несколько часов. Даже по жаре, за это время он не успеет оттаять. Зато при этом можно заметно сэкономить на типе и мощности инвертора, а так же емкости аккумулятора!

То есть, еще раз повторюсь, проводка разделена на две части:
-резервируемая аварийным источником питания — насос водоснабжения, свет (в том числе уличный) и бОльшая часть розеток, в которые обычно не включаются мощные потребители.
-нерезервируемая — холодильник и морозильные камеры, электроводонагреватели, розетки на кухне, стиральная машинка.

На инверторе, с завода, на выход 220v установлена розетка.
Вся резервируемая часть проводки мною выведена на кабель с вилкой.
Неподалеку, на стене, имеется розетка с нерезервируемой частью проводки — обе части легко соединить в одну, для возможности исключения инвертора с аккумулятором из схемы электроснабжения, на случай неисправностей и технического обслуживания.

Одной из доработок как раз будет установка дополнительной розетки на инвертор — штатная не очень нравится как качеством, так и расположением.

Кстати, цвет «морды» инвертора под медь, это не моих рук дело 🙂 Я не знаю что за краска (или лак) у китайцев использовался, но под воздействием лучей солнца краска ВЫГОРЕЛА! 🙂 Первоначально все было черного цвета, теперь куда попадало солнце цвет изменился, где была тень цвет остался прежним 😉

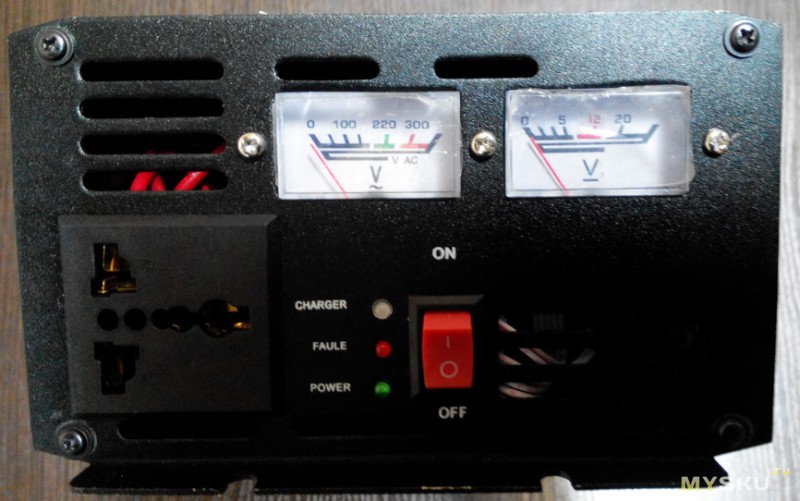

Таким он был в «молодости» 🙂

Инвертор с аккумулятором находятся на хорошо проветриваемой веранде и занимают совсем мало места.
Поверх клемм аккумулятора накрывается крышка из пластика, что бы исключить попадание на клеммы посторонних предметов (сейчас она снята).
На фото видно, насколько неудобно расположена штатная розетка

Соединение инвертора с аккумулятором выполнено кабелем с большим сечением проводников -на мощности близкой к максимальной, проходящий ток может превышать 100А.
На фото уже новый аккумулятор, заодно сделаю ему обслуживание 🙂

Инвертор достаточно надежен, хотя пару раз (за 5 лет) все-таки приходилось заниматься его ремонтом. Оба раза проблема была в сгоревших контактах коммутирующего реле. Сейчас установлено такое.

Используется реле с двумя перекидными группами на большой ток, установить с «запасом» не получилось-банально не смог найти более мощного такой «конфигурации»
Причиной неисправностей (по крайней мере первой 100%) было включение чрезмерной нагрузки-на тот момент сын не был предупрежден, в мое отсутствие отключали свет и он умудрился включить электрокамин на пару кВт, освещение/тв и насос воды иногда включался.
Проявление неисправности было довольно любопытным, не подумал бы на реле 🙂 — на выходе присутствовало очень заниженное напряжение, возможно подгоревшие контакты реле давали подобный эффект, странно что не сгорели совсем.

Возможно кому-нибудь может оказаться полезным, в свое время связывался с предприятием выпускающим эти инверторы, они мне предоставили -Архив с файлом/логикой поиска типовых неисправностей подобных инверторов

Еще одна планируемая доработка — замена штатных индикаторных приборов. На самом деле по встроенным приборам очень сложно определить напряжение в сети, а в этом бывает необходимость- у нас и 160 и 120 не редкость, хотя обычно, при значительном падении сетевого напряжения, инвертор автоматически переключается на батарею, если конечно включена автоматика .

Первоначально хотел поменять на что-то, подобное этому

Затем возник вопрос-насколько точными окажутся результаты измерения выходного напряжения инвертора, при замере модифицированной синусоиды (и будут ли они вообще чему-нибудь соответствовать). Ни один из продавцов не дал внятного ответа 🙁
Решил не рисковать, и купить простой и дешевый — ведь главное получить результат! 🙂
Был куплен такой, желтого цвета. ссылка на товар

Начинка вольтметра

Чтобы разобрать, необходимо отпаять пару контактов

После этого можно содержимое вытаскивать из корпуса…

матрица выполнена из одиночных светодиодов

обратная сторона. Питание схемы выполнено через гасящий конденсатор (специально заострил на этом внимание, далее будет понятна причина)


Доработка инвертора

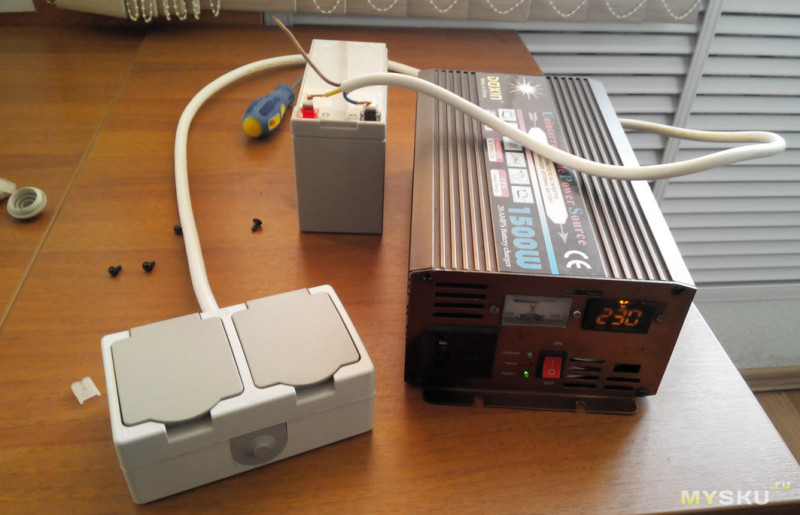

Подготавливаем все необходимое и разбираем инвертор.

Подобранный закрытый блок на пару розеток и кусок кабеля.

Для вольтметра нашелся кусок пленки -тонировки для авто, что бы показания были более читабельными.

В качестве крепления вольтметра решил использовать крепления от мощных транзисторов, они неплохо подошли размерами

Можно было закрепить вольтметр и штатным креплением, оно практически подходило по размерам, но не понравилось тем, что прибор при этом значительно выпирает вперед.
Самодельное крепление получилось несколько колхозным, но хорошо фиксирующим вольтметр.
Перед вольтметром расположил рамку с ранее снятого прибора, что бы не оставалось щелей- на него же приклеил тонировочную пленку.

Кабель с розетками припаял параллельно установленной с завода.
Приборы поменял местами (относительно заводской установки)- мне показалось более логичным расположение слева 12в (вход) а справа 220 (выход).

Теперь показания хорошо видны и понятны, а блок розеток можно расположить в удобном для меня месте.
Предварительно проверял показания вольтметра, сравнив их с показаниями 4 измерительных приборов- результат отличный. Это конечно не гарантирует соответствие с «реальностью» — синус то модифицированный! (поэтому результаты этой «проверки» не публикую)

Далее включил инвертор на прогонку, но «счастье» оказалось не долгим ;)… через пару минут увидел легкий дымок, выходящий из вольтметра. Разбираем, смотрим причину.
Как я понял, проблема заключена в использовании емкостного балласта в схеме питания (считали то на синусоиду).

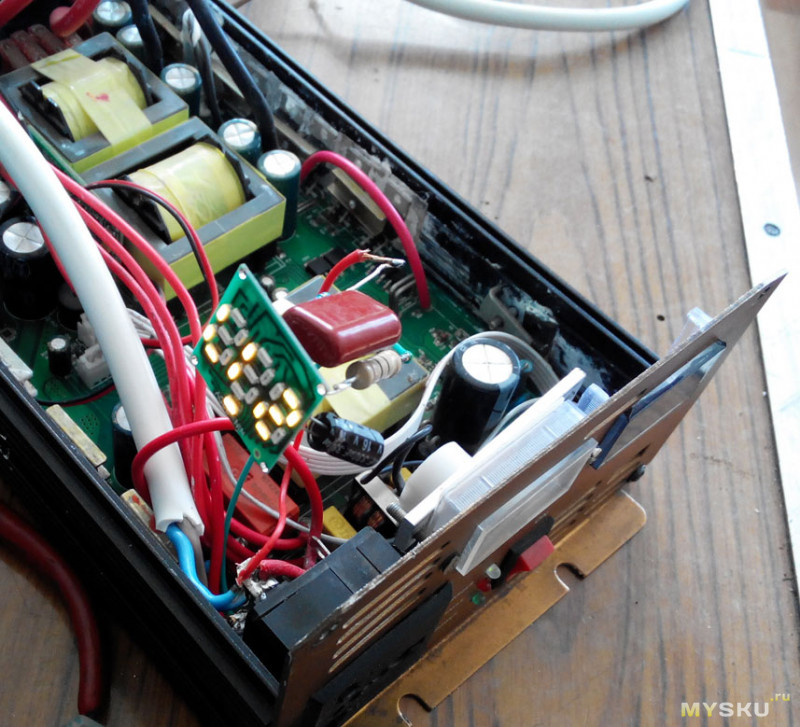

На фото видно, что резистор начинает слегка подгорать

Увеличил номинал и мощность резистора, теперь греется, но терпимо. Показания прибора заметно не изменились. При работе от внешней сети тоже все нормально.

Собрал прибор (а потом и инвертор), вроде все и нормально работает, но два разных прибора рядом смотрятся убого — надо менять и 12v вольтметр.

Заказал такой.

Имеется три цвета свечения на выбор. Поскольку желтого среди них нет, выбрал зеленый


Размеры купленного вольтметра отлично подошли к существующему отверстию, оставшемуся от аналогового. Не потребовалось даже никакого дополнительного крепления, просто защелкнул и все!
С двумя схожими приборами внешний вид заметно изменился, в лучшую сторону 🙂
Надо и первый было покупать похожего форм-фактора.

В отключенном от сети состоянии показывает напряжение аккумулятора

В работе (при наличии сети).
Идет подзаряд аккумулятора.
На мой взгляд получилось вполне приемлемо, все показания теперь легко считываются и понятны.
Свечение вольтметра низкого напряжения немного ярче, но это легко исправить применением дополнительного светофильтра, можно даже красный «вкорячить» — по идее результат должен ближе к желтому получиться (чтобы стали примерно одинакового цвета).
Дополнительный плюс: теперь я вижу напряжение и на аккумуляторе — при работе в качестве аварийного источника легче ориентироваться в «остатке» запаса электроэнергии

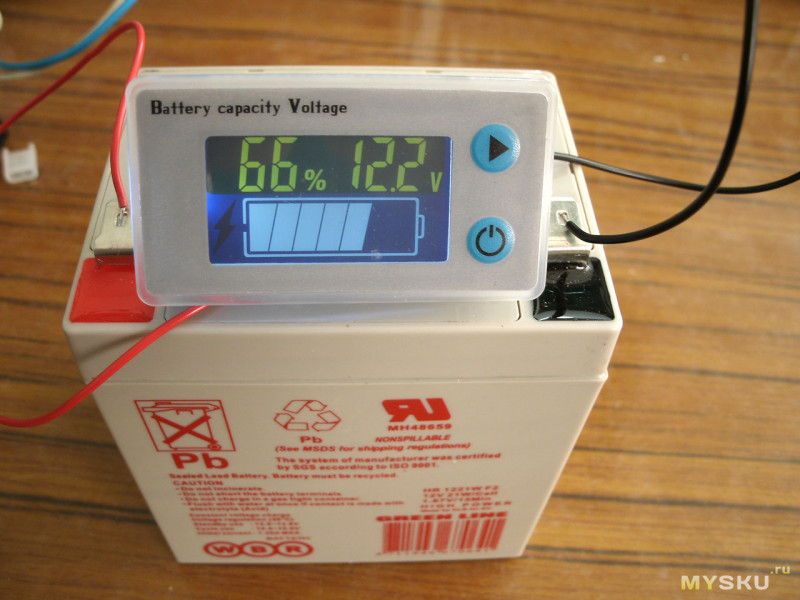

Уже после написания этого обзора, прикупил еще более «интересный» показометр уровня заряда и напряжения, думаю над вариантом его использования — как бы еще более наглядные показания, но более крупный размер и не уверен как будут смотреться два «разномастных» прибора рядом.

Ну и напоследок еще одна небольшая доработка, которая однако потребовала времени что бы разобраться со встроенной схемой зарядки.
Как видно на фото выше, напряжение заряда 14.3-14.4в подходит скорее для типового стартерного включения аккумулятора, мы же используем буферный, для которого поддерживаемое напряжение заряда рекомендуется поддерживать не выше 13.7в -для долговечности работы аккумулятора хотелось бы его уменьшить до рекомендуемого ;).
Зарядное устройство в инверторе выполнено на UC3845.
По сути управление осуществляется регулируемым стабилитроном TL431, через оптопару,.

Выпаял SMD резистор, для подбора номинала подпаял подстроечник.

Установил желаемое напряжение… а потом решил и насовсем оставить его в схеме- вдруг захочу поменять настройки 😉

Подстроечный резистор закрепил к передней крышке и теперь производить регулировку возможно снаружи, ориентируясь на показания рядом стоящего прибора — довольно удобно.
Теперь, при желании, возможна оперативная корректировка, например в зависимости от температуры окружающего воздуха (зимой поднимать несколько выше, летом опускать до 13.5-13.7)

Полученный вариант аварийного питания считаю довольно удачным!

Бывает звонят соседи, спрашивают есть ли «свет» (у меня уличное освещение вечерами почти всегда включено, и при пропадании электроэнергии, естественно, начинают возникать вопросы 🙂 — иногда я даже затрудняюсь дать им ответ сразу, надо сходить на веранду посмотреть показания и послушать инвертор- при включении инвертора в работу включается кулер охлаждения и его работу вблизи слышно.

Работой своей системы автономного питания доволен полностью! Перед НГ, да и 31го конкретно, когда начинал писать этот обзор, было немало отключений, что однако не слишком мешало моей «нормальной» жизнедеятельности.

С моим энергопотреблением заряда вышеописанного аккумулятора хватает практически на пару дней (был случай проверить).

Если бы «строил» подобное сегодня, скорее всего покупал бы «чистый синус»- разница в цене уже не так значительна, но можно безболезненно использовать и всякого рода насосы котлов и другие «капризные» устройства.
Возможно не искал бы варианты с UPS- включить «аварийку» можно и вручную, заряжать тоже есть чем.


Зыж К описанной схеме довольно не сложно добавить и солнечную панель с контроллером и (при необходимости) подзаряжать от солнца — другой вопрос, что не всем это нужно, ну и цена вопроса…
Как раз сейчас подобную (с контроллером) испытываю несколько для иных целей, поэтому подобный вариант в голову приходил.

Всем удачи и хорошего настроения! ☕

Как установить переключатель ручного переключения для системы резервного копирования в 16 шагов

Установка переключателя ручного переключения

Рядом с главной сервисной панелью установлен переключатель ручного переключения, чтобы перекрыть нормальное электрическое обслуживание с помощью резервного генератора во время отключения питания.

How to install a manual transfer switch for backup system in 16 steps Как установить ручной переключатель для резервной системы за 16 шагов

Переключатели ручного переключения требуют от оператора замены источника питания, в то время как автоматические переключатели обнаруживают потерю мощности, запускают резервный генератор и переключаются на резервный источник питания.

Поскольку количество электричества, создаваемого резервным генератором, недостаточно для питания всех электрических цепей в вашем доме, вам нужно назначить несколько выбранных цепей для получения резервного тока.


Но сначала выберите схемы резервного копирования 🙂

Прежде чем купить резервный генератор, определяет, какие нагрузки вы хотите подключить к генератору в случае потери питания. Как правило, вы хотите включить ваш холодильник, морозильник и, возможно, несколько лампочек.Сложите номинальную мощность работающих устройств, которые вы включите, чтобы определить, насколько большим должен быть ваш резервный генератор.

Поскольку мощность запуска многих устройств выше, чем текущая мощность, избегайте одновременного запуска всех цепей - это может вызвать перегрузку вашего генератора.

Вот некоторые приблизительные рекомендации по рабочей мощности (используйте эту таблицу MS Excel для расчета электрических нагрузок):

  1. Холодильник: 750 Вт
  2. Принудительная воздушная печь: от 1100 до 1500 Вт
  3. Лампы накаливания: 60 Вт на лампу (CFA и светодиодные лампы потребляют меньше энергии)
  4. Отстойник: от 800 до 1000 Вт
  5. Устройство открывания гаражных ворот: от 550 до 1100 Вт
  6. Телевидение: 300 Вт

Добавьте значения мощности всех нагрузок, которые вы хотите включить, и умножьте сумму на 1.25 . Это даст вам минимальную мощность, которую ваш генератор должен производить. Портативные резервные генераторы обычно выдают мощность от 5000 до 7500 Вт.

Большинство более крупных стационарных генераторов могут вырабатывать от 10000 до 20000 Вт (от 10 до 20 кВт).

Давайте опишем 14 шагов для установки ручного переключателя:

Шаг №1

Отключите главный выключатель питания на электрической панели обслуживания. ВНИМАНИЕ: Клеммы, на которые подается питание в главные выключатели, будут по-прежнему под напряжением.

Installing transfer switch - Step #1 Installing transfer switch - Step #1 Установка переключателя передачи - Шаг № 1

Шаг № 2

Определите , какие бытовые цепи являются критическими для аварийного использования во время отключения электроэнергии. Как правило, это будет включать в себя холодильник, морозильник, печь и, по крайней мере, одну схему освещения или небольшой прибор.

Installing transfer switch - Step #2 Installing transfer switch - Step #2 Установка переключателя передачи - Шаг № 2

Шаг № 3

Сопоставьте свои критические цепи с входом цепи на предварительно переключенном переключателе. Попытайтесь сбалансировать нагрузку как можно лучше с помощью переключателя передачи: например, если ваш холодильник находится в крайней левой цепи переключателя, подключите морозильник к цепи, самой дальней справа.

Для двухполюсных (240-вольтовых) цепей потребуется два 120-вольтовых соединения. Также убедитесь, что 15-амперные и 20-амперные схемы не совпадают друг с другом.

Installing transfer switch - Step #3 Installing transfer switch - Step #3 Установка переключателя передачи - Шаг № 3

Шаг № 4

Выберите и удалите выбивание в нижней части основной панели сервисной панели. Убедитесь, что выбрано выбивное отверстие, соответствующее размеру соединителя гибкого трубопровода, идущего от переключателя передачи.

Installing transfer switch - Step #4 Installing transfer switch - Step #4 Установка переключателя передачи - Шаг № 4

Шаг № 5

Вставьте провода от переключателя передачи в выбивное отверстие , стараясь не повредить изоляцию. Вы заметите, что каждый провод имеет маркировку в зависимости от того, какую цепь в распределительной коробке он подает.

Installing transfer switch – Step #5 Installing transfer switch – Step #5 Установка переключателя передачи - Шаг № 5

Шаг № 6

Закрепите гибкий кабелепровод от распределительной коробки к главной сервисной панели с помощью контргайки и втулки, где это необходимо.

Installing transfer switch - Step #6 Installing transfer switch - Step #6 Установка переключателя передачи - Шаг № 6

Шаг № 7

Прикрепите распределительную коробку к стене так, чтобы ближний край находился на расстоянии 18 дюймов от центра главной сервисной панели. Используйте любые разъемы, подходящие для вашего типа стены.

Installing transfer switch - Step #7 Installing transfer switch - Step #7 Установка переключателя передачи - Шаг № 7

Шаг № 8

Извлеките автоматический выключатель для первой критической цепи из коробки главной сервисной панели, а отсоедините провод горячего провода от выступа на автоматическом выключателе .

Installing transfer switch - Step #8 Installing transfer switch - Step #8 Установка переключателя передачи - Шаг № 8

Шаг № 9

Найдите красный провод для цепи распределительной коробки, который соответствует отсоединенной цепи. Подсоедините красный провод к выключателю, который вы только что удалили, и затем установите его снова.

Installing transfer switch - Step #9 Installing transfer switch - Step #9 Установка переключателя передачи - Шаг № 9

Шаг № 10

Найдите черный провод от той же схемы переключателя передачи и скрутите его вместе со старым проводом питания, используя разъем желтого провода.Аккуратно вытащите провода по краям коробки.

Перейдите к следующей цепи и повторите процесс.

Installing transfer switch - Step #10 Installing transfer switch - Step #10 Установка переключателя передачи - Шаг № 10

Шаг № 11

Если какие-либо из ваших критических цепей являются цепями на 240 вольт, подключите красные провода двух цепей переключателя передачи к двухполюсному выключателю . Две цепи, происходящие из переключателя передачи, должны находиться рядом друг с другом, а их переключатели должны быть связаны ручкой.

Если у вас нет 240-вольтовых цепей , вы можете снять предварительно прикрепленную ручку и использовать цепи по отдельности .

Installing transfer switch - Step #11 Installing transfer switch - Step #11 Установка переключателя передачи - Шаг № 11

Шаг № 12

После того, как вы выполнили все подключения цепи, присоедините белый нейтральный провод от переключателя передачи к отверстию в шине нейтрали главной сервисной панели.

Installing transfer switch - Step #12 Installing transfer switch - Step #12 Установка переключателя передачи - Шаг № 12

Шаг № 13

Подсоедините зеленый заземляющий провод от переключающего переключателя к открытому порту на заземляющей шине на главной сервисной панели. Это должно завершить установку переключателя передачи.

Установите крышку на коробку сервисной панели и обязательно заполните карту цепи на вашей распределительной коробке.

Installing transfer switch - Step #13 Installing transfer switch - Step #13 Установка переключателя передачи - Шаг № 13

Шаг № 14

Начните тестирование переключателя передачи, убедившись, что все переключатели на нем установлены в положение LINE . На выключателях главной панели должно быть отключено питание.

Installing transfer switch - Step #14 Installing transfer switch - Step #14 Установка переключателя передачи - Шаг № 14

Убедитесь, что ваш резервный генератор работает правильно и был установлен профессионально.

Standby Generator Standby Generator Резервный генератор

Шаг № 15

Перед включением генератора подключите шнур питания от генератора к распределительной коробке. Никогда не присоединяйте и не отсоединяйте шнур генератора при работающем генераторе. Включите резервный генератор энергии и дайте ему поработать минуту или две.

Installing transfer switch - Step #15 Installing transfer switch - Step #15 Установка переключателя передачи - Шаг № 15

Шаг № 16

Переведите каждый сетевой выключатель на коробке переключателя передачи в положение GEN по одному. Попытайтесь сохранить равновесие, перемещаясь назад и вперед из контуров слева и справа.Не включайте все цепи одновременно. Наблюдайте за бортовыми измерителями мощности, когда вы включаете каждую цепь, и старайтесь поддерживать уровни мощности в равновесии.

Когда вы завершите тестирование переключателя, поверните переключатели обратно в положение LINE, а затем отключите генератор .

Installing transfer switch - Step #16 Installing transfer switch - Step #16 Установка переключателя передачи - Шаг № 16

Несколько слов о типичной резервной системе

Резервные генераторы

подают питание на ручной переключатель, который отключает дом от основных служебных проводов и направляет питание от генератора по выбранным бытовым цепям.

Установка резервного генератора - это бесценный способ подготовить вашу семью к чрезвычайным ситуациям. Простейшая система резервного питания - это портативный газовый генератор и удлинитель или два.

Большим преимуществом этого подхода является то, что вы можете запустить холодильник и несколько рабочих фар во время отключения питания e с помощью инструмента, который также можно транспортировать на удаленные рабочие места или в походы, когда он не выполняет функции аварийного резервного копирования. Это также самый дешевый способ обеспечить резервное питание для вашего дома.

A Typical Backup System A Typical Backup System Типичная резервная система

Вы можете приобрести генератор в большинстве домашних центров и начать работу в течение нескольких часов. Если вы воспользуетесь этим подходом, крайне важно убедиться, что все нагрузки, запускаемые вашим генератором, отключены от источника электропитания.

Следующим шагом является включение ручного переключателя для переносного генератора. Переключатели передачи постоянно подключены к вашей сервисной панели. Они устанавливаются либо внутри, либо снаружи вашего дома между генератором и сервисной панелью.

Вы подаете питание от генератора в коммутатор. Выключатель подключен к выбранным основным цепям в вашем доме, что позволяет вам включать освещение, воздуходувки печи и другие нагрузки, которые невозможно легко запустить с помощью удлинителя. Но, возможно, самая важная работа, которую выполняет переключатель передачи, - это для отключения питания .

Если неактивная линия электропитания подключена к сервисной панели, при включении генератора может произойти «обратная подача» энергии от генератора к линии электропитания.Это условие может быть фатальным для рабочих, которые пытаются восстановить власть. Возможность обратной подачи - главная причина, по которой многие муниципалитеты настаивают на том, чтобы только лицензированный электрик подключал переключатель.

Использование переключателя передачи, не установленного профессионалом, может также привести к аннулированию гарантии на переключатель и генератор.

Автоматические переключатели включают генератор и отключают электропитание при обнаружении значительного падения напряжения в сети.Они могут быть установлены с переносными генераторами, при условии, что генератор оснащен электростартером.

Большие резервные генераторы, которые напоминают центральные кондиционеры, занимают лидирующие позиции в системах резервного питания.

Резервные генераторы часто работают на бытовых линиях природного газа или пропановых резервуарах, которые предлагают бездонный источник топлива, и имеют размеры от 20 до 40 киловатт на выходе. - этого достаточно, чтобы обеспечить все потребности в электроэнергии площадью 5000 кв. ,-ft. домой.


Выбор генератора

Выбор генератора для нужд вашего дома требует нескольких расчетов. В приведенной ниже таблице дана оценка размера генератора, обычно рекомендуемого для дома определенного размера. Вы можете получить более точное число, суммируя энергопотребление (ватт) всех цепей или устройств, которые будут питаться от генератора.

Также важно помнить, что для большинства электроприборов количество энергии, требуемое в момент включения переключателя ВКЛ, превышает количество ватт, необходимое для поддержания устройства в рабочем состоянии.

Например, хотя кондиционер может работать на при мощности 15 000 Вт , ему потребуется прирост 30000 Вт при запуске (диапазон мощности, необходимый для работы устройства, обычно указан где-то на самом устройстве). Эти два числа называются рабочими и импульсными.

Генераторы

обычно продаются по ватт (генератор мощностью 5000 Вт может выдержать 5000 Вт) .

Они также рассчитаны на определенное количество ваттных импульсов (генератор мощностью 5000 ватт может генерировать выброс в 10000 ватт).Если ватт мощности не указан, спросите или проверьте руководство. Некоторые генераторы не могут развить намного больше ватт, чем обычные ватты; другие могут вызывать вдвое больший всплеск, чем мощность.

Размер дома (в квадратных футах) Рекомендуемый размер генератора (в киловаттах)
До 2700 5 -11
2071 - 3700 14 - 16
3701 - 4700 20
4701 - 7000 42 - 47

Нет необходимости покупать генератор, достаточно большой, чтобы соответствовать потенциалу перенапряжения всех ваших цепей (вы не включите все одновременно), но мощность импульса должна учитывать ваше решение о покупке.

Если вы будете работать с генератором на мощности или около нее, также целесообразно начинать запуск устройств .

Справочник // Полное руководство по проводке от Black + Decker

,
DC Батареи Контроллер Автоматический Аварийный Выключатель Питания Модуль Резервного Аккумулятора 12 В Горячая Продажа | |

DC Контроллер Батареи Питания Автоматический Аварийный Выключатель Питания Модуль Резервного Аккумулятора 12 В 24 В 36 В 48 В 10A

Особенности:

  • Этот контроллер используется для аварийного переключения батареи; когда на клемму основного источника питания подается питание, она подключается к основному источнику питания в качестве источника питания; в противном случае он автоматически переключится на батарею.
  • Когда питание на главном источнике питания вернется, оно переключится на основное питание.
  • Разработан с винтовыми зажимами для удобного подключения проводов.
  • Удобный в использовании, он автоматически определяет напряжение между 12 В и 48 В постоянного тока.
  • Широко используется для управления питанием инкубатора, ноутбука, сети для обеспечения бесперебойного питания.

Технические характеристики:

Напряжение: DC12V ~ 48V
Ток нагрузки: 10A
Размер: 5 * 3 * 1.8 см / 1,9 * 1,2 * 0.7in

Количество в наличии: 1

Вес: 22 г (прибл.)

В коплект входит:

1 х контроллер

Примечание:

1, Напряжение источника питания, аккумулятора и нагрузки должны быть одинаковыми.
2, при переключении произойдет временное отключение питания примерно на 1 секунду.

Отзывы покупателей:

,

Отправить ответ

avatar
  Подписаться
Уведомление о
