Автомат с тепловым реле. Автоматы защиты двигателя: принцип работы, функции и выбор

Что такое автомат защиты двигателя. Как работает автомат защиты двигателя. Какие основные функции выполняет автомат защиты двигателя. Как правильно выбрать автомат защиты для электродвигателя.

Содержание

Что такое автомат защиты двигателя и зачем он нужен

Автомат защиты двигателя — это специализированное устройство, предназначенное для комплексной защиты электродвигателей от аварийных режимов работы. Он совмещает в себе функции автоматического выключателя и теплового реле.

Основное назначение автомата защиты двигателя:

Защита электродвигателя от перегрузок
Защита от короткого замыкания
Защита от обрыва фазы
Защита от перегрева обмоток
Возможность ручного отключения двигателя

Применение автоматов защиты позволяет существенно повысить надежность и срок службы электродвигателей, предотвратить их выход из строя из-за аварийных режимов.

Принцип работы автомата защиты двигателя

Как работает автомат защиты двигателя? В его конструкции можно выделить два основных функциональных блока:

1. Электромагнитный расцепитель

Электромагнитный расцепитель отвечает за защиту от коротких замыканий. Он представляет собой катушку с подвижным сердечником. При возникновении тока короткого замыкания сердечник втягивается в катушку и воздействует на механизм расцепления контактов.

2. Тепловой расцепитель

Тепловой расцепитель защищает двигатель от перегрузок. Он состоит из биметаллической пластины, которая изгибается при нагреве протекающим током. При достижении порогового значения пластина воздействует на механизм расцепления.

Важной особенностью автоматов защиты двигателей является наличие температурной компенсации, что исключает влияние температуры окружающей среды на работу теплового расцепителя.

Ключевые функции автомата защиты двигателя

Какие основные функции выполняет автомат защиты двигателя?

Защита от токов короткого замыкания в цепи питания или внутри электродвигателя
Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя
Защита от асимметрии фаз и обрыва фазного провода
Тепловая защита от перегрева двигателя
Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки
Индикация режимов работы и аварийных состояний
Возможность ручного отключения двигателя

Преимущества автоматов защиты двигателя перед тепловыми реле

Почему автоматы защиты двигателя вытесняют традиционные тепловые реле? Основные преимущества:

Компактность — автомат защиты совмещает функции теплового реле и автоматического выключателя в одном корпусе
Комплексная защита — от перегрузок, коротких замыканий и обрыва фазы
Высокая отключающая способность — до 100 кА
Наличие температурной компенсации
Регулируемая уставка срабатывания теплового расцепителя
Возможность ручного отключения

Наличие дополнительных контактов для сигнализации

Особенности конструкции и характеристик автоматов защиты двигателя

Чем отличаются автоматы защиты двигателей от обычных автоматических выключателей?

Специальная время-токовая характеристика, учитывающая пусковые токи двигателей
Уставка электромагнитного расцепителя 7,5-17,5 In (для обычных автоматов 3-10 In)
Наличие температурной компенсации в диапазоне -25…+60°C
Высокая отключающая способность — до 100 кА
Регулируемая уставка теплового расцепителя
Наличие кнопки «Тест» для проверки работоспособности

Как правильно выбрать автомат защиты двигателя

На что нужно обращать внимание при выборе автомата защиты для электродвигателя?

Номинальная мощность и ток двигателя
Пусковой ток двигателя (обычно 5-7 Iном)
Условия эксплуатации (температура, влажность, вибрации)

Требуемая отключающая способность
Наличие дополнительных контактов для сигнализации
Способ крепления и монтажа

Ток уставки теплового расцепителя рекомендуется выбирать на 10-20% выше номинального тока двигателя.

Схема подключения автомата защиты двигателя

Как правильно подключить автомат защиты двигателя? Основные рекомендации:

Автомат устанавливается первым в цепи питания двигателя, до контактора
При однофазной нагрузке необходимо задействовать все три силовых контакта автомата
Для сигнализации состояния можно использовать дополнительные контакты
Обязательно соблюдение правильного чередования фаз

Пример типовой схемы подключения:

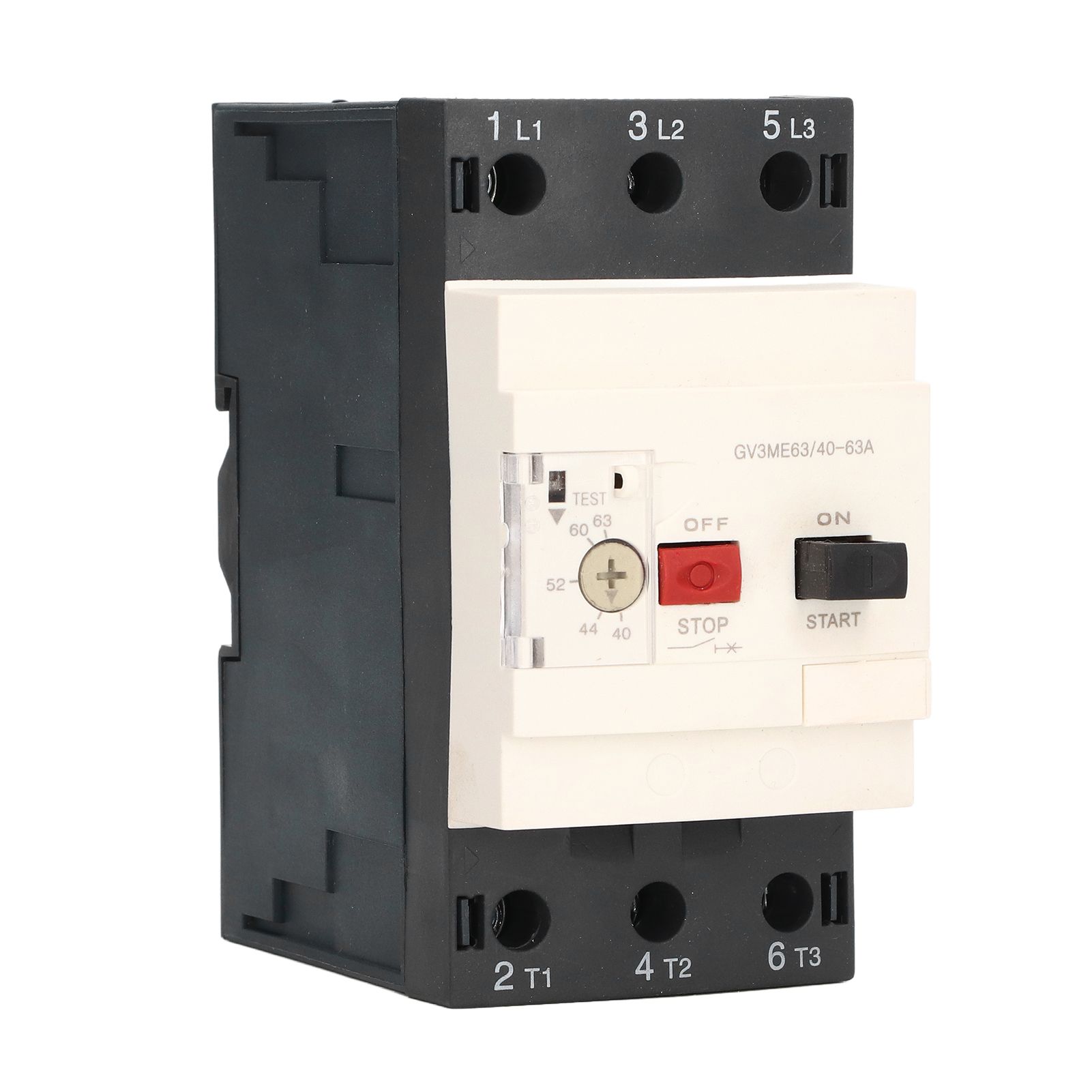

L1, L2, L3 — входные силовые клеммы автомата
T1, T2, T3 — выходные силовые клеммы к контактору
NO — нормально открытый дополнительный контакт
NC — нормально закрытый дополнительный контакт

Основные производители автоматов защиты двигателей

Какие компании выпускают качественные автоматы защиты двигателей?

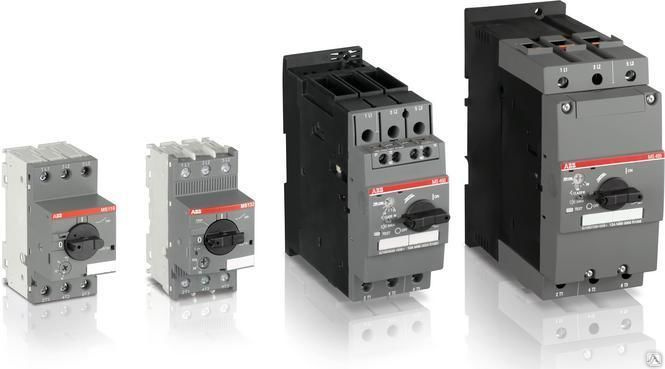

ABB — серии MS, MO

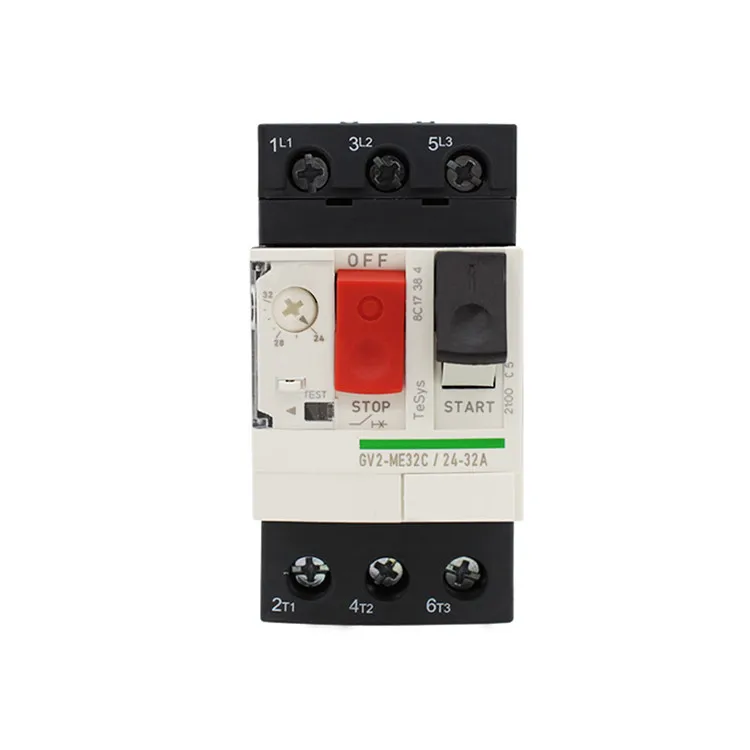

Schneider Electric — серия GV2
Siemens — серия 3RV

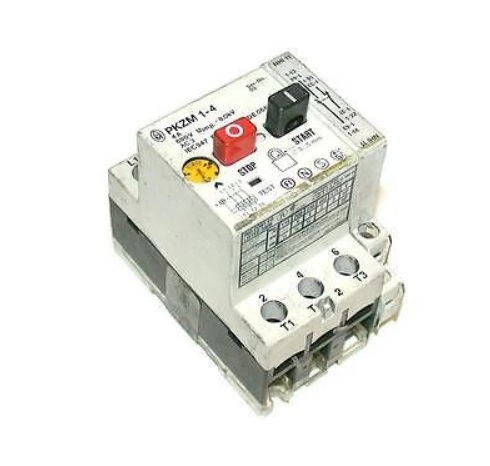

Eaton — серия PKZM0
General Electric — серия GPS1
Legrand — серия MPX3

При выборе стоит обращать внимание на репутацию производителя, наличие сертификатов, гарантийные обязательства и доступность технической поддержки.

Техническое обслуживание автоматов защиты двигателей

Как обеспечить длительную и надежную работу автомата защиты двигателя?

Периодический внешний осмотр на предмет механических повреждений
Проверка затяжки клеммных соединений
Очистка от пыли и загрязнений
Проверка работоспособности с помощью кнопки «Тест»
Контроль соответствия тока уставки номинальному току двигателя
Замена автомата при обнаружении неисправностей или выработке ресурса

Рекомендуемая периодичность обслуживания — не реже 1 раза в год. При работе в тяжелых условиях может потребоваться более частое обслуживание.

Типичные неисправности автоматов защиты двигателей

С какими проблемами можно столкнуться при эксплуатации автоматов защиты двигателей?

Ложные срабатывания из-за неправильной настройки уставок
Отказ срабатывания при коротком замыкании из-за «залипания» контактов
Механический износ механизма расцепления
Потеря чувствительности теплового расцепителя
Окисление и ослабление клеммных соединений
Повреждение корпуса при механических воздействиях

При обнаружении любых отклонений в работе автомата защиты необходимо провести его тщательную диагностику и при необходимости заменить на исправный.

Автоматы защиты двигателей

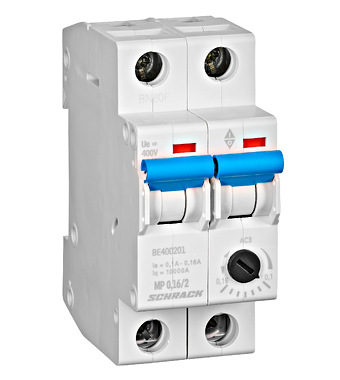

Автоматы защиты двигателей, или по другому мотор-автоматы, предназначены в первую очередь для защиты электродвигателей от перегрева и последствий короткого замыкания, а также могут использоваться в качестве основного или аварийного выключателя. То есть по сути они совмещают в одном корпусе два устройства — автоматический выключатель и тепловое реле.

Ранее, до того как стали повсеместно применяться мотор-автоматы, для защиты двигателей использовались тепловые реле в паре с контактором.

По такой схеме тепловое реле, при превышении двигателем потребляемого тока нагрузки, размыкает цепь катушки контактора, отключая его силовые контакты и таким образом защищая двигатель. Схема рабочая, проверенная, но не лишенная недостатков. В первую очередь к ним стоит отнести неспособность тепловых реле защитить от КЗ, поэтому необходимо дополнительно использовать автоматические выключатели. Да и габариты такой конструкции из контактора и теплового реле получаются достаточно большими.

Поэтому с появлением автоматов защиты двигателей, тепловые реле стали отходить на второй план и на данный момент, их применение довольно ограничено.

Стоит сразу сказать, что по своим характеристикам, автоматы защиты двигателей несколько отличаются от обычных автоматических выключателей. В первую очередь тем, что:

Учитываются время-токовые характеристики. При запуске двигателя пусковой ток может значительно превышать номинальный ток двигателя. Если точнее, то пусковой ток можно рассчитать, зная номинальный ток двигателя и величину кратности пускового тока Кп ( коэффициент кратности пускового тока к номинальному значению — Iпуск/Iном). Данная характеристика указывается в технических характеристиках, на шильде двигателя она отсутствует. I пуск = Iн х Кп. Например, при номинальном токе двигателя 20 А и кратности пускового тока 6, пусковой ток будет составлять 120 А. При таком токе обычный автоматический выключатель с время-токовой характеристикой B (ток отключения электромагнитной защиты от 3·In до 5·In, где In — номинальный ток) или С (от 5·In до 10·In) может отключится по электромагнитной защите. Автоматы защиты двигателей имеют уставку срабатывания электромагнитного расцепителя в зависимости от номинала, составляющую от 7,5 до 17,5 In.
Все мотор-автоматы имеют температурную компенсацию (примерно от -25 до +60 °C) для того, чтобы исключить влияние внешней температуры на работу автомата, так как при изменении окружающей температуры может изменятся уставка теплового расцепителя, что может в свою очередь привести к ложным срабатываниям.
Предельная отключающая способность (максимальный ток КЗ, при котором аппарат способен отключить нагрузку) автоматов защиты двигателя значительно выше (25-100кА), чем у стандартных автоматических выключателей — 4,5 — 6кА.
Регулируемая настройка теплового расцепителя, в зависимости от номинала двигателя.

Принцип работы автомата защиты двигателей

Электромагнитный расцепитель выполнен в виде катушки соленоида, внутри которой расположен стальной сердечник с возвратной пружиной. Под действием электрического тока короткого замыкания сердечник втягивается в катушку, преодолевая сопротивление пружины и воздействует на механизм расцепления, в следствии чего контакты размыкаются.

Принцип работы тепловых расцепителей автомата такой же, как у тепловых реле. Имеется биметаллическая пластина, состоящая из двух пластин, которые сделаны из материалов с разными коэффициентами теплового расширения. Под воздействием высокой температуры, возникающей в следствии прохождения тока, превышающего номинальный, пластина начинает изгибаться, давить на механизм расцепителя и под действием пружины происходит размыкание контактов, тем самым обесточивается цепь.

Сразу после срабатывания защиты, вновь включить автомат не получится, таким образом обеспечивается выдержка времени для охлаждения двигателя после его аварийного останова.

Уставка срабатывания задается при помощи поворотного регулятора на лицевой части.

Необходимый ток уставки выставляется вращением регулятора до совмещения нужного значения тока на шкале с риской на корпусе.

Схема подключения автомата защиты двигателей

Автоматический выключатель следует устанавливать перед другими аппаратами в цепи. Это позволяет защитить не только сам двигатель, но и например, контактор от повреждения в случае перегрузки или короткого замыкания. Также, как и в случае автоматических выключателей, автомат защиты двигателей можно дополнительно оснастить вспомогательными контактами (контакты состояния, аварийный контакт), которые можно задействовать, например, для индикации состояния.

В случае подключения трехфазной нагрузки схема подключения стандартная и не вызывает вопросов, а вот в случае однофазной нагрузки (стоит отметить, что все мотор автоматы выпускаются только в трехполюсном исполнении), иногда встречаюсь с подключением, когда просто задействуют один силовой контакт автомата защиты. Но такое подключение неправильное, необходимо, как на рисунке ниже слева, задействовать все три контакта.

Кстати, обратите внимание, что автомат защиты двигателя имеет свое условно-графическое обозначение в схемах, отличающееся от обозначения обычных автоматических выключателей. А вот буквенное обозначение у них идентично.

Основные функции защиты

Защита от токов короткого замыкания в цепи питания или внутри электродвигателя;
Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
Защита от асимметрии фаз и обрыва фазного провода;
Тепловая защита от перегрева двигателя;
Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
Индикация режимов работы и аварийных состояний;

Выбор автомата защиты

В случае прямого запуска, когда двигатель включается в работу с помощью мотор-автомата и контактора, необходимо в первую очередь знать его мощность. Эту информацию можно найти либо в технических характеристиках на двигатель, либо в паспортных данных, которые указаны на шильде.

Следующим шагом подбираем автомат, исходя из номинальной мощности двигателя. У различных фирм-производителей можно найти таблицы характеристик, где указаны номинальный рабочий ток и диапазон регулировки автоматов защиты в зависимости от мощности двигателя. В частности, на рисунке ниже приведена таблица соответствия автоматов защиты двигателей компании Allen Bradley.

И последним этапом выставляем необходимый ток отключения при помощи регулятора диапазона. Обычно указывается, что он должен быть больше или равен номинальному току электродвигателя. Но желательно, чтобы ток срабатывания защиты превышал на 10-20% номинальный ток двигателя.

То есть в случае, если номинальный ток двигателя составляет например 10 А, умножаем это значение на 1,1. Получаем 11 А. Это значение тока и выставляем регулятором.

И еще хотел сказать пару слов о конструктивном исполнении мотор автоматов. В первую очередь следует отметить, что по способу управления существует два типа автоматов — кнопочные и с поворотным выключателем. Также клеммы могут быть либо винтовые, либо с пружинным контактом ( применяются для двигателей, мощностью до 2 кВт). Можно еще отметить наличие кнопки Тест на лицевой стороне корпуса, позволяющей имитировать срабатывание защиты автомата для проверки его работоспособности.

И в заключении хотел отметить, что эксплуатация двигателей без защитных устройств часто приводит к их выходу из строя, в следствии перегрузки, обрыва фазы, скачков напряжения и т.д. А это в свою очередь приводит к финансовым затратам, простою оборудования. Поэтому автоматы защиты двигателей являются необходимым элементом и не стоит на них экономить, тем более, что цены на них на данный момент вполне приемлемые.

АВВ Автоматы защиты двигателя. Контакторы. Тепловые и промежуточные реле

Главная / КАТАЛОГ электротехнической продукции / ABB / АВВ Автоматы защиты двигателя. Контакторы. Тепловые и промежуточные реле

АВВ Автоматы защиты двигателя. Контакторы. Тепловые и промежуточные реле

ABB Контакторы стационарные тип A и AF и аксессуары
ABB A-110-30-00 Контактор 380V, 110А, 3НО сил.конт. катушка 220V АС    1SFL451001R8000
ABB A-12-30-10 Контактор 380V, 12A, 3НО сил.конт. 1НО доп.конт. катушка 220V АС    1SBL161001R8010
ABB A-12-30-10 Контактор 380V, 12А, 3НО сил.конт. 1НО доп.конт. катушка 24V AC    1SBL161001R8110
ABB A-145-30-11 Контактор 380V, 145A, 3НО сил.конт. 1НО+1НЗ доп.конт. катушка 220V АС    1SFL471001R8011
ABB A-145-30-11 Контактор 380V, 145A, 3НО сил.конт. 1НО+1НЗ доп.конт. катушка 380V АС    1SFL471001R8511
ABB A-16-22-00 Контактор 380V, 16A, 2НO+2НЗ сил.конт. катушка 220V АС    1SBL181501R8000
ABB A-16-30-01 Контактор 380V, 16A, 3НО сил.конт. 1НЗ доп.конт. катушка 220V АС    1SBL181001R8001
ABB A-16-30-10 Контактор 380V, 16A, 3НО сил.конт. 1НО доп.конт. катушка 220V АС    1SBL181001R8010
ABB A-16-30-10 Контактор 380V, 16А, 3НО сил.конт. 1НО доп.конт. катушка 24V АС    1SBL181001R8110
ABB A-16-30-10 Контактор 380V, 16А, 3НО сил.конт. 1НО доп.конт. катушка 380V АС    1SBL181001R8510
ABB A-16-40-00 Контактор 380V, 16A, 4НО сил. конт. катушка 220V АС    1SBL181201R8000
ABB A-185-30-11 Контактор 380V, 185A, 3НО сил.конт. 1НО+1НЗ доп.конт. катушка 220V АС    1SFL491001R8011
ABB A-210-30-11 Контактоp 380V, 210A, 3НО сил.конт. 1НО+1НЗ доп.конт. катушка 220V АС    1SFL511001R8011
ABB A-26-22-00 Контактор 380V, 26A, 2НО+2НЗ сил.конт. катушка 220V АС    1SBL241501R8000
ABB A-26-22-00 Контактор 380V, 26A, 2НО+2НЗ сил.конт. катушка 380V АС    1SBL241501R8500
ABB A-26-30-01 Контактор 380V,26А, 3НО сил.конт. 1НЗ доп.конт. катушка 220V AC    1SBL241001R8001
ABB A-26-30-10 Контактор 380V, 26A, 3НО сил.конт. 1НО доп.конт. катушка 220V АС    1SBL241001R8010
ABB A-26-30-10 Контактор 380V, 26A, 3НО сил.конт. 1НО доп.конт. катушка 24V АС    1SBL241001R8110
ABB A-260-30-11 Контактор 380V, 260A, 3НО сил.конт. 1НО+1НЗ доп.конт. катушка 220V АС    1SFL531001R8011
ABB A-30-30-01 Контактор 380V, 30A, 3НО сил.конт. 1НЗ доп.конт. катушка 220V АС    1SBL281001R8001
ABB A-30-30-10 Контактор 380V, 30A, 3НО сил. конт. 1НО доп.конт. катушка 220V АС    1SBL281001R8010
ABB A-30-30-10 Контактор 380V, 30A, 3НО сил.конт. 1НО доп.конт. катушка 24V АС    1SBL281001R8110
ABB A-300-30-11 Контактор 380V, 300A, 3НО сил.конт. 1НО+1НЗ доп.конт. катушка 220V АС    1SFL551001R8011
ABB A-40-30-01 Контактор 380V, 40A, 3НО сил.конт. 1НЗ доп.конт. катушка 220V АС    1SBL321001R8001
ABB A-40-30-10 Контактор 380V, 40A, 3НО сил.конт. 1НО доп.конт. катушка 220V АС    1SBL321001R8010
ABB A-40-30-10 Контактор 380V, 40A, 3НО сил.конт. 1НО доп.конт. катушка 380V АС    1SBL321001R8510
ABB A-45-22-00 Контактор 380V, 40A, 2НО+2НЗ сил.конт. катушка 220V АС    1SBL331501R8000
ABB A-50-30-00 Контактор 380V, 50A, 3НО сил.конт. катушка 220V АС    1SBL351001R8000
ABB A-50-30-00 Контактор 380V, 50A, 3НО сил.конт. катушка 24V АС    1SBL351001R8100
ABB A-50-40-00 Контактор 220V, 50A, 4НО сил.конт. катушка 220V АС    1SBL351201R8000
ABB A-63-30-00 Контактор 380V, 63A, 3НО сил.конт. катушка 220V АС    1SBL371001R8000
ABB A-75-30-00 Контактор 380V, 75A, 3НО сил. конт. катушка 220V АС    1SBL411001R8000
ABB A-75-40-00 Контактор 380V, 75A, 4НО сил.конт. катушка 220V АС    1SBL411201R8000
ABB A-9-22-00 Контактор 220V, 9A, 2НО+2НЗ сил. конт. (без перекрытия), катушка 220-230V AC    1SBL141501R8000
ABB A-9-30-01 Контактор 380V, 9A, 3НО сил.конт. 1НЗ доп.конт. катушка 220V АС    1SBL141001R8001
ABB A-9-30-10 Контактор 380V, 9A, 3НО сил.конт. 1НО доп.конт. катушка 220V АС    1SBL141001R8010
ABB A-9-30-10 Контактор 380V, 9A, 3НО сил.конт. 1НО доп.конт. катушка 24V АС    1SBL141001R8110
ABB A-9-30-10 Контактор 380V, 9A, 3НО сил.конт. 1НО доп.конт. катушка 380V АС    1SBL141001R8510
ABB A-9-40-00 Контактор 380V, 9A, 4НО сил.конт. катушка 380V АС    1SBL141201R8500
ABB A-95-30-00 Контактор 380V, 96А 3НО сил.конт. катушка 110-115V AC    1SFL431001R8900
ABB A-95-30-00 Контактор 380V, 96А, 3НО сил.конт. катушка 220V АС    1SFL431001R8000
ABB A260-30-11 Контактор 380V, 260A, 3НО сил.конт. 1НО+1НЗ доп.конт. катушка 380-400В AC    1SFL531001R8511
ABB A40-30-10 Контактор 380V, 40A, 3НО сил. конт. 1НО доп.конт. катушка 24V АС    1SBL321001R8110
ABB AE-50-30-00 Контактор 380V, 50A, 3НО сил.конт. катушка 220V DC    1SBL359001R8800
ABB AE-50-30-00 Контактор 380V, 50A, 3НО сил.конт. катушка 24V DC    1SBL359001R8100
ABB AE-63-30-00 Контактор 380V, 63A, 3НО сил.конт. катушка 24V DC    1SBL379001R8100
ABB AE-75-30-00 Контактор 380V, 75A, 3НО сил.конт. катушка 24V DC    1SBL419001R8100
ABB AE-75-40-00 Контактор 380V,75А, 4НО сил.конт. катушка 24V DC    1SBL419201R8100
ABB AF-110-30-00 Контактор 380V,110A,3НО сил.конт. катушка 110-250V(универ.DC+АС)    1SFL457001R7000
ABB AF-185-30-11 Контактор 380V,185A,3НО сил.конт. 1НО+1НЗ доп.конт. катушка 48-130V(универ.DC+АС)    1SFL497001R6911
ABB AF-260-30-11 Контактоp 380V,260А,3НО сил.конт. 1НО+1НЗ доп.конт. катушка 110-250V(универ.DC+АС)    1SFL537001R7011
ABB AF-400-30-11 Контактор 380V,400A,3НО сил.конт. 1НО+1НЗ доп.конт. катушка 110-250V(универ.DC+АС)    1SFL577001R7011
ABB AF-580-30-11 Контактор 380V, 580А,3НО сил. конт. 1НО+1НЗ доп.конт. катушка 110-250V(универ.DC+АС)    1SFL617001R7011
ABB AF-75-30-00 Контактор 380V,75A,3НО сил.конт. катушка 110-250V(универ.DC+АС)    1SBL417001R7000
ABB AF-750-30-11 Контактор 380V,750A,3НО сил.конт. 1НО+1НЗ доп. конт. катушка 110-250V(универ.DC+АС)    1SFL637001R7011
ABB AF460-30-11 Контактор 380V,460A,3НО сил.конт. 1НО+1НЗ доп.конт. катушка 100-250V(универ.DC+АС)    1SFL597001R7011
ABB AL-12-30-10 Контактор 380V, 12А, 3НО сил.конт. 1НО доп.конт. катушка 48V DC    1SBL163001R8310
ABB AL-16-40-00 Контактор 380V, 16А, 4НО сил.конт. катушка 24V DC    1SBL183201R8100
ABB AL40-30-10 Контактор 380V, 40A, 3НО сил.конт. 1НО доп.конт. катушка 24V DС    1SBL323001R8110
ABB BEA300/S5 Шинное соединение контакторова с автоматом А210 — А300 и автоматов S5    1SFN085106R1000
ABB BEA7/116 Адаптер для подкл. контакторов типа В6,B7 на автоматы МS116    1SBN080906R1000
ABB BEA7/325 Адаптер для подкл. контакторов типа В6,B7 на автоматы МS225    1SBN080906R1001
ABB BEM300-30 Шинная разводка для контакторов реверсивных A210 — A300 (Перемычка)    1SFN085101R1000
ABB BES110 Шинная разводка для контакторов A95 — A110 (Перемычка)    1SFN084304R1000
ABB BES185 Шинная разводка для контакторов А145 — А185 (Перемычка)    1SFN084704R1000
ABB BES300 Шинная разводка для контакторов A210 — A300 (Перемычка)    1SFN085104R1000
ABB BES460 Шинная разводка для контакторов АF400 — А460 (Перемычка)    1SFN085704R1000
ABB CA 5-01 Контакт дополнительный фронтальный 1НЗ для A9 — A110,N    1SBN010010R1001
ABB CA 5-10 Контакт дополнительный фронтальный 1НО для A9 — A110,N    1SBN010010R1010
ABB CA5-22M Контактный блок фронтальный для A9. .A110    1SBN010040R1122
ABB CAF 6-11E Контакт дополнительный фронтальный 1НО+1НЗ для В6, В7    GJL1201330R0002
ABB CAF 6-20N Контакт дополнительный фронтальный 2НО для B6, B7    GJL1201330R0008
ABB CAF6-20E Контакт дополнительный фронтальный 2НО для B6, B7    GJL1201330R0006
ABB CAL 18-11 Контакт дополнительный боковой 1НО+1НЗ для А95 — АF1650    1SFN010720R1011
ABB CAL 5-11 Контакт дополнительный боковой 1НО+1НЗ для А9 — А75    1SBN010020R1011
ABB LT460-ACЗащитные крышки плоские для контакторов АF400-460 (упак=2шт.)    1SFN125701R1000
ABB LW460 Блок расширения шинных выводов (для контакторов AF400, AF4 60)    1SFN075707R1000
ABB LZ185-2C/120 Кабельные зажимы для подкл-я 2-х кабелей Cu к контакторам А(F)145-1(компл=3шт)    1SFN074709R1000
ABB N-22-E Вспомогательный контактор 230В AC    1SBh241001R8022
ABB N-22-E Вспомогательный контактор 380..400В AC    1SBh241001R8522
ABB N-31-E Вспомогательный контактор 230В AC    1SBh241001R8031
ABB N40-E Реле управления 690V, катушка 220V АС    1SBh241001R8040
ABB N44-E Реле управления 690V, 3А, 1гр. 4НО, 2гр.4НО конт. катушка 220V АС    1SBh241001R8044
ABB N62-E Реле управления 690V, 3А, 1гр.4НО, 2гр.2НО+2НЗ конт. катушка 220V АС    1SBh241001R8062
ABB RC 5-2/250 Ограничитель перенапряжения для А45-А110    1SBN050200R1002
ABB RV 5/250 Ограничитель перенапряжения для А9-А110    1SBN050010R1002
ABB VE 5-1 Реверсивная блокировка для контакторов А9 — А40    1SBN030110R1000
ABB VE 5-2 Реверсивная блокировка для контакторов А45 — А110    1SBN030210R1000
ABB VM 300H Реверсивная блокировка для контакторов А95 — А300    1SFN034700R1000
ABB VM 750H Реверсивная блокировка для контакторов АF400 — AF460    1SFN035700R1000
ABB VM-5-1 Реверсивная механическая блокировка для контакторов A9..A40    1SBN030100R1000
ABB ZA16 Катушка питания 220В АС    1SBN151410R8006
ABB ZA185 Катушка 220V АС для контакторов А145 — А185    1SFN154710R8006
ABB СA 5-40N Контактный блок фронтальный для N,NL,TNL    1SBN010040R1240
ABB ТР-180-IA Пневматическая приставка к контаторам А9-А75 с задерж. на откл.10-180 сек.    1SBN020301R1001
ABB ТР-40-DA Пневматическая приставка к контаторам А9-А75 с задерж.на вкл.0,1-40 сек.    1SBN020300R1000
ABB ТР-40-IA Пневматическая приставка к контакторам А9-А75 с задержкой на откл. 0,1-40 сек.    1SBN020301R1000
ABB Миниконтакторы стационарные типа B и VB и аксессуары
ABB AL-16-30-01 Контактор 380V 16A 3НО сил.конт. 1НЗ доп.конт. катушка 24V    1SBL183001R8101
ABB B7-30-10 Миниконтактор 12A(12А)3НО сил.конт. 1НО доп.конт. катушка 230V AC    GJL1311001R8100
ABB BSM 6-30 Комплект соединительный реверсивного контакта    GJL1201908R0001 (GJL1201908 R0001)
ABB CA6-11-E Контакт дополнительный боковой 1НО+1НЗ для В6, В7    GJL1201317R0002
ABB DRB-6 Бокс 4.0A 220V c конт. В6 и тепловым реле Т7 и кн. «ПУСК-СТОП» IP55    GJK1274156R5601
ABB K-6-22-Z 24V Миниконтактор вспом. 3A 2НО+2НЗ доп.конт. катушка 24V AC    GJh2211001R0221
ABB K-6-22-Z Миниконтактор вспом. 3A 4НО доп.конт. катушка 230V AC    GJh2211001R8220
ABB K-6-31-Z Миниконтактор вспом. 3A 3НО+1НЗ доп.конт. катушка 24V AC    GJh2211001R0311
ABB K-6-40-E Миниконтактор вспом. 3A 4НО доп.конт. катушка 24V AC    GJh2211001R0401
ABB KC-6-22-Z Миниконтактор вспом. 3A 2НО+2НЗ доп.конт. катушка 24V DC    GJh2213001R0221
ABB VB6A-30-01 Миниконтактор реверс. 6A 1НЗ сил.конт.    GJL1211911R8015
ABB VВ 6-30-10 Миниконтактор реверс. 9A(16А)3НО сил.конт.1НО доп.конт. катушка 220V    GJL1211901R8100
ABB VВ 7-30-01 Миниконтактор реверс.12A(20А)3НО сил.конт. 1НЗ доп.конт. катушка 220V    GJL1311901R8010
ABB VВ 7-30-10 Миниконтактор реверс.12A(20А)3НО сил.конт. 1НО доп.конт. катушка 220V    GJL1311901R8100
ABB VВC 6-30-10 Миниконтактор реверс. 24V DC    GJL1213901R0101
ABB VВC7-30-10 Миниконтактор 12A(20А)3НО сил.конт. 1НО доп.конт. катушка 24V DС    GJL1313901R0101
ABB В 230V 6-30-10 Миниконтактор 230V АС    GJL1211001R8100
ABB В 230V 7-30-01-P Миниконтактор 230V АС    GJL1311009R8010
ABB В 24V 6-30-10 Миниконтактор 24V АС    GJL1211001R0101
ABB В 24V 7-30-10 Миниконтактор 24V АС    GJL1311001R0101
ABB В 6-30-01 220 Миниконтактор 9A (16А)3НО сил. конт.1НЗ доп.конт. катушка 220V AC    GJL1211001R8010
ABB В 6-30-01 24 Миниконтактор 9A(16А)3НО сил.конт. 1НЗ доп.конт. катушка 24V AC    GJL1211001R0011
ABB В 6-40-00 220 Миниконтактор 9A(16А)4НО сил.конт. катушка 220V    GJL1211201R8000
ABB В 6-40-00 24 Миниконтактор 9A(16А) 4НО сил.конт. катушка 24V AC    GJL1211201R0001
ABB В 7-30-01 Миниконтактор 12A(20А)3НО сил.конт. 1НЗ доп.конт. катушка 220V    GJL1311001R8010
ABB В 7-40-00 220 Миниконтактор 12A(20А)4НО сил.конт. катушка 220V AC    GJL1311201R8000
ABB В 7-40-00 24 Миниконтактор 12A(20А)4НО сил.конт. катушка 24V AC    GJL1311201R0001
ABB ВC7 30-10 Миниконтактор 30A 1НО    GJL1313001R0101
ABB ВС 6-30-10-P Миниконтактор 24V DC    GJL1213009R0101
ABB Полупроводниковые контакторы и твердотельные реле
ABB Реле R311/55, A1-A2=10    1SAR131055R4814
ABB Промежуточные реле CR-M, CR-P и аксессуары
ABB CR-M012DC2 Промежуточное реле 12V 12A 2ПК (DC)    1SVR405611R4000
ABB CR-M012DC4 Реле 12V DC 4ПК(6A)    1SVR405613R4000
ABB CR-M024AC3 Реле 24V AC 3ПК(10A)    1SVR405612R0000
ABB CR-M024AC4 Промежуточное реле 24V 6A 4ПК (AC)    1SVR405613R0000
ABB CR-M024AC4LG Реле 24V 6A 4ПК (AC)    1SVR405618R0100
ABB CR-M024DC2 Промежуточное реле 24V 12A 2ПК (DC)    1SVR405611R1000
ABB CR-M024DC2L Реле 24V DC 2ПК (12A)    1SVR405611R1100
ABB CR-M024DC3 Реле 24V DC 3ПК (10A)    1SVR405612R1000
ABB CR-M024DC3L Реле 24V DC 3ПК (10A)    1SVR405612R1100
ABB CR-M024DC4 Промежуточное реле 24V 6A 4ПК (DC)    1SVR405613R1000
ABB CR-M024DC4L Реле 24V DC 4ПК (6A)    1SVR405613R1100
ABB CR-M230AC2 Промежуточное реле 230V 12A 2ПК (AC)    1SVR405611R3000
ABB CR-M230AC3 Реле 230V AC 3ПК(10A)    1SVR405612R3000
ABB CR-M230AC4 Реле 230V AC 4ПК(6A)    1SVR405613R3000
ABB CR-M230AC4L Реле 230V AC 4ПК(6A)    1SVR405613R3100
ABB CR-M230AC4LG Реле 230V 6A 4ПК (AC)    1SVR405618R3100
ABB CR-M2LS Цоколь для реле CR-M 2ПК    1SVR405651R1100
ABB CR-M2SS Цоколь (стандартный) для реле CR-M 2ПК    1SVR405651R1000
ABB CR-M3LS Цоколь для реле CR-M 3ПК    1SVR405651R2100
ABB CR-M3SS Цоколь (стандартный) для реле CR-M 3ПК    1SVR405651R2000
ABB CR-M4LS Цоколь для реле 4 ПК    1SVR405651R3100
ABB CR-M4SS Цоколь (стандартный) для реле CR-M 2/4ПК    1SVR405651R3000
ABB CR-MH Фиксатор для реле CR-M    1SVR405659R1000
ABB CR-MM Маркер для реле CR-M    1SVR405658R1000
ABB CR-P/M-22 Защита от несоб. полярности 6-230B DC, A1.A2    1SVR405651R0000
ABB CR-P/M-42 Диод и светодиод зеленый 6-24V DC для реле CR-P, CR-M    1SVR405652R1000
ABB CR-P/M-42 Диод и светодиод красный 6-24V DC для реле CR-P, CR-M    1SVR405652R0000
ABB CR-P/M-62CV Варистор с индикацией, зеленый 6-24B AC/DC    1SVR405655R1000
ABB CR-P/M-92 LED зеленый 110-230V AC/DC    1SVR405654R1100
ABB CR-P/M-92 LED красный 110-230V AC/DC    1SVR405654R0100
ABB CR-P/M-92C Варистор с индикацией, красный 110-230B AC/DC    1SVR405655R0100
ABB CR-P024AC1 Промежуточное реле 24V 16A 1ПК (AC)    1SVR405600R0000
ABB CR-P024AC2 Промежуточное реле 24V 8A 2ПК (AC)    1SVR405601R0000
ABB CR-P024DC1 Промежуточное реле 24V 16A 1ПК (DC)    1SVR405600R1000
ABB CR-P024DC2 Промежуточное реле 24V 8А 2ПК(DC)    1SVR405601R1000
ABB CR-P110DC2 Промежуточное реле 110V 8А 2ПК(DC)    1SVR405601R8000
ABB CR-P230AC1 Промежуточное реле 12V 16A 1ПК (DC)    1SVR405600R4000
ABB CR-P230AC1 Промежуточное реле 230V 16A 1ПК (AC)    1SVR405600R3000
ABB CR-P230AC2 Промежуточное реле 230V 8А 2ПК(AC)    1SVR405601R3000
ABB CR-PH Фиксатор для реле CR-P    1SVR405659R0000
ABB CR-PLS Цоколь для реле CR-P    1SVR405650R0100
ABB CR-PLS Цоколь для реле CR-P с доп. изоляцией    1SVR405650R0000
ABB CR-PSS Цоколь для реле CR-P    1SVR405650R1000
ABB Преобразователь сигналов CC-E Iac/I    1SVR011782R0700
ABB Преобразователь сигналов CC-E V/I    1SVR011722R1100
ABB Преобразователь сигналов CC-E/STD    1SVR011700R0000
ABB Реле CR-M220DC4 220B DC 4ПК (6A)    1SVR405613R9000
ABB Реле CR-M220DC4L 220B DC 4ПК (6A)    1SVR405613R9100
ABB Тепловые реле для контакторов типа A, AF, B
ABB DB25/25 Держатель для тепл. реле ТА 25 на DIN-рейку и монт.плату    1SAZ201108R0001
ABB DT 450/A 300 Монтажный комплект для тепловых реле ТА450 кконтакторам А300    1SAZ501902R1001
ABB T7-DU-0.24 Тепловое реле для контакторов В6…В7 (0,16-0,24 А)    1SAZ111301R0002
ABB T7-DU-0.4 Тепловое реле для контакторов В6…В7 (0,24-0,4 А)    1SAZ111301R0003
ABB T7-DU-0.6 Тепловое реле для контакторов В6…В7 (0,4-0,6 А)    1SAZ111301R0004
ABB T7-DU-1.0 Тепловое реле для контакторов В6…В7 (0.6-1 А)    1SAZ111301R0005
ABB T7-DU-1. 6 Тепловое реле для контакторов В6…В7 (1.0-1.6 А)    1SAZ111301R0006
ABB T7-DU-12.0 Тепловое реле для контакторов В6…В7 (9-12А)    1SAZ111301R0011
ABB T7-DU-2.4 Тепловое реле для контакторов В6…В7 (1,6-2,4 А)    1SAZ111301R0007
ABB T7-DU-4.0 Тепловое реле для контакторов В6…В7 (2.4-4 А)    1SAZ111301R0008
ABB T7-DU-6.0 Тепловое реле для контакторов В6…В7 (4-6 А)    1SAZ111301R0009
ABB T7-DU-9.0 Тепловое реле для контакторов В6…В7 (6-9 А)    1SAZ111301R0010
ABB TA- 450-DU-310 Тепловое реле для контакторов А210-А300 (220А-310А) для норм. пуска (класс 10)    1SAZ511201R1003
ABB TA-110-DU-110 Тепловое реле для контакторов А95..А110 (80А-110А)    1SAZ411201R1002
ABB TA-110-DU-90 Тепловое реле для контакторов А95..А110 (65А-90А)    1SAZ411201R1001
ABB TA-25-DU-0,63 Тепловое реле для контакторов A9…A40 (0.4-0.63А)    1SAZ211201R1017
ABB TA-25-DU-1,4 Тепловое реле для контакторов A9…A40(1-1.4А)    1SAZ211201R1023
ABB TA-25-DU-1,8 Тепловое реле для контакторов A9. ..A40(1.3-1.8А)    1SAZ211201R1025
ABB TA-25-DU-1.0 Тепловое реле для контакторов A9…A40(0.63-1A)    1SAZ211201R1021
ABB TA-25-DU-11.0 Тепловое реле для контакторов A9…A40(7.5-11A)    1SAZ211201R1043
ABB TA-25-DU-14.0 Тепловое реле для контакторов A9…A40(10-14A)    1SAZ211201R1045
ABB TA-25-DU-19.0 Тепловое реле для контакторов А9…А40(13-19A)    1SAZ211201R1047
ABB TA-25-DU-2.4 Тепловое реле для контакторов A9…A40(1.7-2.4A)    1SAZ211201R1028
ABB TA-25-DU-25.0 Тепловое реле для контакторов А9..А40(18-25A)    1SAZ211201R1051
ABB TA-25-DU-3,1 Тепловое реле для контакторов A9…A40(2.2-3.1A)    1SAZ211201R1031
ABB TA-25-DU-32.0 Тепловое реле для контакторов А9..А40(24-32A)    1SAZ211201R1053
ABB TA-25-DU-4.0 Тепловое реле для контакторов A9…A40(2.8-4A)    1SAZ211201R1033
ABB TA-25-DU-5.0 Тепловое реле для контакторов A9…A40(3.5-5A)    1SAZ211201R1035
ABB TA-25-DU-6.5 Тепловое реле для контакторов А9..А40(4.5-6.5A)    1SAZ211201R1038
ABB TA-25-DU-8. 5 Тепловое реле для контакторов А9…А40(6-8.5A)    1SAZ211201R1040
ABB TA-42-DU-25 Тепловое реле для контакторов А30..А40(18-25A)    1SAZ311201R1001
ABB TA-42-DU-42 Тепловое реле для контакторов А30..А40(29-42A)    1SAZ311201R1003
ABB TA-75-DU-25 Тепловое реле для контакторов А50..А75(18-25A)    1SAZ321201R1001
ABB TA-75-DU-42 Тепловое реле для контакторов А50..А75(29-42A)    1SAZ321201R1003
ABB TA-75-DU-52 Тепловое реле для контакторов А50..А75(36-52A)    1SAZ321201R1004
ABB TA-75-DU-63 Тепловое реле для контакторов А50..А75(45-63A)    1SAZ321201R1005
ABB TA-75-DU-80 Тепловое реле для контакторов A50 … A75(60-80A)    1SAZ321201R1006
ABB TA-80-DU-63 Тепловое реле для контакторов A95..A110(45-63A)    1SAZ331201R1005
ABB TA-80-DU-80 Тепловое реле для контакторов A95 … A110(60-80A)    1SAZ331201R1006
ABB TA200-DU-175 Тепловое реле для контакторов А145..А185(130-175A)    1SAZ421201R1005
ABB TA200-DU-200 Тепловое реле для контакторов А145. .А185(150-200A)    1SAZ421201R1006

Наши специалисты помогут выбрать оптимальное решение и проконсультируют по любому интересующему вас вопросу.

ПРОСТО ПОЗВОНИТЕ НАМ !!!!

(812)369-16-98
(812)369-17-57
(812)369-02-26
(812)715-54-00

(812)715-54-84
(812)715-54-09

(812) 715-54-76

(812)715-54-71

196066, г.Санкт-Петербург, Лиговский пр, д.254

e-mail: [email protected]

ICQ 218 072 833

Что такое тепловое реле перегрузки?

Промышленность

Факт проверен

Пол Скотт

Дата последнего изменения: 30 ноября 2022 г.

Тепловое реле перегрузки представляет собой электрическое защитное устройство, предназначенное для отключения машины, прибора или установки от источника питания в случае повреждения или перегрузки. Эта защита достигается за счет включения различных типов термочувствительных элементов для отключения питания в условиях перегрузки. Эти термоэлементы реагируют на ток, потребляемый защищаемым компонентом во время его работы. Если компонент подвергается чрезмерному увеличению нагрузки, физическому износу или повреждению, величина потребляемого тока соответственно увеличивается. Это приведет к срабатыванию термовыключателя и отключению основного питания от защищаемого компонента.

Прохождение тока через электрическое устройство является частью динамики электроснабжения, которая генерирует тепло. Увеличение тока вызывает пропорциональное увеличение количества выделяемого тепла. Ток, протекающий через электроприбор, является произведением нагрузки, которой подвергается прибор. Опять же, увеличение нагрузки приводит к увеличению тока и выделяемого тепла. Если эта нагрузка возрастет до уровня, превышающего расчетные характеристики прибора, он перегреется и в конечном итоге выйдет из строя.

Реле тепловой перегрузки

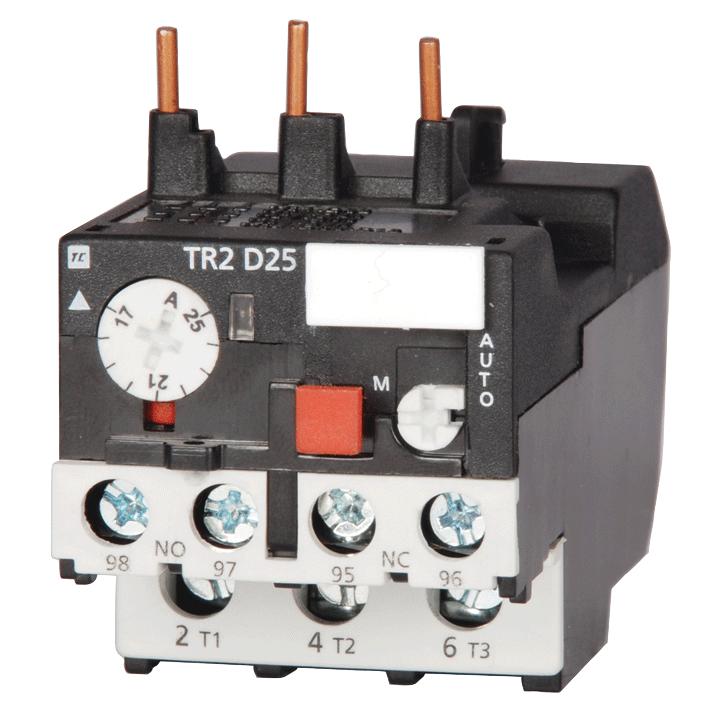

предназначены для предотвращения повреждения или разрушения электрического оборудования путем реагирования на повышение температуры, вызванное током. Если температура поднимется выше номинала реле, оно активирует и отключит первичное питание и предотвратит повреждение оборудования. Это отключение достигается за счет механической или электрической блокировки между реле и основным источником питания. Чувствительный к температуре компонент теплового реле перегрузки может быть простой биметаллической пластиной или более сложным электронным датчиком или зондом.

Биметаллическая полоса в тепловом реле перегрузки состоит из двух разнородных металлов, сплавленных вместе. Различные характеристики металлов означают, что они нагреваются с разной скоростью, что приводит к изгибу полосы. Затем это изгибающее движение активирует устройство отключения. Электронное тепловое реле перегрузки использует датчик или зонд для считывания текущей генерируемой температуры. Затем микропроцессор диктует, когда цепь разомкнется и отключит основной источник питания в зависимости от заданных параметров.

Реле защиты от перегрузки

устанавливаются либо в цепях управления больших машин, либо в качестве прямого звена питания небольших устройств. Реле цепи управления состоят из термочувствительного элемента и набора контактных точек. Цепь управления защищаемой машиной проходит через контакты реле. Если машина достигает уровня перегрузки по току, тепловой датчик реле отключает тепловое реле перегрузки, которое, в свою очередь, отключает основное питание машины. Электропитание небольших приборов обычно проходит непосредственно через термочувствительный элемент, который изгибается в условиях перегрузки и отключает машину.

Реле защиты от тепловой перегрузки трансформатора 49

Защита от тепловой перегрузки трансформатора

Трансформаторы являются значительным имуществом и очень важной частью электрической системы, любой сбой в них может привести к отключению электроэнергии или угрозе безопасности, из-за чего возникает тепловая перегрузка трансформатора. реле защиты (ANSI 49) должен быть установлен. Эта защита тесно связана с температурой и перегрузкой, в реле защиты есть математическая модель, которая постоянно прогнозирует тепловую ситуацию трансформатора.

В сухом трансформаторе или трансформаторе с литой изоляцией температура и ток являются наиболее важными переменными, которые необходимо контролировать. Orion Italia мы являемся экспертами в производстве реле защиты, тысячи устройств установлены по всему миру в самых различных температурных условиях окружающей среды, чтобы узнать больше о наших реле температурной защиты для трансформаторов, нажмите на следующую ссылку:

Реле защиты от перегрева трансформатора.

Реле тепловой защиты трансформатора

Реле тепловой защиты трансформаторов представляет собой устройство, способное оценивать тепловую перегрузку с помощью математической модели на основе нагрузки трансформатора (тока), а также температуры. В настоящее время реле защиты являются цифровыми, основанными на микропроцессоре (или микроконтроллере), что значительно улучшило электротехническую отрасль за счет более точных устройств с низкой частотой отказов и возможностью работы во всех типах сред, даже удаленно.

Эти реле могут интегрировать не только теплозащита трансформатора, но и некоторые другие, помимо других функций, исторических, вспомогательных контактов для аварийных сигналов, отключений и автоматики, также очень распространено наличие коммуникационного порта для их интеграции с удаленными компьютерными системами, поскольку будь то в пределах одного объекта, центры управления в удаленном месте или облачное программное обеспечение, все для улучшения управления активами, сокращения перебоев в подаче электроэнергии и повышения безопасности людей и зданий.

Защита трансформатора от перегрева с помощью термодатчика

Перегрев сухих трансформаторов и трансформаторов с литой изоляцией может быть вызван различными ситуациями: перегрузкой, высокой температурой окружающей среды, плохой вентиляцией, внутренними неисправностями и другими электрическими условиями, а также их сочетанием. из этих факторов. Защита от перегрева с термодатчиком (температурные датчики типа PT-100) должна быть установлена для прямого измерения этой температуры в обмотках и, таким образом, иметь возможность контролировать и контролировать ее.

В зависимости от уровня перегрева (превышения температуры) и его продолжительности, он может повлиять на срок службы трансформатора, его работу, вызвать ухудшение его внутренних частей, перебои в подаче электроэнергии или даже представлять угрозу безопасности людей и зданий . Защита трансформатора от перегрева установила ряд значений, при которых она включает или выключает принудительную вентиляцию (вентиляторы) через вспомогательные контакты; также имеются вспомогательные контакты для сигнализации и отключения. Измерение этих термодатчиков, а также другие значения реле защиты могут быть интегрированы в удаленные компьютеризированные системы, такие как SCADA, электрическое программное обеспечение или системы облачных вычислений.

Следующий список можно щелкнуть для получения дополнительной информации о сопутствующих продуктах:

Термодатчик PT100
PT100 Соединительная коробка для реле защиты от тепловой перегрузки
Трансформатор сухого типа (готовый к монтажу)

Трансформатор Тепловое реле 49

Защита от теплового повреждения в трансформаторах (масляных, с литой изоляцией, сухого типа) указана в ANSI 49, то есть тепловое реле 49 для трансформаторов, также в этом разделе находится тепловая защита двигателей и генераторов.

С помощью математической модели, выполненной с программированием в микропроцессорах / микроконтроллерах (это основа всех цифровых реле), выполняются расчеты для анализа этой тепловой емкости, которой подвергается трансформатор из-за тока и температуры окружающей среды. , а также любые другие важные данные, которые могут внести улучшения в численную модель.

Температурные реле для трансформаторов сухого типа и трансформаторов с литой изоляцией представляют собой другой вид защиты, потому что они используют только прямое измерение, поскольку они имеют подключенные датчики, установленные в обмотках, и непосредственно контролируют температуру в каждой обмотке путем измерения.

Тепловое реле перегрузки трансформатора

A Реле тепловой перегрузки трансформатора использует модель для оценки перегрузки на основе датчиков температуры, в настоящее время цифровые реле специально разработаны для выполнения этого типа расчетов, когда температура и перегрузка тесно связаны. «Тепловое» понятие обычно ассоциируется с биметаллами, которые нагреваются под действием повышения температуры до тех пор, пока они не разъединяют или не активируют контакт при желаемой температуре. Реле тепловой защиты обычно быстро отключает трансформатор при наличии значений, превышающих безопасную работу трансформатора.

Как защитить трансформатор от тепла?

Он защищен измерением температуры, выполнением таких действий, как активация принудительной вентиляции или контура охлаждения, активация аварийных сигналов (для снижения мощности или балансировки нагрузок с другими трансформаторами) или, в крайних случаях, отключения трансформатора во избежание повреждения .

Наиболее часто используемый метод снижения нагрева сухого трансформатора/трансформатора с литой изоляцией заключается в включении принудительной вентиляции с помощью вентиляторов, так что поток воздуха циркулирует между его обмотками и снижает его температуру, а также иногда кожух (или помещение), в котором Трансформатор можно проветривать через открывающиеся двери/окна, чтобы воздух снаружи поступал и выгонял горячий воздух.

Наиболее широко используемый метод заключается в установке вентиляторов, приводимых в действие регулятором температуры, который измеряет температуру в обмотках. Может быть несколько вентиляторов, отключающихся или подключающихся в зависимости от различных предопределенных настроек температуры.

Защита трансформатора от перегрева

Перегрев трансформатора может привести к его повреждению, поэтому в его обмотках установлено оборудование для контроля температуры. Защита от перегрева в сухих трансформаторах и трансформаторах с литой изоляцией осуществляется с помощью реле защиты от перегрева с помощью датчиков Pt100, установленных в обмотках, в этих трансформаторах материал обмоток рассчитан на температуру до 220 °C, после чего он деградирует. материал, нет необходимости допускать такие высокие уровни перегрева, настройки температурной защиты будут выполняться в соответствии с информацией производителя о «повышении температуры», которая в случае этого типа трансформатора имеет 3 уровня: 80 °C, 115°С, 150°С. (на основе среднегодовой температуры окружающей среды 40 °C).

Защита от тепловой перегрузки трансформаторов сухого и литого типа

Во всех трансформаторах должна быть установлена защита от тепловых перегрузок, для трансформаторов сухого типа и трансформаторов с литой изоляцией эти защиты проще, но от этого не менее эффективны, надежны, они должны быть очень надежными средствами защиты, поскольку они защищают машины, питающие важные нагрузки, которые должны работать безопасно.

Трансформаторы с литой изоляцией и сухие трансформаторы обычно относятся к категории СН/НН и питают все типы нагрузок: торговые центры, здания, промышленные предприятия, школы, больницы, жилые центры, вспомогательные службы на промышленных и электростанциях, среди многих других применений, Установка Реле защиты от тепловой перегрузки будет действовать для поддержания работы оборудования в безопасных рабочих диапазонах, чтобы не сокращать срок службы трансформатора и работать в безопасных условиях для людей и зданий.

Что такое автомат защиты двигателя и зачем он нужен
