Как правильно выбрать вводной автомат для квартиры или дома. На что обратить внимание при расчете номинала. Какие типы автоматов бывают и для чего они нужны. Как избежать ошибок при покупке и установке.
Назначение и принцип работы вводного автомата
Вводной автомат — это важнейший элемент электрической защиты жилища. Его основная функция — отключение электроснабжения всего дома или квартиры в случае возникновения аварийной ситуации.
Принцип действия вводного автомата основан на двух защитных механизмах:
- Электромагнитный расцепитель — срабатывает мгновенно при резком увеличении силы тока (например, при коротком замыкании)
- Тепловой расцепитель — срабатывает при длительной небольшой перегрузке сети
При срабатывании любого из этих механизмов контакты автомата размыкаются и прекращается подача электроэнергии. Это позволяет защитить проводку и электроприборы от повреждений.
Основные критерии выбора вводного автомата
При выборе вводного автомата для квартиры или дома необходимо учитывать следующие ключевые параметры:
- Номинальный ток
- Количество полюсов
- Тип времятоковой характеристики
- Отключающая способность
- Селективность
Рассмотрим подробнее каждый из этих критериев.
Номинальный ток вводного автомата
Номинальный ток — это максимальная сила тока, которую автомат способен пропускать длительное время без отключения. Выбор номинала зависит от нескольких факторов:
- Суммарная мощность всех электроприборов
- Тип электроплиты (газовая или электрическая)
- Сечение вводного кабеля
- Разрешенная мощность по договору с энергоснабжающей компанией
Как правильно рассчитать номинал вводного автомата для квартиры или дома? Используйте следующую формулу:
In = P / U
где:
- In — номинальный ток автомата (А)
- P — суммарная мощность электроприборов с учетом коэффициента одновременности (Вт)
- U — напряжение сети (220В для однофазной, 380В для трехфазной)
Типы вводных автоматов по количеству полюсов
В зависимости от типа электросети и потребностей выделяют следующие виды вводных автоматов:
Однополюсные автоматы
Применяются в однофазных сетях с напряжением 220В. Отключают только фазный провод. Подходят для большинства квартир.
Двухполюсные автоматы
Также используются в однофазных сетях, но отключают одновременно фазный и нулевой провода. Обеспечивают повышенную безопасность.
Трехполюсные автоматы
Предназначены для трехфазных сетей с напряжением 380В. Отключают все три фазы одновременно. Применяются в частных домах и квартирах с электроплитами.
Четырехполюсные автоматы
Также для трехфазных сетей, но дополнительно отключают нулевой провод. Обеспечивают максимальную защиту.
Расчет номинала вводного автомата для квартиры
Рассмотрим пример расчета номинального тока вводного автомата для типовой квартиры:
Предположим, мы имеем следующий набор электроприборов:
- Электрочайник — 2000 Вт
- Стиральная машина — 2200 Вт
- Микроволновка — 1000 Вт
- Холодильник — 200 Вт
- Телевизор — 100 Вт
- Компьютер — 400 Вт
- Освещение — 500 Вт
Суммарная мощность: 6400 Вт
Умножаем на коэффициент одновременности 0.8: 6400 * 0.8 = 5120 Вт
Рассчитываем номинальный ток: In = 5120 / 220 = 23.3 А
Округляем в большую сторону до ближайшего стандартного значения — выбираем автомат на 25А.
Выбор времятоковой характеристики
Времятоковая характеристика определяет скорость срабатывания автомата при различных перегрузках. Выделяют следующие основные типы:
- B — для бытовых цепей освещения и розеток
- C — для цепей с электродвигателями
- D — для мощных потребителей с большими пусковыми токами
Для квартир и частных домов чаще всего используются автоматы с характеристикой B или C.
Особенности установки вводного автомата
При монтаже вводного автомата необходимо соблюдать следующие правила:
- Автомат устанавливается в начале электрической линии, сразу после электросчетчика
- Монтаж производится только на DIN-рейку в электрощите
- Подключение проводов выполняется в строгом соответствии со схемой
- Затяжка винтовых клемм должна быть достаточной, но не чрезмерной
- После монтажа необходимо проверить надежность фиксации автомата
Важно помнить, что установка и замена вводного автомата должна производиться только квалифицированным электриком!
Типичные ошибки при выборе вводного автомата
При покупке вводного автомата следует избегать следующих распространенных ошибок:
- Выбор автомата с заниженным номинальным током
- Игнорирование отключающей способности автомата
- Неправильный выбор типа времятоковой характеристики
- Покупка автомата неизвестных производителей
- Несоответствие автомата типу электросети (однофазная/трехфазная)
Чтобы избежать этих ошибок, внимательно изучите технические характеристики автомата и проконсультируйтесь со специалистом.
Заключение
Правильный выбор вводного автомата — залог безопасности вашего дома. При расчете и подборе учитывайте все ключевые параметры: номинальный ток, количество полюсов, тип характеристики. Не экономьте на качестве — отдавайте предпочтение проверенным производителям. В случае сомнений всегда обращайтесь к профессиональным электрикам.
5 критериев выбора + схема расчета для дома и квартиры по амперам и полюсам
Вводный автомат представляет собой коммутационное устройство, пропускающее ток в нормальном режиме работы и размыкающее электрическую линию в случае возникновения перегрузки или короткого замыкания. От автоматического выключателя, расположенного после счётчика такое устройство отличается лишь номиналом и схемой подключения. Если защитный автомат, подключенный между прибором учёта и розеткой, используется для того, чтобы в момент возникновения внештатной ситуации отключить питание от одной ветки электролинии, то вводный автоматический выключатель, срабатывая, отключит сразу весь дом или квартиру.
Назначение вводного автомата
Вводные автоматы применяются для защиты электропроводки жилого здания и включенных в сеть бытовых приборов от повреждений, вызванных перегревом в результате резкого повышения силы тока в электрической цепи. Установка защитного автомата на вводе в дом или квартиру даёт возможность также при необходимости выполнения каких-либо электротехнических работ обеспечить их безопасность, обесточив сеть.
Устройство и принцип работы
В отрезок электрической цепи, расположенной от клеммы входа до клеммы выхода внутри пластикового корпуса вводного выключателя включены два защитных элемента, при срабатывании которых сеть обесточивается. Биметаллическая пластина размыкает контакт, деформировавшись от перегрева, обусловленного продолжительной перегрузкой проводки из-за незначительного увеличения силы тока сверх номинала. Электромагнитный расцепитель срабатывает достаточно быстро при кратковременном существенном повышении силы тока в результате короткого замыкания. В случае необходимости обесточить сеть можно также с помощью рычага включения-отключения автомата.

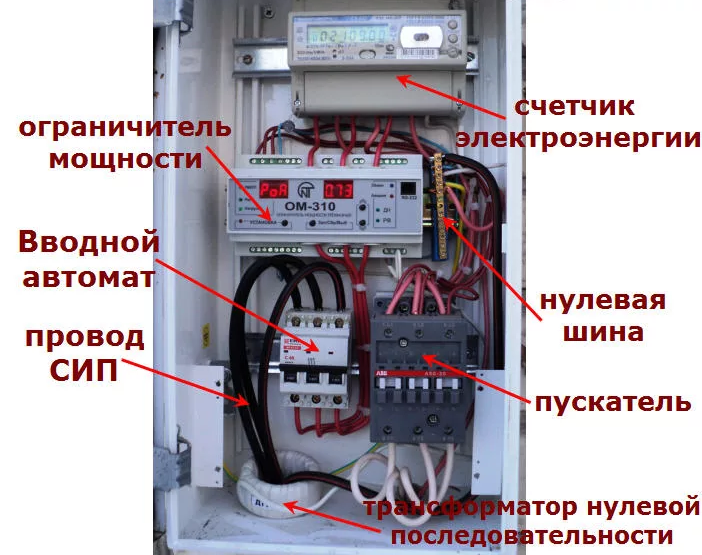

Место установки автомата ввода
Вводной автоматический выключатель согласно ПУЭ для обеспечения безопасной замены электросчётчика должен стоять перед ним в щите учёта.
Типы автоматов
Выбор при покупке вводного автомата зависит от схемы и потребностей электросети.
Автомат с одним полюсом
Однополюсный автомат ставят в квартирах и домах, которые запитываются от однофазной линии. Как и любые другие автоматические выключатели однополюсные оснащены электромагнитным и тепловым механизмами расцепления и рассчитаны на определённый номинальный ток.
Автомат с двумя полюсами
Подключение вводного автомата с двумя полюсами выполняется также в домах, которые запитаны от однофазной сети. У этих выключателей оба полюса объединены общим рычагом и, соответственно, общей блокировкой. К одной вводной клемме подключается фаза, к другой – ноль. ПУЭ запрещает делить «ноль», поэтому заменить такой автоматический выключатель на два однополюсных нельзя. Рассчитан он для защиты сети с заземлением и проводки старых домов на случай, если их «ноль» вдруг окажется под напряжением.
Автомат с тремя полюсами
Трёхполюсный автоматический выключатель применяется на входе в дома, подключенные к трёхфазной сети, и позволяет обесточить сразу все три фазы. В верхней части устройства расположены три клеммы ввода, в нижней – три отводящих. От каждой из нижних клемм в свою очередь можно запитать отдельную группу потребителей.
Основные критерии выбора
При выборе защитного устройства для ввода помимо типа сети, к которой подключается объект, нужно определить мощность потребителей, тип вероятных перегрузок с учётом всех групп потребителей, которые находятся у вас на отдельных линиях. Хорошо, если вы почитаете отзывы о брендах, оборудование которых соответствует заложенному вами бюджету.
Номинальный ток
Номинальное значение силы тока – это тот максимум, при котором ваша проводка сможет работать бесконечно долго, не перегреваясь. Определяется предполагаемый номинальный ток суммированием мощностей всех электроприборов, которые планируется включать в сеть, и умножением на специальный коэффициент использования. Если в вашей квартире всего 10 розеток на 60 м2 площади, коэффициент использования принимается равным единице. Для квартиры, где на эти же 60 м2 приходится как минимум 20 розеток, коэффициент использования будет равен 0,8.
Количество полюсов
Вводный автомат выбирают с учётом фазности сети и устройства проводки. Для однофазной подойдут однополюсный и двухполюсный автоматические выключатели, для трёхфазной – трёхполюсный и четырёхполюсный. Двухполюсные и четырёхполюсные устройства устанавливаются, если существует вероятность утечки одной из фаз на «ноль».
Времятоковая характеристика
Времятоковая характеристика определяет, когда с момента возникновения сбоя сработает ваш автоматический выключатель. От правильности выбора автомата по времятоковой характеристике зависит число ложных срабатываний. В зависимости от этого параметра вводные автоматические выключатели, так же как и те, что установлены в щитке после счётчика, распределяются по классам: B, C и D. Автоматы B-класса отключаются, если в момент повышения нагрузки значение силы тока превышает номинальное не более чем в 3–5 раз. Устройства C-класса отреагирует на превышение номинального значения силы тока в 5–10 раз.
Вводные автоматические выключатели D-класса сработают, если сила тока в цепи увеличится в 20 раз.
Важно! Необходимо учитывать и причину повышения силы тока. Если номинал превышается в момент пуска мощного двигателя, можно поставить менее чувствительный, то есть более мощный автомат. С проводкой ничего не случится. А вот в случае, если сеть регулярно перегружена из-за несоответствия мощности нагрузки сечению кабеля, установка более мощного выключателя приведёт к перегреву проводов и оплавлению изоляции на них.
Способ крепления
Если вы покупаете не специальное устройство, предназначенное для использования в промышленных целях, автомат будет иметь стандартное крепление для размещения на дин-рейке электрощитка.
Бренд выключателя
При выборе автомата для ввода в дом или квартиру лучше отдать предпочтение оборудованию, выпущенному известным производителем:
- Отечественная компания IEK не первый год поставляет на российский рынок недорогие автоматические выключатели приемлемого качества.
- Французские автоматы Schneider Electric стоят недорого, быстро срабатывают при превышении номинальной силы тока, долговечны и надёжны.
- Компактные шведско-швейцарские выключатели ABB отличаются высоким качеством.
- Одними из лучших в Европе считаются французские автоматы Legrand с максимальным значением токов короткого замыкания 6000 А в отличие от Schneider Electric с 4500 А.
Не всегда удачной оказывается установка в одном щитке оборудования от разных производителей. У вас может не получиться, например, использовать распределительные гребёнки из-за того, что зажимные клеммы окажутся на разных линиях.
Расчёт номинала вводного автоматического выключателя
Чтобы защита сработала, номинальный ток, на который рассчитан вводный автомат, должен быть выше суммы номинальных токов на выключателях, отвечающих за безопасность каждой отдельной линии потребителей.
То есть если электроприборы, которые вы планируете использовать, распределены в группы, например, 5 А, 5 А, 10 А, то ваш вводный автомат должен быть рассчитан как минимум на 20 А, чтобы одновременное включение всего оборудования не приводило к его отключению. Номинальная мощность вводного автоматического выключателя, как в квартире, так и в частном доме рассчитывается по формуле: In = P/U, где In – сила тока, P – сумма мощностей потребителей, умноженная на коэффициент использования, U – напряжение в сети.
Важно! Не забудьте, что нагрузка на проводку должна соответствовать также сечению и пропускной способности кабеля.
Подходящее сечение медного или алюминиевого кабеля вы можете определить по приведённым ниже таблицам, ориентируясь на рассчитанный в Амперах номинал вводного выключателя.
|
Сечение токопроводящих жил, мм |
Алюминиевые жилы проводов и кабелей |
|||
|
Одножильный |
Многожильный |
|||
|
на воздухе |
в земле |
на воздухе |
в земле |
|
|
2,5 |
22 |
30 |
21 |
28 |
|
4 |
30 |
39 |
29 |
37 |
|
6 |
37 |
48 |
37 |
44 |
|
10 |
50 |
63 |
50 |
59 |
|
16 |
68 |
82 |
67 |
77 |
|
25 |
92 |
106 |
87 |
102 |
|
35 |
113 |
127 |
106 |
123 |
|
50 |
139 |
150 |
126 |
143 |
|
70 |
176 |
184 |
161 |
178 |
|
95 |
217 |
221 |
197 |
214 |
|
120 |
253 |
252 |
229 |
244 |
|
150 |
290 |
283 |
261 |
274 |
|
185 |
336 |
321 |
302 |
312 |
|
Сечение токопроводящих жил, мм |
Медные жилы проводов и кабелей |
|||
|
Одножильный |
Многожильный |
|||
|
на воздухе |
в земле |
на воздухе |
в земле |
|
|
1,5 |
22 |
30 |
21 |
27 |
|
2,5 |
30 |
39 |
27 |
36 |
|
4 |
39 |
50 |
36 |
47 |
|
6 |
50 |
62 |
46 |
59 |
|
10 |
68 |
83 |
63 |
79 |
|
16 |
89 |
107 |
84 |
102 |
|
25 |
121 |
137 |
112 |
133 |
|
35 |
147 |
163 |
137 |
158 |
|
50 |
179 |
194 |
167 |
187 |
|
70 |
226 |
237 |
211 |
231 |
|
95 |
280 |
285 |
261 |
279 |
|
120 |
326 |
324 |
302 |
317 |
|
150 |
373 |
364 |
346 |
358 |
|
185 |
431 |
412 |
397 |
405 |
Для квартиры 220 В
Предположим, одновременно в квартире вы планируете включать следующее оборудование: пылесос – 250 Вт, бойлер – 2200 Вт, компьютер – 350 Вт, стиральную машину – 600 Вт, утюг – 400 Вт, телевизор – 100 Вт и освещение на 800 Вт.
В сумме это – 4700 Вт. Чтобы не менять проводку из-за покупки, например, микроволновки, заранее добавим к полученному значению 30 %, то есть 1410 Вт. Получаем 6110 Вт. Умножим на коэффициент использования 0,8 и получим 4888 Вт. По формуле In = P/U находим: In = 4888/220 = 22,22 А. Значит, нужно покупать автомат с номиналом 25 А.
Для частного дома 380 В 15 кВт
Если предположить, что вы будете использовать проводку по максимуму, 15000 умножим на коэффициент использования 0,8 и получим 12000. По той же формуле рассчитаем In = 12000/380 = 31,6 А. Ближайший по номиналу автомат – 32 А.
Согласование с энергосбытом
Для квартиры
На самом деле в большинстве случаев рассчитывать номинал вводного автомата для квартиры нет никакого смысла. Дом вводится в эксплуатацию уже с утверждённым проектом электроснабжения. В этот проект заложены, в том числе, и номинальные значения тока, который может проходить через защитные устройства каждой из квартир.
Изменить номинал автоматического выключателя можно только с разрешения управляющей компании. Если в вашей кухне стоит электроплита, то при сечении медного кабеля проводки 10 мм2 вы можете поставить на входе в квартиру вводной автомат мощностью не более 50 А. Номинал вводного автоматического выключателя для квартиры с газовой плитой при сечении кабеля ввода 4 мм2 не может превышать 20 А.
Для частного дома
Сколько Ампер нагрузки выдержит вводной автомат для частного дома, определяется не только предполагаемым потреблением, но и мощностью линии, питающей дом. Обычно сетевая организация выделяет 3 фазы 15 кВт, что соответствует автоматическому выключателю с номиналом 25 А. Если Вы хотите получить больше, можно выполнить расчёты и представить их в энергоснабжающую организацию. Скорее всего, Вам откажут в увеличении лимита, аргументируя это возможным появлением перегрузок запитывающей линии, но иногда положительного результата добиться всё-таки удаётся.
Установка дублирующего автомата
Опломбировка вводного автоматического выключателя вместе с прибором учёта не исключает возможность пользоваться им как рубильником для того, чтобы отключить ввод в квартиру или дом. Учитывая, что далее для каждой группы потребителей обычно ставится свой автомат, с помощью которого можно разомкнуть питание нужной линии, для того, чтобы безопасно выполнить ремонтные работы, в дублирующем выключателе обычно нет необходимости. Дублирование вводного автомата может потребоваться в частном доме, лишь для того, чтобы сделать доступ к рубильнику более удобным. Устанавливается он между счётчиком и групповыми выключателями. Пломбировать дублирующий автомат не нужно.
Ошибки при покупке
Самой частой ошибкой является покупка вводного автоматического выключателя с номиналом ниже или выше необходимого. Автомат будет часто срабатывать, если при установке он рассчитывался на меньшую нагрузку, но со временем количество потребителей увеличилось.
В случае, когда выключатель регулярно отщёлкивается, не стоит менять его на тот, что мощнее. От перегрузки может оплавиться проводка. Лучшим решением будет определить участок, подвергающийся повышенной нагрузке, и сделать его отдельной линией с собственным автоматом, увеличив сечение проводов.
Если вы сомневаетесь в том, что правильно определили мощность и класс вводного автомата, обратитесь к профессиональному электрику. Восстановление оплавленной проводки стоит дороже его услуг.
Вводной автомат в квартиру — какой выбрать, и нужен ли он перед счетчиком? Обозначение на схеме номиналов и установка трехфазного или двухполюстного устройства
Вводный автомат – это средство коммутации электричества. Какие автоматы бывают, для чего нужны, как правильно выбирать, будет написано в статье.
Содержание
- Как выбрать вводный автомат в квартиру – советы и рекомендации
- Нужен ли в квартире или в доме вводной автомат
- Устройство и принцип работы
- Время — токовая характеристика
- Типы
- Однополюсный
- Двухполюсный
- Трехполюсный
- Расчет автомата ввода
- Расчет для электросети квартиры 220 Вольт
- Расчет для электросети квартиры 380 Вольт
- Выбор ВА
- Режим нейтрали
- Частота тока
- Величина линейного напряжения
- Установка
- Подключение снизу или сверху?
- Схема включения
- Недопустимые ошибки при покупке
- Полезное видео
Как выбрать вводный автомат в квартиру – советы и рекомендации
Вводный автомат это защитное устройство в доме при использовании электрической сети.
Если возникает короткое замыкание или другая аварийная ситуация, выключатель обесточит электросеть. Чтобы обеспечить безопасность, важно уметь выбирать автоматику. Ошибки расчета приведут к поломке электроприборов и даже возгоранию.
Нужен ли в квартире или в доме вводной автомат
Для защиты дома от возгорания электропроводки устанавливается вводный автоматический выключатель. Обычно его монтаж производится на лестничной площадке перед счетчиками, но также устанавливают дополнительные автоматы в квартире. Монтируется прибор в распределительной коробке и пломбируется. Доступ к общему выключателю только у электрика дома, несанкционированная попытка проникновения приведет к выплате штрафа.
Устройство и принцип работы
Внешне прибор похож на обычное защитное устройство, которое устанавливается в распределительном щитке. Главное отличие от других средств защиты – большая величина номинального тока.
Элементы:
- соленоид;
- биметаллическая пластинка.
При возникновении короткого замыкания стремительно увеличивается сила тока. В катушке соленоида образуется мощное магнитное поле, из-за которого сердечник втягивается внутрь и цепь разрывается.
Автоматы различаются по количеству полюсов, номинальному току, потребляемой мощности, фазности электропитания.
Время — токовая характеристика
Времятоковые характеристики автоматических вводных выключателей маркируются латинскими буквами A, B, C и так далее. К группе А относятся устройства с наибольшей чувствительностью. Далее характеристики загрубляются, и приборы класса В будут срабатывать при 3-4 кратном превышении номинального тока. Автоматика класса С и D ставится при наличии в доме мощного оборудования – электроплит, котлов, сварочных аппаратов. Точные данные в документации к автомату.
Типы
Автомат выбирается с учетом схемы электросети и ее потребностей. Выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные устройства.
Однополюсный
Выключатель с одним полюсом используется в электрических сетях с одной фазой.
Разные модели отличаются разными характеристиками, от которых зависит скорость отключения. В состав входят два механизма расцепителя — электромагнитный и тепловой.
Один срабатывает при коротком замыкании, второй при превышении нагрузки в течении определенного времени. Подсоединяется через верхнюю клемму, к нижней включается отходящий провод. Принцип действия такой же, как у отводящих автоматов, но номинал тока выше.
Двухполюсный
Используется в однофазном вводе. В конструкции блок с двумя полюсами, которые оснащены рычажками и общей блокировкой между механизмами выключения. То есть главное отличие от однополюсника в том, что при неполадке на любой из идущих от него линий, отключатся обе. Двухполюсники используются в типовых современных квартирах.
[stextbox id=»info»]Нельзя заменить один двухполюсный выключатель двумя однополюсными автоматами! Это запрещено ПУЭ. [/stextbox]
Трехполюсный
Для сетей на три фазы используются трехполюсники и четырехполюсники.
Такие электросети есть в домах, где готовка пищи производится на электрических плитах. Для подключения трехполюсного автомата к каждой клемме подключается по фазе. В приборах с четырьмя полюсами дополнительно используется нейтральный провод.
[stextbox id=»info»] При монтаже своими руками земля (не нейтраль) никогда не должна проходить через автомат. [/stextbox]
Расчет автомата ввода
Перед приобретением автомата важно правильно его рассчитать.
Характеристики:
- количество полюсов;
- времятоковую характеристику;
- номинальный ток;
- установленная мощность;
- номинальный ток утечки;
- линейное напряжение;
- селективность;
- максимальный ток короткого замыкания.
Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.
[stextbox id=»info»]На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.
[/stextbox]
Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.
Расчет для электросети квартиры 220 Вольт
Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:
Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.
Расчет для электросети квартиры 380 Вольт
Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:
Ip=Pp/( Uн*cosф). Uн – это напряжение сети.
Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.
Выбор ВА
Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.
Режим нейтрали
Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.
В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.
Частота тока
Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.
Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.
Величина линейного напряжения
Для российских электросетей напряжение — фиксированная величина. Равняется 220 В или 380 В +- запас.
Линейное — это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.
Установка
Основной тип крепления автоматов — установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.
Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.
[stextbox id=»info»]Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях. [/stextbox]
Подключение снизу или сверху?
В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху.
Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.
Схема включения
Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при ремонтных работах. По этой причине автомат устанавливается перед счетчиками.
Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.
Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.
Недопустимые ошибки при покупке
Самая главная ошибка при покупке устройств для защиты – это попытка экономить, не обращая внимания на критерии автомата. Неправильно подобранный автоматический выключатель приведет к негативным последствиям.
Также нежелательно покупать автоматы неизвестных производителей. Непроверенные приборы не будут выполнять свои обязанности в полной мере, и многие характеристики часто завышены.
Все главные ошибки связаны с неправильным расчетом номиналов. Пользователь может не учесть запас по току, неправильно выбрать линейное напряжение – это приведет к неправильному результату и, как следствие, покупке неподходящего автомата.
Советы по выбору:
- При заключении договора абонент заказывает необходимую мощность присоединения. Исходя из этого значения, рассчитывается место установки, нагрузка и другие параметры. Самопроизвольное увеличение нагрузки недопустимо, установка более мощного выключателя должна быть согласована с соответствующими службами.
- Нужно ориентироваться на электропроводку. Так, если бытовая техника выдерживает ток в 30 А, а старый провод рассчитан на предельное значение в 10 А, придется заменять проводку на более мощную или отказываться от прибора.
- Отдавать предпочтение нужно автомату с большим током, чем рассчитанное значение. Для прибора с 14 А нужно брать выключатель на 16 А и выше.
- Важно обратить внимание на селективность. Номинал вводного автомата обычно равняется 40 Ампер. Для электрической плиты ставится выключатель на 32 А. Осветительная группа и розетки требуют 10 А.
- В загородный дом или в гараж следует выбирать мощный выключатель. Это связано с тем, что могут использоваться мощные сварочные аппараты, погружные насосы и другая техника, требующая больших токов.
- Лучше устанавливать автоматику от одного производителя. Риск несоответствия оборудования друг с другом будет сведен к минимуму. Также при возникновении ситуации, требующей ремонта или замены, пользователю будет проще обратиться к одному изготовителю.
- Покупать приборы нужно в специализированном лицензионном магазине, который имеет соответствующие лицензии и сертификаты. Это сведет к минимуму риск покупки поддельного агрегата.
Для прибора с 14 А нужно брать выключатель на 16 А и выше.Это основные требования и правила по выбору автоматических выключателей для дома и дачи.
Зная их, покупатель не допустит ошибки при покупке нужного прибора.
Вводный автоматический выключатель – это обязательное устройство для защиты дома. При возникновении экстренной ситуации прибор сработает и отключит подачу электроэнергии. Автоматы различаются по количеству полюсов, номинальному току, времятоковой характеристике, режиму нейтрали, напряжению сети и другим характеристикам. Перед покупкой следует обязательно рассчитать все параметры, иначе электробезопасность обеспечена не будет. При покупке важно избегать типовых ошибок и следовать советам, которые приведены выше.
Полезное видео
Введение в машинное обучение | Бесплатные курсы
Перейти к содержимому
Бесплатный курс
Распознавание образов для удовольствия и прибыли
Об этом курсе
Машинное обучение — это первоклассный билет в самую захватывающую карьеру в области анализа данных сегодня.
Поскольку количество источников данных растет вместе с вычислительной мощностью для их обработки, прямой доступ к данным является одним из самых простых способов быстро получить представление и сделать прогнозы.
Машинное обучение объединяет информатику и статистику, чтобы использовать возможности прогнозирования. Это обязательный навык для всех начинающих аналитиков данных и специалистов по данным, а также для всех, кто хочет превратить все эти необработанные данные в уточненные тенденции и прогнозы.
Этот курс научит вас сквозному процессу исследования данных через призму машинного обучения. Он научит вас, как извлекать и идентифицировать полезные функции, которые лучше всего представляют ваши данные, несколько наиболее важных алгоритмов машинного обучения и как оценивать производительность ваших алгоритмов машинного обучения.
Этот курс также является частью нашей программы Data Analyst Nano Degree.
Тщательно подобранный контент
Преподается экспертами отрасли
Самостоятельный прогресс
Чему вы научитесь
Добро пожаловать в Машинное обучение
- Узнайте, что такое машинное обучение, и познакомьтесь с Себастьяном Труном!
- Узнайте, где машинное обучение применяется в технологиях и науке.
Наивный байесовский метод
- Использование наивного байесовского метода с обучением scikit в python.
- Разделение данных между наборами для обучения и наборами для тестирования с помощью scikitlearn.
- Расчет апостериорной и априорной вероятности простых распределений.
Методы опорных векторов
- Изучите простую интуицию, лежащую в основе методов опорных векторов.
- Реализовать классификатор SVM в SKLearn/scikit-learn.
- Узнайте, как правильно выбрать ядро для SVM, и узнайте о RBF и линейных ядрах.
Деревья решений
- Создайте собственное дерево решений на Python.
- Изучите формулы энтропии и прироста информации и способы их расчета.
- Реализуйте мини-проект, в котором вы идентифицируете авторов в теле электронных писем, используя дерево решений в Python.
Выберите свой собственный алгоритм
- Решите, как выбрать правильный алгоритм машинного обучения среди K-средних, Adaboost и деревьев решений.
- Решите, как выбрать правильный алгоритм машинного обучения среди K-средних, Adaboost и деревьев решений.
Наборы данных и вопросы
- Примените свои знания в области машинного обучения, найдя шаблоны в наборе данных электронной почты Enron.
- Вы будете расследовать одно из крупнейших мошенничеств в американской истории!
Регрессии
- Поймите, чем непрерывное контролируемое обучение отличается от дискретного обучения.
- Код линейной регрессии на Python с помощью scikit-learn.
- Понимание различных показателей ошибок, таких как SSE и R Squared, в контексте линейных регрессий.
Выбросы
- Удалите выбросы, чтобы улучшить качество прогнозов линейной регрессии.
- Примените свои знания в мини-проекте, где вы удалите остатки в реальном наборе данных и повторно реализуете свой регрессор.
- Примените свое понимание выбросов и остатков в корпусе электронной почты Enron.
Кластеризация
- Определите разницу между обучением без учителя и обучением с учителем.
- Реализация K-средних в Python и Scikit Научитесь находить центр кластеров.
- Примените свои знания о финансовых данных Enron, чтобы найти кластеры в реальном наборе данных.
- Определите разницу между обучением без учителя и обучением с учителем.
Масштабирование функций
- Узнайте, как выполнять предварительную обработку данных с помощью масштабирования функций для улучшения ваших алгоритмов.
- Используйте масштабатор min mx в sklearn.
Предварительные условия и требования
Чтобы преуспеть в этом курсе, вы должны быть опытными в программировании на Python и базовой статистике. Если вам нужно освежить знания по любой из этих тем, вы можете просмотреть эти курсы:
- Введение в программирование на Python
- Логическая статистика
- Описательная статистика
Еще один дополнительный курс, который было бы неплохо иметь, — «Введение в науку о данных», так как он познакомит вас с решением научных задач.
Однако завершение этого класса не требуется для успеха. Мы также будем использовать немного git, о котором вы также можете узнать на Udacity.
Одна вещь, которая нам не требуется, — это предварительное знакомство с машинным обучением. Если вы новичок в машинном обучении, вы попали по адресу.
См. Технологические требования для использования Udacity.
Зачем проходить этот курс?
В этом курсе вы будете учиться на практике! Мы воплотим машинное обучение в жизнь, показав вам увлекательные примеры использования и решая интересные реальные проблемы, такие как самоуправляемые автомобили. Для вашего окончательного проекта вы будете анализировать входящие электронные ящики и финансовые данные Enron, чтобы выявить лиц, заинтересованных в одном из величайших дел о корпоративном мошенничестве в американской истории.
Когда вы закончите этот вводный курс, вы сможете анализировать данные с помощью методов машинного обучения, а также будете готовы получить нашу степень аналитика данных Nano.
Мы начнем ваше путешествие по машинному обучению, научим вас использовать полезные инструменты, такие как предварительно написанные алгоритмы и библиотеки, чтобы отвечать на интересные вопросы.
Что я получу?
Видео инструкторов
Практические занятия
Интерактивные викторины
Учитесь у лучших.
Популярные бесплатные курсы. 27 Введение в JavaScript
Изучение описательной статистики | Бесплатные курсы
Перейти к содержимому
Бесплатный курс
Математика для понимания данных
Об этом курсе
Статистика — важная область математики, которая используется для анализа, интерпретации и прогнозирования результатов на основе данных. Описательная статистика научит вас основным понятиям, используемым для описания данных. Это отличный курс для начинающих для тех, кто интересуется наукой о данных, экономикой, психологией, машинным обучением, спортивной аналитикой и практически любой другой областью.
Скороченого контента
ОБУЧЕНИЯ Отраслевые эксперты
СВОМ ПРОГРЕСС
ЧТО ВЫ УЧИТИТЕ
Вступление в методы исследования
- Введение в несколько статистических методов исследования.
- Узнайте положительные и отрицательные стороны каждого из них.
Визуализация данных
- Возьмите свои данные и покажите их миру.
- Создание и интерпретация гистограмм, гистограмм и частотных графиков.
Центральная тенденция
- Вычислить и интерпретировать 3 показателя центра распределения: среднее значение, медиану и моду.
Изменчивость
- Количественно определите разброс данных, используя диапазон и стандартное отклонение.
- Идентифицируйте выбросы в наборах данных, используя концепцию межквартильного диапазона.
Стандартизация
- Преобразование распределений в стандартное нормальное распределение с использованием Z-оценки.
- Расчет пропорций с использованием стандартных распределений.
- Преобразование распределений в стандартное нормальное распределение с использованием Z-оценки.
Нормальное распределение
- Использование нормализованных распределений для вычисления вероятностей
- Использование Z-таблицы для поиска долей наблюдений выше, ниже или между значениями
- 900 28 Распределение образцов
- Применить концепции вероятности и нормализации выборочных наборов данных.
Предпосылки и требования
Этот курс предполагает понимание основ алгебры и арифметики.
См. Технологические требования для использования Udacity.
Зачем проходить этот курс?
Этот курс научит вас основным терминам и понятиям в статистике, а также проведет вас через вводную теорию вероятности. Вы научитесь….
- Использовать статистические методы исследования.
- Вычисление и интерпретация таких значений, как: среднее, медиана, мода, выборка, совокупность и стандартное отклонение.
