Что такое автоматический переключатель фаз. Как работает АВР. Для чего нужны автоматические переключатели. Какие бывают виды АВР. Где применяются автоматические переключатели фаз. Преимущества использования АВР.
Что представляют собой автоматические переключатели фаз

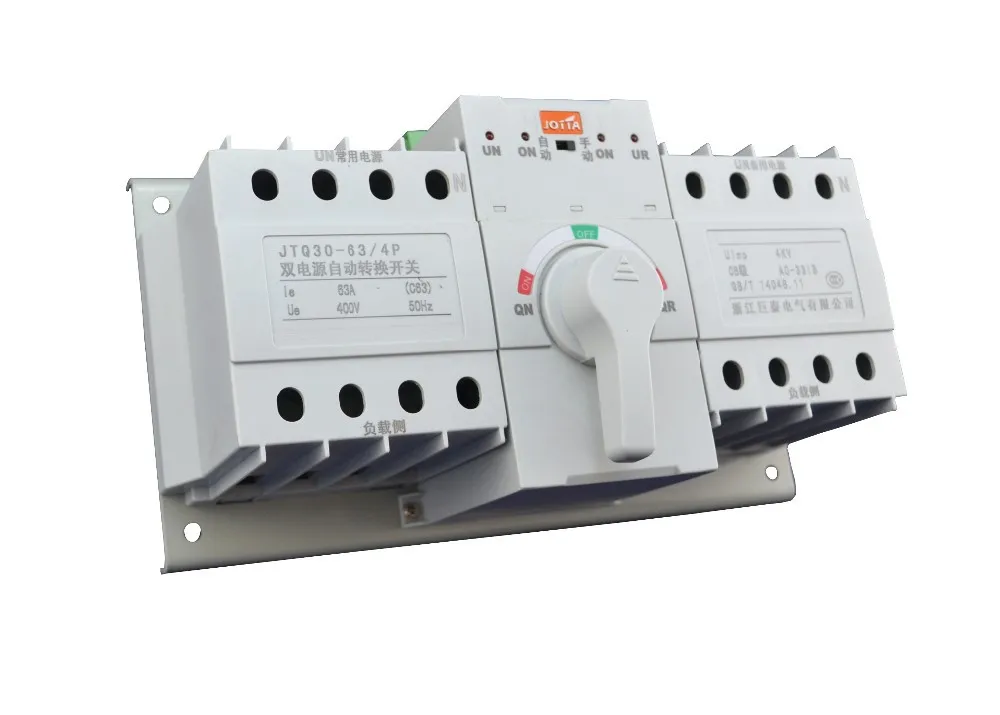

Автоматический переключатель фаз (АВР) — это устройство, которое обеспечивает автоматическое переключение нагрузки между несколькими источниками питания. Основная задача АВР — поддержание бесперебойного электроснабжения потребителей при отключении или аварии основного источника питания.
Принцип работы АВР заключается в следующем:
- Постоянный контроль параметров напряжения на основном и резервном вводах
- При пропадании напряжения на основном вводе происходит автоматическое переключение на резервный источник
- После восстановления основного питания нагрузка переключается обратно
Время срабатывания современных АВР составляет доли секунды, что позволяет избежать перебоев в работе оборудования.
Основные виды автоматических переключателей фаз
В зависимости от принципа работы и конструкции выделяют следующие основные типы АВР:
Контакторные АВР
Используют электромагнитные контакторы для коммутации цепей. Отличаются простотой конструкции и невысокой стоимостью. Подходят для небольших мощностей до 250 А.
АВР на автоматических выключателях
Применяют силовые автоматические выключатели с моторным приводом. Обеспечивают высокую надежность и быстродействие. Используются для мощностей до 3000 А и выше.
Тиристорные АВР
Коммутация осуществляется полупроводниковыми тиристорами. Обладают высоким быстродействием (до 20 мс). Применяются для ответственных потребителей.
Микропроцессорные АВР
Оснащены программируемым контроллером, который управляет всеми функциями. Обеспечивают гибкую настройку параметров и дополнительные возможности.
Где применяются автоматические переключатели фаз
Основные области применения АВР:- Промышленные предприятия с непрерывным циклом производства
- Объекты здравоохранения (больницы, операционные)
- Центры обработки данных и серверные
- Системы безопасности и видеонаблюдения
- Торговые центры и супермаркеты
- Административные здания
- Котельные и насосные станции
АВР используются везде, где недопустимы даже кратковременные перерывы в электроснабжении.
Преимущества использования автоматических переключателей
Применение АВР обеспечивает следующие преимущества:
- Повышение надежности электроснабжения потребителей
- Снижение простоев оборудования при авариях в электросети
- Защита чувствительного электронного оборудования от скачков напряжения
- Автоматизация процесса переключения без участия персонала
- Возможность удаленного мониторинга и управления
- Снижение расходов на обслуживание электросистемы
Автоматические переключатели значительно повышают отказоустойчивость системы электроснабжения объекта.
Принцип работы автоматического переключателя фаз
Рассмотрим подробнее, как работает типовой АВР:
- АВР постоянно контролирует напряжение на основном и резервном вводах
- При пропадании напряжения на основном вводе АВР фиксирует аварию
- Происходит отключение основного ввода
- АВР дает команду на включение резервного источника питания
- Нагрузка переключается на резервный ввод
- После восстановления основного питания АВР переключает нагрузку обратно
Весь процесс занимает доли секунды и происходит полностью автоматически.
Ключевые характеристики автоматических переключателей
При выборе АВР следует учитывать следующие основные параметры:
- Номинальный ток
- Количество фаз (1 или 3)
- Количество вводов (2, 3 или более)
- Время переключения
- Тип управления (релейное, микропроцессорное)
- Наличие байпаса для обслуживания
- Степень защиты корпуса
- Диапазон рабочих температур
Правильный подбор характеристик АВР обеспечит надежную работу системы электроснабжения.
Монтаж и эксплуатация автоматических переключателей
При монтаже и эксплуатации АВР необходимо соблюдать следующие правила:
- Установку должны выполнять только квалифицированные специалисты
- Необходимо строго соблюдать схему подключения от производителя
- АВР должен располагаться в сухом и чистом помещении
- Требуется периодическая проверка и техобслуживание устройства
- Настройка параметров выполняется согласно инструкции
- При неисправности АВР следует немедленно отключить
Правильный монтаж и обслуживание значительно продлевают срок службы АВР.
Выбор автоматического переключателя фаз
При выборе АВР необходимо учитывать следующие факторы:
- Мощность и характер нагрузки
- Требуемое время переключения
- Количество вводов питания
- Условия эксплуатации (температура, влажность)
- Необходимость удаленного мониторинга
- Бюджет проекта
Рекомендуется обратиться к специалистам для правильного подбора АВР под конкретный объект.
Заключение
Автоматические переключатели фаз являются важным элементом современных систем электроснабжения. Они обеспечивают бесперебойную работу оборудования при авариях в электросети. Правильный выбор и эксплуатация АВР позволяют значительно повысить надежность электроснабжения ответственных потребителей.
Автоматические безобрывные переключатели серии CTE
- Описание
- Преимущества
- Оборудование
Описание
<br>Безобрывные переключатели серии Cat® CTE сконфигурированы для применений, где необходимо обеспечить независимость и удобство в эксплуатации, которыми отличаются полнофункциональные мощные безобрывные переключатели типа контакторов.</br><br>Серия CTE оборудована контроллером MX350, который разработан для наиболее требовательных условий применения безобрывных или шунтирующих переключателей, обеспечивающих повышенную возможность соединения для точной и своевременной диагностики и регистрации событий.
Краткий обзор технических характеристик
| Диапазон мощности | 40-4000 A |
| Тип перемещения | Разомкнутый / замкнутый / 4-позиционный переключатель |
| Тип переключателя | На базе контактора |
Электрические характеристики
| Управляющее напряжение | 40-4000 А, 2,3 или 4 полюса |
| Возможности кожуха | NEMA 1, 3R, 4, 4X и 12 |
| Область применения напряжения в системе | До 600 В перем. тока, 50 или 60 Гц |
| Пройденные испытания | Проверены и сертифицированы на сейсмостойкость согласно IBC 2006 и OSHPD CSA C22.2, класс 178, сертифицированы на 600 В перем. тока Включены в номенклатуру IEC 947-6-1 |
Преимущества
Конструктивные особенности
- Перекидные, с функцией блокировки
- С электрическим управлением, механическое удерживание при помощи простого механизма со средним положением
- Контакты из серебряного сплава с отдельными дугогасительными контактами на 600 А и выше
- Сетки для гашения дуги, закрытые дуговые камеры и широкий воздушный зазор между контактами для превосходной изоляции между источниками на всех блоках
- Прочные механизмы, управляемые электромагнитным ATS, и надежная электроника, проверенная в тяжелых условиях на соответствие требований по электромагнитной совместимости и охране окружающей среды
- Разъединитель цепи управления и переключатель запрета привода для безопасной эксплуатации
- Компоненты, доступные для осмотра и обслуживания без снятия переключателя или силовых проводников
- Механический индикатор и крышка контактного отсека для целей проверки, обеспечения безопасности и обозначения положения
Эксплуатационные характеристики
- Стандартный двухпозиционный переход с разрывом цепи плюс функции разрыва цепи с задержкой и переключения без разрыва цепи
- Высокие характеристики по допустимому току и току замыкания
- Испытание на повышение температуры в соответствии с UL 1008 проводилось после испытаний на перегрузку и прочность в невентилируемом корпусе и показало превышение требований UL
- Оснащен блоком управления MX350
Оборудование
Автоматические безобрывные переключатели серии CTEСтандартное оборудование
Автоматические безобрывные переключатели серии CTE- Серия Cat CTE безобрывных переключателей на базе контакторов позволяет использовать регулятор, полностью программируемый/конфигурируемый микропроцессором, чтобы обеспечить максимальную гибкость применения.
Кроме того, серия CTE предлагается в широком диапазоне конфигураций, гарантируя работу даже при самых критичных нагрузках.
Доступные конфигурации включают: - 40-4000 А:
- Автоматические безобрывные переключатели CTE
- Безобрывные переключатели CTED с задержкой разрыва цепи
- Ручные безобрывные переключатели CTEM
- Безобрывные переключатели CTECT без разрыва цепи
- Безобрывные переключатели CBTE с разрывом цепи
- Шунтирующие переключатели CBTED с задержкой разрыва цепи
- Шунтирующие переключатели CBTECT без разрыва цепи
100-4000 А:- Электрические характеристики CTE
- Механизм привода
- Переключатель нейтрали
- Безопасное ручное управление
- Серия CTED:
- Серия CTECT:
- Переключатели изолированного шунтирования CBTED и CBTECT
- Микроконтроллер MX350 представляет собой модульную систему управления и контроля, разработанную специально для низковольтных безобрывных переключателей.
MX350 обеспечивает следующие основные преимущества:
гибкое управление и связь для любого применения низковольтного безобрывного переключателя;
небольшая занимаемая площадь;
модульная конструкция, которая снижает количество необходимых запасных частей для обслуживания и проверки.
Кроме того, серия CTE предлагается в широком диапазоне конфигураций, гарантируя работу даже при самых критичных нагрузках.
ООО Анник-ТВ : Профессиональное телевизионное оборудование
Базовый цвет
Отображать фоновый банер
Шрифт
Open Sans
15 px 14 px 13 px
PT Sans
15 px 14 px 13 px
Ubuntu
15 px 14 px 13 px
Roboto
15 px 14 px 13 px
Ширина сайта
1 700 px 1 500 px 1 344 px 1 200 px
Заголовки
Стиль
Bold Normal
Тип наведения на картинки
блеск мигание без анимации
Информирование об обработке персональных данных?
Кнопка печати страницы?
Отображать «Заказать звонок»?
Отображать блок с формами?
Использовать «Веб-формы» вместо инфоблоков?
Состав левого блока на внутренних страницах
обычный + тизеры + тизеры и товар дня
Вариант оформления внутренних страниц
1 2 3
Выпадающее меню каталога — картинка у корневых разделов
Тип главной страницы
1 2 3 4
Параметры
«Большие баннеры» на главной |
«Услуги» на главной |
«Разделы каталога» на главной |
«Тизеры» на главной |
«Новости и акции» на главной |
«Статьи» на главной |
«Портфолио» на главной |
«Каталог» на главной |
«Отзывы» на главной |
«ИНСТАГРАМ» на главной |
«Блок о компании» на главной |
«Бренды» на главной |
«Карта» на главной |
Вид отображения «Портфолио» на главной
картинка с описанием картинки
Параметры
«Большие баннеры» на главной |
«Портфолио» на главной |
«Разделы каталога» на главной |
«Тизеры» на главной |
«Новости и акции» на главной |
«Статьи» на главной |
«Каталог» на главной |
«Услуги» на главной |
«Отзывы» на главной |
«ИНСТАГРАМ» на главной |
«Блок о компании» на главной |
«Бренды» на главной |
«Карта» на главной |
Вид отображения «Портфолио» на главной
картинка с описанием картинки
Параметры
«Большие баннеры» на главной |
«Тизеры» на главной |
«Услуги» на главной |
«Блок о компании» на главной |
«Каталог» на главной |
«Портфолио» на главной |
«Бренды» на главной |
«Карта» на главной |
Вид отображения «Портфолио» на главной
картинка с описанием картинки
Параметры
«Большие баннеры» на главной |
«Тизеры» на главной |
«Портфолио» на главной |
«Разделы каталога» на главной |
«Услуги» на главной |
«Каталог» на главной |
«Бренды» на главной |
«ИНСТАГРАМ» на главной |
«Новости и акции» на главной |
«Отзывы» на главной |
«Статьи» на главной |
«Блок о компании» на главной |
«Карта» на главной |
Вид отображения «Портфолио» на главной
картинка с описанием картинки
Умный фильтр
Вертикальный Горизонтальный
Показывать левый блок на детальной странице товара
Вид отображения элементов каталога плиткой
Обычный С характеристиками при наведении
Детальная страница каталога
С табами Без табов
Корзина
Контакты
Карта FullHD
Компакт
Филиалы
С выбором региона
Информация \ Статьи
Блочный
Списком
Проекты
Списком
По разделам
Блочный
По годам
Информация \ Новости, Акции
Списком
Плиткой
Блочный
Компания \ Наши сотрудники
Блочный
Списком
Компания \ Партнеры
Блочный
Списком
Только логотипы
Компания \ Вакансии
Аккордеон
Списком
Компания \ Лицензии
Блочный
Списком
Расположение рекламных баннеров
Личный кабинет
Фамилия Имя Отчество в одном поле
Автоматический ввод резерва | PSI Power & Controls
Автоматические переключатели обеспечивают прямое и немедленное переключение между сетевым (основным) и дополнительным или резервным источниками питания.
Эти устройства идеально подходят для использования в сочетании с распределительной коробкой и генератором и предлагают бизнесу простой и безопасный способ поддержания доступа к надежному источнику питания во время неожиданного отключения или планового технического обслуживания и испытаний.
В случае потери питания коммутатор автоматически обнаружит потерю питания и немедленно в течение миллисекунд плавно переключится на вспомогательное питание, устраняя рывки питания, которые могут привести к осложнениям для многих предприятий и отраслей. Когда питание от сети восстановится и станет стабильным, автоматический переключатель изменит направление и вернет питание к основному источнику.
Автоматические переключатели резерва, предлагаемые PSI Power & Controls, выпускаются в диапазоне от 200 до 5000 ампер и идеально подходят для больниц, производственных предприятий, заправочных станций, топливных центров, гостиниц, образовательных учреждений и т. д.
Все продукты имеют маркировку UL1008 и поставляются с кабелями Cam-Lok® с цветовой маркировкой для быстрого и простого подключения и идентификации цепей.
Доступные корпуса NEMA включают NEMA 1, NEMA 3R и NEMA 4X, подходящие для внутреннего, внутреннего и наружного применения или для обоих с дополнительной коррозионной стойкостью соответственно. Продукты могут иметь рейтинг служебного или неслужебного входа соответственно.
Автоматический переключатель ввода резерва Eaton Magnum
Диапазоны тока составляют 1600–5000 А. Magnum доступен в 3- и 4-полюсной конфигурациях. При выборе NEMA 3R для автоматического переключателя резерва Magnum укажите предпочитаемый вариант нагревателя.
Работа контактора автоматического ввода резерва Eaton
При необходимости доступны диапазоны тока от 200 до 1600. Автоматический переключатель резерва с контакторным управлением доступен в 3- и 4-полюсной конфигурации и оснащен многоступенчатым трансформатором с первичным напряжением отвода, включая 575/600, 480 и 208/240.
Эксплуатация автоматического выключателя резерва Eaton
Доступны диапазоны 200–1000 ампер в соответствии с вашими потребностями.
Защита от замыкания на землю входит в стандартную комплектацию устройства на 1000 ампер, также доступны стандартные 3- или 4-полюсные конфигурации.
Использование продукта
Автоматические переключатели ввода резерва особенно ценны для предприятий, которые не могут справиться с перебоями в подаче электроэнергии. Благодаря тому, что время восстановления составляет менее секунды, продукты ATS идеально подходят для удовлетворения потребностей в электроэнергии жизненно важных инструментов и оборудования, включая отопление и охлаждение, оборудование для обеспечения безопасности, хранение запасов, освещение и системы безопасности, а также инструменты, которые проходят плановое техническое обслуживание и ремонт.
Все продукты поставляются с рядом доступных принадлежностей, включая наборы для тестирования, дополнительные кабели Cam-Lok®, монтажное оборудование и идеальные дополнительные и дополнительные продукты (например, ответвительные коробки и предохранительные выключатели).
Автоматический ввод резерва Часто задаваемые вопросы
Безопасны ли автоматические переключатели резерва?
Да, автоматические переключатели резерва вполне безопасны, если они правильно подобраны и сконфигурированы для вашего приложения. Во время отключения электроэнергии они отключаются от коммунальной сети и переключают подключенные нагрузки на резервный генератор без обратной подачи электроэнергии в инженерные сети. Обратное питание может представлять угрозу для любых техников, которые будут обслуживать эти линии во время отключения электроэнергии.
Чтобы обеспечить безопасность вашего здания и персонала во время перебоев в электроснабжении, рассчитайте общий потребляемый ток нагрузок, которые будут подключены к безобрывному переключателю, и выберите переключатель с более высоким номинальным током, чем сумма этих нагрузок. Добавление запаса для запуска индуктивных двигателей и будущего роста также является хорошей идеей, поэтому идеальным вариантом будет выбор переключателя с 150–200 % от общей нагрузки.
В PSI Power & Controls мы можем помочь вам выбрать лучший автоматический или ручной переключатель, соответствующий вашим потребностям и бюджету.
Сколько стоят АВР?
Стоимость автоматического переключателя резерва зависит от нескольких факторов, в том числе:
- Применение, для которого он будет использоваться.
- Требования к напряжению и силе тока ваших нагрузок.
- Тип корпуса.
- Стоимость аксессуаров, таких как мониторы нагрузки, измерители мощности, разъединители, реле переключения фаз и кабельные наконечники.
Базовый двухсторонний переключатель будет стоить меньше, чем двойной или трехсторонний переключатель, а для трехфазного питания будет дороже, чем для однофазного питания. Аналогичным образом, по мере увеличения номинальной силы тока будут расти и затраты из-за более тяжелых шин и других компонентов, необходимых для передачи дополнительного тока.
Чтобы запросить расценки на автоматический переключатель резерва, настроенный в соответствии с вашими индивидуальными спецификациями, свяжитесь с PSI Power & Controls сегодня.
Позвоните в PSI Power & Controls для автоматических переключателей резерва
Для любых уникальных или особых требований PSI Power & Controls предлагает вариант и решение. Мы хорошо разбираемся в изготовлении на заказ и удовлетворяем потребности наших клиентов.
Позвоните по телефону (704) 594-4107, чтобы сразу связаться с нашими специалистами.
Вас также может заинтересовать:
- Типы АВР
- Плюсы и минусы автоматического ввода резерва
- Безопасность автоматического ввода резерва
- Преимущества использования автоматического ввода резерва
- Как работает автоматический переключатель
- Руководство покупателя по автоматическим переключателям резерва
- АВР для ресторанов
- АВР для школ
- АВР для государственных учреждений Ручные переключатели ввода резерва
- по сравнению с автоматическими переключателями ввода резерва
Автоматические переключатели резерва | MacAllister Power Systems
Основы автоматических переключателей резерва
Автоматический переключатель резерва (АВР) образует интерфейс между генераторной установкой, электросетью и потребляющим электрооборудованием.
Он выполняет три функции:
- Он контролирует источники питания на предмет отказа.
- Переносит нагрузку с одного источника питания на другой.
- Его можно и нужно использовать для проверки генераторной установки.
Правильная работа автоматического переключателя имеет решающее значение для всей энергосистемы. Он обеспечивает безопасность оператора генераторной установки и защищает электроснабжение и коммунальное хозяйство.
Этот выключатель должен выдерживать перегрузки в течение короткого периода времени, пока не сработает соответствующее защитное реле.
На выбор ATS влияют многие факторы. Агрегат должен иметь правильный размер для нагрузки, которую он обслуживает, а также иметь соответствующие защитные устройства.
Иногда генераторные установки требуют параллельного подключения мощности генератора к сети. Коммунальные предприятия требуют, чтобы подключенное к сети оборудование (включая генераторные установки) не вызывало помех или ухудшало качество обслуживания других потребителей на линии.
Заказчик также не может ухудшить работу предохранительных блокировок и защитных устройств в сети электропитания.
Расчетные коэффициенты автоматического включения резерва
Расчетные параметры распределительного устройства определяются четырьмя факторами: постоянным током, пусковым током, током отключения и выдерживаемым током. Основное внимание уделяется длительному току, но пусковые токи и токи прерывания часто упускаются из виду.
Тип нагрузки определяет пусковой ток. Запуск двигателей может потреблять в шесть-десять раз больше нормального постоянного тока, то же самое можно сказать и о вольфрамовых и люминесцентных лампах.
Резистивные нагревательные нагрузки могут потреблять в три-пять раз больше номинального тока. Необходимо предусмотреть такие кратковременные перегрузки в АВР и защитном оборудовании.
Двигатели при отключении от источников питания временно сохраняют напряжение, поскольку магнитный поток продолжает создаваться вращающимся ротором.
Им нужно время, чтобы поток затух, исключая возможность повреждения генераторной установки или двигателя.
И наоборот, оборудование, такое как компьютеры с системами бесперебойного питания (ИБП), также должно иметь резервную копию на случай, если сбои превысят мощность ИБП. Однако переключение с энергоснабжения на генераторную установку не обязательно должно выполняться немедленно. В этих случаях необходимо определить оптимальное время в зависимости от различных нагрузок.
Типы АВР
Существует два типа АВР, автоматический выключатель и контактор. Тип автоматического выключателя имеет два автоматических выключателя с блокировкой, поэтому в любое время может быть включен только один выключатель.
Контактор более простой конструкции с электрическим приводом и механическим удерживанием. Он работает быстрее, чем автоматические выключатели, что сокращает время переключения.
ATS обеспечивает несколько функций управления работой генераторной установки.
