Автоматические установки пожарной сигнализации предназначены: классификация, из чего состоит и разновидности

Содержание

состав и виды, типы, задачи и требования

Противопожарная автоматика выполняет важную защитную функцию. Существуют два наиболее распространенных вида – это АПС и СОУЭ. Они расшифровываются как автоматическая пожарная сигнализация и система оповещения и управления эвакуацией, соответственно. АПС и СОУЭ взаимодействуют друг с другом и выполняют общую задачу – защиту помещения от возгорания.

Состав и виды АПС: что входит в комплект каждого видаПожарная сигнализация

АПС – это комплекс, который состоит из нескольких важных компонентов, выполняющих свои задачи. К ним относятся сенсоры, кабель, пульт управления и оповещатели.

Для обнаружения пожара используются следующие виды сенсоров:

  1. Тепловые. Фиксируют превышение температуры выше установленного значения.
  2. Дымовые. Проверяют уровень задымления.
  3. Световые. Реагируют на изменение потока света.
  4. Комбинированные.

В качестве оповещателей используются звуковые и световые приборы в комбинации.

Пороговая

Датчики, которые используются в пороговых АПС (автоматические пожарные сигнализации), находятся только в двух состояниях – норма и пожар. Для перехода с первого состояния на второе должно произойти изменение сопротивления. На шлейфе устанавливается большое количество сенсоров, из-за чего невозможно определить, какой именно сработал. Для улучшения качества системы добавляется еще сопротивление в сенсорные приборы и устанавливается резистор на конце кабеля. Это позволяет решить ряд задач:

  1. Возможность создания промежуточных режимов.
  2. Уменьшение риска ложного срабатывания. Пороговая сигнализация

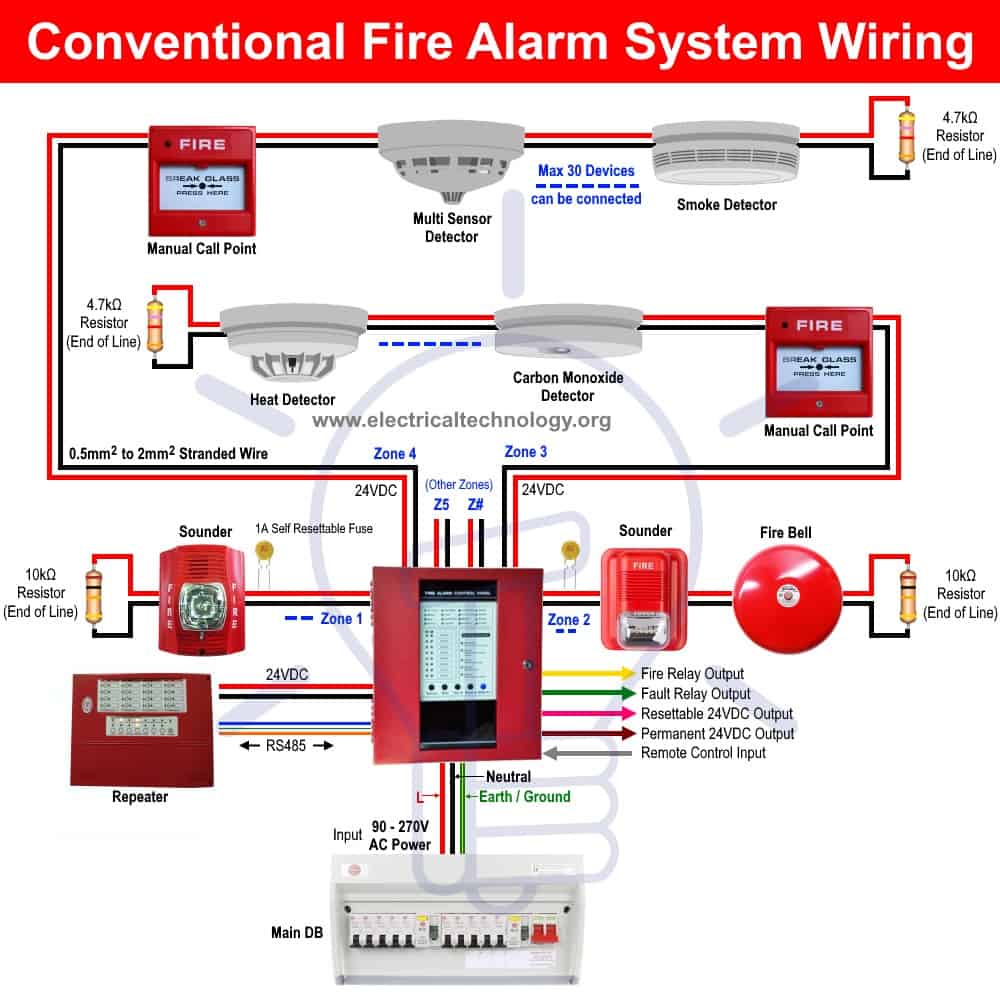

    Пороговая пожарная сигнализация

Сигнализация среагирует, только если отреагировало не менее двух сенсоров.

К преимуществам пороговой системы можно отнести простоту монтажа и невысокую стоимость. Основными недостатками являются: сложность обслуживания, риск ложных тревог из-за пыли, конденсата и других факторов.

Адресно-пороговая

Такие системы пожарной сигнализации являются более усовершенствованными. Это связано с тем, что установленный пульт управления работает по другому алгоритму снятия сигнала с сенсоров. Каждому датчику присвоен свой адрес. Благодаря этому контрольно-приемное устройство легко его отличает от других сенсоров. Пульт постоянно опрашивает датчики об их статусе и наличии неисправностей. Имеются режимы «Норма», «Пожар», «Неисправность» и другие.

В своде правил СП5 номер 13130 описаны условия, в которых ставится только один датчик. К ним относятся:

  1. Сооружение пятой категории пожарной безопасности.
  2. Техническое оборудование может стать причиной пожара.
  3. Контролируемая площадь пожара не превышает зону охвата датчиком.
Адресно-аналоговаяАдресно-аналоговая пожарная сигнализация

По сути, автоматическая установка пожарной сигнализации данного типа отличается от адресно-пороговой более качественным алгоритмом обработки данных. С помощью пульта фиксируются разные факторы, которые могут повлиять на показания датчиков. Эта информация отсеивается, в результате чего уменьшается риск ложных срабатываний.

К преимуществам относят возможность работы в случае обрыва шлейфа и простоту обслуживания.

 Классификация, обоснованность применения и типы пожарной автоматики

Характеристика пожарной автоматики

Виды пожарной автоматики

Система оповещения о пожаре выполняет предупреждение людей, находящихся в здании, о чрезвычайной ситуации. Также она производит координацию действий в случае эвакуации. СОУЭ – это комплекс мероприятий и технических приспособлений, которые предназначены для решения этих задач.

Системы можно разделить на 5 типов в зависимости от способа информирования людей, деления строения на зоны и прочих характеристик. Они представлены в таблице. Под знаком «+» показано обязательное наличие, «-» — отсутствует, «*» — это допустимо.

Характеристика Тип СОУЭ
1 2 3 4 5
Звуковое оповещение + + * * *
Речевое + + +
Мигающие указатели * * * * *
Табло «Выход» * + + + +
Указатели направления движения статические * * + *
Указатели направления движения динамические * +
Деление на зоны * + +
Обратная связь с диспетчерской * + +
Использование нескольких способов организации эвакуации * +

Преимущества и недостатки АПС

К положительным качествам АПС относят:

  1. Быстро реагирует на пожар.
  2. Возможность установки в комплекте с другими системами. Обычно это устройство видеонаблюдения.
  3. Практически отсутствуют ложные реагирования.
  4. Быстрый пуск автоматического пожаротушения.
  5. Мгновенное определение точки возгорания.
  6. Высокая степень надежности микроконтроллеров, которые есть в оборудовании.
  7. Встроенная система блокировки, которая включается в случае короткого замыкания.
  8. Простота использования.

Из минусов выделяют сложность монтажа АПС и СОУЭ и высокую стоимость оборудования.

В чем отличие АПС от обычных ПСПротивопожарная сигнализация

Основное отличие АПС от ПС заключается в автоматизации процесса. Чтобы понять, что такое ПС, нужно расшифровать название – пожарные сигнализации. Они также носят название «ручной извещатель» и представляют собой датчик в виде кнопки с защитным экраном. При появлении возгорания человек нажимает на кнопку.

Для работы АУПС не требуется участие человека. За обнаружение возгорания отвечает сама система.



Противопожарная автоматика выполняет важную защитную функцию. Существуют два наиболее распространенных вида – это АПС и СОУЭ. Они расшифровываются как автоматическая пожарная сигнализация и система оповещения и управления эвакуацией, соответственно. АПС и СОУЭ взаимодействуют друг с другом и выполняют общую задачу – защиту помещения от возгорания.



Взаимодействие с другими системами

После обнаружения возгорания защитное оборудование анализирует ситуацию и подает сигналы на другие системы, с которыми оно связано.

Система оповещения о пожаре

Система пожаротушения

Далее принимается решение о действии, которое зависит от модификации систем:

  1. Тревожное сообщение на пост охраны или пульт централизованного наблюдения.
  2. Активация СОУЭ.
  3. Включение автоматического пожаротушения.
  4. Управляющий сигнал на СКУД для разблокировки дверей и турникетов.
  5. Управляющий сигнал в лифты. Они должны опуститься на первый этаж и открыть двери.
  6. Перевод вентиляционной системы в режим подпора воздуха.
  7. Включение систем дымоудаления.

Радиоканальная

Радиоканальные системы имеют такие же характеристики и принцип действия, что и АСП. Отличие можно понять по расшифровке названия — оно заключается в способе отправки данных с периферии на приемный прибор путем передачи радиосигнала.Радикальная система оповещения о пожаре

Это более дорогостоящие системы. В них есть важное преимущество – отсутствие кабелей и проводов. Устанавливаются преимущественно в музеях, домах с элитным ремонтом, исторических зданиях и других строениях, где невозможна прокладка кабельных трасс.

Система адресной пожарной сигнализации Варта-Адрес

Прибор Варта-Адрес выполняет следующие функции:

  1. Прием оповещений о пожаре или неисправности компонентов АСПС.
  2. Выдает сигнал тревоги и производит последующую передачу информации другим системам.

Позволяет самостоятельно настраивать режимы работы, независимо включать или выключать отдельные элементы автоматизированной системы.

Рекомендации по установке АПС

Монтаж любой системы безопасности начинается с проектирования. Необходимо описать параметры помещения, технические характеристики оборудования. Все это должно производиться с соблюдением правил пожарной безопасности.

Далее производится деление на зоны по степени опасности. Чертежи должен составлять квалифицированный специалист.

Процесс установки извещателя

Установка датчика системы пожаротушения

Перед началом установки автоматизированной системы делают следующее:

  1. Подбирают сенсоры и системы оповещения.
  2. Проектируют АПС.
  3. Высчитывают время работы в автономном режиме.
  4. Проводят провода.
  5. Определяют наиболее опасные зоны.

На монтаж одной системы автоматической пожарной сигнализации обычно хватает одного месяца. Установкой занимаются разные компании, которые имеют лицензии и разрешения на ведение деятельности.

Задачи пожарной автоматики и требования к ней

Основная задача пожарной автоматики – это обнаружение возгорания, предупреждение о его появлении и начале его тушения. В зависимости от условий использования, автоматика должна соответствовать следующим требованиям:

  1. Обнаружение огня на объекте.
  2. Проведение противоаварийных действий.
  3. Стабильность всех компонентов системы.
  4. Независимость от внешних факторов.
  5. Надежность оповещения пожарной сигнализации и прочих модулей.
  6. Малое потребление энергии.
  7. Возможность замены вышедших из строя компонентов.

Системы автоматического пожаротушенияСистема автоматического пожаротушения

Системы АУПТ различаются по режиму работы, степени автоматизации, конструкции и другим критерием. Но самым популярным является деление по действующему огнегасящему веществу. Это может быть вода, пена, порошок, аэрозоль, газ. Выбор зависит от уровня противопожарной защиты объекта. Также важным моментом в выборе является экономическая целесообразность, прогнозируемая скорость распространения пламени.

Особенности подтверждения соответствия средств пожарной автоматики и элементов автоматических систем пожаротушения

В РФ существуют различные формы подтверждения соответствия средств пожарной автоматики заявленным нормам. К ним относится обязательная и добровольная сертификация, декларирование. Документы о соответствии систем АПС и СОУЭ выдают специальные аккредитованные органы.

Заключение

Системы автоматической пожарной сигнализации (АПС) и системы оповещения и управления эвакуацией (СОУЭ) необходимы для создания безопасности в помещении. Они представляют собой набор устройств и приборов, которые должны оперативно обнаружить источник возгорания, предупредить людей об опасной ситуации и потушить пламя.

Видео по теме

Автоматическая установка пожарной сигнализации: классификация и принцип работы

Для больших промышленных или гражданских объектов, использования только ручных средств пожаротушения или вызова пожарного расчета по телефону уже недостаточно. Человек может стать заложником в большом задымленном здании и в итоге погибнуть из-за дезориентации, а сами пожарные вряд ли смогут что-то сделать, если очаг возгорания находится где-то в глубине объекта или на высоте недосягаемой для пожарных лестниц. Сегодня, основной упор в борьбе с пожаром делается на предупреждение и локализацию огня собственными силами с помощью новейших технических средств, а прибывшая бригада может понадобиться только в самом тяжелом случае.

[contents]

Автоматическая установка пожарной сигнализации – это комплексное решение в вопросе обеспечения пожарной безопасности. В составе АУПС может находиться самое различное оборудование, как относящееся непосредственно к процессу устранения пожара, так и не являющееся таковым, но интегрируемое для создания условий безопасной эвакуации. Алгоритм действия системы заключается в следующем:

  • Выявление очага возгорания или задымления;
  • Уведомление дежурного персонала и объявление общей тревоги;
  • Принятие мер для безопасного вывода людей и одновременное тушение пожара, если огня.

  Для каждого случая, АУПС проектируется индивидуально, поэтому и может иметь различные опции, от простейших, например, включение звуковой сигнализации по сигналу датчика, до вариантов, когда по решению системы в целях безопасности отключаются целые промышленные блоки, узлы агрегатов и проводятся другие глобальные мероприятия.

Составляющие АУПС

Несмотря на индивидуальную проектировку, каждая система пожарной сигнализации состоит из стандартных элементов, объединяемых в одну схему:

  1. Пульт приемно-контрольный (ППК) – это центральный орган управления АУПС, производящий опрос датчиков пожарного и дымового контроля и координирующий работу остальных компонентов сигнализации в зависимости от поступающей информации.
  2. Диспетчерский пульт контроля – устройство для отображения информации о состоянии датчиков пожарного и дымового контроля, показа режима работы системы пожаротушения и дистанционного управления системой пожаротушения, путем отправки соответствующих команд на ППК. Пульты выполняются в виде настенной панели со светодиодной индикацией отображающей режим .

  3. Ретрансляторы-маршрутизаторы (РС) – устройства предназначенные для создания беспроводного соединения между различными элементами системы, используются в том случае, когда прокладка кабельной линии нецелесообразна, а также как промежуточные ретрансляторы радиосигнала ППК, когда опрашиваемые устройства находятся за пределами его зоны действия.
  4.  Модули порошкового пожаротушения – это исполнительные органы автоматической системы, представляющие собой огнетушитель, срабатывающий после того, как команду подала автоматическая пожарная сигнализация, либо пуск произведен оператором вручную дистанционно через пульт управления.
  5. Пожарные извещатели (датчики) – это первичные приборы пожарного контроля, именно они формируют сигнал тревоги и передают его на пульт управления. От грамотного выбора типа датчиков и их размещения, зависит, насколько эффективно будет работать вся система в целом. Извещатели подразделяются по виду распознаваемого события, на дымовые, тепловые, датчики пламени и комбинированные.

    При необходимости установки не только пожарной, но и охранной сигнализации или СКУД, предпочтение рекомендуется отдать именно комбинированным моделям извещателей. Таким образом, можно сэкономить значительные средства на покупке оборудования и расходных материалов, так как ни потребуется прокладывать отдельные линии связи а эстетика внутреннего пространства объекта не пострадает от чрезмерного количества установленных камер, датчиков и кабельных каналов.

  6. Пожарные оповещатели – это устройства формирующие сигналы различного типа для оповещения людей о чрезвычайной ситуации. Они могут быть речевыми, сообщая одно или несколько голосовых сообщений о происходящем событии, или светозвуковыми, формируя световые и звуковые сигналы.
  7. Источники бесперебойного питания (ИБП) – устройства используемые для энергоснабжения основных систем жизнеобеспечения после того, как пожарная сигнализация АПС автоматически отключает централизованную подачу электроэнергии, во избежание короткого замыкания из-за возможного повреждения огнем силового электрооборудования или силовых линий. Перевод на автономное питание, в том числе и самой АСП, производится автоматически.
  8. Шлейфы – кабельные линии связи между извещателями, пультом и другими вспомогательными устройствами пожарной сигнализации.

Принцип работы АУПС

Автоматическая система пожаротушения имеет одинаковый алгоритм работы, хотя и отличающийся в деталях, на что влияют особенности и предназначение объекта. До получения сигнала от извещателя, АУПС находится в дежурном режиме, периодически проводя опрос всех датчиков и только после получения сигнала о задымлении, наличии пламени, либо повышении температуры, в пределах контролируемого периметра, происходит переход в рабочий режим.

  1. Сигнал подается на приемно-контрольный и диспетчерский пульты, на последнем сразу же загорается диод соответствующий размещению сработавшего датчика и подается звуковой сигнал.
  2. Если присутствует оператор, то он может принять решение самостоятельно относительно дальнейших действий, например, включить тушащие модули дистанционно с пульта.
  3. Если установлена выдержка по времени и перевод в ручной режим не осуществляется, либо по умолчанию включен автоматический алгоритм действий, то система выполняет действия соответственно ситуации.

Как правило, независимо, от того, обнаружено задымление или пожар, включается пожарное оповещение и указатели аварийных выходов, видимые в густом дыму, а также деблокируются электрические замки пожарных выходов. Одновременно приводятся в действие модули пожаротушения, а при наличии на объекте лифтов, осуществляется автоматический спуск подъемников на первый этаж, после чего кабины блокируются с открытыми дверями. Производится отключение электроэнергии и включается автономная подача от ИБП.

Классификация АУПС

  • Пороговая система – это классический вариант АУПС, еще называемый традиционным. Здесь, ППК просто определяют величину силы тока, протекающего в шлейфе сигнализации, поэтому увидеть можно только два события – нормальный режим и аварийный режим — пожар. Поскольку кроме сообщений об аварийной ситуации, всегда есть необходимость получать служебные, например, о выходе из строя элемента шлейфа или о ложном срабатывании, здесь используется принцип разделения электрического сопротивления шлейфа на различные диапазоны. Учитывая внутреннее сопротивление самого извещателя, появляется возможность посылать сообщения о наличии неисправности и с требованием обратить внимание. В этих системах имеется возможность производить сброс питания автоматически, для проверки срабатывания и обнаружения группы сработавших извещателей.
  • Адресно-опросная – от пороговой сигнализации отличается тем, что здесь производится циклический опрос пожарных извещателей, об их состоянии. Каждый извещатель имеет свой индивидуальный сетевой адрес, что позволяет ему формировать самостоятельно сообщения о своем состоянии, а место возгорания можно определить с точностью до извещателя.
  • Адресно-аналоговые системы — это самое прогрессивное решение из всех предыдущих, так как обладают дополнительным функционалом и в то же время имеют качества адресно-опросных АСП. Решение о положении извещателя принимает ППК, а не сам датчик, то есть, пороги срабатывания для каждого из них можно задать непосредственно в конфигурации контроллера. Становится возможным задать гибкость режимов работы, например, для отдельных помещений установив разные пороги срабатывания привязав их к различным событиям.

Использование автоматики в любой сфере способствует повышению производительности, поэтому неудивительно, что для пожаротушения ее применение имеет нарастающую тенденцию.

Конечно же, монтаж такой системы самостоятельно абсолютно невозможен, так как в лучшем случае, она будет иметь большой коэффициент ложных срабатываний, однако и экономия в вопросах безопасности также неуместна. Обратившись к квалифицированным специалистам, достаточно один раз вложить средства, чтобы получить оптимальное решение и в будущем можно будет избежать больших потерь.

Установки автоматической пожарной и охранно-пожарной сигнализации

Содержание:

Назначение и область применения автоматической пожарной (АПС) и охранно-пожарной сигнализации (ОПС). Основные функции установок пожарной, охранно-пожарной сигнализации.

Классификация, назначение и область применения пожарных извещателей (ПИ). Ручные и автоматические ПИ. Основные параметры пожарных извещателей (ПИ). Виды, состав, принцип действия, технические характеристики, эксплуатация ПИ. Неадресные, адресные и адресно-аналоговые системы пожарной сигнализации.

Назначение и основные функции, область применения, приборов приемно-контрольных приборов приемно-контрольных пожарных.

Назначение и область применения автоматической пожарной (АПС) и охранно-пожарной сигнализации (ОПС).

Пожарная безопасность объекта – состояние объекта, при котором с установленной вероятностью исключается возможность возникновения и развития пожара и воздействия на людей опасных факторов пожара, а также обеспечивается защита материальных ценностей.

В соответствии с ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования» пожарная безопасность объекта должна обеспечиваться:

1.Системами предотвращения пожара.

2.Системами противопожарной защиты.

Система предотвращения пожара – комплекс организационных мероприятий и технических средств, направленных на исключение условий возникновения пожара.

Система противопожарной защиты – совокупность организационных мероприятий и технических средств, направленных на предотвращение воздействия на людей опасных факторов пожара и ограничение материального ущерба от него.

Применение АПС на объекте позволяет при пожаре:

1. Обнаружить пожар на ранней стадии его развития и своевременно сообщить о пожаре в пожарную часть.

2. Ликвидировать или локализовать пожар на ранней стадии.

3. Снизить ущерб от пожара в несколько раз.

Применение АПС на объекте без пожара позволяет:

1. Выполнить необходимые условия лицензирования.

2. Снизить страховые взносы.

Классификация, назначение, применения пожарных извещателей (ПИ).

Виды, состав, принцип действия, технические характеристики, эксплуатация ПИ. Неадресные, адресные и адресно-аналоговые системы пожарной сигнализации.

Система пожарной сигнализации: совокупность установок пожарной сигнализации, смонтированных на одном объекте и контролируемых с общего пожарного поста.

Зона контроля пожарной сигнализации (пожарных извещателей): совокупность площадей, объемов помещений объекта, появление в которых факторов пожара будет обнаружено пожарными извещателями.

Пожарный извещатель (ПИ): устройство, предназначенное для обнаружения факторов пожара и формирования сигнала о пожаре или о текущем значении его факторов.

Схема установки пожарных извещателейСхема установки пожарных извещателей

Пожарные извещатели классифицируются по параметру активации и физическому принципу обнаружения.

Для обнаружения возгорания используются три параметра активации:

  • Концентрация в воздухе частиц дыма;
  • Температура окружающей среды;
  • Излучение открытого пламени.

Под физическим принципом обнаружения понимается конкретный физический процесс, используемый для обнаружения того или иного параметра активации.

Дымовой пожарный извещательДымовой пожарный извещатель

Дымовой пожарный извещатель: пожарный извещатель, реагирующий на частицы твердых или жидких продуктов горения и (или) пиролиза в атмосфере.

Дымовой ионизационный (радиоизотопный) пожарный извещатель: пожарный извещатель, принцип действия которого основан на регистрации изменений ионизационного тока, возникающих в результате воздействия на него продуктов горения.

Дымовой оптический пожарный извещатель: пожарный извещатель, реагирующий на продукты горения, способные воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра.

Тепловой пожарный извещательТепловой пожарный извещатель

Тепловой пожарный извещатель: пожарный извещатель, реагирующий на определенное значение температуры и (или) скорости ее нарастания.

Максимальный тепловой пожарный извещатель: пожарный извещатель, формирующий извещение о пожаре при превышении температурой окружающей среды установленного порогового значения – температуры срабатывания извещателя.

Дифференциальный тепловой пожарный извещатель: пожарный извещатель, формирующий извещение о пожаре при превышении скоростью нарастания температуры окружающей среды установленного порогового значения.

Газовый пожарный извещатель: пожарный извещатель, реагирующий на газы, выделяющиеся при тлении или горении материалов.

Газовый пожарный извещательГазовый пожарный извещатель

Линейный пожарный извещатель (дымовой, тепловой): пожарный извещатель, реагирующий на факторы пожара в протяженной, линейной зоне.

Линейный пожарный извещательЛинейный пожарный извещатель

Пожарный извещатель пламени: прибор, реагирующий на электромагнитное излучение пламени или тлеющего очага.

Пожарный извещатель пламениПожарный извещатель пламени

Автономный пожарный извещательАвтономный пожарный извещатель

Автономный пожарный извещатель: пожарный извещатель, реагирующий на определенный уровень концентрации аэрозольных продуктов горения (пиролиза) веществ и материалов и, возможно, других факторов пожара, в корпусе которого конструктивно объединены автономный источник питания и все компоненты, необходимые для обнаружения пожара и непосредственного оповещения о нем. Автономный источник питания необходимо менять согласно приведенной инструкции на извещатель.

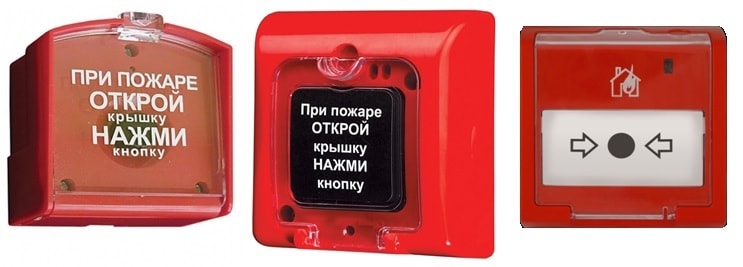

Ручной пожарный извещатель: устройство, предназначенное для ручного включения сигнала пожарной тревоги в системах пожарной сигнализации и пожаротушения.

Ручной пожарный извещательРучной пожарный извещатель

Шлейф пожарной сигнализации: соединительные линии, прокладываемые от пожарных извещателей до распределительной коробки или приемно-контрольного прибора.

Комбинированный пожарный извещатель: пожарный извещатель, реагирующий на два или более фактора пожара.

Адресный пожарный извещатель: пожарный извещатель, который передает на адресный приемно-контрольный прибор код своего адреса вместе с извещением о пожаре.

Виды извещателейВиды извещателей

Назначение и основные функции, область применения, приборов приемно-контрольных приборов приемно-контрольных пожарных.

Прибор пожарный управления: устройство, предназначенное для формирования сигналов управления автоматическими средствами пожаротушения, противодымной защиты, оповещения, другими устройствами противопожарной защиты, а также контроля их состояния и линий связи с ними.

Прибор приемно-контрольный пожарный (ППКП): устройство, предназначенное для приема сигналов от пожарных извещателей, обеспечения электропитанием активных (токопотребляющих) пожарных извещателей, выдачи информации на световые, звуковые оповещатели дежурного персонала и пульты централизованного наблюдения, а также формирования стартового импульса запуска прибора пожарного управления.

Прибор приемно-контрольный пожарный и управления: устройство, совмещающее в себе функции прибора приемно-контрольного пожарного и прибора пожарного управления.

Приборы приемно-контрольные пожарныеПриборы приемно-контрольные пожарные

Литература

  1. Федеральный закон РФ от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
  2. Федеральный закон РФ от 21.12.1994 г. № 69-ФЗ «О пожарной безопасности».
  3. Приказ МЧС России от 18.09.2012 г. № 555 «Об организации материально-технического обеспечения системы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий».
  4. Указание МЧС России от 21.12.2001 г. № 33-4255 «Схема передачи оперативной информации дежурных служб Государственной противопожарной службы».
  5. СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования
  6. ГОСТ Р 53247-2009. Техника пожарная. Пожарные автомобили. Классификация, типы и обозначения.
  7. ГОСТ 26938-86. Пожарная техника. Автомобили тушения. Общие технические требования.
  8. ГОСТ 12.2.047-86. Пожарная техника. Термины и определения.
  9. ГОСТ 27331-87. Пожарная техника. Классификация пожаров.
  10. ГОСТ Р 51017-2009. Техника пожарная. Огнетушители передвижные. Общие технические требования. Методы испытаний.
  11. ГОСТ Р 51057-2001. Техника пожарная. Огнетушители переносные. Общие технические требования. Методы испытания.
  12. ГОСТ Р 53280.4-2009.  Установки пожаротушения автоматические. Огнетушащие вещества. Часть 4. Порошки огнетушащие общего назначения. Общие технические требования и методы испытаний.
  13. ГОСТ Р 53280.5-2009.  Установки пожаротушения автоматические. Огнетушащие вещества. Часть 5. Порошки огнетушащие специального назначения. Классификация, общие технические требования и методы испытаний.
  14. НПБ 163-97*. Пожарная техника. Основные пожарные автомобили. Общие технические требования. Методы испытаний.
  15. СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические.
  16. РД 78.145-93. Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации.
  17. РД 25.964-90. Система технического обслуживания и ремонта автоматических установок пожаротушения, дымоудаления, охранной, пожарной и охранно-пожарной сигнализации.
  18. Качалов А.А. и др. Противопожарное водоснабжение. М.: Стройиздат, 1985.
  19. Иванов А.Ф. и др. Пожарная техника ч. 1, 2. М.: Строиздат, 1988.
  20. Яковенко Ю.Ф. и др. Эксплуатация пожарной техники. Справочник. М.: Стройиздат, 1991.
  21. Собурь С.В. Огнетушители: Учебно-справочное пособие. М.: Пожкнига, 2006.
  22. Собурь С.В. Установки пожаротушения автоматические: Справочник. 2-е изд., доп. М.: Спецтехника, 2002.
  23. Шаровар Ф. И. Автоматизированные системы управления и связь в пожарной охране.

Автоматическая пожарная сигнализация: виды, назначение, сферы применения

Автоматическая система сигнализации о пожаре представляет собой комплекс устройств по сбору, анализу информации о пожарной безопасности зданий и территорий, а также оповещению персонала о возникшей аварийной ситуации. В данной статье рассмотрены типы пожарной сигнализации, их принцип действия и сферы применения.

Содержание

Виды пожарной сигнализации
Состав пожарной сигнализации
Датчики пожарной сигнализации
Назначение и сферы применения

Виды пожарной сигнализации

автоматическая пожарная сигнализация

Как видно из определения, пожарная сигнализация призвана обеспечивать пожарную безопасность не в качестве предотвращения чрезвычайной ситуации, а как узел оповещения о ней. В зависимости от площади помещения и принципа подключения считывающих датчиков, пожарная сигнализация бывает нескольких видов:

  1. Не адресные установки, чаще всего монтируются в не больших помещениях, так как соединение датчиков производится последовательно и при возникновении пожара, определить точное место возгорания не возможно. Сигнализатор выведет на монитор всю группу подключенных приборов, так как на одном проводном шлейфе может находиться до 30 сенсоров.
  2. Адресная сигнализация, является более сложной с технической точки зрения, так как сигнал, поступающий от считывающего элемента, поступает на пульт управления, который может точно определить место возгорания, где находится датчик.
  3. Самой сложной и самой эффективной системой предупреждения о пожаре, является адресно – аналоговая сигнализация. Для ее монтажа не требуется прокладка кабельных трасс, сообщение между датчиками и компьютером управления осуществляется по каналам телеметрии.

Также, по количеству исполняемых задач встречаются простые системы, которые рассчитаны только на оповещение персонала о возникновении пожара и комбинированные. В функции последних, кроме сигнальной, входят также включение и отключение автоматической системы тушения пожара и устройства устранения задымленности в помещении.

Состав пожарной сигнализации

составляющие пожарной сигнализации

Большинство автоматических пожарных сигнализаций схожи по своему оснащению, в их состав входят:

  1. Датчик или сенсор считывающий информацию с участка, в котором он установлен.
  2. Комплект проводов для связи всех элементов.
  3. Пульт управления. В его состав включен компьютер, который обрабатывает собранную информацию и дает команды на включение и выключение всем последующим приборам. Также пульт может быть оборудован монитором для визуализации сигналов и настройки оборудования.
  4. Оборудование по оповещению. После поступления и анализа информации с датчика, процессор дает команду системе, сигнализирующей о наступлении чрезвычайной ситуации. Такими устройствами могут быть звуковые сирены, световые указатели направления эвакуации. Сейчас, появилось множество устройств, которые включают в себя все перечисленные функции.

Также, многие производители комплектуют указанный прибор охранной сигнализацией. Такой комплекс называется охранно – пожарная сигнализация, в состав которой включаются датчики движения, камеры видеонаблюдения, электронные замки допуска. Управление и настройка всех приборов осуществляется единым компьютером.

Датчики пожарной сигнализации

датчики пожарной сигнализации

Датчики, по принципу срабатывания бывают:

  1. Реагирующие на задымление среды в помещения. При возникновении пожара, продукт горения, а именно дым, изменяет прозрачность воздуха и его состав. Сенсор определяет, что задымленность комнаты не соответствует норме и подает сигнал на пульт управления.
  2. Реагирующие на повышение температуры. Существуют возгорания, при которых выделение большого количества тепла, не сопровождается густым задымлением. В таком случае применяются датчики, срабатывающие на резкое повышение температуры.
  3. Комбинированные устройства срабатывают как при повышении тепла, так и при возникновении задымленности, в зависимости от того, что наступит раньше.

Также, в состав комплексной, автоматической пожарной сигнализации могут входить приборы, которые отключают опасные для жизни человека устройства. Например, лифты высотных зданий ламповое освещение и другие.

Назначение и сферы применения

применение пожарной сигнализации

В зависимости от комплектации, автоматическая пожарная сигнализация предназначена для оповещения о возникновении аварийной ситуации, обозначения места возгорания, отключения всех, опасных для жизни электрических приборов и принятия мер по включению системы тушения пожара. Все данные задачи решаются в автоматическом режиме, без участия обслуживающего персонала.

Согласно требованиям закона и нормативных актов МЧС, в обязательном порядке, автоматическими системами пожарной сигнализации должны быть оборудованы общественные здания с большим потоком посетителей, государственные и образовательные учреждения, торговые и развлекательные центры.

План по размещению пожарной сигнализации составляется на стадии проектировки строящегося здания, для определения точек эвакуации, ширины лестничных площадок и проходимости аварийных дверей. Над каждым выходом размещается световой указатель, подключенный к аварийной системе питания и самому пульту управления аварийной сигнализацией. При возникновении пожара, компьютер отключает общее питание помещений и активирует независимый источник слабого тока, который включает аварийное освещение, систему звукового и светового оповещения.

Перед сдачей нового или отремонтированного объекта, он проходит проверку пожарной инспекции, которая определяет степень готовности помещения к эксплуатации. Инспектор пожарного надзора, несет персональную ответственность за каждый проверенный им объект. Если здание не пройдет проверку и заключение эксперта будет отрицательным, то его эксплуатация будет запрещена, до устранения недостатков.

Также в сферу применения автоматической пожарной сигнализации входят производственные предприятия и заводы. В данном случае бытовая система не подойдет, чаще всего здесь устанавливается весь комплекс оборудования, который включает в себя систему звукового и светового оповещения, приборы по удалению задымления и продуктов горения, а также автоматическую установку тушения возгорания.

Стоит отметить, что монтаж подобных устройств, должен выполняться квалифицированными рабочими, установка их своими силами, без специального образования не возможна. Пренебрежение общими правилами оборудования помещений аварийной пожарной сигнализацией, ее не правильная проектировка и установка, может привести к серьезным последствиям.

Автоматическая установка пожарной сигнализации: устройство и назначение

Ручные системы сигнализации стали неактуальными ещё в прошлом веке. Предприятиям крупных размеров требуется применение дополнительных средств автоматики, так как человеческий фактор ненадёжен, особенно на больших площадях. Основной принцип работы пожарной сигнализации – это предупреждение пожара, и только потом его тушение. Современные компании и производители привыкли не рассчитывать на скорое прибытие пожарной бригады и предпочитают устранить возгорание своими силами. Именно для быстрого извещения о возгорании и требуется автоматическая установка пожарной сигнализации (АУПС).

Содержание

Основные конструктивные элементы АУПС
Как работает автоматическая установка
На какие основные виды делятся АУПС
Подводя итоги

Основные конструктивные элементы АУПС

Элементы автоматической установки

Некоторые элементы АУПС могут быть изменены пользователя, делается это специально для удобства эксплуатации, а также учитывая нюансы расположения некоторых помещений. Но система в комплексе остаётся неизменной и имеет следующие основные узлы:

  • Приёмно-контрольный пункт. Является основным узлом, на который завязана работа датчиков системы сигнализации, а также поступающая с них информация. Данный управленческий орган выполняет основную работу пользователя: сверку приходящих сигналов с установленными при настройке параметрами.
  • Пульт диспетчера. Позволяет не только дистанционно управлять системой пожарной сигнализации, но и отображает такую информацию как состояние датчиков контроля, а также режима работы, при котором функционирует система в данный момент. С диспетчерского пульта команды проходят, в основном, через приёмно-контрольный пункт.
  • Ретрансляторы-маршрутизаторы. Позволяют обеспечить беспроводное соединение между основными узлами пожарной сигнализации. Их удобно использовать, если нет возможности для прокладки кабеля.
  • Огнетушители. Представляют собой не обыкновенные устройства для тушения пожаров, а специально спроектированные модули. Срабатывают как по сигналу автоматической системы управления, так и по команде оператора.
  • Датчики. Основные элементы, которые создают сигнал, поступающий на приёмно-контрольный пункт. Система пожаротушения начинается с правильного распределения датчиков по всем помещениям. Грамотная расстановка данных приборов позволяет повысить эффективность системы в целом.
  • Оповещатели. Оповещают пользователей о внештатной пожарной ситуации. В некоторых используется голосовая запись, в других – резкий звуковой сигнал.
  • Аварийные источники энергопитания. Необходимы, так как после сигнала о возникновении пожарной ситуации, система автоматики отключает производство от промышленной энергосети.
  • Кабельная сеть. Используется для соединения всех элементов системы в единое целое. Заменой кабелей служат ретрансляторы-маршрутизаторы, которые используются крайне редко из-за своей высокой стоимости.

Как работает автоматическая установка

Принцип работы автоматической установки

АУПС – это автономная система не только пожарной сигнализации, но и пожаротушения. После установки и настройки, она функционирует от промышленной сети и проводит постоянное сравнение полученных сигналов с заранее настроенными параметрами. Система автоматики начинает работать в полную меру только после получения сигнала о появлении очага возгорания или следов дыма.

Последовательность действий при возникновении сигнала о пожаре:

  • Одновременно данный сигнал отображается на двух основных узлах – приёмно-контрольном пункте, а также диспетчерском пульте. Оборудование пульта представляет собой мнемосхему, на которой соответствующим загоревшимся диодом будет обозначено помещение с нарушением пожарной безопасности. Параллельно индикации включается звуковое извещение о пожаре.
  • При наличии на рабочем месте диспетчера, систему переводят в ручное управление с последующим включением модулей-огнетушителей.
  • При отсутствии оператора, после установленного промежутка времени, сработает запрограммированный алгоритм действий и АУПС приступит к автоматическому тушению пожара.

Современные системы уникальны и выполняют полный комплект действий по обеспечению безопасности без вмешательства пользователя. При появлении дыма или открытого источника огня автоматически запускается звуковая и световая сигнализация. После чего проходит некоторое время, и система автоматически тушит пожар: включаются модули, лифты опускаются на первый этаж и блокируют двери в открытом положении, происходит переход на автономные средства энергоснабжения.

Можно сказать, что АУПС способна самостоятельно выполнить все необходимые по спасению людей действия самостоятельно. Предусмотрены все возможные последствия при пожаре, поэтому автоматическая система способна функционировать без нареканий со стороны пользователей.

На какие основные виды делятся АУПС

Принцип работы автоматической установки

В зависимости от модификации, пользователь может выбрать наиболее подходящую для него автоматическую систем пожарной сигнализации. Имеются определённые различия, которые, в основном, заключаются в наличии дополнительного оборудования и возможностей.

Основные разновидности АУПС:

  • Традиционная (пороговая). Наиболее простая, дешёвая, и из-за этого часто применяемая система пожарной сигнализации. Монтируют приёмно-контрольный пункт, способный контролировать силу тока кабельной сети. Соответственно, система способна работать только в обыкновенном и аварийном режимах. Также такая система контролирует разницу сопротивлений в кабелях сигнализации, что позволяет заранее предупредить пользователя о проблеме.
  • АУПС адресно-опросного типа. Более современная система с повышенной точностью работы. Хорошая продуктивность обеспечена наличием большого количества датчиков и их возможности отправлять на приёмно-контрольный пункт извещение о своём рабочем состоянии. Большее количество датчиков обеспечивает пользователя точностью, с которой можно определить место возгорания.
  • Система адресно-аналогового типа. Данный автоматики обладает возможностью широкой настройки. Принцип действия основан на том, что уровень чувствительности определяет не сам датчик, а непосредственно приёмно-контрольный пункт. Адресно-аналоговые системы позволяют настроить разные датчики под определённый тип помещений. В случае необходимости, можно повысить или понизить их чувствительность.

Вышеперечисленные системы пожаротушения невозможно установить самостоятельно – слишком большие объёмы работы. Поэтому следует обращаться к профессионалам, которые смонтируют автоматическую систему пожаротушения согласно всем нормативным базам.

Подводя итоги

АУПС используют очень часто в современном производстве больших масштабов. Такие системы помогают не только предупредить пользователя о зарождении очага, но и вовремя его локализовать. Самое главное, наличие автоматики позволит вовремя эвакуировать личный состав, обезопасить его от возможных плачевных последствий.

Следует знать, что установка АУПС выходит достаточно затратным процессом. Большое количество автоматики, а также работа, имеют высокую цену. Но стоимость безопасности намного выше.

адресная, аналоговая, беспроводная, взаимодействие с автоматическими системами пожаротушения и оповещения


Безопасность » Сигнализация » Пожарная

Системы пожарной сигнализации

АПС – автоматическая пожарная сигнализация, это совокупность пожарных извещателей, приемно-контрольного прибора и шлейфов – коммуникационных кабельных сетей (или устройств беспроводной связи) их соединяющих.

Эта система предназначена для выявления очага возгорания, информирования дежурного и включения устройств автоматического пожаротушения, эвакуации и т.п.

В зависимости от типа АПС обнаружение пожара может происходить по одному или совокупности следующих признаков: дым, температура (граничная величина или динамическое возрастание), угарный газ, открытое пламя.

Преимущества использования

Благодаря применению автоматической системы пожарной сигнализации обнаружение очага возгорания и действия по его ликвидации происходят на ранних стадиях пожара. Это не только позволяет сохранить материальные ценности от воздействия огня, но и произвести оперативную эвакуацию персонала (посетителей) из зоны поражения.

Эксплуатация современных систем пожарной сигнализации дает следующие преимущества:

  • быстрый запуск различных сопряженных систем: автоматического пожаротушения, эвакуации, управления доступом, вентиляции и кондиционирования (дымоудаления), электроснабжения и др.;
  • оперативное выявление факта и места очага возгорания;
  • высокая надежность оборудования, благодаря применению микроконтроллеров;
  • низкий процент ложных срабатываний;
  • память срабатываний и возможность функционирования при коротких замыканиях (пороговых перепадах напряжения) и отключении электропитания.

Из недостатков АПС можно отметить высокую стоимость оборудования и установки, а также необходимость систематического технического обслуживания сертифицированными специалистами.

Список сооружений, которые должны быть оборудованы системой АПС в обязательном порядке, указан в СП 5.13130.2009 и НПБ 110-03.

УСТРОЙСТВО ПРОТИВОПОЖАРНЫХ СИСТЕМ

Система пожарной сигнализации, независимо от типа, состоит из пожарных извещателей (датчиков, детекторов) и приемно-контрольного устройства, которое осуществляет обработку поступающих сигналов и выводит соответствующую информацию на индикаторную панель.

Наиболее распространенными пожарными извещателями являются:

Дымовые.

Реагируют на появление в воздухе таких продуктов горения, как твердые микрочастицы. Определяют факт возгорания на ранней стадии еще до появления открытого пламени. Не эффективны, если в помещении имеются легко воспламеняемые вещества, быстро переходящие от тления в стадию активного горения и распространения огня.

Детекторы угарного газа.

Определяют наличие в воздухе монооксида углерода. Данные устройства являются довольно дорогостоящими и входят в состав АПС только на объектах с высокими требованиями к пожарной безопасности.

Температурные (тепловые).

Принцип действия наиболее дешевых устройств основан на разрушении под воздействием температуры легкоплавкой вставки между двумя контактами. Срабатывание электрических пороговых моделей основано на изменении электростатических свойств металлических сплавов под воздействием температуры.

Такие устройства могут быть как точечными, так и линейными (термочувствительный кабель). Более дорогостоящие аналоговые устройства действуют практически по тому же принципу, но контроль над изменением состояния металлической пластины осуществляется постоянно, а получаемая информация пересылается на ПКП.

Датчики пламени.

Улавливают излучение в характерном для открытого пламени диапазоне. Устанавливаются в помещениях, где высока вероятность образования очага возгорания с минимальным выделением дыма.

Комбинированные.

Реагируют на совокупность нескольких параметров. Как правило, это сочетание температуры и задымления. Являются надежными приборами с низким количеством ложных срабатываний. Чаще всего производятся в виде автономных модулей для контроля ситуации в небольших закрытых помещениях.

ВИДЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

На данный момент применяется множество моделей и модификаций автоматической пожарной сигнализации. Основные различия состоят в способе передачи и информационном наполнении, передаваемого сигнала. Кроме того есть разница в технических характеристиках и алгоритмах обработки информации, поступающей от извещателей.

Безадресная, пороговая АПС

К приемно-контрольной панели подключаются извещатели последовательно соединённые в один шлейф. Срабатывание пожарных извещателей порогового типа происходит при превышении граничного значения определенного параметра: температура, наличие продуктов горения и т.п.

Все извещатели пожарной сигнализации подключаются к одной слаботочной электрической линии - шлейфу. Активизация хотя бы одного устройства, размыкает шлейф (или изменяет его емкостные параметры) и активирует сигнал тревоги.

Такая система пригодна для установки на объектах небольшой площади с несложной планировкой – помещение средних размеров с низкой вероятностью возгорания.

ДостоинстваНедостатки
Простой монтажНизкая информативность
Несложное обслуживаниеНеобходимы дополнительные меры для обнаружения точного места возгорания
Доступная стоимость оборудованияНаибольшее количество ложных срабатываний среди всех типов АПС
Совместимость устройств*Невозможно проконтролировать работоспособность извещателей

* Обычно пороговые пожарные извещатели срабатывают на размыкание цепи, поэтому для приемно-контрольной панели абсолютно неважен производитель оборудования.

АДРЕСНО-ОПРОСНАЯ АПС

В качестве пожарных извещателей используется более дорогостоящие адресные детекторы. Каждый из них соединён с приемно-контрольной панелью по кольцевой схеме. Срабатывание детекторов происходит при превышении порогового значения, оператор может определить место возникновения очага возгорания.

Также ПКП осуществляет периодический опрос периферийного оборудования на предмет его работоспособности. При обнаружении поломки или отсутствии обратного сигнала на контрольную панель выводится тревожное сообщение, с информацией о вышедшем из строя приборе.

Адресно-опросную АПС рекомендуется использовать для объектов средней площади со сложной планировкой.

Достоинства:

  • быстрое определение точного места возгорания;
  • простота монтажа – все датчики объединены в одну кольцевую структуру;
  • сравнительно небольшое количество расходных материалов и быстрая установка;
  • контроль рабочего состояния периферийных устройств;
  • простота обслуживания и оперативное восстановление работоспособности системы после выхода из строя.

Недостаток: высокая стоимость оборудования и сложность настройки

АДРЕСНО-АНАЛОГОВАЯ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

ПКП производит непрерывный опрос периферийного оборудования. Извещатели передают информацию о текущей величине контролируемого параметра.

На основании заложенного алгоритма осуществляется сравнение нескольких показателей, как относительно граничной величины, так и в динамике изменений. Такой принцип действия минимизирует количество ложных срабатываний и вместе с тем гарантирует выявление очага возгорания на самых ранних стадиях.

Как и в предыдущем типе пожарной сигнализации, оператор сразу получает информацию о месте возникновения возгорания, а периферийные устройства постоянно тестируются на работоспособность.

Учитывая высокую стоимость и сложность настройки оборудования, адресно-аналоговая пожарная сигнализация устанавливается на объектах с наиболее жёсткими требованиями к противопожарной безопасности.

ДостоинстваНедостатки
Минимальное число ложных срабатыванийНаиболее дорогостоящее оборудование из всех имеющихся систем
Высокая скорость обнаружения и точность позиционирования очага возгоранияВысокая трудоемкость и стоимость установки
Постоянный контроль работоспособности оборудованияСложность пуско-наладки и дальнейшего технического обслуживания
РАДИОКАНАЛЬНАЯ

Является одной из разновидностей адресно-аналоговой системы пожарной сигнализации и имеет те же эксплуатационные характеристики и аналогичный принцип действия. Отличие заключается в способе передачи информации от периферийных устройств к приемно-контрольному прибору – посредством радиосигнала.

Такие системы являются наиболее дорогостоящими и их применение оправдано только в случае невозможности прокладки кабельных трасс: исторические здания, музеи, помещения с элитным ремонтом и т.п.

ВЗАИМОДЕЙСТВИЕ С ДРУГИМИ СИСТЕМАМИ

После обнаружения признаков возгорания: дыма, огня, высокой температуры, как по совокупности, так и каждого отдельно, оборудование пожарной сигнализации производит анализ ситуации в соответствии с заложенными алгоритмами.

При принятии решения о возникновении опасной ситуации – пожара, формируются несколько информационных (тревожных) и командных сигнала на активацию других систем, в зависимости от типа и модификации оборудования:

  1. Тревожное сообщение на пульт централизованного наблюдения или пост охраны. Если АПС является адресной, а система безопасности оборудована видеонаблюдением, то дежурный может вывести на экран место предполагаемого возгорания, чтобы оценить реальную обстановку;
  2. Активировать систему оповещения и управления эвакуацией – СОУЭ;
  3. Включить систему автоматического пожаротушения;
  4. Информационно-управляющий сигнал с высоким приоритетом исполнения для системы контроля и управления доступом (СКУД) на разблокировку закрытых дверей и турникетов;
  5. Управляющий сигнал на устройство управления лифтами. Все лифты принудительно опускаются на первый этаж и там блокируются с открытыми дверьми. Эвакуация при пожаре должна происходить исключительно по незадымляемым эвакуационным путям и лестничным клеткам;
  6. Перевод системы вентиляции в режим нагнетания (подпора) воздуха для получения избыточного давления на путях эвакуации;
  7. Разблокировка заслонок системы дымоудаления.

Заключение

Автоматические системы пожарной сигнализации являются комплексными инженерными структурами, проектирование, монтаж и эксплуатация которых должна осуществляться в строгом соответствии с действующими нормативами.

Поэтому установку и техническое обслуживание АПС необходимо доверить только тем организациям и специалистам, которые имеют соответствующие лицензии и допуски.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Типы и виды автоматической пожарной сигнализации (АПС)
