Что такое автоматический диммер. Как работает диммер для регулировки яркости света. Для чего нужен диммер в системе освещения. Виды диммеров и их особенности. Как подключить диммер вместо обычного выключателя.
Что такое автоматический диммер и как он работает
Автоматический диммер — это устройство для плавной регулировки яркости света в помещении. Он позволяет изменять интенсивность освещения в зависимости от времени суток, уровня естественного света или по заданной программе. Основные принципы работы автоматического диммера:
- Встроенный датчик освещенности измеряет уровень света в помещении
- Микроконтроллер анализирует данные с датчика и управляет мощностью ламп
- При снижении естественного освещения яркость ламп плавно увеличивается
- При повышении внешней освещенности яркость ламп автоматически уменьшается
- Можно задать желаемый уровень освещения для разного времени суток
Таким образом, автоматический диммер обеспечивает комфортное освещение и экономию электроэнергии без необходимости ручной регулировки.
Преимущества использования автоматических диммеров
Применение автоматических диммеров в системе освещения дает ряд преимуществ:
- Экономия электроэнергии до 30-50% за счет оптимальной регулировки яркости
- Продление срока службы ламп благодаря плавному включению/выключению
- Создание комфортного освещения в зависимости от времени суток
- Удобство использования — не нужно постоянно регулировать яркость вручную
- Возможность программирования различных сценариев освещения
Автоматические диммеры особенно эффективны в офисах, учебных заведениях, торговых центрах и других общественных помещениях с большим количеством светильников.
Виды автоматических диммеров
Существует несколько основных типов автоматических диммеров:
- Аналоговые — работают на основе тиристоров или транзисторов
- Цифровые — используют микроконтроллеры для точного управления
- Беспроводные — управляются по Wi-Fi или Bluetooth
- Встраиваемые — монтируются в распределительный щит
- Настенные — устанавливаются вместо обычного выключателя
Выбор конкретного типа диммера зависит от особенностей помещения, типа ламп и требований к функционалу системы освещения.
Принцип работы автоматического диммера
Как работает автоматический диммер для регулировки яркости освещения:
- Датчик освещенности измеряет уровень света в помещении
- Микроконтроллер сравнивает текущий уровень с заданным
- При отклонении подается сигнал на регулятор мощности
- Регулятор плавно изменяет напряжение на лампах
- Процесс повторяется циклически для поддержания нужного освещения
Современные модели также могут учитывать время суток, присутствие людей в помещении и другие факторы для более точной регулировки яркости.
Где применяются автоматические диммеры
Основные сферы применения автоматических диммеров:
- Офисные помещения
- Торговые центры и магазины
- Учебные заведения
- Медицинские учреждения
- Склады и производственные помещения
- Жилые дома и квартиры
- Гостиницы и рестораны
- Музеи и выставочные залы
Автоматические диммеры позволяют создать оптимальное освещение и сэкономить электроэнергию в помещениях любого типа и назначения.
Как подключить автоматический диммер
Порядок подключения автоматического диммера вместо обычного выключателя:
- Отключить электропитание на щитке
- Снять старый выключатель
- Подключить провода к клеммам диммера согласно схеме
- Установить диммер в монтажную коробку
- Проверить надежность соединений
- Включить питание и протестировать работу диммера
- При необходимости настроить параметры регулировки
Для правильного подключения рекомендуется внимательно изучить инструкцию к конкретной модели диммера. При отсутствии навыков работы с электропроводкой лучше обратиться к специалисту.
Настройка автоматического диммера
После установки автоматического диммера необходимо выполнить его настройку для корректной работы:
- Задать минимальный и максимальный уровень яркости
- Настроить чувствительность датчика освещенности
- Установить желаемый уровень освещения для разного времени суток
- Задать задержку включения/выключения (при наличии датчика движения)
- Настроить режимы работы (ручной, автоматический, программируемый)
- Синхронизировать с другими диммерами в системе умного дома
Правильная настройка позволит максимально эффективно использовать возможности автоматического диммера для создания комфортного освещения.
Покупайте автоматический диммер стильные и долговечные
Купить. автоматический диммер на Alibaba.com, чтобы обеспечить несколько уровней освещения в гостиной, столовой или гостиной в зависимости от настроения и тона дня или времени года. Выбирайте изменение цвета. автоматический диммер, чтобы придать вашему дому красочный вид, или легко настраиваемые классические и современные варианты, чтобы настроить декор комнаты в соответствии с вашими уникальными требованиями. Бывают малой интенсивности. автоматический диммер для эффективного ночного освещения и вариантов высокой интенсивности для дневного освещения.
Найти. автоматический диммер с многофункциональными переключателями включения и выключения, которые позволяют эффективно изменять настройки освещения. Существуют более продвинутые параметры, которые имеют предустановленные функции и память настроек, поэтому они могут автоматически подстраиваться под часто используемые настройки. Выбирал из большого. Каталог автоматический диммер, включая однополюсные, многополюсные, подключаемые, трех-, четырехполюсные и интеллектуальные решения, все из которых являются энергоэффективными и экономичными.
Файл. автоматический диммер, доступные на Alibaba.com, совместимы с множеством световых решений, включая электронные лампы низкой частоты, лампы накаливания, компактные люминесцентные лампы с регулируемой яркостью и магнитные низкочастотные лампы. Эти. автоматический диммер также доступны во многих вариантах стилей, включая переключение, вращение, нажатие, слайд, качельку и многие другие выдающиеся стили. Каким бы ни было ваше домашнее освещение, откройте для себя. автоматический диммер доступны во многих уникальных мощностях и конфигурациях.
Найдите на Alibaba.com интригующие с эстетической точки зрения и высококачественные продукты, чтобы отремонтировать решения для домашнего освещения для превосходную производительность. С продуктами, доступными в разнообразных. автоматический диммер и выгодные предложения, вы найдете лучшие решения для уникальной настройки домашнего освещения.
Книга набора «Йодо» и исходный код проектов [Амперка / Вики]
Электронная версия инструкции из набора Йодо. Самая актуальная информация по примерам, помощь и подсказки именно здесь!
Электронная версия
Эксперименты
1. Лампа
Светодиод сделаем, который всегда горит. Микроконтроллер использовать, чтобы просто свет включить — это перебор. Но ведь учишься ты!
- Light.js
var myCoolLamp = require('@amperka/led').connect(P1); myCoolLamp.turnOn();
2. Маячок
Мигающий светодиод сделаем. Можешь показывать им, что живо устройство или действия ждёт.
- Beacon.js
var led = require('@amperka/led').connect(P1); led.blink(0.1, 0.9);
3. Кнопочный выключатель
Свтеа переключатель давай сделаем. Клик — свет включится, клик — выключится.
- Switch.js
var led = require('@amperka/led') .connect(P1); var button = require('@amperka/button') .connect(P3); function myCoolButtonHandler() { led.toggle(); } button.on('press', myCoolButtonHandler);
4. Телеграф
Звуковых сообщений простых передатчик сделаем мы. Телеграмму поможет передать он.
- Telegraph.js
var buzzer = require('@amperka/buzzer') .connect(P5); var button = require('@amperka/button') .connect(P3); button.on('press', function() { buzzer.turnOn(); }); button.on('release', function() { buzzer.turnOff(); });
5. Диммер
Силы света регулятор сделаем мы. Ручку крути, чтобы сторону выбирать свою: тёмную или светлую.
- Dimmer.js
var pot = require('@amperka/pot') .connect(A0); var led = require('@amperka/led') .connect(P1) .turnOn(); function updateBrightness() { var val = pot.read(); led.brightness(val); } setInterval(updateBrightness, 10);
6. Автоматический диммер
Разум диммеру дадим. Пусть тем ярче свет горит, чем окружающий мир темнее.
- AutoDimmer.js
var led = require('@amperka/led') .connect(P1) .turnOn(); var sensor = require('@amperka/light-sensor') .connect(A2); setInterval(function() { var luxes = sensor.read('lx'); var level = 1 - luxes / 50; led.brightness(level); }, 10);
7. Умное освещение
Энергию сбережём давай. Свет во тьме включаться и на рассвете гаснуть заставим. Границу света и тьмы потенциометр задаст.
- SmartLight.js
var led = require('@amperka/led') .connect(P1); var pot = require('@amperka/pot') .connect(A0); var sensor = require('@amperka/light-sensor') .connect(A2); setInterval(function() { var threshold = pot.read() * 100; var luxes = sensor.read('lx'); if (luxes < threshold) { led.turnOn(); } else { led.turnOff(); } }, 10);
8. Элементарный синтезатор
Музыкой заняться пора. С космическим звучанием и одной ручкой синтезатор построим.
- BasicSynth.js
var buzzer = require('@amperka/buzzer') .connect(P5) .turnOn(); var pot = require('@amperka/pot') .connect(A0); setInterval(function() { var freq = 20 + 4000 * pot.read(); buzzer.frequency(freq); }, 10);
9. Терменвокс
В игру изящества добавим. К датчику ладонь приближай и отдаляй, чтобы ноту задать.
- Thereminvox.js
var buzzer = require('@amperka/buzzer') .connect(P5) .turnOn(); var sensor = require('@amperka/light-sensor') .connect(A2); var button = require('@amperka/button') .connect(P3); button.on('press', function() { buzzer.toggle(); }); setInterval(function() { buzzer.frequency(20 * sensor.read('lx')); }, 10);
10. Пантограф
- Pantograph.js
var servo = require('@amperka/servo') .connect(P13); var pot = require('@amperka/pot') .connect(A0); setInterval(function() { var angle = 180 * pot.read(); servo.write(angle); }, 20);
11. Переезд
Кораблей движением управлять нужно нам. Палку-управлялку сделаем, что шлагбаумом дикари зовут, со звуком и светом для надёжности пущей. Кнопку нажми, чтобы проезд закрыть. Снова нажми, чтобы открыть.
- Crossing.js
var trigger = require('@amperka/button') .connect(P2); var buzzer = require('@amperka/buzzer') .connect(P5) .frequency(50); var light = require('@amperka/led') .connect(P1); var barrier = require('@amperka/servo') .connect(P13) .write(90); var closed = false; trigger.on('press', function() { closed = !closed; if (closed) { buzzer.beep(1, 0.5); light.blink(1, 0.5); barrier.write(0); } else { buzzer.turnOff(); light.turnOff(); barrier.write(90); } });
12. Консольный люксометр
Устройство соберём, что на компьютер силу света посылает. За её величиной в виде числа сможем следить мы.
- ConsoleLightmeter.js
var sensor = require('@amperka/light-sensor') .connect(A2); setInterval(function() { var lx = sensor.read('lx').toFixed(0); var time = getTime().toFixed(0); console.log(time, 'sec', '->', lx, 'luxes'); }, 1000);
13. Экранный люксометр
Предыдущее устройство улучшим. Доступным родной язык станет нам. Издалека за показаниями следить возможно будет.
- ScreenLightmeter.js
var sensor = require('@amperka/light-sensor') .connect(A2); setInterval(function() { var lx = sensor.read('lx').toFixed(0); USB.write(lx+' lx'+'\r\n'); }, 200);
14. HTML-термометр
- HTML-Thermometer.js
var thermometer = require('@amperka/thermometer') .connect(A4); setInterval(function() { var celsius = thermometer.read('C'); USB.write('<div>'+'temperature'+'</div>'+celsius.toFixed(1)+'\r\n'); }, 1000);
15. Ультразвуковая линейка
Расстояние измеряющий прибор сделаем мы. В Serial Projector смотри, чтобы точную дистанцию знать.
- UltrasonicRuler.js
var sonic = require('@amperka/ultrasonic') .connect({trigPin: P10, echoPin: P11}); setInterval(function() { sonic.ping(function(err, val) { if (err) { USB.write(err.msg+'\r\n'); } else { USB.write(val.toFixed(0)+' mm'+'\r\n'); } }, 'mm'); }, 100);
16. Парктроник
Для манёвров точных парктроник сделай. Непрерывный звук будет, когда препятствие близко. Прерывистый сигнал издаст он, если ещё до столкновения время есть.
- Parktronic.js
var sonic = require('@amperka/ultrasonic') .connect({trigPin: P10, echoPin: P11}); var buzzer = require('@amperka/buzzer') .connect(P5) .frequency(440); setInterval(function() { sonic.ping(function(err, val) { if (val < 5) { buzzer.turnOn(); } else if (val < 20) { buzzer.beep(0.1, 0.1); } else if (val < 50) { buzzer.beep(0.2, 0.2); } else { buzzer.turnOff(); } }, 'cm'); }, 100);
17. Сканер ИК-пультов
Пульта инфракрасный свет научу видеть. Код кнопки нажатой в консоль устройство выведет. Любой пульт подойдет ему. Приём сигнала светодиод покажет.
- IR-Scanner.js
var ir = require('@amperka/ir-receiver') .connect(P7); var light = require('@amperka/led') .connect(P1); ir.on('receive', function(code, repeat) { if (!repeat) { console.log('*******'); } console.log('0x' + code.toString(16)); light.toggle(); });
18. ИК-выключатель света
Светом с пульта управлять будем. Кнопкой, которая свет переключает, та станет, что первой после включения платы нажмёшь.
- IR-LigthSwitch.js
var ir = require('@amperka/ir-receiver') .connect(P7); var light = require('@amperka/led') .connect(P1); var powerCode = null; ir.on('receive', function(code, repeat) { if (repeat) { return; } if (powerCode === null) { powerCode = code; } if (code === powerCode) { light.toggle(); } });
19. Пульт киномана
USB-устройство построим, которое клавиатурой притворяется. Видеоплеером VLC с инфракрасного пульта сможешь управлять ты.
- CinephilesMate.js
var ir = require('@amperka/ir-receiver') .connect(P7); var kb = require('@amperka/usb-keyboard'); var rewindCode = 0xfd20df; var forwardCode = 0xfd609f; var playCode = 0xfda05f; ir.on('receive', function(code, repeat) { if (code === playCode) { if (!repeat) { kb.tap(kb.KEY.SPACE); } } else if (code === rewindCode) { kb.tap([kb.MODIFY.CTRL, kb.KEY.LEFT]); } else if (code === forwardCode) { kb.tap([kb.MODIFY.CTRL, kb.KEY.RIGHT]); } });
20. Генератор паролей
Устройство сделаем, что из 16 символов пароли совершенно случайные придумывает. Кнопку надолго зажми, чтобы новый пароль задумать. Кратко кнопку нажми, чтобы у курсора пароль текущий ввести.
- PasscodeGen.js
var button = require('@amperka/button') .connect(P3, {holdTime: 0.5}); var buzzer = require('@amperka/buzzer') .connect(P5); var kb = require('@amperka/usb-keyboard'); var random = require('@amperka/hw-random'); var password = ''; function generatePassword() { password = ''; while (password.length < 16) { var code = random.int(33, 126); password += String.fromCharCode(code); } } button.on('hold', function() { generatePassword(); console.log(password); buzzer.beep(0.1); }); button.on('click', function () { kb.type(password); }); generatePassword();
21. Excel-робот
Клавиатурного робота напишем, который каждые 5 секунд в новую строку Excel освещённость и температуру вбивает. Запись чтобы начать, Excel запусти и в ячейку А2 курсор поставь. Чтобы запись прекратить, ещё раз кнопку нажми. На ночь робота оставь. По записанным данным график построй. Изменение данных в динамике увидишь ты.
- ExcelRobot.js
var lightSensor = require('@amperka/light-sensor') .connect(A2); var thermometer = require('@amperka/thermometer') .connect(A4); var button = require('@amperka/button') .connect(P3); var kb = require('@amperka/usb-keyboard'); var timer = require('@amperka/timer') .create(5); button.on('press', function() { if (timer.isRunning()) { timer.stop(); } else { timer.tick().run(); } }); timer.on('tick', function() { var time = getTime(); var lx = lightSensor.read('lx'); var c = thermometer.read('C'); kb.type(time.toFixed(0) + '\t' + lx.toFixed(0) + '\t' + c.toFixed(0) + '\n'); });
22. Умный шлагбаум
Из проекта 11 переезд улучшим, самостоятельным сделаем его. Сам проезд закроется, если препятствие увидит. Обратно откроется он, как только на 4 секунды пустоту увидит.
- SmartBarrier.js
var sonic = require('@amperka/ultrasonic') .connect({trigPin: P10, echoPin: P11}); var buzzer = require('@amperka/buzzer') .connect(P5) .frequency(50); var light = require('@amperka/led') .connect(P1); var barrier = require('@amperka/servo') .connect(P13) .write(90); var hysteresis = require('@amperka/hysteresis') .create({high: 0.5, highLag: 4, low: 0.5, lowLag: 0}); setInterval(function() { sonic.ping(function(err, val) { if (err) return; hysteresis.push(val); }, 'm'); }, 100); hysteresis.on('low', function(val) { buzzer.beep(1, 0.5); light.blink(1, 0.5); barrier.write(0); }); hysteresis.on('high', function(val) { buzzer.turnOff(); light.turnOff(); barrier.write(90); });
23. Тревожная кнопка
Тёмные силы отпугнуть чтобы, звонкую сирену собери. Кнопку нажми, чтобы тревогу включить. Ещё раз нажми, чтобы прекратить.
- AlarmButton.js
var button = require('@amperka/button') .connect(P2); var buzzer = require('@amperka/buzzer') .connect(P5); var light = require('@amperka/led') .connect(P1); var animation = require('@amperka/animation') .create({ from: 0, to: 1, loop: true, updateInterval: 0.01 }); var armed = false; animation.on('update', function(val) { light.brightness(val); buzzer.frequency(1000 + 4000 * val); }); button.on('press', function() { armed = !armed; buzzer.toggle(armed); light.toggle(armed); if (armed) { animation.play(); } else { animation.stop(); } });
24. Театральный свет
Для представлений свет сделай, который плавно гаснет и мягко нарастает.
- TheatreLight.js
var light = require('@amperka/led') .connect(P1) .turnOn() .brightness(0); var button = require('@amperka/button') .connect(P3); var anim = require('@amperka/animation') .create() .reverse(); anim.on('update', function(val) { light.brightness(val); }); button.on('press', function() { anim.reverse().play(); });
25. Настольный радар
Роботу голову соберём. Дальномер крутиться будет, чтоб перед собой пространство понять. В виде круговой диаграммы через Serial Projector работу наблюдай.
- TableRadar.js
var ultrasonic = require('@amperka/ultrasonic') .connect({trigPin: P10, echoPin: P11}); var servo = require('@amperka/servo') .connect(P13); var canvas = { width: 800, height: 500, radius: 300, margin: 150 }; var sectors = { count: 18, current: 0, direction: 1 }; sectors.values = new Array(sectors.count); function dumpSvg() { var svg = []; svg.push('<svg + canvas.width + 'px' + '" + canvas.height + 'px'); svg.push('" xmlns="http://www.w3.org/2000/svg">'); var cx = canvas.width / 2; var cy = canvas.height - canvas.margin; var astep = Math.PI / sectors.count; for (var i = 0; i < sectors.count; ++i) { var fill = 'black'; var stroke = 'green'; var r = sectors.values[i]; if (!r || r > canvas.radius) { fill = 'none'; stroke = 'white'; r = canvas.radius; } if (i === sectors.current) { stroke = 'yellow'; } var a1 = astep * i - Math.PI / 2; var a2 = a1 + astep; var x1 = cx + r * Math.sin(a1); var y1 = cy - r * Math.cos(a1); var x2 = cx + r * Math.sin(a2); var y2 = cy - r * Math.cos(a2); x1 = x1.toFixed(0); y1 = y1.toFixed(0); x2 = x2.toFixed(0); y2 = y2.toFixed(0); svg.push('<path d="'); svg.push('M' + cx + ' ' + cy + ' '); svg.push('L' + x1 + ' ' + y1 + ' '); svg.push('A'+r +' '+r +' 0,0,1, '+ x2 + ' ' + y2 + ' '); svg.push('Z'); svg.push('" stroke="' + stroke + '" fill="' + fill + '" />'); } svg.push('</svg>'); svg.push('\r\n'); USB.write(svg.join('')); } setInterval(function() { ultrasonic.ping(function(err, val) { sectors.values[sectors.current] = val; sectors.current += sectors.direction; if (sectors.current === sectors.count - 1 || sectors.current === 0) { sectors.direction = -sectors.direction; } servo.write(sectors.current *180 / sectors.count); dumpSvg(); }, 'mm'); }, 300);
А что же дальше?
Прошел все задания? Молодец! Теперь ты смело можешь испытать свои силы и фантазию в реализации собственных проектов. А если ты уже слышал об «Интернете вещей» и хочешь узнать, что это такое, попробуй наше дополнение к набору «Йодо». Ещё одно продолжение — «Автополив» — познакомит тебя с системой автополива растений, а расширение «Робоняша» поможет собрать няшного мобильного робота. Всё только начинается!
Как подключить диммер вместо выключателя
Смотрите также обзоры и статьи:
Прибор для уменьшения или увеличения интенсивности света представлен не только в формате с дистанционным пультом управления, но и без такового, и название ему – диммер стационарный сенсорный. Диммеры работают от одного канала связи, поэтому могут препятствовать сигналу радиоприемника, микрофона или стереосистемы. Эту особенность следует учесть при монтировании устройства и нужно применить особую, исключающую, схему подключения.
Область примененияЧаще всего такое устройство как диммер применяется для регуляции яркости и степени освещенности светодиодных ламп и лент. Стоит рассмотреть то, что из себя представляет собственно сама светодиодная лампа, а также LED-шлейфы, и как именно с ними взаимодействует диммер, по какой схеме.
Светодиодная лампа с каждым днем набирает популярность в Украине и мире, быстро заменяя свои устаревшие аналоги – натриевые, галогенные, люминесцентные и накаливания. Купить светодиодную лампу необходимо, если клиент понимает, какую пользу дают эти новые источники света. Светодиоды – это миниатюрные кристаллы света, которые производят яркость от пяти и до тридцати люмен, безопасны для окружающей среды, имеют длительный период работы, долговечны, экономят до 90% электроэнергии.
Светодиодная лампа предназначена для производства интенсивного света в естественном оттенке, приближенном к солнечному. Лампы не мерцают в противовес галогеновым, которые совершают свыше тысячи невидимых глазу вспышек в течение часа. Светодиоды не излучают лучей в инфракрасном и ультрафиолетовом оттенке, безопасны для человеческого глаза, не требуют специальной утилизации после выхода из строя.
Каждый ватт потребляемой энергии воспроизводит 75-90 люмен света, а значит лампа в 7-9 ватт заменит по яркости и интенсивности свечения стоваттную лампу накаливания. Кроме того, LED-лампа прослужит до 50 тысяч часов, за этот период сменить пришлось бы от сорока и до пятидесяти ламп накаливания и до 25 «экономок» с иными типами технологии производства света.
Лампы светодиодные представлены множеством разновидностей форм, размеров, цветов, предназначения, мощности, цоколя и т.д. По типам цоколя различают светодиодные лампы стандартов Е14, Е27, Е40, которые относятся к вкручивающемуся типу алюминиевого цоколя для использования в патронах аналогичной величины. Стандарт Е указывает на осветительный элемент, названный в честь Эдисона, а цифровое обозначение указывает на расстояние между контактами цоколя в миллиметрах.
Другой тип цоколя – штырьковый – присущ лампам акцентного и направленного света обозначений MR16, GU10, G4, G9. Их часто используют для подсветки витрин, вывесок, рекламных стендов, стеллажей, в оформлении автосалонов, стопперов, габаритов, номерных знаков, поворотников.
Отдельной разновидностью изделий со штырьковым цоколем на основе светодиодных кристаллов является трубчатая лампа разновидности Т8, которая пришла на замену галогеновым аналогам, используемым в офисных светильниках с хромированными светоотражателями.
Чтобы купить светодиодные лампы по привлекательной цене, необходимо определиться с требуемой мощностью и рабочим напряжением прибора. Эти изделия работают в своем большинстве от напряжения 220 вольт, однако штырьковые часто снабжаются и низковольтным значением в 12 или 24 вольта. Для низковольтных моделей требуется дополнительно купить блок питания или трансформатор напряжения.
Еще одной сферой применения диммеров является их взаимодействие в светодиодных лентах. Купить такую ленту в последнее время стало весьма распространенным запросом у клиентов салонов света, промышленных супермаркетов и магазинов светотехники. Объяснить повышенный спрос на товары с использованием новейшей технологии производства экономичных кристаллов довольно просто – светодиоды завоевывают рынок осветительных элементов за счет крайне выгодных качеств, в числе которых значительная экономия энергоресурсов, высокая производительность, долговечность и надежность. Один кристалл продуцирует свет яркостью от пяти и до 30 люмен, а светодиодная лента, мощностью 10 ватт выдает свечение на уровне 75-ваттной лампы накаливания.
Тем более – светодиодная лента – это новая разновидность осветительного прибора в принципе, которую удалось получить благодаря последовательному размещению на гибкой металлической печатной плате длиной пять метров череды миниатюрных светодиодов. Теперь оформить освещение по периметру комнаты или офиса, на фасадах домов и пристроек не составит труда. Не нужно протягивать контакты, подключать патрон – достаточно просто прикрепить ленту к поверхности или установить в профиль.
Светодиодная лента зачастую используется для создания дополнительного, вспомогательного света, однако в последнее время ею заменяют и основное, привычное в светильниках и люстрах. Большинство лент с тыльной стороны имеют двусторонний скотч, благодаря чему устройство элементарно устанавливается на любую ровную поверхность и может огибать углы, стенки, ниши.
По типам светодиодная лента разделяется на стандартные негерметичные и герметичные модели с кристаллами разной величины, цвета и яркости. По типам светодиодов основными являются SMD 5050, 2835, 5014, 3014, 3528, где цифры указывают на параметры величины в миллиметрах. Негерметичные ленты имеют покрытие только защитным фиксирующим клеем ЗМ, а герметичные – одностороннее или двустороннее силиконовое покрытие для защиты светодиодов от влаги. Степень выбора влагозащищенности шлейфа напрямую зависит от планируемой сферы применения. Вне помещений, в ванных комнатах и на кухнях к использованию допускает только лента с индексом герметичности не ниже IP65.
Важным параметром в работе светодиодной полоски является также и рабочее напряжение, которое может использоваться для правильной эксплуатации светодиодной ленты. В основном по характеристикам купить можно низковольтные шлейфы с напряжением в 4,8, 12 или 24 вольта. Чтобы подключить их к розетке, необходимо дополнительно купить подходящий по мощности блок питания.
Основываясь на полученную информацию, можно смело спрогнозировать какие Лед-источники подойдут к осветительным приборам в доме, а может возникнуть желание дополнительного элемента освещения в виде светодиодной ленты, матрицы, модуля, гирлянды, вывески, стенда или прожектора.
Виды диммеровПодразделяют три основных вида диммеров для регулировки яркости и степени освещенности объектов и помещений в доме и на производстве. Это в частности:
- Диммер беспроводной;
- Стационарный сенсорный;
- Диммер с инфракрасной индикацией и типом передачей сигнала.
Диммер стационарный – это в первую очередь действительно статическая надежность. Можно подумать, что такое устройство несколько менее удобно, чем с пультом дистанционного управления. Однако такая разновидность устройства имеет свои достоинства. Во-первых, пульт ДК может потеряться или сломаться.

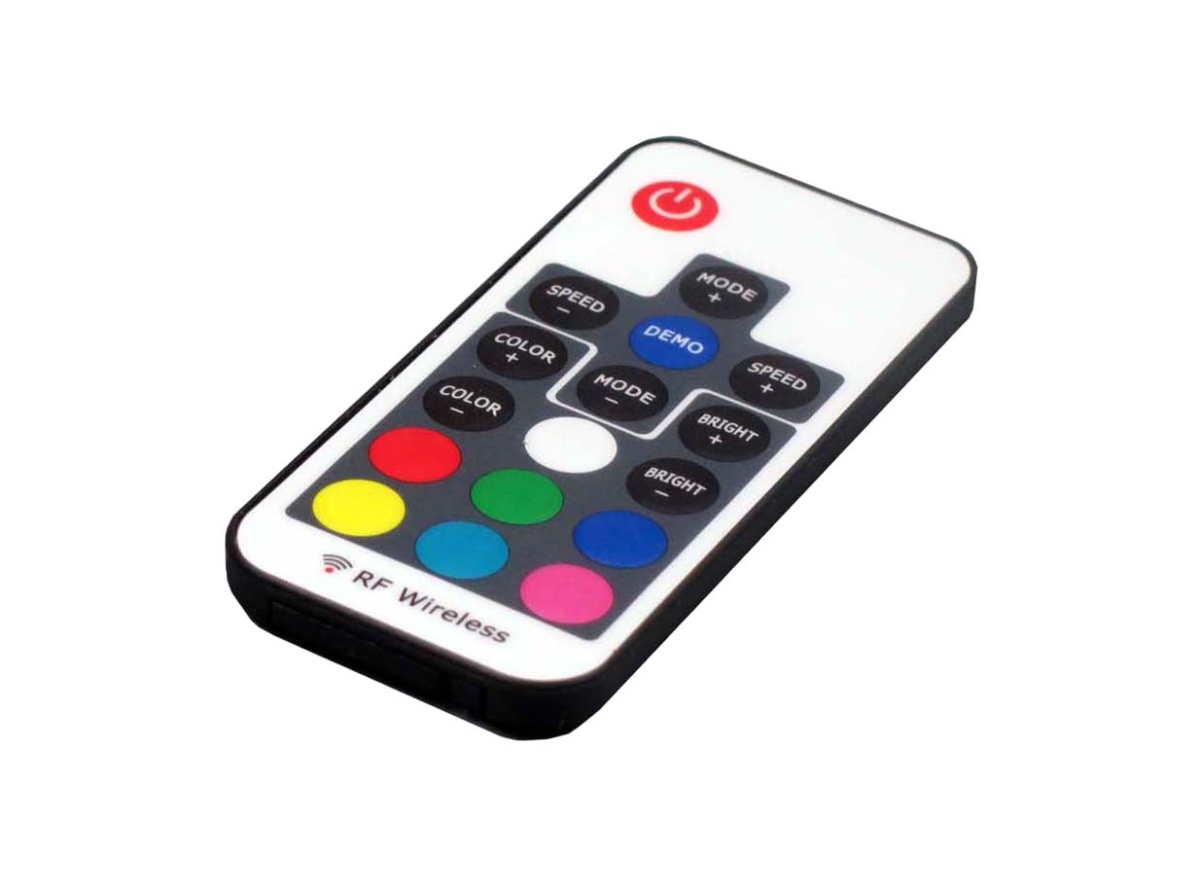

В случае пульта с инфракрасным портом, проблема возникнет лишь в замене самого универсального дистанционника на другой аналогичный, а вот радиоуправляемый так просто поменять не получится – нужно демонтировать всю ленту и устанавливать новый диммер. Вот и получается, что лучше несколько раз подняться с дивана или офисного кресла, чем впоследствии производить полную замену устройства.
Дополнительные функцииОбычный стационарный регулятор яркости на панели содержит только кнопки, которыми не совсем удобно управлять прибором, в отличие от сенсорного. В виду того, что диммер монтируется в цепи между блоком питания и лентой, и должен быть доступным для касания, в интерьере его заметно. Поэтому дизайнеры придумали специальный квадратный формат, по типу МР3 плеера белого или черного цвета, в зависимости от цветовой гаммы в помещении. Малые размеры и современный дизайн делают его стильным элементом декора квартиры, студии, офиса, ресторана, кафе, бара и пр. помещений.
Подключение диммераОн фиксируется непосредственно в профиле рядом с монохромной светодиодной лентой, управлять им можно только с панели в месте крепления. Это устройство нового поколения, т.к. в отличие от обычного кнопочного стационарного диммера, оно выполнено из сверхчувствительного сенсорного стекла, которое в одно прикосновение реагирует на необходимый уровень яркости.
Также происходит и смена режима устройства – от плавного перехода света от одного кристалла к другому до интенсивного мерцания. Управление происходит за счет монтирования небольшого сенсорного кольца, где отмечены уровни интенсивности света от 5% до 100%, прибор позволяет от прикосновения включаться или выключаться, сохраняя при этом заданную заранее программу и тип освещения.
Стандартный сенсорный диммер работает от силы постоянного тока в восемь ампер, обладает мощностью 96 ватт и небольшими размерами: 86 миллиметров в длину, 86 миллиметров в ширину и 36 миллиметрами в толщину. Размеры точь-в-точь повторяют параметры разъема для розетки или выключателя, поэтому монтировать диммер проще простого. Напряжение, допустимое для корректной эксплуатации – 12 или 24 вольта.
Кроме того, стоит знать, что диммер может заменить по функционалу собой выключатель, если настроить его на самую меньшую яркость, при которой он фактически не использует электроэнергию, а значит и практически выключает светодиодную ленту из сети.
ВыводыСегодня невозможно представить ни одно современное помещение без экономичных источников света. Они не так давно вошли в наш обиход, однако успели прочно в нем обосноваться, стать просто незаменимыми в пору тотальной экономии энергоресурсов на планете. Почему все выбирают светодиодные лампы и ленты? Да потому что один ватт затраченной в таком источнике света энергии на единицу света соответствует 10 ваттам в лампе накаливания. А значит экономический эффект в 10 раз является неоспоримым фактором для повсеместного использования именно LED-ламп.
Чаще всего такое устройство как диммер применяется для регуляции яркости и степени освещенности светодиодных ламп и лент. Диммеры работают от одного канала связи, поэтому могут препятствовать сигналу радиоприемника, микрофона или стереосистемы. Смена режима устройства происходит следующим образом: от плавного перехода света от одного кристалла к другому до интенсивного мерцания.
Прибор для уменьшения или увеличения интенсивности света представлен не только в формате с дистанционным пультом управления, но и без такового, и название ему – диммер стационарный сенсорный. Любой вид такого прибора монтируется в цепи между блоком питания и лентой, и должен быть доступным для касания, в интерьере его заметно. Однако малые размеры и современный дизайн делают его стильным элементом декора квартиры, студии, офиса, ресторана, кафе, бара и пр. помещений. Управление происходит за счет монтирования небольшого сенсорного кольца, где отмечены уровни интенсивности света от 5% до 100%, прибор позволяет от прикосновения включаться или выключаться, сохраняя при этом заданную заранее программу и тип освещения.
Чтобы выбрать подходящую модель и правильно понять, какая схема между блоком питания и лентой или светодиодной лампой, следует по графикам в инструкции подключить требуемый провод в устройство методом параллельной сборки.
Купить диммер как стационарный, так и дистанционный инфракрасный, беспроводной, сенсорный по приемлемой цене, можно в интернет-магазинах, проверенных временем и опытом фирм и компаний. Чтобы продавец не первый год успешно реализовывал все желания клиентов в сфере экономного светодиодного освещения, имел широкий выбор продукции, невысокую стоимость и высочайшее качество, которые привлекают с каждым днем все новых покупателей.
На сайте должны работать профессиональные онлайн-консультанты, которые учитывая параметры заказа, подбирают оптимальный вариант приобретения, разъясняют нюансы и достоинства каждого заинтересовавшего товара. Чтобы поскорее определиться с заказом на сайте и купить устройство в круглосуточном режиме можно проконсультироваться с опытным и грамотным специалистом, который ответить на все вопросы и подберет наиболее оптимальный прибор. Вся продукция сертифицирована и имеет гарантийный период обслуживания от полугода и до пяти лет. Сайт оснащен подробным каталогом продукции, каждый товар имеет детальное описание, полноформатное фото для иллюстрации.
Опубликовано: 2020-10-20 Обновлено: 2020-10-20
ПОДХОДЯЩИЕ ТОВАРЫ
Поделиться в соцсетях
Как работает диммер?
Диммер от английского слова dim, что означает затемнять. В русском варианте устройство называется светорегулятор или ступенчатый реостат или вариатор с французкого, что означает регулятор электрической мощности.
Возможности диммера
Вопросы экономии энергоресурсов в доме актуальны всегда. Использование диммеров, позволяющих регулировать уровень освещения, помогает снизить расход электроэнергии. Устройство дает возможность контролировать освещенность определенной зоны, интенсивность работы группы светильников либо отдельного источника света.
Изобретены эти приборы были еще в конце XIX века, но применять их стали, как ни странно, не так давно. Создание уютной атмосферы с приглушенным светом с их помощью – дело нескольких секунд. Но главной причиной, по которой многие люди используют диммеры, – это, несомненно, комфорт.
Принцип работы диммера (ступенчатого реостата)
Диммер изготовлен по принципу реостата. Он состоит из набора резисторов, с помощью которых можно регулировать освещение. Всем нам хорошо знакомы уроки физики со школьной скамьи: двигая рычаг реостата влево или вправо, лампочка загоралась ярче или тускнела.
Любой проводник электрического тока оказывает ему определенное сопротивление, которое измеряется в омах. Чем больше сопротивление, тем меньше напряжение электрического тока. Теперь такой реостат в миниатюре доступен каждому. Устанавливается в домашних условиях вместо обычного выключателя — для регулирования освещения.
диммер (светорегулятор)Разнообразие моделей диммеров
Каждому виду ламп соответствует определенный прибор, учитывающий их мощность и напряжение. Существуют нажимные, поворотные и сенсорные устройства.
По способу управления различают одинарные и групповые диммеры, регулирующие работу одного или сразу нескольких светильников. Каждая группа светильников нуждается в отдельном светорегуляторе. Объединяя приборы в осветительные зоны, можно плавно менять уровень их освещенности по необходимости, используя клейпад, – специальную панель для дистанционного управления.
Преимущества диммера
Светорегуляторы позволяют претворять в жизнь практически любое дизайнерское решение, связанное с освещением помещения. Есть возможность сделать подсветку определенной зоны или предмета, чтобы добиться большего уюта или акцентировать внимание в нужном направлении.
Регулировка освещения с помощью диммера
Максимально яркий свет в комнате требуется не всегда. В темное время суток в спальне или детской достаточно мягкого спокойного освещения. Использование диммеров для регулирования уровня освещенности дает возможность существенно снизить затраты на электроэнергию. В 20-30 раз продлевается время жизни ламп накаливания и диодных светильников, которые, работая не в полную силу, в более мягком температурном режиме, испытывают меньшие нагрузки, реже перегорают.
Сенсорное диммирование настольной лампы
Возможность управлять светом дистанционно – это плюс в копилку дополнительного комфорта в доме. Не надо зависеть от щелчка выключателя, вставать с дивана, достаточно нажать кнопку на пульт. Когда же освещение на основе диммеров подключено к системе «Умный дом», то все эти действия производятся в автоматическом режиме.
Использование светорегуляторов в быту выгодно не только с точки зрения повышения комфорта, но и в плане экономии. Чем проще управление, тем удобнее им пользоваться. При покупке диммеров нужно руководствоваться именно этим принципом. Монтаж подобных систем лучше доверить профессионалам.
Прежде чем выбрать диммер (светорегулятор), стоит задаться такими вопросами:
- Cколько будет в цепи освещения ламп?
- Какая мощность потребителей будет использоваться?
Наиболее распространенные диммеры на 300 Вт, 500 Вт.
Преимущественно диммеры управляются с помощью поворотной рукоятки, по часовой стрелке — прибавить, против часовой — убавить. Бывают сенсорные светорегуляторы, но они менее распространены.
Затемнение освещения с помощью диммира
Потребность в освещении может меняться. Иногда хочется мягкого-приглушенного тона, в другом случае, когда у нас много гостей, приглушенный свет будет неуместным.
Бывают три типа диммера (светорегулятора)
- диммер-управление сети на 220 В.
- диммер-управление сети, работающей через понижающий трансформатор на 12 В.
- диммер для люминесцентных ламп. Например, MGU510.XXZD 40VA компании Schneider Electric из серии Unica, лампы работающие с электронной ПРА (пускорегулирующий аппарат).
Во время приобретения покупки, обязательно уведомите продавца, какой диммер вам требуется.
При правильном подборе диммера (светорегулятора) и соблюдении всех правил, вы сможете создать по-настоящему комфортную атмосферу в вашем доме.
Схема подключения диммира
Преимущества галогенной лампы.
Оцените качество статьи:
Диммер на 2 кВт. Темнитель света.
ВНИМАНИЕ все приборы греются, но не настолько чтобы паниковать!
ОБЩИЕ СВЕДЕНИЯ
Для регулировки и увеличения срока службы свечения ламп накаливания с плавным пуском, светодиодных прожекторов большой мощности или нагревательных элементов.
Фазовый регулятор мощности ― это электронное устройство, пропускающее в нагрузку определенную часть каждого полупериода переменного напряжения.
Простой способ установки прибора между источником и потребителем электроэнергии.
Прибор используется для наружной установки (Возможна внутренняя установка прибора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети ― 50 ― 270 В.
2. Номинальная частота ― Гц 50.
3. Максимальная нагрузка ― 2000 Вт.
4. Мощность, потребляемая от сети ― 0,25 Вт.
5. Габаритные размеры ― 115х115х65 мм.
6. Степень защиты реле ― IP 56.
7. Климатическое исполнение ― УХЛ ― 1.
8. Масса прибора 205 г., в упаковке ― 225 г.
9. Условия эксплуатации:
― температура окружающей среды от ― 30 до + 40 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Регулятор выпускается в герметичном корпусе с присоединением проводов питания и активной или резистивной нагрузки.
Сбоку прибора установлен потенциометр для регулировки выходного напряжения.
ПОДКЛЮЧЕНИЕ ПРИБОРА
Обязательно установите автоматический выключатель на выходе прибора в соответствии с подключенной нагрузкой.
При замене перегоревших ламп установите автоматический выключатель на клеммы ФАЗА и НАГРУЗКА, включите автомат и замените лампы!
― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость.
― Диаметр подключаемых проводов должен быть не больше размера гермоввода.
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 мм ² использовать наконечники.
― Закрыть пластиковую крышку.
КОМПЛЕКТ ПОСТАВКИ
1. Блок ― 1 шт.
2. Гермоввод ― 2 шт.
3. Паспорт ― 1 шт.
4. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
— При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Выключатель с регулятором яркости света, как подключить
Раньше регулирование освещенности помещений проводилось реостатом. Существенным недостатком у этих приборов было большое потребление электроэнергии, независимо от яркости. При минимальной мощности лампы электричество расходовалось в том же количестве, что и при максимальной, поскольку большая часть нагревала реостат.
Регулирование освещения в комнате
Преимущества и недостатки
Сейчас регулятор электрической нагрузки (диммер) можно купить в магазине электротоваров. Он применяется в основном для изменения яркости ламп разных типов и имеет следующие преимущества:
- изменение интенсивности свечения ламп;
- задание автоматического изменения яркости Автоматический диммер свечения с помощью таймера;
- дистанционное управление;
- используется как выключатель и для задания режимов свечения ламп: плавное изменение, создание световых картин, мигание;
- увеличение долговечности ламп за счет плавного пуска;
- экономия потребляемой электроэнергии.
Регуляторы имеют недостатки:
- посторонние помехи мешают работе устройств, у которых отсутствуют фильтры;
- генерация помех для других приборов, принимающих радиосигналы;
- не все устройства экономят электроэнергию;
- выход из строя при малых нагрузках.
Типы диммеров
Разновидности диммеров
Простейшее устройство с регулировкой имеет выключатель и поворачиваемую ручку. От положения потенциометра зависит яркость регулятора. Диммер подходит для управления лампами накаливания и галогенными. По мощности он подбирается не менее чем на 15% выше подключаемой максимальной нагрузки. У него должна быть встроенная защита от короткого замыкания. Самый простой вариант – это плавкий предохранитель.
Диммер бывает следующих типов:
- Накладной. Чаще всего содержит вспомогательный реостат и используется для светодиодных лент.
- Проходной – для больших площадей помещений.
- Двух- и многоканальные – выбираются по количеству ламп и режимов контроля.
Где не надо устанавливать диммеры?
- В местах общего пользования, где частое применение не позволит выполнять их основные функции. Везде можно устанавливать встроенные в выключатели приборы плавного включения ламп, позволяющие увеличить срок их службы.
- В местах, где нет определенности с установкой светильников.
Способы регулирования
- Механический – поворот ручки. Сначала диммер включается до щелчка, а затем делается установка яркости. Поворотно-нажимное устройство удобнее, поскольку можно применять выключатель с постоянной настройкой регулятора.
- Электронный: кнопочный, клавишный. Можно использовать как выключатель и регулятор.
- Сенсорный – на панели управления реализуется множество разных функций.
- Дистанционный – управление по радиосигналу или с помощью ИК-пульта.
Типы ламп для диммеров
- Лампы накаливания и галогенные на 220В. Для изменения силы света могут применяться любые диммеры, поскольку нагрузка только активная (не обладает индуктивностью и емкостью). Недостатком является смещение спектра в сторону красного цвета при снижении напряжения. Ограничение по мощности у светорегуляторов существует в пределах 60-600 Вт.
- Низковольтные галогенные лампы. Для них применим понижающий обмоточный трансформатор, к которому требуется регулятор, способный работать с индуктивной нагрузкой. На нем присутствует маркировка RL. При использовании электронного трансформатора устанавливаются емкостные нагрузки.
Для галогенных ламп необходимо плавное изменение напряжения, что увеличивает срок их службы. Последние модели определяют тип нагрузки и подстраиваются под него, изменяя алгоритм управления. Можно одновременно регулировать разные группы ламп: накаливания и галогенные.
- Люминесцентные лампы. Если они запускаются через выключатель, стартер тлеющего разряда и электромагнитный дроссель, обычный диммер и реостат к ним не подходят. Здесь нужна электронная пускорегулирующая аппаратура (ЭПРА).
- Светодиодные лампы. Для них регулирование напряжения приводит к изменению спектра. Поэтому светодиоды регулируются изменением длительности подаваемых импульсов. Мерцание при этом не замечается, так как частота их следования достигает 300 кГц.
Подключение регуляторов к нагрузке
Подключение к нагрузке производится последовательно (рис. а). Регулятор работает также, как выключатель, но последний целесообразно устанавливать отдельно, поскольку при выходе из строя от частых переключений придется менять дорогостоящий диммер на новый.
Схемы подключения диммеров
Главным требованием является соблюдение полярности. Фаза всегда подключается к входной клемме диммера, обозначенной буквой L, а с выходной –провод идет на лампу. Обнаружить фазу можно индикатором напряжения.
В разрыв провода фазы часто устанавливают выключатель (рис. б). Он располагается ближе к двери, а диммер – около кровати, чтобы было удобно управлять.
Можно установить еще один регулятор и подключить их между собой параллельно (рис. в). Для этого в распределительную коробку следует провести по 3 провода от каждого устройства. Подобную коммутацию, похожую на проходные выключатели, делают в длинных коридорах.
Применение диммеров отличается по количеству нагрузок. Одинарный метод заключается в подключении одного прибора или объединенных в общую группу. Следующий способ управления основан на акцентных подсветках для выделения отдельных зон.
Регулируемая подсветка помещения
Подключение диммера
Регулятор крепится в монтажной коробке как обычный выключатель. Сначала его подключают при отсутствии напряжения в подводящих проводах, а затем устанавливают в коробку. Затем надеваются рамка и ручка регулирования яркости.
Схемы
Основная схема регулирования интенсивности света ламп у большинства обычных приборов одинакова. Различие заключается только в дополнительных деталях для обеспечения более плавного управления и создания устойчивости на нижних пределах.
Для подачи напряжения на лампу следует открыть симистор (рис. а). Для этого между электродами надо создать напряжение.
Схемы с симисторной регулировкой для ламп накаливания: а – простейшая; б – усовершенствованная
В начале положительной полуволны заряжается конденсатор C через переменный резистор R. При достижении определенного значения симистор открывается. При этом загорается лампа. Затем симистор закрывается и аналогичная ситуация происходит на отрицательной полуволне, поскольку полупроводники пропускают ток в обоих направлениях.
Таким образом, на лампочку поступают «обрубки» полуволн с частотой 100Гц, чего не было, когда применялся реостат. Со снижением яркости все в большей степени проявляется мерцание света. Чтобы этого не было, в схему добавляются детали, как изображено на рис. б. Симисторы устанавливаются по действующей нагрузке, а допустимое напряжение составляет 400В.
Подбирая величины резисторов и конденсаторов, можно менять начальный и конечный моменты зажигания и стабильность свечения лампы.
Для светодиодных ламп
Несмотря на экономичность светодиодных ламп, гирлянд и лент, вопросы энергосбережения также к ним относятся. Часто возникает потребность снижения яркости свечения. Светодиодные лампы с обычными диммерами не работают и в процессе регулирования быстро выходят из строя. Для этого применяются специальные регуляторы двух разновидностей: изменение напряжения питания, управление методом широтно-импульсной модуляции – ШИМ (интервалов включения нагрузки).
Устройства с регулировкой освещенности путем изменения напряжения дорогие и громоздкие (реостат или потенциометр). При этом они плохо подходят к низковольтным лампам и включаются только при 9В и 18В.
Современный регулятор является сложным устройством, обеспечивающим плавный запуск ламп, управление яркостью и задание режимов переключения света по таймеру.
Светодиодная лампа отличается от обычных лент и сборок, подключить которые можно только с помощью дополнительных устройств. Ее основные особенности следующие:
- Наличие стандартных цоколей типов E, G, MR для подключения.
- Возможность работы с сетью без дополнительных приспособлений. Если лампа питается напряжением 12В, в ее характеристиках вспомогательные устройства оговариваются.
- Создаваемый световой поток не должен существенно отличаться от стандартных значений.
Для обеспечения необходимого режима работы внутри лампы встраивается драйвер, выполняющий полезные функции. Если он предусматривает диммирование, в паспорте и на упаковке об этом сказано. Яркость таких ламп при этом может регулироваться с помощью обычных регуляторов.
Если диммирование не предусмотрено, следует приобретать специальные устройства управления с ШИМ-регулировкой. Они различаются типами установки:
- модульные (в распределительных щитках) с управлением от выносных регуляторов, дистанционных пультов или по специальным шинам;
- расположенные в монтажной коробке, как под выключатель, с поворотным или кнопочным управлением;
- выносные блоки, монтируемые в потолочных конструкциях (для точечных светильников и светодиодных лент).
Регуляторы на основе ШИМ работают на дорогостоящих микроконтроллерах, не подлежащих ремонту. Проще изготовить самодельное устройство на базе простой микросхемы. Диммер, изготовленный на основе таймера NE555, устойчиво работает при напряжении 3-18 В с выходным током до 0,2 А.
Схема диммера для светодиодных ламп
Периодичность колебаний обеспечивается генератором, состоящим из резистора и конденсатора. Величиной переменного резистора можно задавать интервал включения и отключения нагрузки на выходе 3 микросхемы. Полевой транзистор здесь служит усилителем мощности, поскольку микросхема не справится с нагрузкой от светодиодных ламп. Если ток через них превышает 1А, для транзистора необходим радиатор охлаждения.
Диммер можно подключить к RGB лентам для синтеза света. Только здесь потребуется 3 устройства: по одному на каждый цветовой канал, а затем на все вместе устанавливается один общий выключатель.
Для люминесцентных ламп
Регулирование яркости ламп может производиться с помощью ЭПРА, выполняющих главную функцию их запуска. Простая схема приведена на рис. ниже.
Управление люминесцентной лампой с помощью ЭПРА
Напряжение на лампу подается с генератора частоты 20-50 кГц. Контур, образованный емкостью и дросселем, входит в резонанс и зажигает лампу. Чтобы изменить силу тока и тем самым интенсивность света, надо изменить частоту. Диммирование производится только после выхода лампы на полную мощность.
Регулируемый ЭПРА создается на базе контроллера IRS2530D с 8 выводами. Устройство является полумостовым драйвером на 600 В с функциями запуска, диммирования и защиты от выхода из строя. Интегральная схема позволяет реализовать все необходимые способы регулирования через 8 выводов и применяется во многих способах изменения яркости ламп.
Блок-схема электронного управления люминесцентными лампами
Выбор. Видео
Про правильный выбор диммеров лучше заранее узнать из видео.
При покупке диммера следует внимательно изучить его технические характеристики и определить, для каких типов ламп он предназначен. Правильный выбор устройства позволяет легко подключить его своими руками без помощи специалистов.
Оцените статью:Диммер — Построй свой дом
У каждого человека существует свое световосприятие, при котором ему комфортно находиться в помещении. Имея в арсенале стандартную люстру и торшер сложно добиться этого комфорта даже с помощью тщательного подбора лампочек. Чтобы эта задача не была такой трудной, вместо обычного выключателя, стоит установить диммер. Вот о том, что такое диммер, какими бывают светорегуляторы и как выбрать диммер, мы и поговорим в этой статье.
Светодиодный диммер
Светорегулятор или светодиодный диммер – это одновременно и переключатель мощности, и регулятор интенсивности освещения. С его помощью можно не только включать и выключать свет в комнате, но и плавно регулировать его яркость. Такая регулировка, помимо комфорта для глаз, позволяет экономить электроэнергию, а также значительно продлить срок службы осветительных приборов. В настоящее время диммеры широко применяют при проектировании и строительстве система «Умный дом».
Виды диммеров
Отличительной чертой диммеров, является их способность управлять сразу несколькими осветительными приборами. Для этого они имеют нескольких каналов, количество которых может варьироваться от 1 до 24. В зависимости от места монтажа, диммеры можно разбить на три вида:
Настенный диммер
Настенный диммер — это аналог стационарного выключателя. Как правило, в нем предусмотрено от 12 до 24 канала (на 1 канал допустимая нагрузка 1-3 кВт).
Рэковый диммер
Рэковый диммер монтируется в рэковую стойку, которая необходима для крепления, а также установки различного звукового оборудования. В рэковом светорегуляторе 12 каналов, с допустимой нагрузкой 2-5 кВт на каждый канал.
Подвесной диммер
Подвесной диммер. Как правило он располагают возле источников освещения, имеет 4 канала с максимальной мощностью до 3 кВт.
Диммер для ламп
Большое разнообразие ламп в современных светильниках (лампы накаливания, низковольтные галогенные, люминесцентные, светодиодные) накладывает определенные условия на выбор диммеров. Неправильно подобранное устройство может просто не заработать с теми или иными светильниками. Именно поэтому на рынке представлены устройства для обычных ламп накаливания и низковольтных галогенных ламп (они часто используются в частных домах для подсветки территории), а также есть специальные приборы для светодиодных и компактных люминесцентных ламп.
Если говорить об обыкновенных лампах накаливания, то это самый простой вариант использования светорегулятора. Его устанавливают в штатное место обыкновенного выключателя.
Для галогенных ламп используют специализированный диммер в схеме которого присутствует понижающий трансформатор, способный понизить напряжение до эксплуатационных значений галогенной лампы.
Если вы используете светодиодные лампы 220В., то при выборе светорегулятора стоит обратить внимание на некоторые нюансы. В настоящее время выпускаются лампы, которые поддаются регулировке, и для которых диммер использовать нельзя. Для этого достаточно посмотреть их на упаковку. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая, то вы можете выбрать регулятор как для обычных лампочек. Если вы будете использовать светодиодные ленты, то они управляются при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.
Выключатель с диммером
Аналоговой диммер
Управляющим сигналом аналоговых диммеров выступает постоянное напряжение, которое изменяется в пределах от 0 до +10 В. В зависимости от величины данного напряжения, будет регулироваться напряжение на нагрузке. Управляющий сигнал при этом поступает от пульта управления.
Цифровой диммер
Цифровые диммеры — более современные и профессиональные регуляторы света. Здесь управляющим сигналом служит цифровая последовательность. Протокол управления DMX512 позволяет передавать данные о состоянии 512-ти каналов, каждый из них имеет порядка 256 градаций яркости. Основа цифрового диммерного блока — микропроцессор, который по определенному алгоритму преобразует цифровую информацию в сигнал управления симисторами.
Цифро-аналоговый диммер
Цифро-аналоговые диммеры являются по своей сущности комбинацией цифрового преобразователя и аналогового диммера. Подобный подход, несмотря на сложнейшую схемотехнику, позволяет силовой блок сделать универсальным, который в зависимости от управляющего сигнала способен работать как аналоговый или цифровой диммер.
Управление диммером
Поворотный диммер
Управление данным устройством осуществляется за счет поворота ручки. Освещение зажигается при начальном повороте ручки, а яркость света регулируется ее вращением. Отключение устройства происходит в крайнем положении – когда послышится характерный щелчок. Поворотные диммеры подходят для любого помещения, где требуется один уровень освещенности при включении прибора.
Нажимной диммер
В этом устройстве включение света происходит нажатие кнопки. Далее при вращении ручки изменяется интенсивность светового потока. Благодаря вмонтированному микроконтроллеру устройство может запоминать уровень свечения ламп. Запоминать действия пользователей им позволяет вмонтированный микроконтроллер. У некоторых регуляторов бывает несколько кнопок.
Нажимные светорегуляторы предназначены для помещений, которые не нуждаются в изменении уровня освещенности при каждом включении света. Пользователь один раз выставляет нужный уровень освещенности и затем использует только опцию включения-выключения, не регулируя яркость освещения.
Сенсорный диммер
Управляются прикосновением к панели или поверхности светильника. Ими управляют посредством легкого прикосновения к поверхности светильника или панели Touch Pad. Так получится включить или выключить освещение. Если же палец удерживать на сенсоре, свет будет возрастать плавно, а после достижения максимума станет уменьшаться. Внешняя эффектная панель такого светорегулятора с подсветкой создает оригинальность и респектабельность в интерьере.
Клавишные диммеры
Клавишные диммеры похожи на традиционные выключатели, но совершеннее кнопочных светорегуляторов. При нажатии на клавишу включается и выключается свет, а яркость его можно контролировать при удерживании клавиши в активном состоянии больше чем на 3 секунды.
Характеристики диммеров
Подключаемая максимальная мощность к диммеру
При выборе светорегулятора, прежде всего, обратите внимание на максимальную, подключаемую к нему мощность. Например, цифра 600 W на светорегуляторе показывает, суммарную нагрузку, которую можно к нему подключить. 600 W хватит для подключения десяти ламп по 60 Вт.
Допустимая мощность в реальности оказывается меньше указанной, это зависит от коэффициента загрузки каналов. Например, светорегулятор на 4 канала с допустимой мощностью 2,5 кВт на каждый канал, имеет коэффициент загрузки 75%.
Таким образом, в любой момент времени могут работать на полную мощность только 3 канала, или все они могут быть включены на 75% мощности. Поэтому неплохо, если у вас получится повесить на канал, примерно на 30-50% меньше нагрузки, чем указывается в паспорте.
Подключаемая минильная мощность к диммеру
Также обращайте внимание и на минимальную мощность, не все приборы способны управлять маломощными осветительными приборами, хотя такие задачи приходится решать достаточно часто. К слову сказать, уверенная работа на небольшой нагрузке считается подтверждением качества применяемого силового прибора и правильности схемотехнических решений.
Продолжительность работы диммера
При выборе диммера стоит убедиться, что он в состоянии неограниченно по времени регулировать заявленную мощность без перегрева. Иначе реальная нагрузка, которую вы безбоязненно к нему подключите, окажется меньше ожидаемой. Кроме того, чем выше будет коэффициент загрузки, тем конструкция диммера надежнее, и меньше риск выхода светорегулятора из строя.
Охлаждение диммера
Если планируется использовать светорегулятор в помещении с повышенным уровнем температуры, следует выбирать прибор со встроенной системой вентиляции. При других равных условиях система активной вентиляции облегчает работу диммера. Интенсивность работы вентилятора в самых продвинутых конструкциях диммеров зависит от уровня температуры, которая поддерживается внутри корпуса.
Автоматический выключатель диммера
Диммер является очень энергонагруженным прибором. Каждый канал выдает мощность на нагрузку в несколько киловатт. Поэтому подобное устройство должно быть оборудовано соответствующими средствами защиты, главным элементом которой является автоматический выключатель. Когда возникает перегрузка, и существует опасность перегрева и плавления проводки, автоматический выключатель своевременно отключает аварийную линию.
Как выбрать диммер
И так, как выбрать диммер? В магазине вам вряд ли удастся заглянуть внутрь прибора, но при проверке работоспособности диммера после его установки, вполне возможно сделать некоторые выводы. Обратите внимание на вид светорегулятора — чем аккуратней выглядит прибор, тем больше вы можете ему доверять. После этого осмотрите автоматы защиты каналов.
Сечение проводов в диммере
Прислушайтесь, как будет работать светорегулятор во время колебания напряжения при подключенной нагрузке. Если вы отметили изменяющееся гудение блока диммера при изменении уровня яркости, то в аппарате есть дроссель. Если вы смогли заглянуть внутрь, то помните, что сечение рабочего провода не должно быть меньше 1,5 кв., а вводного не меньше 6 кв. Иначе при полной загрузке может оплавиться изоляция, что в свою очередь приведет к короткому замыканию.
Цвет платы в диммере
Если провода увязаны в жгуты, это свидетельствует об общей аккуратности. Платы должны иметь синий или зеленый цвет. Это значит, что использована краска, способная дополнительно защищать элементы и плату от влаги и механических воздействий. Если вы видите двухстороннюю плату, значит, защита должна быть с двух сторон.
Если в диммере есть вентилятор, то он должен иметь подшипники. Радиатор системы охлаждения не должен быть менее 100 кв\см на 1 силовой элемент, в противном случае уже при нагрузке в 2 кВт, диммер будет похож на печку.
Стабилизатор напряжения в диммере
Неплохо, если в светорегуляторе имеется стабилизация выходного напряжения диммера. Коэффициент стабилизации определяют как изменение выходного напряжения светорегулятора при изменении напряжения в электросети. Наличие стабилизатора нужно, если в сети постоянно «скачет» напряжение. Стабилизатор в этом случае не позволит подавать больше 220 вольт на нагрузку. С другой стороны стабилизация не позволяет свету моргать (блекнуть) при провалах напряжения в электросети, которые вызваны тонким проводящим кабелем, неравномерностью загрузки фаз и прочими проблемами, что связаны с качеством силового ввода светорегулятора.
Как подключить диммер
Выбирайте светорегуляторы, соответствующие типу лампочек, используемых в помещении, иначе они быстро выйдут из строя.
Не устанавливайте диммер в помещениях с высокой температурой (выше 26 градусов), он будет постоянно перегреваться и быстро выйдет из строя.
На разрыв идет фазный провод (его подключают к разъему, маркированному L), ноль подсоединять нельзя.
К светорегулятору нельзя подсоединять нагрузки индуктивного и емкостного вида.
Мощность прибора выбирайте с запасом.
Стандартная схема подключения диммера
Стандартная схема подключения диммера предполагает вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Двойной контроль в диммере
Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.
Диммер и переключатели
Данный метод более удобный для применения в спальне, так как можно будет включать или отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая с постели. В этом случае устанавливаются два переключателя и диммер. Регулировать яркость освещения можно будет только в одном месте, а вот включать или выключать свет – в 2-х или 3-х местах. Этот вариант так же подойдет для длинных коридоров и лестниц.
Монтаж диммера
Монтаж диммера ни чем не отличается от монтажа обычного выключателя. Демонтируйте старый выключатель, проверьте при помощи индикатора фазы отсутствие напряжения на клеммах, отсоедините провод. Проверьте изоляцию и состояние проводов, только после этого присоедините их к клеммам светорегулятора. Аккуратно вставьте диммер на место, зажмите корпус винтами и распорными лепестками, установите защитные и декоративные элементы.
Помните, что клемма L предназначена для питающего провода. Теперь можно подать напряжение и устанавливать желаемый уровень освещения.
Димер очень нужное устройство в современном загородном доме. Поэтому вопрос, что такое диммер и как его выбрать становится не таким уж и праздным. В следующей статье я расскажу о тепловизоре.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Автоматический диммер
Это так называемая схема делителя напряжения . Это не покрыто в студенческом материале, так как нового материала уже достаточно много введено в этой главе. Понимание делителя напряжения не считается обязательным для продолжения упражнений Arduino. Но концепция может быть связана с вашей учебной программой — если вы хотите объясните своим ученикам физику, лежащую в основе этой техники, вот объяснение, чтобы вы начали!
Аналоговые выводы Arduino могут измерять изменения напряжения в диапазоне 0-5 В.Светозависимый резистор, LDR, представляет собой компонент, который имеет переменную * сопротивление, * которое Arduino не может измерить напрямую. Итак, вам нужно уметь измерять изменение напряжения Ваша цепь вызвана светозависимым резистором.
Если вы подключите к вашей цепи только один LDR, разве этого не будет достаточно? Просто считайте значения датчика с помощью провода между LDR и заземляющим проводом, или ЛДР и провод напряжения? Не стесняйтесь протестировать это.
Если вы подключаете провод к A0 между заземляющим проводом и LDR и затем проверьте показания с помощью analogRead, вы получите только значение 0:
Если вы подключитесь к A0 между проводом напряжения и LDR и проверьте при чтении с analogRead вы получите только значение 1023.
Почему эти схемы не работают?
Если вы попытаетесь измерить изменение напряжения с помощью провода, непосредственно подключенного к земля (как показано на первом изображении), напряжение в этой точке составляет 0 В. И если провод подключен к другому концу, напрямую к 5V контакт, измеренное в этой точке напряжение составляет 5 В.
Чтобы измерить фактическое падение напряжения, вызванное LDR в цепи, вам необходимо делитель напряжения:
Теперь точка, в которой вы измеряете изменение напряжения, имеет больше смысла! Точка измерения находится между постоянным резистором (10 кОм) и переменный резистор (LDR).Согласно правилу деления напряжения напряжение, разделенное между двумя последовательно включенными резисторами, прямо пропорционально сопротивлению этих резисторов.
Правило деления напряжения основано на следующем уравнении:
- В (A0): напряжение, измеренное на выводе A0
- В (дюйм): 5 В, напряжение на выводе 5 В
- R (фиксированное): 10 кило -Ом, постоянный резистор в цепи
- R (ldr): сопротивление LDR
Схема:
Дополнительная информация:
Автоматический диммер
Это так называемый делитель напряжения схема.Это не покрыто в студенческом материале, так как нового материала уже достаточно много введено в этой главе. Понимание делителя напряжения не считается обязательным для продолжения упражнений Arduino. Но концепция может быть связана с вашей учебной программой — если вы хотите объясните своим ученикам физику, лежащую в основе этой техники, вот объяснение, чтобы вы начали!
Аналоговые выводы Arduino могут измерять изменения напряжения в диапазоне 0-5 В. Светозависимый резистор, LDR, представляет собой компонент, который имеет переменную * сопротивление, * которое Arduino не может измерить напрямую.Итак, вам нужно уметь измерять изменение напряжения Ваша цепь вызвана светозависимым резистором.
Если вы подключите к вашей цепи только один LDR, разве этого не будет достаточно? Просто считайте значения датчика с помощью провода между LDR и заземляющим проводом, или ЛДР и провод напряжения? Не стесняйтесь протестировать это.
Если вы подключаете провод к A0 между заземляющим проводом и LDR и затем проверьте показания с помощью analogRead, вы получите только значение 0:
Если вы подключитесь к A0 между проводом напряжения и LDR и проверьте при чтении с analogRead вы получите только значение 1023.
Почему эти схемы не работают?
Если вы попытаетесь измерить изменение напряжения с помощью провода, непосредственно подключенного к земля (как показано на первом изображении), напряжение в этой точке составляет 0 В. И если провод подключен к другому концу, напрямую к 5V контакт, измеренное в этой точке напряжение составляет 5 В.
Чтобы измерить фактическое падение напряжения, вызванное LDR в цепи, вам необходимо делитель напряжения:
Теперь точка, в которой вы измеряете изменение напряжения, имеет больше смысла! Точка измерения находится между постоянным резистором (10 кОм) и переменный резистор (LDR).Согласно правилу деления напряжения напряжение, разделенное между двумя последовательно включенными резисторами, прямо пропорционально сопротивлению этих резисторов.
Правило деления напряжения основано на следующем уравнении:
- В (A0): напряжение, измеренное на выводе A0
- В (дюйм): 5 В, напряжение на выводе 5 В
- R (фиксированное): 10 кило -Ом, постоянный резистор в цепи
- R (ldr): сопротивление LDR
Схема:
Дополнительная информация:
Автоматический диммер
Это так называемый делитель напряжения схема.Это не покрыто в студенческом материале, так как нового материала уже достаточно много введено в этой главе. Понимание делителя напряжения не считается обязательным для продолжения упражнений Arduino. Но концепция может быть связана с вашей учебной программой — если вы хотите объясните своим ученикам физику, лежащую в основе этой техники, вот объяснение, чтобы вы начали!
Аналоговые выводы Arduino могут измерять изменения напряжения в диапазоне 0-5 В. Светозависимый резистор, LDR, представляет собой компонент, который имеет переменную * сопротивление, * которое Arduino не может измерить напрямую.Итак, вам нужно уметь измерять изменение напряжения Ваша цепь вызвана светозависимым резистором.
Если вы подключите к вашей цепи только один LDR, разве этого не будет достаточно? Просто считайте значения датчика с помощью провода между LDR и заземляющим проводом, или ЛДР и провод напряжения? Не стесняйтесь протестировать это.
Если вы подключаете провод к A0 между заземляющим проводом и LDR и затем проверьте показания с помощью analogRead, вы получите только значение 0:
Если вы подключитесь к A0 между проводом напряжения и LDR и проверьте при чтении с analogRead вы получите только значение 1023.
Почему эти схемы не работают?
Если вы попытаетесь измерить изменение напряжения с помощью провода, непосредственно подключенного к земля (как показано на первом изображении), напряжение в этой точке составляет 0 В. И если провод подключен к другому концу, напрямую к 5V контакт, измеренное в этой точке напряжение составляет 5 В.
Чтобы измерить фактическое падение напряжения, вызванное LDR в цепи, вам необходимо делитель напряжения:
Теперь точка, в которой вы измеряете изменение напряжения, имеет больше смысла! Точка измерения находится между постоянным резистором (10 кОм) и переменный резистор (LDR).Согласно правилу деления напряжения напряжение, разделенное между двумя последовательно включенными резисторами, прямо пропорционально сопротивлению этих резисторов.
Правило деления напряжения основано на следующем уравнении:
- В (A0): напряжение, измеренное на выводе A0
- В (дюйм): 5 В, напряжение на выводе 5 В
- R (фиксированное): 10 кило -Ом, постоянный резистор в цепи
- R (ldr): сопротивление LDR
Схема:
Дополнительная информация:
Автоматический диммер
Это так называемый делитель напряжения схема.Это не покрыто в студенческом материале, так как нового материала уже достаточно много введено в этой главе. Понимание делителя напряжения не считается обязательным для продолжения упражнений Arduino. Но концепция может быть связана с вашей учебной программой — если вы хотите объясните своим ученикам физику, лежащую в основе этой техники, вот объяснение, чтобы вы начали!
Аналоговые выводы Arduino могут измерять изменения напряжения в диапазоне 0-5 В. Светозависимый резистор, LDR, представляет собой компонент, который имеет переменную * сопротивление, * которое Arduino не может измерить напрямую.Итак, вам нужно уметь измерять изменение напряжения Ваша цепь вызвана светозависимым резистором.
Если вы подключите к вашей цепи только один LDR, разве этого не будет достаточно? Просто считайте значения датчика с помощью провода между LDR и заземляющим проводом, или ЛДР и провод напряжения? Не стесняйтесь протестировать это.
Если вы подключаете провод к A0 между заземляющим проводом и LDR и затем проверьте показания с помощью analogRead, вы получите только значение 0:
Если вы подключитесь к A0 между проводом напряжения и LDR и проверьте при чтении с analogRead вы получите только значение 1023.
Почему эти схемы не работают?
Если вы попытаетесь измерить изменение напряжения с помощью провода, непосредственно подключенного к земля (как показано на первом изображении), напряжение в этой точке составляет 0 В. И если провод подключен к другому концу, напрямую к 5V контакт, измеренное в этой точке напряжение составляет 5 В.
Чтобы измерить фактическое падение напряжения, вызванное LDR в цепи, вам необходимо делитель напряжения:
Теперь точка, в которой вы измеряете изменение напряжения, имеет больше смысла! Точка измерения находится между постоянным резистором (10 кОм) и переменный резистор (LDR).Согласно правилу деления напряжения напряжение, разделенное между двумя последовательно включенными резисторами, прямо пропорционально сопротивлению этих резисторов.
Правило деления напряжения основано на следующем уравнении:
- В (A0): напряжение, измеренное на выводе A0
- В (дюйм): 5 В, напряжение на выводе 5 В
- R (фиксированное): 10 кило -Ом, постоянный резистор в цепи
- R (ldr): сопротивление LDR
Схема:
Дополнительная информация:
Автоматический диммер
Это так называемый делитель напряжения схема.Это не покрыто в студенческом материале, так как нового материала уже достаточно много введено в этой главе. Понимание делителя напряжения не считается обязательным для продолжения упражнений Arduino. Но концепция может быть связана с вашей учебной программой — если вы хотите объясните своим ученикам физику, лежащую в основе этой техники, вот объяснение, чтобы вы начали!
Аналоговые выводы Arduino могут измерять изменения напряжения в диапазоне 0-5 В. Светозависимый резистор, LDR, представляет собой компонент, который имеет переменную * сопротивление, * которое Arduino не может измерить напрямую.Итак, вам нужно уметь измерять изменение напряжения Ваша цепь вызвана светозависимым резистором.
Если вы подключите к вашей цепи только один LDR, разве этого не будет достаточно? Просто считайте значения датчика с помощью провода между LDR и заземляющим проводом, или ЛДР и провод напряжения? Не стесняйтесь протестировать это.
Если вы подключаете провод к A0 между заземляющим проводом и LDR и затем проверьте показания с помощью analogRead, вы получите только значение 0:
Если вы подключитесь к A0 между проводом напряжения и LDR и проверьте при чтении с analogRead вы получите только значение 1023.
Почему эти схемы не работают?
Если вы попытаетесь измерить изменение напряжения с помощью провода, непосредственно подключенного к земля (как показано на первом изображении), напряжение в этой точке составляет 0 В. И если провод подключен к другому концу, напрямую к 5V контакт, измеренное в этой точке напряжение составляет 5 В.
Чтобы измерить фактическое падение напряжения, вызванное LDR в цепи, вам необходимо делитель напряжения:
Теперь точка, в которой вы измеряете изменение напряжения, имеет больше смысла! Точка измерения находится между постоянным резистором (10 кОм) и переменный резистор (LDR).Согласно правилу деления напряжения напряжение, разделенное между двумя последовательно включенными резисторами, прямо пропорционально сопротивлению этих резисторов.
Правило деления напряжения основано на следующем уравнении:
- В (A0): напряжение, измеренное на выводе A0
- В (дюйм): 5 В, напряжение на выводе 5 В
- R (фиксированное): 10 кило -Ом, постоянный резистор в цепи
- R (ldr): сопротивление LDR
Принципиальная схема:
Дополнительная информация:
Умное освещение Автоматическое затемнение | DigiKey
Автоматическое затемнение ламп предпочтительнее в рабочих средах, таких как фабрики и офисы, чтобы обеспечить оптимальное освещение для рабочих для выполнения своих задач, минимизируя при этом общее потребление энергии на освещение.Датчики окружающего света (ALS) эффективно помогают определить правильную настройку яркости для достижения оптимального освещения, сочетая электрическое освещение с естественным светом.
Принципы ALS
ПоставщикиALS, такие как Vishay, обычно настраивают спектральный отклик датчиков, чтобы имитировать человеческий глаз, используя оптические фильтры. На практике это позволяет электронному диммеру непрерывно регулировать яркость лампы, чтобы освещение всегда соответствовало потребностям людей, поскольку уровни естественного освещения меняются в течение дня.Однако другие характеристики датчика могут зависеть от таких факторов, как размер детектора, вариации производства от партии к партии, а также от того, имеет ли датчик выход фототранзистора или фотодиода.
Если база кремниевого транзистора подвергается воздействию видимого света, происходит ионизация, которая производит пары зарядов, которые имеют тот же эффект, что и приложенный извне ток базы. Если подключения выполняются только к базе и коллектору, устройство действует как фотодиод, и в зависимости от интенсивности падающего света и светочувствительности микросхемы будет протекать небольшой ток.С другой стороны, смещение устройства как транзистора вызывает усиление тока фотодиода. В этом случае выходной ток зависит от коэффициента усиления транзистора, а также от светочувствительности микросхемы.
Проектирование с выходом на фототранзисторе
Датчики внешней освещенности, основанные на принципах фототранзистора и фотодиода, доступны на рынке. Устройства на основе фототранзисторов демонстрируют большую изменчивость из-за производственных допусков, поскольку выходной ток зависит от коэффициента усиления транзистора по току, а также от светочувствительности.Vishay предлагает устройства на основе фототранзисторов, такие как TEMT6200FX01 и TEMT6000X01, в трех группах BIN (A, B, C) в соответствии с фототоком, создаваемым в указанных условиях испытаний. Это позволяет пользователям минимизировать изменчивость выходного сигнала датчика в их собственных приложениях за счет оптимизации номинала нагрузочного резистора, который должен быть подключен к эмиттерному выводу фототранзисторного датчика (рисунок 1).
Рисунок 1: Нагрузочный резистор последовательно с эмиттером фототранзисторного датчика.
Значение резистора нагрузки выбирается в соответствии с ожидаемой или измеренной освещенностью в конечном приложении. Для TEMT6200FX01 выходной ток колеблется от минимум 7,5 мкА до максимум 39 мкА при 100 люкс. В этом диапазоне устройства разделены на три BIN, которые имеют минимальный, средний и максимальный фототок, как показано в таблице 1.
Каталожный номер | БИН | Фототок (I PCE ) при 100 люкс (мкА) | ||
Мин. | Среднее | Макс. | ||
TEMT6200FX01 | A | 7,5 | 11,25 | 15 |
B | 12 | 18 | 24 | |
С | 19,5 | 29,25 | 39 |
Таблица 1: Бины фототранзисторов и соответствующие ограничения фототока.
Если диапазон обнаружения приложения составляет от 10 до 1000 люкс, нагрузочный резистор 10 кОм даст приемлемый диапазон выходного напряжения от 0,023 В при 10 люксах до 2,30 В при 1000 люкс. При подключении к устройствам в бункере B резистор 10 кОм дает среднее выходное напряжение 0,18 В для среднего фототока 18 мкА, как в таблице 1. Альтернативные значения резисторов могут быть рассчитаны для использования с устройствами из бункеров A и C, для достижения одинакового среднего напряжения 0,18 В и тем самым минимизации различий в ответах между цепями, использующими устройства из разных бункеров.
Следовательно, при изменении резистора в зависимости от BIN допуск фотодатчика уменьшается с 5 (7,5 мкА до 39 мкА) до 2 (7,5-15 мкА, 12-24 мкА или 19,5-39 мкА).
Если выходной сигнал датчика должен быть преобразован аналого-цифровым преобразователем (АЦП), может потребоваться схема усилителя, как показано на рисунке 2, в зависимости от чувствительности АЦП.
Рисунок 2: Усиление выхода ALS фототранзистора для преобразования с помощью АЦП.
Показанный пример оптимизирован для освещенности от 1 до 1000 люкс. Это может быть подходящим для такого применения, как автоматическое затемнение офисного освещения (см. Таблицу 2). Для других приложений может потребоваться, чтобы датчик оставался отзывчивым при более высокой освещенности. Датчики, такие как Vishay TEMT6200FX01 и TEMT6000X01, обеспечивают линейный отклик в широком диапазоне от 1 до 100 000 люкс. Выходной ток TEMT6200FX01 в этом диапазоне варьируется от 180 нА до 18 мА. Если используется нагрузочный резистор 1 кОм, выходное напряжение будет в диапазоне от 0.От 18 мВ до 18 В. При типичном рабочем напряжении 5 В или менее 1 кОм явно не подходит для R L в этом случае. Необходимо рассчитать меньшее значение или можно отрегулировать усиление дополнительной схемы операционного усилителя, чтобы получить диапазон выходного напряжения, подходящий для АЦП.
Источник света | Освещенность (люкс) |
Уличный фонарь | 20 |
Сумерки | от 1 до 100 |
Гостиная | от 50 до 200 |
Офис | от 200 до 600 |
Операционная | от 5 до 10 кГц |
Облачно | от 2 до 10 кГц |
Мутный | от 25 до 50 кГц |
Яркое солнце | от 50 до 100 кГц |
Таблица 2: Типичные значения люкс для обычных сценариев освещения.
Проектирование в ALS с выходом фотодиода
Поскольку вариабельность фотодиодов от партии к партии вызывается только изменением светочувствительности, характеристики устройств более близки, чем у датчиков внешней освещенности на основе фототранзисторов. Допуски обычно находятся в пределах от 20% до 30%. С другой стороны, выходная мощность фотодиода намного меньше, чем выходная мощность АЛС фототранзисторного типа. Необходимо использовать схему предусилителя с низким уровнем шума, например, показанную на рисунке 3.
Рис. 3: САР фотодиодного типа требует на выходе малошумящего усилителя.
Однако, работая с ALS на основе фотодиодов, разработчики также должны иметь в виду, что на выходной ток может влиять размер кристалла. Очевидно, что более крупные микросхемы имеют большую зону обнаружения и поэтому генерируют больший фототок. TEMD5510FX01, который содержит 7,5-миллиметровый чип 2 , генерирует вдвое больший ток, чем TEMD6010FX01, который имеет гораздо меньший чип с чувствительной областью всего 0.27 мм 2 .
Размер окна расчета
Если датчик должен быть установлен за крышкой, необходимо окно. Какой бы тип ALS ни использовался, размер и характеристики окна влияют на величину выходного сигнала датчика. В идеале материал окна должен пропускать видимый свет в диапазоне от 400 до 700 нм. Кроме того, размер окна должен быть таким, чтобы обеспечивать достаточное освещение датчика для генерирования приемлемого выходного тока. Если угол половинной чувствительности датчика указан как ± 60 градусов, поле обзора можно представить как конусообразную область с углом ± 60 градусов, расположенную непосредственно над центром чипа.Основываясь на этом предположении, двумя критическими размерами, определяющими конструкцию окна, являются расстояние от верхней поверхности чипа до внешней поверхности окна и ширина окна.
Чтобы обеспечить максимальное освещение датчика, требуемую ширину окна для данного расстояния от датчика можно рассчитать с помощью диаграммы на Рисунке 4, где α = 60 градусов. Признавая, что расстояние d может быть продиктовано ограничениями, такими как ограничение максимальной общей высоты датчика, размер x может быть вычислен.Когда x известен, размер окна w можно рассчитать как 2x плюс размер активной области датчика. На рисунке 4 предполагается, что это 0,75 мм.
Рисунок 4: Расчет ширины и положения окна для максимального освещения.
Если по какой-либо причине требуется меньшее окно, датчик можно расположить ближе к отверстию, что приведет к меньшему значению d. Стоит отметить, что установка значения α как 60 градусов дает значения для оптимальной ширины окна.При необходимости ширина окна может быть уменьшена в зависимости от размера кристалла и расстояния d, понимая, что выходной ток датчика также будет ниже, чем можно предположить из таблицы данных. В этом случае рекомендуется определить минимальную ширину окна, необходимую для достижения приемлемого выходного сигнала датчика. Можно отрегулировать значения резистора или коэффициент усиления в схеме усилителя для достижения большего максимального выходного напряжения с меньшим окном.
Заключение
Датчики окружающего светаобычно настраиваются на отображение спектральной чувствительности, близкой к чувствительности человеческого глаза.Даже в этом случае у дизайнеров есть несколько вариантов выбора при выборе оптимального устройства для своего приложения. В зависимости от приемлемого допуска чувствительности, а также размера решения, стоимости компонентов выходной схемы и конструктивных ограничений может быть выбран датчик типа фотодиода или фототранзистора. После выбора устройства размер и положение защитного окна, если требуется, также должны быть определены, чтобы гарантировать, что выходная мощность имеет подходящую величину как при максимальном, так и при минимальном уровнях освещенности, определяемых приложением.
Заявление об ограничении ответственности: мнения, убеждения и точки зрения, выраженные различными авторами и / или участниками форума на этом веб-сайте, не обязательно отражают мнения, убеждения и точки зрения Digi-Key Electronics или официальную политику Digi-Key Electronics.
Приобрести стильный и долговечный автоматический диммер
Купить. автоматический регулятор света на Alibaba.com для достижения нескольких уровней освещения в вашей гостиной, столовой или гостиной, в зависимости от настроения и тона дня или времени года.Выбирайте изменение цвета. автоматический регулятор света , чтобы придать вашему дому красочный оттенок, или легко настраиваемые классические и современные опции, чтобы приспособить интерьер вашей комнаты к вашим уникальным требованиям. Бывают малой интенсивности. автоматический регулятор света для эффективного ночного освещения и варианты высокой интенсивности для дневного освещения.
Найти. автоматический регулятор света с многофункциональными переключателями включения и выключения, позволяющими эффективно изменять настройки освещения.Существуют более продвинутые параметры, которые имеют предустановленные функции и память настроек, поэтому они могут автоматически адаптироваться к часто используемым настройкам. Выбирал из большого. автоматический диммер света Каталог , включая однополюсные, многопозиционные, съемные, трехходовые, четырехходовые и интеллектуальные решения, все из которых являются энергоэффективными и экономичными.
The. автоматический регулятор света , доступный на Alibaba.com, совместим с множеством световых решений, включая электронные лампы низкой частоты, лампы накаливания, компактные люминесцентные лампы с регулируемой яркостью и магнитные низкочастотные лампы.Эти. автоматический регулятор света также доступен во многих вариантах стиля, включая тумблер, поворотный, кран, слайд, качельку и многие другие выдающиеся стили. Каким бы ни было ваше домашнее освещение, откройте для себя. автоматический регулятор света доступен во многих уникальных мощностях и конфигурациях.
Просмотрите Alibaba.com, чтобы найти привлекательные с эстетической точки зрения и высококачественные продукты, которые позволят улучшить качество домашнего освещения.
