Что такое дифференциальный автомат и зачем он нужен

Дифференциальный автомат (АВДТ) — это устройство, совмещающее функции автоматического выключателя и УЗО. Он выполняет следующие защитные функции:

• Защита от токов короткого замыкания
• Защита от перегрузки в сети
• Защита от утечки тока на землю
• Защита человека от поражения электрическим током

Таким образом, дифавтомат обеспечивает комплексную защиту электрической сети и пользователей. Его применение позволяет экономить место в электрощите по сравнению с раздельной установкой автомата и УЗО.

Принцип работы дифференциального автомата

Принцип работы дифавтомата основан на измерении разницы токов в фазном и нулевом проводниках. В нормальном состоянии эти токи равны. При возникновении утечки на землю или через тело человека появляется разница токов — дифференциальный ток. Когда он превышает установленное значение (обычно 10-30 мА), срабатывает защита и отключается подача электроэнергии.

Основные элементы конструкции АВДТ:

• Дифференциальный трансформатор
• Расцепитель
• Контактная группа
• Тепловой и электромагнитный расцепители (как у обычного автомата)

При обнаружении утечки тока или перегрузки происходит размыкание контактов и обесточивание защищаемой цепи.

Типы дифференциальных автоматов

Дифавтоматы различаются по типу реагирования на разные виды токов утечки:

Тип AC

Реагирует только на переменный синусоидальный ток утечки. Самый простой и дешевый вариант. Подходит для большинства бытовых применений.

Тип A

Срабатывает на переменный и пульсирующий постоянный ток утечки. Рекомендуется для защиты цепей с электроникой и импульсными источниками питания.

Тип B

Реагирует на переменный, постоянный и выпрямленный ток утечки. Применяется в промышленных установках с частотными преобразователями.

Основные характеристики дифавтоматов

При выборе АВДТ следует обращать внимание на следующие параметры:

Номинальный ток

Максимальный рабочий ток, который может длительно протекать через устройство. Выбирается исходя из нагрузки защищаемой цепи.

Ток утечки

Дифференциальный ток, при котором срабатывает защита. Стандартные значения — 10, 30, 100, 300 мА. Для бытовых цепей обычно используется 30 мА.

Характеристика срабатывания

Определяет чувствительность к токам короткого замыкания. Бывает B, C и D. Для бытовых цепей чаще используется тип C.

Отключающая способность

Максимальный ток короткого замыкания, который способен отключить дифавтомат. Для бытовых сетей достаточно 4,5-6 кА.

Преимущества и недостатки дифавтоматов

Рассмотрим основные плюсы и минусы применения АВДТ:

Преимущества:

• Экономия места в электрощите
• Упрощение монтажа электропроводки
• Комплексная защита от КЗ, перегрузки и утечек тока
• Удобство эксплуатации — одно устройство вместо двух

Недостатки:

• Более сложная и потенциально менее надежная конструкция
• При выходе из строя приходится менять все устройство
• Ограниченный выбор по характеристикам
• Более высокая стоимость по сравнению с обычным автоматом

Особенности выбора и монтажа дифавтоматов

При выборе и установке АВДТ следует учитывать ряд важных моментов:

• Правильно рассчитывать нагрузку защищаемой цепи
• Выбирать тип устройства в зависимости от характера нагрузки
• Устанавливать селективные АВДТ для обеспечения избирательности защиты
• Соблюдать правила монтажа, указанные производителем
• Регулярно проверять работоспособность устройства

Грамотный подход к выбору и установке дифавтоматов позволит обеспечить надежную защиту электросети и безопасность людей.

Распространенные ошибки при использовании дифавтоматов

При эксплуатации АВДТ часто допускаются следующие ошибки:

• Неправильный выбор номинального тока и тока утечки
• Игнорирование необходимости периодической проверки
• Попытки «обойти» срабатывание дифавтомата
• Установка в цепях с большими пусковыми токами
• Применение устройств с низким качеством исполнения

Чтобы избежать проблем, важно внимательно подходить к выбору, монтажу и обслуживанию дифференциальных автоматов. При возникновении вопросов лучше обращаться к квалифицированным специалистам.

Автоматические выключатели дифференциального тока (АВДТ) — Блог — EKF

Автоматические выключатели дифференциального тока (АВДТ) облегчают решение задач, связанных с организацией защиты и корректной работы электрических цепей. При этом большое количество моделей усложняет выбор подходящего прибора. Причина в том, что АВДТ сочетает в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ*). Предлагаем рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

* Мы используем название «ВДТ» в соответствии с терминологией ГОСТ IEC 61008-1-2020. При этом в настоящее время продолжает действовать ГОСТ 12.4.155-85, в котором используется название «устройство защитного отключения (УЗО)».

Виды и характеристики АВДТ

Прежде всего, АВДТ различают по принципу срабатывания ВДТ в его составе. Выделяют электромеханические и электронные выключатели.

• Электромеханические ВДТ функционально не зависят от напряжения питания. Источником энергии, необходимой для выполнения защитных функций, включая операцию отключения, выступает сам сигнал — дифференциальный ток. Такие устройства надёжнее, и этим обусловлена более высокая цена (по сравнению с электронными).
• Электронные ВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии либо от контролируемой сети, либо от внешнего источника. Однако основная причина меньшего распространения таких устройств — это неработоспособность при обрыве нулевого проводника в цепи до ВДТ по направлению к источнику питания.

Следующая характеристика АВДТ — тип ВДТ по роду дифференциального тока. По условиям функционирования ВДТ подразделяются на следующие типы: АС, А, В.

• ВДТ типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространённый тип, применяемый в большинстве случаев.
• ВДТ типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.

В быту всё больше используется техника с импульсными источниками питания с ШИМ-модулированием, тиристорные, симисторные пускорегулирующие устройства, например: зарядки для ноутбуков и телефонов, светодиодные лампы, ЖК-телевизоры. В связи с этим есть вероятность утечки пульсирующего постоянного тока, что опасно для человека. Чтобы предотвратить такие негативные последствия, нужен ВДТ типа А.

• ВДТ типа В — устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальный ток. Это довольно редкое и узкоспециальное оборудование. Устанавливать его в частный дом или квартиру нецелесообразно. Оно больше подходит для промышленных объектов, где может появиться сглаженный постоянный дифференциальный ток — цепи с частотными преобразователями, медицинскими приборами и т.
  д.

Также ВДТ классифицируются по наличию задержки времени на срабатывание (в присутствии дифференциального тока).

• ВДТ без выдержки времени — тип общего применения. Типовое время срабатывания составляет до 0,03 с.
• ВДТ типа S — селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько ВДТ в линии, причём так, чтобы они срабатывали в определённой последовательности и обеспечивали селективность между устройствами. Время отключения — до 0,1 с.

Как и обычный автоматический выключатель, АДВТ обладает характеристиками мгновенного расцепления

— диапазоном срабатывания электромагнитной защиты.

• Характеристика B — выключатель сработает между 3- и 5-кратным значением номинального тока. Применяется в сетях с небольшим либо отсутствующим пусковым повышением тока, например, в осветительных.
• Характеристика С — выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи — гражданское строительство, офисные помещения.
• Характеристика D — выключатель сработает между 10- и 20-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Кроме того, к характеристикам АВДТ относятся номинальное значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и

номинальное напряжение — напряжение переменного тока, при котором автомат работает в нормальных условиях.

Ещё один параметр, о котором не стоит забывать при выборе АВДТ, — это номинальная наибольшая отключающая способность (Icn). Так называют максимальный ток короткого замыкания, который аппарат сможет отключить и остаться при этом работоспособным. Наиболее распространены значения 4500, 6000 А. Также есть АВДТ, способные выдержать 10 кА, но они существенно дороже, поскольку применяются с дорогими комплектующими.

Все основные типы АВДТ входят в ассортимент EKF. Наиболее востребованы у наших партнёров автоматические выключатели дифференциального тока АД-32. Они представлены моделями типа АС, А и S.

Сферы применения АВДТ

Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток (I∆n) и собственно сфера применения устройства.

• АВДТ с I∆n = 10 мА подходят для влажных помещений.
• У аппаратов с током уставки 30 мА наиболее широкие возможности использования — защита розеток, кухонного оборудования, общих цепей.
• АВДТ с I∆n = 100 мА и I∆n = 300 мА предупреждают пожары в цепях большой протяжённости, целых группах потребителей, а также обеспечивают селективность между устройствами.

Схемы защиты полюсов АВДТ

Для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространённым является исполнение 1P+N (или 3P+N в случае четырёхполюсного АВДТ), когда от перегрузок и короткого замыкания защищён только фазный проводник нагрузки.

Тем не менее порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и фазного проводника, и нейтрального (например, в специфических схемах заземления IT и TT). Именно для таких проектов в ассортименте EKF предусмотрены АВДТ АД-2 и АД-4 серии PROxima.

Ещё один специализированный АВДТ — модель АВДТ-63М. Это устройство уникально своей компактной конструкцией. ВДТ и автоматический выключатель размещены таким образом, что весь аппарат занимает всего один стандартный модуль — 18 мм. Когда место в электрощите ограничено и требуется установить много аппаратов, такое преимущество становится неоспоримым.

Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать:

• условия, в которых будет применено устройство,
• параметры сети,
• количество подключённых к сети потребителей,
• требования проектной и нормативной документации.

Эти и ряд других факторов определяют выбор конкретных моделей АВДТ. Оптимальное решение, которое можно порекомендовать рядовому пользователю — обратиться за помощью к профессионалам.

Дифференциальный автоматический выключатель – двойная экономия или снижение надежности?

Очень часто при монтаже электрических щитов перед исполнителем — будь то электрик или электромонтажник — встает вопрос, какой вариант лучше применить: установить связку последовательно установленных УЗО и автоматического выключателя либо установить одно устройство — диф. автомат или как его правильно называют автоматический выключатель дифференциального тока (далее по тексту — АВДТ). Казалось бы, вывод тут очевиден, зачем монтировать в щит два устройства, если их вполне может заменить одно? В этом случае и место в распределительном щите экономится, и схема соединений проводов упрощается, чего тут, казалось бы, раздумывать? Однако не все так просто как кажется на первый взгляд…

Для начала давайте повторим, что такое АВДТ. Это электроустановочное изделие, которое выполняет функции защиты от токов короткого замыкания и перегрузки (функции автоматического выключателя), а так же от токов утечки (функции устройств защитного отключения), при этом по габаритам АВДТ гораздо компактнее, чем УЗО и автомат установленные вместе.

Причем, как и УЗО, АВДТ есть электромеханического типа и электронного. Последние — гораздо компактнее. Грубо говоря, электромеханический АВДТ — это в корпус модульного автоматического автомата встроено еще и электромеханическое УЗО, у электронного АВДТ аналогично — встроено электронное УЗО.

Вот тут и кроется первый минус АВДТ — это последствия компактного размещения в одном корпусе множества деталей и механизмов, что привело к сложности конструкции. Посудите сами, например, в корпусе двухполюсного автоматического выключателя и так не очень много свободного места, а точнее сказать, его практически нет. А тут еще надо вмонтировать дифференциальный трансформатор с первичной, вторичной обмоткой исполнительным органом и соединить все это с механизмом расцепления. И поэтому такое устройство АВДТ совершенно не способствует полноценному сохранению всех рабочих характеристик, как автоматического выключателя, так и УЗО — в одном корпусе. Есть некоторые производители, у которых АВДТ выпускается даже в одном модуле шириной всего 18мм.

Второй минус — это то, что на механизм расцепления будут воздействовать три расцепителя: электромагнитный (срабатывает при токах короткого замыкания), тепловой расцепитель в виде биметаллической платины (срабатывает при токах перегрузки) и расцепитель от диф. трансформатора (реагирует на токи утечки). При этом все три расцепителя воздействуют на механизм отключения с разной силой и поэтому к механизму отключения предъявляются повышенные требования, исключающие его отказ на отключение. А это приводит опять же к усложнению конструкции привода, что совсем не способствует надежности.

Третий минус присущ только электронным АВДТ — им требуется наличие напряжения питания для установленной внутри электронной схемы и поэтому такое устройство может не сработать и не отключить, например, опасное замыкание фазного провода на корпус оборудования при обрыве нулевого провода до АВДТ.

Четвертый минус так же относится не ко всем АВДТ, а только некоторых производителей: при срабатывании АВДТ невозможно определить по какой причине он отключился — либо от КЗ, либо от перегрузки или от дифференциального тока утечки, что вызывает затруднение и увеличивает время определения и отыскания неисправности.

Пятый минус АВДТ заключается в том, что при выходе его из строя или изменении параметров нагрузки приходится выбирать новое устройство по двум параметрам — по номинальному току и по дифференциальному. И бывает так, что подобного АВДТ найти не удается, а на установку связки УЗО + автомат просто нет места в распределительном щите…

Шестой минус относится к электронным АВДТ — электронная схема внутри корпуса очень чувствительна к импульсным перенапряжениям.

Плюсы АВДТ — это естественно в первую очередь габаритные размеры и еще его стоимость — зачастую немного ниже стоимости вместе взятых УЗО и автомата. И еще к преимуществам АВДТ можно отнести упрощение электрической схемы и соединений в месте установки.

Сейчас посчитаем недостатки при применении в паре последовательно установленных УЗО и автоматического выключателя.

• Первый минус — больше стоимость (однако не намного) по сравнению с АВДТ.
• Второй минус — увеличение количества присоединенных проводов в схеме щитка.
• Третий минус — габаритные размеры, они оказываются практически в два раза больше чем у АВДТ.

В принципе на этом все минусы и заканчиваются, далее идут только плюсы.

При сравнении этих двух вариантов применения АВДТ или УЗО + автомат зачастую складывается мнение, что надежность у двух последовательно установленных устройств гораздо ниже, чем у одного. И на самом деле — чем больше устройств в цепи, тем выше отказ, так как выйти из строя может любое из всех последовательно установленных устройств, и при этом в любом случае нагрузка останется без напряжения. Однако давайте определимся, какой может быть отказ.

Отказ возможен от ложного срабатывания устройства, поломки/износа механизма включения, потери питания на нагрузке от плохого прилегания силовых контактов и т.п. Чем грозит в этом случае такой отказ? Только отключением нагрузки от напряжения питания в самом крайнем случае, больше ничем. На электробезопасность это никаким образом не повлияет.

Простыми словами — даже если в квартире сработает ложно устройство защитного отключения или автоматический выключатель, то ничего страшного не произойдет. Ну, погаснет свет или перестанет работать бытовая техника — холодильник или телевизор, только и всего. В этом случае потребуется определить какое устройство вышло из строя и заменить его на исправное. А сейчас давайте рассмотрим более серьезный отказ с наиболее тяжкими последствиями, это — отказ устройства при аварийном событии.

Начнем с АВДТ.

Представьте себе что произошло замыкание фазного провода на заземленный корпус допустим микроволновки и при этом случилась поломка/отказ АВДТ, то есть вместо того что бы отключить поврежденный опасный участок электропроводки — дифавтомат остался во включенном положении (по какой причине это случилось не так важно, главное сам факт включенного состояния). В этом случае на корпусе микроволновой печи будет находиться опасный потенциал и, задев корпус человек, неминуемо окажется под воздействием электрического тока. И кроме этого через провод заземления будет протекать значительный ток короткого замыкания, который может привести к тяжелым последствиям — от перегрева электропроводки до пожара. При этом замыкание на корпус будет именно короткое замыкание, так как речь идет о системе заземления TN-C-S , TN-S или, в крайнем случае, TN-C. Так как именно по этим системам заземления должна быть выполнена электропроводка в зданиях согласно ПУЭ.

Сейчас посмотрим, что произойдет в аналогичной ситуации при применении связки УЗО + автомат. Здесь все намного лучше, чем в первом примере. При отказе УЗО (а именно оно должно первым отключиться, так как чувствительность и время отключения у него меньше) аварийный участок отключит автоматический выключатель, потому что ток короткого замыкания будет достаточно большой. И наоборот — при отказе автоматического выключателя его заменит устройство защитного отключения. То есть эти два последовательно включенных устройства как бы резервируют друг друга при подобной тяжелой аварийной ситуации.

Подытожим: при замыкании на корпус в случае отказа АВДТ будут самые тяжелые последствия — от поражения электрическим током до пожара. В случае использования последовательно установленных автомата и УЗО мы имеем надежное отключение поврежденного участка. Поэтому делайте выводы, так ли важно уменьшение размеров распределительного щита при применении АВДТ или все-таки упор сделать на установку УЗО и автомата? Все сказанное отнюдь не означает, что АВДТ совсем не надо применять. На отдельных электропотребителелях его вполне можно использовать, к примеру, на электроводонагревателе или погружном электронасосе. Однако когда требуется защитить группу автоматических выключателей, например, на вводе в дом, то тогда все-таки предпочтительнее установить последовательно УЗО и автоматический выключатель.

Изделие каких производителей следует выбирать? Это не такой простой вопрос, как может показаться. Рекомендуем скачать нашу PDF книгу о выборе подрядчика, там есть полезные рекомендации. Конечно, почти всегда можно рекомендовать мировых лидеров: ABB, Legrand, Schneider. Только надо помнить, что на рынке существуют подделки, а с другой стороны, и у самих именитых производителей есть разные линейки продуктов. Например, достойный бренд DEKraft у Schneider. Интересны варианты импортозамещения, например привлекает активность отечественного производителя EKF, но у нас мало опыта использования продукции отечественных брендов. Будем признательны за Ваши отзывы не только о статье, но и по электротехнической продукции, которой Вы пользуетесь.

Оставляйте Ваши вопросы и комментарии и, конечно же — обращайтесь к нам, получите оптимальные решения для Вас и Вашего бизнеса по технологии ПССГ®!

Возврат к списку

Как выбрать УЗО и дифавтоматы

Скачки напряжения, короткое замыкание, утечка тока – все это может привести к поломке оборудования, травмам и даже пожарам. Поэтому в частном доме, квартире или на даче не обойтись без защитных устройств. Эту функцию выполняют выключатели дифференциального тока (УЗО, ВДТ) и автоматические выключатели дифференциального тока (дифавтоматы, АВДТ).

Чтобы вы смогли правильно выбрать это оборудование и надежно защитить себя и свой дом от проблем с проводкой, мы расскажем, какие функции выполняют УЗО и дифавтоматы, назовем достоинства и недостатки каждого.

УЗО и дифавтомат – в чем разница?

УЗО (устройство защитного отключения) – аппарат, который устанавливают, чтобы избежать удара током и возгорания проводки.

УЗО само не отключает прибор при перегрузке. Поэтому устройство всегда ставят в паре с автоматом. Первый защищает человека от поражения током, второй – проводку от перегрева и УЗО.

Дифавтомат, или дифференциальный автоматический выключатель, – это прибор универсальный. Он защищает проводку от короткого замыкания и перегрузки, а также человека при утечке тока. В случае утечки он отключает подачу энергии и само устройство.

Что такое утечка тока и почему она происходит

Утечка тока – процесс, когда ток протекает от фазы в землю по не предназначенному для этого пути: металлическим частям прибора, трубам, по сырой штукатурке в доме или через тело человека. Случается по двум причинам.

Причины утечки тока

1. Ошибка при подключении проводки в доме.
Неопытные электрики или сами жильцы путают последовательность подключения, например соединяют ноль вместо земли или выводят несколько проводов на одну клемму.
2. Испорченная изоляция.
Такое часто случается в старых домах, где проводка гниет, потому что ее не меняют десятилетиями. Кроме того, изоляция плавится из-за скачков напряжения или чрезмерной нагрузки, когда к сети одновременно подключают несколько электроприборов.

Чем опасна утечка тока

Безопасное значение тока утечки указано в ГОСТах и техпаспорте оборудования. Например, для стиральной машины с мощностью 2,5 кВт допустимый ток утечки 5,6 мА.

Превышение этого значения в УЗО чревато опасными последствиями. Если человек прикоснется к корпусу прибора, проводу или штепсельной вилке, его ударит током. В зависимости от силы удара это может привести к травме или смерти.

При утечке тока идет перерасход электроэнергии – даже при отключенных приборах ток проходит через счетчик. Например, вы уезжаете на несколько дней в отпуск, возвращаетесь – а один работающий холодильник намотал десятки киловатт. Если с самим холодильником все в порядке, значит, где-то возникла утечка.

Как определить утечку тока в доме

Самый простой способ – индикаторная отвертка. Аккуратно прикоснитесь щупом индикатора к корпусу каждого прибора в доме. Если светодиод загорелся, значит, есть утечка.

Профессионалы проверяют приборы мультиметром. При утечке тока мультиметр показывает сопротивление выше 20 Мом.

Для поиска утечек тока в скрытой проводке можно воспользоваться лайфхаком строителей советских времен:

МЫ ЗНАЕМ КАК	Возьмите портативный радиоприемник, настройте его на среднюю или длинную волну, установив частоту приема на молчащую радиостанцию и пройдитесь с ним там, где проложена проводка. Там, где динамик начнет шипеть и потрескивать, нарушена изоляция проводов.

Теперь рассмотрим, какие бывают УЗО и как они работают.

УЗО: типы и назначение

Типы УЗО

УЗО делят на три типа – по постоянному и переменному току утечки:

Тип «АС»		Самый распространенный и недорогой. Срабатывает на утечку переменного синусоидального тока, он обозначается на корпусе прибора символом «~»
Тип «А»		Более дорогой прибор, который срабатывает на утечку переменного или постоянного импульсного (пульсирующего) тока
Тип «В»		Для производственных электросетей. Срабатывает при утечке выпрямленного или переменного тока

Для бытового применения используют УЗО «АС» и «А». Но какой именно выбрать?

В домашних сетях мы имеем дело с переменным синусоидальным током. Получается, что подходящий тип УЗО для нас – «АС». Но не все так просто.

К примеру, у нас установлено УЗО типа «АС» и есть стиральная машина, которая работает от переменного тока с напряжением 220–230 В. Ток по проводу попадает в импульсный блок питания и преобразуется в пульсирующий, необходимый для питания электронных полупроводников. Если произойдет утечка импульсного тока, аппарат ее не зафиксирует и не отключит поврежденный участок электрической цепи. Либо зафиксирует, но намного позже с момента утечки, и ее значение будет критическим для человека. С УЗО типа «А» такого не произойдет.

В каждом электронном бытовом приборе, где есть блок управления, дисплей, регулятор работы двигателя, температуры или времени, стоит импульсный блок питания. Такой компонент можно найти даже в энергосберегающей лампочке. Быстро среагирует на утечку такого тока УЗО типа «А».

МЫ ЗНАЕМ КАК	Подтверждение использования УЗО типа «А» можно найти в техпаспорте на бытовую технику, например микроволновку или посудомоечную машину. В разделе «Подключение к сети» производитель, как правило, указывает, что прибор необходимо защищать только с помощью УЗО типа «А».

Параметры УЗО

УЗО различают по:

• величине номинального тока – 16–100 А
• величине дифференциального тока утечки – 10–500 мА
• времени на срабатывание – 0,06–0,08 / 0,15–0,5 секунд
• роду электросети – 2-полюсные для 1-фазной сети, 4-полюсные для 3-фазной
• принципу срабатывания – электромеханические и электронные

Параметры дифавтомата

Дифавтомат выбирают практически по тем же характеристикам, что и УЗО:

• По значениям дифференциального и номинального тока.
• По максимальному току при коротком замыкании – какую нагрузку выдержит устройство.
• По типу сети – трехфазный или однофазный.

Выбираем УЗО и дифавтомат

Перед покупкой дифавтомата или УЗО нужно рассчитать, сколько энергии (киловатт-часов) потребляют электроприборы в вашем доме. Это поможет выбрать подходящий УЗО или дифавтомат и определить их количество. Если нагрузка большая, стоит поставить несколько защитных устройств, если малая – достаточно одного.

Как рассчитать потребление энергии – 4 способа

За основу расчета берутся показатели напряжения (В, вольты), тока (А, амперы) и мощности (Вт, ватты). Для мощных приборов вроде электроплит или посудомоечных машин мощность указывается в кВт. Характеристики есть в техпаспорте бытового прибора или на его корпусе.

Способ 1

Зная мощность прибора, вы рассчитаете расход электричества, умножив мощность на количество часов. Например, вам нужно узнать, сколько электричества сжигают 2 лампочки на 100 и 60 Вт и электрочайник на 2,1 кВт. Лампочки горят около 6 часов, чайник работает примерно 20 минут в день. Рассчитываем:

100 Вт х 6 ч = 600 Вт/ч

60 Вт х 6 ч = 360 Вт/ч

2 100 Вт* х 1/3 ч = 700 Вт/ч

600 + 360 + 700 = 1 660 Вт/ч

1 660/1 000 = 1,66 кВт/ч – столько энергии в день расходуют 3 прибора.

Способ 2

Если в характеристиках прибора указаны только ток и напряжение, вычислите мощность по формуле P = U х I, где Р – мощность, U – напряжение, I – сила тока.

Например: 220 В х 1 А = 220 Вт.

Способ 3

Измерить с помощью энергометра. Его подключают к розетке, а к нему – бытовой прибор.

Способ 4 – если потеряли техпаспорт прибора

Этот способ хоть и простой, но долгий.   Отключите все приборы в квартире, а затем запустите только один, например на час. Через час выключите и посмотрите количество киловатт на электросчетчике. И так с каждым устройством.

Есть еще одно неудобство – не будет единого показателя. Некоторые электроприборы потребляют различную мощность в разных режимах работы. Например, в стиральной машине данные будут разниться при включении и отключении насоса, изменении скорости вращения барабана и при нагреве воды.

Заключение

Выбирать между дифавтоматом и УЗО стоит отталкиваясь от конкретной ситуации. Если вы хотите защитить от перегрузок и короткого замыкания только один прибор, к примеру дорогую посудомоечную машину, – ставьте дифавтомат, так как найти неисправность в этом случае будет просто. Если ваша цель – защитить несколько розеток, на которые подведены различные приборы, – покупайте связку УЗО + автомат.

Артикул: 875001095

УЗО EKF 2P 16А 30 мА тип АС

Артикул: 875001096

УЗО EKF 2P 25А 30 мА тип АС

Артикул: 875001104

Выключатель дифференциальный EKF 1P+N С 20А 30мА

Артикул: 875001105

Выключатель дифференциальный EKF 1P+N С 25А 30мА

Автоматический выключатель защитного отключения (RCCB): принцип, преимущества и ограничения

Знание C&S Electric Обновлено: 21 января 2022 г.

Содержание

1. Принцип действия RCCB.
2. Преимущества ВДТ.
3. Чувствительность ВДТ.
4. Ограничения ВДТ.
5. Классификация ВДТ.

Хотя электричество стало неотъемлемой частью нашей жизни, факт в том, что оно несет в себе опасность для человеческой жизни и имущества. Поражение электрическим током и пожар являются двумя основными рисками, связанными с электричеством, и нельзя позволить себе быть небрежным, когда речь идет об изоляции оборудования.
Автомат защитного отключения (RCCB) является важной мерой безопасности, когда речь идет о защите электрических цепей. Это устройство измерения тока, которое может автоматически измерять и отключать цепь всякий раз, когда в подключенной цепи возникает неисправность или ток превышает номинальную чувствительность.

Предназначенный для защиты человека от риска поражения электрическим током, а также поражения электрическим током и пожара, ВДТ особенно полезен в случаях внезапного замыкания на землю. Наличие ВДТ гарантирует, что в таких случаях цепь размыкается немедленно и, таким образом, человек защищен от поражения электрическим током.

Принцип работы ВДТ

ВДТ работает по принципу закона Кирхгофа, который гласит, что входящий ток должен быть равен исходящему току в цепи. Таким образом, RCCB сравнивает разницу значений тока между проводами под напряжением и нейтралью. В идеале ток, протекающий в цепь от провода под напряжением, должен быть таким же, как и ток, протекающий через нейтральный провод. В случае неисправности ток от нейтрального провода уменьшается, разница между ними называется остаточным током. При обнаружении остаточного тока срабатывает ВДТ и отключает цепь.

Тестовая схема, включенная в состав устройства остаточного тока, обеспечивает проверку надежности ВДТ. Когда кнопка тестирования нажата, ток начинает течь через тестовую цепь. Поскольку это создает дисбаланс на нейтральной обмотке устройства, ВДТ срабатывает и питание отключается, тем самым проверяя надежность ВДТ.

Преимущества ВДТ

• Обеспечивает защиту от замыкания на землю, а также любого тока утечки
• Автоматически отключает цепь при превышении номинальной чувствительности
• Предлагает возможность двойного подключения как для кабеля, так и для соединения шин
• Обеспечивает защиту от колебаний напряжения, поскольку включает фильтрующее устройство, защищающее от переходных уровней напряжения.

Чувствительность ВДТ

Человек способен выдержать удар током силой до 30 мА. В то время как до 10 мА может просто вызвать ощущение покалывания, 10 мА и выше могут привести к мышечному сокращению, что еще больше приведет к параличу дыхания при силе около 30 мА. Поэтому ВДТ предназначены для обнаружения небольших изменений остаточного тока. В тех случаях, когда требуется защита от пожара, ВДТ также используются для отслеживания более высоких изменений остаточного тока до 300 мА.

Ограничения ВДТ

Хотя ВДТ имеет много преимуществ, он также имеет некоторые ограничения:

• ВДТ не гарантирует работу, если нагрузка не генерирует сигналы стандартной формы. В основном это связано с тем, что ВДТ предназначен для работы с нормальными формами напряжения питания.
• Возможно, произошло нежелательное срабатывание ВДТ. В основном это связано с тем, что всякий раз, когда происходят внезапные изменения электрической нагрузки, может быть небольшой ток на землю, особенно в старых приборах.
ВДТ
• не защищает от перегрузки по току. Он был разработан для защиты только тогда, когда текущий ток и ток нейтрали различны. Однако перегрузка по току не может быть обнаружена.
• RCCB не защищает от ударов нейтральной линии. В основном потому, что ток в них уравновешен. Ток уравновешивается, так как обе клеммы удерживаются вместе.
ВДТ
• не защищает от перегрева, возникающего при неправильном ввинчивании проводников в клеммы.

Классификация ВДТ

ВДТ бывают двух типов; 2-полюсный ВДТ и 4-полюсный ВДТ.

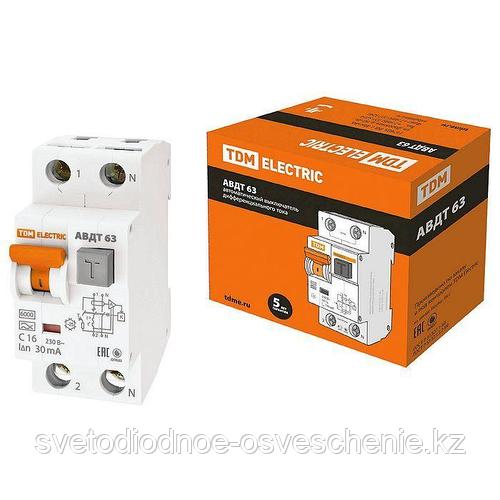

2-полюсный ВДТ:

Используется в случае однофазного подключения питания, имеющего только фазный и нейтральный провода.

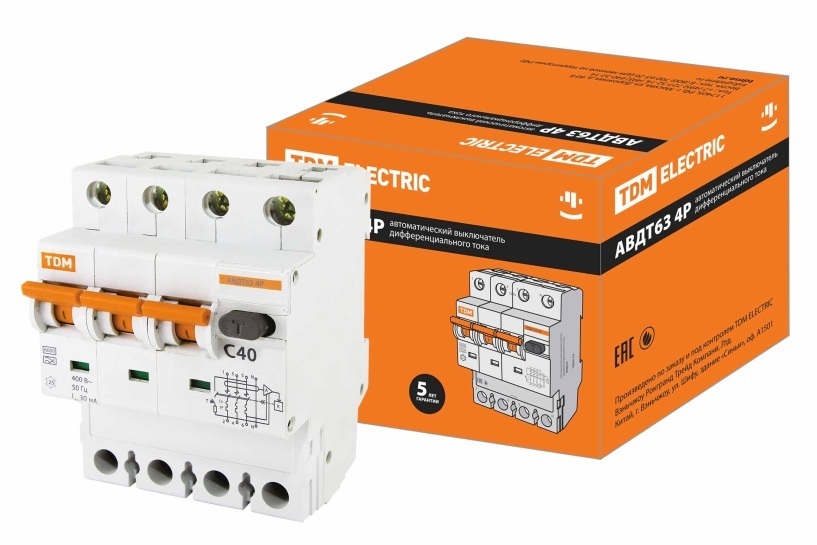

4-полюсный ВДТ:

Используется при трехфазном питании.

Номинальный ток от 10 А до 100 А
Чувствительность 30 100 300 мА

ВДТ чрезвычайно важен для обеспечения защиты цепей в режиме реального времени. В промышленности и особенно в коммерческих установках высокого напряжения нельзя недооценивать его важность, поскольку из-за него всегда существует риск поражения электрическим током и несчастных случаев со смертельным исходом. В C&S Electric мы предлагаем Wintrip RCCB, современный продукт, подходящий для промышленного, жилого и коммерческого применения. УЗО C&S соответствуют IEC 61008-1 и используются как для управления, так и для изоляции электрических цепей. Являясь уважаемым мировым брендом продуктов для управления питанием уже более 50 лет, вы можете быть уверены, что с C&S Electric вы находитесь в надежных руках.

Предыдущая статьяРазница между MCB, MCCB, RCCB, ELCB

Следующая статьяВсе, что вам нужно знать о автоматических выключателях: введение, применение и типы

Автоматы защитного отключения (RCCB) — принцип работы

Содержание

Автоматы защитного отключения  или RCCB являются очень важным компонентом для обеспечения защиты электрических цепей. Таким образом, электрические устройства ВДТ используются для обнаружения утечки тока.

Он может измерять ток и отключать его от цепи всякий раз, когда возникает неисправность или ток превышает уровень чувствительности, чтобы не было короткого замыкания. В автоматах защитного отключения вы можете определить, включены они или выключены. Зеленый цвет означает, что он выключен, а красный цвет означает, что он включен.

Что такое RCB, RCD, RCCB или RCBO?

Давайте познакомимся со всеми четырьмя терминами:

RCB или выключатель остаточного тока — это электрические устройства, которые отключают ток от электрического тока, чтобы предотвратить поражение электрическим током. Утечка тока, которую он может обнаружить, составляет от 5 мА до 30 мА.

По сути, RCB используется в цепях для защиты человеческой жизни от поражения электрическим током или поражения электрическим током. В случае, если человек тем или иным образом отключен, RCB обнаружит это и отключит цепь. Если тем или иным образом электрическое оборудование, такое как двигатель или панель, электрифицируется, здесь снова RCB размыкает цепь.

Устройство защитного отключения или УЗО — это устройство, созданное для спасения жизней. Он предназначен для того, чтобы человек не получил смертельного удара электрическим током в случае прикосновения к чему-то под напряжением, например к оголенному проводу. Это также может обеспечить некоторую защиту в случае возникновения электрического пожара.

УЗО обеспечивают определенную степень личной защиты, которую не могут обеспечить автоматические выключатели или обычные предохранители. Это защитное устройство автоматически отключается при возникновении неисправности. Таким образом, он в основном предназначен для обеспечения защиты от риска поражения электрическим током, а также от пожара из-за замыкания на землю.

Автоматический выключатель остаточного тока

или RCCB — это, по сути, устройство, которое определяет ток и отключает любую цепь низкого напряжения (неравномерного тока) при возникновении неисправности. Основная цель установки устройства защитного отключения в основном состоит в том, чтобы защитить людей от поражения электрическим током или смерти, вызванной им.

Предотвращает несчастные случаи, отключая главную цепь всего за долю секунды. Работа электрических устройств ВДТ основана на принципе – законе тока Кирхгофа, который означает, что входящий и выходящий ток в цепи должны быть равны.

Автоматический выключатель остаточного тока

с защитой от перегрузки по току или АВДТ обычно используются в приложениях, которым требуется защита как от перегрузки по току, то есть от короткого замыкания и перегрузки, так и от утечки тока на землю. АВДТ предлагают помощь в обнаружении таких неисправностей.

Как только он находит их, он отключает цепь, гарантируя полную защиту людей и связанного с ними оборудования. Предполагается, что АВДТ подключается к каждой отдельной цепи, что означает, что в случае возникновения неисправности в цепи это не повлияет на работу других цепей.

Каковы основные характеристики ВДТ?

Как указано выше, RCCB выключатели предназначены для защиты человека от риска поражения электрическим током, поражения электрическим током и от пожара, вызванного замыканием на землю или неисправной проводкой. Устройство защитного отключения очень полезно, особенно в ситуациях, когда в цепи происходит внезапное и неожиданное замыкание на землю.

Скажем, если человек по ошибке соприкоснется с проводом под напряжением, если в этой ситуации отсутствует УЗО, есть вероятность возникновения замыкания на землю и человека может ударить током. Таким образом, лучше всего установить RCCB.

Как работает устройство защитного отключения?

При идеальном токе ток, протекающий по проводу под напряжением, должен быть равен току, возвращающемуся через нейтральный провод. Это принцип, по которому работает автоматический выключатель остаточного тока.

В случае замыкания на землю ток может найти путь к земле через случайные средства, такие как прикосновение к проводу под напряжением. За счет этого уменьшается обратный ток по нулевому проводу. Разница между двумя токами называется остаточным током.

ВДТ сконструирован таким образом, что он постоянно определяет и сравнивает любые контрасты (значение остаточного тока) в токе между нейтральным и токоведущим проводами. Даже небольшое изменение между значениями вызовет срабатывание автоматического выключателя остаточного тока, который отключит цепь.

Типы ВДТ

Существует два типа ВДТ: 2-полюсный ВДТ и 4-полюсный ВДТ:

2-полюсный ВДТ

Используется в однофазной сети, которая содержит только нейтральный провод и провод под напряжением. Он имеет два конца, и на этих концах соединены нейтральный провод и провод под напряжением. С помощью поворотного переключателя вы можете включать и выключать ВДТ. Он также имеет тестовую кнопку, которая помогает периодически проверять функциональность ВДТ.

4-полюсный ВДТ

4-полюсный RCCB используется в 3-фазном соединении питания, которое включает нейтральный провод и 3 фазных провода. Опять же, у него есть два конца, к которым подключены как нейтральный провод, так и 3-фазные провода. Это единственная разница между 2-х и 4-х полюсным ВДТ, в остальном работа аналогична.

Заключение

ВДТ — это основное защитное устройство, которое должно присутствовать в вашей цепи. Это помогает в предотвращении неблагоприятных ситуаций, вызванных замыканиями на землю. Набор ВДТ хорошего качества гарантирует, что никто не получит смертельных травм из-за несчастных случаев, таких как прикосновение к проводу под напряжением.

Для получения ВДТ самого высокого качества, которые обеспечат наивысший уровень защиты, вам следует выбрать ВДТ CHINT . CHINT работает в этом бизнесе уже более 30 лет и имеет ряд клиентов по всему миру, которые слепо доверяют бренду.

Их варианты RCCB, такие как автоматический выключатель остаточного тока NXL-63 и автоматический выключатель остаточного тока NL1 без защиты от перегрузки по току (магнитный), а также различные другие варианты, делают ваш дом устойчивым к поражению электрическим током.

Рекомендуем к прочтению

Электрический низковольтный

Контактор VS автоматический выключатель: в чем разница

Оглавление Если вы хотите узнать о автоматическом выключателе и контакторе, вы должны понимать основное различие между автоматическим выключателем и контактором:

Подробнее »

Электрический низковольтный

В чем разница между MCB, MCCB, RCB, RCD, RCCB и RCBO

Содержание Автоматические выключатели, по сути, являются защитными устройствами любого имущества, использующего электричество. Эти светильники выступают в качестве третьей стороны в сложных и

Подробнее »

Что такое устройство защитного отключения?

Автомат защитного отключения (УЗО) представляет собой выключатель, который может срабатывать автоматически, когда ток утечки в цепи превышает заданное значение. Обычные выключатели дифференциального тока делятся на типы напряжения и тока, в то время как типы тока делятся на электромагнитные и электронные. Устройства защитного отключения используются для предотвращения поражения человека электрическим током и должны выбираться в соответствии с различными требованиями защиты от прямого и непрямого прикосновения.

Устройства защитного отключения Nader (RCCB)

Устройства защитного отключения по напряжению используются в низковольтных электрических сетях, где нейтраль трансформатора не заземлена. При поражении человека электрическим током между нейтральным проводом и землей возникает относительно высокое напряжение, что вызывает срабатывание реле и срабатывание силового выключателя. Автоматический выключатель дифференциального тока в основном используется в низковольтной распределительной системе, где нейтральная точка трансформатора заземлена. Когда человек получает удар электрическим током, трансформатор тока нулевой последовательности обнаруживает ток утечки, что приводит к срабатыванию реле и отключению силового выключателя.

Зачем нужны устройства защитного отключения

Если ток, проходящий через тело человека, составляет всего 20-30 мА, он, как правило, не может напрямую вызвать фибрилляцию желудочков или остановить сердцебиение. Но если это занимает много времени, сердце может перестать биться.

Устройства защитного отключения используются в качестве устройств защиты от поражения электрическим током и возгораний в случае короткого замыкания на землю из-за повреждения цепи или электрической изоляции. Как правило, они устанавливаются на выходной цепи каждой бытовой распределительной коробки и на линии электроснабжения общей распределительной коробки во всем здании. Последняя специально разработана для предотвращения возгораний, связанных с электричеством.

Принцип работы устройства защитного отключения

Устройство защитного отключения в основном состоит из трех частей: детекторного элемента, промежуточного звена усиления и исполнительного механизма. Элемент обнаружения состоит из трансформатора нулевой последовательности для обнаружения тока утечки и отправки сигнала. Промежуточная линия усиления усиливает слабый сигнал утечки, а компонент усиления может быть механическим или электронным. Когда исполнительный механизм получает сигнал, главный выключатель переключается из закрытого положения в отключенное положение, чтобы отключить электропитание.

При утечке электрического оборудования возможны два аномальных явления: нарушается баланс трехфазного тока и появляется ток нулевой последовательности; обычно незаряженный металлический корпус имеет заземление (обычно металлический корпус имеет нулевой потенциал относительно земли). Основным компонентом устройства защитного отключения является магнитный кольцевой индуктор. Противопожарный провод и нейтральный провод несколько раз намотаны на магнитное кольцо методом параллельной намотки, а на магнитном кольце имеется вторичная катушка. Когда один и тот же фазный пожарный провод и нейтральный провод работают правильно, магнитный поток, создаваемый током, компенсируется, и во вторичной катушке не индуцируется напряжение. Если провод протекает или не подключен к нейтральному проводу, токи активного и нейтрального проводов, проходящие через магнитное кольцо, будут неуравновешенными, в результате чего магнитный поток будет проходить через магнитное кольцо, а во вторичной катушке индуцируется напряжение. через электромагнитный утюг сработал расцепитель. 9

(1) Защита от прямого контакта с электрическим током В результате следует выбирать выключатели дифференциального тока с высокой чувствительностью. Для электроинструмента, передвижного электрооборудования и временных линий в цепи должны быть установлены выключатели дифференциального тока с током срабатывания 30 мА и временем срабатывания 0,1 с.

Если поражение электрическим током может привести к вторичным травмам (например, при работе на большой высоте), в цепи должен быть установлен выключатель дифференциального тока с рабочим током 15 мА. Для электрического медицинского оборудования в больницах должен быть установлен выключатель дифференциального тока с рабочим током 6 мА.

(2) Защита от поражения электрическим током при непрямом контакте

Поражение электрическим током при косвенном контакте в разных местах может привести к травмам различной степени тяжести. Поэтому в разных местах должны быть установлены разные выключатели дифференциального тока. Устройства защитного отключения с высокой чувствительностью необходимы в местах с повышенной опасностью легкого поражения электрическим током. Поражение электрическим током во влажных местах намного опаснее, чем в сухих. Как правило, следует устанавливать выключатели дифференциального тока с током срабатывания 15-30 мА и временем срабатывания 0,1 с. Для электрооборудования в воде должен быть установлен УЗО с током срабатывания 6-10мА и временем срабатывания ступени УЗ. Для электрооборудования, оператор которого должен стоять на металлических предметах или в металлических контейнерах, при напряжении выше 24 В должны быть установлены выключатели дифференциального тока с током срабатывания ниже 15 мА и временем срабатывания на уровне США. Для стационарного электрооборудования напряжением 220В или 380В, при сопротивлении заземления корпуса менее 500fZ, необходимо устройство защитного отключения с током срабатывания 30мА и временем срабатывания 0,19s может быть установлен на одной машине. Для крупного электрооборудования с номинальным током свыше 100А или цепи питания с несколькими электрооборудованием может быть установлен УЗО с током срабатывания 50-100мА. При сопротивлении заземления электрооборудования ниже 1000fZ допускается установка УЗО с током срабатывания 200-500мА.

2. Выберите исходя из нормального тока утечки цепи и оборудования

(1) Ток срабатывания устройства защитного отключения, используемого одной машиной, должен быть в 4 раза выше, чем ток утечки при нормальной работе оборудование.

(2) Для устройства защитного отключения, используемого в ответвлении, ток срабатывания должен быть в 2,5 раза выше, чем ток утечки при нормальной работе цепи, и в 4 раза выше, чем ток утечки электрооборудования с наибольший ток утечки в цепи.

(3) Ток срабатывания УЗО для основной линии или общей защиты всей сети должен быть в 2,5 раза выше, чем ток утечки при нормальной работе электросети.

Меры предосторожности при использовании устройств защитного отключения

Установка

1. Перед установкой проверьте данные на паспортной табличке устройства защитного отключения на соответствие требованиям.

2. Не устанавливайте слишком близко к сильноточной шине и контактору переменного тока.

3. При токе срабатывания УЗО более 15 мА корпус оборудования, защищенный УЗО, должен быть надежно заземлен.

4. Необходимо полностью учитывать режим питания цепи питания, напряжение цепи питания и режим заземления системы.

5. При установке устройства защитного отключения с защитой от короткого замыкания необходимо обеспечить достаточное расстояние распространения дуги.

6. Для контуров управления, подключаемых снаружи к комбинированным выключателям дифференциального тока, должны применяться медные проводники сечением не менее 1,5 м².

7. После установки устройства защитного отключения нельзя удалять первоначальные меры защиты заземления линии или оборудования низкого напряжения. В то же время нейтральный провод на стороне нагрузки автоматического выключателя не должен использоваться совместно с другими петлями, чтобы избежать неправильной работы.

8. При монтаже нулевой провод необходимо строго отличать от провода защитного заземления. Нейтральные провода трехполюсных, четырехпроводных и четырехполюсных УЗО должны быть присоединены к автоматическим выключателям, а нулевые провода, проходящие через автоматические выключатели, не должны более использоваться в качестве проводов защитного заземления, а также не должны быть повторно заземлены или подключены к корпусам электрооборудования. Провод защитного заземления нельзя подключать к устройству защитного отключения.

9. Устройства защитного отключения должны быть защищены отдельными петлями и не должны быть электрически соединены с другими петлями. Устройства защитного отключения нельзя использовать параллельно для защиты одной и той же линии или электрооборудования.

10. После установки нажмите кнопку проверки, чтобы проверить, может ли автоматический выключатель дифференциального тока работать надежно.

Электропроводка

1. Электропроводка должна быть выполнена в соответствии со знаком источника питания и нагрузки на автомате защитного отключения, и они не должны быть перепутаны.

2. Линия защиты не должна проходить через трансформатор тока нулевой последовательности. При использовании трехфазной пятипроводной системы или однофазной трехпроводной системы защитная линия должна быть подключена к защитной магистрали на входном конце устройства защитного отключения и не должна проходить через трансформатор тока нулевой последовательности посередине. .

3. Однофазная цепь освещения, трехфазная четырехпроводная распределительная линия и другие линии или оборудование, использующие рабочую нулевую линию, должны проходить через трансформатор тока нулевой последовательности.

4. В системе, где нейтраль трансформатора непосредственно заземлена, после установки устройства защитного отключения рабочий нейтральный провод можно использовать в качестве рабочего нейтрали только после прохождения через трансформатор тока нулевой последовательности. Его нельзя заземлять повторно, и нельзя подключать к рабочему нулевому проводу другой линии.

5. Электрооборудование можно подключать только к стороне нагрузки устройства защитного отключения. Один конец не может быть подключен к стороне нагрузки, а другой конец подключен к стороне питания.

6. В трехфазной четырехпроводной системе или трехфазной пятипроводной системе, где однофазные и трехфазные нагрузки смешаны, трехфазные нагрузки должны быть максимально сбалансированы.

Общие неисправности УЗО

Отключение при вводе в эксплуатацию

1. Трехфазная линия электроснабжения, включая нулевой провод, не проходит через трансформатор тока нулевой последовательности в том же направлении, поэтому достаточно поправьте проводку.

2. Установленный УЗО электрически соединен с линией неустановленного УЗО, и этого достаточно для разделения двух цепей.

3. Повторное заземление происходит на нулевом проводе, проходящем через трансформатор тока нулевой последовательности, поэтому его следует исключить.

4. УЗО неисправен и подлежит замене.

Неправильное действие

1. Вызвано перенапряжением. Если автоматический выключатель срабатывает, когда в линии возникает коммутационное перенапряжение, можно выбрать автоматический выключатель остаточного тока с задержкой или импульсным напряжением без действия, или между контактами можно установить резистивно-емкостную поглощающую цепь для подавления перенапряжения, или В линию можно включить устройство поглощения перенапряжения.

2. электромагнитные помехи. Если поблизости есть магнитное оборудование или мощное электрическое оборудование, положение установки устройства защитного отключения должно быть скорректировано таким образом, чтобы оно не касалось таких электрических компонентов.

3. Затронуты тиражом. Если два трансформатора работают параллельно, и у каждого свой заземляющий провод. Поскольку полное сопротивление двух трансформаторов не может быть полностью одинаковым, в заземляющем проводе будет генерироваться циркулирующий ток, вызывающий срабатывание автоматического выключателя. Поэтому один заземляющий провод можно убрать. Кроме того, один и тот же трансформатор питает одну и ту же нагрузку по двум параллельным цепям. Ток в двух цепях не может быть точно таким же, может быть и циркулирующий ток. Поэтому эти две цепи должны работать отдельно.

4. Уменьшено сопротивление изоляции рабочего нулевого провода. Когда сопротивление изоляции рабочего нейтрального провода уменьшается, если трехфазная нагрузка неуравновешена, относительно большой рабочий ток появится на нейтральном проводе и потечет на другие ответвления через землю, так что ток утечки может появиться на каждом остаточном текущий автоматический выключатель и привести к неисправности автоматического выключателя.
