Автоматический выключатель это. Автоматические выключатели: принцип работы и виды защиты электрических цепей

Что такое автоматический выключатель и как он защищает от коротких замыканий и перегрузок. Какие бывают виды автоматов. Как выбрать подходящий выключатель для электропроводки. Основные характеристики и принцип действия автоматических выключателей.

Что такое автоматический выключатель и для чего он нужен

Автоматический выключатель (автомат) — это электротехническое устройство, предназначенное для защиты электрической цепи от токов короткого замыкания и перегрузки. Основная задача автомата — автоматически отключать поврежденный участок электросети при возникновении аварийных ситуаций.

Главные функции автоматического выключателя:

• Защита от коротких замыканий
• Защита от перегрузок
• Оперативное включение и отключение цепей
• Разъединение электрических цепей

Автоматы устанавливаются в распределительных щитах и позволяют быстро обесточить отдельные участки сети при возникновении проблем. Это предотвращает повреждение проводки, возгорания и другие опасные ситуации.

Устройство и принцип работы автоматического выключателя

Основные элементы конструкции автоматического выключателя:

• Корпус
• Контактная система (подвижный и неподвижный контакты)
• Дугогасительная камера
• Механизм управления
• Расцепители (тепловой и электромагнитный)

Принцип работы автомата основан на срабатывании расцепителей при превышении допустимых значений тока:

1. При коротком замыкании срабатывает электромагнитный расцепитель, мгновенно размыкая контакты.
2. При длительной перегрузке нагревается биметаллическая пластина теплового расцепителя, которая изгибается и размыкает цепь.
3. Механизм свободного расцепления обеспечивает отключение даже при удержании рукоятки во включенном положении.

Таким образом, автомат надежно защищает сеть в различных аварийных режимах.

Виды автоматических выключателей

Автоматические выключатели классифицируются по нескольким основным параметрам:

По числу полюсов:

• Однополюсные — защита одной фазы
• Двухполюсные — защита фазы и нуля
• Трехполюсные — защита трехфазной сети
• Четырехполюсные — защита трехфазной сети с нулем

По типу защитной характеристики:

• Характеристика B — 3-5 Iном
• Характеристика C — 5-10 Iном
• Характеристика D — 10-20 Iном

По номинальному току:

От 0,5 А до 6300 А

По отключающей способности:

От 3 кА до 200 кА

Как выбрать автоматический выключатель

При выборе автомата нужно учитывать следующие параметры:

1. Номинальное напряжение сети
2. Номинальный ток нагрузки
3. Тип защищаемой цепи
4. Селективность срабатывания
5. Отключающую способность
6. Условия эксплуатации

Важно правильно рассчитать номинальный ток автомата с учетом всех подключенных потребителей. Для бытовых цепей обычно используются автоматы на 16-25 А с характеристикой C.

Преимущества автоматических выключателей перед предохранителями

Автоматические выключатели имеют ряд преимуществ по сравнению с плавкими предохранителями:

• Возможность многократного использования
• Быстрое восстановление после срабатывания
• Одновременное отключение всех фаз
• Возможность оперативных включений/отключений
• Высокая точность срабатывания
• Наличие дополнительных функций (УЗО, дифавтоматы)

Это обеспечивает более надежную и удобную защиту электросетей.

Обслуживание и проверка работоспособности автоматов

Для обеспечения надежной работы автоматических выключателей необходимо периодически проводить их обслуживание:

• Визуальный осмотр на наличие повреждений
• Проверка затяжки винтовых соединений
• Очистка от пыли и загрязнений
• Проверка работоспособности механизма включения-отключения
• Измерение сопротивления изоляции
• Проверка времени срабатывания расцепителей

Рекомендуется проводить комплексную проверку автоматов не реже 1 раза в год.

Применение автоматических выключателей в различных сферах

Автоматические выключатели широко применяются в различных отраслях:

• Жилые и общественные здания
• Промышленные предприятия
• Электростанции и подстанции
• Транспорт (железнодорожный, морской)
• Нефтегазовая отрасль
• Системы автоматизации

В каждой сфере используются автоматы с характеристиками, соответствующими конкретным условиям эксплуатации.

Новые технологии в производстве автоматических выключателей

Современные разработки в области автоматических выключателей направлены на повышение их надежности и функциональности:

• Применение микропроцессорных расцепителей
• Дистанционное управление и мониторинг
• Интеграция в системы «умный дом»
• Использование новых материалов для контактов
• Уменьшение габаритов и веса автоматов
• Повышение коммутационной способности

Это позволяет создавать более совершенные системы защиты электросетей.

Электра – Статьи — Что такое автоматический выключатель и как он работает.

Автоматический выключатель — это электротехнический аппарат, предназначенный для автоматического отключения повреждённого участка электрической сети. За автоматическое отключение в аппарате отвечает особое устройство, именуемое «расцепитель». Собственно, из названия понятно, что устройство воздействует на механизм включения-отключения в автомате (так будем называть автоматический выключатель для краткости) и размыкает электрическую цепь.

Расцепители в автоматах бывают двух типов - электромеханические и электронные. Электромеханические, в свою очередь, делятся на тепловые и электромагнитные.

Электронные расцепители рассматривать не будем, т.к. в быту такие автоматы не используются по одной простой причине — высокая стоимость и абсолютно неприменимая в бытовых условиях функциональность.

Итак, тепловые и электромагнитные расцепители — что они из себя представляют и для чего нужны?

Ток, проходящий через тепловой расцепитель вызывает нагрев данного расцепителя. При прохождении через автомат рабочего тока, не превышающего номинальное значение автомата, нагрев незначительный и не вызывает никаких воздействий на отключающий механизм автомата. Но при длительном прохождении тока, превышающего номинальный, происходит отключение автомата. При этом, чем больше ток, тем меньше время отключения. Данный тип расцепителя защищает вашу электрическую сеть от перегрузок и позволяет сохранить работоспособность сети при кратковременном характере и незначительной величине этих перегрузок. Устроен данный тип расцепителей следующим образом — токопроводящая (либо расположенная над нагревательным элементом, по которому проходит ток) пластина состоит из двух пластин различных металлов, соединённых между собой. Называется такая пластина биметаллической. Ввиду различных физических свойств этих металлов, они обладают различным коэффициентом теплового расширения, в результате чего при нагревании такой пластины происходит её механическая деформация — изгиб.

И благодаря такой деформации происходит механическое воздействие изгибающейся пластины на механизм отключения автомата.

Электромагнитный расцепитель. Как видно уже из названия, данный расцепитель состоит из электромагнита. Этот расцепитель предназначен для мгновенного отключения автомата при коротком замыкании. При прохождении токов короткого замыкания определённой величины, сердечник электромагнита втягивается и мгновенно отключает повреждённый участок.

Ниже приведены фотоизображения, на которых показаны устройство самых распространённых автоматических выключателей и обозначены вышеуказанные расцепители.

Ну и вот мы подобрались, наверное, к самому главному — чем определяется величина тока короткого замыкания, отключающего автомат? Помимо основных характеристик автоматических выключателей, таких как номинальный ток и количество полюсов, имеется ещё одна не менее важная — характеристика (кривая) отключения. В соответствии с ГОСТ Р 50345-2010, автоматические выключатели бывают с тремя основными видами электромагнитных расцепителей — B (диапазон отключения (3÷5)×I_ном), С (диапазон отключения (5÷10)×I_ном) и D (диапазон отключения (10÷20)×I_ном). Ну а нужны данные виды расцепителей для того, чтобы в вашей электрической сети была возможность обеспечения селективности срабатывания аппаратов защиты, иными словами — способность вашей электрической системы отключать повреждённый участок сети, не затрагивая неповреждённые.

Как это работает разберём на реальном примере. У многих из вас бывали ситуации, когда при коротком замыкании в каком-либо участке сети (к примеру, короткое замыкание в электроприборе, включённом в розетку) электричество отключалось во всём доме. И при проверке ваших распределительных щитов вы обнаруживали отключенные автоматы во всех щитах, вплоть до вводного, установленного на столбе.

Как избежать такой ситуации? — Установкой автоматов с различными типами расцепителя. Во-первых, такая ситуация возможна только тогда, когда у вас установлены автоматы с одним типом расцепителя, к примеру «С». При коротком замыкании возникает ток достаточной силы для отключения всех автоматов в цепи, а ввиду однотипности расцепителя, то отключаются они одновременно.

Избежать подобной ситуации можно следующим образом.

При получении технический условий на подключение вашего дома к электрическим сетям, электросетевая организация предписывает вам установить в вводном щите (назовём его ЩУР — щит учётно-распределительный) аппарат защиты на номинальный ток 63 А (при разрешённой стандартной мощности 15 кВт и при подключении по одной фазе (220 В)). В доме у вас установлен один распределительный щит (назовём его ЩР — щит распределительный), в котором установлен вводной автомат на номинальный ток также 63 А (нагрузку щита возьмём в номинальные 15 кВт). Расстановка автоматических выключателей будет выглядеть следующим образом: т.к. подключение однофазное, в щите ЩУР устанавливаем двухполюсный автоматический выключатель на номинальный ток 63 А, расцепитель характеристики D (т.к. в случае короткого замыкания в электрической сети дома этот автоматический выключатель должен отключиться в последнюю очередь).

Вводной автомат в щите ЩР устанавливаем аналогично вводному в щите ЩУР, но с расцепителем характеристики С. Ну а отходящие цепи в щите ЩР, с наибольшей вероятностью возникновения коротких замыканий (питание уличных электроприборов, питание электроприборов в сырых помещениях) лучше защищать с помощью автоматов с расцепителем характеристики В.

---

Устройство автоматических выключателей.

Одни из самых распространённых типов автоматических выключателей:

1. AE 1031M-2УХЛ4 с тепловым расцепителем.
2. ВА47-29 с комбинированным расцепителем (тепловой и электромагнитный).

---

Устройство автоматического выключателя AE 1031M-2УХЛ4:

1. Биметаллическая пластина, по которой проходит электрический ток.
2. Расцепитель.

---

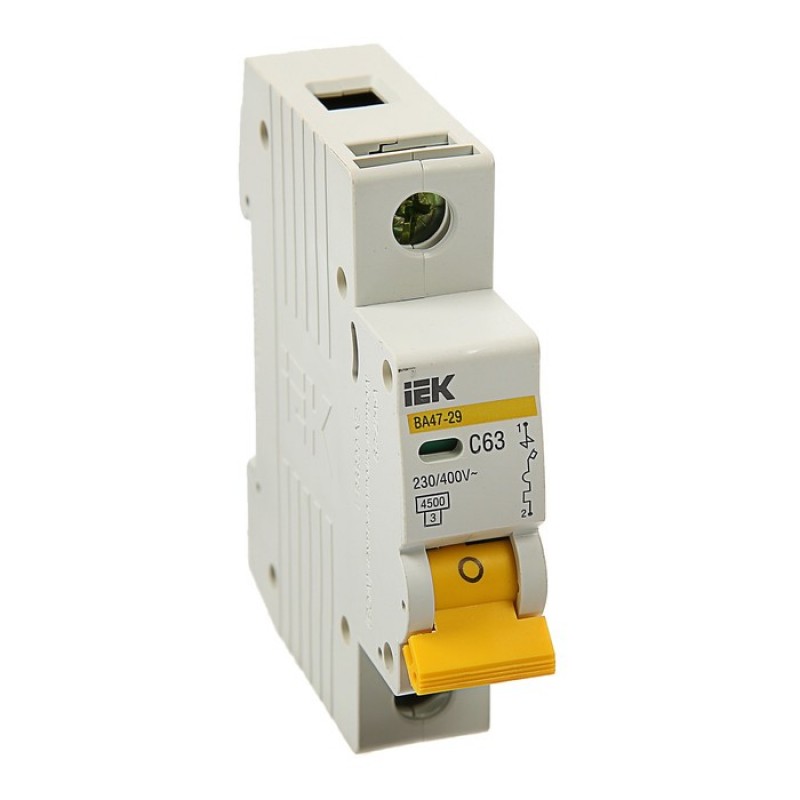

Устройство автоматического выключателя ВА47-29:

1. Расцепитель.
2. Биметаллическая пластина со спиральным нагревательным элементом, по которому проходит электрический ток.
3. Электромагнит.
4. Силовой контакт выключателя.

  Все статьи

Автоматические выключатели — разновидности и функции, принципы работы

Разновидности и функции автоматических выключателей

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 27.01.2022

Автоматические выключатели тока широко используются в электрических цепях, предохраняя их от короткого замыкания/перегрузок. При коротком замыкании существенно возрастает сила тока, проходящего сквозь электромагнитную катушку выключателя. Вместе с этим увеличивается действие магнитного поля, а это приводит к перемещению сердечника, переключающего рычаг свободного расщепления. В этом случае автомат отключается, предотвращая негативное воздействие перегрузок/короткого замыкания на электрическую цепь.



  Сегодня существует огромное разнообразие автоматических выключателей. Они могут выглядеть как компактные устройства, предназначенные для отдельных помещений, или как массивные конструкции, обеспечивающие надежную защиту электросистем целых предприятий.





  Различают автоматические выключатели:

• • модульные – стандартная толщина полюса составляет 17, 5 мм, а фиксируются они на DIN-рейку;
• • блочные – их установка производится на вертикальную поверхность либо панель с использованием винтов.

  В зависимости от числа полюсов выключатели бывают:

	1Р – однополюсные:   Выполняют функцию по защите электросетей переменного тока (максимум 220 В) от короткого замыкания/перегрузки.
	2Р – двухполюсные:   Рассчитаны на включение вручную, а также на ручное/автоматическое отключение потребителей электричества под нагрузкой.
	3Р – трехполюсные:   Предназначены для того, чтобы при аварийном режиме, скачках напряжения и коротком замыкании защитить осветительные, силовые и прочие электрические установки. Они используются в цепях переменного тока, характеризующихся трехфазной нагрузкой.
	4Р – четырехполюсные:   Оберегают распределительные щиты, электроустановки и т.д. от перегрузок/короткого замыкания. Используются в качестве защитных автоматов отходящих линий и вводных автоматов на токи максимальной силой 63 А.

  В настоящее время среди подобной продукции, особой популярностью пользуется автоматический выключатель АВВ.



Принципы работы выключателей

  Принцип действия автоматического выключателя, в основном, зависит от режима работы. В обычном режиме электричество посредством питающего провода подается к автомату, после чего он проходит неподвижный и подвижный контакт, далее через гибкий проводник он следует к катушке соленоида, а затем поступает на тепловой расцепитель. От него ток идет на винтовую клемму и, в конце концов, достигает цепи подключенной нагрузки. При этом рычаг управления находится во взведенном управлении.

  В тот момент, когда ток в цепи, находящейся под контролем автоматического выключателя, превышает номинальное значение автомата, происходит перегрузка. Повышенный электрический ток, проходя через биметаллическую пластину, нагревает ее, после чего она изгибается и, если сила тока не уменьшается, пластина оказывает воздействие на механизм расцепления. В результате отключается автоматический выключатель, размыкая цепь.

  Под коротким замыканием подразумевается резкое возрастание силы тока в цепи. Магнитное поле, образуемое в катушке согласно закону электромагнитной индукции, перемещает сердечник соленоида. Он, в свою очередь, приводит в действие расцепительный механизм, который размыкает подвижный и неподвижный контакты автоматического выключателя. Вследствие размыкания линии, с аварийной цепи снимается питание. Это позволяет предупредить возгорание и разрушение автомата, электропроводки и замкнувшего электрического прибора.

Если стоит выбор, где купить автоматический выключатель, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Новые кабельные стяжки Cabeus – надёжный выбор!

20

April

2021

Теперь кабельные стяжки отличаются высокими механическими свойствами и стойкостью к перепадам температуры.

Открыть

Инструменты для работ с кабелем

26

February

2016

Краткое содержание:

1. Заделка витой пары инструментами Cabeus
2. Проверка работоспособности кабельной сети

В статье вы узнаете про инструменты для заделки витой пары, а также о том, чем можно провести проверку работоспособности кабельной сети.

Открыть

Краткая информация о APC ProtectNet

02

May

2009

Информация о ProtectNet

Открыть

Что такое УЗО в электрике и для чего оно нужно?

22

July

2022

Наверное, каждый испытал на себе, как ощущается удар током на собственном теле. Уже давно начали устанавливаться так называемые выключатели дифференциального тока, чтобы нам не приходилось случайно сталкиваться с этими опасно высокими токами в нашей домашней электросети в повседневной жизни. Но что такое УЗО?

Открыть

Новые модели блоков силовых розеток REMER

20

June

2022

Производственная группа REMER разработала, испытала, сертифицировала и запустила в производство новые модели блоков силовых розеток, которые оправдают ожидания самых требовательных клиентов. Обновлённая линейка PDU позволяет заменить весь ассортимент изделий таких брендов, как RITTAL, APC, ZPAS и др.

Открыть

Поздравляем с Днем народного единства!

02

November

2021

Уважаемые коллеги и партнеры! Компания Анлан поздравляет вас Днём народного единства!

Открыть

Рекомендуемые товары

Выключатель автоматический модульный 1п C 16А 4.5кА Basic M BMS411C16 ABB 2CDS641041R0164

Выключатель автоматический модульный 1п C 16А 4. 5кА Basic M BMS411C16 ABB 2CDS641041R0164

Артикул: 2CDS641041R0164

Цена: 296,40 ₽

От 25 000 ₽ 296,40 ₽

От 100 000 ₽ 296,40 ₽

LEGRAND 419697 Автоматический выключатель серия RX3, C16A, 16A, 2-полюсный

LEGRAND 419697 Автоматический выключатель серия RX3, C16A, 16A, 2-полюсный

Артикул: 419697

Цена: 549,32 ₽

От 25 000 ₽ 549,32 ₽

От 100 000 ₽ 549,32 ₽

Выключатель нагрузки 3п 20А Acti9 iSW SchE A9S60320

Артикул: A9S60320

Цена: 2 818,20 ₽

От 25 000 ₽ 2 818,20 ₽

От 100 000 ₽ 2 818,20 ₽

Что делает автоматический выключатель?

Полное руководство по работе автоматических выключателей

Доступ к электричеству стал необходимой и ключевой частью работы любого современного коммерческого или промышленного предприятия или даже просто выполнения повседневных задач дома. Однако электричество по своей природе неустойчиво, поэтому его необходимо точно сдерживать и планировать, а потенциальные риски необходимо снижать.

В целях электробезопасности создано множество устройств, самым популярным и распространенным из которых является автоматический выключатель.

Вам интересно, что делает автоматический выключатель? Вы не знакомы с использованием и работой этих опор электробезопасности? PSI Power & Controls может помочь вам понять, как и почему автоматические выключатели.

Если у вас остались вопросы, позвоните в нашу команду по телефону (704) 594-4107, чтобы узнать больше.

Свяжитесь со своим представителем сегодня!

Наша команда оценит ваши потребности и порекомендует подходящие продукты.

Какова функция автоматического выключателя?

В своей простейшей форме автоматический выключатель представляет собой автоматическую систему защиты цепи. Выключатели устанавливаются в электрическом щите (коробке выключателя), и каждая цепь подключается к отдельному выключателю.

Как работает автоматический выключатель?

Автоматический выключатель будет контролировать цепь, и в случае возникновения осложнений он немедленно отключит эту цепь. Это часто называют «отключением выключателя» или «отключением выключателя», и обычно это происходит, когда приборы или оборудование выходят из строя или слишком много мощных инструментов подключено к одной цепи.

Представьте себе домашнюю розетку с подключенными к ней обогревателем, телевизором и пылесосом. Это почти наверняка вызовет срабатывание выключателя, который отключит доступ и работу этой цепи до тех пор, пока проблема не будет устранена, а выключатель не будет сброшен и возвращен в исходное положение.

В чем разница между автоматическим выключателем и предохранителем?

Основное различие между предохранителем и автоматическим выключателем заключается в том, что выключатель можно использовать повторно до тех пор, пока он не изнашивается, что обычно занимает много времени. С другой стороны, предохранитель можно использовать только один раз.

Предохранители представляют собой стеклянные цилиндры, содержащие тонкую нить накала, при срабатывании которой нить сгорает, плавится или иным образом становится бесполезной; в некоторых случаях стеклянный цилиндр может даже треснуть.

Предохранители и выключатели в целом служат одной и той же цели, хотя выключатели во многих случаях опережают предохранители в использовании (это не всегда так, поскольку предохранители по-прежнему используются во многих бытовых приборах и коммерческих приложениях, но это действительно относится к большинству ситуаций) .

Чем автоматический выключатель отличается от разъединителя?

Выключатели и разъединители по-прежнему очень похожи, но используются для решения различных потенциальных проблем с электричеством на коммерческих объектах. Во многих ситуациях они могут работать взаимозаменяемо, но разъединители лучше всего подходят для многих приложений коммерческого оборудования.

В некоторых случаях разъединители также оснащены предохранителями (плавкими разъединителями) для обеспечения дополнительной защиты, хотя они также требуют замены предохранителя в случае электрической проблемы.

Как узнать, что использовать?

Для большинства общих целей идеально подходят автоматические выключатели. Однако для многих приложений, инструментов и ситуаций требуется либо другая система мониторинга электропитания, либо их комбинация для обеспечения защиты.

Вот почему так важно всегда обращаться к руководствам по эксплуатации всего нового электрооборудования, и разумно работать с сертифицированными электриками при планировании систем реагирования на аварийные ситуации.

Электрическая безопасность и электроснабжение с питанием и элементами управления PSI

Если вы ищете оборудование для обеспечения электробезопасности для своего бизнеса, вы можете быть уверены, что PSI Power & Controls поможет вам. Мы предоставляем индивидуальные и готовые решения для управления питанием, поэтому, независимо от области применения или оборудования, у нас есть идеальные компоненты и продукты для соответствия.

Не стесняйтесь звонить (704) 594-4107, чтобы поговорить с нашей службой поддержки сегодня.

Вас также может заинтересовать:

• В чем разница между защитным выключателем и автоматическим выключателем?
• Чем выключатель с предохранителем отличается от автоматического выключателя?
• Как защитный выключатель обнаруживает проблему в цепи?

Что такое автоматический выключатель и как он работает

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если false и result.loading %}

{% еще %}

{% if result. suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result. term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.
