⚡ Классификация автоматических выключателей

В этой статье расскажем о назначении и отличиях между автоматическими выключателями бытового (и аналогичного) назначения и общего назначения

Заказать проверку автоматов

Классификация автоматических выключателей

Вызвать лабораторию!

Автор: Валерий Карпов

Инженер электроизмерительной лаборатории «ЭлектроЗамер»

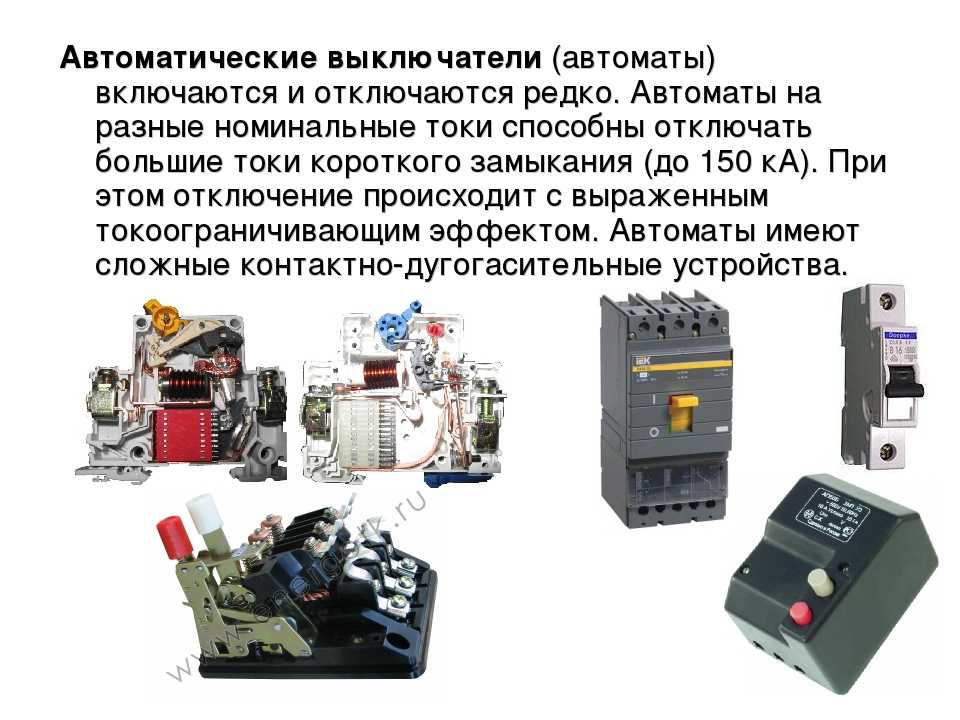

Автоматические выключатели делятся на две основные группы: автоматические выключатели бытового и аналогичного назначения и автоматические выключатели общего назначения. Ниже мы рассмотрим основные характеристики этих автоматов.

Автоматические выключатели бытового и аналогичного назначения

Основные параметры защиты этих автоматов определяются номинальным током (уставкой) In аппарата защиты и его характеристикой. Данные выключатели выпускаются в соответствии с ГОСТ Р 50345-2010 (МЭК 60898-1:2003).

Модульные автоматы бытового назначения

Характеристика автомата определяет зависимость токов срабатывания электромагнитного расцепителя мгновенного действия и, соответственно, область применения данного типа автомата. Хар-ка обозначается латинскими буквами AB, A, B, C, D, K, L, Z. Наибольшее распространение в быту получили автоматические выключатели с хар-ками B, C, D. Ранее в электроустановках ЖКХ часто применялись автоматы с хар-кой L, токи срабатывания которых укладывались в диапазон токов автоматов с характеристикой C.

Зависимость токов мгновенного расцепителя от номинального тока (уставки) In аппарата защиты и его характеристики указана в следующей таблице:

Для чего предназначены автоматические выключатели с различными характеристиками?

Итак, для чего же нужно столько разных видов автоматических выключателей с различными характеристиками? Рассмотрим типовые (рекомендуемые) варианты применения вышеуказанных автоматов.

MA – характеризуется отсутствием теплового расцепителя, параметры мгновенного расцепителя соответствует характеристике A. Рекомендуется для защиты от токов короткого замыкания цепей, имеющих отдельную защиту от токов перегрузки. Например, цепей питания электродвигателей с установленными в них максимально-токовыми реле.
A – характеризуется минимальными токами срабатывания. Рекомендуется для защиты отходящих линий большой протяженности и полупроводниковых устройств.
B – рекомендуется применения в осветительных цепях общего назначения, но не подходят для цепей, имеющих много приборов с импульсными блоками питания (например, светодиодное освещение), так как многие блоки имеют значительный пусковой ток.
C – как правило используется в цепях общего назначения с умеренными пусковыми токами (например, для питания бытовых приборов).
D – рекомендуется для защиты цепей с наличием активно-индукционной нагрузкой (например, цепей питания электродвигателей). Также могут использоваться для обеспечения селективности защиты распределительных сетей, когда по каким-либо причинам нельзя повышать/понижать номинальный ток аппарата защиты.
K – устанавливается в цепях с выраженной индуктивной нагрузкой.
L – используется в электроустановках ЖКХ.
Z – рекомендуется для защиты цепей питания электронных устройств.

Автоматические выключатели общего назначения

Основные параметры защиты этих автоматов аналогичны параметрам автоматических выключателей бытового и аналогичного назначения. Данные приборы защиты выпускаются в соответствии с ГОСТ Р 50030.2-99 (МЭК 60947-2-98).

Ассортимент выпускаемых и находящихся в эксплуатации автоматических выключателей общего назначения, их конструкции, характеристики и функции весьма разнообразны. При проведении испытаний для правильной установки токов уточняются время-токовые характеристики по справочникам или технической документации завода-изготовителя.

Автоматы общего назначения в литом корпусе, Schneider Electric NS

Автоматические выключатели общего назначения с микропроцессорными расцепителями

В последнее время всё более широкое распространение получают электронные расцепители с микропроцессорным управлением (микроконтроллером).

Они имеют возможность точной настройки основных параметров аппарата защиты:

уровень рабочего тока защиты
время защиты от перегрузки
время срабатывания в зоне перегрузки с функцией «тепловой памяти» и без нее
ток селективной отсечки
время селективной токовой отсечки

Набор регулируемых параметров может варьироваться в зависимости от типа и назначения аппарата защиты. Также на многих автоматах имеется кнопка «Тест», позволяющая проводить периодическую проверку аппарата защиты потребителем.

Органы регулировки как правило выведены на лицевую панель аппарата защиты, что позволяет при проведении испытаний без лишнего труда понять, как настроены параметры защиты.

Кроме механических поворотных регуляторов разными производителями используются и электронные варианты панелей управления. Пример такого вида аппаратов защиты – автоматический выключатель Schneider Electric с электронным расцепителем и панелью управления:

Автомат с микропроцессорным расцепителем и электронной панелью управления, Schneider Electric NSX

Остались вопросы?

Проконсультируем вас по вопросам проверки расцепителей автоматических выключателей!

Связаться с нами

Файлы для скачивания

ПУЭ, глава 1.8
Нормы приемо-сдаточных испытаний
ГОСТ Р 50571.16-2007
Электроустановки низковольтные. Часть 6. Испытания
ГОСТ Р 50345-2010
Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения
ГОСТ Р 50030.2-2010
Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели
Пример протокола
проверки автоматических выключателей

Отзывы клиентов и рекомендательные письма

Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов

Посмотреть отзывы

Цены на услуги электролаборатории

Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории

Узнать про цены

Приглашаем другие лаборатории присоединиться к сообществу

Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен

Узнать о чате

Виды и использование автоматических выключателей ВА

Автоматический выключатель ВА является контактным коммутационным аппаратом, отвечающий за включение, выключение и временное прекращение подачи тока в условиях нормального и ненормального напряжения в электрической цепи. В зависимости от защитных свойств данные изделия классифицируются таким способом:

В – категория автоматического выключателя ВА 47 и других моделей, предназначенных для домашнего использования при монтаже осветительных приборов. Его срабатывание происходит при малейших колебаниях электричества. Из-за такой сверх чувствительности модели не применяются в установках, характеризующихся наличием большого пускового тока.
С – общепромышленный вариант изделий. Такие автомат выключатели ВА считаются универсальными, они отлично работают при обычных нагрузках.
D – самые мощные модели, предназначенные для использования в электродвигателях. Они способны выдержать максимальные показатели пускового тока, присутствующего при запуске прибора.

Если срабатывает выключатель автоматический ВА29-29 и других моделей, то в первую очередь необходимо найти причину, устранить неисправность и только после этого повторить попытку запуска.

Типы автоматов по различным характеристикам

Автоматический выключатель ВА47-29, 57-35, 250а и прочие могут отличатся между собой некоторыми позициями. Так, разнообразные технические устройства можно классифицировать и поместить в разные группы, исходя из их:

полюсности;
амперажу;
току короткого замыкания.

Поэтому, выбирая автоматический выключатель ВА, цена которого может существенно отличатся, нужно обращать особое внимание именно на такие технические характеристики. Рассмотрим данную классификацию более подробно.

Полюсность автоматов

Количество полюсов выбранного автомата ВА – один из основных признаков большого количества моделей. Именно от этой цифры зависит способность изделия выполнить защитные функции в отношении определенного типа проводки, выдерживать нагрузку. Кроме того, чем больше полюсов, тем массивнее сам прибор.

Мы предлагаем возможность купить автоматы ВА 4 типов:

однополюсные;
двухполюсные;
трехполюсные;
четырехполюсные.

Каждый тип имеет свои особенности и применяется в конкретных случаях. Однако можно отметить одну особенность – чем больше полюсов, тем специфичней является модель.

Ампераж при определении типов автоматов

Ампераж – это еще один достаточно серьезный показатель, на который необходимо обратить внимание, прежде чем купить автоматический выключатель ВА47-29 или другую модель. Он показывает номинальный ток, который способен пропустить автомат без срабатывания.
Важно отметить, что в каждый тип таких приборов, имеющих одинаковые показатели номинального тока, может входить большое количество автоматов. Их главное различие – время токовой характеристики и количество полюсов.

Ток короткого замыкания как показатель типажа изделий

Если вы хотите купить автоматический выключатель ВА57-35 или любой другой, то должны обратить внимание на показатели тока короткого замыкания. Эта классификация предусматривает разделение приборов на три группы:

тип автомата 10кА;
тип автомата 6кА;
тип автомата 4,5кА.

Каждый из них способен выдерживать предельный ток в 10 000, 6 000 и 4500 Ампер соответственно.
Для внесения некой ясности в приведенные выше факты, рассмотрим небольшой пример. Так, для домашнего использования достаточно приобрести автомат ВА47 типа 4,5кА, тогда как на производство потребуется более мощная модель автомата ВА100 типа 10кА.
Учитывайте все характеристики и особенности, чтобы купить автоматический выключатель ВА57-35 либо другую модель правильно. Только ответственный подход к приобретению и правильное подключение позволит извлечь максимальную пользу с прибора.

Какие существуют типы автоматических выключателей?

Существует несколько методов классификации автоматических выключателей. Наиболее общий способ оценки автоматического выключателя — по среде гашения дуги. Гашение дуги можно легко осуществить с помощью различных сред, таких как воздух, изолятор, газ, вакуум, диэлектрик и т. д.

По среде гашения дуги автоматические выключатели подразделяются на четыре типа. Это автоматический выключатель с воздушным разрывом, автоматический выключатель с воздушным дутьем, автоматический выключатель с гексафторидом серы и вакуумный выключатель. Классификация автоматических выключателей показана на рисунке ниже.

Автоматический выключатель в основном подразделяется на два типа. Это автоматические выключатели переменного тока и автоматические выключатели постоянного тока.

Автоматический выключатель переменного тока

Автоматический выключатель переменного тока подразделяется на два типа: автоматический выключатель низкого напряжения и автоматический выключатель высокого напряжения. Автоматический выключатель, значение которого ниже 1000 В, называется автоматическим выключателем низкого напряжения, а выше 1000 В — высоковольтным автоматическим выключателем. Автоматический выключатель высокого напряжения подразделяется на две основные категории; это масляные выключатели и безмасляные выключатели.

Масляный выключатель

Масляный выключатель использует масло для гашения дуги. Кроме того, он подразделяется на масляный автоматический выключатель и автоматический выключатель минимального масляного типа.

Масляный автоматический выключатель – Масляный автоматический выключатель использует трансформаторное масло в качестве среды гашения дуги автоматического выключателя. Масло также действует как изолятор между двумя проводящими частями автоматического выключателя. Диапазон мощности масляного выключателя составляет от 25 МВА при 2,5 кВ до 5000 МВА при 230 кВ.

Минимальный масляный автоматический выключатель – В минимальном масляном автоматическом выключателе масло используется для гашения дуги при взрыве. Основная функция масла в минимальном масляном выключателе состоит в том, чтобы прервать образование дуги, и оно не используется для изоляции токоведущих частей земли.

Импульсный масляный выключатель представляет собой другой тип автоматического выключателя с минимальным содержанием масла. В этом выключателе используется масляная струя, которая вырабатывается поршневым насосом для гашения дуги. Струя масла помещается между зазорами, образованными контактами выключателя 9.0003

Четыре основных типа масляных выключателей: воздушный выключатель, воздушный выключатель, выключатель с гексафторидом серы и вакуумный выключатель.

Воздушный автоматический выключатель – В воздушном автоматическом выключателе дуга возникает и гаснет в неподвижном воздухе, в котором движется дуга. Такие типы выключателей используются в диапазоне низкого напряжения до 15 кВ, а отключающая способность выключателя составляет 500 МВА. Классификация воздушных выключателей зависит от типов методов воздушного отключения. Типы автоматических выключателей с воздушным прерыванием показаны ниже.

В воздушном выключателе контакты выполнены в форме рожков. Выключатель магнитного типа использует магнитное поле в качестве среды отключения дуги, а в дугогасительном выключателе для отключения дуги используются цепи низкого и среднего напряжения.

Автоматический выключатель с воздушной продувкой — Автоматический выключатель с воздушной продувкой использует струю воздуха для гашения дуги. В воздушном выключателе сжатый воздух хранится в виде резервуара и выпускается через сопла для создания высокоскоростной струи, которая используется для гашения дуги.

Автоматический выключатель такого типа используется для внутренних сетей с полем среднего высокого напряжения. Воздушный выключатель применяется для низкого напряжения до 15 кВ и отключающей способности до 2500 МВА. Такие типы выключателей также используются в ОРУ на линиях 220 кВ. Типы воздушных выключателей показаны ниже.

В выключателе с осевой струей воздух течет продольно в направлении дуги, а в выключателе с поперечной струей воздух течет под прямым углом дуги.

Выключатель с гексафторидом серы . В выключателе с гексафторидом серы для гашения дуги используется газ SF ₆. Газ SF ₆ обладает отличными свойствами гашения дуги, а также превосходит другие средства гашения дуги, такие как масло или воздух.

Вакуумный автоматический выключатель – В этом типе автоматического выключателя контакты цепи размещены в герметичном вакуумном прерывателе. Дуга гасится, когда контакты разъединяются в высоком вакууме. Такие автоматические выключатели менее громоздки, дешевле по стоимости, не требуют особого обслуживания и имеют длительный срок службы.

Автоматический выключатель постоянного тока высокого напряжения

Автоматический выключатель, который используется для отключения постоянного тока высокого напряжения, известен как автоматический выключатель постоянного тока высокого напряжения. Отключающая способность по напряжению автоматического выключателя HVDC составляет около 33 кВ, а по току — 2 кА.

Основная проблема автоматического выключателя постоянного тока высокого напряжения заключается в том, что постоянный ток является однонаправленным и, следовательно, в системе постоянного тока нет нулевой точки. Ток короткого замыкания в автоматическом выключателе HVDC должен быть снижен до нуля с помощью некоторых внешних методов. Средой гашения дуги воздушного выключателя является масло или воздушный поток.

Electrical Desk — все об электротехнике

Автоматический выключатель — это коммутационное устройство, которое используется для защиты электрооборудования в условиях неисправности. Автоматический выключатель используется для замыкания и размыкания электрических цепей в условиях неисправности, а также в нормальных условиях.

Автоматический выключатель представляет собой механический выключатель, который отключается высоким током дуги в условиях неисправности и нормальным током во время нормального замыкания-размыкания.

Автоматические выключатели переменного тока классифицируются на основе средней дуги Погасание:

1. Автоматический выключатель с воздушным прерыванием

2. Масляный автоматический выключатель

1. Автоматический выключатель с низким уровнем масла

2. Масляный автоматический выключатель

3. Автоматический выключатель с воздушным дутьем

4. Автоматический выключатель с гексафторидом серы

5. Вакуумный автоматический выключатель

1. Автоматический выключатель с воздушным разрывом:

В качестве среды гашения дуги в воздушных автоматических выключателях используется обычный воздух. Дуга в воздушном выключателе создается в воздухе и гаснет в неподвижном воздухе. этот тип автоматического выключателя используется только для низковольтных приложений. Воздушные выключатели применяются до уровня напряжения 15 кВ. Автоматические выключатели с воздушным прерыванием прерывают мощность 500 МВА во время неисправности, это называется отключающей способностью прерывателя.

Воздушный автоматический выключатель, далее классифицируемый как

1. Автоматический выключатель с простым разрывом

Этот автоматический выключатель имеет форму дугообразных дугообразных рожков. Воздух доступен между двумя рогами, и рога имеют короткие расстояния в одной точке и большие расстояния в другой точке. при образовании дуги на небольшом расстоянии между рожками воздух между рожками поднимается вверх за счет нагревания воздуха.

Дуга переходит от одного конца к другому концу рожков, когда рожки полностью разделены, что приводит к удлинению и охлаждению дуги между рожками. Эти типы автоматических выключателей используются только для низковольтных приложений, таких как миниатюрные автоматические выключатели.

2. Автоматический выключатель с магнитным гашением дуги

В этих типах автоматических выключателей для гашения дуги используются дуговые экраны и дугогасительные камеры. Дутьевые катушки включаются последовательно с разрываемой цепью. Магнитное поле создается магнитной дугогасительной катушкой за счет тока дуги.

Магнитное поле не может погасить дугу, оно только перемещает дугу в дугогасительные камеры, где дуга охлаждается, удлиняется и гаснет. Защита от дуги предотвращает распространение дуги в близлежащей зоне.

3. Дугогасительный выключатель

Дугогасительные камеры представляют собой параллельные наборы металлических пластин, расположенных внутри главных контактов выключателя. В условиях неисправности контакты выключателя размыкаются, и из-за разъединения контактов возникает дуга между главным и неподвижным контактами выключателя. эта дуга выделяет большое количество тепла, способного расплавить контакты выключателя. поэтому между контактами выключателя предусмотрены дугогасительные камеры.

Пластины дугогасительных камер изготовлены из ферромагнитного материала и имеют равные расстояния между собой. дуга притягивается к дугогасительным камерам, а затем разделяется на мелкие части. это увеличит длину дуги и охладит дугу. дугогасительные камеры используются для предохранения главных контактов выключателя от плавления и безопасного гашения дуги.

2. Масляные автоматические выключатели

Масляные автоматические выключатели используют диэлектрическое масло в качестве среды гашения дуги. Масляные автоматические выключатели подразделяются на 1. выключатели с низким уровнем масла и 2. масляные выключатели.

1. Автоматический выключатель с низким содержанием масла

В автоматическом выключателе с низким содержанием масла масло используется для гашения дуги за счет масляного дутья в камере гашения дуги, и масло не используется для изоляции токоведущей части выключателя от земли. .

В этом типе выключателя камеры гашения дуги снабжены полыми фарфоровыми изоляторами, которые изолируют токоведущие части выключателя от земли.

Эти автоматические выключатели используются для уровней напряжения от 33 кВ до 220 кВ. Автоматические выключатели при низком уровне масла отключают мощность от 1500 МВА до 7500 МВА во время неисправности.

2. Автоматический выключатель наливного масла

В автоматических выключателях наливного масла. Масло используется в качестве среды гашения дуги в дугогасительной камере, а также масло действует как изолирующая среда между токоведущими частями и заземленными резервуарами.

Автоматические выключатели этого типа используются для диапазонов напряжения от 2,5 кВ до 230 кВ. Масляные автоматические выключатели отключают мощность от 25 МВА до 5000 МВА во время неисправности.

3. Автоматический выключатель воздушной струи

В воздушном выключателе для гашения дуги используется подача воздуха под высоким давлением. В воздушном выключателе сжатый воздух хранится в баках, выпускается через сопло высокого давления и используется для гашения дуги в дугогасительной камере.

Воздушные автоматические выключатели используются для внутренних служб и приложений среднего высокого напряжения. Воздушные автоматические выключатели используются для напряжения до 15 кВ и прерывают мощность 2500 МВА в условиях неисправности. Этот автоматический выключатель теперь используется для высоковольтных приложений и используется до 220 кВ.

Воздушные автоматические выключатели классифицируются как

1. Осевой автоматический выключатель

2. Поперечный автоматический выключатель

3. Радиальный взрывной автоматический выключатель

4. Серогексафторидный автоматический выключатель

Этот тип автоматического выключателя использовали газ под высоким давлением в качестве среды гашения дуги в камере гашения дуги. Газообразный гексафторид серы обладает высокими свойствами гашения дуги и более высокой диэлектрической прочностью, чем масло и воздух. Автоматические выключатели с гексафторидом серы используются в диапазоне очень высокого напряжения от 66 кВ до 765 кВ.
