Автоматический выключатель с таймером: виды, применение и преимущества

Что такое автоматический выключатель с таймером. Как работает выключатель с задержкой времени. Какие бывают виды таймеров для выключателей. Где применяются выключатели с таймером отключения. Какие преимущества дает использование таких устройств.

Что такое автоматический выключатель с таймером

Автоматический выключатель с таймером — это интеллектуальное устройство, которое позволяет автоматически отключать электроэнергию через заданный промежуток времени. Он состоит из обычного выключателя и встроенного таймера, который можно настроить на нужный интервал работы.

Основные компоненты такого устройства:

• Выключатель для коммутации электрической цепи
• Микроконтроллер для отсчета времени и управления
• Реле для включения/выключения нагрузки
• Элементы питания для автономной работы таймера
• Дисплей и кнопки для настройки временных параметров

Принцип работы очень прост — после включения устройства таймер начинает отсчитывать заданное время, по истечении которого подает сигнал на отключение нагрузки.

Как работает выключатель с задержкой времени

Рассмотрим принцип работы выключателя с таймером отключения на примере:

1. Пользователь включает свет в комнате обычным способом.
2. Встроенный таймер активируется и начинает отсчет заданного времени, например 10 минут.
3. По истечении 10 минут таймер подает сигнал на реле.
4. Реле размыкает цепь и отключает освещение.
5. Выключатель переходит в режим ожидания до следующего включения.

Таким образом, даже если человек забудет выключить свет, устройство сделает это автоматически через заданный промежуток времени. Это позволяет экономить электроэнергию и повышает безопасность.

Виды таймеров для автоматических выключателей

Существует несколько основных видов таймеров, используемых в автоматических выключателях:

Механические таймеры

Самый простой и недорогой вариант. Принцип работы основан на заводном механизме. Основные особенности:

• Простая конструкция
• Низкая стоимость
• Отсутствие электроники
• Ограниченный диапазон настройки времени (обычно до 120 минут)
• Невысокая точность

Электронные цифровые таймеры

Более современный и функциональный вариант. Работают на основе микроконтроллера. Преимущества:

• Широкий диапазон настройки времени
• Высокая точность отсчета
• Возможность программирования сложных алгоритмов работы
• Наличие дисплея для удобной настройки
• Сохранение настроек при отключении питания

Таймеры с датчиками

Интеллектуальные устройства, срабатывающие от внешних факторов. Могут быть оснащены:

• Датчиком движения
• Датчиком освещенности
• Датчиком шума
• Датчиком присутствия

Такие таймеры включают нагрузку при срабатывании датчика и отключают через заданное время.

Где применяются выключатели с таймером отключения

Автоматические выключатели с таймером находят широкое применение в различных сферах:

В жилых помещениях

• Управление освещением в прихожих, коридорах, санузлах
• Автоматизация работы вентиляции в ванной и туалете
• Отключение электроприборов по таймеру (обогреватели, кондиционеры)
• Имитация присутствия хозяев в доме в целях безопасности

В офисных и общественных зданиях

• Управление освещением в местах общего пользования
• Автоматизация работы климатического оборудования
• Отключение компьютеров и оргтехники в нерабочее время
• Контроль доступа в помещения по расписанию

В промышленности

• Управление производственным оборудованием по заданному графику
• Автоматизация систем вентиляции и кондиционирования
• Включение/выключение освещения в цехах по расписанию
• Контроль энергопотребления

Преимущества использования выключателей с таймером

Применение автоматических выключателей с функцией таймера дает ряд существенных преимуществ:

Экономия электроэнергии

Автоматическое отключение неиспользуемых электроприборов и освещения позволяет существенно снизить расходы на электричество. По некоторым оценкам, экономия может достигать 30-50% в зависимости от конкретных условий применения.

Повышение комфорта

Пользователю не нужно постоянно следить за выключением света и других устройств — система сделает это автоматически. Это особенно удобно в местах кратковременного пребывания людей.

Увеличение безопасности

Автоматическое отключение электроприборов снижает риск возникновения пожаров из-за забытых включенных устройств. Кроме того, имитация присутствия хозяев отпугивает злоумышленников.

Продление срока службы оборудования

Своевременное отключение электроприборов предотвращает их перегрев и избыточный износ, что положительно сказывается на сроке службы.

Удобство эксплуатации

Современные модели имеют интуитивно понятный интерфейс и позволяют легко настраивать параметры работы. Некоторые устройства можно программировать со смартфона.

Таким образом, автоматические выключатели с таймером — это простое и эффективное решение для оптимизации энергопотребления и повышения комфорта использования электроприборов. Их применение становится все более популярным как в быту, так и на производстве.

Cхема автоматического выключателя габаритных огней авто + таймер (CD4040)

Схема самодельного устройства, позволяющего автоматически выключать габариные огни автомобильного средства передвижения. Правила дорожного движения требуют от водителей включать днем ближний светфар при движении как по шоссе, так и по городу.

Но вот незадача, — свет фар в яркий солнечный день едва заметен, и днем очень легко забыть, поставив машину на стоянку, выключить фары. Ближний свет, конечно, выключается сам, при выключении зажигания, но габаритные огни остаются включенными. А это чревато последствиями.

Ток потребления цепями «габаритов» (вместе с приборной панелью) у обычных «жигулей» может достигать нескольких ампер. А это значит, что поутру или в конце рабочего дня двигатель можно и не завести из-за разрядки аккумулятора.

Оказавшись несколько раз в таком незавидном положении, я решил оснастить автомобиль несложным таймером, выключающим габаритные цепи через 15-20 минут после выключения зажигания.

Принципиальная схема

Думаю, схема таймера заинтересует и многих других «водителей — радиолюбителей». Таймер выполнен на одной микросхеме -pPD14040 или CD4040, которые являются полными аналогами отечественных микросхем К561ИЕ20.

Еще потребовалось электромагнитное реле, которое должно будет выключать цепи габаритных огней, -наиболее выгодное по отношению цены и тока, оказалось стандартное реле 90.3747 от жигулевских «восьмерок-девяток… ». Плюс некоторое количество других деталей.

Рис. 1. Принципиальная схема автоматического выключателя габаритных огней в авто.

Выдержку времени создает узел из мигающего светодиода и 12-разрядного счетчика D1. Мигающий светодиод здесь используется как генератор импульсов, вырабатывающий импульсы частотой около 2 Гц, которые счетчик делит и на его самом старшем выходе возникает единица через 17 минут после обнуления. Эта единица выключает габаритные огни и выключает мигающий светодиод.

А теперь с начала. Точка Х1 подключена к выходу ключа зажигания, к тому, с которого подается напряжение на реле зажигания. На точки Х2 и Х5 подается напряжение от аккумулятора (или от проводов, к которым подключена магнитола).

Соответственно, плюс на Х2, минус на Х5. Точки ХЗ и Х4 нужно включить в разрыв провода, идущего к цепям «габаритов» от плюса аккумулятора, либо в разрыв провода, идущего от аккумулятора на выключатель главного света или габаритных огней (обычно в автомобилях общий один выключатель для габаритных огней и главного света, при этом он работает так, что главный свет можно включить только предварительно включив габаритные огни.

Теперь, когда зажигание включено через резистор R2 на вывод 11 D1 поступает напряжение от замка зажигания (или от реле зажигания), и счетчик D1 сбрасывается и удерживается в нулевом состоянии. Несмотря на то, что на его вход (выв. 10) поступают импульсы от мигающего светодиода HL1, на его выходе держится логический ноль.

Уровень с выхода D1 поступает на базу ключа VT1-VT2, поступает напряжение, которое ключ открывает. Через реле К1 протекает ток и его контакты замыкаются, включая питание на «габариты». При этом, с коллектора VT2 на катод мигающего светодиода Hl1 поступает отрицательное напряжение питания.

И через светодиод HL1 и резистор R6 протекает ток, который вызывает мигание мигающего светодиода. Импульсы тока через него преобразуются в импульсы напряжения, по уровню близкого к логическому и через цепочку C1-R3 поступают на вход счетчика D1. При выключении зажигания происходит следующее : питание с выхода замка зажигания или обмотки реле зажигания снимается и на Х1 через сопротивление этой обмотки (или цепей автомобиля или через R1) поступает отрицательное напряжение бортсети (масса).

В результате напряжение на выводе 11 D1 падает до уровня логического нуля. Теперь счетчик может считать импульсы, поступающие на его вход (вывод 10).

Спустя 15-20 минут число поступивших на его вход импульсов достигнет 2048-и. На выводе 1 появится единица, поступает на базу ключа VT1-VT2, поступает напряжение, которое ключ закрывает.

Через реле К1 больше ток не протекает и его контакты размыкаются, выключая питание габаритных огней. При этом транзистор VT2 закрыт, и на катод мигающего светодиода HL1 поступает положительное напряжение питания через катушку электромагнитного реле К1.

Мигающий светодиод в таком включении не только мигать, но и гореть не может, так как ток через него более не протекает. Соответственно, и импульсов, поступающих на вход счетчика не будет.

Входная цепь на резисторах R1 и R2 выполнена именно так, чтобы исключить перегрузку входа микросхемы, если напряжение на выходе замка зажигания окажется выше напряжения питания микросхемы, или будут импульсы или выбросы напряжения. Дело в том, что у данной микросхемы на всех входах есть защитные диоды, анодами подключенные ко входам, а катодами к выводу 16, то есть к плюсу питания.

Их задача в недопущении опасного превышения напряжения на входах напряжения питания. Но при значительной мощности сигнала эти диоды могут выйти из строя от перегрузки по току. Чтобы этого не произошло есть резистор R2, который ограничивает входной ток. Резистор R1 нужен для снижения входного сопротивления схемы по точке Х1.

Диод VD1 защищает коллекторы транзисторов выходного ключа от выброса ЭДС самоиндукции, который возникает от намагничивания сердечника катушки реле в момент подачи или прекращения тока через неё.

Цепь R5-C2 подавляет помехи, которые могут проникать из бортсети автомобиля по цепи питания. Чтобы снизить уровень помех и снизить вероятность сбоев от них, желательно подключить схему по питанию отдельной витой парой непосредственно к аккумулятору.

Детали

Вместо транзистора КТ3107 подойдет любой р-п-р транзистор, например, КТ361. Вместо КТ815 подойдет любой транзистор средней мощности, например, КТ817, КТ604 или КТ602, а так же все возможные импортные аналоги. Диод VD1 — любой. Мигающий светодиод можно заменить любым красным индикаторным мигающим светодиодом.

Красным потому что, у красных светодиодов прямое напряжение в момент свечения ниже чем у светодиодов других цветов. Здесь это существенно важно, потому основная «работа» мигающего светодиода в этой схеме не какая-либо индикация, а генерация импульсов для подачи на вход логического счетчика.

Особого налаживания не требуется, -работать схема начинает после первого включения. Особого налаживания не требуется, -работать схема начинает после первого включения.

Таймер для видеорегистратора

На основе этой же схемы было сделано еще одно устройство, — таймер для запуска видеорегистратора. Нужно было осуществить видеонаблюдение в гараже на случай кражи, чтобы можно было по видеозаписи разыскать воров.

Из всего что есть в продаже, наиболее подходящим был обычный автомобильный видеорегистратор. Предполагалось скрытно установить его в гараже. Но с этим возникли две проблемы:

1. Видеорегистратор, способный снимать в темноте оснащен «фонариком» на сверх ярких инфракрасных светодиодах. Хотя эти светодиоды и инфракрасные, но они немного излучают и в видимом спектре. Поэтому ночью или в темноте такой видеорегистратор очень заметен по слабому красному свечению. Это не приемлемо.
2. Продолжительность записи стандартного автомобильного видеорегистратора даже на 32 ГБ карту памяти не превосходит одних суток. Затем идет стирание более ранних файлов. Значит, проверять гараж нужно не реже чем раз в 24 часа, что тоже не приемлемо.

Первая проблема была решена путем покупки более дешевого видеорегистратора, у которого нет «инфракрасного светодиодного фонарика». Или нужно эти светодиоды удалить или закрасить густой черной краской.

Но чтобы запись могла происходить в любое время суток было решено подключить к этой системе обычную осветительную лампу, — пусть грабитель думает, что это всего лишь автоматический выключатель света в гараже.

Рис. 2. Принципиальная схема устройства с таймером для видеорегистратора.

Вторая проблема была решена таймером, который запускает запись при открывании гаражной калитки, и выключает запись через 17 минут после её закрывания. Таким образом, запись длится не круглые сутки, а только тогда, когда это нужно. К этому же таймеру была прикреплена и осветительная лампа. Схема показана на рисунке 2. К точкам Х1 и Х6 подключен герконовый датчик двери.

Он размыкается при открывании входной калитки гаража. Дополнительное реле К2 служит для подачи питания на видеорегистратор (через его зарядное устройство) что запускает запись. Контакты Х3 и Х4 включены параллельно выключателю света в гараже.

Крохолев В. Н. РК-08-17.

Автоматический выключатель света с таймером

Вы часто оставляете свет в коридоре, прихожей или на лестничной клетке. Эту проблему легко решить при помощи Таймера отключения освещения или Таймера — лестничного выключателя. Они автоматически выключают свет через пять минут после включения. Таймеры идеально подходят для тех помещений Вашего дома, по которым Вы часто проходите в спешке, или когда Ваши руки заняты, например, для прихожих и лестниц. Еще один прибор — Таймер для санузлов обеспечивает работу вентилятора в санузле или ванной комнате в течение пяти минут после Вашего ухода.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Виды и применение выключателей с таймером отключения
• Выключатель с таймером отключения: как работает и какой вид лучше выбрать
• Отключение света с задержкой времени
• Выключатель света с таймером отключения
• Виды и применение выключателей с таймером отключения
• Таймеры и реле времени
• Выключатель с таймером — реальная экономия потребляемой электрики
• Таймеры света. Виды и особенности. Применения и монтаж

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Продуманное реле времени (таймер) в DIN рейку.

Виды и применение выключателей с таймером отключения

Выключение электросети в конкретное время без применения физического усилия — это не миф, а реальность. Интеллектуальные устройства такого типа уже давно используются в Европе: от применения в быту до оптимизации сложных промышленных процессов. Осуществить задачу поможет выключатель с таймером отключения, который способен оборвать поток электроэнергии в нужный момент. Выключатель с реле времени даёт возможность целесообразно и экономно потреблять электрическую энергию, исполняя ресурсосберегающую функцию.

Этот интеллектуальный прибор оснащён интегрированной программой, благодаря которой пользователи могут устанавливать параметры функционирования осветительных и энергозависимых устройств. Выключатель с задержкой отключения — высокотехнологичное электронное устройство с набором интегрированных программ.

База прибора состоит из микроконтроллеров, реле, выпрямительного диода и резисторов, которые нужны для создания интеллектуального контроля освещения. Автоматический переключатель создаёт эффект присутствия владельцев жилища.

Это является дополнительной защитой от несанкционированных проникновений. Выключатель света с задержкой выключения является востребованным в сфере бытового и производственного использования. Такое устройство может монтироваться на лестничных площадках многоквартирных домов, при входе в коттедж, в подвалах, офисах или гаражных помещениях. Также данные выключатели отлично подходят для оптимизации промышленных процессов, когда есть надобность в задании чёткого временного интервала для функционирования конкретных аппаратов.

Система датчиков, которые отвечают за реакцию на раздражители внешнего типа: хлопок, появление фигуры и так далее, устанавливаются в корпусное пространство выключателя.

Таймеры подобных устройств могут быть механическими или цифровыми. Сенсорный таймер является более функциональным.

Устанавливаемый временной интервал может составлять от пары секунд до нескольких недель. Некоторые модели могут программироваться сразу на год. Интеллектуальным может быть не только выключатель, но и розетка. Такие устройства незаменимы при использовании бойлеров, электрического отопления и тёплых полов.

Возможность отключать или включать свет по времени — основная задача интеллектуальных переключателей. Они выполняют и иные функции, например, можно запрограммировать устройство на включение отопительной системы перед приходом владельцев.

Также таймер настраивается на отключение приборов, когда жильцы покидают дом. Таймер позволяет оптимизировать работу любой электротехники, которая будет функционировать лишь в установленное время. Приборы с таймером электронного типа более функциональны и эргономичны. При этом они сильно чувствительны к перепадам напряжения, что уменьшает их эксплуатационный срок. Они активно используются в частных домах, квартирах и в промышленности.

На рынке можно встретить массу выключателей от мировых брендов, отличающихся по дизайну, принципу функционирования и техническим характеристикам. Таймер-сторож помогает обезопасить здание от несанкционированного проникновения. Прибор организовывает эффект визуального присутствия владельцев, что немаловажно для тех помещений, которые остаются без присмотра на долгое время. С улицы будет казаться, что в доме постоянно кто-то находится. Переключатель с датчиком движения эффективен для монтажа в квартирах и частных домах.

При перемещении людей по помещению датчик инфракрасного типа ловит движение и даёт команду реле на включение света. Устройство включает освещение плавно, благодаря чему лампа накаливания служит весь свой эксплуатационный период. Практически на каждой модели выключателя можно устанавливать чувствительность датчика. На отдельных приборах можно запрограммировать лимит на время работы осветительных приборов.

Электрический переключатель кнопочного типа срабатывает при механическом нажатии кнопки. Свет гаснет или включается в автоматическом режиме через заданный период времени.

Одни приборы можно программировать в пределах суточного интервала, а иные — сразу на всю неделю. Устанавливают такие выключатели, как правило, в туалетах, прихожих подвалах и гаражных помещениях.

Каждый частный дом или квартира оснащается вытяжной вентиляционной системой. Для рационального её использования можно установить выключатель света с таймером включения и выключения вытяжки.

Он будет отключать питание вытяжного вентилятора через установленное время. Так будет поддерживаться оптимальный уровень влажности в помещениях. Главная Электроснабжение. Выключатели света с задержкой времени выключения Содержание статьи:.

Выключатель с таймаром — многофункциональное устройство, позволяющее экономить электричество. Механический выключатель. Электронный выключатель с таймером. Оценка статьи:.

Выключатель с таймером отключения: как работает и какой вид лучше выбрать

Рациональное использование электроэнергии — одна из важных задач владельцев жилой недвижимости, производственных и коммерческих помещений. Довольно часто происходят ситуации, когда жильцы уходят из дома, оставив невыключенным свет в комнате, а по итогам месяца обнаруживают лишние киловатты на приборе учета электроэнергии. Устройство настраивают на управление освещением, регулировку запуска энергозависимых устройств: отопления, кондиционирования, бытовой техники, системы безопасности. Основные характеристики прибора Выключатель света с таймером помогает рационально и экономно расходовать электроэнергию, выполняя ресурсосберегающую функцию.

Таймер времени отключения электричества в volt. Доступные цены, консультация и обслуживание, доставка по Киеву и всей Украине ☎ ().

Отключение света с задержкой времени

Бесполезно горящая лампа при сегодняшних расценках на электричество — непозволительная роскошь. Выключатель с таймером отключения позволяет решить проблему экономии, автоматически отключая свет в заданное время. Управление освещением с возможностью включения и отключения по времени позволяет не только экономить, но и решать целый ряд других задач. К примеру, можно запрограммировать включение отопления до возвращения хозяев дома, чтобы они сразу же попали в помещение с комфортной температурой. Также таймер можно настроить на отключение отопительного оборудования после того, как жильцы покинут дом. С помощью таймера можно оптимизировать работу наружного освещения, которое будет включаться и выключаться в заданное время. Среди других сфер, в которых может пригодиться таймер:. Выключатель света с таймером можно использовать и в вентиляционных системах. Это устройство позволит оптимизировать работу вентиляции вытяжного типа, устанавливаемой в кухнях, ванных комнатах и туалетах.

Выключатель света с таймером отключения

Вам нужны клиенты? Чтобы добавить товары и услуги в каталог Tiu. Мобильное приложение. Каталог товаров.

Электрика и электрооборудование, электротехника и электроника — информация! Таймеры света или реле времени — это устройства, автоматически включающее освещение в запрограммированные часы времени.

Виды и применение выключателей с таймером отключения

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить таймер выключатель света и подобные товары, мы предлагаем вам 3, позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «таймер выключатель света», Цвет может варьироваться в весьма широком диапазоне, есть Белый , Черный , Синий , Золотой , Красный , Зеленый , Серый , Бежевый , Желтый , Серебристый, и каких только еще нет. Защита Покупателя.

Таймеры и реле времени

Рациональное использование электроэнергии — одна из важных задач владельцев жилой недвижимости, производственных и коммерческих помещений. Довольно часто происходят ситуации, когда жильцы уходят из дома, оставив невыключенным свет в комнате, а по итогам месяца обнаруживают лишние киловатты на приборе учета электроэнергии. Устройство настраивают на управление освещением, регулировку запуска энергозависимых устройств: отопления, кондиционирования, бытовой техники, системы безопасности. Выключатель света с таймером помогает рационально и экономно расходовать электроэнергию, выполняя ресурсосберегающую функцию. Интеллектуальное приспособление имеет встроенную программу, при помощи которой пользователи могут задавать параметры управления осветительными и энергозависимыми приборами. Временной выключатель должен отвечать следующим требованиям:. Выключатель с выдержкой времени — сложное электротехническое приспособление со встроенной программой. К основным элементам конструкции относятся микроконтроллеры, реле, выпрямительный диод, резисторы и другие детали, которые необходимы для организации интеллектуального управления освещением.

Сенсорный выключатель с таймером, выключатель с реле времени Livolo, цвет белый (VL-CT) .. Автоматический выключатель YCBA.

Выключатель с таймером — реальная экономия потребляемой электрики

Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Выключатели с часами. Сортировать по : Лучшее соответствие.

Таймеры света. Виды и особенности. Применения и монтаж

Горячие Продукции. В Продуктах. Все Категории. Всего продукций от около производителей и поставщиков Выключатель Света Таймер. MOQ: шт. Поставщики с проверенными бизнес-лицензиями.

Хорошо, спасибо.

Выключение электросети в конкретное время без применения физического усилия — это не миф, а реальность. Интеллектуальные устройства такого типа уже давно используются в Европе: от применения в быту до оптимизации сложных промышленных процессов. Осуществить задачу поможет выключатель с таймером отключения, который способен оборвать поток электроэнергии в нужный момент. Выключатель с реле времени даёт возможность целесообразно и экономно потреблять электрическую энергию, исполняя ресурсосберегающую функцию. Этот интеллектуальный прибор оснащён интегрированной программой, благодаря которой пользователи могут устанавливать параметры функционирования осветительных и энергозависимых устройств.

Рациональное использование электроэнергии — одна из важных задач владельцев жилой недвижимости, производственных и коммерческих помещений. Довольно часто происходят ситуации, когда жильцы уходят из дома, оставив невыключенным свет в комнате, а по итогам месяца обнаруживают лишние киловатты на приборе учета электроэнергии. Устройство настраивают на управление освещением, регулировку запуска энергозависимых устройств: отопления, кондиционирования, бытовой техники, системы безопасности.

Цифровые таймеры — устройства управления и автоматизации (Модульные изделия на DIN-рейку

Настройте энергопотребление

С помощью цифровых таймеров АББ вы можете легко сократить потребление энергии. Приложение таймера DBT позволяет идеально запрограммировать потребление энергии, значительно сократив время настройки.

Освещением, отоплением, вентиляцией и поливом садов можно легко управлять в соответствии с индивидуальным графиком, чтобы использовать только ту энергию, которая необходима. Цифровые таймеры DBT идеально подходят для программирования работы в соответствии с дневным, недельным или годовым графиком в жилых, коммерческих и промышленных приложениях.

Помимо экономии энергии, с новым приложением таймера DBT вы также экономите до 80 % времени и усилий при вводе в эксплуатацию.

Приложение таймера DBT

Скачать сейчас

Основные преимущества

• Выбор между ежедневным, еженедельным или годовым расписанием
• Астрономические и сумеречные функции
• Стандартная, импульсная, циклическая, произвольная и праздничная программа
• Автоматический переключатель летнего/зимнего времени через
• Также доступны аксессуары, такие как антенны DY DCF77 и DY GPS, расширения каналов и сумеречный датчик

• Непрерывная работа, напр. во время отключения электроэнергии
• Цифровые таймеры оснащены внутренними батареями большой емкости
• Настройки даты и часа сохраняются даже при сбое питания

• Используйте только ту энергию, которая необходима
• В зависимости от применения и уровня автоматизации клиенты могут сэкономить до 50 % энергии

Смотреть видео

Связь Bluetooth в сочетании с приложением DBT Timer APP, доступным для Android и iOS, обеспечивают интеллектуальную настройку и быструю визуализацию. Эта функциональность позволяет создавать новые программы, вручную управлять релейными выходами и активировать случайную и циклическую функции, просматривать параметры, просто используя смартфон или планшет.
С помощью годового таймера DY365 в сочетании с расширениями каналов 2CE или 4CE можно настроить до 8 каналов, при этом время ввода в эксплуатацию может быть сокращено на 80 % по сравнению со стандартной конфигурацией.

Посмотрите это видео и убедитесь, насколько просто пользоваться приложением DBT Timer.



Приложения

Общественные сады

Программирование устройства позволяет активировать систему орошения в соответствии с временем восхода и захода солнца, определяемым автоматически благодаря встроенным астрономическим функциям.

Коммерческое строительство

В коммерческих зданиях, таких как офисы, системы освещения, отопления и вентиляции могут управляться в зависимости от дня недели или периода праздников.

Промышленное здание

Возможность управления системой освещения в нескольких комнатах благодаря расширению канала, благодаря которому годовой таймер может управлять до 8 реле.

Обзор ассортимента

Аналоговые таймеры

Цифровые таймеры

Сумеречные выключатели

Сопутствующее предложение

Устройства управления и автоматизации

Модульные устройства на DIN-рейке

Корпуса

Продукты и загрузки

Загрузка документов

Пользовательский электронный таймер | Китайский производитель таймеров

Простой способ повысить энергоэффективность дома — установить таймеры на освещение и энергоемкие приборы. Пока есть небольшой план и несколько маленьких шагов, вы и ваша семья можете мгновенно добиться реальной экономии энергии.

1. Что такое таймер?

Реле времени — это электронное устройство, которое управляет нагрузкой через автоматический переключатель по истечении заданного времени. По сравнению с работой без временного выключателя, запрограммированное включение нагрузки обеспечивает экономию электроэнергии, при которой нагрузка будет постоянно включена. Их можно запрограммировать ежедневно, еженедельно и ежегодно.

Таймер подходит для различных областей, таких как ирригационные или другие водяные насосы, внутреннее или наружное освещение, системы вентиляции и другие устройства, которые необходимо включать и выключать в течение всего дня. Переключатель времени автоматически выполняет эти задачи, так что людям не нужно запоминать эти задачи, а также им не нужно нажимать переключатель в определенное время каждый день.

2. Разница между таймером и таймером

Если вы думаете, что таймер звучит очень похоже на таймер, вы ошибаетесь. На самом деле эти два названия часто используются взаимозаменяемо, но есть некоторые различия. Реле времени обычно используются для переключателей коммерческого или промышленного уровня для управления оборудованием, таким как оборудование HVAC (отопление, вентиляция, кондиционирование воздуха), светофорное освещение, коммерческие водонагреватели и большие насосы. Реле времени обычно имеет функцию подробного программирования, с номинальным током 30 и более ампер и напряжением 120 или 240 вольт. Таймерные выключатели обычно представляют собой настенные выключатели бытового класса, используемые для управления освещением, и большинство из них рассчитаны на стандартное домашнее электричество 120 вольт.

3. Преимущества таймера

Таймеры позволяют домовладельцам отключать свет, электроприборы и сеть переменного тока в определенное время дня, поскольку они работают по ежедневному графику. Использование таймера для их управления может принести большое удобство, сэкономить энергию и затраты, а также сделать ваш дом более безопасным.

1) Энергосберегающий образ жизни

Установив в доме таймер, вам больше не нужно беспокоиться о включении и выключении света или водонагревателей в определенных комнатах/зонах дома в определенное время . Эти переключатели особенно удобны, если вы легко что-то забываете или привыкли ложиться спать с включенным светом.

Таймер сообщит вам, что вы спите спокойно, не тратя лишней энергии. На самом деле, со временем вы сократите свои затраты на электроэнергию.

Вы можете не только освещать, но и устанавливать таймеры для автоматического включения и выключения таких устройств, как телевизоры и зарядные устройства, чтобы они не работали 24 часа в сутки. Вы можете продолжать делать другую важную работу по дому.

Зимой в вашем доме может темнеть раньше, чем обычно. Благодаря таймеру вам не нужно откладывать работу и в спешке включать свет. Просто установите изменение времени в зависимости от сезона, когда солнце садится, свет автоматически включается.

2) Безопасный и надежный

Большинство домовладельцев считают, что, если они будут открыты для света во время отпуска, их дом станет свободным от вторжения. Однако эта техника уже никого не сможет обмануть, вы только потратите много энергии. На самом деле, оставив свет включенным на весь день, злоумышленник может подумать, что свет только горит, а дома никого нет.

Таймер может защитить ваш дом. Подключив внутреннее и наружное освещение к выключателю с таймером, вы можете доказать, что даже если вас нет дома, в доме есть люди. Таймеры также могут помочь хорошо осветить ваши дверные проемы, крыльца и проходы, чтобы предотвратить спотыкания, падения и другие травмы.

3) Получайте своевременные напоминания

Таймеры могут не только повысить безопасность и энергоэффективность вашего дома, но и служить надежным способом понять, сколько времени прошло.

Подключите сауну, гидромассажную ванну и бассейн к таймеру, и вы сможете подсчитать, как долго вы там были. Если вы спите, этот переключатель также может послужить потенциальным спасателем.

Из-за долговечности, надежности, простоты и удобства, которые они обеспечивают, большинство владельцев выбирают таймеры для саун, гидромассажных ванн, бассейнов и обогревателей.

4) Лучшее управление оборудованием

Если вы хотите включить свет, когда в нем нет необходимости, лучше всего использовать таймер. Эти переключатели можно запрограммировать на включение и выключение света в определенное время дня для оптимизации энергопотребления. Если у вас дома есть дети, таймер поможет вам контролировать потребление энергии.

Это также относится к кондиционерам, которые потребляют много энергии. Большинству из нас приходится просыпаться посреди ночи, чтобы выключить его. Кроме того, после того, как помещение на какое-то время начнет нагреваться, может потребоваться снова проснуться и включить связь. Есть переключатель, облегчающий жизнь. Вы можете установить переключатель переменного тока на 30 минут, а затем выключить его на час. Пока вы хотите спать, этот процесс может продолжаться без перерыва и спать комфортно.

4. Типы таймеров

Обычно таймеры можно разделить на 3 типа, включая аналоговые таймеры, цифровые таймеры и астрономические таймеры. Эти 3 типа таймеров являются наиболее распространенными таймерами на рынке.

1) Аналоговый таймер

Аналоговый таймер также называется ручным или механическим переключателем. Толкатель программируется путем перемещения его положения для синхронизации с кварцевой батареей или с использованием частоты сети. Аналоговый таймер очень прост в использовании. Все, что вам нужно сделать, это завести часы на определенное время. По сути, это похоже на настройку часов или использование ручки времени на духовке.

И, благодаря своей простоте, он достаточно прочен. Посмотрим правде в глаза: уничтожить любое механическое устройство гораздо сложнее, чем цифровое. Еще одним преимуществом этого переключателя времени является то, что он относительно дешев. Так что, если вы не готовы вкладывать много денег в коммутатор, это может быть идеальным выбором для вас.

Настройки времени различаются от модели к модели. Некоторые аналоговые таймеры позволяют устанавливать множество циклов в течение 24 часов по своему усмотрению или отключать их. Другие ограничения находятся в пределах 60 минут.

Помните, что существует два типа аналоговых таймеров. Втычной выключатель выглядит как розетка с функцией контроля времени. Все, что вам нужно сделать, это подключить его и установить время. Выключатели внутри стены немного сложнее, потому что вам нужно установить их на стене.

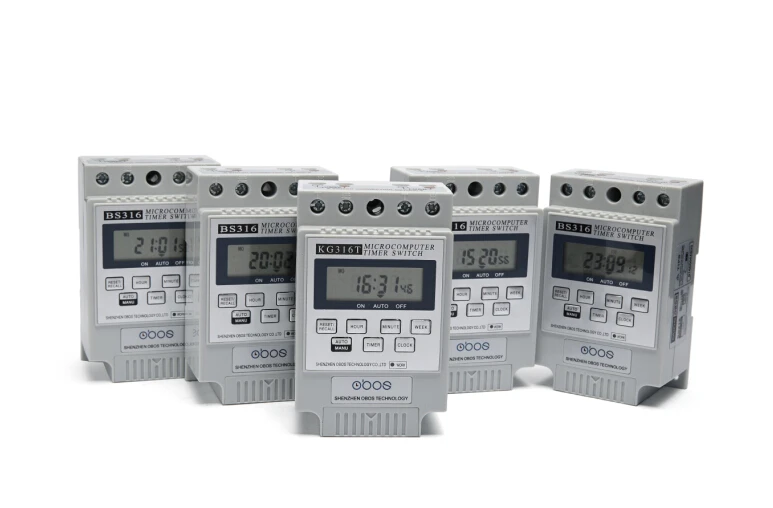

2) Цифровой таймер

Цифровой таймер также называется программируемым таймером. Они предоставляют больше возможностей, чем игры-симуляторы, и могут справиться со многими различными ситуациями.

Цифровой переключатель обеспечивает несколько циклов включения/выключения в течение 24 часов. Кроме того, вы также можете установить несколько значений времени переключения. Например, если вы собираетесь в отпуск, вы можете установить 7-дневный план. Кроме того, некоторые модели позволяют устанавливать разные настройки для разных дней недели.

Еще одним преимуществом цифровых таймеров является то, что они защищены паролем. Таким образом, ваши дети, даже незнакомые, не смогут изменить ваши настройки.

Существуют также модели с цифровым таймером, которые включают в себя различные датчики. Они могут распознавать близкий солнечный свет или движение и соответственно включать или выключать свет.

Наконец, в новых моделях обычно используются интеллектуальные технологии. Это означает, что вы можете подключить их к своему телефону или планшету и использовать устройство в качестве пульта дистанционного управления. Кроме того, некоторые модели даже поддерживают службы голосового управления, такие как Alexa и Google Home.

Как и механический таймер, цифровой таймер также бывает двух видов: втычной и настенный.

3) Астрономический таймер

Астрономический таймер на самом деле является цифровым переключателем. Однако используемая ими система отличается от обычной цифровой системы.

Астрономический переключатель работает по времени суток. В них встроена технология, которая может рассчитать точное время восхода и захода солнца. Таким образом, они включают или выключают свет на основе этих расчетов.

Кроме того, большинство моделей оснащены пультом дистанционного управления. Однако других вариантов они не предложили.

4) Другие типы реле времени

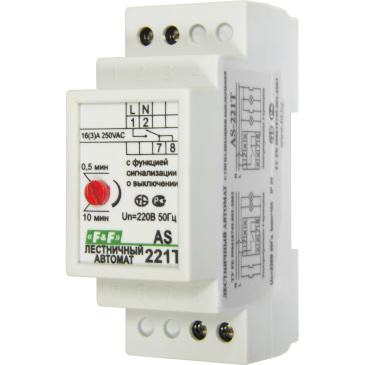

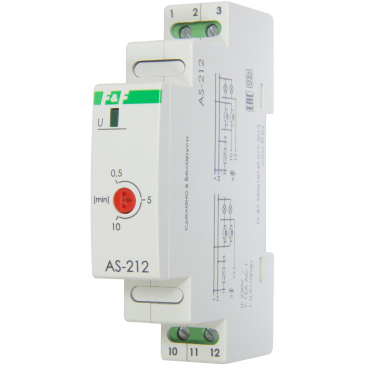

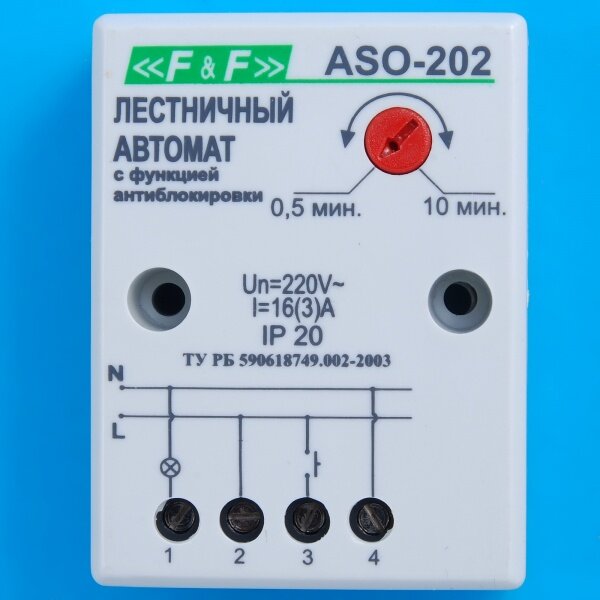

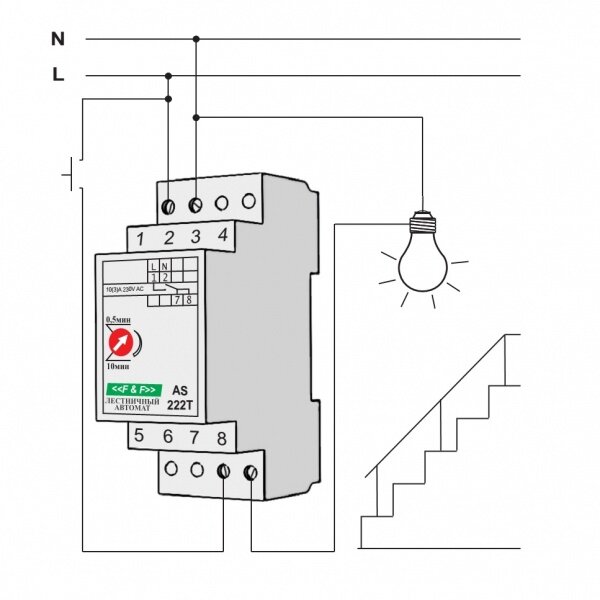

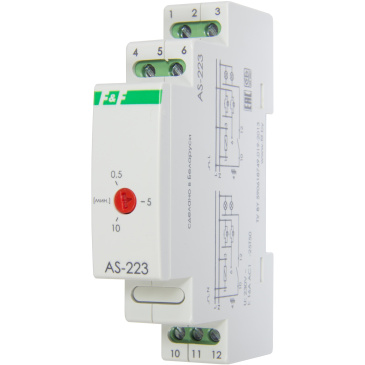

Эти три реле времени являются наиболее распространенными. Однако вы можете обнаружить, что существует множество других типов приложений. Некоторые из них — таймеры полива, таймеры водонагревателя и таймеры лестниц.

5. Как работает таймер?

Принцип работы таймера немного отличается. В нормальных условиях реле времени выдает контактный вывод информации о времени. Этот контактный выход может использоваться для различных целей. (Запустите двигатель, включите свет и т. д.) Во-первых, установите географическое в реальном времени на переключатель времени. После ввода времени необходимо определить функцию синхронизации.

1) Принцип работы аналогового реле времени

Реле времени имеет циферблат, который можно установить на нужное время. Этот электрический циферблат может отсчитывать время, как часы. По мере того, как циферблат продвигается вперед, он запускает механизм, который включает и выключает устройство в нужное время. Эти механизмы располагаются на поверхности циферблата и обычно в нужный момент защелкиваются. Некоторые устройства позволяют пользователям устанавливать переключатель несколько раз в течение дня.

2) Принцип работы цифрового таймера

Цифровой таймер можно запрограммировать на включение и выключение в определенное время. Механические переключатели времени обычно допускают только ограниченную установку времени, в то время как электронные переключатели времени допускают неограниченное количество установок времени в день. Тем не менее, некоторые электронные таймеры могут нуждаться в перепрограммировании после отключения от сети, например, когда прерывается подача питания или выключатель по какой-либо причине отключен от сети.

6. Применение таймера

Таймер можно использовать во многих приложениях. Некоторые примеры перечислены ниже.

Перед выходом на работу сотрудники могут разогреть упаковочную машину, чтобы сразу приступить к работе.

• Звонок звонит в начале урока, в обеденный перерыв и в конце урока.
• Водяной насос плавательного бассейна регулируется таймером, который может управлять различными форсунками по отдельности.
• Насос циркуляционной воды управляется электромеханическим таймером в соответствии с программной настройкой.
• Устройство конвекции автоматически регулируется таймером в соответствии с выбранной программой.
• Системы освещения и отопления управляются двухканальными цифровыми таймерами соответственно.
• Художественное освещение зданий и памятников в городе управляется таймером, который обеспечивает широкий набор функций для достижения необходимого эффекта.
• Насосом для орошения в саду можно управлять, запрограммировав настройку времени.
• Благодаря переключателю времени церковные часы управляются одной из различных расширенных функций, и пользователь может настроить временной интервал между одним ударом и следующим по мере необходимости.
• Водяной насос в фонтане управляется таймером, который очень просто создает драму воды, такую ​​как сверкающий водопад или элегантный плеск.
• Поскольку таймер определяет недельный или годовой график, рекламные вывески запускаются в заданное время.
• Специальная зона вентилятора циркуляции воздуха, предусмотренная программой ATe в неделю, переключается автоматически. Например, в определенные дни года дорожные барьеры, установленные для въезда в несанкционированные зоны, можно удобно контролировать с помощью почасовой программы в таймере.
• Чтобы предотвратить проникновение посторонних людей или животных на территорию в ночное время, электроизгородь управляется таймером, чтобы активировать его в заданное время в течение дня.

7. Как правильно выбрать таймер

Существует так много разных типов, и все они сводятся к вашим собственным потребностям. При выборе реле времени следует учитывать следующие параметры.

1) Номинальная мощность

Каждый переключатель имеет номинальную мощность. При выборе таймера тщательно выбирайте тот, который может работать со всем вашим оборудованием и освещением. Лучший способ убедиться в этом — суммировать мощность ваших приборов и лампочек и искать соответствующие выключатели.

2) Поддержка оборудования

Перед покупкой таймера проверьте, поддерживает ли он ваше устройство. Например, некоторые выключатели могут работать на электрическом освещении, но не на двигателях, таких как вентиляторы в ванной. Кроме того, если вы планируете использовать люминесцентные и маломощные выключатели, помните, что не все модели их поддерживают.

3) Конфигурация светильника

В большинстве случаев выключатель поддерживает однополюсный выключатель. Так что если вы ищете переключатель для управления освещением поблизости, вам не нужно беспокоиться об этом. Однако многие модели не поддерживают трехпозиционные и четырехпозиционные переключатели. Поэтому, если вы хотите, чтобы ваш выключатель управлял светом на противоположной стороне коридора, вам следует поискать более совершенную модель.
