Автоматический выключатель тока. Автоматические выключатели постоянного тока: характеристики, применение, выбор — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое автоматический выключатель постоянного тока. Где применяются автоматы постоянного тока. Какие бывают характеристики срабатывания. Как правильно выбрать автомат постоянного тока для защиты электроцепи.

Содержание

Особенности автоматических выключателей постоянного тока

Автоматические выключатели постоянного тока — это устройства защиты, предназначенные специально для работы в сетях постоянного тока. В чем их основные отличия от обычных автоматов переменного тока?

Рассчитаны на более высокое напряжение — до 440-1000 В постоянного тока
Имеют специальную дугогасительную камеру для гашения электрической дуги постоянного тока
Оснащены постоянным магнитом для эффективного гашения дуги
Характеристики срабатывания электромагнитного расцепителя отличаются от автоматов переменного тока
Требуют соблюдения полярности при подключении

Особая конструкция автоматов постоянного тока обусловлена тем, что в цепях постоянного тока значение напряжения постоянно во времени. Это затрудняет гашение электрической дуги, возникающей при размыкании контактов.

Области применения автоматических выключателей постоянного тока

Автоматические выключатели постоянного тока применяются в следующих областях:

Солнечная энергетика — защита цепей солнечных панелей и инверторов
Системы бесперебойного питания — защита аккумуляторных батарей
Электротранспорт — защита тяговых электродвигателей
Телекоммуникационное оборудование
Системы автоматики и управления
Электроподстанции — защита вторичных цепей постоянного оперативного тока
Промышленные электроприводы постоянного тока

Таким образом, автоматы постоянного тока востребованы везде, где используются источники или потребители постоянного тока высокой мощности.

Характеристики срабатывания автоматических выключателей постоянного тока

Автоматические выключатели постоянного тока имеют следующие основные характеристики срабатывания:

B — срабатывание электромагнитного расцепителя происходит при токе 3-5 In
C — срабатывание при токе 5-10 In
D — срабатывание при токе 10-20 In
K — срабатывание при токе 8-12 In
Z — срабатывание при токе 2-3 In

Где In — номинальный ток автоматического выключателя.

При этом характеристики срабатывания теплового расцепителя остаются такими же, как у автоматов переменного тока:

При токе 1,13-1,45 In срабатывание происходит за время от 1 часа до нескольких минут
При токе 2,55 In срабатывание происходит за 1-120 секунд

Выбор автоматического выключателя постоянного тока

При выборе автоматического выключателя постоянного тока необходимо учитывать следующие параметры:

Номинальное напряжение — должно быть не меньше напряжения защищаемой цепи
Номинальный ток — выбирается по длительно допустимому току нагрузки

Отключающая способность — должна быть не меньше тока короткого замыкания в точке установки
Характеристика срабатывания — выбирается в зависимости от характера нагрузки
Количество полюсов — одно-, двух- или четырехполюсные

Важно помнить, что для автоматов постоянного тока обязательно нужно соблюдать полярность подключения. Неправильное подключение может привести к выходу автомата из строя.

Конструктивные особенности автоматических выключателей постоянного тока

Конструкция автоматических выключателей постоянного тока имеет ряд особенностей по сравнению с автоматами переменного тока:

Усиленная дугогасительная камера с большим количеством пластин
Наличие постоянного магнита для эффективного гашения дуги
Увеличенные по размеру и прочности контакты
Специальная конструкция биметаллического теплового расцепителя
Электромагнитный расцепитель с особой настройкой

Эти конструктивные решения позволяют эффективно отключать токи короткого замыкания в цепях постоянного тока и обеспечивать надежную защиту оборудования.

Преимущества современных автоматических выключателей постоянного тока

Современные автоматические выключатели постоянного тока обладают рядом преимуществ:

Высокая отключающая способность — до 10-50 кА
Широкий диапазон номинальных токов — от 0,5 до 3000 А
Наличие дополнительных контактов и расцепителей
Компактные размеры
Возможность установки на DIN-рейку
Длительный срок службы — до 20 000 циклов
Низкое энергопотребление

Это позволяет создавать надежные и эффективные системы защиты в сетях постоянного тока различного назначения.

Особенности эксплуатации автоматических выключателей постоянного тока

При эксплуатации автоматических выключателей постоянного тока необходимо учитывать следующие особенности:

Строгое соблюдение полярности при подключении
Недопустимость превышения номинального напряжения
Регулярная проверка состояния контактов и механизма
Своевременная замена при выработке механического ресурса
Учет температурной зависимости характеристик
Защита от воздействия агрессивных сред

При правильной эксплуатации современные автоматические выключатели постоянного тока обеспечивают надежную защиту оборудования в течение длительного срока.

что это такое и где они применяются? — Блог — Пресс-центр — Компания — KЭAЗ

Многие знают из школьного курса физики, что ток бывает переменным и постоянным. Если о применении переменного тока мы еще что-то можем с уверенностью сказать (все бытовые электроприемники питаются от переменного тока), то о постоянном мы не знаем практически ничего. Но раз существуют сети постоянного тока, значит есть и потребители, и соотвественно защита таким сетям тоже нужна. Где встречаются потребители постоянного тока и в чем отличие аппаратов защиты для этого рода тока мы рассмотрим в этой статье.

Ни один из типов электрического тока не «лучше», чем другой — каждый подходит для решения определенных задач: переменный ток идеален для генерации, передачи и распределения электроэнергии на большие расстояния, в то время как постоянный ток находит свое применение на специальных промышленных объектах, установках солнечной энергии, центрах обработки данных, электрических подстанциях и пр.

Шкаф распределения постоянного оперативного тока электрической подстанции

Понимание отличий переменного и постоянного тока дает четкое представление о задачах, с которыми сталкиваются автоматические выключатели постоянного тока. Переменный ток промышленной частоты (50 Гц) меняет свое направление в электрической цепи 50 раз в секунду и столько же раз «переходит» через нулевое значение. Этот «переход» значения тока через ноль способствует скорейшему гашению электрической дуги. В цепях постоянного тока значение напряжения постоянно — также как и направление тока постоянно во времени. Этот факт существенно затрудняет гашение дуги постоянного тока, и потому требует специальных конструкторских решений.

Совмещенные графики нормального и переходного режимов при отключении: а) переменного тока; б) постоянного тока.

Одно из таких решений — использование постоянного магнита (4). Движение дуги в магнитном поле является одним из способов гашения в аппаратах до 1 кВ и находит применение в модульных автоматических выключателях. На электрическую дугу, которая по своей сути является проводником, воздействует магнитное поле, и та затягивается в дугогасительную камеру, где окончательно затухает.

1 — подвижный контакт

2 — неподвижный контакт
3 — серебросодержащая контактная напайка
4 — магнит
5 — дугогасительная камера
6 — скоба

Полярность надо соблюдать

Еще одним и, пожалуй, ключевым отличием между автоматическими выключателями переменного и постоянного тока, является у последних наличие полярности.

Схемы подключения однополюсного и двухполюсного автоматического выключателя постоянного тока

Если вы защищаете однофазную сеть переменного тока при помощи двухполюсного автоматического выключателя (с двумя защищенными полюсами), то нет разницы в какой из полюсов подключать фазный или нулевой проводник. При подключении же в сеть постоянного тока автоматических выключателей необходимо соблюдать правильную полярность. При подключении однополюсного выключателя постоянного тока питающее напряжение подается на клемму «1», а при подключении двухполюсного — на клеммы «1» и «4».

Почему это так важно? Смотрите видео. Автор ролика проводит несколько тестов с 10-ти амперным выключателем:

1) Включение выключателя в сеть с соблюдением полярности — ничего не происходит.
2) Выключатель установлен в сеть обратной полярностью; параметры сети U=376 В, I=7,5 А. Как итог: сильное дымовыделение с последующим воспламенением выключателя.
3) Выключатель установлен с соблюдением полярности, а ток в цепи составляет 40 А, что в 4 раза превышает его номинал. Тепловая защита, как это и должно быть, разомкнула защищаемую цепь через несколько секунд.
4) Последний и самый жесткий тест проводился с таким же 4-х кратным превышением по току и обратной полярностью. Результат не заставил себя долго ждать — мгновенное воспламенение.

Этот ролик наглядно демонстрирует то, почему необходимо соблюдать полярность при подключении автоматических выключателей постоянного тока.

Подключение с обратной полярностью, и с током цепи, не превышающим номинал автоматического выключателя, выводит его из строя. Во избежание повторения подобных «печальных опытов» производители маркируют клеммы выключателей «+» и «-», а также дают схемы подключения в руководствах по эксплуатации.

Таким образом, автоматические выключатели постоянного тока — это устройства защиты, применяемые для объектов альтернативной энергетики, систем автоматизации и управления промышленных процессов и пр. Специальные исполнения защитных характеристик Z, L, K позволяют защищать высокотехнологичное оборудование промышленных предприятий.

Для их электроустановки всегда рекомендуется пользоваться услугами квалифицированных инженеров и техников, чтобы убедиться, что соответствующие автоматические выключатели постоянного тока будут выбраны и установлены правильно.

Перейти в каталог

Автоматические выключатели постоянного тока ВА47-60DC

Автоматические выключатели постоянного тока ВА47-60DC, Модульные автоматические выключатели, 2020

Включите в вашем браузере JavaScript!

Назначение

Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Оперативное включение и выключение электрических цепей.

Применение

Защита сетей в цепях постоянного тока напряжением до 440 В.
Шкафы распределения оперативного постоянного тока (вторичные цепи электростанций или подстанций).
Защита цепей автоматики и контроля (лифтового оборудование, охранно-пожарной сигнализации, системами управления климатом и других технологических систем).
Защита цепей постоянного тока (инвертор, аккумулятор) в системах бесперебойного электроснабжения.
Защита систем электропитания на солнечных батареях.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Преимущества

Под антипригарной пластиной находится постоянный магнит. Этот магнит ориентирует магнитное поле внутри автоматического выключателя таким образом, что дуга, при разъединении силовых контактов затягивалась в дугогасительную камеру.
Высокий момент затяжки провода 3,5 Н*м, что значительно больше, чем момент затяжки 2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой.
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Выключатели ВА47-60DC имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа.
На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено».
Дополнительные аксессуары к серии ВА47-60DC: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители.

Выбор автоматического выключателя по параметрам сети, подключенной нагрузке (мощности), по току, по сечению провода. Конструктивные элементы и особенности эксплуатации автоматов.

Старая версия статьи здесь

Автоматические выключатели одновременно выполняют функции защиты и управления: защищают кабели, провода, электрические сети и потребителей от перегрузки и короткого замыкания (сверхтоков короткого замыкания), а также обеспечивают нормальный режим протекания электротока в цепи и осуществляют управление участками электроцепей.

Автоматические выключатели выполняют одновременно функции защиты и управления, бывают однополюсные, двухполюсные, трехполюсные и четырехполюсные.

Автоматы имеют защитные (спусковые) устройства двух типов: тепловое реле с выдержкой времени для защиты от перегрузки и электромагнитное реле для защиты от короткого замыкания.

Основные конструктивные узлы автоматических выключателей: главная контактная система, дугогасительная система, привод, расцепляющее устройство, расцепители и вспомогательные контакты. Расцепители представляют собой реле прямого действия, служащее для отключения автоматического выключателя (без выдержки времени или с выдержкой) через механизм свободного расцепления, который в свою очередь состоит из рычагов, защелок, коромысел и отключающих пружин.

Только правильно выбранный автоматический выключатель сможет защитить Вас и сработает в случае аварии или при опасной нагрузке на вашу электропроводку. Неверный выбор может привести к пожару или поражению электрическим током.

Не рекомендуется применять «автомат» с видимыми повреждениями корпуса, а также устанавливать автоматические выключатели с завышенным номинальным током срабатывания. Нужно выбирать автоматический выключатель строго под параметры вашей электропроводки и потребителей, только известных производителей и желательно в специализированных магазинах.

Выбираются автоматические выключатели по номинальному току, напряжению и по условиям эксплуатации (исходя из типа исполнения). Если необходимо выбрать автомат для подключения известных нагрузок необходимо рассчитать ток. Автоматический выключатель также должен отключить напряжение при коротком замыкании.

Характеристики срабатывания (отключения) и эксплуатации установлены в европейских стандартах на автоматические выключатели: DIN VDE 0641 часть 11/8.92, EN 60 898, IEC 898 (DIN – Немецкий промышленный стандарт, VDE – Технические правила Общества немецких электриков, EN – Европейский стандарт, IEC – Международная электротехническая комиссия) и в российском стандарте ГОСТ Р 50345-99.

Согласно данным стандартам защитные устройства могут быть трех характеристик срабатывания:

Автоматический выключатель с характеристикой срабатывания B рекомендуется применять преимущественно для защиты оборудования, кабелей и цепей в жилых домах (как правило, цепи освещения и розеток)

Автоматический выключатель с характеристикой срабатывания C рекомендуется применять для защиты оборудования, кабелей и цепей в жилых домах (цепи освещения и розеток), а также для защиты цепей с потребителями, обладающими большим пусковым током (группы ламп, электродвигатели и т. д.)

Автоматические выключатели с характеристикой срабатывания D преимущественно применяются для защиты кабелей и цепей с потребителями с очень большим пусковым током (сварочные трансформаторы, электродвигатели и т.д.)

Стоит отметить, что подавляющее большинство автоматов на российском рынке предлагается с характеристикой С, с характеристикой B продаются как правило автоматы на малые токи, остальные поставляются в основном под заказ.

Согласно стандарту DIN VDE 0100 часть 430/11.91 и его приложений (для устройств защиты кабелей и электрических цепей от перегрузки), защита от чрезмерного нагрева (тепловая защита) в случае перегрузки обеспечивается, если выполняются следующие условия:

Потребляемый ток цепи должен быть меньше или равным номинальному току автоматического выключателя, который в свою очередь должен быть не больше, чем максимально допустимая нагрузка электрической цепи или кабеля (Ib<=In<=Iz)

Номинальный ток срабатывания автоматического выключателя (для защиты от перегрузки по току) должен быть примерно в 1,5 раза меньше, чем максимально допустимая нагрузка электрической цепи или кабеля (In<=1,45*Iz)

где Ib – потребляемый ток цепи, нагрузка
Iz – допустимая нагрузка электрической цепи или кабеля
In – номинальный или заданный ток устройств защиты от чрезмерного тока

Определить максимальный ток, который выдерживает проводка можно с помощью программы по выбору сечения провода по нагреву и потерям напряжения или по таблицам ПУЭ (Правил устройства электроустановок).

Характеристики срабатывания автоматических выключателей B и C согласно DIN VDE 0641 и D согласно IEC 947-2

Параметры срабатывания линейных защитных автоматов согласно DIN VDE 0641 и IEC 60 898

Характеристика срабатывания	Тепловое реле			Электромагнитное реле
Характеристика срабатывания	Малый испытательный ток	Большой испытательный ток	Время срабатывания	Удерживание	Срабатывание	Время срабатывания
B	1,13*In		> 1час	3*In		> 0,1 с
B		1,45*In	< 1час		5*In	< 0,1 с
C	1,13*In		> 1час	5*In		> 0,1 с
C		1,45*In	< 1час		10*In	< 0,1 с
D	1,13*In		> 1час	10*In		> 0,1 с
D		1,45*In	< 1час		20*In	< 0,1 с

То есть при перегрузке до 13% номинального тока, автоматический выключатель должен отключиться не ранее, чем через час (т. е. выдерживать перегрузку 13% минимум в течение часа), а при перегрузке до 45%, тепловое реле должно отключить «автомат» в течение часа.

Трехкратную перегрузку автоматический выключатель с характеристикой B должен как минимум выдерживать 0,1 секунду, а при пятикратной перегрузке встроенное электромагнитное реле должно отключить автоматический выключатель менее чем за 0,1 секунду.

Из всего этого видно, что номинальный ток выбранного Вами автоматического выключателя, как минимум, не должен превышать допустимых токовых нагрузок для Вашей электропроводки, поэтому, приобретая автоматические выключатели, будьте внимательны с выбором тока. Если Вам продавец советует выбрать автоматический выключатель с током не менее 25А, чтобы при включенном холодильнике, обогревателе, стиральной машине и т.п. его не выбивало, то помните, что в большинстве квартир проводка выполнена из алюминия сечением 2.5 мм², а такой провод выдерживает максимум 24А. В этом случае единственным разумным решением будет не включать одновременно, например, микроволновую печь и электрочайник или стиральную машину, а не заменять автомат 16А на 25А. Не забывайте, что автоматический выключатель должен выполнять свое основное предназначение — защищать Вашу сеть от перегрузок.

Аналогичным образом подбирается и номинальный ток для дифференциального автомата (так как он объединяет в себе УЗО и автоматический выключатель) — выбор дифференциального автоматического выключателя.

При использовании в цепи постоянного тока характеристики срабатывания теплового расцепителя остаются теми же, что и в сетях переменного напряжения. А характеристики максимального испытательного тока электромагнитного расцепителя изменятся.

Значения максимального испытательного тока электромагнитного расцепителя.

	Характеристика выключения
	B		C		D
	АС/50 Гц (переменный ток)	DC (постоянный ток)	АС/50 Гц (переменный ток)	DC (постоянный ток)	АС/50 Гц (переменный ток)
Минимальный испытательный ток	3,0*In	3,0*In	5*In	5*In	10*In
Максимальный испытательный ток	5,0*In	7,5*In	10*In	15*In	20*In

Допустимая нагрузка на автоматические выключатели, установленные в ряд один за другим

Поправочный коэффициент (K) в случае взаимного теплового влияния автоматических выключателей, установленных рядом друг с другом, при расчетной нагрузке.

Число автоматических выключателей	Коэффициент К
1	1
2…3	0,95
4…5	0,9
≥6	0,85

Влияние окружающей температуры на тепловое срабатывание автоматического выключателя (приведенные в столбце 30°С токи соответствуют номинальным токам автоматического выключателя, так как при этой температуре задается режим срабатывания). В таблице приведены уточненные значения расчетного тока в зависимости от окружающей температуры.

In (А)	30°С	35°С	40°С	45°С	50°С	55°С	60°С
0,5	0,5	0,47	0,45	0,4	0,38	—	—
1	1	0,95	0,9	0,8	0,7	0,6	0,5
2	2	1,9	1,7	1,6	1,5	1,4	1,3
3	3	2,8	2,5	2,4	2,3	2,1	1,9
4	4	3,7	3,5	3,3	3	2,8	2,5
6	6	5,6	5,3	5	4,6	4,2	3,8
10	10	9,4	8,8	8	7,5	7	6,4
16	16	15	14	13	12	11	10
20	20	18,5	17,5	16,5	15	14	13
25	25	23,5	22	20,5	19	17,5	16
32	32	30	28	26	24	22	20
40	40	37,5	35	33	30	28	25
50	50	47	44	41	38	335	32
63	63	59	55	51	48	44	40

См. каталог:
Модульные устройства коммутации и управления HAGER
Автоматические выключатели, УЗО и дифф. автоматы Hager
Линейные защитные автоматы — для защиты кабелей и проводов
Автоматические выключатели Hager HMF на токи 80-125А
Автоматические выключатели SASSIN
Автоматы дифференциальные SASSIN серии C45L, C45N

Статьи по теме:

Выбор устройства защитного отключения (УЗО)
Выбор дифференциального автомата
Проведение электромонтажных работ

Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта www.electromirbel.ru, обязательно наличиеактивной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т.д.)!!!

Выбор автоматического выключателя по характеристикам.

Автоматический выключатель – низковольтный коммутационный аппарат, обеспечивающий защиту электрической цепи от токовых перегрузок, связанных с подключением большого количества приборов (суммарная мощность которых превышает допустимую), неисправностью приборов или тока короткого замыкания (КЗ). Если выключатель не сработает вовремя и не обесточит линию, большая сила тока может вывести из строя бытовые приборы, а также привести к высокому нагреву кабеля с последующим возгоранием изоляции. Поэтому основная задача автоматического выключателя – определить появление чрезмерного тока и отключить сеть раньше, не допуская пожароопасной ситуации или повреждений приборов. В соответствии с требованиями Правил устройств электроустановок (ПУЭ), эксплуатация сети без автоматов защиты – запрещена. Для того, чтобы правильно подобрать необходимые автоматы защиты, нужно знать основные характеристики автоматических выключателей: это номинальный ток и время-токовая характеристика.

Номинальный ток – максимальный ток, который может протекать через автоматический выключатель бесконечно долго, не отключая защищаемую электрическую сеть.
Время-токовая характеристика — это зависимость времени срабатывания от силы тока, протекающего через автоматический выключатель.

Принцип работы автоматического выключателя

Основные органы срабатывания автоматического выключателя – Тепловой расцепитель (биметаллическая пластина) и электромагнитный расцепитель (соленоидом с сердечником). При нормальной работе электрической сети и подключенных в сеть приборов, через автоматический выключатель протекает электрический ток. Биметаллическая пластина от воздействия повышенного тока нагревается и изгибается приводя в действие механизм расцепления. В зависимости от категории автоматического выключателя, время срабатывания будет происходить быстрее или медленнее.

Категории (типы) автоматических выключателей

Автоматические выключатели делятся на типы в зависимости от чувствительности мгновенного расцепителя. Обозначаются класс латинскими буквами A, B, C и D.

Автоматические выключатели типа А (2 – 3 значения номинального тока) срабатывают без выдержки времени (неселективные). Применяются в основном для защиты цепей с большой протяженностью и для защиты микропроцессорных устройств.
Автоматические выключатели типа B (от 3 до 5 значений номинального тока). То есть выключатель с маркировкой В16 сработает при силе тока от 48А до 80А. Данные выключатели широко используются в быту, в основном в домах со старой проводкой, на дачах или в сельской местности.
Автоматические выключатели типа C (от 5 до 10 значений номинального тока). Выключатель с маркировкой С16 сработает при силе тока от 80А до 160А. Используются выключатели типа С в основном в новых многоквартирных домах, где в сеть может быть подключено много бытовой техники (стиральная машина, утюг, холодильник, кондиционер, посудомоечная машина, электрический чайник, микроволновая печь, пылесос и пр. ).
Автоматические выключатели типа D (от 10 до 20 номинальных токов) используются для защиты цепей, питающих электрические установки с высокими пусковыми токами (компрессоры, электромоторы, станки, насосы и подъемные механизмы) и применяются в основном в производственных помещениях. Также устройства с характеристикой D используют в общих сетях зданий, где они выполняют подстраховочную роль, если в отдельных помещениях по каким-то причинам не произошло своевременного отключения электроэнергии.
Зависимость времени отключения от силы тока нагляднее всего можно изобразить в виде графика.

Автоматические выключатели типа K приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Автоматические выключатели типа Z приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Количество полюсов автоматических выключателей

Однополюсные автоматические выключатели используются для защиты цепей с приборами освещения и розетками, куда подключаются обычные однофазные бытовые приборы.
Для защиты однофазной проводки, куда подключаются отопительные приборы, водонагреватели, электрические плиты, стиральные машины в качестве защиты между щитом и помещением устанавливаются двухполюсные автоматические выключатели.

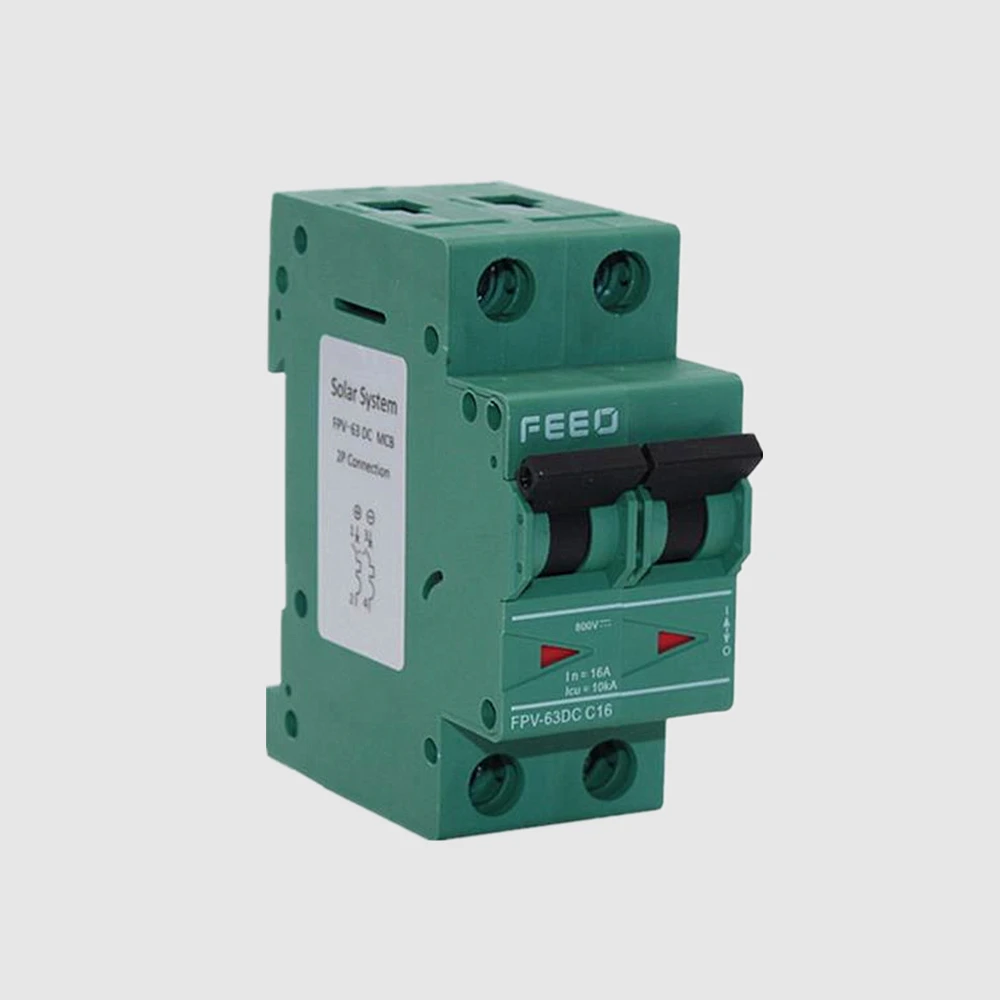

Двухполюсные АВ при отключении обеспечивает разрыв не только «фазы», но и «нуля».
Нельзя устанавливать два однополюсных выключателя для защиты фазного и нулевого провода! Для этих целей применяют двухполюсные автоматы, которые отключают «ноль» и «фазу» одновременно.

В трехфазной сети, в основном в промышленности, применяются 3-х полюсные автоматические выключатели.

4-х полюсные выключатели являются вводными автоматами и обеспечивают защиту 3-х фазной электросети: 3 фазы + нейтраль.

Вводной автоматический выключатель обязательно должен отключать все фазы и рабочий «ноль», так как имеется вероятность поражения электрическим током при проведении обслуживания или работ с проводкой.

Автоматический выключатель пос.тока NB1-63DC 4P 2А 500В 6кА х-ка C (CHINT)

Модульный автоматический выключатель пос.тока NB1-63DC 4P 2А 500В 6кА х-ка C (CHINT) для крепления на DIN-рейку.

Автоматический выключатель NB1-63DC используется в электрических сетях постоянного тока. Благодаря ему обеспечивается защита цепи от перегрузки и токов короткого замыкания. Аппарат находит применение в телекоммуникационных и фотоэлектрических системах. Его эксплуатация возможна в гражданском строительстве и различных отраслях промышленности. Отличительной особенностью модельного ряда является высокая скорость механизма отключения. При этом номинальная отключающая способность равна 6 кА. Также автомат NB1-63DC оснащен окном индикации, что позволяет видеть текущее положение контактов. Стоит отметить, что при разработке конструкции аппарата немало внимания было уделено энергосбережению и соответствию высоким экологическим стандартам.

Модульный автоматический выключатель NB1-63DC имеет фиксаторы для быстрого монтажа на DIN-рейку. Подключение к сети может быть выполнено как проводами, так и шинами. Устройство характеризуется продолжительным сроком службы. Механическая стойкость не менее 20 тысяч циклов, электрическая стойкость — не менее 1,5 тысяч циклов. В модельный ряд входят выключатели с номинальным током от 1 до 63 ампер. Количество полюсов у аппаратов данной серии может быть 1, 2 или 4. Кривая отключения имеет характеристику C (от 7 до 10 In).

Преимущества

Высокое качество комплектующих

Быстрый монтаж и надежность крепления

100% контроль качества сборки

Международные сертификаты качества

Негорючий пластик BASF для корпусов

Металлокерамические контакты с серебром

Обзор автоматов NB1 и производства CHINT

3 причины выбрать модульные автоматы CHINT

Контроль качества. В составе холдинга есть собственная лаборатория для испытания новинок и выдачи сертификатов DEKRA. Каждое изделие проходит тщательную проверку перед продажей.
Доступные цены. На заводах CHINT полностью автоматизированное производство, поэтому уходит меньше затрат на человеческие ресурсы. Так компания поддерживает низкие цены на продукцию.
Все товары сертифицированы. Качество подтверждено международными сертификатами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS. Последний заверяет, что продукция не вредит окружающей среде и не угрожает здоровью человека.

О компании CHINT

CHINT — один из ведущих производителей электротехнической продукции. Компания реализует сложные решения в сфере промышленной автоматизации, например оборудование для аэропортов и теплоэлектростанций, и создаёт более простые приборы: предохранители, рубильники, выключатели.

В 2019 году журнал Forbes включил CHINT в список крупнейших компаний мира Global 2 000.

Остались вопросы? — Скачайте каталог автоматических выключателей серии NB1-63DC.

Каталог автоматических выключателей NB1-63DC.pdf

Возникли сложности с выбором продукции? — обращайтесь, и мы подберем нужный вариант, ответим на вопросы и сориентируем по ценам и срокам.

Звоните 8 (800) 511-89-39
Пишите на [email protected]

Номиналы автоматических выключателей по току

Номинальный ток автомата

Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно.

Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный.

Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное.

Ряд значений номинальных токов

Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0.2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений: 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д.
Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды R10 (1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8) иR20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9).
При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать.

Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Разновидности защитных устройств

Существует несколько видов АВ, которые подключаются в сеть с целью контроля состояния проводки и, в случае необходимости, прекращения подачи тока. Они могут быть следующими:

Мини-модели (маленьких габаритов).
Воздушные (открытого типа).
Устройства защитного отключения (сокращенное наименование — УЗО).
Закрытые (элементы устройств размещены в литом корпусе).

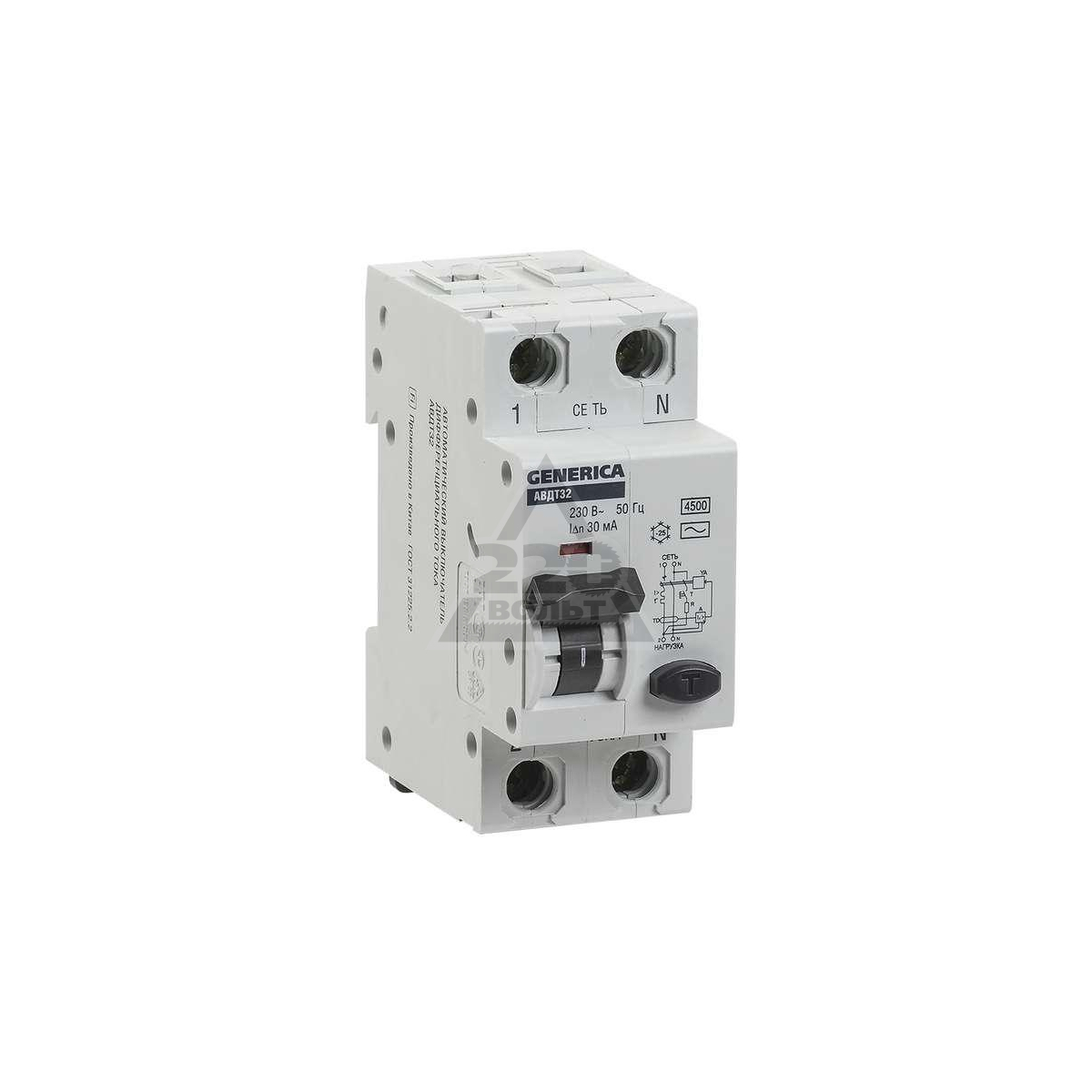

Дифференциальные (автоматические выключатели, совмещенные с УЗО).

Мини-модели

Эти аппараты предназначены для работы в цепях, нагрузка в которых невысока. Функцией дополнительной регулировки они обычно не обладают. В этом ряду представлены устройства, которые могут выдерживать ток осечки величиной 4,5 – 15А. Для заводскихх мощностей они не подходят, поскольку сила тока на предприятиях значительно выше их номинала. Поэтому подключают их, как правило, в бытовую проводку.

Большой популярностью пользуются автоматы, входящие в производственную линейку французской фирмы Schneider Electric. Номиналы АВ, выпускаемых этой компанией, могут составлять 2 – 125А, поэтому можно выбрать пакетник для домашних линий различной мощности.

Воздушные (открытые) устройства

Если суммарная мощность приборов, подключенных в сеть, велика, и номиналы автоматов, о которых говорилось выше, недостаточны, следует выбирать воздушные защитные устройства. Номинальный ток отсечки пакетников открытого типа на порядок превышает аналогичный показатель мини-моделей. Чаще всего они бывают трехполюсными, но в последнее время многие компании наладили производство четырехполюсных автоматов.

Защитные устройства открытого типа следует устанавливать в распределительных шкафах, оснащенных изнутри специальными DIN-рейками.

Если класс защиты шкафа – от IP55, то его можно размещать вне здания. Корпус этого оборудования сделан из тугоплавкого металла и надежно защищен от проникновения влаги, что позволяет обеспечить высокий уровень безопасности автоматов, расположенных внутри него.

Воздушные АВ имеют большое преимущество перед миниатюрными. Оно заключается в возможности настройки их номинальных характеристик с помощью специальных вставок, которые ставятся на активный контакт.

Закрытые автоматические выключатели

Корпус этих устройств отливается из тугоплавкого металла, что обеспечивает их идеальную герметичность и делает пригодными для эксплуатации в тяжелых условиях. Максимальный показатель напряжения, который могут выдерживать такие автоматы, составляет 750В, а тока – 200А. Закрытые АВ классифицируются по типу действия на следующие группы:

Регулируемые.
Тепловые.
Электромагнитные.

Выбирать оптимальный тип следует, исходя из решаемых задач.

Наиболее высокой точностью обладают электромагнитные закрытые автоматы, определяющие с минимальной погрешностью среднеквадратичный показатель активного электротока и моментально обесточивающие сеть в случае КЗ, не допуская серьезных последствий.

Электромагнитные автоматы успешно используются для контроля функционирования моторов заводских станков, а также другого мощного оборудования, поскольку они могут выдерживать силу тока величиной до 70 кА. Цифра, обозначающая номинал автомата по току, нанесена на его корпус.

Все типы закрытых выключателей могут иметь от двух до четырех полюсов. Благодаря этому они могут быть использованы для защиты электросетей любых зданий и сооружений жилого и нежилого типа.

Устройства защитного отключения

В качестве самостоятельных защитных аппаратов использовать устройства защитного отключения не следует, поскольку их основной задачей является защита человека от внезапного поражения электричеством. Поэтому устанавливать их рекомендуется вместе с АВ, или приобретать дифференциальный автомат, в составе которого УЗО уже имеется. В первом случае нужно учесть, что в первую очередь должно устанавливаться устройство защитного отключения, а после него автоматы.

Если изменить порядок монтажа, то короткое замыкание приведет к выходу УЗО из строя в результате слишком высокой нагрузки.

ТОП-5 моделей автомата на рынке в текущем году

Подбирая АВ, необходимо учитывать рейтинг производителей подобных устройств.

Самые лучшие автоматы (точнее, их производители) на сегодняшний день:

Schneider Electric. Французская фирма. Автоматы ее производства давно испытаны в российских условиях, служат долго и отличаются надежностью.
General Electric. Недостаток – высокая цена, зато надежность и качество исполнения также на высоте. Американский производитель выпускает отличные АВ для трехфазных сетей.
Siemens. Низкая цена, но качество хуже, чем у двух лидеров, представленных выше. Тяжело найти приборы в продаже. Изначально бренд был немецким, затем его приобрели американцы. Надежность АВ и средняя стоимость делают компанию такой популярной.
Контактор. Лучший бренд из российских, однако цены кусаются. Лучше приобрести автоматы европейского производства, хотя Контактор – хорошее решение для слабонагруженных сетей.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Таблица подбор сечения провода по мощности

Какое сечение провода нужно для 3 квт

Формула как найти мощность тока

Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором

Новогодние поздравления с юмором

Что такое номинальный ток автомата

Номинальный ток – это максимально допустимое значение электрического тока, который пропускает автоматический выключатель без отключения сети.

Чтобы понять и сделать выбор автомата по току, нужно исходить из двух факторов:

1. Сечение электрического кабеля – площадь поперечного сечения кабеля электропроводки, который способен без нагрева выдерживать определенную мощность нагрузки.
2. Максимальной нагрузке – мощности всех электроприборов, подключённых к данной линии на максимальном режиме работы.

При выборе автоматического выключателя нельзя ставить защитное устройство номиналом по току выше, чем может выдержать смонтированный силовой кабель. Такой автомат не защитит электропроводку и сработает уже поле перегрева линии.

В любом случае сечение электрического кабеля, номинал автомата и мощность нагрузки между собой очень сильно связаны. Силовой кабель может пропускать ограниченную его сечением величину тока.

Поэтому идеальным вариантом для устройства электрической сети будет такая последовательность: расчет мощности всех потребителей на силовой линии, расчет площади поперечного сечения, монтируемого кабеля по максимальной мощности всех устройств, расчет автоматического выключателя исходя из выбранного кабеля.

Номиналы автоматических выключателей по току

Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:

уточняют схему подключения потребителей;
собирают паспортные данные техники, измеряют напряжение;
по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
определяют кабельную продукцию с подходящим сечением проводника.

Правила выбора номинала

Пример выбора номинала автомата для каждой линии

Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.

Однако в некоторых ситуациях лучше выбрать автоматический выключатель на 20А. Этим обеспечивают относительно меньшее время на отключения питания при росте тока (повышении температуры) биметаллическим разъединителем

Такая предосторожность поможет сохранить в целостности обмотки электродвигателя при блокировке вращения ротора заклинившим приводом

Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.

Как работает автоматический выключатель

Главная задача автоматического выключателя (автомата) — это улавливание чрезмерных токов в электросети, и мгновенное её обесточивание

Неважно, к какой категории относится автоматический выключатель, он должен уметь быстро обесточить электросеть и предотвратить тем самым повреждение кабелей

Поэтому главной функцией автоматического выключателя, является:

Срабатывание в случае перегрузки электросети. Здесь все достаточно просто, и если в сети возникнет чрезмерно большая нагрузка, например, из-за большого количества подключённых электроприборов в доме, автоматический выключатель должен сработать и обесточить домашнюю электросеть. Если этого не произойдёт, и автомат не справится со своей задачей, то может загореться электропроводка в доме;
Среагировать на сверхток, вызванный коротким замыканием электропроводки. Здесь все, также понятно. В случае замыкания, электропроводка подвергается сильному нагреву, а там где тонко, как известно, там и рвётся, поэтому, если автомат не сработает, возможно, повреждение и возгорание электропроводки.

Следует знать, что каждый автоматический выключатель рассчитан на разную силу тока. Время срабатывания автомата, зависит от величины перегрузки электросети. Если это короткое замыкание, то автоматический выключатель сработает мгновенно, буквально за считанные секунды. Если величина перегрузки не слишком большая, то автомат и электропроводка могут греться часами.

Что касается конструкции автоматического выключателя и его принципа работы, то в основе лежит биметаллическая пластина, через которую проходит электрический ток. Если он слишком большой величины, на которую автомат не рассчитан, то пластина начинает греться, что в итоге и приводит к срабатыванию автоматического выключателя.

Автоматы «В» и «С» — в чем разница, категории автоматических выключателей

Тех людей, которые занимаются модернизацией домашней электросети, часто интересует вопрос о том, чем именно отличаются автоматические выключатели категории «В» и «С», ведь именно они, чаще всего, устанавливаются в бытовых сетях. Главное отличие автоматов «В» и «С» в чувствительности электромагнитного расцепителя.

Буквы А, В, С, D и K, Z — как раз и указывают на характеристики расцепителя установленного в автоматическом выключателе:

А — автоматические выключатели данной категории имеют самую высокую чувствительность. Если номинальный ток на линии где будет установлен автомат категории «А» превысит 30%, то автоматический выключатель отключится.

В — автоматы этой категории срабатывают при превышении нагрузки по номинальному току в 3-5 раз. Автоматические выключатели категории «В» предназначены для установки в электросетях с отсутствием или с минимальным пусковым током (электродвигатели и т. д.). Простыми словами говоря, автоматы категории «В», более чувствительны к проходящему току, и при запуске мощных электродвигателей могут сработать.

С — автоматические выключатели стандартного типа с ещё большей перегрузочной способностью, чем у автоматов «В» класса. Их выключение происходит в том случае, если номинальный ток, проходящий через автомат, станет в 5-10 раз выше. Время срабатывания автомата категории «С», порядка 1,5 секунды. Такие автоматы предназначены для обеспечения защиты электросетей общего назначения.

Автоматы категории D, редко используются в быту. Чаще всего эти автоматические выключатели применяются в электросетях с большими пусковыми нагрузками. Ну и последние категории автоматов, это «K» и «Z», они используются в специальных целях, например, для защиты линий к которым подключены электронные устройства.

Мощность рассеивания автоматических выключателей

Рассеивание — это потери электроэнергии, которые в виде тепла уходят в окружающую среду. Для примера приведу паспортные значения рассеиваемой мощности для автоматов ВА 47-63 (для новых автоматов при значениях тока, равных номинальному):

Номинальный ток In, A	Мощность рассеивания, Вт
1-полюсные	2-полюсные	3-полюсные	4-полюсные
1	1,2	2,4	3,6	4,8
2	1,3	2,6	3,9	5,2
3	1,3	2,6	3,9	5,2
4	1,4	2,8	4,2	5,6
5	1,6	3,2	4,8	6,4
6	1,8	3,6	5,5	7,2
8	1,8	3,6	5,5	7,33
10	1,9	3,9	5,9	7,9
13	2,5	5,3	7,8	10,3
16	2,7	5,6	8,1	11,4
20	3,0	6,4	9,4	13,6
25	3,2	6,6	9,8	13,4
32	3,4	7,5	11,2	13,8
35	3,8	7,6	11,4	15,3
40	3,7	8,1	12,1	15,5
50	4,5	9,9	14,9	20,5
63	5,2	11,5	17,2	21,4

Как видим, автоматический выключатель тоже хочет есть. Поэтому не стоит увлекаться и втыкать автоматы везде, где это возможно. Где же происходят потери? Основная часть приходится на тепловой расцепитель. Но не надо излишне драматизировать ситуацию. Эти потери пропорциональны протекающему току. Поэтому, если например нагрузка в 2 раза меньше номинальной, то и потери будут соответственно в 4 раза меньше, а при отсутствии нагрузки не будет и потерь. Если их представить в процентном виде, то будут величины порядка 0,05-0.5%, причем наименьший процент у самых мощных автоматов. В самих контактах, пока автомат новый, потери незначительны. Но в процессе эксплуатации контакты будут подгорать, переходное сопротивление будет расти, а с ним будут расти и потери. Поэтому у старого автомата потери могут быть заметно больше. Как измерить потери —

Класс токоограничения

Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс). По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Самый высокий класс, который мне попадался — это 4-й у автоматов OptiDin производства КЭАЗ.

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.

Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку

Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Надеемся, что теперь Вы знаете, как выбрать автоматический выключатель по току, нагрузке и остальным, не менее важным характеристикам, а также какие ошибки не следует допускать при покупке!

Рекомендуем прочитать:

{SOURCE}

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

количество полюсов;
номинальный и предельный токи;
применяемый тип электромагнитного расцепителя;
максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

Однополюсные.
Обеспечивается защита одного выходящего провода, одной фазы.
Двухполюсные.
Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
Трехполюсные.
Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
Четырехполюсные.
Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

B — размыкание при превышении номинального тока в 3–5 раз;
C — при превышении в 5–10 раз;
D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Автоматический выключатель – типы мгновенного расцепления B, C, D: y_kharechko — LiveJournal

На автоматических выключателях (см. http://y-kharechko.livejournal.com/33943.html ) можно увидеть следующую маркировку: B10, C16, D25 и т.д. Цифрами 10, 16, 25 и т.д. обозначены значения номинального тока (см. https://y-kharechko.livejournal.com/90988.html ) автоматических выключателей, а буквами B, C, D – типы мгновенного расцепления.
Рассмотрим характеристику «тип мгновенного расцепления» автоматического выключателя и общие рекомендации по применению автоматических выключателей с типами мгновенного расцепления B, C, D в электроустановках индивидуальных жилых домов и квартир.

Каждый автоматический выключатель имеет индивидуальный ток мгновенного расцепления – минимальный электрический ток, вызывающий срабатывание автоматического выключателя без выдержки времени – за время менее 0,1 с. Такое срабатывание инициирует электромагнитный расцепитель короткого замыкания (см. конструкцию http://y-kharechko.livejournal.com/36382.html ).
В стандарте МЭК 60898-1:2015 «Электрические аксессуары. Автоматические выключатели для защиты от сверхтока для бытовых и подобных установок. Часть 1. Автоматические выключатели для оперирования при переменном токе» и ГОСТ Р 50345–2010 (МЭК 60898-1:2003) «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока» для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов мгновенного расцепления, кратные номинальному току I_n:
тип В – свыше 3 I_n до 5 I_n;
тип С – свыше 5 I_n до 10 I_n;
тип D – свыше 10 I_n до 20 I_n.
Для универсальных автоматических выключателей требованиями стандарта МЭК 60898-2:2016 «Электрические аксессуары. Автоматические выключатели для защиты от сверхтока для бытовых и подобных установок. Часть 2. Автоматические выключатели для оперирования при переменном токе и постоянном токе» и ГОСТ IEC 60898-2–2011 «Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Часть 2. Выключатели автоматические для переменного и постоянного тока» предусмотрено только два типа мгновенного расцепления – B и C. При этом для постоянного тока даны иные, чем для переменного тока, стандартные диапазоны токов мгновенного расцепления:
тип В – свыше 4 I_n до 7 I_n;
тип С – свыше 7 I_n до 15 I_n.
Если в главной цепи автоматического выключателя протекает электрический ток, величина которого равна нижней границе стандартного диапазона токов мгновенного расцепления (3 I_n, 5 I_n, 10 I_n переменного тока, а для универсальных автоматических выключателей также 4 I_n и 7 I_n постоянного тока), то автоматический выключатель должен расцепиться за промежуток времени более 0,1 с, но менее 45 с или 90 с (тип мгновенного расцепления B), 15 с или 30 с (тип мгновенного расцепления C) и 4 с или 8 с (тип мгновенного расцепления D) соответственно при номинальном токе до 32 А включительно и более 32 А. То есть нижняя граница стандартного диапазона токов мгновенного расцепления не является током мгновенного расцепления.
При протекании в главной цепи автоматического выключателя электрического тока, равного верхней границе стандартного диапазона токов мгновенного расцепления (5 I_n, 10 I_n, 20 I_n переменного тока или 7 I_n, 15 I_n постоянного тока), он должен расцепиться за промежуток времени менее 0,1 с. То есть верхняя граница стандартного диапазона токов мгновенного расцепления представляет собой максимально допустимое значение тока мгновенного расцепления. Любой сверхток, превышающий верхнюю границу стандартного диапазона токов мгновенного расцепления, тем более, должен вызывать мгновенное расцепление автоматического выключателя.
Если значение электрического тока, протекающего в главной цепи автоматического выключателя, находится между нижней и верхней границами стандартного диапазона токов мгновенного расцепления, он может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с). Фактическое время срабатывания конкретного автоматического выключателя определяется его индивидуальной времятоковой характеристикой. Ток мгновенного расцепления автоматического выключателя также определяется его индивидуальной времятоковой характеристикой.
Стандарт МЭК 60898-1 и ГОСТ Р 50345 классифицируют автоматические выключатели согласно их токам мгновенного расцепления по типам B, С и D. То есть все автоматические выключатели подразделяют по трём типам мгновенного расцепления: тип B, тип С и тип D. Конкретному типу мгновенного расцепления соответствует собственный стандартный диапазон токов мгновенного расцепления, а также собственная стандартная времятоковая зона. Для универсальных автоматических выключателей стандартом МЭК 60898-2 и ГОСТ IEC 60898-2 предусмотрены два типа мгновенного расцепления B и С.
Некоторые фирмы производят автоматические выключатели с другими типами мгновенного расцепления, имеющими нижние и верхние пределы диапазонов переменных токов мгновенного расцепления, значения которых меньше соответствующих пределов, установленных для типа мгновенного расцепления В. Например, выпускаются автоматические выключатели, имеющие диапазон токов мгновенного расцепления свыше 2 I_n до 3 I_n. Подобные типы мгновенного расцепления не предусмотрены стандартами МЭК 60898-1 и МЭК 60898-2.
Автоматические выключатели с типом мгновенного расцепления В целесообразно применять для защиты от сверхтока большинства конечных электрических цепей в электроустановках индивидуальных жилых домов и в электроустановках квартир. Например, с их помощью можно выполнять защиту конечных электрических цепей освещения и штепсельных розеток.
Автоматические выключатели с типом мгновенного расцепления С обычно используют для защиты от сверхтока электрических цепей, в которых возможны большие пусковые токи при включении электрооборудования, например, конечных электрических цепей освещения, где предусматривается одновременное включение большого числа светильников, конечных электрических цепей электродвигателей и др.
Автоматические выключатели с типом мгновенного расцепления D необходимо применять для защиты от сверхтока тех электрических цепей, в которых имеются большие импульсные токи, появляющиеся, например, при включении трансформаторов, электромагнитных клапанов, больших ёмкостных нагрузок и другого электрооборудования, характеризующегося очень большими пусковыми токами.

Прерыватель цепи

против переключателя: можно ли использовать прерыватель цепи в качестве переключателя?

Введение

Можно ли использовать выключатель в качестве переключателя взаимозаменяемо, или это отдельные объекты?

Автоматические выключатели и переключатели не являются новыми товарами; Фактически, Томас Эдисон впервые разработал идею автоматического выключателя в 1879 году.

Эти элементы часто считаются само собой разумеющимся, поскольку они работают за кулисами, и все же они имеют решающее значение для безопасности в домах и в промышленности
.

Для промышленных целей и выключатель, и автоматический выключатель должны быть способны обрабатывать большую мощность электроэнергии, чем
жилой.

Но в чем разница между выключателем и автоматическим выключателем?

Включение и выключение

Есть два важных параметра, касающихся подключения и отключения питания для электрических сетей:

Включающая способность — Максимальный ток нагрузки при запуске.
Отключающая способность — Максимальный ток короткого замыкания, который может быть отключен.

Автоматический выключатель спроектирован и рассчитан как на замыкающие, так и на размыкающие замыкания и токи нагрузки, тогда как выключатель рассчитан на
и рассчитан только на включающие и отключающие токи нагрузки.

A Переключатель

Электрический переключатель служит для управления потоком электрического тока в цепи. Его можно использовать как для подавления тока, так и для его включения.

Коммутатор выполняет задачу ручного отключения или повторного включения питания от источника питания, создавая или закрывая воздушный изоляционный зазор между двумя точками проводимости.

Они известны как бинарные устройства, что по сути означает, что они имеют два состояния: открытое (1) и закрытое (0). Иногда на переключателях используются цифры «1» и «0». Эти символы являются международными стандартами, установленными IEC.

IEC 60417-5007, (линия), символ включения указывает на то, что оборудование находится в состоянии полного питания.

IEC 60417-5008, (кружок), символ выключения ﬀ указывает на то, что питание было отключено от устройства.

A Автоматический выключатель

Автоматический выключатель — это предохранительное устройство, предотвращающее повреждение двигателей и проводки, когда ток, протекающий через электрическую цепь, превышает его проектные пределы.Он делает это, удаляя ток из цепи при возникновении небезопасного состояния. В отличие от выключателя, автоматический выключатель делает это автоматически и отключает питание немедленно или почти сразу. Таким образом, он работает как автоматическое устройство защиты услуг.

Переключатель обычно используется как изолятор, включающий и выключающий питание определенного устройства. С другой стороны, автоматический выключатель может использоваться для защиты цепи, содержащей множество переключателей или устройств. Исключением является разъединитель, который используется для подключения или отключения питания всей панели управления или машины.

Проще говоря, выключатель предназначен для включения и выключения питания, автоматический выключатель «размыкает» цепь при перегрузке или неисправности. Выключатели переключаются, а выключатели ломаются. Эти различия имеют решающее значение для понимания их безопасности и практичности.

БОЛЬШАЯ разница

Когда все сказано и сделано, главная причина НЕ использовать автоматический выключатель в качестве выключателя — это вопрос надежности. Переключатели рассчитаны на большое количество операций, сколько раз переключатель включается и выключается.Автоматические выключатели не рассчитаны на такое же количество операций.

Автоматический выключатель — обманчивое простое устройство. Это гораздо более сложное устройство с большим количеством деталей, чем переключатель. Многократное включение и выключение выключателя приведет к его выходу из строя.

Однако…

Автоматические выключатели могут быть рассчитаны на режим переключения для цепей освещения. Автоматические выключатели, применяемые в цепях люминесцентного освещения 120 В или 277 В, должны иметь маркировку SWD или HID. SWD расшифровывается как Switching Duty.HID означает, что он рассчитан на разрядное освещение высокой интенсивности. Стандарт UL489 для автоматических выключателей утверждает, что автоматический выключатель SWD может быть рассчитан на ток до 20 А, не более. Выключатели HID рассчитаны на ток до 50 А.

Что тогда будет?

По-прежнему возникает вопрос, хотя это уже очевидно, можно ли использовать автоматический выключатель в качестве переключателя в промышленной панели управления? Совершенно очевидно, что, хотя они выполняют схожую функцию на базовом уровне, они являются двумя отдельными объектами.

Автоматические выключатели могут работать более эффективно как безопасные выключатели, но они не являются выключателями.Они не взаимозаменяемы. Поэтому использовать автоматический выключатель в качестве выключателя не рекомендуется.

Могу ли я использовать выключатель вместо автоматического выключателя?

Нет. Никогда этого не делайте. Переключатель не может обнаружить и прервать состояние перегрузки или неисправности. Скорее всего, он расплавится или загорится. Любой из этих вариантов считается экспертами «плохим».

Если вам нужна дополнительная информация о том, как работают автоматические выключатели и переключатели и как их безопасно использовать, не стесняйтесь обращаться к нам.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Электричество отключено, но автоматический выключатель не сработал? Это могло быть это

Вы включаете выключатель света или включаете прибор, но ничего не происходит? Что не так?

Ваша естественная реакция — предположить, что выключатель сработал.Но, проверив электрическую панель, вы понимаете, что проблема не в этом. Что бы это могло быть?

Если ваша первая реакция — вызвать электрика, действуйте интуитивно. Работа с электрическими неисправностями может быть опасной. Лучше всего позволить электрику разобраться в корне проблемы.

Однако есть еще пара вещей, которые вы можете проверить, чтобы определить причину проблемы.

Во-первых, посмотрите, куда подключен свет или прибор. Подключен ли он к розетке GFCI (прерыватель цепи замыкания на землю)? Вы узнаете розетку GFCI по знакомым кнопкам «проверить и сбросить», расположенным в центре розетки.Розетки GFCI намного быстрее отключаются для защиты. Нажмите кнопку тестирования; щелкает? Если нет, нажмите кнопку сброса до щелчка, затем снова проверьте розетку и все розетки, подключенные к линии. Электричество снова течет?

Вы также можете проверить, есть ли у вас другие проблемы с электричеством, например неплотная проводка или розетки. Вы что-то подключаете только для того, чтобы вилка выпала из-за того, что она слишком ослабла? Сколько лет вашей проводке? Как и любой ресурс в вашем доме, ваша проводка прослужит только определенное время.Возможно, пришло время заменить проводку и довести ее до кода

Или, может быть, вы замечаете мерцание лампочек в течение всего вечера. Это нормально? По-разному.

И светодиодные, и люминесцентные лампы склонны к мерцанию при достижении максимальной освещенности. Если это будет продолжаться всю ночь, это может быть признаком их износа. Вы также можете проверить, плотно ли лампочка закреплена на месте. Если это только одна лампа, это может быть проблема с электропроводкой внутри лампы.Их легко исправить самостоятельно.

Но если ваши фонари продолжают мигать, это больше, чем один свет без определенной причины, или вы замечаете это после включения основного устройства, у вас могут быть проблемы с напряжением в вашем доме. Это требует немедленного внимания электрика. Чтобы предотвратить возгорание в вашем доме, немедленно обратитесь к одному из наших электриков.

Автоматический выключатель

— Обзор, определение и разбивка по уровням

Что такое автоматический выключатель?

Автоматический выключатель — это регулирующий инструмент, который останавливает торговлю ценными бумагами. Лицо, владеющее акциями компании, называется акционером и имеет право требовать часть остаточных активов и прибыли компании (в случае роспуска компании).Термины «акции», «акции» и «капитал» взаимозаменяемы. или индекс за определенный период. Автоматические выключатели срабатывают, когда ценные бумаги подвергаются значительному процентному колебанию в любом направлении или когда рыночный индекс катастрофически падает. Великая депрессия Великая депрессия была всемирной экономической депрессией, которая происходила с конца 1920-х по 1930-е годы. На протяжении десятилетий продолжались споры о том, что стало причиной экономической катастрофы, и экономисты по-прежнему разделяют различные точки зрения.. Автоматические выключатели используются для предотвращения чрезмерных спекулятивных прибылей или убытков по ценной бумаге или разрушительных потерь на рынках.

Торговля и инвестирование Руководства CFI по торговле и инвестированию разработаны как ресурсы для самообучения, позволяющие научиться торговать в своем собственном темпе. Просмотрите сотни статей о торговле, инвестировании и важных темах для финансовых аналитиков. Узнайте о классах активов, ценах на облигации, риске и доходности, акциях и фондовых рынках, ETF, динамике, техническая остановка дает участникам рынка необходимый перерыв, чтобы учесть и проанализировать последние события и принять рациональные торговые решения.

Автоматические выключатели в США

Первые серийные автоматические выключатели были представлены в США после Черного понедельника 1987 года, когда индекс Dow Jones Industrial Average (DJIA) Dow Jones Industrial Average (DJIA) The Dow Jones Industrial Average (DJIA), также называемый «Dow Jones» или «Dow», является одним из наиболее широко известных индексов фондового рынка. За один день упал на 22%.

Однако правила, установленные после Black Понедельник не помог предотвратить Flash Crash в 2010 году.В феврале 2013 года Комиссия по ценным бумагам и биржам США (SEC) ввела новые общерыночные правила для автоматических выключателей. Индекс S&P 500 был выбран в качестве нового ориентира, заменив Dow. Процентное снижение рыночного индекса рассчитывается на основе цены закрытия предыдущего дня S&P 500.

Процентные изменения рыночного индекса были разделены на три уровня. Уровень 1 устанавливает порог спада на 7%, автоматический выключатель уровня 2 срабатывает при падении на 13%, а уровень 3 устанавливает контрольную отметку спада на 20%.Уровни 1 и 2 останавливают торговлю на 15 минут, если падение рынка происходит до 15:25. Однако, если снижение происходит в 15:25 или позже, торговля продолжается. Уровень 3 останавливает торговлю до конца торгового дня при любых обстоятельствах.

Повышение и понижение лимитов

В дополнение к общерыночным автоматическим выключателям в 2012 году SEC представила механизм повышения и понижения лимита для предотвращения чрезмерной волатильности VIX Чикагская биржа опционов (CBOE) создала VIX (CBOE Volatility Index) для измерения 30-дневной ожидаемой волатильности фондового рынка США, иногда называемого «индексом страха».VIX основан на ценах опционов на индекс S&P 500 при торговле одной ценной бумагой. Система Limit Up-Limit Down устанавливает диапазоны изменения цены ценной бумаги относительно средней цены ценной бумаги за последний пятиминутный период.

Предельные диапазоны составляют 5%, 10% и 20%. Более того, лимиты удваиваются в начале и в конце торгового дня. Автоматические выключатели срабатывают, если изменение цены акций превышает указанные пределы и не восстанавливается в течение 15 секунд.В таком случае ценная бумага прекращает торговлю на пять минут.

Дополнительные ресурсы

CFI является официальным поставщиком финансовых аналитиков по финансовому моделированию и оценке. Чтобы продолжить обучение и продвинуться по карьерной лестнице, вам будут полезны следующие дополнительные ресурсы:

Ежедневный торговый лимит Ежедневный торговый лимит Под дневным торговым лимитом понимается максимальная сумма, на которую цена акции или другой биржевой ценной бумаги может расти или падать в течение торговая сессия.Лимиты устанавливаются биржей в попытке избежать чрезмерной волатильности или манипуляций на рынках.
Собственная торговляПроприетарная торговляПроприетарная торговля (Prop Trading) происходит, когда банк или фирма торгует акциями, производными финансовыми инструментами, облигациями, товарами или другими финансовыми инструментами на своем собственном счете, используя свои собственные деньги вместо денег своих клиентов. Это позволяет фирме получать полную прибыль от сделки, а не только комиссию, которую она получает.
Stock HaltStock HaltA Остановка запасов, часто называемая остановкой торговли, представляет собой временную остановку торговли ценными бумагами.Обычно остановка акций налагается по нормативным причинам, в ожидании важных новостей или для исправления ситуации, в которой имеется избыток заявок на покупку или продажу конкретной ценной бумаги.
Торговые механизмы Торговые механизмы Торговые механизмы относятся к различным методам торговли активами. Двумя основными типами торговых механизмов являются механизмы торговли на основе котировок и заявок.

Прерыватель цепи — D&F Liquidators

Содержание

Что такое автоматический выключатель?
Конструкция и компоненты автоматического выключателя
Среда для гашения дуги
Привод выключателя
Номинальное напряжение
Прерыватели неисправностей
Миниатюрный автоматический выключатель
Способы монтажа автоматического выключателя

Что такое автоматический выключатель?

Автоматический выключатель — это автоматически работающий предохранительный выключатель, который работает путем измерения тепла или тока, протекающего по цепи.Если это превышает заранее установленный предел, они «отключаются» и отключают подачу электроэнергии как можно быстрее. В отличие от предохранителей, после устранения неисправности они не требуют замены и могут быть просто сброшены.

Автоматический выключатель является неотъемлемой частью любой электрической системы. При использовании в сочетании с надлежащим заземлением они могут защитить от поражения электрическим током. Автоматический выключатель также защищает приборы, электропроводку и имущество от опасностей возгорания и других повреждений, возникающих в результате ненормального протекания тока, короткого замыкания, перегрузки и нагрева.

Конструкция и компоненты автоматического выключателя

Почти все автоматические выключатели состоят из пяти основных компонентов:

1. Внешний кожух:

Это внешняя оболочка, закрывающая другие части. По номинальному току и напряжению они делятся на три типа:

Литой корпус: Обычно используется в выключателях низкого напряжения

Изолированный корпус: Используется в автоматических выключателях среднего напряжения и силы тока

Металлическое покрытие: Как правило, для автоматических выключателей высшего класса среднего номинала

2.Электрические контакты:

В автоматическом выключателе есть два контакта — фиксированный контакт и беспотенциальный контакт (который управляется автоматическим выключателем). Когда выключатель срабатывает, беспотенциальный контакт отходит от неподвижного контакта и отключает подачу электроэнергии в цепь.

3. Механизм тушения электрической дуги:

Когда контакты размыкаются, электричество может проскочить через промежуток между последними контактирующими частями. Это создает электрическую дугу, которая может достигать очень высоких температур.Чтобы предотвратить повреждение и предотвратить повторное возникновение дуги, автоматический выключатель использует механизм гашения дуги, чтобы остановить эти дуги.

4. Основные рабочие механизмы: Автоматические выключатели

могут отключать питание разными способами. Это могут быть подпружиненные переключатели, соленоиды, гидравлические и пневматические переключатели.

5. Элементы отключения:

Ток, протекающий по цепи, создает тепло и магнитное поле. Элементы отключения откалиброваны для использования одного или обоих этих факторов для измерения тока и напряжения и отключения переключателя в случае превышения максимальных номинальных значений.

Существует множество типов автоматических выключателей, и их можно классифицировать на основе напряжения (высокое, среднее и низкое) или других характеристик, таких как средства гашения дуги и рабочий механизм:

1. Автоматический выключатель на масляной основе:

В автоматических выключателях на масляной основе оба контакта погружены в изоляционное минеральное масло. Когда прерыватель срабатывает и контакты размыкаются, возникающая дуга испаряет масло, которое разлагается и образует барьер из сжатого водорода вокруг дуги.Это предотвращает дальнейшее искрение после разрыва цепи.

Масляные автоматические выключатели

используют больший объем масла как для гашения дуги, так и для изоляции, в то время как минимальные масляные автоматические выключатели используют меньшие объемы масла только в качестве среды прерывания.

2. Воздушный выключатель:

Воздушные автоматические выключатели могут использоваться как в цепях низкого, так и в некоторых цепях среднего напряжения. Они работают за счет увеличения напряжения дуги, которое является минимальным напряжением, необходимым для поддержания дуги.Как только он достигает точки, превышающей напряжение питания, дуга гаснет.

Эти прерыватели делятся на два типа — простые воздушные и воздушные. В зависимости от конструкции они могут обеспечить прерывание дуги путем охлаждения плазмы дуги, увеличения длины дуги, которая должна пройти, или разделения одной дуги на несколько дуг.

3. SF6 автоматический выключатель:

Эти автоматические выключатели получили свое название от гексафторида серы (SF6), который является отличным изолятором, поглощающим отрицательные ионы.Камера вокруг контактов заполнена газом, и электрическая дуга вызывает химическую реакцию, которая увеличивает напряжение дуги.

В автоматических выключателях

SF6 обычно используются один, два или четыре прерывателя, в зависимости от необходимого уровня напряжения. Обычно они не считаются экологически безопасными, поскольку SF6 является парниковым газом.

4. Вакуумный выключатель:

Несмотря на то, что они существуют уже более полувека, вакуумные выключатели все еще находятся в стадии разработки.Они почти исключительно используются в цепях среднего напряжения из-за их компактных размеров, высокой надежности и низких эксплуатационных расходов.

Прерывание дуги происходит в стальной камере с симметрично расположенными керамическими изоляторами, где поддерживается очень высокий вакуум.

Привод выключателя

1. Тепловой выключатель:

Тепловые выключатели используют тепло как меру тока, протекающего по цепи, и отключаются, когда он достигает определенной температуры.Две полоски из разного металла соединяются вместе, образуя полоску, завершающую цепь. По мере увеличения тока металлы нагреваются и расширяются с разной скоростью, вызывая деформацию полосы и переключение переключателя, который отключает источник питания.

После того, как выключатель достаточно охладится, выключатель может быть задействован вручную, чтобы возобновить подачу питания в цепь. Эти типы выключателей не работают мгновенно, и между перегрузкой и отключением существует задержка

2.Магнитный прерыватель цепи:

Эти выключатели используют электромагнитную энергию, создаваемую электричеством, для отключения выключателя и отключения источника питания. Прерыватель соединен с переключателем и удерживается пружиной. По мере прохождения тока через прерыватель генерируемое электромагнитное поле становится сильнее.

Когда она превышает максимальную номинальную мощность выключателя, магнитная сила преодолевает потенциальную энергию пружины, и выключатель срабатывает. Магнитные выключатели отключаются почти сразу после перегрузки цепи, и, в отличие от тепловых выключателей, они могут быть сброшены немедленно.

3. Гибридный автоматический выключатель:

Комбинируя как магнитные, так и тепловые выключатели, гибридные выключатели могут сочетать в себе преимущества обоих. В них используются магнитные выключатели для мгновенной защиты от скачков и коротких замыканий, а также тепловые выключатели для предотвращения перегрева от длительных тяжелых нагрузок.

Каждый автоматический выключатель рассчитан на работу в определенном диапазоне напряжений, поэтому их также можно разделить на категории по номинальному напряжению:

1.Автоматический выключатель высокого напряжения:
Хотя глобального стандарта не существует, по данным Международной электротехнической комиссии (МЭК), автоматические выключатели для управления линиями передачи большой мощности рассчитаны на 72,5 кВ и выше. Однополюсные автоматические выключатели позволяют отключать одну фазу, что может повысить стабильность и сократить общее время отказа. Автоматические выключатели постоянного тока высокого напряжения (HVDC) используются для обработки энергии, вырабатываемой и подаваемой из возобновляемых источников.
В выключателях этих типов обычно используются выключатели с электромагнитным приводом или размыкающие выключатели, а из-за больших нагрузок в них используются сложные средства гашения дуги, например SF6 и CO2. Поскольку безопасность имеет решающее значение для более высокого напряжения, в высоковольтных выключателях почти всегда используются различные средства защиты от сбоев, в том числе:
Трансформаторы тока с реле защиты
Защита от перегрузки и замыкания на землю
Корпуса, поддерживающие линейный потенциал (действующий резервуар) или потенциал земли (мертвый резервуар)
2.Автоматический выключатель среднего напряжения (MV): Выключатели
номиналом от 1 до 72 кВ относятся к категории выключателей среднего напряжения. Выключатели с более низким номиналом (например, для использования внутри помещений) обычно устанавливаются в распределительных устройствах в металлическом корпусе, в то время как более крупные, защищающие фидерные линии от подстанций, устанавливаются отдельно как компоненты.
Параметры
для выключателей среднего напряжения регулируются международными стандартами, такими как IEC 62271, и почти всегда используют защитные реле и датчики тока вместо тепловых или магнитных механизмов отключения.Выключатели среднего напряжения можно дополнительно классифицировать по средствам гашения дуги:
Вакуумные выключатели
имеют номинальные токи более 6300 А и номинальное напряжение до 40,5 кВ. Как правило, они служат дольше и требуют меньшего обслуживания.
Воздушные автоматические выключатели
также рассчитаны на токи от 6300 А и более, хотя часто имеют регулируемые уровни срабатывания и задержки. Они часто используются в промышленных приложениях для распределения электроэнергии.
Автоматические выключатели
SF6 завоевали популярность по сравнению с жидкостями для гашения дуги из-за растущих экологических проблем, связанных с разливами нефти
3.Автоматический выключатель низкого напряжения: Выключатели
LV используются при максимальном напряжении около 1000 В переменного тока и включают в себя автоматические выключатели (MCB). Они чаще всего используются в домах и офисах и могут быть установлены ярусами на распределительном щите или шкафу распределительного устройства для облегчения доступа, перенастройки и замены. В автоматических выключателях в литом корпусе используются тепловые или магнитные датчики перегрузки, они доступны на номинальный ток до 2500 А.
Выключатели низковольтные бывают трех типов:
Тип B сработает, если на него будет подаваться 3-5-кратный ток полной нагрузки
Тип C может выдерживать более тяжелые нагрузки, в 5-10 раз превышающие ток полной нагрузки
Тип D имеет максимальную нагрузочную способность, в 10–20 раз превышающую ток полной нагрузки.
Автоматические выключатели предназначены для устранения различных неисправностей в зависимости от их предполагаемого использования:
Прерыватели тока замыкания на землю:
Они используются для обеспечения дополнительной защиты цепей, которые могут непреднамеренно контактировать с водой. GFCI измеряют ток, протекающий как в цепь, так и из нее, чтобы обнаружить любые утечки тока или замыкания на землю, которые возникают, когда прибор падает в воду или когда человек вступает в непосредственный контакт с цепями под напряжением.
Прерыватели цепи при дуговом замыкании:
Дуга возникает постоянно, даже когда вы выключаете выключатель. AFCI — это интеллектуальные прерыватели, которые могут отличить нормальную дугу от дуги необычно сильной. Если выключатель обнаруживает потенциально опасную дугу, он быстро отключает питание цепи и предотвращает короткое замыкание и опасность пожара
Убедитесь, что вы знаете разницу между AFCI и GFCI и где их правильно использовать.

Миниатюрный автоматический выключатель

Автоматические выключатели
— это наиболее часто используемые выключатели в цепях низкого напряжения.В одной цепи может быть несколько цепей меньшего размера, каждая из которых управляется автоматическим выключателем, поэтому в случае неисправности отключается только соответствующая цепь. Они более надежны и чувствительны, чем предохранители, и намного проще в эксплуатации, поскольку их можно просто снова включить после устранения неисправности.

Способы монтажа автоматического выключателя

Существуют различные методы монтажа и установки автоматических выключателей, каждый из которых предназначен для удовлетворения конкретных требований.Способы монтажа можно разделить на следующие категории:

Стационарный Установленный:
Самая доступная установка — это установка, в которой выключатель подключается к силовой раме и закрепляется болтами внутри корпуса. Такой монтаж также позволяет устанавливать выключатель спереди. Эти устройства надежны и обычно рассчитаны на напряжение до 600 вольт. Провода или секционные шины обеспечивают питание, которое необходимо отключить перед снятием и заменой выключателя.

Съемный Навесной:
Другой тип установки с фронтальной установкой, съемный автоматический выключатель, имеет умеренную цену и обеспечивает хорошую надежность. Этот двухэлементный монтаж имеет основание, которое прикручено и жестко закреплено на раме, где выключатель с изолированными частями вставлен для электрического сопряжения с ним. Также подходит для напряжения 600 В или меньше, этот метод монтажа позволяет легко снимать и заменять автоматический выключатель, но сначала необходимо отключить нагрузку.

Выкатной монтаж:
Как и съемные выключатели, выкатные автоматические выключатели состоят из двух частей — основания с болтовым креплением и жесткой проводкой с электрически соединенным вставным выключателем. Основное отличие состоит в том, что эти автоматические выключатели могут использоваться при любом напряжении, и они являются наиболее дорогостоящим вариантом. Выкатные выключатели блокируются в целях безопасности, поэтому питание автоматически отключается при снятии одного блока, в отличие от отключения питания всех автоматических выключателей, установленных в больших корпусах.
Эти устройства также довольно большие и громоздкие, а их вес затрудняет манипулирование ими вручную. Для установки и снятия их обычно перемещают с помощью подъемного винта, а затем поднимают на опору, которая может выдержать дополнительный вес. Их можно заменить, не отключая питание, но для тестирования и снятия необходимо отключить нагрузку.
Свяжитесь с нами
Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.
Свяжитесь с нами Однополюсные и двухполюсные выключатели
в Ace Hardware
Автоматические выключатели являются важным элементом безопасности современной электроустановки. Прекращая подачу питания, когда ток достигает опасного уровня, они защищают от ударов и поражения электрическим током и значительно снижают риск возгорания из-за неисправных устройств.
В отличие от традиционных предохранителей, автоматические выключатели можно сбросить щелчком переключателя, а не заменять. Это значительно упрощает достижение идеального баланса безопасности и удобства.
Узнайте больше о том, что искать при замене электрического выключателя в вашем центре нагрузки, ниже.
Номинальный ток
Ампера — это мера электрического тока, и каждый автоматический выключатель имеет максимальную номинальную силу тока. Когда ток превышает номинальное значение, либо из-за неисправности, короткого замыкания или перегрузки, прерыватель срабатывает и почти сразу же отключает ток.
При выборе автоматического выключателя с правильным номинальным током необходимо учитывать две вещи.Во-первых, номинал никогда не должен быть выше предельного значения ампер цепи, которую он защищает, иначе он не сработает достаточно быстро, чтобы предотвратить повреждение.
Во-вторых, каждый выключатель должен иметь достаточно высокий ток, чтобы обеспечить одновременную работу всех устройств в цепи. Размещение слаботочного выключателя в цепи, загруженной стиральными, посудомоечными машинами и т. Д., Будет означать неудобные перебои в подаче электроэнергии при отсутствии реальной опасности.
Число полюсов: двухполюсные и однополюсные выключатели
Число полюсов автоматического выключателя — это просто количество электрических проводов, находящихся под напряжением, которые он защищает.Однополюсный автоматический выключатель покрывает один провод и занимает одно место в панели, а двухполюсный выключатель закрывает два провода и занимает два места и так далее.
Типы защиты
Существует три основных типа автоматических выключателей, предлагающих различные виды защиты.
Стандарт: Это наименее сложные типы автоматических выключателей, защищающие от перегрузок и коротких замыканий.
Автоматические выключатели GFCI: Автоматические выключатели замыкания на землю или выключатели GFCI обнаруживают прямое электрическое соединение между источником под напряжением и землей, обычно из-за неисправности в приборе или проводке.Автоматические выключатели GFCI отлично подходят для защиты от ударов и подходят для использования в помещениях с высоким уровнем влажности, таких как кухни, ванные комнаты, подвалы и на открытом воздухе.
Автоматические выключатели AFCI: Автоматические выключатели с дуговым замыканием или автоматические выключатели AFCI защищают от чрезмерного образования электрической дуги. Небольшая дуга часто возникает при включении любого переключателя света, но любые большие искры, вызванные неисправностями, приведут к срабатыванию выключателя, чтобы снизить риск возгорания.
Многие автоматические выключатели сочетают в себе все три типа защиты и обычно являются лучшим выбором, если нет особой причины использовать один тип.
Уважаемые бренды
Поскольку безопасность является такой важной частью любой электрической установки, важно устанавливать автоматические выключатели от производителя, которому вы можете доверять. В наш ассортимент входят отбойные молотки Square D, отбойные молотки Eaton Cutler-Hammer и многое другое от ведущих компаний, таких как GE и Zinsco, поэтому вы знаете, что купите отбойный молоток, на который можно положиться.
Электропроводка в вашем доме не является предметом риска. Если вы не знаете, как действовать, проконсультируйтесь с профессиональным электриком.Дружелюбные специалисты Ace также готовы помочь с любыми вопросами, касающимися электрических выключателей, оборудования и аксессуаров, поэтому, пожалуйста, свяжитесь с нами через Интернет или позвоните в свой местный магазин сегодня.
3 причины, по которым автоматический выключатель продолжает отключаться
Есть 3 основные причины, которые на удивление часто возникают у вашего автоматического выключателя, чтобы начать отключение.
Перегрузка цепи
Короткое замыкание
Заземление
Вот некоторая информация о различиях между перегрузкой цепи, коротким замыканием и замыканием на землю, которая поможет вам решить проблемы с автоматическим выключателем и электрической системой.
Вы идете, чтобы что-то воткнуть, или тянетесь, чтобы щелкнуть выключателем, и ничего не происходит. Ваш автоматический выключатель снова сработал . Конечно, вы можете просто сбрасывать автоматический выключатель каждый раз, когда он срабатывает, или вы можете выяснить причину проблемы, чтобы исправить ее раз и навсегда!
Как узнать, сработал ли автоматический выключатель?
Если отключилось электричество в определенной части вашего дома, а не во всем доме, проблема может заключаться в сработавшем автоматическом выключателе.Электрические цепи вашего дома защищены автоматическими выключателями или предохранителями. Все домовладельцы должны, , знать расположение своей электрической панели или блока предохранителей, и отверстие должно быть легко доступно и не заблокировано стеллажами, хранилищами или мебелью. Если каждый автоматический выключатель или предохранитель еще не промаркирован, найдите время, чтобы идентифицировать каждый переключатель или предохранитель, а также область, которую он контролирует — Farryn Electric может помочь вам маркировать вашу панель, если вам нужна наша помощь. Это сэкономит вам время и силы, если снова сработает цепь или предохранитель.Если есть два выключателя или предохранителя для одной зоны, например кухни, постарайтесь детально определить, какой частью кухни управляет каждый из двух переключателей. Например, вы можете обозначить один переключатель «кухонными приборами», а другой — «выходами кухонной стойки» или другими соответствующими обозначениями.
Если автоматический выключатель срабатывает из-за превышения максимальной силы тока, ручка переключателя будет перемещаться между положениями включения и выключения и может показать красную область, предупреждающую вас о срабатывании.В зависимости от вашей электрической панели, иногда «срабатывание» вызывает лишь небольшое движение ручки, и вам придется внимательно присмотреться к переключателям, чтобы определить, какой из них сработал.
Как сбросить сработавший автоматический выключатель?
Чтобы сбросить сработавший автоматический выключатель, выключите прерыватель, переместив переключатель или ручку в положение выключения, а затем снова включите его. В целях безопасности рекомендуется отойти назад или сбоку от панели на случай, если при перемещении выключателя возникнут искры, или надеть защитные очки при включении автоматического выключателя.Также разумно держать фонарик и батарейки рядом с электрической панелью, чтобы освещать территорию, если питание отключено. Оставьте автоматический выключатель на несколько минут перед отключением и включением компонентов, чтобы определить, что могло вызвать перегрузку цепи или вызвать отключение.
Что такое перегрузка цепи?
Цепь может быть перегружена, когда электрический провод / цепь получает больше силы тока, чем она предназначена для работы, или это может быть вызвано ослабленными или корродированными проводами или соединениями.Если цепь отключается из-за перегрузки, вы можете попробовать отключить что-нибудь от цепи и вместо этого использовать другую цепь для подачи электроэнергии.
Чтобы определить причину проблемы, отключите все элементы цепи перед сбросом автоматического выключателя. После сброса и отдыха в течение нескольких минут включите или подключайте элементы по одному, чтобы определить, что могло вызвать перегрузку. Если перегрузки цепи продолжают происходить в вашем доме на регулярной основе, вам может потребоваться установить новую выделенную цепь и розетку для области, чтобы выдержать нагрузку по току.
Что такое короткое замыкание?
Короткое замыкание происходит, когда горячий или активный электрический провод и нейтральный провод соприкасаются, вызывая протекание большого количества тока и перегрузку цепи. Короткое замыкание всегда должно приводить к срабатыванию прерывателя или перегоранию предохранителя, а также может вызывать искры, хлопки или задымление. Это также может быть вызвано такими проблемами, как ослабление контактов, проскальзывание провода или даже повреждение, вызванное животными (мышами или белками), пережевывающими провода. Короткое замыкание может быть вызвано неисправным электрическим выключателем, розеткой, приспособлением, прибором, вилкой или шнуром.Вы можете попытаться отследить короткое замыкание самостоятельно или позвонить в компанию Farryn Electric за помощью. Короткое замыкание может быть опасным из-за высоких температур, возникающих при протекании тока, что может привести к возгоранию, поэтому будьте осторожны, если считаете, что в вашем доме возникла проблема, и обратитесь к нашей профессиональной помощи, особенно если вы не можете найти источник.
Что такое замыкание на землю?
Короткое замыкание на землю может произойти, когда горячий или активный провод контактирует с заземляющим проводом, заземленной частью распределительной коробки или заземленной областью прибора (горячие провода обычно черные, нейтральные провода обычно белые, а провода заземления обычно зеленые).Когда происходит контакт между горячим и заземляющим проводом, через автоматический выключатель проходит большой ток, который может вызвать его срабатывание. Национальный электротехнический кодекс (NEC) требует, чтобы многие зоны в доме были защищены прерывателями цепи замыкания на землю (GFCI) для предотвращения поражения электрическим током и пожаров, включая кухни, ванные комнаты, гаражи, недостроенные подвалы, открытые площадки. Замыкания на землю обычно возникают, когда оборудование повреждено или неисправно, и могут представлять опасность, поскольку токоведущие электрические части больше не могут быть должным образом защищены от непреднамеренного контакта.
Имейте в виду, что автоматические выключатели и предохранители являются защитными устройствами для нашей защиты при возникновении электрических неисправностей. Хотя может быть неприятно, когда срабатывает автоматический выключатель или перегорает предохранитель, это действие помогло защитить нас и нашу собственность. При поиске и устранении неисправностей или при ремонте домашней электросети всегда очень серьезно относитесь к безопасности и никогда не пытайтесь проверить или отремонтировать что-либо, в безопасности которого вы не уверены. Всегда следуйте этим советам по электробезопасности от Управления по охране труда (OSHA), в том числе:
Запрещается ремонтировать электрические шнуры или оборудование без квалификации и разрешения.
Поручите квалифицированному электрику осмотреть намокшее электрооборудование перед подачей напряжения.
При работе во влажных помещениях проверьте электрические шнуры и оборудование, чтобы убедиться, что они находятся в хорошем состоянии и не имеют дефектов, и используйте прерыватель цепи замыкания на землю (GFCI).
Всегда соблюдайте осторожность при работе рядом с электричеством.
При выходе из строя электрической системы вашего дома вам потребуется квалифицированная помощь. Наслаждайтесь надежностью и безопасностью проведения комплексной диагностики и ремонта электрооборудования от Farryn Electric, которая включает пожизненную гарантию на наше качество изготовления, пока вы владеете своим домом, и 5-летнюю гарантию на любую замену новой детали — наше качество изготовления гарантировано ! Даже если производитель детали имеет меньшую гарантию, мы все равно покрываем деталь в течение 5 лет.
A Краткое руководство по автоматическим выключателям
Автоматические выключатели, мы все видели один. Независимо от того, используется ли это у вас дома или на промышленном предприятии, выключатели стали стандартом. До сих пор вам, возможно, никогда не приходилось узнавать о них больше, кроме того, что делать при срабатывании одного из них, но давайте взглянем на некоторые детали автоматического выключателя и на то, как это повлияет на вашу покупку.
Начиная с основ, мы знаем, что автоматический выключатель — это устройство, которое прерывает прохождение тока в электрической цепи.Это прерывание защищает окружающие электрические компоненты и проводку от повреждений, вызванных электрическими перегрузками или короткими замыканиями. Отлично, теперь, когда мы это знаем; Давайте рассмотрим следующий шаг в выборе автоматического выключателя, который вам нужен.
Здесь, в Marshall Wolf Automation, наши наиболее распространенные типы автоматических выключателей делятся на две категории: MCCB (автоматический выключатель в литом корпусе) и MCB (автоматический выключатель в миниатюрном корпусе). Самый простой способ различить два выключателя — это помнить, что MCCB будет подходить для сред с более высоким энергопотреблением, таких как коммерческие предприятия, в то время как мини-выключатели предназначены для небольших сред с более низкими номинальными токами.
Автоматический выключатель MCCB :
Автоматический выключатель MCB :
Номинальный ток не более 100 А
Ток отключения обычно не регулируется
Тепловой или термомагнитный режим
Номинальный ток отключения до 18000 А (в зависимости от серии и марки)
Теперь, когда мы определились с размерами вашего автоматического выключателя, мы должны перейти к характеристикам защиты. Обычно автоматические выключатели имеют одну из перечисленных степеней защиты: UL489 , UL508 и UL1077 .
UL489 : Считается стандартом в соответствии с Национальным электротехническим кодексом, включенные в список UL489 автоматические выключатели считаются «любыми перечисленными автоматическими выключателями с номинальным током отключения, отличным от 5000 ампер». Испытания на перегрузку выполняются при шестикратном превышении номинального тока устройства или минимум 150 А. Этот стандарт распространяется на устройства, рассчитанные на напряжение до 600 В и 6000 А. Помимо защиты от перегрузки, автоматический выключатель класса UL489 должен обеспечивать защиту от короткого замыкания, функцию переключения, а также функцию отключения.Наконец, большинство устройств UL489 используется в электрических распределительных щитах; поэтому минимальные доступные номинальные токи редко бывают менее
, чем 15 А. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf UL489 здесь!
UL508 : Соответствующий стандарт для панели управления (заводская проводка) распространяется на панели управления с напряжением до 600 В для нормальных условий окружающей среды. «Это применяется между электрическим вводом и выводами фидера в поле. Что касается полевой проводки, то только интерфейсы (например,грамм. исходящие фидерные терминалы) в поле ». В отличие от рейтинга UL489, который обычно включает в себя защиту от перегрузки и функцию переключения, UL508 также включает функцию отключения в большинстве моделей, когда приложение позволяет использовать средства отключения. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf UL508 здесь!
UL1077: « Номинал, используемый для дополнительных устройств защиты, предназначенных для использования в качестве защиты от перегрузки по току, перенапряжения или пониженного напряжения в приборе или другом электрическом оборудовании, где максимальная токовая защита параллельной цепи уже предусмотрена или не требуется.Проще говоря, добавили дополнительную защиту к . Большинство автоматических выключателей UL 1077 рассчитаны на ток до 63 A / 480 Y / 277 В переменного тока, в то время как основным стандартом UL1077 является «пригодность для дальнейшего использования» после срабатывания защиты. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf UL1077 здесь!
Вкратце, я хотел бы коснуться различий между автоматическими выключателями переменного и постоянного тока и необязательного количества полюсов в выбранном вами выключателе. Поскольку Marshall Wolf в основном получает запросы на автоматические выключатели переменного тока, я буду использовать их в качестве стандарта в этом блоге; но важно отметить, что эту деталь нельзя пропустить.Мы знаем, что основная функция автоматического выключателя — обнаруживать и отключать, когда через цепь протекает слишком большой ток (в амперах), чтобы защитить проводку от перегрева. Во время отключения внутренние контакты разъединяются, и дуга образуется, когда ток проходит через воздушный зазор. (Вы видели, как это происходило в меньшем масштабе с помощью статического электрического шока.) Если эта дуга продолжает преодолевать воздушный зазор, ток будет продолжать течь по цепи, нарушая предназначение прерывателя.Эта дуга должна быть погашена. Автоматические выключатели переменного и постоянного тока гасят эту дугу по-разному, поэтому автоматические выключатели постоянного и переменного тока не взаимозаменяемы.
Опции
Pole не требуют пояснений; Ваше приложение определит, сколько полюсов вам понадобится на вашем выключателе. Marshall Wolf Automation является сертифицированным дистрибьютором автоматических выключателей от 1 до 4 полюсов в зависимости от марки и серии.
Marshall Wolf Automation переносит выключатели с использованием характеристик отключения; Кривые B, C и D.Ради этого блога я буду рассматривать только эти три варианта кривой отключения из-за их популярности, но стоит упомянуть, что автоматические выключатели также могут включать кривые Z или K. Самый простой способ описать характеристики отключения — представить их как пороговые значения, при которых выключатель отключит и потребует сброса. Как правило, чем выше пик тока, тем быстрее срабатывает выключатель.
B-Trip Protectors : Тип B срабатывает при 3–5-кратном токе полной нагрузки.Эти устройства
обычно используются в бытовых системах и легких коммерческих приложениях, где скачки напряжения малы, например, когда пусковые токи могут исходить от небольшого количества люминесцентных светильников. Относительно длительная задержка теплового срабатывания и низкая точка срабатывания магнитного срабатывания. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf’s B-Trip Protector здесь!
C-Trip Protectors : Тип C отключает ток полной нагрузки в 5-10 раз. Автоматические выключатели типа C наиболее подходят для коммерческого и промышленного использования, где есть двигатели и, возможно, большое количество люминесцентных ламп, которые при одновременном выключении вызвать высокий пусковой ток.Относительно длительная задержка теплового срабатывания и средняя магнитная точка срабатывания. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf’s C-Trip Protector здесь!
D- Устройства защиты от срабатывания: Тип D срабатывает от 10 до 20-кратного тока полной нагрузки. Агрегаты типа D предназначены для более специализированного промышленного использования, где токи могут быть высокими, например, с рентгеновскими аппаратами, насосными двигателями и трансформаторами. Им может потребоваться более низкое сопротивление контура заземления (Zs) для достижения требуемого времени работы. Относительно длительная задержка теплового срабатывания и очень высокая точка срабатывания магнитного срабатывания.- Ознакомьтесь со всеми автоматическими выключателями D-Trip Protector от Marshall Wolf здесь!
Наконец, я хотел бы упомянуть аксессуары. Как и контакторы, наши автоматические выключатели поставляются с множеством дополнительных принадлежностей в зависимости от требований вашего приложения. В зависимости от того, устанавливаете ли вы несколько выключателей и нуждаетесь в сборных шинах, или у вас есть система аварийного резервного копирования, требующая шунта, наша техническая поддержка может помочь в поиске подходящего аксессуара для дальнейшего повышения эффективности и срока службы вашего выключателя.
Теперь, когда у нас есть лучшее представление о том, что искать в автоматическом выключателе, посетите список сертифицированных UL автоматических выключателей Marshall Wolf или, если у вас есть вопросы, не стесняйтесь обращаться к нам сегодня на нашем веб-сайте www.

Особенности автоматических выключателей постоянного тока

Области применения автоматических выключателей постоянного тока

Характеристики срабатывания автоматических выключателей постоянного тока

Выбор автоматического выключателя постоянного тока

Конструктивные особенности автоматических выключателей постоянного тока

Преимущества современных автоматических выключателей постоянного тока

Особенности эксплуатации автоматических выключателей постоянного тока

что это такое и где они применяются? — Блог — Пресс-центр — Компания — KЭAЗ

Автоматические выключатели постоянного тока ВА47-60DC

Назначение

Применение

Материалы

Преимущества

Выбор автоматического выключателя по характеристикам.

Автоматический выключатель пос.тока NB1-63DC 4P 2А 500В 6кА х-ка C (CHINT)

Номиналы автоматических выключателей по току

Номинальный ток автомата

Ряд значений номинальных токов

Разновидности защитных устройств

Мини-модели

Воздушные (открытые) устройства

Закрытые автоматические выключатели

Устройства защитного отключения

ТОП-5 моделей автомата на рынке в текущем году

Коротко принцип работы и предназначение защитных автоматов

Провода должны соответствовать нагрузке

Защитить самое слабое звено электропроводки

Расчет номинала автомата

Что такое номинальный ток автомата

Номиналы автоматических выключателей по току

Правила выбора номинала

Как работает автоматический выключатель

Автоматы «В» и «С» — в чем разница, категории автоматических выключателей

Мощность рассеивания автоматических выключателей

Класс токоограничения

Недопустимые ошибки при покупке

Виды автоматов

Количество полюсов

Номинальный и предельный токи

Тип электромагнитного расцепителя

Подбор оптимального сечения кабеля

Автоматический выключатель – типы мгновенного расцепления B, C, D: y_kharechko — LiveJournal

против переключателя: можно ли использовать прерыватель цепи в качестве переключателя?

Введение

Включение и выключение

A Переключатель

БОЛЬШАЯ разница

Однако…

Что тогда будет?

Могу ли я использовать выключатель вместо автоматического выключателя?

Электричество отключено, но автоматический выключатель не сработал? Это могло быть это

— Обзор, определение и разбивка по уровням

Что такое автоматический выключатель?

Автоматические выключатели в США

Повышение и понижение лимитов

Дополнительные ресурсы

Прерыватель цепи — D&F Liquidators

Содержание

Что такое автоматический выключатель?

Конструкция и компоненты автоматического выключателя

Привод выключателя

Миниатюрный автоматический выключатель

Способы монтажа автоматического выключателя

в Ace Hardware

Номинальный ток

Число полюсов: двухполюсные и однополюсные выключатели

Типы защиты

Уважаемые бренды

3 причины, по которым автоматический выключатель продолжает отключаться

Как узнать, сработал ли автоматический выключатель?

Как сбросить сработавший автоматический выключатель?

Что такое перегрузка цепи?

Что такое короткое замыкание?

Что такое замыкание на землю?

A Краткое руководство по автоматическим выключателям

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
