Типы и характеристики автоматических выключателей

Автоматический выключатель — это устройство защиты электрической цепи от перегрузок и коротких замыканий. Существует несколько типов автоматов с разными характеристиками срабатывания:

• Тип B (3-5 In) — для защиты бытовых цепей (освещение, розетки)
• Тип C (5-10 In) — для приборов с повышенным пусковым током
• Тип D (10-20 In) — для устройств с очень большим пусковым током

Где In — номинальный ток автомата. Чем выше характеристика, тем больший ток и время требуется для срабатывания защиты.

Выбор автоматического выключателя для квартиры

Какой тип автомата лучше всего подходит для жилых помещений. Большинство европейских производителей рекомендуют устанавливать в квартирах автоматы с характеристикой B. Они обеспечивают наиболее быстрое и чувствительное отключение при перегрузках.

Однако в России часто применяют автоматы типа C. Почему так происходит. Характеристика C считается более универсальной, так как находится посередине между B и D. Она обеспечивает компромисс между чувствительностью и устойчивостью к кратковременным перегрузкам.

Преимущества автоматов типа B для бытового применения

Несмотря на распространенность типа C, у автоматов B есть ряд преимуществ для квартир:

• Лучше защищают сеть при коротких замыканиях за счет более быстрого отключения
• Менее требовательны к сечению проводников
• Позволяют реализовать селективную защиту в сочетании с вводным автоматом типа C
• Подходят для современной бытовой техники с низкими пусковыми токами

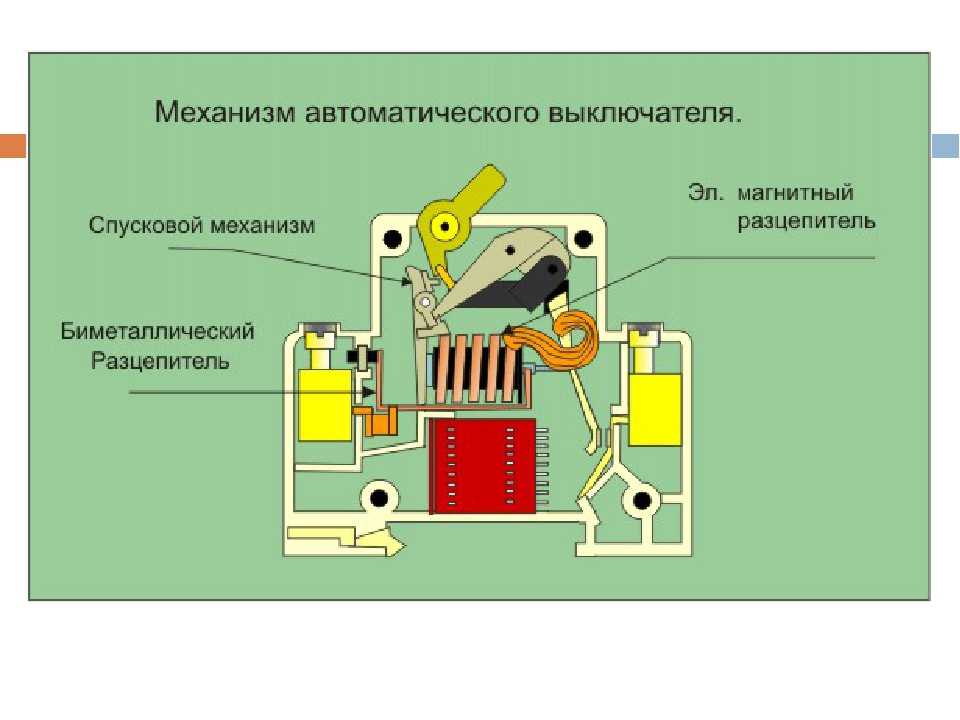

Принцип работы автоматических выключателей

Как работает автоматический выключатель. В его конструкции используется два основных механизма защиты:

1. Тепловой расцепитель — биметаллическая пластина, которая изгибается при нагреве от длительной перегрузки и размыкает контакты
2. Электромагнитный расцепитель — катушка с сердечником, которая мгновенно срабатывает при коротком замыкании

Благодаря комбинации этих механизмов автомат обеспечивает защиту как от длительных, так и от мгновенных перегрузок в сети.

Преимущества автоматических выключателей перед плавкими предохранителями

Почему автоматы вытесняют традиционные «пробки». У них есть ряд важных достоинств:

• Мгновенное срабатывание даже при небольшом превышении номинального тока
• Возможность быстрого повторного включения после устранения перегрузки
• Одновременное отключение всех фаз в трехфазных сетях
• Длительный срок службы без необходимости замены
• Удобство использования и управления

Правила выбора и установки автоматических выключателей

На что обратить внимание при подборе автомата. Основные критерии выбора:

• Номинальный ток — должен соответствовать нагрузке защищаемой цепи
• Характеристика срабатывания — B, C или D в зависимости от типа нагрузки
• Отключающая способность — максимальный ток короткого замыкания, который способен отключить автомат
• Количество полюсов — одно-, двух-, трех- или четырехполюсные
• Производитель — рекомендуется выбирать продукцию известных брендов

При установке важно правильно подобрать сечение проводников и надежно затянуть контактные соединения.

Автоматика в современных электрических сетях

Как развивается автоматизация в электроэнергетике. Современные системы включают:

• Умные автоматические выключатели с возможностью удаленного управления
• Устройства защитного отключения (УЗО) для защиты от утечек тока
• Дифференциальные автоматы, сочетающие функции автомата и УЗО
• Системы мониторинга и диспетчеризации электроснабжения

Это позволяет повысить надежность, безопасность и эффективность электрических сетей.

Типы защиты в автоматических выключателях

Какие механизмы защиты используются в современных автоматах. Основные типы:

• Тепловая защита — от длительных небольших перегрузок
• Электромагнитная защита — от коротких замыканий
• Комбинированная защита — сочетание теплового и электромагнитного расцепителей

Комбинированная защита обеспечивает наиболее полную защиту электрической цепи от различных видов перегрузок.

Селективная защита с помощью автоматических выключателей

Как реализовать селективное отключение в бытовой сети. Принцип селективности заключается в том, что при возникновении проблемы отключается только ближайший к месту повреждения автомат, не затрагивая остальные цепи.

Для этого рекомендуется:

1. На вводе установить автомат с характеристикой C
2. Групповые линии защитить автоматами с характеристикой B
3. Обеспечить разницу в номинальных токах не менее 1,5-2 раза

Такая схема позволит локализовать отключения при неисправностях и повысить надежность электроснабжения.

Автоматические выключатели в системах умного дома

Как используются автоматы в современных системах домашней автоматизации. Основные возможности:

• Удаленное управление и мониторинг состояния автоматов
• Интеграция с датчиками движения, освещенности и другими системами
• Автоматическое отключение неприоритетных нагрузок при перегрузках
• Сбор и анализ данных о энергопотреблении

Это позволяет повысить комфорт, безопасность и энергоэффективность жилья.

Обслуживание и проверка автоматических выключателей

Как часто нужно проверять автоматические выключатели. Рекомендуется проводить визуальный осмотр и проверку работоспособности не реже 1 раза в год. При этом необходимо:

• Проверить отсутствие видимых повреждений корпуса и проводки
• Убедиться в надежности контактных соединений
• Проверить четкость срабатывания механизма включения-отключения
• Измерить сопротивление изоляции

При обнаружении неисправностей автомат следует заменить на новый аналогичного типа.

Какую характеристику автоматического выключателя правильно устанавливать в жилых помещениях

← Новые распределительные щиты New VEGA HAGER — ваш хаб инноваций   ||   Видеообзор шкафы Hager Volta → Для тех, кто не хочет вникать в технические тонкости, какую характеристику автоматического выключателя или дифавтомата (поскольку автоматический выключатель в нем, как часть) применить в защите вашей электросети, предлагаем вниманию рекомендации немецкого производителя HAGER – прочесть и принять: Характеристика срабатывания В (3-5 In): Применяется преимущественно для защиты кабелей и цепей в жилых домах (цепи освещения, розетки) Характеристика срабатывания С (5-10 In): Применяется для защиты кабелей и цепей преимущественно в приборах с повышенным пусковым током (группы ламп, электродвигатели, и т.д.) Характеристика срабатывания D (10-20 In): Применяется для защиты кабелей и цепей, особенно в приборах с очень большим пусковым током (сварочные трансформаторы, электродвигатели и т. д.) Т.е. компания HAGER для жилых помещений рекомендует устанавливать характеристику «В». И ей следуют немецкие электрики. В принципе, подобной рекомендации придерживаются другие европейские производители. Почему же в нашей стране электромонтажники характеристику «В» в жилом фонде не принимают за стандарт, а часто применяют «С» характеристику? Попробуем разобраться. Рассмотрим таблицу отключения автоматического выключателя в зависимости от характеристики отключения: Рис.1 Характеристика «В» Выпуск автоматических выключателей с разными характеристиками отключения и отсутствие универсальной характеристики обусловлены различными требованиями к защите электрической линии от перегрузок, пусковых токов, короткого замыкания. Из таблицы мы видим, что самый быстрый и чувствительный автомат с «В» характеристикой, самый медленный и не чувствительный к пиковым нагрузкам – автомат с характеристикой «D». Рис. 2 характеристика «C» Характеристика «С» кажется оптимальной, поскольку находится посередине графика (см. выше). Так ли это? Тот факт, что автоматы типа C сейчас активно применяются, не означает, что тип C «лучше» или «более продвинутый». Это просто два разных типа для разных условий, но технологический уровень их исполнения одинаков. И цена, практически, тоже одинакова. Рис.3 характеристика «D» Следует отметить, что в современной высококачественной бытовой технике, благодаря применению специальных технологий, пусковые токи значительно меньше, чем были раньше, даже если используется импульсный блок питания. Поэтому, если вы оснастили квартиру или коттедж современной техникой, можно сделать выбор в пользу защитных автоматов типа «B». При этом можно повысить надежность энергоснабжения, реализовав принцип селективного отключения. Он заключается в том, что из-за задержки по времени в срабатывании вышестоящего защитного автомата относительно нижестоящего предотвращается отключение питания по всему коттеджу или по всей квартире. Самый экономичный способ реализации селективной защиты — поставить вводной автомат типа С, а в качестве нижестоящих использовать автоматы типа B. Еще одно хорошее преимущество характеристики «В» в квартире. Автоматы с такой характеристикой лучше щадят вашу сеть при коротком замыкании, т.к. раньше отключаются и не настолько требовательны к сечению проводников, как характеристика «С». Выбор характеристики автоматических выключателей остается за вами. Можно полностью установить с характеристикой «С». Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу [email protected]. Новые распределительные щиты New VEGA HAGER — ваш хаб инноваций Бесшумные контакторы Hager Модульные защитные устройства с системой QuickConnect самозажимных контактов Hager представляет новый ультразвуковой датчик движения EE883 Аксессуары для распределительных щитов Hager Golf

Преимущества автоматического выключателя.

Shop220 — Москва

Автоматический выключатель представляет собой устройство, которое предназначено защищать электрические цепи от возникающих перегрузок и токов короткого замыкания.

При помощи таких выключателей можно управлять отдельными участками электрических цепей, поэтому область применения такого оборудования затрагивает как сферу защиты, таи сферу управления сетями.Автоматические выключатели могут быть одно, двух, трех или четырехполюсными. Кроме того, такие устройства многоразовые, поэтому после каждого перегруза сети не потребуется покупать новый выключатель.

Само собой, что видов защиты может быть несколько, ведь воздействовать на сеть можно по-разному:

— тепловая защита позволяет проигнорировать длительное превышение токовой нагрузки, поэтому сеть ни в коем случае не пострадает от перегрузки;

— электромагнитная защита известна всем и каждому, поскольку она защищает сеть от тока короткого замыкания, который является очень опасным видом перегрузки;

— комбинированная защита используется многими известными производителями, поскольку она обеспечивает как тепловой, так и электромагнитный тип защиты сетей. Например, если рассмотреть автоматический выключатель abb, то он обладает как раз таким типом защиты.

Принцип действия таких систем защиты чрезвычайно прост: в тех случаях, когда возникает ток перегрузки, биметаллическая пластина нагревается, изгибается и передвигает рычаг, отключающий автомат.Конечно, для корректной защиты электрической сети следует выбрать правильный автоматический выключатель. Т.е. рекомендуется выбирать такое устройство, которое удовлетворяет параметрам электрической цепи, а значит, в случае необходимости гарантированно сработает.Отдавать предпочтение лучше известным производителям, поскольку свою репутацию они заслуживали годами, а терять ее — значит бросить компанию на произвол судьбы.

Не повторяйте двух самых распространенных ошибок при выборе автоматического выключателя:

1. Устройство завышенной мощности может не сработать на конкретной электрической цепи, мощность которой существенно ниже.

2. Если у автоматического выключателя поврежден корпус, то такое оборудование лучше не устанавливать, поскольку его работоспособность под вопросом.

Таким образом, можно сформулировать основные преимущества автоматических выключателей перед плавкими предохранителями:

1. Срабатывают сразу же, как только ток хотя бы незначительно превысил номинальный показатель.

2. Если защищается трехфазное устройство, то автоматический выключатель не будет работать, если отсутствует хотя бы одна фаза, поскольку при срабатывании механизма отключаются все три фазы.

3. В случае, если автоматический выключатель сработал, то вновь включить его можно довольно быстро. Значит, оборудование будет простаивать гораздо меньше, а это в свою очередь повлияет на производительность труда в целом.
