Автоматы защиты сети: назначение, типы и особенности выбора АЗС — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое автоматы защиты сети. Как работают тепловой и электромагнитный расцепители. Какие бывают типы автоматов по время-токовой характеристике. Как правильно выбрать автомат защиты для электросети. Каковы особенности конструкции и технические характеристики автоматов серии АЗС.

Содержание

Назначение и принцип работы автоматов защиты сети

Автоматы защиты сети (АЗС) — это устройства, предназначенные для защиты электрических цепей от перегрузок и коротких замыканий. Их основная задача — автоматически отключать участок цепи при возникновении аварийных ситуаций, предотвращая повреждение проводки и оборудования.

В основе работы АЗС лежат два ключевых элемента:

Тепловой расцепитель — реагирует на перегрузки в цепи
Электромагнитный расцепитель — срабатывает при коротких замыканиях

Как работает тепловой расцепитель? Он представляет собой биметаллическую пластину, которая деформируется при нагреве от повышенного тока. При достижении определенной температуры пластина изгибается и размыкает цепь. Этот процесс происходит с некоторой задержкой по времени.

Электромагнитный расцепитель работает мгновенно. Он состоит из катушки с сердечником. При резком возрастании тока (как при КЗ) сердечник втягивается в катушку и размыкает цепь.

Типы автоматов защиты по время-токовой характеристике

Автоматы защиты классифицируются по время-токовой характеристике на несколько основных типов:

Тип B — ток срабатывания 3-5 Iном
Тип C — ток срабатывания 5-10 Iном
Тип D — ток срабатывания 10-20 Iном
Тип K — для защиты трансформаторов
Тип Z — для защиты полупроводниковых устройств

Где применяются разные типы автоматов? Тип B используется для защиты осветительных цепей и розеток. Тип C подходит для групповых линий с высокими пусковыми токами. Тип D применяется для защиты мощных электродвигателей.

Как правильно выбрать автомат защиты для электросети?

При выборе автомата защиты необходимо учитывать несколько ключевых параметров:

Номинальный ток — должен соответствовать расчетному току цепи
Тип по время-токовой характеристике — зависит от характера нагрузки
Отключающая способность — должна превышать ток короткого замыкания
Количество полюсов — однополюсные, двухполюсные, трехполюсные и т.д.
Условия эксплуатации — температура, влажность, вибрации

Как рассчитать номинальный ток автомата? Для этого нужно определить суммарную мощность всех потребителей в защищаемой цепи и разделить ее на напряжение сети. Полученное значение умножается на коэффициент 1,25-1,45 для учета возможных перегрузок.

Особенности конструкции автоматов защиты серии АЗС

Автоматы защиты сети серии АЗС имеют ряд конструктивных особенностей:

Однополюсное исполнение
Комбинация выключателя и термобиметаллического элемента
Механизм без свободного расцепления

Подключение плюсового провода к неподвижному контакту
Компактные габариты для монтажа на DIN-рейку

Какие преимущества дает такая конструкция? Она обеспечивает быстрое и надежное отключение при перегрузках, компактность, удобство монтажа, возможность использования в различных условиях.

Технические характеристики автоматов серии АЗС

Основные технические параметры автоматов защиты серии АЗС:

Номинальное напряжение: 27±2,7 В
Диапазон номинальных токов: 2-50 А
Предельная коммутационная способность: до 1500 А
Механическая износостойкость: 10000 циклов
Электрическая износостойкость: 91 цикл
Диапазон рабочих температур: от -60 до +50°С

Как выбрать автомат АЗС по току? Номинальный ток автомата должен быть равен или немного превышать расчетный ток нагрузки. Например, для цепи с током 10 А подойдет автомат АЗС-10 или АЗС-15.

Условия эксплуатации и требования безопасности

Автоматы защиты серии АЗС предназначены для работы в следующих условиях:

Температура окружающего воздуха: от -60 до +50°С
Относительная влажность: до 98% при 25°С
Атмосферное давление: от 5466 до 113333 Па
Вибрации с частотой до 300 Гц и ускорением до 68,7 м/с²
Многократные удары с ускорением до 98,1 м/с²

Какие требования безопасности нужно соблюдать при работе с АЗС? Монтаж и обслуживание должны выполняться только квалифицированным персоналом. Необходимо использовать средства индивидуальной защиты. Перед началом работ цепь должна быть обесточена.

Сравнение автоматов защиты АЗС с другими типами автоматических выключателей

Чем отличаются автоматы АЗС от других типов автоматических выключателей?

Рассчитаны на низкое напряжение постоянного тока (до 30 В)
Имеют компактные размеры
Обладают высокой устойчивостью к вибрациям и ударам
Работают в широком диапазоне температур
Не имеют свободного расцепления

В каких случаях лучше использовать АЗС, а не обычные автоматы? АЗС оптимальны для защиты цепей постоянного тока в транспортных средствах, промышленном оборудовании, системах автоматики. Для бытовых электросетей переменного тока подходят стандартные автоматические выключатели.

Особенности применения автоматов защиты в различных отраслях

Автоматы защиты сети находят широкое применение в различных отраслях промышленности и транспорта:

Авиация — защита бортовых электросистем
Железнодорожный транспорт — защита цепей управления
Автомобилестроение — защита электрооборудования
Робототехника — защита цепей питания и управления
Системы автоматизации — защита контроллеров и датчиков

Какие особенности применения АЗС в этих отраслях? Требуется высокая надежность, устойчивость к вибрациям и перепадам температур, компактность, быстрое срабатывание при коротких замыканиях.

Автоматы защиты сети играют важную роль в обеспечении безопасности и надежности электрических систем. Правильный выбор и применение АЗС позволяет предотвратить повреждение оборудования и возникновение пожаров из-за неисправностей в электропроводке. При проектировании и монтаже электросетей важно учитывать особенности различных типов автоматов и выбирать оптимальные решения для каждого конкретного случая.

зачем нужны, типы автоматов, как выбрать

31.05.202007.03.2021 Админ.

Вступление

Как таковые, автоматические выключатели не защищают человека, от токов утечки. Для этой цели служат УЗО или дифференциальные автоматы защиты. Правильно рассчитанный автомат защиты защищают электрический кабель, а следовательно саму групповую цепь от перегрева и короткого замыкания.

Автоматы защиты – устройство

Основой устройства автоматы защиты являются два расцепителя. Именно они реагируют на перегрузку и короткое замыкание в цепи. Согласно СП31-110–2003 во внутренних сетях квартиры применяются автоматы защиты с двумя типами расцепителя, тепловым и электромагнитным. Такие автоматы носят название автоматы с комбинированным расцепителем.

Тепловые расцепители служат для размыкания цепи при перегрузке.

Работают они следующим образом. Основа теплового расцепителя биметаллическая пластина. В нормальном режиме работы, то есть когда ток с цепи соответствует норме, биметаллическая пластина не работает. При увеличении тока в цепи, а возникает это при перегрузке или коротком замыкании, биметаллическая пластина деформируется и «щелкает» по механизму расцепления. Все цепь разомкнута, автомат выполнил свою задачу. После остывания и взведении рычага управления автомат опять готов к работе.

Так как процесс нагрева процесс не моментальный, то автоматы защиты срабатывают на перегрузку с временной задержкой, порой очень длительной.

Если для защиты групповой цепи ставить автомат защиты, только с тепловым расцепителем, то для защиты от короткого замыкания цепи требуется дополнительно установить плавкий предохранитель.

Вторым расцепителем в автомате защиты, является индукционный или электромагнитный расцепитель. Этот тип расцепителя срабатывают моментально. Предназначен индукционный для защиты электрической цепи от короткого замыкания.

Принцип работы индукционного расцепителя в следующем. Механизм расцепления это сердечник двигающийся внутри катушки. При нормальном режиме он замкнут. При аварийном режиме увеличение тока в катушке, приводит к втягиванию сердечника и цепь расцепляется.

Относительный недостаток индукционного расцепителя, это срабатывание при токах (токи отключения) значительно превышающих номинальные токи цепи. Такие токи могут возникать только при коротком замыкании (КЗ).

Значение тока отключения индукционного автомата зависит от типа покупаемого автомата защиты. О типах автоматов защиты чуть ниже по тексту.

Автоматы защиты по время-токовой характеристике

Не буду занимать ваше внимание теорией, просто скажу, что время-токовая характеристика “придумана” за тем, чтобы разделить автоматы защиты по месту их применения. А за основу взяты следующие вычисления тока защиты от короткого замыкания (КЗ):

Тип B: Ток защиты (отключения) при КЗ от 3 до 5 значений номинального тока в цепи.
Тип C: Ток защиты (отключения) при КЗ от 5 до 10 значений номинального тока в цепи.
Тип D: Ток защиты (отключения) при КЗ от 10 до 20 значений номинального тока в цепи.

На самом деле для практики, приведенные выше значения токов отключения, не имеют особого значения. Для практики, большее значение имеет места применения автоматов защиты в зависимости от типа: B; C; D; K; Z. Смотрим таблицу.

Разделение автоматов на типы, происходит по их характеристикам зависимости токов отсечки и времени отсечки, называемых время-токовые характеристики. Для электросети квартиры актуальны автоматы типа B и C.

Тип автомата вы можете увидеть, при покупке автомата, на его корпусе в связке с номинальным током. Например: C16A. Это значит автомат защиты типа C на номинальный ток 16 Ампер. Или B32A – это автомат типа B на 32 Ампера.

Практика применения знаний про автоматы защиты

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

I номин.= 300×8⁄220=10,9 А;
I расчетная автомата защиты= 10,9×1,45=15,8 А.
Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

©Ehto.ru

Еще статьи

Защита электрикиавтомат защиты электропроводки, замыкание проводки, защита проводки, отключение автомата, ток электрический, цепь электрическая квартиры дома

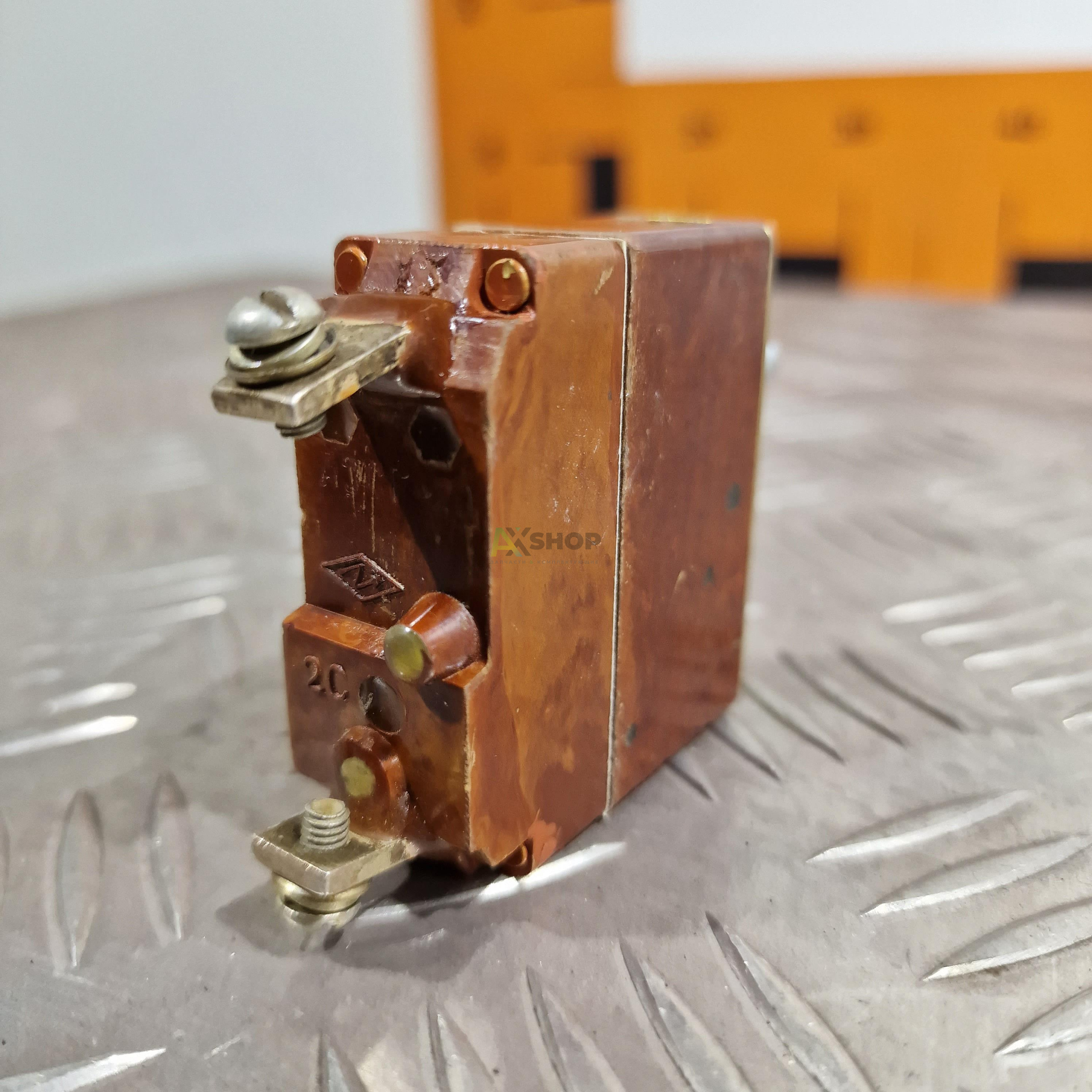

Автомат защит сети АЗС, АЗС-2, АЗС-5, АЗС-10, АЗС-15, АЗС-20, АЗС-25

Автомат защиты сети серии АЗС предназначен для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 30 В в закрытых стационарных и передвижных установках.

Автоматы защиты сети классифицируются по номинальному току.

Структура условного обозначения АЗС-[*][*]:

АЗС — автомат защиты сети;
[*][*] — величина номинального тока, А (2, 5, 10, 15, 20, 25, 30, 40, 50).

Особенности конструкции

Автоматы защиты сети представляют собой комбинацию однополюсного выключателя и термобиметаллического элемента, обеспечивающего автоматическое отключение защищаемого объекта. Автоматы имеют механизм без свободного расцепления. Плюс подводится к неподвижному контакту.

Технические характеристики:

Номинальное напряжение, В	27±2,7
Напряжение переменного тока частоты 50 Гц, которое выдерживает электрическая изоляция автоматов в течение 1 мин, В	500
Сопротивление изоляции автоматов при напряжении 100 В, МОм, не менее:
в холодном состоянии	20
в нагретом состоянии	6
после пребывания в камере влажности с относительной влажностью 95-98% при температуре (20±5)°С	2
Предельно допустимая температура нагрева выводных контактных зажимов автоматов в продолжительном режиме при нагрузке IНОм, °С, не более	120
Падение напряжения между шинами подвижных и неподвижных контактов при Iном, мВ, не более	180
Масса, кг, не более	0,09
Гарантийный срок эксплуатации, лет	6

Автоматы обеспечивают 10000 циклов включений и отключений номинального тока активной нагрузки и 91 автоматическое отключение токов перегрузки. Время срабатывания автоматов при токах 3Iном и 2Iн0M должно соответствовать указанному в таблице 1. Коммутационная способность автоматов при температуре (25±5)°С при токах к.з. при напряжении не более 30 В должна соответствовать указанной в таблице 2.

Таблица 1.

Тип автомата	Hоминальный ток активной нагрузки, А	Кpатность тока перегрузки	Bpемя сpабатывания, с
АЗС-2	2	3Iном	15+45
АЗС-5	5	2Iном	25+65
АЗС-10	10		15+45
АЗС-15	15		15+45
АЗС-20	20		20+60
АЗС-25	25
АЗС-30	30
АЗС-40	40
АЗС-50	50		25+80

Таблица 2.

Тип
автомата

Ток К.З. пpи

атмосфеpном

давлении 113333 Па

(760 мм pт.ст.), А

Количество отключений

Ток К.З., А, пpи атмосфеpном 1 давлении, Па (мм рт.ст.)

Коли-чество отклю-чений

АЗС-2

АЗС-5

АЗС-10

1000

—

500

АЗС-15

АЗС-20

АЗС-25

АЗС-30

АЗС-40

АЗС-50

1500

1000

—

Габаритные и установочные размеры:

Условия эксплуатации:

Температура окружающего воздуха от -60 до 50 °С.
Относительная влажность окружающего воздуха до 98% при температуре 25 °С.
Пониженное атмосферное давление 5466 Па (41 мм рт.ст.) для автоматов типа АЗС-2 — АЗС-5; 12133 Па (91 мм рт.ст.) для автоматов типа АЗС-10 — АЗС-40.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Автоматы виброустойчивы и вибропрочны при вибрации мест крепления с частотой от 10 до 300 Гц и ускорении не более 68,7 м/с2 (7g), ударопрочны при воздействии многократных ударов с ускорением не более 98,1 м/с2 (10g).
Рабочее положение автоматов в пространстве любое.
Техника безопасности: персонал должен пройти спецподготовку.

Возможные конфигурации:

АЗС-2, АЗС-5, АЗС-10, АЗС-15, АЗС-20, АЗС-25, АЗС-30, АЗС-40, АЗС-50

Купить автомат защиты сети АЗС
