Автомобильное зарядное устройство из блока питания компьютера. Как сделать зарядное устройство для автомобильного аккумулятора из компьютерного блока питания

Как переделать блок питания компьютера в зарядное устройство для автомобиля. Какие инструменты и материалы понадобятся для работы. Какие изменения нужно внести в схему блока питания. Как настроить выходное напряжение и ограничить ток зарядки. Какие меры безопасности следует соблюдать при изготовлении и использовании самодельного зарядного устройства.

Необходимые материалы и инструменты

Для изготовления зарядного устройства из компьютерного блока питания понадобятся:

• Блок питания ATX мощностью 200-250 Вт
• Паяльник и припой
• Отвертки
• Мультиметр
• Резисторы различных номиналов
• Конденсаторы на 25В
• Автомобильное реле 12В
• Диоды 1N4007
• Светодиод
• Провода и кабельные наконечники

Этапы переделки блока питания в зарядное устройство

Основные шаги по модификации компьютерного БП:

1. Удаление лишних компонентов и проводов
2. Замена конденсаторов в цепи 12В на более высоковольтные
3. Отключение защиты от перенапряжения
4. Модификация схемы для повышения выходного напряжения до 14,4В
5. Добавление нагрузочных резисторов
6. Ограничение выходного тока
7. Установка схемы защиты от неправильной полярности

Настройка выходного напряжения

Как отрегулировать выходное напряжение зарядного устройства до нужного значения:

1. Замените резистор, подключенный последовательно с подстроечным, на номинал 2,7 кОм
2. Вращением подстроечного резистора добейтесь напряжения 14,4В на выходе
3. Проверьте напряжение под нагрузкой и при необходимости подкорректируйте

Ограничение зарядного тока

Для защиты аккумулятора важно ограничить максимальный ток зарядки. Это можно сделать следующим образом:

• Замените токоизмерительный резистор на более мощный номиналом 0,47 Ом
• Это ограничит максимальный ток примерно на уровне 8-10А
• При необходимости можно установить регулируемое ограничение тока

Схема защиты от неправильного подключения

Чтобы защитить устройство при случайном неправильном подключении к аккумулятору, нужно добавить простую схему защиты:

• Используйте автомобильное реле на 12В
• Подключите катушку реле через диод к выходу зарядного устройства
• Силовые контакты реле включите последовательно в цепь зарядки
• Добавьте светодиодный индикатор правильного подключения

Меры безопасности при изготовлении и использовании

При работе с самодельным зарядным устройством необходимо соблюдать следующие меры предосторожности:

• Используйте средства защиты при пайке и работе с электроникой
• Тщательно изолируйте все соединения
• Не допускайте короткого замыкания выходных клемм
• Заряжайте аккумулятор только в хорошо проветриваемом помещении
• Не оставляйте работающее устройство без присмотра
• Периодически проверяйте исправность всех компонентов

Преимущества самодельного зарядного устройства

Изготовление зарядного устройства из компьютерного блока питания имеет ряд преимуществ:

• Низкая стоимость по сравнению с покупкой готового устройства
• Возможность настройки под конкретные потребности
• Развитие навыков работы с электроникой
• Утилизация неиспользуемого оборудования
• Получение мощного зарядного устройства из доступных компонентов

Возможные проблемы и их решение

При изготовлении зарядного устройства могут возникнуть некоторые сложности:

Устройство не включается

Если собранное зарядное устройство не включается, проверьте:

• Правильность всех соединений
• Целостность предохранителей
• Работоспособность блока питания до модификации

Низкое выходное напряжение

Если напряжение на выходе ниже 14,4В:

• Проверьте номинал установленного резистора
• Убедитесь в исправности микросхемы TL431
• Попробуйте заменить подстроечный резистор

Перегрев устройства

При сильном нагреве корпуса во время работы:

• Проверьте правильность расчета нагрузочных резисторов
• Убедитесь в исправности системы охлаждения блока питания
• Возможно, требуется установка дополнительного вентилятора

Дополнительные возможности модернизации

Базовую схему зарядного устройства можно улучшить, добавив следующие функции:

• Индикация тока и напряжения на цифровом дисплее
• Регулировка тока заряда с помощью потенциометра
• Таймер автоматического отключения
• Температурная компенсация напряжения заряда
• Возможность выбора режима заряда (быстрый/медленный)

Эти улучшения сделают самодельное зарядное устройство более функциональным и удобным в использовании.

как сделать зарядку из компьютерного блока питания своими руками

Для подзарядки аккумуляторной батареи лучший вариант — готовое зарядное устройство (ЗУ). Но его можно сделать своими руками. Существует множество разных способов сборки самодельного ЗУ: от самых простых схем с использованием трансформатора, до импульсных схем с возможностью регулировки. Средним по сложности исполнения является ЗУ из компьютерного блока питания. В статье описано, как своими руками изготовить зарядное устройство из БП компьютера для автомобильного аккумулятора.

Самодельное ЗУ из блока питания

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция по изготовлению

Переделать компьютерный БП в зарядное устройство не сложно, но нужно знать основные требования, предъявляемые к ЗУ, предназначенным заряжать автомобильные аккумуляторы. Для аккумуляторной батареи машины ЗУ должно иметь следующие характеристики: подводимое к батарее максимальное напряжение должно иметь значение 14,4 В, максимальный ток зависит от самого зарядного устройства. Именно такие условия создаются в электрической системе автомобиля при подзарядке аккумулятора от генератора (автор видео Rinat Pak).

Инструменты и материалы

Учитывая, описанные выше требования, для изготовления ЗУ своими руками сначала нужно найти подходящий блок питания. Подойдет б/у АТХ в рабочем состоянии, мощность которого составляет от 200 до 250 ВТ.

За основу мы берем компьютер, который имеет следующие характеристики:

• выходное напряжение 12В;
• номинальное напряжение 110/220 В;
• мощность 230 Вт;
• значение максимального тока не больше 8 А.

Из инструментов и материалов понадобится:

• паяльник и припой;
• отвертка;
• резистор на 2,7 кОм;
• резистор на 200 Ом и 2 Вт;
• резистор на 68 Ом и 0,5 Вт;
• резистор 0,47 Ом и 1 Вт;
• резистор 1 кОм и 0,5 Вт;
• два конденсатора на 25 В;
• автомобильное реле на 12 В;
• три диода 1N4007 на 1 А;
• силиконовый герметик;
• зеленый светодиод;
• вольтамперметр;
• «крокодилы»;
• гибкие медные провода длиной 1 метр.

Приготовив все необходимые инструменты и запчасти можно приступать к изготовлению ЗУ для АКБ из блока питания компьютера.

Алгоритм действий

Зарядка АКБ должна проходить под напряжением в интервале 13,9-14,4 В. Все компьютеры работают с напряжением 12В. Поэтому основная задача переделки – поднять напряжение, идущее от БП до 14,4 В.
Основная переделка будет проводиться с режимом работы ШИМ. Для этого используется микросхема TL494. Можно использовать БП с абсолютными аналогами этой схемы. Данная схема используется, чтобы генерировать импульсы, а также в качестве драйвера силового транзистора, который выполняет функцию защиты от высоких токов. Для регулирования напряжения на выходе компьютерного блока питания предназначена микросхема TL431, которая установлена на дополнительной плате.

Дополнительная плата с микросхемой TL431

Там же находится резистор для настройки, который дает возможность регулировки выходного напряжения в узком интервале.

Работы по переделке блока питания состоят из следующих этапов:

1. Для переделок в блоке сначала нужно убрать из него все лишние детали и отпаять провода.Лишним в этом случае является переключатель 220/110 В и провода, идущие к нему. Провода следует отпаять от БП. Для работы блока необходимо напряжение 220 В. Убрав переключатель, мы исключим вероятность сгорания блока при случайном переключении выключателя в положение 110 В.
2. Далее отпаиваем, откусываем ненужные провода или применяем любой другой способ их удаления. Сначала отыскиваем синий провод 12В, идущий от конденсатора, его выпаиваем. Проводов может быть два, выпаять надо оба. Нам понадобятся только пучок желтых проводов с выводом 12 В, оставляем 4 штуки. Еще нам понадобится масса – это черные провода, их также оставляем 4 штуки. Кроме того, нужно оставить один провод зеленого цвета. Остальные провода полностью удаляются или выпаиваются.
3. На плате по желтому проводу находим два конденсатора в цепи с напряжением 12В, они обычно имеют напряжение 16В, их надо заменить на конденсаторы на 25В. Со временем конденсаторы приходят в негодность, поэтому даже если старые детали еще в рабочем состоянии, их лучше заменить.
4. На следующем этапе нам нужно обеспечить работу блока при каждом включении в сеть. Дело в том, что БП в компьютере работает лишь в том случае, если замкнуты соответствующие провода в выходном пучке. Кроме того, нужно исключить защиту от перенапряжения. Эта защита устанавливается для того, чтобы отключать блок питания от электрической сети, если выходное напряжение, которое на него поступает, превышает заданный предел. Исключить защиту необходимо, так как для компьютера допустимо напряжение 12 В, а нам нужно получить на выходе 14,4 В. Для встроенной защиты это будет считаться перенапряжением и она отключит блок.
5. Сигнал действия от защиты по перенапряжению отключения, а также сигналы включения и отключения проходят по одному и тому же оптрону. Оптронов на плате всего три. С их помощью осуществляется связь между низковольтной (выходной) и высоковольтной (входной) частями БП. Чтобы защита не смогла сработать при перенапряжении, нужно замкнуть контакты соответствующего оптрона перемычкой из припоя. Благодаря этому блок будет все время находиться во включенном состоянии, если он подключен к электрической сети и не будет зависеть от того, какое напряжение будет на выходе.

   Перемычка из припоя в красном кружочке

6. На следующем этапе нужно достичь исходящего напряжения 14,4 В при работе в холостую, ведь на БП изначально напряжение равно 12 В. Для этого нам понадобится микросхема TL431, которая расположена на дополнительной плате. Найти ее не составит труда. Благодаря микросхеме регулируется напряжение на всех дорожках, которые идут от блока питания. Повысить напряжение позволяет подстроечный резистор, находящийся на этой плате. Но он позволяет повысить значение напряжение до 13 В, а получить значение 14,4 В невозможно.
7. Необходимо сделать замену резистора, который включен в сеть последовательно с подстроечным резистором. Его мы меняем на аналогичный, но с меньшим сопротивлением — 2,7 кОм. Это дает возможность расширить диапазон настройки напряжения на выходе и получить выходное напряжение 14,4 В.
8. Далее нужно заняться удалением транзистора, который расположен недалеко от микросхемы TL431. Его наличие может повлиять на правильную работу TL431, то есть он может помешать поддерживать выходное напряжение на необходимом уровне. В красном кружке место, где находился транзистор.

   Место нахождения транзистора

9. Затем для получения стабильного выходного напряжения на холостом ходу, необходимо увеличить нагрузку на выход БП по каналу, где было напряжение 12 В, а станет 14,4 В, и по каналу 5 В, но его мы не используем. В качестве нагрузки для первого канала на 12 В будет использоваться резистор сопротивлением 200 Ом и мощностью 2 Вт, а канал 5 В будет дополнен для нагрузки резистором сопротивлением 68 Ом и мощностью 0,5 Вт. Как только будут установлены эти резисторы, можно настроить выходное напряжение без нагрузки на холостом ходу до значения 14,4 В.
10. Далее нужно ограничить силу тока на выходе. Для каждого блока питания она индивидуальна. В нашем случае ее значение не должно превышать 8 А. Чтобы добиться этого, нужно увеличить номинал резистора в первичной цепи обмотки у силового трансформатора, который применяется как датчик, служащий для определения перегрузки. Для увеличения номинала установленный резистор нужно заменить на более мощный сопротивлением 0,47 Ом и мощностью 1 Вт. После этой замены резистор будет функционировать как датчик перегрузки, поэтому выходной ток не будет выше значения 10 А даже, если сомкнуть выходные провода, имитируя короткое замыкание.

    Резистор для замены

11. На последнем этапе нужно добавить схему защиты блока питания от подключения ЗУ к аккумулятору неправильной полярности. Это та схема, которая действительно будет создана своими руками и отсутствует в блоке питания компьютера. Чтобы собрать схему, понадобится автомобильное реле на 12 В с 4 клеммами и 2 диода, рассчитанные на ток в 1 А, например, диоды 1N4007. Кроме того, нужно подключить светодиод зеленого цвета. Благодаря диоду можно будет определить состояние зарядки. Если он будет светится, значит, аккумуляторная батарея подключена правильно и идет ее зарядка. Кроме этих деталей, нужно еще взять резистор сопротивлением 1 кОм и мощностью 0,5 Вт. На рисунке изображена схема защиты.

    Схема защиты блока питания

12. Принцип работы схемы следующий. Аккумуляторная батарея с правильной полярностью подключается к выходу ЗУ, то есть блоку питания. Реле срабатывает благодаря оставшейся в батарее энергии. После того как сработает реле, АКБ начинает заряжаться от собранного зарядного устройства через замкнутый контакт релюшки БП. Подтверждением зарядки будет светящийся светодиод.
13. Чтобы предотвратить перенапряжение, которое возникает во время отключения катушки за счет электродвижущей силы самоиндукции, в схему параллельно реле включается диод 1N4007. Реле лучше приклеивать к радиатору блока питания силиконовым герметиком. Силикон сохраняет эластичность после высыхания, устойчив к термическим нагрузкам, таким как: сжатие и расширение, нагревание и охлаждение. Когда герметик подсохнет, на контакты реле крепятся остальные элементы. Вместо герметика в качестве крепежа можно использовать болты.

    Монтаж оставшихся элементов

14. Подбирать провода для зарядного устройства лучше разных цветов, например, красного и черного цвета. Они должны иметь сечение 2,5 кв. мм, быть гибкими, медными. Длина должна составлять не менее метра. На концах провода должны быть оборудованы крокодилами, специальными зажимами, с помощью которых ЗУ подключается к клеммам АКБ. Для закрепления проводов в корпусе собранного устройства, нужно просверлить в радиаторе соответствующие отверстия. Через них нужно продеть две нейлоновые стяжки, которые и будут держать провода.

Готовое зарядное устройство

Чтобы контролировать силу тока зарядки, в корпус зарядного устройства можно еще вмонтировать амперметр. Его нужно подключать параллельно к цепи блока питания. В итоге, мы имеем ЗУ, которое мы можем использовать для зарядки аккумуляторной батареи автомобиля и не только.

Заключение

Достоинством данного зарядного устройства является то, что аккумулятор не будет перезаряжаться при использовании прибора и не испортится, как бы долго ни был подключен к ЗУ.

Недостатком данного зарядного устройства является отсутствие каких-либо индикаторов, по которым можно было бы судить о степени заряженности аккумуляторной батареи.

Трудно определить, зарядился аккумулятор или нет. Рассчитать примерное время зарядки можно, воспользовавшись показаниями на амперметре и применив формулу: силу тока в Амперах, помноженную на время в часах. Экспериментально было получено, что на полную зарядку обычного аккумулятора емкостью 55 А/ч необходимо 24 часа, то есть сутки.

В данном зарядном устройстве сохранена функция от перегрузки и короткого замыкания. Но если оно не защищено от неправильной полярности, нельзя подключать зарядник к аккумулятору с неправильной полярностью, прибор выйдет из строя.

 Загрузка …

Видео «Зарядка для автомобильного аккумулятора»

Зарядное устройство для АКБ из компьютерного блока питания

Поиски наименования ШИМ блока питания для ноутбука НР привели меня на форум, на котором участники интересовались вопросом переделки блока питания настольного компьютера, в частности «Power Man IP-P350A2J», в зарядное устройство автомобильных аккумуляторов.

Очень было приятно видеть жилку любознательности и творчества, желание что-то сделать самостоятельно у современного молодого поколения. Попытаюсь помочь любознательным и умелым в переделке этого блока в зарядное устройство.

Изображения блока питания Power Man IP-350A2J взяты с форума.

Не буду останавливаться на вопросах, связанных с процессом зарядки аккумуляторов и с разработкой полноценного зарядного устройства. Рассмотрим главную проблему в переделке компьютерного блока питания в зарядное устройство. Это — регулирование его выходного напряжения «+12В» в пределах от +10 до +15В для установки нужного тока заряда I_З аккумулятора, который варьируется в амперном исчислении в пределах (0,05-0,1) Q

A его энергоемкости Q_A в ампер*часах. Например, если энергоемкость аккумулятора Q_A=72 А*ч, то зарядный ток должен быть в пределах (3,6-7,2) А. Примите к сведению, что высокие зарядные токи ведут к закипанию электролита в аккумуляторе и выделению из него сероводорода и водорода. При токе в амперах, равном 0,05 Q_A заряд аккумулятора протекает более длительно, но без обильного газовыделения.

Беремся за переделку указанного блока питания. Этот блок имеет схемы дежурного и рабочего питания, а также контроллер значений рабочих напряжений — супервизор U3 на базе микросхемы «w7510» (см. схему). Его функция — контроль соответствия рабочих напряжений блока питания требуемым величинам. При несоответствии хоть одного напряжения требуемой величине он заблокирует работу инвертора рабочего питания компьютера.

 Схема переделанного блока питания Power Man IP-350A2J (70.93 Кбайт) в формате Adobe PDF.

При включенном в сеть блоке питания и определенных настройках системного блока компьютер находится в режиме ожидания («спит и ждет» обращения к нему). При активации клавиатуры или мыши, с материнской платы системного блока на блок питания поступает сигнал «PS-On». Этот сигнал активирует супервизор U3, питающийся от источника дежурного питания блока, и он низким напряжением на контакте 3 (fpl) «открывает» оптопару РС1, а та — транзистор Q1. Через открытый транзистор Q1 напряжение дежурного питания блока (+12В) с контакта 7 (vcc) U4 поступает на контакт 7 (vcc) U1 — ШИМ инвертора рабочего питания. ШИМ U1 плавно запускает инвертор рабочего питания и на выводах вторичных обмоток Т1 появляются импульсные напряжения, которые выпрямляются диодными сборками D5, D7, D9 в цепях формирования рабочих напряжений блока питания: +12V, +5V и 3,3V и диодами D2, D4 — в цепях −12В и −5В.

Супервизор — U3 после пуска рабочего инвертора осуществляет проверку соответствия рабочих напряжений блока питания требуемым значениям. Если какое либо из них не соответствует норме, супервизор высоким уровнем на контакте 3 (fpl) «запирает» оптопару РС1, а та в свою очередь — транзистор Q1. Подача напряжения питания через Q1 на ШИМ U1 прекращается и рабочий инвертор (на Q2 и Т1) перестает работать.

Таким образом, чтобы регулировать зарядное напряжение (+12В) в пределах +(10…15)В, нужно «обойти» контроллер напряжений — супервизор U3. Самое простое — соединить перемычкой П1 его контакт 3 (fpl) с его же контактом 2 (gnd). Благодаря этой перемычке оптопара РС1 будет всегда открыта при включенном в сеть блоке питания, обеспечивая питание ШИМ U1 рабочего инвертора, независимо от супервизора. Можно перемычку заменить выключателем, совмещенным с переменным резистором регулирования выходного напряжения или электронным ключом, если есть желание придать ЗУ дополнительные функции.

Установив указанную перемычку, подключаем к выводам «+12В» и «┴» нагрузку в виде лампы дальнего света мощностью до 70 Вт и вольтметр. Включаем блок питания в сеть. С задержкой по времени после включения (при исправном блоке) лампа плавно загорается. Проверьте вольтметром напряжение на выводе «+12» блока. Если напряжение соответствует этому значению, делаем второй шаг.

Медленно поворачивая движок резистора VR1 влево и вправо, определяем диапазон изменения напряжения на выводе «+12В». Если в одном из крайних положений движка VR1 напряжение не выше +16В, а в другом — не ниже 10В, то вам нужно всего лишь заменить резистор VR1 на переменный того же номинала. Имейте в виду, что рабочее напряжение конденсаторов в фильтрах цепей формирования «+12В» и «−12В» всего 16В.

Если это не удается, то в следующем шаге удалите резистор R58 номиналом 5,19 кОм, диод D18, а номиналы резисторов R68 и VR1 замените, соответственно, на 2,4 кОм и 2 кОм. Если диапазон регулирования напряжения +12 выйдет за пределы +15В, номинал R68 нужно увеличить на (5…10)%.

Если вам нужно дополнительно стабилизированное и регулируемое напряжение «+5В», то установите резистор: R58=5,19 кОм на место. В этом случае цепи питания «+12В» и «+5В» будут стабилизированными в диапазоне регулирования.

Если вы хотите увеличить напряжение своего зарядного устройства более 16В, то замените электролитические конденсаторы в цепи +12В и −12В, на более высоковольтные для исключения их пробоя (можно с меньшим номиналом чтобы поместились на плате).

Результат переделки Power Man IP-P350A2J в зарядное устройство для автомобильных аккумуляторов.

В качестве VR1 берите СП3-4ам или другого типа устанавливайте на металлическую переднюю панель, соединенную с корпусом блока питания. Соединение резистора с платой выполнить экранированным проводом в изоляции. Экран провода соедините с общим проводом вторичной цепи блока «┴».

Для индикации зарядного тока и напряжения можно применить амперметр М42303 на ток 10 ампер и шунт 75ШСМ3-10-0,5. Амперметр с помощью кнопочного переключателя и последовательно включенных резисторов Rд1 = 470 Ом и подстроечного Rд2 = 200 Ом, можно «перевести» в измеритель напряжения (см. схему). Регулировкой резистора Rд2 можно корректировать показания М42303 в единицах напряжения.

Удачи!

03 апреля 2015—13 апреля 2015

Олег Проскурня

Зарядное устройство для АКБ из блока питания — полезный и недорогой девайс за полчаса

Для подзарядки аккумуляторной батареи лучший вариант — готовое зарядное устройство (ЗУ). Но его можно сделать своими руками. Существует множество разных способов сборки самодельного ЗУ: от самых простых схем с использованием трансформатора, до импульсных схем с возможностью регулировки. Средним по сложности исполнения является ЗУ из компьютерного блока питания. В статье описано, как своими руками изготовить зарядное устройство из БП компьютера для автомобильного аккумулятора.

Самодельное ЗУ из блока питания

Содержание

• 1 Инструкция по изготовлению
  • 1.1 Инструменты и материалы
  • 1.2 Алгоритм действий
• 2 Заключение
• 3 Видео «Зарядка для автомобильного аккумулятора»
• * Комментарии и Отзывы

[ Раскрыть][ Скрыть]

Инструкция по изготовлению

Переделать компьютерный БП в зарядное устройство не сложно, но нужно знать основные требования, предъявляемые к ЗУ, предназначенным заряжать автомобильные аккумуляторы. Для аккумуляторной батареи машины ЗУ должно иметь следующие характеристики: подводимое к батарее максимальное напряжение должно иметь значение 14,4 В, максимальный ток зависит от самого зарядного устройства. Именно такие условия создаются в электрической системе автомобиля при подзарядке аккумулятора от генератора (автор видео Rinat Pak).

Инструменты и материалы

Учитывая, описанные выше требования, для изготовления ЗУ своими руками сначала нужно найти подходящий блок питания. Подойдет б/у АТХ в рабочем состоянии, мощность которого составляет от 200 до 250 ВТ.

За основу мы берем компьютер, который имеет следующие характеристики:

• выходное напряжение 12В;
• номинальное напряжение 110/220 В;
• мощность 230 Вт;
• значение максимального тока не больше 8 А.

Из инструментов и материалов понадобится:

• паяльник и припой;
• отвертка;
• резистор на 2,7 кОм;
• резистор на 200 Ом и 2 Вт;
• резистор на 68 Ом и 0,5 Вт;
• резистор 0,47 Ом и 1 Вт;
• резистор 1 кОм и 0,5 Вт;
• два конденсатора на 25 В;
• автомобильное реле на 12 В;
• три диода 1N4007 на 1 А;
• силиконовый герметик;
• зеленый светодиод;
• вольтамперметр;
• «крокодилы»;
• гибкие медные провода длиной 1 метр.

Приготовив все необходимые инструменты и запчасти можно приступать к изготовлению ЗУ для АКБ из блока питания компьютера.

Алгоритм действий

Зарядка АКБ должна проходить под напряжением в интервале 13,9-14,4 В. Все компьютеры работают с напряжением 12В. Поэтому основная задача переделки – поднять напряжение, идущее от БП до 14,4 В.
Основная переделка будет проводиться с режимом работы ШИМ. Для этого используется микросхема TL494. Можно использовать БП с абсолютными аналогами этой схемы. Данная схема используется, чтобы генерировать импульсы, а также в качестве драйвера силового транзистора, который выполняет функцию защиты от высоких токов. Для регулирования напряжения на выходе компьютерного блока питания предназначена микросхема TL431, которая установлена на дополнительной плате.

Дополнительная плата с микросхемой TL431

Там же находится резистор для настройки, который дает возможность регулировки выходного напряжения в узком интервале.

Работы по переделке блока питания состоят из следующих этапов:

1. Для переделок в блоке сначала нужно убрать из него все лишние детали и отпаять провода.Лишним в этом случае является переключатель 220/110 В и провода, идущие к нему. Провода следует отпаять от БП. Для работы блока необходимо напряжение 220 В. Убрав переключатель, мы исключим вероятность сгорания блока при случайном переключении выключателя в положение 110 В.
2. Далее отпаиваем, откусываем ненужные провода или применяем любой другой способ их удаления. Сначала отыскиваем синий провод 12В, идущий от конденсатора, его выпаиваем. Проводов может быть два, выпаять надо оба. Нам понадобятся только пучок желтых проводов с выводом 12 В, оставляем 4 штуки. Еще нам понадобится масса – это черные провода, их также оставляем 4 штуки. Кроме того, нужно оставить один провод зеленого цвета. Остальные провода полностью удаляются или выпаиваются.
3. На плате по желтому проводу находим два конденсатора в цепи с напряжением 12В, они обычно имеют напряжение 16В, их надо заменить на конденсаторы на 25В. Со временем конденсаторы приходят в негодность, поэтому даже если старые детали еще в рабочем состоянии, их лучше заменить.
4. На следующем этапе нам нужно обеспечить работу блока при каждом включении в сеть. Дело в том, что БП в компьютере работает лишь в том случае, если замкнуты соответствующие провода в выходном пучке. Кроме того, нужно исключить защиту от перенапряжения. Эта защита устанавливается для того, чтобы отключать блок питания от электрической сети, если выходное напряжение, которое на него поступает, превышает заданный предел. Исключить защиту необходимо, так как для компьютера допустимо напряжение 12 В, а нам нужно получить на выходе 14,4 В. Для встроенной защиты это будет считаться перенапряжением и она отключит блок.
5. Сигнал действия от защиты по перенапряжению отключения, а также сигналы включения и отключения проходят по одному и тому же оптрону. Оптронов на плате всего три. С их помощью осуществляется связь между низковольтной (выходной) и высоковольтной (входной) частями БП. Чтобы защита не смогла сработать при перенапряжении, нужно замкнуть контакты соответствующего оптрона перемычкой из припоя. Благодаря этому блок будет все время находиться во включенном состоянии, если он подключен к электрической сети и не будет зависеть от того, какое напряжение будет на выходе.

   Перемычка из припоя в красном кружочке

6. На следующем этапе нужно достичь исходящего напряжения 14,4 В при работе в холостую, ведь на БП изначально напряжение равно 12 В. Для этого нам понадобится микросхема TL431, которая расположена на дополнительной плате. Найти ее не составит труда. Благодаря микросхеме регулируется напряжение на всех дорожках, которые идут от блока питания. Повысить напряжение позволяет подстроечный резистор, находящийся на этой плате. Но он позволяет повысить значение напряжение до 13 В, а получить значение 14,4 В невозможно.
7. Необходимо сделать замену резистора, который включен в сеть последовательно с подстроечным резистором. Его мы меняем на аналогичный, но с меньшим сопротивлением — 2,7 кОм. Это дает возможность расширить диапазон настройки напряжения на выходе и получить выходное напряжение 14,4 В.
8. Далее нужно заняться удалением транзистора, который расположен недалеко от микросхемы TL431. Его наличие может повлиять на правильную работу TL431, то есть он может помешать поддерживать выходное напряжение на необходимом уровне. В красном кружке место, где находился транзистор.

   Место нахождения транзистора

9. Затем для получения стабильного выходного напряжения на холостом ходу, необходимо увеличить нагрузку на выход БП по каналу, где было напряжение 12 В, а станет 14,4 В, и по каналу 5 В, но его мы не используем. В качестве нагрузки для первого канала на 12 В будет использоваться резистор сопротивлением 200 Ом и мощностью 2 Вт, а канал 5 В будет дополнен для нагрузки резистором сопротивлением 68 Ом и мощностью 0,5 Вт. Как только будут установлены эти резисторы, можно настроить выходное напряжение без нагрузки на холостом ходу до значения 14,4 В.
10. Далее нужно ограничить силу тока на выходе. Для каждого блока питания она индивидуальна. В нашем случае ее значение не должно превышать 8 А. Чтобы добиться этого, нужно увеличить номинал резистора в первичной цепи обмотки у силового трансформатора, который применяется как датчик, служащий для определения перегрузки. Для увеличения номинала установленный резистор нужно заменить на более мощный сопротивлением 0,47 Ом и мощностью 1 Вт. После этой замены резистор будет функционировать как датчик перегрузки, поэтому выходной ток не будет выше значения 10 А даже, если сомкнуть выходные провода, имитируя короткое замыкание.

    Резистор для замены

11. На последнем этапе нужно добавить схему защиты блока питания от подключения ЗУ к аккумулятору неправильной полярности. Это та схема, которая действительно будет создана своими руками и отсутствует в блоке питания компьютера. Чтобы собрать схему, понадобится автомобильное реле на 12 В с 4 клеммами и 2 диода, рассчитанные на ток в 1 А, например, диоды 1N4007. Кроме того, нужно подключить светодиод зеленого цвета. Благодаря диоду можно будет определить состояние зарядки. Если он будет светится, значит, аккумуляторная батарея подключена правильно и идет ее зарядка. Кроме этих деталей, нужно еще взять резистор сопротивлением 1 кОм и мощностью 0,5 Вт. На рисунке изображена схема защиты.

    Схема защиты блока питания

12. Принцип работы схемы следующий. Аккумуляторная батарея с правильной полярностью подключается к выходу ЗУ, то есть блоку питания. Реле срабатывает благодаря оставшейся в батарее энергии. После того как сработает реле, АКБ начинает заряжаться от собранного зарядного устройства через замкнутый контакт релюшки БП. Подтверждением зарядки будет светящийся светодиод.
13. Чтобы предотвратить перенапряжение, которое возникает во время отключения катушки за счет электродвижущей силы самоиндукции, в схему параллельно реле включается диод 1N4007. Реле лучше приклеивать к радиатору блока питания силиконовым герметиком. Силикон сохраняет эластичность после высыхания, устойчив к термическим нагрузкам, таким как: сжатие и расширение, нагревание и охлаждение. Когда герметик подсохнет, на контакты реле крепятся остальные элементы. Вместо герметика в качестве крепежа можно использовать болты.

    Монтаж оставшихся элементов

14. Подбирать провода для зарядного устройства лучше разных цветов, например, красного и черного цвета. Они должны иметь сечение 2,5 кв. мм, быть гибкими, медными. Длина должна составлять не менее метра. На концах провода должны быть оборудованы крокодилами, специальными зажимами, с помощью которых ЗУ подключается к клеммам АКБ. Для закрепления проводов в корпусе собранного устройства, нужно просверлить в радиаторе соответствующие отверстия. Через них нужно продеть две нейлоновые стяжки, которые и будут держать провода.

Готовое зарядное устройство

Чтобы контролировать силу тока зарядки, в корпус зарядного устройства можно еще вмонтировать амперметр. Его нужно подключать параллельно к цепи блока питания. В итоге, мы имеем ЗУ, которое мы можем использовать для зарядки аккумуляторной батареи автомобиля и не только.

Заключение

Достоинством данного зарядного устройства является то, что аккумулятор не будет перезаряжаться при использовании прибора и не испортится, как бы долго ни был подключен к ЗУ.

Недостатком данного зарядного устройства является отсутствие каких-либо индикаторов, по которым можно было бы судить о степени заряженности аккумуляторной батареи.

Трудно определить, зарядился аккумулятор или нет. Рассчитать примерное время зарядки можно, воспользовавшись показаниями на амперметре и применив формулу: силу тока в Амперах, помноженную на время в часах. Экспериментально было получено, что на полную зарядку обычного аккумулятора емкостью 55 А/ч необходимо 24 часа, то есть сутки.

В данном зарядном устройстве сохранена функция от перегрузки и короткого замыкания. Но если оно не защищено от неправильной полярности, нельзя подключать зарядник к аккумулятору с неправильной полярностью, прибор выйдет из строя.

Голосование

У вас есть зарядное устройство для аккумулятора автомобиля?

 Загрузка …

Видео «Зарядка для автомобильного аккумулятора»

Автомобильное зарядное устройство из компьютерного блока питания

У компьютерного блока питания, наряду с такими преимуществами, как малые габариты и вес при мощности от 250 Вт и выше, есть один существенный недостаток – отключение при перегрузке по току. Этот недостаток не позволяет использовать БП в качестве зарядного устройства для автомобильного аккумулятора, поскольку у последнего в начальный момент времени зарядный ток достигает нескольких десятков ампер. Добавление в БП схемы ограничения тока позволит избежать его отключения даже при коротком замыкании в цепях нагрузки.

Зарядка автомобильного аккумулятора происходит при постоянном напряжении. При этом методе в течение всего времени заряда напряжение зарядного устройства остается постоянным. Заряд аккумулятора таким методом в ряде случаев предпочтителен, так как он обеспечивает более быстрое доведение батареи до состояния, позволяющего обеспечить запуск двигателя. Сообщаемая на первоначальном этапе заряда энергия тратится преимущественно на основной зарядный процесс, то есть на восстановление активной массы электродов. Сила зарядного тока в первоначальный момент может достигать 1,5С, однако для исправных, но разряженных автомобильных аккумуляторов такие токи не принесут вредных последствий, а наиболее распространённые БП ATX мощностью 300 – 350 Вт не в состоянии без последствий для себя отдать ток более 16 – 20А.

Максимальный (начальный) зарядный ток зависит от модели используемого БП, минимальный ток ограничения 0,5А. Напряжение холостого хода регулируется и для заряда стартёрного аккумулятора может составлять 14…14,5В.

Вначале необходимо доработать сам БП, отключив у него защиты по превышению напряжений +3,3В, +5В, +12В, -12В, а также удалив неиспользуемые для зарядного устройства компоненты.

Для изготовления ЗУ выбран БП модели FSP ATX-300PAF. Схема вторичных цепей БП рисовалась по плате, и несмотря на тщательную проверку, незначительные ошибки, к сожалению, не исключены.

На рисунке ниже представлена схема уже доработанного БП.

Для удобной работы с платой БП последняя извлекается из корпуса, из неё выпаиваются все провода цепей питания +3,3V, +5V, +12V, -12V, GND, +5Vsb, провод обратной связи +3,3Vs, сигнальная цепь PG, цепь включения БП PSON, питание вентилятора +12V. Вместо дросселя пассивной коррекции коэффициента мощности (установлен на крышке БП) временно впаивается перемычка, провода питания

220V, идущие от выключателя на задней стенке БП, выпаиваются из платы, напряжение будет подаваться сетевым шнуром.

В первую очередь деактивируем цепь PSON для включения БП сразу после подачи сетевого напряжения. Для этого вместо элементов R49, C28 устанавливаем перемычки. Убираем все элементы ключа, подающего питание на трансформатор гальванической развязки Т2, управляющего силовыми транзисторами Q1, Q2 (на схеме не показаны), а именно R41, R51, R58, R60, Q6, Q7, D18. На плате БП контактные площадки коллектора и эмиттера транзистора Q6 соединяются перемычкой.

После этого подаем

220V на БП, убеждаемся в его включении и нормальной работе.

Далее отключаем контроль цепи питания -12V. Удаляем с платы элементы R22, R23, C50, D12. Диод D12 находится под дросселем групповой стабилизации L1, и его извлечение без демонтажа последнего (о переделке дросселя будет написано ниже) невозможно, но это и не обязательно.

Удаляем элементы R69, R70, C27 сигнальной цепи PG.

Включаем БП, убеждаемся в его работоспособности.

Затем отключается защита по превышению напряжения +5В. Для этого выв.14 FSP3528 (контактная площадка R69) соединяется перемычкой с цепью +5Vsb.

На печатной плате вырезается проводник, соединяющий выв.14 с цепью +5V (элементы L2, C18, R20).

Выпаиваются элементы L2, C17, C18, R20.

Включаем БП, убеждаемся в его работоспособности.

Отключаем защиту по превышению напряжения +3,3В. Для этого на печатной плате вырезаем проводник, соединяющий выв.13 FSP3528 с цепью +3,3V (R29, R33, C24, L5).

Удаляем с платы БП элементы выпрямителя и магнитного стабилизатора L9, L6, L5, BD2, D15, D25, U5, Q5, R27, R31, R28, R29, R33, VR2, C22, C25, C23, C24, а также элементы цепи ООС R35, R77, C26. После этого добавляем делитель из резисторов 910 Ом и 1,8 кОм, формирующий из источника +5Vsb напряжение 3,3В. Средняя точка делителя подключается к выв.13 FSP3528, вывод резистора 931 Ом (подойдёт резистор 910 Ом) — к цепи +5Vsb, а вывод резистора 1,8 кОм — к «земле» (выв. 17 FSP3528).

Далее, не проверяя работоспособность БП, отключаем защиту по цепи +12В. Отпаиваем чип-резистор R12. В контактной площадке R12, соединённой с выв. 15 FSP3528 сверлится отверстие 0,8 мм. Вместо резистора R12 добавляется сопротивление, состоящее из последовательно соединённых резисторов номинала 100 Ом и 1,8 кОм. Один вывод сопротивления подсоединяется к цепи +5Vsb, другой – к цепи R67, выв. 15 FSP3528.

Отпаиваем элементы цепи ООС +5V R36, C47.

После удаления ООС по цепям +3,3V и +5V необходимо пересчитать номинал резистора ООС цепи +12V R34. Опорное напряжение усилителя ошибки FSP3528 равно 1,25В, при среднем положении регулятора переменного резистора VR1 его сопротивление составляет 250 Ом. При напряжении на выходе БП в +14В, получаем: R34 = (Uвых/Uоп — 1)*(VR1+R40) = 17,85 кОм, где Uвых, В – выходное напряжение БП, Uоп, В – опорное напряжение усилителя ошибки FSP3528 (1,25В), VR1 – сопротивление подстроечного резистора, Ом, R40 – сопротивление резистора, Ом. Номинал R34 округляем до 18 кОм. Устанавливаем на плату.

Конденсатор C13 3300х16В желательно заменить на конденсатор 3300х25В и такой же добавить на место, освободившееся от C24, чтобы разделить между ними токи пульсаций. Плюсовой вывод С24 через дроссель (или перемычку) соединяется с цепью +12V1, напряжение +14В снимается с контактных площадок +3,3V.

Включаем БП, подстройкой VR1 устанавливаем на выходе напряжение +14В.

После всех внесённых в БП изменений переходим к ограничителю. Схема ограничителя тока представлена ниже.

Резисторы R1, R2, R4…R6, соединённые параллельно, образуют токоизмерительный шунт сопротивлением 0,01 Ом. Ток, протекающий в нагрузке, вызывает на нём падение напряжения, которое ОУ DA1.1 сравнивает с опорным напряжением, установленным подстроечным резистором R8. В качестве источника опорного напряжения используется стабилизатор DA2 с выходным напряжением 1,25В. Резистор R10 ограничивает максимальное напряжение, подаваемое на усилитель ошибки до уровня 150 мВ, а значит, максимальный ток нагрузки до 15А. Ток ограничения можно рассчитать по формуле I = Ur/0,01, где Ur, В – напряжение на движке R8, 0,01 Ом – сопротивление шунта. Схема ограничения тока работает следующим образом.

Выход усилителя ошибки DA1.1 подсоединён с выводом резистора R40 на плате БП. До тех пор, пока допустимый ток нагрузки меньше установленного резистором R8, напряжение на выходе ОУ DA1.1 равно нулю. БП работает в штатном режиме, и его выходное напряжение определяется выражением: Uвых=((R34/(VR1+R40))+1)*Uоп. Однако, по мере того, как напряжение на измерительном шунте из-за роста тока нагрузки увеличивается, напряжение на выв.3 DA1.1 стремится к напряжению на выв.2, что приводит к росту напряжения на выходе ОУ. Выходное напряжение БП начинает определяться уже другим выражением: Uвых=((R34/(VR1+R40))+1)*(Uоп-Uош), где Uош, В – напряжение на выходе усилителя ошибки DA1.1. Иными словами, выходное напряжение БП начинает уменьшаться до тех пор, пока ток, протекающий в нагрузке, не станет чуть меньше установленного тока ограничения. Состояние равновесия (ограничения тока) можно записать так: Uш/Rш=(((R34/(VR1+R40))+1)*(Uоп-Uош))/Rн, где Rш, Ом – сопротивление шунта, Uш, В – напряжение падения на шунте, Rн, Ом – сопротивление нагрузки.

ОУ DA1.2 используется в качестве компаратора, сигнализируя с помощью светодиода HL1 о включении режима ограничения тока.

Печатная плата (под «утюг») и схема расположения элементов ограничителя тока изображена на рисунках ниже.

Несколько слов о деталях и их замене. Электролитические конденсаторы, установленные на плате БП FSP, имеет смысл заменить на новые. В первую очередь в цепях выпрямителя дежурного источника питания +5Vsb, это С41 2200х10V и С45 1000х10V. Не забываем о форсирующих конденсаторах в базовых цепях силовых транзисторов Q1 и Q2 – 2,2х50V (на схеме не показаны). Если есть возможность, конденсаторы выпрямителя 220В (560х200V) лучше заменить на новые, большей ёмкости. Конденсаторы выходного выпрямителя 3300х25V должны быть обязательно с низким ЭПС – серии WL или WG, в противном случае они быстро выйдут из строя. В крайнем случае, можно поставить б/у конденсаторы этих серий на меньшее напряжение – 16В.

Прецизионный ОУ DA1 AD823AN «rail-to-rail» как нельзя кстати подходит к данной схеме. Однако его можно заменить на порядок более дешёвым ОУ LM358N. При этом стабильность выходного напряжения БП будет несколько хуже, также придется подбирать номинал резистора R34 в меньшую сторону, поскольку у этого ОУ минимальное выходное напряжение вместо нуля (0,04В, если быть точным) 0,65В.

Максимальная суммарная рассеиваемая мощность токоизмерительных резисторов R1, R2, R4…R6 KNP-100 равна 10 Вт. На практике лучше ограничиться 5 ваттами – даже при 50% от максимальной мощности их нагрев превышает 100 градусов.

Диодные сборки BD4, BD5 U20C20, если их действительно стоит 2шт., менять на что-либо более мощное не имеет смысла, обещанные производителем БП 16А они держат хорошо. Но бывает так, что в действительности установлена только одна, и в этом случае необходимо либо ограничиться максимальным током в 7А, либо добавить вторую сборку.

Испытание БП током 14А показало, что уже спустя 3 минуты температура обмотки дросселя L1 превышает 100 градусов. Долговременная безотказная работа в таком режиме вызывает серьёзное сомнение. Поэтому, если подразумевается нагружать БП током свыше 6-7А, дроссель лучше переделать.

В заводском исполнении обмотка дросселя +12В намотана одножильным проводом диаметром 1,3 мм. Частота ШИМ – 42 кГц, при ней глубина проникновения тока в медь составляет около 0,33 мм. Из-за скин-эффекта на данной частоте эффективное сечение провода составляет уже не 1,32 мм 2 , а только 1 мм 2 , что недостаточно для тока в 16А. Иными словами, простое увеличение диаметра провода для получения большего сечения, а следовательно, уменьшения плотности тока в проводнике неэффективно для этого диапазона частот. К примеру, для провода диаметром 2мм эффективное сечение на частоте 40 кГц только 1,73мм 2 , а не 3,14 мм 2 , как ожидалось. Для эффективного использования меди намотаем обмотку дросселя литцендратом. Литцендрат изготовим из 11 отрезков эмалированного провода длиной 1,2м и диаметром 0,5мм. Диаметр провода может быть и другим, главное, чтобы он был меньше удвоенной глубины проникновения тока в медь – в этом случае сечение провода будет использовано на 100%. Провода складываются в «пучок» и скручиваются с помощью дрели или шуруповёрта, после чего жгут продевается в термоусадочную трубку диаметром 2мм и обжимается с помощью газовой горелки.

Готовый провод целиком наматывается на кольцо, и изготовленный дроссель устанавливается на плату. Наматывать обмотку -12В смысла нет, индикатору HL1 «Питание» какой-либо стабилизации не требуется.

Остаётся установить плату ограничителя тока в корпус БП. Проще всего её прикрутить к торцу радиатора.

Подключим цепь «ООС» регулятора тока к резистору R40 на плате БП. Для этого вырежем часть дорожки на печатной плате БП, которая соединяет вывод резистора R40 с «корпусом», а рядом с контактной площадкой R40 просверлим отверстие 0,8мм, куда будет вставлен провод от регулятора.

Подключим питание регулятора тока +5В, для чего припаяем соответствующий провод к цепи +5Vsb на плате БП.

«Корпус» ограничителя тока присоединяется к контактным площадкам «GND» на плате БП, цепь -14В ограничителя и +14В платы БП выходят на внешние «крокодилы» для подключения к аккумулятору.

Индикаторы HL1 «Питание» и HL2 «Ограничение» закрепляются на месте заглушки, установленной вместо переключателя «110V-230V».

Скорее всего, в вашей розетке отсутствует контакт защитного заземления. Вернее, контакт, может быть, и есть, а вот провод к нему не походит. Про гараж и говорить нечего… Настоятельно рекомендуется хотя бы в гараже (подвале, сарае) организовать защитное заземление. Не стоит игнорировать технику безопасности. Это иногда заканчивается крайне плачевно. Тем, у кого розетка 220В не имеет контакта заземления, оборудуйте БП внешней винтовой клеммой для его подключения.

После всех доработок включаем БП и корректируем подстроечным резистором VR1 требуемое выходное напряжение, а резистором R8 на плате ограничителя тока – максимальный ток в нагрузке.

Подключаем к цепям -14В, +14В зарядного устройства на плате БП вентилятор 12В. Для нормальной работы вентилятора в разрыв провода +12В, либо -12В, включаются два последовательно соединённых диода, которые уменьшат напряжение питания вентилятора на 1,5В.

Подключаем дроссель пассивной коррекции коэффициента мощности, питание 220В от выключателя, прикручиваем плату в корпус. Фиксируем нейлоновой стяжкой выходной кабель зарядного устройства.

Прикручиваем крышку. Зарядное устройство готово к работе.

В заключение стоит отметить, что ограничитель тока будет работать с БП ATX (или AT) любого производителя, использующего ШИМ-контроллеры TL494, КА7500, КА3511, SG6105 или им подобным. Разница между ними будет заключаться лишь в методах обхода защит.

Ниже вы можете скачать печатную плату ограничителя в формате PDF и DWG (Autocad)

Дата: 29.09.2015 // 0 Комментариев

Наверняка каждому автолюбителю приходилось собирать зарядное устройство для автомобиля своими руками. Существует масса разнообразных подходов, начиная от простых трансформаторных схем, заканчивая импульсными схемами с автоматической регулировкой. Зарядное устройство из блока питания компьютера, как раз занимает золотую середину. Оно получается за копеечную цену, а его параметры отлично справляются с зарядкой автомобильных АКБ. Сегодня мы вам расскажем, как за полчаса можно собрать зарядное устройство из компьютерного блока питания ATX. Поехали!

Зарядное устройство из блока питания компьютера

Для начала необходим рабочий блок питания. Можно брать совсем старый на 200 – 250 Вт, этой мощности хватит с запасом. Учитывая что зарядка должна происходить при напряжении в 13,9 – 14,4 В, то самой главной доделкой в блоке станет поднятие напряжение на линии 12 В до 14,4 В. Подобный метод применялся в статьи: Зарядное устройство из блока питания светодиодных лент.

Внимание! В работающем блоке питания элементы находятся под опасным для жизни напряжением. Не стоит хапаться руками за все подряд.

Первым делом отпаиваем все провода, которые выходили с блока питания. Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного.

Следующие манипуляции будут производиться с режимом работы ШИМ — у нас это микросхема TL494 (есть еще куча блоков питания с ее абсолютными аналогами). Ищем первую ножку микросхемы (самая нижняя левая ножка), дальше просматриваем дорожку с обратной стороны платы.

С первым выводом микросхемы соединены три резистора, нам нужен тот, который соединяется с выводами блока +12 В. На фото этот резистор отмечен красным лаком.

Этот резистор необходимо отпаять с платы и измерить его сопротивление. В нашем случае это 38,5 кОм.

Вместо него необходимо впаять переменный резистор, который предварительно настраиваем на такое же сопротивление 38,5 кОм.

Плавно увеличивая сопротивление переменного резистора, добиваемся значения напряжения на выходе в 14,4 В.

Внимание! Для каждого блока питания номинал этого резистора будет разный, т.к. схемы и детали в блоках разные, но алгоритм изменения напряжение один для всех. При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ. После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора.

В нашем блоке сразу поднять напряжение до 14 В не получилось, не хватило сопротивление переменного резистора, пришлось последовательно с ним добавить еще один постоянный.

Когда напряжение 14,4 В достигнуто, можно смело выпаять переменный резистор и измерить его сопротивление (оно составило 120,8 кОм).

Поле замера резистора необходимо подобрать постоянный резистор с как можно близким сопротивлением.

Мы его составили из двух 100 кОм и 22 кОм.

На этом этапе можно смело закрывать крышку и пользоваться зарядным устройством. Но если есть желание, можно подключить к этому блоку цифровой вольтамперметр, это даст нам возможность контролировать ход зарядки.

Также можно прикрутить ручку для удобной переноски и вырезать отверстие в крышке под цифровой приборчик.

Финальный тест, убеждаемся, что все правильно собрано и хорошо работает.

Внимание! Данное зарядное устройство сохраняет функцию защиты от короткого замыкания и перегрузки. Но не защищает от переплюсовки! Ни в коем случае не допускается подключать к зарядному устройству аккумулятор неправильной полярностью, зарядное мгновенно выйдет из строя.

При переделке блока питания в зарядное устройство желательно иметь под рукой схему. Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX.

Для защиты от переполюсовки существует масса интересных схем. С одной из них можно знакомиться в этой статье.

Понадобилась зарядка для аккумулятора автомобиля. Перебрав несколько вариантов, остановился на переделке блока питания компьютера. Переделывать решил по-простому. Зарядное не будет иметь регулировок, нет у меня такой задачи. В принципе можно все сделать за пару часов.

— блок питания АТХ;
— провода;
— зажимы типа «крокодил»;
— сетевой выключатель;
— фольгированный стеклотекстолит;
— пластик plexiglas;
— радиокомпоненты;
— инструменты.

Переделывать будем блок АТХ. Фирма JNC, модель LC-D300ATX.

Данный блок питания имеет на борту малоизвестную микросхему 2003. По данной микросхеме мало информации. Вроде как это ШИМ контроллер с мультивизором. Будем разбираться по схеме, о схеме далее.

Подключаться к аккумулятору буду при помощи проводов с «крокодилами». У меня уже были распаянные.

В роли сетевого выключателя у меня тумблер ТВ2-1. Выдернул со старого телевизора.

Схема блока питания довольно простая. Блок у нас на 300 Ватт, схема на 250 Ватт. Схема может отличаться номиналами некоторых компонентов.

Нужно удалить все лишние компоненты. Красным отмечено, что нужно выпаять. Желтым отмечен резистор на 13кОм, его заменим на 2.4 кОм. Вместо резистора отмеченного голубым, временно установим переменный резистор на 200 кОм. Переменный резистор, желательно поставить на 100 кОм, но у меня такого не оказалось. Пришлось долго регулировать нужное напряжение.

Главное установить в максимальное сопротивление. Так же имеются зеленые метки, что подключать к ним, расскажу позже.

Выпаиваем лишние компоненты. На схеме все разборчиво. Получается плата вот такая. Временно выпаял силовые диоды. Так же выпаял дроссель групповой стабилизации, его буду перематывать. Коричневой перемычкой замкнуты пятачки от земли и PS-ON, необходимо для запуска.

Нас интересует линия +12 вольт. Ставим на место силовой диод, я взял диод с линии 5 вольт. Диод установил без прокладки. Ножки крепления радиатора не связаны со схемой, что исключает замыкание. Установил дополнительный дроссель, на его месте стояла перемычка. Со старого дросселя групповой стабилизации смотал все обмотки, оставил старую обмотку на 12 вольт. Установил электролитический конденсатор на 1000 мкф, напряжением 35 вольт.

Переменный резистор вынес на проводах за пределы платы.

Теперь нужно изготовить плату — обманку для нашей микросхемы 2003. Обманка состоит из трех стабилизаторов на» 3.3; 5; 12 вольт. Распаял по простой схеме. Два верхних отрезка собраны на TL431, нижний на LM317.

Верхние два отрезка схемы подключаются к нижнему отрезку на 12 В. Платку, сделал по технологии «процарапывания». Делается за минут 30.

На схеме были указаны точки для подключения платы «обманки». Распаиваем согласно со схемой. На схеме отмечено зелеными точками соответственно. Плата «обманка» имеет цвета согласно напряжениям. Получилось что-то подобное.

Переменным резистором устанавливаем на выходе нужное напряжение (забыл сфотографировать). Оставляю стоп кадр. Измеряю, сопротивление резистора получилось около 11.7 кОм. Собираю из двух резисторов на 10 и 1.8 кОм. Напряжение чуть изменилось, но не значительно.

Плату «обманку» прикрутил к радиатору, через втулку и винт М3. Так же на фото слева видно, что я установил обратно нагрузочный резистор R53.

Подключил провода с зажимами «крокодилами». Установил светодиод для индикации включения. Все закрепил термо клеем. Сетевой провод пустил в разрыв через тумблер.

Первоначально не думал ставить пластину на переднюю панель, но прикрутил. Так выглядит приличней. Такое вот гаражное зарядное устройство получилось. Единственное чего нет в данном устройстве, это защиты от КЗ и переполюсовки. Позже возможно добавлю.

Подробная сборка отображена на видео:

Автомобильное зарядное из блока питания компьютера. Переделка компьютерного блока питания под зарядное устройство в подробностях

Появилась необходимость зарядить аккумулятор авто. Можно взять ЛБП, но его использую в мастерской. Решил собрать зарядное устройство для гаража.

Обдумываю идею

Продумывая конструкцию, решил остановиться на переделке БП компьютера. Изучив информацию из интернета, задача довольно простая. Нашелся в наличии блок питания на интересной микросхеме 2003 . Она в себе совмещает ШИМ и контроль отклонения основных выходных напряжений блока. Такой вот модели блок. Скорей всего бывают и другие, но у меня именно этот.

Открываю и чищу от пыли. Блок питания должен быть рабочим.

Вот крупным планом микросхема. Информации о ней очень мало. Поиски замкнулись на схеме самого БП и все практически понятно.

Схема компьютерного блока

Схема имеет такой первоначальный вид. Хоть и на схеме указано 300 ватт, мой блок собран так же, разница видимо в некоторых компонентах.

Переделка блока в зарядник своими руками

Нужно удалить элементы отмеченные красным. Резистор желтого цвета, меняем на 2.4 кОм. Отмеченный голубым, нужно заменить на подстроечный резистор. Так же отпаял радиатор с диодами, без него удобно искать компоненты для удаления. Отмеченные напряжения зеленым цветом, будут распаяны на плату обхода ошибок.

На фото отлично видно удаленные детали. Так же пока удалил конденсатор С27 и резистор R53. Запаяю резистор обратно позже, он нужен для бесперебойной работы зарядки. PS-ON проводом подпаял на минус, для запуска блока.

На линию 12 вольт установил дополнительный дроссель, снял его с 5-ти вольтовой линии. Сдвоенный диод применил с линии 5 вольт.

Дроссель групповой стабилизации освободил от лишних обмоток. Сечения провода, для моих целей, достаточно.

Для обхода контроля отклонения основных напряжений, я сделал отдельную плату. Плату сделал на такой себе макетке. Питаться плата будет от 17 вольт дежурки. Понижать напряжение буду с помощью LM317, собран стабилизатор на 12 вольт. От 12 вольт будут питаться стабилизаторы на TL431. Собрал два стабилизатора, на 5 и 3.3 вольта. Пропущенный резистор на средней схеме 130 Ом.

Такая вот плата получилась. Собрал за полчаса.

Распаиваю провода соответственно нашей схемы. Синий и белый провода, это провода с подстроечного резистора. При включении им настраиваю на выходе 14.3 вольт.

Замеряю, сопротивление резистора, получилось около 12 кОм. Впаиваю сборный резистор из двух.

Выходные провода взял первые попавшиеся, только припаял к ним «крокодилы».

Сетевой провод размыкаю советским выключателем ТВ2-1.

Плату БП прикручиваю на штатные отверстия. Плату «обманку» прикрутил к радиатору. На выход установил сдвоенный диод, простенькая защита от переполюсовки. Нужно быть внимательными, защита от КЗ отсутствует, соберу позже. Подпаиваю выходные провода. Вентилятор подключил к плате «обманке», на 12 вольт. Индикаторный светодиод припаял на выход зарядки.

Забыл упомянуть. Пока дорабатывал плату БП, затерялся корпус, в котором была первоначально плата. Подобрал подобный ящичек. Благо их у меня в достатке.

Светодиод закрепил термоклеем.

Переднюю панель, изготовил из плексигласа. К панели прикручиваю тумблер, вывожу выходные провода и устанавливаю светодиод. Панель прикрутил винтами. Одеваем, и прикручивает крышку.

Итог

Такое вот зарядное устройство у меня получилось. Для гаража самое то, что нужно. Если не разряжать аккумулятор до предела, ток примерно составляет 5 Ампер. По мере заряда, ток падает.

У кого есть свой автомобиль , тот неоднократно сталкивался с проблемой найти источник для зарядки аккумулятора. Вроде бы и купить его не проблематично, но зачем, если зарядку можно сделать из компьютерного блока питания, который наверняка завалялся у вас дома или у друзей.

Посмотрите видео и, вы узнаете, как можно быстро и просто сделать зарядное из блока питания

Преимущество самодельной зарядки в том, что она очень лёгкая и работает в автоматическом режиме. Может заряжать токами 4 или 5 милиампер. Емкость аккумулятора самая большая – это 75 ампер часов и меньше. Заряжает наше устройство на ура. Устройство полностью работает в автоматическом режиме, есть защита от переплюсовки и есть защита от короткого замыкания.

На корпусе нам необходимо сделать выемку для стандартного сетевого провода и обязательно выключатель.

С обратной стороны корпуса у нас идут провода. Провода идут с клеммами или зажимами, чтобы можно было присоединять их к зарядке или аккумулятору.

Также не забываем подключить и вынести на корпус индикатор включения. Если лампочка будет гореть – это значит, что устройство работает и выдает напряжение.

Наше устройство выдает 14 вольт, это можно проверить на специальном приборе, просто подключив к нему наш аккумулятор.

Если вы хотите узнать, сколько дает ампер тока такое устройство, то подсоедините его к аккумулятору и проверьте все на амперметре. Если аккумулятор будет полностью разряженным – вы получите 5 ампер, когда аккумулятор зарядиться у нас будет выходить только 3 амперы.

Переделок в этой зарядке не много, максимум займет 2 часа вашего времени, но только если этот блок питания сделан на микросхеме ТЛ 494.

Блок питания персонального компьютера без особых трудностей можно переделать в автомобильное зарядное устройство. Оно обеспечивает аналогичное напряжение и ток как при подзарядке от штатной электросети автомобиля. Схема лишена самодельных печатных плат и основана на концепции максимальной простоты доработок.

За основу был взят блок питания от персонального компьютера с такими характеристиками:

– номинальное напряжение 220/110 В;
– напряжение на выходе 12 В;
– мощность 230 Вт;
– максимальный ток не более 8 А.

Итак, для начала из блока питания нужно убрать все лишние запчасти. Ими является переключатель 220 / 110 В с проводами. Это не даст сжечь устройство при случайном переключении переключателя в положение 110 В. Затем необходимо избавится от всех отходящих проводов, за исключением пучка из 4-х черных и 2-х желтых проводов (они ответственны за питание устройства).

Далее следует добиться результата, когда блок питания будет работать всегда, когда включен в сеть, а также устранить защиту от перенапряжения. Защита отключает блок питания, если исходящее напряжение превышает некоторое заданное значение. Сделать это нужно потому, что необходимое нам напряжение должно составлять 14,4 В, вместо стандартных 12,0 В.

Сигналы включения/отключения и действия защиты от перенапряжения проходят через один из трех оптронов. Эти оптроны связывают низковольтную и высоковольтную стороны блока питания. Итак, чтобы достичь желаемого результата, нам следует замкнуть контакты нужного оптрона при помощи перемычки из припоя (см. фото).

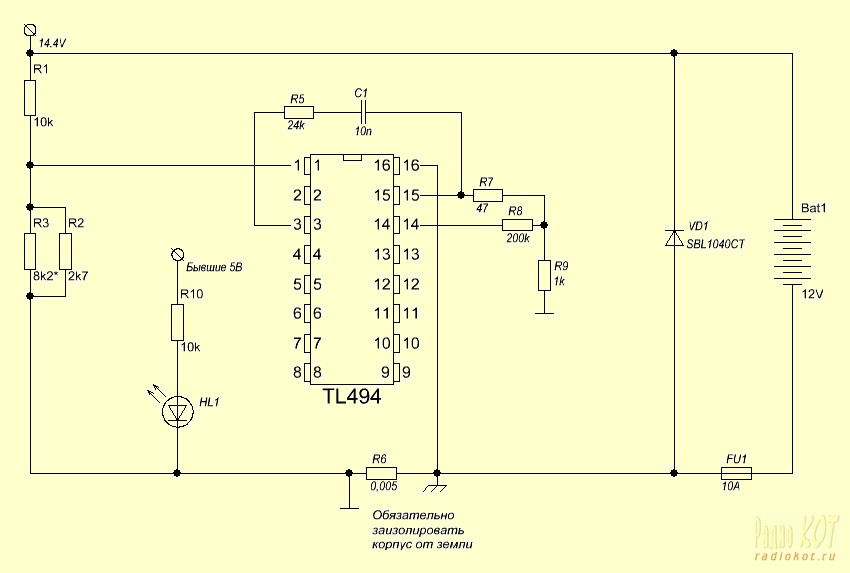

Следующий шаг – установка исходящего напряжения на уровне 14,4 В в режиме холостого хода. Для этого ищем плату с микросхемой TL431. Она выполняет функцию регулятора напряжения на всех отходящих дорожках блока питания. На этой плате находится подстроечный резистор, который позволяет изменить исходящее напряжение в небольшом диапазоне.

Возможностей подстроечного резистора может быть недостаточно (поскольку он позволяет поднять напряжение приблизительно до 13 В). В таком случае нужно заменить резистор, включенный в цепь последовательно с подстроечным на резистор с меньшим сопротивлением, а именно 2,7 кОм.

Затем следует добавить небольшую нагрузку состоящую из резистора сопротивлением 200 Ом и мощностью 2Вт на выход по каналу «12 В» и резистора сопротивлением 68 Ом, мощностью 0,5 Вт на выход по каналу «5 В». Кроме того нужно избавится от транзистора, находящегося рядом с микросхемой TL431 (см. фото).

Было установлено, что он препятствует стабилизации напряжения на нужном нам уровне. Только теперь при помощи упомянутого выше подстроечного резистора устанавливаем напряжение на выходе на уровне 14,4 В.

Далее, чтобы выходное напряжение было более стабильным на холостом ходу, необходимо добавить небольшую нагрузку на выход блока по каналу +12 В (который у нас будет +14.4 В), и по каналу +5 В (который у нас не используется). В качестве нагрузки по каналу +12 В (+14.4) применен резистор 200 Ом 2 Вт, а по каналу +5 В – резистор 68 Ом 0.5 Вт (на фото не виден, т. к. находится за дополнительной платой):

Еще нам необходимо ограничить силу тока на выходе устройства на уровне 8-10 А. Такое значения силы тока является оптимальным для данного блока питания. Для этого нужно заменить резистор в первичной цепи обмотки силового трансформатора на более мощный, а именно 0,47 Ом 1Вт.

Этот резистор выполняет функцию датчика перегрузки и исходящий ток не превысит значения в 10 А даже если замкнуть клеммы выхода накоротко.

Последний шаг – это установка схемы защиты от подключения зарядного устройства к аккумуляторной батарее неправильной полярностью. Чтобы собрать эту схему нам понадобится автомобильное реле с четырьмя клеммами, 2 диода 1N4007 (или аналогичные) а также резистор на 1 кОм и светодиод зеленого цвета, который будет сигнализировать о том, что аккумулятор подключен правильно и заряжается. Схема защиты изображена на рисунке.

Схема работает по такому принципу. При правильном подключении аккумулятора к зарядному устройству реле срабатывает и замыкает контакт за счет оставшейся в батарее энергии. Аккумулятор заряжается от зарядного устройства, о чем сигнализирует светодиод. Для предотвращения перенапряжения от ЭДС самоиндукции, возникающего на катушке реле при его отключении, параллельно реле включен диод 1N4007.

Провода, которые используются для подключения зарядного устройства к аккумулятору, должны быть гибкие медные, разноцветные (например, красный и синий) сечением не меньше 2,5 мм? и длинной около 1 метра. К ним необходимо припаять крокодилы для удобного подключения к клеммам аккумулятора.

Еще я бы посоветовал вмонтировать в корпус зарядного устройства амперметр для контроля тока зарядки. Его нужно подключить параллельно к цепи «от блока питания».

Устройство готово.

К достоинствам такого зарядного устройства можно отнести то, что при его использовании аккумулятор не будет перезаряжаться. К недостаткам – отсутствие индикации степени зарядки батареи. Но для расчета приблизительного времени зарядки батареи можно воспользоваться данными с амперметра (сила тока «А» * время «ч»). На практике было установлено, что за сутки аккумулятор емкостью 60 А*ч успевает зарядится на 100%.

У компьютерного блока питания, наряду с такими преимуществами, как малые габариты и вес при мощности от 250 Вт и выше, есть один существенный недостаток – отключение при перегрузке по току. Этот недостаток не позволяет использовать БП в качестве зарядного устройства для автомобильного аккумулятора, поскольку у последнего в начальный момент времени зарядный ток достигает нескольких десятков ампер. Добавление в БП схемы ограничения тока позволит избежать его отключения даже при коротком замыкании в цепях нагрузки.

Зарядка автомобильного аккумулятора происходит при постоянном напряжении. При этом методе в течение всего времени заряда напряжение зарядного устройства остается постоянным. Заряд аккумулятора таким методом в ряде случаев предпочтителен, так как он обеспечивает более быстрое доведение батареи до состояния, позволяющего обеспечить запуск двигателя. Сообщаемая на первоначальном этапе заряда энергия тратится преимущественно на основной зарядный процесс, то есть на восстановление активной массы электродов. Сила зарядного тока в первоначальный момент может достигать 1,5С, однако для исправных, но разряженных автомобильных аккумуляторов такие токи не принесут вредных последствий, а наиболее распространённые БП ATX мощностью 300 – 350 Вт не в состоянии без последствий для себя отдать ток более 16 – 20А.

Максимальный (начальный) зарядный ток зависит от модели используемого БП, минимальный ток ограничения 0,5А. Напряжение холостого хода регулируется и для заряда стартёрного аккумулятора может составлять 14…14,5В.

Вначале необходимо доработать сам БП, отключив у него защиты по превышению напряжений +3,3В, +5В, +12В, -12В, а также удалив неиспользуемые для зарядного устройства компоненты.

Для изготовления ЗУ выбран БП модели FSP ATX-300PAF. Схема вторичных цепей БП рисовалась по плате, и несмотря на тщательную проверку, незначительные ошибки, к сожалению, не исключены.

На рисунке ниже представлена схема уже доработанного БП.

Для удобной работы с платой БП последняя извлекается из корпуса, из неё выпаиваются все провода цепей питания +3,3V, +5V, +12V, -12V, GND, +5Vsb, провод обратной связи +3,3Vs, сигнальная цепь PG, цепь включения БП PSON, питание вентилятора +12V. Вместо дросселя пассивной коррекции коэффициента мощности (установлен на крышке БП) временно впаивается перемычка, провода питания ~220V, идущие от выключателя на задней стенке БП, выпаиваются из платы, напряжение будет подаваться сетевым шнуром.

В первую очередь деактивируем цепь PSON для включения БП сразу после подачи сетевого напряжения. Для этого вместо элементов R49, C28 устанавливаем перемычки. Убираем все элементы ключа, подающего питание на трансформатор гальванической развязки Т2, управляющего силовыми транзисторами Q1, Q2 (на схеме не показаны), а именно R41, R51, R58, R60, Q6, Q7, D18. На плате БП контактные площадки коллектора и эмиттера транзистора Q6 соединяются перемычкой.

После этого подаем ~220V на БП, убеждаемся в его включении и нормальной работе.

Далее отключаем контроль цепи питания -12V. Удаляем с платы элементы R22, R23, C50, D12. Диод D12 находится под дросселем групповой стабилизации L1, и его извлечение без демонтажа последнего (о переделке дросселя будет написано ниже) невозможно, но это и не обязательно.

Удаляем элементы R69, R70, C27 сигнальной цепи PG.

Затем отключается защита по превышению напряжения +5В. Для этого выв.14 FSP3528 (контактная площадка R69) соединяется перемычкой с цепью +5Vsb.

На печатной плате вырезается проводник, соединяющий выв.14 с цепью +5V (элементы L2, C18, R20).

Выпаиваются элементы L2, C17, C18, R20.

Включаем БП, убеждаемся в его работоспособности.

Отключаем защиту по превышению напряжения +3,3В. Для этого на печатной плате вырезаем проводник, соединяющий выв.13 FSP3528 с цепью +3,3V (R29, R33, C24, L5).

Удаляем с платы БП элементы выпрямителя и магнитного стабилизатора L9, L6, L5, BD2, D15, D25, U5, Q5, R27, R31, R28, R29, R33, VR2, C22, C25, C23, C24, а также элементы цепи ООС R35, R77, C26. После этого добавляем делитель из резисторов 910 Ом и 1,8 кОм, формирующий из источника +5Vsb напряжение 3,3В. Средняя точка делителя подключается к выв.13 FSP3528, вывод резистора 931 Ом (подойдёт резистор 910 Ом) — к цепи +5Vsb, а вывод резистора 1,8 кОм — к «земле» (выв. 17 FSP3528).

Далее, не проверяя работоспособность БП, отключаем защиту по цепи +12В. Отпаиваем чип-резистор R12. В контактной площадке R12, соединённой с выв. 15 FSP3528 сверлится отверстие 0,8 мм. Вместо резистора R12 добавляется сопротивление, состоящее из последовательно соединённых резисторов номинала 100 Ом и 1,8 кОм. Один вывод сопротивления подсоединяется к цепи +5Vsb, другой – к цепи R67, выв. 15 FSP3528.

Отпаиваем элементы цепи ООС +5V R36, C47.

После удаления ООС по цепям +3,3V и +5V необходимо пересчитать номинал резистора ООС цепи +12V R34. Опорное напряжение усилителя ошибки FSP3528 равно 1,25В, при среднем положении регулятора переменного резистора VR1 его сопротивление составляет 250 Ом. При напряжении на выходе БП в +14В, получаем: R34 = (Uвых/Uоп — 1)*(VR1+R40) = 17,85 кОм, где Uвых, В – выходное напряжение БП, Uоп, В – опорное напряжение усилителя ошибки FSP3528 (1,25В), VR1 – сопротивление подстроечного резистора, Ом, R40 – сопротивление резистора, Ом. Номинал R34 округляем до 18 кОм. Устанавливаем на плату.

Конденсатор C13 3300х16В желательно заменить на конденсатор 3300х25В и такой же добавить на место, освободившееся от C24, чтобы разделить между ними токи пульсаций. Плюсовой вывод С24 через дроссель (или перемычку) соединяется с цепью +12V1, напряжение +14В снимается с контактных площадок +3,3V.

Включаем БП, подстройкой VR1 устанавливаем на выходе напряжение +14В.

После всех внесённых в БП изменений переходим к ограничителю. Схема ограничителя тока представлена ниже.

Резисторы R1, R2, R4…R6, соединённые параллельно, образуют токоизмерительный шунт сопротивлением 0,01 Ом. Ток, протекающий в нагрузке, вызывает на нём падение напряжения, которое ОУ DA1.1 сравнивает с опорным напряжением, установленным подстроечным резистором R8. В качестве источника опорного напряжения используется стабилизатор DA2 с выходным напряжением 1,25В. Резистор R10 ограничивает максимальное напряжение, подаваемое на усилитель ошибки до уровня 150 мВ, а значит, максимальный ток нагрузки до 15А. Ток ограничения можно рассчитать по формуле I = Ur/0,01, где Ur, В – напряжение на движке R8, 0,01 Ом – сопротивление шунта. Схема ограничения тока работает следующим образом.

Выход усилителя ошибки DA1.1 подсоединён с выводом резистора R40 на плате БП. До тех пор, пока допустимый ток нагрузки меньше установленного резистором R8, напряжение на выходе ОУ DA1.1 равно нулю. БП работает в штатном режиме, и его выходное напряжение определяется выражением: Uвых=((R34/(VR1+R40))+1)*Uоп. Однако, по мере того, как напряжение на измерительном шунте из-за роста тока нагрузки увеличивается, напряжение на выв.3 DA1.1 стремится к напряжению на выв.2, что приводит к росту напряжения на выходе ОУ. Выходное напряжение БП начинает определяться уже другим выражением: Uвых=((R34/(VR1+R40))+1)*(Uоп-Uош), где Uош, В – напряжение на выходе усилителя ошибки DA1.1. Иными словами, выходное напряжение БП начинает уменьшаться до тех пор, пока ток, протекающий в нагрузке, не станет чуть меньше установленного тока ограничения. Состояние равновесия (ограничения тока) можно записать так: Uш/Rш=(((R34/(VR1+R40))+1)*(Uоп-Uош))/Rн, где Rш, Ом – сопротивление шунта, Uш, В – напряжение падения на шунте, Rн, Ом – сопротивление нагрузки.

ОУ DA1.2 используется в качестве компаратора, сигнализируя с помощью светодиода HL1 о включении режима ограничения тока.

Печатная плата () и схема расположения элементов ограничителя тока изображена на рисунках ниже.

Несколько слов о деталях и их замене. Электролитические конденсаторы, установленные на плате БП FSP, имеет смысл заменить на новые. В первую очередь в цепях выпрямителя дежурного источника питания +5Vsb, это С41 2200х10V и С45 1000х10V. Не забываем о форсирующих конденсаторах в базовых цепях силовых транзисторов Q1 и Q2 – 2,2х50V (на схеме не показаны). Если есть возможность, конденсаторы выпрямителя 220В (560х200V) лучше заменить на новые, большей ёмкости. Конденсаторы выходного выпрямителя 3300х25V должны быть обязательно с низким ЭПС – серии WL или WG, в противном случае они быстро выйдут из строя. В крайнем случае, можно поставить б/у конденсаторы этих серий на меньшее напряжение – 16В.

Прецизионный ОУ DA1 AD823AN «rail-to-rail» как нельзя кстати подходит к данной схеме. Однако его можно заменить на порядок более дешёвым ОУ LM358N. При этом стабильность выходного напряжения БП будет несколько хуже, также придется подбирать номинал резистора R34 в меньшую сторону, поскольку у этого ОУ минимальное выходное напряжение вместо нуля (0,04В, если быть точным) 0,65В.

Максимальная суммарная рассеиваемая мощность токоизмерительных резисторов R1, R2, R4…R6 KNP-100 равна 10 Вт. На практике лучше ограничиться 5 ваттами – даже при 50% от максимальной мощности их нагрев превышает 100 градусов.

Диодные сборки BD4, BD5 U20C20, если их действительно стоит 2шт., менять на что-либо более мощное не имеет смысла, обещанные производителем БП 16А они держат хорошо. Но бывает так, что в действительности установлена только одна, и в этом случае необходимо либо ограничиться максимальным током в 7А, либо добавить вторую сборку.

Испытание БП током 14А показало, что уже спустя 3 минуты температура обмотки дросселя L1 превышает 100 градусов. Долговременная безотказная работа в таком режиме вызывает серьёзное сомнение. Поэтому, если подразумевается нагружать БП током свыше 6-7А, дроссель лучше переделать.

В заводском исполнении обмотка дросселя +12В намотана одножильным проводом диаметром 1,3 мм. Частота ШИМ – 42 кГц, при ней глубина проникновения тока в медь составляет около 0,33 мм. Из-за скин-эффекта на данной частоте эффективное сечение провода составляет уже не 1,32 мм 2 , а только 1 мм 2 , что недостаточно для тока в 16А. Иными словами, простое увеличение диаметра провода для получения большего сечения, а следовательно, уменьшения плотности тока в проводнике неэффективно для этого диапазона частот. К примеру, для провода диаметром 2мм эффективное сечение на частоте 40 кГц только 1,73мм 2 , а не 3,14 мм 2 , как ожидалось. Для эффективного использования меди намотаем обмотку дросселя литцендратом. Литцендрат изготовим из 11 отрезков эмалированного провода длиной 1,2м и диаметром 0,5мм. Диаметр провода может быть и другим, главное, чтобы он был меньше удвоенной глубины проникновения тока в медь – в этом случае сечение провода будет использовано на 100%. Провода складываются в «пучок» и скручиваются с помощью дрели или шуруповёрта, после чего жгут продевается в термоусадочную трубку диаметром 2мм и обжимается с помощью газовой горелки.

Готовый провод целиком наматывается на кольцо, и изготовленный дроссель устанавливается на плату. Наматывать обмотку -12В смысла нет, индикатору HL1 «Питание» какой-либо стабилизации не требуется.

Остаётся установить плату ограничителя тока в корпус БП. Проще всего её прикрутить к торцу радиатора.

Подключим цепь «ООС» регулятора тока к резистору R40 на плате БП. Для этого вырежем часть дорожки на печатной плате БП, которая соединяет вывод резистора R40 с «корпусом», а рядом с контактной площадкой R40 просверлим отверстие 0,8мм, куда будет вставлен провод от регулятора.

Подключим питание регулятора тока +5В, для чего припаяем соответствующий провод к цепи +5Vsb на плате БП.

«Корпус» ограничителя тока присоединяется к контактным площадкам «GND» на плате БП, цепь -14В ограничителя и +14В платы БП выходят на внешние «крокодилы» для подключения к аккумулятору.

Индикаторы HL1 «Питание» и HL2 «Ограничение» закрепляются на месте заглушки, установленной вместо переключателя «110V-230V».

Скорее всего, в вашей розетке отсутствует контакт защитного заземления. Вернее, контакт, может быть, и есть, а вот провод к нему не походит. Про гараж и говорить нечего… Настоятельно рекомендуется хотя бы в гараже (подвале, сарае) организовать защитное заземление. Не стоит игнорировать технику безопасности. Это иногда заканчивается крайне плачевно. Тем, у кого розетка 220В не имеет контакта заземления, оборудуйте БП внешней винтовой клеммой для его подключения.

После всех доработок включаем БП и корректируем подстроечным резистором VR1 требуемое выходное напряжение, а резистором R8 на плате ограничителя тока – максимальный ток в нагрузке.

Подключаем к цепям -14В, +14В зарядного устройства на плате БП вентилятор 12В. Для нормальной работы вентилятора в разрыв провода +12В, либо -12В, включаются два последовательно соединённых диода, которые уменьшат напряжение питания вентилятора на 1,5В.

Подключаем дроссель пассивной коррекции коэффициента мощности, питание 220В от выключателя, прикручиваем плату в корпус. Фиксируем нейлоновой стяжкой выходной кабель зарядного устройства.

Прикручиваем крышку. Зарядное устройство готово к работе.

В заключение стоит отметить, что ограничитель тока будет работать с БП ATX (или AT) любого производителя, использующего ШИМ-контроллеры TL494, КА7500, КА3511, SG6105 или им подобным. Разница между ними будет заключаться лишь в методах обхода защит.

Ниже вы можете скачать печатную плату ограничителя в формате PDF и DWG (Autocad)

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1	Операционный усилитель	AD823	1	Замена на LM358N		В блокнот
DA2	Линейный регулятор	LM317L	1			В блокнот
VD1	Выпрямительный диод	1N4148	1			В блокнот
C1	Конденсатор	0.047 мкФ	1			В блокнот
C2	Конденсатор	0.01 мкФ	1

ЗАРЯДНОЕ УСТРОЙСТВО — ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ ИЗ ATX

   Превращаем ненужный БП от компьютера в мощное зарядное устройство — лабораторный блок питания. Пошаговая фотоинструкция. Вначале ищем компьютерный блок питания формата ATX.

   Выпаиваем всю выпрямительную часть и всё, что соединено с ножками 1, 2 и 3 микросхемы TL494. Также нужно выпаять диод, (отмечено 1 на плате) соединяющий выходную обмотку силового трансформатора с + питания TL494 – она будет питаться только от маленького «дежурного» преобразователя (у него есть не только 5V выход, но и 12V), чтобы не зависеть от выходного напряжения БП. И обратите внимание на электролит отмененным 2-ой, его оставить, он бывает от 1 до 4.7мкф. Я его меняю на 10мкфХ10в.

   Отсоединяем от схемы ножки 15 и 16 – это второй усилитель ошибки, который мы используем для канала стабилизации тока.

   Пунктиром очерчены детали, которые уже есть в БП.

   Выпрямительные диоды нужно соединить с 12-ти вольтовыми отводами вторичной обмотки силового трансформатора. Лучше поставить более мощные, например сборку 30CPQ150 – тогда можно максимальный выходной ток увеличить до 20А.

   Дроссель L1 делаем из кольца, оставив на нём только 5-тивольтовую обмотку, дроссель L2 из цепи 5V.

   Приводим схему выходной части в соответствие со схемой. Вентилятор запитываем от питания TL494 (12 нога) – так, чтобы он дул внутрь корпуса. На микросхеме ОУ LM358 (LM2904, или любой другой сдвоенный низковольтный операционник, который может работать в однополярном включении и при входных напряжениях от 0 В) собран измерительный усилитель выходного напряжения и тока, который будет давать измерительные сигналы на TL494.2*0.05ом). Питание для ОУ берём с выхода «дежурных» 5В БП ATX (обычно обозначены на плате как +5V SB или 5V STANDBY, фиолетовый провод). Нагрузка подключается к +OUT и -OUT.

   Измерительный резистор R7 – это два 5-тиваттных резистора (белые) по 0.1ом соединённые параллельно.

   Нагрузочный резистор 470ом 1 Вт ставим параллельно C5. Он нужен чтобы БП ATX без нагрузки не оставался. Ток через него не учитывается, он до измерительного резистора R7 включён. Без него, тоже работать будет, но тогда если установить более низкое напряжение при отключенной от выхода нагрузке – долго ждать, пока C4 и C5 разрядятся до нужного напряжения.

   Упаковываем все в корпус, выводим необходимые элементы, и радуемся отличному лабораторному блоку питания, он же по совместительству импульсное зарядное устройство для автомобильных аккумуляторов. Автор статьи и фото: ear

Originally posted 2019-02-16 05:58:36. Republished by Blog Post Promoter

Автомобильное зарядное устройство с защитой от КЗ из компьютерного AT блока питания своими руками

---

После зимы мне понадобилось зарядить автомобильный аккумулятор, т.к. машина стояла и аккумулятор разрядился. Своего зарядного устройства не было, приходилось просить у соседа. Решил сделать зарядное устройство для аккумулятора машины из старого компьютерного AT блока питания своими руками.

---

При поиске схемы защиты искал такую, которая смогла бы обеспечить надежную защиту как от короткого замыкания на клеммах зарядного устройства, так и от случайной переполюсовки. Мне понравился вариант схемы автора «Радио Кот_Пенсионер». Для переделки был взят AT компьютерный блок питания, мощностью 230 ватт с ШИМ TL494. Красным цветом на схеме выделены мои номиналы деталей.

---

---

Для начала, перед тем, как собирать плату защиты, нужно сделать блок питания регулируемым. Для этого, выпаиваем все резисторы с первой ноги ШИМ TL494. Запаиваем один резистор с первой ноги на линию 12 вольт на 22k, и второй – на минусовую линию на 4,7k. Затем, ко 2й ноге ШИМ TL494 подпаиваем резистор на 10k и припаиваем на средний вывод переменного резистора, сопротивлением 4,7k. Один крайний вывод переменного резистора припаиваем к 14й ноге ШИМ TL494, а другой крайний – к минусовой линии. Конденсаторы с линии -12 вольт нужно удалить, а с линии +12 вольт – заменить с большим рабочим напряжением. Еще рекомендую заменить диодную сборку с линии 5 вольт, на линию 12 вольт. Теперь AT блок питания становится регулируемым. Можно проверить это, подключив, не забыв в разрыв сетевого провода вставить лампу накала.

---

---

Сборку схемы защиты и стабилизации тока собираем по схеме. Диоды можно использовать любые импульсные. Транзистор T1 можно использовать  STP75NF75, IRF3205, FIR120N06P или любой другой N-канальный, у которого сопротивление Rds равно или меньше 0,01 Ом. Транзистор T2 – любой PNP, у которого Hfe меньше 100, чтобы предотвратить ложные срабатывания от наводок. Хорошо подходят высоковольтные. Можно использовать в качестве транзистора T2 следующие: КТ521А, 2SA1767, 2N6520, MPSA92, BF493S, BF421, BF423 и т.д. Резистором R6 задается минимальный ток, а R4 – максимальный.

---

---

В схеме использовал китайский вольтамперметр DSN-VC288, рассчитанный на 10 ампер. Провода, идущие к шунту, советую заменить на более мощные.

---

Схему зарядного устройства с защитами для аккумуляторов 12 вольт из компьютерного блока питания, печатную плату и STL файлы для печати пластиковых элементов на 3D принтере можно скачать ЗДЕСЬ.

---

батарей — Зарядка батареи от компьютерного блока питания?

батареи — Зарядка батареи от компьютерного блока питания? — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 6 лет, 11 месяцев назад

Просмотрено 21к раз

\ $ \ begingroup \ $

У меня новый компьютерный блок питания ATX мощностью 600 Вт.Я соединил зеленый и черный провода вместе, чтобы блок питания включался при подключении. Я хотел зарядить свою пустую батарею на 12 В постоянного тока, не нанося ей повреждений «или не перегревая ее с помощью блока питания». Я знаю цветовые коды блока питания ATX (черный = земля / 0 В, оранжевый = 3,3 В, красный = 5 В, желтый = 12 В). Я видел, как некоторые люди использовали контроллер, чтобы «ограничить передачу». Я не хочу повредить аккумулятор или блок питания для использования в будущем. Поскольку у меня нет мультиметра … РЕДАКТИРОВАТЬ: Я забыл упомянуть, что я подключил желтый (12 В) от БП к «+» на батарее, а черный (земля / 0 В) от БП к «-» на батарее.Вопрос: Правильно ли я сделал?

Создан 01 июл.

ОмегаЭкстерн

13111 золотой знак11 серебряный знак44 бронзовых знака

\ $ \ endgroup \ $ 2 \ $ \ begingroup \ $

1. Аккумулятор с номинальным напряжением 12 В обычно заряжается чуть более высоким напряжением.Если это свинцово-кислотный аккумулятор — это напряжение должно быть 13,8 — 14,4 В.

2. Блок питания компьютера определенно не предназначен для подключения к батарее. Частично разряженный аккумулятор 12 В может иметь напряжение выше 12 В. Если подключить его к блоку питания компьютера — можно питать блок питания энергией. Блок питания «увидит» слишком высокое напряжение на своем выходе и попытается снизить его до 12 В. В зависимости от конструкции этого блока питания могут случиться неприятности.

3. В любом случае вам понадобится схема для ограничения тока или схема зарядки аккумулятора.В зависимости от типа и размера батареи — возможно, вы повредите батарею или блок питания. Аккумулятор может даже взорваться, поэтому никогда не пытайтесь зарядить его, если не можете измерить ток.

4. Многие (если не все) компьютерные блоки питания не могут работать без минимальной нагрузки. Запрещается включать питание компьютера без нагрузки.

Если у вас нет мультиметра и вообще нет опыта работы с электроникой — я бы порекомендовал вам купить зарядное устройство для этого конкретного типа (химического состава) и размера батареи.

Создан 01 июля ’14 в 18: 552014-07-01 18:55

КамилКамил

5,52888 золотых знаков3434 серебряных знака5656 бронзовых знаков

\ $ \ endgroup \ $ 3 Очень активный вопрос .Заработайте 10 репутации, чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

способов сделать свое собственное зарядное устройство

Зарядное устройство для автомобильного аккумулятора — необходимость для каждого автовладельца.Крайне важно, чтобы зарядное устройство было у вас дома и куда бы вы ни пошли, чтобы иметь запасной план на случай, если ваш автомобиль заглохнет.

Что такое автомобильное зарядное устройство для самостоятельной сборки? DIY — автомобильное зарядное устройство для самостоятельной сборки. Вы можете настроить и изготовить зарядное устройство, используя различные типы источников питания, которые есть у вас дома.

Источники питания, которые не используются в ваших старых компьютерных наборах, могут быть преобразованы в ваше собственное автомобильное зарядное устройство.

Как сделать в домашних условиях автомобильное зарядное устройство на 12 В

Есть разные способы и способы изготовления зарядного устройства в домашних условиях. Один из популярных способов создать автомобильное зарядное устройство для самостоятельной сборки — использовать блок питания старого компьютера. Вы можете превратить его в зарядное устройство для автомобильного аккумулятора дома.

1. Использование блока питания ПК

Теперь блок питания ПК можно преобразовать для использования в качестве зарядного устройства для автомобильного аккумулятора. Зарядное устройство для автомобильного аккумулятора своими руками простое и удобное в использовании.

Не нужно тратить слишком много денег на автомобильное зарядное устройство. Этот подручный инструмент может вам очень помочь и сэкономить много денег.

Вот пошаговая инструкция ниже:

1. Достаньте желтые провода и подключите его к разъему. Он будет служить вам 12 В. Повторите то же самое для черных проводов, но все будет наоборот. Теперь у вас есть разъемы.
2. Включите зарядное устройство. Ваше 12 В в вашем блоке питания не будет вашим основным напряжением.
3. Подключите провод к резистору и к кабелю 5 В, который оказался красным. Самый простой способ сделать это — подключить черный и красный провода к автомобильной лампочке с напряжением 12 В, которое будет вашим резистором.
4. Замкните соедините черный и серый провод вместе. Он сообщит вам, что питание уже включено. Цвета проводов отличаются от блоков питания. Проследите, чтобы питание было включено.
5. Включите блок питания, группа должна заработать, и вентилятор должен закрутиться, а лампочки должны быть включены.
6. Разъемы необходимо проверить мультиметром.

Необходимых вам инструментов:

● Источник питания Smps
● Удлинители питания
● Проверка напряжения мультиметром
● Разъем аккумулятора 12 В
● Трехконтактный провод питания
● Разъем аккумулятора

2. Использование блока питания At / ATX

Еще один способ сделать автомобильное зарядное устройство самостоятельно — использовать блок питания ATX. Блок питания ATX может быть мощным автомобильным зарядным устройством. Вам понадобится только блок питания ATX с указанной управляемой схемой.Это может быть что угодно между TL 494 или эквивалентом KIA494, DBL494 или GL494.

Необходимых вам инструментов:

● Резистор 15К
● Светодиод
● Резистор 680
● Потенциометр
● Зажимы соединителя

Выполните следующие действия:

1. При изготовлении зарядного устройства вам понадобится потенциометр на контакте 1 разъема 494 или любой его аналог, а также резистор 15 кОм, подключенный к отрицательному полюсу.
2. Отрегулируйте его до 13,8 В, и вы можете сказать, что ваше зарядное устройство в порядке.Если вы не можете использовать 13,8 В, попробуйте заменить резистор 15 кОм на 10 кОм.
3. Зарядное устройство готово к работе. Вы можете помочь окружающей среде, повторно используя старый ATX или блок питания.

3. Создание автомобильного зарядного устройства на солнечной батарее

Автомобильное зарядное устройство на солнечной батарее — один из самых практичных способов сэкономить деньги. Полезно иметь зарядное устройство на солнечной батарее. Но было бы интереснее создать собственное автомобильное зарядное устройство на солнечной батарее.

При длительном хранении автомобиля аккумулятор начинает разряжаться.Солнечные батареи — это практичный способ сохранить заряд автомобильного аккумулятора. Выберите солнечную панель с высокой мощностью, которую можно удобно разместить на лобовом стекле автомобиля или повесить на окно.

Найдите солнечное зарядное устройство, которое можно легко использовать, вставив его в прикуриватель. В большинстве случаев такие панели используются в качестве зарядных устройств, но даже если у вас большая батарея, существует опасность перезарядки.

Однако эти солнечные батареи редко подвергаются обману.Вам больше не понадобится контроллер заряда.

Можно ли зарядить автомобильный аккумулятор от сетевой розетки?

Да, еще можно зарядить автомобильный аккумулятор от розетки. Однако вам все равно нужно использовать автомобильное зарядное устройство. Однако есть некоторые незначительные отличия в работе автомобильных зарядных устройств. Процесс такой же.

Вы можете заряжать аккумулятор в машине, если живете в городе. Вы должны удалить аккумулятор для выставления счета.Обязательно заряжайте аккумулятор на улице или в гараже на случай, если аккумулятор перегреется и взорвется.

Всегда соблюдайте меры безопасности при зарядке аккумулятора, чтобы снизить риск взрыва.

Вот как использовать розетку для зарядки автомобильного аккумулятора:

Шаг 1: Сначала нужно наполнить аккумулятор дистиллированной водой до внутренних пластин. Этот процесс не требуется для герметичных и необслуживаемых аккумуляторов.Не переполняйте аккумулятор. Кислота элемента расширяется при зарядке.
Шаг 2: Убедитесь, что удалили все украшения при выполнении этого процесса. Это необходимо для снижения риска ожога при коротком замыкании.
Шаг 3: Вы должны подключить красный провод к положительной клемме аккумулятора. Встряхните соединитель несколько раз, чтобы убедиться, что он плотно прилегает к штырю ячейки.
Шаг 4: Попробуйте подключить черный провод к отрицательной клемме аккумулятора.Снова встряхните разъем, чтобы надежно закрепить его на клемме аккумулятора.
Шаг 5: Убедитесь, что бензин и другие легковоспламеняющиеся вещества не находятся рядом с аккумулятором и зарядным устройством, а также не находятся в других источниках огня, таких как тряпки и газеты.
Шаг 6: Следуйте инструкциям, прилагаемым к зарядному устройству, и подключите его к розетке. Престо! Вы закончили и успешно использовали розетку для зарядки аккумуляторов.

Необходимых вам инструментов:

● Зарядное устройство
● Дистиллированная вода
● Заряжаемый аккумулятор

Есть ли места, где можно купить комплект для самостоятельного зарядного устройства?

Есть много разных мест или автомобильных магазинов, где продаются комплекты зарядных устройств для самостоятельной сборки.Они предлагают множество вариантов для вашего проекта зарядного устройства.

Вот некоторые из магазинов, которые предоставляют комплекты зарядных устройств для ваших домашних работ.

1. На Amazon.com. У них есть множество комплектов зарядных устройств DIY. Вы можете заказать эти наборы в Интернете. Вы также можете просмотреть их продукты на их веб-сайте Amazon.com и сравнить их с другими продуктами.
Вы должны основывать свое решение на технических характеристиках продукта и отзывах людей, которые использовали и пробовали этот продукт.Это проверенный и надежный способ получить лучший продукт в Интернете.
2. Bangood.com. Это еще один онлайн-портал, который предлагает комплект для самостоятельного зарядного устройства. Как и Amazon.com, Bangood доставляет свой продукт через Интернет. Они продают комплекты автомобильных зарядных устройств в Интернете.

Лучшие модели автоматических зарядных устройств DIY, которые вы можете купить на Amazon

1. Комплект для самостоятельного изготовления зарядного устройства для аккумулятора Fidget Engine 1. Вы можете ощутить это чувство выполненного долга с этим комплектом для зарядного устройства DIY Fidget Engine.После завершения сборки DIY вы также можете использовать его в качестве стартового набора для прыжков.

Может приводить в действие бензиновые автомобили и транспортные средства. Он также может заставить автомобиль работать, даже если аккумулятор уже разряжен.

Вы также можете использовать его как внешний аккумулятор в своих электронных устройствах, таких как мобильные телефоны, iPhone, iPod и многие другие. Он оснащен светодиодом, который может обеспечить достаточное освещение в ночное время.

Плюсы:

● Вы также можете использовать его как стартовый комплект для прыжков.
● Может приводить в действие бензиновые автомобили и транспортные средства.
● Он может включиться, даже если аккумулятор уже разряжен.
● Его можно использовать как внешний аккумулятор.
● Поставляется со светодиодом.

Минусы:

● Гарантия.

Спецификация продукта:

Марка: Двигатель Fidget
Модель: Комплект для сборки
Выход: 5V / 2A
Вход: 15V / 1A
Время зарядки: 4 часа

2.Комплект для самостоятельного зарядного устройства SUNWALK 5W 12V. Это зарядное устройство для самостоятельной сборки Sunwalk создано с высокой эффективностью в небольшой солнечной батарее. Его можно преобразовать в более значительную нагрузку, которая включает в себя гораздо большее напряжение и заряды.

Поставляется в небольшом портативном размере с оригинальным корпусом. Эти солнечные батареи могут дать энергию для удобного домашнего использования с бесплатной зеленой энергией, поступающей от нашего солнца.

Плюсы:

● Это зарядное устройство для солнечных батарей своими руками.
● Поставляется в небольшом портативном размере.
● Имеет творческий корпус.
● Это полиэтиленовая пленка с защитой.

Минусы:

● Гарантия.

Спецификация продукта:

Марка: Sunwalk
Модель: 5W 12V

Можно ли использовать зарядное устройство 12 В для зарядки автомобильного аккумулятора?

Конечно, вы можете зарядить автомобильный аккумулятор с помощью зарядного устройства на 12 В, но вам придется подождать не менее 24 часов.Это предписанное время для приличного заряда аккумулятора. Это также зависит от того, насколько разряжена ваша батарея.

Зарядные устройства для автомобильных аккумуляторов своими руками — яркая идея. Это может помочь вам сэкономить много денег, и в то же время у вас может быть что-то, что поможет вам по пути на работу или в школу. Вам никогда не придется беспокоиться о том, чтобы застрять в глуши.

зарядка автомобильного аккумулятора от блока питания компьютера

Большое спасибо, ребята, за вашу помощь,
, теперь мне нужно знать, регулирую ли я выходное напряжение источника питания до 13.4 или 13,8 вместо 12
и подключить к автомобильному аккумулятору.
будет ли он заряжать его или нет.
и очень просто объясните мне, почему блок питания после модификации дает 13,4 вольт при 33 ампер не считается приличным зарядным устройством? !!
, если у вас есть необходимое напряжение и сила тока, что может пойти не так и как это может повлиять на срок службы батареи ?!

Друг мой, ничто не заменит хороший трансформатор. Свитчеры хороши до тех пор, пока не перестанут работать, потому что сгорела какая-то деталь.Если у вас есть подходящие напряжение и сила тока, вы можете зарядить аккумулятор. Я говорю в контексте надежности и долговечности конструкции. Хорошие зарядные устройства с трансформаторами можно передавать от поколения к поколению пользователей, но коммутатор будет работать до тех пор, пока не остановится какой-нибудь вентилятор из-за плохого качества или пыли. Пожалуйста, не поймите меня неправильно, я просто хочу сэкономить ваше время и деньги.

Посмотрите этот проект:

Контроллер заряда для свинцово-кислотных аккумуляторов 12 В или аккумуляторов SLA
https: // electronicsewhere.blogspot.com/2012/04/charge-controller-for-12v-lead-acid-or.html

У вас есть исходный код, и вы можете регулировать токи или функции зарядного устройства в соответствии с вашими потребностями.

Второй проект:

Зарядное устройство для аккумуляторов глубокого цикла на 12 В (проект не для батарей глубокого цикла, они просто так называют проект. Вы можете регулировать токи в фазах зарядки, по умолчанию проект достигает 16 А)
https://www.siliconchip.com.au/cms/A_103191/article.html

У вас есть исходный код, и вы можете регулировать токи или функции зарядного устройства в соответствии с вашими потребностями.

Вы понимаете, что я не могу разместить весь проект на форуме.

Простое и дешевое решение:

Зарядное устройство с использованием LM338K (корпус TO-3) ограничено током до 5 А
Вы можете установить плавающее напряжение 13,5 В и 13,8 В в зависимости от температуры, ток ограничен внутри LM338K . Конденсатор 4700uF не нужен, замените его на 220uF-330uF.

Пример для тока до 10 А вы можете увидеть здесь:
https://wiringschematic.net/lm338-based-1-20v-10a-adjustable-dc-power-supply-wiring/

Вы можете даже сделать небольшие интеллектуальные улучшения этого зарядного устройства с выбором резисторов вручную или каким-либо контроллером или микроконтроллером, и тем самым выбрать выходное напряжение для зарядки.

или посмотрите этот проект:

AVR450: Зарядное устройство для SLA, NiCd, NiMH и Li-Ion аккумуляторов
https: // www.atmel.com/Images/doc1659.pdf

Есть масса проектов и дизайнов, я не могу опубликовать их много из-за правил и авторских прав, но ваша клавиатура встает между вами и Интернетом и полем поиска Google ….

Мой совет по безопасности специально для зарядных устройств:
Когда вы делаете зарядные устройства для аккумуляторов LA, убедитесь, что они безопасны и их можно оставить без присмотра долгое время, чтобы зарядные устройства полностью контролировали запуск и остановку, а также напряжение и Текущий.Детали должны иметь соответствующие размеры для работы, и всегда использовать хорошие детали. Печатная плата должна быть защищена вместе с частями на ней защитным покрытием, чтобы избежать попадания влаги, кислоты и других вещей, которые могут разрушить печатную плату, дорожки и детали на ней. Используйте металлический корпус для зарядного устройства с температурной защитой, также хороши предохранитель и варистор.

: wink:

ATX PSU преобразован в автомобильное зарядное устройство — часть 1

Несколько месяцев назад мой друг подарил мне материнскую плату старого неисправного блока питания ATX, чтобы я мог использовать ее в качестве источника запчастей.Все это была только заполненная печатная плата. Без крышек, без охлаждающего вентилятора и т. Д.

Ну, несколько дней назад мне позвонил мой младший брат Аристос. Он рассказывал мне о некоторых проблемах, которые у него были с его машиной, в частности, с неисправным переключателем, который недавно оставил его с полностью разряженной батареей рано утром, когда ему нужно было уйти на работу … Во время обсуждения он начал спрашивать меня о детали для того, чтобы он определился с покупкой хорошего автомобильного зарядного устройства. Тогда у меня возникла идея! Чтобы увидеть, что не так с той печатной платой, которую я имел в наличии, и вместо того, чтобы использовать ее в качестве источника запчастей, я мог бы восстановить ее, а затем модифицировать, сделав из нее автомобильное зарядное устройство на 12 В для моего брата.

Вы можете увидеть эту печатную плату ниже:

Я нашел все эти недостающие части из того, что у меня было утилизировано, и мне удалось восстановить их до приемлемого окончательного вида блока питания после ремонта и модификации.

Ниже вы можете увидеть его окончательную форму после завершения всех работ по модификации.

Когда я начал его устранять, я заметил, что предохранитель не поврежден. Это были хорошие новости, так как я понял, что у него проблема «не запускается».

Пока мне очень повезло, и теперь все стало намного проще. У меня уже были хорошие новости, что первичные переключатели не были повреждены. Тем не менее я обычно доказывал это, проводя статические измерения на них. Все было в идеальной форме, как я и ожидал.

Я продолжил быструю проверку полупроводников вторичной обмотки, не ожидая снова найти там что-нибудь не так. Просто для подтверждения того, что эта сторона тоже исправна. Кроме того, я «просканировал» все электролитические крышки на предмет плохого СОЭ.Проблем не обнаружено.

Настало время динамических проверок. Я подключил «мягкий предохранитель» (контрольную лампу) последовательно к входу сети и включил его в сеть. Я видел только короткое свечение лампы и ничего. Это тоже хороший знак. Затем я проверил резервный источник питания, эти 5 В на фиолетовом кабеле, и это тоже было нормально.

Следующие ниже тесты напряжения, которые я проводил для выпрямления и фильтрации сети, были в порядке, мой вспомогательный (резервный) блок питания был уже в порядке, и напряжение на ИС ШИМ-модулятора было, но при попытке подать питание на его выходах не было сигнала на управляют силовыми транзисторами.

В этом блоке питания используется микросхема ШИМ TL494, хорошо известная уже несколько десятилетий. Насколько я помню, впервые я увидел эту микросхему еще в начале восьмидесятых. В то время я присоединился к обслуживающему персоналу Panasonic здесь, в Афинах, Греция. Фактическая ИС была эквивалентной версией того TL494. Это был μPC494 японской компании NEC. В то время я был настолько поражен тем, как работает этот блок питания после того, как я его отремонтировал, что купил несколько частей этого чипа, чтобы начать с ним экспериментировать … Первая любовь … никогда не забытый … Этот чип познакомил меня с магией мир SMPS… Это были времена…

Итак, теперь я очень хорошо знал, что мне делать дальше.Я проверил все напряжения на контактах этой ИС, чтобы определить возможное состояние «запрета вывода». По замерам ничего существенного не обнаружено. Частота пилообразного генератора была на месте, но «опорный сигнал 5 В» отсутствовал, и на его выходах не было активности. Так что решение было легким. Эту микросхему следует заменить. Действительно, после замены и повторного подключения блока питания к сети (после перемычки свободных клемм зеленого кабеля с черным на конце разъема материнской платы, что соответствует команде запуска) вентилятор, который я уже подключил к нему, начал вращаться.Признак того, что реставрация уже сделана, присутствовало. Я также доказал это, измерив его выходные напряжения, которые были на правильном уровне.

Кроме того, поскольку у меня не было дальнейшего намерения использовать этот блок питания для питания компьютера хотя бы один раз, и чтобы упростить работу в случае его возможного нового ремонта в будущем, я решил снимите его, удалив все ненужное с вторичной стороны печатной платы. Другими словами, я удалил все компоненты, связанные с выходами + 5V и + 3,3V, а также все, что с ними связано, и сохранил эти компоненты в качестве запасных частей для будущего ремонта.Я оставил там только выходную схему + 12В.

Вы можете увидеть почти голую вторичную сторону печатной платы вместе с компонентами, которые я удалил, ниже:

Однако мне нужно было решить две основные проблемы. Первым было выходное напряжение.

Как известно, для зарядки автомобильного аккумулятора на 12 В требуется немного более высокое напряжение, чем это. В остальном зарядки вообще нет. Типичное напряжение, используемое в автомобилях, составляет 14,4 В. Для автономного использования (поддержание постоянного заряда батареи в течение долгого времени в режиме ожидания) типичное напряжение составляет 13,5 В.Итак, мне пришлось увеличить выходное напряжение этого БП…

А вот мой брат был очень требователен! Ему нужна была не только функция ускоренного заряда, но и «поддерживающая» или «плавающая». Поэтому мне пришлось учесть это требование и предоставить ему два переключаемых выходных напряжения. Один для ускоренного заряда, который я решил составлять 14,7 В, а другой, для плавающей функции, на 13,2 В.

Вторая проблема, которую необходимо было решить, заключалась в очевидной необходимости включения в него защиты по ограничению тока, которая защищала бы его от перегрузки, а также от случайного короткого замыкания зажимов выходного кабеля перед их подключением к заряжаемой батарее.Изначально этот БП не имел такой схемы защиты ни на одном из своих выходов. Это объясняет причину мгновенного выхода из строя различных силовых полупроводников, когда эти дешёвые блоки питания либо превышают максимальную выходную мощность, либо, особенно, когда их выходы сталкиваются с коротким замыканием.

Щелкните ЗДЕСЬ , чтобы перейти к Части 2

Эта статья была подготовлена ​​для вас Пэрис Азис из Афин, Греция. Ему 59 лет, и у него более 30 лет опыта в ремонте электроники, как бытовой, так и промышленной электроники.Он начал как любитель в возрасте 12 лет и закончил свою профессиональную карьеру старшим техником-электронщиком. Он был специалистом по всему спектру ремонта бытовой электроники (: вентильные радио и ТВ-приемники, транзисторные цветные ЭЛТ-телевизоры, аудиоусилители, катушечные и кассетные магнитофоны, автоответчики и телефакс, электрические утюги, микроволновые печи и т. Д.) сначала работал в официальных сервисных отделах National-Panasonic, а затем в JVC, в их помещениях в Афинах.

Затем он присоединился к телекоммуникационной отрасли, проработав в течение 20 лет техником по технической поддержке в секторе DMR (: станции передачи цифрового микроволнового радио), закончив свою карьеру в этой сфере. Теперь он снова любитель!

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о публикации приветствуется. Пожалуйста, оставьте это в комментариях.

P.S- Если вам понравилось это читать, щелкните здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам — спасибо!

Нравится (83) Не нравится (1)

Автомобильное зарядное устройство для ноутбуков

Цены, спецификации, наличие и условия предложений могут быть изменены без предварительного уведомления. Ценовая защита, соответствие цен или гарантии цен не распространяются на внутридневные, ежедневные предложения или ограниченные по времени рекламные акции. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары.Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, типографике или фотографиях. Правильные цены и рекламные акции подтверждаются во время размещения вашего заказа. Эти условия применяются только к продуктам, продаваемым на HP.com; предложения реселлеров могут отличаться. Товары, продаваемые на HP.com, не подлежат немедленной перепродаже. Заказы, не соответствующие условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые заказчики не имеют права.

Рекомендованная производителем розничная цена HP предоставляется со скидкой. Рекомендуемая производителем розничная цена HP указана либо как отдельная цена, либо как сквозная цена, а также указана цена со скидкой или рекламная цена.Скидка или рекламная цена указывается наличием дополнительной более высокой сквозной цены MSRP

Следующее относится к системам HP с Intel 6-го поколения и другим процессорам будущего поколения в системах, поставляемых с Windows 7, Windows 8, Windows 8.1 или Windows Системы 10 Pro, пониженные до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. В разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https: // support.microsoft.com/lifecycle

Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США и / или других странах.

Гарантия для дома доступна только для некоторых настраиваемых настольных ПК HP. Потребность в обслуживании на дому определяется представителем службы поддержки HP.Заказчику может потребоваться запустить программы самопроверки системы или исправить обнаруженные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.

HP передаст в Bill Me Later® информацию о вашем имени и адресе, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего приложения. Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.

Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10.Системам может потребоваться обновленное и / или отдельно приобретенное оборудование, драйверы, программное обеспечение или обновление BIOS, чтобы в полной мере использовать все возможности Windows 10. Windows 10 обновляется автоматически, что всегда включено. Могут применяться сборы интернет-провайдеров, и со временем могут применяться дополнительные требования для обновлений. См. Http://www.microsoft.com.

Соответствующие критериям HP Rewards продукты / покупки определяются как продукты / покупки из следующих категорий: принтеры, ПК для бизнеса (марки Elite, Pro и Workstation), выберите аксессуары для бизнеса и выберите Чернила, тонер и бумага.

Автомобильные зарядные устройства и адаптеры для ноутбуков

Все остальные товарные знаки являются собственностью соответствующих владельцев
Для получения информации о гарантии посетите веб-сайт ниже и выберите Местоположение: www.dell.com/servicecontracts

Celeron, Intel, логотип Intel, Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками корпорации Intel или ее дочерних компаний.

© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США.С. и др. Страны.

* Возврат : 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время. Возврат телевидения подлежит оплате за возврат. См. Dell.com/returnpolicy.

Предложения могут быть изменены, не суммируются с другими предложениями. Применяются налоги, сборы за доставку и другие сборы. Предложение по бесплатной доставке действует в континентальной части США (кроме Аляски и П.О. Адреса ящиков). Предложение не действует для торговых посредников. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.

* Награды начисляются на ваш онлайн-счет Dell Rewards Account (доступный через вашу учетную запись Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа. Срок действия вознаграждения истекает через 90 дней (кроме случаев, когда это запрещено законом). Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Проверьте актуальную информацию о балансе вознаграждений на сайте Dell.com My Account.Вознаграждение до 6% только при покупке предпочтительной учетной записи Dell. Вознаграждение до 3%, если вы потратите 800 долларов в течение 12 месяцев на все остальные покупки. Продукты Bose имеют право на вознаграждение до 3%. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода. Покупки в аутлетах не дают права на вознаграждение. Ускоренная доставка недоступна для некоторых мониторов, батарей и адаптеров и доступна только в континентальной части США (кроме Аляски). Существуют и другие исключения. Недействительно для торговых посредников и / или онлайн-аукционов.ПРЕДПОЧТИТЕЛЬНЫЙ СЧЕТ DELL (DPA): Предлагается резидентам США компанией WebBank, членом FDIC. Налоги и доставка являются дополнительными и варьируются. Выплаты равны более 3% от New Balance или 20 долларов США. Минимальная процентная ставка составляет 2,00 доллара США. Dell и логотип Dell являются товарными знаками Dell Inc.

Любой, кто когда-либо пытался модифицировать блок питания atx для питания мониторов или ноутбука и т. Д. — Cases and Mods

Блок питания компьютера выдает 12 В, 5 В и 3,3 В — ему все равно, что подключено к кабелям, пока он получает команду на включение (два провода в 24-контактном разъеме соединены вместе), он будет выводить питание на все кабели.

Так что да, вы можете включить монитор или ноутбук.

Монитор будет иметь либо цилиндрический разъем постоянного тока, либо встроенный источник питания, который принимает 110/220 В и выдает напряжение, необходимое для монитора внутри — обычно 30 … 60 В для светодиодной подсветки или около 20 В для инвертора CFL. (если задняя подсветка старого типа), может быть, 12..24 В для усилителя звука, если у монитора есть динамики или выход для наушников, и обычно 5 В или 3.3в для собственно процессора, который принимает сигнал с видеокарты и выводит его на жк-панель.

Если вам повезло, и у монитора есть разъем для цилиндрического разъема 12 В постоянного тока и адаптер на 12 В, вы можете легко купить разъем цилиндрического разъема и подсоединить провода от него к источнику питания atx и запитать монитор.

Если это другое напряжение, например 16 В или 18 В — обычные напряжения для адаптеров для ноутбуков, поэтому производитель мониторов может выбрать его, потому что это будет означать, что они могут получить дешевые серийные уже сделанные адаптеры от таких компаний, как Delta или FSP, и связать их со своими мониторами вместо потратив деньги на создание собственных источников питания, вам придется купить повышающий преобразователь постоянного тока в постоянный, который повысит напряжение 12 В от источника питания atx до этого значения.

Если у монитора есть встроенный источник питания, вы можете проанализировать этот источник питания и посмотреть, какие напряжения он выдает, и использовать повышающие и понижающие преобразователи постоянного / постоянного тока и произвести необходимые напряжения с помощью этих преобразователей, так что вы можете в основном подключить стандартный разъем типа «бочонок» и подайте на монитор напряжение 12 В от блока питания компьютера.

Проблема в том, что для удешевления мониторов некоторые мониторы будут иметь печатную плату источника питания, интегрированную со схемой подсветки, которая выдает напряжение 30-60 В или что-то еще, необходимое для освещения светодиодов, поэтому, если вы хотите полностью снять плату источника питания чтобы освободить место внутри монитора, вам придется покупать светодиодную плату драйвера отдельно (они доступны на ebay и в других местах)… просто значит, что это дороже.

Что касается ноутбуков, то да, вы можете запитать их от компьютерного блока питания.

Если он использует адаптер для ноутбука 12 В, это просто, вы можете отрезать кабель или отсоединить кабель от адаптера и подключить его к источнику питания atx.

Если это другое напряжение, вам нужно либо изменить источник питания для вывода этого более высокого напряжения (что не всегда возможно), либо вам придется добавить повышающий преобразователь постоянного тока в постоянный, чтобы поднять 12 В до 16 или 18 В. или 18.5 В или любое другое напряжение, которое он использует.

У некоторых ноутбуков есть 3-контактный разъем, где на 3-й контакт фактически поступает цифровой сигнал, отправляемый микросхемой в адаптере, который сообщает ноутбуку, что это подходящее зарядное устройство и что оно может обеспечивать некоторое количество энергии … например, зарядное устройство может сказать «Я дорожное зарядное устройство, и я могу работать только на 35 Вт» или зарядное устройство могло бы сказать «Я зарядное устройство для больших мальчиков, которое может работать на 90 Вт» — на основе этих данных ноутбук может включать или отключать выделенную видеокарту или уменьшать частоты процессора, чтобы батарея могла заряжаться во время работы ноутбука.

Если в ноутбуке есть такая система, вы все равно можете это сделать, но правильным способом было бы открыть настоящий адаптер для ноутбука и определить чип, который отправляет этот сигнал, снять его и переместить на свою крошечную печатную плату, а затем вы Я бы повторно использовал оригинальный кабель — чип, вероятно, будет питаться от 3,3 В или 5 В, и у вас есть это на блоке питания atx (или вы могли бы использовать дешевый 50-центовый линейный регулятор для получения необходимого напряжения)

Некоторые современные ноутбуки заряжаются через usb… они вступают в переговоры и переключаются на 12 В или 20 В, чтобы поддерживать низкий ток.

С такими ноутбуками вы можете получить совместимое автомобильное зарядное устройство, которое питается от прикуривателя и имеет напряжение 12 В … так что вы можете легко вынуть печатную плату изнутри автомобильного зарядного устройства и подключить провода 12 В и заземления от источника питания atx и зарядное устройство не мудрее.
