Автомобильные предохранители: типы, функции и замена

Что такое блок предохранителей в автомобиле. Где находится блок предохранителей. Как работают автомобильные предохранители. Какие бывают типы автомобильных предохранителей. Как заменить перегоревший предохранитель в машине.

Что такое блок предохранителей в автомобиле

Блок предохранителей в автомобиле выполняет ту же функцию, что и щиток с предохранителями в доме — защищает электрическую систему от перегрузок и коротких замыканий. В нем располагаются все предохранители и реле электрической системы машины.

Основные задачи автомобильного блока предохранителей:

• Контроль электрических токов, протекающих через различные системы автомобиля
• Защита электрических компонентов от повреждения в случае короткого замыкания
• Распределение электропитания на конкретные узлы и агрегаты

В современных автомобилях обычно имеется 2-3 отдельных блока предохранителей:

• Основной блок с высоковольтными предохранителями и реле двигателя
• Дополнительный блок с предохранителями и реле для различных аксессуаров
• Вспомогательный блок (не во всех моделях)

В каждом слоте блока находится отдельный предохранитель, отвечающий за подачу питания на определенный электрический компонент — фары, радио, салонное освещение и т.д.

Расположение блока предохранителей в автомобиле

Местонахождение блока предохранителей зависит от марки, модели и года выпуска автомобиля. Однако есть несколько наиболее распространенных мест размещения:

• Под приборной панелью со стороны водителя
• Под приборной панелью со стороны пассажира
• Под капотом
• В багажнике

Если вы не можете самостоятельно обнаружить блок предохранителей, рекомендуется:

1. Обратиться к руководству по эксплуатации автомобиля
2. Найти схему расположения предохранителей для вашей модели
3. Выполнить поиск в интернете по запросу «расположение блока предохранителей + марка и модель автомобиля»

Важно отметить, что использование предохранителей неподходящего номинала может привести к серьезным проблемам. Всегда сверяйтесь со схемой и используйте предохранители с правильной силой тока и типом для вашего автомобиля.

Принцип работы автомобильных предохранителей

Автомобильные предохранители — это важнейшие элементы защиты электрической системы машины. Их основная задача — разрывать электрическую цепь при превышении допустимой силы тока, предотвращая тем самым повреждение компонентов и возможное возгорание.

Как работает автомобильный предохранитель:

1. Внутри корпуса предохранителя находится металлическая полоска, соединяющая два контакта
2. При нормальной работе ток проходит через эту полоску
3. Если сила тока превышает номинальное значение, металлическая полоска расплавляется
4. Разрыв полоски приводит к размыканию цепи и прекращению подачи тока
5. Это защищает электрические компоненты от повреждения

Почему это важно? Без предохранителей большой перегрузочный ток мог бы привести к:

• Перегреву проводов
• Расплавлению изоляции
• Короткому замыканию
• Возгоранию электропроводки

Таким образом, перегорание предохранителя — это защитная мера, предотвращающая более серьезные проблемы с электрикой автомобиля.

Основные типы автомобильных предохранителей

В современных автомобилях используется несколько типов предохранителей. Наиболее распространенными являются ножевые предохранители, которые были введены в 1970-х годах. Они различаются по размеру и номинальному току.

Основные типы ножевых предохранителей:

1. Микро (Micro):
   • Самый маленький тип
   • Выпускается в версиях с 2 контактами (micro2) и 3 контактами (micro3)

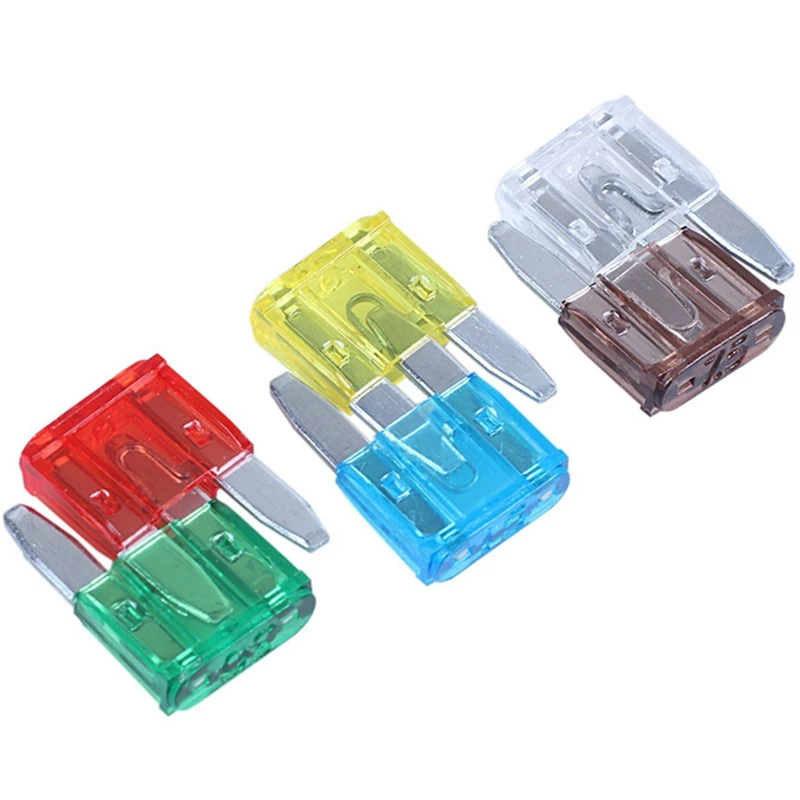

2. Мини (Mini):
   • Меньше стандартного размера
   • Обозначаются как APM или ATM
   • Существует низкопрофильная мини-версия
3. Стандарт (Standard):
   • Наиболее распространенный тип
   • Используется в большинстве легковых и грузовых автомобилей
   • Обозначаются как APR, ATC или ATO
4. Макси (Maxi):
   • Используется для высоких токов и тяжелых условий эксплуатации
   • Обозначается как APX
   • Имеет более высокие номиналы по току

Важно отметить, что большинство автомобильных предохранителей рассчитаны на работу в электрических системах с напряжением 12 В. Они имеют цветовую маркировку, соответствующую определенному номинальному току, который обычно указан на верхней части предохранителя.

Как определить перегоревший предохранитель

Определение перегоревшего предохранителя — важный навык для любого автовладельца. Это поможет быстро выявить причину неисправности электрооборудования и устранить проблему. Вот несколько способов, как можно определить, что предохранитель перегорел:

1. Визуальный осмотр:
   • Извлеките предохранитель из блока
   • Поднесите его к источнику света
   • Если металлическая полоска внутри разорвана или расплавлена, предохранитель перегорел
2. Использование тестера:
   • Некоторые блоки предохранителей комплектуются специальным тестером
   • Прикоснитесь контактами тестера к обоим концам предохранителя
   • Если лампочка тестера не загорается, предохранитель перегорел
3. Проверка мультиметром:
   • Установите мультиметр в режим проверки целостности цепи
   • Прикоснитесь щупами к контактам предохранителя
   • Если мультиметр показывает бесконечное сопротивление, предохранитель перегорел
4. Проверка работы оборудования:
   • Если какой-то электрический компонент перестал работать, проверьте соответствующий предохранитель
   • Найдите его по схеме блока предохранителей
   • Осмотрите или протестируйте его, как описано выше

Помните, что перегорание предохранителя — это симптом проблемы, а не сама проблема. Если предохранитель постоянно перегорает после замены, необходимо искать причину в соответствующей электрической цепи.

Пошаговая инструкция по замене предохранителя

Замена перегоревшего предохранителя — несложная операция, которую можно выполнить самостоятельно. Вот подробная инструкция:

1. Найдите блок предохранителей:
   • Обратитесь к руководству по эксплуатации автомобиля
   • Проверьте под приборной панелью, под капотом или в багажнике
2. Определите нужный предохранитель:
   • Используйте схему блока предохранителей
   • Найдите предохранитель, соответствующий неработающему компоненту
3. Извлеките перегоревший предохранитель:

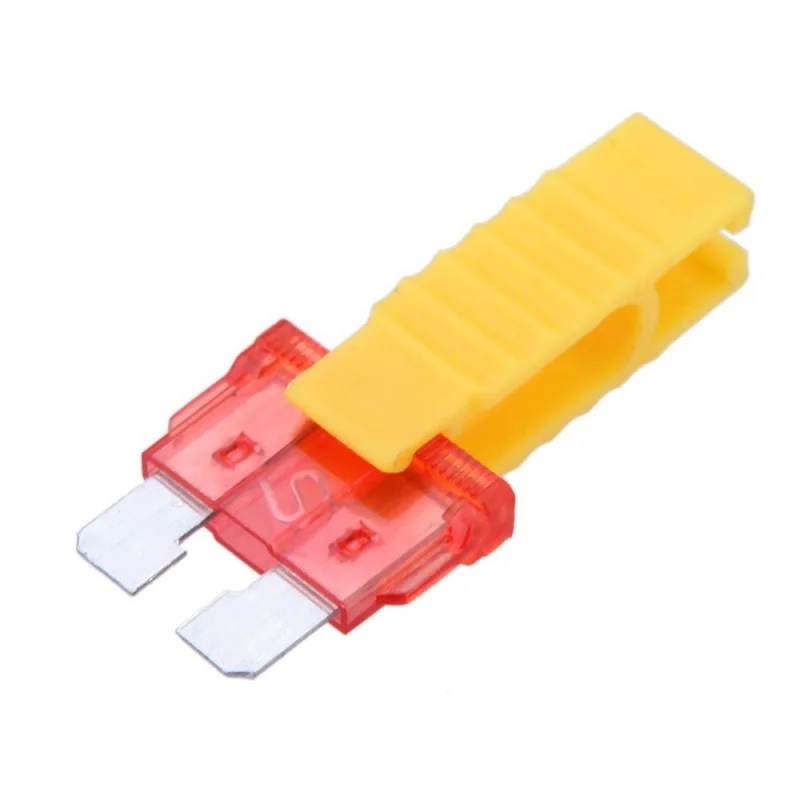

   • Используйте специальный пинцет из комплекта автомобиля
   • Или аккуратно вытащите предохранитель пальцами
4. Проверьте состояние предохранителя:
   • Осмотрите на свет — если полоска внутри разорвана, предохранитель перегорел
5. Подберите новый предохранитель:
   • Убедитесь, что новый предохранитель имеет такой же номинал и тип
   • Никогда не ставьте предохранитель с большим номиналом тока
6. Установите новый предохранитель:
   • Аккуратно вставьте его в то же гнездо
   • Убедитесь, что он надежно зафиксирован
7. Проверьте работу компонента:
   • Запустите двигатель
   • Проверьте работу ранее неисправного электрооборудования

Если после замены предохранитель снова перегорает, это может указывать на более серьезную проблему в электрической системе. В таком случае рекомендуется обратиться к профессиональному автоэлектрику.

Дополнительные предохранители и их использование

Дополнительные предохранители, также известные как add-a-fuse или «прикуриватели», — это устройства, позволяющие добавить новую электрическую цепь к существующему блоку предохранителей. Они особенно полезны при установке дополнительного оборудования, такого как видеорегистраторы, навигационные системы или дополнительное освещение.

Основные преимущества использования дополнительных предохранителей:

• Позволяют подключать новое оборудование без вмешательства в штатную проводку
• Обеспечивают дополнительную защиту для нового оборудования
• Упрощают процесс установки aftermarket устройств
• Позволяют использовать функции постоянного питания (например, режим парковки у видеорегистраторов)

Как использовать дополнительный предохранитель:

1. Выберите подходящий слот в блоке предохранителей (обычно выбирают цепь, которая активна при включенном зажигании)
2. Извлеките оригинальный предохранитель
3. Вставьте дополнительный предохранитель в тот же слот
4. Установите оригинальный предохранитель в один из слотов дополнительного предохранителя
5. В другой слот установите новый предохранитель для дополнительного оборудования
6. Подключите провод питания нового устройства к соответствующему выводу дополнительного предохранителя

При использовании дополнительных предохранителей важно учитывать общую нагрузку на цепь и не превышать допустимые значения тока. Также рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля, чтобы убедиться, что выбранная цепь подходит для подключения дополнительного оборудования.

Автомобильные предохранители МТА — мини, норма, макси

Категории

Параметры

Цена  5 — 792 р

Производитель

Tesla 13 АО «ЗАВОД «КОПИР» 115 МТА 115

Сила тока

1 A 1 2 A 2 3 A 2 4 A 2 5 A 3 7,5 A 3 7,5A 1 10 A 3 15 A 4 20 A 9 25 A 7 30 A 14 40 A 11 50 A

9 60 A 9 70 A 5 80 A 7 100 A 8 125 A 2 150 A 1 175 A 1 200 A 1 225 A 1 250 A 1 300 A 1 400 A 5 500 A 1

Тип предохранителя

FEMALE 7 MALE 6 MALE 48 8 MALE 62 6 MAXIVAL (макси) 8 MEGAVAL (мега) 10 MICRO FEMALE 10 (микро) 5 MICRO FEMALE 14 (микро) 6 MIDIVAL (средний) 8 MINI CLIP (мини) 2 MINI FEMALE 14 (мини) 7 MINI LOW PROFILE (микро) 9 MINIVAL (мини) 10 POWERVAL (мега) 4 UNIVAL (норма) 12 Норма 107 Пластина 6

Вид предохранителя

Кассетные 49 Ленточные 28 Ножевой 100 Флажковые 37

Хит продаж

Хит продаж

Гнездо не изолированное 6,3мм, с замком сечение от 1-2,5мм2, латунь

100204022 — SF2D (6. 3)Гнездо не изолированное  6,3 мм, с замком сечение провода от  1..

4.35 р

Новые поступления

Новые поступления

• Автомобильные предохранители

Предохранитель MINIVAL 25A (мини)

Артикул: 0705160

11.00 р

Флажковый предохранитель мини:номинальный ток — 25A;номинальное напряжение — 32В;цвет — натуральный . .

Предохранитель UNIVAL 40A норма

Артикул: 0700375

10.00 р

Предохранитель 40А флажковый  UNIVAL (норма): номинальный ток — 40A; номинальное напряжение -..

Автомобильные предохранители Littelfuse

28 февраля 2017

автомобильная электроникаLittelfuseновостьпассивные ЭК и электромеханика

Складская программа Компэл пополнилась новой группой товаров — автомобильными предохранителями ножевого типа (Blade Fuse) производства компании Littelfuse.

Littelfuse заслуженно считается родоначальником и главным новатором в области автомобильных предохранителей. Данная компания является изобретателем и патентообладателем всех основных стандартов и форм-факторов для токовой защиты автомобильных цепей.

Полное портфолио Littelfuse по автомобильным предохранителям включает 13 серий. Ниже представлена цветовая и токовая диаграмма всего семейства:

Наибольшее распространение и популярность получили 3 серии: ATO, MINI и JCASE. Данные серии стали основой для складской программы Компэл.

Серия ATO — одна из самых ранних (1970 год) разработок Littelfuse в сегменте авто-предохранителей, которая используется до сих пор. Серия ATO выполнена в корпусе 19.1х8.8х5.1 мм и позволяет коммутировать рабочие токи в диапазоне от 1 до 40 А. Серия MINI была анонсирована Littelfuse в 1993 году, предохранители данной серии имеют миниатюрные габариты 10.9х16×3.8 и предназначена для защиты цепей с током от 2 до 30А. В 1997 году Littelfuse представил серию JCASE в корпусе 14.1х27х12 мм и с рабочим током от 20 до 60А.

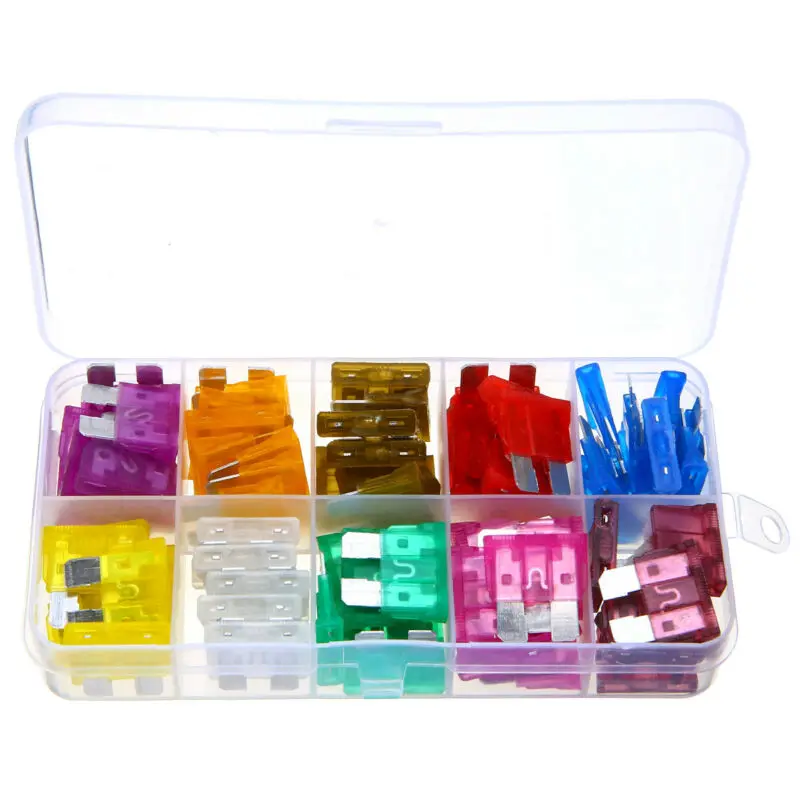

Помимо одиночных предохранителей, для заказа также доступны моно-наборы и смешанные наборы в коробках и блистерах.
