Как отремонтировать телевизор MYSTERY MTV-2620LW своими руками. Какие основные неисправности встречаются в этой модели. Как заменить светодиоды подсветки в MYSTERY MTV-2620LW. Что делать, если телевизор не включается или нет изображения.

Содержание

Технические характеристики телевизора MYSTERY MTV-2620LW

MYSTERY MTV-2620LW — это 26-дюймовый LED-телевизор с разрешением экрана 1366×768 пикселей. Основные технические характеристики модели:

  • Диагональ экрана: 26 дюймов (66 см)
  • Разрешение: 1366×768 (HD Ready)
  • Тип матрицы: LED
  • Частота обновления: 60 Гц
  • Яркость: 250 кд/м²
  • Контрастность: 3000:1
  • Угол обзора: 176°
  • Мощность звука: 2 x 5 Вт
  • Процессор обработки изображения: 7-битный
  • Поддерживаемые форматы: MPEG2, MPEG4, H.264
  • Интерфейсы: HDMI x2, USB, VGA, компонентный, композитный
  • Энергопотребление: 45 Вт

Основные компоненты телевизора MYSTERY MTV-2620LW

Телевизор MYSTERY MTV-2620LW состоит из следующих основных компонентов и модулей:


  • LED-матрица (панель): V260B2-LE3 Rev.c1
  • Материнская плата: MSDV3213-ZC01-01
  • T-CON плата: V260B2-P03
  • Блок питания: встроенный в материнскую плату
  • LED-драйвер: встроенный в материнскую плату, контроллер AP3039AM, AP3608EM-G1
  • Процессор: MT5TU32M160G-AC
  • Флэш-память: MX25L3206E
  • Усилитель звука: AP3608EM-G1
  • ТВ-тюнер: DT58WT-3RB-E

Распространенные неисправности телевизора MYSTERY MTV-2620LW

Среди наиболее частых проблем, возникающих при эксплуатации MYSTERY MTV-2620LW, можно выделить следующие:

Телевизор не включается

Если телевизор MYSTERY MTV-2620LW не включается и не реагирует на нажатие кнопок, возможные причины:

  • Неисправность блока питания
  • Выход из строя предохранителя
  • Поломка кнопки включения
  • Сбой в прошивке процессора

Что можно проверить самостоятельно:

  1. Убедитесь, что телевизор подключен к исправной розетке
  2. Проверьте целостность кабеля питания
  3. Попробуйте включить телевизор кнопками на корпусе и с пульта ДУ
  4. Измерьте напряжение на выходе блока питания — должно быть около 12В

Если проблема не решается, необходимо обратиться в сервисный центр для диагностики и ремонта блока питания или замены процессора.


Нет изображения, звук есть

Отсутствие изображения при наличии звука чаще всего свидетельствует о проблемах с подсветкой матрицы. Возможные причины:

  • Выход из строя LED-драйвера
  • Перегорание светодиодов подсветки
  • Обрыв шлейфа подсветки
  • Неисправность T-CON платы

Самостоятельная диагностика:

  1. Посветите фонариком на экран — если изображение видно, проблема точно в подсветке
  2. Проверьте напряжение на выходе LED-драйвера — должно быть около 150В
  3. Осмотрите матрицу на наличие потемневших участков

Ремонт подсветки лучше доверить специалистам, так как требуется разборка матрицы и пайка светодиодов.

Нет звука

Отсутствие звука в телевизоре MYSTERY MTV-2620LW может быть вызвано следующими причинами:

  • Неисправность усилителя звука AP3608EM-G1
  • Поломка динамиков
  • Обрыв проводов, идущих к динамикам
  • Сбой в настройках звука

Что можно сделать самостоятельно:

  1. Проверьте, не установлен ли режим «без звука» в настройках
  2. Подключите наушники — если в них звук есть, проблема в динамиках
  3. Попробуйте сбросить настройки звука на заводские

Если звук не появился, потребуется диагностика и ремонт усилителя или замена динамиков в сервисном центре.


Замена светодиодов подсветки в телевизоре MYSTERY MTV-2620LW

Замена светодиодов подсветки — одна из наиболее частых операций при ремонте MYSTERY MTV-2620LW. Порядок действий:

  1. Снимите заднюю крышку телевизора, открутив все винты по периметру
  2. Отсоедините шлейфы и провода, идущие к матрице
  3. Аккуратно извлеките матрицу из корпуса
  4. Снимите металлическую рамку и защитные пленки с матрицы
  5. Отсоедините светодиодные линейки от разъемов
  6. Замените перегоревшие светодиоды на новые аналогичной модели
  7. Соберите матрицу в обратном порядке

Важно! Замена светодиодов требует навыков пайки и аккуратного обращения с матрицей. При отсутствии опыта лучше доверить эту операцию специалистам.

Прошивка телевизора MYSTERY MTV-2620LW

Обновление прошивки может помочь устранить программные сбои в работе телевизора. Порядок прошивки MYSTERY MTV-2620LW:

  1. Скачайте актуальную версию прошивки с официального сайта
  2. Запишите файл прошивки на пустую USB-флешку
  3. Вставьте флешку в USB-разъем выключенного телевизора
  4. Включите телевизор, удерживая кнопку Menu на пульте
  5. В появившемся меню выберите пункт «Обновление ПО»
  6. Дождитесь окончания процесса прошивки
  7. После перезагрузки проверьте работу телевизора

Внимание! Прерывание процесса прошивки может привести к полной неработоспособности телевизора. Выполняйте обновление строго по инструкции.


Заключение

Телевизор MYSTERY MTV-2620LW при правильной эксплуатации способен прослужить долгие годы. Однако при возникновении серьезных неисправностей рекомендуется обращаться в специализированные сервисные центры. Самостоятельный ремонт без должных навыков может привести к еще большим поломкам. Регулярная чистка от пыли и правильная настройка помогут продлить срок службы телевизора.


MYSTERY MTV-2620LW. Ремонт, схема, сервис

Техническое описание и состав телевизора MYSTERY MTV-2620LW, тип панели и применяемые модули. Состав модулей.

Общие рекомендации по ремонту TV LCD LED

Ремонт электронных устройств, том числе и телевизора MYSTERY MTV-2620LW, целесообразно начинать с внешнего осмотра его внешних и внутренних элементов. Многие видимые изменения состояния элементов дают возможность определиться с дальнейшем направлением поиска неисправности и локализации дефекта. Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов.

Неисправности модуля питания могут выражаться по разному, например, MYSTERY MTV-2620LW не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. Следует отметить, что с такими же внешними проявлениями может оказаться неисправным стабилизатор (преобразователь) питания процессора. При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах в первичной цепи.

Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.

Иногда у телевизора MYSTERY MTV-2620LW отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя светодиодов подсветки панели V260B2-LE3, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого LED-драйвера, в том числе и в БП (блоке питания).

Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

Диагностика и ремонт материнской платы MSDV3213-ZC01-01 осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — CPU: MT5TU32M160G-AC, Flash: MX25L3206E, AP3608EM-G1 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

При подозрении на неисправность тюнера DT58WT-3RB-E, в первую очередь необходимо убедиться в наличии напряжения питания варикапов (30-33V) на соответствующем выводе тюнера, а так же других питающих его напряжений.

Владельцам и пользователям телевизора MYSTERY MTV-2620LW необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

Скачивание файлов

Чтобы уменьшить ток подсветки в LED-драйверах с контроллером AP3039AM и оконечным каскадом AP3608EM (AP3039AM-G1 & AP3608EM-G1), у микросхемы AP3608EM (AP3608E) следует пропорционально увеличить сопротивление резистора от вывода 14 (ISET) на корпус. Максимальный ток в каждом канале (в миллиамперах) для резистора Rset (в килоомах) определится из отношения 1.194V/Rset. В каналах, соединённых параллельно, токи складываются.

Дополнительно по ремонту MainBoard

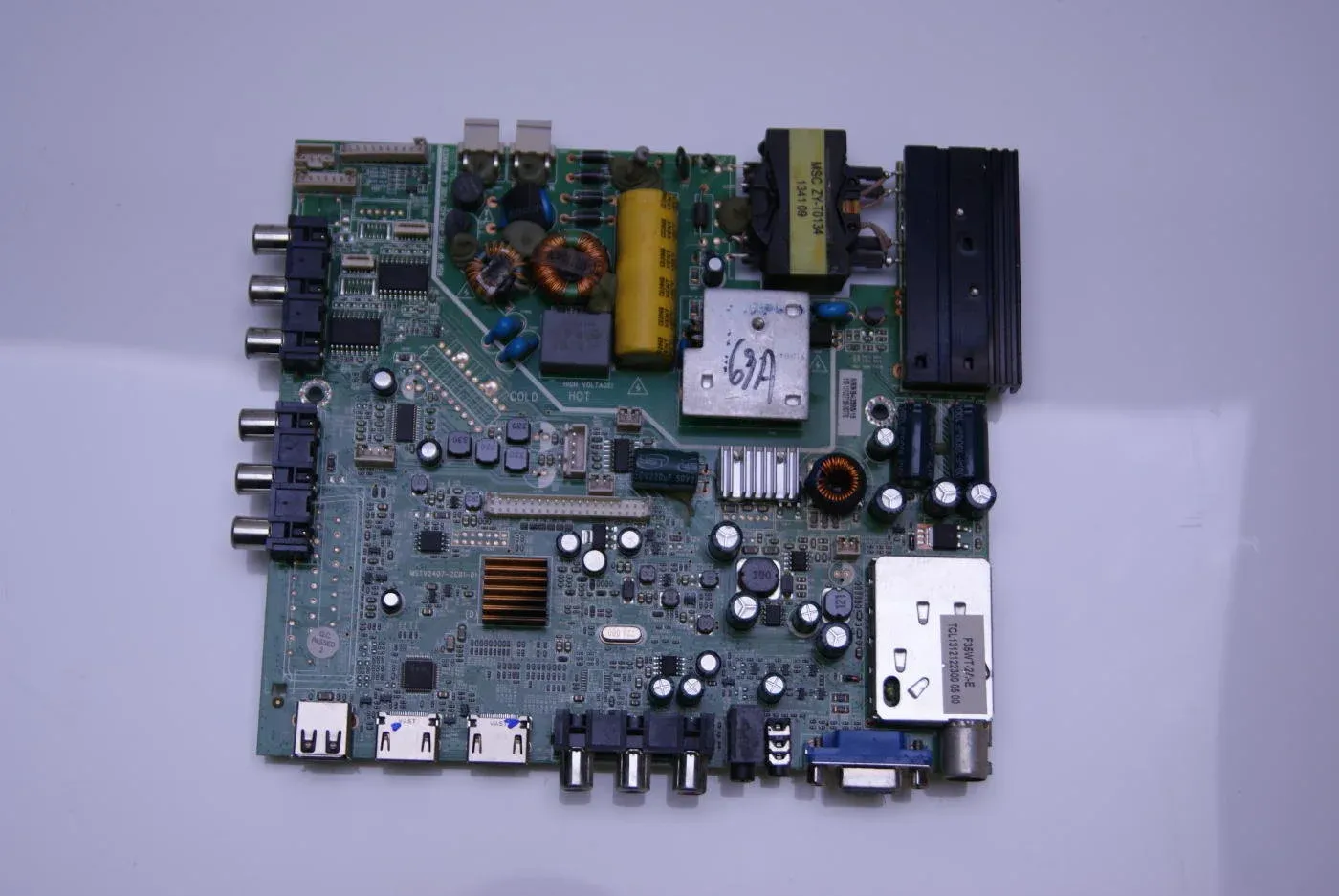

Внешний вид MainBoard MSDV3213-ZC01-01 показан на рисунке ниже:

MSDV3213-ZC01-01 может применяться в телевизорах:

BBK LEM1981 (Panel V185B1-L17 Rev.C1 CMO), BBK LEM2481FDT (Panel V236h2-LE5), BBK LEM2682 LEM2682DT (Panel V260B2-LE11 Rev.C1), BBK LEM2281FDT (Panel CLAA215FA10), BBK LEM2685DTG (Panel V260h2-LE8 REV.C1), MYSTERY MTV-2620LW (Panel V260B2-LE3 Rev.c1).

Основные особенности устройства MYSTERY MTV-2620LW:

Установлена матрица (LED-панель) V260B2-LE3 Rev.c1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V260B2-P03;.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой MSDV3213-ZC01-01, управляется ШИМ-контроллером AP3039AM, AP3608EM-G1. В качестве силовых элементов LED-драйвера применяются ключи типа B6010D.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6.

MainBoard — основная плата (материнская плата) представляет собой модуль MSDV3213-ZC01-01, с применением микросхем SPI Flash: MX25L3206E и других.
Тюнер DT58WT-3RB-E обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.


Ближайшие в таблице модели:

MYSTERY MTV-2622LW
Chassis(Version) MSTV2407-ZC01-01
Panel: V260B2-LE11 Rev.C1
T-CON: V260B2-P03
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3039AM, AP3608E
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6 OB2273
MainBoard: MSTV2407-ZC01-01 P35WT-2A-E
Тuner: F35WT-2A-E
IC Main: CPU: MST6E182VG-LF-Z1, SPI FLASH: Winbond 25Q32BVS1G, Eeprom: 24C16, Sound: TDA1517
MYSTERY MTV-2618LW
Chassis(Version) V2M01
Panel: V260B2-LE11
LED driver (backlight): integrated into MainBoard
PWM LED driver: AP3039AM, AP3608EM-G1
Power Supply (PSU): integrated into MainBoard
PWM Power: OB2273 (PWM SOT23-6)
MainBoard: MSTV2407-ZC01-01 // MSTV3208-ZC01-01
Тuner: F35WT-2A-E
IC Main: CPU: MST6E182VG-LF-Z1, SPI FLASH: Winbond 25Q32BVS1G, Eeprom: 24C16, Sound: TDA1517

Mystery mtv 3213lw не включается

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее.

Техническое описание и состав телевизора MYSTERY MTV-3213LW, тип панели и применяемые модули. Состав модулей.

Panel: T315XW04 V.8 // V315EL1T03-1

LED driver (backlight): V3232-ZC02-01(A) 303C3232061

PWM LED driver: AP3608EM-G1

MOSFET LED driver: B6010D

Power Supply (PSU): TV3205-ZC02-01(A) P/N: 303C3205061 // TV3207-ZC02-01(C) P/N: 303C3207063

MOSFET Power: FDPF7N65

MainBoard: MSTV3208-ZC01-01 // V3232-ZC02-01(A) 303C3232061

IC MainBoard: MST6M48RHS-LF-Z1 , M14D5121632A-2.5B , 25L3206E , TPA3113D2 , AMS1117

Технические характеристики MTV-3213LW

Диагональ экрана:32″ (81 см)
Формат экрана:16:9
Разрешение:1366×768
Частота обновления:50 Гц
LED подсветка:есть, Edge LED
Поддержка HD:720p HD
Яркость:400 кд/м2
Контрастность:2000:1
Угол обзора:160°
Время отклика пикселя:6.5 мс
Прогрессивная развёртка:есть
Стандарты TV:PAL, SECAM, NTSC
Телетекст:есть
Форматы DTV:480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео:есть
Мощность звука:16 Вт (2х8 Вт)
Акустика:два динамика
Интерфейс:AV, аудио x2, компонентный, SCART, VGA, HDMI x2, USB
Потребление от сети:90 Вт

Общие рекомендации по ремонту TV LCD LED

Диагностику неисправности и ремонт MYSTERY MTV-3213LW, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. По видимым изменениям состояния компонентов обычно удаётся определить дальнейшее направление поиска неисправности и локализации дефекта до проведения необходимых измерений. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

В случае, когда MTV-3213LW не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания TV3205-ZC02-01A P/N: 303C3205061. В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах в первичной цепи.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора , которую проверить можно лишь заменой на новую или заведомо исправную.

Иногда у телевизора MYSTERY MTV-3213LW отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя светодиодов подсветки панели , либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого LED-драйвера, в том числе и в БП (блоке питания).
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт.

При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — MST6M48RHS-LF-Z1 , M14D5121632A-2.5B , 25L3206E , TPA3113D2 , AMS1117. Неисправные компоненты следует заменить.
Перед заменой тюнера F21WT-3BARE, если нет настройки на каналы, прежде необходимо проверить напряжения питания на его выводах, в том числе питания варикапов (30-33V).

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора MYSTERY MTV-3213LW без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

Схема блока питания TV3205-ZC02-01.
Схема блока питания TV3207-ZC02-01.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard MSTV3208-ZC01-01 показан на рисунке ниже:

Материнская плата MSTV3208-ZC01-01 изготовлена с применением многофункционального микропроцессора MST6M48RHS-LF, в состав которого входит скалер (графический контроллер-масштабатор). Для организации работы процессора используется внешняя оперативная память H5PS5162GFR 512Mb DDR2 SDRAM в BGA исполнении и SPI FLASH 25Q32 (4Mb). Для опеспечения питания ядра процессора применяются DC/DC преобразователь с выходным напряжением 1.2V, собранный на базе ШИМ-контроллера MP1482. Другие узлы процессора питаются от линейных стабилизаоторов напряжения 2.5V, 3.3V. Для питания ОЗУ DDR используется напряжение 1.8V, для ПЗУ SPI FLASH необходимо 3.3V.
Ремонт MainBoard целесообразно начинать с проверки напряжений питания в дежурном режиме (Stand-by) 5V и 3.3V. В рабочем режиме следует проверить работоспособность всех линейных стабилизаторов и DC/DC преобразователя. В случае, если есть подсветка и отсутствует изображение, необходимо проверить питание панели 5V или 12V (в зависимости от типа LCD панели), которое должно присутствовать непосредственно на разъёме LVDS.
Если индикатор сигнализирует дежурный режим Stand-by и не реагирует на ПДУ и кнопки управления, рекомендуется обновить ПО SPI Flash. С учётом глючности микросхем SPI производителя Winbond, желательно при сбоях в ПО их заменять на новые.

MSTV3208-ZC01-01 может применяться в телевизорах:

BBK LEM2648SD (Panel V260B1-LE9 revC1), BBK LEM3248SD (Panel HV320WX2-130 (B3)), BBK LMP3229HDU Ver1 (Panel T315HW02 v.7), BBK LMP3229HDU Ver2 (Panel T315HW04 V7), BBK LEM2649HD (Panel V260h2-LE7 Rev C1), MYSTERY MTV-2607W (Panel V260h2-L05), MYSTERY MTV-3206 (Panel T315XW04 V.7), MYSTERY MTV-3207W (Panel V315B3-L04 rev.c1), MYSTERY MTV-3213LW (Panel T315XW04 V.8), MYSTERY MTV-2220LW (Panel CLAA215FA15), MYSTERY MTV-3207W (Panel HV320WX2-110), MYSTERY MTV-2614LW (Panel V260h2-LE6), MYSTERY MTV-3208WH (Panel V315h2-L02), MYSTERY MTV-2411LW (Panel V236h2-LE5 Rev.C1), MYSTERY MTV-2618LW (Panel V260B2-LE11), MYSTERY MTV-2211LW (Panel CLAA215FA10), MYSTERY MTV-2414LW (Panel V236h2-L01), MYSTERY MTV-2611LW (Panel V260h2-LE6 Rev.C1), MYSTERY MTV-3206W (Panel T315XW03 V.3), MYSTERY MTV-3211LW (Panel V315h4-LE2 Rev. C1), MYSTERY MTV-4207WH (Panel T420HW09 V.1), MYSTERY MTV-1921LD (Panel HT185WX3).

Внешний вид блока питания

Основные особенности устройства MYSTERY MTV-3213LW:

Установлена матрица (LED-панель) T315XW04 V.8 или V315EL1T03-1.
Для питания светодиодов подсветки применяется LED-драйвер V3232-ZC02-01(A), управляется ШИМ-контроллером AP3608EM-G1. В качестве силовых элементов LED-драйвера применяются ключи типа B6010D.
Формирование необходимых питающих напряжений для всех узлов телевизора MYSTERY MTV-3213LW осуществляет модуль питания TV3205-ZC02-01(A), либо его аналоги c использованием микросхем OB2263, ICE3B0565J и силовых ключей типа FDPF7N65.
MainBoard — основная плата (материнская плата) представляет собой модуль MSTV3208-ZC01-01, с применением микросхем MST6M48RHS-LF-Z1 , M14D5121632A-2.5B , 25L3206E , TPA3113D2 , AMS1117 и других.
Тюнер F21WT-3BARE обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

MYSTERY MTV-3213LW (V3K10)
Тип панели (матрица): T315XW04 V.8
Материнская плата: MSTV3208-ZC01-01, TPA3113D2, Tuner: F21WT-3BAR-E
T-con: T315XW04 V3,
Invertor: TV3232-ZC02-01(A), AP3608EM-G1 x2
PSU: TV3207-ZC02-01(B) P/N:303C3207062, ICE380565J

Дополнительная техническая информация о панели:
Brand : AUO
Model : T315XW04 V8
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366×768, WXGA
Display Mode : MVA, Normally Black, Transmissive
Active Area : 697.685×392.256 mm
Contrast Ratio : 3000:1
Display Colors : 16.7M (8-bit)
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : CCFL
Signal Interface : LVDS (1 ch, 8-bit)

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Телевизоры Mystery появились на российском рынке относительно недавно уже в эпоху развития телевизионных технологий LCD. Моделей CRT (телевизоров с кинескопом) было выпущено не очень много, в ремонтные сервисы они уже давно не поступают, поэтому и рассматривать их в рамках данной статьи нет необходимости.
История создания бренда Mystery достаточно туманна. Многие торговые компании ссылаются на производителя аудио техники Mystery Electronics, который якобы основали два американских бизнесмена в Китае.
В реальности телевизоры Mystery производятся в российских сборочных цехах Калининграда и области из дешёвых комплектующих элементов и модулей китайского происхождения, как и все похожие их собратья из низкой ценовой категории, типа SUPRA, Techno, Fusion, Rolsen, и т.д.

Для ремонтников телевизоры Mystery не создают существенных трудностей, а необходимые детали или блоки для замены приобретаются в оптовой и розничной продаже России и Китая.

Современные LCD и LED телевизоры Mystery собраны на базе какой-либо китайской типовой платы (Main Board) на основе многофункционального процессора, совмещённого с видеоконтроллером (скалером), чаще от разработчика Micro Star. Разновидностей подобных плат производится в Китае достаточно много. Все они способны работать с телевизионными LCD-панелями HD или Full HD при наличии соответствующего программного обеспечения.
Некоторые типы Main Board для телевизоров LED могут включать в свой состав преобразователь питания светодиодов подсветки и общий модуль питания. Т.е, выполнены в виде единого моноблока, где элементы управления и питания расположены на одной плате.
Иногда блок питания может поставляться отдельным устройством в виде адаптера и выдаётся при продаже в комплекте с телевизором.

Типовые неисправности телевизоров Mystery

Популярной неисправностью среди данной категории телевизоров является программный сбой. Обычно это происходит по причине использования микросхем памяти низкого качества от производителя Winbond.

Внешние проявления сбоя в Программном Обеспечении (ПО):
Индикатор на лицевой панели телевизора светит постоянно (чаще сигнализирует дежурный режим), на пульт и функциональные кнопки управления не реагирует, нет никаких других признаков работоспособности.
Необходима замена Программного Обеспечения и микросхемы памяти.
Подобные внешние проявления могут быть вызваны и другими неисправностями, например, связанные с питанием микросхем на основной плате (Main Board), или даже дефектом процессора управления.

Неисправности в силовых цепях блока питания или инвертора обычно внешне выглядят по другому, например, не светятся никакие контрольные индикаторы на панели, либо индикатор мигает. Может отсутствовать изображение или появляться только при включении.

Наиболее популярные проявления неисправностей блока питания:
Телевизор не включается и не светятся контрольные лампочки, нет никаких звуков и признаков включения.
Чаще в таких случаях неисправен модуль питания.
При использовании внешнего адаптера, его может проверить или заменить даже сам владелец телевизора. При этом необходимо соблюдать входные и выходные параметры, указанные на стикере.
Ремонт блока питания достаточно сложен и требует от мастера соответствующей квалификации и знаний схемотехники современных обратноходовых преобразователей напряжения. Прямоходовые преобразователи практически не применяются в данной категории ТВ, тем более в адаптерах.
В устройствах с потребляемой мощностью свыше 100 ватт по общепринятым стандартам используются более сложные блоки питания с применением Корректора Коэффициента Мощности (Power Factor Correction — PFC). Обычно они устанавливаются в телевизорах LCD с диагоналями экрана от 32 дюймов и более, а с подсветкой LED более 40 дюймов.

Неисправности подсветки дисплея:
Нет изображения, экран чёрный, есть звук, при отражённом свете иногда слабо заметны элементы изображения на контрастных участках.
Неисправным может быть инвертор — преобразователь питания ламп или светодиодов подсветки LCD-панели (матрицы).
С такими же симптомами могут быть неисправны светодиоды или лампы внутри панели, которые можно заменить только в условиях стационара. Разборка панели в домашних условиях у заказчика категорически не рекомендуется.

Если пропал звук только на аналоговых каналах, прежде необходимо убедиться, что правильно установлена система звука D/K (6.5 MHz) Россия Восточная Европа или B/G (5.5 MHz) Западная Европа.
Если нет звука на всех каналах и от внешних источников, есть вероятность неисправности микросхемы звукового усилителя.

Популярные в ремонте модели Mystery LCD

Наиболее популярные в ремонте модели телевизоров Mystery с подсветкой лампами CCFL (EEFL), снятые с производства, ещё находятся в эксплуатации.
Перечислим их списком с возможностью посмотреть подробности и цены на ремонт, кликнув по ссылке модели:

Популярные в ремонте модели телевизоров Mystery со светодиодной подсветкой LED.
Подробности о ценах на ремонт по ссылке ниже:

Санкт-Петербург, пр. Большевиков, д. 3, корпус 1.

Ремонт телевизоров фирмы mystery необходимо осуществлять только в специализированных сервисах, однако не всегда у потребителей есть на это время и средства. Для таких пользователей в данной статье мы рассмотрим наиболее популярные причины поломок и способы их устранения.

Неисправности телевизоров Мистери и их устранение

Часто поломки происходят по причине программных сбоев, поскольку некоторые производители используют низкокачественные микросхемы памяти.

Сбой программного обеспечения проявляется в постоянном горении индикатора на внешней стороне или в полной отсутствии реакции.

Тогда требуется замена микросхем. Однако эти признаки могут свидетельствовать и о других причинах поломок, рассмотрим их более подробно.

Не включается изображение

Чаще всего это происходит из-за неисправностей блока питания, а именно его модуля. Поэтому необходимо проверить внешний адаптер, поскольку заменить его может сам владелец. Однако в таком случае следует соблюдать выходные и входные параметры, которые указаны на стикере.

Отремонтировать блок питания довольно тяжело, данный процесс предполагает наличие у специалиста определенных навыков и умений. В противном случае лучше произвести замену детали, которая не требует определенного рода специализации.

В данном видео вы подробнее узнаете о том, как решить проблему:

Не включается, горит синий индикатор

Когда телевизор Мистери не включается, но горит синий индикатор, первым делом изучите руководство по эксплуатации и попробуйте включить его снова. Причина может заключаться в питании, которое просто отключилось, однако, если синий индикатор горит, но устройство все равно не включается, с питанием все в порядке. Рассмотрим возможные причины:

  1. Синяя лампочка никак не реагирует на дистанционный пульт. Тогда необходимо включить устройство кнопкой, которая расположена на нем, неисправность, возможно, заключается в самом пульте управления. Например, отошли батарейки или сломался резонатор. На телевизорах Мистери бывают случаи, когда изображения нет, а звук есть, тогда пульт исправен и необходимо рассмотреть другие причины.
  2. Устройство не включается кнопкой панели управления. Посмотрите, как ведет себя дежурный индикатор. Возможной причиной может быть выбранный неправильно режим. Например, устройство подключено к ПК или находится в режиме AV, то есть техника работает в спящем режиме. А значит, экран тухнет, синий индикатор горит. Для решения нужно перевести в режим TV.
  3. Слабый сигнал. В таком случае экран телевизора тоже может быть темным. Чтобы решить проблему необходимо проверить, хорошо ли зафиксирована антенна.
  4. Экран загорается после включения, потом снова тухнет. Неисправность в поломке микросхем. Решить ее можно только посещением специального сервиса.
  5. Устройство долго не включается. Проблема с одним из блоков. Выявить причину поломки может только квалифицированный специалист, также он поможет определить, почему телевизор фирмы Мистери моргает или мерцает.

Не включается, горит красный индикатор

В ремонтной практике также часто встречается проблема, когда телевизор Мистери не включается ни с пульта, ни через кнопку управления, а индикатор горит красным цветом. Причин этой ситуации может быть несколько. Попробуйте заменить батарейки в дистанционном пульте, если проблема не решилась, то приступайте к ремонту.

Обратите внимание! При отсутствии определенных навыков для осуществления ремонта, лучше вызовите квалифицированного специалиста.

То, что горит красный индикатор, говорит о том, что блок устройства исправен. Однако диагностику все равно необходимо начинать с этой платы. Для этого сначала проверьте напряжение в обычном режиме, затем измерьте уровень фильтрации и проведите осмотр составляющих, что поможет оценить функциональность блока и работоспособность деталей на нем. Если на конденсаторах имеется вздутие, то их нужно заменить.

Важно! Не во всех случаях устранение дефекта блока приведет к нормальному функционированию устройства, поскольку нестабильность питания может привести к потере информации в памяти. В таком случае обеспечить нормальную работу устройства возможно только путем прошивок.

Нет модуля ci

С этой проблемой сталкивается большинство пользователей. При просмотре кабельного канала на телевизоре Мистери часть каналов перестает работать, а на экране пишет, что нет модуля ci. Дело в том, что устройство не может раскодировать получаемый сигнал. Справиться с ситуацией просто, следует для этих каналов заказать специальный видео-ресивер.

Как убрать автовыключение

Для того чтобы отменить автовыключение на устройстве, нужно зайти в меню и отыскать кнопку Таймер. В данной опции найти кнопку Вкл./Выкл. и перевести ее в режим Выкл.

Поломка телевизоров является популярной проблемой, с которой сталкивается большинство пользователей. Некоторые владельцы пытаются ремонтировать устройство самостоятельно. Однако правильно осуществить процедуру возможно только при наличии соответствующих навыков, в противном случае во избежание более серьезных поломок телевизор лучше отнести в сервис.

Рекомендуем к прочтению

Source (Электронные компоненты) B6010D on m.alibaba.com

=====================================

[Принцип компании]

«Приобретайте одежду по доступной цене, самое эффективное обслуживание делая высокое качество интегральная схема поставщиков».



[Информация об оплате]

Мы принимаем T/T & Western Union & PayPal & Escrow сервис.



[Бесплатная доставка]

1. Мы отправим товар в течение 3 рабочих дней после подтверждения оплаты.

2. Мы можем отправить вам через UPS/DHL/TNT/EMS/FedEx. Пожалуйста, свяжитесь с нами напрямую, и мы будем использовать ваши предпочтительные способы. Для стран и регионов, где EMS не может доставить, пожалуйста, выберите другие способы доставки.

3. Мы не несем ответственности за несчастные случаи, задержки или другие проблемы, вызванные экспедитором.

4. Иные портные пошлины или сборы на за счет покупателя



[Возврат и замена]

1. Мы ценим ваш бизнес и предлагают мгновенное 7 дней информация о возврате товара. (7 дней после получения товаров).

2. Если товар, который вы покупаете из нашего магазина, пожалуйста, не относится к категории совершенства качество, о том, что это то, что они не работают в электронном виде спецификациями завода-изготовителя, просто верните их нам для замены или возврата денег.

3. Если товар неисправен, пожалуйста, сообщите нам в течение 3 дней с момента доставки.

4. Любые предметы должны быть возвращены в их первоначальном состоянии для того, чтобы претендовать на возврат денег или не произведён замену товара.

5. Покупатель несет ответственность за все расходы по доставке.



[Обратная связь]

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или через Trademanager.

























Msdv3213 zc01 01 схема – Тарифы на сотовую связь

Диагональ экрана:26″ (66 см)
Формат экрана:16:9
Разрешение:1920×1080
Частота обновления:50 Гц
LED подсветка:есть, Edge LED
Поддержка HD:1080p Full HD
Яркость:250 кд/м2
Контрастность:1000:1
Угол обзора:160°
Время отклика пикселя:5 мс
Прогрессивная развёртка:есть
Стандарты TV:PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4
Количество каналов:125
Телетекст:есть
Форматы DTV:480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео:есть
Мощность звука:6 Вт (2х3 Вт)
Акустика:два динамика
Интерфейс:AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB
Потребление от сети:55 Вт

Диагональ экрана:24″ (61 см)
Формат экрана:16:9
Разрешение:1920×1080
LED подсветка:есть
Поддержка HD:1080p Full HD
Яркость:300 кд/м2
Контрастность:1000:1
Угол обзора:170°
Время отклика пикселя:5 мс
Прогрессивная развёртка:есть
Стандарты TV:PAL, SECAM, NTSC
Телетекст:есть
Форматы DTV:480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео:есть
Акустика:два динамика
Интерфейс:AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB
Вес телевизора:3.8 кг
Размеры:C подставкой 572x414x98 мм
Без подставки 580x402x79 мм

Диагональ экрана:23″ (58 см)
Формат экрана:16:9
Разрешение:1920×1080
Частота обновления:50 Гц
LED подсветка:есть, Edge LED
Поддержка HD:1080p Full HD
Яркость:250 кд/м2
Контрастность:1000:1
Угол обзора:170°
Время отклика пикселя:5 мс
Прогрессивная развёртка:есть
Стандарты TV:PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4
Телетекст:есть
Форматы DTV:480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео:есть
Мощность звука:6 Вт (2х3 Вт)
Акустика:два динамика
Интерфейс:AV, аудио x2, VGA, HDMI x2, USB
Разъём наушников:есть
Вес телевизора:5.3 кг
Потребление от сети:35 Вт
