Bascom avr учебник на русском. Bascom AVR: полное руководство по программированию микроконтроллеров AVR для начинающих

Как начать программировать микроконтроллеры AVR на языке Bascom. Какое оборудование и программное обеспечение потребуется. Пошаговая инструкция по настройке среды разработки и написанию первой программы. Основные команды и особенности Bascom AVR.

Что такое Bascom AVR и для чего он используется

Bascom AVR — это интегрированная среда разработки и компилятор для программирования микроконтроллеров AVR фирмы Atmel (сейчас принадлежит Microchip). Она позволяет писать программы на языке высокого уровня, похожем на Basic, и компилировать их в машинный код для AVR.

Основные преимущества Bascom AVR:

• Простой и понятный синтаксис, подходящий для начинающих
• Обширная библиотека готовых функций для работы с периферией
• Встроенный симулятор для отладки программ
• Поддержка большинства популярных микроконтроллеров AVR
• Возможность встраивать ассемблерный код

Bascom AVR активно используется радиолюбителями и разработчиками встраиваемых систем для быстрого прототипирования устройств на базе AVR.

Необходимое оборудование и программное обеспечение

Для начала работы с Bascom AVR потребуется следующее:

1. Микроконтроллер AVR (например, ATmega328P или ATtiny85)
2. Программатор для AVR (например, USBasp или AVRISP mkII)
3. Макетная плата, провода, светодиоды и другие компоненты для сборки схем
4. Компьютер с Windows (также есть версия для Linux)
5. Среда разработки Bascom AVR (можно скачать с официального сайта)

Дополнительно рекомендуется иметь мультиметр и осциллограф для отладки схем.

Установка и настройка среды разработки Bascom AVR

Процесс установки Bascom AVR достаточно прост:

1. Скачайте установщик с официального сайта MCS Electronics
2. Запустите установщик и следуйте инструкциям мастера установки
3. При первом запуске укажите путь к программатору и выберите используемый микроконтроллер
4. Настройте параметры компилятора под свой проект

После установки можно сразу приступать к написанию программ. Bascom AVR имеет удобный редактор кода с подсветкой синтаксиса.

Структура программы на Bascom AVR

Типичная программа на Bascom AVR имеет следующую структуру:

'Подключение библиотек
$regfile = "m328pdef.dat"
$crystal = 16000000

'Настройка портов ввода-вывода
Config Portb = Output

'Объявление переменных
Dim Counter As Byte

'Основной цикл программы
Do
  'Код программы
  Toggle Portb.5
  Waitms 500
  Incr Counter
Loop

End

Обязательными являются директивы $regfile и $crystal, указывающие тип микроконтроллера и частоту тактирования. Остальные блоки могут отсутствовать в простых программах.

Базовые команды Bascom AVR

Некоторые часто используемые команды Bascom AVR:

• Set/Reset — установка/сброс бита порта
• Toggle — инвертирование бита порта
• Wait/Waitms — задержка в секундах/миллисекундах
• If…Then…Else — условный оператор
• For…Next — цикл с счетчиком
• Do…Loop — бесконечный цикл
• Gosub/Return — вызов подпрограммы

Подробное описание всех команд можно найти в справочной системе Bascom AVR.

Написание первой программы «Мигающий светодиод»

Классический пример для начинающих — программа, мигающая светодиодом, подключенным к порту микроконтроллера. Вот как она будет выглядеть на Bascom AVR:

$regfile = "m328pdef.dat"
$crystal = 16000000

Config Portb.5 = Output

Do
  Set Portb.5
  Waitms 500
  Reset Portb.5
  Waitms 500
Loop

End

Эта программа будет включать и выключать светодиод, подключенный к выводу PB5 микроконтроллера, с интервалом в 0.5 секунды.

Особенности работы с аналоговыми и цифровыми входами/выходами

Bascom AVR предоставляет удобные средства для работы с портами ввода-вывода микроконтроллера:

• Для настройки направления порта используется команда Config
• Чтение цифрового входа: If Pinb.0 = 1 Then
• Управление цифровым выходом: Set Portb.1
• Чтение АЦП: Analog = Getadc(0)
• Генерация ШИМ: Pwm1a = 128

Важно помнить о подтягивающих резисторах при работе с входами и не превышать максимальный ток нагрузки для выходов.

Работа с прерываниями в Bascom AVR

Прерывания позволяют микроконтроллеру реагировать на внешние события. В Bascom AVR они реализуются следующим образом:

Enable Interrupts
On Int0 Isr_int0
Config Int0 = Falling

Do
  'Основной код
Loop

Isr_int0:
  'Обработчик прерывания
Return

Можно настроить прерывания по изменению входов, от таймеров, АЦП и других периферийных модулей.

Отладка программ с помощью встроенного симулятора

Bascom AVR имеет встроенный симулятор, позволяющий отлаживать программы без загрузки в реальный микроконтроллер. Основные возможности симулятора:

• Пошаговое выполнение программы
• Установка точек останова
• Просмотр и изменение переменных
• Симуляция входных сигналов
• Визуализация состояния портов ввода-вывода

Симулятор значительно ускоряет процесс отладки, позволяя найти большинство ошибок до прошивки микроконтроллера.

Загрузка программы в микроконтроллер

После успешной компиляции программу необходимо загрузить в память микроконтроллера. Для этого в Bascom AVR предусмотрены следующие шаги:

1. Подключите программатор к компьютеру и микроконтроллеру
2. Выберите тип программатора в настройках Bascom AVR
3. Нажмите кнопку «Program Chip» в меню или на панели инструментов
4. Дождитесь завершения процесса программирования

При возникновении ошибок проверьте правильность подключения и настройки программатора.

Часто задаваемые вопросы по Bascom AVR

Какие микроконтроллеры поддерживает Bascom AVR?

Bascom AVR поддерживает большинство 8-битных микроконтроллеров AVR, включая популярные серии ATmega, ATtiny и AT90.

Есть ли бесплатная версия Bascom AVR?

Существует демо-версия с ограничением на размер кода в 4 КБ. Для коммерческого использования необходимо приобрести лицензию.

Чем Bascom AVR отличается от Arduino IDE?

Bascom AVR предоставляет более низкоуровневый доступ к периферии микроконтроллера и позволяет оптимизировать код. Arduino IDE проще для начинающих, но менее гибкая.

Можно ли использовать Bascom AVR для программирования Arduino?

Да, Bascom AVR поддерживает микроконтроллеры, используемые в платах Arduino. Однако потребуется отдельный программатор для загрузки кода.

Заключение и рекомендации по изучению Bascom AVR

Bascom AVR — мощный инструмент для программирования микроконтроллеров AVR, сочетающий простоту освоения и широкие возможности. Для эффективного изучения рекомендуется:

• Начать с простых проектов и постепенно усложнять их
• Внимательно изучить документацию и примеры из комплекта Bascom AVR
• Практиковаться в написании программ и отладке с помощью симулятора
• Участвовать в онлайн-сообществах разработчиков AVR
• Экспериментировать с различными периферийными модулями

С опытом вы сможете создавать сложные проекты на базе микроконтроллеров AVR, используя все возможности Bascom AVR.

Bascom avr учебник на русском

Краткий курс — Самоучитель — AVR — быстрый старт с нуля. Там есть переводы всей фирменной документации по PIС. Скачать весь курс по AVR одним архивом на заглавной странице курса. R entron. ПО для разработки программ для PIC. Один компилятор для всех семейств PIC!

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• BASCOM для начинающих
• Bascom-avr
• roboforum.ru
• BasCom AVR 2.0.7.1 + учебник М.Л.Кулиш
• Bascom-avr
• Bascom-avr
• The Soapbox
• avr studio 4 учебник на русском
• Радиосвязь

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок 16. Работа с энкодером в BASCOM-AVR

BASCOM для начинающих

Гиляровский В. А Гипноз Гипноз. Механизмы и методы клинической гипнотерапии. Тукаев Р. Д Депрессии Справочное пособие по лечению депрессии Истерия Истерические состояния. Семке В. Я Детская и подростковая психиатрия Детская психиатрия под ред. Эйдемиллера Динамическая психиатрия Динамическая психиатрия. Гюнтер А Душевнобольные Осмотр психически больного История психиатрии Критика психиатрии Настоящий кризис в современной психиатрии.

Джулиан Уайтэкер Психиатрия. Свядощ А. М О некоторых системных неврозах и их патогенетическом лечении. Васильченко Г. Жариков Н. М Введение в клиническую психиатрию. Морозов Г. В Введение в психиатрическую клинику. Крепелин Э Клиническая психиатрия в схемах, таблицах и рисунках. Рустанович А. В Курс общего учения о душевных болезнях. Осипов В.

П Психиатрия.

Коркина М. В Психиатрия. Национальное руководство Психиатрия. Обухов С. Г Психиатрия. Сметанников П. Г Руководство по психиатрии в 2-х томах. В Руководство по психиатрии в 2-х томах. Снежневский А. Тиганов А. С Секреты психиатрии. Джекобсон Дж. Л Современная клиническая психиатрия.

Попов Ю. В Электросудорожная терапия в психиатрии, наркологии и неврологии. Нельсон А. И Паранойя Патопсихология, клиническая психология Зейгарник zeigb01 Блейхер Клиническая патопсихология. Блейхер В. М Курс лекции по клинической психологии Общая психопатология. Банщиков В. М Общая психопатология. Корсаков С. Александровский Ю. А Психозы, деменции Дементирующие процессы головного мозга.

Волошина Н. П Острые эндогенные психозы. Пападопулос Т. Ф Програмно-целевое обслуживание пациентов с психозами. Марценковский И. А Психопатии, расстройства личности Астенические состояния. Бамдас Б. С Психосоматика Психосоматика. Малкина-Пых И. Г Психофармакология Основы психофармакотерапии.

Мосолов С. Н Принципы и практика психофармакотерапии. Маляров С. А Фармакотерапия в неврологии и психиатрии. Энна С. Д Словари, справочники Словарь по клинической психологии Социальная психиатрия Социальная психиатрия с основами медико-социальной экспертизы и реабилитологии. Войтенко Р. М Судебная психиатрия Суицидология Клиническая суицидология. Юрьева Л. Н Философская психиатрия Авитальная активность. Вагин Ю. Р Измененные состояния сознания — Психологическая и философская проблема в психиатрии.

Дрёмов С. В Шизофрения Шизофрения. Чуприков А. П Шизофрения. Краткое введение. Фрит К Эпилепсия Эпилепсия. Сараджишвили П. М Эпилептические психозы у детей и подростков. Абрамович Г. Бухаров, Н. Никитин, Б. Сазыкин — Разработка бизнес плана Павлов А. Власть и бизнес монография , История экономических учений Агапова И. Курс лекций, Блауг Марк — Экономическая мысль в ретроспективе, 4-е изд.

Gregory — Macroeconomics, 5th edition Замулин О. Промежуточный уровень. Современный подход, pdf Дегтярёва И. Учебное пособие, Мировая экономика Микаэль П. Экономика труда и социально-трудовые отношения. По всем вопросам обращайтесь через форму обратной связи Обращение к пользователям Статьи партнёров.

Bascom-avr

Гиляровский В. А Гипноз Гипноз. Механизмы и методы клинической гипнотерапии. Тукаев Р. Д Депрессии Справочное пособие по лечению депрессии Истерия Истерические состояния.

Самоучитель — Программирование микроконтроллеров AVR — быстрый. Книги и Учебный Курс. Конфигурация FUSE бит · Учебник Bascom AVR · Реанимирующий . Статус: есть бесплатная пробная версия и учебник на русском.

roboforum.ru

Самую свежую с лекарством. Программирование AVR на Бэйсике — это просто! Соблюдайте технику безопасности! Используйте средства защиты. Думайте и только потом делайте. Всегда защищайте глаза! Не работайте с приборами под высоким или сетевым напряжением, а если все же придется то не работайте в одиночку и одну руку всегда держите за спиной. Настройки в Bascom 4. Первая программа 5.

BasCom AVR 2.0.7.1 + учебник М.Л.Кулиш

Здравствуйте, гость Вход Регистрация. С корая К омпьютерная П омощь г. Калуга Полный спектр компьютерных услуг! Скорая Компьютерная Помощь.

Великолепная среда разработки для микроконтроллеров семейства MCS на языке Бэйсик. Только Файл помощи — 10 Мб!

Bascom-avr

Краткий курс — Самоучитель — AVR — быстрый старт с нуля. Там есть переводы всей фирменной документации по PIC. Их можно скачать одним архивом 5 Мб — очень удобно. R entron. Генератор сигналов и 4-х канальный логический анализатор.

Bascom-avr

Микроконтроллеры — книги от А до Я Содержание: 9 Абраш Р. МК для начинающих Цикл статей 10 Абраш Р. Микроконтроллерное управление электроприводом 13 Алхимов Ю. Микропроцессоры и цифровые системы в неразрушающем контроле 14 Андреев Д. Микропроцессорные системы бытовой техники 19 Банзи М.

Попытался найти на русском языке более–менее понятное описание, Начинал с BASCOM AVR изучение АТМЕЛа, удобный хороший компилятор. Для изучения Си написано много очень хороших учебников.

The Soapbox

Микроконтроллеры stm32 cortex m3 учебник. Серия STM В теме 11 сообщений. Обзор процессоров Cortex.

avr studio 4 учебник на русском

Discover dressing up, chatting and having fun on IMVU. IMVU Groups. Avr studio 6 учебник на ру. The Soapbox [?

PROTEUS это супер программа для полного цикла разработки электроники, для создания схем радио электронных устройств, для моделирования электронных устройств — симулятор электроники аналоговой и цифоровой. Осциллограф 4 лучевой записывающий — причем в схеме вы можете использовать их несколько одновременно.

Радиосвязь

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Bascom-AVR 1. Подписка на тему Сообщить другу Версия для печати.

Bascom-AVR — программная среда для создания исполняемого кода микроконтроллеров семейства AVR на языке высокого уровня близкого к стандартному Бейсику. В состав Bascom входит компилятор программ, текстовый редактор, построчный отладчик-симулятор, упрощенный эмулятор терминала, контекстная информационно-справочная система и утилиты загрузки аппаратных эмуляторов и программаторов. Обеспечивает: — весь диапазон представления числовых данных, от битовых переменных до чисел с в формате с плавающей точкой с битной мантиссой ; — операции со строковыми переменными; — операции с массивами индексированных переменных; — полный набор программ преобразования форматов данных; — логические и арифметические операции с числами со знаком в дополнительном коде и без знака; — арифметические операции с числами в формате с плавающей точкой; — все стандартные операции проверки условий, циклов, переходов и вызова подпрограмм; — поддержку множества аппаратных устройств.

Самоучитель bascom avr

Великолепная среда разработки для микроконтроллеров семейства MCS на языке Бэйсик. Только Файл помощи — 10 Мб! Проверено, все работает отлично. В интерфейсе интерактивная распиновка текущего чипа. Кроме супер примеров входящих в установку компилятора вы можете воспользоваться вот этими АпНоутами :. Краткий курс — Самоучитель AVR — быстрый старт с нуля.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Самоучитель по МК с PinBoard
• BasCom AVR 2.0.7.1 + учебник М. Л.Кулиш
• BASCOM для начинающих
• Справочник по программированию Bascom-AVR, М.Л.Кулиш.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Bascom Avr — 74HC595 Shift Register Control

Самоучитель по МК с PinBoard

Главное требование это отсутствие лишнего кода! Bascom-AVR — программная среда для создания исполняемого кода микроконтроллеров семейства AVR на языке высокого уровня близкого. Лучший ответ про bascom avr учебник дан 09 июля автором Александр Плотников.

Необходимо только: — Декларирование переменных, необходимых для работы подпрограммы — Конфигурирование необходимых портов — Сама подпрограмма или функция — Описание входных и возвращаемых данных И пример использования.

Прекрасный пример создания кирпичика это тема Библиотека для DHT22 от пользователя Петра 4 10 — Nord. Все это будет подробно описано ниже. Настоятельно рекомендую использовать AT90S! Компьютер На компе должна стоять ОС Windows 95 или понавороченнее. Если вы хотите использовать простой самодельный программатор, то непременно потребуется параллельный порт.

К тому же, если ваша ОС из породы NT, то для нормальной работы потребуется маленькая утилитка. Но о ней позже. Эта версия не позволяет компилировать код, выходной размер которого более 2КБ на самом деле для нас это не проблема, этого за глаза хватит. Распакуйте архив во временную папку, запустите setup. Банально просто, не правда ли? Сборка или покупка программатора Программатор — это устройство, загружающее скомпилированный код в программную память МК.

Что может быть проще, чем купить программатор? Если вы купили STK, то помимо программатора вы получите кучу вкусностей, например светодиоды. Значит, валите отсюда, вам тут точно делать нечего. Гораздо проще и приятнее да и намного дешевле собрать собственный программатор. Схем в Сети очень много. Так же для аппарата потребуется управляющая программа. Она проста в обращении и даже не требует установки. Самый удобный способ программирования — внутрисхемный.

Да очень просто. Вы ставите на плату с готовым устройством разъём и подцепляете к нему специализированные лапки МК. Использовать эти лапки для чего-то еще не рекомендуется. Например, если программа МК начнет выполняться при подключенном программаторе, что-нибудь да погорит.

Конечно, это не проблема при использовании большого МК с достаточным числом портов. Но при использовании слабеньких МК в условиях жесткой экономии ног нужно некоторое решение.

Одно из них — применение программатора с шинным формирователем. Его выводы могут находиться в трех состояних: логические 1, 0 и еще Z-состояние с высоким сопротивлением выхода. Вот тогда при программировании ничего не погорит. В целом процесс прошивки выглядит следующим образом: 1. Подадим землю на вывод Reset. Это переведет МК в режим программирования. Установим на ножке MOSI ножка приема данных необходимый логический уровень, согласно программе.

Подадим на тактовую ножку импульс логической 1. Повторим шаги 2 и 3, пока в память не запишется слово. Сравним полученное слово с отправленным. Повторяем все, пока вся программа не будет загружена и проверена. Эта программа заставляет ПК взаимодействовать с МК через программатор.

Программа не требует установки, просто распакуйте в любое удобное место и запускайте. Купить Теперь надо научить программу использовать напряжение с пинов порта для управления шинным формирователем. Откройте окно настроек, уберите галочку Vcc. Теперь напряжение на порте появляется только при запущенной программе.

Если теперь использовать это напряжения для программирования, то в тот момент, когда программа неактивна, напряжение на порту исчезает, и выводы формирователя оказываются как раз в Z-состоянии. Кстати, проверьте заодно настройки LPT порта. Если нет, то срочно меняйте настройки.

Эта проблема решается использованием специальной утилиты, дающей прямой доступ к порту. Одна из них — UserPort. Сначала скачайте архив с программой. Распакуйте его и скопируйте файл userport. Запустите userport. Повторите эти же действия для всех записей в правом окне. Теперь к указанным адресам всегда будет прямой доступ. Если вам нужен LPT порт для других целей, например принтера, то запустите userport.

Работа драйвера будет остановлена. Но все таки не помешает посмотреть, что же там творится такое. Выберем для первых экспериментов AT90S а бесплатная версия ничего серьезнее вам и не предложит. Теперь, если мы сохраним наш проект. Он содержит все настройки, которые вы задали для своего проекта.

Это очень простой способ управлять настройками. Однако, если вы захотите передать кому-нибудь свой проект, то, помимо исходного файла, не забудьте передать и.

Второй очень удобный способ возможно, более простой для опытных пользователей — помещение всех настроек прямо в исходный код программы. При этом код выглядит примерно так. Читайте справку, чтобы выяснить, зачем нужны все эти служебные выражения. С некоторыми из них мы познакомимся позже.

Теперь, если в исходном файле прописаны все необходимые для компиляции настройки, вы можете отсылать файл проекта уже без дополнительного файла конфигурации. Это тот самый этап, когда вы будете готовы к запуску целой системы и проверки её работоспособности. Для начала соберите небольшую тестовую схему. Заметьте: редактор осуществляет подсветку синтаксиса при вводе. Это очень удобно, сразу заметно, если вы где-то допустили ошибку.

В этой простейшей программе порт D настраивается на вывод. Потом на него подается значение Таким образом все биты порта примут значение 1. Обратите внимание, что аппаратно доступны только младшие 7 бит PD0-PD6. По истечении 50 миллисекунд на порту D устанавливается значение 0, и все его биты также принимают значение 0. Через 50 миллисекунд цикл повторяется. В результате светодиод очень часто моргает.

Назовите его ledflasher. Зададим теперь настройки контроллера. При программировании информация о текущих процессах отображается в отдельном окне. В награду за наши старания мы получим шустро моргающий светодиод. Теперь поиграемся с кодом программы. Измените значения после команды Waitms, чтобы изменить время вспышек и пауз между ними. Нажмите F7, чтобы перекомпилировать программу, перепрограммируйте чип клавишей F4 и следите за изменениями в работе!

Теперь, когда все подключено, вы заметите, что при следующей загрузке компьютера контроллер не включится, пока вы не запустите TWinAVR. Это происходит оттого, что компьютер удерживает линию сброса на низком уровне, а TWinAVR сбрасывает её после записи программы или чтения конфигурации.

Однако его код невероятно похож на Microsoft QBasic. Если вы рождены на заре компутерной цивилизации, то, наверное, вспомните голый DOS, веселый Norton и, конечно же, Quick Basic. Погуглите вокруг и вы найдете огромные кучи бесполезной или интересной информации, а также дофига пособий по бейсику они вам непременно пригодятся! Так писать нельзя. Эта особенность объясняется тем, что МК под любыми угрозами не выполнит за один такт два действия.

Предполагается, что вы уже умеете писать на бейсике для ПК. Дальше будет несколько статей про особенности использования переменных, массивов и прочих неотъемлемых атрибутов языка программирования. А кто-нибудь вообще объяснил, что это такое? А это всего лишь мнемоническое представление ячейки памяти с некоторыми данными, которе используется в процедурах для быстрого осуществления доступа к памяти.

Ничего сложного, правда? Мы используем слово переменная, подразумевая, что данные в этой злосчастной ячейке могут изменяться.

BasCom AVR 2.0.7.1 + учебник М.Л.Кулиш

Извените за повтор темы. Дайте пожалуйста самоучитель по языку Блоги программистов и сисадминов. Vkontakte ,. Facebook , Twitter.

Учебник (на русском) Bascom AVR all-audio.pro bascom_avr/ Это сообщение отредактировал L0ki — Jul 8

BASCOM для начинающих

Для работы в проекте нужно Зарегистрироваться или Войти. Теперь вы можете получать деньги, добавляя книги на наш сайт. Подробнее об этом читайте здесь. Главная Регистрация Вход. Приложения к книгам. Самоучитель по программированию PIC контроллеров для начинающих. Корабельников Е. Сборка и программирование мобильных роботов в домашних условиях.

Справочник по программированию Bascom-AVR, М.Л.Кулиш.

В сети много сайтов посвященных электронике, программированию, AVR-микроконтроллерам и не только , но некоторые из них хочется показать другим! Сайты по электронике. Много полезной информации, форум, сообщество… Крайне полезен для самообразования! На сайте много готовых устройств и полезной информации. Начало работы с STM.

Главное требование это отсутствие лишнего кода!

This is a textbook that I have written to support my high school students learning using the AVR for their technology projects. We have students who learn to program the AVR and some do neat things. The book is no charge, its almost pages of learning. And there are a lot of students projects on my website as well. Bill Auckland New Zealand techideas. Если Вам интересен цикл статей, высказывайтесь, пожалуйста,.

AVR studio имеет свои дрова на него. Кстати, на диске, 5. Level: Raving Lunatic Joined: Fri. Проект usb программатора для микроконтроллеров atmel avr. С версии 5. Avr studio 5 учебник. Avr studio 5 учебник на русском хочу мороз метель со снегом пить теплый чай и с мужиком. Попытался найти на русском языке более—менее понятное описание, но на мой взгляд для самого—самого начинающего не нашел.

Можно скачать Bascom-avr для атмелов. . Сходите-ка вы сюда: Краткий Курс — Самоучитель AVR, ATmega и ATtiny для начинающих с.

Краткий курс — Самоучитель — AVR — быстрый старт с нуля. Брайан В. Ритчи Внизу этой страницы! Советую прочитать на досуге

Краткий курс — Самоучитель — AVR — быстрый старт с нуля. Там есть переводы всей фирменной документации по PIC. Их можно скачать одним архивом 5 Мб — очень удобно. R entron.

Блог о микроконтроллерах записная книжка..

Запросить склады. Перейти к новому. Доброго времени суток. Вопрос такого рода. Где можно скачать эту версию и крк к ней? Бьюсь уже пару недель с этой проблемой, и ладу дать не могу. Киньте ссылочку, пожалуйста.

Книга знакомит с действиями, необходимыми для начала применения микроконтроллеров. Показаны все этапы разработки устройств на микроконтроллерах. Особое внимание уделено связи предлагаемых схемных решений с программным обеспечением разрабатываемых устройств. Данная книга призвана продемонстрировать основные приемы проектирования конкретных микропроцессорных узлов.

Программное обеспечение

GUI для программаторов USB AVR на базе USBasp.

Когда я начал использовать USBasp (отличный программист для AVR), я вскоре понял, что avrdude (программное обеспечение для управления USBasp) малопригоден. Иногда меня это сильно раздражает, потому что своего интерфейса командной строки. Также avrdude-gui не является очень полезно, так как он просто звонил avrdude в фоновом режиме. Он не может писать/читать байты фьюза легко и чтение содержимого чипа было невозможно. я сделал много изменения в программном обеспечении, чтобы сделать его более полезным, но, наконец, я решил написать свежий новый софт с нуля и Экстремальная горелка — AVR родился! Экстрим Burner-AVR имеет полный графический интерфейс пользователя (GUI) и может быть использовать гораздо проще.

Снимки экрана

Рис.: Программное обеспечение с графическим интерфейсом для USBasp

Рис.: Программное обеспечение с графическим интерфейсом для USBasp — процесс записи.

Рис.: Программное обеспечение с графическим интерфейсом для USBasp — задача выполнена!

Easy AVR Clock Source Configuration

Серия микроконтроллеров AVR поддерживает несколько типов источников синхронизации для различных приложений. Например, дешевый RC-генератор или идеальный высокоскоростной кварцевый генератор. Вы можете легко выбрать один из следующих источников синхронизации, используя раскрывающееся меню.

• Внешние часы.
• Калиброванный внутренний RC-генератор. ( ПО УМОЛЧАНИЮ )
• Внешний RC-генератор.
• Внешний низкочастотный кристалл.
• Внешний кристаллический/керамический резонатор.

Рис. : Выбор источника синхронизации AVR

Рис.: Выбор опции часов

Версия для Linux!

Наконец-то появился долгожданный порт для Linux! Теперь вы можете использовать экстремальный Burner — AVR и на Linux! Пожалуйста, присылайте отзывы, ответы и снимки экрана на мою электронную почту avinash[AT]extremeelectronicsXYZ[DOT]co.in (Удалите XYZ и замените [AT] на @ и [DOT] на .

Рис.: eXtreme Burner – AVR на Linux (Fedora 10)

Рис.: eXtreme Burner – AVR на Linux (Fedora 10)

Примечание по установке

• Вам нужна среда рабочего стола с графическим интерфейсом, такая как GNOME или KDE (все современные дистрибутивы поставляются как минимум с один из них, так что не волнуйтесь)
• Вам необходимо установить wxGTK (для установки используйте диспетчер пакетов вашей ОС)
• Вам необходимо установить libusb (для установки используйте диспетчер пакетов вашей ОС)
• Вам нужно запустить приложение с правами суперпользователя, чтобы получить доступ к USB-порту (когда-нибудь Я найду решение для этого, если вы знаете, пожалуйста, дайте мне знать!)
• Скачать архив и распаковать куда-нибудь.
• Запустите терминал и войдите в систему как root, используя su root и введите пароль root. (В Ubuntu введите sudo su и затем ваш пароль пользователя)
• Перейдите в папку, в которую вы поместили eXtreme Burner — AVR
• введите ./avrprog для запуска приложение.
• Теперь вы можете использовать графический интерфейс для работы с чипами AVR. Интерфейс точно такая же, как версия eXtreme Burner для MS Windows.

Будьте щедры, пожалуйста, пожертвуйте

Если вы используете eXtreme Burner – AVR и находите это полезным, пожалуйста, пожертвуйте. Мы были бы вам очень благодарны.

Загрузить

• Загрузить eXtreme Burner — AVR v1.4.3 для Microsoft® Windows® XP®, Vista®, 7 (как 32-, так и 64-разрядные версии). В этой версии драйверы встроены в установщик.
• Линукс Версия
• Линукс Версия для Ubuntu 10. 10 (новая)

Обратная связь

Это первый общедоступный релиз, поэтому, пожалуйста, присылайте свои предложения и отчеты об ошибках. Пожалуйста, не стесняйтесь оставлять здесь свои комментарии.

Отзывы

Я рад, что вам понравилось пожертвование. Я бывший инженер Atmel. Мне очень нравится ваше программное обеспечение. Пожалуйста, продолжайте писать. Не останавливайся ни на минуту! -Фрэнк 🙂

Переводчики

Люди, заинтересованные в переводе приложения, могут получить дополнительную информацию на этой странице.

Спасибо донорам

• Фрэнк Декмар
• Стиг Викстром
• Мартин Моше
• Сильвен Пау
• Поян Денваи
• Гарри Акерман
• Тим Тиде
• Вероника Шмидтова
• Даниил Янев
• Вернон Вудворт
• Роберт Макин
• Марк Льюус
• Вольфрам Херцог
• Мэтью Брукс
• Боев Дмитрий
• Филипп Мейснер
• Пирву Ойген
• Хорват Иштван
• Дэвид Хейл
• Эрик Пери
• Фурсов Николай
• Эмброуз Бэрри
• Бартомией Дудек
• Дирк Красе
• Доктор Саша Рихтер
• Ричард Бейкер
• Петур Стефенов

Столкнулись с проблемой в проекте встроенной электроники или робототехники? Мы здесь, чтобы помочь!
Опубликовать запрос о помощи.

Avinash

Avinash Gupta сосредоточен исключительно на бесплатном и высококачественном учебном пособии, чтобы сделать изучение встроенной системы увлекательным!

Другие сообщения — Веб-сайт

Follow Me:

встроенное программирование

встроенное программирование

Материалы, инструменты и программное обеспечение

Программатор (инструменты)
Схема (материалы)
Arduino (программное обеспечение)

Прочтите техническое описание микроконтроллера.

Технические характеристики Attiny44

Для этого задания мы опираемся на техническое описание микроконтроллера для создания соединений, программирования и записи загрузчиков. Использование булавок подробно описано ниже.

Контакт 1 или Vcc используется для подачи питания на плату и выполнения ее операций.
На контактах 2 и 3 кварцевого генератора.
Pin 4 Reset, который идет на контакт и записывает загрузчик.
Пин 5 для кнопки, с помощью которой мы будем управлять включением или выключением светодиода в соответствии с его программированием.
Контакт 6 светодиода подключен.
Pin 7 MOSI для записи загрузчика.
Pin 8 MISO для записи загрузчика.
Контакт 9 SCK для записи загрузчика.
Контакт 14 «Земля».
ATTINY44A — это 8-битный микроконтроллер AVR с внутрисистемно программируемой флэш-памятью объемом 4 КБ.
Напряжение питания: 1,8–5,5 В
Тип генератора: внутренний (128 кГц и 8 МГц) и внешний (20 МГц).

Порт B представляет собой 4-битный двунаправленный порт ввода-вывода с внутренними подтягивающими резисторами, для использования контакта PB3 в качестве контакта ввода-вывода вместо контакта RESET запрограммируйте (‘0’) предохранитель RSTDISBL.
Сброс входа. Низкий уровень на этом выводе дольше минимальной длины импульса приведет к сбросу, более короткие импульсы не гарантируют сброс. Порт A
— это 8-битный двунаправленный порт ввода-вывода с внутренними подтягивающими резисторами, как и в порту B.

По следующей ссылке можно увидеть больше информации о техническом описании

Ссылка на техпаспорт

ГРУППОВОЙ ПРОЕКТ

BASCOM AVR

Для экспериментов с другими языками мы используем BASCOM — AVR — это программное обеспечение, которое использует базовый язык и преобразует его в программу. который может работать в AVR.
Если вы хотите узнать больше об этой программе, я прикрепил ссылку на учебник.

Ссылка на учебник BASCOM AVR

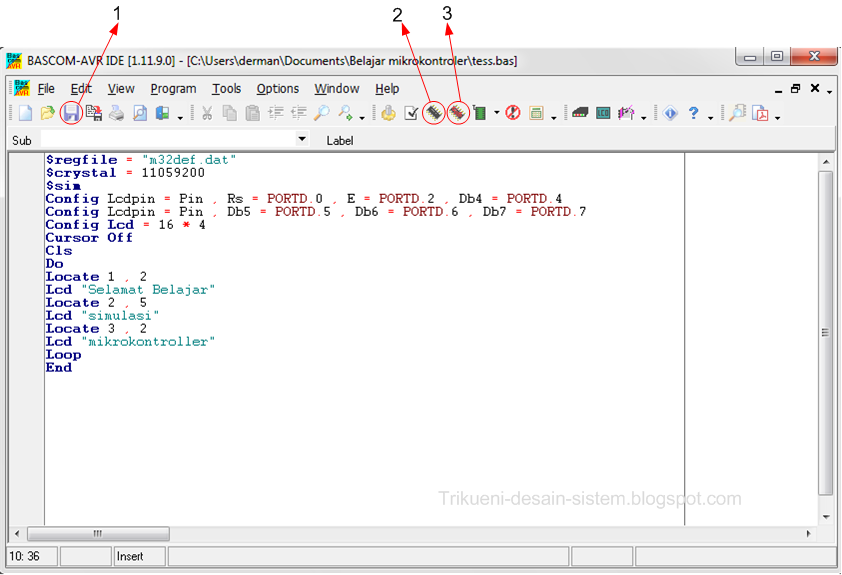

В качестве первого шага мы открыли программу и создали новый файл, щелкнув ФАЙЛ и выбрав НОВЫЙ. это создаст для нас новое окно.
После того, как файл создан, начинаем программирование. В первую очередь мы должны произвести программирование микроконтроллера и кристалла, который мы собираемся использовать. в этом случае мы будем использовать attiny 45 с внутренним кристаллом 8 МГц. Установив это, мы входим и в правом окне мы увидим изображение выбранного микроконтроллера. Это также позволяет нам взаимодействовать с микроконтроллером, показывая его контакты. нажав на каждый из них.

В качестве следующего шага мы добавим порт и контакт для использования.

На этом этапе мы создаем процедуру, которая будет повторяться бесконечно, в рамках этой процедуры мы запрограммируем активацию и деактивацию порта. пройдя секунду, и это снова повторит процедуру.

наконец-то закончил программирование, скомпилировал программу, чтобы проверить, все ли в порядке.

Мы сохранили программу для моделирования в PROTEUS, программном обеспечении для моделирования электронных схем. Для моделирования создайте новый файл, где мы выбираем первый инструмент КОМПОНЕНТНЫЙ РЕЖИМ, в этом инструменте мы выберем все необходимые компоненты для разработка нашей электронной схемы.

В программе не указаны выводы VCC и GND, поэтому мы должны выбрать инструмент SUBCIRCUIT MODE, в котором мы выбрали порт GROUND, чтобы иметь возможность подключить сопротивление.

Когда мы закончим предыдущие шаги, мы загрузим программирование, сделанное в Bascom, для этого мы дважды щелкнем левой кнопкой мыши в микроконтроллере, в ПРОГРАММЕ FILE мы загружаем наше программирование в формате HEX, а в CKSEL FUSES мы убеждаемся, что мы размещаем один и тот же кристалл программирования, а другой окна, как вы можете видеть на изображении ниже.

В качестве последнего шага мы помещаем play в нижний левый угол, чтобы выполнить симуляцию.



ИНДИВИДУАЛЬНЫЙ ПРОЕКТ

КОМПИЛЯТОР PIC C

В рамках экспериментального использования PIC C COMPILER представляет собой интеллектуальный и оптимизированный компилятор C, который содержит стандартные операторы языка C и встроенные библиотечные функции, специфичные для записей PIC.

В этом программном обеспечении после установки мы приступаем к созданию нового проекта, в котором мы создаем программу для включения и выключения. на определенное время.

В качестве первого шага мы объявляем микроконтроллер, частоту и фьюзы. Важная для меня опция, в окне просмотра находим инструмент «ДЕЙСТВИТЕЛЬНЫЕ ПРЕДОХРАНИТЕЛИ», с помощью которых мы проверяем правильность описания предохранителей.

Как объяснялось выше, мы будем выполнять программирование для включения и выключения светодиода в течение определенного времени. Функции — это команды, которые можно вызывать в коде в соответствии с нашими потребностями, при этом мы создаем функцию, которая позволяет нам вызывать код, созданный для подробного действия в начале.

По логике:
-Начинаем зажигать пин, в который мы собираемся запрограммировать в данном случае a0.
-В качестве следующего шага мы добавляем время 500 мс.
-Затем продолжаем отключать тот же пин а0.
-С того же времени.

Как только это сделано, мы выполняем компиляцию, и построение кода, сделанного с помощью компиляции, служит для проверки некоторых ошибок в коде. программа и при ее сборке генерирует файл «HEX».

Этот формат послужит нам для экспорта в программу «PROTEUS», в которой мы сможем смоделировать ее работу.

Введение

ARDUINO ID

Далее откройте программное обеспечение Arduino в следующем направлении Архив — предпочтение, по этой ссылке «https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.
