BC556 транзистор: характеристики, применение и аналоги

alexxlabРазное
Что такое BC556 транзистор. Какие у него основные параметры и характеристики. Как правильно использовать BC556 в схемах. Какие есть аналоги BC556 транзистора.

Общая информация о транзисторе BC556

BC556 — это биполярный PNP-транзистор общего назначения. Он широко используется в различных электронных схемах для усиления и коммутации. Основные характеристики транзистора BC556:

  • Структура: PNP
  • Максимальное напряжение коллектор-эмиттер: 65 В
  • Максимальный ток коллектора: 100 мА
  • Коэффициент усиления по току: 125-450
  • Корпус: TO-92

BC556 выпускается в нескольких модификациях (A, B, C), которые отличаются диапазоном коэффициента усиления. Это позволяет подобрать оптимальный вариант для конкретной схемы.

Основные параметры и характеристики BC556

Рассмотрим подробнее ключевые параметры транзистора BC556:

Предельные значения

  • Максимальное напряжение коллектор-эмиттер: 65 В
  • Максимальное напряжение коллектор-база: 80 В
  • Максимальное напряжение эмиттер-база: 5 В
  • Максимальный постоянный ток коллектора: 100 мА
  • Максимальная рассеиваемая мощность: 500 мВт
  • Максимальная температура перехода: 150°C

Электрические характеристики

  • Коэффициент усиления по току (hFE):
    • BC556A: 110-220
    • BC556B: 200-450
    • BC556C: 420-800
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Напряжение насыщения коллектор-эмиттер: не более 0,6 В
  • Напряжение насыщения база-эмиттер: 0,9 В

Как видно, BC556 обладает хорошими усилительными свойствами и может работать на достаточно высоких частотах, что делает его универсальным транзистором для разнообразных применений.


Области применения BC556

Благодаря своим характеристикам, транзистор BC556 находит широкое применение в различных электронных устройствах:

  • Усилители низкой частоты
  • Предварительные усилители для аудиосистем
  • Переключающие и коммутирующие схемы
  • Источники питания и стабилизаторы напряжения
  • Драйверы светодиодов
  • Цифровые схемы и логические элементы
  • Датчики и измерительные приборы

BC556 особенно хорошо подходит для маломощных аналоговых схем, где требуется хорошее усиление сигнала и низкий уровень шумов.

Как правильно использовать BC556 в схемах

При использовании BC556 в электронных схемах следует учитывать несколько важных моментов:

  1. Соблюдение полярности. BC556 — это PNP-транзистор, поэтому для его включения необходимо подавать отрицательное напряжение на базу относительно эмиттера.
  2. Ограничение тока базы. Рекомендуется использовать резистор в цепи базы для ограничения тока и предотвращения повреждения транзистора.
  3. Контроль температуры. При работе на больших токах может потребоваться установка радиатора для отвода тепла.
  4. Учет разброса параметров. Коэффициент усиления может значительно отличаться у разных экземпляров, поэтому схема должна быть устойчива к этим вариациям.
  5. Защита от перенапряжений. При работе с индуктивными нагрузками рекомендуется использовать защитные диоды.

Правильное применение этих рекомендаций позволит создать надежные и эффективные схемы на основе BC556.


Аналоги транзистора BC556

В некоторых случаях может потребоваться замена BC556 на аналогичный транзистор. Вот несколько распространенных аналогов:

  • BC557 — очень близкий аналог с небольшими отличиями в характеристиках
  • BC558 — также близкий аналог с немного другим диапазоном коэффициента усиления
  • 2N3906 — популярный PNP-транзистор с похожими параметрами
  • BC327 — транзистор с большим допустимым током коллектора
  • BC857 — SMD-версия BC557 для поверхностного монтажа

При выборе аналога важно сравнивать не только основные параметры, но и детальные характеристики, чтобы обеспечить полную совместимость в конкретной схеме.

Сравнение BC556 с другими популярными транзисторами

Чтобы лучше понять место BC556 среди других транзисторов, сравним его с некоторыми популярными моделями:

ПараметрBC5562N3904 (NPN)BC547 (NPN)2N2222 (NPN)
СтруктураPNPNPNNPNNPN
Макс. напряжение К-Э65 В40 В45 В40 В
Макс. ток коллектора100 мА200 мА100 мА800 мА
Коэффициент усиления125-450100-300110-800100-300
Граничная частота300 МГц300 МГц300 МГц250 МГц

Как видно из таблицы, BC556 имеет схожие характеристики с другими популярными транзисторами, но отличается структурой (PNP) и некоторыми параметрами. Это делает его незаменимым в определенных схемах, где требуется именно PNP-транзистор с данными характеристиками.


Особенности применения BC556 в аудиосхемах

BC556 часто используется в аудиотехнике благодаря своим хорошим характеристикам для работы с низкочастотными сигналами. Рассмотрим некоторые особенности его применения в этой области:

  • Низкий уровень шумов. BC556 обладает относительно низким уровнем собственных шумов, что делает его подходящим для предварительных усилителей и входных каскадов.
  • Хорошая линейность. Транзистор демонстрирует хорошую линейность характеристик в области малых сигналов, что важно для качественного усиления аудиосигналов.
  • Широкий диапазон рабочих частот. BC556 способен работать в широком диапазоне частот, охватывающем весь звуковой спектр.
  • Простота применения. Транзистор не требует сложных схем включения, что упрощает разработку аудиоустройств.

При проектировании аудиосхем с использованием BC556 следует обратить внимание на правильный выбор рабочей точки и режима работы транзистора для обеспечения минимальных искажений сигнала.


Цифровые микросхемы транзисторы.

Поиск по сайту

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии
ТТЛ серия Параметр Нагрузка
Российские Зарубежные Pпот. мВт. tзд.р. нс Эпот. пДж. Cн. пФ. Rн. кОм.
К155 КМ155 74 10 9 90 15 0,4
К134 74L 1 33 33 50 4
К131 74H 22 6 132 25 0,28
К555 74LS 2 9,5 19 15 2
К531 74S 19 3 57 15 0,28
К1533 74ALS 1,2 4 4,8 15 2
К1531 74F 4 3 12 15 0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.

При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий
Нагружаемый
выход		 Число входов-нагрузок из серий
К555 (74LS) К155 (74) К531 (74S)
К155, КM155, (74) 40 10 8
К155, КM155, (74), буферная 60
30		 24
К555 (74LS) 20 5 4
К555 (74LS), буферная 60 15 12
К531 (74S) 50 12 10
К531 (74S), буферная 150 37 30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I

oвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ
Параметр Условия измерения К155 К555 К531 К1531
Мин. Тип. Макс. Мин. Тип. Макс. Мин. Тип. Макс. Мин. Макс.
U1вх, В
схема		 U1вх или U0вх Присутствуют на всех входах 2 2 2 2
U0вх, В
схема		 0,8 0,8 0,8
U0вых, В
схема		Uи.п.= 4,5 В 0,4 0,35 0,5 0,5 0,5
I0вых= 16 мА I0вых= 8 мА I0вых= 20 мА
U1вых, В
схема		 Uи. п.= 4,5 В 2,4 3,5 2,7 3,4 2,7 3,4 2,7
I1вых= -0,8 мА I1вых= -0,4 мА I1вых= -1 мА
I1вых, мкА с ОК
схема		U1и.п.= 4,5 В, U1вых=5,5 В 250 100 250
I1вых, мкА Состояние Z
схема		 U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В 40 20 50
I0вых, мкА Состояние Z
схема		 U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В -40 -20 -50
I1вх, мкА
схема		U1и.п.= 5,5 В, U1вх= 2,7 В 40 20 50 20
I1вх, max, мА U1и.п.= 5,5 В, U1вх= 10 В 1 0,1 1 0,1
I0вх, мА
схема		 U1и.п.= 5,5 В, U0вх= 0,4 В -1,6 -0,4 -2,0 -0,6
Iк. з., мАU1и.п.= 5,5 В, U0вых= 0 В -18 -55 -100 -100 -60 -150

Транзистор структуры BC556 PNP 5шт

Транзистор структуры BC556 PNP 5шт

Заказать звонок Написать письмо Скидки Блог

197

802

Описание

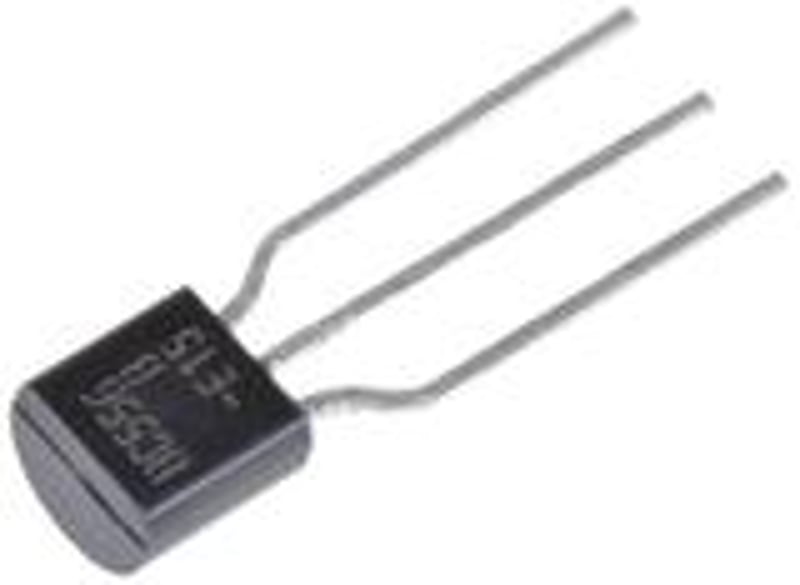

Транзистор BC556 кремниевый, высокочастотный усилительный общего назначения, структуры — p-n-p. BC556 встречаются в самых различных схемах. Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах. Корпус пластиковый TO-92B. Маркировка буквенно — цифровая.

Технические характеристики

  • Постоянная рассеиваемая мощность(Рк т max ) — 500 мВт.
  • Предельная частота коэффициента передачи тока (fh31) для схем с общим эмиттером — 300 МГц.
  • Максимальное напряжение коллектор — эмиттер — У транзисторов BC556 65в.
  • Максимальное напряжение коллектор — база — У транзисторов BC556 80в.
  • Максимальное напряжение эмиттер — база — 5в.
  • Коэффициент передачи тока:
  • У транзисторов BC556A — от 110 до 220.
  • У транзисторов BC556B — от 200 до 450.
  • У транзисторов BC556C — от 420 до 800.
  • Максимальный постоянный ток коллектора — 100 мА.
  • Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА — не выше 0,6в.
  • Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА — 0,9в.
