Какие основные характеристики транзистора BC639. Как правильно использовать BC639 в электронных схемах. Для каких применений подходит этот транзистор. Какие аналоги существуют у BC639.
Основные характеристики транзистора BC639
BC639 — это биполярный NPN-транзистор в корпусе TO-92, обладающий следующими ключевыми параметрами:
- Максимальное напряжение коллектор-эмиттер: 100 В
- Максимальный ток коллектора: 1 А
- Рассеиваемая мощность: 1 Вт
- Коэффициент усиления по току (hFE): 40-160
- Граничная частота: 100 МГц
Благодаря сочетанию высокого допустимого напряжения и тока, а также хорошим частотным характеристикам, BC639 является универсальным транзистором для различных применений средней и высокой мощности.
Распиновка и корпус транзистора BC639

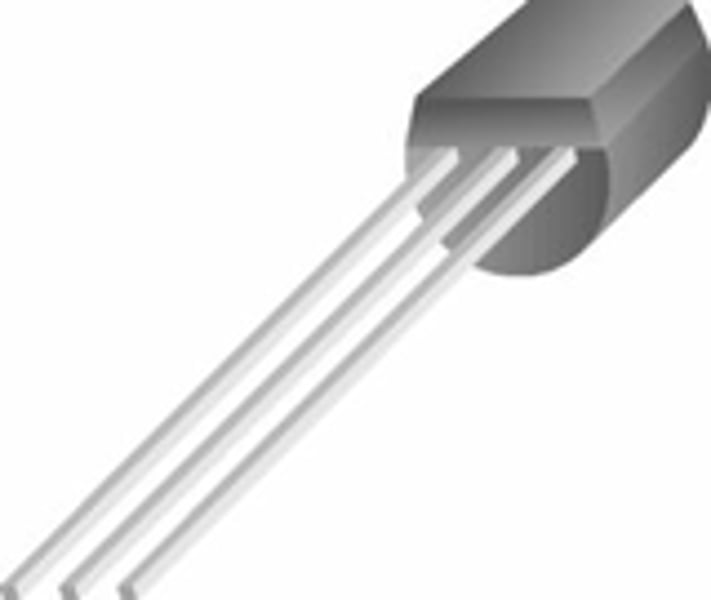

BC639 выпускается в пластиковом корпусе TO-92 с тремя выводами. Распиновка транзистора следующая:
- Эмиттер (E)
- Коллектор (C)
- База (B)
При монтаже на печатную плату важно правильно ориентировать транзистор согласно его распиновке. Плоская сторона корпуса обычно соответствует выводу эмиттера.
Принцип работы и основные режимы BC639
Как и все биполярные транзисторы, BC639 работает за счет управления током базы. Основные режимы работы транзистора:
- Режим отсечки — база закрыта, ток коллектора практически отсутствует
- Активный режим — транзистор открыт частично, работает как усилитель
- Режим насыщения — транзистор полностью открыт, работает как ключ
Для включения BC639 необходимо подать на базу ток порядка 1-50 мА, в зависимости от требуемого тока коллектора. При этом напряжение база-эмиттер составляет около 0.7 В.
Применение транзистора BC639 в электронных схемах
Благодаря своим характеристикам, BC639 широко используется в различных электронных устройствах:
- Усилители мощности звуковой частоты
- Импульсные источники питания
- Схемы управления электродвигателями
- Драйверы светодиодов высокой яркости
- Ключевые каскады в устройствах автоматики
При проектировании схем с BC639 важно учитывать его предельные параметры и не допускать их превышения. Также рекомендуется использовать теплоотвод при работе транзистора на больших токах.
Особенности включения BC639 в схему
Для корректной работы BC639 в схеме необходимо соблюдать следующие правила:
- Подключать резистор в цепь базы для ограничения базового тока
- Использовать подтягивающий резистор на базе при работе в ключевом режиме
- Не оставлять базу в «подвешенном» состоянии во избежание ложных срабатываний
- При больших токах коллектора применять теплоотвод
- Соблюдать полярность включения эмиттера и коллектора
Правильное включение BC639 обеспечит его надежную и долговременную работу в составе электронного устройства.
Аналоги и замена транзистора BC639
В случае отсутствия BC639 его можно заменить следующими аналогами с близкими характеристиками:
- BC547 — более низковольтный аналог (45В)
- BC337 — меньший ток (800 мА), но схожее напряжение
- 2N3904 — популярный американский аналог
- КТ315 — советский аналог с похожими параметрами
При замене важно сверять основные параметры транзисторов, особенно максимальные напряжения и токи. В ответственных применениях рекомендуется провести дополнительное тестирование схемы с заменой.
Рекомендации по выбору BC639 для конкретных применений
При выборе BC639 для использования в электронном устройстве следует учитывать следующие факторы:
- Требуемый ток коллектора и напряжение коллектор-эмиттер
- Необходимый коэффициент усиления по току
- Частотный диапазон работы схемы
- Температурный режим работы
- Требования к шумовым характеристикам
Для ответственных применений рекомендуется выбирать транзисторы с запасом по предельным параметрам. Это повысит надежность и долговечность устройства.
Типовые схемы включения BC639
Рассмотрим несколько базовых схем с использованием транзистора BC639:
Простой ключ на BC639
В этой схеме транзистор работает в ключевом режиме, управляя нагрузкой:
- Коллектор подключен к нагрузке и питанию через резистор
- Эмиттер заземлен
- На базу подается управляющий сигнал через резистор 1-10 кОм
При подаче положительного напряжения на базу транзистор открывается, замыкая цепь нагрузки.
Усилитель напряжения на BC639
В этой схеме транзистор работает в активном режиме как усилитель:
- Коллектор подключен к питанию через резистор нагрузки
- Эмиттер заземлен через небольшой резистор
- На базу подается входной сигнал через конденсатор
- Смещение базы задается резистивным делителем
Такая схема позволяет усиливать слабые сигналы, например, с микрофона или датчика.
Использование BC639 в этих и других схемах позволяет решать широкий спектр задач в электронике — от простого переключения до усиления сигналов.
Цифровые микросхемы транзисторы.
Поиск по сайту
Микросхемы ТТЛ (74…).
На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
| ТТЛ серия | Параметр | Нагрузка | ||||
|---|---|---|---|---|---|---|
| Российские | Зарубежные | Pпот. мВт. | tзд.р. нс | Эпот. пДж. | Cн. пФ. | Rн. кОм. |
| К155 КМ155 | 74 | 10 | 9 | 90 | 15 | 0,4 |
| К134 | 74L | 1 | 33 | 33 | 50 | 4 |
| К131 | 74H | 22 | 6 | 132 | 25 | 0,28 |
| К555 | 74LS | 2 | 9,5 | 19 | 15 | 2 |
| К531 | 74S | 19 | 3 | 57 | 15 | 0,28 |
| К1533 | 74ALS | 1,2 | 4 | 4,8 | 15 | 2 |
| К1531 | 74F | 4 | 3 | 12 | 15 | 0,28 |
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.
| Нагружаемый выход |
Число входов-нагрузок из серий | ||
|---|---|---|---|
| К555 (74LS) | К155 (74) | К531 (74S) | |
| К155, КM155, (74) | 40 | 10 | 8 |
| К155, КM155, (74), буферная | 60 | 30 | 24 |
| К555 (74LS) | 20 | 5 | 4 |
| К555 (74LS), буферная | 60 | 15 | 12 |
| К531 (74S) | 50 | 12 | 10 |
| К531 (74S), буферная | 150 | 37 | 30 |
Выходы однокристальных, т.
е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.
| Параметр | Условия измерения | К155 | К555 | К531 | К1531 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мин. |
Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Макс. | ||
| U1вх, В схема |
U1вх или U0вх Присутствуют на всех входах | 2 | 2 | 2 | 2 | |||||||
| U0вх, В схема |
0,8 | 0,8 | 0,8 | |||||||||
| U0вых, В схема | Uи.п.= 4,5 В | 0,4 | 0,35 | 0,5 | 0,5 | 0,5 | ||||||
| I0вых= 16 мА | I0вых= 8 мА | I0вых= 20 мА | ||||||||||
| U1вых, В схема |
Uи. п. |
2,4 | 3,5 | 2,7 | 3,4 | 2,7 | 3,4 | 2,7 | ||||
| I1вых= -0,8 мА | I1вых= -0,4 мА | I1вых= -1 мА | ||||||||||
| I1вых, мкА с ОК схема | U1и.п.= 4,5 В, U1вых=5,5 В | 250 | 100 | 250 | ||||||||
| I1вых, мкА Состояние Z схема |
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В | 40 | 20 | 50 | ||||||||
| I0вых, мкА Состояние Z схема |
U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В |
-40 | -20 | -50 | ||||||||
| I1вх, мкА схема | U1и.п.= 5,5 В, U1вх= 2,7 В | 40 | 20 | 50 | 20 | |||||||
| I1вх, max, мА | U1и.п.= 5,5 В, U1вх= 10 В | 1 | 0,1 | 1 | 0,1 | |||||||
| I0вх, мА схема |
U1и.п.= 5,5 В, U0вх= 0,4 В | -1,6 | -0,4 | -2,0 | -0,6 | |||||||
Iк. з., мА | U1и.п.= 5,5 В, U0вых= 0 В | -18 | -55 | -100 | -100 | -60 | -150 | |||||
Распиновка транзистора
BC639, техническое описание, эквивалент, схема и технические характеристики
14 сентября 2021 — 0 комментариев
BC639 — это NPN-транзистор в корпусе TO-92 с напряжением VCE 100 В и постоянным током коллектора 1 А. С такими характеристиками и общей рассеиваемой мощностью 1 Вт этот транзистор можно использовать в устройствах переключения с умеренным напряжением.
Конфигурация выводов BC639
Номер контакта | Название контакта | Описание |
1 | Излучатель | Электронов, вылетевших из эмиттера в первый PN-переход |
2 | Коллектор | Электроны, испускаемые эмиттером, собираются коллектором |
3 | Базовый | Управляет смещением транзистора |
Характеристики и характеристики
- Биполярный NPN, высоковольтный транзистор
- Коэффициент усиления по постоянному току (hFE) не более 160
- Непрерывный ток коллектора (IC) составляет 1 А
- Базовое напряжение эмиттера (VBE) составляет 5 В
- Базовый ток (IB) составляет максимум 100 мА
- Максимальное напряжение коллектор-база |Vcb|: 50 В
- Рассеивание коллектора: 1 Вт
- Частота перехода: 100 МГц
- Емкость коллектора 20 пФ
- Макс.
рабочая температура перехода (Tj): 150 °C - Доступен в пакете TO-92
рабочая температура перехода (Tj): 150 °C
Примечание. Полную техническую информацию о можно найти в техническом описании BC639 , приведенном в конце этой страницы.
BC639 Эквивалентный транзистор
BC547, BC548, BC549, BC488
Общее описание BC639Транзистор
Транзистор BC639 — очень универсальный транзистор, который можно использовать во многих различных приложениях. Этот транзистор можно использовать для переключения устройств умеренно высокого напряжения, таких как небольшой преобразователь постоянного тока в постоянный, или предварительный или средний усилительный каскад усилителя мощности, как правило, усилитель мощности использует от 60 до 120 В постоянного тока, этот транзистор может быть полезен для такого рода приложения. Компонент дешев и прост в работе, поэтому лучше всего подходит при выборе устройства случайной коммутации.
Когда этот транзистор находится в смещенном состоянии, он может пропускать максимальный ток 1 А через переход CE (коллектор-эмиттер). Такое состояние транзистора называется 9.0025 состояние насыщения , и управление нагрузкой, потребляющей ток больше 1А, может привести к необратимому повреждению устройства, также в процессе проектирования необходимо учитывать, что максимальное рассеивание этого устройства составляет 1 Вт, мощность выше этого может повредить устройство .
Как вы уже, наверное, знаете, транзистор — это устройство, управляемое током, поэтому при снятии базового тока транзистор полностью закрывается, на этом этапе транзистор работает в области отсечки /состоянии отсечки и через переход C-E ток не течет. Транзистор BC639 имеет коэффициент усиления от 40 до 160, это значение определяет мощность усиления транзистора, пиковый ток, который может протекать через этот транзистор, составляет 1,5 А, что в сочетании с коэффициентом усиления делает этот транзистор идеальным выбором для средних и высоких частот.
приложение напряжения.
В нормальных условиях и без внешнего воздействия на базе NPN-транзистора будет 0 В. Как мы все знаем, на основе принципа работы транзистора NPN; наличие нулевого напряжения на базе переводит NPN-транзистор в состояние высокого сопротивления. По характеристике небольшое количество тока должно вытекать из базы транзистора, чтобы полностью включить устройство, для этого устройства вы можете видеть, что для протекания 1000 мА тока через коллектор к эмиттеру требуется 50 мА тока. через базу транзистора.
Как пользоваться транзистором BC639
Транзисторы — это устройства, управляемые током, поэтому для их включения требуется небольшой ток. Для транзистора BC639 этот базовый ток меньше 50 мА, так как BC639 является транзистором NPN, что означает, что он будет включен, когда база соединена с землей, и будет выключен, когда положительное напряжение подается на базу транзистора. транзистор.
Смоделированная схема ниже показывает, как ведет себя этот транзистор, когда база базовой схемы подключена к земле и когда он подключен к 5 В источника питания.
Когда мы включаем транзистор, подключив базу к источнику питания, транзистор останется включенным до тех пор, пока напряжение на базе транзистора не упадет ниже напряжения отсечки транзистора, которое составляет 0,7-0,9В. База транзистора не может быть оставлена плавающей, иначе может быть ложное срабатывание, что может привести к проблемам в цепи, чтобы решить эту проблему, нам нужно добавить подтягивающие резисторы, как показано в примере, резистор 10K используется для подтягивания базы транзистора к VCC.
Приложения
- Простые приложения переключения
- Микрофонные предусилители
- Системы освещения
- Драйверы реле
- Аудиоусилители
- Усилители сигналов
2D-модель и размеры
Если вы проектируете печатную плату или перфорированную плату с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.
Метки
Транзистор NPN
Биполярные транзисторы
Аудиоусилитель
Силовой транзистор
Фелер 404
