BD435: Полный обзор характеристик и применения силового NPN-транзистора

Каковы основные характеристики транзистора BD435. Какие у него есть аналоги. Как выглядит его цоколевка. Для каких применений подходит BD435. Какие параметры указаны в его datasheet.

Основные характеристики транзистора BD435

BD435 представляет собой биполярный NPN-транзистор средней мощности, предназначенный для линейных и импульсных применений. Вот его ключевые параметры:

• Структура: NPN
• Максимальное напряжение коллектор-эмиттер: 32 В
• Максимальный ток коллектора: 4 А
• Рассеиваемая мощность: 36 Вт
• Коэффициент усиления по току: 40-130
• Граничная частота: 3 МГц
• Корпус: TO-126 (SOT-32)

BD435 отличается хорошим сочетанием токовых и частотных характеристик, что делает его универсальным выбором для различных схем средней мощности.

Цоколевка и маркировка транзистора BD435

Транзистор BD435 выпускается в корпусе TO-126 (SOT-32). Расположение выводов следующее:

• 1 — Эмиттер (E)
• 2 — Коллектор (C)
• 3 — База (B)

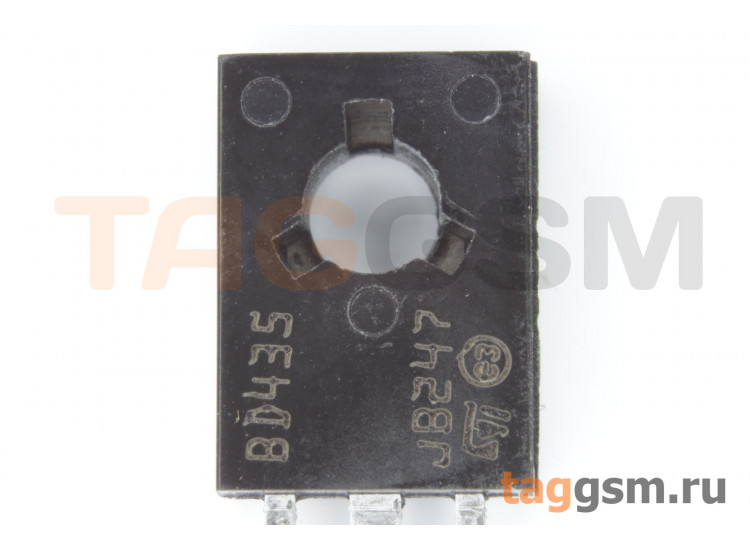

На корпусе транзистора обычно нанесена маркировка «BD435». Важно правильно определять выводы при монтаже, чтобы избежать повреждения компонента и схемы.

Области применения транзистора BD435

Благодаря своим характеристикам, BD435 находит применение во многих схемах:

1. Выходные каскады аудиоусилителей
2. Импульсные источники питания
3. Драйверы электродвигателей
4. Переключающие схемы средней мощности
5. Автомобильная электроника

Особенно часто BD435 используется в автомобильных аудиосистемах благодаря хорошей устойчивости к помехам и способности работать при повышенных температурах.

Аналоги транзистора BD435

При необходимости замены BD435 можно рассмотреть следующие аналоги:

• BD433
• BD437
• 2SD882
• TIP31C
• 2N3055

При выборе аналога следует внимательно сравнивать все ключевые параметры, так как полной идентичности характеристик достичь сложно. В некоторых случаях может потребоваться небольшая корректировка схемы.

Ключевые параметры из datasheet BD435

Datasheet транзистора BD435 содержит подробную информацию о его характеристиках. Вот некоторые важные параметры:

• VCEO (макс. напряжение коллектор-эмиттер): 32 В
• VCBO (макс. напряжение коллектор-база): 60 В
• IC (макс. постоянный ток коллектора): 4 А
• hFE (коэффициент усиления по току): 40-130 при IC = 0.5 А
• fT (граничная частота усиления): 3 МГц
• Ptot (макс. рассеиваемая мощность): 36 Вт при TC = 25°C

Знание этих параметров критически важно для правильного применения транзистора в схемах и обеспечения его надежной работы.

Особенности использования BD435 в схемах

При работе с BD435 следует учитывать несколько важных моментов:

1. Тепловой режим: Из-за значительной рассеиваемой мощности может потребоваться использование радиатора.
2. Защита от пробоя: Рекомендуется использовать защитные диоды для предотвращения пробоя при работе с индуктивной нагрузкой.
3. Режим насыщения: При использовании в ключевых схемах важно обеспечить достаточный базовый ток для полного насыщения транзистора.
4. Частотные свойства: При работе на высоких частотах следует учитывать снижение коэффициента усиления.

Правильный учет этих факторов поможет максимально эффективно использовать возможности BD435 и избежать проблем при эксплуатации.

Сравнение BD435 с другими транзисторами его класса

Чтобы лучше понять место BD435 среди других транзисторов, сравним его с несколькими популярными моделями:

Параметр	BD435	TIP31C	2N3055
Макс. напряжение К-Э	32 В	100 В	60 В
Макс. ток коллектора	4 А	3 А	15 А
Рассеиваемая мощность	36 Вт	40 Вт	115 Вт
Коэффициент усиления	40-130	10-50	20-70
Граничная частота	3 МГц	3 МГц	0.8 МГц

Как видно из сравнения, BD435 обладает сбалансированными характеристиками, что делает его универсальным выбором для многих применений среднего уровня мощности.

Рекомендации по выбору режима работы BD435

Для оптимальной работы BD435 важно правильно выбрать режим его использования:

• Линейный режим: Подходит для усилительных схем. Важно обеспечить правильную рабочую точку для минимизации искажений.
• Ключевой режим: Эффективен для импульсных применений. Необходимо обеспечить быстрое переключение между состояниями отсечки и насыщения.
• Импульсный режим: При работе в импульсных схемах следует учитывать частотные ограничения транзистора.

Выбор режима зависит от конкретного применения и требуемых характеристик схемы. Правильный выбор режима позволит максимально эффективно использовать возможности BD435.

Меры предосторожности при работе с BD435

При использовании BD435 важно соблюдать следующие меры предосторожности:

1. Не превышать максимально допустимые значения напряжений и токов, указанные в datasheet.
2. Обеспечить адекватный теплоотвод, особенно при работе с высокими токами или в импульсном режиме.
3. Использовать антистатические меры предосторожности при работе с транзистором, так как он может быть чувствителен к статическому электричеству.
4. При пайке соблюдать температурный режим, чтобы не повредить внутреннюю структуру транзистора.
5. В схемах с индуктивной нагрузкой применять защитные диоды для предотвращения пробоя транзистора обратными выбросами напряжения.

Соблюдение этих мер поможет обеспечить надежную и долговременную работу транзистора в вашей схеме.

Особенности монтажа BD435 на печатную плату

При монтаже BD435 на печатную плату следует учитывать несколько важных моментов:

• Правильная ориентация: Убедитесь, что выводы транзистора правильно совмещены с соответствующими контактными площадками на плате.
• Тепловой контакт: Если используется радиатор, обеспечьте хороший тепловой контакт между транзистором и радиатором, используя теплопроводящую пасту.
• Расстояние до других компонентов: Оставьте достаточно места вокруг транзистора для эффективного охлаждения, особенно если он работает с высокой мощностью.
• Толщина дорожек: Для коллекторной цепи используйте достаточно широкие дорожки, способные выдержать максимальный ток транзистора.
• Защита от помех: При необходимости используйте экранирование или разделение силовых и сигнальных цепей для минимизации наводок.

Правильный монтаж BD435 обеспечит его оптимальную работу и долгий срок службы в вашем устройстве.
